K 60 D 064 Z

KIT RÉGULATION POUR POMPE À CHALEUR

EN RELÈVE DE CHAUDIÈRE SUR

INSTALLATIONS DE CHAUFFAGE CENTRAL

Février 2006 10 11 467 - F - 01

NOTICE D’INSTALLATION

2

SOMMAIRE

1-Destination - Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2-Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3-Composition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

4-Principe de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

5-Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

6-Raccordements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

7-Présentation des éléments de la régulation . . . . . . . . . . . . . . . . 6

8-Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1 - DESTINATION - USAGE

• Kit de régulation destiné à la commande d’installations de chauffage central avec pompe à chaleur en relève de chaudière pour
le résidentiel.

MARQUAGE

Ce produit marqué est conforme aux exigences essentielles des Directives :

- Basse Tension n° 73/23 CEE modifiée 93/68 CEE.

- Compatibilité Electromagnétique n° 89/336 CEE modifiée 92/31 CEE et 93/68 CEE.

2 - PRÉCAUTIONS

L’installation, la mise en service et l’entretien de ce kit doivent être fait par du personnel qualifié et habilité, selon les

normes en vigueur et les règles de l’art.

Avant toute intervention sur l’installation, s’assurer de la mise hors tension et de la consignation de toutes les

alimentations.

IMPORTANT

• Consulter les notices des différents composants du système :

- Générateur PHRT.

- Chaudière.

Avant toute mise en service, s’assurer de la bonne configuration de la régulation pour l’application.

Voir paragraphe 8.3.

ATTENTION

3 - COMPOSITION

• Le kit comprend :

- Un boîtier de commande à installer dans la zone de confort (voir paragraphe 5.1).

- Une carte électronique de commande de la pompe à chaleur et de la chaudière. Cette carte est à installer à l’intérieur d’un
coffret électrique (non fourni) placé dans le local technique (voir paragraphe 5.2).

- Un capot plastique de protection pour la carte de commande.

- Une sonde de température extérieure en boîtier à placer sur la façade du bâtiment (voir paragraphe 5.3).

- Une sonde de température d’eau à placer sur la tuyauterie de retour de l’installation (voir paragraphe 5.4).

• Boîtier de commande :

- Boîtier plastique à fixation murale.

- Dimensions : hauteur = 128 mm
largeur = 86 mm
profondeur = 34 mm

- Couleur : Blanc

- Classe lll

-IP30

3

4 - PRINCIPE DE FONCTIONNEMENT

• Le kit permet de contrôler une installation complète à partir du boîtier de commande paramétrable.

•

Les ordres donnés par le boîtier de commande sont transmis (via un BUS 2 fils) aux éléments de l'installation par l'intermédiaire
de la carte de commande qui pilote le générateur PHRT et autorise la chaudière.

•Legénérateur et la chaudière sont pilotés suivant une consigne résultante de température d'eau calculée selon une loi d'eau
(selon la température extérieure). La priorité est donnée au chauffage thermodynamique.

Boîtier de
commande

avec sonde
d’ambiance

Température

extérieure

Carte

Chaudière

Sonde

température d’eau

Départ

vers

chaudière

Retour
installation

Signal autorisation
chaudière

Régulation
générateur

Échangeur à plaque

Liaisons hydrauliques
Liaisons de commande

• Sonde de température d’eau :

- Capuchon métallique :
longueur : 41 mm
diamètre maxi. : 8 mm

-Avec câble longueur 3,5 mètres et
collier de fixation.

• Sonde de température extérieure :

- Montage en boîtier métallique avec
presse-étoupe.
Nota :
Cette sonde doit être montée à l’abri
des intempéries. Voir détails au
paragraphe 5.3.

• Carte de commande :

- Carte montée sur un socle modulaire pour montage
rail DIN avec un capot plastique de protection.

- Dimensions (avec capot de protection) :

hauteur = 115 mm
largeur = 110 mm
épaisseur = 47 mm

SCHÉMA DE PRINCIPE DE L’INSTALLATION

Bouteille

Schéma de principe donné à titre
indicatif - Non contractuel.

B8 B7

B5B6

B1 B2

B4B3

4

5.1 - MONTAGE DU BOÎTIER DE COMMANDE

• Le boîtier étant équipé d'une sonde de température ambiante, il
est à installer dans un endroit représentatif de la température de
la zone 1.

• Montage mural : le boîtier ne doit être installé ni dans des coins,
des étagères ou derrière des rideaux, ni au-dessus ou à proximité
de sources de chaleur et ne doit pas être exposé aux rayons du
soleil. La hauteur de montage est d'environ 1,5 m au-dessus du
sol.

• Ouvrir le boîtier en enlevant la vis inférieure et fixer son socle au
mur (trous de fixation repère 1).

• Ouvrir le capot de protection (vis 2) et raccorder le BUS de liaison
à la carte de commande (voir chapitre 6).

• Remonter le boîtier sur son socle.

5.2 - MONTAGE DE LA CARTE DE COMMANDE

• Cette carte électronique est prévue pour être montée à l’intérieur d’un coffret ou d’un tableau électrique fermé (non fourni).

• Utiliser le capot de protection plastique transparent qui se clipse sur le socle de la carte.

• La température ambiante maximum dans le coffret ne doit pas dépasser 50 °C.

• Afin de faciliter les raccordements, il est recommandé d’installer la carte dans le local technique.

• Raccordements électriques : voir paragraphe 6.

Nota :

La carte nécessite une alimentation en 230V / 50 Hz.

5.3 - MONTAGE DE LA SONDE DE TEMPÉRATURE EXTÉRIEURE

• Cette sonde doit être placée à l’extérieur dans un
endroit représentatif de la température à mesurer
(Paroi Nord - Nord / Ouest) éloignée de sources de
chaleur parasites (cheminée, ponts thermiques,
etc...) et à l’abri des intempéries (descente de toit par
exemple).

• Raccordement selon paragraphe 6.

5.4 - MONTAGE DE LA SONDE DE TEMPÉRATURE D’EAU

•À placer dans un doigt de gant fixé sur la tuyauterie de retour d’eau de l’installation.

• Pour assurer le bon fonctionnement de cette sonde :

-Veiller à ce que cette sonde soit bien fixée sur la tuyauterie. Utiliser le collier de fixation métallique livré avec ce kit.

- Utiliser de la pâte thermoconductrice pour améliorer la conductivité (non fournie).

- Isoler le montage à l’aide de mousse isolante (non fournie).

Socle

Vue arrière

5 - MONTAGE

Boîtier

Mini. 20 cm

1

1,50 m

2

5

6.1 - PRINCIPE

•Voir les schémas au paragraphe 6.2.

Attention

:

Ne pas faire cheminer les câbles de commandes et de sondes à proximité de câbles de puissance pour éviter les
problèmes d’interférences électromagnétiques.

A BUS

- Câble 2 conducteurs section mini. 1 mm

2

.

- Longueur totale de la liaison BUS : 40 mètres (liaison carte de chauffage / boîtier de commande).

B Sonde de température extérieure

- Câble 2 conducteurs section mini. 0,5 mm

2

.

- Longueur maximum 25 mètres.

C Liaison commande PHRT

- Câble blindé 2 paires torsadées (blindage côté PHRT).

•1 paire pour marche PHRT.

•1 paire pour signal alarme PHRT.

- Section mini. : 0,5 mm

2

.

- Longueur maximum 25 mètres.

E Sonde de température d’eau

- Cette liaison peut être prolongée avec du câble 2 conducteurs de 0,5 mm

2

de section minimum et de 25 mètres de

longueur maximum.

M Alimentation de la carte de commande

- En 230 V monophasé, 50 Hz.

- Elle doit provenir d’un dispositif de protection en conformité avec la réglementation en vigueur.

- Consommation de la carte : environ 4 VA .
Nota :
Le boîtier de commande est alimenté par le BUS.

N Autorisation chauffage par chaudière

- Contact libre de potentiel à fermeture, à disposition sur le bornier de la carte de commande (bornes C et R1).

-2 Arésistif en 230 Vac maximum.

- Contact fermé = chaudière autorisée.

O Alarme chaudière

- Possibilité de raccorder un contact de défaut éventuel provenant de la chaudière pour signalisation sur le boîtier de
commande.

- Ce contact doit être libre de potentiel et de bonne qualité.

- Contact ouvert = alarme.

- Liaison de longueur maximum 25 mètres et de section 0,5 mm

2

.

6 - RACCORDEMENTS

Boîtier de commande

Avec sonde d’ambiance intégrée.
A placer dans la zone de confort.

Température
d’air extérieur

Marche / Arrêt

ALARME

Carte de

chauffage

GÉNÉRATEUR

Température

d’eau retour

installation

Autorisation

Alarme

Chaudière

Alimentation

230 V

(éventuel)

B

A

C

E

M N O

6

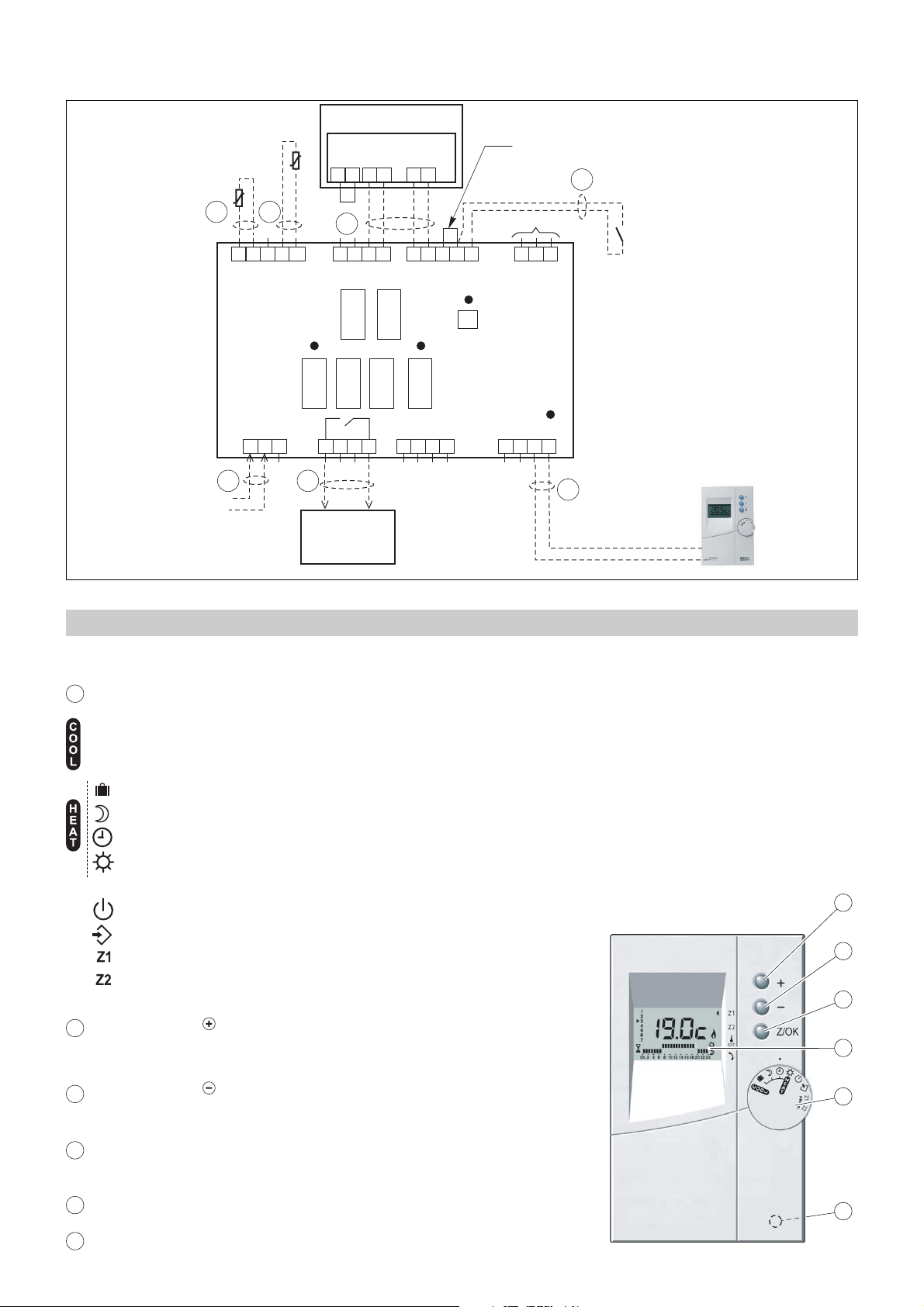

6.2 - SCHÉMA DE RACCORDEMENT DE LA CARTE

Alimentation

230 V - 50 Hz

protégée

Boîtier de
commande

K 60 D 064 Z

Non utilisé

Pont à réaliser

Sonde de température

retour d’eau

Sonde de température

extérieure

Carte circuit imprimé

Autorisation

chauffage par

chaudière

Contact défaut chaudière (éventuel).
Nota :
Faire un pont entre les bornes C et A3
si le contact n’est pas raccordé.

7 - PRÉSENTATION DES ÉLÉMENTS DE LA RÉGULATION

7.1 - BOÎTIER DE COMMANDE

Bouton rotatif de sélection de fonctionnement (9 positions de gauche à droite) :

- Froid : INACTIF

- Chaud hors gel : Fonctionnement en mode Hors gel

- Chaud ECO : Fonctionnement en mode chauffage avec allure ECO

- Chaud Auto : Fonctionnement en mode chauffage avec programmation horaire

- Chaud : Fonctionnement en mode chauffage avec allure Confort

- Arrêt

- Réglage horloge

- Prog. Z1 : Réglage programme zone 1 (horaire / hebdomadaire)

- Prog. Z2 : Inutilisé

Bouton poussoir
pour modification consigne et paramètres

Bouton poussoir
pour modification consigne et paramètres

Bouton poussoir "Z/OK"
Sélection affichage zone 1/ zone 2 (inutilisé) / température extérieure et validation

Afficheur LCD

Sonde température ambiante

F

54321 4321 45321 321

230V

M N

PHRT

B

CN8 CN7 CN6 CN5

CN1

12

3

NUFP R1R2 R3 C E1 E2 T+

Cn/fr

4 3 2 15

C

321S1 C S2 C S3 A3 H2 H3

4

1234 123 4 123

ALM/A

6

CN3 CN4

T- D1 D2 + -

O

H1A1 C A2 C

4

BUS

A

1

2

2

3

4

5

3

4

5

6

1

6

7

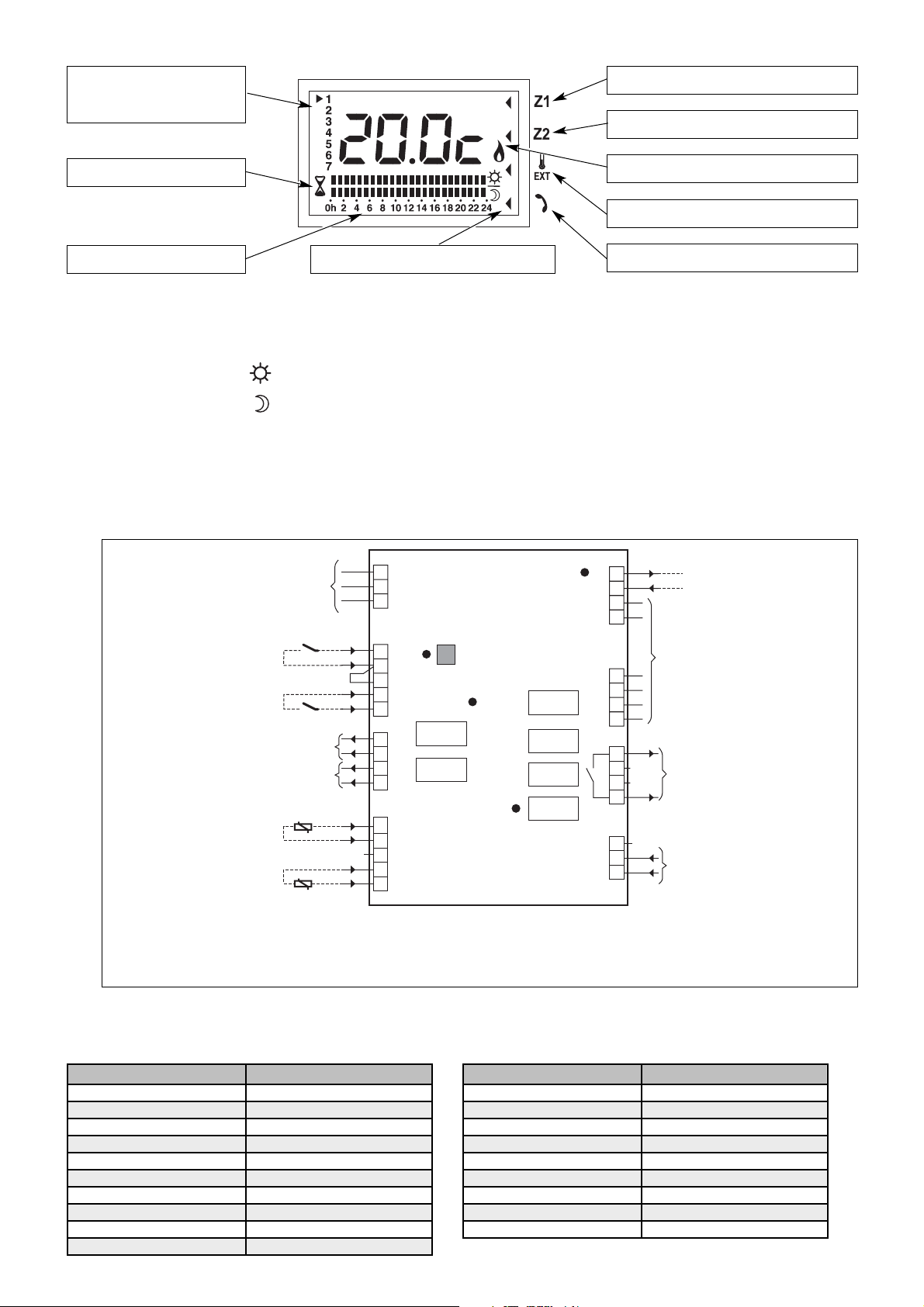

•Àl'arrêt, l'afficheur indique "OFF ".

• En fonctionnement, l'affichage normal de référence indique :

- la température de consigne zone 1,

- l'indication de l'allure en cours avec le bar-graph de programme horaire :

= Confort
= ECO

Absence d'indication = Hors gel (absence longue durée)

- le jour en cours.

7.2 - CARTE CHAUFFAGE

• Elle permet de commander le générateur PHRT et d’autoriser le chauffage par chaudière.

• Elle est reliée au boîtier de commande par le BUS de communication.

Jour de la semaine
ou niveau paramètres

Dérogation en cours

Programmation horaire

Affichage zone 1

Affichage zone 2 (inutilisé)

Autorisation chaudière

Affichage température extérieure

Dérogation téléphonique activée

Indication Confort / ECO / Hors gel

BUS

Inutilisé

Autorisation chauffage
par chaudière (*)

Alimentation 230 Vac

Inutilisé

(**) Entrée défaut

chaudière

Pont

(**)

Entrée défaut

générateur

(*) Sortie M / Agénérateur

(*) Sortie CH / FR générateur

(inutilisée)

Température extérieure

Température d’eau retour

(*) Contact à fermeture libre de potentiel
(**) Défaut à l'ouverture du contact

A = Led commande chaudière
G = Led commande générateur
C = Led BUS communication
T = Led Téléinfo délestage EDF (inutilisé)

7.3 - SONDES DE TEMPÉRATURE

•Type CTN 10 KΩ à 25 °C.

Température (°C) Température (°C)

-20 97 120 30 8 058

-15 72 980 35 6 532

-10 55 340 40 5 326

-5 42 340 45 4 368
0 32 660 50 3 502
5 25 400 55 2 936

10 19 900 60 2 488
15 15 710 65 2 082
20 12 490 70 1 751

25 10 000

Valeur Ohmique (Ohm)

Valeur Ohmique (Ohm)

H1A1 C A2 C4321S1 C S2 C S3 A3 H2 H3

CN8 CN7 CN6 CN5

54321 4321 45321 321

C

T

G

A

CN3 CN4

CN1

1234 1234 1234

3

12

T- D1 D2 + -

NUFP R1R2 R3 C E1 E2 T+

230V

8

• La sélection des modes de fonctionnement se fait par le bouton rotatif situé en façade du boîtier de commande (voir chapitre

6.1 et notice d’utilisation).

8.1 - MODE CHAUFFAGE

8.1.1 - DIAGRAMME DE FONCTIONNEMENT EN CHAUFFAGE

8 - FONCTIONNEMENT

Une température extérieure X
détermine une consigne de
température d’eau résultante Y.

Les paramètres déterminant
cette loi d'eau sont réglables par
l'installateur (voir tableau
paragraphe 8.3).

La consigne résultante est
affichée au paramètre 04.
Elle peut être corrigée
éventuellement suivant la
température ambiante de la
zone.

Consigne température d’eau

Température extérieure

Courbe consigne résultante
température d’eau

Température maxi. eau

(paramètre 30)

Température mini. eau

(paramètre 32)

Seuil arrêt générateur

(paramètre 20)

Température mini.

régionale (paramètre 21)

Seuil autorisation

chaudière

(paramètre 22)

Seuil non
chauffage
(paramètre 23)

Autorisation générateur

Autorisation chaudière

Si alarme générateur ou si générateur

interdit par eau trop froide

8.1.2 - MODE CHAUFFAGE “CONFORT”

• Consigne température

- Le générateur ne peut fonctionner que si la température extérieure est inférieure à la température de non-chauffage.

- Le générateur est commandé via la carte chauffage selon une consigne résultante de la température d'eau (retour
installation) calculée selon une loi d'eau ajustable déterminée par :

- la température de non-chauffage (paramètre 23),

- la température minimum régionale (paramètre 21),

- la température minimum du circuit d'eau (paramètre 32),

- la température maximum du circuit d'eau (paramètre 30).

La consigne résultante ainsi calculée est éventuellement corrigée par la température de la zone.
Un écart de + ou - 1 degré de la température ambiante par rapport à la température de consigne chauffage de la
zone (réglable de 15 à 25 °C) provoque respectivement une diminution ou une augmentation de 2 degrés de la
consigne résultante (température d’eau). Toutefois, cette variation ne peut excéder + ou - 4 degrés.

Nota :

• S’assurer que la consigne de la chaudière permet d’obtenir la température d’eau de la consigne

résultante.

• Si la consigne résultante devient supérieure à la consigne propre au générateur (45 °C maxi. au retour
d’eau), celui-ci s’arrête par sa régulation et seule la chaudière fonctionne.

• Autorisation chauffage par chaudière

- Autorisation si le générateur n’est pas suffisant pour maintenir
la température de retour d’eau de l’installation à la valeur
calculée.

- Attention :
En fonctionnement normal, la chaudière n'est autorisée que si
la température extérieure descend au-dessous du seuil
d'autorisation (paramètre 22) correspondant à la température
d'équilibre de l'installation. Toutefois, elle peut être autorisée
pour des températures supérieures si le générateur est en
alarme ou si le fonctionnement du générateur est interdit par
une sécurité.
En cas d'alarme sur la chaudière, celle-ci est interdite.

Température

d’eau

Commande
générateur

Autorisation chauffage
par chaudière

Consigne résultante

Y

X

2K2K2K

9

• Sécurités de fonctionnement du générateur en chauffage

- Une sécurité sur la température d'eau (retour installation) interdit le fonctionnement du générateur si cette
température est inférieure au seuil d'autorisation chauffage thermodynamique (paramètre 36). Dans ce cas, seule la
chaudière est autorisée pour remonter la température d'eau et permettre le fonctionnement du générateur et ce
quelle que soit la température extérieure. Cette sécurité est signalée par le clignotement de l'afficheur.

- Le fonctionnement du générateur est interdit si la température extérieure est inférieure au seuil d'arrêt générateur
(paramètre 20). Seule la chaudière est autorisée.

8.1.3 - MODE CHAUFFAGE “ÉCONOMIE”

• Le passage en mode "ECO" provoque une diminution de la consigne de température ambiante d'une valeur ajustable
de 1 à 4 °K (paramètre 24).

• Elle ne peut être activée qu'en chauffage (sans effet en mode refroidissement).

• Le passage de l'allure "Confort" à l'allure "ECO" se fait soit par programmation horaire hebdomadaire par zone, soit par
action sur le bouton rotatif du boîtier pour toute l'installation.

• Dans le cas de programmation horaire, une dérogation temporaire (1 heure + tranches de 1 heure dans la limite de la
journée en cours) peut être réalisée par l'utilisateur.

8.1.4 - MODE CHAUFFAGE "HORS GEL" (absence longue durée)

• Sélection avec le bouton rotatif du boîtier de commande pour
toute l'installation.

• La consigne de la température d'eau résultante passe à
une valeur ajustable (paramètre 29 réglé d’usine à 30 °C). Le
chauffage (générateur + chaudière éventuellement) est actionné
selon une consigne de température ambiante de 12 °C.

8.2 - DIVERS

•

Le basculement par le bouton rotatif entre les différents modes de
fonctionnement (

Chauffage / Refroidissement (inactif) / Hors gel / Arrêt)est temporisé de 10 secondes pour filtrer les actions

intempestives. Par contre, les positions “Réglage Horloge” et “programmation Horaire” n’ont pas de temporisation.

• Les seuils d’autorisation sur la température d’eau sont des valeurs de coupure avec un différentiel de 1K pour le ré­enclenchement.

8.3 - PARAMÈTRES

• Généralités

-2 niveaux d’accès :

- Niveau 1, en lecture seule, à accès direct pour les paramètres de 1 à 19,

- Niveau 2 "technique" accessible par mot de passe ("1958"). L’entrée à ce niveau se fait au paramètre 20, mais tous
les paramètres sont alors accessibles.
Voir procédure dans la notice d’utilisation.

- Un appui prolongé sur la touche “OK” permet de ressortir du paramétrage et de revenir à l’affichage normal.
Dans tous les cas (à l’exception du calcul du débit), le retour à l’affichage normal se fait automatiquement sans appui
sur les touches au bout de 2 minutes pour le niveau 1 et de 15 minutes pour le niveau 2.

- Les paramètres sont accessibles et modifiables en marche comme à l’arrêt à l’exception de ceux de la configuration de
l’installation et du paramétrage par défaut qui ne peuvent l’être qu’à l’arrêt.
Nota :
Les valeurs de paramètres qui clignotent sont celles qui peuvent être modifiées. Dans le cas contraire, leur affichage est fixe.

• Paramétrage par défaut

- Permet de restituer les valeurs par défaut (selon liste) de l’ensemble des paramètres selon le type d’installation.

- Procédure :

- Mettre le bouton rotatif du boîtier de commande en position "Arrêt".

- Aller au paramètre 60. Appuyer sur la touche “Z/OK” ; le message "init" s’affiche.
Nota :
Si le choix de ce paramètre est fait en dehors de la position "Arrêt", le message "STOP" s’affiche en clignotant et
le paramétrage ne peut pas être lancé.

- Appuyer sur la touche “Z/OK” pendant 5 secondes pour lancer le paramétrage par défaut. Le message "init" clignote.
A la fin de l’initialisation, retour à l’affichage paramètre 60.

• Configuration du type d’installation

IMPORTANT :
À

vérifier impérativement avant toute mise en service :

- Pour l’application, le paramètre 70 doit être réglé à 3.

- Procédure :

- Mettre le bouton rotatif du boîtier de commande en position "Arrêt".

- Aller au paramètre 70. Appuyer sur la touche “Z/OK”; la valeur du paramètre s’affiche. Cette valeur peut être lue ou
modifiée par les touches + et – si le système est en position "Arrêt". En cas de modification une initialisation est
automatiquement lancée (avec message "init"). Ala fin de l’initialisation, retour au paramètre 70.

- Couper l’alimentation du système et remettre sous tension, la configuration est alors terminée.
Nota :
Si le choix de ce paramètre est fait en dehors de la position "Arrêt", le message "STOP" s’affiche en clignotant et le
paramétrage ne peut pas être modifié.

Température ambiante

Commande chauffage

12 °C = Consigne température ambiante en hors gel

10

• Calibrage des sondes de températures ("Offset")

- Il est possible d’ajuster la valeur affichée par certaines sondes. Pour cela, se positionner sur le paramètre correspondant
et rentrer la valeur du décalage que l’on désire (+ ou – 3 degrés maximum).

• Forçage commande générateur : pour des opérations de maintenance uniquement

- Il est possible, lorsque le système est à l’arrêt (“OFF”) de forcer la commande du générateur en passant le paramètre
67 à 1.

Attention : à la fin de l’opération, il est impératif de désactiver ce forçage avant de redémarrer l’installation.

ACCÈS : "D" = direct sans mot de passe "T" = technique avec mot de passe

N° DÉSIGNATION ACCÈS PLAGE VALEUR / DÉFAUT

États :

01 Température extérieure D - 40 / + 90 °C
02 Température d'eau retour installation D - 40 / + 90 ° C
03 (inutilisé)
04 Consigne résultante température d'eau D 20 / 45 °C
05 (inutilisé)
06 (inutilisé)
07 (inutilisé)
08 Température ambiante zone 1 D - 40 / + 90 °C
09 (inutilisé)
10 État sortie générateur (1 = CH) D 0/1
11 (inutilisé)
12 État sortie autorisation chauffage chaudière D 0/1

Réglages sur températures d'air :

20 Seuil arrêt générateur T - 20 / 0 °C - 7 ° C
21 Température mini. régionale T - 20 / 0 °C - 7 ° C
22 Seuil autorisation chaudière T - 5 / 20 °C 5 ° C
23 Seuil de non-chauffage T 10 / 25 °C 17 ° C
24 Abaissement température ECO (ambiance) T 1 / 4 K 2 K

Réglages sur températures d'eau :

29 Consigne température d'eau en mode Hors Gel T 20 / 40 °C 30 °C
30 Température maxi. d'eau chauffage (retour installation) T 25 / 60 °C 50 °C
31 (inutilisé)
32 Température mini. d'eau chauffage (retour installation) T 20 / 40 °C 20 °C
33 (inutilisé)
34 (inutilisé)
35 (inutilisé)
36 Seuil autorisation chauffage thermodynamique T 10 / 20 °C 10 °C

Calcul débit d'eau :

40 (inutilisé)
41 (inutilisé)

Offset sondes :

50 Sonde extérieure T + ou - 3 K 0
51 Sonde température d'air zone 1 T + ou - 3 K 0
52 (inutilisé)
53 Sonde température d'eau retour installation T + ou - 3 K 0

Divers :

60 Paramétrage par défaut T
61 Choix langue TYPHONE (1 = F ; 2 = GB) T 1/2 1
62 Code accès TYPHONE T 0/9999 1234
67 Forçage du générateur (à l'arrêt) T 0/1 0

Configuration :

70 Type installation T 1/5

1 = plancher 1 zone régler à :
2 = plancher 2 zones

3 = PAC relève chaudière 3

4 = mixte
5 = unités terminales

Versions logiciel :

80 Boîtier de commande T
81 Carte chauffage T

Consignes ambiance :

Consigne chaud zone 1

D 15 / 25 °C 20 °C

Lecture seulement

Lecture seulement

11

8.4 - ALARMES

• Les alarmes sont signalées par message clignotant en alternance sur l’afficheur.

• Réarmement automatique : l’alarme disparaît lorsque la source du défaut est supprimée.

• Nota :
Les alarmes sont affichées même si le système est à l’arrêt.
En cas de plusieurs alarmes simultanées, l’affichage des différents codes se fait par alternance.

(*) Voir sur le générateur la nature du défaut.
(**) Voir notice de la chaudière.

8.5 - COMMANDE TÉLÉPHONIQUE

• Il est possible de raccorder sur le BUS de communication un boîtier de commande téléphonique DELTA-DORE de type
TYPHONE 500 (à approvisionner auprès de distributeurs DELTA-DORE).

Attention :
Son n° de date-code doit être supérieur à 05-24.

Consulter la notice livrée avec la commande téléphonique.

• En appelant le numéro de la ligne téléphonique sur laquelle est raccordé le TYPHONE, l’utilisateur peut :

- connaître la température ambiante de la zone 1,

- connaître la température de consigne du mode en cours de la zone 1,

- envoyer une consigne de dérogation. Pendant la dérogation, la zone 1 fonctionne en mode “CONFORT” avec la
nouvelle consigne de température.
Pour signaler cette dérogation un index s’allume sur l’écran LCD. Toute action sur le bouton rotatif désactive cette
dérogation et éteint le voyant.

• Par paramétrage il est possible de :

- changer le code d’accès (paramètre 62 = 1234 par défaut),

- changer la langue de répondeur Français / Anglais (paramètre 61 = 1 = Français par défaut).

8.6 - COUPURE D’ALIMENTATION

• En cas de coupure d’alimentation, les paramètres et réglages sont conservés. Seul le réglage de l’horloge est à faire si la
coupure excède 6 heures.

ALARME CODE ACTION RAZ

Défaut générateur Gr (*)

Défaut chaudière HE Interdit le fonctionnement de la chaudière Auto (**)

Défaut sonde d'eau
retour installation

Défaut communication
ou système

Cn

Arrêt système

Défaut sonde d'air
extérieur

SAE

Arrêt système

Défaut sonde
ambiance zone 1

Auto

Auto

Auto

Arrêt système

Suppression du seuil d'autorisation de la chaudière selon la
température extérieure

Auto

SA1

Arrêt système

Auto

SEIn

Par souci d'amélioration constante, nos produits peuvent être modifiés sans préavis.

R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France
Tél. [phone] - Fax [phone]
R.C.S. Bourg-en-Bresse B 759 200 728
