Motorized Treadmill TECHNESS RUN 800
Owner’s Manual
Retain this owner’s manual for future reference
Read and follow all instructions in this owner’s manual
Version A
–
-
-
-
-

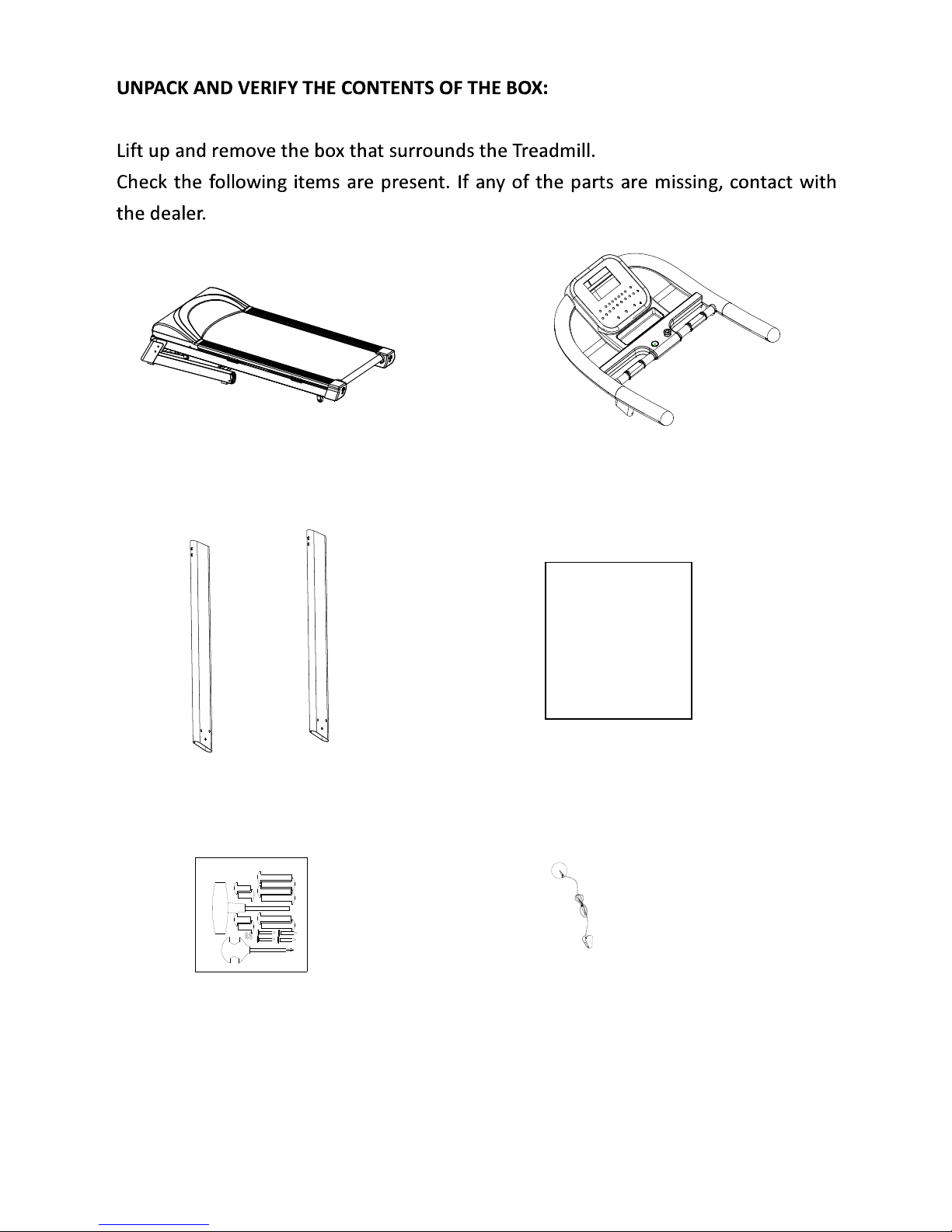

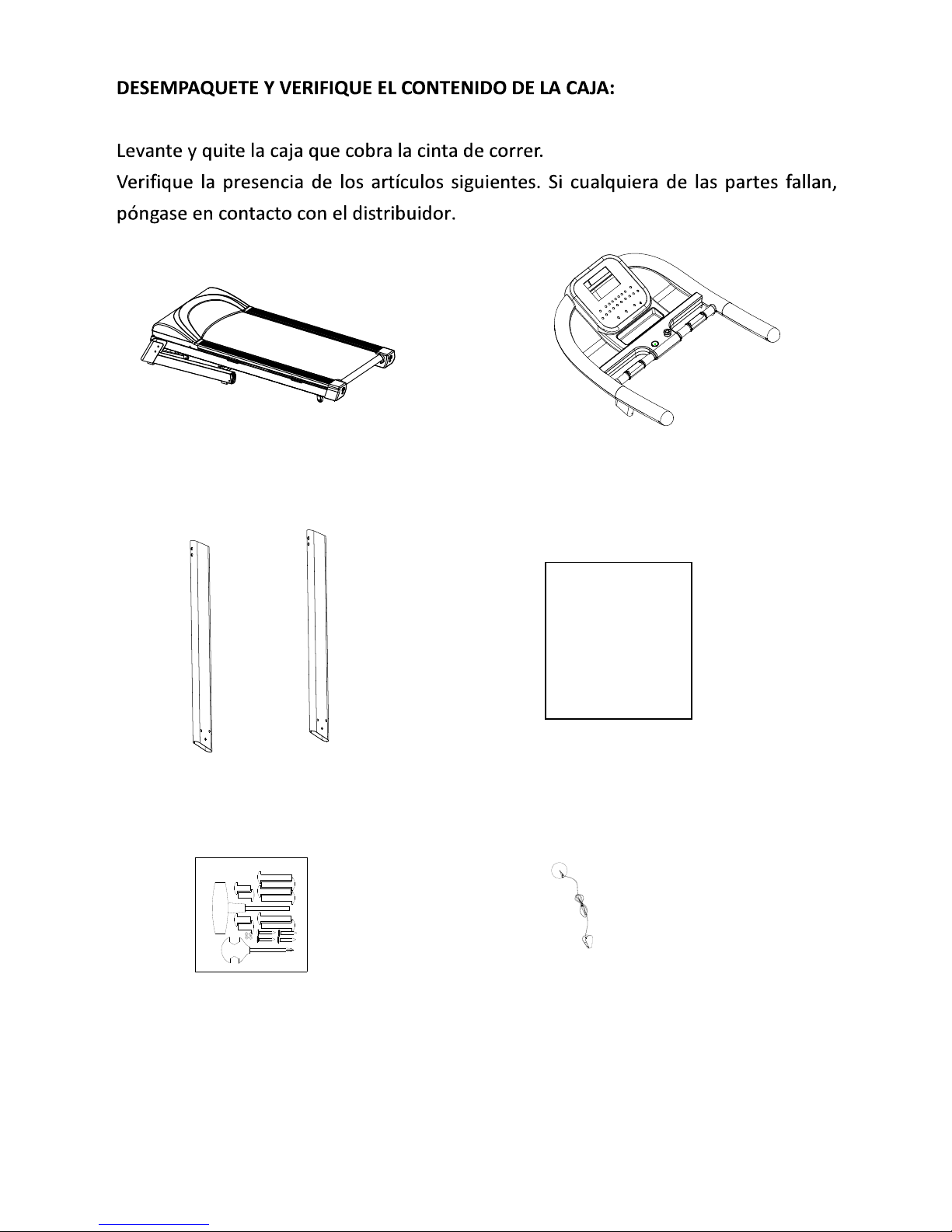

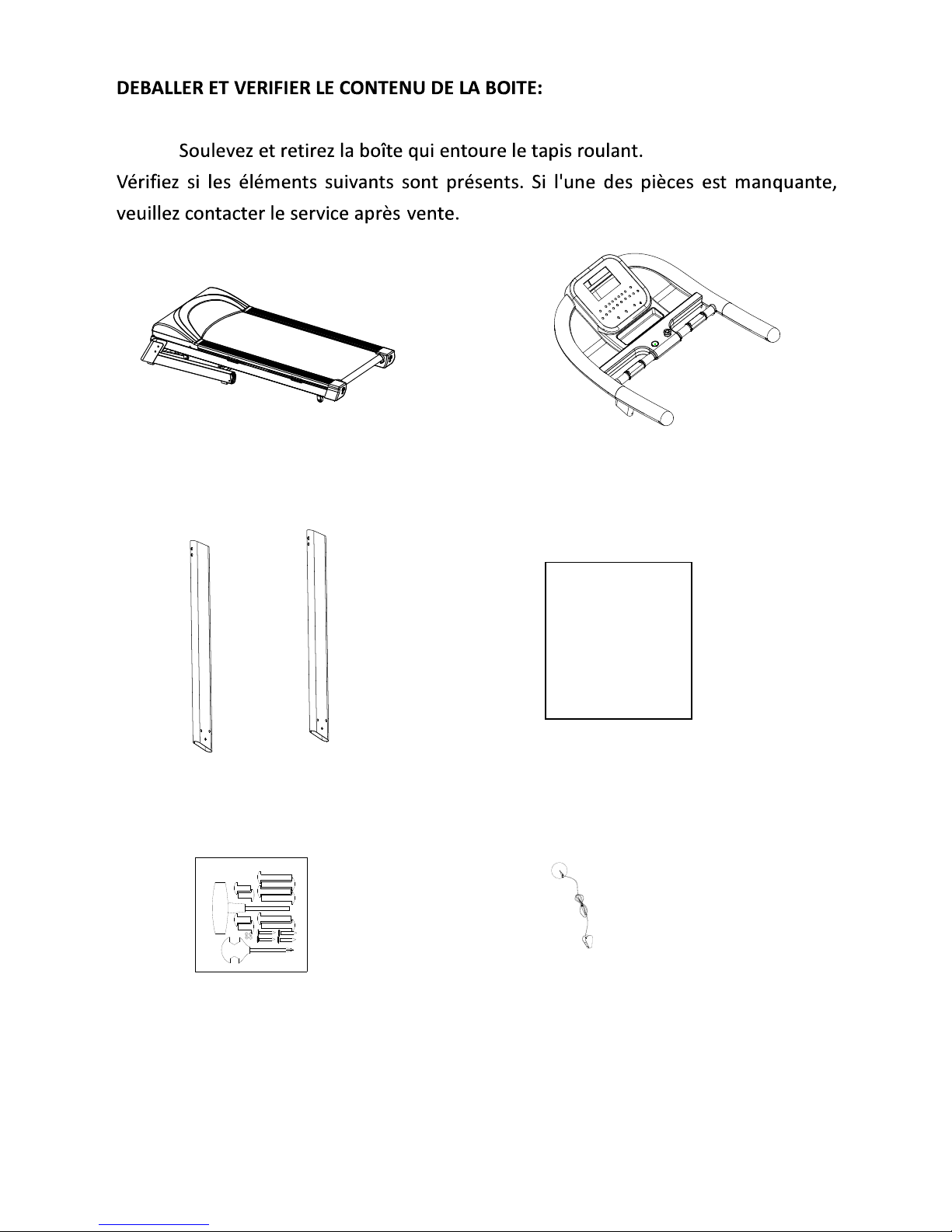

Main frame and base Console
Left stand post Right stand post User’s manual

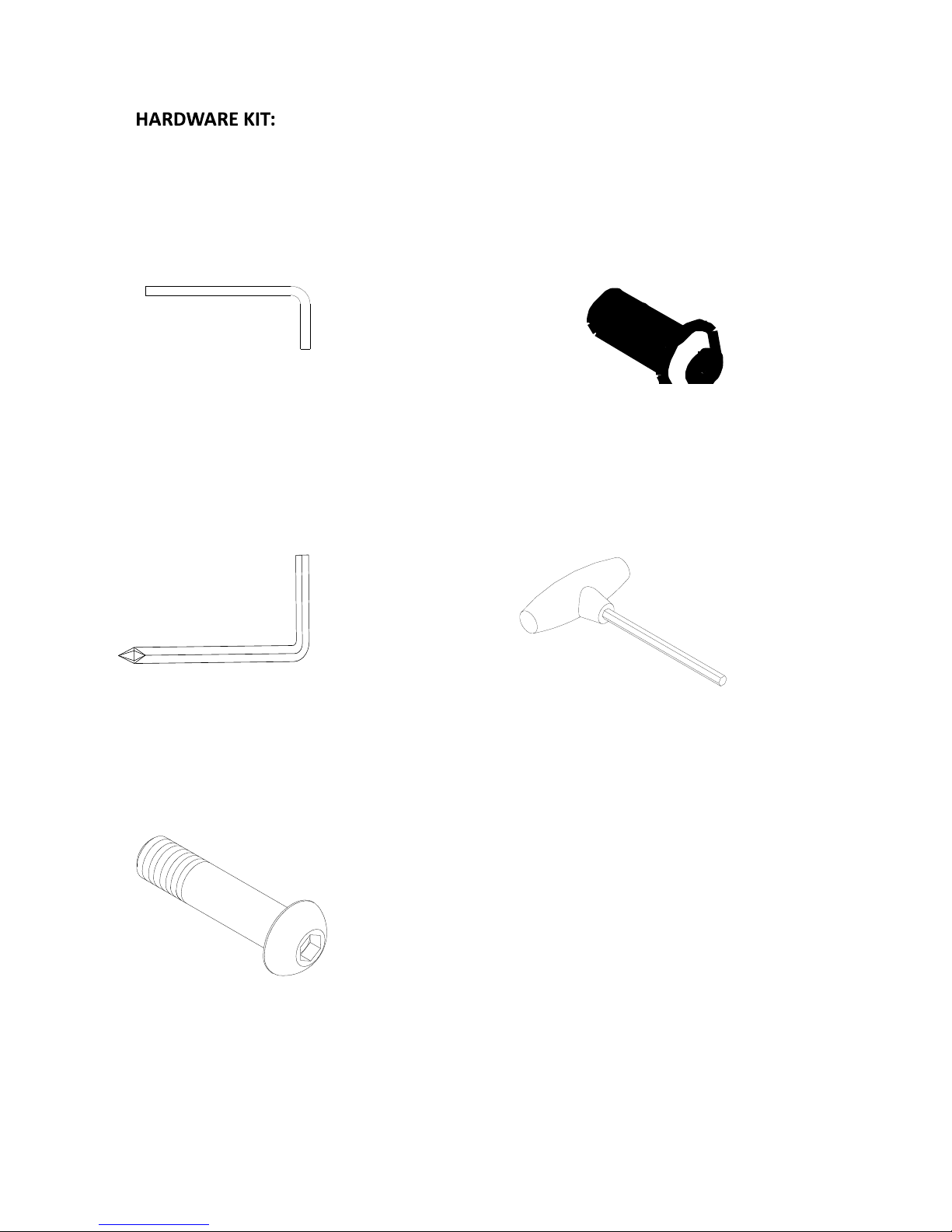

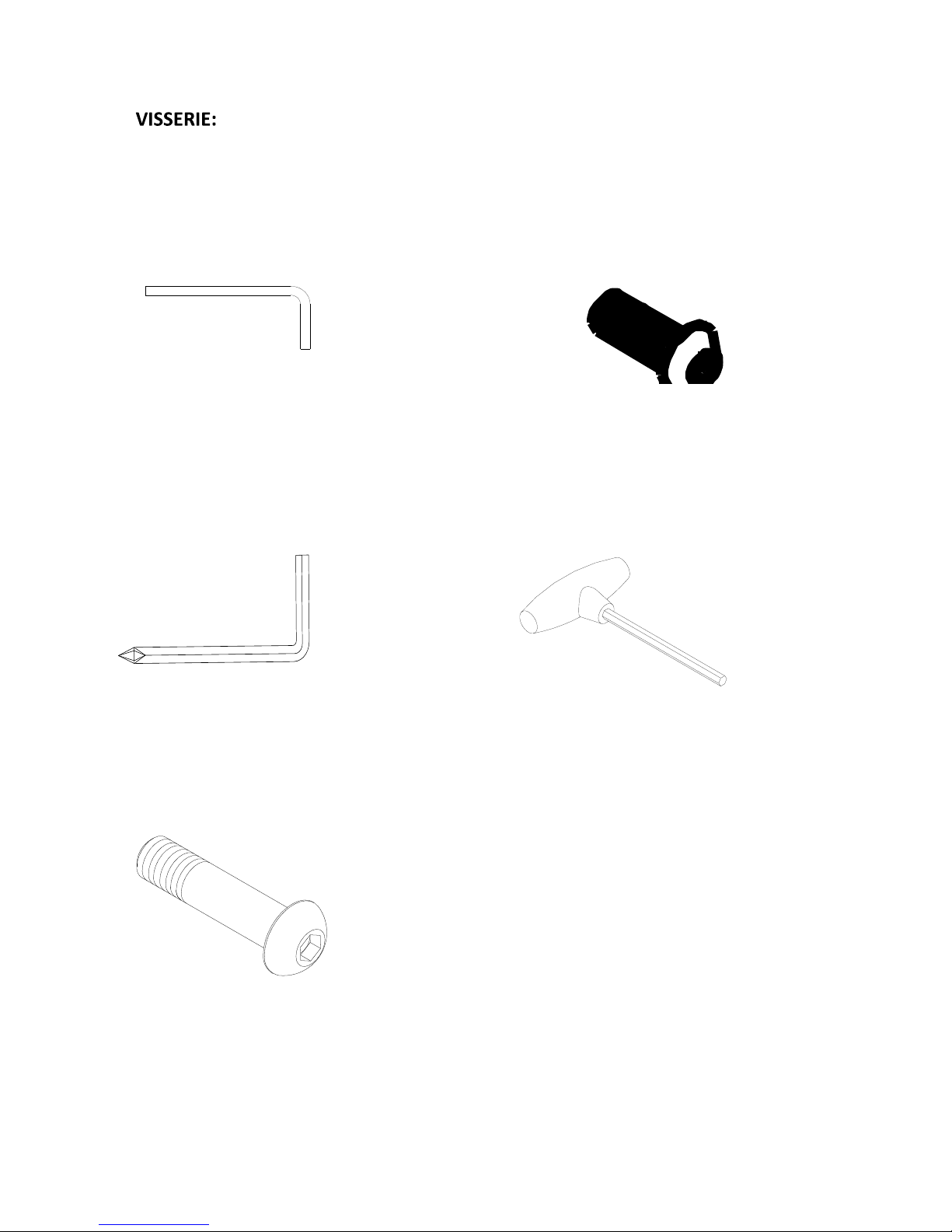

Hardware Kit Safety key
User’s manual
Cross Allen wrench 1pcs Allen socket head full thread screw
（M8*20）8pcs
Cross Allen wrench 1pcs T Allen wrench 1pc
Allen screw（M8*50*20）4pcs

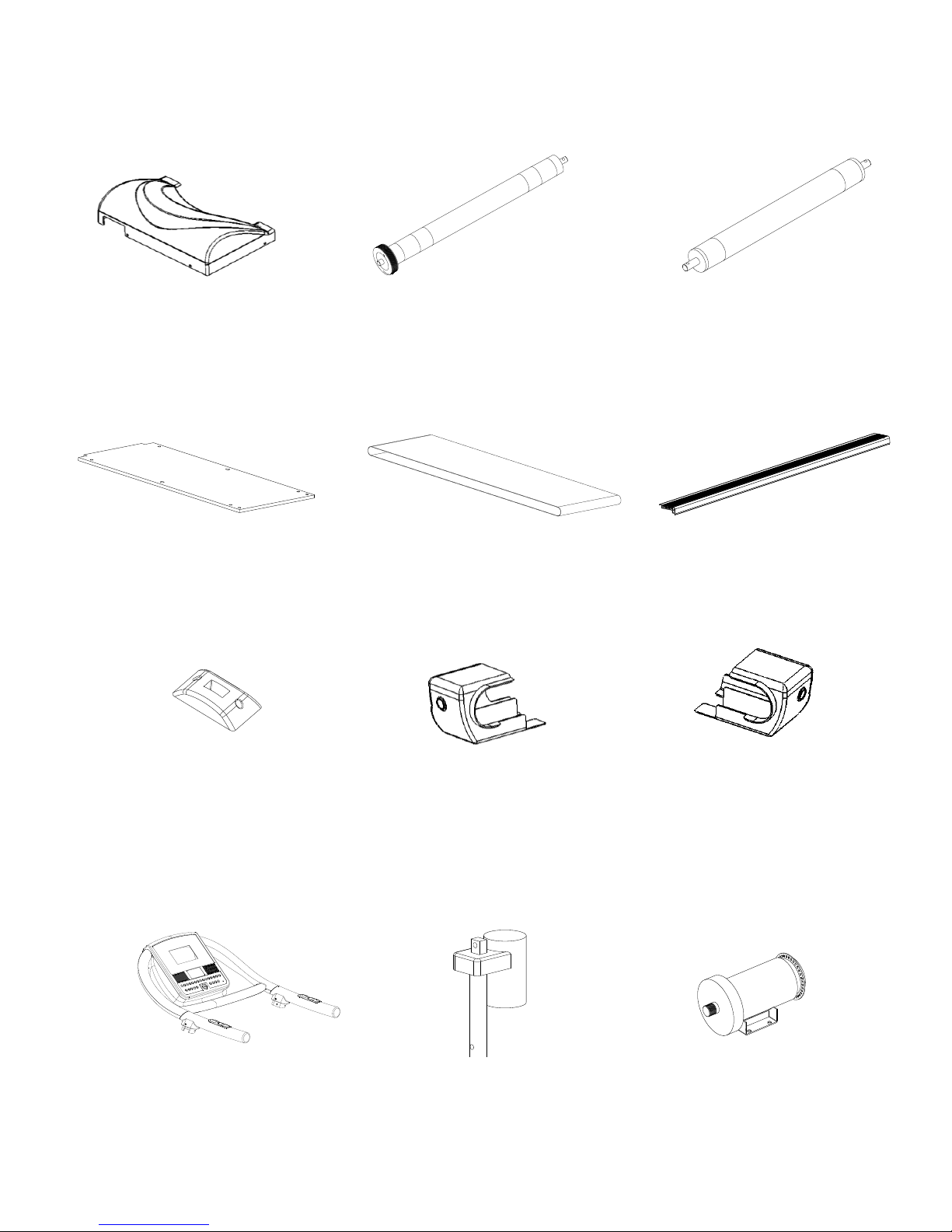

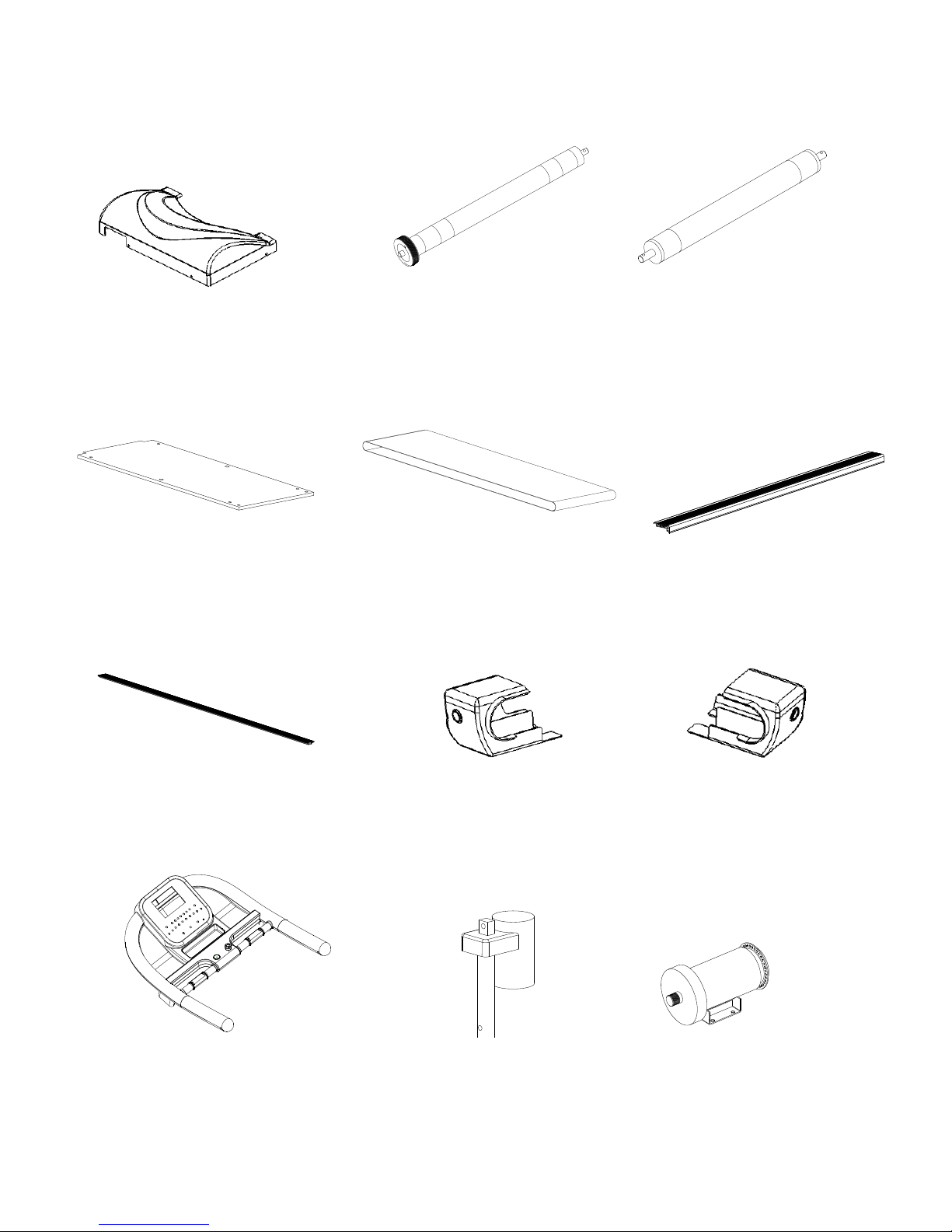

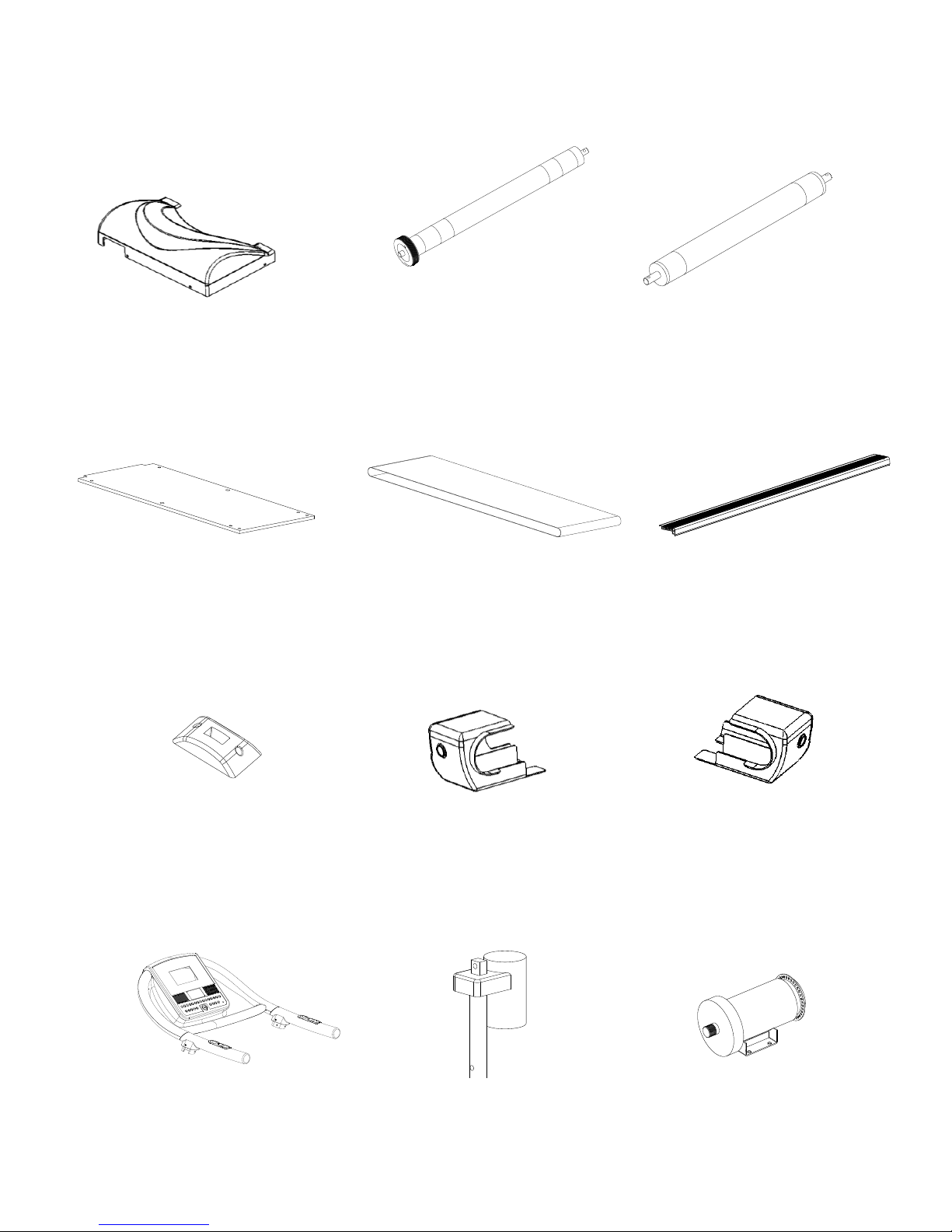

MAIN PARTS OF THE TREADMIL:
Motor cover Front roller Rear roller
Running board Running belt Side rail
Decoration rail End cover (left) End cover (right)
Console Incline motor Motor
Handle bar
Safety key
Consol
Handle
Up-right post
Motor cover
Side rail
End Caps
Running
Main
Base
， ；
-
-
Joint & Check Valve
Soft drop
Wheel
USE INSTRUCTIONS
Computer
Program
Quick incline
Mode
Quick Speed
Speed +
Incline -
Start/Stop
Incline +
MP3 for option
Speed -
LCD window display：
Distance, time, speed, calorie, pulse, FAT, running sign, running track.
Function key:
Start/ stop key, program key, mode key, speed increase key, speed decrease key,
incline increase key, incline decrease key, quick speed key:3.6.9.12,14.16KM/H, and
quick incline key: 4.6.8.10.12%

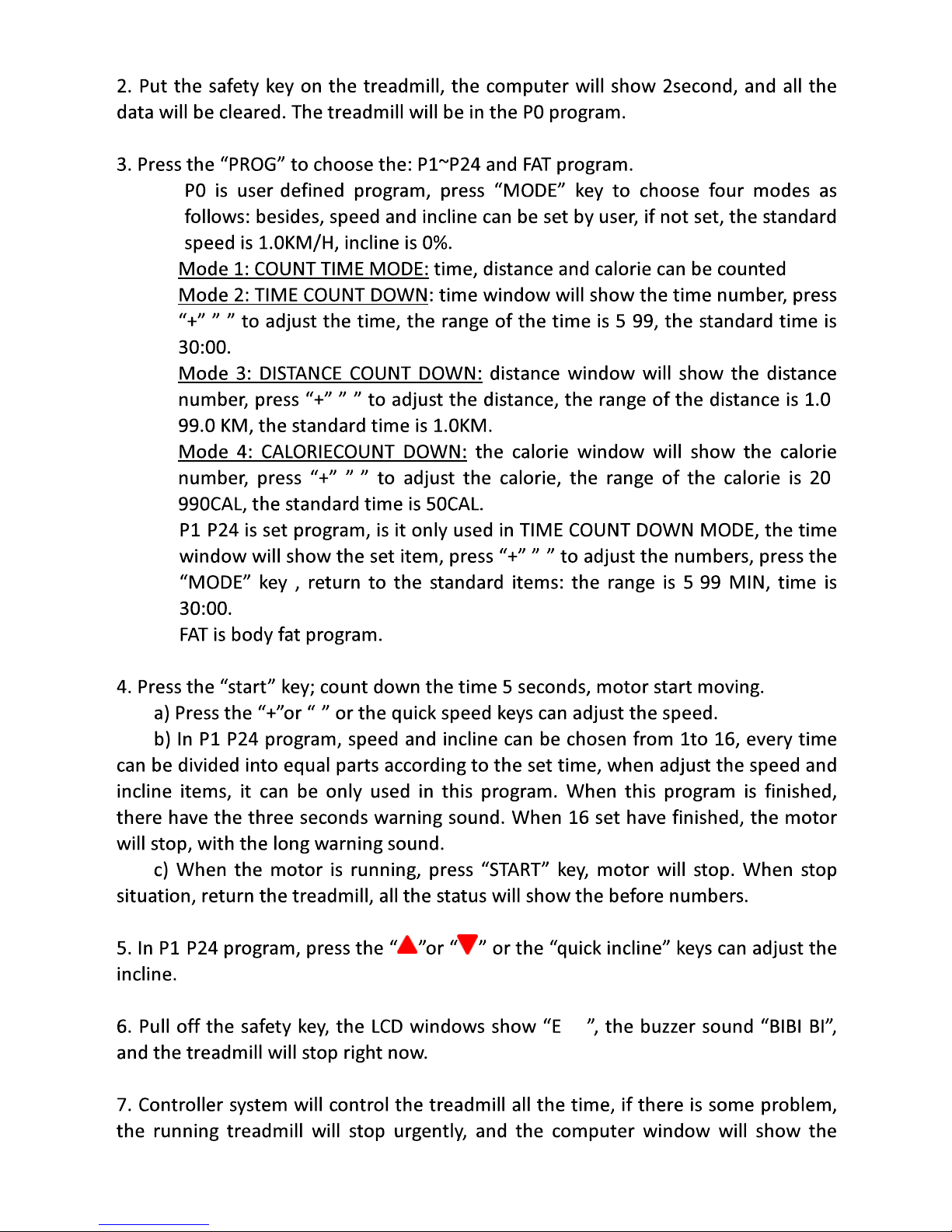

Function key instruction:
A.”PROG”: program key, when it stop, it can choose the user-defined program; and
P1-P24 set programs; and FAT.
B.”MODE”: mode key: two functions: when treadmill stop, it can choose the set
item, in the P0 program, it can choose TIME COUNT DOWN---DISTANCE COUNT
DOWN —-CALORIES COUNT DOWN--- TIME COUNT these four mode; In P1 – P 24
program, the count down time is 30 minutes, press it can return to back; In FAT
program, it can choose FAT item.
C. “START/ STOP” key： when the treadmill is stopped, press the start, it will run at
the lowest speed; when it running, press the button, it will stop.
D. “+ “Key: speed increase key: When the treadmill stop or FAT function, it is the
item increase key; when treadmill running, it is the speed increase key.
E. “-” Key: speed decrease key: When the treadmill stop or FAT function, it is the
item decrease key; when treadmill running, it is the speed decrease key.
F. : incline increase key
G. : incline decrease key
---- -
-
- -
- -
- -
-
-
-
-
-
-
---- -
“＋” “－”
-
-
-
-
-
Time
Program
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
P1
SPEED
2 3 3 4 5 3 4 5 5 3 4 5 4 3 3 2 INCLINE
1 1 2 2 2 3 3 2 2 3 2 3 2 2 1
1
P2
SPEED
2 3 4 4 6 5 5 6 7 6 5 6 7 4 3 2 INCLINE
2 3 4 3 4 6 6 5 6 7 6 6 5 4 3
2
P3
SPEED
2 3 4 6 6 5 6 7 6 7 6 5 5 4 3 2 INCLINE
3 7 4 4 7 4 8 4 3 7 3 7 5 4 7
3
P4
SPEED
2 3 4 6 6 8 8 7 8 9 8 7 6 4 3 2 INCLINE
3 7 4 5 7 4 8 3 4 8 7 3 4 4 7
3
P5
SPEED
2 4 5 6 7 8 8 9 8 7 7 6 6 5 4 2 INCLINE
2 4 6 8 6 8 5
10
11 8 6 7 6 9 4
2
P6
SPEED
2 4 4 6 7 8 10
10 9 8 7 7 6 4 4 2
INCLINE
3 4 6 8 6 7 5 8 6 9 5 8 7 8 6
3
P7
SPEED
4 6 8
10
12
12
10
12
12
10
12
12
10 8 6 4 INCLINE
2 4 4 6 7 8 10
12
13
13
12
10 8 6 4 2
P8
SPEED
2 3 4 6 7 8 8
10
11
12
10
12
11
10
12
12
INCLINE
2 4 8
10
13 2 4 8 10
13 2 4 8 10
13
2
P9
SPEED
4 6 8
10
12
12 8 10
12
12
12
12
10 8 6 4 INCLINE
13
10 8 4 2 13
10 8 4 2 13
10 8 4 2 2
P10
SPEED
2 4 4 6 2 4 4 6 2 4 4 6 2 4 4 6 INCLINE
2 2 4 4 3 4 5 6 5 6 8 7 8 9 10
10
P11
SPEED
4 6 8
10 4 6 8 10 4 6 8 10 4 6 8 10
INCLINE
10
12
10
12 8 8 7 7 5 6 5 6 4 3 4 3
P12
SPEED
4 8 10
12 4 8
10
12 4 8
10
12 4 8
10
12
INCLINE
13
12
10 8 13
12
10 8 13
12
10 8 13
12
10
8
P13
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
4 8 10
13 4 8
10
13 4 8
10
13 4 8
10
13
P14
SPEED
4 8 10
12 4 8
10
12 4 8
10
12 4 8
10
12
INCLINE
4 8 12
13 4 8
12
13 4 8
12
13 4 8
12
13
P15
SPEED
12
12
10 8 12
12
10 8 12
12
10 8 12
12
10
8
INCLINE
2 3 4 5 6 8 7 8 8 7 7 6 5 4 3
2
P16
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
2 4 5 6 2 4 5 6 2 4 5 6 2 4 5
6
P17
SPEED
2 4 6 8 10
12
12 2 4 6 8
12
12
10 6 2
INCLINE
2 4 6 8 10
12
13
12
13
12
13
10 8 6 4 2
P18
SPEED
4 6 8 4 6 8 4 6 8 4 6 8 4 6 8 2 INCLINE
1 6 8 2 6 8 1 6 8 2 6 8 1 6 8
1
P19
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
10 8 6 4 10 8 6 4 10 8 6 4 10 8 6
4
P20
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
12
10 2 12
10 2 12
10 2 12
10 2 12
10 2 2
P21
SPEED
2 6 12 2 6
12 2 6
12 2 6
12 2 6
12 2 INCLINE
13
10 2 13
10 2 13
10 2 13
10 2 13
10 2 2
P22
SPEED
12 6 2
12 6 2
12 6 2
12 6 2
12 6 2 2 INCLINE
1 4 10 4 6
10 4 6
13 6 8
13 6 8
13
1
P23
SPEED
12 8 6 2 12 8 6 2 12 8 6 2 12 8 6 2 INCLINE
2 3 4 5 6 6 7 8 10
11
12
12
13
13
10
2
P24
SPEED
10 6 4
10 6 4
10 6 4
10 6 4
10 6 4 2 INCLINE
4 4 5 6 7 8 10
10
12
13
12
13
12
13
10
2
SYMPTOM
CAUSE
SOLUTION
E1
1.Bad communication
between
the console and the control
board
console and con
The treadmill can’t work and not switch on. Computer
show E1, and cause warning sound.
Cause：Bad connection between controller and
computer, check the wiring between the console and
the stand post，if the wiring is bad, change the wiring .
E2
Bad connection of the motor
wiring
The treadmill can’t work and not switch on。Computer
show E2, other places no showing and cause warning
sound 9 times. Stop the treadmill; and it returns to the
normal appearance, it can start again.
Cause：Check the motor wiring and whether there is
bad smell of the controller, if yes, change the
controller.
E3
No speed signal: there is
electricity to the motor, but
there is no signal from the
motor speed more than
3seconds.
The treadmill can’t work and not switch on。Computer
show E2, other places no showing and cause warning
sound 9 times. Stop the treadmill, and it return to the
normal appearance, it can start again.
Cause：there is no signal more than 3seconds, check
the sensor plug is good or not, make sure it is good or
change it to the good one.
Problem
Possible cause
Corrective action
Treadmill does not
work
a .no connect to power supply
Plug into socket
b. safety switch not insert
Insert safety switch in monitor
c .transformer is not good
Check the transformer
d. the wiring set is burnt
Check the wring set
Suddenly stop
a .safety key off
Put on the safety key
b. system problem
Amend by the technical
Button key no function
a. button key is bad
Change the button
b .all button have no function
a. change the button board
b. change the console board
c. change the console
E4
incline did not self-test
Check the incline wiring and the plug. Check the AC
wiring of the incline motor. Check the wiring of the
motor. After check, Press the incline button on the
control board, Self-test can be completed then can use
again.
E5
Electricity is too high: When
the treadmill is running, the
controller test there is big
electricity than the standard
electricity +6A, last 3seconds.
The treadmill can’t work and not switch on. Computer
show E5, other places no showing and cause warning
sound 9 times. Stop the treadmill; if it returns to the
normal appearance, it can start again.
Cause：The electricity is too high than the standard,
there is a self-protect. Or there is something stocking
somewhere, so the motor can’t work. Restart the
treadmill. Besides, check if there is noise and burnt
smell when running, and then change the motor. Or
check the controller, if there is burnt smell, change the
controller. Or check the voltage is standard or not, use
the right voltage to test again.
E6
Voltage is not correct
The treadmill can’t work and not switch on. Computer
show E5, other places no showing and cause warning
sound 9 times. Stop the treadmill, if it return to the
normal appearance, it can start again..
Cause: check the voltage is lower than 50% of the
standard voltage. Use the correct voltage to test again.
Check whether there is some smell in the controller,
and then change the controller. Check the wiring of the
motor.
E9
Incline failure
Check the incline motor wiring and the plug. Check the
AC wiring of the incline motor. Check the wiring of the
motor. After check, Press the incline button on the
control board, Self-test can be completed then can use
again.
Proper maintenance is very important to ensure a faultless and operational
condition of the treadmill. Improper maintenance can cause damage to the treadmill
or shorten the life of the product.
All parts of the treadmill must be checked and tightened regularly. Worn out parts
must be replaced immediately.
1. LUBRICATION:
The treadmill is factory-lubricated. However, it is recommended to check the
lubrication of the treadmill regularly, to ensure an optimal operation of the
treadmill. It is usually not necessary to lubricate the treadmill in the first year or the
first 500 hours of operation.
After every 3 months of operation, lift the sides of the treadmill and feel the surface
of the belt, as far as possible. If traces of silicon spray are found, lubrication is not
necessary.
In case of a dry surface refer to the following instructions.
Only use oil free silicon spray.
2. APPLICATION OF LUBRIFICANT ON THE BELT:
Position the belt so that the seam is located in the middle of the plate.
Insert the spray valve in the spray head of the lubricant container.
Lift the belt at one side and hold the spray valve in a distance to the front end of
striding belt and plate. Start at the front end of the belt. Lead the spray valve in
direction of the back end. Repeat this process on the other side of the belt. Spray
each side for about 4 seconds.
Wait 1 minute to let the silicon spray spread, before starting the machine.
3. CLEANING:
Regular cleaning of the striding belt ensures a long product life.
Warning: The treadmill must be turned off to avoid electrical shocks. The power
cord must be pulled out of the socket, before starting the cleaning or maintenance.
After each training: Wipe the console and other surfaces with a clean soft and
damp cloth to remove sweat residues.
Caution: Do not use any abrasives or solvents. To avoid damage to the computer,
keep any liquids away. Do not expose the computer to direct sunlight.
Weekly: To make the cleaning easier it is recommended to use a mat for the
treadmill. Shoes can leave dirt on the striding belt that can fall beneath the
treadmill. Clean the mat under the treadmill once a week.
4. BELT ADJUSTMENT:
You may need to adjust the running belt during the first few weeks of use. All
running belts are properly set at the factory. It may stretch of be off center after use.
Stretching is normal during the break-in period.

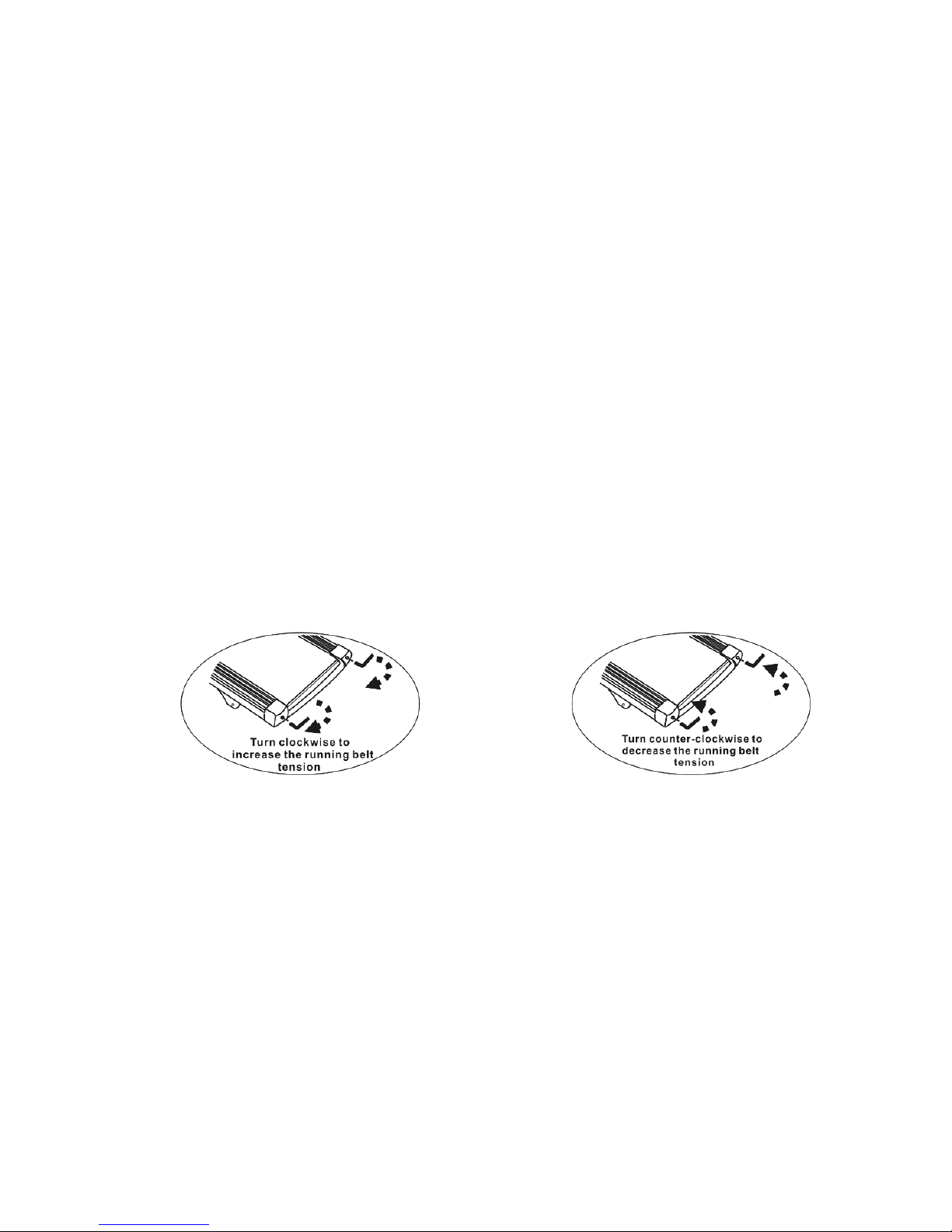

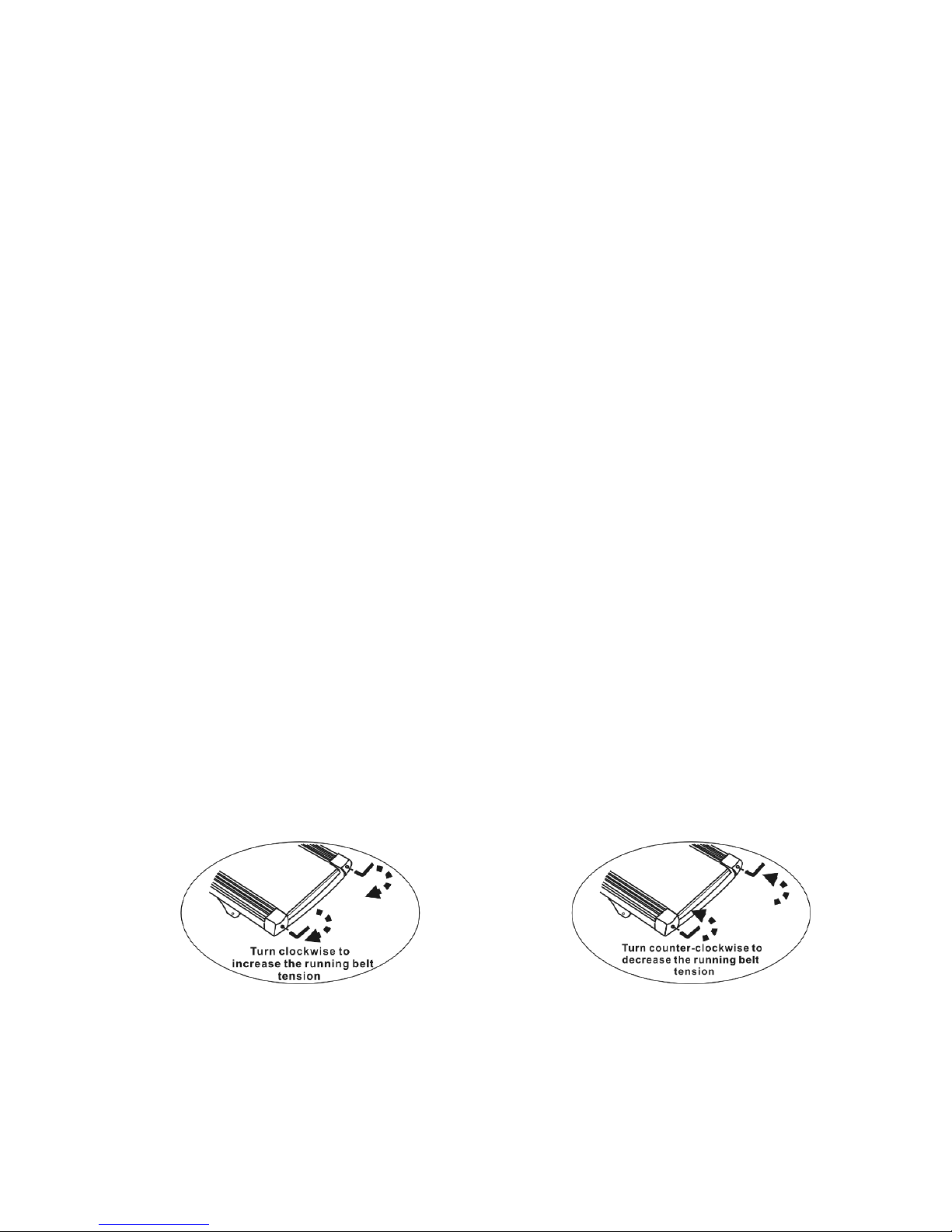

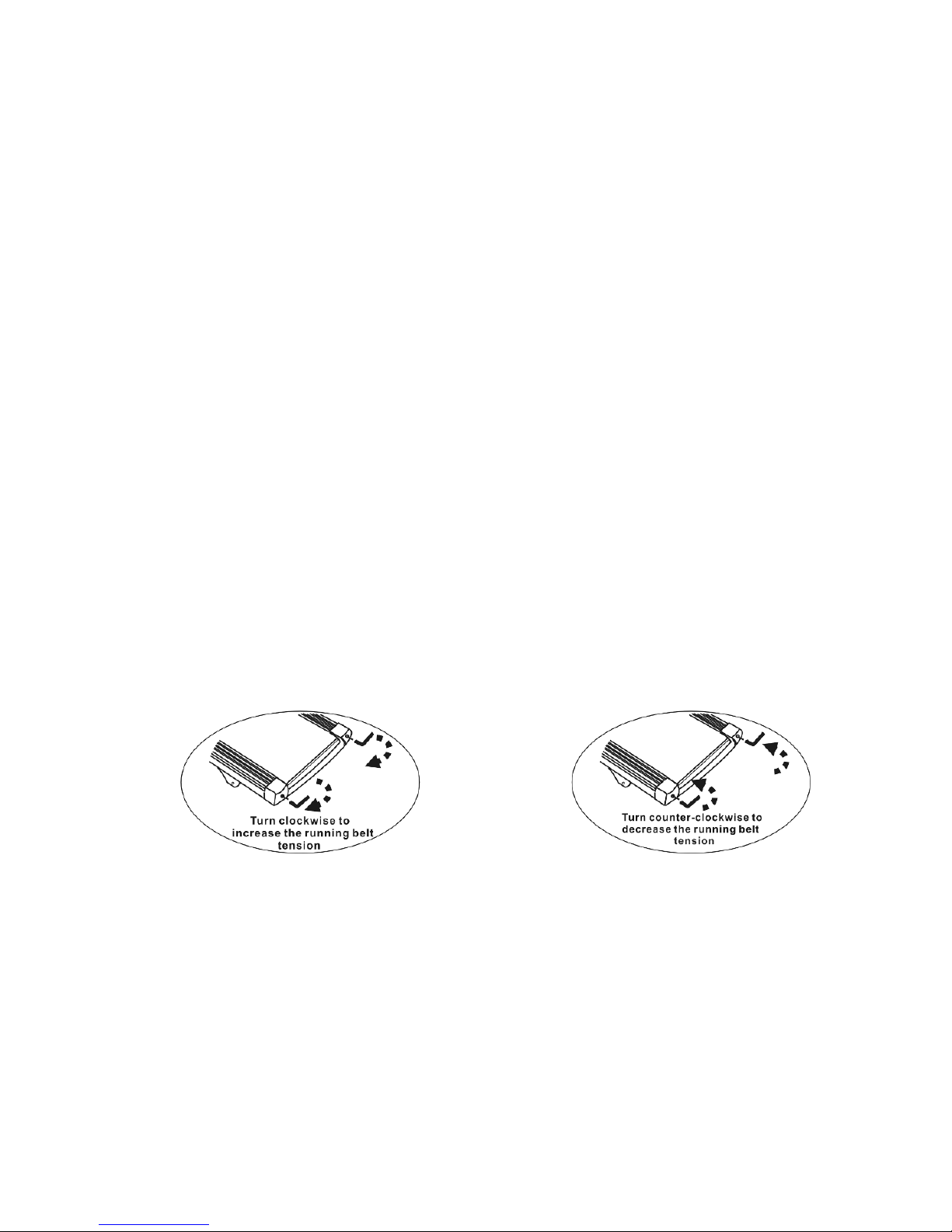

Adjusting the belt tension:
If the running belt feels as though it is ―slipping‖ or hesitating when you plant your
foot during a run, the tension on the running belt may have to be increased.
To increase the running belt tension:
A. Place 8mm wrench on the left belt tension bolt. Turn the wrench clockwise 1/4
turn to draw the rear roller and increase the belt tension.
B. Repeat STEP 1 for the right belt tension bolt. You must be sure to turn both bolts
the same number of turns, so the rear roller will stay square relative to the frame.
C. Repeat STEP 1 and STEP 2 until the slipping is eliminated.
D Be careful not to tighten the running belt tension too much as you can create
excessive pressure on the front and rear roller bearings. An excessively tightened
running belt may damage the roller bearings that would result in bearing noise from
the front and rear rollers.
Adjusting screw
Screw
Motor
Front roller
Belt
TO DECREASE THE TENSION ON THE RUNNING BELT, TURN BOTH BOLTS COUNTERCLOCKWISE THE SAME NUMBER OF TRUNS.
Centering the running belt:
When you run, you may push off harder with one foot than with another. The
severity of the deflection depends on the amount of force4 that one foot exerts in
the relation to the other. This deflection can cause the belt to move off-center. This
deflection is normal and the running belt will center when nobody is on the running
belt. If the running belt remains consistently off-center, you will need to center the
running belt manually.
Start the treadmill without anyone on the running belt, press FAST-key until speed
reached 6kph.
1. Observe whether the running belt is toward the right or left side of the deck.
- If toward the left side of the deck, using wrench, turn the left adjustment bolt
clockwise 1/4 turn and the left adjustment bolt counter clockwise 1/4.
- If toward the right side of the deck, turn the right adjustment bolt clockwise 1/4
turn and the left adjustment bolt counter clockwise 1/4.
- If the belt is still not center, repeat the above step until the running belt is on
center.
2. After the belt is center, increase the speed to 16kph and verify that it is running
smoothly. Repeat the above steps if it is necessary.
If the above procedure is unsuccessful in resolving the off-center, you may need to
increase the belt tension.
5. STORAGE:
Store you treadmill in a clean and dry environment. Ensure the master power switch
is off and is un-plugged from the electrical wall outlet.

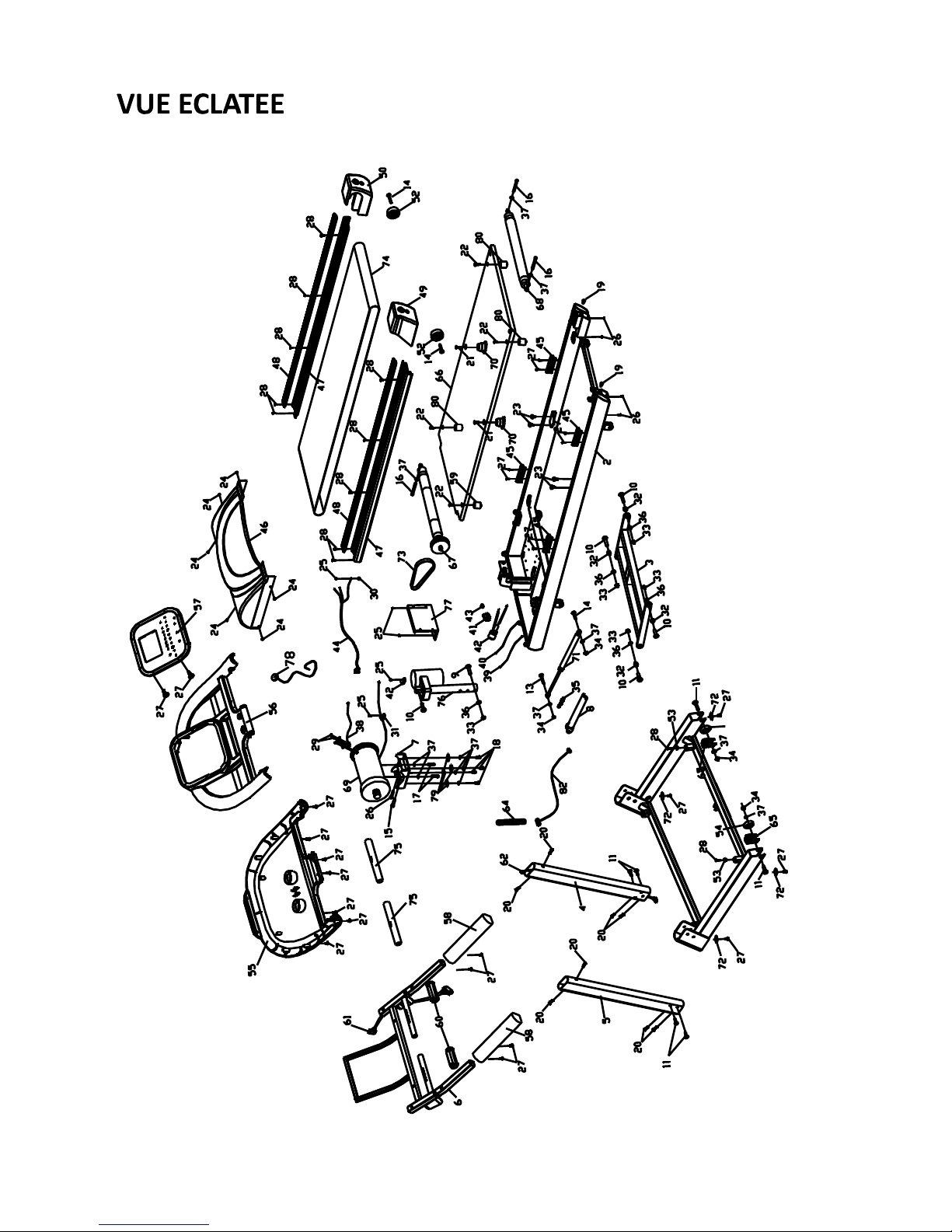

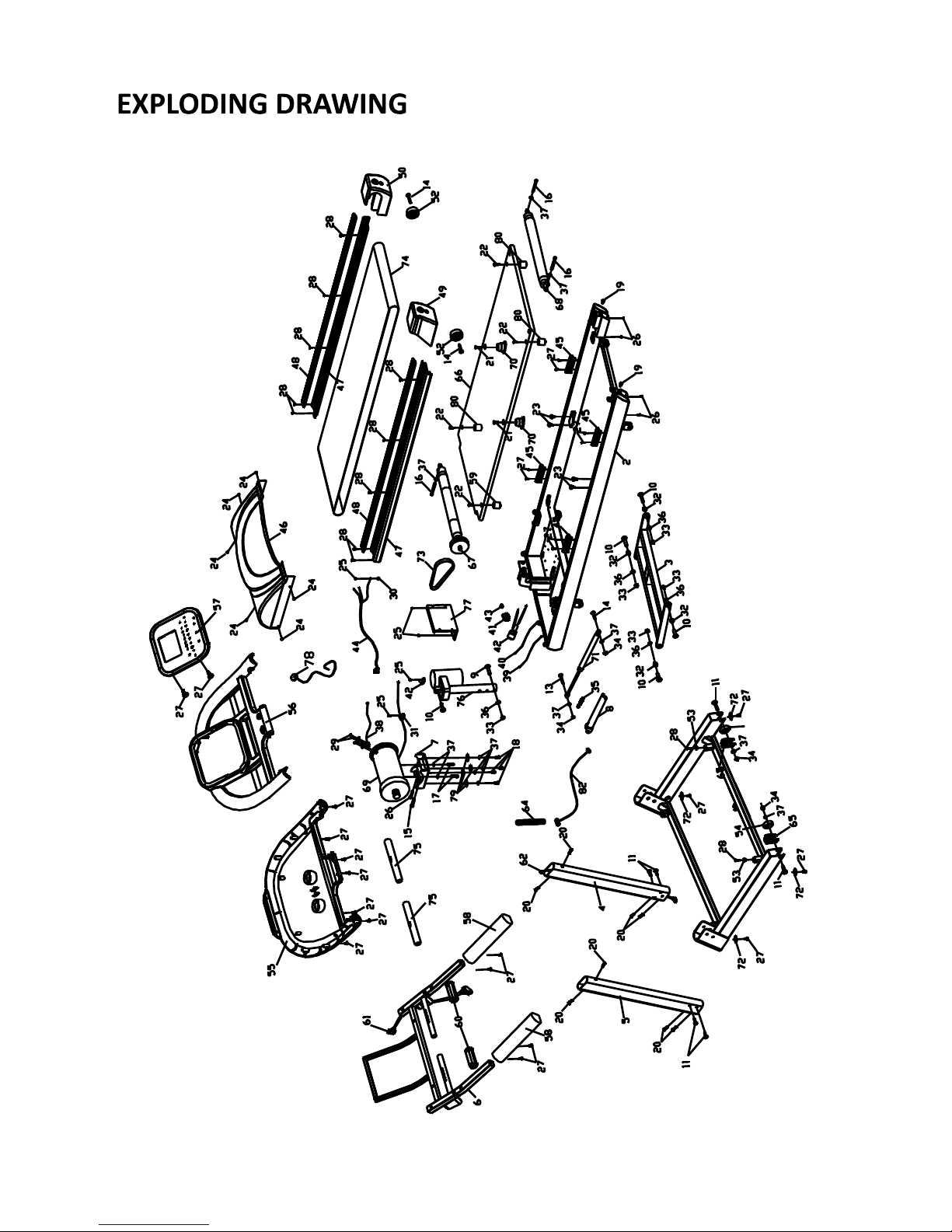

DETAIL OF ASSEMBLY
N°
DESCRIPTION
Qty.
N°
DESCRIPTION
Qty.
1
Base fame
1
29
Cross Allen wrench ST3*10
2 2 Platform frame
1
30
Washer Φ5
1 3 Incline frame
1
31
Wire clip
1
4
Right Upright frame
1
32
Powder metallurgy coating
Φ17*Φ10*12
4
5
Left Upright frame
1
33
hex full thread bolt M10
4 6 Computer frame
1
34
hex full thread bolt M8
6 7 Motor base frame
1
35
Spring
1 8 Ezfit linking parts
1
36
Washer Φ10
4
9
Inner hex half thread bolt
M10*60*20
1
37
Washer Φ8
15
10
Inner hex half thread bolt
M10*35*20
5
38
Speed sensor
1
11
Inner hex half thread bolt
M8*50*20
6
39
Wring (red )
1
12
Inner hex half thread bolt
M8*45*20
1
40
Wring (black)
1
13
Inner hex half thread bolt
M8*40*20
1
41
Ship switch
1
14
Inner hex half thread bolt
M8*30*20
3
42
Fuse frame
1
15
hex half thread bolt M8*50
1
43
Wring clip
1
16
Inner hex full thread bolt M8*75
3
44
Power wire
1
17
Inner hex full thread bolt M8*30
2
45
Decorate cushion
4
18
Inner hex full thread screwM8*15
4
46
Motor cover
1
19
Inner hex full thread screwM8*10
2
47
Side rail
2
20
Inner hex full thread screwM8*20
8
48
Decorate side rail
2
21
Cross head self tapping bolt
M8*25
2
49
End cover (left)
1
22
Cross head self tapping bolt
M6*25
4
50
End cover (right)
1
23
Cross head self tapping bolt
M6*8
4
52
WheelΦ46
2
24
Cross head self tapping bolt
M5*10
6
53
Washer
2
25
Cross head self tapping bolt
M4*10
6
54
WheelΦ62
2
26
Cross head self tapping bolt
M8*30
1
55
Computer cover (down)
1
27
Cross head self tapping bolt
ST4*16
42
56
Computer cover (up)
1
28
Cross head self tapping bolt
ST4*15
12
57
PCB of computer
1
N°
DESCRIPTION
Qty.
N°
DESCRIPTION
Qty.
58
PU handle bar cover
2
70
Cushion
2
59
Round cushion
2
71
Soft drop
1
60
Handle pulse
2
72
Square cushion
4
61
Computer Wire L=600
1
73
Motor belt
1
62
Stand post wire L= 1050
1
74
Running belt
1
64
Wire protector
1
75
Foam
2
65
Cover
2
76
Incline motor
1
66
Running board
1
77
controller
1
67
Front roller
1
78
Safety key
1
68
Rear roller
1
79
Square cushion 35*30*t3.0*Φ9
4
69
motor
1
-
-
-

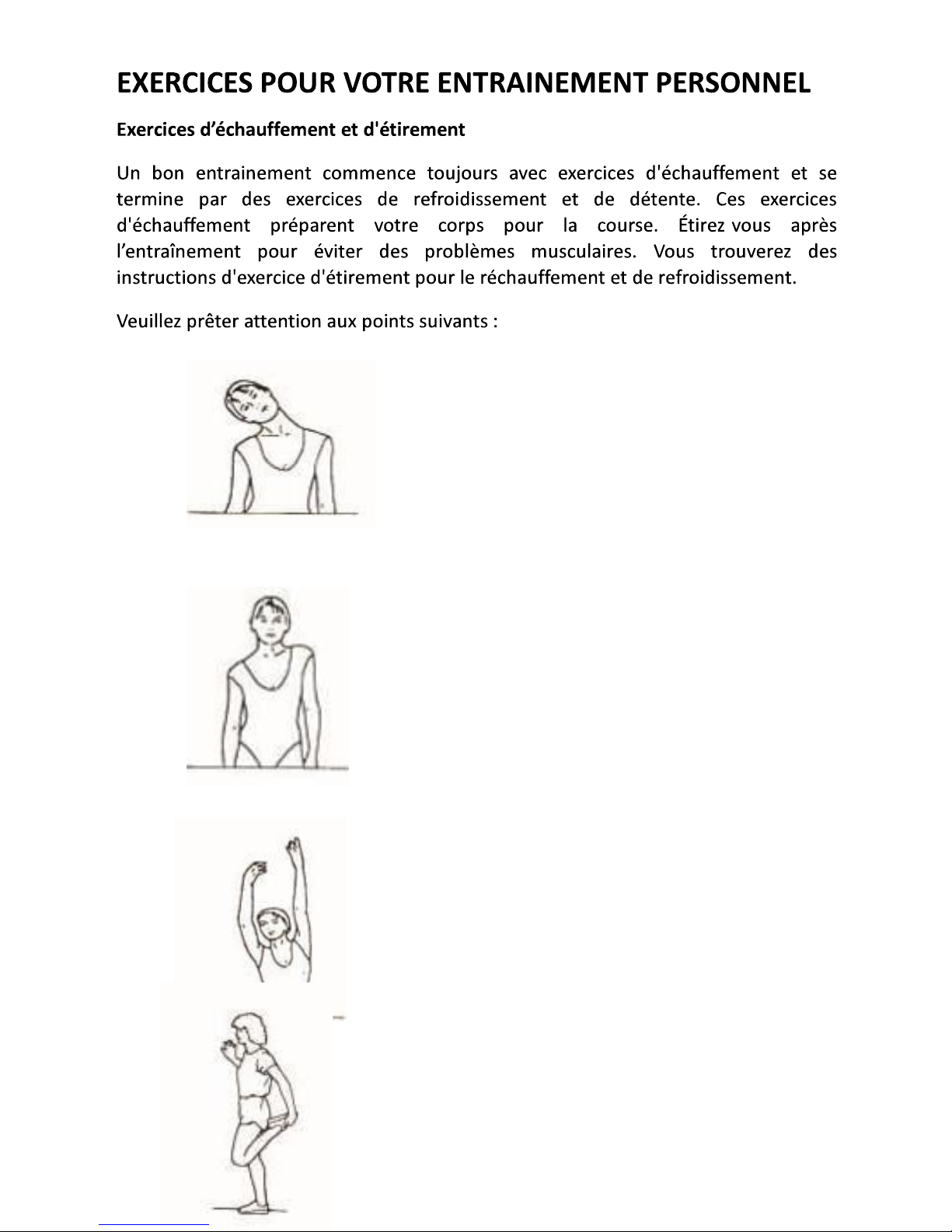

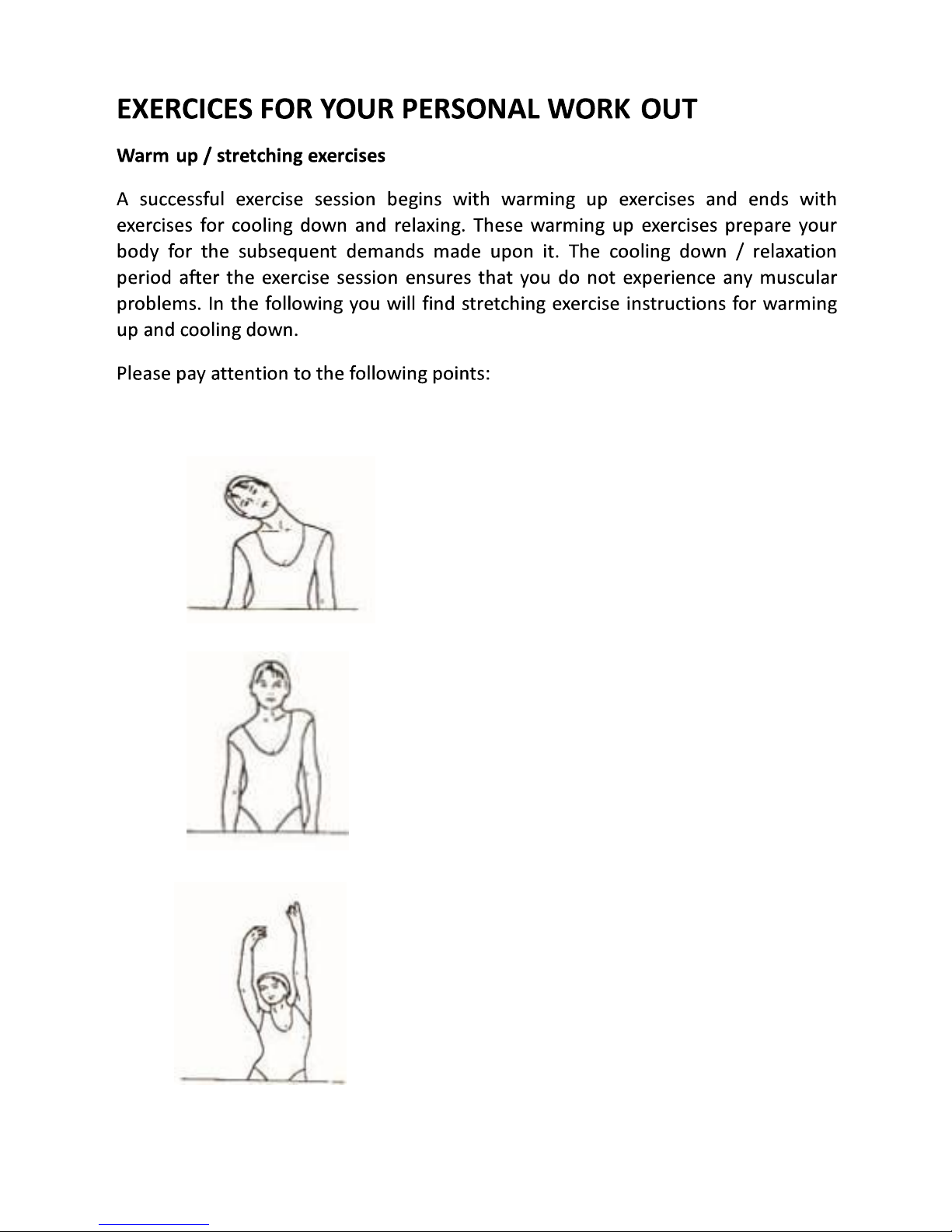

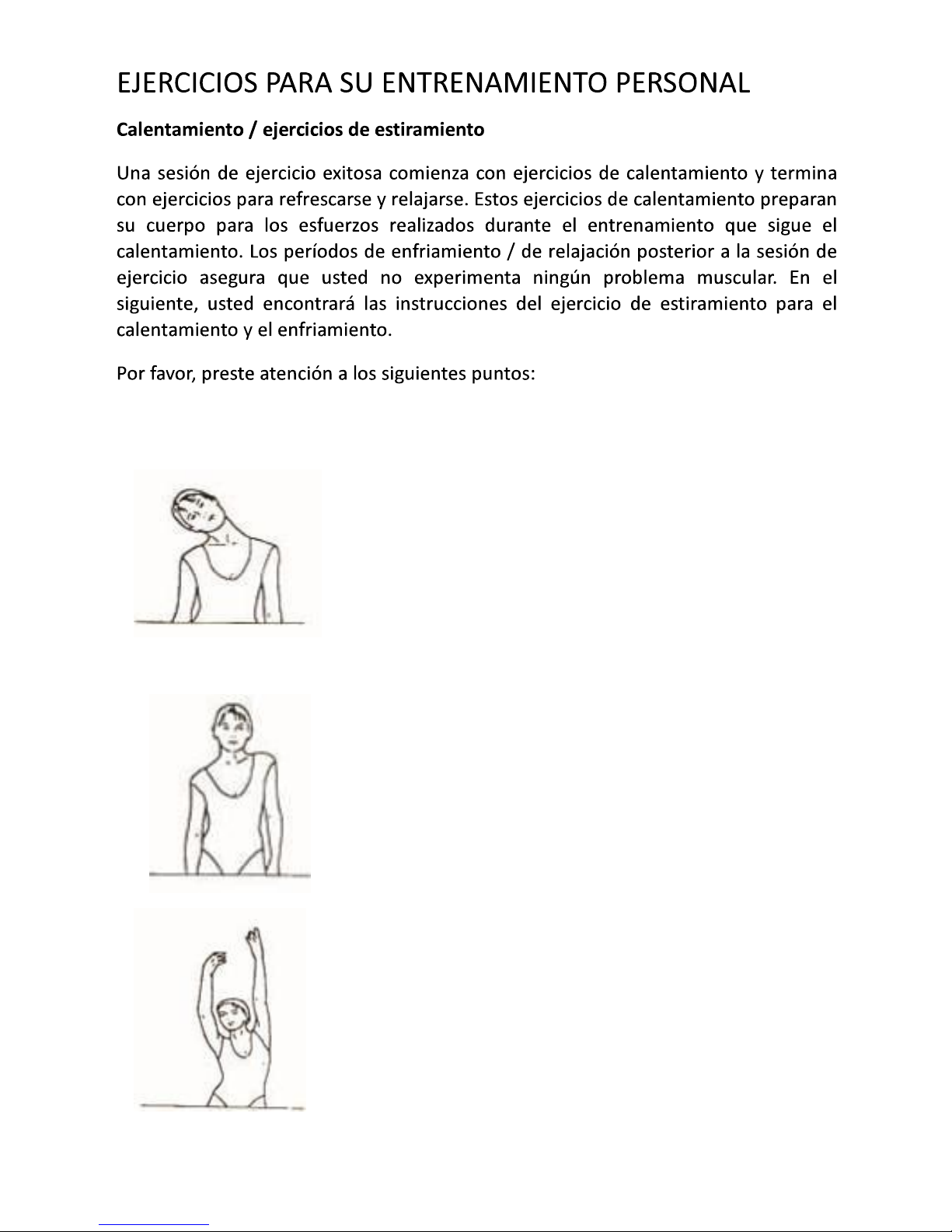

1. NECK EXERCISES
Tilt your head to the right and feel the tension in your
neck. Slowly drop your head down to your chest in a
semi-circle and then turn your head to the left. You
will feel a comfortable tension in your neck again.
You can repeat this exercise alternately several times.
2. EXERCISES FOR THE SHOULDER AREA
Lift the left and right shoulders alternately, or lift both
shoulders simultaneously.
3. ARM STRETCHING EXERCISES
Stretch the left and right arms alternately towards the
ceiling. Feel the tension in your left and right side.
Repeat this exercise several times.
4. EXERCISES FOR THE UPPER THIGH
Support yourself by placing your hand on the wall,
then reach down behind you and lift up your right or
left foot as close to your buttocks as possible. Feel a
comfortable tension in your front upper thigh.
Maintain this position for 30 seconds if possible and
repeat this exercise 2 times for each leg.
5. INSIDE UPPER THIGH
Sit on the floor and place your feet in such a way that
your knees are facing outwards. Pull your feet as close
as possible to your groin. Now press your knees
carefully downwards. Maintain this position for 30-40
seconds if possible.
6. TOUCH TOES
Bend your trunk slowly forwards and try to touch your
feet with your hands. Reach down as far as possible
to your toes. Maintain this position for 20-30 seconds
if possible.
7. EXERCISES FOR THE KNEES
Sit on the floor and stretch out your right leg. Bend
your left leg and place your foot on your right upper
thigh. Now try to reach your right foot with your right
arm. Maintain this position for 30-40 seconds if
possible.
8. EXERCISES FOR THE CALVES/ACHILLES TENDON
Place both hands on the wall and support your full
body weight. Then move your left leg backwards and
alternate it with your right leg. This stretches the back
of the leg. Maintain this position for 30-40 seconds if
possible.
Tapis de course TECHNESS RUN 800
Manuel d’utilisation
Merci de conserver ce manuel,
Il vous sera utile pour le montage,
l’utilisation l’entretien et tout service après-vente.
Merci de lire et de suivre les instructions de cette notice d’utilisation.
-
-
-
-
-
-
-
-
-
-
-
-
-
Structure principale et base Console
Montant verticaux droit et gauche Manuel d’utilisateur
Visserie Clé de sécurité
User’s manual
Clé Allen 1pcs Vis Allen filetée
（M8*20）8pcs
Clé allen coudée 1pcs Clé Allen 1pc
Vis Allen（M8*50*20）4pcs
PARTIES PRINCIPALES DU TAPIS:
Cache moteur Rouleau avant Rouleau arrière
Planche de course Bande de course Rail latéral
(repose pieds)
Cache Cache gauche Cache droit
Console Moteur d’inclinaison Moteur
Clé de sécurité
Poignée
Montant vertical
Capot moteur
Base
Planche de
Bande de course
Cache coté
Rail latéral
Console
-
-
- -
-
-
-
Dispositif de verrouillage
Roues de transport
INSTRUCTIONS D’UTILISATION
CONSOLE
Program
Quick incline
Mode
Quick Speed
Speed +
Incline -
Start/Stop
Incline +
MP3 for option
Speed -
Informations générales:
1. P 0 est définie par l'utilisateur du programme; P1-P124 sont des programmes
préenregistrés; FAT est fonction d’indice de masse corporelle.
2. Grand écran LCD fenêtre, 18 touches, les touches gauche et droite guidon
3. Fonction MP3
4. Vitesse: 1,0 ~ 18,0 KM / H
5. Inclinaison: 0 ~ 15%
6. Pulse: 50 ~ 199 BPM
7. Fonction de protection en cas de poids trop important, fonction de protection de
surtension,
8. Système d'autotest de la fonction, et l'alerte en cas d’anomalie
Fonctions des touches:
1. "PROG": A l’arrêt, elle permet de choisir le programme désiré entre P0-P12, et
FAT.
2. "MODE": 2 fonctions: A l’arrêt, elle permet de choisir l'élément figurant dans le
programme de P0, elle permet de choisir entre le compte rebours du TEMPS,
DISTANCE, ou CALORIE. En P1 - P 12 du programme, le décompte standard est de
30 minutes. Dans le programme de FAT, elle permet de choisir le point FAT.
3. "START": Quand le tapis roulant est à l’arrêt, appuyez sur START, il fonctionnera à
la vitesse minimale; quand il marche, appuyez sur le bouton START, pour mettre
le tapis en pause.
4. "STOP": 2 fonctions: Quand le tapis roulant est en marche, appuyez sur la touche
stop pour l’arrêter. Lorsque le tapis affiche ERR, appuyez sur STOP pour effacer le
message TRE NO.
5. "+": Pour augmenter la vitesse lorsque le tapis est à l’arrêt ou en fonction FAT.
6. "-" : Pour diminuer la vitesse lorsque le tapis est à l’arrêt ou en fonction FAT.
7. "QUICK SPEED": 5 touches de vitesse rapide qui permettent de choisir
directement la vitesse de 6, 8, 10, 12 ou 14 km/h.
8. : Pour augmenter l’inclinaison
9. : Pour diminuer l’inclinaison
10.”QUICK INCLINE”: 5 touches d’inclinaison qui permettent de choisir directement
le degrés d’inclinaison entre 6, 8, 10, 12 ou 14%.

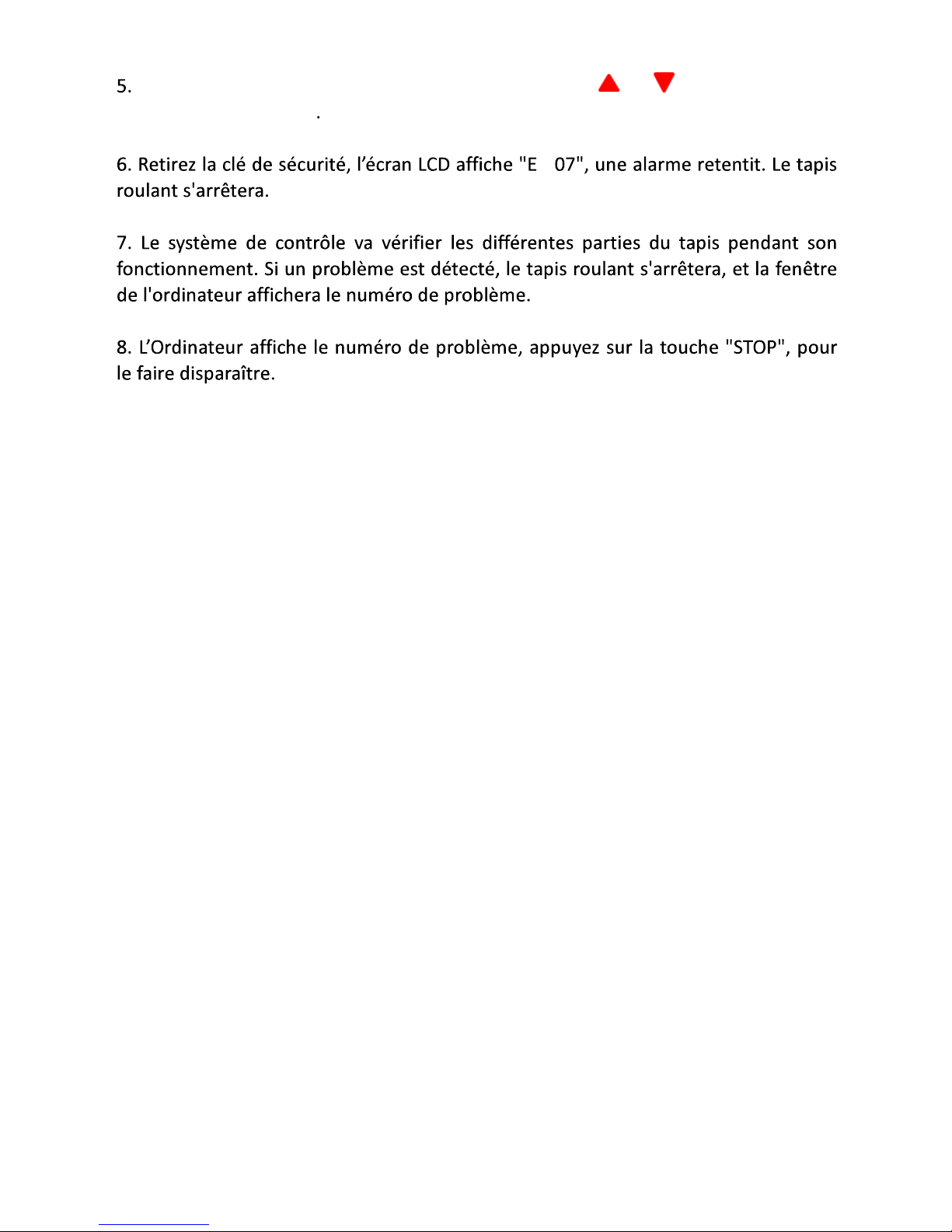

Clé de sécurité:
Retirez la clé de sécurité, l'écran LCD affichera le message "E - 07", vous entendrez
des sonneries d’alerte. Le tapis roulant s'arrêtera. La sonnerie s'arrêtera jusqu'à ce
que vous remettiez la clé de sécurité. Après avoir mis la clé de sécurité, l'ordinateur
se rallumera, et toutes les données seront effacées.
MP3:
Cette fonction est en option.
Instruction d’utilisation:
1. Brancher le tapis à l’électricité et allumez-le. Un signal sonore vous avertit qu’il est
prêt.
2. Insérez la clé de sécurité sur le tapis. L’ordinateur met 2 secondes pour démarrer,
et mettre toutes les valeurs à 0. Le tapis commence par défaut avec le programme
P0.
3. Appuyez sur “PROG” pour choisir entre P0~P12 et FAT program
-
-
-
-
-
-
-
Dans les programmes P0-P12, appuyez sur la touche ou ou "Quick Incline"
pour régler l'inclinaison
-

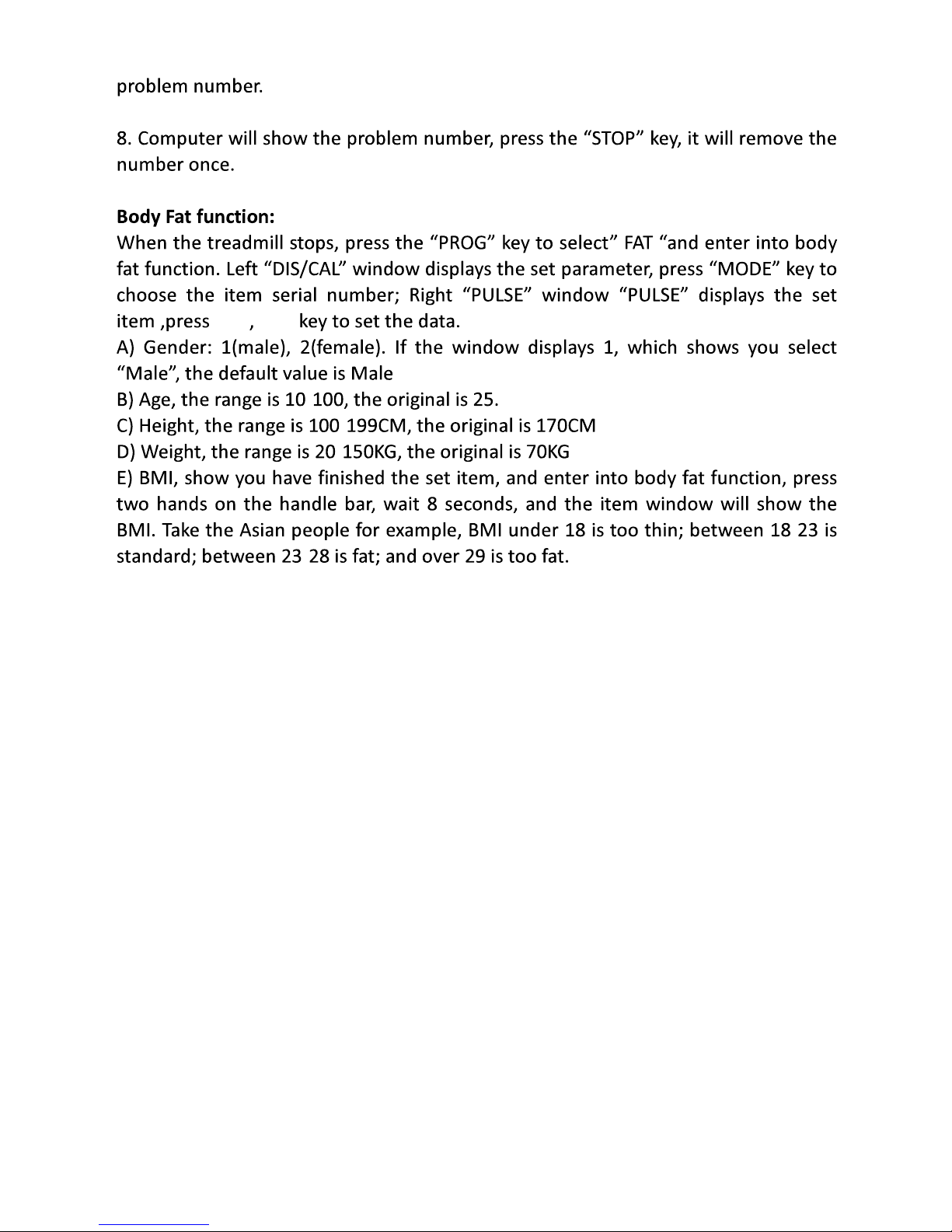

Fonction Body Fat:
Lorsque le tapis est à l’arrêt, appuyez sur la touche "PROGRAM" pour sélectionner la
fonction "FAT". La fenêtre "DIS / CAL" affiche les paramètres. Appuyez sur "MODE"
pour choisir les données à modifier. Appuyez sur les touches "+" ou "-" pour ajuster
les données.
A) Sexe, le 1 (homme), 2 (femme). Si la fenêtre affiche 1, qui montre que vous
sélectionnez "Homme", la valeur par défaut est Homme
B) L'âge, entre 10-100, la valeur par défaut est de 25.
C) Hauteur, entre 100-199cm, la valeur par défaut est 170CM
D) Poids, entre 20-150kg, la valeur par défaut est de 70kg
E) L'IMC (indice de masse corporel). C’est le résultat du test. Appuyez les deux
mains sur les poignées, attendez 8 secondes, et la fenêtre affichera le point l'IMC.
Les interprétations du résultat:
IMC<18 : vous être trop mince
18<IMC<23 : vous êtes dans la moyenne
IMC>29: vous êtes en surpoids
Segments
Programme
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
P1
SPEED
2 3 3 4 5 3 4 5 5 3 4 5 4 3 3 2 INCLINE
1 1 2 2 2 3 3 2 2 3 2 3 2 2 1
1
P2
SPEED
2 3 4 4 6 5 5 6 7 6 5 6 7 4 3 2 INCLINE
2 3 4 3 4 6 6 5 6 7 6 6 5 4 3
2
P3
SPEED
2 3 4 6 6 5 6 7 6 7 6 5 5 4 3 2 INCLINE
3 7 4 4 7 4 8 4 3 7 3 7 5 4 7
3
P4
SPEED
2 3 4 6 6 8 8 7 8 9 8 7 6 4 3 2 INCLINE
3 7 4 5 7 4 8 3 4 8 7 3 4 4 7
3
P5
SPEED
2 4 5 6 7 8 8 9 8 7 7 6 6 5 4 2 INCLINE
2 4 6 8 6 8 5
10
11 8 6 7 6 9 4
2
P6
SPEED
2 4 4 6 7 8 10
10 9 8 7 7 6 4 4 2
INCLINE
3 4 6 8 6 7 5 8 6 9 5 8 7 8 6
3
P7
SPEED
4 6 8
10
12
12
10
12
12
10
12
12
10 8 6 4 INCLINE
2 4 4 6 7 8 10
12
13
13
12
10 8 6 4 2
P8
SPEED
2 3 4 6 7 8 8
10
11
12
10
12
11
10
12
12
INCLINE
2 4 8
10
13 2 4 8 10
13 2 4 8 10
13
2
P9
SPEED
4 6 8
10
12
12 8 10
12
12
12
12
10 8 6 4 INCLINE
13
10 8 4 2 13
10 8 4 2 13
10 8 4 2 2
P10
SPEED
2 4 4 6 2 4 4 6 2 4 4 6 2 4 4 6 INCLINE
2 2 4 4 3 4 5 6 5 6 8 7 8 9 10
10
P11
SPEED
4 6 8
10 4 6 8 10 4 6 8 10 4 6 8 10
INCLINE
10
12
10
12 8 8 7 7 5 6 5 6 4 3 4 3
P12
SPEED
4 8 10
12 4 8
10
12 4 8
10
12 4 8
10
12
INCLINE
13
12
10 8 13
12
10 8 13
12
10 8 13
12
10
8
P13
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
4 8 10
13 4 8
10
13 4 8
10
13 4 8
10
13
P14
SPEED
4 8 10
12 4 8
10
12 4 8
10
12 4 8
10
12
INCLINE
4 8 12
13 4 8
12
13 4 8
12
13 4 8
12
13
P15
SPEED
12
12
10 8 12
12
10 8 12
12
10 8 12
12
10
8
INCLINE
2 3 4 5 6 8 7 8 8 7 7 6 5 4 3
2
P16
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
2 4 5 6 2 4 5 6 2 4 5 6 2 4 5
6
P17
SPEED
2 4 6 8 10
12
12 2 4 6 8
12
12
10 6 2
INCLINE
2 4 6 8 10
12
13
12
13
12
13
10 8 6 4 2
P18
SPEED
4 6 8 4 6 8 4 6 8 4 6 8 4 6 8 2 INCLINE
1 6 8 2 6 8 1 6 8 2 6 8 1 6 8
1
P19
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
10 8 6 4 10 8 6 4 10 8 6 4 10 8 6
4
P20
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
12
10 2 12
10 2 12
10 2 12
10 2 12
10 2 2
P21
SPEED
2 6 12 2 6
12 2 6
12 2 6
12 2 6
12 2 INCLINE
13
10 2 13
10 2 13
10 2 13
10 2 13
10 2 2
P22
SPEED
12 6 2
12 6 2
12 6 2
12 6 2
12 6 2 2 INCLINE
1 4 10 4 6
10 4 6
13 6 8
13 6 8
13
1
P23
SPEED
12 8 6 2 12 8 6 2 12 8 6 2 12 8 6 2 INCLINE
2 3 4 5 6 6 7 8 10
11
12
12
13
13
10
2
P24
SPEED
10 6 4
10 6 4
10 6 4
10 6 4
10 6 4 2 INCLINE
4 4 5 6 7 8 10
10
12
13
12
13
12
13
10
2
MESSAGE
CAUSE
SOLUTION
E1
1. Mauvaise communication entre la
console et le tableau de contrôle de la
console.
2. L’ordinateur est hors service.
3. Le transformateur est HS.
4. Le moteur est hors service.
1. Vérifiez les câbles et les branchements.
2. Vérifiez l’état de l’ordinateur
3. Vérifiez l’état du transformateur.
4. Vérifiez l’état du moteur.
E2
1. Mauvaise connexion du câblage
moteur.
2. Le moteur et le panneau de contrôle
ne sont pas bien reliés.
Arrêter le tapis, s’il retourne à la normale,
alors il peut redémarrer.
1. Vérifiez le moteur.
2. Vérifiez le câblage entre le moteur et le
panneau de contrôle.
S’il y a une mauvaise odeur du contrôleur,
il faut changer le contrôleur.
PROBLEME
CAUSE
ACTION CORRECTIVE
Le tapis de ne fonctionne
pas
a . l’alimentation n’est pas
branchée.
Branchez la prise.
b. La clef de sécurité n’est pas en
place.
Placez la clef de sécurité à sa place.
c .le transformateur n’est pas valide.
Vérifiez le transformateur.
d. le câblage est endommagé.
Vérifiez l’état du câble et faites-le
remplacer si nécessaire.
Arrêt brutal
a .la clef de sécurité est détachée
Branchez la clef de sécurité.
b. problème électronique
Contactez un technicien.
Les boutons de fonctions
ne marchent pas
a. un bouton ne fonctionne pas
Changez le bouton
b .aucun bouton ne fonctionne
a. changez la planche de boutons
E3
1. Le capteur de vitesse n’est pas actif.
2. Le capteur de vitesse n’est pas relié au
panneau de contrôle.
3. Le panneau de contrôle n’est pas actif.
1. Vérifiez le capteur de vitesse et
changez-le si nécessaire.
2. Vérifiez les branchements entre le
panneau de contrôle et le capteur et
changer le panneau si nécessaire.
E4
L’inclinaison ne marche pas
Vérifiez le câblage du moteur d’
inclinaison. Vérifier le câble
d’alimentation du moteur d’inclinaison.
Après vérification, appuyez sur le bouton
d’inclinaison sur le tableau de contrôle, si
l’auto test fonctionne alors vous pouvez à
nouveau l’utiliser.
E5
Le panneau de contrôle est hors service.
Le moteur est hors service
Changez le panneau de contrôle.
Changez le moteur.
E6
Le voltage n’est pas correct
Le tapis ne peut pas fonctionner et ne
s’allume pas
L’ordinateur Affiche E6, les autres
fenêtres ne s’allument pas et fait un bruit
d’alerte 9 fois
Arrêter le tapis, s’il retourne à la normale,
alors il peut redémarrer.
Cause : vérifier la tension électrique, la
tension est inférieure. de 50% au voltage
normal. Utilisez un voltage correct et retestez.
Si vous sentez une mauvaise odeur du
contrôleur, changez-le. vérifiez le câblage
du moteur.
E7
L’ordinateur n’envoie pas de signal de
sécurité.
Vérifiez que la clé de sécurité est bien en
place.
Pas de prise
de pulsations
cardiaques
Les poignées ne sont pas bien connectées.
L’ordinateur ne fonctionne plus.
Vérifiez le câblage.
Changez l’ordinateur.
L’ordinateur
n’affiche pas
toutes les
informations
Une vis est mal serrée.
LE système est hors service.
Vérifiez le montage de l’ordinateur.
Changez l’ordinateur.
ENTRETIEN DU TAPIS
Un bon entretien est très important pour assurer un fonctionnement optimal du
tapis de course. Un entretien inadéquat peut endommager le tapis roulant ou
raccourcir la durée de vie du produit.
Toutes les pièces du tapis doivent être vérifiées et resserrées régulièrement.
Les Pièces usées doivent être remplacées immédiatement.
1. LUBRICATION:
Le tapis de course est lubrifié en usine. Cependant, il est recommandé de vérifier la
lubrification du tapis roulant régulièrement, afin d'assurer un fonctionnement
optimal. Il n'est généralement pas nécessaire de lubrifier le tapis roulant dans la
première année ou avant les 500 premières heures de fonctionnement.
Ensuite, tous les 3 mois de fonctionnement, soulevez le côté de la bande de course
et touchez la surface de la ceinture, le plus loin possible. Si des traces de silicone par
pulvérisation sont trouvées, la lubrification n'est pas nécessaire.
Si la surface est sèche, suivez les instructions suivantes.
Utilisez seulement du silicone sans huile.
2. APPLICATION DU LUBRIFIANT SUR LA BANDE:
Positionnez la ceinture afin que le joint soit situé au centre de la plateforme.
Insérez la valve de pulvérisation dans la bouteille de lubrifiant.
Soulevez la bande d'un côté et pulvérisez de l’avant vers l’arrière de la ceinture.
Répétez ce processus sur l'autre côté de la bande. Vaporisez chaque côté pendant
environ 4 secondes.
Attendez 1 minute pour laisser le silicone se répartir, avant de démarrer la
machine.
3. NETTOYAGE:
Un nettoyage régulier de la ceinture assure une longue vie du produit.
Attention: Le tapis roulant doit être éteint et débranché avant tout nettoyage ou
l'entretien.
Après chaque entrainement: Essuyez la console et les autres surfaces avec un
chiffon doux, propre et légèrement humide pour enlever les résidus de sueur.
Attention: N’utilisez pas de produits abrasifs ou de solvants. Pour éviter
d'endommager l'ordinateur, gardez tous les liquides éloignés. N’exposez pas
l'ordinateur à la lumière directe du soleil.
Une fois par semaine: Pour rendre le nettoyage plus facile, il est recommandé
d'utiliser un tapis sous le tapis roulant. Les chaussures peuvent laisser de la saleté
sur la bande qui peut se déposer ensuite sous le tapis de course.
4. RÉGLAGE DE LA BANDE DE COURSE:
Vous pouvez avoir besoin d'ajuster la bande de course pendant les premières
semaines d'utilisation. Toutes les bandes sont réglées à l'usine. Elle peut se détendre
et se décentrer après utilisation. Un manque de tension est normal pendant la
période de rodage.
Réglage de la tension de la bande:
Si la courroie « glisse » ou est « hésitante » quand vous courrez, cela signifie que la
tension doit être augmentée.
Pour augmenter la tension de la bande:
A. Utilisez la clé de 8mm sur le boulon à gauche de la bande. Tournez la clé dans le
sens des aiguilles d’une montre d’1/4 de tour de tirer pour ajuster le rouleau arrière
et d'augmenter la tension de la courroie.
B. Répétez l'étape 1 sur le boulon à droite de la bande. Vous devez être sûr de
tourner les deux boulons un même nombre de tours, de sorte que le rouleau arrière
restera aligné au châssis.
C. Répétez l’étape 1 et 2 jusqu'à ce que la sensation de « glisse » soit éliminée.
D. Veillez à ne pas trop tendre la courroie. Vous pouvez créer une pression excessive
sur rouleaux arrière et avant, et les endommager. Ils feraient alors un bruit excessif.
POUR DIMINUER LA TENSION DE LA BANDE, TOURNEZ LES 2 VIS DANS LE SENS
INVERSE DES AIGUILLES D’UNE MONTRE DU MEME NOMBRE DE TOURS DE
CHAQUE COTES.
Vis de réglage
Moteur
Rouleau avant
Courroie
Centrage de la bande de course:
Lorsque vous courrez, vous pouvez pousser plus fort avec un pied et décaler la
bande. Ce décalage est normal et la bande se recentrera en tournant à vide. Si la
bande reste décentrée, il faudra l’ajuster manuellement.
Démarrez le tapis roulant sans personne sur le tapis de course, réglez-vous sur 6
km/h.
1. Observez vers quel côté la bande se dévie.
- Si elle tire du côté gauche, tournez le boulon gauche de réglage d’1/4 tour vers la
droite et tournez le boulon droit de réglage d’1/4 tour vers la gauche.
- Si elle tire du côté droit, tournez le boulon de réglage de droite dans le sens des
aiguille d’une montre d’1/4 tour et tournez le boulon de réglage de gauche dans le
sens inverse des aiguille d’une montre d’1/4 tour.
- Si la bande n'est toujours pas centrée, répéter l'étape précédente jusqu'à ce qu’elle
soit centrée.
2. Lorsque le réglage est terminée, augmentez la vitesse jusqu’à 16km/h et vérifiez
que le tapis fonctionne correctement. Répétez les étapes ci-dessus si cela est
nécessaire.
Si la procédure ci-dessus ne parvient pas à résoudre le décalage, vous devrez
augmenter la tension de la courroie.
5. RANGEMENT:
Conserver votre tapis de course dans un environnement propre et sec. Assurez-vous
que l’appareil est débranché.

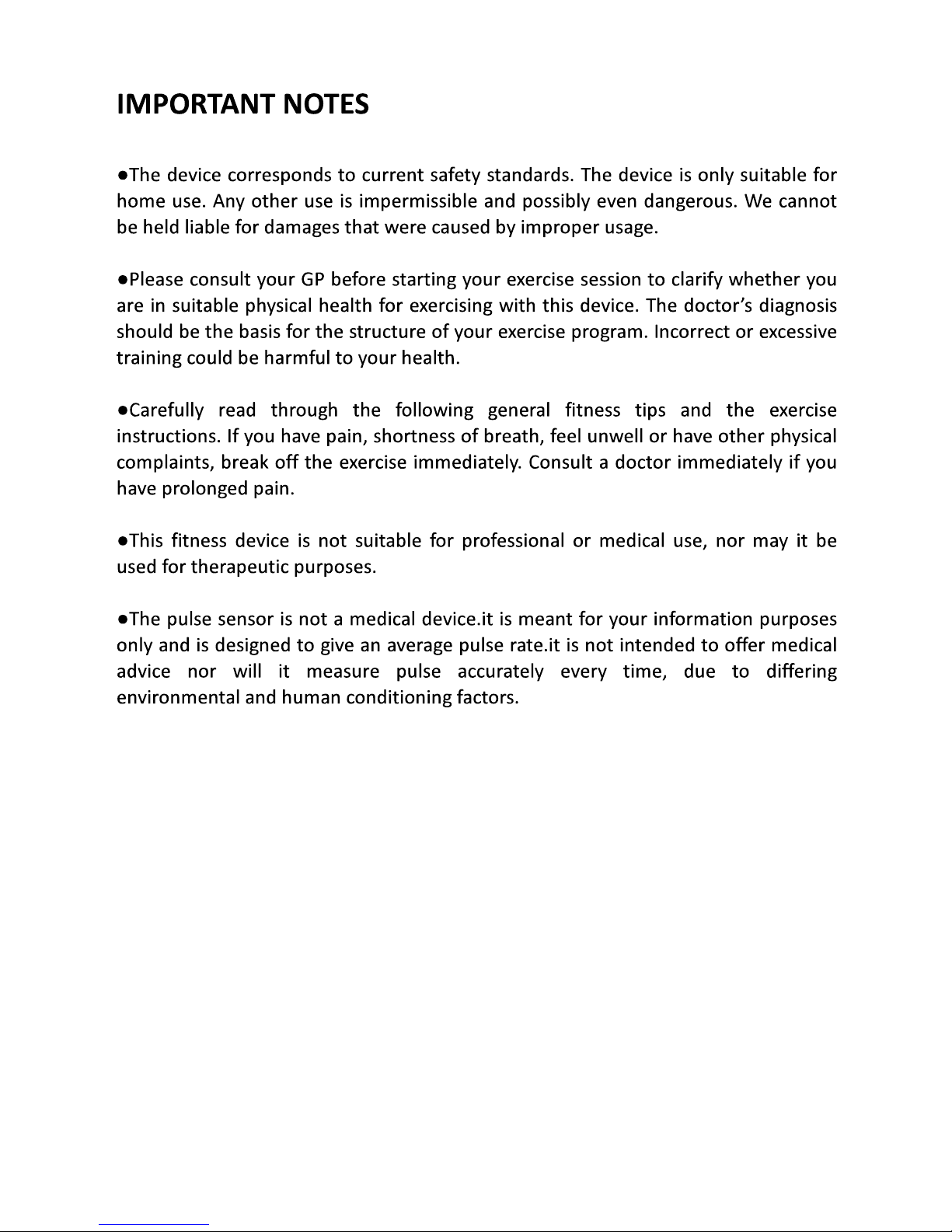

REMARQUES IMPORTANTES
L'appareil correspond aux normes de sécurité actuelles. L'appareil ne convient que
pour un usage domestique. Nous nous dégageons de toute responsabilité en cas
d’usage non adaptée.
Consultez votre médecin avant de commencer votre entraînement. Il pourra vous
aider à établir votre programme d'exercices pour un meilleur résultat en toute
sécurité. L’entraînement excessif et inadapté peut nuire à votre santé.
Lisez attentivement les conseils suivants remise en forme générale et les
instructions de l'exercice. Si vous ressentez des douleurs, essoufflement, malaise ou
avoir d'autres plaintes physiques, arrêtez-vous immédiatement et reposez-vous.
Consultez un médecin immédiatement si vos douleurs continuent.
Cet appareil de fitness n'est pas adapté pour un usage professionnel ou médical, ni
être utilisé à des fins thérapeutiques.
Le capteur de pouls est un appareil permettant de comparer vos performances
d’un entraînement à un autre. Mais il ne peut être utilisé à des fins médicales.
LISTE DES PIECES DETACHEES
N°
DESCRIPTION
Qté.
N°
DESCRIPTION
Qté.
1
Cadre de base
1
29
Clé Allen ST3*10
2
2
Cadre de plateforme
1
30
Rondelle Φ5
1 3 Cadre d’inclinaison
1
31
Attache câble
1
4
Support droit
1
32
Couverture Poudre métal
Φ17*Φ10*12
4
5
Support gauche
1
33
Boulon hexagonal fileté M10
4
6
Cadre ordinateur
1
34
Boulon hexagonal fileté M8
6 7 Cadre moteur
1
35
Ressort
1
8
Accessoires de connexion
Ezfit
1
36
Rondelle Φ10
4
9
Inner hex half thread bolt
M10*60*20
1
37
Rondelle Φ8
15
10
Boulon hexagonal M10*35*20
5
38
Capteur de vitesse
1
11
Boulon hexagonal M8*50*20
6
39
Câble (rouge )
1
12
Boulon hexagonal M8*45*20
1
40
Câble (noir)
1
13
Boulon hexagonal M8*40*20
1
41
Interrupteur
1
14
Boulon hexagonal M8*30*20
3
42
Cadre fusible
1
15
Boulon hexagonal demi fileté
l M8*50
1
43
Attache câble
1
16
Boulon hexagonal fileté
M8*75
3
44
Câble alimentation
1
17
Boulon hexagonal fileté
M8*30
2
45
Protection décoration
4
18
Vis hexagonale filetée M8*15
4
46
Cache moteur
1
19
Vis hexagonale filetée M8*10
2
47
rail latéral
2
20
Vis hexagonale filetée M8*20
8
48
Rail décoration
2
21
Boulon cruciforme t M8*25
2
49
cache (gauche)
1
22
Boulon cruciforme M6*25
4
50
cache (droit)
1
23
Boulon cruciforme M6*8
4
52
Roue Φ46
2
24
Boulon cruciforme M5*10
6
53
Rondelle
2
25
Boulon cruciforme M4*10
6
54
Roue Φ62
2
26
Boulon cruciforme M8*30
1
55
Cache ordinateur ‘bas))
1
27
Boulon cruciforme ST4*16
42
56
Cache ordinateur (haut)
1
28
Boulon cruciforme ST4*15
12
57
PCB
1
N°
DESCRIPTION
Qté.
N°
DESCRIPTION
Qté.
58
Mousse de poignées
2
70
Protection
2
59
Protection ronde
2
71
Amorti
1
60
Poignées à prise de pulsation
2
72
Protection carré
4
61
Câble ordinateur L=600
1
73
Courroie moteur
1
62
Câble de support L= 1050
1
74
Bande de course
1
64
Câble de protection
1
75
Mousse
2
65
Cache
2
76
Moteur d’inclinaison
1
66
Plateforme de course
1
77
Contrôleur
1
67
Rouleau avant
1
78
Clé de sécurité
1
68
Rouleau arrière
1
79
Protection carré 35*30*t3.0*Φ9
4
69
Moteur
1
-
-
-
-
-
1. EXERCISES POUR LE COUP
Inclinez votre tête vers la droite pour étier votre cou.
Baissez lentement la tête vers le bas vers votre
poitrine dans un demi-cercle, puis tournez votre tête
vers la gauche.
Répétez cet exercice plusieurs fois dans un sens puis
dans l’autre.
2. EXERCISES POUR LES EPAULES
Soulevez les épaules gauche et droite en alternance,
puis les deux épaules en même temps.
3. EXERCISES POUR LES BRAS
Étirez le bras gauche et droit alternativement vers le
plafond.
Répétez cet exercice plusieurs fois.
4. EXERCISES POUR LE HAUT DES CUISSES
Prenez appui en plaçant votre main sur le mur, levez
votre pied droit ou gauche aussi proche de vos fesses
que possible. Vous devez sentir une légère tension
dans la cuisse. Maintenez cette position pendant 30
secondes, si possible et répétez cet exercice deux fois
pour chaque jambe.
5. EXERCICES POUR LES ABDUCTEURS
Assez-vous sur le sol et placez vos pieds l’un contre
l’autre, genoux vers l'extérieur. Placez vos pieds le
plus près possibles du corps. Maintenant, appuyez sur
vos genoux vers le bas. Maintenez cette position
pendant 30-40 secondes, si possible.
6. TOUCHER LES ORTEILS
Pliez lentement le tronc vers l'avant et essayez de
toucher vos pieds avec vos mains. Allez le bas possible
pour toucher vos orteils. Maintenez cette position
pendant 20-30 secondes, si possible.
7. EXERCISES POUR LES GENOUX
Placez les deux mains sur le mur et portez tout votre poids
sur le mur. Déplacez votre jambe gauche vers l’arrière en la
tendant, et poussez dessus. Maintenez votre position
pendant 30-40 secondes si possible. Changez de jambe et
recommencer.
8. EXERCISES POUR LES MOLLETS
Placez les deux mains sur le mur et portez tout votre
poids sur le mur. Déplacez votre jambe gauche vers
l’arrière en la tendant, et poussez dessus. Maintenez
votre position pendant 30-40 secondes si possible.
Changez de jambe et recommencer.
Cinta de correr motorizada TECHNESS RUN 300
Manual de utilización del usuario
Conserve este manual de utilización como referencia.
Lea y aplique las instrucciones de este manual de utilización.
-

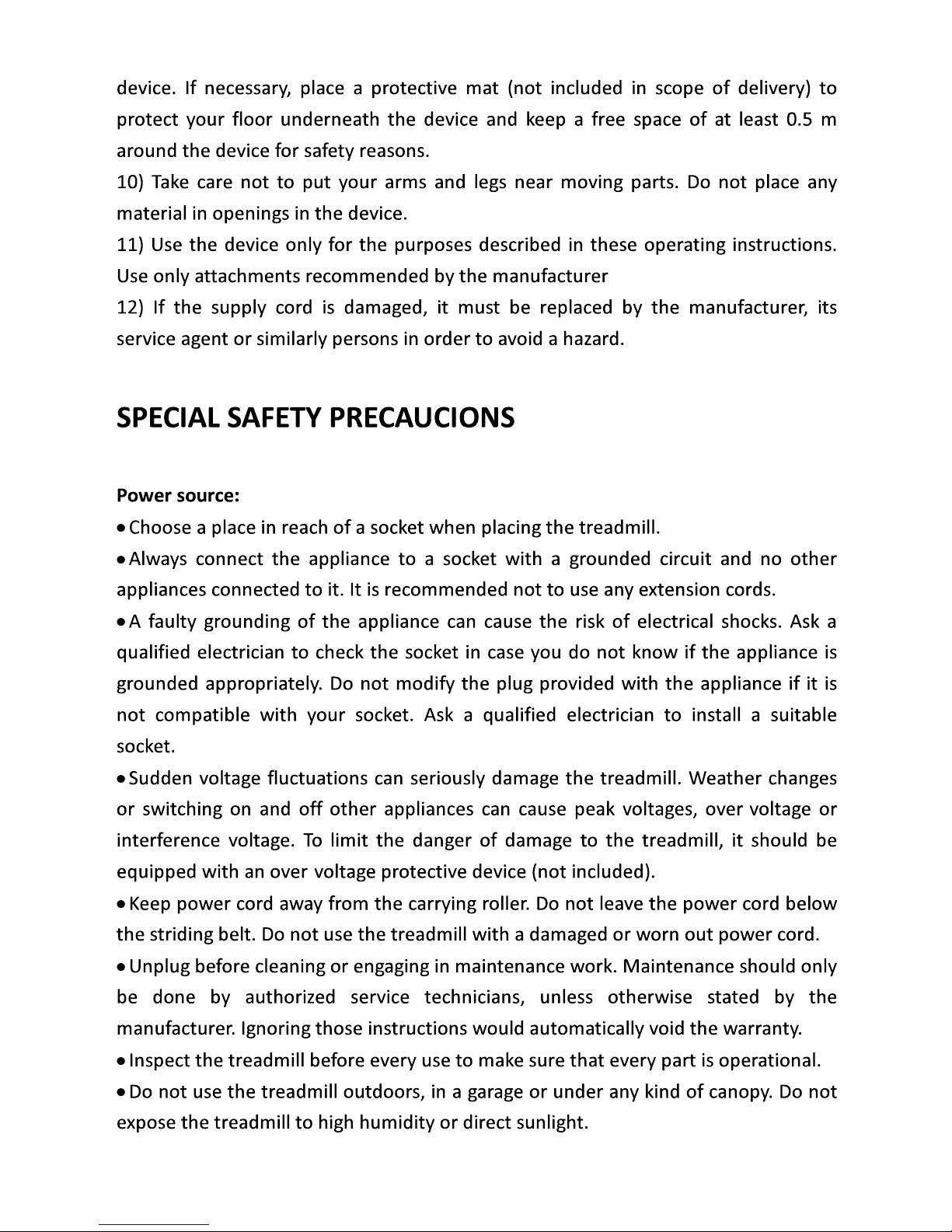

Fuente de alimentación:
Escoja un lugar cerca de una toma de corriente para colocar la cinta.
Siempre conecte el aparato a un enchufe con un circuito de toma de conexión a
tierra con no otro aparato conectado. Se recomienda no utilizar cables de extensión.
Una conexión a tierra del aparato defectuosa puede provocar el riesgo de
descargas eléctricas. Pida a un electricista calificado para que revise el enchufe en
caso de que no se sabe si el aparato está adecuadamente conectado a tierra. No
modifique el enchufe suministrado con el aparato si no es compatible con la toma.
Pídelo a un electricista calificado para que instale una toma adecuada.
Fluctuaciones repentinas de voltaje pueden dañar seriamente la cinta. Los cambios
de clima o encender y apagar los aparatos pueden causar picos de tensión,
sobretensiones o interferencias de tensión. Para limitar los riesgos de daño en la
cinta, que deben estar equipados con un dispositivo de protección de sobretensión
(no incluido).
Mantenga el cable de alimentación alejado de los rodillos de transporte. No deje el
cable de alimentación por debajo de la banda de carrera. No utilice la cinta con un
cable de alimentación dañado o desgastado.
Desenchufe antes de limpiar o de realizar trabajos de mantenimiento. El
mantenimiento sólo debe ser realizado por servicios técnicos autorizados, a menos
que se indique lo contrario por el fabricante. Omitir esas instrucciones anulará
automáticamente la garantía.
Inspeccione la cinta antes de cada uso para asegurarse que cada parte esté en
buen estado de marcha
No utilice la cinta de correr al aire libre, en un garaje o bajo cualquier tipo de
cubierta. No exponga la cinta a una alta humedad o a la luz directa del sol.
Nunca deje la cinta de correr desatendida.
Asegúrese que la banda de carrera siempre sea tendida. Ponga en marcha la banda
antes de subir encima
Cuadro principal y base Consola
Poste de soporte izquierdo y derecho Manual de usuario
Tornilleria Llave de seguridad
User’s manual
Cross Allen llave 1pcs Tornillo rosca completa
（M8*20）8pcs
Cross Allen llave 1pcs Llave Allen hexagonal 1pc
Tornillo Allen（M8*50*20）4pcs
PARTES PRINCIPALES DE LA CINTA DE CORRER:
Cubierta de motor Rodillo delantero Rodillo de reverso
Plata de carrera Banda de carrera Riel lateral
Pies Protección trasera Protección delantera
(izquierda) (derecha)
Consola Motor de inclinación Motor
Llave de seguridad
Manillar
Montante vertical
Tapa del motor
Base
Plata de
Banda de carrera
Protecciones
traseras
Riel lateral
Consola
-
Dispositivo de bloqueo
Ruedas de transporte
INSTRUCCIONES DE UTILIZACION
CONSOLA
Program
Quick incline
Mode
Quick Speed
Speed +
Incline -
Start/Stop
Incline +
MP3 for option
Speed -
Informaciones generales:
1. P 0 es un programa definido por el usuario; P1-P24 son preestablecidos
programas FAT es la función de la grasa corporal
2. Grande pantalla LCD, 18 teclas, teclas de las manillas de izquierda y de derecha
3. Función MP3 (en opción)
4. Velocidad: 1,0 ~ 18,0 KM / H
5. Inclinación: 0 ~ 15%
6. Pulso: 50 ~ 199BPM
7. Función de protección de exceso de peso, función de protección contra las
sobretensiones, etc.
8. Función de autocontrol del sistema y alerta de situaciones anormales
Fonctions des touches:
1."PROG", tecla directa de programa: cuando el sistema se para, puede elegir el
programa personalizado por el usuario, y los programas preestablecidos P1-P24, y
el programa FAT.
2."MODE", tecla directa de modo. Dos funciones: cuando la cinta se para, se puede
elegir la configuración del programa P0, usted puede elegir TIME COUNT DOWN--
-DISTANCE COUNT DOWN —-CALORIES COUNT DOWN---TIME COUNT; En los
programas P1 - P 24, el tiempo de cuenta atrás está de 30 minutos, apretar la
tecla permite volver atrás. En el programa FAT, se puede elegir sus parámetros.

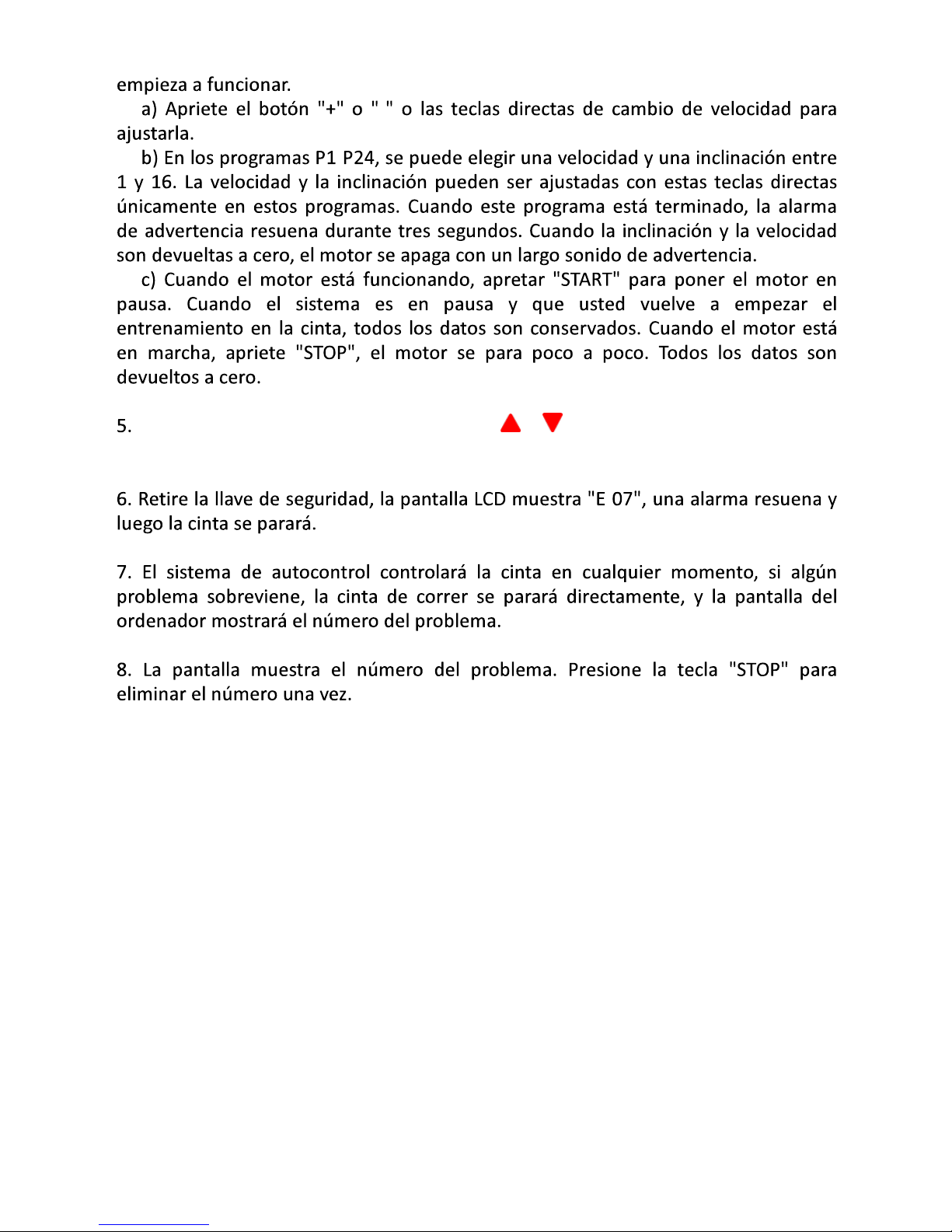

3 "START", tecla directa de inicio: cuando la cinta está parada, apriete la tecla de
inicio, funcionará a la velocidad más baja. Durante la utilización, apriete el botón,
se pondrá en pausa.
4. "STOP". Dos funciones: 1.Cuando la cinta está funcionando, presione la tecla de
parada, se parará la cinta. 2. Cuando aparece la información ERR, apretar la tecla
permite borrar esta información.
5. Tecla "+": aumento de la velocidad cuando la cinta está parada o en función FAT.
Cuando la cinta está encendida, es la tecla que permite el aumento de la
velocidad.
6. Tecla "-": reducción de la velocidad cuando la cinta está parada o en función FAT,
es la tecla que permite la diminución de la velocidad.
7. Teclas "QUICK SPEED": 5 teclas directas de velocidad. Se puede elegir las
velocidades 3, 6, 9, 12, 14,16 directamente.
8. : Tecla de aumento de la inclinación
9. : Tecla de diminución de la inclinación
10. “QUICK INCLINE”: 5 teclas directas de inclinación: se pueden elegir directamente
la inclinaciones 4, 6, 8, 10,12%
Teclas de seguridad:
Retirar la llave de seguridad, la pantalla LCD muestra "E-07", una alarma suena, el
sonido dura un medio segundo cada dos segundos, una vez, luego la cinta se parará
directamente. El sonido sigue hasta que la llave de seguridad sea apretada. Después
de esta operación, la pantalla mostrará dos segundos, y luego todos los datos se
borrarán.
MP3:
Esta función es en opción.
Instrucciones de seguridad:
1. Conecte el enchufe, encienda la cinta de correr, y entonces el sonido de
advertencia va a resonar.
2. Ponga la llave de seguridad en la cinta, 2 segundos aparecen en la pantalla, y
luego todos los datos se borran. La cinta está en el programa P0.
3. Apriete el botón "PROG" para elegir el programa deseado: P0 ~ P24 o el programa
FAT
-
-
-
-
-
-
-
En los programas P0-P24, apriete el botón o o "Quick Incline" para ajustar la
inclinación.
-
Función de grasa corporal:
Cuando la cinta se para, presione el botón "PROG" para seleccionar "FAT" y
entrar en la función de “grasa corporal”. La pantalla de izquierda "DIS/CAL"
muestra los parámetros definidos, presione el botón "MODE" para seleccionar los
parámetros. La pantalla derecha "PULSE" muestra los datos, presione la tecla "+" o
"-" para definir los parámetros.
A) Sexo: el 1 (hombre) / 2 (mujer). Si la pantalla muestra 1, significa que
"Hombre" ha sido seleccionado. El estándar es masculino
B) La edad: entre 10 y 100 años, el estándar es 25.
C) La altura: entre 100 y 199 cm, 170 cm es el estándar
D) El peso: entre 20 y 150kg, el estándar es de 70kg
E) El IMC: muestra que el paso de configuración es terminado. Entonces
entre en la función de grasa corporal, empuje las dos manos en el manillar, espere
8 segundos, y la pantalla mostrará el IMC. El índice de masa corporal debajo de 18
significa que la persona es demasiado delgada, entre 18-23 es normal, entre 23 y
28 es une persona en sobrepeso y más de 29 significa que es obesa.
Segmentos
Programas
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
P1
SPEED
2 3 3 4 5 3 4 5 5 3 4 5 4 3 3 2 INCLINE
1 1 2 2 2 3 3 2 2 3 2 3 2 2 1
1
P2
SPEED
2 3 4 4 6 5 5 6 7 6 5 6 7 4 3 2 INCLINE
2 3 4 3 4 6 6 5 6 7 6 6 5 4 3
2
P3
SPEED
2 3 4 6 6 5 6 7 6 7 6 5 5 4 3 2 INCLINE
3 7 4 4 7 4 8 4 3 7 3 7 5 4 7
3
P4
SPEED
2 3 4 6 6 8 8 7 8 9 8 7 6 4 3 2 INCLINE
3 7 4 5 7 4 8 3 4 8 7 3 4 4 7
3
P5
SPEED
2 4 5 6 7 8 8 9 8 7 7 6 6 5 4 2 INCLINE
2 4 6 8 6 8 5
10
11 8 6 7 6 9 4
2
P6
SPEED
2 4 4 6 7 8 10
10 9 8 7 7 6 4 4 2
INCLINE
3 4 6 8 6 7 5 8 6 9 5 8 7 8 6
3
P7
SPEED
4 6 8
10
12
12
10
12
12
10
12
12
10 8 6 4 INCLINE
2 4 4 6 7 8 10
12
13
13
12
10 8 6 4 2
P8
SPEED
2 3 4 6 7 8 8
10
11
12
10
12
11
10
12
12
INCLINE
2 4 8
10
13 2 4 8 10
13 2 4 8 10
13
2
P9
SPEED
4 6 8
10
12
12 8 10
12
12
12
12
10 8 6 4 INCLINE
13
10 8 4 2 13
10 8 4 2 13
10 8 4 2 2
P10
SPEED
2 4 4 6 2 4 4 6 2 4 4 6 2 4 4 6 INCLINE
2 2 4 4 3 4 5 6 5 6 8 7 8 9 10
10
P11
SPEED
4 6 8
10 4 6 8 10 4 6 8 10 4 6 8 10
INCLINE
10
12
10
12 8 8 7 7 5 6 5 6 4 3 4 3
P12
SPEED
4 8 10
12 4 8
10
12 4 8
10
12 4 8
10
12
INCLINE
13
12
10 8 13
12
10 8 13
12
10 8 13
12
10
8
P13
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
4 8 10
13 4 8
10
13 4 8
10
13 4 8
10
13
P14
SPEED
4 8 10
12 4 8
10
12 4 8
10
12 4 8
10
12
INCLINE
4 8 12
13 4 8
12
13 4 8
12
13 4 8
12
13
P15
SPEED
12
12
10 8 12
12
10 8 12
12
10 8 12
12
10
8
INCLINE
2 3 4 5 6 8 7 8 8 7 7 6 5 4 3
2
P16
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
2 4 5 6 2 4 5 6 2 4 5 6 2 4 5
6
P17
SPEED
2 4 6 8 10
12
12 2 4 6 8
12
12
10 6 2
INCLINE
2 4 6 8 10
12
13
12
13
12
13
10 8 6 4 2
P18
SPEED
4 6 8 4 6 8 4 6 8 4 6 8 4 6 8 2 INCLINE
1 6 8 2 6 8 1 6 8 2 6 8 1 6 8
1
P19
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
10 8 6 4 10 8 6 4 10 8 6 4 10 8 6
4
P20
SPEED
4
12 4 12 4 12 4 12 4 12 4 12 4 12 4 12
INCLINE
12
10 2 12
10 2 12
10 2 12
10 2 12
10 2 2
P21
SPEED
2 6 12 2 6
12 2 6
12 2 6
12 2 6
12 2 INCLINE
13
10 2 13
10 2 13
10 2 13
10 2 13
10 2 2
P22
SPEED
12 6 2
12 6 2
12 6 2
12 6 2
12 6 2 2 INCLINE
1 4 10 4 6
10 4 6
13 6 8
13 6 8
13
1
P23
SPEED
12 8 6 2 12 8 6 2 12 8 6 2 12 8 6 2 INCLINE
2 3 4 5 6 6 7 8 10
11
12
12
13
13
10
2
P24
SPEED
10 6 4
10 6 4
10 6 4
10 6 4
10 6 4 2 INCLINE
4 4 5 6 7 8 10
10
12
13
12
13
12
13
10
2
SÍNTOMA
CAUSA
SOLUCION
E01
1. conexión del cable defectuosa
1.verifique el cable
2. consola defectuosa
2. verifique la consola
3. transformador defectuoso
3. Verifique el transformador
4. motor defectuoso
4. verifique el motor
E02
1. cable del motor o motor
defectuoso
Verifique el motor
2. mala conexión del cable del
motor y del panel de control
Verifique la conexión del motor al
panel de control
E03
1. el captor de velocidad no se fija
bien
1. verifique la conexión al captor de
velocidad
2. el captor de velocidad es
defectuoso
2.cambie el captor de velocidad
3. el captor de velocidad y el panel
de control no se conectan bien
3. verifique la conexión entre el captor
de velocidad y el panel de control
4. panel de control defectuoso
4. cambie el panel de control
E05
1. panel de control defectuoso
1. cambie el panel de control
2. motor defectuoso
2. cambie el motor
E07
La consola no tiene ninguna señal
de seguridad.
Verifique el emplazamiento de la llave
de seguridad e insértala
correctamente
No pulsación
1.el cable de la pulsación no se
conecta bien
1.verifique la conexión del sistema de
captor de pulsación
2. equipo de banda del cableado
2. cambie la consola
La consola no
muestra todas
las pantallas
1. el tornillo en la consola no se fija
bien
1. fijar el tornillo
2. sistema defectuoso
2. cambie la consola
Problema
Causa probable
Acción correctiva
La cinta de correr no
funciona
a. enchufe no conectado
Conecte el enchufe.
b. interruptor de seguridad no
insertado
Inserte el interruptor de seguridad
c. transformador no funciona
Verifique el transformador.
d. conjunto de cable quemado
Verifique el conjunto de cable.
Parada súbita
a. llave de seguridad apagada
Ponga la llave de seguridad.
b. problema del sistema
Contacte el servicio técnico.
Las teclas directas no
funcionan
a. teclas directas no funcionan
Cambie la tecla.
b .ningún tecla funciona
a. cambie la plaqueta de la tecla
b. cambie la plaqueta de la
consola
c. cambie la consola
MANTENIMIENTO DE LA CINTA
Un mantenimiento adecuado es muy importante para asegurar una condición
impecable y el funcionamiento de la cinta. Un mantenimiento inadecuado puede
causar daños en la cinta o acortar la vida útil del aparato.
Todas las partes de la cinta deben ser revisadas y apretadas con regularidad. Las
piezas desgastadas deben ser sustituidas inmediatamente.
1. LUBRICACIÓN:
La cinta ya es lubricada en fábrica. Sin embargo, se recomienda comprobar la
lubricación de la cinta de correr con regularidad, para asegurar un funcionamiento
óptimo de la cinta. Generalmente, no es necesario lubricar la cinta en el primer año
o en las primeras 500 horas de funcionamiento.
Después de cada 3 meses de utilización, levante los lados de la cinta de correr y
observe la superficie de la cinta, en la medida de lo posible. Si trazas de silicona se
encuentran, la lubricación no es necesaria.
Si la superficie parece seca, refiérase a las siguientes instrucciones.
Sólo utilizar un aerosol de silicona sin aceite.
2. APLICACIÓN DE LUBRICANTE EN LA CINTA:
Coloque la banda para que la costura vuelva en el centro del aparato.
Inserte la válvula del espray en la cabeza del contenedor de lubricante.
Levante la banda en un lado y mantener la válvula de pulverización a una cierta
distancia de la parte delantera de la banda y de la plataforma. Comience en la parte
delantera de la banda. Oriente la válvula de espray en la dirección de la parte
trasera. Repita esta operación en el otro lado de la banda. Pulverice cada lado
durante unos 4 segundos.
Espere un minuto para que el espray de silicona se extienda.
3. LIMPIEZA:
La limpieza regular de la banda de carrera asegura una larga vida del producto.
Advertencia: la cinta debe estar apagada para evitar descargas eléctricas. El cable
de alimentación debe ser retirado de la base, antes de iniciar la limpieza o el
mantenimiento.
Después de cada entrenamiento: limpiar la consola y otras superficies con un paño
suave e húmedo para eliminar los residuos de sudor.
Precaución: no utilice productos abrasivos o disolventes. Para evitar cualquier daño
del equipo, mantener todo tipo de líquido alejado. No exponerlo a la luz directa del
sol.
Cada semana: para facilitar la limpieza, se recomienda utilizar una estera en la
cinta de correr. Los zapatos pueden dejar suciedades en la cinta y caer por debajo de
la cinta. Limpiar la estera en la cinta una vez por semana.
4. AJUSTE DE LA BANDA:
Es posible que usted debiera ajustar la banda de carrera durante las primeras
semanas de uso. Todas las bandas fueron correctamente configuradas en la fábrica.
Una banda puede descentrarse después de su uso. El estiramiento es normal
durante el período de rodaje.
Ajuste de la tensión de la banda:
Si la banda parece como deslizarse o vacilar cuando usted coloque los pies sobre ella
durante la carrera, se puede que la tensión de la banda tiene que ser aumentada.
Para incrementar la tensión de la banda:
A. Coloque la llave de 8 mm en el tornillo de tensión ubicado en la izquierda de la
banda. Gire la llave hacia la derecha 1 / 4 vuelta a sacar el rodillo y el aumento de la
tensión de la correa.
B. Repita el paso 1 para el tornillo de tensión de la derecha. Asegurarse que los dos
tornillos sean apretados con el mismo número de vueltas.
C. Repita los pasos 1 y 2 hasta que no hay más deslizamiento.
D Tenga cuidado de no tensar demasiado la banda de carrera, ya que puede crear
una presión excesiva en la parte delantera y los rodamientos del rodillo trasero. Una
banda de carrera demasiada tensada puede dañar los rodamientos de rodillos.
Tornillos de tension
Motor
Rodillo delantero
Correa
PARA DISMINUIR LA TENSIÓN DE LA BANDA DE CARRERA, GIRE AMBOS
TORNILLOS EN SENTIDO CONTRARIO A LAS AGUJAS DEL RELOJ Y EL MISMO
NÚMERO DE VUELTAS.
Centrar la banda de carrera:
Durante la carrera, usted puede apretar más con un pie que con el otro. La
intensidad de la desviación depende de la fuerza que un pie ejerce en relación al
otro. Esta desviación puede hacer que la banda se descentra. Esta desviación es
normal y la banda de carrera se centrará cuando el usuario desciende del aparato. Si
la banda de correr permanece realmente descentrada, usted tendrá que centrar la
banda a mano.
Pone la cinta de correr en marcha sin nadie sobre la máquina, presione la tecla
“FAST” hasta que la velocidad alcance 6 km/h.
1. Observe si la banda de carrera se va hacia el lado derecho o izquierdo de la
plataforma.
- Si la banda de carrera se va a la izquierda, utilizando la llave, gire el perno de ajuste
izquierdo en el sentido de las agujas de un reloj haciendo 1/4 de vuelta y el perno de
ajuste izquierdo de 1/4 de vuelta en el sentido inverso de las agujas de un reloj.
- Si la banda de carrera se va a la derecha, utilizando la llave, gire el perno de ajuste
derecha en el sentido de las agujas de un reloj haciendo 1/4 de vuelta y el perno de
ajuste derecha de 1/4 de vuelta en el sentido inverso de las agujas de un reloj.
- Si la banda de carrera todavía es descentrada, repetir el paso anterior hasta que la
correa se centra correctamente.
2. Cuando la banda está centrada, aumentar la velocidad de 16 km/h y comprobar
que está funcionando correctamente. Repita los pasos anteriores si es necesario.
Si el procedimiento anterior no tiene éxito en el posicionamiento, quizás la banda de
carrera tiene que ser más tensada.
5. ALMACENAMIENTO:
Arregla la cinta de correr en un emplazamiento limpio y seco. Asegúrese que el
interruptor principal esté apagado y sin conexión a la toma de corriente eléctrica.
NOTAS IMPORTANTES
El aparato corresponde a las normas de seguridad en vigencia. El aparato sólo es
adecuado para un uso doméstico. Cualquier otro uso es inadmisible y, posiblemente
peligroso. No podemos ser responsables por los daños que serían causados por un
uso inadecuado.
Por favor, consulte a su médico antes de comenzar su sesión de ejercicios para
verificar si su estado de salud física es adecuado para el ejercicio de este aparato. El
diagnóstico del médico debe ser la base para la estructura de su programa de
ejercicios. Un entrenamiento incorrecto o excesivo puede ser perjudicial para su
salud.
Lea cuidadosamente los consejos generales siguientes y las instrucciones de
ejercicio. Si usted tiene dolor, dificultad para respirar, se siente mal o tiene otros
problemas físicos, despréndase inmediatamente del ejercicio. Consulte a un médico
inmediatamente si tiene un dolor prolongado.
Este aparato de no es adecuado para usos profesional o médico, ni podrá ser
utilizado con fines terapéuticos.
El captor de pulsación no es un aparato médico. Es destinado únicamente para su
información y diseñado para dar un ritmo cardíaco. El sistema no puede ofrecer
consejos médicos ni medir el pulso con precisión cada vez, debido a diferentes
factores medio ambientales y factores humanos.
LISTA DE LAS PIEZAS
N°
DESCRIPCION
Qtd.
N°
DESCRIPCION
Qtd.
1
Base
1
29
Tornillo estrella ST3*10
2
2
Plataforma
1
30
Arandela Φ5
1 3 Cuadro de inclinación
1
31
Wire clip
1
4
Montante vertical izquierdo
1
32
Recubrimiento de polvo
metalúrgico
4
5
Montante vertical derecho
1
33
hex full thread bolt M10
4 6 Cuadro de la consola
1
34
hex full thread bolt M8
6
7
Cuadro de base del motor
1
35
Resorte
1 8 Piezas de conexión EZfit
1
36
Arandela Φ10
4
9
Tornillo de rosca hexagonal
M10*60*20
1
37
Arandela Φ8
15
10
Tornillo de rosca hexagonal
M10*35*20
5
38
Tecla de velocidad rápida
1
11
Tornillo de rosca hexagonal
M8*50*20
6
39
Cable (rojo )
1
12
Tornillo de rosca hexagonal
M8*45*20
1
40
Cable (negro)
1
13
Tornillo de rosca hexagonal
M8*40*20
1
41
Conmutador de potencia
1
14
Tornillo de rosca hexagonal
M8*30*20
3
42
Cuadro de fusible
1
15
Tornillo de rosca hexagonal *50
1
43
Cable del clip
1
16
Tornillo de rosca hexagonal M8*75
3
44
Cableado de alimentación
1
17
Tornillo de rosca hexagonal M8*30
2
45
Decorate cushion
4
18
Tornillo de rosca hexagonal M8*15
4
46
Cubierta del motor
1
19
Tornillo de rosca hexagonal M8*10
2
47
Riel lateral
2
20
Tornillo de rosca hexagonal M8*20
8
48
Riel lateral decorado
2
21
Tornillo estrella M8*25
2
49
Protección trasera (izquierda)
1
22
Tornillo estrella M6*25
4
50
Protección trasera (derecha )
1
23
Tornillo estrella M6*8
4
52
Rueda Φ46
2
24
Tornillo estrella M5*10
6
53
Arandela
2
25
Tornillo estrella M4*10
6
54
Rueda Φ62
2
26
Tornillo estrella M8*30
1
55
Cubierta de la consola (parte
inferior)
1
27
Tornillo estrella ST4*16
42
56
Cubierta de la consola (parte
superior)
1
28
Tornillo estrella ST4*15
12
57
PCB de la consola
1
N°
DESCRIPCION
Qtd.
N°
DESCRIPCION
Qtd.
58
Manillar PU
2
70
Cojín
2
59
Cojín redondo
2
71
Cilindro
1
60
Handle pulse
2
72
Cojín
4
61
Computer Wire L=600
1
73
Correa del motor
1
62
Stand post wire L= 1050
1
74
Banda de carrera
1
64
Protector del cableado
1
75
Espuma
2
65
Cubierta
2
76
Motor de inclinación
1
66
Plata de carrera
1
77
Controlador
1
67
Rodillo delantero
1
78
Llave de seguridad
1
68
Rodillo trasero
1
79
Cojín 35*30*t3.0*Φ9
4
69
motor
1
1. EJERCICIOS DE CUELLO
Incline su cabeza a la derecha y sienta la tensión en su cuello.
Lentamente deje caer su cabeza abajo hacia su pecho en un
semicírculo y luego gire su cabeza a la izquierda. Usted sentirá
una ligera tensión otra vez en su cuello.
Usted puede repetir alternativamente este ejercicio varias
veces.
2. EJERCICIOS PARA LA ZONA DE LOS HOMBROS
Levante alternativamente los hombros izquierdo y derecho, o
levante ambos hombros simultáneamente.
3. EJERCICIOS DE ESTIRAMIENTO DE LOS BRAZOS
Estire los brazos izquierdo y derecho alternadamente hacia el
techo. Sienta la tensión en su lado izquierdo y derecho. Repita
este ejercicio varias veces.
4. EJERCICIO DE LA PARTE SUPERIOR DEL MUSLO
Apóyese poniendo su mano en la pared, luego tome y levante
su pie derecho o izquierdo lo más cerca de los glúteos en la
medida de lo posible. Sentir una tensión confortable en su
parte superior del muslo frontal. Mantenga esta posición
durante 30 segundos en la medida de lo posible y repetir este
ejercicio dos veces con cada pierna.
5. EJERCICIO DE LA PARTE INTERIOR / SUPERIOR DEL MUSLO
Siéntese en el piso y coloque los pies de tal manera que las
rodillas estén hacia afuera. Levantar el pie lo más cerca
posible de la ingle. Ahora, presione las rodillas hacia abajo con
cuidado. Mantenga esta posición durante 30-40 segundos, en
la medida de lo posible.
6. TOCAR SUS DEDOS DE PIE
Doblar el tronco lentamente hacia adelante y tratar de tocar
sus pies con las manos. Dóblese lo más posible para lograr
tocar sus dedos de pie. Mantenga esta posición durante 20-30
segundos, en la medida de lo posible.
7. EJERCICIOS PARA LAS RODILLAS
Sentarse en el piso y extender la pierna derecha. Doblar la pierna
izquierda y colocar el pie en la parte superior del muslo derecho.
Ahora, tratar de lograr a su pie derecho con su brazo derecho.
Mantener esta posición durante 30-40 segundos, en la medida de lo
posible.
8. EJERCICIOS PARA LOS TENDONES / TENDON DE AQUILES
Coloque ambas manos en la pared y soporte su peso corporal
total. A continuación, mueva la pierna izquierda hacia atrás y
alterne con la pierna derecha. Esto estira la parte posterior de
la pierna. Mantenga esta posición durante 30-40 segundos, en
la medida de lo posible.
Loading...
