Technaxx
* Bedienungsanleitung
Virtual Reality Brille TX-77
Virtual Reality 3D-Erlebnis mit Ihrem Smartphone
mit super 3D-Bildeffekten
Die Konformitätserklärung für dieses Gerät finden Sie unter: www.technaxx.de/ (untere
Leiste “Konformitätserklärung”). Vor dem ersten Gebrauch des Gerätes lesen Sie die
Bedienungsanleitung sorgfältig durch.
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem
deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
Kostenfreie E-Mail: support@technaxx.de
Besonderheiten
Unterstützt 3D und 360° Videos (z.B. von YouTube)
Pupillenabstand, Sichtdistanz und Kopfgurt sind einstellbar
Für Smartphones mit 3.5“ bis 6.0“ mit max. (L) 15,9 x (B) 7,8 cm
Einfaches Einlegen bzw. Entfernen des Smartphones
Hoher Komfort & weicher Schaumrahmen
Öffnung für verschiedene Anschlusskabel
Keine Batterie erforderlich
Über 100 Virtual-Reality-Spiele im Google Play und Apple APP-Store
Achtung: Ihr Smartphone muss über ein eingebautes Gyroskop und einen
Beschleunigungsmesser (G-Sensor) verfügen
Technische Spezifikationen
Maße des Mobiltelefons
(Android / iOS)
Nicht unterstützte Telefone LG G4, Asus Zenfone 2, Telefone mit gekrümmter hinterer
Objektiv HD-Objektiv aus optischem Harz mit Ø 42mm
Brennweite 70–75mm
Einstellbarer Bereich 65–75mm
Pupillenabstand 58–72mm
Beobachtungswinkel 70°–90°
Farbe schwarz und weiß
Material ABS + PC, Leder + Baumwolle, Nylon
Gewicht / Maße 390g / (L) 20,0 x (B) 13,5 x (H) 11,0cm
Verpackungsinhalt Virtual Reality Brille TX-77, Telefonhalter, einstellbarer
3.5” bis 6.0” (z.B. Samsung Galaxy S4/S5, iPhone 6/6 Plus,
Galaxy Note Edge); maximale Größe (L) 15,9 x (B) 7,8cm
Abdeckung
Kopfgurt (Nylon), 3 Gummipolster, Reinigungstuch,
Bedienungsanleitung
Die folgenden Abbildungen unterscheiden sich möglicherweise von der gelieferte
Brille TX-77,
aber die Funktionen sind gleich!
Vorderseite
Rückseite
Einstellung des Sichtabstands
Separate Einstellung für kurzsichtige
Benutzer
Einstellen des Pupillenabstands
Separate Einstellung für verschiedene
Personen
Kopfhörerbuchse auf der linken Seite
Sie können Kopfhörer durch diese
Öffnungen an Ihr Smartphone anschließen
Abdeckung
Die vordere Abdeckung kann abgenommen
werden, um die Kamera freizulegen
Telefonhalterung
Das Telefon nach Einlegen in den
Klemmhalter einschieben
Kopfhörerbuchse auf der rechten Seite
Sie können Kopfhörer durch diese
Öffnungen an Ihr Smartphone anschließen
Erster Schritt
Es gibt 3 Gummipolster (Rubber pads). Kleben Sie die Gummipolster entsprechend den
Positionen IHRER Telefontasten (Phone buttons) auf die Telefonhalterung. Vergleichen Sie
die folgende Abbildung mit IHREM Telefon, und kleben Sie sie diese dann auf die
Telefonhalterung.
Zweiter Schritt
Laden Sie die gewünschte APP vom App-Store (Google-Play-Store oder Apple-Store)
herunter, und installieren Sie diese auf dem Telefon (suchen Sie z. B. nach „VR APP“ oder
streamen oder laden Sie den gewünschten Film / das gewünschte Video auf das Telefon
herunter (suchen Sie z. B. nach „VR Video“).
Wichtig: Die Ressourcen müssen das Format geteilter Bildschirm (split-screen) aufweisen!
Ressourcen sind hauptsächlich in drei Kategorien unterteilt:
1. Mobile VR-Spiele: Drehen des Kopfes dient als Fernbedienungsperspektive für
Actionspiele.
2. 360°-Panoramavideo: Sie können ein Video ansehen. Durch Drehen des Kopfes
können Sie die Perspektive steuern.
3. 3D-Filme: Genießen Sie einen 3D-Film durch Streamen über Ihr Telefon.
Dritter Schritt
Bringen Sie Ihr Telefon mit Hilfe der Klemmschelle an der Telefonhalterung an.

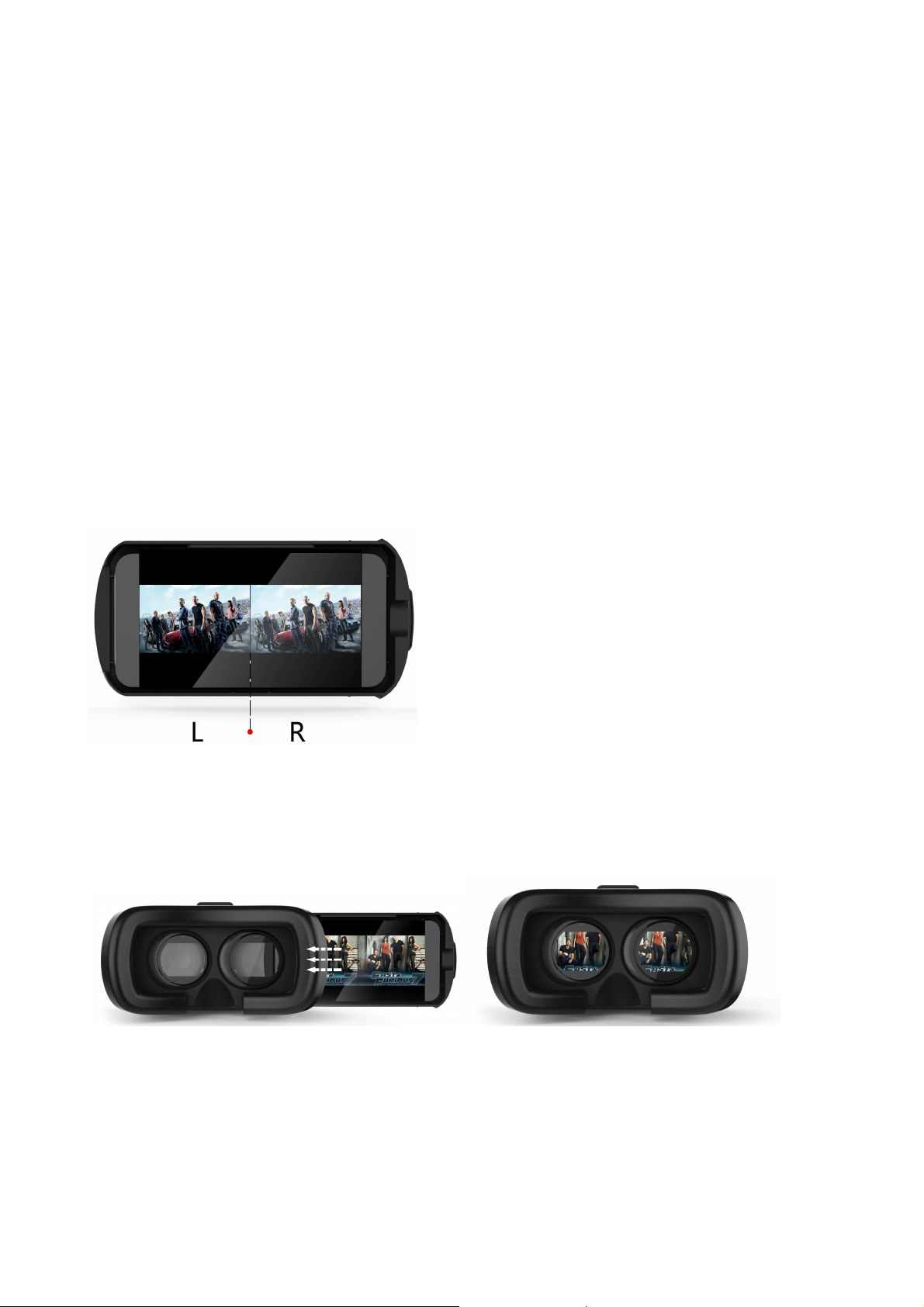

Richten Sie die Mittellinie des Mobiltelefon-Bildschirms auf die Mittenmarkierung der
Telefonhalterung aus. Starten Sie nun die APP bzw. das Video / den Film.
Schieben Sie die Telefonhalterung mit angebrachtem Telefon in den Schlitz der TX-77
Brille.
Vierter Schritt
Stellen Sie für beste Leistung den Pupillenabstand so ein, dass Ihre Pupillen auf die
Glasmitten ausgerichtet sind. Stellen Sie die Brennweite so ein, dass Sie das beste Bild
erhalten.
Zum Freilegen der Kamera des Mobiltelefons kann die Abdeckung der VR-Brille
TX-77 wie unten beschrieben entfernt werden:
1. Entfernen Sie die Telefonhalterung.
2. Der kurze Teil der Abdeckung muss entfernt werden (siehe Abb. unten)
3. Nehmen Sie die VR-Brille TX-77 in beide Hände. Der kurze Teil sollte in Ihrer rechten
Hand sein. Setzen Sie Ihre Fingerspitzen auf die Kante, wo sich der kleine und der große
Abdeckungsteil berühren. Der Handballen ist an der Kante der Brille, gegenüber Ihren
Fingerspitzen.
4. Ergreifen Sie den kleinen Teil der Abdeckung. Drücken Sie mit Ihren Fingerspitzen nach
unten und gleichzeitig mit dem Handballen nach oben. Hierdurch sollte der gewünschte
Abdeckungsteil abgenommen werden.
5. Dann kann eine andere Software / APP verwendet werden.
6. Setzen Sie die Abdeckung an ihren Platz und drücken Sie auf das Oberteil der
Abdeckung, um sie wieder anzubringen. Gleichzeitig sollte sie zweimal hörbar einrasten,
um sicher zu sitzen.
Häufige Probleme
1. APP-Ressourcen müssen im
Format geteilter Bildschirm sein.
2. Die fixierte Telefonhalterung wird
zur Seite herausgenommen.
3. Beim Installieren muss die
Mittellinie auf die Mitte ausgerichtet
werden.
4. Stellen Sie den Pupillenabstand
und die Brennweite erneut ein, wenn
Ihnen schwindelig wird.
Warnungen
Zum Vermeiden von Unfällen verwenden Sie das Mobiltelefon nicht während es geladen
wird. Wenn Ihnen schwindelig wird, halten Sie einen Augenblick an und stellen Sie den
Pupillenabstand und die Brennweite ein. Schwangere Frauen, Personen mit hohem
Blutdruck und Personen mit Höhenangst / Angst vor Menschenansammlungen dürfen
diese VR-Brille TX-77 nicht verwenden. Wir empfehlen ausdrücklich, die VR-Brille TX-77
nur sitzend zu verwenden. Halten Sie die VR-Brille TX-77 fern von Kindern.
Hinweise zum Umweltschutz: Verpackungen sind recycelbares Rohmaterial.
Alte Geräte nicht im Hausmüll entsorgen.
Reinigung: Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen).
Keine rauen, groben Materialien oder Lösungsmittel oder andere aggressive
Reinigungsmittel verwenden. Gereinigtes Gerät gründlich abwischen.
Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388
Frankfurt a.M., Deutschland
