Technaxx® * Gebrauchsanleitung
Mini LED Beamer TX-113
www.technaxx.de/ (untere Leiste “Konformitätserklärung”). Vor
dem ersten Gebrauch des Gerätes lesen Sie bitte die Gebrauchsanleitung sorgfältig durch.
Telefonnummer für den technischen Service: 01805 012643 (14
Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus
Mobilfunknetzen). Kostenfreie E-Mail: support@technaxx.de
Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine Produktweitergabe sorgfältig aufbewahren. Verfahren Sie ebenso mit dem Originalzubehör dieses Produktes. Im Garantiefall wenden Sie sich bitte an den Händler oder das Ladengeschäft, wo Sie dieses Produkt gekauft haben. Garantie 2 Jahre
Viel Spaß mit Ihrem Produkt * Teilen Sie Ihre Erfahrungen und
Meinung auf einem der bekannten Internetportale.
Ausstattung
Mini-Projektor mit Multimedia-PlayerProjektionsgröße von 32 bis 176" Integrierte 2-Watt-Stereo-Lautsprecher Manuelle Fokuseinstellung Lange LED-Lebensdauer 40.000 Stunden  Kann über AV, VGA oder HDMI mit Computer/Notebook, Tablet,
Smartphone und Spielekonsolen verbunden werden Wiedergabe von Video-, Foto- und Audiodateien über USB, MicroSD oder externer Festplatte Mit Fernbedienung verwendbar
Menu
Menü
Signal source
Signalquelle
V– / Move left
V– / Nach links bewegen
Lens
Linse
Focus adjustment
Fokuseinstellung
Keystone correction
Keystone-Korrektur
Move up / Last file
Nach oben bewegen / Letzte Datei
Esc
Esc
Indicator light
Anzeigelampe
Power button
EIN/AUS-Taste
V+ / Move right
V+ / Nach rechts bewegen
Move down / Next file
Nach unten bewegen / Nächste Datei
Produktansicht & Funktionen
EIN/AUS-Taste: Drücken Sie diese Taste, um das Gerät ein-
oder auszuschalten.
Lautstärke Plus- und Minus-Taste: Drücken Sie eine der beiden Tasten, um die Lautstärke zu erhöhen oder zu verringern. Diese Tasten lassen im Menü auch als Auswahl- und Parametereinstellung verwenden. Menü: Hierüber können Sie das Hauptmenü aufrufen oder verlassen. Pfeiltasten: Bewegen Sie sich in den Menü-Optionen nach oben, unten, links oder rechts.
Signalquelle: Wählen Sie die Signalquelle oder ein externes Videosignal. Diese lässt sich auch als Wiedergabe-Taste verwenden.
Linse: Drehen Sie die Linse, um das Bild anzupassen. Luftaustritt: Decken Sie die Öffnungen für die Luftkühlung
während des Betriebs nicht ab, um das Entstehen eines Feuers zu vermeiden.
Fernbedienung & Funktionen
Power Switch
EIN/AUS-Taste
Menu
Menü
Select Signal Source
Signalquelle auswählen
Move Up / Last File
Nach oben bewegen / Letzte Datei
Move Left / Backwards
Nach links bewegen / Zurückspulen
Move Right / Forward
Nach rechts bewegen / Vorspulen
Move Down / Next File
Nach unten bewegen / Nächste Datei
OK
OK
Play / Pause
Wiedergabe / Pause
Exit
Verlassen
Volume down
Lautstärke verringern
Volume up
Lautstärke erhöhen
Mute
Stummschaltung
Zwischen der Fernbedienung und dem empfangenden Host­Fenster dürfen sich keine Gegenstände befinden, um ein Blockieren des Signals zu verhindern. Richten Sie die Fernbedienung auf die linke Seite des Geräts oder auf die Projektionsfläche, damit die Infrarotstrahlung empfangen werden kann. Nehmen Sie bei längerer Nichtverwendung die Batterien aus der Fernbedienung, um das Auslaufen der Batterieflüssigkeit oder Korrosion zu verhindern. Um Schäden an der Fernbedienung zu vermeiden, sollten Sie sie nicht an Orten aufbewahren, an denen sie hohen Temperaturen oder Feuchtigkeit ausgesetzt ist.
Ein- / Ausschalten
Sobald das Gerät über das Netzteil mit Strom versorgt wird, wechselt es in den Standby-Status: Drücken Sie die Taste POWER / EIN/AUS auf dem Gerät oder der Fernbedienung, um das Gerät einzuschalten. Drücken Sie die POWER / EIN/AUS-Taste erneut, um das Gerät auszuschalten. Wenn Sie die POWER / EIN/AUS-Taste nun noch einmal drücken, wird das Gerät vollständig heruntergefahren. Der TX-113 bleibt im Standby-Modus, solange er mit der Steckdose verbunden ist. Sollten Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.
Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung, um den Menü-Bildschirm aufzurufen. Über die Fernbedienung oder die Tasten ◄ ► auf dem Projektor können Sie nun die einzelnen Menüpunkte anpassen. Das Menü des ausgewählten Symbols wird dabei heller. Über die Fernbedienung oder die Tasten ▲▼ auf dem Gerät können Sie in der unteren Menüauswahl den jeweiligen Menüpunkt anpassen. Drücken Sie anschließend die OK-Taste auf der Fernbedienung oder dem Gerät, um das ausgewählte Symbolmenü beim zweiten Menü zu aktivieren. Mit den Tasten ◄ ► ▲▼ können Sie die Parameterwerte für den ausgewählten Menüpunkt einstellen.
Wiederholen Sie Schritt zwei bis fünf, um weitere Menüpunkte anzupassen oder drücken Sie direkt auf die MENU/MENÜ- oder EXIT/VERLASSEN-Taste, um die Oberfläche zu verlassen.

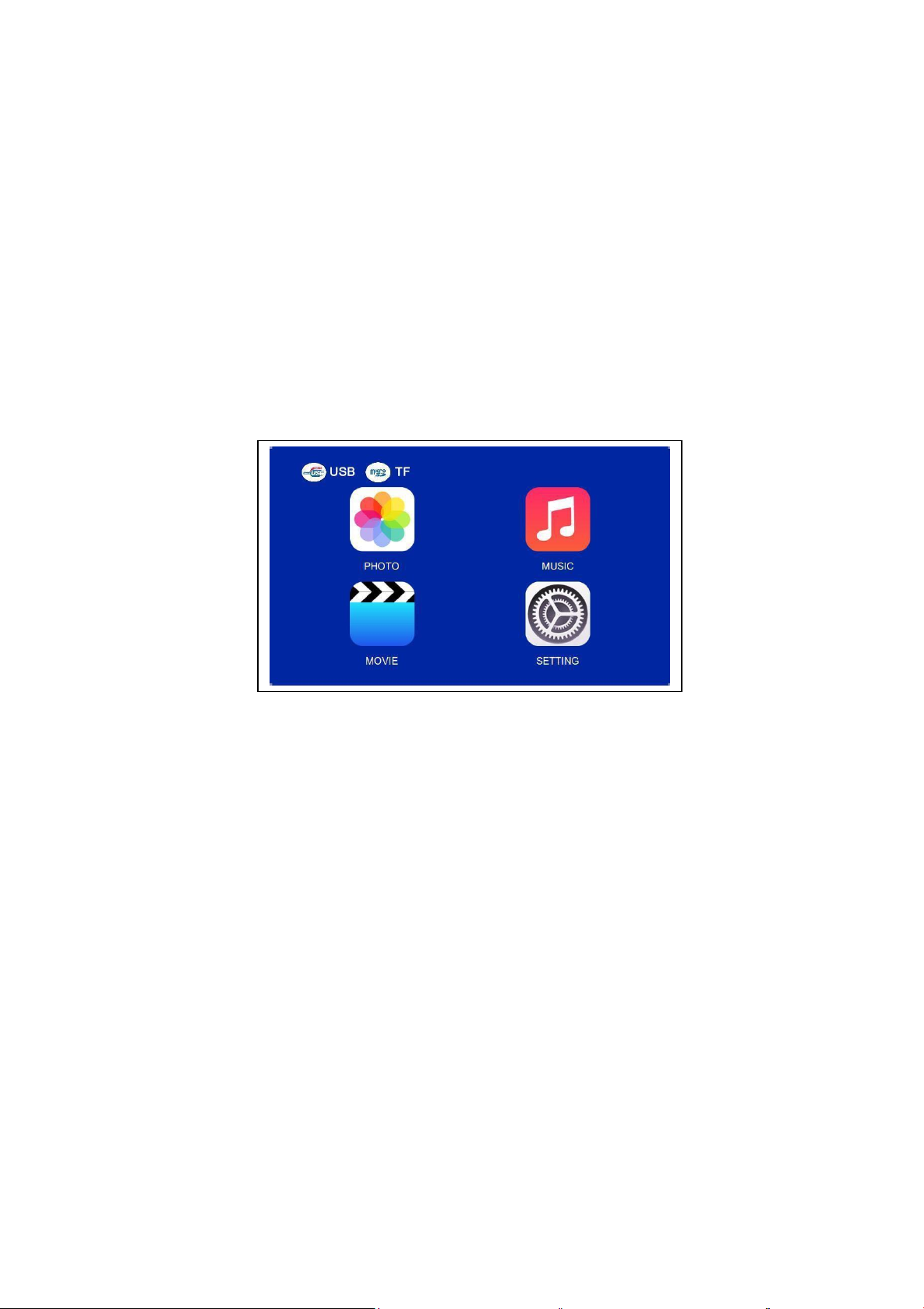

Multimedia-Startbildschirm
Sobald der Projektor den Betrieb aufgenommen hat, dauert es etwa 10 Sekunden, bis der Multimedia-Bildschirm angezeigt wird.
Fokus & Keystone
Manchmal wirkt das auf die Wand projizierte Bild eher wie ein Trapez als ein Quadrat und verursacht dadurch Verzerrungen, die vermieden werden sollten. Verwenden Sie für die Anpassung das Keystone-Einstellrad (3).
siehe Abbildung auf der nächsten Seite. Bildschärfe
Stellen Sie das Gerät senkrecht zu einer Leinwand oder weißen Wand. Passen Sie den Fokus mit dem Fokuseinstellrad (2) an, bis das Bild scharf genug ist. Die Fokussierung ist abgeschlossen. Während der Fokussierung können Sie Video wiedergeben oder das Menü anzeigen lassen, um die Einstellung zu überprüfen. siehe Abbildung auf der nächsten Seite.
Frequenz (kHz)
Halbbild-Frequenz
(Hz)
VGA-Auflösung 640 x 480
31,5
60
34,7
70
37,9
72
37,5
75
SVGA-Auflösung 800 x 600
31,4
50
35,1
56
37,9
60
46,6
70
48,1
72
46,9
75
Das Gerät verfügt über eine optische Keystone-Funktion, womit sich die Trapezform drehen lässt, um das Bild anzupassen. Das Gerät ist jedoch nicht mit einer horizontalen Keystone-Korrektur ausgestattet.
Multimedia-Anschluss
Tabellenparameter zur Anpassung des Ausgangssignals des Computers (PC)
XGA-Auflösung 1024 x 768
40,3
50
48,4
60
56,5
70
VGA input socket
VGA-Eingangsbuchse
Computer cable (VGA cable)
Computerkabel (VGA-Kabel)
PC
PC
Computer
Computer
VGA-Eingangsbuchse: Der Anschluss kann mit einem Computer oder eine anderen Ausgangsbuchse für VGA-Videosignale verbunden werden. Informationen dazu finden Sie in der folgenden Darstellung:
HINWEIS: Wird der Projektor mit einem Laptop verbunden, kann das Bild möglicherweise nicht auf beiden Geräten gleichzeitig angezeigt werden. Ist dies der Fall, passen Sie die Anzeigeattribute des Laptops an und wählen Sie den CRT-Ausgabemodus.
Video-Eingangsbuchse: Von nun an ist es möglich, die Schnittstelle mit LD-, DVD-, Video-Playern (VIDEO), Videokameras oder einer Audio-Ausgangsbuchse zu verbinden.
Video Player = Video-Player Videosignal-Kabel: Gelb Die Signalleitungen des linken Kanals: Weiß Die Signalleitungen des rechten Kanals: Rot
Audioausgang: Möchten Sie Musik mit einer hohen Leistung abspielen, schließen Sie das Eingangsende an einen externen Leistungsverstärker an. Die folgende Abbildung zeigt, wie Sie das vom Ausgangsanschluss des Geräts kommende Audiosignal verbinden können. # Station amplifier = Verstärker # AV Cable = AV-Kabel
HDMI-Signaleingang: Diese Schnittstelle kann mit HD-Playern verwendet werden. Dazu müssen Sie das mitgelieferte HDMI-Kabel von Ihrem Player an das Gerät anschließen. # # HDMI Cable = HDMI-Kabel # Video Player = Video-Player
Bedienung Auswahl der Eingangsquelle
Auswahl eines Eingangssignals vom Gerät: (Überprüfen Sie, ob das richtige Signalkabel angeschlossen ist).
 Drücken Sie die S-Taste auf dem Gerät oder die SOURCE/QUELLE-Taste auf der Fernbedienung, um die
entsprechende Oberfläche aufzurufen.
 Vergewissern Sie sich, dass das Signalkabel korrekt angeschlossen ist. Über die Tasten ▲ ▼ am Gerät oder auf der Fernbedienung können Sie nun die folgenden Eingänge auswählen: PC, AV, HDMI, SD/USB (DMP). Wählen Sie das gewünschte Eingangssignal und drücken Sie die OK-Taste.
Manuelle Bedienung Wählen Sie die Menüsprache aus
Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung, um ins MENU/MENÜ zu gelangen.  Drücken Sie zum Aufrufen der OPTIONS/OPTIONEN die Taste oder .  Drücken Sie die OK -Taste auf dem Gerät oder der Fernbedienung, um in die Sprachoptionen zu gelangen.  Wählen Sie mit den Tasten ▲▼ oder ◄ ► die gewünschte Sprache aus und drücken Sie die MENU/MENÜ-Taste, um die Auswahl zu bestätigen und das Menü zu verlassen.
Uhrzeit einstellen
 Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung, um ins MENU/MENÜ zu gelangen.  Verwenden Sie die Taste oder , um zu den TIME/ZEIT­Einstellungen zu gelangen. Drücken Sie anschließend die OK­Taste auf dem Gerät oder der Fernbedienung, um die Zeiteinstellungen aufzurufen. Jetzt können Sie mit den ▲ ▼ ◄ ► Tasten den Tag, den Monat, das Jahr, die Stunde und die Minuten auswählen. Drücken Sie dann die MENU/MENÜ-Taste, um die Einstellungen anzunehmen und das Menü zu verlassen.
Bildmodus
 Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung, um in das MENU/MENÜ zu gelangen.  Drücken Sie die OK-Taste, um in die PICTURE/BILD­Einstellungen zu gelangen. Nun können Sie mit den ◄ ► Tasten aus den Modi DEFAULT/STANDARD, SOFT/WEICH, DYNAMIC/DYNAMISCH und PERSONAL/PERSÖNLICH wählen. Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ-
Taste auf der Fernbedienung, um in die PCITURE/BILD­Einstellungen zu gelangen.  Drücken Sie nach Abschluss der Anpassungen die M-Taste auf dem Gerät oder die MENU/MENÜ-Taste auf der Fernbedienung, um die Einstellungen zu speichern und das Menü zu verlassen.
Farbtemperatur
Drücken Sie die Taste, um zu den COLOR TEMPERATURE/FARBTEMPERATUR-Einstellungen zu gelangen. Drücken Sie nun die OK-Taste, um die COLOR TEMPERATURE/FARBTEMPERATUR-Einstellungen aufzurufen.
 Drücken Sie zur Auswahl der Einstellungen, die Sie anpassen möchten die ◄ ► Tasten. Mit den ▲▼ oder ◄ ► Tasten können Sie nun die Parameterwerte der Optionen (Normal Warm Personal/Persönlich Cool/Kalt) anpassen.  Drücken Sie zum Verlassen und Speichern der Einstellungen die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung.
Seitenverhältnis
Mit einem Druck auf die Taste gelangen Sie zu den Einstellungen für das ASPECT RATIO/SEITENVERHÄLTNIS. Drücken Sie nun die OK-Taste, um die ASPECT RATIO/SEITENVERHÄLTNIS-Einstellungen aufzurufen.  Mit den ▲▼ Tasten können Sie die Parameter auswählen. Dabei haben Sie die Wahl zwischen AUTO/AUTOMATISCH, 16:9 und 4:3. Drücken Sie nun die OK-Taste, um die entsprechende Einstellung auszuwählen.  Drücken Sie zum Verlassen und Speichern der Einstellungen die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung.
Rauschreduzierung
Durch Drücken der ▲▼ Tasten gelangen Sie zu den NOISE REDUCTION/RAUSCHREDUZIERUNGS-Einstellungen. Drücken Sie nun die OK-Taste, um die NOISE REDUCTION/RAUSCHREDUZIERUNGS-Einstellungen
aufzurufen.
 Drücken Sie, nachdem Sie über die ▲▼ Tasten den Grad der Rauschreduzierung ausgewählt haben, zum Verlassen und Speichern der Einstellungen die M-Taste auf dem Gerät oder die
MENU/MENÜ-Taste auf der Fernbedienung.
Bildprojetionsmodus
Image flip/Bildumkehrung Drücken Sie die M-Taste auf dem
Gerät oder die MENU/MENÜ-Taste auf der Fernbedienung. Über die ▲▼ Tasten gelangen Sie zum Projektionsmodus. Mit einem Druck auf die OK-Taste wird das Bild gedreht.
Stummschaltung
Mute/Stumm Durch wiederholtes Drücken der Mute/Stumm-
Taste können Sie das Sprachsignal aktivieren oder deaktivieren.
Klang
Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ­Taste auf der Fernbedienung, um in das MENU/MENÜ zu gelangen.  Mit den ◄ ►-Tasten gelangen Sie zu den Einstellungen für den SOUND/KLANG.  Verwenden Sie zur Auswahl der Einträge, die Sie ändern möchten, die ▲▼-Tasten und anschließend die ◄ ►-Tasten, um die Werte der einzelnen Einträge anzupassen. Drücken Sie zum Bestätigen und Verlassen die M-Taste auf dem Gerät oder die
MENU/MENÜ-Taste auf der Fernbedienung.
Automatische Lautstärke
 Drücken Sie die M-Taste auf dem Gerät oder die MENU/MENÜ ­Taste auf der Fernbedienung, um ins MENU/MENÜ zu gelangen.
 Wählen Sie über die ▲▼-Tasten die Option AUTO VOLUME/AUTOMATISCHE LAUTSTÄRKE aus. Drücken Sie dann wiederholt die OK-Taste, um die Einstellungen für AUTO VOLUME/AUTOMATISCHE LAUTSTÄRKE aufzurufen. Drücken
Sie zum Bestätigen und Verlassen die M-Taste auf dem Gerät oder die MENU/MENÜ-Taste auf der Fernbedienung.
Über USB oder MicroSD unterstützte Multimedia­Formate
Audiodatei: MP3 / WMA / ASF / OGG / AAC / WAV Bilddatei: JPEG / BMP / PNG Videodatei: 3GP (H.263, MPEG4) / AVI (XVID, DIVX, H.264) /
MKV (XVID, H.264, DIVX) / FLV (FLV1) / MOV (H.264) / MP4 (MPEG4, AVC) / MEP (MEPG1) VOB (MPEG2) / MPG (MPG-PS) / RMVB(RV40)/RM
Wählen Sie den Inhalt aus, den Sie anzeigen möchten: Video, Musik, Foto, Text.
Der Projektor unterstützt HDMI-, MHL- und iPush­Verbindungen, über die Sie Ihre mobilen Geräte und Tablets verbinden können.
Dieses Produkt wird NICHT für PPT-, Word-, Excel- oder
Geschäftspräsentationen empfohlen.
Sie benötigen einen kabellosen HDMI-Adapter, um den Mini-
Projektor mit einem iPad oder Smartphone zu verbinden. Für
Android-Telefone, die MHL unterstützen, benötigen Sie ein MHL­zu-HDMI-Kabel. Für iPhones/iPads benötigen Sie ein Lightning­(Lightning Digital AV Adapter)-zu-HDMI-Adapterkabel.
Wenn Sie den Mini-Videoprojektor mit einem PC/Notebook
verbinden möchten, stellen Sie die Auflösung des PC-/Notebook­Displays auf 800x600 oder 1024x768 ein, wodurch die optimale Schärfe dargestellt werden kann.
Beachten Sie, dass nur in dunklen Räumen ein klares Bild
dargestellt werden kann.
Projektionstechnik
LCD-TFT-Projektionssystem / geringes Rauschen / Ausgleich schwacher Lichtverhältnisse
Linse
Optische Linse mit Multichip­Verbundbeschichtung
Stromversorgung
AC ~100V-240V 50/60Hz
Projektionsgröße / Abstand
32"–176" / 1-5m
Verbrauch / Helligkeit des Projektors
50W / 1800 Lumen
Kontrastverhältnis / Anzeigefarben
2000:1 / 16.7M
Farbtemperatur / Nutzungsdauer der Lampe
9000K / 40000 Stunden
Korrektur
Optisch ±15°
Nutzungsdauer
~24 Stunden kontinuierlich
Audiofrequenz
2W + 2W
Lüftergeräusch
Max. 54dB
Signalanschlüsse
AV-Eingang (1.OVp-p +/–5%) VGA-Eingang (800x600@60Hz, 1024x768@60Hz) HDMI-Eingang (480i, 480p, 576i, 720p, 1080i,
1080p)
Kopfhörerausgang
Native Auflösung
800x480 Pixel
USB / MicroSD-Karte / ext. Festplattenformat
Video: MPEG1, MPEG2, MPEG4, RM, AVI, RMVB, MOV, MKV, DIVX, VOB, M-JPEG
Musik: WMA, MP3, M4A(AAC) Foto: JPEG, BMP, PNG
USB / MicroSD-Karte
Max. 128GB / Max. 128GB
Externer Festplatte
Max. 500GB
Gewicht / Abmessungen
1014g / (L) 20,4 x (B) 15,0 x (H) 8,6cm
Packungsinhalt
Technaxx® Mini LED Beamer TX-113, 1x AV­Signalkabel, 1x Fernbedienung, 1x HDMI-Kabel, 1x Netzkabel, Bedienungsanleitung
Kompatible Geräte
Digitalkamera, TV-Box, PC/Notebook, Smartphone, Spielekonsole, USB-Stick / MicroSD-Karte, externe Festplatte, Verstärker
Technische Daten
Hinweise
Stellen Sie sicher, dass Sie das Kabel so verlegen, dass keine Stolpergefahr besteht. Halten oder tragen Sie das Gerät niemals am Netzkabel. Das Netzkabel darf nicht abgeklemmt oder beschädigt werden. Sorgen Sie dafür, dass das Netzteil nicht in Kontakt mit Wasser, Dampf oder anderen Flüssigkeiten kommt. Sie müssen das Gerät und sämtliche Komponenten in regelmäßigen Abständen auf Funktionsfähigkeit, Dichtheit und Beschädigungen überprüfen, um Defekte zu verhindern. Installieren, betreiben und warten Sie das Produkt gemäß der vom Hersteller bereitgestellten Bedienungsanleitung. Verwenden Sie das Produkt ausschließlich für seinen vorgesehenen Zweck und nur für den Gebrauch im Haushalt. Beschädigen Sie das Produkt nicht. In folgenden Fällen können Schäden am Produkt auftreten: Falsche Spannung, Unfälle (einschließlich Flüssigkeiten oder Feuchtigkeit), unsachgemäße oder missbräuchliche Verwendung des Produkts, fehlerhafte oder nicht ordnungsgemäße Installation, Probleme mit der Stromversorgung, einschließlich Stromspitzen oder Blitzschäden, Insektenbefall, Manipulation oder Änderung des Produkts durch Personen, die nicht zum autorisierten Wartungspersonal gehören, Exposition gegenüber ungewöhnlich ätzenden Substanzen, Eindringen von Fremdkörpern in das Gerät, Verwendung mit nicht vorab genehmigten Zubehörteilen. Beachten Sie alle sich in dieser Bedienungsanleitung befindlichen Warnungen und Vorsichtsmaßnahmen.
Sicherheitsanweisungen
Verwenden Sie ein Standard-Netzkabel mit Erdungskabel, um eine stabile Stromversorgung und eine gleich bleibende Netzspannung zum entsprechenden Produkt zu gewährleisten. Zerlegen Sie das Produkt nicht eigenständig in seine Einzelteile. Andernfalls bieten wir keine kostenfreie Garantieleistung. Schauen Sie nicht in das Objektiv, während der Projektor in Betrieb ist. Andernfalls kann es zur Schädigung Ihrer Augen kommen. Verdecken Sie nicht die Belüftungsöffnung des Produkts. Halten Sie das Produkt von Regen, Feuchtigkeit, Wasser oder anderen Flüssigkeiten fern, da es nicht wasserdicht ist. Dies kann zu einem elektrischen Schlag führen.
Schalten Sie Produkt aus und trennen Sie es von der Stromversorgung, wenn Sie es über einen längeren Zeitraum nicht verwenden. Verwenden Sie die Originalverpackung, wenn Sie das Produkt umplatzieren.
Hinweise zum Umweltschutz: Verpackungen sind recycelbares Rohmaterial. Alte Geräte nicht im Hausmüll entsorgen. Reinigung: Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen). Keine rauen, groben Materialien oder Lösungsmittel oder andere aggressive Reinigungsmittel verwenden. Gereinigtes Gerät gründlich abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland
