Technaxx
®
* Manual de usuario
Nostálgico Bluetooth Digitalizador
para disco de vinilo All-in-One TX-103
Por la presente el fabricante Technaxx Deutschland GmbH & Co.KG declara que este
dispositivo, al que se refiere esta manual de usuario, cumple con los requisitos esenciales
de las normativas a las que hace referencia la Directiva RED 2014/53/UE. Aquí encontrará
la Declaración de Conformidad: www.technaxx.de/ (en la barra inferior
“Konformitätserklärung”). Antes de utilizar el dispositivo por primera vez, lea atentamente
este manual de usuario.
Número de teléfono de ayuda técnica: 01805 012643 (14 céntimos/minuto desde líneas
fijas en Alemania y 42 céntimos/minuto desde redes móviles).
Email gratuito: support@technaxx.de
Conserva este manual de usuario para referencia futura o para compartir el producto con
cuidado. Haga lo mismo con los accesorios originales de este producto. En caso de
garantía, póngase en contacto con el distribuidor o la tienda donde se compró este
producto. Garantía 2 años
Características
Digitalizar disco de vinilo/cassette/CD/radio o AUX–IN a USB o
tarjeta SD hasta 32GB Reproducción de música & grabación a
través de Bluetooth 2.0 Reproducción de archivos de música
MP3/WMA a través de USB/CD/SD/dispositvos Bluetooth
Grabación de archivos de música MP3 en USB o tarjeta SD hasta
32GB No se requiere un ordenador ni portátil Salidas RCA para
la conexión a sistemas de HiFi Tocadiscos con detención
automática/manual & 3 velocidades: 33, 45, 78 rev./min. Altavoces
estéreo incorporados Reproductores de cassette & CD
incorporados Radio FM/AM incorporada Conector de AUX–IN
3,5mm & puerto de auriculares 3,5mm Diseño de nostalgia de alta
calidad con manejo funcional
1
Contenido
Características...................................................................................................................1
Contenido...........................................................................................................................2
Especificaciones técnicas ................................................................................................3
Visión general del producto..............................................................................................5
Primer inicio.......................................................................................................................8
Modo CD...........................................................................................................................13
Modo USB/SD...................................................................................................................16
Modo Bluetooth ...............................................................................................................18
Modo casete.....................................................................................................................19
Modo AUX.........................................................................................................................20
Modo de radio ..................................................................................................................21
Función en espera...........................................................................................................22
Preguntas frecuentes......................................................................................................22
NO HACER........................................................................................................................23
Antes de usar
Elija cuidadosamente el lugar donde va a instalar la unidad. Evite colocarla
en un lugar donde reciba luz solar directa o cerca de una fuente de calor.
Evite también lugares donde se produzcan vibraciones y donde haya
demasiado polvo, calor, frío o humedad. No instale la unidad en posición
inclinada. Se ha diseñado para funcionar únicamente en posición horizontal.
Si la unidad se lleva desde un lugar frío a otro cálido directamente, la
humedad se puede condensar en su interior y dañar el reproductor. No
cubra los orificios de ventilación. Asegúrese de que queda suficiente espacio
por encima y a los lados del amplificador/receptor. No coloque un reproductor
de CD ni otros equipos sobre el dispositivo. No abra la carcasa. Hacerlo
podría causar daños a los circuitos o electrocución. Si no va a utilizar el
reproductor durante un largo periodo de tiempo, asegúrese de desconectarlo
de la toma de corriente CA. Cuando desenchufe el cable de alimentación, no
tire nunca del mismo. Para evitar riesgos de descargas eléctricas,
desconecte la unidad de la toma de CA al limpiarla. Vaya con cuidado al
limpiar las piezas de plástico. No intente limpiar la unidad con disolventes
químicos, ya que podría dañar el acabado.
2
Especificaciones técnicas
IN,
1620kHz (AM); cable de
/
16kHz ± 3dB /
ormato de 4 pistas y 2
elocidad 4.8cm
de aguja
mpulsado por correa & brazo de
Bluetooth V2.0; perfil A2DP & HFP; distancia ~8m áreas abiertas
Bluetooth frecuencia de transmisión 2,4GHz
Potencia de salida radiada máx. 2,5mW
Fonógrafo, cassette, CD, USB, Bluetooth, SD, AUX–
Modos
radio FM
2x 2,5W altavoces estéreo (10x10x2cm); SNR ≦
Altavoces
Radio
CD
Casete
60mV/30kΩ; impedancia 4Ω; gama de frecuencias
60Hz–16kHz
FM/AM: 88-108MHz (FM); 522antena
Función de reproducción/grabación; formato: CD-DA
CD-R/CD-RW/MP3/WMA; frecuencia 60Hz–
S/N>60dB
Función de reproducción/grabación; f
canales; 1x cabezal reproductor; ≦C-90; v
por segundo; frecuencia 127Hz–3.6kHz; S/N≧25dB
Tocadiscos: EP/LP/SP; motor de corriente continua;
Velocidades: 33/45/78rpm; S/N≧20dB; Cartucho
Fonógrafo
(402–M208-015); i
reproducción semiautomático
AUX-IN & Auriculares Toma de 3.5mm
3
Salida RCA Cable de enlace (izquierda y derecha)
One
Potencia de entrada CA 230V / 50Hz / 0,8A
Consumo de potencia 18W
Peso / Dimensiones 7kg / (L) 44,5x (An) 33,5 x (Al) 23,5cm
Material MDF+PVC
Unidad flash USB y tarjeta SD
Tamaño máx. 64GB
Formato de reproducción MP3, WMA
Formato de grabación MP3 128kbps
Archivos 999 máximo
Tiempo de grabación ~65 horas máx. cuando se usan 4GB
Tarjeta de memoria SD SD, SDHC, MicroSD, MicroSDHC, clase 10
Contenido del paquete
Nostálgico Bluetooth Digitalizador para disco de vinilo All-inTX-103, Adaptador de discos 45 rev./min., Manual del usuario
Consejos para la protección del medio ambiente:
No elimine los dispositivos antiguos junto con los
residuos domésticos. Limpieza: Proteja el dispositivo
contra la contaminación y la polución. Limpie el
dispositivo solo con un paño suave o similar, evitando
utilizar materiales rugosos o de grano grueso. NO
utilice disolventes ni otros productos de limpieza
agresivos. Pase un paño por el dispositivo después
de limpiarlo. Distribuidor: Technaxx Deutschland
GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M.,
Alemania
4
Visión general del producto
Vista frontal y vista superior
1 Pantalla
2 Parar: Detener reproducción en modos CD/USB/SD; detener
grabación. USB/SD/Bluetooth: Cambiar a modos USB, tarjeta
SD o Bluetooth
3 Grabar/Borrar 4 Repetir/Programa
5
5 Altavoces estéreo (uno a cada lado, 2x 2,5W)
se ilumina mientras se reproduce
6 Mando multifunción: Girar el mando para seleccionar Phono
(Fonógrafo), CD (/USB/SD/NT), AUX/Tape (Casete) o Radio.
7 Alimentación 8 Bandeja de disco compacto
9 Frecuencia: Seleccionar
AM/FM en modo RADIO
10 Sintonizador: Girar para
sintonizar emisoras de radio
en modo RADIO
11 Toma: auricular 3.5mm 12 Toma AUX-IN de 3.5mm
13 Mando de volumen 14 Abrir/cerrar bandeja de CD
15 “ <<” Pulsar para seleccionar la pista anterior o mantener
pulsado para retroceder rápidamente en los modos
CD/USB/SD/BT
16 “ >> ” Pulsar para seleccionar la pista siguiente o mantener
pulsado para avanzar rápidamente en los modos
CD/USB/SD/BT
17 Reproducir/Pausa: Reproducir en modo CD/USB/SD/BT. El
Indicador de Reproducción
CD/USB/SD.
18 Puerto USB 19 Ranura para la tarjeta SD
20 Botón de funcionamiento de
casete
Expulsar/Avance Rápido de
casete
21 Bandeja de casete 22 Cubierta para el polvo
6
Antes de usar, retirar el protector de la
aguja (cubierta de plástico blanco)
tirando recto por la parte frontal del
cartucho en dirección de la flecha.
23 Tocadiscos 24 Adaptador de 45RPM
25 Brazo reproductor 26 Palanca: Utilizar esta
palanca para elevar el brazo
reproductor
27 Interruptor automático
28 Selector de velocidad
(detener el disco de vinilo)
29 Cierre del brazo
30 Cartucho con aguja
reproductor
7
Vista posterior
31 Antena FM 32 Salida RC (izquierda y derecha)
33 Cable de alimentación (~1.5m)
Primer inicio
Lea atentamente el manual. Insertar el enchufe del dispositivo en
una toma a CA 220V-240V. Recuerde: “Los dispositivos no
conectados siempre funcionan mal”. Encender el dispositivo
pulsando el botón Power (Encendido) (7). Después, iniciar el modo
que desee reproducir.
8
Modo Fonógrado (Vinilo)
Abrir la tapa del tocadiscos
Levantar la tapa del tocadiscos hasta arriba del todo hasta que se
detenga. Bajar la cubierta lentamente hasta que se active el cierre
de enganche. Si el cierre no se engancha, tire manualmente de la
barra para enderezarla. La tapa estará ahora abierta.
Cerrar la tapa del tocadiscos
Levantar la tapa del hasta arriba
del todo hasta que se detenga.
El cierre deberá desengancharse.
Bajar lentamente la tapa.
Si el cierre no se desengancha,
empuje manualmente de la barra
para plegarla.
Asegurarse de sostener la tapa
con cuidado para evitar magullarse
los dedos al cerrarla.
Consejos para discos de vinilo
No tocar los surcos del disco. Tocar los discos solo por los bordes
o por el sello. Asegurarse de tener las manos limpias, puesto que la
grasa de la piel deteriora gradualmente el disco Guardar los
discos en un lugar seco y fresco, donde no entren en contacto con
el polvo. Conservar los discos en fundas cuando no se usen para
evitar polvo y rayaduras. Almacenar los discos en vertical. Los
discos en horizontal se doblan. No guardar discos en el maletero
de un coche. Guardar discos en un lugar con una temperatura
estable y baja humedad. Para limpiarlo, pase un paño antiestático
suave con cuidado por la superficie haciendo círculos.
9
1 Sello / 2 Surcos / 3 Borde

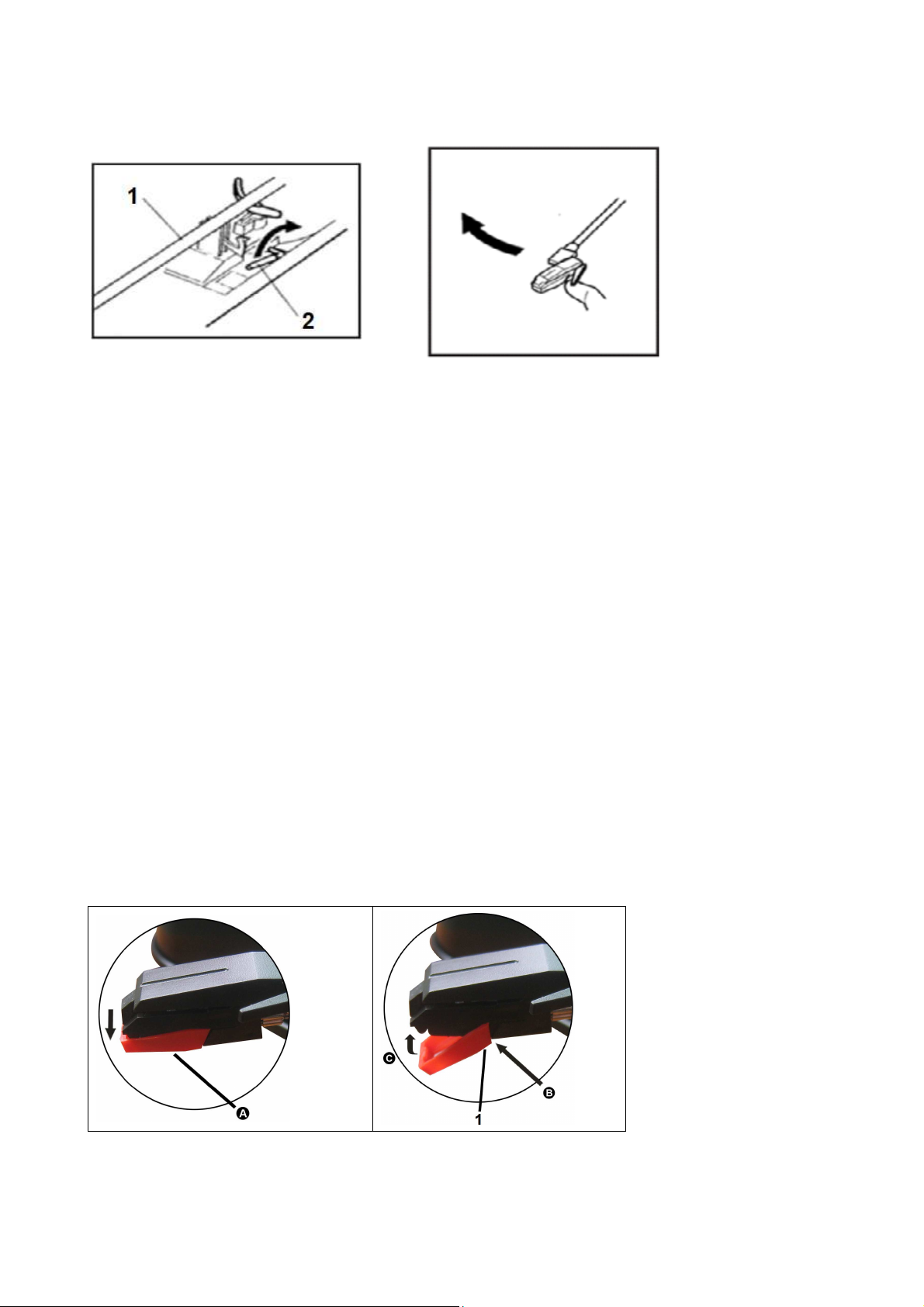

Reproducir un disco ( ¡ IMPORTANTE ! )
Cuando use el tocadiscos, asegúrese de quitar el protector de la
aguja (2). Deberá salir fácilmente del soporte para el cartucho de la
aguja (1). Además asegurarse de desenganchar el cierre del brazo
reproductor antes de usarlo y engancharlo después de usarlo.
Encender la unidad y regular el volumen a un nivel adecuado.
Girar el mando multifunción a la posición PHONO
(FONÓGRAFO).
Colocar un disco en el plato del tocadiscos y seleccionar la
velocidad de reproducción correcta: 33/45/78rpm según el vinilo que
se vaya a reproducir. Cuando se reproduzca un disco a 45rpm, usar
el adaptador de 45 incluido.
10
Configurar el control automático/manual de parada: Configurar el
interruptor de parada automática en ON (Encendido) que el
tocadiscos deje de girar cuando termine el disco. Si el interruptor se
configura en OFF (Apagado), el tocadiscos seguirá girando. Quitar
el protector de la aguja y abrir el cierre del brazo reproductor.
Pulsar la palanca para elevar el brazo reproductor y luego muévalo
suavemente sobre la posición deseada del disco.

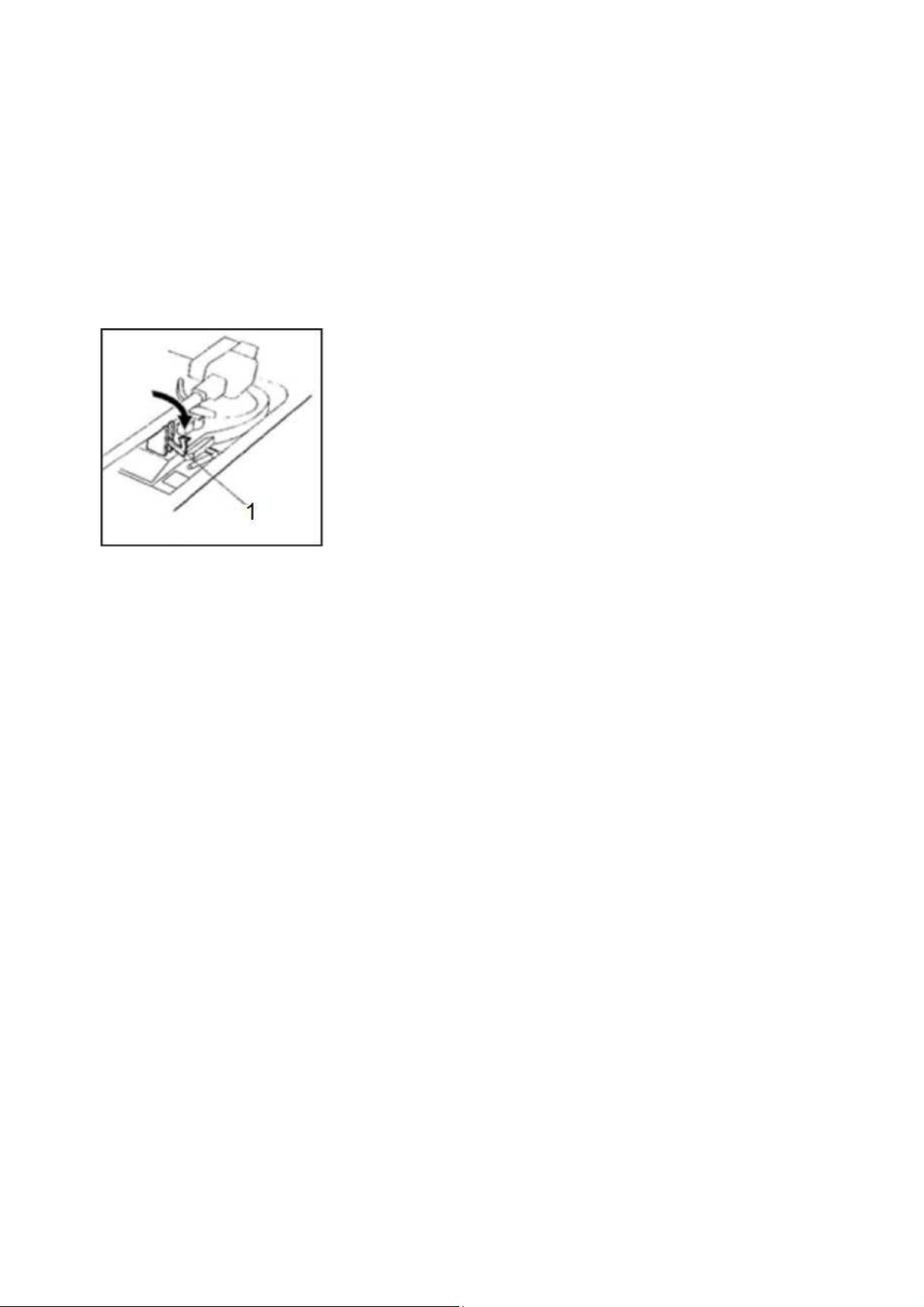

1 = Pinza
El plato comenzará a girar cuando el brazo reproductor se mueva
hacia el disco. Pulsar la palanca para bajar suavemente el brazo
reproductor hasta ponerlo sobre la posición deseada del disco. El
disco comenzará la reproducción.
Si el interruptor automático está en ON (Encendido), el tocadiscos
dejará de reproducir automáticamente. Si está en OFF (Apagado),
el disco no se parará automáticamente.
Cuando termine el disco, pulsar la palanca hacia atrás para elevar
el brazo reproductor suavemente y devolverlo a la posición plegada.
Cuando termine de reproducir discos, enganche el cierre del
brazo para evitar que sufra movimientos accidentales. Pulse el
botón Power (Encendido) para apagar la unidad. Desenchufe de la
fuente de alimentación si no lo va a usar por un tiempo.
NOTA: Si el disco se para antes de sonar la última pista, cambiar el
interruptor de parada automática a OFF (Apagado). El disco se
reproducirá ahora hasta el final, pero deberá parar el tocadiscos
manualmente.
11
1 Brazo reproductor / 2 Palanca
Cambiar la aguja
Se recomienda cambiar la aguja en cuanto detecte un cambio en la
calidad del sonido. El uso prolongado de una aguja desgastada
puede dañar el disco. El desgaste de la aguja se acelerará cuando
se reproduzcan discos a 78 RPM.
A: Quitar la aguja del cartucho
Coloque un destornillador en la punta de la cubierta del cabezal de
la aguja y empuje hacia abajo en la dirección mostrada en el
diagrama “A”. Saque la cubierta del cabezal de la aguja tirando
hacia adelante y hacia abajo.
B: Instalar la nueva aguja
Sujete la punta de la cubierta del cabezal de la aguja e introdúzcalo
presionando en el sentido mostrado en “B”. Empuje la cubierta del
cabezal de la aguja hacia arriba en el sentido mostrado en “C” hasta
que la aguja quede bloqueada en la posición de la punta.
(1) Pivotes guía en el interior
12
Precaución
No doblar la aguja. Para evitar lesiones, no toca la aguja.
Apagar la unidad antes de cambiar la aguja. Mantener fuera del
alcance de los niños. Manejar con cuidado puesto que la aguja es
frágil. El uso de una aguja doblada o rota puede dañar el disco y
provocar averías. No exponer la aguja a calor extremo.
Contactar con un técnico de reparaciones cualificado si tiene
dificultades para cambiarla
Modo CD
Consejos para discos compactos
Este tocadiscos es compatible con CDs de audio convencionales
y correctamente finalizados CD-R y CD-RW. Siempre colocar el
disco en la bandeja para discos con el lado de etiqueta hacia arriba.
(Los discos compactos pueden ser reproducidos o grabados solo
por un lado). Para sacar el disco de su caja, pulse en el centro de
la caja y levante el disco, sujetando cuidadosamente por los bordes.
Si el disco se ensucia, limpiar la superficie con movimientos
circulares desde el centro hacia afuera con un paño suave y seco.
How to remove the disc = Cómo sacar el disco
How to hold the disc = Cómo sostener el disco
How to clean the disc = Cómo limpiar el disco
Nunca usar productos químicos como sprays para discos, sprays
o líquidos antiestáticos , benceno o disolvente para limpiar el disco.
Tales sustancias químicas causarán un irreparable daño a la
superficie plástica de los discos. Coloque el disco en su caja
después de usarlo uso para evitar polvo y arañazos. No exponer
los discos a la luz solar directa o a temperaturas altas durante
periodos prolongados de tiempo. Una exposición larga a
13
temperaturas altas doblaría el disco. Reproducir discos doblados
puede averiar la unidad. Los discos imprimibles no están
recomendados con esta unidad puesto que el lado de la etiqueta
puede estar pegajoso y averiar la unidad. No utilizar spray para
dar una capa protectora a los discos. No escribir en los discos con
bolígrafo o plumas de punta dura. Usar solamente rotuladores con
base aceitosa. No usar estabilizadores. Utilizar estabilizadores de

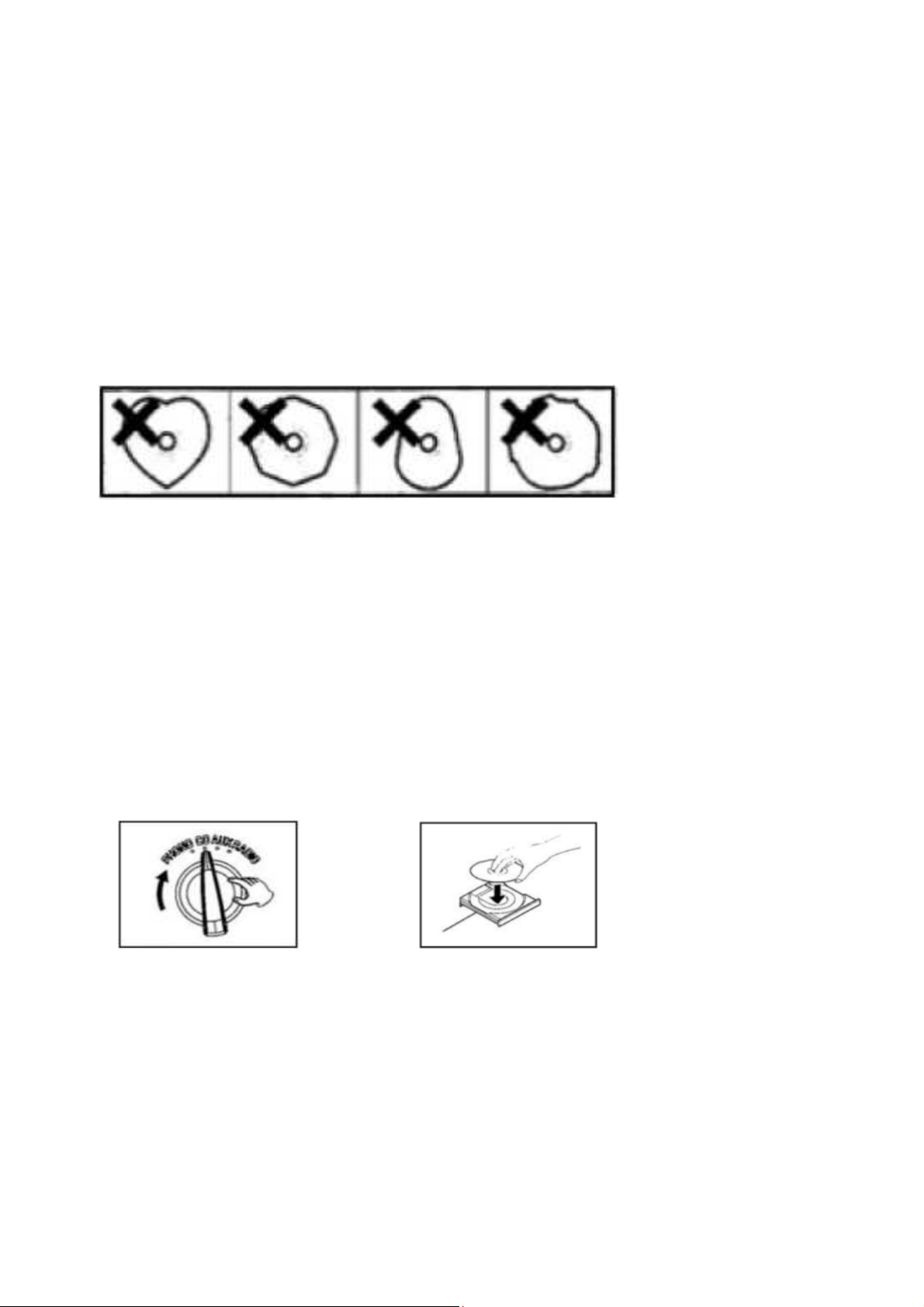

CD comerciales podría causar daños a esta unidad. No utilizar
CDs con una forma irregular porque podrían averiar la unidad.
Si tiene alguna duda sobre el cuidado y manejo de un disco, lea
las precauciones incluidas con el disco, o contacte con el fabricante
directamente.
Reproducir un CD
Encender la unidad pulsando el botón Power. Poner el mando
multifunción (PHONO (FONÓGRAFO)/CD/AUX/RADIO) en CD.
“- -” parpadeará unos segundos. Cuando no haya ningún disco
cargado aparecerá en la pantalla “no”.
Colocar un disco en la bandeja con la etiqueta impresa hacia
arriba. No colocar más de un disco en la bandeja a la vez.
El disco tiene que estar colocado en el centro de la bandeja para
discos. Si no se inserta el disco correctamente, podría no ser
posible volver a sacarlo una vez cerrado.
14
No forzar la bandeja con la mano cuando se esté abriendo y
cerrando. Pulsar el botón ABRIR/CERRAR (▲) para cerrar la
bandeja. El número total de pistas aparecerá en la pantalla. El
sistema empezará a reproducir automáticamente después de varios
segundos, o pulsar el botón REPRODUCIR/PAUSA (▶ ‖) para
empezar a reproducir. La reproducción del disco empieza con la
primera pista, y el indicador PLAY (REPRODUCIR) se iluminará.
Durante la reproducción, el número de la pista que se está
reproduciendo se mostrará en la pantalla. Girar el mando de
volumen para ajustar el volumen. Pulse el botón
REPRODUCIR/PAUSA ( ▶ ‖) durante la reproducción. La
reproducción se detendrá en la posición actual y el número de la
pista parpadeará en la pantalla. Para volver a reproducir, pulse el
botón REPRODUCIR/PAUSA (▶‖) de nuevo. Pulsar el botón
STOP (PARAR) (■) para detener la reproducción.
Para saltar a la pista siguiente o anterior
Durante la reproducción, pulsar repetidamente los botones
NEXT/PREVIOUS (SIGUIENTE/ANTERIOR) (▶▶/◀◀) hasta llegar a
la pista deseada. La pista seleccionada se reproducirá desde el
principio. En modo STOP (PARAR), pulsar los botones
NEXT/PREVIOUS (SIGUIENTE/ANTERIOR) (▶▶/◀◀) repetidamente
hasta encontrar la pista deseada. Pulse el botón
REPRODUCIR/PAUSA (▶‖) en menos de 5 segundos para iniciar la
reproducción desde la pista seleccionada. Cuando se pulsa el
botón PREVIOUS (ANTERIOR) (◀◀) durante la reproducción, la
pista reproducida volverá a empezar desde el principio. Para volver
al principio de la pista anterior, pulse el botón PREVIOUS
(ANTERIOR) (◀◀) dos veces.
Buscar parte de una pista
Durante la reproducción, mantener pulsado el botón NEXT
(SIGUIENTE) o PREVIOUS (ANTERIOR) (▶▶/ ◀◀) para avanzar o
retroceder rápidamente, y suelte cuando encuentre la parte
deseada.
15
Función para repetir
Durante la reproducción, pulsar el botón REPETIR una vez para
repetir una sola pista. El indicador LED “REP” parpadeará.
Durante la reproducción, pulsar el botón REPEAT (REPETIR) una
vez más para repetir todas las pistas. El indicador LED “REP” se
quedará encendido.
Función de programa
En modo PARAR, pulsar el botón PROGRAMA. La pantalla
mostrará “01”.
Pulsar (▶ ▶ /◀◀ ) para seleccionar una pista y pulsar el botón
PROGRAMA otra vez para guardar la pista.
Pulsar (▶ ▶/◀ ◀) para seleccionar otra pista y pulsar el botón
PROGRAMA de nuevo. Repetir este paso para continuar guardando
pistas.
Para reproducir pistas programadas, pulsar el botón
REPRODUCIR/PAUSA (▶‖).
Para borrar la pista programada, pulsar el botón PARAR (■) dos
veces.
Modo USB/SD
Reproducción con USB/tarjeta SD
Encender la unidad y regular el volumen a un nivel adecuado.
Insertar un dispositivo USB en el puerto USB. Alternativamente
insertar una tarjeta SD en la ranura de tarjeta SD, asegurándose de
que esté recta, sin torceduras. Girar el mando multifunción a la
posición CD. Para reproducir música de la unidad USB, mantener
pulsado el botón “■ /USB/SD” durante 2 segundos hasta que “Ud”
parpadee en la pantalla y luego soltar el botón. La reproducción de
música comenzará automáticamente. Para reproducir música de
una tarjeta SD, mantener pulsado el botón “■ / USB/SD” durante 2
segundos otra vez hasta que “Sd” parpadee en la pantalla y luego
soltar el botón. La reproducción de música comenzará
automáticamente.
16
Controles de reproducción:
Para pausar la reproducción, pulse el botón
REPRODUCIR/PAUSA (▶‖) una vez. Pulse de nuevo para seguir
reproduciendo. Para reproducir la pista anterior, pulsar ◀◀ una
vez o dejar pisado continuamente para avanzar rápidamente por
pistas anteriores. Para reproducir la pista siguiente, pulsar ▶▶
una vez o dejar pisado continuamente para avanzar rápidamente
por pistas. Para eliminar un archivo en su dispositivo de
almacenamiento de medios, mientras está en modo reproducción,
mantener pulsado el botón REC/DEL (GRABAR/BORRAR) hasta
que el indicador LED “DEL” (BORRAR) parpadee y aparezca “dL”
en la pantalla. Luego vuelva a pulsar REC/DEL, el indicador LED
parpadeará con “DEL” rápidamente y el archivo será eliminado.
Para eliminar un archivo en su dispositivo de almacenamiento de
medios: Mientras está en modo PARADA, seleccionar la pista
pulsando ▶▶ or ◀◀, mantener pulsado el botón REC/DEL hasta que
el indicador LED “DEL” parpadee y aparezca “dL” en la pantalla.
Luego vuelva a pulsar REC/DEL, el indicador LED parpadeará con
“DEL” rápidamente y el archivo será eliminado. Para parar la
reproducción de la pista de música, pulsar el botón ■/USB/SD.
Grabar en un USB/ tarjeta SD
Este equipo tiene la capacidad de codificar medios de música
tradicionales (discos de vinilo, cintas de casete o CDs por AUX-IN) a
formato digital y grabarlo en un dispositivo USB o tarjeta SD como
archivo(s) MP3. Insertar un dispositivo de almacenamiento (USB
o tarjeta SD) en la ranura correspondiente. Ponga sus medios de
música tradicionales listos para reproducir: Se puede colocar un
disco en el tocadiscos, insertar una cinta de casete en la ranura
para casete, insertar un CD en un reproductor de CD o conectar a
un medio de grabación diferente con la toma AUX-IN. Establezca
el interruptor de función en la función apropiada: FONÓGRAFO, CD
o AUX. NOTA: Si está grabando por casete, asegurarse de que el
cable AUX-IN no esté conectado a la toma AUX.
17
Pulsar el botón REC para empezar a grabar. “rE” aparecerá en la
pantalla y se iluminará el indicador LED “REC” (GRABAR). Unos
cuantos segundos más tarde el LED “REC” parpadeará y la
grabación empezará. A continuación, inicie la reproducción de sus
medios de música tradicionales. Pulsar el botón PARAR para
detener la grabación. Las pistas de música se guardarán
directamente en el dispositivo de almacenamiento (dispositivo USB
o tarjeta SD) como archivos MP3.
NOTA: El nivel de volumen de la grabación puede ser ajustado
con el mando controlador de volumen. La velocidad de grabación
es 1:1. La grabación durará el mismo tiempo que lo que tarde en
reproducirse el disco, el casete o el CD. El formato de grabación
viene preestablecido a un bitrate de 128 kbps para MP3.
Modo Bluetooth
Reproducción por Bluetooth
Poner el interruptor de función en posición “CD” y mantener pulsado
el botón USB/SD/BT en el panel de control. El LED de la pantalla
mostrará el proceso en que de CD pasa de USB a SD, y luego a BT.
Cuando aparezca eso, debe parar porque la unidad ya está lista
para la función Bluetooth, momento en que debe encender su
teléfono u otro dispositivo de medios e iniciar la función de
búsqueda por Bluetooth. El dispositivo recibirá el número de
identificación: “Technaxx TX-103”. Cuando el dispositivo Bluetooth
esté conectado el altavoz pitará. Al mismo tiempo, seleccione ▶▶ o
◀ ◀ o ▶ ǁ o ■, que le permite pausar, interrumpir o parar las
canciones. Para dejar la función, mantenga pulsado el botón de
USB/SD/BT o simplemente pulse el interruptor de función.
Atención: Si reinicia la máquina, tendrá que repetir los pasos para
reiniciar la función de Bluetooth. Cuando está activada la función
Bluetooth no es posible usar el manos libres. El último dispositivo
conectado se conecta automáticamente.
18
Modo casete
Consejos para cintas de casete
Las cintas metálicas y de cromo (cobalto) tienen orificios de
identificación. Utilice el dedo o un lápiz para girar los ejes de la
cinta y recoger cinta suelta. Evite tocar la cinta. Las huellas de los
dedos coger polvo y suciedad. Evite que caigan al suelo o
someterlos a fuerzas o impactos excesivos.
IMPORTANTE cuando use el lector de casetes: Asegurarse de
que se inserta el casete en la dirección correcta.
Para evitar dañar el casete, recomendamos encarecidamente
sacarlo del equipo después de reproducir el casete.
Reproducir un casete
Encender la unidad y regular el volumen a un nivel adecuado.
Girar el mando multifunción a Tape (Cinta)/AUX y la pantalla
mostrará “tP”
exposed side = lado expuesto
Insertar una cinta pregrabada en la ranura para casete con el lado
de la cinta hacia la derecha. Pulsando levemente, la cinta se
colocará en su sitio y comenzará a reproducirse automáticamente.
19
Nota: Para avanzar rápidamente la cinta de casete, pulsar el
botón de funcionamiento de casete hacia abajo, a mitad de recorrido,
mientras se reproduce el casete. Para continuar con la
reproducción normal, soltar el botón de funcionamiento de casete.
Para parar la reproducción, pulsar el botón de funcionamiento de
casete completamente. La reproducción se detendrá y el casete se
expulsará.
Modo AUX
Reproducir música desde una fuente AUX
Encender la unidad pulsando el botón Power (Encendido).
Poner el mando multifunción (FONÓGRAFO/CD/AUX/RADIO) en
posición. Enchufe un extremo del cable AUX-IN de 3.5mm (no
incluido) en la toma AUX-IN del panel frontal de la unidad y el otro
extremo en su dispositivo de audio (reproductor de CD, tablet,
reproductor de MP3, smartphone, etc.). Pulsar PLAY
(REPRODUCIR) en la fuente externa de audio.
NOTA: El nivel de volumen depende del nivel de volumen de la
fuente. Asegurarse de que el volumen de la fuente es 70-80% para
evitar distorsión del sonido. La reproducción no se puede
controlar desde el panel frontal cuando se está en modo AUX IN. La
reproducción debe controlarse desde su dispositivo de audio
conectado.
1. Auricular
2. AUX-IN
20
Conectar auriculares
Ajuste el volumen a un nivel adecuado antes de ponerse los
auriculares. Conecte su toma de auricular de 3.5mm a la toma de
auriculares.
Conectar a un amplificador externo
Esta opción le permite reproducir música de tocadiscos con
amplificador o altavoces externos. Tendrá que emplear un cable
RCA para hacer esta conexión (no se incluye). Conecte un
extremo de los conectores RCA rojo y blanco a los puertos LINE
OUT de la parte trasera de la unidad y luego el otro extremo a las
tomas R (roja) y L (blanca) en la parte posterior del amplificador o de
los altavoces externos.
Modo de radio
Antena FM
Estando en modo FM, sintonizar una emisora FM y extender la
antena para encontrar una posición que dé buena señal. Puede que
haya que cambiar la posición de la antena si coloca la unidad en
otro sitio.
Reproducción de la radio
Encender la unidad y regular el volumen a un nivel adecuado.
Girar el mando multifunción a la posición RADIO.
Extender la antena para conseguir buena señal.
Mover el interruptor de frecuencias a FM o AM.
Girar el sintonizador a la emisora de radio preferida.
Si la señal es mala: Frecuencia AM: Girar la unidad para buscar la
mejor posición para emisoras AM. Frecuencia FM: Extender y
mover la antena FM hasta que reciba la emisora con claridad.
21
Función en espera
Cuando el dispositivo no está reproduciendo música en Phono
(Fonógrafo), CD, USB, SD, AUX, Casete, mantener pulsado el
botón “REPETIR/PROGRAMA/ESPERA” durante 4 seg. para que la
unidad pase a modo de espera. Luego hay que volver a pulsar “▶‖”
brevemente para que se reactive. El dispositivo entra en espera
autom. pasados unos 10 min. cuando no reproduce música. Luego
hay que volver a pulsar “▶‖” brevemente para que se reactive.
Preguntas frecuentes
Dispositivo no se enciende Asegurarse de que el cable de
alimentación está conectado a una toma de corriente válida y que la
toma está activada.
No hay sonido Girar el mando de potencia/volumen en sentido
horario para aumentar el volumen.
Casete no se reproduce
Asegurarse de que el mando
multifunción está en la función correcta. Comprobar que esté
debidamente insertado.
Disco de vinilo no se reproduce Asegurarse de que el mando
multifunción está en la función correcta. Asegurarse de haber
seleccionado la velocidad correcta (33, 45 o 78 RPM).
No suena nada mediante la conexión AUX IN Asegurarse de
que el cable esté firmemente conectado y comprobar que el
dispositivo externo esté limpio y no tenga daños. Comprobar si el
mando multifunción está en la función deseada. Comprobar que el
volumen de su dispositivo externo esté al 70-80%.
No suena nada mediante dispositivo USB o tarjeta SD
Asegurarse de que la memoria esté bien insertada en el puerto USB
(o ranura para tarjeta SD) y que se haya elegido la función correcta.
Es posible que sea necesario formatear el medio.
NOTA: Si no puede obtener un funcionamiento normal, desenchufar
cable de corriente de la toma de pared y volver a enchufar.
22
Consejos importantes
Desembalaje y manipulación: Abra el paquete con cuidado y retire el
embalaje. Extraiga la bolsa de plástico y conserve el embalaje para usos
futuros. Mantenga alejado el embalaje de los niños pequeños y animales.
Posición del centro musical: Coloque el equipo en una superficie estable,
alejada de toda fuente de calor y asegúrese de que el centro musical tiene
una ventilación adecuada.
Ventilación y fuentes de calor: No coloque objetos sobre ninguna ranura
de ventilación mientras se usa, puesto que podría sobrecalentar el aparato y
producir fallos. No coloque el dispositivo expuesto a luz solar directa o cerca
de fuentes de calor como radiadores o fuegos.
Velas y llamas expuestas: No coloque velas encendidas o luces de té
encima del centro musical, ni a los laterales del mismo. No permita que haya
llamas expuestas cerca de la carcasa.
Conexiones: Cuando conecte el centro musical a la toma de corriente, no
coloque cables sobre los que pueda tropezarse. No atrape el enchufe
principal ni coloque objetos pesados sobre él.
Humedad: No coloque el aparato en condiciones mojadas o húmedas,
como en cocinas con vapor, cuartos de baño o sótanos. No permita que el
agua u otros líquidos penetren en el aparato. No toque el enchufe de corriente
ni el adaptador con las manos mojadas. Si la humedad entrara en el centro
musical, desconectar de la fuente de alimentación.
Limpieza y cuidados: Desconecte el centro musical de la toma de
corriente. Utilice un paño seco suave, o para manchas más resistentes utilice
un paño suave con un detergente diluido. No utilice líquidos con base de
alcohol o materiales abrasivos.
NO HACER
No utilice esta unidad para algo distinto para lo que está pensada. No
deje caer/golpee/sacuda el dispositivo (no utilice la unidad si se ha caído o
dañado de alguna forma). No abra/repare/desarme el dispositivo No
almacene el dispositivo en ambiente a alta temperatura/cercad del fuego/en
ambientes húmedos-mojados- erosivos/en agua. Detenga el uso cuando
se produzca olor inusual/distorsión por calentamiento/cambio de color del
material de la carcasa u otras situaciones anormales. Manténgalo alejado
de niños/personas sin suficiente capacidad mental/personas sin conocimiento
suficiente para utilizar este producto.
23
Loading...
