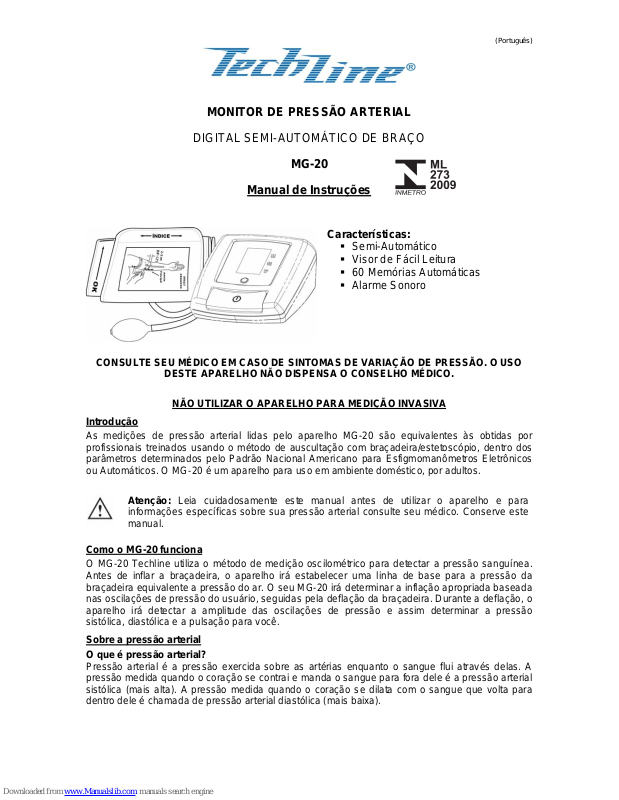

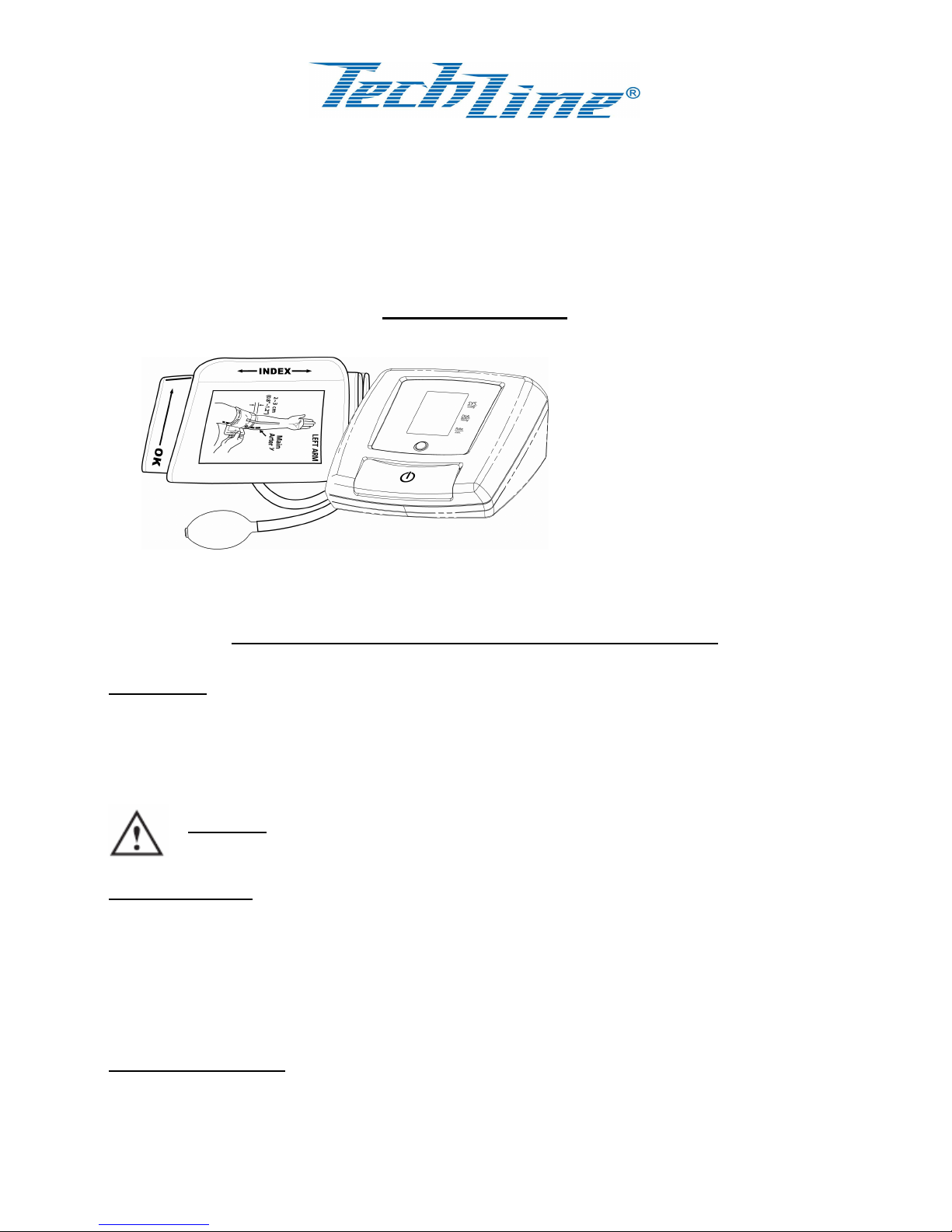

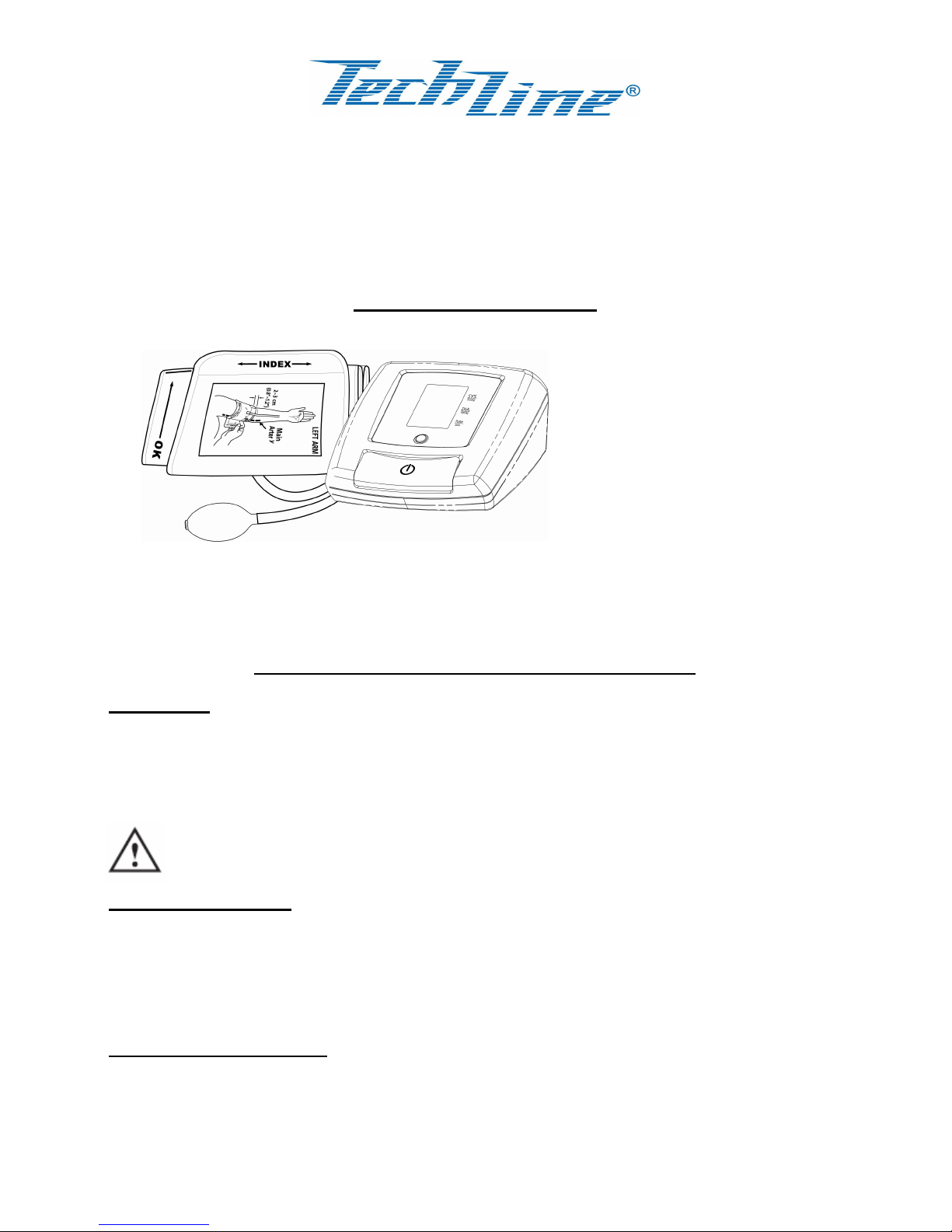

TechLine MG-20 Instruction Manual

(Português)

MONITOR DE PRESSÃO ARTERIAL

DIGITAL SEMI-AUTOMÁTICO DE BRAÇO

MG-20

Manual de Instruções

Características:

 Semi-Automático
 Visor de Fácil Leitura
 60 Memórias Automáticas
 Alarme Sonoro

CONSULTE SEU MÉDICO EM CASO DE SINTOMAS DE VARIAÇÃO DE PRESSÃO. O USO

DESTE APARELHO NÃO DISPENSA O CONSELHO MÉDICO.

NÃO UTILIZAR O APARELHO PARA MEDIÇÃO INVASIVA

Introdução

As medições de pressão arterial lidas pelo aparelho MG-20 são equivalentes às obtidas por
profissionais treinados usando o método de auscultação com braçadeira/estetoscópio, dentro dos
parâmetros determinados pelo Padrão Nacional Americano para Esfigmomanômetros Eletrônicos
ou Automáticos. O MG-20 é um aparelho para uso em ambiente doméstico, por adultos.

Atenção: Leia cuidadosamente este manual antes de utilizar o aparelho e para
informações específicas sobre sua pressão arterial consulte seu médico. Conserve este
manual.

Como o MG-20 funciona
O MG-20 Techline utiliza o método de medição oscilométrico para detectar a pressão sanguínea.

Antes de inflar a braçadeira, o aparelho irá estabelecer uma linha de base para a pressão da
braçadeira equivalente a pressão do ar. O seu MG-20 irá determinar a inflação apropriada baseada
nas oscilações de pressão do usuário, seguidas pela deflação da braçadeira. Durante a deflação, o
aparelho irá detectar a amplitude das oscilações de pressão e assim determinar a pressão
sistólica, diastólica e a pulsação para você.

Sobre a pressão arterial
O que é pressão arterial?

Pressão arterial é a pressão exercida sobre as artérias enquanto o sangue flui através delas. A
pressão medida quando o coração se contrai e manda o sangue para fora dele é a pressão arterial
sistólica (mais alta). A pressão medida quando o coração se dilata com o sangue que volta para
dentro dele é chamada de pressão arterial diastólica (mais baixa).

2

Hipertensão Estágio 2

Hipertensão Estágio 1

Pré-hipertensão

Normal

Sistólica < 120
Diastólica < 80

Sistólica 120 ~ 139
Diastólica 80 ~ 89

Sistólica 140 ~ 159
Diastólica 90 ~ 99

Sistólica = 160
Diastólica = 100

Sistólica (mmHg)

→

Diastólica (mmHg)

→

Por que medir sua pressão arterial?

Entre os vários males que afligem as pessoas no mundo moderno, os problemas associados à
pressão alta são, seguramente, os mais comuns. A perigosa e forte correlação entre a pressão
arterial e as doenças cardiovasculares, com sua alta taxa de morbidade, fazem da medição da
pressão arterial uma necessidade para identificação deste risco.

Padrão de Pressão Arterial
A Organização Mundial da Saúde (OMS) e o Comitê de Coordenação do Programa Nacional

de Pressão Alta [National High Blood Pressure Education Program Coordinating
Committee] desenvolveram um padrão de pressão arterial de acordo com o qual são identificadas

as áreas de pressão arterial de baixo e de alto risco. Este padrão, no entanto, é apenas uma
orientação geral, uma vez que a pressão arterial varia de pessoa para pessoa, de acordo com
diferentes grupos de idade, etc.

É importante consultar
regularmente um
médico. Seu médico
poderá identificar sua
variação normal de
pressão, bem como o
ponto considerado
como índice de risco
para você.
Para monitoração e
referências confiáveis
da pressão arterial, é
recomendável manter
registros a longo prazo.

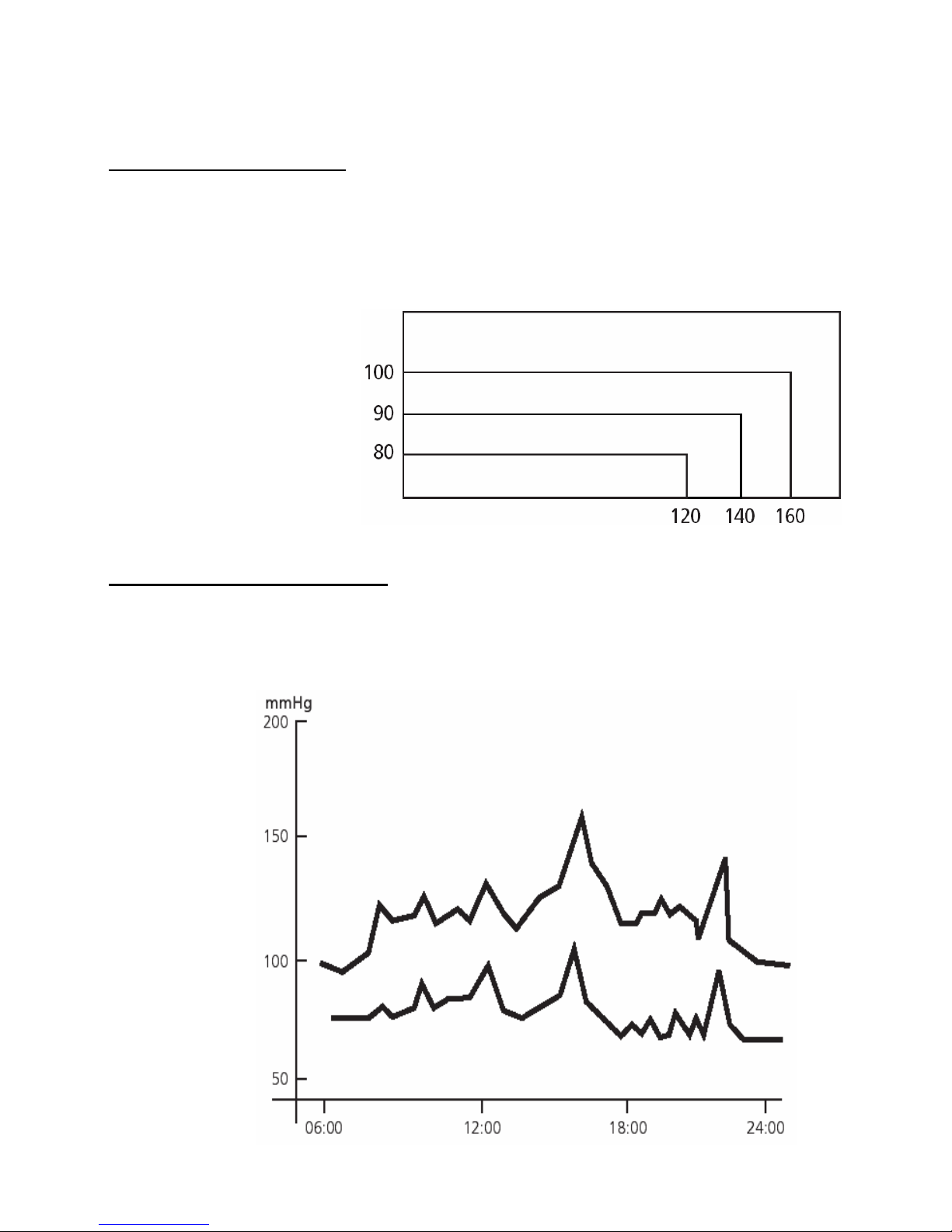

Flutuação da pressão arterial
A pressão arterial flutua o tempo todo!

Você não deve se preocupar demasiadamente se encontrar duas ou três medições em níveis
altos.
Nossa pressão arterial muda durante o mês e até mesmo durante o dia.
Ela também sofre influências da estação do ano e da temperatura.

Ao acordar

Chegando

no trabalho

Conversa ao

telefone

Saindo do

trabalho

Discussão

em uma

reunião

Jantar/
Dormir

Flutuação dentro de um dia

(Caso: Homem, 35 anos)

Pressão Sistólica

Pressão Diastólica

3

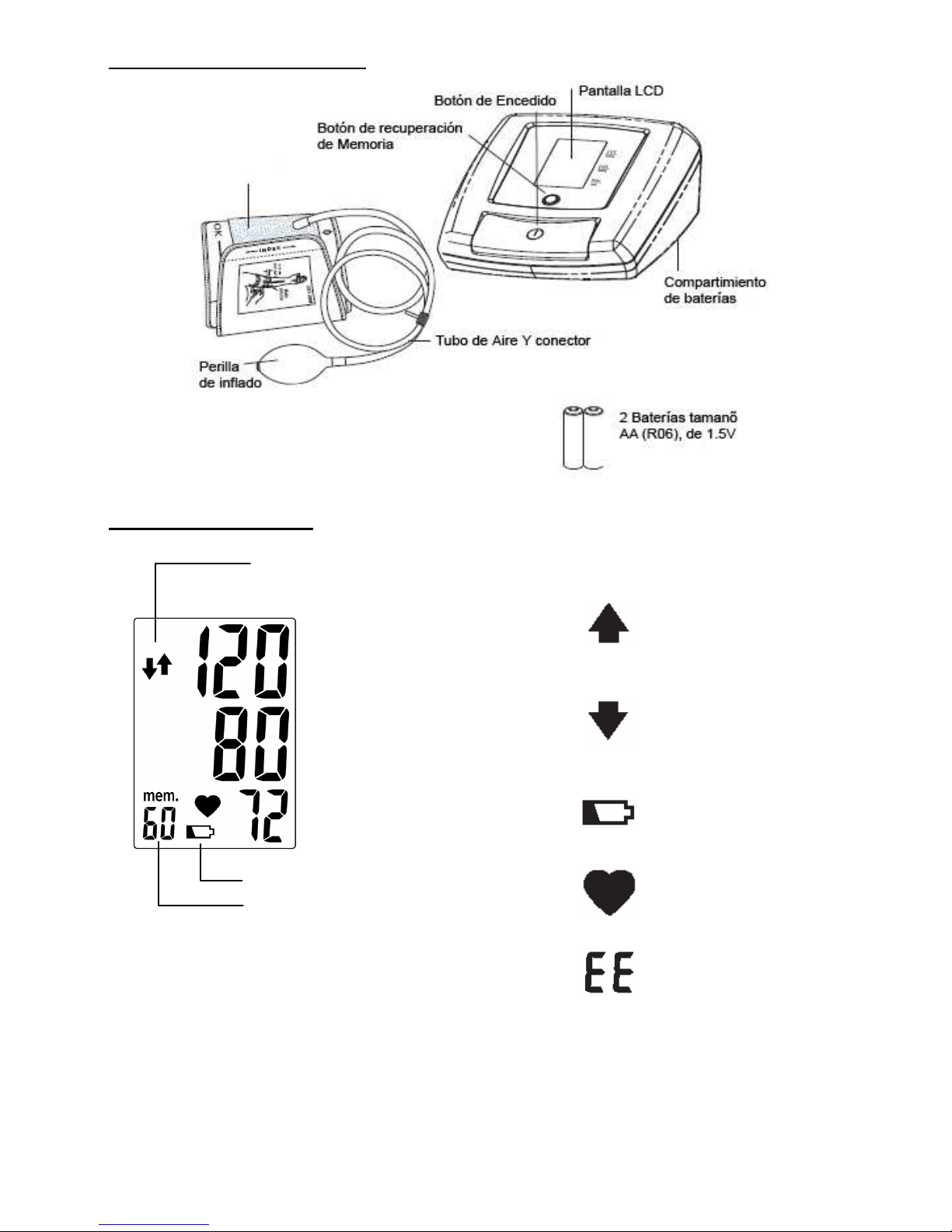

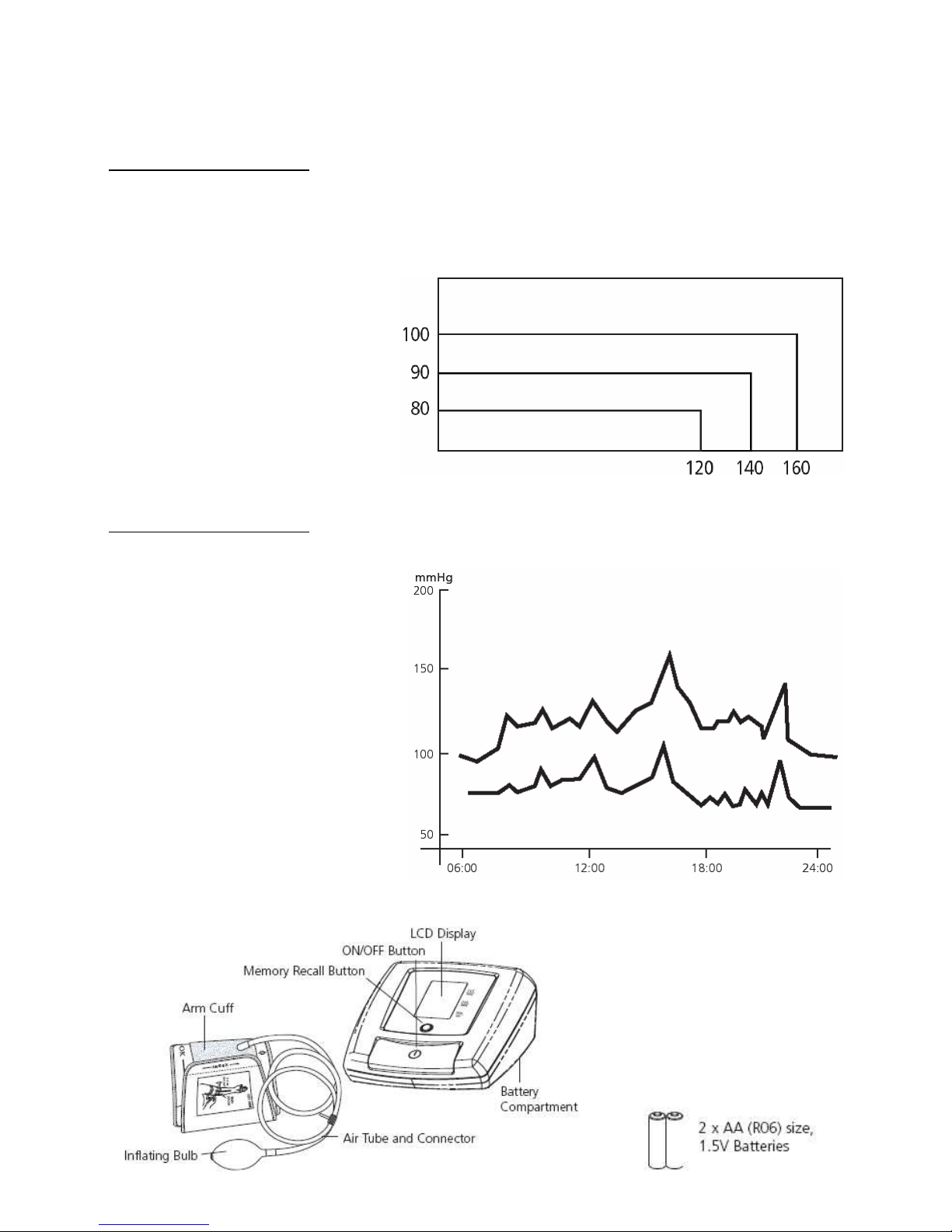

Nome / Função de cada item

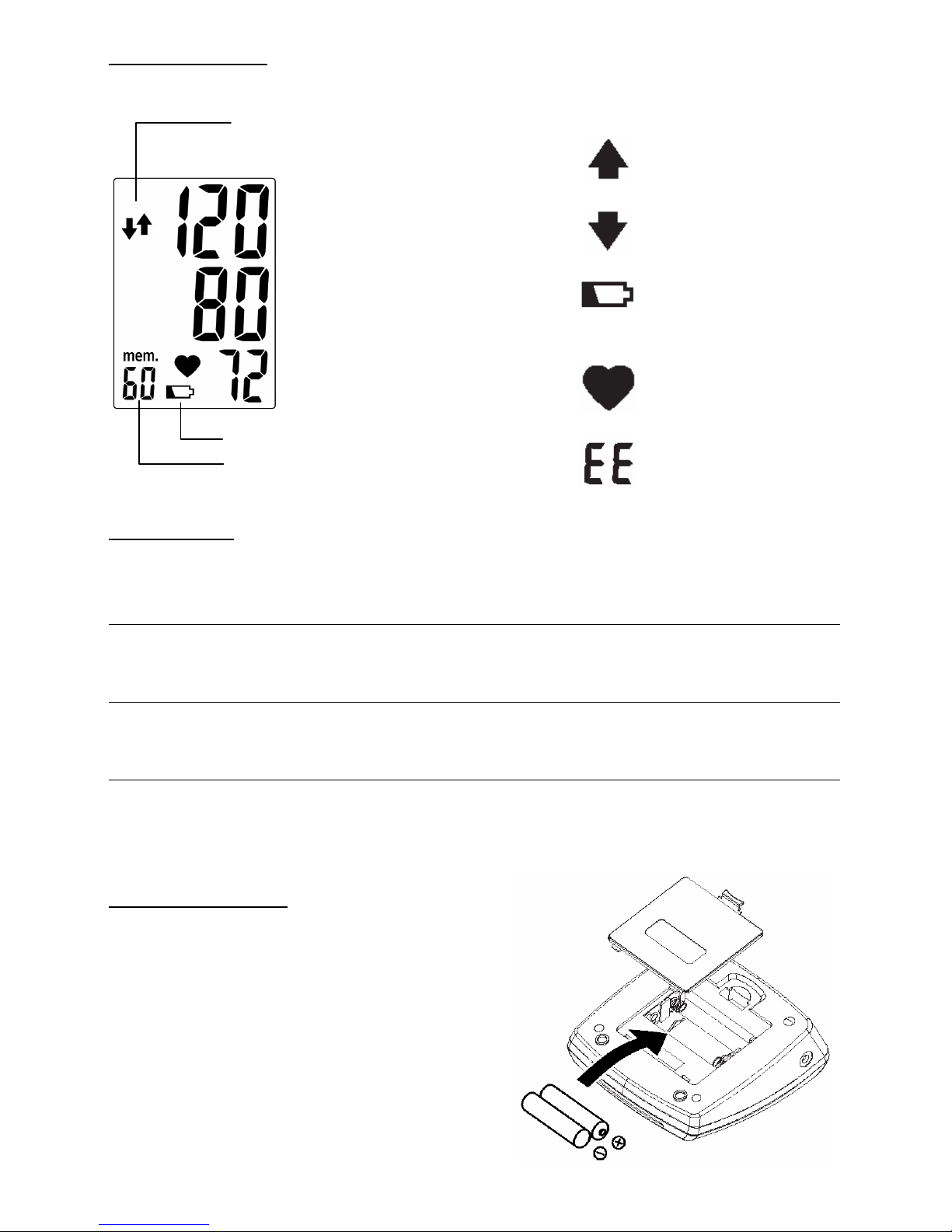

Explicação do Visor

Visor:
Indicação de
Inflação/ deflação Símbolos:

Aparece quando é
necessária a inflação
manual da braçadeira.

Aparece quando é
necessário o
esvaziamento da
braçadeira.

Aparece quando as
pilhas devem ser
substituídas.

Mostra a pulsação por
minuto.

Aparece quando
ocorre um erro
durante a medição.

Pressão Sistólica

Pressão Diastólica

Pulsação

Número Seqüencial da Memória

Símbolo de Pilha Fraca

Íaaaaaaa

ÍNDICE

SIS

4

Mensagens de Erro

Alteração no Circuito de Ar: Meça novamente, sem se movimentar.

Se o erro continuar ocorrendo, consulte o serviço de assistência técnica.

Pressão Excedendo 300 mmHg: Pressione a válvula para liberar o ar
rapidamente da braçadeira, desligue o aparelho e meça novamente, sem se
movimentar. Se o erro continuar ocorrendo, consulte o serviço de assistência
técnica.

Erro de Dados: Retire e recoloque as pilhas. Se o erro continuar ocorrendo,

consulte o serviço de assistência técnica.

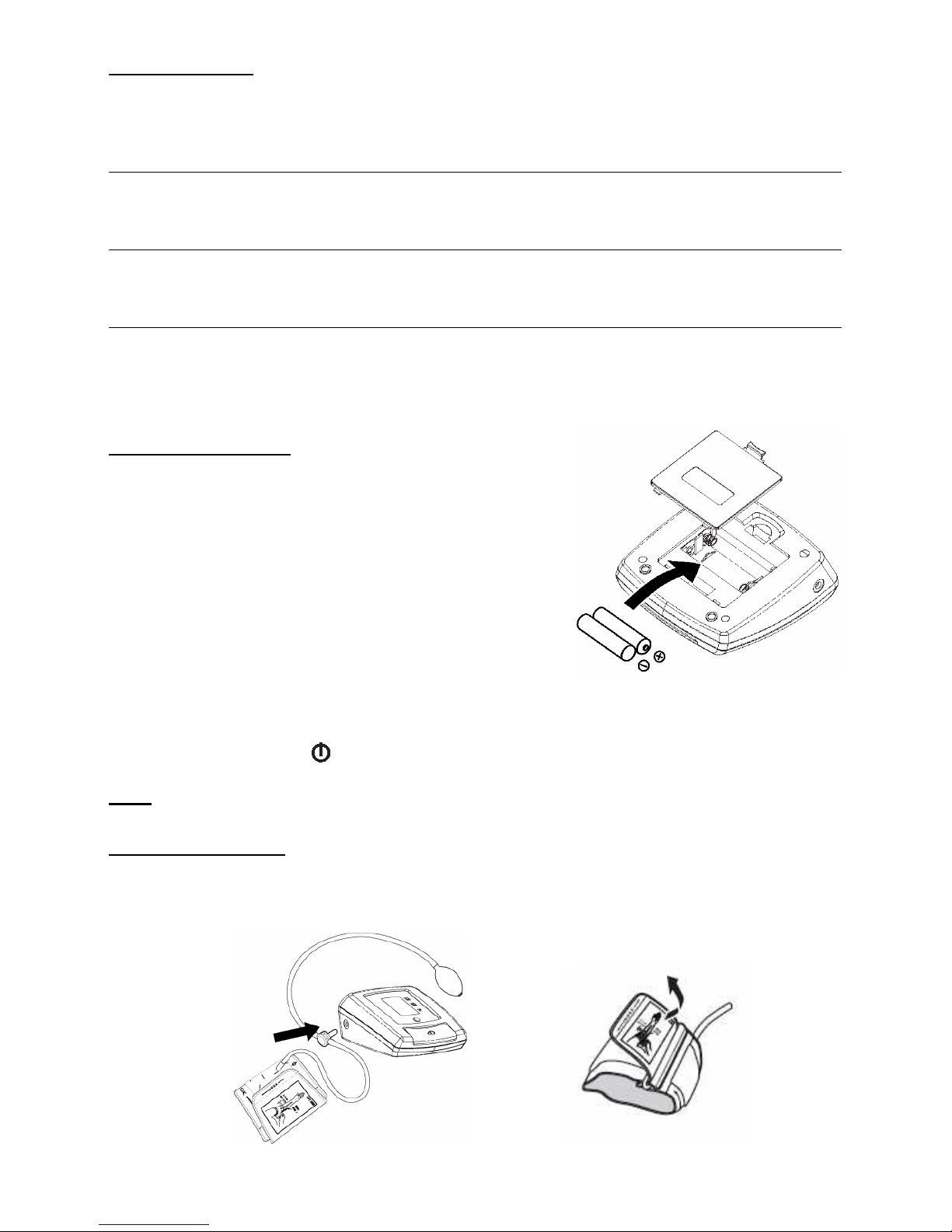

Instalando as Pilhas

1. Pressione para baixo e levante a tampa, no
sentido indicado pela seta, para abrir o
compartimento de pilhas.

2. Coloque ou reponha 2 pilhas tamanho “AA”
dentro do compartimento de pilhas, seguindo as
indicações marcadas dentro dele.

3. Recoloque a tampa do compartimento,
encaixando o gancho de baixo primeiro e
empurrando a parte de cima da tampa.

Você precisa trocar as pilhas quando:

1. o símbolo de pilha fraca aparecer no visor.

2. o botão LIGA/DESLIGA

está pressionado e nada aparece no visor.

Nota: Pilha é lixo perigoso.

Não descarte junto com o lixo doméstico.

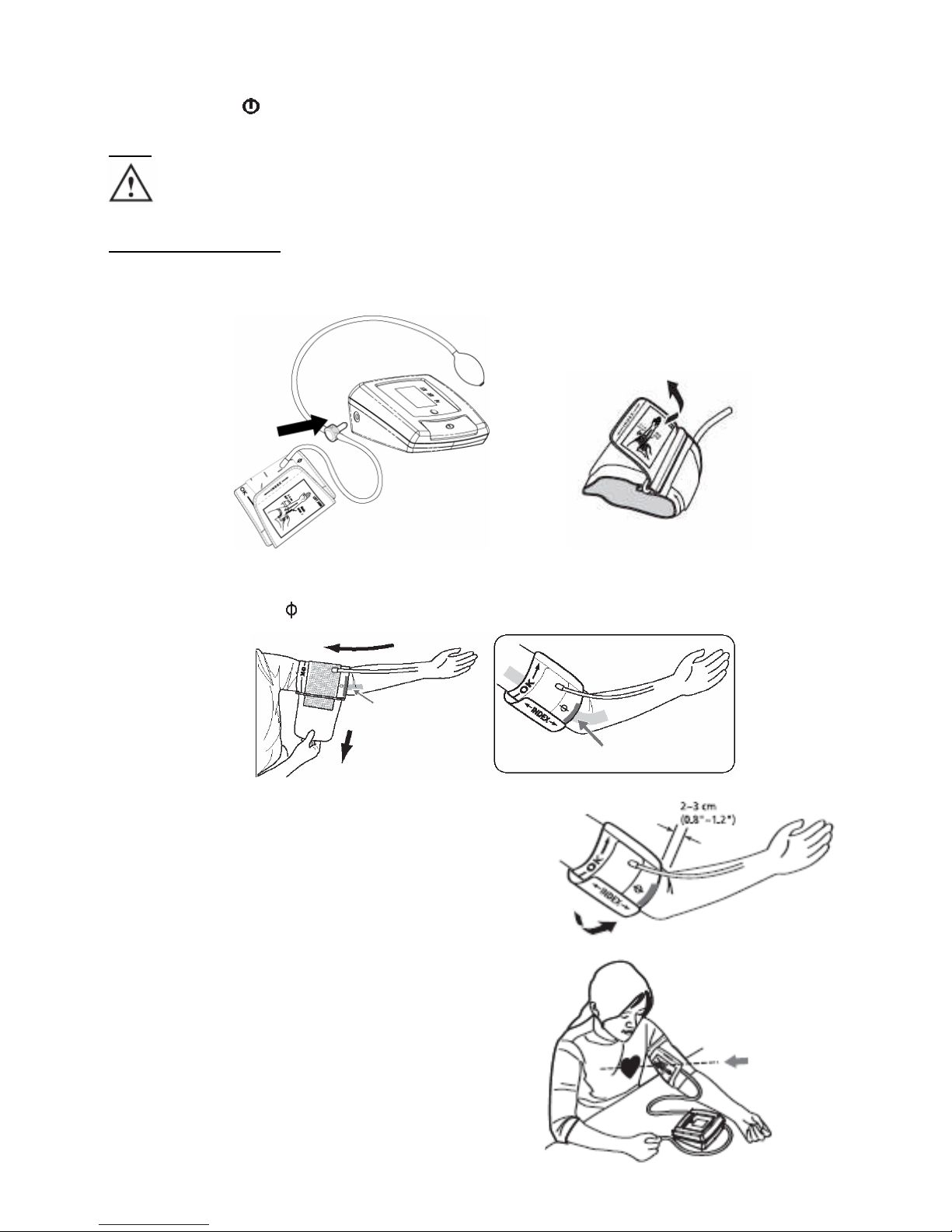

Colocando a braçadeira

1. Encaixe o tubo conector da braçadeira no aparelho.

2. Desenrole a braçadeira, passando a borda com a marca “Índice” da braçadeira através do anel D.

EE

Ei

E2

E3

Erro na Medição: Excedendo a faixa de medição. Meça novamente, sem se
movimentar. Prenda a braçadeira corretamente e mantenha o braço imóvel

durante a medição. Se o erro continuar ocorrendo, consulte o serviço de
assistência técnica.

5

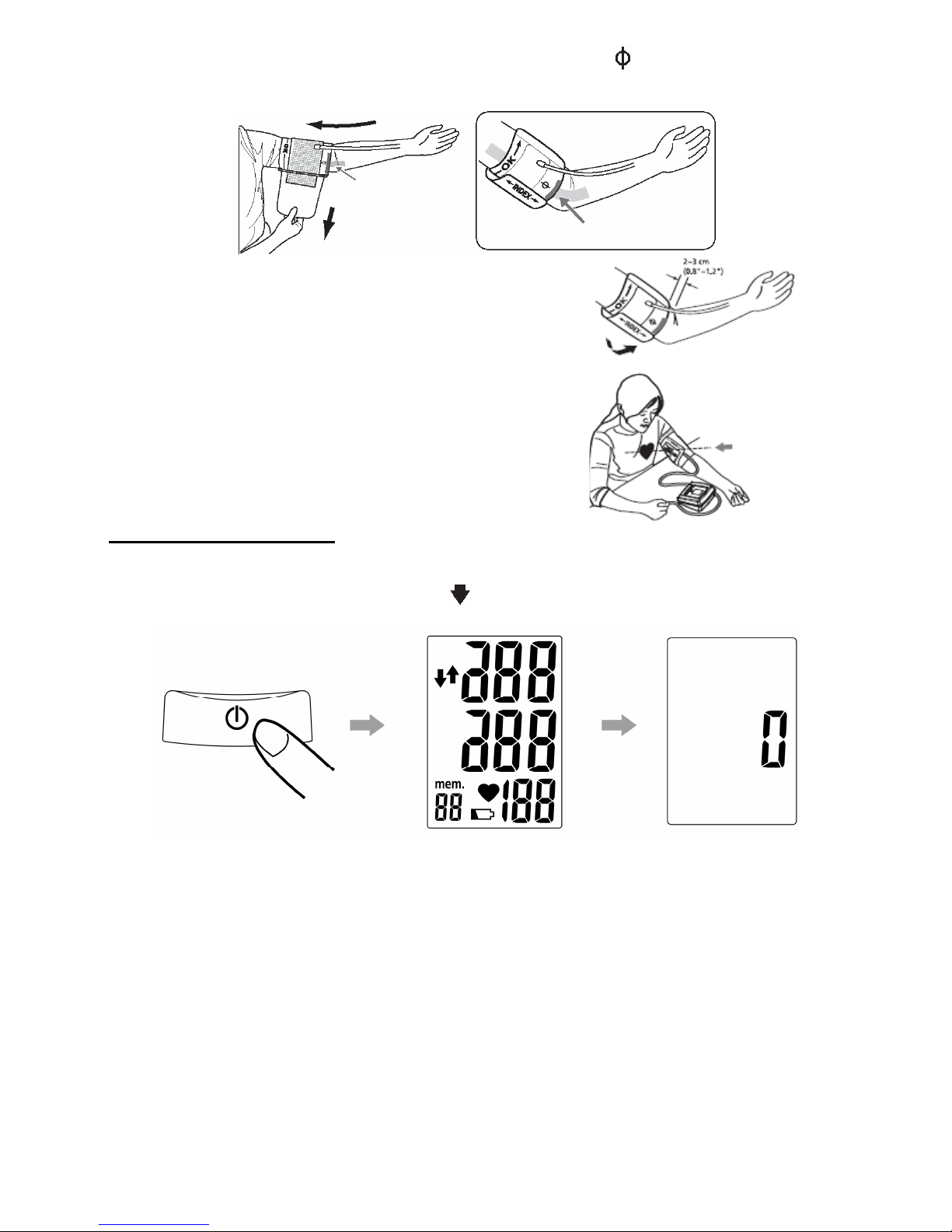

3. Passe seu braço esquerdo através da circunferência da braçadeira. A indicação da faixa "OK"
deve ser posicionada próxima a você, com o tubo de borracha apontando na direção do seu

braço. Posicione a marca da artéria (

) sobre a artéria principal (no lado interno do

braço) da parte superior do braço.

4. Vire a palma da mão para cima e coloque a borda da
braçadeira aproximadamente de 2 a 3 cm acima do
lado interno da articulação do cotovelo. Prenda a
braçadeira puxando a borda com a marca Índice.

5. Se a linha do Índice cair dentro da faixa OK

indicada na braçadeira, o tamanho é adequado
para o seu uso. Se a linha Índice cair fora da faixa

OK, pode ser que você precise de uma braçadeira
com outro tamanho de circunferência.

Procedimentos de Medição

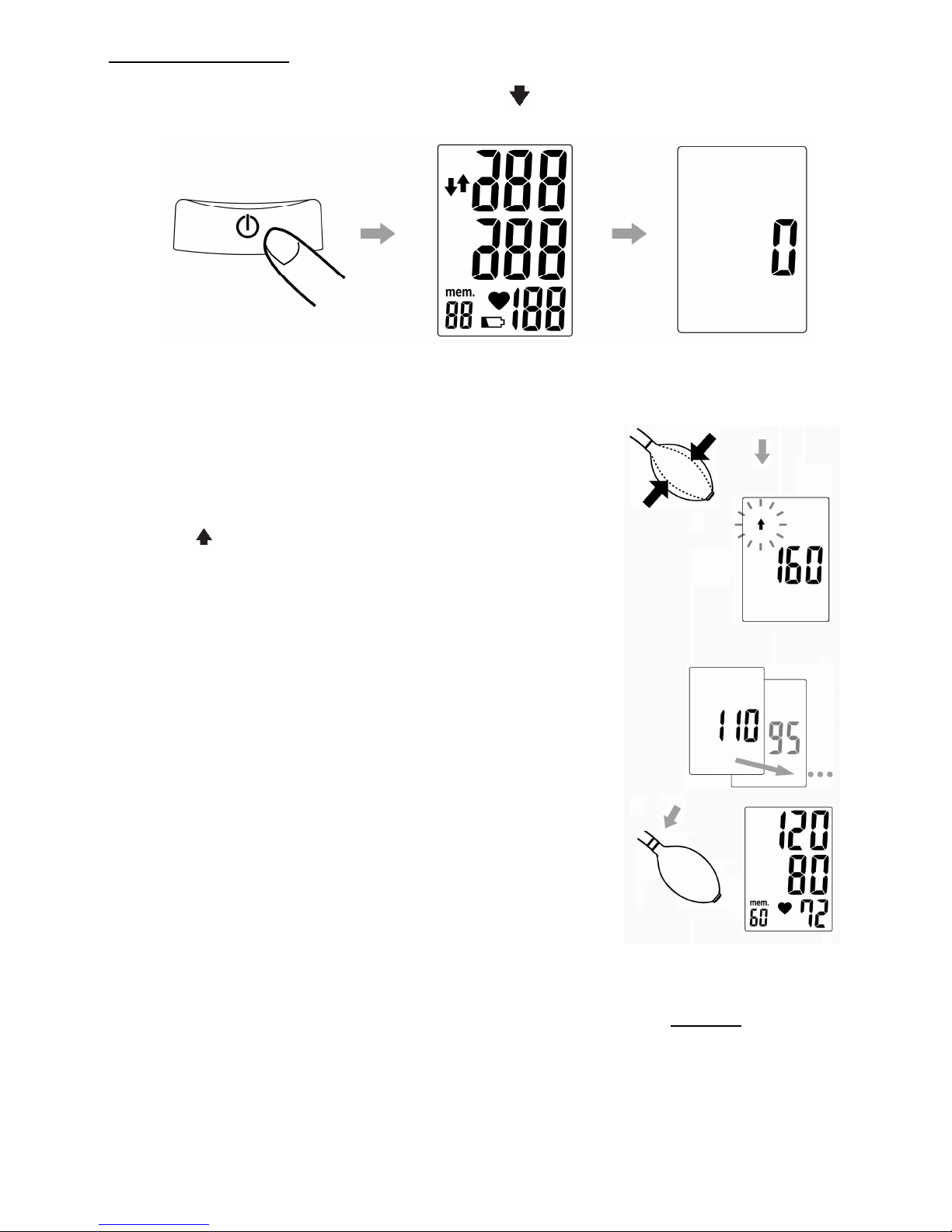

1. Sente-se e pressione o botão LIGA/DESLIGA.
Todos os ícones do visor aparecerão por,
aproximadamente um segundo antes de retornar
ao “0”. Uma flecha piscará apontando para baixo

“ ” liberando o ar do sistema até que o “0”
apareça no visor.

Neste ponto, o aparelho está pronto para a medição.

Artéria
Principal

Artéria
Principal

s

s

s

s

s

s

6

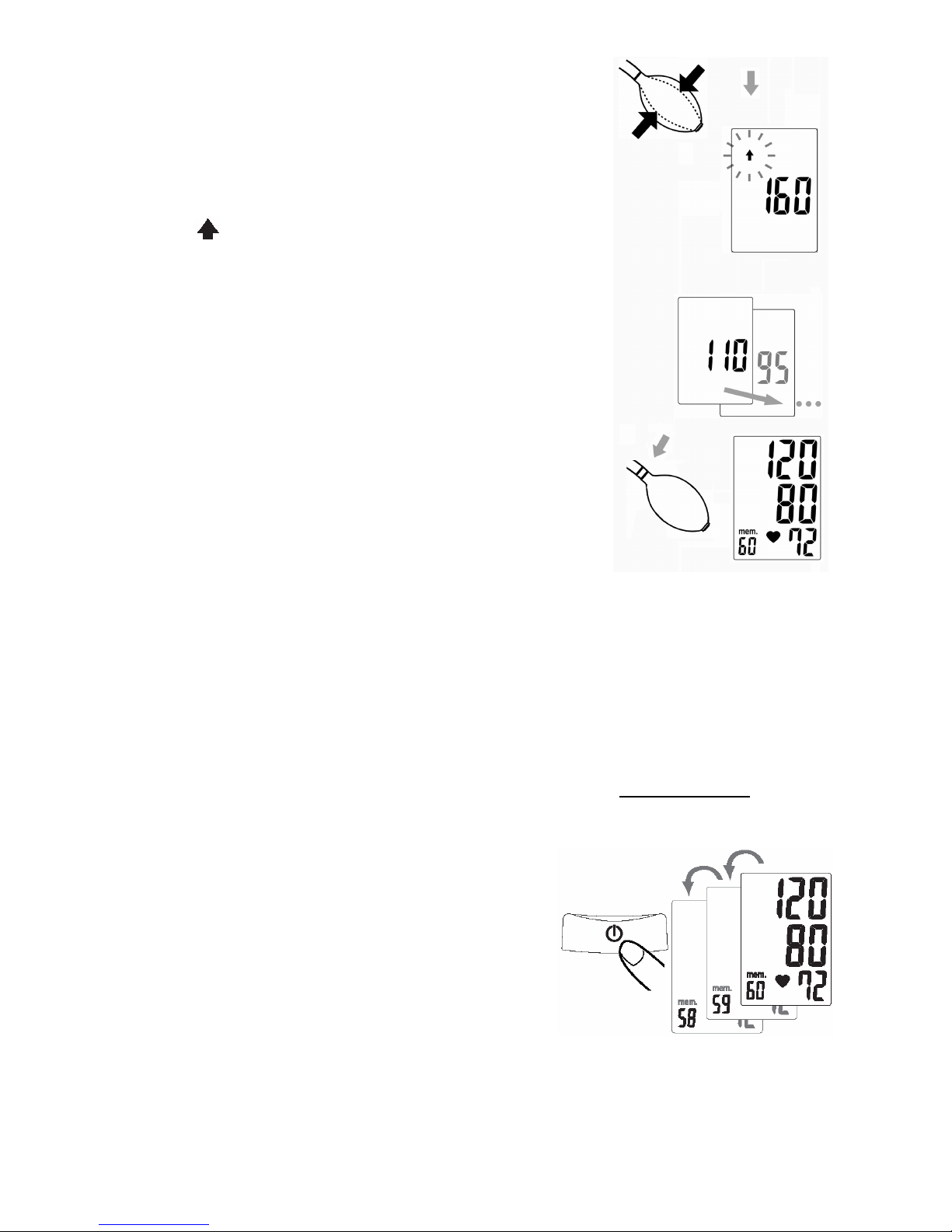

2. Pressione a pêra para aumentar a pressão dentro da braçadeira. O visor mostrará a leitura da
pressão dentro da braçadeira.

Continue bombeando até que a pressão alcance
aproximadamente 30~40 mmHg acima de sua pressão

sistólica normal. Três alarmes curtos serão ouvidos
quando você atingir a pressão de 170 mmHg para
lembrá-lo de parar de bombear.
Se a pressão na braçadeira não for suficiente,

aparecerá uma seta apontando para cima (

) e serão
ouvidos alarmes curtos contínuos lembrando-o que
você deve continuar bombeando até a pressão de 200
mmHg. Você ouvirá três alarmes curtos para lembrá-lo
de parar de bombear.

3. Permaneça sentado(a) e parado(a) esperando que o
monitor esvazie e meça sua pressão arterial.

É importante permanecer imóvel durante a medição.
Qualquer movimento significativo poderá afetar os
resultados da medição.

4. Após completar o ciclo da medição, o monitor mostrará os
resultados das medições da pressão sistólica, pressão diastólica
e pulsação de uma só vez ao som de um alarme longo.

A medição está completa e o resultado da medição é
automaticamente armazenada no monitor.

5. Pressione o botão LIGA/DESLIGA para desligar a energia.
Se nenhum botão for pressionado, o aparelho se desligará
automaticamente em 1 minuto.

6. Leitura do resultado de medição: O visor exibirá

automaticamente as pressões sistólica e diastólica em
unidade de mmHg após cada medição e também os
batimentos cardíacos por minuto.

O exemplo apresentado lê-se da seguinte forma:

Sistólica Diastólica

128 79 = lê-se 13 por 8

↓ ↓

Algarismo de Arrendondamento

Memória

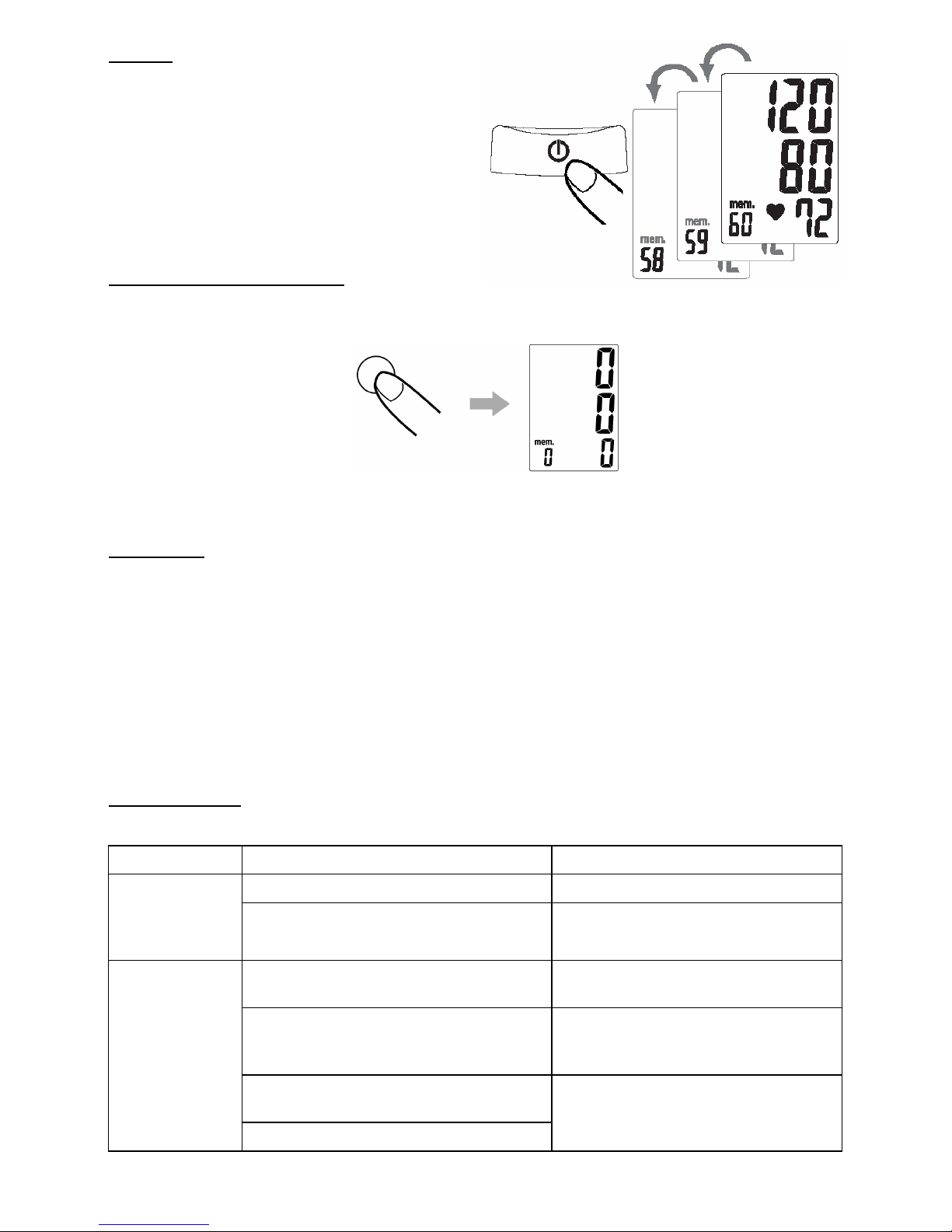

1. Para rever as leituras de pressão arterial armazenadas na
memória, simplesmente pressione o botão Memória. O último
conjunto de leituras memorizadas será mostrado.

2. Pressionando novamente o botão Memória
chamará de volta o conjunto anterior de leituras.

3. Todas as leituras armazenadas na memória
serão mostradas com seu número seqüencial.

7

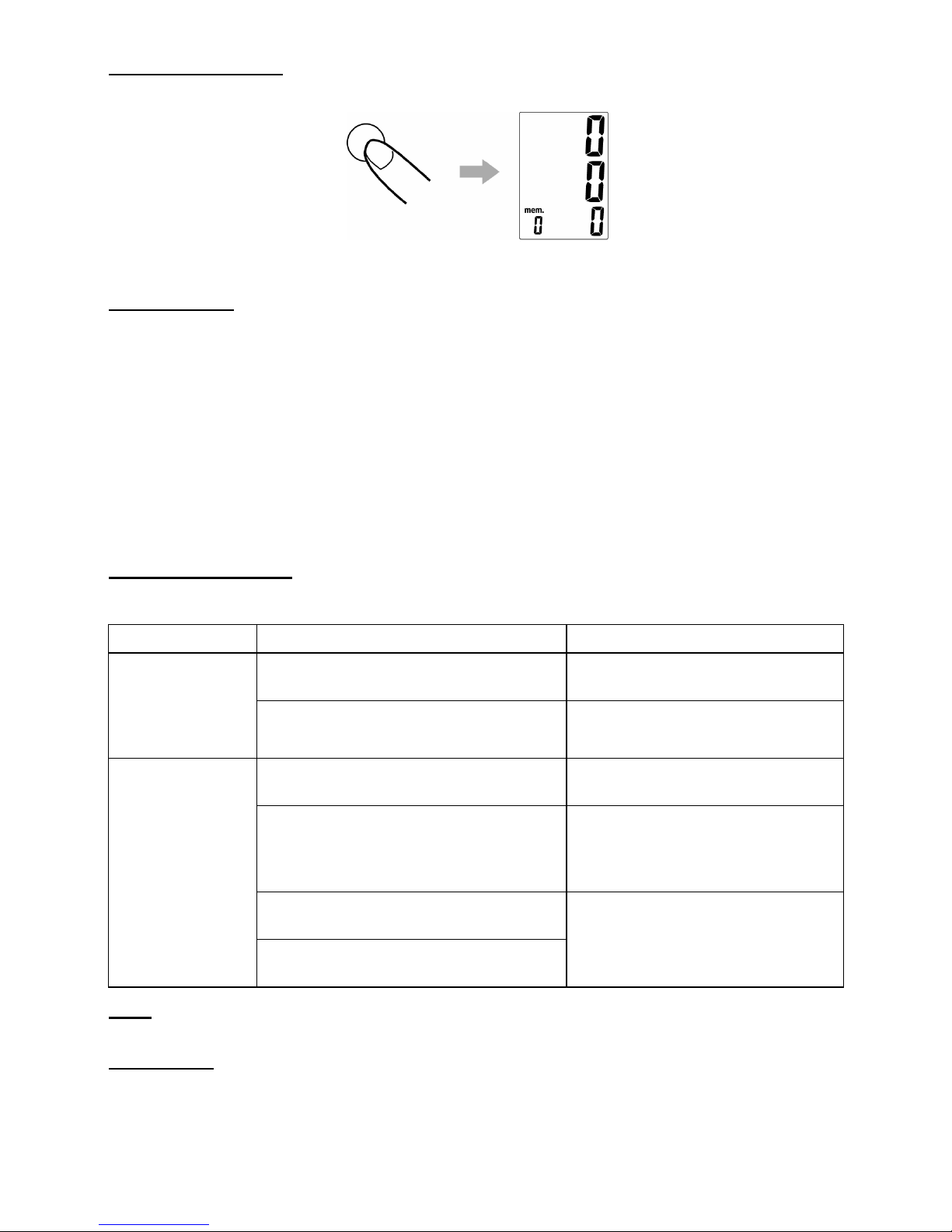

Apagando os dados da Memória

Mantenha pressionado o botão “M” por aproximadamente
5 segundos, então os dados da memória serão apagados automaticamente.

Pressione por 5 segundos

Nota:
As informações contidas na zona de memória podem ser apagadas se alguma pilha for removida.
Sugere-se que o usuário tome nota das informações antes de trocar ou remover as pilhas.

Dicas Úteis

Aqui estão algumas dicas úteis para que você obtenha medições mais exatas:

• Não meça sua pressão arterial imediatamente após uma refeição pesada. Para obter medições

mais exatas, aguarde uma hora antes de efetuar a medição.

• Não fume nem ingira álcool antes de medir sua pressão arterial.

• É importante relaxar durante a medição. Tente descansar 20 minutos antes de uma leitura.

• Não meça sua pressão se estiver tenso ou estressado.

• Meça sua pressão arterial à temperatura corporal normal. Se estiver se sentindo quente ou frio,

espere um pouco antes de medir a pressão.

• Se o monitor estiver guardado em local com temperatura muito baixa (próxima do

congelamento), coloque-o em local aquecido durante pelo menos uma hora antes de utilizá-lo.

• Espere cerca de 20 minutos antes de efetuar a próxima medição.

Solução de problemas

Se surgir alguma anormalidade durante a utilização do aparelho, verifique os seguintes pontos.

Problema Pontos a verificar Correção

As pilhas acabaram?

Substitua-as por duas pilhas
novas.

O visor não
aparece quando
o botão
LIGA/DESLIGA
está pressionado

As pilhas foram colocadas com as
polaridades posicionadas incorretamente?

Recoloque as pilhas na
posição correta.

A braçadeira foi colocada corretamente?

Prenda a braçadeira de forma
que esteja posicionada
corretamente.

A pressão da braçadeira foi
suficientemente bombeada? (30~40
mmHg acima do valor sistólico normal?)

Meça novamente e bombeie
até 30~40 mmHg além do
valor sistólico normal.

Você conversou ou se movimentou durante
a medição?

EE aparece no
visor ou o valor
da pressão
arterial é
mostrado
excessivamente
baixo (alto)

Você mexeu o braço com a braçadeira
posta?

Meça novamente, sem se
movimentar. Mantenha o braço
imóvel durante a medição.

Nota: Se ainda assim o aparelho não funcionar, consulte o serviço de assistência técnica. Sob

nenhuma circunstância você deverá desmontar o aparelho e tentar consertá-lo sozinho.

Advertências

1. Este aparelho contém componentes de alta precisão. Portanto, evite temperaturas extremas,
umidade e luz solar direta. Evite derrubar ou bater o aparelho e proteja-o de poeira.

2. Limpe o corpo do monitor e a braçadeira, cuidadosamente, com um pano macio, úmido. Não
lave a braçadeira, nem use limpadores químicos sobre ela. Nunca use tiner, álcool ou gasolina
na limpeza.

8

3. O vazamento das pilhas pode danificar o aparelho. Retire as pilhas quando o aparelho não for
usado por um período longo de tempo.

4. O aparelho não deve ser operado por crianças para evitar situações de risco.

5. Se o aparelho estiver guardado em local muito frio, deixe que se aclimate à temperatura
ambiente antes de utilizá-lo.

6. Em usuários diagnosticados com arritmia comum (batimentos atriais ou ventriculares
prematuros ou fibrilação atrial), diabetes, circulação sangüínea deficiente, ou em usuários que
sofreram derrame, ou ainda em usuários inconscientes, o aparelho pode ter dificuldade na
determinação correta da pressão arterial.

7. Para interromper a operação em qualquer momento, pressione o botão liga/desliga e o ar na
braçadeira será automaticamente liberado.

8. De acordo com a Portaria Inmetro nº 096/2008, é obrigatória a verificação deste instrumento uma

vez ao ano por um Órgão da Rede Brasileira de Metrologia Legal e Qualidade - Inmetro (RBMLQ-I).

Método de Medição : Oscilométrico
Faixa de Medição : Pressão:40~250 mmHg; Pulsação: 40~199 batimentos/ minuto
Sensor de Pressão : Semicondutor
Erro Máximo : Pressão: ± 3 mmHg; Pulsação ± 5% da leitura
Inflação : Inflação Manual
Esvaziamento : Válvula de Liberação de Pressão Automática
Capacidade de Memória : 60 memórias
Desligamento automático : 1 minuto após a última operação
Ambiente de Operação : 10°C~40°C (50°F~104°F); 40%~85% UR máx.
Ambiente de Armazenamento : -10°C~60°C (14°F~140°F); 10%~95 UR máx.
Fonte de Alimentação : 3V DC, duas pilhas R06 (AA)
Dimensões : 106 (C) X 110 (L) X 50 (A) mm - Braçadeira 500 (C) X 156 (A) mm
Peso : 285 g (P.B.) (sem pilhas)
Circunferência do braço : Adulto: 24~36 cm (9,4”~14,2”)
Restrição de uso : Usuários adultos
Código K.B. : Operação curta de 2 minutos.

: Tipo BF

Aparelho e braçadeira projetados para oferecer proteção especial
contra choques elétricos.

*As especificações estão sujeitas a modificações sem aviso prévio.

Garantia

1. Este produto está garantido pelo período de dois anos a partir da data de aquisição e sua
garantia só terá validade mediante a APRESENTAÇÃO DO CUPOM FISCAL onde indicará o
nome do comprador, a data da compra e o estabelecimento comercial que vendeu o produto
e, sempre que solicitado serviço de garantia, o consumidor deverá apresentar o cupom fiscal.

2. Só estão cobertos pela garantia defeitos de fabricação. Defeitos provocados mesmo que não
intencionalmente, não estão cobertos pela garantia.

3. A garantia só cobre o funcionamento do aparelho, excluindo-se a braçadeira que por ser uma
peça delicada se manuseada indevidamente, poderá estourar, furar, etc.

4. Não estão cobertos pela garantia defeitos provocados por queda do aparelho, umidade, água,
vazamento das pilhas, as próprias pilhas que vêm no aparelho, braçadeira, consertos
executados por pessoa não autorizada pelo fabricante, violação e abertura do aparelho pelo
próprio consumidor ou por pessoa não autorizada pelo fabricante ou falta da apresentação do
cupom fiscal de compra.

5. A garantia não cobre despesas de envio e retorno para conserto, atos ou fatos provocados
pelo mau funcionamento do produto e outras despesas aqui não especificadas.

6. A garantia é válida somente nos países onde o aparelho é oficialmente comercializado pelo
fabricante ou por distribuidor nomeado e autorizado oficialmente pelo fabricante.

7. A garantia é válida somente ao primeiro consumidor e ela é intransferível, sendo nula qualquer
outra condição.

8. O fabricante se obriga a consertar o produto no período da garantia, dentro de 30 dias
contados da data do recebimento do aparelho para executar reparos.

9

9. O fabricante se reserva o direito de substituir o produto defeituoso por outro novo, caso julgue
necessário, e esse critério é tão somente ao julgamento do fabricante.

10. Todos os reparos efetuados dentro do período de garantia não prorrogam o prazo de garantia.

11. Após o prazo de garantia o fabricante se obriga a manter peças e assistência técnica por 5
anos para execução de serviços pagos pelo usuário.

12. Todo serviço de manutenção e desgaste de peças pelo uso indevido, mesmo que o aparelho
esteja dentro do período de garantia, será cobrado à parte.

13. Tanto a verificação periódica do aparelho não estão cobertas pela garantia.

14. Esta garantia e assistência técnica estão limitadas ao território nacional (Brasil).

15. Perde a garantia o aparelho que for usado indevidamente, ficar exposto ao sol, calor ou frio
excessivo, sofrer danos provocados por queda, umidade, etc. Defeitos ou danos causados por
uso inadequado estão excluídos desta garantia.

Serviço de Atendimento ao Cliente

2ª a 6ª feira das 08h00 às 18h00.

6ª feira das 8h00 às 18h00

No Brasil: São Paulo/Grande São Paulo: tel. [phone].
Demais localidades: 0800-555-750.
Em outros países, consultar o revendedor local.

Importador

Techline Comercial Importadora Exportadora e Serviços Ltda.

Rua: Diogo Moreira, 132, 3°Andar Cj 301
Pinheiros
São Paulo - SP

(11) 3813-9484

Fabricante

Rossmax International Ltd
12 F,NO189, Kang Chien Road, 11
Taipei, Taiwan

/China

10

(Inglês)

BLOOD PRESSURE MONITOR

DIGITAL SEMI-AUTOMATIC UPPER ARM

MG-20

Instruction Manual

Características:

P Semi-Automatic
P Easy-to-read Display
P 60 Automatic Memories
P Beeping Reminder

CONSULT YOUR PHYSICIAN IF YOU FEEL VARIATION IN YOUR PRESSURE RESULT. THE
USE OF THIS PRODUCT DOES NOT DISPENSE THE MEDICAL ADVICE.

DO NOT USE THE PRODUCT FOR INVASIVE MEASUREMENT

Introduction

Blood pressure measurements determined by MG-20 are equivalent to those obtained by a trained
observer-using cuff/stethoscope auscultation method, within the limits prescribed by the American
National Standard, Electronic or Automated Sphygmomanometers. MG-20 is to be used by adults
only for personal use.

Attention: Please read this manual carefully before use. For specific information on your
own blood pressure, contact your physician. Please be sure to keep this manual.

How MG-20 works

Techline´s MG-20 uses oscillometric method to detect your blood pressure. Before the cuff starts
inflating, the device will establish a baseline cuff pressure equivalent to the air pressure. Your
MG-20 unit will determine the appropriate inflation level based on one’s pressure oscillations,
followed by cuff deflation. During the deflation, the device will detect the amplitude and slope of the
pressure oscillations and thereby determine the systolic pressure, diastolic pressure, and pulse for
you.

About Blood Pressure
What is Blood Pressure?

Blood pressure is the pressure exerted on the artery tube while blood flows through the arteries.
The pressure measured when the heart contracts and sends blood out of the heart is systolic
(highest). The pressure measured when the heart dilates with blood flowing back into the heart is
called diastolic (lowest) blood pressure.

11

Stage 2 Hipertension

Stage 1 Hipertension

Prehypertension

Normal

Systolic < 120
Diastolic < 80

Systolic120 ~ 139
Diastolic 80 ~ 89

Systolic 140 ~159
Diastolic 90 ~ 99

Systolic = 160
Diastolic = 100

Systolic (mmHg) →

Diastolic (mmHg)

→

Why Measure Your Blood Pressure?

Among the various health problems afflicting modern people, problems associated with high blood
pressure are by far the most common. High blood pressure’s dangerously strong correlation with
cardiovascular diseases and high morbidity has made measuring blood pressures a necessity of
identifying those at risk.

Blood Pressure Standard

The World Health Organization (WHO) and National Blood Pressure Education Program
Coordinating Committee have developed a blood pressure standard, according to which areas of
flow- and high- risk blood pressure are identified. This standard, however, is a general guideline as
individual’s blood pressure varies among different people and different age groups, etc.

It is important that you consult
with your physician regularly.
Your physician will tell you your
normal blood pressure range as
well as the point at which you
will be considerate at risk. For
reliable monitoring and
reference of blood pressure, it
is recommended to keep long
term records.

Blood Pressure Fluctuation

Blood pressure fluctuates all the time!

You should not be over worried
if you encountered two or three
readings at high levels. Blood
pressure changes over the
month and even throughout the
day. It is also influenced by
season and temperature.

Name/Function of each part

Wake

up

Arrive

office

Discussion

on the

telephone

Leave

office

Argument

in a

meeting

Dinner/

Sleep

Fluctuation within a day

(Case: Male, 35 years old))

Systolic pressure

Diastolic pressure

12

Display Explanation
Display: Symbols:

Appears when manual
cuff inflation is needed

Appears when cuff
deflation is needed

Appears when
batteries should be
replaced

Shows the pulse rate
per minute

Occurs when a
mistake was made
during measurement

Error Messages

Measurement Error: Make sure the T-plug is securely connected to the air socket

and measure again quietly. Wrap the cuff correctly and keep arm steady during
measurement. If error keeps occurring, contact the service center.

Air Circuit Abnormality: Make sure the T-plug is securely connected to the air
socket and measure again quietly. If error keeps occurring, contact the service
center.

Pressure Exceeding 300 mmHg: Press the air release valve to rapidly exhaust
the air in the cuff, switch the unit off, and measure again quietly. If error keeps
occurring, contact the service center.

Data error: Remove and reload the batteries. If error keeps occurring, contact the
service center.

Installing the Batteries

1. Press down and lift the battery cover in the
direction of the arrow to open the battery
compartment.

2. Install or replace 2”AA” sized batteries in the
battery compartment according to the
indications inside the compartment.

3. Replace the battery cover by clicking in the
bottom hooks first, then push in the top end of
the battery door.

Inflation/Deflation

Indicator

Diastolic Pressure

Pulse Rate

Weak Battery Indicator
Memory Sequence Number

Systolic Pressure

EE

Ei

E2

E3

13

You need to replace the batteries when:

1. Low battery symbol appears on display.

2. The POWER button is pushed and nothing appears on display.

Note:

Batteries are hazardous waste.
Do not dispose them together with the household garbage.

Applying the arm cuff

1. Plug in the cuff connecting tube into the unit.

2. Unwrap the arm cuff, leaving the “Index” end of the cuff through the D-ring of the cuff.

3. Put your left arm through the cuff loop. The “OK” range indication should be positioned
closer to yourself with the rubber tube pointing in the direction of your arm. Position the

artery mark ( ) over the main artery (on the inside of your arm) in the upper arm.

4. Turn your left palm upward and place the
edge of the arm cuff at approximately 2 to
3 cm above the inner side of the elbow
joint. Tighten the cuff by pulling the “Index”
end of the cuff.

5. If the Index line falls within the OK
range, indicated at the edge of the cuff,
this cuff is suitable for you. If the Index

line falls out of the OK range, you may
need a special cuff for measurement.

Main
Artery

Main
Artery

14

Taking a Measurement

1. Sit down and press the POWER button. All display will appear for approximately one second
before returning to “0”. The downward arrow “ ” will flash, releasing the air from the

system until “0” appears on display.

The unit is ready for measurement at this point.

2. Press the bulb to increase pressure in the arm cuff. The display will show the pressure reading
within the cuff.
Continue pumping until the pressure reaches approximately

30~40 mmHg above your normal systolic pressure.
Three short beeps will be heard as the pressure
reaches 170 mmHg to remind you to stop pumping.
If the pressure inside the cuff is not enough, upward

arrow ( ) will show and continuous short beeps will be
heard to remind you to pump up to the pressure of 200
mmHg. You will hear three short beeps to remind you
to stop pumping.

3. Sit still and wait for the monitor to deflate and measure your
blood pressure.

It is important to remain still and quiet during
measurement otherwise it can affect the results.

4. After completing the measurement cycle, the monitor will
display systolic, diastolic, and pulse readings at once

followed by the sound of a long beep.

Measurement is now completed, and the reading is
automatically stored in the monitor.

5. Press the POWER button to turn off the power. If no button
is pressed, the unit will shut off automatically in 1 minute.

6. Measurement readings: The display will automatically
show the systolic and diastolic pressure in mmHg after each
measurement and the pulse rate/min too.

Please see the example below:

Systolic Diastolic

12.8 7.9 = 13 by 8
↓ ↓

Rounding out number Rounding out number

15

Memory

1. To recall stored blood pressure
readings from memory, simply press
the Memory button. The last set of
memorized readings will be displayed.

2. Another press of the Memory button
will recall the previous set of readings.

3. All readings stored in memory will be
displayed with its sequence number.

Clearing Values from Memory

Press and hold the “M” key for approximately 5 seconds, then the data in the memory zone can be
erased automatically.

Press and hold for 5 seconds.

Note: The data in the memory zone can be erased if any of the batteries is removed. Suggest the
users to first take record the data before replacing or moving away the batteries.

Helpful Tips

Here are a few helpful tips to help you obtain more accurate readings:

• Do not measure your blood pressure immediately after consuming a large meal. To obtain more

accurate readings, please wait one hour before measuring.

• Do not smoke or drink alcohol before measuring your blood pressure.

• It is important that you relax during measurement. Try to take a 20-minute rest before a reading.

• Do not take measurements if you are under stress or under tension.

• Take your blood pressure at normal body temperature. If you are feeling cold or hot, wait a while

before taking a measurement.

• If the monitor is stored at very low temperature (near freezing), have it placed at a warm location

for at least one hour before using it.

• Wait about 20 minutes before taking the next pressure measurement.

Troubleshooting

If any abnormality should arise during use, please check the following points.

Symptoms Check Points Correction

Have the batteries run down? Replace them with two new batteries.

No display
when the
POWER button
is pressed

Have the batteries’ polarities been
positioned incorrectly?

Re-insert the batteries in the correct
position.

Is the cuff placed correctly?

Wrap the cuff properly so that it is
positioned correctly.

Is the cuff pressure pumped
enough? (30~40 mmHg above normal
systolic value?)

Measure it again and pump up
30~40 mmHg more than normal
systolic value.

Did you talk or move during
measurement?

EE mark shown
on display or
the blood
pressure value
is displayed
excessively low
(high)

Did you shake the arm with the cuff on?

Measure it again quietly. Keep arm
steady during measurement.

16

Note: If the unit still does not work, please contact the service center. Under no circumstance

should you disassemble the unit or repair it.

Cautionary Notes

1. The unit contains high-precision components. Therefore, avoid extreme temperatures,
humidity, and direct sunlight. Avoid dropping or strongly shocking the main unit, and protect it
from dust.

2. Clean the blood pressure monitor body and the cuff carefully with a slightly damp, soft cloth.
Do not wash the cuff or use chemical cleaner on it. Never use thinner, alcohol or petrol
(gasoline) as cleaner.

3. Leaky batteries can damage the unit. Remove the batteries when the unit is not used for a long
time.

4. The unit should not be operated by children to avoid hazardous situations.

5. If the unit is stored near freezing, allow it to acclimate at room temperature before use.

6. For users diagnosed with common arrhythmia (atrial or ventricular premature beats or atrial
fibrillation), diabetes, poor circulation of blood, kidney problems, or for users suffered from
stroke, or for unconscious users, the device may have difficulty in determining the proper blood
pressure.

7. To stop operation at any time, press the on/off button and the air in the cuff will be rapidly
exhausted.

Specifications

Measurement Method : Oscillometric
Measurement Range : Pressure: 40~250 mmHg; Pulse: 40~199 beats/ minute
Pressure Sensor : Semi conductor
Accuracy : Pressure: ± 3 mmHg; Pulse: ± 5% of reading
Inflation : Manual Inflation
Deflation : Automatic Pressure Release Valve
Memory capacity : 60 memories
Auto-shut-off : 1 minute after last button operation
Operation Environment : 10°C~40°C (50°F~104°F); 40%~85% RH max.
Storage Environment : -10°C~60°C (14°F~140°F); 10%~95% RH max.
Power Source : 3V DC, two R06 (AA) batteries
Dimensions : 106 (L) X 110 (W) X 50 (H) mm
Weight : 285 g (G.W) (w/o batteries)
Arm circumference : Adult: 24~36 cm (9,4”~14,2”)
Limited users : Adult users
K.B. : Short time operation 2 minutes.

: Type BF

Device and cuff are designed to provide special protection
against electrical shocks.

*Specifications are subject to change without notice.

Warranty

1. This product is guaranteed for 2 years from the date of acquisition and this guarantee is
effective only by presenting the RECEIPT OF PURCHASE stating the buyer’s name, date of
purchase, name, and address of the distributor.

2. Only defective products with manufacturing problems are covered by this guarantee. Devices
with malfunctioning problems caused by misuse or improper handling even if not intentionally,
are not covered by guarantee.

3. The guarantee covers the functioning of the monitor with the exception of the cuff because it is
a fragile piece and if handled improperly it can blow up or to be punctured, etc.

4. This guarantee does not cover damages by dropping down the device, direct exposition to high
humidity, water, battery leakage, and the batteries included in the device, repairs executed by
unauthorized person, violation of the device by the customer or by unauthorized person.

5. The guarantee does not cover the cost of round-trip transport for repair, the result or damage
caused by improper use of the device and other expenses not specified here.

17

6. The guarantee is good only in countries where this product is officially commercialized by the
manufacturer or the local distributor and authorized by the manufacturer, always with the
presentation of the receipt of the purchase.

7. This is a non-transferable guarantee; it means it its good for the first consumer only.

8. During the period of this warranty the producer is obligatory to repair the product 30 days from
the date of receiving the device for repair.

9. The manufacturer reserves the right to replace the defective product by a new one in case of
need and decision of the manufacturer.

10. All repairs executed during the period of warranty do not extend the deadline of the guarantee.

11. After the guarantee is expired, the manufacturer has to manage to reserve components and to
supply technical assistance during 5 years in order to offer paid-services to users.

12. During the warranty period all services of maintenance and of consumed components under
bad manipulation are not acceptable.

13. The periodical revision/calibration of the product is not covered by the guarantee.

14. The technical assistance and warranty are restricted to the Brazilian territory only.

15. This guarantee does not cover damages by misuse or improper handling, even if not
intentional, dropping down the device, direct exposure to high humidity, water, and sunshine.

Customer Service Center
From Monday to Friday (08:00 a.m. to 06:00 p.m.).

In Brazil: São Paulo and Grande São Paulo: Phone: [phone].
Other regions: 0800-555-750.
Other countries: please contact your local distributor.

18

(Espanhol)

Monitor de Presión Sanguínea

DIGITAL SEMI-AUTOMÁTICO DE BRAZO

MG-20

Manual de Instrucciones

Características:

P Semi-automático
P Pantalla de Fácil Lectura
P 60 Memorias Automáticas
P Alarma Sonora

CONSULTE SU MÉDICO EN CASO DE SÍNTOMA DE VARIACIÓN DE PRESIÓN.

EL USO DE ESTE APARATO NO DISPENSA LA CONSULTA MÉDICA.

NO UTILIZAR EL APARATO PARA MEDICIÓN INVASIVA

Introducción

Las mediciones de presión sanguínea leídas por el aparato MG-20 son equivalentes a las
obtenidas por profesionales entrenados usando el método de auscultación con brazalete/
estetoscopio, dentro de los parámetros determinados por el Modelo Nacional Americano para
Esfigmomanómetros Electrónicos o Automáticos. Este monitor es un aparato para ser usado, por
usuarios adultos, en ambiente doméstico.

Atención: Lea cuidadosamente este manual antes de utilizar el aparato, y para
informaciones específicas sobre su presión sanguínea consulte a su médico. Guarde
este manual.

MG-20: Como funciona

MG-20 Techline utiliza el método oscilométrico para detectar su presión sanguínea. Antes de
empezar inflar el brazalete el aparato establecerá una base para la presión del brazalete
equivalente a la presión del aire. MG-20 determinará la inflación adecuada en base a las
oscilaciones de presión de la persona seguidas por la deflación del brazalete. Durante la deflación
el aparato detectará la amplitud de las oscilaciones de presión y entonces determinará la presión
sistólica, diastólica y la pulsación de la persona.

Sobre la presión sanguínea
¿Qué es presión sanguínea?

Presión sanguínea es la presión ejercida sobre las arterias cuando la sangre fluye a través de las
mismas. La presión medida cuando el corazón se contrae y manda la sangre para fuera de él, es
la presión arterial sistólica (más alta). La presión medida cuando el corazón se dilata con la sangre
que vuelve para dentro de él, se denomina presión arterial diastólica (más baja).

19

Hipertensión Fase 2

Hipertensión Fase 1

Prehipertensión
Normal

Sistólica < 120
Diastólica < 80

Sistólica 120 ~ 139
Diastólica 80 ~ 89

Sistólica 140 ~ 159
Diastólica 90 ~ 99

Sistólica = 160
Diastólica = 100

Sistólica (mmHg) →

Diastólica (mmHg)

→

¿Por qué medir su presión sanguínea?

Entre los diversos males que afligen a las personas en el mundo moderno, los problemas
relacionados con la presión alta son, seguramente, los más comunes. La peligrosamente fuerte
correlación entre la presión sanguínea y las enfermedades cardiovasculares con su alto índice de
morbilidad hace de la medición de presión una necesidad para poder identificar este riesgo.

Modelo de Presión Sanguínea
La Organización Mundial de la Salud (OMS) y el Comité de Coordinación del Programa

Nacional de Presión Alta [National High Blood Pressure Education Program Coordinating
Committee] han desarrollado un modelo de presión sanguínea según el cual se identifican las

áreas de presión sanguínea de bajo y de alto riesgo. Este modelo, no obstante, es apenas una
orientación general, ya que la presión sanguínea varía de una persona para otra, según los
diferentes grupos de edad, etc.

Es importante consultar
regularmente un médico.
Su médico podrá identificar
su variación normal de
presión, así como el punto
considerado como su
índice de riesgo. Para
monitoreo y referencias de
presión sanguínea
confiables, se recomienda
mantener registros a largo
plazo.

Oscilación de la presión sanguínea
¡La presión sanguínea oscila en todo momento!

Usted no se debe preocupar excesivamente si encuentra dos o tres mediciones a niveles altos.
Nuestra presión sanguínea sufre alteraciones durante el mes, y durante el día. Ella también sufre
influencias de la estación del año y de la temperatura ambiente.

Al

despertarse

Llegando
al trabajo

Conversando

al teléfono

Saliendo del

trabajo

Debatiendo

en una
reunión

Cena/

Dormir

Oscilación dentro de un día

(Caso: Hombre, 35 años)

Presión Sistólica

Presión Diastólica

20

Nombre / Función de Cada Parte

Explicación de la Pantalla
Pantalla:

Indicación de Iconos:
Inflación/deflación

Aparece cuando se
necesita inflar de forma
manual el brazalete

Aparece cuando se
necesita vaciar de
forma manual el
brazalete

Aparece cuando se
deben reemplazar las
baterías

Muestra el pulso por
minuto

Aparece cuando ocurre
un error durante la
medición

Presión Sistólica

Presión Diastólica

Pulso

Número Secuencial de la Memoria

Icono de Batería Gastada

21

Mensajes de Error

Error en la Medición: Certifíquese de que el encaje en T esté firmemente

conectado a la clavija de aire y mida nuevamente, sin moverse. Sujete el brazalete
correctamente y mantenga el brazo inmóvil durante la medición. Si el error continua
apareciendo, contacte el servicio de asistencia técnica.

Alteración en el Circuito de Aire: Certifíquese de que el encaje en T esté

firmemente conectado a la clavija de aire y mida nuevamente, sin moverse. Si el
error continua apareciendo, contacte el servicio de asistencia técnica.

Presión Excediendo 300 mmHg: Presione la válvula de escape para vaciar el
brazalete, desconecte el aparato y mida nuevamente, sin moverse. Si el error
continua apareciendo, contacte el servicio de asistencia técnica.

Error de Datos: Retire y reemplace las baterías. Si el error continua apareciendo,
contacte el servicio de asistencia técnica.

Instalando las Baterías

1. Presione hacia abajo y levante la tapa, en el sentido
indicado por la flecha, para abrir el compartimiento de
baterías.

2. Coloque o reemplace 2 baterías tamaño “AA” dentro
del compartimiento de baterías, siguiendo las
observaciones marcadas dentro del mismo.

3. Recoloque la tapa del compartimiento, encajando las
pestañas inferiores primero y presionando la parte
superior de la tapa.

Usted debe reemplazar las baterías cuando:

1. el icono de batería gastada aparezca en la pantalla.

2. el botón de Encendido está presionado y no aparece nada en la pantalla.

Nota: Las baterías son residuos peligrosos.

No las deseche junto con la basura doméstica, busque un colector adecuado.

Aplicando el brazalete

1. Encaje el tubo conector del brazalete en el aparato.

2. Desenrolle el brazalete, pasando el borde con la marca “Index” (Índice) del brazalete a
través de la anilla D.

3. Pase su brazo izquierdo a través de la circunferencia del brazalete. La indicación de la
banda "OK" se debe colocar próxima a usted, con el tubo de goma apuntando en la

EE

Ei

E2

E3

22

dirección de su brazo. Coloque la marca de la arteria ( ) sobre la arteria principal

(en el lado interno del brazo) de la parte superior del brazo.

4. Gire la palma de la mano hacia arriba y coloque
el borde del brazalete aproximadamente de 2 a 3
cm por encima del lado interno de la articulación
del codo. Sujete el brazalete tirando del borde
con la marca Índice.

5. Si la línea del Índice queda dentro de la banda
OK indicado en el brazalete, el tamaño es el
adecuado para su uso. Si la línea Índice queda

fuera de la banda OK, puede ser que usted
necesite de un brazalete con otro tamaño de
circunferencia.

Procedimientos de Medición

1. Siéntese y presione el botón de Encendido. Todos los iconos de la pantalla aparecerán
durante, aproximadamente un segundo antes de regresar a cero (“0”). Si parpadea una

flecha apuntando hacia abajo “ ”, liberando el aire del sistema hasta que el
cero (“0”) aparezca en la pantalla.

En este momento, el aparato está preparado para efectuar la medición.

Arteria
Principal

Arteria
Principal

23

2. Presione la perilla para aumentar la presión dentro del
brazalete. La pantalla mostrará la lectura de la presión
dentro del brazalete.

Continúe bombeando la perilla hasta que la presión alcance
aproximadamente 30~40 mmHg por encima de su presión

sistólica normal. Se oirán tres alarmas cortas cuando
usted alcance la presión de 170 mmHg para recordarle
que debe parar de bombear. Si la presión en el brazalete
no es suficiente, aparecerá una flecha apuntando hacia

arriba ( ) y se oirán alarmas cortas continuas
recordándole que debe continuar bombeando hasta la
presión de 200 mmHg. Usted oirá tres alarmas cortas
para recordarle que debe parar de bombear.

3. Permanezca sentado y sin moverse esperando que el
monitor se vacíe y mida su presión sanguínea. Es

importante permanecer inmóvil durante la medición.
Cualquier movimiento significativo podrá afectar los
resultados de la lectura.

4. Después de completar el ciclo de medicion, el monitor

mostrará las lecturas de la presión sistólica, presión
diastólica y pulso de una sola vez haciendo sonar una
alarma larga. La medición está completa y la lectura se
almacena automáticamente en el monitor.

5. Presione el botón de encendido para desconectar la
energía.Si no se presiona ningún otro botón, el aparato se
desconectará automáticamente en 1 minuto.

6. Lectura del resultado de la medición: La pantalla
mostrará automáticamente las presiones sistólica y
diastólica en unidad de mmHg después de casa medición y
también los batimientos cardíacos por minuto.

El ejemplo presentado lee-se da siguiente forma:

Sistólica Diastólica

12.8 7.9 = lee-se 13 por 8
↓ ↓

Cifra reguladora Cifra reguladora

Memoria

1. Para rever las lecturas de presión sanguínea
almacenadas en la memoria, simplemente presione
el botón Memoria. Se mostrará el último conjunto de
lecturas memorizadas.

2. Presionando nuevamente el botón Memoria se
exhibirá nuevamente el conjunto anterior de lecturas.

3. Todas las lecturas almacenadas en la memoria se
exhibirán con su número secuencial.

24

Apagando la memoria

Mantenga presionado el botón “M” por 5 segundos y los datos de la memoria se apagarán
automáticamente.

Presione por 5 segundos

Nota:
Los datos de la memoria pueden se apagar cuándo se quitan las baterías. Aconsejase anotar los
datos antes de cambiar las baterías.

Consejos Útiles

Aquí exponemos algunos consejos útiles para que usted obtenga mediciones más precisas:

• No mida su presión sanguínea inmediatamente después de haber ingerido una comida pesada.

Para obtener mediciones más precisas, aguarde una hora antes de efectuar la medición.

• No fume ni ingiera alcohol antes de medir su presión sanguínea.

• Usted no debe encontrarse físicamente cansado en el momento de efectuar la medición.

• Es importante relajar durante la medición. Intente descansar 15 minutos antes de una lectura.

• No efectúe mediciones si se encuentra estresado o tenso.

• Mida su presión sanguínea a temperatura corporal normal. Si está sintiéndose con calor o con

frío, espere un poco antes de medir la presión.

• Si el monitor está guardado en local con la temperatura muy baja (próxima del congelamiento),

colóquelo en un local a temperatura ambiente durante al menos una hora antes de utilizarlo.

• Espere cerca de 20 minutos antes de efectuar la próxima medición.

Solución de problemas

Si surge alguna anormalidad durante la utilización del aparato, verifique los siguientes puntos.

Problema Puntos a verificar Corrección

¿Se han acabado las baterías?

Reemplácelas por dos baterías
nuevas.

La pantalla no
aparece
cuando el botón
de Encendido
está presionado

¿Las baterías han sido colocadas con
las polaridades de forma incorrecta?

Recoloque las baterías en la
posición correcta.

¿El brazalete fue colocado
correctamente?

Sujete el brazalete de manera que
quede correctamente colocado.

¿La presión del brazalete ha sido
suficientemente bombeada (30~40
mmHg por encima del valor sistólico
normal)?

Mida nuevamente y bombee
hasta 30~40 mmHg por encima
del valor sistólico normal.

¿Ud. habló o se movió durante la
medición?

EE aparece en la
pantalla o el valor
de la presión
sanguínea se
muestra
excesivamente
bajo (alto)

¿Ud. movió el brazo con el brazalete
puesto?

Mida nuevamente, sin moverse.
Mantenga el brazo inmóvil durante
la medición.

Nota: Si aún así el aparato no funciona, devuélvalo al revendedor. Bajo ninguna circunstancia

Ud. puede desmontar el aparato o intentar repararlo.

Advertencias

1. Este aparato contiene partes de alta precisión. Por lo tanto, evite temperaturas extremas,
humedad y luz solar directa. Evite dejar caer o golpear el aparato y protéjalo del polvo.

2. Limpie el cuerpo del monitor y el brazalete, cuidadosamente, con un paño suave y húmedo.
No friegue. No lave el brazalete, ni aplique limpiadores químicos sobre él. Nunca use
disolvente, alcohol o gasolina durante la limpieza.

25

3. El fluido acido de las baterías puede dañar el aparato. Retire las baterías cuando el aparato no
sea usado durante un largo período de tiempo.

4. El aparato no debe ser operado por niños para evitar situaciones de riesgo.

5. Si el aparato está guardado en un local muy frío, déjelo que se aclimate a la temperatura
ambiente antes de utilizarlo.

6. En usuarios diagnosticados con arritmia común (latidos atriales o ventriculares prematuros o
fibrilación atrial), diabetes, circulación sanguínea deficiente, o en usuarios que han sufrido
derrame, o también en usuarios inconscientes, el aparato puede tener dificultad para
determinar correctamente la presión sanguínea.

7. Para interrumpir la operación a cualquier instante, presione él botón de encendido y el
brazalete se vaciará rápidamente.

Especificaciones

Método de Medición : Oscilométrico
Banda de Medición : Presión: 40~250 mmHg; Pulso: 40~199 latidos/ minuto
Sensor de Presión : Semiconductor
Precisión : Presión: ± 3mmHg; Pulso ± 5% de la lectura
Inflado : Inflado Manual
Vaciado : Válvula de Escape de Presión Automática
Capacidad de Memoria : 60 memorias
Desconexión automática : 1 minuto después de la última operación
Ambiente de Operación : 10°C~40°C (50°F~104°F); 40%~85% HR máx.
Ambiente de Almacenamiento : -10°C~60°C (14°F~140°F); 10%~95% HR máx.
Fuente de Alimentación : 3V DC, 2 baterías R06 (AA)
Dimensiones : 106 (C) X 110 (L) X 50 (A) mm
Peso : 285 g (P.B.) (sin baterías)
Circunferencia del brazo : Adulto: 24~36 cm (9,4”~14,2”)
Restricción de uso : Usuarios adultos
Código K.B. : Operación corta de 2 minutos.

: Tipo BF

Aparato y brazalete proyectados para ofrecer protección
especial contra descargas eléctricas.

*Las especificaciones están sujetas a modificaciones sin aviso previo.

Garantía

1. Este aparato está garantizado por 2 años desde la fecha de su adquisición con la
PRESENTACIÓN DEL DOCUMENTO DE COMPRA donde se indican el comprador, la fecha
de adquisición y el establecimiento comercial que vendió el aparato.

2. Solamente defectos de fabricación están garantizados. Defectos causados por daños, aunque
no intencionados, no están cubiertos por la garantía.

3. El funcionamiento del aparato está cubierto por la garantía, excluyéndose el brazalete porque
es una pieza frágil que puede pinchar, si manipulada incorrectamente.

4. No están cubiertos por la garantía defectos causados por daños decurrentes de caídas del
aparato, humedad excesiva, agua, violación del aparato, reparos ejecutados por personas sin
autorización del fabricante, etc. La batería, defectos o daños por uso inadecuado se excluyen
de la garantía.

5. La garantía no cubre gastos de envío y retorno del aparato para arreglarlo, actos o factos
causados por uso inadecuado del aparato y otros gastos aquí no especificados.

6. La garantía es válida solamente en los países donde el aparato es oficialmente comercializado
por el fabricante, siempre con la presentación del documento de compra.

7. El primer comprador detiene la garantía que es intransferible.

8. El fabricante tiene la obligación de arreglar el aparato durante el período de garantía, desde 30
días de la fecha de recibimiento del aparato para los reparos.

9. El fabricante tiene el derecho de sustituir el aparato con defecto por otro nuevo, cuándo lo crea
necesario, y este criterio es solamente como el fabricante arbitrar.

10. Todos los reparos hechos durante el período de garantía no prorrogan el plazo de garantía.

26

11. El fabricante tiene la obligación de mantener repuestos y asistencia técnica por 5 años para
hacer los reparos pagos por el comprador.

12. Todo servicio de mantenimiento y desgaste de las partes por uso inadecuado aunque el
aparato esté dentro del período de garantía será perceptible.

13. La revisión y calibración periódica del aparato no están garantizadas.

14. Asistencia técnica y la garantía se limitan al territorio nacional (Brasil.)

15. No están cubiertos por la garantía defectos por uso inadecuado o impropio, aunque sin
intención, daños por queda del aparato, exposición directa a humedad, agua, sol, y la batería
misma.

Servicio de Asistencia al Cliente

De Lunes a Viernes, 08h00 – 18h00.
São Paulo/Grande São Paulo: Tel. [phone].
Otra localidad: 0800-555-750.
Otros países, consultar su revendedor local.
