Page 1
D
Previous Revision

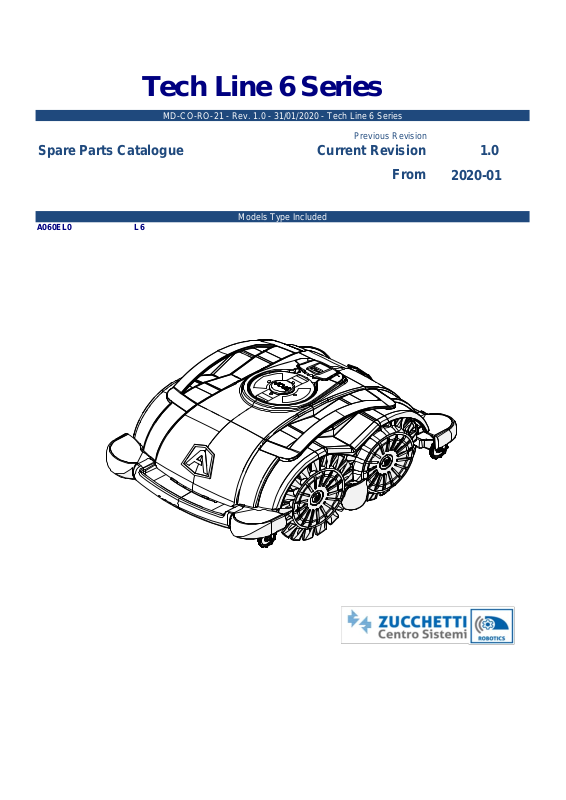

Spare Parts Catalogue Current Revision 1.0
From
2020-01
A060EL0 L6
Tech Line 6 Series
MD-CO-RO-21 - Rev. 1.0 - 31/01/2020 - Tech Line 6 Series
Models Type Included
Page 2
Tav.
Tab.
Taf.
01
0
Accessori - Accessory
2 3
4
1
Page 3
Tav.
Tab.
Taf.
Rif. Code
Qt.in
Robot
(IT) Descrizione * (GB) Description

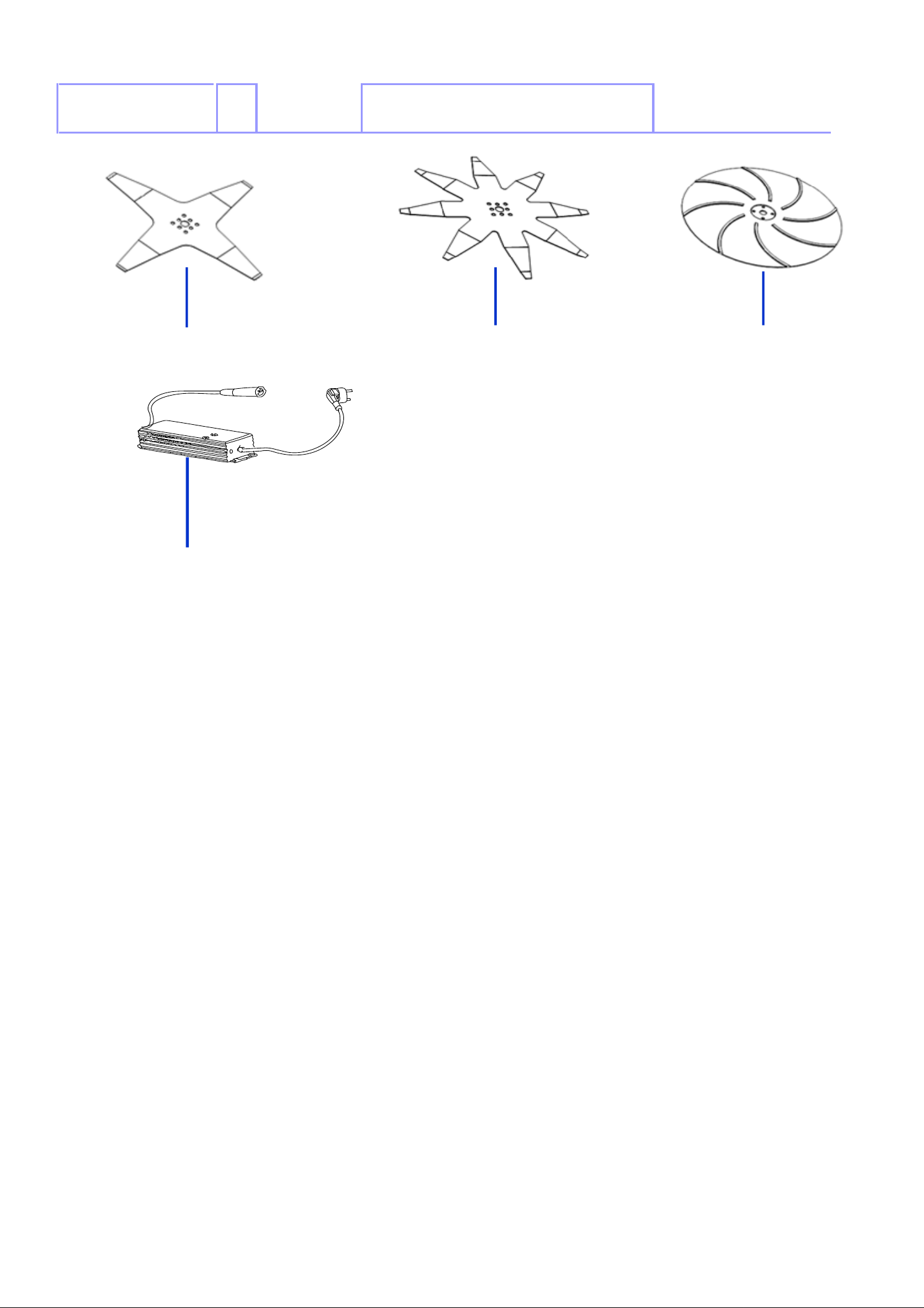

1 50_D0018_02 1 4KB Ø24 Cm Lama piegata a 4 Punte - 4 knives bent blade
2 050Z06000A 1 8KB Ø24 Cm Lama piegata a 8 Punte - 8 knives bent blade
3 50_D0056_00 1 Disco Pulente - Cleaning Plate
4 C02412 1 (2.0Ah) Caricabatteria - Battery Charger
01
0
Page 4
Tav.
Tab.
Taf.
02
0
1
2
4
3
19
6
7
8
14
10
15
17
18
9
11
12
13
5
17
18
20
23
25
24
21
22
Page 5
Tav.
Tab.
Taf.
Rif. Code
Qt.in
Robot
(IT) Descrizione * (GB) Description

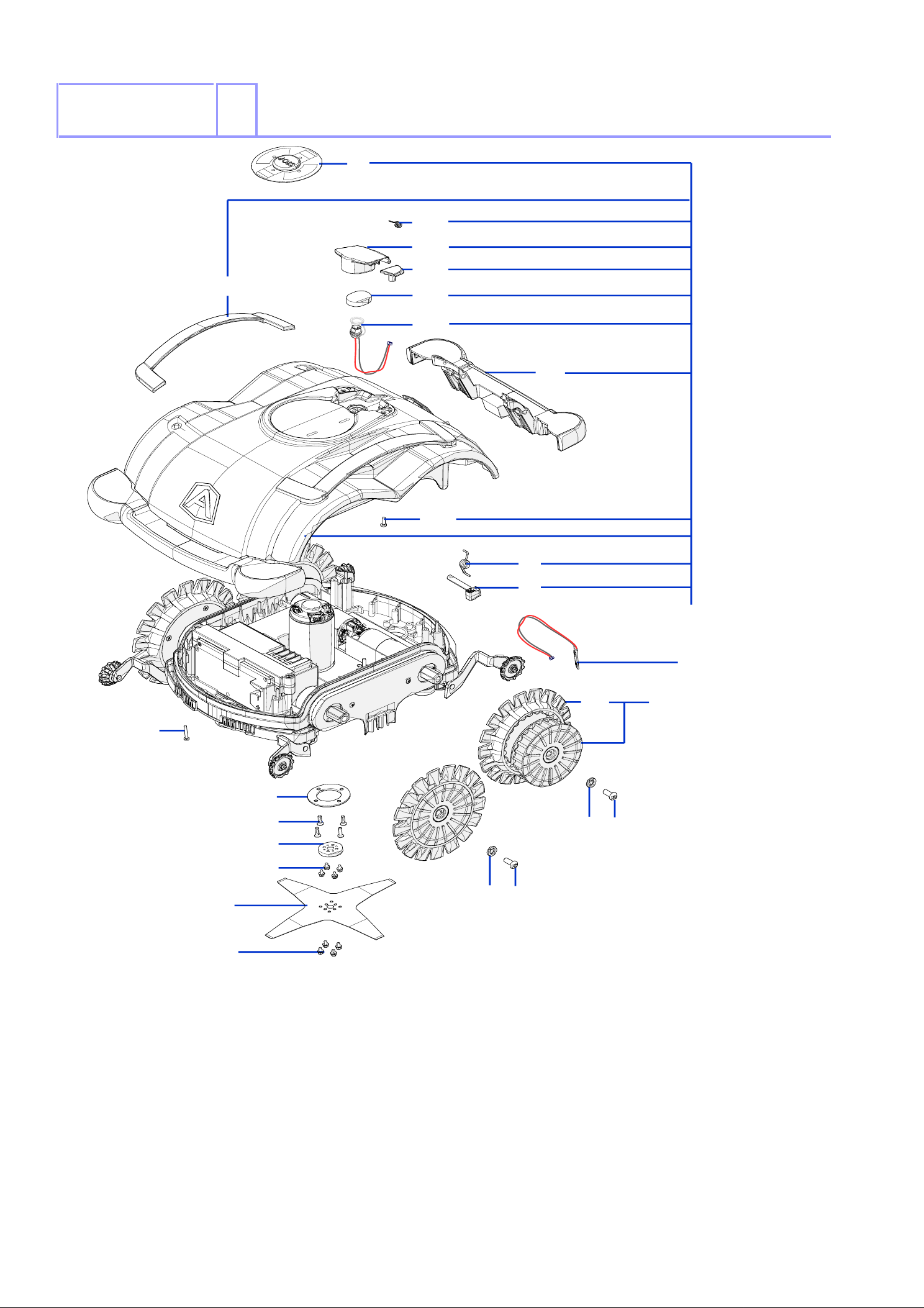

1 050Z37800A 1 Tastiera - Keyboard
2 050A00020A 2 Maniglia - Handle
3 050A00010A 2 Black Paraurti - Bumper
4 050Z31200A 4 Molla - Spring
5 050Z31300A 4 Staffa - Support
6 060A19003AR 1 Gruppo Calotta - Cap Set
7 050E00900A 2 Sensore effetto hall - Hall effect sensor
8 50_D0016_00 1 Supporto Motore - Motor Support
9 C00041 4 M5X16 Vite - Screw
10 50_D0019_00 1 Distanziale - Spacer
11 C00212 4 M4X8 Vite - Screw
12 50_D0018_02 1 4KB Ø25 Cm Lama piegata a 4 Punte - 4 knives bent blade
13 C00212 4 M4X8 Vite - Screw
14 050Z04800A 4 Ø 176 - Copertone - Tire
15a 050Z05000A 2 Denti ruota interni - Internal wheel teeth
15b 050Z05100A 2 Denti ruota esterni - External wheel teeth
17 C00217 4 Rondella - Washer
18 C00161 4 M10X16 Vite - Screw
19 C00580 6 Vite - Screw
20 050Z36000A 1 Right Molla - Spring
20 050Z35900A 1 Left Molla - Spring
21
050Z35800A 1 Sportellino - Cover
22
050Z35700A 1 Rght Cerniera - Hinge
22
050Z35600A 1 Left Cerniera - Hinge
23
050Z36600A 1 Guarnizione - Gasket
24
050CB02.01 1 Cablaggio Ricarica - Recharge Cabling
25
C00210 4 Vite - Screw
02
0
15A
15A
15B
15B

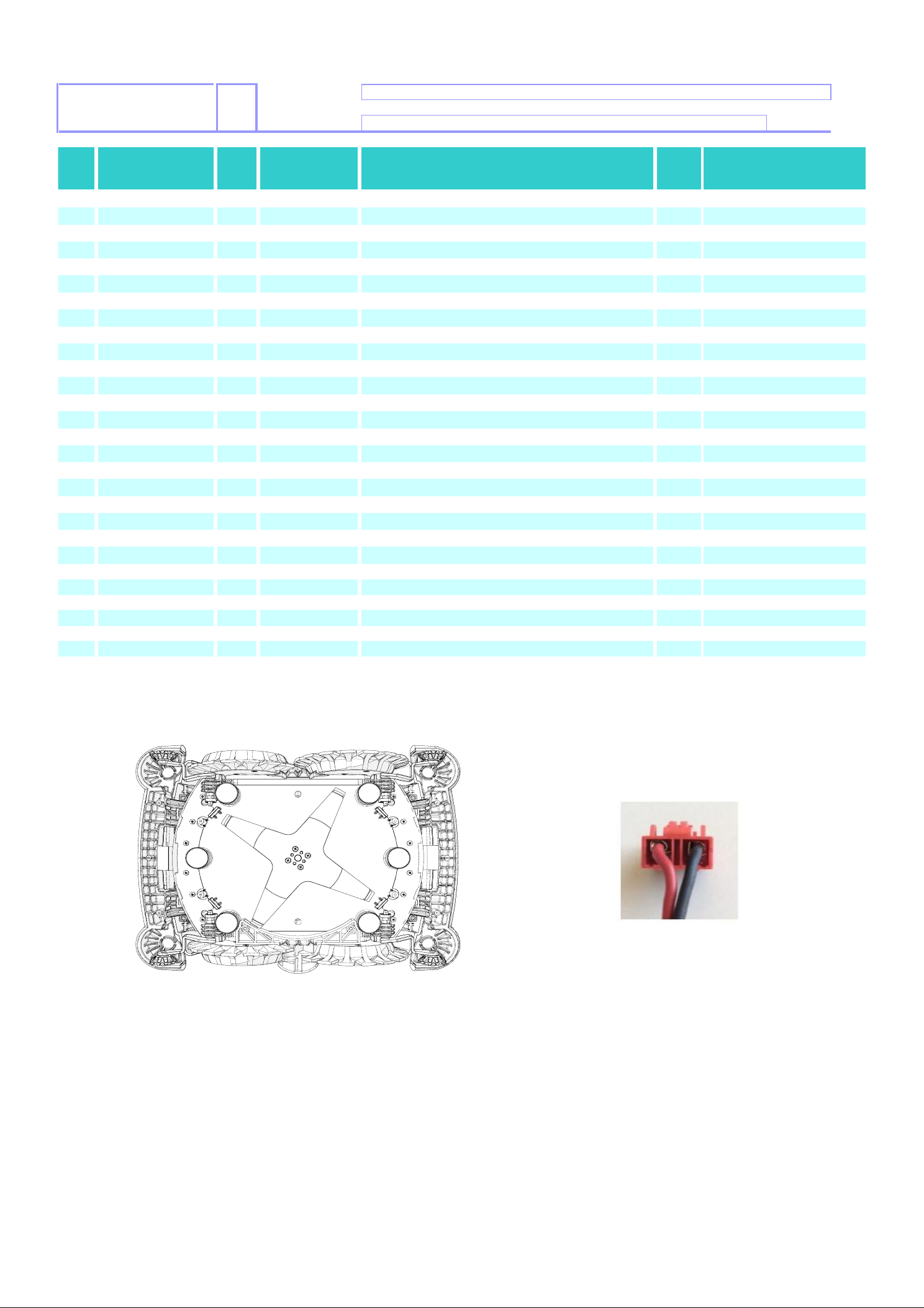

Posizione cablaggi suconnettore /
Cable positioning in theconnector
24

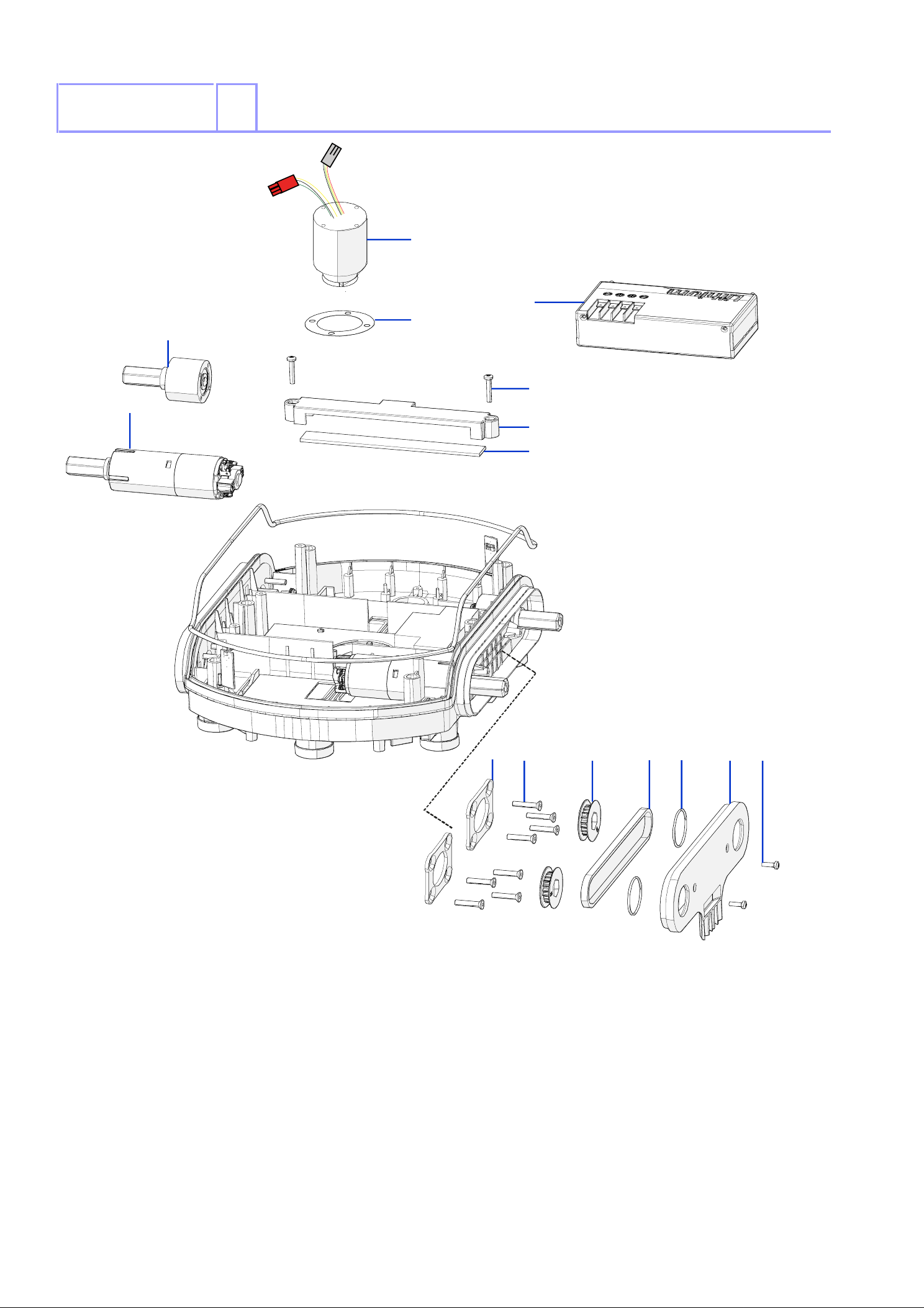

Page 6
Tav.
Tab.
Taf.
03
0
9
10
11
14 16 1715 18 19 20
21
4
8
6
1
Page 7
Tav.
Tab.
Taf.
Rif. Code
Qt.in
Robot
(IT) Descrizione * (GB) Description
1 C02452 1 Motore lama - Blade motor
4 050Z39000A 1 Guarnizione - Gasket
6 50_A0002_00 2 (EU) - Perno Ruota Libero - Free wheel pin
8 050Z38400A 2 Motore ruota - Wheel motor
9 C00580 2 Vite - Screw
10 50_D0041_00 1 Fissaggio Batteria - Battery Clamp
11 50_D0049_00 1 Guarnizione - Gasket
14 50_D0003_00 4 Piastra - Plate
15 C00205 16 Vite - Screw
16 050Z06300A.3 4 Puleggia - Pulley (Use only with C00536)
17 C00536 2 Cinghia - Belt (Use only with 050Z06300A.3)
18 50_C0002_00 4 Oring - Oring
19 50_D0027_01 Carter - Carter
20 C00210 Vite - Screw
21 050Z38600A 1 Lithium (25.9V 5A) Batteria - Battery
03
0
Page 8
Tav.
Tab.
Taf.
04
0
3
4
5
6
7
10
12
13
14
16
1
2
Serial
Number
171819
20
21
22
Page 9
Tav.
Tab.
Taf.
Rif. Code
Qt.in
Robot
(IT) Descrizione * (GB) Description

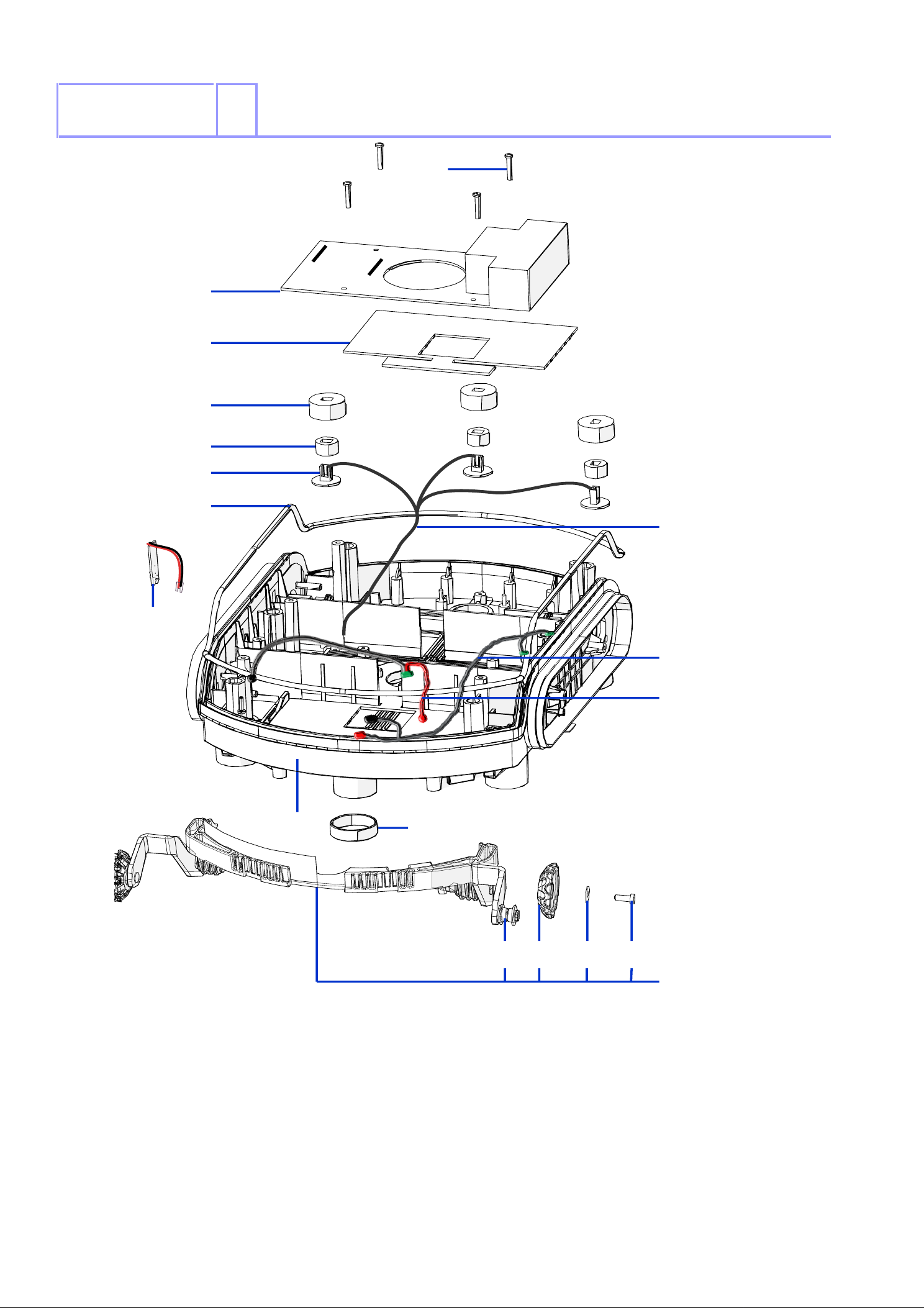

1 50_D0021_00 1 Scocca - Body
2 050Z37600A 2 Anello - Ring
3 050Z22800A 1 Guarnizione - Gasket
4 50_E0007_00 6 Sensore Erba - Grass Sensor
5 50_D0048_00 6 D16 Sp10 Guarnizione - Gasket
6 50_D0047_00 6 D26 Sp13 Guarnizione - Gasket
7 50_D0050_00 2 Guarnizione - Gasket
10 050E01100A 1 Scheda madre - Motherboard
12 C00214 4 Vite - Screw
13 50_E0005_00 1 Cavo Ricarica - Recharging Wire
14 50_E0004_00 1 Cavo Batteria - Battery Wire
15 50_E0010_00 2 Cavo Motore Ruota - Wheel Motor Wire
16 50_E0006_00 2 Cavo - Wire
17 C02188 4 Vite - Screw
18 C01520 4 Rondella - washer
19 050Z34200A 4 Routa baratro - Drop-off Wheel
20 050Z33000A 2 Baratro - Drop-off
21 050E01000A 4 Sensore baratro - Drop-off Sensor
22 C02163 8 Boccola - Bushing
04
0
