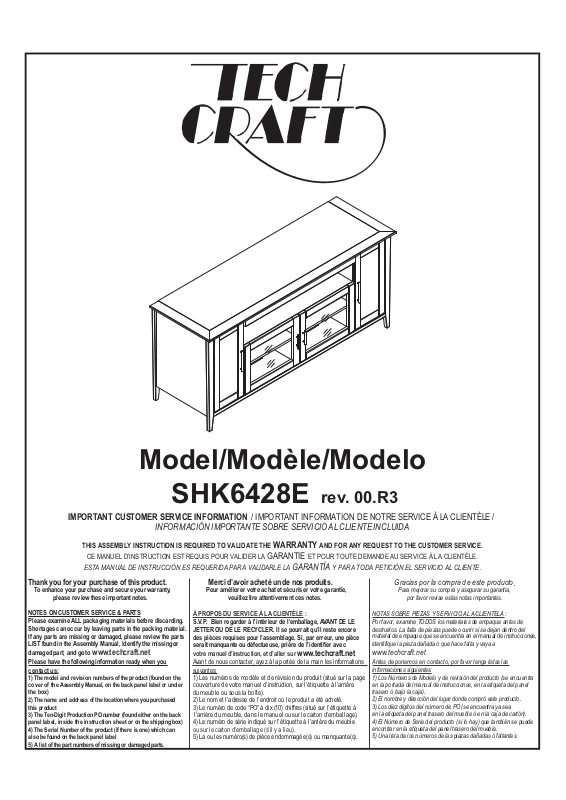

Page 1
Model/Modèle/Modelo
SHK6428E
IMPORTANT CUSTOMER SERVICE INFORMATION / IMPORTANT INFORMATION DE NOTRE SERVICE À LA CLIENTÈLE /
INFORMACIÓN IMPORTANTE SOBRE SERVICIO AL CLIENTE INCLUIDA
THIS ASSEMBLY INSTRUCTION IS REQUIRED TO VALIDATE THE WARRANTY AND FOR ANY REQUEST TO THE CUSTOMER SERVICE.
CE MANUEL D’INSTRUCTION EST REQUIS POUR VALIDER LA
ESTA MANUAL DE INSTRUCCIÓN ES REQUERIDA PARA VALIDARLE LA
Thank you for your purchase of this product.
To enhance your purchase and secure your warranty,
please review these important notes.
NOTES ON CUSTOMER SERVICE & PARTS
Please examine ALL packaging materials before discarding.
Shortages can occur by leaving parts in the packing material.
If any parts are missing or damaged, please review the parts
LIST found in the Assembly Manual, identify the missing
damaged par t, and go to
Please have the following information ready when you
contact us:
1) The model and revision numbers of the product (found o n the
cover of the Assembly Manual, on the back panel label or under
the box)
2) The name and address of the location where you purchased
this product
3) The Te n-Digit Production P O number (found either on the back
panel label, inside the instruction sheet or on the shipping box)
4) The S eria l Number of the product (if ther e is on
als o be found on the back panel label
5) A list of the part numbers of missing or dama
www.techcraft.net
ged par ts.
or
e) which can
rev. 00.R3
GARANTIE ET POUR TOUTE DEMANDE AU SERVICE À LA CLIENTÈLE.
GARANTÍA Y PARA TODA PETICIÓN EL SERVICIO AL CLIENTE.
Merci d’avoir achet é un de nos produit s.
Pour améliorer votre achat et sécuriser votre garantie,
veuillez lire attentivement ces notes.
À PROPOS DU SERVICE À LA CLIENTÈLE :
S.V.P. Bien regarder à l’intérieur de l’emballage, AVANT DE LE
JETTER OU DE LE RECYCLER. Il se pourrait qu’il reste encore
des pièces requises pour l’assemblage. Si, par erreur, une pièc
serait manquante ou défectueuse, prière de l’identifier avec
votre manuel d’instruction, et d’aller sur
Avant de nous contacter, ayez à la portée de la main les informations
suivantes:
1) Les numéros de modèle et de révision du produit (situé sur la page
couverture de votre manuel d’instruction, sur l’étiquette à l’arrière
du meuble ou sous la boîte).
2) Le nom et l’adresse de l’endroit où le produit a été acheté.
3) Le numéro de code “PO” à dix (10) chiffres (situé sur l’étiquette à
l’arrière du meuble, dans le manuel ou sur le carton d’emballage).
4) Le numéro de série indiqué sur l’étiquette à l ’arrière du meuble
ou sur le carton d’emballage (s’il y a lieu).
5) La ou les numéro(s) de pièce endommagée(s) ou manquante(s).
www.techcraft.net
e
Gracias por la compra de este producto
Para mejorar su compra y asegurar su garantia,
por favor revise estas notas importantes.
NOTAS SOBRE PIEZAS Y SERVICI O A LA CL IENTELA :
Po r f avor, examine TO DOS l os mate ria le s de em paque antes de
destr uirlo s. La falta de pi ezas pued e ocur rir si se dej an de ntro d el
materi al d e empaqu e que se e ncuent ra en el m anual d e ins trucc iones ,
ide ntifi qu e la pieza dañ ad a ò
que hac e fal ta y vaya a
.
.
www.techcraft.net
Antes de ponemos en contacto, por favor tenga listas las
in forma cione s si guiente s:
1) Los Números de Modelo y de revisión del producto (se encuentra
en la portada del manual de instrucciones, en la etiqueta del panel
trasero ò bajo la caja).
2) El nom bre y dire cción d el l ugar donde c ompró este prod ucto .
3) L os d ie z digi tos de l n úmer o de PO (s e encu entra y a sea
en la e tique ta del pan el tr asero del m ueble ò en l a caj a de c artón) .
4) El Nú me ro de Serie d el p roducto (s i lo ha y) que tambi én se puede
encon trar en la et iq ueta d el pa nel t ra sero d el mueble.
5) U na l ist a de l os n úmeros de la s piez as da ñadas ò fal tante s.
Page 2
KEY
CLÉ
CVE
1
LEFT GABLE / PANNEAU LATÉRAL GAUCHE / Panel lateral izquierdo
RIGHT GABLE / PANNEAU LATÉRAL DROIT / Panel lateral derecho
2
TOP SHELF / TABLETTE SUPÉRIEURE / Tabla superiore
3
UPPER APRON / TRAVERSE SUPÉRIEUR / Travezaño superior
4
UPPER INTERIOR GABLE / PANNEAU INTÉRIEUR SUPÉRIEUR / Panel interior superior
5
6
FIXED SHELF / TABLETTE FIXE / Tabla fija
LOOSE SHELF (CENTER) / TABLETTE AJUSTABLE (CENTRE) / Tabla ajustable (central)
7
LOWER INTERIOR GABLE / PANNEAU INTÉRIEUR INFÉRIEUR / Panel interior inferior
8
INTERIOR RIGHT GABLE / PANNEAU INTÉRIEUR DROIT / Panel interior derecho
9
INTERIOR LEFT GABLE / PANNEAU INTÉRIEUR GAUCHE / Panel interior izquierdo
10
LOOSE SHELF / TABLETTE AJUSTABLE / Tabla ajustable
11
BOTTOM SHELF / TABLETTE INFÉRIEURE / Tabla inferiore
12
LOWER APRON / TRAVERSE INFÉRIEUR / Travezaño inferior
13
GLASS DOOR / PORTE DE VERRE / Puerta de vidrio
14
DOOR / PORTE / Puerta
15
LEFT BACK PANEL / PANNEAU ARRIÈRE GAUCHE / Panel trasero izquierdo
16
UPPER BACK PANEL / PANNEAU ARRIÈRE SUPÉRIEUR / Panel trasero superior
17
LOWER BACK PANEL / PANNEAU ARRIÈRE INFÉRIEUR / Panel trasero inferior
18
RIGHT BACK PANEL / PANNEAU ARRIÈRE DROIT / Panel trasero derecho
19
LEG / PATTE / Pata
QTY
QTÉ
CANT
24 IHA0549
24
10
6
1
16
47
2
6 IHA0556
48
8
8
2
1
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
METAL FITTING / RACCORD EN MÉTAL / Pieza de ajuste metalicá
SCREW BOLT / VIS BOULON / Tornillo perno
DOWEL / CHEVILLE DE BOIS / Clavija de madera
SCREW / VIS / Tornillo
ALLEN KEY / CLÉ HEXAGONALE / Llave hexagonal 4mm
SHELF SUPPORT / SUPPORT À TABLETTE / Soporte a tabla
SCREW / VIS / Tornillo
HANDLE (SMALL) / POIGNÉE (PETITE) / Manija (pequeña)
BUMPER / PARE-CHOC / Paragolpe
SCREW / VIS / Tornillo
METAL HINGE / CHARNIÈRE EN MÉTAL / Bisagra metálica
SCREW / VIS / Tornillo
HANDLE (LONG) / POIGNÉE (GRANDE) / Manija (grande)
TOUCH UP PAINT / PEINTURE DE RETOUCHE / Pintura de retorque
WIRE MANAGER / GUIDE-FIL / Pasa cable
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
PART No
No PIÈCE
PARTE No
IHA0550
IHA0551
IFA0208
IHA0558
IHA0557
IFA0209
IHA0554
IFA0210
IHG0017
IFA0211
IHA0555
IHA0559
IHA05653
PO #: 4500008853
ALREADY INSTALLED
DÉJÀ INSTALLÉ
IHA0562
YA INSTALADO
(ADJUSTABLE GLIDE - PATIN AJUSTABLE - Pata ajustable)
HOW TO CLEAN :
Do not place this product near a heat source, such
as a radiator, or in direct sunlight.
Clean the product periodically with a soft cloth.
If finger prints, food and beverage stains, etc. are
difficult to remove, use a cloth moistened with a
mild non-abrasive detergent solution.
Do not use scouring powder, abrasive pad or solvent.
ENTRETIEN :
Ne placer pas ce meuble près d’une source de chaleur,
tel qu’un calorifère ou directement au soleil.
Utilisez toujours un chiffon humide pour nettoyer le meuble.
Pour enlever les traces plus difficiles, utilisez un chiffon
avec un savon non-abrasif.
Ne pas utiliser de poudre à récurer, de tampon abrasif
ni de solvant.
LIMPIEZA :
No coloque este producto cerca de un afuente de calor,
tales como un radiador ò directamente bajo la luz del sol.
Limpie el producto periódicamente con un paño suave.
Si las manchas de huellas digitales, comida, bedida, etc.
resultan dificiles de quitar, utilice un paño húmedecido
con una solución de detergente suave sin corrosivos.
No utilice detergente en polvo, ningun material abrasico
ò solvente.
TOOLS REQUIRED
(NOT INCLUDED)
OUTILS REQUIS
(NON INCLUS)
HERRAMIENTAS
NECESARIAS
(NO INCLUIDAS)
SHK6428E
QTY
QTÉ
CANT
1
1
1
1
1
1
2
1
1
1
2
1
1
2
2
1
1
1
1
2
PART No
No PIÈCE
PARTE No
IGASL0101-ESES
IGASR0101-ESES
ITOSS0284-ES
IAPRS0169-ES
IGAIS0100-ESES
ISHFS0075-ES
ISHLS0112-ES
IGAIS0102-ESES
IGAIS0101-ESES
IGAIS0099-ESES
ISHLS0113-ES
IBOTS0115-ES
IAPRS0168-ES
ISTGS0029-ESES
IDOOS0017-ESES
IPA601-ESES
IPA602-ESES
IPA603-ESES
IPA604-ESES
IHA0563
PRINTED IN CHINA / IMPRIMÉ EN CHINE 10 / 2009
Page 3
Page 4

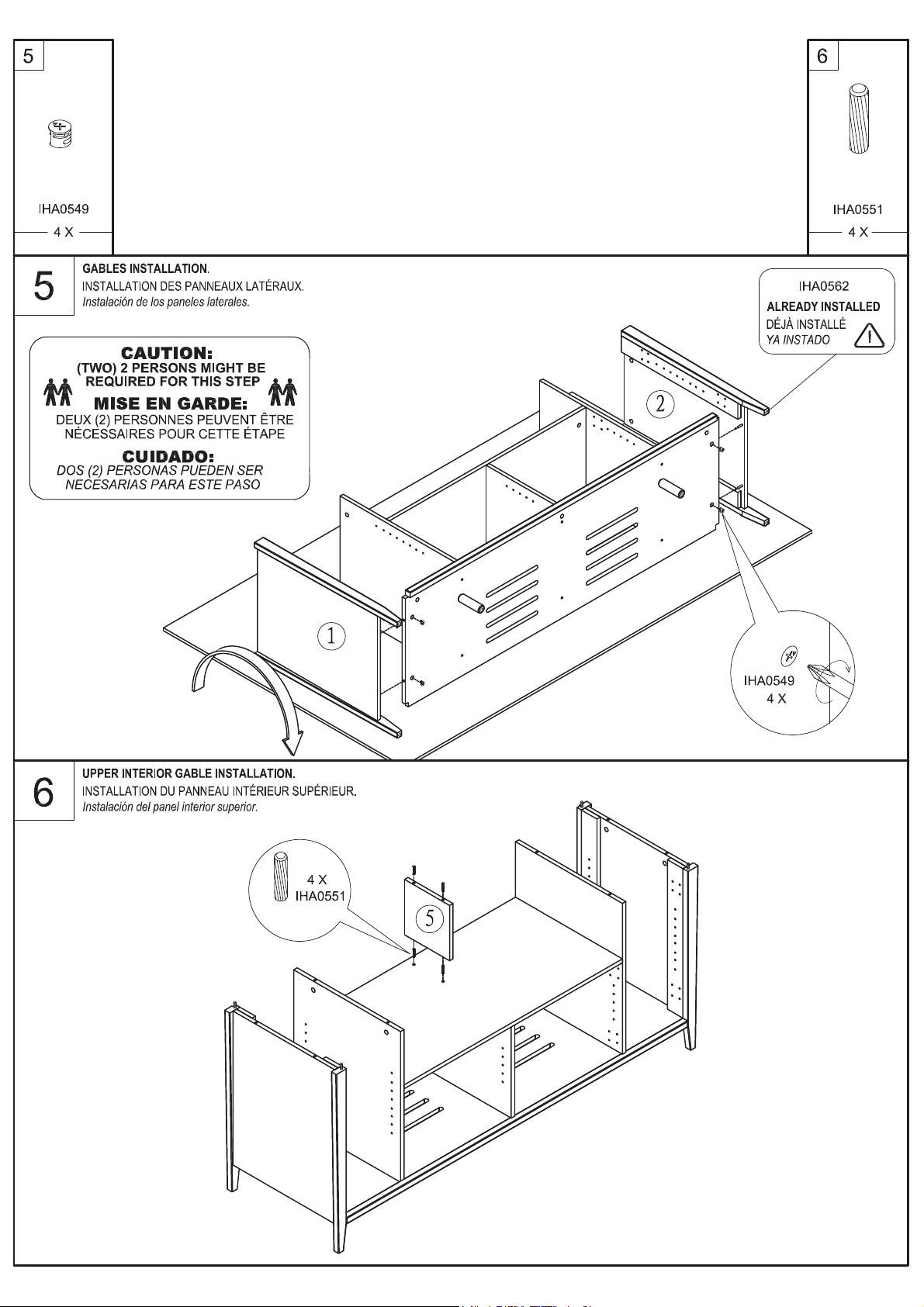

Page 5

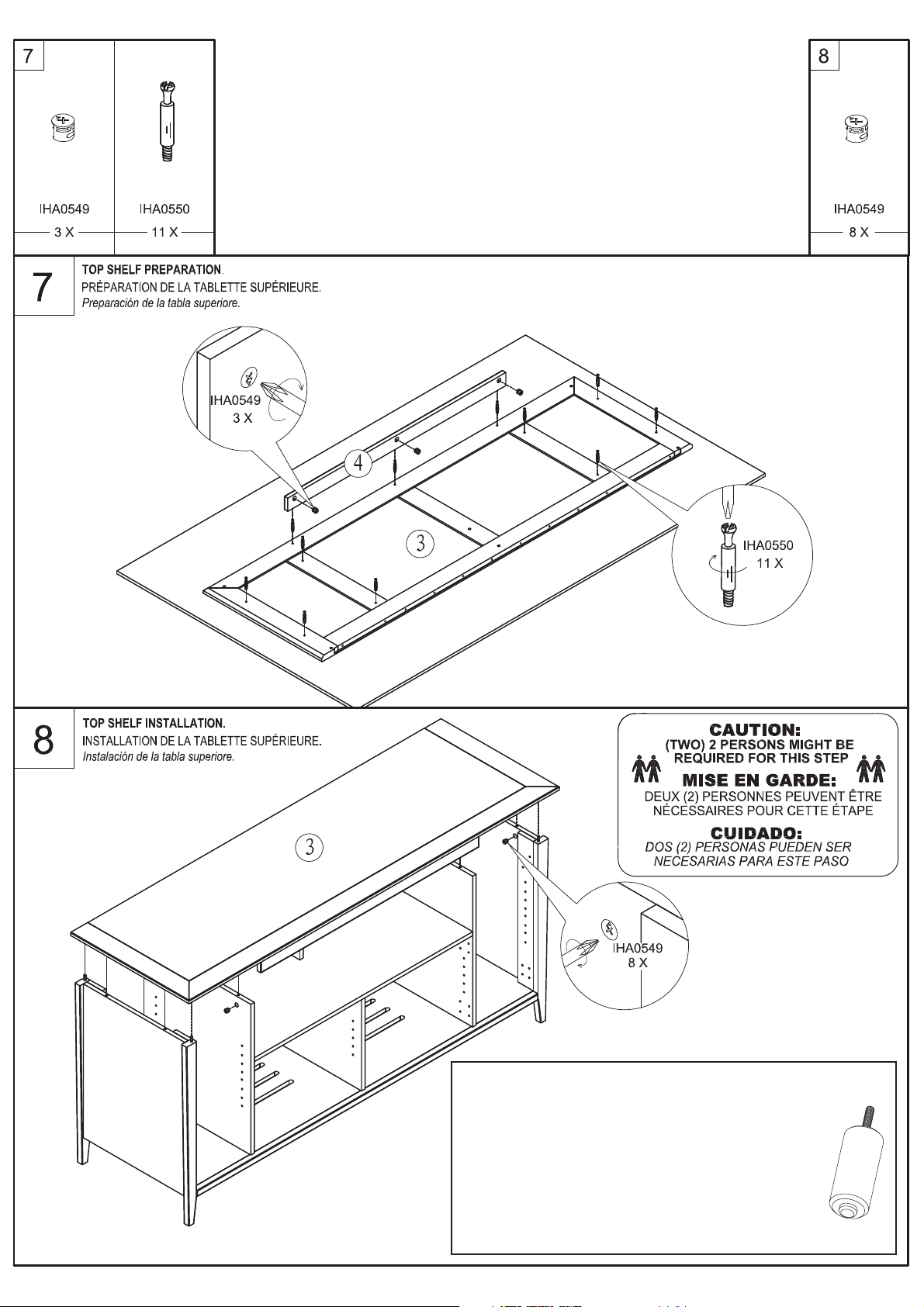

Page 6
THE LEGS IHA0563 MUST TOUCH THE FLOOR. IF IT IS NOT
THE CASE, TURN EACH LEG COUNTERCLOCKWISE,
UNTIL THEY TOUCHES THE FLOOR.
LES PATTES IHA0563 DOIVENT TOUCHER LE
PLANCHER. SI CE N’EST PAS LE CAS, TOURNER
CHAQUE PATTE DANS LE SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE, JUSQU’À CE QUE
CELLES-ÇI TOUCHENT LE SOL.
Las patas IHA0563 debe tocar el suelo. Si no es el caso,
girar cada pata en sentido contrario a las agujas del reloj,
hasta que estos toquen el suelo.

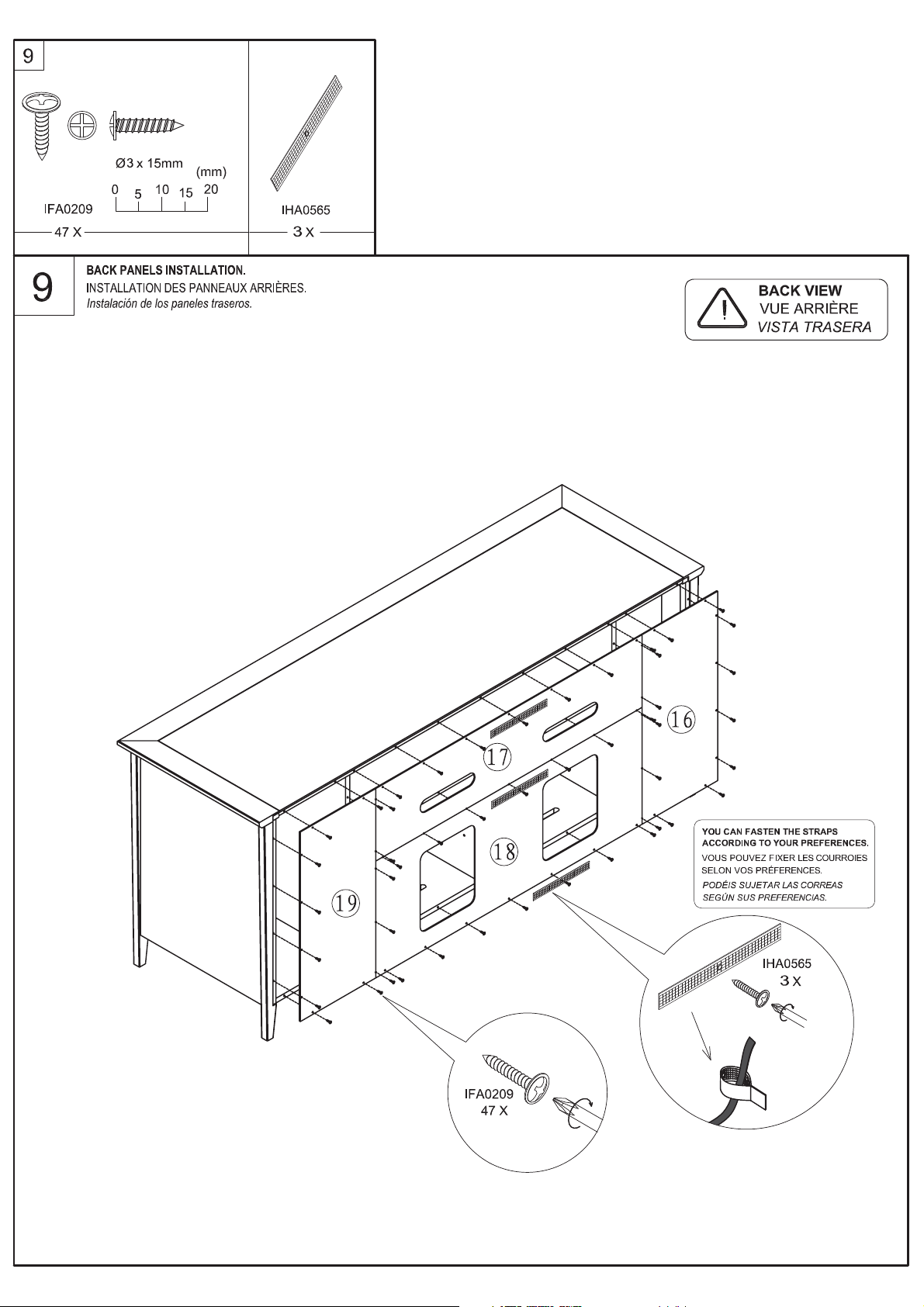

Page 7

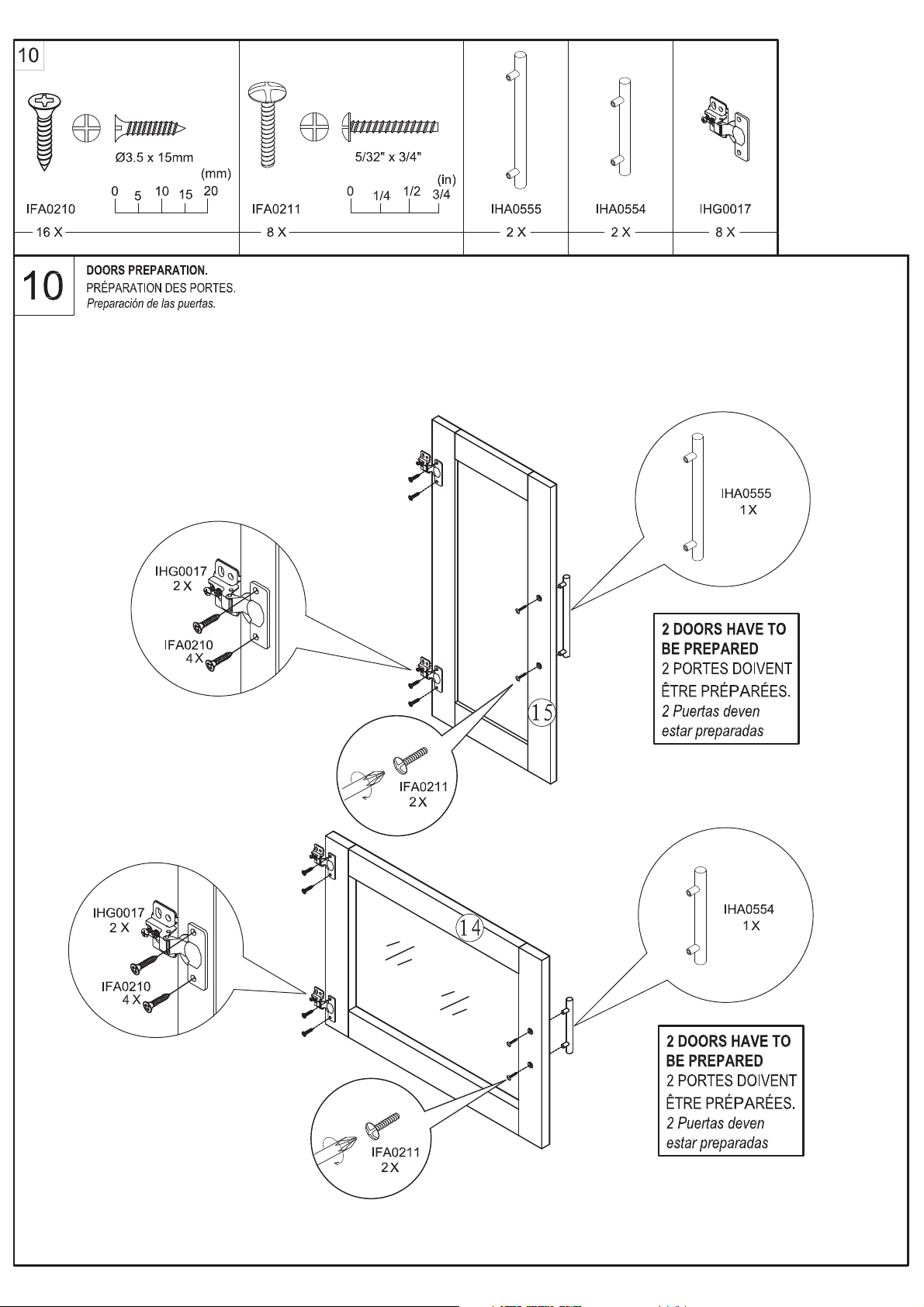

Page 8

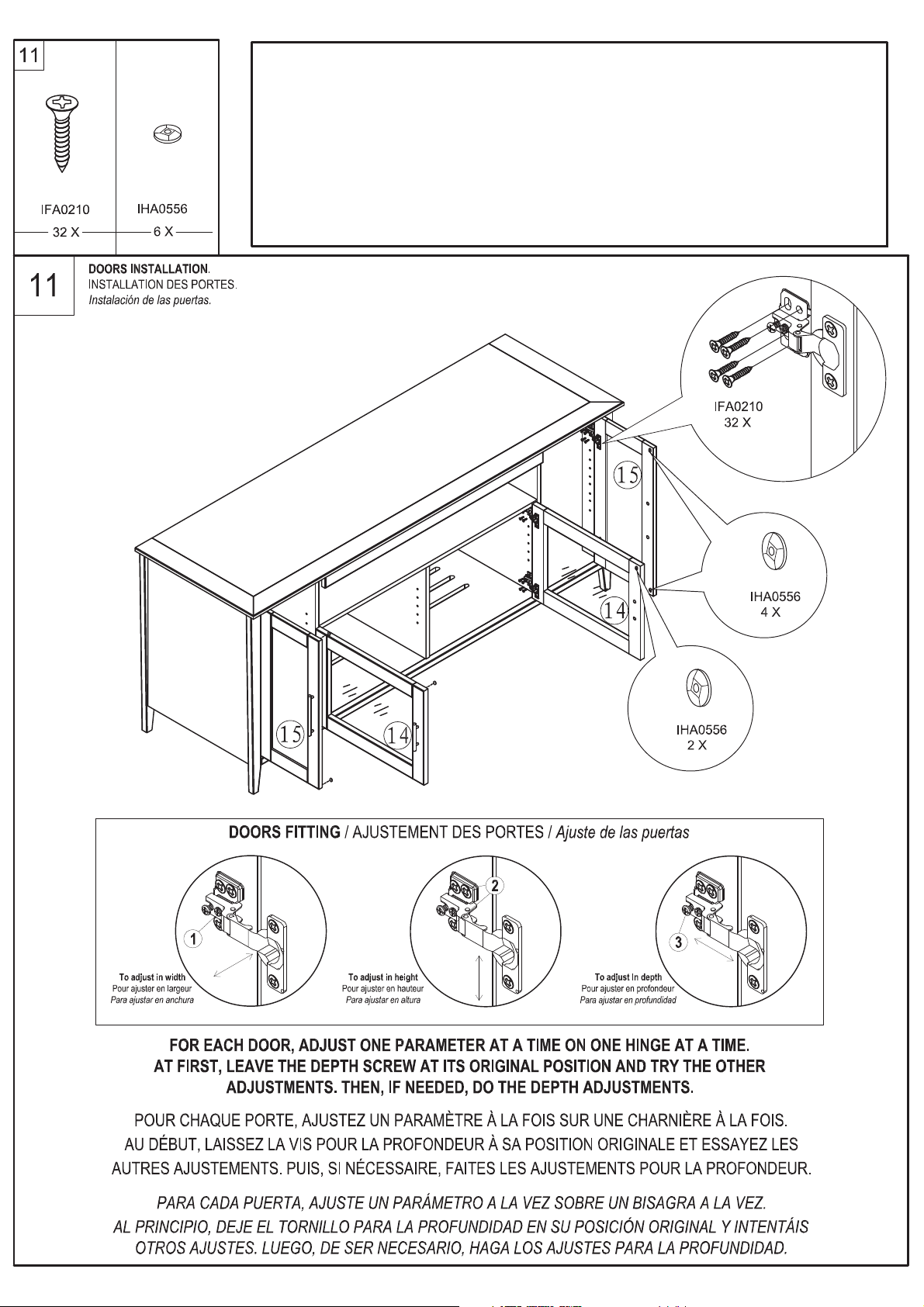

Page 9
IMPORTANT / IMPORTANTE
1- LIFT THE STAND AND PLACE IT AT IT’S FINAL LOCATION IN THE ROOM.
2- MAKE SURE THE LEGS IHA0563 ARE FIRMLY TOUCHING THE FLOOR (SEE STEP 8).
3- IF NEEDED, ADJUST THE DOORS.
1- SOULEVEZ LE MEUBLE ET LE PLACEZ À SA POSITION FINAL DANS LA PIÈCE.
2- ASSUREZ-VOUS QUE LES PATTES IHA0563 TOUCHENT COMPLÈTEMENT LE SOL
(VOIR ÉTAPE 8).
3- SI NÉCESSAIRE, AJUSTER LES PORTES.
1- LEVANTAD EL MUEBLO Y COLOQÚELO EN SU POSICIÓN FINAL EN EL CUARTO.
2- ASEGURAD QUE LA PATA IHA0563 TOCA COMPLETAMENTE EL SUELO (VER ETAPA 8).
3- TAN NECESARIO, AJUSTAR LAS PUERTAS.

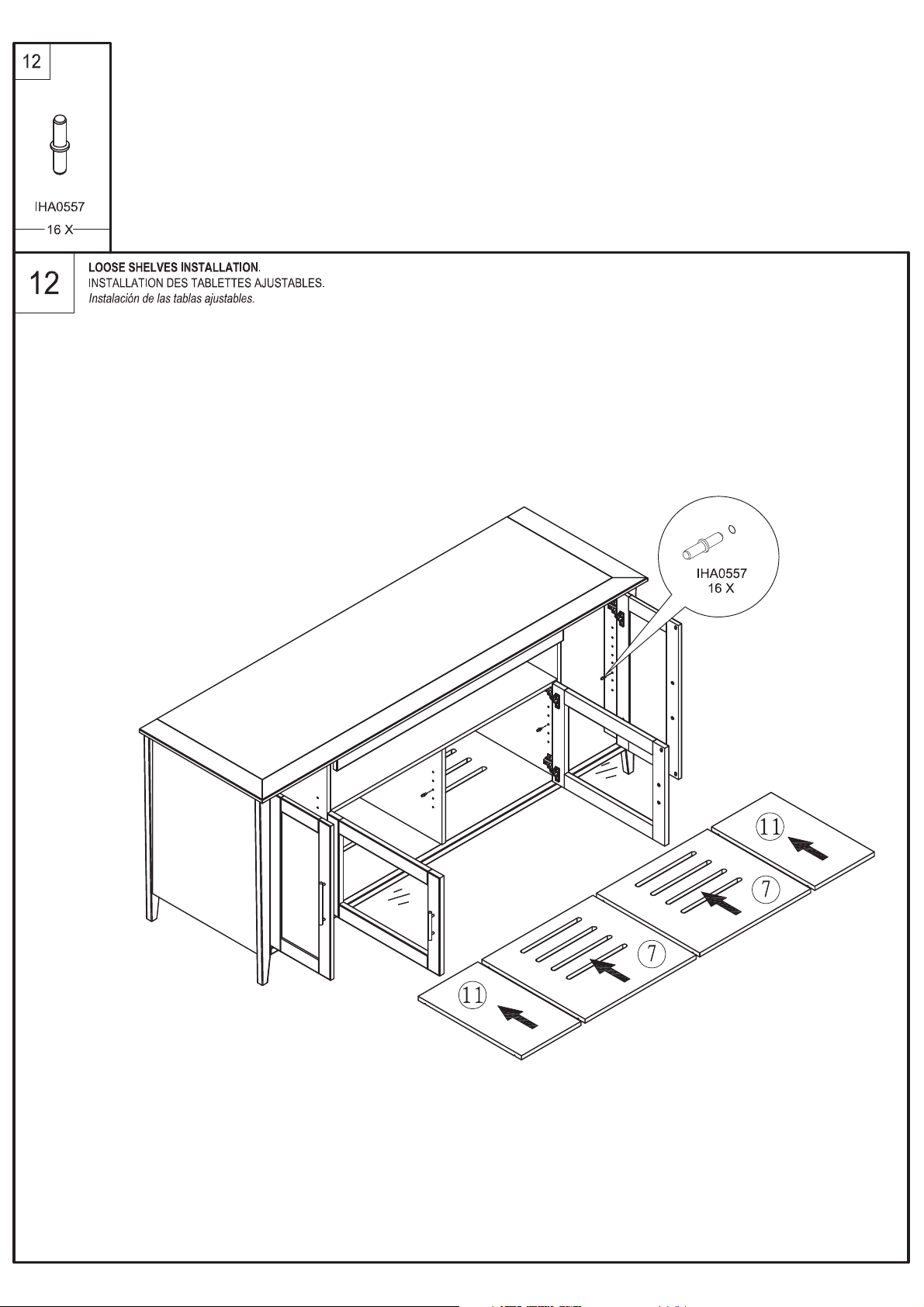

Page 10
Page 11
BEFORE USING THE TOUCH UP PAINT:
- HAVE A CLEAN LINT FREE CLOTH READY,
- ALWAYS OPEN THE TOUCH UP PAINT OVER THE CARDBOARD,
- NEVER OPEN THE CONTAINER (IHA0559) OVER A PART, YOUR FLOOR OR ANY OTHER PART OF THE
FURNITURE,
- KEEP AWAY FROM CHILDREN,
- KEEP THE CONTAINER TIGHTLY SEALED AFTER USAGE AND AWAY FROM ANY HEAT SOURCE.
HOW TO USE THE TOUCH UP PAINT:
1- CAREFULLY OPEN THE CONTAINER (IHA0559) OVER THE CARDBOARD (TO AVOID DAMAGING SURFACES);
2- GENTLY POUR A LITTLE PAINT/STAIN ON A CLEAN LINT FREE CLOTH;
3- CAREFULLY APPLY A LITTLE PAINT/STAIN TO NEEDED AREA AND REMOVE EXCESS WITH CLEAN CLOTH;
4- CLOSE THE CONTAINER AFTER USAGE AND KEEP AWAY FROM CHILDREN AND ANY HEAT SOURCE.
IF THE TOUCH UP PAINT IS OUT OF INK, YOU CAN USE A BLACK MAGIC MARKER. REMOVE EXCESS WITH
CLEAN CLOTH.
AVANT D’UTILISER LA PEINTURE DE RETOUCHE:
- AYEZ UN TISSU PROPRE, LIBRE DE CHARPIE À LA PORTÉE DE LA MAIN,
- TOUJOURS OUVRIR LA PEINTURE DE RETOUCHE AU-DESSUS DU CARTON,
- NE JAMAIS OUVRIR LE CONTENANT (IHA0559) AU-DESSUS D’UNE PIÈCE, DE VOTRE PLANCHER OU DE TOUT
AUTRE PARTIE DE VOTRE AMEUBLEMENT.
- GARDER HORS DE PORTÉE DES ENFANTS,
- GARDEZ LE CONTENANT FERMEMENT SCELLÉ APRÈS UTILISATION ET LOIN DE TOUTE SOURCE DE
CHALEUR.
COMMENT UTILISER LA PEINTURE DE RETOUCHE:
1- OUVRIR LE CONTENANT (IHA0559) PRUDEMMENT AU-DESSUS DU CARTON (AFIN D’ÉVITER D’ABÎMER
LES SURFACES);
2- VERSEZ DOUCEMENT UN PEU DE PEINTURE/TEINTURE SUR UN TISSU PROPRE, LIBRE DE CHARPIE;
3- APPLIQUEZ MINUTIEUSEMENT UN PEU DE PEINTURE/TEINTURE DANS LA RÉGION QUI EN A BESOIN ET
ENLEVER L’EXCÉDENT AVEC UN TISSU PROPRE;
4- REFERMEZ LE CONTENANT APRÈS USAGE ET GARDER LOIN DE LA PORTÉE DES ENFANTS ET DE TOUTE
SOURCE DE CHALEUR.
SI L’ENCRE DE LA PEINTURE DE RETOUCHE VIENT À MANQUER, VOUS POUVEZ UTILISER UN CRAYON
MARQUEUR NOIR. ENLEVER L’EXCÉDENT AVEC UN TISSU PROPRE.
ANTES DE UTILIZAR LA PINTURA DE RETOQUE:
- TENGA UN TRAPO LIMPIO LIBRE DE HILAS AL ALCANCE DE LA MANO,
- SIEMPRE ABRIR LA PINTURA DE RETOQUE SOBRE DEL CARTÓN,
- NUNCA ABRIR EL CONTINENTE (IHA0559) SOBRE UNA PIEZA, SU SUELO O CUALQUIER OTRA PARTE DE LOS
MUEBLES,
- POR FAVOR GUARDE LEJOS DE LOS NIÑOS.
- GUARDE EL CONTINENTE FUERTE SELLADO DESPUÉS UTILIZACIÓN Y LEJOS DE TODA FUENTE DE CALOR.
CÓMO UTILIZAR LA PINTURA DE RETOQUE:
1- ABRIR EL CONTINENTE (IHA0559) CUIDADOSAMENTE SOBRE DEL CARTÓN (PARA EVITAR DAÑAR LAS
SUPERFICIES);
2- CON CUIDADO VERTER POCA PINTURA / TINTURA SOBRE UN TRAPO LIMPIO LIBRE DE HILAS;
3- APLICAR MINUCIOSAMENTE POCA PINTURA / TINTURA AL ÁREA NECESARIA Y QUITAR EL EXCESO CON UN
TRAPO LIMPIO;
4- CERRAR EL CONTINENTE DESPUÉS DEL USO Y GUARDE LEJOS DE LOS NIÑOS Y DE TODA FUENTE DE
CALOR.
SI LA TINTA DE LA PINTURA DE RETOQUE VIENE PARA FALTAR, USTED PUEDE UTILIZAR UN LÁPIZ MARCADOR
NEGRO. QUITAR EL EXCESO CON UN TRAPO LIMPIO.
Loading...
