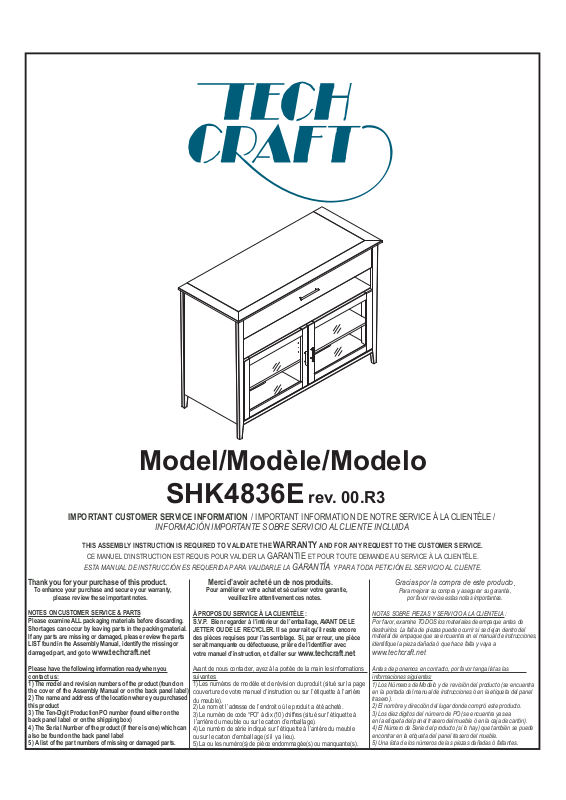

Model/Modèle/Modelo
SHK4836E
IMPORTANT CUSTOMER SERVICE INFORMATION / IMPORTANT INFORMATION DE NOTRE SERVICE À LA CLIENTÈLE /
INFORMACIÓN IMPORTANTE SOBRE SERVICIO AL CLIENTE INCLUIDA
THIS ASSEMBLY INSTRUCTION IS REQUIRED TO VALIDATE THE WARRANTY AND FOR ANY REQUEST TO THE CUSTOMER SERVICE.
CE MANUEL D’INSTRUCTION EST REQUIS POUR VALIDER LA
ESTA MANUAL DE INSTRUCCIÓN ES REQUERIDA PARA VALIDARLE LA
Thank you for your purchase of this product.
To enhance your purchase and secure your warranty,
please review these important notes.
NOTES ON CUSTOMER SERVICE & PARTS
Please examine ALL packaging materials before discarding.
Shortages can occur by leaving parts in the packing material.
If any parts are missing or damaged, please review the parts
LIST found in the Assembly Manual, identify the missing
damaged part, and go to
Please have the following information ready when you
contact us:
1) The model and revision numbers of the product (found on
the cover of the Assembly Manual or on the back panel label)
2) The name and address of the location where you purchased
this product
3) The Ten-Digit Production PO number (found either on the
back panel label or on the shipping box)
4) The Serial Number of the product (if there is
also be found on the back panel label
the part numbers of missing or damaged parts.
5) A list of
www.techcraft.net
or
one) which can
rev. 00.R3
GARANTIE ET POUR TOUTE DEMANDE AU SERVICE À LA CLIENTÈLE.
GARANTÍA Y PARA TODA PETICIÓN EL SERVICIO AL CLIENTE.
Merci d’avoir acheté un
Pour améliorer votre achat et sécuriser votre garantie,
veuillez lire attentivement ces notes.
À PROPOS DU SERVICE À LA CLIENTÈLE :
S.V.P. Bien regarder à l’intérieur de l’emballage, AVANT DE LE
JETTER OU DE LE RECYCLER. Il se pourrait qu’il reste encore
des pièces requises pour l’assemblage. Si, par erreur, une pièc
serait manquante ou défectueuse, prière de l’identifier avec
votre manuel d’instruction, et d’aller sur
Avant de nous contacter, ayez à la portée de la main les informations
suivantes:
1) Les numéros de modèle et de révision du produit (situé sur la page
couverture de votre manuel d’instruction ou sur l’étiquette à l’arrière
du meuble).
2) Le nom et l’adresse de l’endroit où le produit a été acheté.
3) Le numéro de code “PO” à dix (10) chiffres (situé sur l’étiquette à
l’arrière du meuble ou sur le carton d’emballage).
4) Le numéro de série indiqué sur l’étiquette à l’arrière du meuble
ou sur
le carton d’emballage (s’il y a lieu).
5) La ou les numéro(s) de pièce endommagée(s) ou manquante(s).
de nos produits.
e
www.techcraft.net
Gracias por la compra de este producto
Para mejorar su compra y asegurar su garantia,
por favor revise estas notas importantes.
NOTAS SOBRE PIEZAS Y SERVICIO A LA CLIENTELA :
Por favor, examine TODOS los materiales de empaque antes de
destruirlos. La falta de piezas puede ocurrir si se dejan dentro del
material de empaque que se encuentra en el manual de instrucciones,
identifique la pieza dañada ò
que hace
falta y vaya a
.
.
www.techcraft.net
Antes de ponemos en contacto, por favor tenga listas las
informaciones siguientes:
1) Los Números de Modelo y de revisión del producto (se encuentra
en la portada del manual de instrucciones ò en la etiqueta del panel
trasero).
2) El nombre y dirección del lugar donde compró este producto.
3) Los diez digitos del número de PO (se encuentra ya sea
en la etiqueta del panel trasero del mueble ò en la caja de cartón).
4) El Número de Serie del producto (si lo hay) que
encontrar en la etiqueta del panel trasero del mueble.
5) Una lista de los números de las piezas dañadas ò faltantes.
también se puede
Page 2
KEY
CLÉ
CVE
1
LEFT GABLE / PANNEAU LATÉRAL GAUCHE / Panel lateral izquierdo
RIGHT GABLE / PANNEAU LATÉRAL DROIT / Panel lateral derecho
TOOLS REQUIRED
(NOT INCLUDED)
OUTILS REQUIS
(NON INCLUS)
HERRAMIENTAS
NECESARIAS
(NO INCLUIDAS)
QTY
QTÉ
CANT
23 IHA0549
23
8
2
4
8
38
2
2 IHA0556
24
4
1
6
1
4 IFA0212
1
1 IHA0535
1 IHA0559
3 IHA0565
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
METAL FITTING / RACCORD EN MÉTAL / Pieza de ajuste metalicá
SCREW BOLT / VIS BOULON / Tornillo perno
DOWEL / CHEVILLE DE BOIS / Clavija de madera
SCREW / VIS / Tornillo
COVER CAP / COUVRE-TROU / Protector del orificio
SHELF SUPPORT / SUPPORT À TABLETTE / Soporte a tabla
SCREW / VIS / Tornillo
HANDLE (SMALL) / POIGNÉE (PETITE) / Manija (pequeña)
BUMPER / PARE-CHOC / Paragolpe
SCREW / VIS / Tornillo
METAL HINGE / CHARNIÈRE EN MÉTAL / Bisagra metálica
LEG / PATTE / Pata
SCREW / VIS / Tornillo
HANDLE (LONG) / POIGNÉE (GRANDE) / Manija (grande)
SCREW / VIS / Tornillo
ALLEN KEY / CLÉ HEXAGONALE / Llave hexagonal 4mm
ANTI TIPPING KIT / TROUSSE ANTIBASCULEMENT / Juego antibalanceo
TOUCH UP PAINT / PEINTURE DE RETOUCHE / Pintura de retorque
WIRE MANAGER / GUIDE FIL / Pase cable
2
TOP SHELF / TABLETTE SUPÉRIEURE / Tabla superiore
3
FIXED SHELF / TABLETTE FIXE / Tabla fija
4
LOOSE SHELF / TABLETTE AJUSTABLE / Tabla ajustable
5
6
INTERIOR GABLE / PANNEAU INTÉRIEUR / Panel interior
BOTTOM SHELF / TABLETTE INFÉRIEURE / Tabla inferiore
7
APRON / TRAVERSE / Travezaño
8
UPPER BACK PANEL / PANNEAU ARRIÈRE SUPÉRIEUR / Panel trasero superior
9
LOWER BACK PANEL / PANNEAU ARRIÈRE INFÉRIEUR / Panel trasero inferior
10
GLASS DOOR / PORTE DE VERRE / Puerta de vidrio
11
DRAWER FRONT / FACADE DE TIROIR / Fachada de cajón
12
DRAWER LEFT SIDE / CÔTÉ GAUCHE DU TIROIR / Panel izquierdo del cajón
13
DRAWER RIGHT SIDE / CÔTÉ DROIT DU TIROIR / Panel derecho del cajón
14
DRAWER BACK APRON / ARRIÈRE DU TIROIR / Panel trasero del cajón
15
DRAWER BOTTOM / FOND DU TIROIR / Tabla del cajón
16
DRAWER APRON / SUPPORT DU TIROIR / Soporte del cajón
17
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
PART No
No PIÈCE
PARTE No
IHA0550
IHA0551
IFA0208
IHA0553
IHA0557
IFA0209
IHA0554
IFA0210
IHG0017
IHA0552
IFA0211
IHA0555
IHA0558
PO #: 4500008852
SHK4836E
QTY
QTÉ
CANT
1
1
1
1
2
1
1
1
1
1
2
1
1
1
1
1
HOW TO CLEAN :
Do not place this product near a heat source, such
as a radiator, or in direct sunlight.
Clean the product periodically with a soft cloth.
If finger prints, food and beverage stains, etc. are
difficult to remove, use a cloth moistened with a
mild non-abrasive detergent solution.
Do not use scouring powder, abrasive pad or solvent.
ENTRETIEN :
Ne placer pas ce meuble près d’une source de chaleur,
tel qu’un calorifère ou directement au soleil.
Utilisez toujours un chiffon humide pour nettoyer le meuble.
Pour enlever les traces plus difficiles, utilisez un chiffon
avec un savon non-abrasif.
Ne pas utiliser de poudre à récurer, de tampon abrasif
ni de solvant.
LIMPIEZA :
No coloque este producto cerca de un afuente de calor,
tales como un radiador ò directamente bajo la luz del sol.
Limpie el producto periódicamente con un paño suave.
Si las manchas de huellas digitales, comida, bedida, etc.
resultan dificiles de quitar, utilice un paño húmedecido
con una solución de detergente suave sin corrosivos.
No utilice detergente en polvo, ningun material abrasico
ò solvente.
PART No
No PIÈCE
PARTE No
IGASL0100-ESES
IGASR0100-ESES
ITOSS0283-ES
ISHFS0074-ES
ISHLS0111-ES
IGAIS0098-ESES
IBOTS0114-ES
IAPRS0167-ES
IPA600-ESES
IPA599-ESES
ISTGS0028-ESES
IDWFS0037-ES
IDWSL0003-ESES
IDWSR0003-ESES
IDWAP0020-ES
IDWBT0012-ES
IDWAP0021-ES
REV.
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
01
PRINTED IN CHINA / IMPRIMÉ EN CHINE 09 / 2009
Page 3
LADO
Page 4
LADO
LADO

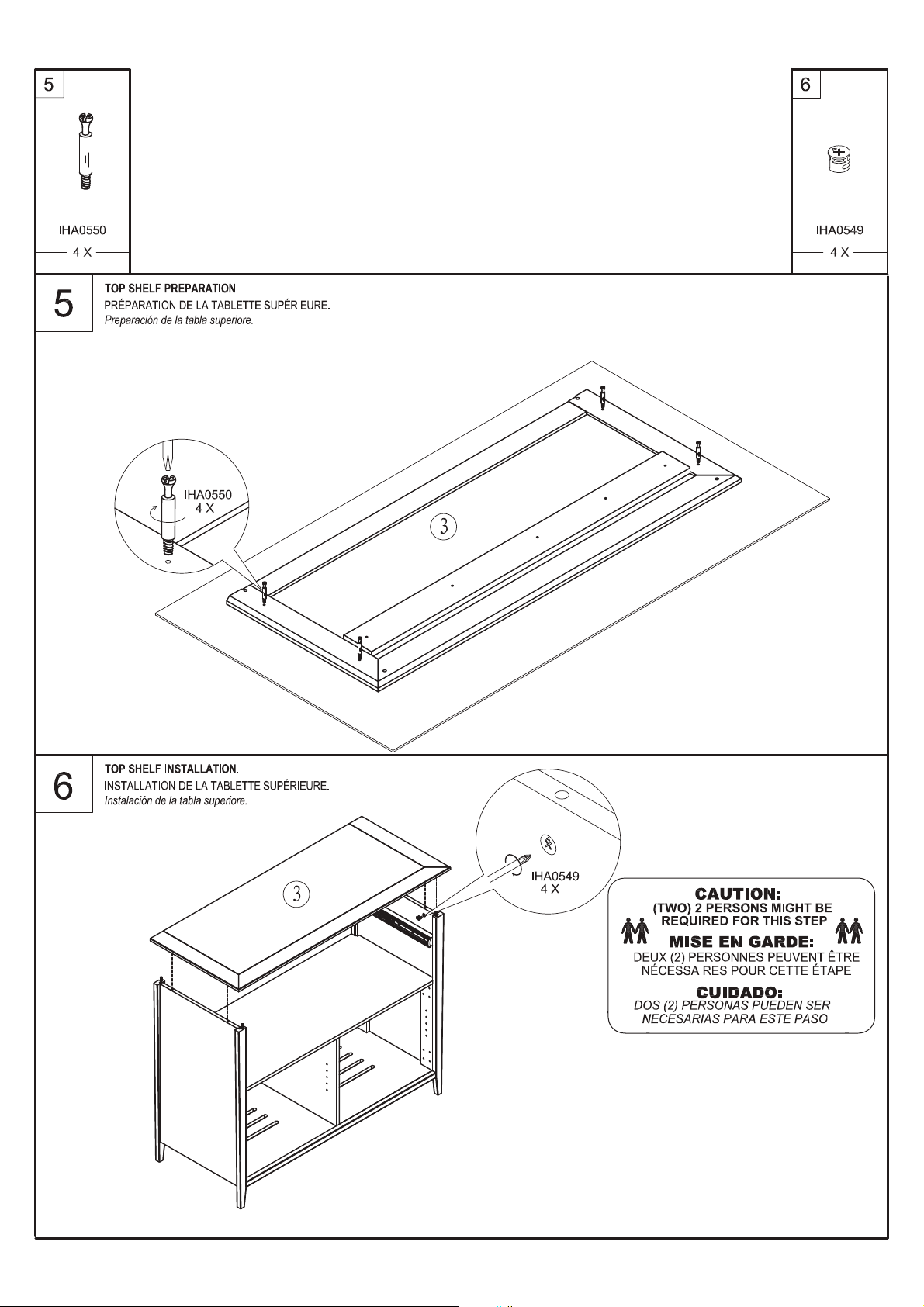

Page 5

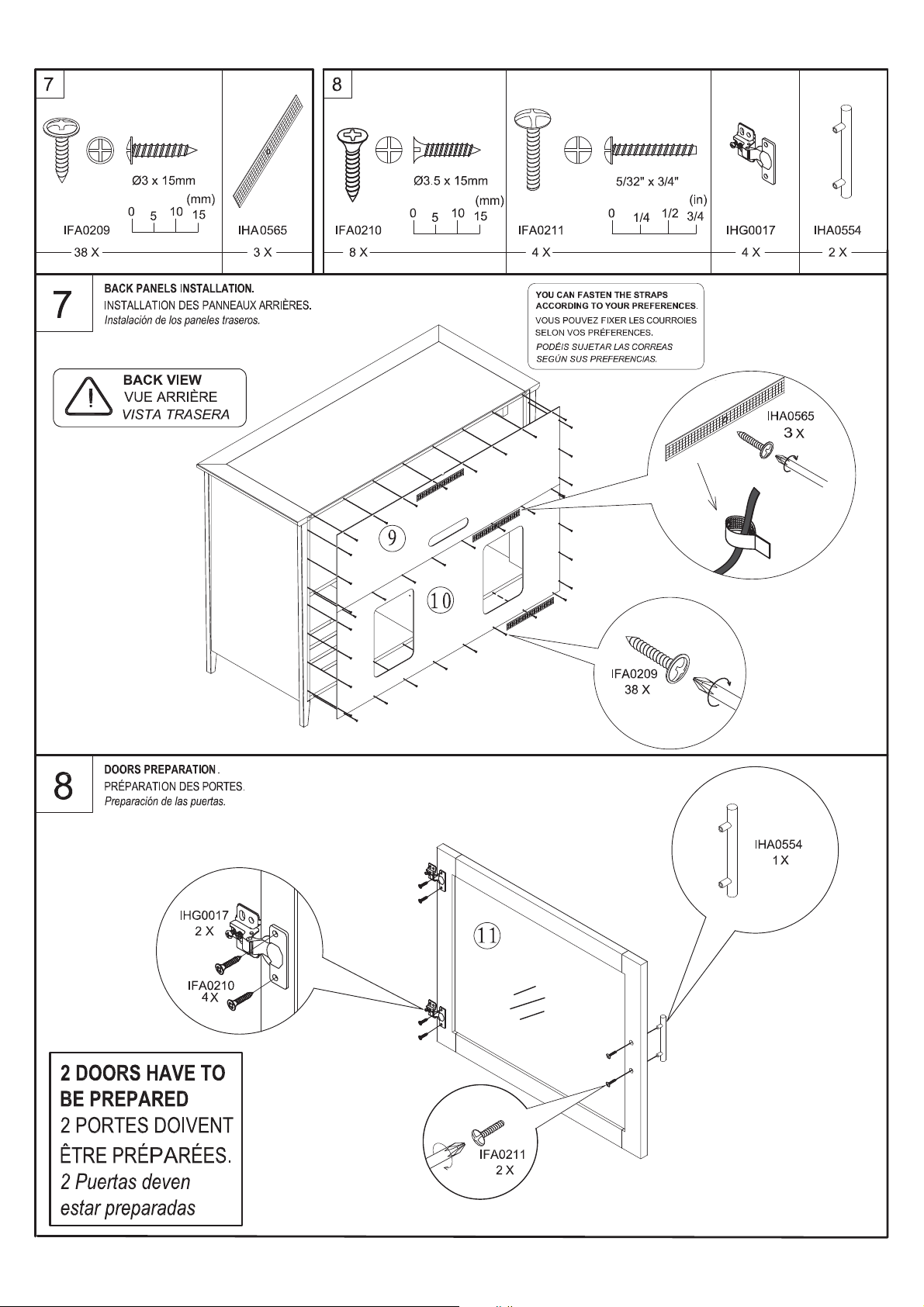

Page 6

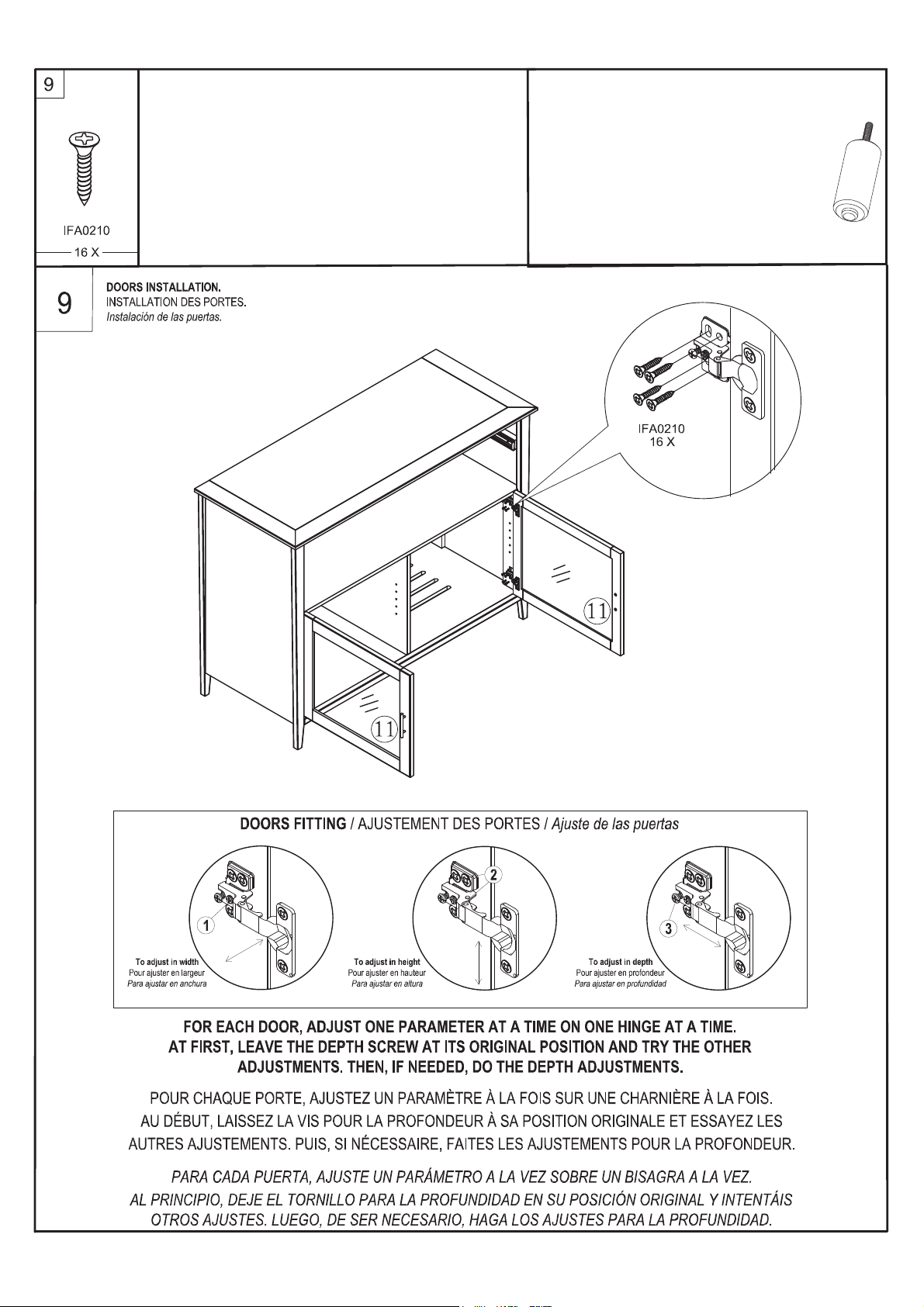

Page 7
IMPORTANT / IMPORTANTE

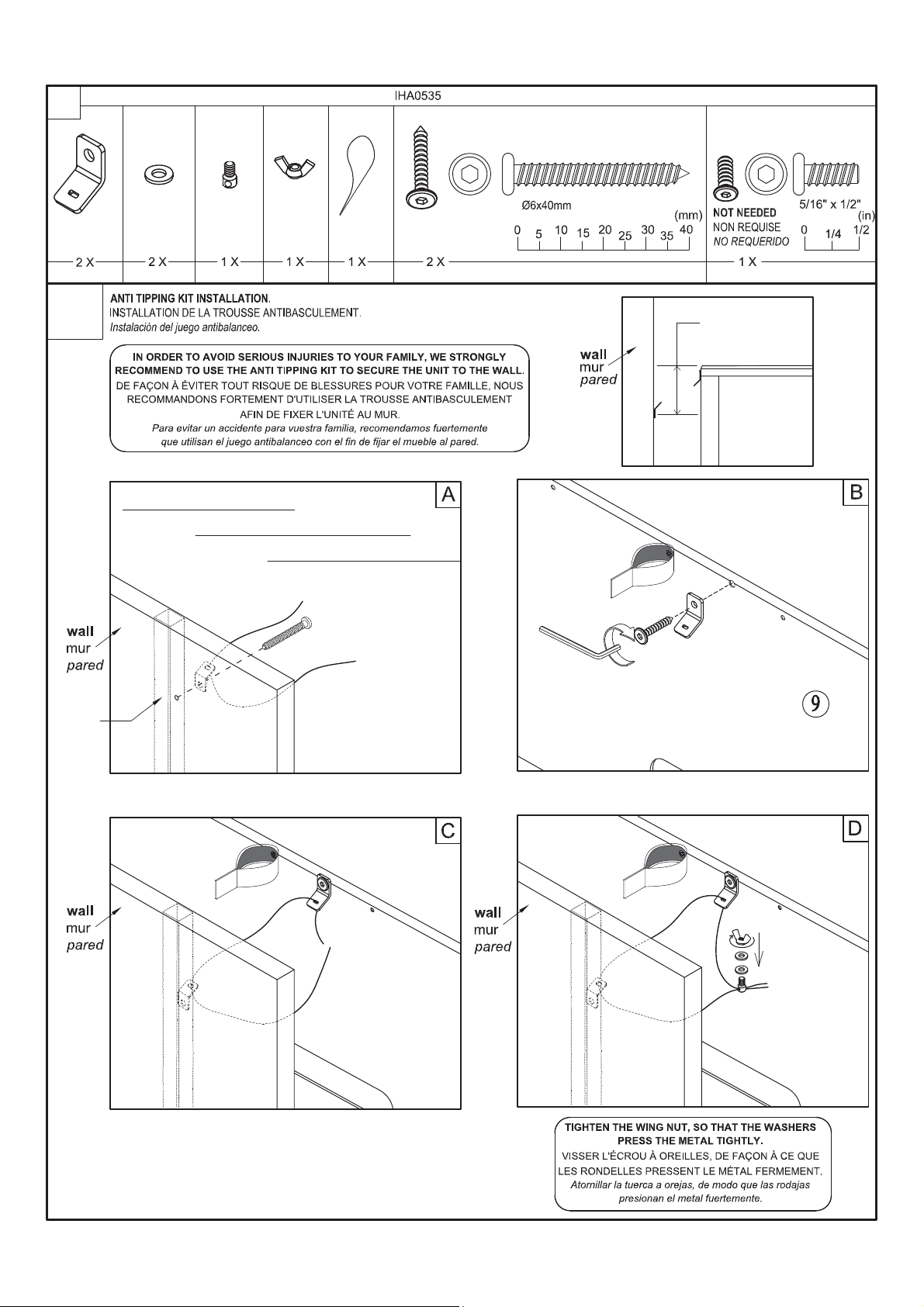

1- LIFT THE STAND AND PLACE IT AT IT’S FINAL LOCATION IN THE ROOM.
2- MAKE SURE THE LEGS IHA0552 ARE FIRMLY TOUCHING THE FLOOR.
3- IF NEEDED,ADJUST THE DOORS.
1- SOULEVEZ LE MEUBLE ET LE PLACEZ À SA POSITION FINAL DANS LA PIÈCE.
2- ASSUREA-VOUS QUE LES PATTES IHA0552 TOUCHENT COMPLÈTENT LE SOL.
3- SI NÈCESSAIRE, AJUSTER LES PORTES.
1- LEVANTAD EL MUEBLO Y COLOQUELO EN SU POSICIÓN FINAL EN EL CUARTO.
2- ASEGURAD QUE LA PATA IHA0552 TOCA COMPLETAMENTE EL SUELO.
3- TAN NECESARIO,AJUSTAR LAS PUERTAS.
THE LEGS IHA0552 MUST TOUCH THE FLOOR. IF IT IS NOT
THE CASE, TURN EACH LEG COUNTERCLOCKWISE,
UNTIL THEY TOUCHES THE FLOOR.
LES PATTES IHA0552 DOIVENT TOUCHER LE
PLANCHER. SI CE N’EST PAS LE CAS, TOURNER
CHAQUE PATTE DANS LE SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE, JUSQU’À CE QUE
CELLES-ÇI TOUCHENT LE SOL.
Las patas IHA0552 debe tocar el suelo. Si no es el caso,
girar cada pata en sentido contrario a las agujas del reloj,
hasta que estos toquen el suelo.
Page 8
10
10
STUD
MONTANT
VIGA
- PRE-DRILL A HOLE AT THE DESIRED HEIGHT USING A 3/16" DRILL BIT,
MAKING SURE IT IS ALIGNED TO A STUD.
- PERCEZ AU PRÉALABLE UN TROU À LA HAUTEUR SOUHAITÉE À L'AIDE D'UNE
MÈCHE DE 3/16", EN S'ASSURANT QU'IL EST ALIGNÉ À UN MONTANT.
- PERFORAR CON ANTELACIÓN UN AGUJERO EN LA ALTURA DESEADA Y
UTILIZANDO UNA BROCA DE 3/16”. ASEGURARSE ELLO ES ALINEADO A UN VIGA.
1/2" minimum
2" maximum
Page 9

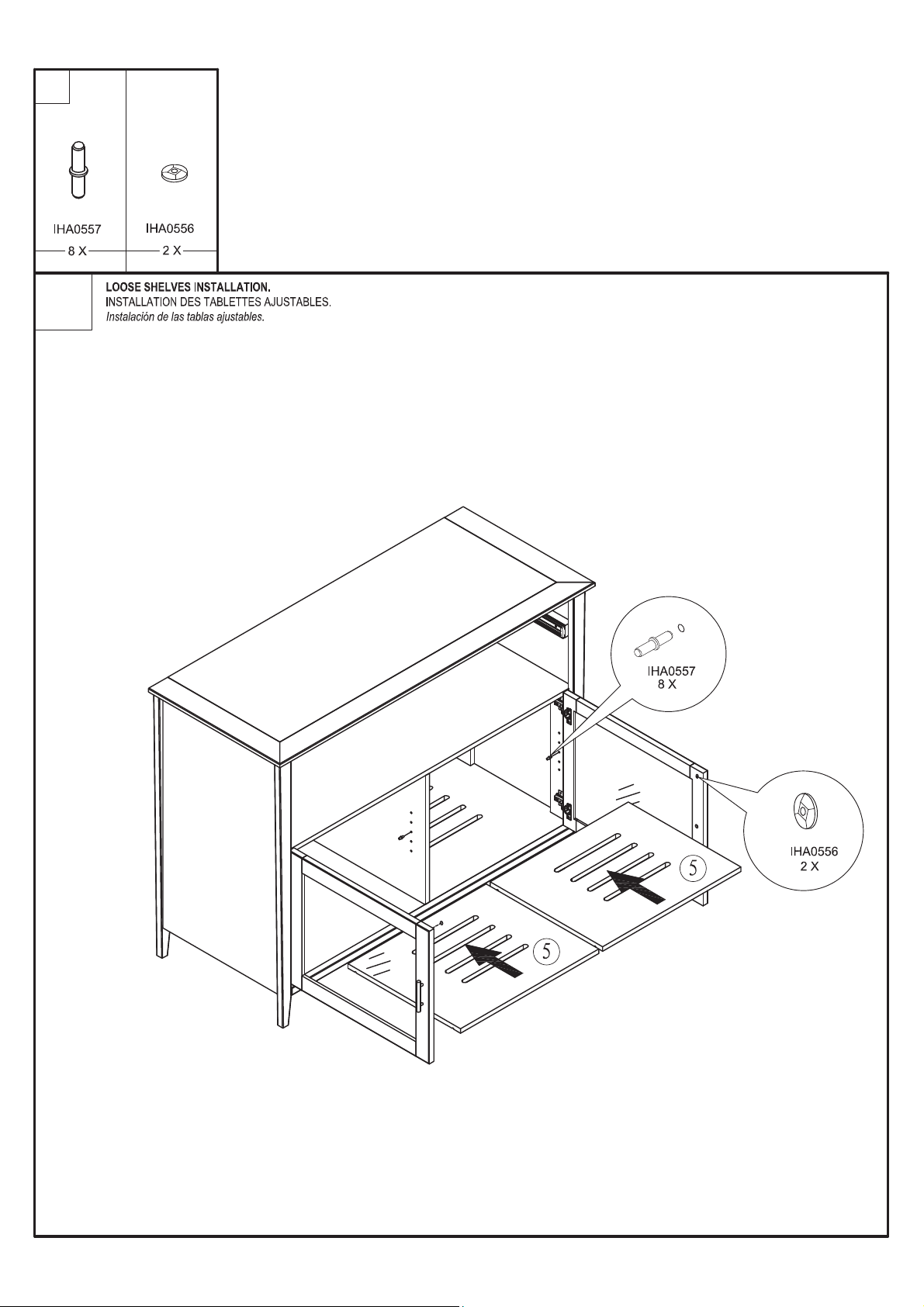

11
11
Page 10

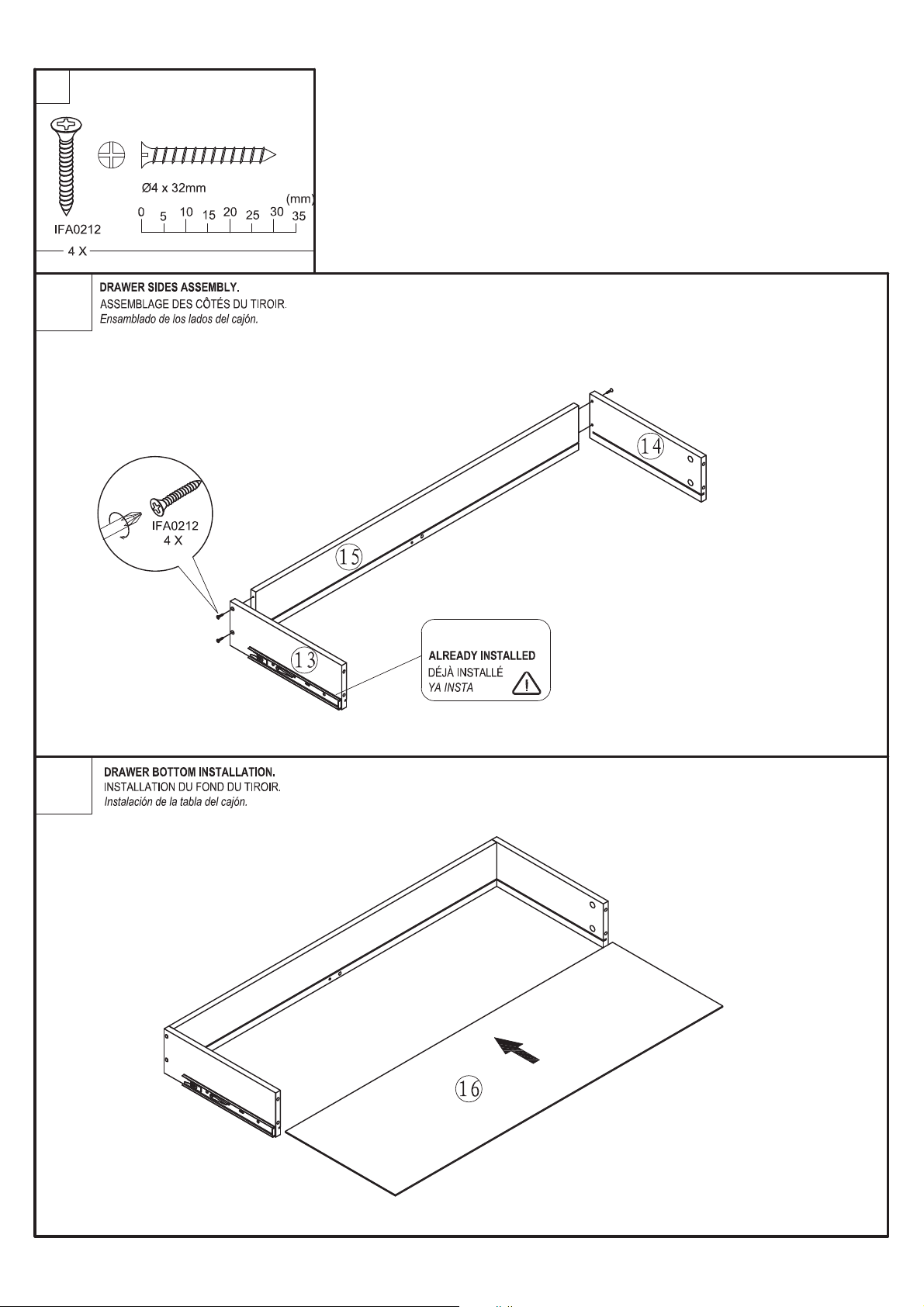

12
12
13
IHA0561
LADO
Page 11

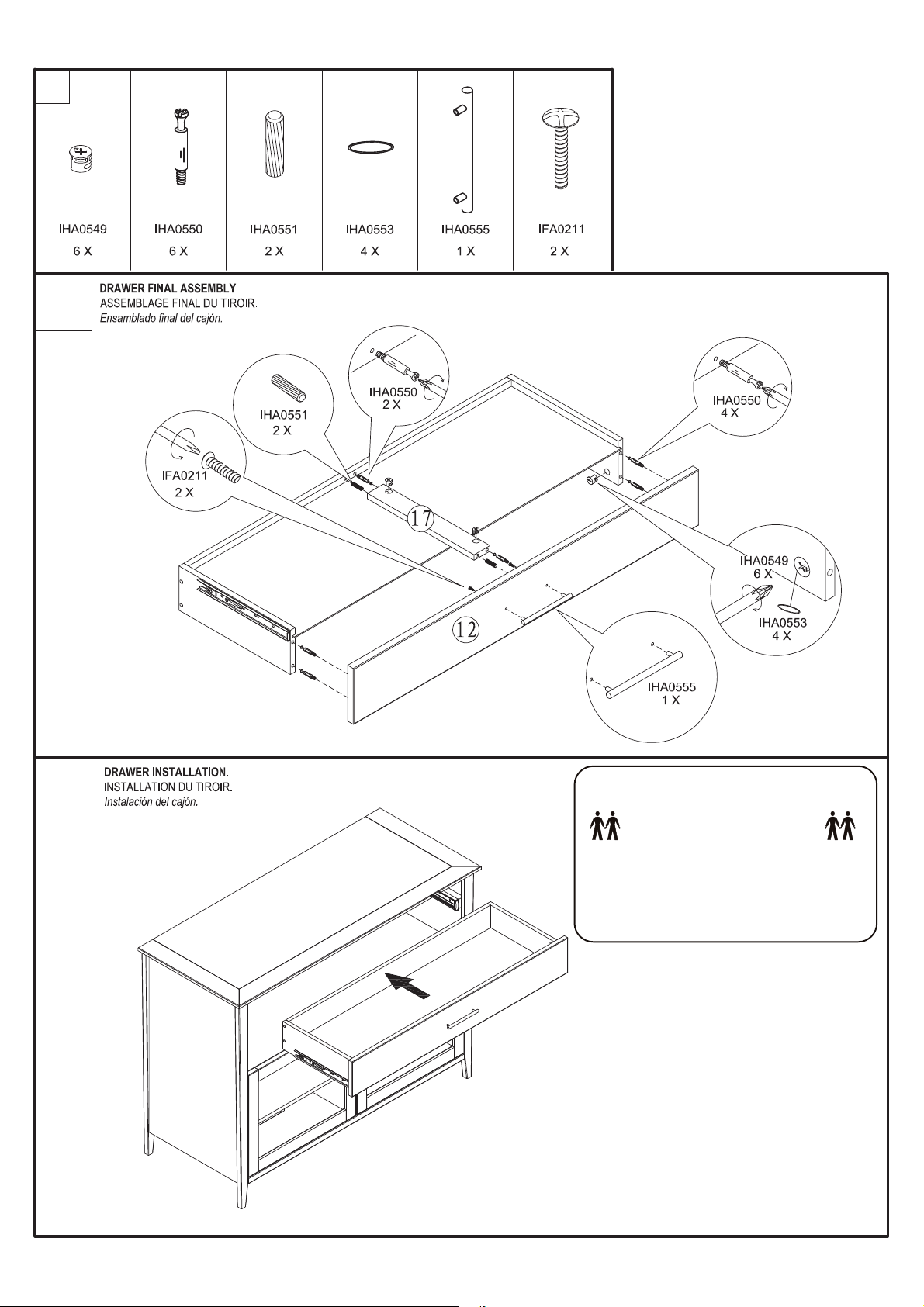

14
14
15
CAUTION:
(TWO) 2 PERSONS MIGHT BE REQUIRED
FOR THIS STEP.
MISE EN GARDE:
DEUX (2) PERSONNES PEUVENT ÊTRE
NÉCESSAIRES POUR CETTE ÉTAPE.
CUIDADO:
DOS (2) PERSONAS PUEDEN SER
NECESARIAS PARA ESTE PASO.
Page 12
BEFORE USING THE TOUCH UP PAINT:
- HAVE A CLEAN LINT FREE CLOTH READY,
- ALWAYS OPEN THE TOUCH UP PAINT OVER THE CARDBOARD,
- NEVER OPEN THE CONTAINER (IHA0559) OVER A PART, YOUR FLOOR OR ANY OTHER PART OF THE
FURNITURE,
- KEEP AWAY FROM CHILDREN,
- KEEP THE CONTAINER TIGHTLY SEALED AFTER USAGE AND AWAY FROM ANY HEAT SOURCE.
HOW TO USE THE TOUCH UP PAINT:
1- CAREFULLY OPEN THE CONTAINER (IHA0559) OVER THE CARDBOARD (TO AVOID DAMAGING SURFACES);
2- GENTLY POUR A LITTLE PAINT/STAIN ON A CLEAN LINT FREE CLOTH;
3- CAREFULLY APPLY A LITTLE PAINT/STAIN TO NEEDED AREA AND REMOVE EXCESS WITH CLEAN CLOTH;
4- CLOSE THE CONTAINER AFTER USAGE AND KEEP AWAY FROM CHILDREN AND ANY HEAT SOURCE.
IF THE TOUCH UP PAINT IS OUT OF INK, YOU CAN USE A BLACK MAGIC MARKER. REMOVE EXCESS WITH
CLEAN CLOTH.
AVANT D’UTILISER LA PEINTURE DE RETOUCHE:
- AYEZ UN TISSU PROPRE, LIBRE DE CHARPIE À LA PORTÉE DE LA MAIN,
- TOUJOURS OUVRIR LA PEINTURE DE RETOUCHE AU-DESSUS DU CARTON,
- NE JAMAIS OUVRIR LE CONTENANT (IHA0559) AU-DESSUS D’UNE PIÈCE, DE VOTRE PLANCHER OU DE TOUT
AUTRE PARTIE DE VOTRE AMEUBLEMENT.
- GARDER HORS DE PORTÉE DES ENFANTS,
- GARDEZ LE CONTENANT FERMEMENT SCELLÉ APRÈS UTILISATION ET LOIN DE TOUTE SOURCE DE
CHALEUR.
COMMENT UTILISER LA PEINTURE DE RETOUCHE:
1- OUVRIR LE CONTENANT (IHA0559) PRUDEMMENT AU-DESSUS DU CARTON (AFIN D’ÉVITER D’ABÎMER
LES SURFACES);
2- VERSEZ DOUCEMENT UN PEU DE PEINTURE/TEINTURE SUR UN TISSU PROPRE, LIBRE DE CHARPIE;
3- APPLIQUEZ MINUTIEUSEMENT UN PEU DE PEINTURE/TEINTURE DANS LA RÉGION QUI EN A BESOIN ET
ENLEVER L’EXCÉDENT AVEC UN TISSU PROPRE;
4- REFERMEZ LE CONTENANT APRÈS USAGE ET GARDER LOIN DE LA PORTÉE DES ENFANTS ET DE TOUTE
SOURCE DE CHALEUR.
SI L’ENCRE DE LA PEINTURE DE RETOUCHE VIENT À MANQUER, VOUS POUVEZ UTILISER UN CRAYON
MARQUEUR NOIR. ENLEVER L’EXCÉDENT AVEC UN TISSU PROPRE.
ANTES DE UTILIZAR LA PINTURA DE RETOQUE:
- TENGA UN TRAPO LIMPIO LIBRE DE HILAS AL ALCANCE DE LA MANO,
- SIEMPRE ABRIR LA PINTURA DE RETOQUE SOBRE DEL CARTÓN,
- NUNCA ABRIR EL CONTINENTE (IHA0559) SOBRE UNA PIEZA, SU SUELO O CUALQUIER OTRA PARTE DE LOS
MUEBLES,
- POR FAVOR GUARDE LEJOS DE LOS NIÑOS.
- GUARDE EL CONTINENTE FUERTE SELLADO DESPUÉS UTILIZACIÓN Y LEJOS DE TODA FUENTE DE CALOR.
CÓMO UTILIZAR LA PINTURA DE RETOQUE:
1- ABRIR EL CONTINENTE (IHA0559) CUIDADOSAMENTE SOBRE DEL CARTÓN (PARA EVITAR DAÑAR LAS
SUPERFICIES);
2- CON CUIDADO VERTER POCA PINTURA / TINTURA SOBRE UN TRAPO LIMPIO LIBRE DE HILAS;
3- APLICAR MINUCIOSAMENTE POCA PINTURA / TINTURA AL ÁREA NECESARIA Y QUITAR EL EXCESO CON UN
TRAPO LIMPIO;
4- CERRAR EL CONTINENTE DESPUÉS DEL USO Y GUARDE LEJOS DE LOS NIÑOS Y DE TODA FUENTE DE
CALOR.
SI LA TINTA DE LA PINTURA DE RETOQUE VIENE PARA FALTAR, USTED PUEDE UTILIZAR UN LÁPIZ MARCADOR
NEGRO. QUITAR EL EXCESO CON UN TRAPO LIMPIO.
Loading...
