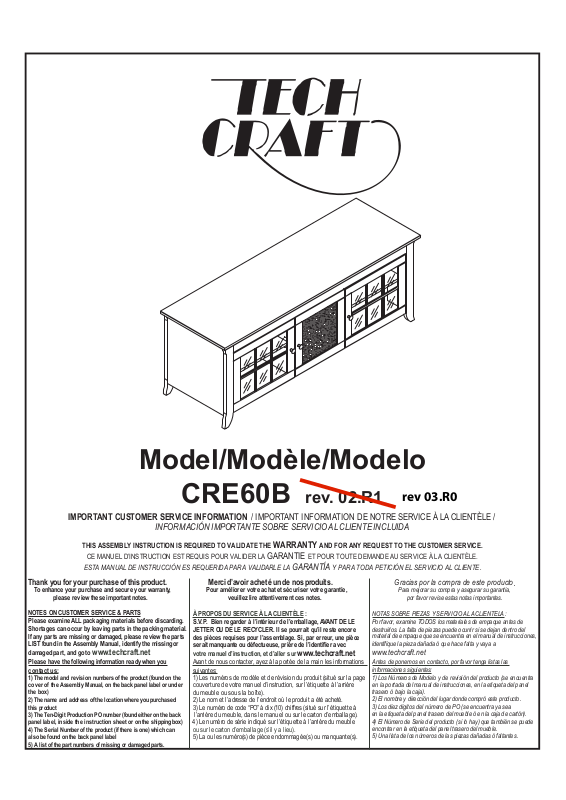

Page 1
Model/Modèle/Modelo
IMPORTANT CUSTOMER SERVICE INFORMATION / IMPORTANT INFORMATION DE NOTRE SERVICE À LA CLIENTÈLE /
INFORMACIÓN IMPORTANTE SOBRE SERVICIO AL CLIENTE INCLUIDA
THIS ASSEMBLY INSTRUCTION IS REQUIRED TO VALIDATE THE WARRANTY AND FOR ANY REQUEST TO THE CUSTOMER SERVICE.
CE MANUEL D’INSTRUCTION EST REQUIS POUR VALIDER LA
ESTA MANUAL DE INSTRUCCIÓN ES REQUERIDA PARA VALIDARLE LA
Thank you for your purchase of this product.
To enhance your purchase and secure your warranty,
please review these important notes.
NOTES ON CUSTOMER SERVICE & PARTS
Please examine ALL packaging materials before discarding.
Shortages can occur by leaving parts in the packing material.
If any parts are missing or damaged, please review the parts
LIST found in the Assembly Manual, identify the missing
damaged part, and go to
Please have the following information ready when you
contact us:
1) The model and revision numbers of the product (found on the
cover of the Assembly Manual, on the back panel label or under
the box)
2) The name and address of the location where you purchased
this product
3) The Ten-Digit Production PO number (found either on the back
panel label, inside the instruction sheet or on the shipping box)
4) The Serial Number of the product (if there is on
also be found on the back panel
5) A list of the part numbers of missing or damaged parts.
www.techcraft.net
label
or
e) which can
CRE60B
rev. 02.R1
GARANTIE ET POUR TOUTE DEMANDE AU SERVICE À LA CLIENTÈLE.
GARANTÍA Y PARA TODA PETICIÓN EL SERVICIO AL CLIENTE.
Merci d’avoir acheté un de nos produits.
Pour améliorer votre achat et sécuriser votre garantie,
veuillez lire attentivement ces notes.
À PROPOS DU SERVICE À LA CLIENTÈLE :
S.V.P. Bien regarder à l’intérieur de l’emballage, AVANT DE LE
JETTER OU DE LE RECYCLER. Il se pourrait qu’il reste encore
des pièces requises pour l’assemblage. Si, par erreur, une pièc
serait manquante ou défectueuse, prière de l’identifier avec
votre manuel d’instruction, et d’aller sur
Avant de nous contacter, ayez à la portée de la main les informations
suivantes:
1) Les numéros de modèle et de révision du produit (situé sur la page
couverture de votre manuel d’instruction, sur l’étiquette à l’arrière
du meuble ou sous la boîte).
2) Le nom et l’adresse de l’endroit où le produit a été acheté.
3) Le numéro de code “PO” à dix (10) chiffres (situé sur l’étiquette à
l’arrière du meuble, dans le manuel ou sur le carton d’emballage).
4) Le numéro de série indiqué sur l’étiquet
ou sur le carton d’emballage (s’il y a lieu).
5) La ou les numéro(s) de pièce endommagée(s) ou manquante(s).
www.techcraft.net
te à l’arrière du meuble
rev 03.R0
Gracias por la compra de este producto
Para mejorar su compra y asegurar su garantia,
por favor revise estas notas importantes.
NOTAS SOBRE PIEZAS Y SERVICIO A LA CLIENTELA :
Por favor, examine TODOS los materiales de empaque antes de
destruirlos. La falta de piezas puede ocurrir si se dejan dentro del
material de empaque que se encuentra en el manual de instrucciones,
e
identifique la pieza dañada ò
www.techcraft.net
Antes de ponemos en contacto, por favor tenga listas las
informaciones siguientes:
1) Los Números de Modelo y de revisión del producto (se encuentra
en la portada del manual de instrucciones, en la etiqueta del panel
trasero ò bajo la caja).
2) El nombre y dirección del lugar donde compró este producto.
3) Los diez digitos del número de PO (se encuentra ya sea
en la etiqueta del panel trasero del mueble ò en la caja de cartón).
4) El Número de Serie del producto (si lo hay) que
encontrar en la etiqueta del panel trasero del mueble.
5) Una lista de los números de las piezas dañadas ò faltantes.
que hace falta y vaya a
también se puede
.
.
Page 2

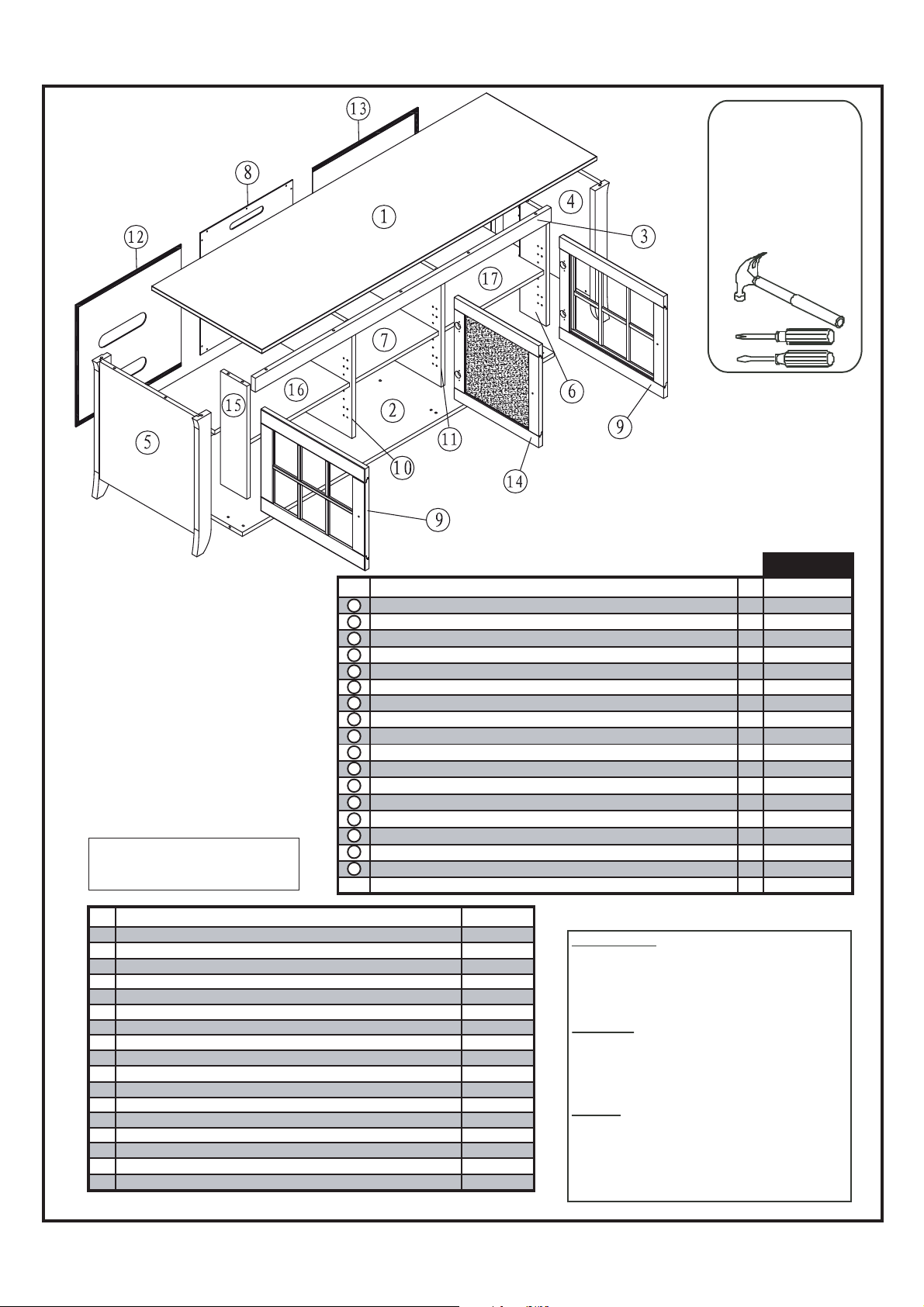

KEY
CLÉ
CVE
1
TOP SHELF / TABLETTE SUPÉRIEURE / Tabla superiore
BOTTOM SHELF / TABLETTE INFÉRIEURE / Tabla inferiore
2
APRON / TRAVERSE / Travezaño
3
RIGHT GABLE / PANNEAU LATÉRAL DROIT / Panel lateral derecho
4
LEFT GABLE / PANNEAU LATÉRAL GAUCHE / Panel lateral izquierdo
5
6
RIGHT FILLER / ESPACEUR DROIT / Espacio derecho
LOOSE SHELF / TABLETTE AJUSTABLE / Tabla ajustable
7
BACK PANEL / PANNEAU ARRIÈRE / Panel trasero
8
GLASS DOOR / PORTE DE VERRE / Puerta de vidrio
9
INTERIOR LEFT GABLE / PANNEAU INTÉRIEUR GAUCHE / Panel interior izquierdo
10
INTERIOR RIGHT GABLE / PANNEAU INTÉRIEUR DROIT / Panel interior derecho
11
LEFT BACK PANEL / PANNEAU ARRIÈRE GAUCHE / Panel trasero izquierdo
12
RIGHT BACK PANEL / PANNEAU ARRIÈRE DROIT / Panel trasero derecho
13
DOOR / PORTE / Puerta
14
LEFT FILLER / ESPACEUR GAUCHE / Espacio izquierdo
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTALADO
(ADJUSTABLE GLIDE - PATIN AJUSTABLE - Pata ajustable)
IHA0523
(ADJUSTABLE GLIDE - PATIN AJUSTABLE - Pata ajustable)
IHA0564B
QTY
QTÉ
CANT
17 IHA0460
17
14
14
10
12
3
3
5 IHA0470
36
6
6
6
6
1
2
2
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
METAL FITTING / RACCORD EN MÉTAL / Pieza de ajuste metalicá
PUSH BOLT / BOULON PRESSION / Perno de pressión
DOWEL / CHEVILLE DE BOIS / Clavija de madera
SCREW / VIS / Tornillo
COVER CAP / COUVRE-TROU / Protector del orificio
SHELF SUPPORT / SUPPORT À TABLETTE / Soporte a tabla
SCREW / VIS / Tornillo
HANDLE / POIGNÉE / Manija
BUMPER / PARE-CHOC / Paragolpe
SCREW / VIS / Tornillo
METAL HINGE / CHARNIÈRE EN MÉTAL / Bisagra metálica
WASHER / RONDELLE / Rodaja
LOCK WASHER / RONDELLE DE BLOCAGE / Rodaja de bloqueo
SCREW / VIS / Tornillo
ALLEN KEY / CLÉ HEXAGONALE / Llave hexagonal 4mm
BRACKET / FIXATION / Fijación
SCREW / VIS / Tornillo
15
LEFT LOOSE SHELF / TABLETTE AJUSTABLE GAUCHE / Tabla ajustable izquierda
16
RIGHT LOOSE SHELF / TABLETTE AJUSTABLE DROITE / Tabla ajustable derecha
17
LEG / PATTE / Pata
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
IHA0459
IHA0463
IFA0158
IHA0461B
IHA0464
IFA0213
IHA0471
IFA0159
IHG0009
IHA0568
IHA0468
IHA0469
IHA0355
IHA0472
IFA0162
PO #: 4500008659
PART No
No PIÈCE
PARTE No
TOOLS R EQUIRED
(NOT INCLUDED)
OUTILS REQUIS
(NON INCLUS)
HERRAMIENTAS
NECESARIAS
(NO INCLUIDAS)
CRE60B
QTY
QTÉ
CANT
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
HOW TO CLEAN :
Do not place this product near a heat source, such
as a radiator, or in direct sunlight.
Clean the product periodically with a soft cloth.
If finger prints, food and beverage stains, etc. are
difficult to remove, use a cloth moistened with a
mild non-abrasive detergent solution.
Do not use scouring powder, abrasive pad or solvent.
ENTRETIEN :
Ne placer pas ce meuble près d’une source de chaleur,
tel qu’un calorifère ou directement au soleil.
Utilisez toujours un chiffon humide pour nettoyer le meuble.
Pour enlever les traces plus difficiles, utilisez un chiffon
avec un savon non-abrasif.
Ne pas utiliser de poudre à récurer, de tampon abrasif
ni de solvant.
LIM PIEZ A :
No coloque este producto cerca de un afuente de calor,
tales como un radiador ò directamente bajo la luz del sol.
Limpie el producto periódicamente con un paño suave.
Si las manchas de huellas digitales, comida, bedida, etc.
resultan dificiles de quitar, utilice un paño húmedecido
con una solución de detergente suave sin corrosivos.
No utilice detergente en polvo, ningun material abrasico
ò solvente.
PART No
No PIÈCE
PARTE No
ITOSS0265-BK
IBOTS0106-BK
IAPRS0157-BK
IGASR0085-BKBK
IGASL0085-BKBK
IFISR0004-BK
ISHLS0087-BK
IPA580-BKBK
ISTGS0013-BKBK
IGAIS0080-BKBK
IGAIS0082-BKBK
IPA589-BKBK
IPA590-BKBK
ISTTS0001-BKBK
IFISL0004-BK
ISHLS0093-BK
ISHLS0094-BK
IHA0573B
PRINTED IN CHINA / IMPRIMÉ EN CHINE 10 / 2009

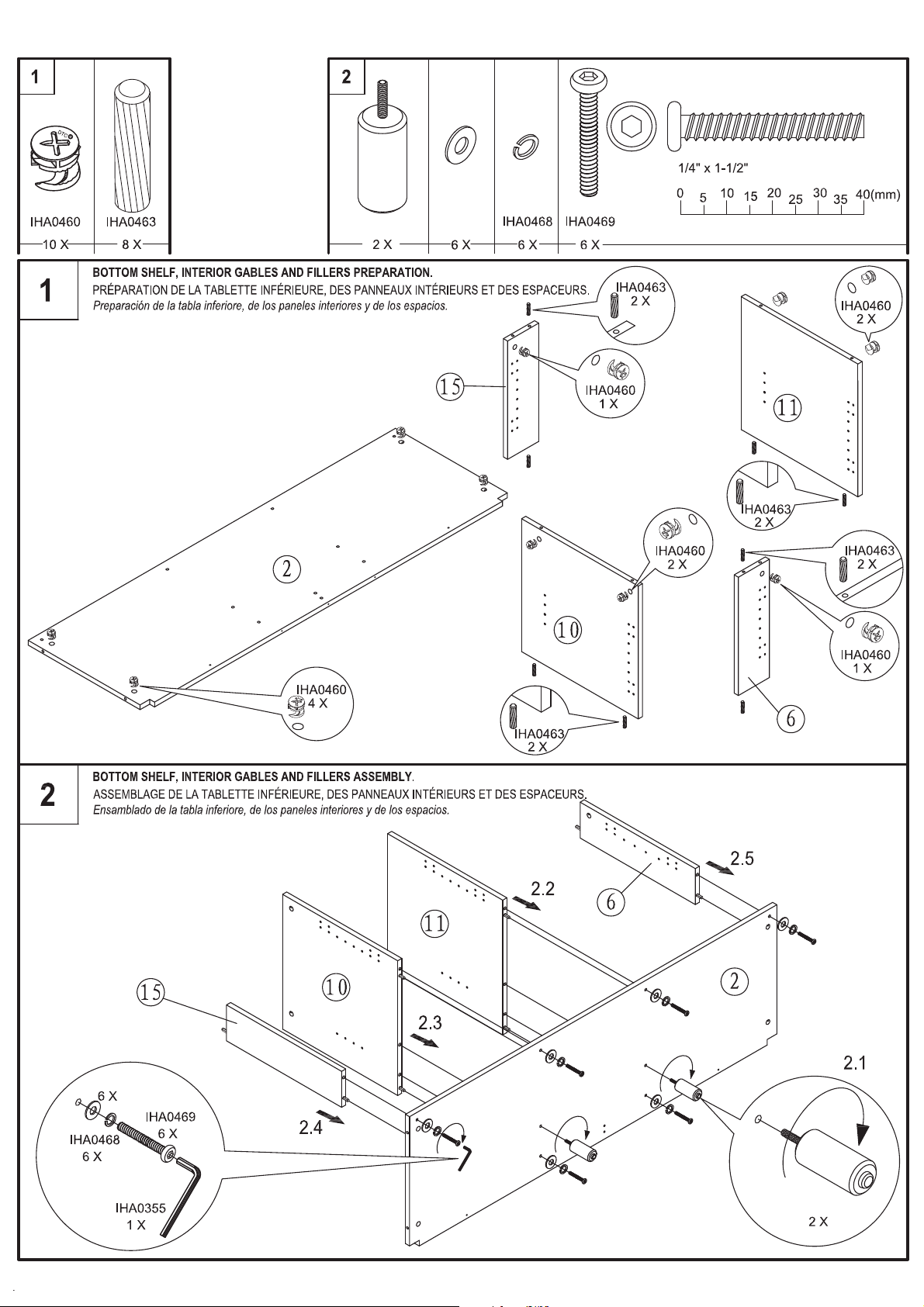

Page 3
IHA0573B
IHA0568
IHA0568
IHA0573B

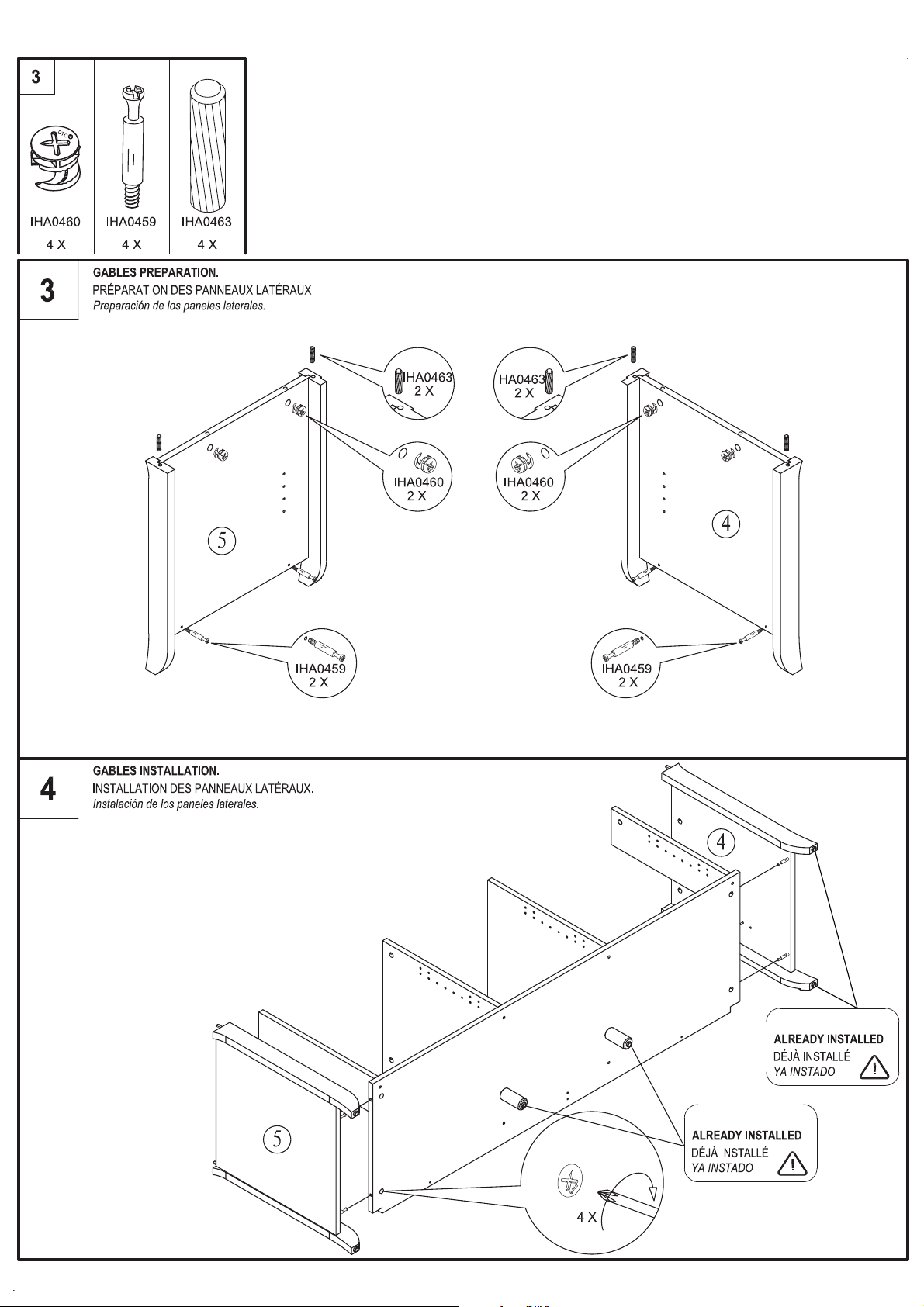

Page 4
IHA0523
IHA0564B

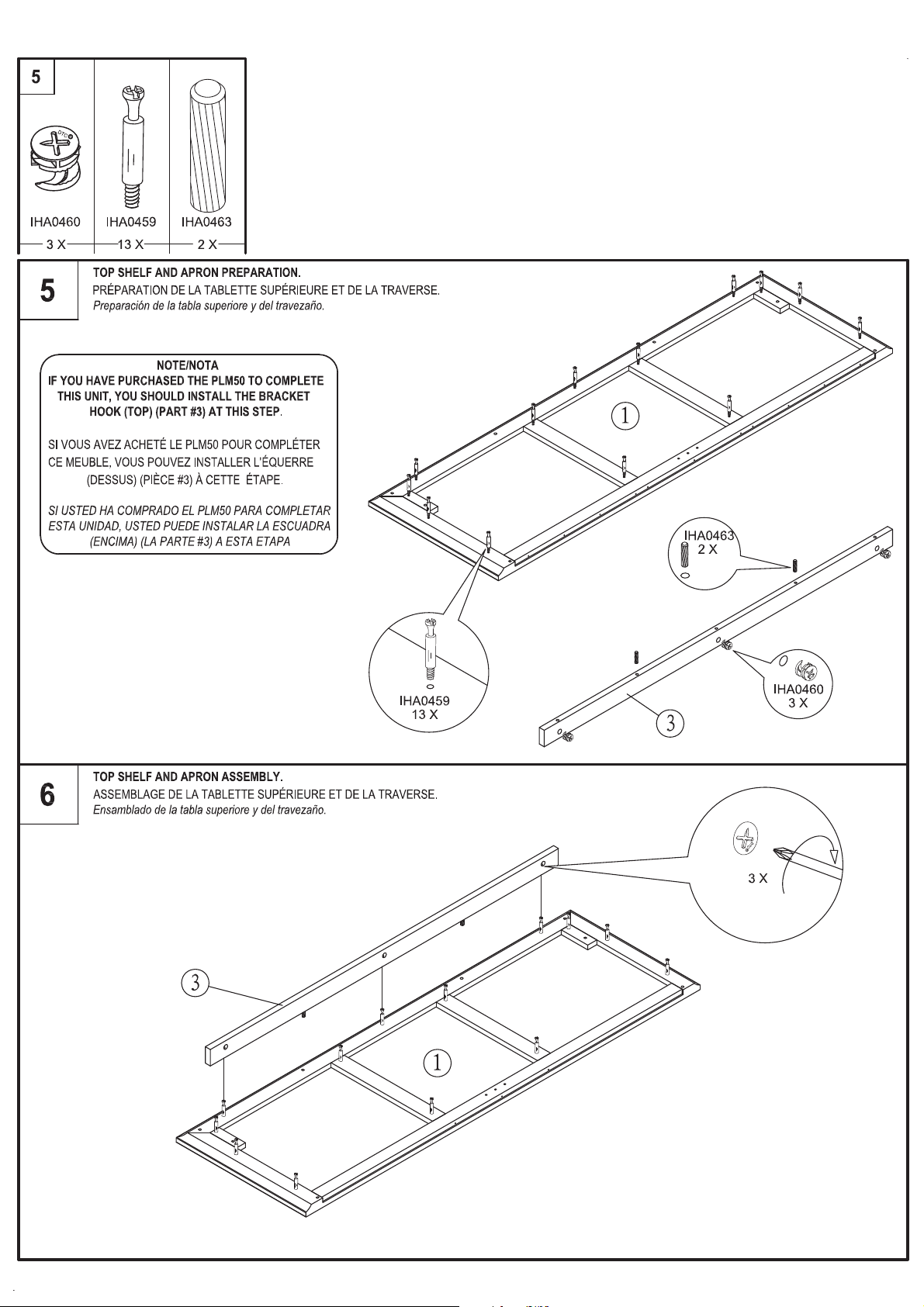

Page 5

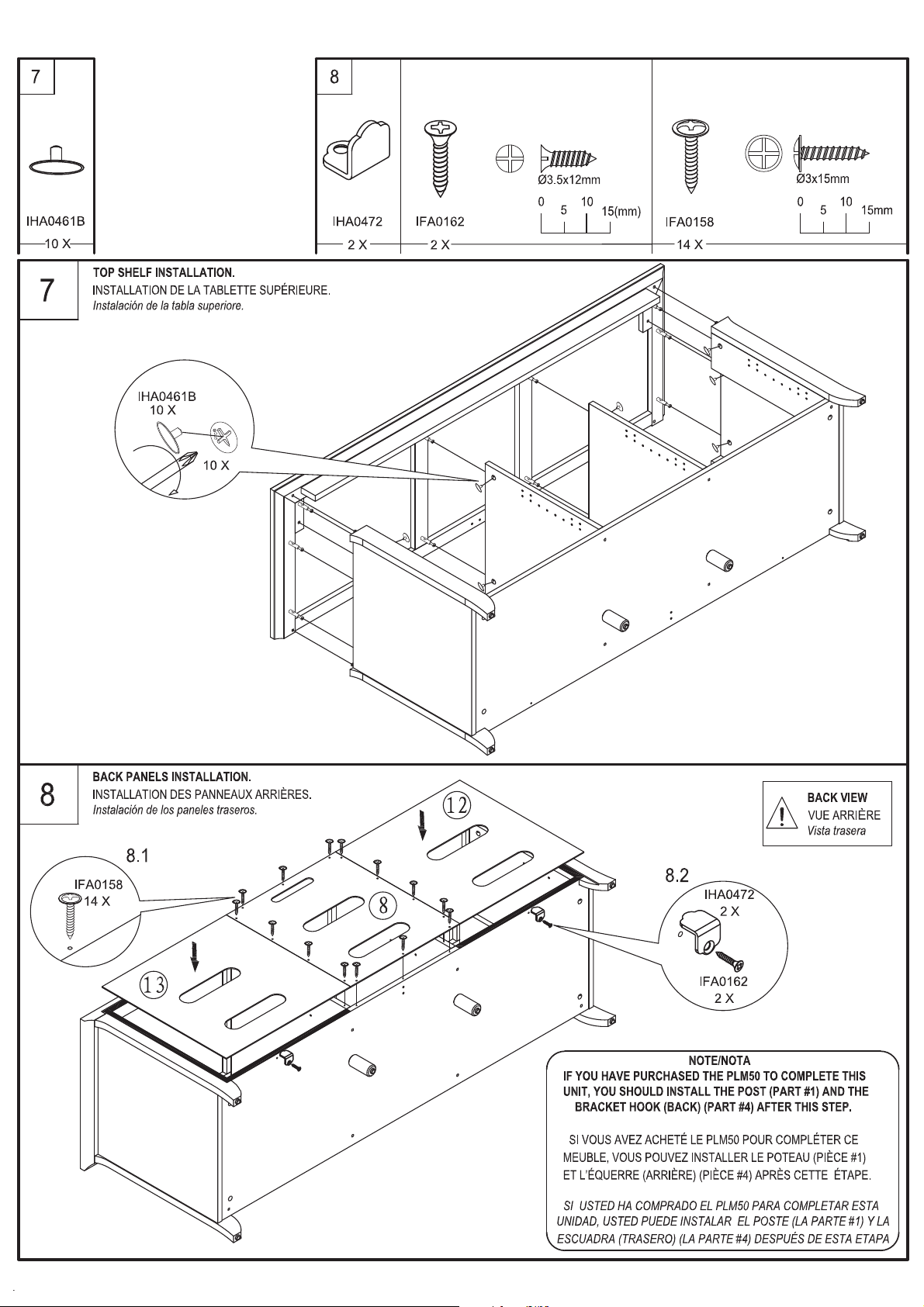

Page 6

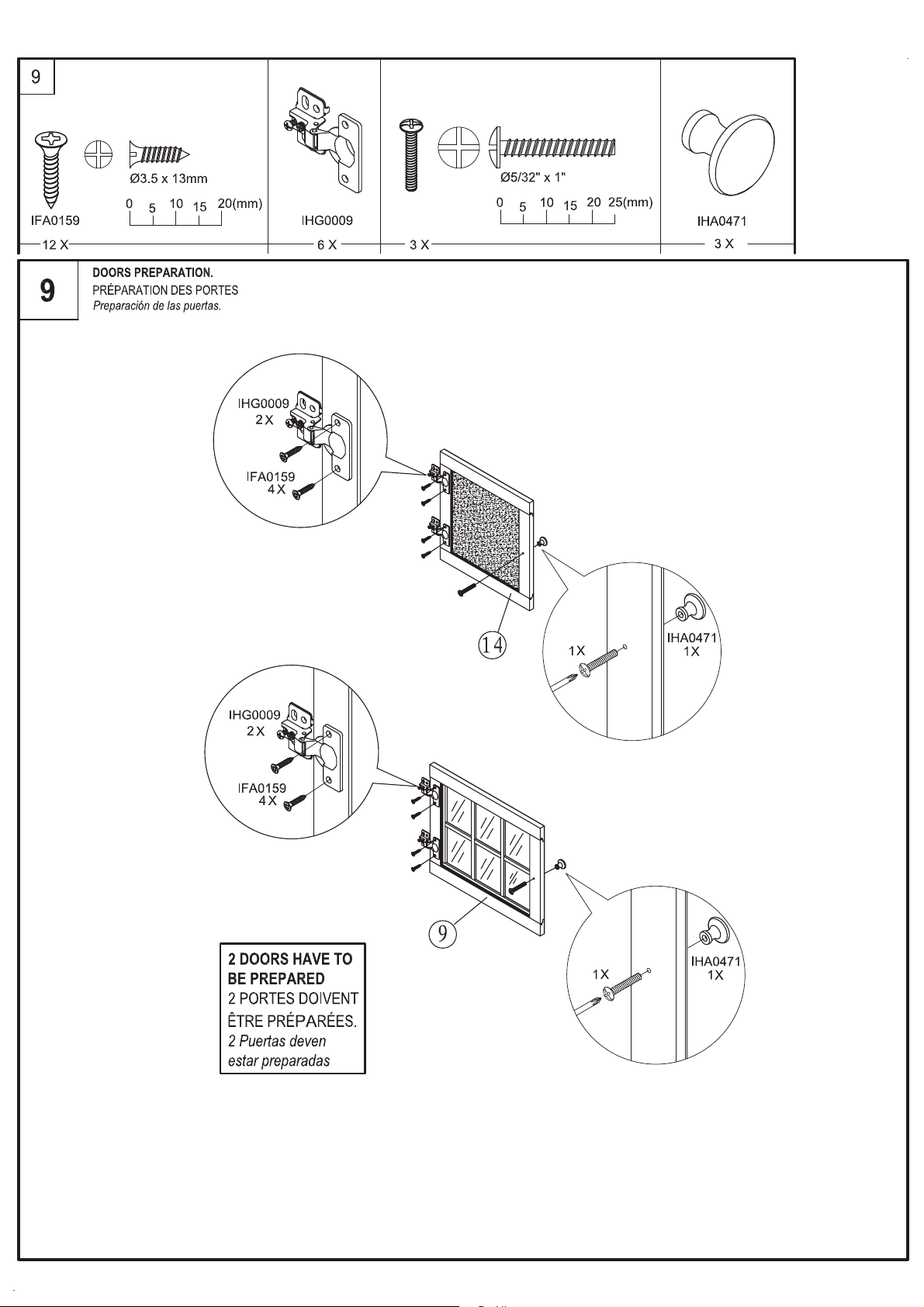

Page 7
IFA0213
IFA0213
IFA0213

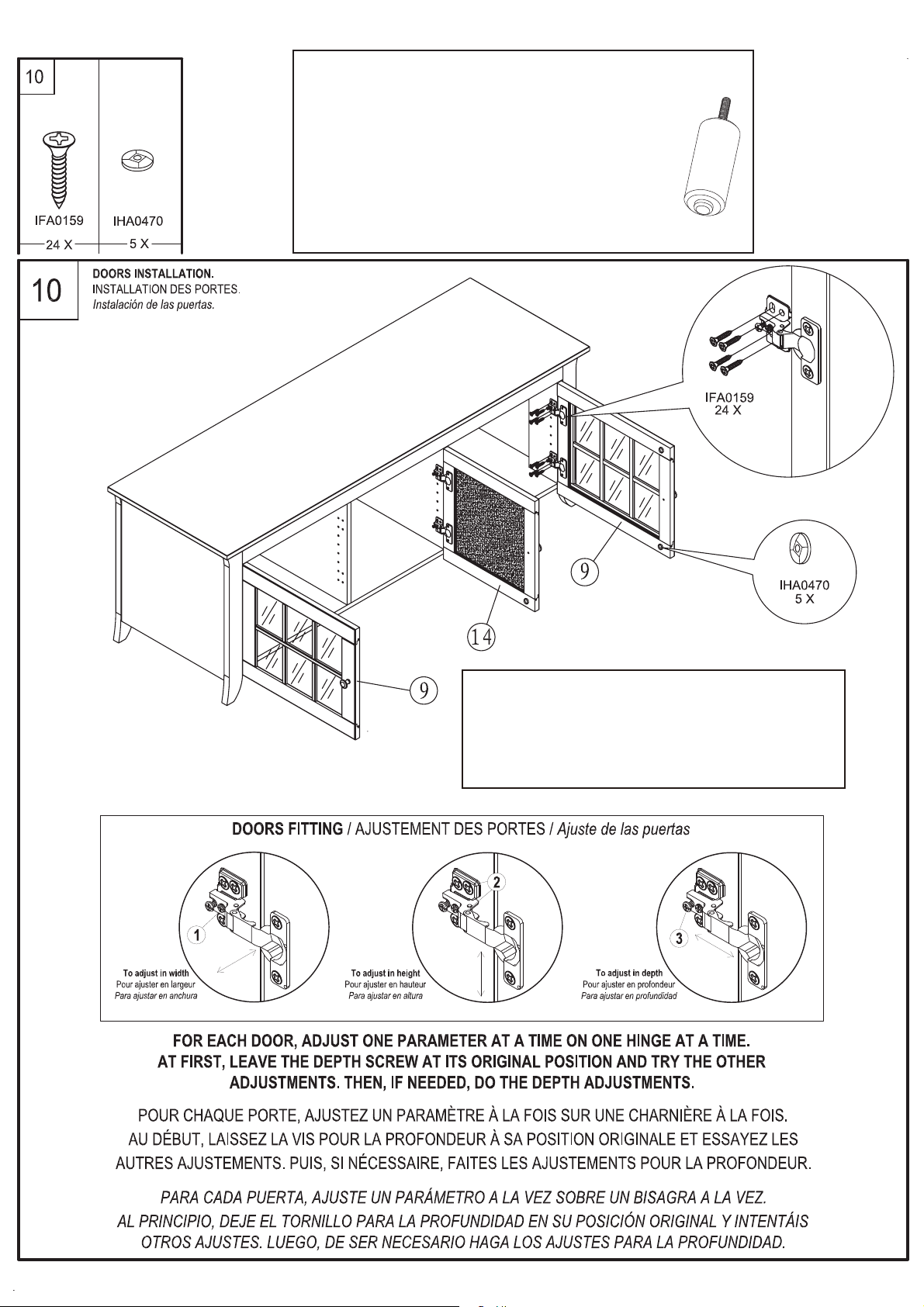

Page 8
THE LEGS IHA0573B MUST TOUCH THE FLOOR. IF IT IS NOT
THE CASE, TURN EACH LEG COUNTERCLOCKWISE,
UNTIL THEY TOUCHES THE FLOOR.
LES PATTES IHA0573B DOIVENT TOUCHER LE
PLANCHER. SI CE N’EST PAS LE CAS, TOURNER
CHAQUE PATTE DANS LE SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE, JUSQU’À CE QUE
CELLES-ÇI TOUCHENT LE SOL.
Las patas IHA0573B debe tocar el suelo. Si no es el caso,
girar cada pata en sentido contrario a las agujas del reloj,
hasta que estos toquen el suelo.
1- LIFT THE STAND AND PLACE IT AT IT’S FINAL LOCATION IN THE ROOM.
2- MAKE SURE THE LEGS IHA0573B ARE FIRMLY TOUCHING THE FLOOR.
3- IF NEEDED, ADJUST THE DOORS.
1- SOULEVEZ LE MEUBLE ET LE PLACEZ À SA POSITION FINAL DANS LA PIÈCE.
2- ASSUREZ-VOUS QUE LES PATTES IHA0573B TOUCHENT COMPLÈTEMENT LE SOL.
3- SI NÉCESSAIRE, AJUSTER LES PORTES.
1- LEVANTAD EL MUEBLO Y COLOQÚELO EN SU POSICIÓN FINAL EN EL CUARTO.
2- ASEGURAD QUE LA PATA IHA0573B TOCA COMPLETAMENTE EL SUELO.
3- TAN NECESARIO, AJUSTAR LAS PUERTAS.

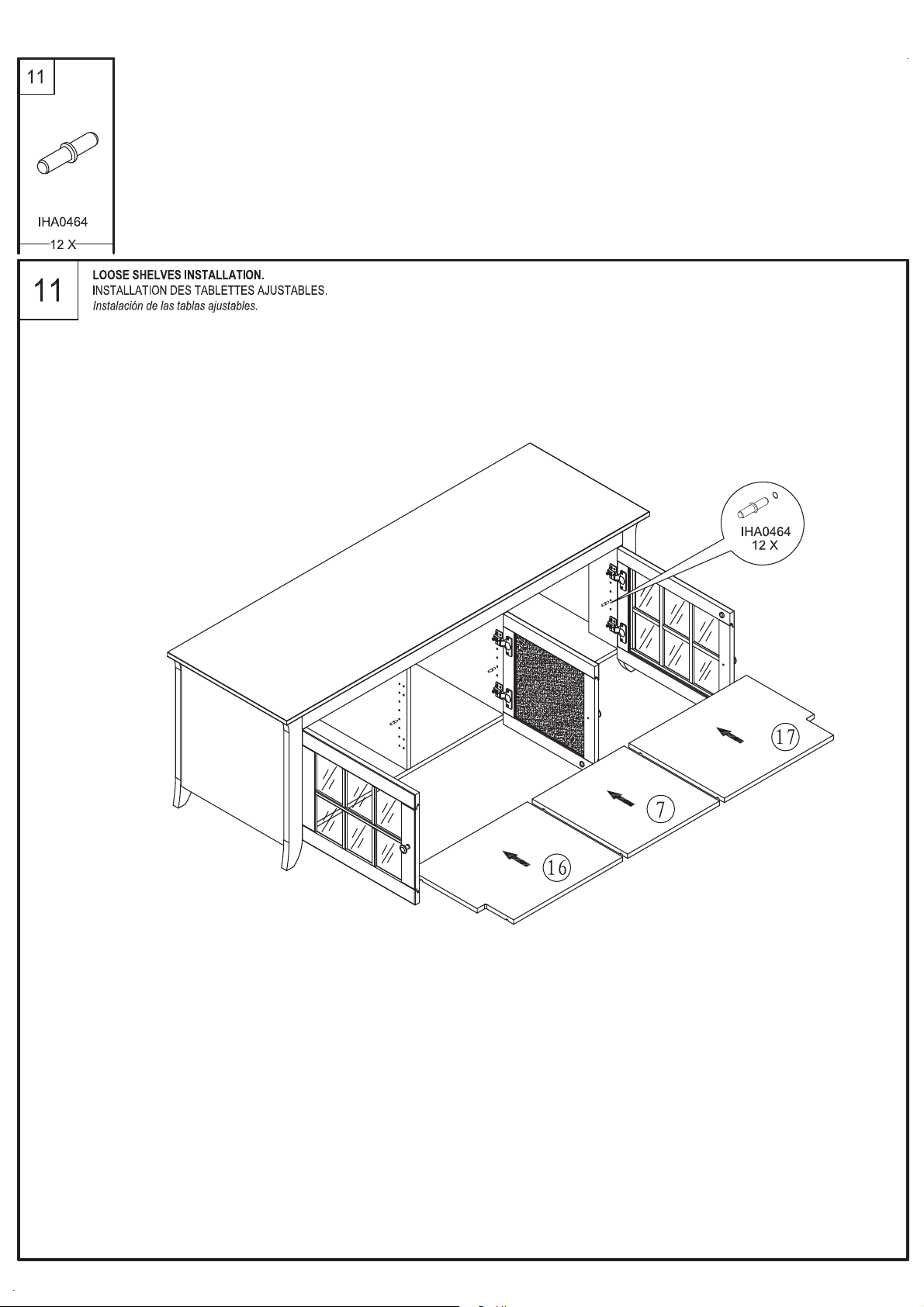

IMPORTANT / IMPORTANTE
