TECHCON SYSTEMS TS500R MULTI-PURPOSE DIGITAL CONTROLLER

User Guide

For English, German, French, Italian, Spanish

TECHCON SYSTEMS TS500R DIGITALES MEHRZWECKKONTROLLIERGERÄT Benutzerhandbuch

TECHCON SYSTEMS TS500R CONTRÔLEUR NUMÉRIQUE POLYVALENT Guide d’utilisation

TECHCON SYSTEMS TS500R CENTRALINA DI CONTROLLO DIGITALE MULTIUSO Manuale d’uso

TECHCON SYSTEMS TS500R CONTROLADOR DIGITAL MULTIPROPÓSITO Guía del usuario

CONTENTS

Page Number

1. Safety ………………………………………………………………… 2

2. Symbol Definitions ……………………………………………….. 3

3. Specifications ……………………………………………….……….. 3

4. Features …………………………………………………………….. 4

5. Setup Instructions

5.1 To Control Pneumatic Valve ………………………………….. 4

5.2 To Control Spray Valve ……………………………………….. 6

5.3 To Control TS5000 Rotary Pump …………………………….. 8

5.4 To Control TS5000 Rotary Pump with Encoder Motor……….. 10

5.5 Cycle Counter …………………………………………………. 10

5.6 To Change Pressure Unit Display……………………………… 11

5.7 Low Pressure Setting ………………………………………….. 11

6. Troubleshooting ……………………………………………………. 11

7. Maintenance ………………………………………………………… 12

8. Spare Parts and Accessories ……………………………………….. 12

9. Warranty …………………………………………………………….. 12

10. I/O Configuration and End of Cycle Switch ………………………. 12

SAFETY

1.1 Intended Use:

WARNING: Use of this equipment in ways other than those described in this User Guide may result in injury to persons or damage to property. Use this equipment only as described in this User Guide.

OK International cannot be responsible for injuries or damages resulting from unintended applications of its equipment. Unintended uses may result form taking the following actions:

• Making changes to equipment that has not been recommended in the User

Guide

• Using incompatible or damaged replacement parts

• Using unapproved accessories or auxiliary equipment

1.2 Safety Precautions:

• Do not operate this unit in excess of maximum ratings/settings

• Always wear appropriate personal protective clothing or apparel

• Use only the following power adaptor models: PSA15R-240P(ZJ)

• The fluid being dispensed may be toxic and/or hazardous. Refer to Material

Safety Data Sheet for proper handling and safety precautions

• Do not smoke or use open flame when flammable materials are being dispensed

• This equipment is for indoor use only

2. SYMBOL DEFINITIONS

Symbol Definition

Power On/Off

Cycle Mode

4. FEATURES

3. SPECIFICATIONS

Size Weight 2.6 kg (5.8 lbs)

Input Voltage 24VDC Output Voltage Range 0-24 VDC Rated Power 15W Air Input 100 psi (6.9 bar) Max. Air Output 0-100 Psi (6.9 bar) Pollution Degree II Installation Category I Indoor Use Altitude up to 2,000m (6,562ft) Operating Temperature 0˚C to 50˚C (32˚F to 122˚F) Storage Temperature -10˚C to 60˚C (14˚F to 140˚F)

Max. Relative Humidity Timer 0.008-60.000 seconds

Cycle Mode Timed, Interrupt, Purge Timing Repeat Tolerance +/- 0.001% Cycle Rate 900 cycles/min LCD 20 X 4 display segments

Timer

254mm x 191mm x 102mm (10” X 7.5” X 4.0”)

80% for temperature up to 31˚C (87.8˚F) Decreasing linearly to 50% relative humility at 40˚C (104˚F)

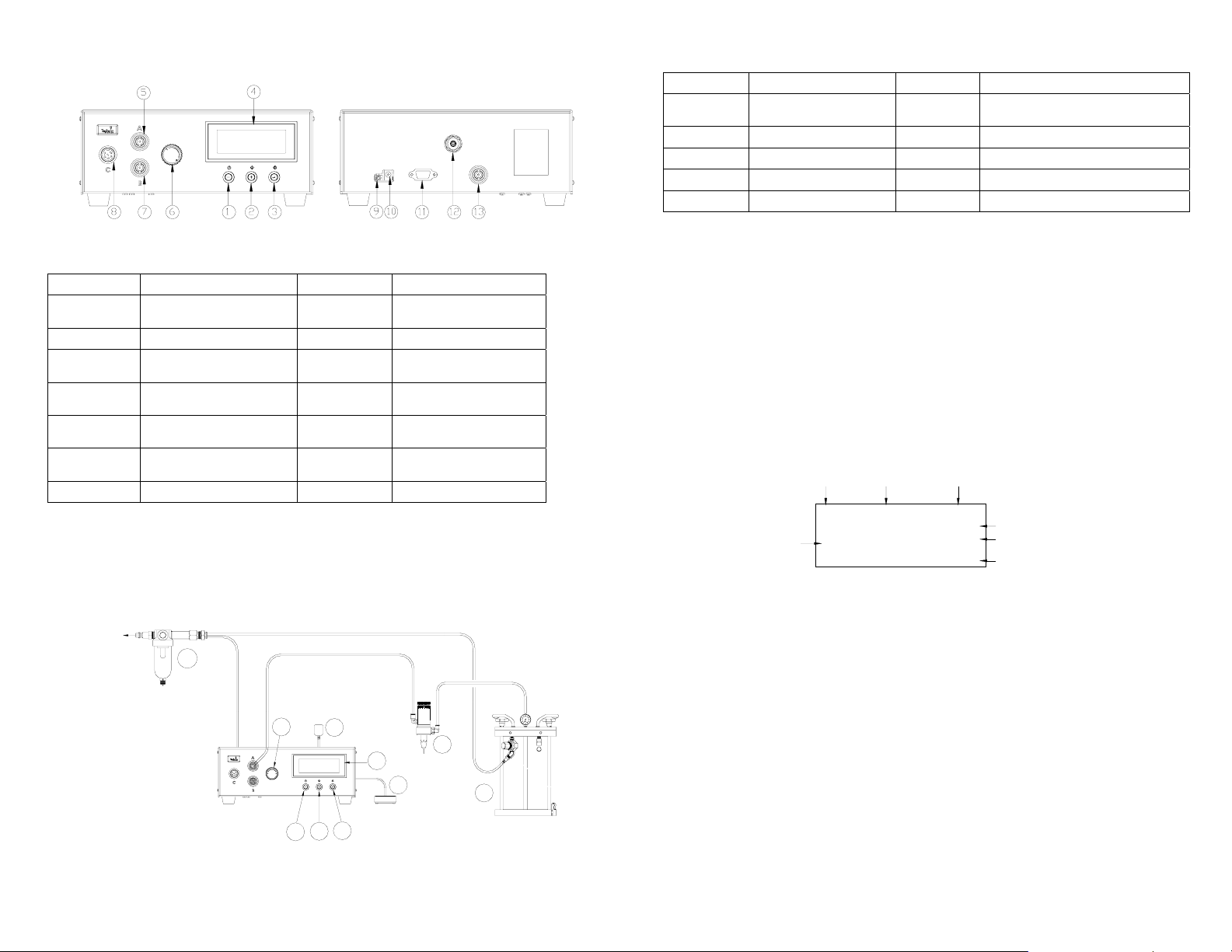

Figure 1.0

Items Description Items Description

1 Power Button 8 Motor Drive Outlet 2 Mode Button 9 Foot Switch Receptacle 3 Set up/Save Button 10 Power Receptacle 4 Display 11 I/O Connection 5 Air Outlet (Unregulated) 12 Air Inlet 6 Air Pressure Regulator 13 Accessory Air Outlet 7 Air Outlet (Regulated)

5. SETUP INSTRUCTIONS

5.1 TO CONTROL PNEUMATIC VALVE

CAUTION: A 5-micron filter (TSD800-6) must be installed with the unit to ensure proper air filtration.

TO AIR SOURCE

Figure 2.0

Items Description Items Description

1 Power Button 6 Air pressure regulator knob 2 Mode Button 7 Footswitch 3 Set Button 8 Pneumatic Valve (not included) 4 LCD Display 9 Fluid Reservoir (not included) 5 Power Adapter 10 Air Filter

5.1.1 Connecting The Unit: (Refer to Figure 2.0)

1. Connect the power cord, foot switch and air hose to the back of the unit.

Make sure the air inlet pressure is 70 psi (4.8 bar) or higher.

2. Press the Power button (1) to turn on the unit.

3. Connect Valve air hose to Port A.

NOTE: Pressure in Port A can be monitored by the low pressure setting but is not regulated by the air regulator in the unit. It delivers the same pressure as the inlet pressure. On the other hand, pressure in Port B is regulated but it is not linked to the low pressure setting.

4. Press the Mode (2) and Set button (3) simultaneously until “VALVE”

appears on the top right hand corner of the Display as shown in Figure 3.0

Program #

Dispense Time

Cycle Mode

P1 TIMED MODE VALVE 1

0.100S A: 70 PSI B: 70 PSI

Control Type

Counter Valve Pressure Port

Pressure Port B Regulated

Figure 3.0

5.1.2 Program selection

1. Press the Set button (3) to highlight the program number selection.

2. Press the (+) or (-) buttons to select desired program.

3. Press the Set button (3) to exit.

5.1.3 Manual/Purge Dispense Cycle Setting:

1. Press the Mode button (2) until “PURGE” appears on the Display.

2. Press and hold the Foot Switch to activate dispense cycle.

5.1.4 Automatic Dispense Cycle Setting:

1. Push the Mode button (2) to select “TIMED MODE” or “INTERRUPT”.

2. Press and hold the Set button (3) for two seconds to enter set up screen.

The last digit of the dispense time will be highlighted.

3. Press the Set button (3) to move the cursor to the next position.

4. Press the (+) or (-) button to set the time

5. Press and hold the Set button (3) for two seconds to save the data.

6. If the unit is in “TIMED MODE” mode, press and release the Foot Switch

to activate the timed dispense cycle.

7. If the unit is in “INTERRUPT”, press and hold the Foot Switch until the

dispense cycle is completed. The dispense cycle can be disrupted if the Foot Switch is released and resumed when the Foot Switch is depressed again.

5.1.5 Teach Mode Setting

In the teach mode, the dispense time will be accumulated as long as the foot switch is depressed. This is helpful in determining required dispense time when dispense output is unknown.

1. Push the Mode button (2) to select “INTERRUPT”.

2. Press and hold the Set button (3) to enter the teach mode. The time will

show “0.000” in the LCD.

3. Press and hold down Foot switch. Dispense time will be accumulated.

4. Release Foot Switch when desired amount of fluid is dispensed.

5. Press and hold the Set button (3) for two seconds to save the data.

6. Press the Mode button (2) to switch the “TIMED MODE” mode.

7. The dispenser is now set to repeat this timed cycle.

5.2 TO CONTROL SPRAY VALVE

CAUTION: A 5-micron filter (TSD800-6) must be installed with the unit to ensure proper air filtration.

TO AIR SOURCE

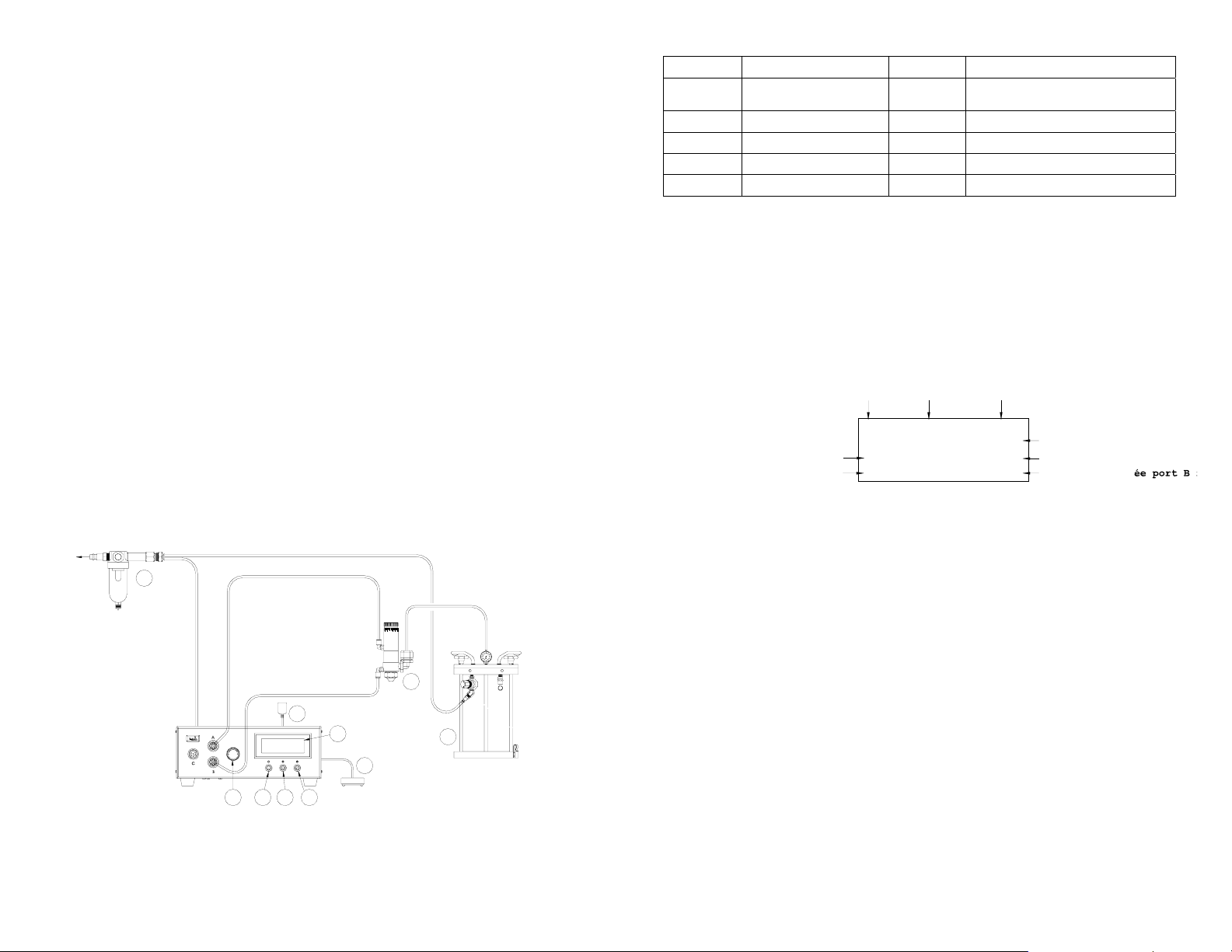

Figure 4.0

Items Description Items Description

1 Power Button 6 Air pressure regulator knob 2 Mode Button 7 Foot Switch 3 Set Button 8 Pneumatic Valve (not included) 4 LCD Display 9 Fluid Reservoir (not included) 5 Power Adapter 10 Air Filter

5.2.1 Connecting The Unit: (Refer to Figure 4.0)

1. Connect the power cord, foot switch and air hose to the back of the unit.

Make sure the air inlet pressure is 70 psi (4.8 bar) or higher.

2. Press the Power button (1) to turn on the unit.

3. Connect Valve air hose to Port A and Atomize air hose to Port B.

4. Press the Mode (2) and Set up button (3) simultaneously until “SPRAY”

appears on the top right hand corner of the Display.

Spray Time

Pre-Spray Time

Program #

Cycle Mode

P1 TIMED MODE SPRAY 1

0.100S A: 70 PSI

0.050S B: 40 PSI

Figure 5.0

5.2.2 Program selection

Follow step 1 to 4 in Section 5.1.2

5.2.3 Manual/Purge Dispense Cycle Setting:

Note: A complete spray cycle consists of: Pre-Spray, Spray and Post-Spray

1. Press the Mode button (2) until “PURGE” appears on the Display.

2. Press and hold the Set button (3) for two seconds to enter set up screen.

The last digit of the Pre-Spray time (PRE) will be highli ghte d .

3. Press the (+) or (-) button to set the time.

4. Press and hold the Set button (3) for two seconds to move the cursor to the

Post-Spray time (POST).

5. Press the Set button (3) to move the cursor to the next position.

6. Press the (+) or (-) button to set the time.

7. Press and hold the Set button (3) for two seconds to save the data.

8. Turn up the Atomized air pressure by rotating the Air pressure regulator

knob (6) until the desired pressure is indicated on the Display.

Note: Pressure in Port A can be monitored by the low pressure setting but is not regulated by the air regulator in the unit. It delivers the same pressure as the inlet pressure. On the other hand, pressure in Port B is regulated but it is not linked to the low pressure setting.

9. Press and hold the Foot Switch to activate spray cycle.

5.2.4 Automatic Dispense Cycle Setting:

1. Push the Mode button (2) to select “TIMED MODE” or “INTERRUPT”

mode.

2. Press and hold the Set button (3) for two seconds to enter set up screen.

The last digit of the Spray time/Dispense time (DISP) will be highlighted.

3. Press the (+) or (-) button to set the time

4. Press and hold the Set button (3) for two seconds to move the cursor to the

Pre-Spray time (PRE) and repeat this step to go to Post-Spray time (POST).

5. Press the Set button (3) to move the cursor to the next position.

6. Press the (+) or (-) button to set the time

7. Press and hold the Set button (3) for two seconds to save the data.

8. If the unit is in “TIMED MODE” mode, press and release the Foot Switch

to activate the timed spray cycle.

Control Type

Counter Valve Pressure Port A

Atomized Pressure Port B Regulated

Figure 6.0

9. If the unit is in “INTERRUPT” mode, press and hold the Foot Switch until

the dispense cycle is completed. The dispense cycle can be disrupted if the Foot Switch is released and resumed when the Foot Switch is depressed again.

5.3 TO CONTROL STANDARD TS5000 ROTARY PUMP

CAUTION: A 5-micron filter (TSD800-6) must be installed with the unit to ensure proper air filtration

TO AIR SOURCE

321

Figure 6.0

Items Description Items Description

1 Power Button 6 Air pressure regulator knob 2 Mode Button 7 Foot Switch 3 Set Button 8 TS5000 Rotary Pump (not included) 4 LCD Display 9 Air Filter 5 Power Adapter 10 Material reservoir (Not included)

5.3.1 Connecting The Unit: (Refer to Figure 6.0 for detail)

1. Connect the power cord, foot switch and air hose to the back of the unit.

2. Connect Motor Cable to Port C.

3. Connect syringe air hose to Port B (regulated, pulsed air signal)

If constant air pressure is required, connect syringe air hose to accessory air outlet port located in the rear of the unit, port #13 in figure 1.0

4. Press the Power button (1) to turn on the unit.

5. Press the Mode (2) and Set up button (3) simultaneously until “PUMP”

appears on the top right hand corner of the Display.

Input Voltage

Dispense Time

Reverse Time

Program #

Cycle Mode

P1 TIMED MODE PUMP

20.000V 1

0.100S A: 15 PSI

0.050S B: 15 PSI

Figure 7.0

5.3.2 Program selection:

Follow step 1 to 4 in Section 5.1.2

5.3.3 Manual/Purge Dispense Cycle Setting:

1. Turn up the air pressure by rotating the Air pressure regulator knob (6)

until the desired pressure is indicated on Display.

2. Press the Mode button (2) until “PURGE” appears on the Display.

3. Press and hold the Foot Switch to activate Manual cycle.

Follow instructions below to set motor reverse time and output voltage:

4. Press and hold the Set button (3) for two seconds to enter set up screen.

The motor reverse time will be highlighted.

5. Press the (+) or (-) button to set the motor reverse time.

6. Press and hold the Set button (3) for two seconds to move the cursor to the

output voltage.

7. Press the (+) or (-) button to change the voltage value.

8. Press and hold the Set button (3) for two seconds to save the data.

9. Press and hold the Foot Switch to activate Manual cycle.

5.3.4 Automatic Dispense Cycle Setting:

1. Push the Mode button (2) to select “TIMED MODE” or “INTERRUPT”

mode.

2. Press and hold the Set button (3) for two seconds to enter set up screen.

The dispense time (DISP) will be highlighted.

3. Press the (+) or (-) button to set the time.

4. Press and hold the Set button (3) for two seconds to move the cursor to the

reverse time.

5. Press the (+) or (-) button to set reverse time.

6. Press the Set button (3) to move the cursor to the next position.

7. Press and hold the Set button (3) for two seconds to move the cursor to the

output voltage.

8. Press the (+) or (-) button to change the voltage value.

9. Press and hold the Set button (3) for two seconds to save the data.

10. If the unit is in “TIMED MODE” mode, press and release the Foot Switch

to activate the timed dispense cycle. If the unit is in “INTERRUPT” mode, press and hold the Foot Switch until

11.

the dispense cycle is completed. The dispense cycle can be disrupted if the Foot Switch is released and resumed when the Foot Switch is depressed again.

Control Type

Counter

Pressure Port A (not use)

Pressure Port B Regulated

5.4 TO CONTROL ROTARY PUMP WITH ENCODER MOTOR

Procedures to control the Rotary Pump with encoder motor are very similar to procedures to control the standard Rotary Pump. The encoder count values is ranging from 1 to 60,000 counts.

5.4.1 Connecting The Unit: Refer to Figure 6.0 for details

1. Connect the power cord, foot switch and air hose to the back of the unit.

2. Connect Encoder Motor Cable to Port C.

Note: Encoder motor cable, TSECABLE, must be purchased separately.

3. Connect syringe air hose to Port B (regulated, pulsed air signal).

If constant air pressure is required, connect syringe air hose to accessory air outlet port located in the rear of the unit, port #13 in figure 1.0

4. Press the Power button (1) to turn on the unit.

5. Press the Mode (2) and Set up button (3) simultaneously until “PUMP-E”

appears on the top right hand corner of the Display.

Program #

Cycle Mode

Control Type

Input Voltage

Encoder Count

Reverse Encoder Count

P1 TIMED MODE PUMP-E

20.000V 1 10000P 15 PSI 1P 15 PSI

Counter

Pressure Port A (not use)

Pressure Port B Regulated

Figure 8.0

5.4.2 Program Selection: Follow steps in Section 5.3.2

5.4.3 Manual/Purge Dispense Cycle: Follow steps in Section 5.3.3

5.4.4 Automatic Dispense Cycle Setting: Follow steps in Section 5.3.4

5.5 CYCLE COUNTER (Refer to Figure 9.0)

The cycle counter records the numbers of automatic dispense cycle being activated. Up to 60,000 cycles can be recorded. To reset the counter, follow steps below:

1. Press and hold Set button (3) for two seconds to enter setup screen.

2. Press and hold both Set button (3) and Mode button (2) simultaneously to

clear the counter.

3. Press and hold Set button (3) for two seconds to exit setup screen.

Figure 9.0

5.6 TO CHANGE PRESSURE UNIT DISPLAY (Refer to Figure 9.0)

The default pressure unit display is “psi”. To change pressure unit display to “bar” follow steps below:

1. Press and hold Set button (3) for two seconds to enter setup screen.

2. Press both (+) and (-) button simultaneously two times. The unit “psi” will

be flashing.

3. Press both Set button (3) and (+) button simultaneously to change unit

display to “bar”. Repeat this step to change unit display back to “psi”

4. Press and hold Set button (3) for two seconds to exit setup screen.

5.7 LOW PRESSURE SETTING (Refer to Figure 9.0)

The low-pressure setting is pre-set at the factory to 70 Psi (4.8 bar). When the supplied pressure drops below 70 Psi (4.8 bar) the unit will not function. To change the low pressure set point, follow steps below:

1. Set the dispense cycle in “TIMED MODE” mode.

2. Press and hold the Set button (3) for two seconds to enter the setup screen.

3. Press (+) and (-) button simultaneously, the low pressure set point will appear

on display as shown on figure 6.0.

4. Press the Set button (3) and (+) button simultaneously to increase the set point.

5. Press the Set button (3) and (-) button simultaneously to decrease the set point.

6. Press and hold the Set button (3) for two seconds to save the data.

6. TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTION

LCD does not light

System will not actuate

P1 TIMED MODE VALVE DISP: 0.100 70 psi

Figure 10.0

• No power input

• Supplied pressure

dropped below set pressure

• Foot switch not plugged

in or improperly plugged in

• Defective foot switch

• Broken wire or loose

connection inside unit

• Defective solenoid

• Defective PC board

Low pressure set point

• Check power cord

connections

• Turn on power

• Increase supplied

pressure

• Check foot switch

connection

• Foot switch needs to be

repaired or replaced

• Unplug power cord and

disconnect air supply. Remove cover and check for broken wires or loose connections

• Replace solenoid

• Replace PC board

System will not pressurize

No Motor Response

Inconsistent dispensing

7. MAINTENANCE

The dispenser is designed and built to be relatively maintenance free. To assure trouble free operation, please follow below steps:

1. Make certain air supply is clean and dry.

2. Avoid connecting the unit to excessive moisture or solvent saturation.

3. Avoid connecting air supply exceeding 100 psi (6.9 bar).

4. Use only Amyl Alcohol to clean outside surface of the main housing.

5. Use only soft cloth to clean the LCD.

8. SPARE PARTS AND ACCESSORIES

For TS500R spare parts and accessories information, please visit the TS500R User Guide webpage at http://www.okinternational.com

9. LIMITED WARRANTY

OK International warrants this product to the original purchaser for a period of two (2) years from date of purchase to be free from material and workmanship defects but not normal wear-and-tear, abuse and faulty installation. Defective product or subassembly and components under warranty will be repaired or replaced (at OK International's option) free of charge. Customer with defective product under warranty must contact the nearest OK International office or distributor to secure a return authorization prior to shipping the product to the assigned OK International authorized service center. For nearest OK International office or distributor contact information, please visit www.okinternational.com. OK International reserves the right to make engineering product changes without notice.

10. I/O CONFIGURATION AN D E ND OF CYCLE FEEDBACK

For TS500R I/O Configuration and End of Cycle Switch information, please visit the TS500R User Guide webpage at http://www.okinternational.com

• Insufficient air pressure

• Air hoses not plugged

• Regulator defective

• Foot switch connection

is loose

• Motor cable connection

is loose

• Input Voltage is too

low

• Dispense time is too

low

• Air bubbles in adhesive

• Dispense time is too

low

• Dispense needle started

to clog

• Increase air supply

pressure

• Check connection

• Replace regulator

• Check Foot switch

connection

• Check Motor cable

connection

• Increase input voltage

• Increase dispense time

• De-air material

• Increase dispensing time

• Replace needle

INHALTSVERZEICHNIS

1. Sicherheitshinweise ………………………………………..……13

2. Erläuterung der Symbole …………………………………………14

3. Spezifikationen ………………………………………………….14

4. Hauptkomponenten ……………………………………………..15

5. Setup Anleitung

5.1 Luftventil kontrollieren …………………………………………15

5.2 Düse kontrollieren ………………………………………………17

5.3 TS5000 Kreiselpumpe kontrollieren ……………………………19

5.4 TS5000 Kreiselpumpe mit Codiermotor kontrollieren ………....21

5.5 Zyklenzähler …………………………………………………....22

5.6 Druckeinheiten-Anzeige ändern………………………………...22

5.7 Tiefdruck-Einstellung …………………………………………..22

6. Fehlerbeseitigung ………………………………………………… 23

7. Wartung …………………………………………………………. 24

8. Ersatzteile und Zubehör …………………………………………24

9. Garantie …………………………………………………………..24

10. I/O Konfiguration und Schalter zum Beenden des Zyklus ……….24

1. SICHERHEITSHINWEISE

1.1 Bestimmungsgemäßer Gebrauch:

WARNUNG. Wird dieses Gerät für andere Zwecke eingesetzt als in diesem Benutzerhandbuch beschrieben, kann es zu Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung in diesem Benutzerhandbuch ein.

OK International ist nicht haftbar für Personen- oder Sachschäden, die auf nicht zweckgemäßen Einsatz der Geräte zurückzuführen sind. Zu nicht bestimmungsgemäßem Gebrauch zählen:

• Änderungen am Gerät, die nicht ausdrücklich im Benutzerhandbuch empfohlen

werden

• Einsatz nicht kompatibler oder beschädigter Ersatzteile

• Verwendung nicht zugelassenen Zubehörs oder Hilfsgeräte

1.2 Sicherheitsvorkehrungen:

• Betreiben Sie das Gerät ausschließlich mit den maximal zugelassenen

Nennleistungen/Einstellungen.

• Tragen Sie immer geeignete Schutzkleidung

• Verwenden Sie nur die folgenden Adaptertypen: PSA15R-240P(ZJ)

• Weitere Einzelheiten hinsichtlich der ordnungsgemäßen Handhabung und

Sicherheitsvorkehrungen finden Sie im Sicherheitsdatenblatt

• Rauchen oder offenes Feuer sind bei der Dosierung brennbarer Medien

untersagt

Seite

• Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen

2. ERLÄUTERUNG DER SYMBOLE

Symbol Erläuterung

Ein / Aus

Zyklusbetrieb

Timer

254mm x 191mm x 102mm (10” X 7,5” X 4,0”)

80% für Temperaturen bis 31˚C (87,8˚F) linear abnehmend bis auf 50% relative Feuchtigkeit bei 40˚C (104˚F)

SPEZIFIKATIONEN

Abmessungen Gewicht 2,6 kg (5,8 lbs)

Eingangsspannung 24 V DC Ausgangsspannungsbereich 0-24 VDC Nennleistung 15 W Drucklufteingang 100 psi (6,9 bar) Max. Druckluftausgang 0-100 psi (6,9 bar) Verunreinigungsgrad II Installationskategorie I Einsatz in Innenräumen Aufstellungshöhe bis zu 2,0 m (6,562 ft) Betriebstemperatur 0˚C bis 50˚C (32˚F bis 122˚F) Lagertemperatur -10˚C bis 60˚C (14˚F bis 140˚F)

Max. relative Feuchtigkeit

Timer 0,008-60,000 Sekunden Zyklusbetrieb Zeitgesteuert, Schrittbetrieb, spülen Wiederholtoleranz +/- 0,001% Zyklusgeschwindigkeit 900 Zyklen/Minute LCD 20 X 4 Displaysegmente

4. HAUPTKOMPONENTEN

Abb. 1.0

Positionen Beschreibung Positionen Beschreibung

1 Ein-/Aus-Taste 8 Ausgang für Motorantrieb 2 Modustaste 9 Fußschalterbuchse 3 Setup-/Speicher-Taste 10 Netzbuchse 4 Display 11 I/O Anschluss 5 Luftausgang (ungeregelt) 12 Drucklufteingang

Zusätzlicher

6 Druckluftregler 13 7 Luftausgang (geregelt) 14

5. SETUP-ANLEITUNG

5.1 LUFTVENTIL KONTROLLIEREN

ACHTUNG: Um eine ordnungsgemäße Luftfilterung zu gewährleisten, muss ein 5Mikron Filter (TSD800-6), angebracht werden.

TO AIR SOURCE

Abb. 2.0

Druckluftausgang

Positionen Beschreibung Positionen Beschreibung

1 Ein-/Aus-Taste 6 Druckluftregler 2 Modustaste 7 Fußschalter 3 Taste "Set" 8 Luftventil

(Nicht im Lieferumfang enthalten)

4 LCD-Display 9 Flüssigkeitsbehälter

(Nicht im Lieferumfang enthalten)

5 Netzadapter 10 Luftfilter

5.1.1 Anschluss des Gerätes: (Siehe Abb. 2.0)

1. Netzkabel, Fußschalter und Luftschlauch an die Rückseite des Gerätes

anschließen. Sicherstellen, dass der Lufteingangsdruck 70 psi (4,8 bar) oder mehr beträgt.

2. Ein-/Aus-Taste (1) drücken, um das Gerät einzuschalten.

3. Ventil-Luftschlauch an Anschluss A anschließen.

HINWEIS: Der Druck in Anschluss A kann über die TiefdruckEinstellung überwacht werden, wird aber nicht durch den Druckluftregler im Gerät geregelt. Er liefert denselben Druck wie der Eingangsdruck. Andererseits wird der Druck in Anschluss B geregelt, ist aber nicht mit der Tiefdruck-Einstellung verknüpft.

4. Modustaste (2) und Taste "Set" (3) gleichzeitig drücken, bis "VALVE" in

der rechten oberen Ecke des Displays erscheint, wie in Abb. 3.0 gezeigt.

Progamm Nr.

Zyklusbetrieb

Art der Kontrolle

Dosierzeit

P1 TIMED MODE VALVE 1

0.100S A: 70 PSI B: 70 PSI

Zähler Ventildruckausgang

Druckausgang B reguliert

Abb. 3.0

5.1.2 Programmauswahl

1. Die Taste "Set" (3) drücken, um die gewählte Programmnummer zu

markieren.

2. Mit der (+) oder (-) Taste das gewünschte Programm auswählen.

3. Zum Beenden die Taste "Set" (3) drücken.

5.1.3 Einstellen des manuellen/"Purge"-Dosierzyklus:

1. Drücken Sie die Modustaste (2), bis “PURGE” im Display erscheint.

2. Halten Sie den Fußschalter gedrückt, um den Dosierzyklus zu aktivieren.

5.1.4 Einstellen des automatischen Dosierzyklus:

1. Drücken Sie die Modustaste (2), und wählen Sie zwischen dem Modus

"TIMED MODE" (zeitgesteuert) und “INTERRUPT”(Schrittbetrieb).

2. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln. Die letzte Ziffer der Dosierzeit wird markiert.

3. Bewegen Sie den Cursor mit der “Set” Taste (3) an die nächste Position.

4. Mit den Tasten (+) und (-) können Sie die Zeit einstellen

5. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

6. Ist das Gerät im "TIMED MODE" (zeitgesteuert), Fußschalter drücken

und loslassen, um den zeitgesteuerten Dosierzyklus zu aktivieren.

7. Ist das Gerät im "INTERRUPT" Modus (Schrittbetrieb), Fußschalter

drücken und gedrückt halten, bis Dosierzyklus beendet ist. Fußschalter loslassen, um dem Dosierzyklus zu unterbrechen und erneut drücken, um ihn fortzusetzen.

5.1.5 Einstellen des Teach-Modus

Im Teach-Modus wird die Zeit summiert, solange der Fußschalter betätigt wird. Dies ist hilfreich, wenn die erforderliche Dosierzeit bestimmt werden soll und die Dosierleistung nicht bekannt ist.

1. Wechseln Sie mit der Modustaste (2) in den

“INTERRUPT”(Schrittbetrieb).

2. Halten Sie die Taste “Set” (3) gedrückt, um den Teach-Modus aufzurufen.

Auf dem LCD-Display erscheint die Zeit “0.000”.

3. Drücken Sie den Fußschalter, und halten Sie den Schalter gedrückt. Die

Dosierzeit wird summiert.

4. Lassen Sie den Fußschalter los, sobald die entsprechende Dosiermenge

dosiert wurde.

5. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

6. Gehen Sie mit der Modustaste (2) in den “TIMED MODE”.

7. Das Dosiergerät ist jetzt auf eine Wiederholung des Zeitzyklus eingestellt.

5.2 DÜSE KONTROLLIEREN

ACHTUNG: Um eine ordnungsgemäße Luftfilterung zu gewährleisten, muss ein 5Mikron Filter (TSD800-6) angebracht werden.

TO AIR SOURCE

Abb. 4.0

Positionen Beschreibung Positionen Beschreibung

1 Ein-/Aus-Taste 6 Druckluftregler 2 Modustaste 7 Fußschalter 3 Taste "Set" 8 Luftventil

(Nicht im Lieferumfang enthalten)

4 LCD Display 9 Flüssigkeitsbehälter

(Nicht im Lieferumfang enthalten)

5 Netzadapter 10 Luftfilter

5.2.1 Anschluss des Gerätes: (Siehe Abb. 4.0)

1. Netzkabel, Fußschalter und Luftschlauch an die Rückseite des Gerätes

anschließen. Sicherstellen, dass der Lufteingangsdruck 70 psi (4,8 bar) oder mehr beträgt.

2. Ein-/Aus-Taste (1) drücken, um das Gerät einzuschalten.

3. Ventil-Luftschlauch an Anschluss A und Sprüh-Luftschlauch an

Anschluss B anschließen.

4. Modustaste (2) und Taste "Set" (3) gleichzeitig drücken bis "SPRAY" in

der oberen rechten Ecke des Displays erscheint.

Programm Nr.

rsprühzeit

Sprühzeit

Zyklusbetrieb

Kontrollart

P1 TIMED MODE SPRAY 1

0.100S A: 70 PSI

0.050S B: 40 PSI

Zähler Ventilddruck Öffnung A

Sprühdruck Öffnung B

eguliert

Abb. 5.0

5.2.2 Programmauswahl

Schritte 1-4 in Abschnitt 5.1.2 durchführen

5.2.3 Einstellen des manuellen/"Purge"-Dosierzyklus:

Hinweis: Ein vollständiger Sprühzyklus besteht aus Vorsprühen, Sprühen und Nachsprühen

1. Drücken Sie die Modustaste (2), bis “PURGE” im Display erscheint.

2. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln. Die letzte Ziffer der Vorsprühzeit (PRE) wird markiert.

3. Mit den Tasten (+) und (-) können Sie die Zeit einstellen.

4. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um den Cursor zur

Nachsprühzeit (POST) zu bewegen.

5. Bewegen Sie den Cursor mit der “Set” Taste (3) an die nächste Position.

6. Mit den Tasten (+) und (-) können Sie die Zeit einstellen

7. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

8. Erhöhen Sie die den Sprühluftdruck durch Drehen des Druckluftreglers

(6), bis der gewünschte Druck am Druckluftmesser angezeigt wird.

Hinweis: Der Druck in Anschluss A kann über die Tiefdruck-

Einstellung überwacht werden, wird aber nicht durch den Druckluftregler im Gerät geregelt. Er liefert denselben Druck wie der Eingangsdruck. Andererseits wird der Druck in Anschluss B geregelt, ist aber nicht mit der Tiefdruck-Einstellung verknüpft.

9. Halten Sie den Fußschalter gedrückt, um den Sprühzyklus zu aktivieren.

5.2.4 Einstellen des automatischen Dosierzyklus:

1. Drücken Sie die Modustaste (2), und wählen Sie zwischen dem Modus

"TIMED MODE" (zeitgesteuert) und “INTERRUPT”(Schrittbetrieb).

2. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln. Die letzte Ziffer der Sprühzeit/Dosierzeit (DISP) wird markiert.

3. Mit den Tasten (+) und (-) können Sie die Zeit einstellen.

4. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um den Cursor zur

Vorsprühzeit (PRE) zu bewegen und wiederholen Sie diesen Schritt für die Nachsprühzeit (POST).

5. Bewegen Sie den Cursor mit der “Set” Taste (3) an die nächste Position.

6. Mit den Tasten (+) und (-) können Sie die Zeit einstellen

7. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

8. Ist das Gerät im "TIMED MODE" (zeitgesteuert), Fußschalter drücken und

loslassen, um den zeitgesteuerten Dosierzyklus zu aktivieren.

9. Ist das Gerät im "INTERRUPT" Modus (Schrittbetrieb), Fußschalter

drücken und gedrückt halten, bis Dosierzyklus beendet ist. Fußschalter loslassen, um dem Dosierzyklus zu unterbrechen und erneut drücken, um ihn fortzusetzen.

5.3 STANDARD TS5000 KREISELPUMPE KONTROLLIEREN

ACHTUNG: Um eine ordnungsgemäße Luftfilterung zu gewährleisten, muss ein 5Mikron Filter (TSD800-6) angebracht werden.

TO AIR SOURCE

321

Abb. 6.0

Positionen Beschreibung Positionen Beschreibung

1 Ein-/Aus-Taste 6 Druckluftregler 2 Modustaste 7 Fußschalter 3 Taste "Set" 8 TS5000 Kreiselpumpe

(Nicht im Lieferumfang enthalten)

4 LCD Display 9 Luftfilter 5 Netzadapter 10 Materialbehälter

(Nicht im Lieferumfang enthalten)

5.3.1 Anschluss des Gerätes. (Für Details siehe Abb. 6.0)

1. Netzkabel, Fußschalter und Luftschlauch an die Rückseite des Gerätes

anschließen.

2. Motorkabel an Anschluss C anschließen.

3. Kartuschen-Luftschlauch an Anschluss C (reguliert, gepulstes Luftsignal)

anschließen. Benötigen Sie einen regelmäßigen Luftdruck, Kartuschen-Luftschlauch an zusätzlichen Druckluftausgang auf der Rückseite des Gerätes anschließen, Anschluss Nr.13 in Abb. 1.0.

4. Ein-/Aus-Taste (1) drücken, um das Gerät einzuschalten.

5. Modustaste (2) und Taste "Set" (3) gleichzeitig drücken, bis "PUMP" in

der oberen rechten Ecke des Displays erscheint.

Programm Nr.

Eingangs spannung

Dosierzeit Rückwärtszeit

Zyklusbetrieb Kontrollar

P1 TIMED MODE PUMP

20.000V 1

0.100S A: 15 PSI

0.050S B: 15 PSI

Zähler

Druckanschluss A (nich verwende

Druckanschluss B Reguliert

Abb. 7.0

5.3.2 Programmauswahl

Schritte 1-4 in Abschnitt 5.1.2 durchführen

5.3.3 Einstellen de s manuelle n/"P ur ge "-Dosie r zyklus:

1. Erhöhen Sie die den Luftdruck durch Drehen des Druckluftreglers (6), bis

der gewünschte Druck auf dem Display angezeigt wird.

2. Drücken Sie die Modustaste (2), bis “PURGE” im Display erscheint.

3. Halten Sie den Fußschalter gedrückt, um den manuellen Zyklus zu

aktivieren.

Zum Einstellen der Motor-Rückwärtszeit und Ausgangsspannung nachstehende Anweisungen beachten:

4. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln. Die Motor-Rückwärtszeit wird markiert.

5. Mit den Tasten (+) und (-) können Sie die Motor-Rückwärtszeit einstellen

6. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um den Cursor zur

Ausgangsspannung zu bewegen,

7. Mit den Tasten (+) und (-) können Sie die Spannung einstellen.

8. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

9. Halten Sie den Fußschalter gedrückt, um den manuellen Zyklus zu

aktivieren.

5.3.4 Einstelle n de s automatisc he n Dosie rzyklus:

1. Drücken Sie die Modustaste (2), und wählen Sie zwischen dem Modus

"TIMED MODE" (zeitgesteuert) und “INTERRUPT”(Schrittbetrieb).

2. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln. Die Dosierzeit (DISP) wird markiert.

3. Mit den Tasten (+) und (-) können Sie die Zeit einstellen.

4. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um den Cursor zur

Rückwärtszeit zu bewegen,

5. Mit den Tasten (+) und (-) können Sie die Rückwärtszeit einstellen

6. Bewegen Sie den Cursor mit der “Set” Taste (3) an die nächste Position.

7. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um den Cursor zur

Ausgangsspannung zu bewegen,

8. Mit den Tasten (+) und (-) können Sie die Spannung einstellen.

9. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

10. Ist das Gerät im "TIMED MODE" (zeitgesteuert), Fußschalter drücken

und loslassen, um den zeitgesteuerten Dosierzyklus zu aktivieren.

11. Ist das Gerät im "INTERRUPT" Modus (Schrittbetrieb), Fußschalter

drücken und gedrückt halten, bis Dosierzyklus beendet ist. Fußschalter loslassen, um dem Dosierzyklus zu unterbrechen und erneut drücken, um ihn fortzusetzen.

5.4 KREISELPUMPE MIT CODIERMOTOR KONTROLLIEREN

Die Kontrolle der Kreiselpumpe mit Codiermotor funktioniert sehr ähnlich wie die Kontrolle der Standard-Kreiselpumpe. Der Zähler des Codierers reicht von 1 bis 60.000.

5.4.1 Anschluss des Gerätes: Für Details siehe Abb. 6.0

1. Netzkabel, Fußschalter und Luftschlauch an die Rückseite des Gerätes

anschließen.

2. Motorkabel an Anschluss C anschließen.

Hinweis: Das Kabel des Dosiermotors, TSECABLE, muss separat gekauft werden.

3. Kartuschen-Luftschlauch an Anschluss C (reguliert, gepulstes Luftsignal)

anschließen. Benötigen Sie einen regelmäßigen Luftdruck, Kartuschen-Luftschlauch an zusätzlichen Druckluftausgang auf der Rückseite des Gerätes anschließen, Anschluss Nr.13 in Abb. 1.0.

4. Ein-/Aus-Taste (1) drücken, um das Gerät einzuschalten. Modustaste (2) und Taste "Set" (3) gleichzeitig drücken, bis "PUMP-E" in

der oberen rechten Ecke des Displays erscheint.

Programm Nr.

Eigangsspannung

Zählung Codierer Zählung

Rückwärts-Codierer

Zyklusbetrieb Kontrollar

P1 TIMED MODE PUMP-E

20.000V 1 10000P 15 PSI 1P 15 PSI

Zähler Druckanschluss A (Nich verwendet)

Druckanschluss B Reguliert

Abb. 8.0

5.4.2 Programmauswahl:: Schritte in Abschnitt 5.3.2 durchführen

5.4.3 Manueller/"Purge"-Dosierzyklus: Schritte in Abschnitt 5.3.3

durchführen

5.4.4 Einstellen des automatischen Dosierzyklus: Schritte in Abschnitt 5.3.4

durchführen

Abb. 9.0

5.5 ZYKLENZÄHLER (Siehe Abb. 9.0)

Der Zyklenzähler registriert die Anzahl der aktivierten automatischen Dosierzyklen. Es können bis zu 60.000 Zyklen aufgezeichnet werden. Den Zähler stellen Sie wie folgt zurück:

1. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln.

2. Modustaste (2) und Taste "Set" (3) gleichzeitig drücken. um den Zähler

zurückzustellen.

3. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um die Setup-Anzeige

zu verlassen.

5.6 DRUCKEINHEITEN-ANZEIGE ÄNDERN (Siehe Abb. 9.0)

Die voreingestellte Druckeinheit ist “psi”. Um die Druckeinheit-Anzeige auf "bar" umzustellen, folgende Schritte durchführen:

1. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln.

2. (+) und (-) Tasten gleichzeitig zweimal drücken. Die Einheit “psi” beginnt

zu blinken.

3. Modustaste (2) und Taste "Set" (3) gleichzeitig drücken, um Einheit auf

“bar” umzustellen. Diesen Schritt wiederholen, um Einheit zurück auf "psi" zu stellen

4. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um die Setup-

Anzeige zu verlassen.

5.7 TIEFDRUCK-EINSTELLUNG (Siehe Abb. 9)

Der Tiefdruck wurde im Werk auf 70 psi (4,8 bar) voreingestellt. Sinkt der Druck unter 70 psi (4,8 bar), funktioniert das Gerät nicht mehr. Die Einstellung für den Tiefdruck ändern Sie wie folgt:

1. Den Dosierzyklus auf “TIMED MODE” stellen.

2. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, um in die Setup-

Anzeige zu wechseln.

3. (+) und (-) Tasten gleichzeitig drücken. Die Tiefdruck-Einstellung erscheint

im Display wie in Abb. 6.0 gezeigt.

4. Taste "Set" (3) und (+) Taste gleichzeitig drücken, um den Wert zu erhöhen.

5. Taste "Set" (3) und (-) Taste gleichzeitig drücken, um den Wert zu senken.

6. Halten Sie die Taste “Set” (3) zwei Sekunden gedrückt, wenn die Daten

gespeichert werden sollen.

6. FEHLERBESEITIGUNG

PROBLEM MÖGLICHE URSACHE BESEITIGUNG

Die LCD-Anzeige leuchtet nicht auf

System startet nicht

System steht nicht unter Druck

Motor reagiert nicht

Dosierung ist nicht konsistent

P1 TIMED MODE VALVE DISP: 0.100 70 psi

Abb. 10.0

• Keine Stromversorgung

• Effektiver Druck unter

Druck-Sollwert gesunken

• Fußschalter nicht oder nicht

richtig angeschlossen

• Fußschalter defekt

• Leitungsbruch oder

Anschluss im Gerät hat sich gelöst

• Magnetventil defekt

• Leiterplatte defekt

• Druckluft nicht ausreichend

• Druckluftschläuche nicht

angeschlossen

• Regler defekt

• Anschluss des Fußschalters

hat sich gelöst

• Anschluss des Motorka be l s

hat sich gelöst

• Eingangsspannung zu tief

• Dosierzeit zu gering

• Luftblasen im Klebstoff

• Dosierzeit zu gering

• Dosiernadel verstopft

Tiefdruck-Soll

• Netzkabelanschluss

überprüfen

• Strom einschalten

• Druck erhöhen

• Anschluss des

Fußschalters überprüfen

• Fußschalter reparieren

oder austauschen

• Netzkabel ziehen und

Gerät von der Druckluftversorgung trennen. Gehäusedeckel entfernen und prüfen, ob alle Steckverbindungen und Kabel noch richtigen Kontakt haben

• Magnetventil austauschen

• Leiterplatte austauschen

• Druckluft erhöhen

• Anschlüsse prüfen

• Regler austauschen

• Anschluss des

Fußschalters überprüfen

• Anschluss des

Motorkabels überprüfen

• Eingangsspannung

erhöhen

• Dosierzeit erhöhen

• aterial beseitigen

• Dosierzeit erhöhen

• Dosiernadel ersetzen

7. WARTUNG

Das Dosiergerät ist für einen relativ wartungsfreien Betrieb ausgelegt und konstruiert. Um eine einwandfreie Funktion sicherzustellen, bitte folgende Schritte durchführen:

1. Nur saubere, trockene Luft zuführen.

2. Setzen Sie das Gerät nicht starker Feuchtigkeit oder Lösemitteln aus.

3. Schließen Sie das Gerät nicht an eine Druckluftversorgung über 100 psi (6,9 bar)

an.

4. Reinigen Sie die Außenflächen des Gehäuses ausschließlich mit Amyl-Alkohol.

5. Reinigen Sie den LCD-Schirm mit einem weichen Tuch.

8. ERSATZTEILE UND ZUBEHÖR

Informationen zu Ersatzteilen und Zubehör des TS500R finden Sie auf der Techcon Webseite des Benutzerhandbuchs TS500R unter http://www.okinternational.com

9. EINGESCHRÄNKTE GARANTIE

OK International übernimmt gegenüber dem Originalkäufer für dieses Produkt eine Garantie für Material und Verarbeitung für die Dauer von zwei (2) Jahr ab Kaufdatum; ausgeschlossen hiervon sind jedoch normaler Verschleiß sowie Schäden durch Missbrauch und fehlerhafte Installation. Defekte Produkte oder Baugruppen und Komponenten werden während der Garantiezeit nach Ermessen von OK International kostenlos repariert oder ersetzt. Bitte kontaktieren Sie das nächstgelegene Büro oder Händler von OK International, um vor Versand des des defekten Gerätes an das zugewiesene autorisierte Servicecenter von OK International eine Rücksendegenehmigung zu erhalten. Auf unserer Webseite www.okinternational.com. finden Sie das nächste OK International Büro oder den nächsten Händler. OK International behält sich das Recht vor, technische Produktänderungen ohne Vorankündigung vorzunehmen.

10. I/O KONFIGURATION UND RÜCKMELDUNG BEI BEENDIGUNG DES

ZYKUS

• Informationen zur I/O Konfiguration und Zyklusbeendigung des TS500R finden Sie

auf der Techcon Webseite des Benutzerhandbuchs TS500R unter

http://www.okinternational.com

TABLE DES MATIÈRES

Numéro de page

1. Sécurité …………………………………………………………..… 25

2. Définitions des symboles …………………………………………… 26

3. Spécifications ………………………………………….…………. 26

4. Fonctionnalités ……………………………………………………. 27

5. Instructions de réglage

5.1 Pour contrôler la valve pneumatique……………………………….. 27

5.2 Pour contrôler la valve de pulvérisation …………………………….29

5.3 Pour contrôler la pompe rotative TS5000……………………………31

5.4 Pour contrôler la pompe rotative TS5000 avec moteur encodeur…... 33

5.5 Compteur de cycle …………………………………………………..34

5.6 Pour modifier l’affichage de l’unité de pression……………………. 34

5.7 Configuration basse pression………………………………………...34

6. Dépannage ……………………………………………………….….35

7. Entretien …………………………………………………………. …...36

8. Pièces détachées et accessoires ……………………………………..36

9. Garantie ……………………………………………………………….36

10. Configuration des E/S et commutateur de fin de cycle………………...36

1. SÉCURITÉ

1.1 Utilisation prévue :

AVERTISSEMENT : toute utilisation de cet équipement de manière différente de celle décrite dans ce Guide d’utilisation risque de provoquer des blessures ou des dégâts matériels. Utilisez cet équipement uniquement comme décrit dans ce Guide d’utilisation.

OK International ne peut être tenue responsable pour les blessures ou dommages résultant d’une utilisation inappropriée de cet équipement. Une utilisation inappropriée peut provoquer les actions suivantes :

• Modification de l’équipement non recommandée dans le Guide d’utilisation

• Utilisation de pièces détachées incompatibles ou endommagées

• Utilisation d’accessoires ou d’équipements auxiliaires non approuvés

1.2 Précautions de sécurité :

• Ne pas utiliser cet appareil au-delà des caractéristiques maximales prévues

• Toujours porter un vêtement ou un équipement de protection approprié

• Utiliser exclusivement les modèles d’alimentation suivants : PSA15R-240P(ZJ)

• Le liquide faisant l’objet du dosage est susceptible d’être toxique et/ou

dangereux. Se reporter à la Fiche Technique de Sécurité des produits pour prendre connaissance des manipulations appropriées et des précautions de sécurité requises

• Ne pas fumer et ne pas utiliser de flamme nue lors du dosage de produits

inflammables

• Cet équipement est uniquement prévu pour une utilisation à l’intérieur

2. DÉFINITIONS DES SYMBOLES

Symbole Définition

Marche/arrêt Mode de

cycle Minuterie

3. SPÉCIFICATIONS

Dimensions Poids 2,6 kg (5,8 lb)

Tension d’alimentation 24 V c.c. Fourchette de tension de

sortie Puissance nominale 15 W

Entrée d’air 100 psi (6,9 bar) Max. Sortie d’air 0 à 100 psi (6,9 bar) Classe de pollution II Catégorie d’installation I Utilisation à l’intérieur jusqu’à 2 000 m (6 562 pi) d’altitude Température d’utilisation 0 à 50 ˚C (32 à 122 ˚F) Température de stockage -10 à 60 ˚C (14 à 140 ˚F)

Humidité relative maximale

Minuterie 0,008-60,000 secondes Modes de marche

Tolérance de répétition de temps

Cadence 900 cycles/min LCD 20 X 4 segments d’affichage

254mm x 191mm x 102mm (10” X 7,5” X 4,0”)

0 à 24 V c.c.

80 % pour des températures jusqu’à 31 ˚C (87,8 ˚F). Décroissance linéaire à 50 % d’humidité relative à 40 ° C (104 °F).

Minuté, Interruption, Purge (Timed, Interrupt, Purge)

+/- 0,001 %

4. FONCTIONNALITÉS

Schéma 1.0

Éléments Description Éléments Description

1 Bouton Marche 8 Sortie entraînement moteur 2 Bouton Mode 9 Connecteur de pédale 3 Bouton Réglage/sauvegarde 10 Connecteur d’alimentation 4 Écran 11 Raccordements E/S 5 Sortie d’air (non régulée) 12 Entrée d’air 6 Régulateur de répression d’air 13 Sortie d’air pour accessoires 7 Sortie d’air (régulé)

5. INSTRUCTIONS DE RÉGLAGE

5.1 POUR CONTRÔLER LA VALVE PNEUMATIQUE

ATTENTION : un filtre 5 microns (TSD800-6) doit être installé sur l’appareil pour assurer une filtration d’air appropriée.

TO AIR SOURCE

Schéma 2.0

Éléments Description Éléments Description

1 Bouton Power

(Marche/Arrêt)

6 Bouton régulateur de pression

pneumatique

2 Bouton Mode 7 Pédale 3 Bouton Set (Réglage) 8 Valve pneumatique (non fournie) 4 Affichage LCD 9 Réservoir de fluide (non fourni) 5 Adaptateur secteur 10 Filtre à air

5.1.1 Branchement de l’appareil : (se reporter au schéma 2.0)

1. Brancher le cordon d’alimentation, la pédale et le tuyau d’air à l’arrière de

l’appareil. Vérifier que la pression d’entrée d’air est d’au moins 70 psi (4,8 bar).

2. Appuyer sur le bouton Power (1) pour mettre l’appareil en marche.

3. Brancher le tuyau d’air de la valve sur le Port A.

REMARQUE : la pression sur le Port A peut être contrôlée par le réglage basse pression mais ne se régule pas par le régulateur d’air sur l’appareil. Il fournit une pression identique à celle de la pression d’entrée. Par ailleurs, la pression sur le Port B est régulée mais non liée au réglage basse pression.

4. Appuyer sur les boutons Mode (2) et Set (3) simultanément jusqu’à

afficher le mot « VALVE » dans le coin supérieur droit de l’écran comme indiqué sur le Schéma 3.0

Programme No.

Temps de dosage

Mode de marche

P1 TIMED MODE VALVE 1

0.100S A: 70 PSI B: 70 PSI

Type de Commande

Compteur Port A pression de Valve

Port B pression régulé

Schéma 3.0

5.1.2 Sélection de programme

1. Appuyer sur le bouton Set (3) pour mettre le numéro de programme

sélectionné en surbrillance.

2. Appuyer sur les boutons (+) ou (-) pour sélectionner le programme voulu.

3. Appuyer sur le bouton Set (3) pour quitter.

5.1.3 Réglage du cycle de dosage Manuel/Purge :

1. Appuyer sur le bouton Mode (2) jusqu’à ce que le mot « PURGE »

s’affiche.

2. Appuyer sur la pédale et la maintenir enfoncée pour activer le cycle de

dosage

5.1.4 Réglage du cycle de dosage automatique :

1. Appuyer sur le bouton Mode (2) pour sélectionner le mode « TIMED »

(minuté) ou « INTERRUPT ».

2. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

accéder à l’écran de réglage. Le dernier chiffre du temps de dosage est mis en surbrillance.

3. Appuyer sur le bouton Set (3) pour déplacer le curseur jusqu’à la position

suivante.

4. Appuyer sur les boutons (+) ou (-) pour régler l’heure

5. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

enregistrer les données.

6. Si l’appareil est en mode « TIMED » (minuté), appuyer sur la pédale et la

relâcher pour activer le cycle de dosage.

7. Si l’appareil est en mode « INTERRUPT », appuyer sur la pédale et la

relâcher jusqu’à ce que le cycle de dosage soit terminé. Le cycle de dosage risque d’être perturbé si la pédale est relâchée puis de nouveau activée tout en étant de nouveau enfoncée.

5.1.5 Réglage du mode « Teach » (Apprentissage)

En mode Apprentissage, l’unité cumule le temps de dosage pendant toute la durée pendant laquelle la pédale est enfoncée. Ce mode est utile pour déterminer le temps de dosage nécessaire, lorsque la quantité nécessaire est inconnue.

1. Appuyer sur le bouton Mode (2) pour sélectionner le mode

« INTERRUPT ».

2. Appuyer et maintenir le bouton Set (3) enfoncé pour accéder au mode

Apprentissage. L’écran LCD affiche la valeur « 0.000 ».

3. Appuyer sur la pédale et la maintenir enfoncée. Le temps de dosage est

alors cumulé.

4. Relâcher la pédale une fois la quantité de fluide voulue dosée.

5. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

enregistrer les données.

6. Appuyer sur le bouton Mode (2) pour sélectionner le mode « TIMED ».

7. Le dosage est maintenant réglé pour répéter ce cycle minuté.

5.2 POUR CONTRÔLER LA VALVE DE PULVÉRISATION

ATTENTION : un filtre 5 microns (TSD800-6) doit être installé sur l’appareil pour assurer une filtration d’air appropriée.

TO AIR SOURCE

Schéma 4.0

Éléments Description Éléments Description

1 Bouton Power

(Marche/Arrêt)

6 Bouton régulateur de pression

pneumatique

2 Bouton Mode 7 Pédale 3 Bouton Set (Réglage) 8 Valve pneumatique (non fournie) 4 Affichage LCD 9 Réservoir de fluide (non fourni) 5 Adaptateur secteur 10 Filtre à air

5.2.1 Branchement de l’appareil : (se reporter au schéma 4.0)

1. Brancher le cordon d’alimentation, la pédale et le tuyau d’air à l’arrière de

l’appareil. Vérifier que la pression d’entrée d’air est d’au moins 70 psi (4,8 bar).

2. Appuyer sur le bouton Power (1) pour mettre l’appareil en marche.

3. Brancher le tuyau d’air de la valve sur le Port A et le tuyau d’atomisation

d’air sur le Port B.

4. Appuyer simultanément sur les boutons Mode (2) et Set Up (3) jusqu’à ce

que la mention « SPRAY » (pulvérisation) s’affiche dans le coin supérieur droit de l’écran.

Programme No

Durée de pulvérisation

Durée de pre-pulvérisation

Mode de marche

P1 TIMED MODE SPRAY 1

0.100S A: 70 PSI

0.050S B: 40 PSI

Type de commande

Compteur Port A pression de valve

Pression atomis

Schéma 5.0

5.2.2 Sélection de programme

Suivre les étapes 1 à 4 de la Section 5.1.2

5.2.3 Réglage du cycle de dosage Manuel/Purge :

Remarque : un cycle complet de pulvérisation se compose de : prépulvérisation, pulvérisation et post-pulvérisation (Pre-Spray/Spray/PostSpray)

1. Appuyer sur le bouton Mode (2) jusqu’à ce que le mot « PURGE »

s’affiche.

2. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

accéder à l’écran de réglage. Le dernier chiffre du temps de Prépulvérisation (pre-spray, PRE) est en surbrillance.

3. Appuyer sur les boutons (+) ou (-) pour régler l’heure.

4. Appuyer sur le bouton Set (3) et le maintenir enfoncé pendant deux

secondes pour faire passer le curseur en Post-Spray (POST).

5. Appuyer sur le bouton Set (3) pour faire passer le curseur dans la position

suivante.

6. Appuyer sur les boutons (+) ou (-) pour régler l’heure

7. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

enregistrer les données.

8. Augmenter la pression de l’air atomisé en faisant tourner le bouton de

régulation de la pression de l’air (6) jusqu’à ce que la pression voulue s’affiche à l’écran.

9. Appuyer sur la pédale et la maintenir enfoncée pour activer le cycle de

pulvérisation.

5.2.4 Réglage du cycle de dosage automatique :

1. Appuyer sur le bouton Mode (2) pour sélectionner le mode « TIMED » (minuté) ou « INTERRUPT ».

2. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour accéder à l’écran de réglage. Le dernier chiffre du temps de Pulvérisation/Dosage (DISP) est mis en surbrillance.

3. Appuyer sur les boutons (+) ou (-) pour régler l’heure.

4. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour faire passer le curseur en Pre-Spray (PRE) et renouveler l’opération pour passer en Post-Spray (POST).

5. Appuyer sur le bouton Set (3) pour faire passer le curseur à la position suivante.

6. Appuyer sur les boutons (+) ou (-) pour régler l’heure

7. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour enregistrer les données.

8. Si l’appareil est en mode « TIMED » (minuté), appuyer sur la pédale et la relâcher pour activer le cycle de pulvérisation minuté.

9. Si l’appareil est en mode « INTERRUPT », appuyer sur la pédale et la relâcher jusqu’à ce que le cycle de dosage soit terminé. Le cycle de dosage risque d’être perturbé si la pédale est relâchée puis de nouveau activée tout en étant de nouveau enfoncée.

5.3 POUR CONTRÔLER LA POMPE ROTATIVE STANDARD TS5000

ATTENTION : un filtre 5 microns (TSD800-6) doit être installé sur l’appareil pour assurer une filtration d’air appropriée.

TO AIR SOURCE

321

Schéma 6.0

Éléments Description Éléments Description

1 Bouton Power

(Marche/Arrêt)

6 Bouton régulateur de pression

pneumatique

2 Bouton Mode 7 Pédale 3 Bouton Set

(Réglage)

8 Pompe rotative TS5000

(non fournie)

4 Affichage LCD 9 Filtre à air 5 Adaptateur secteur 10 Réservoir matériel (non fourni)

5.3.1 Branchement de l’appareil : (se reporter au schéma 6.0 pour plus de détail)

1. Brancher le cordon d’alimentation, la pédale et le tuyau d’air à l’arrière de

l’appareil.

2. Brancher le câble moteur sur le Port C.

3. Brancher le tuyau d’air de seringue sur le Port B (signal air pulsé régulé)

S’il est nécessaire de disposer d’une pression d’air constante, brancher le tuyau d’air de la seringue directement sur le port de sortie d’air accessoire qui se trouve à l’arrière de l’appareil, sur le port n° 13, comme indiqué sur le schéma 1.0

4. Appuyer sur le bouton Power (1) pour mettre l’appareil en marche.

5. Appuyer simultanément sur les boutons Mode (2) et Set Up (3) jusqu’à ce

que la mention « PUMP » (pompe) s’affiche dans le coin supérieur droit de l’écran.

Programme No

Tension

d'alimentation

Temps de dosage

Dureé inversée

Mode de marche

P1 TIMED MODE PUMP

20.000V 1

0.100S A: 15 PSI

0.050S B: 15 PSI

Type de commande

Compteur

Port A pression

(non utilisé)

Port B pression Régulé

Schéma 7.0

5.3.2 Séle c tion de programme :

Suivre les étapes 1 à 4 de la Section 5.1.2

5.3.3 Réglage du cyc le de dosage Manuel/Purge :

1. Augmenter la pression d’air en faisant tourner le bouton de régulation de

la pression de l’air (6) jusqu’à ce que la pression voulue s’affiche à l’écran.

2. Appuyer sur le bouton Mode (2) jusqu’à ce que le mot « PURGE »

s’affiche.

3. Appuyer sur la pédale et la maintenir enfoncée pour activer le cycle

manuel.

Pour régler la durée moteur inversé et la tension de sortie, suivre les instructions ci-après :

4. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

accéder à l’écran de réglage. Le temps moteur inversé s’affiche en surbrillance.

5. Appuyer sur les boutons (+) ou (-) pour régler le temps moteur inversé

6. Appuyer sur le bouton Set (3) et le maintenir enfoncé pendant deux

secondes pour faire passer le curseur à la tension de sortie.

7. Appuyer sur les boutons (+) ou (-) pour modifier la valeur de la tension.

8. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes

pour enregistrer les données.

9. Appuyer sur la pédale et la maintenir enfoncée pour activer le cycle

manuel.

5.3.4 Réglage du cycle de dosage automatique :

1. Appuyer sur le bouton Mode (2) pour sélectionner le mode « TIMED »

(minuté) ou « INTERRUPT ».

2. Appuyer et maintenir le bouton Set (3) enfoncé pendant 2 secondes pour

accéder à l’écran de réglage. Le temps de dosage (DISP) s’affiche en surbrillance.

3. Appuyer sur les boutons (+) ou (-) pour régler l’heure.

4. Appuyer sur le bouton Set (3) et le maintenir enfoncé pendant deux

secondes pour faire passer le curseur en temps inversé.

5. Appuyer sur les boutons (+) ou (-) pour régler l’heure inversée.

6. Appuyer sur le bouton Set (3) pour faire passer le curseur à la position

suivante.

7. Appuyer sur le bouton Set (3) et le maintenir enfoncé pendant deux

secondes pour faire passer le curseur à la tension de sortie.

8. Appuyer sur les boutons (+) ou (-) pour modifier la valeur de la tension.

9. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes

pour enregistrer les données.

10. Si l’appareil est en mode « TIMED » (minuté), appuyer sur la pédale et la

relâcher pour activer le cycle de dosage.

11. Si l’appareil est en mode « INTERRUPT », appuyer sur la pédale et la

relâcher jusqu’à ce que le cycle de dosage soit terminé. Le cycle de dosage risque d’être perturbé si la pédale est relâchée puis de nouveau activée tout en étant de nouveau enfoncée.

5.4 POUR CONTRÔLER LA POMPE ROTATIVE AVEC MOTEUR

ENCODEUR

Les procédures de contrôle de la pompe rotative avec moteur encodeur sont très comparables aux procédures de contrôle de la pompe rotative standard. Les valeurs de comptage de l’encodeur s’inscrivent entre 1 et 60 000 décomptes.

5.4.1 Branchement de l’appareil : (se reporter au schéma 6.0 pour plus de

détails)

1. Brancher le cordon d’alimentation, la pédale et le tuyau d’air à l’arrière de

l’appareil.

2. Brancher le câble moteur encodeur au Port C.

Remarque : le câble du moteur encodeur, le TSECABLE, sont vendus séparément.

3. Brancher le tuyau d’air de seringue sur le Port B (signal air pulsé régulé).

4. Appuyer sur le bouton Power (1) pour mettre l’appareil en marche.

5. Appuyer simultanément sur les boutons Mode (2) et Set Up (3) jusqu’à ce

que la mention « PUMP-E » (pompe) s’affiche dans le coin supérieur droit de l’écran.

Programme No

Tension d'alimentation

Compte encodeur

Compte encodeur inversé

Mode de marche

P1 TIMED MODE PUMP-E

20.000V 1 10000P 15 PSI 1P 15 PSI

Type de commande

Compteur Port A Pression (non utilisé)

Port B Pression régulé

Schéma 8.0

5.4.2 Sélection de programme : suivre les étapes de la Section 5.3.2

5.4.3 Cycle de dosage manuel/purge : suivre les étapes de la Section 5.3.3

5.4.4 Réglage du cycle de dosage automatique : suivre les étapes de la Section

5.3.4

Schéma 9.0

5.5 COMPTEUR DE CYCLE (se reporter au schéma 9.0)

Le compteur de cycles enregistre le nombre de cycles de dosage automatiques activés. Jusqu’à 60 000 cycles enregistrables. Pour réinitialiser le compteur, suivre les étapes suivantes :

1. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes pour

accéder à l’écran de réglage.

2. Appuyer simultanément sur les boutons Set (3) et Mode (2) pour effacer les

mentions affichées sur le compteur.

3. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes pour

quitter l’écran de réglage.

5.6 POUR MODIFIER L’AFFICHAGE DE LA PRESSION SUR L’APPAREIL

(se reporter au schéma 9.0)

La pression s’affiche par défaut en « psi ». Pour modifier cette unité de pression à l’écran et l’afficher en « bar », suivre les étapes ci-après :

1. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes pour

accéder à l’écran de réglage.

2. Appuyer simultanément à deux reprises sur les boutons (+) et (-). La mention

« psi » s’affiche en clignotant.

3. Appuyer simultanément sur les boutons Set (3) et (+) pour faire passer l’unité

affichée en « bar ». Renouveler cette même démarche pour ramener l’unité affichée à « psi »

4. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes pour

quitter l’écran de réglage.

5.7 RÉGLAGE BASSE PRESSION (se reporter au schéma 9.0)

Le réglage basse pression est pré-réglé en usine sur 70 psi (4,8 bar). Si la pression fournie chute à moins de 70 psi (4,8 bar), l’appareil ne fonctionne pas. Pour modifier le point de réglage basse pression, suivre la démarche ci-après :

1. régler le cycle de dosage sur le mode « TIMED MODE » (minuté).

2. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes pour

accéder à l’écran de réglage.

3. Appuyer simultanément sur les boutons (+) et (-) pour afficher le point de

réglage basse pression à l’écran comme indiqué sur le schéma 6.0.

4. Appuyer simultanément sur les boutons (3) et (+) pour augmenter le point de

réglage.

5. Appuyer simultanément sur les boutons (3) et (-) pour diminuer le point de

réglage.

6. Appuyer et maintenir le bouton Set (3) enfoncé pendant deux secondes pour

enregistrer les données.

P1 TIMED MODE VALVE DISP: 0.100 70 psi

Point de régl basse pressio

Schéma 10.0

6. DÉTECTION DES PANNES

PROBLÈME CAUSE POSSIBLE CORRECTION

Le LCD ne s’éclaire pas

Le système ne dose pas

Le système ne se met pas sous pression

Le moteur ne répond pas

• Pas d’alimentation

• La pression fournie a

chuté en dessous de la pression réglée

• Pédale pas (ou mal)

branchée

• Pédale défectueuse

• Conducteur coupé ou

connexion desserrée dans l’appareil

• Bobine défectueuse

• Circuit imprimé

défectueux

• Pression d’air

insuffisante

• Tuyaux d’air non

branché

• Régulateur défectueux

• Le raccordement de la

pédale est desserré

• Le raccordement du

câble moteur est desserré

• Vérifier les

branchements secteur

• Mettre sous tension

• Augmenter la pression

fournie

• Vérifier le branchement

de la pédale

• Réparer ou remplacer la

pédale

• Débrancher le cordon

d’alimentation et l’air comprimé. Retirer le cache et vérifier si les conducteurs sont coupés ou si des connexions sont desserrées

• Remplacer la bobine

• Remplacer le circuit

imprimé

• Augmenter la pression

de l’alimentation en air

• Contrôler le

raccordement

• Remplacer le régulateur

• Vérifier le raccordement

de la pédale

• Vérifier le raccordement

du câble moteur

Dosage erratique

• Tension d’alimentation

trop faible

• Temps de dosage trop

faible

• Bulles d’air dans

l’adhésif

• Temps de dosage trop

faible

• Aiguille de dosage

presque bouchée

• Augmenter la tension

d’alimentation

• Augmenter le temps de

dosage

• Réduire le réglage de

dépression

• Augmenter le temps de

dosage

• Remplacer l’aiguille

7. ENTRETIEN

Le doseur est conçu et construit fonctionner pratiquement sans entretien. Pour assurer un fonctionnement sans défaut, il est recommandé de suivre les instructions suivantes :

1. S’assurer que l’air d’alimentation est propre et sec.

2. Éviter de soumettre l’appareil à une humidité ou une saturation de solvant

excessives.

3. Ne pas raccorder l’alimentation en air comprimé à une pression supérieure

à 100 psi (6,9 bar).

4. Utiliser exclusivement de l’alcool amylique pour nettoyer la surface

extérieure du boîtier principal.

5. Utiliser exclusivement un chiffon doux pour nettoyer l’écran LCD.

8. PIÈCES DÉTACHÉES ET ACCESSOIRES

Pour obtenir des informations concernant les pièces détachées et les accessoires du TS500R, veuillez consulter la page d’accueil du Guide d’utilisation du TS500R sur le site : http://www.okinternational.com

7. GARANTIE LIMITÉE

OK International garantit ce produit à l’acheteur original pour une durée deux (2) ans à compter de la date d’achat contre les défauts pièces et main d’œuvre, mais non contre les dommages liés à une usure normale, à une utilisation abusive ou à une installation erronée. Les produits ou sous-ensembles et composants défectueux sous garantie seront réparés ou remplacés gratuitement (au seul gré d’OK International). Un client en possession d’un produit défectueux sous garantie doit prendre contact avec le bureau ou le distributeur OK International le plus proche pour obtenir une autorisation de retour avant d’envoyer le produit au centre de service après-vente agréé désigné par OK International. Pour obtenir des informations sur le bureau où le distributeur OK International le plus proche, consulter le site www.okinternational.com. OK International se réserve le droit de procéder à des modifications techniques du produit sans préavis.

10. FEEDBACK SUR LA CONFIGURATION DES E/S ET COMMUTATEUR DE

FIN DE CYCLE

• Pour obtenir des informations sur l’interrupteur de fin de cycle et la configuration

entrée/sortie du TS500 I/O, consultez le site web du Guide d’utilisation TS500R http://www.okinternational.com

INDICE

Numero pagina

1. Sicurezza ……………………………………………………...37

2. Significato dei simboli …………………………………………38

3. Specifiche ……………………………………………….……..38

4. Caratteristiche ………………………………………………….39

5. Istruzioni per l'installazione

5.1 Per azionare la valvola pneumatica ………………………..39

5.2 Per azionare la valvola a spruzzo …………………………….41

5.3 Per azionare la pompa rotativa TS5000 ……………………43

5.4 Per azionare la pompa rotativa TS5000 con codificatore ...……..45

5.5 Contacicli …………………………………………….........46

5.6 Modifica dell'unità di misura della pressione ………………..46

5.7 Impostazione della bassa pressione …….………………………46

6. Ricerca guasti ...………………………………………………..47

7. Manutenzione ………………………………………………….48

8. Ricambi e accessory ……………………………………………...48

9. Garanzia …………………………………………………………..48

10. Configurazione I/O e interruttore di fine ciclo ………………..48

1. SICUREZZA

1.1 Uso previsto

AVVERTENZA: l'uso di questa apparecchiatura con modalità diverse da quelle descritte nel presente manuale può causare lesioni personali e danni materiali. Usare questa apparecchiatura solo come descritto nel presente manuale.

La OK International non si assume alcuna responsabilità per eventuali lesioni o danni derivanti dall'uso improprio di questa apparecchiatura. L’uso improprio consiste in:

• modifiche all'apparecchiatura non contemplate in questo manuale;

• uso di parti di ricambio incompatibili o danneggiate;

• uso di accessori o componenti ausiliari non approvati.

1.2 Misure di sicurezza

• Non far funzionare l'unità oltre i valori nominali dei parametri o delle

impostazioni.

• Indossare sempre abbigliamento o indumenti protettivi adeguati.

• Usare solo i seguenti modelli di adattatori di alimentazione: PSA15R-240P(ZJ).

• Il liquido erogato potrebbe essere tossico e/o pericoloso. Per la manipolazione e

le misure di sicurezza, vedere le schede tecniche sulla sicurezza dei materiali.

• Non fumare o usare fiamme libere durante l'erogazione di materiali

infiammabili.

• L'apparecchiatura è destinata all'uso solo in un luogo chiuso.

2. SIGNIFICATO DEI SIMBOLI

Simbolo Definizione

3. SPECIFICHE

Dimensioni Peso 2,6 kg (5,8 lb)

Tensione di alimentazione Intervallo tensioni di uscita

Potenza nominale 15 W Alimentazione aria 100 psi (6,9 bar) max. Erogazione aria 0-100 psi (6,9 bar) Grado d'inquinamento II Categoria di installazione I Utilizzo al chiuso Altitudine fino a 2.000 m (6.562 ft)

Temperatura di funzionamento Temperatura di immagazzinamento

Umidità relativa massima Timer 0,008-60,000 secondi

Modalità ciclo Temporizzata, Con interruzione, Spurgo Tolleranza ripetitività

temporizzazione Frequenza di ciclo 900 cicli/min

Display a cristalli liquidi 4 righe da 20 segmenti

Accensione/Spegnimento

Modalità ciclo

Timer

254mm x 191mm x 102mm (10” X 7,5” X 4,0”)

24 V c.c.

0-24 V c.c.

0 - 50 ˚C (32 - 122 ˚F)

-10 - 60 ˚C (14 - 140 ˚F) 80% fino a 31 ˚C (87,8 ˚F) Riduzione lineare fino al

50% a 40 ˚C (104 ˚F)

+/- 0,001%

4. CARATTERISTICHE

Figura 1.0

Voci Descrizione Voci Descrizione

1 Pulsante di accensione 8 Presa per trasmissione motore 2 Pulsante modalità 9 Presa interruttore a pedale

Pulsante di

impostazione/salvataggio

10 Presa di alimentazione 4 Display 11 Collegamento di I/O 5 Uscita aria (non regolata) 12 Ingresso aria 6 Regolatore pressione aria 13 Uscita aria ausiliaria 7 Uscita aria (regolata)

5. ISTRUZIONI DI INSTALLAZIONE

5.1 PER AZIONARE VALVOLA PNEUMATICA

ATTENZIONE: per assicurare un adeguato filtraggio dell'aria occorre installare un filtro da 5 micron (TSD800-6).

TO AIR SOURCE

Figura 2.0

Voci Descrizione Voci Descrizione

1 Pulsante di alimentazione 6 Pomello di regolazione della

pressione dell'aria

2 Pulsante modalità 7 Interruttore a pedale 3 Pulsante di impostazione 8 Valvola pneumatica (non inclusa) 4 Display a cristalli liquidi 9 Serbatoio liquido (non incluso) 5 Adattatore di

10 Filtro aria

alimentazione

5.1.1 Allacciamento dell'unità (vedere la figura 2.0)

1. Collegare alla parte posteriore dell'unità il cavo di alimentazione,

l'interruttore a pedale e il tubo flessibile dell'aria. Accertarsi che la pressione di ingresso dell'aria non sia inferiore a 70 psi (4,8 bar).

2. Premere il pulsante di alimentazione (1) per accendere l'unità.

3. Collegare alla porta A il tubo flessibile della valvola pneumatica.

NOTA: la pressione dell'aria nella porta A può essere regolata dall'impostazione della bassa pressione, ma non è stabilizzata dal regolatore di pressione dell'unità. La porta eroga aria a una pressione uguale a quella di ingresso nell'unità. D'altra parte, la pressione nella porta B è stabilizzata ma non dipende dall'impostazione della bassa pressione.

4. Premere contemporaneamente i pulsanti della modalità (2) e di

impostazione (3) finché sull'angolo superiore destro del display non viene visualizzato “VALVE” (Valvola) come mostrato nella figura 3.0.

No programma

Tempo di dosaggio

Modalità di ciclo

P1 TIMED MODE VALVE 1

0.100S A: 70 PSI B: 70 PSI

Tipo comando

Contatore

Presa di pressione per la valvola

Porta B con pressione regolata

Figura 3.0

5.1.2 Selezione del programma

1. Premere il pulsante di impostazione (3) per evidenziare la selezione del

numero del programma.

2. Premere i pulsanti (+) o (-) per selezionare il programma desiderato.

3. Premere il pulsante di impostazione (3) per uscire.

5.1.3 Impostazione del ciclo di dosaggio manuale/spurgo

1. Premere il pulsante della modalità (2) finché sul display non viene

visualizzato “PURGE” (Spurgo).

2. Premere e tenere premuto l'interruttore a pedale per attivare il ciclo di

dosaggio.

5.1.4 Impostazione del ciclo di dosaggio automatico

1. Premere il pulsante della modalità (2) per selezionare “TIMED MODE”

(Modalità temporizzata) o “INTERRUPT” (Con interruzione).

2. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per entrare nella schermata di impostazione. Sarà evidenziata l'ultima cifra del tempo di dosaggio.

3. Premere il pulsante di impostazione (3) per spostare il cursore nella

Reg

posizione successiva.

4. Premere i pulsanti (+) o (-) per impostare il tempo.

5. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per salvare i dati.

6. Se l'unità è nella modalità temporizzata (“TIMED MODE”), premere e

rilasciare l'interruttore a pedale per attivare il ciclo di erogazione temporizzato.

7. Se l'unità è nella modalità con interruzione (“INTERRUPT”), premere e

tenere premuto l'interruttore a pedale fino al termine del ciclo di dosaggio. È possibile interrompere il ciclo di dosaggio rilasciando l'interruttore a pedale e riprenderlo premendo ancora l'interruttore.

5.1.5 Impostazione della modalità di memorizzazione

Nella modalità di memorizzazione il tempo di dosaggio si cumulerà a partire dal momento in cui si preme l'interruttore a pedale. Questo è utile per stabilire il tempo di dosaggio occorrente quando non si conosce la portata dell'erogazione.

1. Premere il pulsante della modalità (2) e selezionare “INTERRUPT”.

2. Premere e tenere premuto il pulsante di impostazione (3) per entrare nella

modalità di memorizzazione. Sullo schermo a cristalli liquidi verrà visualizzato il tempo “0,000”.

3. Premere e tenere premuto l'interruttore a pedale. Il tempo di dosaggio si

cumulerà per tutto il tempo in cui si tiene premuto l’interruttore.

4. Rilasciare l'interruttore a pedale quando è stata erogata la quantità

desiderata di liquido.

5. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per salvare i dati.

6. Premere il pulsante della modalità (2) per passare alla modalità

temporizzata (“TIMED MODE”).

7. Adesso, il dosatore è pronto a ripetere questo ciclo temporizzato.

5.2 PER AZIONARE LA VALVOLA A SPRUZZO

ATTENZIONE: per assicurare un adeguato filtraggio dell'aria occorre installare un filtro da 5 micron (TSD800-6).

TO AIR SOURCE

Figura 4.0

Voci Descrizione Voci Descrizione

1 Pulsante di alimentazione 6 Pomello di regolazione della

pressione dell'aria

2 Pulsante modalità 7 Interruttore a pedale 3 Pulsante di impostazione 8 Valvola pneumatica (non inclusa) 4 Display a cristalli liquidi 9 Serbatoio liquido (non incluso) 5 Adattatore di

10 Filtro aria

alimentazione

5.2.1 Allacciamento dell'unità (vedere la figura 4.0)

1. Collegare alla parte posteriore dell'unità il cavo di alimentazione,

l'interruttore a pedale e il tubo flessibile dell'aria. Accertarsi che la pressione di ingresso dell'aria non sia inferiore a 70 psi (4,8 bar).

2. Premere il pulsante di alimentazione (1) per accendere l'unità.

3. Collegare il tubo flessibile dell'aria della valvola alla porta A e il tubo

flessibile dell'aria del nebulizzatore alla porta B.

4. Premere contemporaneamente i pulsanti di modalità (2) e impostazione

(3) finché sull'angolo superiore destro del display non viene visualizzato “SPRAY” (Spruzzo).

No. Programma

Tempo di nebulizzazione

Tempo di pre-nebulizzazione

Modalità di ciclo

P1 TIMED MODE SPRAY 1

0.100S A: 70 PSI

0.050S B: 40 PSI

Tipo comando

Contatore Porta A presa di pressione per la valvola

Atomized Pressure Port B

ulated

Figura 5.0

5.2.2 Selezione del programma

Eseguire le operazioni di cui ai punti 1 - 4 nella sezione 5.1.2

5.2.3 Impostazione del ciclo di dosaggio manuale/spurgo

Nota: un ciclo completo di nebulizzazione comprende i tempi di prenebulizzazione, e post-nebulizzazione.

1. Premere il pulsante della modalità (2) finché sul display non viene

visualizzato “PURGE” (Spurgo).

2. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per entrare nella schermata di impostazione. Verrà evidenziata l'ultima cifra del tempo di pre-nebulizzazione (PRE).

3. Premere i pulsanti (+) o (-) per impostare il tempo.

4. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per spostare il cursore sul tempo di post-nebulizzazione (POST).

5. Premere il pulsante di impostazione (3) per spostare il cursore nella

posizione successiva.

6. Premere i pulsanti (+) o (-) per impostare il tempo

7. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per salvare i dati.

8. Regolare la pressione dell'aria di nebulizzazione girando il pomello di

regolazione della pressione dell'aria (6) finché la pressione desiderata non viene visualizzata sul display.

Nota: la pressione nella porta A può essere regolata dall'impostazione della bassa pressione, ma non è stabilizzata dal regolatore di pressione dell'unità. La porta eroga aria a una pressione uguale a quella di ingresso nell'unità. D'altra parte, la pressione nella porta B è stabilizzata ma non dipende dall'impostazione della bassa pressione.

9. Premere e tenere premuto l'interruttore a pedale per attivare il ciclo di

nebulizzazione.

5.2.4 Impostazione del ciclo di dosaggio automatico

1. Premere il pulsante della modalità (2) per selezionare “TIMED MODE”

(Modalità temporizzata) o “INTERRUPT” (Con interruzione).

2. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per entrare nella schermata di impostazione. Sarà evidenziata l'ultima cifra del tempo di nebulizzazione/dosaggio (DISP).

3. Premere i pulsanti (+) o (-) per impostare il tempo.

4. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per spostare il cursore sul tempo di pre-nebulizzazione (PRE) e ripetere questa operazione per andare al tempo di post-nebulizzazione (POST).

5. Premere il pulsante di impostazione (3) per spostare il cursore nella

posizione successiva.

6. Premere i pulsanti (+) o (-) per impostare il tempo

7. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per salvare i dati.

8. Se l'unità è nella modalità temporizzata (“TIMED MODE”), premere e

rilasciare l'interruttore a pedale per attivare il ciclo di dosaggio temporizzato.

9. Se l'unità è nella modalità con interruzione (“INTERRUPT”), premere e

tenere premuto l'interruttore a pedale fino al termine del ciclo di dosaggio. È possibile interrompere il ciclo di dosaggio rilasciando l'interruttore a pedale, e riprenderlo premendo ancora l'interruttore.

5.3 PER AZIONARE LA POMPA ROTATIVA STANDARD TS5000

ATTENZIONE: per assicurare un adeguato filtraggio dell'aria occorre installare un filtro da 5 micron (TSD800-6).

TO AIR SOURCE

321

Figura 6.0

Voci Descrizione Voci Descrizione

1 Pulsante di alimentazione 6 Pomello di regolazione della pressione

dell'aria

2 Pulsante modalità 7 Interruttore a pedale 3 Pulsante di impostazione 8 Pompa rotativa TS5000 (non inclusa) 4 Display a cristalli liquidi 9 Filtro aria 5 Adattatore di

alimentazione

10 Serbatoio materiale

(non incluso)

5.3.1 Allacciamento dell'unità (per i dettagli vedere la figura 6.0)

1. Collegare alla parte posteriore dell'unità il cavo di alimentazione,

l'interruttore a pedale e il tubo flessibile dell'aria.

2. Collegare il cavo del motore alla porta C.

3. Collegare il tubo flessibile dell'aria della siringa alla porta B (aria

regolata, emessa a impulsi). Se occorre una pressione costante, collegare il tubo flessibile dell'aria della siringa alla presa d'aria ausiliaria sulla parte posteriore dell'unità, porta N° 13 nella figura 1.0.

4. Premere il pulsante di alimentazione (1) per accendere l'unità.

5. Premere contemporaneamente i pulsanti di modalità (2) e impostazione

(3) finché sull'angolo superiore destro del display non viene visualizzato

“PUMP” (Pompa).

No Programma

Tensione di alimentazione

Tempo di dosaggio

Tempo di

rotazione inversa

Modalità di ciclo

P1 TIMED MODE PUMP

20.000V 1

0.100S A: 15 PSI

0.050S B: 15 PSI

Tipo comando

Contatore

Porta A (non usare)

Porta B con pressione regolata

Figura 7.0

5.3.2 Selezione del programma

Eseguire le operazioni di cui ai punti 1 - 4 indicati nella sezione 5.1.2

5.3.3 Impostazione del ciclo di dosaggio manuale/spurgo

1. Regolare la pressione dell'aria girando il pomello di regolazione della

pressione dell'aria (6) finché la pressione desiderata non viene visualizzata sul display.

2. Premere il pulsante della modalità (2) finché sul display non viene

visualizzato “PURGE” (Spurgo).

3. Premere e tenere premuto l'interruttore a pedale per attivare il ciclo

manuale.

Seguire le istruzioni qui riportate per impostare la tensione di uscita e il tempo di rotazione inversa del motore.

4. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per entrare nella schermata di impostazione. Sarà evidenziato il tem po di rotazione inversa del motore.

5. Premere i pulsanti (+) o (-) per impostare il tempo di rotazione inversa.

6. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per spostare il cursore sulla tensione di uscita.

7. Premere i pulsanti (+) o (-) per modificare il valore della tensione.

8. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per salvare i dati.

9. Premere e tenere premuto l'interruttore a pedale per attivare il ciclo

manuale.

5.3.4 Impostazione del ciclo di dosaggio automatico

1. Premere il pulsante della modalità (2) per selezionare “TIMED MODE”

(Modalità temporizzata) o “INTERRUPT” (Con interruzione).

2. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per entrare nella schermata di impostazione. Sarà evidenziato il tempo di dosaggio (DISP).

3. Premere i pulsanti (+) o (-) per impostare il tempo.

4. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per spostare il cursore sul tempo di rotazione inversa.

5. Premere i pulsanti (+) o (-) per impostare il tempo di rotazione inversa.

6. Premere il pulsante di impostazione (3) per spostare il cursore nella

posizione successiva.

7. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per spostare il cursore sulla tensione di uscita.

8. Premere i pulsanti (+) o (-) per modificare il valore della tensione.

9. Premere e tenere premuto per due secondi il pulsante di impostazione (3)

per salvare i dati.

10. Se l'unità è nella modalità temporizzata (“TIMED MODE”), premere e

rilasciare l'interruttore a pedale per attivare il ciclo di dosaggio temporizzato.

11. Se l'unità è nella modalità con interruzione (“INTERRUPT”), premere e

5.4 PER AZIONARE LA POMPA ROTATIVA CON CODIFICATORE

Le procedure di comando della pompa rotativa con codificatore sono molto simili a quelle di comando di una pompa rotativa standard. I valori di conteggio del codificatore vanno da 1 a 60.000.

5.4.1 Allacciamento dell'unità (per i dettagli vedere la figura 6.0)

1. Collegare alla parte posteriore dell'unità il cavo di alimentazione,

l'interruttore a pedale e il tubo flessibile dell'aria.

2. Collegare alla porta C il cavo del motore con codificatore.

Nota: il cavo del motore con codificatore, TSECABLE, deve essere acquistato separatamente.

3. Collegare il tubo flessibile dell'aria della siringa alla porta B (aria regolata,

emessa a impulsi). Se occorre una pressione costante, collegare il tubo flessibile dell'aria della siringa alla presa d'aria ausiliaria sulla parte posteriore dell'unità, porta N° 13 nella figura 1.0.

4. Premere il pulsante di alimentazione (1) per accendere l'unità.

5. Premere contemporaneamente i pulsanti di modalità (2) e impostazione (3)

finché sull'angolo superiore destro del display non viene visualizzato “PUMP-E” (Pompa-Codificatore).

No Programma

Tensione di alimentazione

Conteggio codificatore

Conteggio codificatore rotazione inversa

Modalità di ciclo

P1 TIMED MODE PUMP-E

20.000V 1 10000P A: 15 PSI 1P B: 15 PSI

Tipo comando

Contatore

Porta A (non usare)

orta B con pressione reg

Figura 8.0

5.4.2 Selezione del programma: seguire le fasi indicate nella sezione 5.3.2

5.4.3 Ciclo di dosaggio manuale/spurgo: seguire le fasi indicate nella sezione

5.3.3

5.4.4 Impostazione del ciclo di dosaggio automatico: seguire le fasi indicate

nella sezione 5.3.4

5.5 CONTACICLI (vedere la figura 9.0)

Il contacicli registra il numero di cicli di dosaggio automatico attivati. È possibile registrare fino a 60.000 cicli. Per azzerare il contatore, procedere come segue.

1. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per

entrare nella schermata di impostazione.

2. Premere e tenere premuti contemporaneamente i pulsanti di impostazione (3) e

della modalità (2) per azzerare il contatore.

3. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per

uscire dalla schermata di impostazione.

Figura 9.0

5.6 MODIFICA DELL'UNITÀ DI MISURA DELLA PRESSIONE

(vedere la figura 9.0)

L'unità di misura predefinita della pressione è lo “psi”. Per cambiare l'unità di misura in “bar”, procedere come segue.

1. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per

entrare nella schermata di impostazione.

2. Premere contemporaneamente per due volte i pulsanti (+) e (-). L'unità “psi”

lampeggerà.

3. Premere contemporaneamente il pulsante di impostazione (3) e il pulsante (+)

per cambiare l'unità in “bar”. Ripetere queste operazioni per tornare alla visualizzazione dei valori della pressione in “psi”.

4. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per

uscire dalla schermata di impostazione.

5.7 IMPOSTAZIONE DELLA BASSA PRESSIONE (vedere la figura 9.0)

La bassa pressione è preimpostata in fabbrica a 70 psi (4,8 bar). Quando la pressione dell'aria erogata scende sotto ai 70 psi (4,8 bar), l'unità cessa di

funzionare. Per modificare il punto di taratura della bassa pressione, procedere come segue.

1. Impostare il ciclo di dosaggio nella modalità temporizzata.

2. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per

entrare nella schermata di impostazione.

3. Premere contemporaneamente i pulsanti (+) e (-); il punto di taratura della

bassa pressione verrà visualizzato come mostrato nella figura 6.0

4. Premere contemporaneamente il pulsante (3) e il pulsante (+) per aumentare il

punto di taratura.

5. Premere contemporaneamente il pulsante (3) e il pulsante (-) per ridurre il

punto di taratura.

6. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per

salvare i dati.

6. RICERCA GUASTI

PROBLEMA POSSIBILE CAUSA SOLUZIONE

Il display a cristalli liquidi non si accende

Il sistema non funziona

Il sistema non va in pressione

P1 TIMED MODE VALVE DISP: 0.100 70 psi

Figura 10.0

• Manca l'alimentazione

• La pressione dell'aria

erogata è inferiore al punto di taratura della bassa pressione

• L'interruttore a pedale

non è collegato o collegato male

• L'interruttore a pedale è

difettoso

• Filo rotto o

collegamento lento all'interno dell'unità

• Elettrovalvola difettosa

• Scheda CS difettosa

• La pressione dell'aria è

insufficiente

• I tubi flessibili dell'aria

Punto di taratura della bassa pressione

• Controllare i

collegamenti del cavetto di alimentazione

• Premere il pulsante di

accensione

• Aumentare la pressione

dell'aria erogata

• Controllare il

collegamento dell'interruttore a pedale

• Riparare o sostituire

l'interruttore a pedale

• Staccare il cavo di

alimentazione dalla presa elettrica e scollegare l'alimentazione dell'aria. Togliere il coperchio e controllare che non ci siano fili rotti o collegamenti lenti

• Sostituire elettrovalvola

• Sostituire la scheda CS

• Aumentare la pressione

dell'aria

• Controllare il

non sono collegati

• Il regolatore è difettoso

Nessuna risposta dal motore

Dosaggio irregolare

7. MANUTENZIONE

Il dosatore è progettato e costruito in modo da non richiedere praticamente manutenzione. Per un uso senza problemi, procedere come segue.

1. Accertarsi che l'aria di alimentazione sia pulita e secca.

2. Non esporre l'unità a umidità eccessiva o saturazione del solvente.

3. La pressione dell'aria di alimentazione non deve superare i 100 psi (6,9

bar).

4. Per la pulizia della superficie esterna del corpo dell'apparecchio usare solo

alcool amilico.

5. Per pulire il display a cristalli liquidi usare solo un panno morbido.

8. RICAMBI E ACCESSORI

Per informazioni su ricambi e accessori del TS500R, visitare la pagina del manuale d'uso del TS500R sul sito Web http://www.okinternational.com

9. GARANZIA LIMITATA

La OK International garantisce all'acquirente iniziale questo prodotto per anni 2 (due) a partire dalla data di acquisto contro tutti i difetti di materiale e lavorazione, tranne per quanto riguarda danni da normale usura, uso improprio ed errata installazione. Prodotti o sottogruppi e componenti in garanzia che risultino difettosi saranno gratuitamente riparati o sostituiti (a discrezione della OK International). Il cliente in possesso di un prodotto difettoso in garanzia dovrà rivolgersi alla sede o al distributore più vicino della OK International per ottenere l'autorizzazione alla resa prima di spedire il prodotto al centro di assistenza della OK International assegnato. Gli indirizzi delle sedi e dei distributori della OK International sono indicati nel sito www.okinternational.com. La OK International si riserva il diritto di apportare modifiche tecniche al prodotto senza preavviso.

10. CONFIGURA ZIONE I/O E SEGNALE DI FINE CICLO

• Per informazioni sulla configurazione di I/O e sull'interruttore di fine ciclo del

TS500R, visitare la pagina del manuale d'uso del TS500R sul sito Web

http://www.okinternational.com

• Collegamento lento

dell'interruttore a pedale

• Collegamento lento del

cavo del motore

• Tensione di

alimentazione troppo bassa

• Tempo di dosaggio

troppo breve

• Bolle d'aria nell'adesivo

• Tempo di dosaggio

troppo breve

• L'ago di dosaggio inizia

ad ostruirsi

collegamento

• Sostituire il regolatore

• Controllare il

collegamento dell'interruttore a pedale

• Controllare il

collegamento del cavo del motore

• Aumentare la tensione di

alimentazione

• Aumentare il tempo di

dosaggio

• Deareare il materiale

• Aumentare il tempo di

dosaggio

• Sostituire l'ago

ÍNDICE

Número de página

1. Seguridad ………………………………………………………. 49

2. Definiciones de símbolos ………………………………………….. 50

3. Ficha técnica ……………………………………………….………. 51

4. Características …………………………………………………… 51

5. Instrucciones de instalación

5.1 Control de la válvula neumática …………………………………… 51

5.2 Control de la válvula de pulverización ……………………………. 53

5.3 Control de la bomba rotativa TS5000 ……………………………… 55

5.4 Control de la bomba rotativa TS5000 con motor codificador……… 57

5.5 Contador de ciclos ………………………………………………… 58

5.6 Cambio de la unidad de presión indicada…………………………. 58

5.7 Configuración de baja presión ……………………………………. 58

6. Solución de problemas …………………………………………… 59

7. Mantenimiento …………………………………………………… 60

8. Repuestos y accesorios …………………………………………… 60

9. Garantía …………………………………………………………….. 60

10. Configuración de E/S e interruptor de fin de ciclo ……………… 60

1. SEGURIDAD

1.1 Uso proyectado:

ADVERTENCIA: El uso de este equipo de maneras distintas a las descritas en esta Guía del usuario puede resultar en lesiones personales o daños a la propiedad. Utilice este equipo únicamente como se describe en esta Guía del usuario.

OK International no se hace responsable de las lesiones o daños resultantes de la aplicación no proyectada de este equipo. Los usos no proyectados pueden originarse cuando:

• Se realizan modificaciones en el equipo no recomendadas en la Guía del

usuario

• Se utilizan partes de reemplazo incompatibles o dañadas

• Se utilizan accesorios o equipos auxiliares no aprobados

1.2 Precauciones de seguridad:

• No opere esta unidad superando su respectiva capacidad y parámetros de

servicio máximos

• Utilice en todo momento la ropa y el equipo de protección personal apropiados

• Utilice únicamente los siguientes modelos de adaptador de corriente: PSA15R-

240P(ZJ)

• El líquido que se dosifica puede ser tóxico y/o peligroso. Consulte las

instrucciones para el manejo apropiado y las precauciones de seguridad en la hoja de datos de seguridad (Material Safety Data Sheet, MSDS)

• No fume ni utilice fuentes de ignición cuando se dosifiquen materiales

inflamables

• Este equipo es para uso exclusivo en interiores

2. DEFINICIONES DE SÍMBOLOS

Símbolo Definición

Encendido/apagado Modo de ciclo Reloj

3. FICHA TÉCNICA

Tamaño Peso 2,6 kg (5,8 lbs)

Voltaje de la línea de entrada 24 VCC Rango de voltaje de la línea de salida 0-24 VDC Consumo de energía 15W Entrada de aire 100 psi (6,9 barios) máx. Salida de aire 0-100 psi (6,9 barios) Grado de contaminación II Categoría de instalación I Uso en interiores Altitud hasta 2.000 m (6.562 pies) Temperatura de operación de 0 ˚C a 50 ˚C (de 32 ˚F a 122 ˚F) Temperatura de almacenamiento de -10 ˚C a 60 ˚C (de 14 ˚F a 140 ˚F)

Humedad relativa máxima

Reloj 0,008-60,000 segundos Modo de ciclo Tiempo, Interrumpir, Purgar Tolerancia de tiempo de repetición +/- 0,001% Velocidad de ciclo 900 ciclos/min LCD Segmentos de pantalla de 20 X 4

254mm x 191mm x 102mm (10” X 7,5” X 4,0”)

80% para una temperatura máxima de 31 ˚C (87,8 ˚F) con una disminución lineal hasta alcanzar el 50% de humedad relativa a 40 ˚C (104 ˚F)

4. CARACTERÍSTICAS

Figura 1.0

Elementos Descripción Elementos Descripción

Salida accionada por

1 Botón de encendido 8

motor

2 Botón de modo 9 Entrada de aire

Botón de

configuración/guardar 10 Bloqueo de cable

Receptáculo del

4 Pantalla 11

interruptor de pedal

Salida de aire (no

regulada)

12 Receptáculo de energía

Regulador de aire a

presión 13 Conexión de E/S

7 Salida de aire (regulada) 14 Salida auxiliar de aire

5. INSTRUCCIONES DE INSTALACIÓN

5.1 CONTROL DE LA VÁLVULA NEUMÁTICA

PRECAUCIÓN: Debe instalarse un filtro de 5 micras (TSD800-6) con la unidad para garantizar un filtrado correcto del aire.

TO AIR SOURCE

Figura 2.0

Elementos Descripción Elementos Descripción

1 Botón de encendido 6 Perilla del regulador de aire a

presión

2 Botón de modo 7 Interruptor de pedal 3 Botón de ajuste 8 Válvula neumática (no incluida) 4 Pantalla LCD 9 Reserva de líquidos (no incluida) 5 Adaptador de corriente 10 Filtro de aire

5.1.1 Conexión de la unidad: (Consulte la Figura 2.0)

1. Conecte el cable de alimentación, el interrupto r de pedal y la manguera de

aire a la parte posterior de la unidad. Asegúrese de que la presión de la entrada de aire sea de 70 psi (4,8 barios) o más.

2. Presione el botón de encendido (1) para encender la unidad.

3. Conecte la manguera de aire de la válvula al Puerto A.

NOTA: La presión en el Puerto A puede monitorearse con la configuración de baja presión, pero no se regula con el regulador de aire de la unidad. Emite la misma presión que la presión de entrada. Por otra parte, la presión en el Puerto B se regula, pero no está conectada a la configuración de baja presión.

4. Presione el botón de modo (2) y el de ajuste (3) simultáneamente, hasta

que el texto “VALVE” (Válvula) aparezca en la esquina superior derecha de la pantalla, como se muestra en la Figura 3.0

Programa No

Tiempo Dosificatión

P1 TIMED MODE VALVE 1

0.100S A: 70 PSI B: 70 PSI

Tipo de controlM odo de ciclo

Contador

Puerto de presión de la válvula Puerto B de presión regulada

Figura 3.0

5.1.2 Selección de programa

1. Presione el botón de ajuste (3) para resaltar la selección de número de

programa.

2. Presione los botones (+) o (-) para seleccionar el programa deseado.

3. Presione el botón de ajuste (3) para salir.

5.1.3 Configuración del ciclo de dosificación manual/de purga:

1. Presione el botón de modo (2) hasta que aparezca el texto “PURGE”

(Purgar) en la Pantalla.

2. Mantenga presionado el interruptor de pedal para activar el ciclo de

dosificación.

5.1.4 Configuración del ciclo de dosificación automática:

1. Presione el botón de modo (2) para seleccionar “TIMED MODE” (Modo

Tiempo) o “INTERRUPT” (Interrumpir).

2. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración. Se resaltará el último dígito del tiempo de dosificación.

3. Presione el botón de ajuste (3) para mover el cursor a la siguiente

posición.

4. Presione el botón (+) o (-) para ajustar el tiempo.

5. Mantenga presionado el botón de ajuste (3) durante dos segundos para

guardar los datos.

6. Si la unidad está en “TIMED MODE” (Modo Tiempo) presione y suelte el

interruptor de pedal para activar el ciclo de tiempo de dosificación.

7. Si la unidad está en “INTERRUPT” (Interrumpir), mantenga presionado el

interruptor de pedal hasta que se haya completado el ciclo de dosificación. El ciclo de dosificación puede interrumpirse si se suelta el interruptor de pedal, y reanudarse cuando vuelve a presionarse el interruptor de pedal.

5.1.5 Configuración del modo Aprendizaje

En el modo Aprendizaje, el tiempo de dosificación se acumulará durante el tiempo en el que el interruptor de pedal esté presionado. Esto es útil para determinar el tiempo de dosificación necesario cuando no se conoce la salida de dosificación.

1. Presione el botón de modo (2) para seleccionar “INTERRUPT”

(Interrumpir).

2. Mantenga presionado el botón de ajuste (3) para ingresar el modo

Aprendizaje. La pantalla LCD mostrará “0.000”.

3. Mantenga presionado el interruptor de pedal. El tiempo de dosificación se

acumulará.

4. Suelte el interruptor de pedal cuando se haya dosificado la cantidad

deseada de líquido.

5. Mantenga presionado el botón de ajuste (3) durante dos segundos para

guardar los datos.

6. Presione el botón de modo (2) para cambiar el modo “TIMED MODE”

(Modo Tiempo).

7. Ahora el dosificador está configurado para repetir este ciclo de tiempo.

5.2 CONTROL DE LA VÁLVULA DE PULVERIZACIÓN

PRECAUCIÓN: Debe instalarse un filtro de 5 micras (TSD800-6) con la unidad para garantizar un filtrado correcto del aire.

TO AIR SOURCE

Figura 4.0

Elementos Descripción Elementos Descripción

1 Botón de

encendido

6 Perilla del regulador de

aire a presión

2 Botón de modo 7 Interruptor de pedal 3 Botón de ajuste 8 Válvula neumática

(no incluida)

4 Pantalla LCD 9 Reserva de líquidos

(no incluida)

5 Adaptador de

10 Filtro de aire

corriente

5.2.1 Conexión de la unidad: (Consulte la Figura 4.0)

1. Conecte el cable de alimentación, el interrupto r de pedal y la manguera de

aire a la parte posterior de la unidad. Asegúrese de que la presión de la entrada de aire sea de 70 psi (4,8 barios) o más.

2. Presione el botón de encendido (1) para encender la unidad.

3. Conecte la manguera de aire de la válvula al Puerto A y la manguera de

aire de atomización al Puerto B.

4. Presione el botón de modo (2) y de configuración (3) simultáneamente

hasta que aparezca el texto “SPRAY” (Pulverizador) en la esquina superior derecha de la pantalla.

Programa No

Tiempo de

Tiempo de pulveriza previa

pulveriza

Modo de ciclo

P1 TIMED MODE SPRAY 1

0.100S A: 70 PSI

0.050S B: 40 PSI

Tipo de control

Contador Puerto de presión de la válvula

Puerto B de presión atomizada regulada

Figura 5.0

5.2.2 Selección de programa

Siga los pasos 1 a 4 de la Sección 5.1.2

5.2.3 Configuración del ciclo de dosificación manual/de purga:

Nota: Un ciclo completo de pulverización consiste en: Pulverización previa, Pulverización y Pulverización posterior

1. Presione el botón de modo (2) hasta que aparezca el texto “PURGE”

(Purgar) en la Pantalla.

2. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración. Se resaltará el último dígito del tiempo de Pulverización previa (PRE).

3. Presione el botón (+) o (-) para ajustar el tiempo.

4. Mantenga presionado el botón de ajuste (3) durante dos segundos para

mover el cursor al tiempo de Pulverización posterior (POST).

5. Presione el botón de ajuste (3) para mover el cursor a la siguiente

posición.

6. Presione el botón (+) o (-) para ajustar el tiempo.

7. Mantenga presionado el botón de ajuste (3) durante dos segundos para

guardar los datos.

8. Active la presión de aire atomizada girando la perilla del Regulador de

aire a presión (6) hasta que se indique la presión deseada en la Pantalla.

Nota: La presión en el Puerto A puede monitorearse con la configuración de baja presión, pero no se regula con el regulador de aire de la unidad. Emite la misma presión que la presión de entrada. Por otra parte, la presión en el Puerto B se regula, pero no está conectada a la configuración de baja presión.

9. Mantenga presionado el interruptor de pedal para activar el ciclo de

pulverización.

5.2.4 Configuración del ciclo de dosificación automática:

1. Presione el botón de modo (2) para seleccionar “TIMED MODE” (Modo

Tiempo) o el modo “INTERRUPT” (Interrumpir).

2. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración. Se resaltará el último dígito del tiempo de Pulverización/tiempo de dosificación (DISP).

3. Presione el botón (+) o (-) para ajustar el tiempo.

4. Mantenga presionado el botón de ajuste (3) durante dos segundos para

mover el cursor al tiempo de Pulverización previa (PRE) y repita este paso para pasar al tiempo de Pulverización posterior (POST).

5. Presione el botón de ajuste (3) para mover el cursor a la siguiente

posición.

6. Presione el botón (+) o (-) para ajustar el tiempo

7. Mantenga presionado el botón de ajuste (3) durante dos segundos para

guardar los datos.

8. Si la unidad está en “TIMED MODE” (Modo Tiempo) presione y suelte el

interruptor de pedal para activar el ciclo de pulverización.

9. Si la unidad está en modo “INTERRUPT” (Interrumpir), mantenga

presionado el interruptor de pedal hasta que se haya completado el ciclo de dosificación. El ciclo de dosificación puede interrumpirse si se suelta el interruptor de pedal, y reanudarse cuando vuelve a presionarse el interruptor de pedal.

5.3 CONTROL DE LA BOMBA ROTATIVA TS5000 ESTÁNDAR

PRECAUCIÓN: Debe instalarse un filtro de 5 micras (TSD800-6) con la unidad para garantizar un filtrado correcto del aire.

TO AIR SOURCE

321

Figura 6.0

Elementos Descripción Elementos Descripción

1 Botón de

encendido

6 Perilla del regulador de

aire a presión

2 Botón de modo 7 Interruptor de pedal 3 Botón de ajuste 8 Bomba rotativa TS5000

(no incluida)

4 Pantalla LCD 9 Filtro de aire 5 Adaptador de

corriente

10 Reserva de materiales

(no incluida)

5.3.1 Conexión de la unidad: (Consulte la Figura 6.0 para obtener detalles)

1. Conecte el cable de alimentación, el interrupto r de pedal y la manguera de

aire a la parte posterior de la unidad.

2. Conecte el cable del motor al Puerto C.

3. Conecte la manguera de aire de la jeringa al Puerto B (señal de aire

regulado, pulsado). Si se requiere una presión de aire constante, conecte la manguera de aire de la jeringa al puerto de salida auxiliar de aire ubicado en la parte de atrás de la unidad, puerto n.° 13 en la Figura 1.0.

4. Presione el botón de encendido (1) para encender la unidad.

5. Presione el botón de modo (2) y de configuración (3) simultáneamente

hasta que aparezca el texto “PUMP” (Bomba) en la esquina superior

derecha de la pantalla.

Programa No

Voltaje de la línea de entrada

Tiempo de dosification

Tiempo de reversa

Modo de ciclo

P1 TIMED MODE PUMP

20.000V 1

0.100S A: 15 PSI

0.050S B: 15 PSI

Tipo de control

Contador

Puerto A de presión (no usar)

Puerto B de presión Regulada

Figura 7.0

5.3.2 Sele cc ión de progr ama:

Siga los pasos 1 a 4 de la Sección 5.1.2

5.3.3 Configurac ión de l cic l o de dosificación manual/de purga:

1. Active la presión de aire girando la perilla del regulador de aire a presión

(6) hasta que se indique la presión deseada en la Pantalla.

2. Presione el botón de modo (2) hasta que aparezca el texto “PURGE”

(Purgar) en la Pantalla.

3. Mantenga presionado el interruptor de pedal para activar el ciclo manual.

Siga las instrucciones a continuación para ajustar el tiempo de reversa del motor y el voltaje de la línea de salida:

4. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración. Se resaltará el tiempo de reversa del motor.

5. Presione el botón (+) o (-) para ajustar el tiempo de reversa del motor.

6. Mantenga presionado el botón de ajuste (3) durante dos segundos para

mover el cursor al voltaje de la línea de salida.

7. Presione el botón (+) o (-) para cambiar el valor de voltaje.

8. Mantenga presionado el botón de ajuste (3) durante dos segundos para

guardar los datos.

9. Mantenga presionado el interruptor de pedal para activar el ciclo manual.

5.3.4 Configurac ión de l cic l o de dosificación automática:

1. Presione el botón de modo (2) para seleccionar “TIMED MODE” (Modo

Tiempo) o el modo “INTERRUPT” (Interrumpir).

2. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración. Se resaltará el tiempo de dosificación (DISP).

3. Presione el botón (+) o (-) para ajustar el tiempo.

4. Mantenga presionado el botón de ajuste (3) durante dos segundos para

mover el cursor al tiempo de reversa.

5. Presione el botón (+) o (-) para ajustar el tiempo de reversa.

6. Presione el botón de ajuste (3) para mover el cursor a la siguiente

posición.

7. Mantenga presionado el botón de ajuste (3) durante dos segundos para

mover el cursor al voltaje de la línea de salida.

8. Presione el botón (+) o (-) para cambiar el valor de voltaje.

9. Mantenga presionado el botón de ajuste (3) durante dos segundos para

guardar los datos.

10. Si la unidad está en “TIMED MODE” (Modo Tiempo) presione y suelte el

interruptor de pedal para activar el ciclo de tiempo de dosificación.

11. Si la unidad está en modo “INTERRUPT” (Interrumpir), mantenga

5.4 CONTROL DE LA BOMBA ROTATIVA CON MOTOR CODIFICADOR

Los procedimientos de control de la bomba rotativa con motor codificador son muy similares a los procedimientos de control de la bomba rotativa estándar. Los valores de conteo del codificador van desde 1 hasta 60.000.

5.4.1 Conexión de la unidad: Consulte la Figura 6.0 para obtener detalles

1. Conecte el cable de alimentación, el interrupto r de pedal y la manguera de

aire a la parte posterior de la unidad.

2. Conecte el cable del motor codificador al Puerto C.

Nota: El cable del motor codificador, TSECABLE, debe comprarse por separado.

3. Conecte la manguera de aire de la jeringa al Puerto B (señal de aire

4. Presione el botón de encendido (1) para encender la unidad.

5. Presione el botón de modo (2) y de configuración (3) simultáneamente

hasta que aparezca el texto “PUMP-E” (Pulverizador con codificador) en la esquina superior derecha de la pantalla.

Programa No

Voltaje de la

línea de entrada

Conteo del codificator

Conteo del codificador en reversa

Modo de ciclo

P1 TIMED MODE PUMP-E

20.000V 1 10000P A: 15 PSI 1P B: 15 PSI

Tipo de control

Contador

Puerto A de presión (no

Puerto B de presión Regulada

Figura 8.0

5.4.2 Selección de programa: Siga los pasos de la Sección 5.3.2

5.4.3 Configuración del ciclo de dosificación manual/de purga: Siga los pasos

de la Sección 5.3.3

5.4.4 Configuración del ciclo de dosificación automática: Siga los pasos de la

Sección 5.3.4

Figura 9.0

5.5 CONTADOR DE CICLOS (Consulte la Figura 9.0)

El contador de ciclos registra las cantidades de ciclos de dosificación automática que se activan. Pueden registrarse hasta 60.000 ciclos. Para reiniciar el contador, siga los pasos que se indican a continuación:

1. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración.

2. Mantenga presionado el botón de ajuste (3) y el botón de modo (2)

simultáneamente para borrar el contador.

3. Mantenga presionado el botón de ajuste (3) durante dos segundos para salir de

la pantalla de configuración.

5.6 CAMBIO DE LA UNIDAD DE PRESIÓN INDICADA (Consulte la Figura 9.0)

La unidad de presión indicada predeterminada es “psi”. Para cambiar la unidad de presión indicada a “barios”, siga los pasos que se indican a continuación:

1. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración.

2. Presione los botones (+) y (-) simultáneamente dos veces. La unidad “psi”

parpadeará.

3. Presione el botón de ajuste (3) y el botón (+) simultáneamente para cambiar

la unidad de presión indicada a “barios”. Repita este paso para cambiar la unidad de presión indicada nuevamente a “psi”

4. Mantenga presionado el botón de ajuste (3) durante dos segundos para salir

de la pantalla de configuración.

5.7 CONFIGURACIÓN DE BAJA PRESIÓN (Consulte la Figura 9.0)

La configuración de baja presión viene preconfigurada de fábrica en 70 psi (4,8 barios). Cuando la presión suministrada caiga por debajo de los 70 psi (4,8 barios), la unidad no funcionará. Para cambiar el punto de ajuste de baja presión, siga los pasos que se indican a continuación:

1. Configure el ciclo de dosificación en el modo “TIMED MODE” (Modo

Tiempo).

2. Mantenga presionado el botón de ajuste (3) durante dos segundos para

ingresar en la pantalla de configuración.

3. Presione los botones (+) y (-) simultáneamente, el punto de ajuste de baja

presión aparecerá en la pantalla, como se muestra en la Figura 6.0.

4. Presione el botón de ajuste (3) y el botón (+) simultáneamente para aumentar

el punto de ajuste.

5. Presione el botón de ajuste (3) y el botón (-) simultáneamente para reducir el

punto de ajuste.

6. Mantenga presionado el botón de ajuste (3) durante dos segundos para guardar

los datos.

6. SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE CORRECCIÓN

La pantalla LCD no se ilumina

El sistema no funciona

El sistema no acumula presión

El motor no responde

P1 TIMED MODE VALVE DISP: 0.100 70 psi

Figura 10.0

• No hay entrada de

corriente

• La presión suministrada

ha caído por deba jo de la presión preconfigurada

• El interruptor de pedal

no está conectado o está mal conectado

• Interruptor de pedal con

fallas

• Cable roto o suelto en

el interior de la unidad

• Solenoide con fallas

• Tarjeta de PC con fallas

• Presión de aire

insuficiente

• Las mangueras de aire

no están conectadas

• Falla del regulador

• El interruptor de pedal

está suelto

Punto de ajuste de baja presión

• Revise las conexiones

del cable de alimentación

• Encienda

• Aumente la presión

suministrada

• Revise la conexión del

interruptor de pedal

• El interruptor de pedal

requiere reparación o hay que reemplazarlo

• Desenchufe el cable de

alimentación y desconecte el suministro de aire. Retire la cubierta y busque cables rotos o sueltos

• Reemplace el solenoide

• Reemplace la tarjeta de

• Aumente la presión del

suministro de aire

• Revise la conexión

• Reemplace el regulador

• Revise la conexión del

interruptor de pedal

• El cable del motor está

suelto

• El voltaje de la línea de

entrada es insuficiente

• El tiempo de

dosificación es

insuficiente Dosificación irregular

7. MANTENIMIENTO

El dosificador está diseñado y fabricado para estar relativamente libre de mantenimiento. Para garantizar una operación satisfactoria, siga los pasos que se indican a continuación:

1. Asegúrese de que el suministro de aire esté limpio y seco.

2. Evite conectar la unidad con excesiva humedad o saturación de solventes.

3. Evite conectar el suministro de aire si se superan los 100 psi (6,9 barios).

4. Utilice únicamente alcohol amílico para limpiar la superficie exterior de la

cubierta principal.

5. Utilice únicamente un paño suave para limpiar la pantalla LCD.

8. REPUESTOS Y ACCESORIOS

Para obtener información acerca de los repuestos y accesorios de TS500R, consulte la página web de la Guía del usuario de TS500R en http://www.okinternational.com

9. GARANTÍA LIMITADA

OK International garantiza este producto al comprador original por un período de dos (2) años a partir de la fecha de compra como libre de defectos de material y mano de obra, excepto por el desgaste normal y en caso de abuso o instalación incorrecta. El producto o los componentes y subensamblajes defectuosos cubiertos por esta garantía serán reparados o reemplazados (a opción de OK International) sin cargo alguno. El cliente con un producto defectuoso bajo garantía deberá contactar a la oficina o al distribuidor de OK International más cercanos para obtener una autorización de devolución antes de enviar el producto al centro de servicio autorizado de OK International que se le asigne. Para conocer la información de contacto de la oficina o del distribuidor de OK International más cercanos, visite la página www.okinternational.com. OK International se reserva el derecho de realizar modificaciones en la ingeniería del producto sin previo aviso.

10. CONFIGURACIÓN DE E/S Y RETROALIMENTACIÓN DE FIN DE CICLO

• Para obtener más información acerca de la Configuración de E/S y el Interruptor de

fin de ciclo de TS500R, consulte la página web de la Guía del usuario de TS500R en

http://www.okinternational.com

• Burbujas de aire en el

adhesivo

• El tiempo de

dosificación es

insuficiente

• La aguja de

dosificación se traba

• Revise la conexión del

cable del motor

• Aumente el voltaje de la

línea de entrada

• Aumente el tiempo de

dosificación

• Quite el aire del material

• Aumente el tiempo de

dosificación

• Reemplace la aguja

7000-3820_C

TECHCON SYSTEMS TS500R User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
