BEDIENUNG UND INSTALLATION
TSB WP, TSB WP SOL
Warmwasser-Standspeicher
:: TSB 301 WP
:: TSB 302 WP
:: TSB 401 WP SOL
:: TSB 501 WP SOL
Page 2
BEDIENUNG
1. Allgemeine Hinweise .......................................................2
1.1 Sicherheitshinweise ........................................................2
1.2 Andere Markierungen in dieser Dokumentation .............. 3
1.3 Maßeinheiten ..................................................................3
2. Sicherheit........................................................................3
2.1 Bestimmungsgemäße Verwendung ................................3
2.2 Sicherheitshinweise ........................................................3
2.3 Prüfzeichen ..................................................................... 3
3. Gerätebeschreibung ....................................................... 3
4. Reinigung, Pege und Wartung ......................................4
4.1 Verbrauchsanzeige Signalanode ..................................... 4
4.2 Verkalkung ......................................................................4
5. Problembehebung ..........................................................4
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.
INSTALLATION
6. Sicherheit........................................................................5
6.1 Allgemeine Sicherheitshinweise ......................................5
6.2 Vorschriften, Normen und Bestimmungen ...................... 5
6.3 Wasserinstallation ...........................................................5
7. Gerätebeschreibung .......................................................5
7.1 Lieferumfang ................................................................... 5
7.2 Zubehör .......................................................................... 5
8. Vorbereitungen ...............................................................5
8.1 Montageort ..................................................................... 5
8.2 Transport ........................................................................ 6
9. Montage .........................................................................6
9.1 Speicherverkleidung demontieren / montieren ...............6
9.2 Signalanode kontrollieren ................................................6
9.3 Heizungsinstallation ........................................................6
9.4 Wasseranschluss und Sicherheitsgruppe montieren ......6
9.5 Thermometer und Warmwasserfühler montieren ............ 7
10. Inbetriebnahme ............................................................... 7
10 .1 Übergabe des Gerätes ...................................................7
11. Außerbetriebnahme ........................................................7
12. Störungsbehebung ......................................................... 7
12.1 Störungstabelle ............................................................... 7
13. Wartung ..........................................................................8
13 .1 Sicherheitsventil überprüfen ............................................8
13.2 Gerät entleeren ...............................................................8
13.3 Signalanode austauschen ...............................................8
13.4 Gerät reinigen und entkalken ..........................................8
14. Technische Daten ...........................................................8
14.1 Maße und Anschlüsse ....................................................8
14.2 Angaben zum Energieverbrauch ................................... 12
14.3 Technische Daten ......................................................... 12
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr
!
Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.
Hier stehen Maßnahmen zur Abwehr der Ge-
fahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
!
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun-
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun-
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren
Verletzung
Stromschlag
Verbrennung (Verbrennung, Verbrühung)
gen oder Tod zur Folge haben.
gen oder Tod zur Folge haben kann.
oder leichten Verletzungen führen kann.
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
2 TSB WP, TSB WP SOL www.tecalor.de
Page 3
BEDIENUNG
Sicherheit
1.2 Andere Markierungen in dieser Dokumentation
Hinweis
Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.
Lesen Sie die Hinweistexte sorgfältig durch.
Symbol Bedeutung
!
Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
Sachschaden (Geräte-, Folge-, Umweltschaden)
Geräteentsorgung
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, sind alle Maße in Mil­limeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist speziell zur Erwärmung von Trinkwasser mit Wärmepumpen geeignet.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Ge­brauch gehört auch das Beachten dieser Anleitung. Bei Ände­rungen oder Umbauten am Gerät erlischt jede Gewährleistung!
2.2 Sicherheitshinweise
WARNUNG Verbrennung Bei Auslauftemperaturen größer 43°C besteht Ver­brühungsgefahr.
WARNUNG Verletzung
!
Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, senso­rischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spie­len. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Hinweis
Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswas­ser aus dem Sicherheitsventil. Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fach­handwerker.
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
3. Gerätebeschreibung
Die Wärme vom Heizwasser der Wärmepumpe wird vom Glatt-Rohr-Wärmeübertrager an das Trinkwasser übertragen.
®
Der Stahl-Innenbehälter ist mit Spezial-Direktemail „anticor einem Thermometer und einer Signalanode ausgerüstet. Die Anode mit Verbrauchsanzeige ist ein Schutz des Innenbehälters vor Korrosion.
TSB 401 WP SOL | TSB 501 WP SOL
Die Geräte sind zusätzlich mit einem zweiten Wärmeübertrager zur solaren Warmwassererwärmung ausgestattet.
“,
www.tecalor.de TSB WP, TSB WP SOL 3
Page 4
BEDIENUNG
Reinigung, Pege und Wartung
4. Reinigung, Pege und Wartung
Lassen Sie die Funktion der Sicherheitsgruppe und die
elektrische Sicherheit des eingebauten Zubehörs regel­mäßig von einem Fachhandwerker prüfen.
Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel! Zur Pege und Reinigung des Gerätes
genügt ein feuchtes Tuch.
4.1 Verbrauchsanzeige Signalanode
Sachschaden
!
Wenn die Verbrauchsanzeige von der weißen auf eine rote Färbung umgeschlagen ist, lassen Sie die Sig­nalanode von einem Fachhandwerker kontrollieren und gegebenenfalls austauschen.
1
1 Verbrauchsanzeige Signalanode 2 weiß = Anode ok 3 rot = Kontrolle vom Fachhandwerker notwendig
2
3
5. Problembehebung
Rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer
vom Typenschild mit (000000-0000-000000):
Nr. 000000-0000-000000
D0000052017
26_03_20_0001
4.2 Verkalkung
Fast jedes Wasser scheidet bei hohen Temperaturen
Kalk aus. Dieser setzt sich im Gerät ab und beeinusst
die Funktion und Lebensdauer des Gerätes. Falls Sie
einen Elektro-Heizansch eingebaut haben, müssen die
Heizkörper deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.
Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal­kungsmitteln entfernen.
4 TSB WP, TSB WP SOL www.tecalor.de
Page 5
INSTALLATION
Sicherheit
INSTALLATION
6. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.
6.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebs­sicherheit nur, wenn die für das Gerät bestimmten originalen Ersatzteile verwendet werden.
6.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschrif­ten und Bestimmungen.
6.3 Wasserinstallation
6.3.1 Kaltwasserleitung
Als Werkstoffe sind Stahl- oder Kupferrohre oder Kunst­stoff-Rohrsysteme zugelassen.
Ein Sicherheitsventil ist erforderlich.
6.3.2 Warmwasserleitung
Als Werkstoffe sind Kupfer, Edelstahl oder Kunststoff-Rohrsys­teme zugelassen.
7. Gerätebeschreibung
7.1 Lieferumfang
Mit dem Gerät werden geliefert:
:: Kaltwasserzulaufrohr mit Flachdichtung :: Kleberosetten für Anschlussleitungen :: Warmwasserfühler :: Stellfüße :: Befestigungsbänder mit Verschlusselement :: Thermometer (im Lieferzustand im Warmwasser-Auslauf) :: Übergangsstück mit Flachdichtung für den Anschluss
einer Zirkulationsleitung
7.2 Zubehör
In Abhängigkeit vom Ruhedruck sind Sicherheitsgruppen und Druckminderventile erhältlich. Diese bauartgeprüften Sicher­heitsgruppen schützen das Gerät vor unzulässigen Drucküber­schreitungen.
Falls der Einbau eine Stabanode von oben nicht möglich ist, installieren Sie eine Signal-Gliederanode.
Als Zubehör sind Elektro-Heizansche erhältlich.
8. Vorbereitungen
8.1 Montageort
Montieren Sie das Gerät immer in einem frostfreien Raum in der Nähe der Entnahmestelle.
Sachschaden
!
Beim gleichzeitigen Einsatz von Kunststoff-Rohrsys-
temen und dem Einbau eines Elektro-Heizansches beachten Sie die maximal zulässige Temperatur/ den
maximal zulässigen Druck im Kapitel „Technische
Daten/ Datentabelle“.
Das Gerät muss mit Druck-Armaturen betrieben werden!
26_03_20_0008
Mit den Stellfüßen können Sie Bodenunebenheiten
ausgleichen.
www.tecalor.de TSB WP, TSB WP SOL 5
Page 6
INSTALLATION
Montage
8.2 Transport
Sachschaden
!
Für den Transport zum Aufstellort empfehlen wir, die Speicherverkleidung zu demontieren, damit diese nicht beschmutzt oder beschädigt wird.

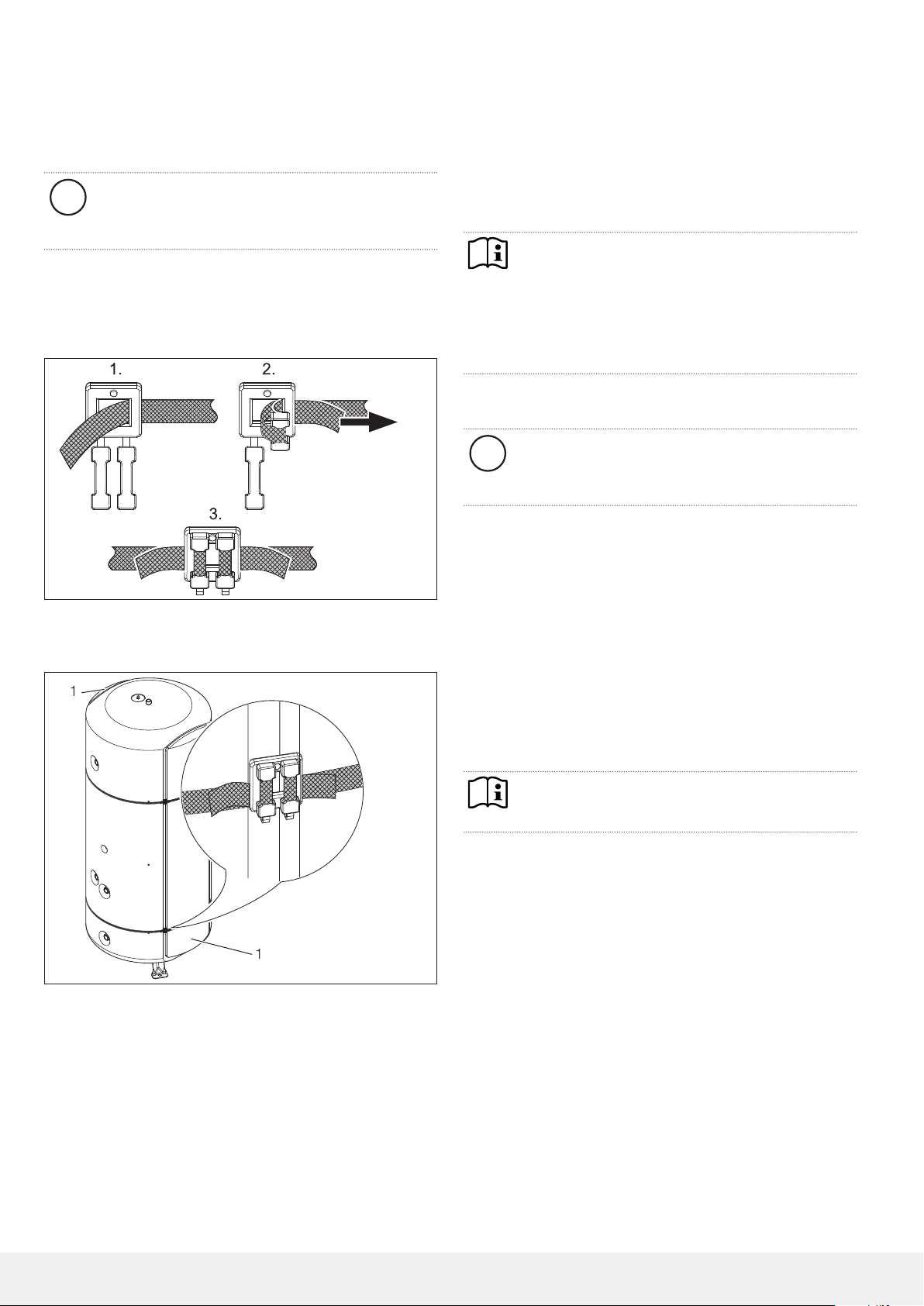

TSB 501 WP SOL
Bei engen Transportwegen können Sie die beiden seitli-
chen Wärmedämmsegmente abnehmen. Hierzu müssen Sie die Speicherverkleidung entfernen.
Nutzen Sie die Befestigungsbänder, um die Wär-
medämmsegmente nach dem Transport wieder zu montieren.
1
9. Montage
9.1 Speicherverkleidung demontieren / montieren
Hinweis
Öffnen oder entfernen Sie bevor
Sie die Zirkulations- und Wärmeübertragerlei­tungen montieren. Montieren Sie die Speicherverkleidung vor dem Einbau eines
Elektro-Heizansches.
Montieren Sie die Sockelblende nach der Dichtheits­kontrolle.
9.2 Signalanode kontrollieren
Sachschaden
!
Das Gerät darf nicht ohne oder mit beschädigter Ver­brauchsanzeige betrieben werden, da sonst nach Ab­nutzung der Anode Wasser austritt.
9.3 Heizungsinstallation
Vor Anschluss der Heizwasserleitungen müssen Sie die
26_03_20_0003
Wärmeübertrager mit Wasser durchspülen.
TSB401WPSOL | TSB 501 WP SOL ohne
Solarinstallation
Sie können die beiden Wärmeübertrager an den An-
schlüssen „WP Heizung Rücklauf“ und „Solar Vorlauf“ (siehe Kapitel „Technische Daten / Maße und Anschlüsse) verbinden.
die Speicherverkleidung,
1
1 seitliches Wärmedämmsegment
Achten Sie darauf, dass die Verschlüsse in der Fuge zwi-
schen einem seitlichen Wärmedämmsegment und der Wärmedämmung des Behälters liegen.
9.4 Wasseranschluss und Sicherheitsgruppe montieren
Hinweis
Führen Sie alle Wasseranschluss- und Installationsar­beiten nach Vorschrift aus.
Spülen Sie die Leitung gut durch.Eine Zirkulationsleitung montieren Sie am Anschluss „Zir-
kulation“ (siehe Kapitel „Technische Daten/ Maße und
Anschlüsse“). Schrauben Sie das beiliegende Übergangs­stück mit Flachdichtung und einer Verlängerung auf.
Montieren Sie die Warmwasser-Auslaueitung und die
26_03_20_0004
Kaltwasser-Zulaueitung mit der Sicherheitsgruppe.
Beachten Sie dabei, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen.
6 TSB WP, TSB WP SOL www.tecalor.de
Page 7
INSTALLATION
Inbetriebnahme
1 2

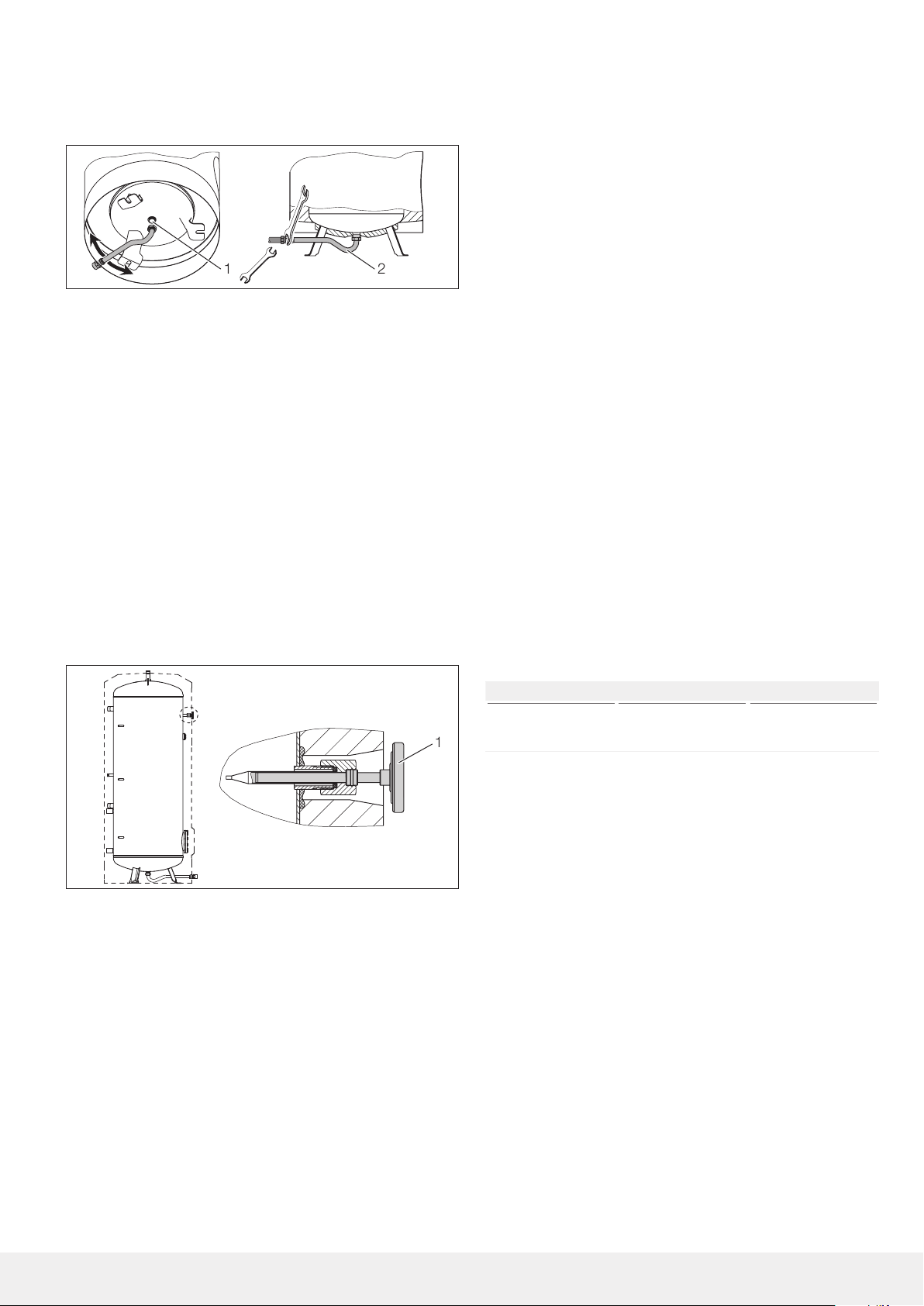

1 Kaltwasser Anschluss 2 Kaltwasser Zulaufrohr
Schließen Sie den Kaltwasser Anschluss direkt an
oder montieren Sie das Anschlussrohr zwischen den Standfüßen.
Halten Sie beim Verschrauben mit einem Schlüssel
(Schlüsselweite 36) dagegen.
Kontrollieren Sie die Stabilität des Anschlussrohres und
befestigen Sie es gegebenenfalls zusätzlich.
Dimensionieren Sie die Abussleitung so, dass bei voll
geöffnetem Sicher heitsventil das Wasser ungehindert ablaufen kann. Die Abblase öffnung des Sicherheitsventils muss zur Atmosphäre hin geöffnet bleiben.
Montieren Sie die Abblaseleitung der Sicherheitsgruppe
mit einer stetigen Abwärtsneigung.
Berücksichtigen Sie die Hinweise in der Installationsan-
weisung der Sicherheitsgruppe.
10. Inbetriebnahme
Öffnen Sie eine nachgeschaltete Entnahmestelle so lange,
bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
Entlüften Sie die Wärmeübertrager nach dem Befüllen
des Wärmepumpensystems.
Montieren und kontrollieren Sie gegebenenfalls das
26_02_09_0035
Zubehör.
Überprüfen Sie die Funktionsfähigkeit des
Sicherheitsventils.
Überprüfen Sie die korrekte Anzeige der Warmwasser-
temperatur am Regelgerät der Wärmepumpe.
10.1 Übergabe des Gerätes
Erklären Sie dem Benutzer die Funktion des Gerätes und
machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
Weisen Sie den Benutzer auf mögliche Gefahren hin, spe-
ziell die Verbrühungsgefahr.
Übergeben Sie diese Anweisung.
11. Außerbetriebnahme
Trennen Sie gegebenenfalls das Gerät mit der Sicherung
in der Hausinstallation von der Netzspannung.
Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät
entleeren“.
9.5 Thermometer und Warmwasserfühler montieren
1 Thermometer
Stecken Sie das Thermometer bis zum Anschlag ein und
richten es aus.
Stecken Sie den Warmwasserfühler bis zum Anschlag in
die Tauchhülse für den Sensor WP Vorlauf (empfohlene Energiesparposition) oder für den Sensor WP Rücklauf (hoher Warmwasserkomfort).
12. Störungsbehebung
12.1 Störungstabelle
Störung Ursache Behebung
Das Sicherheitsventil tropft bei ausgeschal-
1
teter Heizung.
26_03_20_0005
Der Ventilsitz ist ver­schmutzt.
Reinigen Sie den Ven­tilsitz.
www.tecalor.de TSB WP, TSB WP SOL 7
Page 8
INSTALLATION
c06
Wartung
13. Wartung
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati­onsarbeiten nach Vorschrift aus.
Wenn Sie das Gerät entleeren müssen, beachten Sie das Ka­pitel „Gerät entleeren“.
13.1 Sicherheitsventil überprüfen
Lüften Sie das Sicherheitsventil an der Sicherheitsgruppe
regelmäßig an, bis der volle Wasserstrahl ausläuft.
13.2 Gerät entleeren
WARNUNG Verbrennung
Beim Entleeren kann heißes Wasser austreten.
Falls der Speicher für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, ist folgendermaßen vorzugehen:
Schließen Sie das Absperrventil in der
Kaltwasserzuleitung.
Öffnen Sie die Warmwasserventile aller Entnahmestel len.Entleeren Sie das Gerät über das Entlee rungsventil der
Sicherheitsgruppe.
14. Technische Daten
14.1 Maße und Anschlüsse

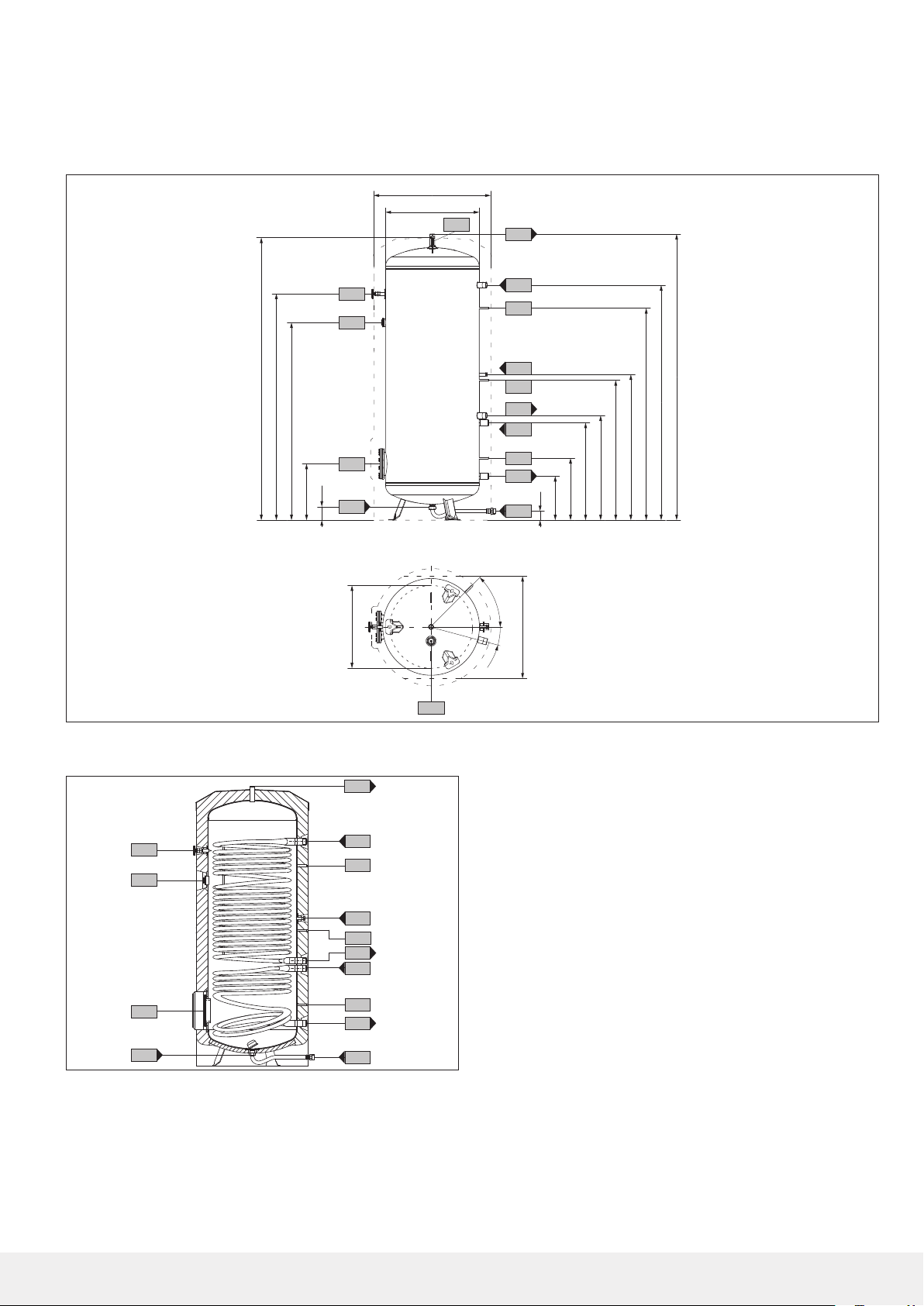

TSB 301 WP
h43
i07
i01
c01
c06
h01
d07
c10
h02
d08
c03
13.3 Signalanode austauschen
Tauschen Sie die Signalanode aus, wenn sie verbraucht
ist. Achten Sie dabei auf eine gute Verbindung zwischen Anode und Behälter (maximaler Übergangswiderstand
0,3Ω).
13.4 Gerät reinigen und entkalken
1
1
1 Abdrückgewinde
Nutzen Sie die Abdrückgewinde, um die Flanschplatte
vom Flanschstutzen zu lösen.
Anzugsdrehmoment der Flanschschrauben siehe Kapitel „Technische Daten / Maße und Anschlüsse“.
Verwenden Sie keine Entkalkungspumpe.Behandeln Sie die Behälteroberäche und die Signalano-
de nicht mit Entkalkungsmitteln.
i18
D0000017377
h43
i07
26_03_01_0847
i01
c01
h01
d07
c10
h02
d08
c03
D0000039811
8 TSB WP, TSB WP SOL www.tecalor.de
Page 9
INSTALLATION
c06
Technische Daten

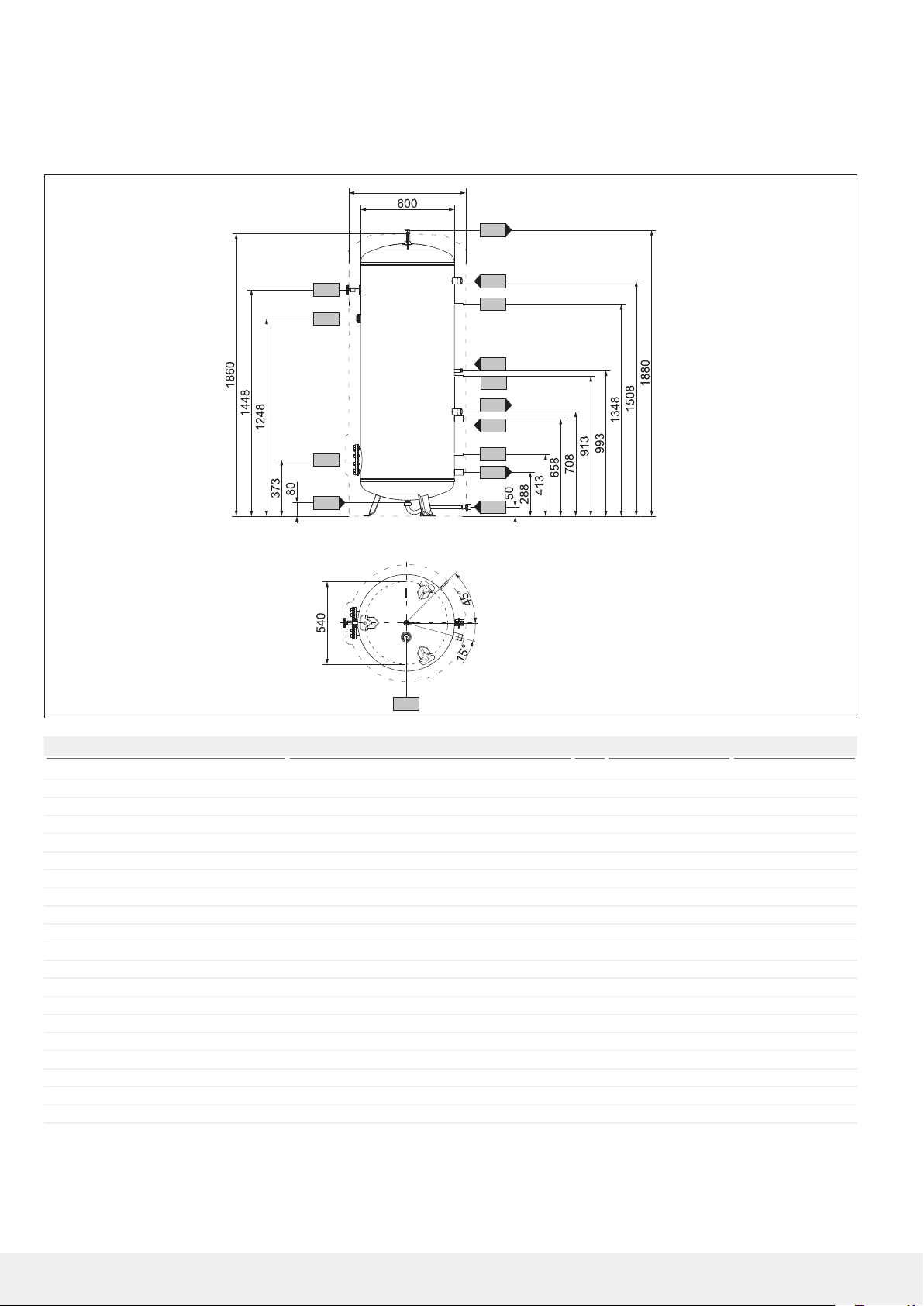

TSB 302 WP
d07
h43
i07
i01
c01
c06
d07
h01
c10
h02
d08
c03
i18
h43
i07
i01
c01
D0000017379
h01
c10
h02
d08
c03
D0000039810
TSB 301 WP TSB 302 WP
c01 Kaltwasser Zulauf Außengewinde G 1 A G 1 A c03 Kaltwasser Zulaufrohr Außengewinde G 1 A G 1 A Anzugsdrehmoment Nm 100 100 c06 Warmwasser Auslauf Außengewinde G 1 A G 1 A c10 Zirkulation Außengewinde G 1/2 A G 1/2 A d07 WP Heizung Vorlauf Innengewinde G 1 1/2 G 1 1/2 d08 WP Heizung Rücklauf Innengewinde G 1 1/2 G 1 1/2 h01 Fühler WP Vorlauf Durchmesser mm 9,5 9,5 h02 Fühler WP Rücklauf Durchmesser mm 9,5 9,5 h43 Thermometer Durchmesser mm 9,5 9,5 i01 Flansch Durchmesser mm 210 210 Lochkreisdurchmesser mm 180 180 Schrauben M 12 M 12 Anzugsdrehmoment Nm 55 55 i07 elektr. Not-/Zusatzheizung Innengewinde G 1 1/2 G 1 1/2 i18 Schutzanode Innengewinde G 1 1/4 G 1 1/4
www.tecalor.de TSB WP, TSB WP SOL 9
Page 10
INSTALLATION
750
Technische Daten

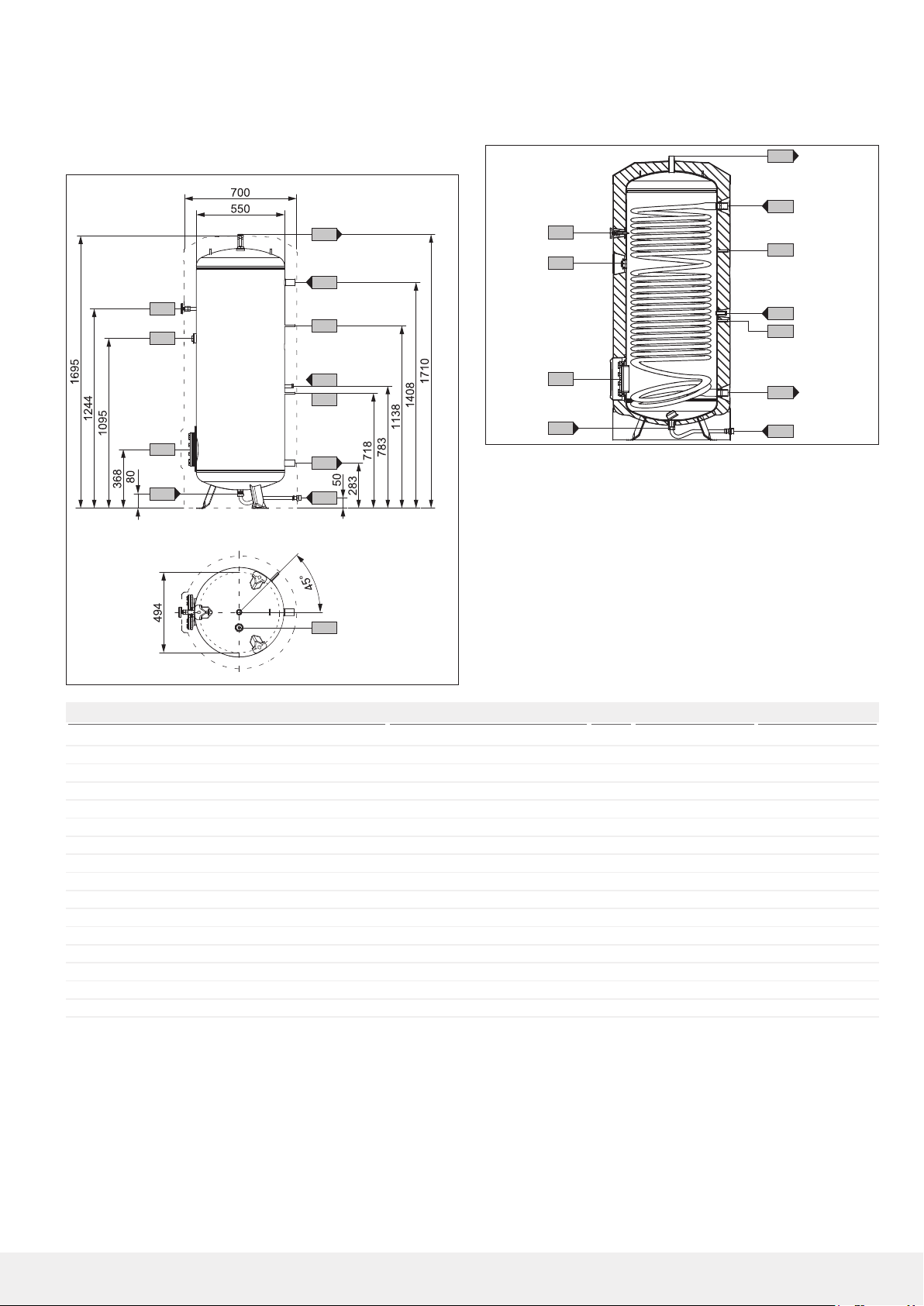

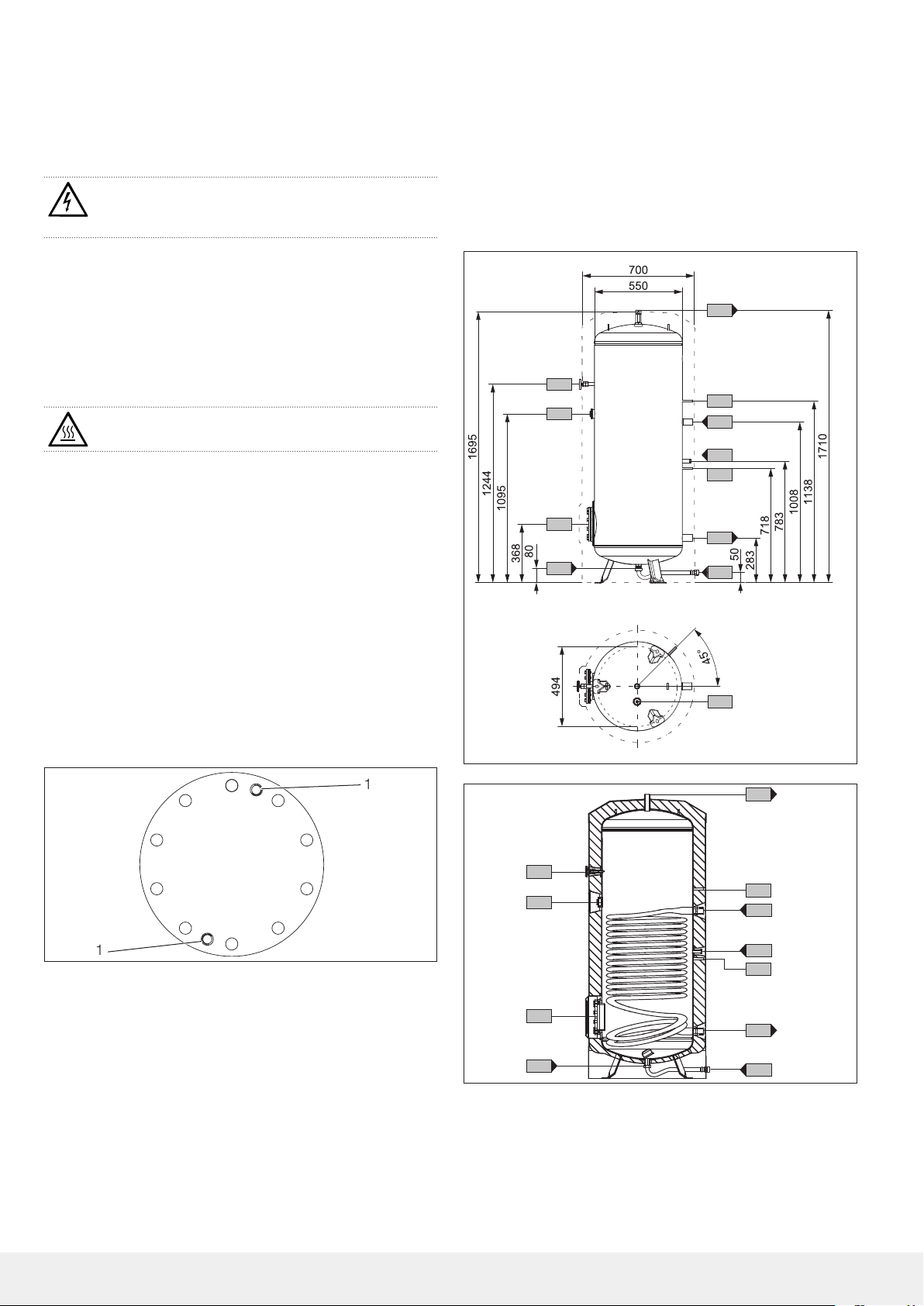

TSB 401 WP SOL
c06
h43
i07
i01
c01
i18
d07
h01
c10
h02
d08
d25
h28
d26
c03
D0000017381
TSB 401 WP SOL TSB 501 WP SOL
a23 Gerät Breite ohne seitliche Wärmedämmsegmente mm 690 c01 Kaltwasser Zulauf Außengewinde G 1 A G 1 A c03 Kaltwasser Zulaufrohr Außengewinde G 1 A G 1 A Anzugsdrehmoment Nm 10 0 100 c06 Warmwasser Auslauf Außengewinde G 1 A G 1 A c10 Zirkulation Außengewinde G 1/2 A G 1/2 A d07 WP Heizung Vorlauf Innengewinde G 1 1/2 G 1 1/2 d08 WP Heizung Rücklauf Innengewinde G 1 1/2 G 1 1/2 d25 Solar Vorlauf Innengewinde G 1 1/2 G 1 1/2 d26 Solar Rücklauf Innengewinde G 1 1/2 G 1 1/2 h01 Fühler WP Vorlauf Durchmesser mm 9,5 9,5 h02 Fühler WP Rücklauf Durchmesser mm 9,5 9,5 h28 Fühler Solar Speicher Durchmesser mm 9,5 9,5 h43 Thermometer Durchmesser mm 9,5 9,5 i01 Flansch Durchmesser mm 210 210 Lochkreisdurchmesser mm 18 0 180 Schrauben M 12 M 12 Anzugsdrehmoment Nm 55 55 i07 elektr. Not-/Zusatzheizung Innengewinde G 1 1/2 G 1 1/2 i18 Schutzanode Innengewinde G 1 1/4 G 1 1/4
10 TSB WP, TSB WP SOL www.tecalor.de
Page 11
INSTALLATION
c06
Technische Daten
TSB 501 WP SOL
810 650
i18
c06
1860
1570
1372
389
80
h43
i07
i01
c01
560
i18
15°
45°
d07
h01
c10
h02
d08
d25
h28
d26
c03
690
50
307
432
677
727
927
1012
1472
1988
1632
D0000017386
TSB 401 WP SOL, TSB 501 WP SOL
h43
i07
i01
c01
d07
h01
c10
h02 d08 d25
h28
d26
c03
D0000039812
www.tecalor.de TSB WP, TSB WP SOL 11
Page 12
INSTALLATION
Technische Daten
14.2 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchs­relevanter Produkte (ErP).
TSB 301 WP TSB 302 WP TSB 401 WP SOL TSB 501 WP SOL
190 115 190116 19 0117 227638 Hersteller tecalor tecalor tecalor tecalor Energieeffizienzklasse C C C C Speichervolumen l 321,0 318,5 429,0 535,7 Warmhalteverluste W 87,5 87, 5 10 0,0 100,0
14.3 Technische Daten
TSB 301 WP TSB 302 WP TSB 401 WP SOL TSB 501 WP SOL
190115 190116 190117 227638 Hydraulische Daten Nenninhalt l 301 290 395 495 Inhalt Wärmeübertrager oben l 20 28,4 25,2 31,7 Inhalt Wärmeübertrager unten l 9,2 9,2 Fläche Wärmeübertrager oben m² 3,2 4,8 4,0 5,0 Fläche Wärmeübertrager unten m² 1,4 1,4 Druckverlust bei 1,0 m³/h Wärmeübertrager oben hPa 37 56 47 58 Druckverlust bei 1,0 m³/h Wärmeübertrager unten hPa 17 17 Mischwassermenge 40 °C (15 °C/60 °C) l 529 514 681 857 Einsatzgrenzen Max. zulässiger Druck MPa 1 1 1 1 Prüfdruck MPa 1,5 1,5 1,5 1,5 Max. zulässige Temperatur °C 95 95 95 95 Max. Durchflussmenge l/min 38 38 45 50 Max. empfohlene Kollektoraperturfläche m² 8 10 Energetische Daten Energieeffizienzklasse C C C C Bereitschaftsenergieverbrauch/24 h bei 65 °C kWh 2,1 2,1 2,4 2,4 Anschlüsse Anschluss Not-/Zusatzheizung G 1 1/2 G 1 1/2 G 1 1/2 G 1 1/2 Dimensionen Höhe mm 1710 1710 1880 1988 Durchmesser mm 700 700 750 810 Kippmaß mm 1750 175 0 1930 2035 Gewichte Gewicht gefüllt kg 445 457 595 730 Gewicht leer kg 142 184 189 222
12 TSB WP, TSB WP SOL www.tecalor.de
Page 13
KUNDENDIENST UND GARANTIE
Erreichbarkeit
Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
Rufen Sie uns an: 05531 70 2-111 oder schreiben Sie uns: tecalor GmbH
- Kundendienst -
Fürstenberger Straße 77, 37603 Holzminden E-Mail: [email protected] Fax: 05531 702-95890
Weitere Anschriften sind auf der letzten Seite aufgeführt. Unseren Kundendienst erreichen Sie telefonisch rund um die
Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszei­ten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonder­service bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn­und Feiertagen werden höhere Preise berechnet.
Garantiebedingungen
Diese Garantiebedingungen regeln zusätzliche Garantieleis­tungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sons­tigen Vertragspartnern sind nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neu­geräte erworben werden. Ein Garantievertrag kommt nicht zu­stande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garan­tiedauer auftritt. Die Garantie umfasst jedoch keine Leistun­gen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie un­sachgemäßer Einregulierung, Bedienung oder unsachgemä­ßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder
unterlassener Wartung, Witterungs einüssen oder sonstigen
Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe
oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.
Die Garantieleistung umfasst die sorgfältige Prüfung des Ge­rätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.
Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzli­cher Gewährleistungsan sprüche gegen andere Vertragspartner
Leistungen erhalten hat, entfällt eine Leistungs picht von uns.
Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Dieb­stahl, Feuer, Aufruhr o. ä. Ursachen.
Über die vorstehend zugesagten Garantie leistungen hinaus­gehend kann der Endkunde nach dieser Garantie keine An­sprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend ma­chen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.
Garantiedauer
Für im privaten Haushalt eingesetzte Geräte beträgt die Ga­rantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) be­trägt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.
Garantieleistungen führen nicht zu einer Verlängerung der Ga­rantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrach­ten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiedauer, inner­halb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantie nachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbene, jedoch außer­halb Deutschlands eingesetzte Geräte
Wir sind nicht verpichtet, Garantieleistungen außerhalb der
Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche An­sprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Ga­rantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesell­schaft bzw. des Importeurs.
www.tecalor.de TSB WP, TSB WP SOL 13
Page 14
UMWELT UND RECYCLING
Entsorgung von Transport- und Verkaufsverpackungsmaterial
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach­gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk/ Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um­weltschonende Aufarbeitung der Verpackungen.
Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.
Entsorgung von Altgeräten in Deutschland
Geräteentsorgung
Die mit diesem Symbol gekennzeichneten Geräte dür­fen nicht mit dem Hausmüll entsorgt werden.
Als Hersteller sorgen wir im Rahmen der Produktverantwor­tung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Ent­sorgung erhalten Sie über Ihre Kommune oder Ihren Fach­handwerker/ Fachhändler.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.
Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu ent­lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.
Entsorgung außerhalb Deutschlands
Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.
14 TSB WP, TSB WP SOL www.tecalor.de
Page 15
NOTIZEN
www.tecalor.de TSB WP, TSB WP SOL 15
Page 16
SERVICE-CENTER
VERTRIEB
Telefon 05531 99068-95082 Fax 05531 99068-712 E-Mail [email protected]
KUNDENDIENST
Te lefo n 055 31 7 02-111 Fax 05531 702-95890 E-Mail [email protected] Montag – Donnerstag 07:15 – 18:00 Uhr Freitag 07:15 – 17:00 Uhr
TECHNIK
Telefon 05531 99068-95083 Fax 05531 99068-714 E-Mail [email protected] Montag – Freitag 07:30 – 17:00 Uhr
ERSATZTEIL-VERKAUF
Telefon 05531 702-906340 Fax 05531 702-95335 E-Mail [email protected] Montag – Donnerstag 07:15 – 18:00 Uhr Freitag 07:15 – 17:00 Uhr
4<AMHCMN=hdcfcg>
tecalor GmbH
Fürstenberger Str. 77 – 37603 Holzminden Telefon 05531 99068-700 – Fax 05531 99068-712 [email protected] – www.tecalor.de
A 273252-38809-9051
Loading...
