Page 1
1:8 SCALE 4WD ELECTRIC TRUGGY
TR8TE CHASSIS
Page 2
Notiz
This manual is written in german language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Danke das Sie sich für das Produkt Torch E Offroad Truggy von Team C entschieden haben. Diese
Anleitung hilft Ihnen beim Zusammenbau des Torch E. Bitte nehmen Sie sich Zeit und lesen Sie sich die
Anleitung genau durch.
Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen
abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen
oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.
Generelle Information
DAS IST KEIN SPIELZUG!
Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.
Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in
überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren
gefahren werden.
Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.
Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.
Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.
Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder
Wartungsschäden werden nicht von der Gewährleistung abgedeckt.
Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.
Nitro Modelle dürfen nur außerhalb von Gebäuden gefahren werden. Inhalieren von Auspuffabgasen
kann zu gesundheitlichen Schäden führen.
Bewahren Sie Chemikalien unzugänglich von Kindern auf.
Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein
sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.
Page 3
Notice
This manual is written in english language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Thank you for purchasing this Torch E Electric Truggy by Team C. This manual shows instructions and
tips to built and maintain your Torch E. Please take some time to read through to get familiar with the
shown steps.
We continually improve our products, due to that, actual parts my be different to the illustrations.
Please check our website for the latest versions manuals and tips before you start to built this model.
Generall Information
THIS IS NOT A TOY!
Not suitable for children under 14 years of age without adult supervision.
This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,
environmentally areas or near children or animals.
This model contains rotationg parts and parts which become hot during operation. Care must been
taken to avoid damage or injuries.
This product may require some assembly and routine maintance.
This product is covered by warranty based on material defectives. Crash damage or maintenance
failures are not covered under warranty.
Batteries should be used in good condition only, and need to be fully charged.
Nitro models should be driven outside of buildings only. Inhaling exhaust gases could cause health
damage.
Keep chemicals stored out of the range of small children.
Make sure your model and equipment is in perfect condition before you use it, to ensure savety
and fun while driving.
Page 4
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
反向开关

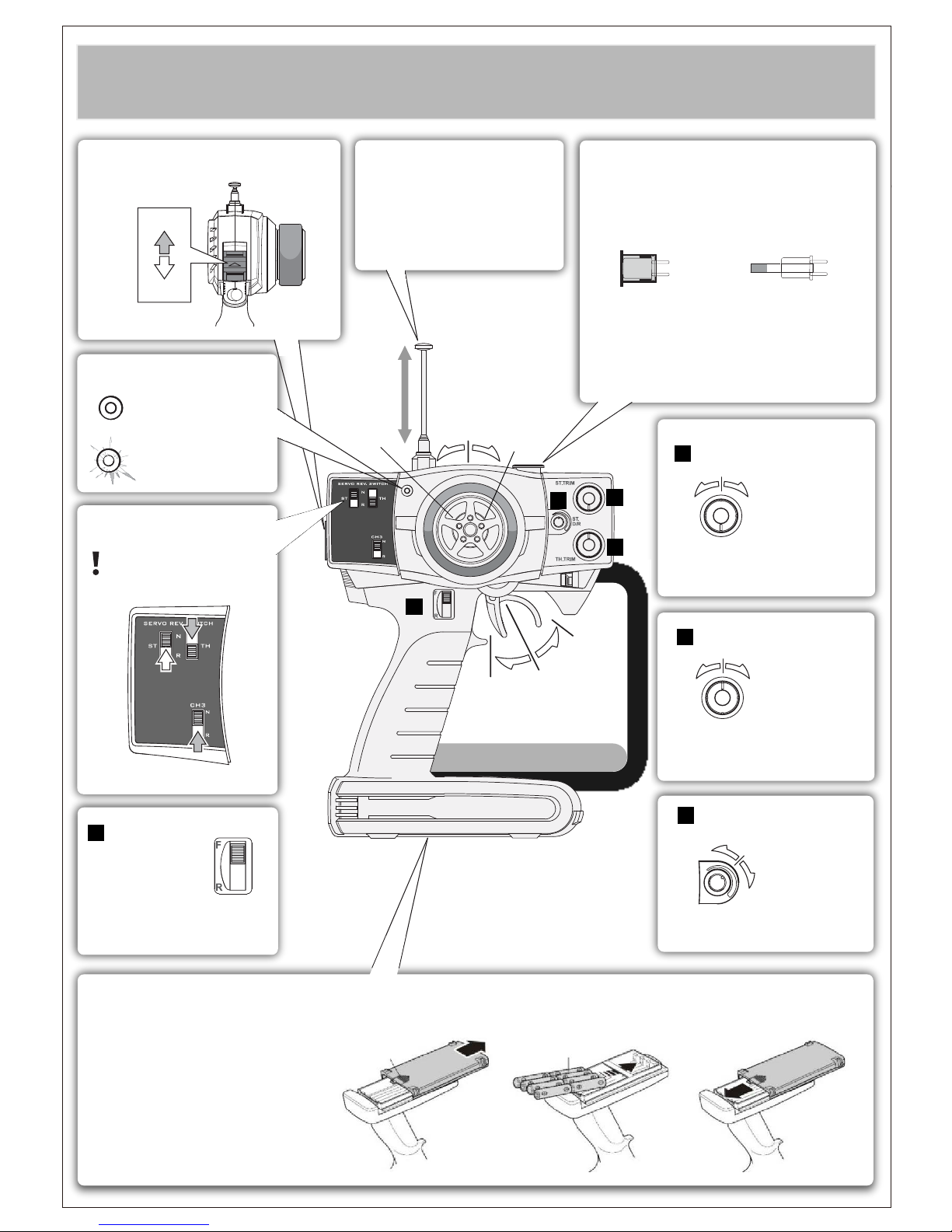

Transmitter Preparation
27MHzTransmitter Crystal（TX）
Transmitter crystal(TX)
Power Switch
ON
OFF
Antenna
Extend the antenna to the maximum
Length for best performance
The crystal can be replaced to change frequencies.
Note : You must also change receiver crystals!
Do not use AM crystals
Receiver crystal(RX)
Steering Trim
To be used for trimming the steering
operation
Throttle Trim
Steering Dual Rate
To be used to adjust steering servo throw
AA Alkaling Batteries
8X
Open battery cover at the bottom of transmitter.
Install batteries. Follow the direction of batteries
designated in the inside of battery box.
Transmitter Battery Installation
This switch is used for optional parts.
3ch Switch
Reverse Switch
Low Batteries(Light Blinks)
Good Batteries
Battery Level Indicator
Left turn
Straight (neutral)
Right turn
Brake
Forward
Stop(Neutral)
To be used for throttle operation
Throttle Trigger
Battery Cover
Servo Factory Settings
1
1
2
3
2
To be used for trimming the throttle
operation
3
4
4
Page 5
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM

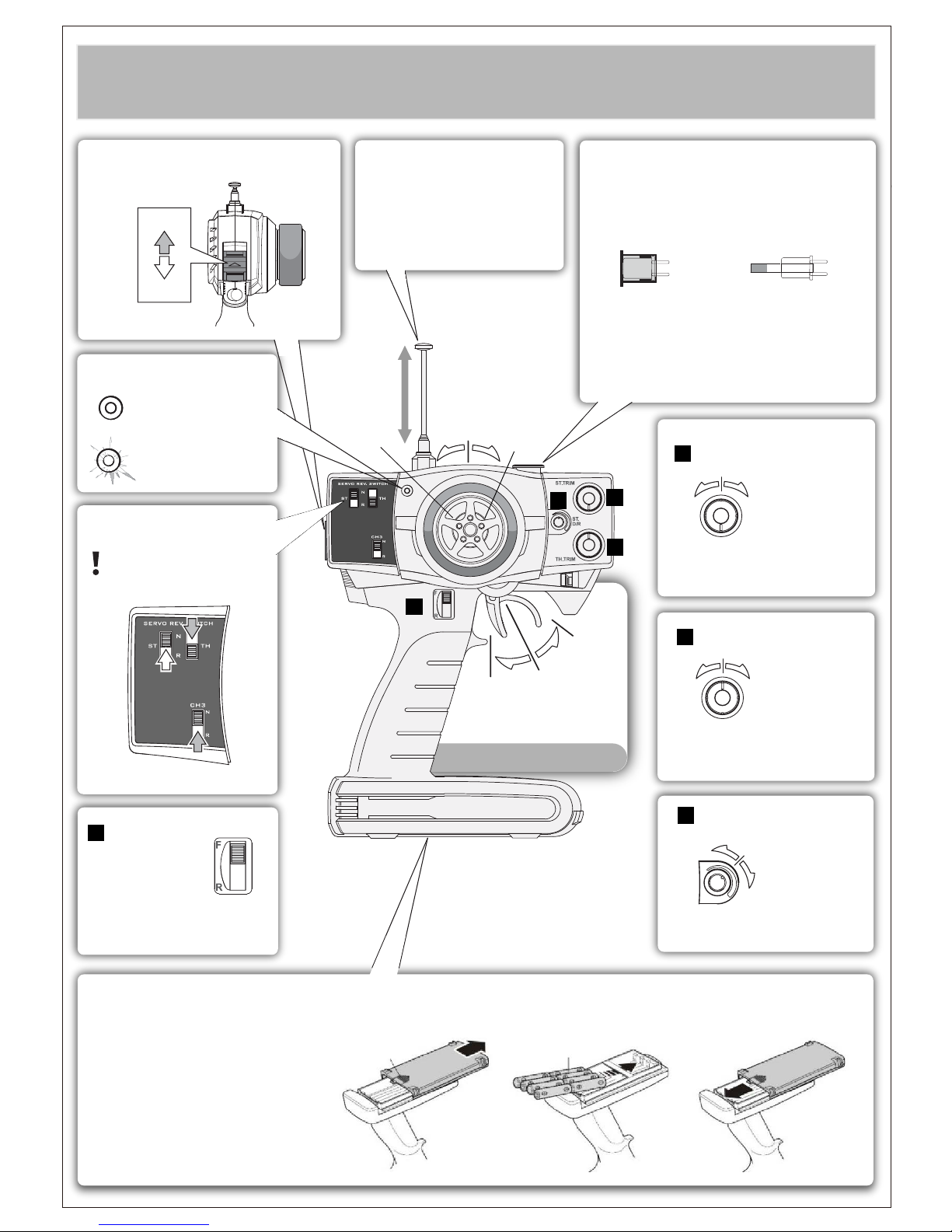

Funkfernsteuerung Einstellung
27MHz Funkfernsteuerung Quarz (TX)
Funkfernsteuerung Quarz (TX)
Einschalter
Ein
Aus
Antenne
Ziehen Sie die Antenne auf die maximale
Länge für beste Leistung
Das Quarz kann ersetzt werden um Frequenzen zu ändern.
Anmerkung: Das Empfängerquarz muss auch getauscht werden!
Keine AM Quarze benutzten!
Empfänger Quarz (RX)
Lenkung Trimmung
Zur Trimmung der Lenkung
Gas Trimmung
Lenkeinschlag
Zur Einstellung des Lenkeinschlages
AA Alkaline Batterien
8X
Batteriefach an der Fernsteuerung öffnen.
Legen Sie die Batterien in angegebener
Reihenfolge in die Batteriebox
Funkfernsteuerung Batterien einlegen
Dieser Schalter wird für optionale
Anbauteile verwendet
3 Kanal Schalter
Reverse Schalter
Schwache Batterie(Licht blinkt)
Volle Batterie
Akkuanzeige
Links fahren
Geradeaus (neutral)
Rechts fahren
Bremse
Vorwärts
Stop(Neutral)
Zum Gas geben und bremsen
Gashebel
Batterie Abdeckung
Servo Werkseinstellung
1
1
2
3
2
Zur Trimmung der Beschleunigung
3
4
4
Page 6

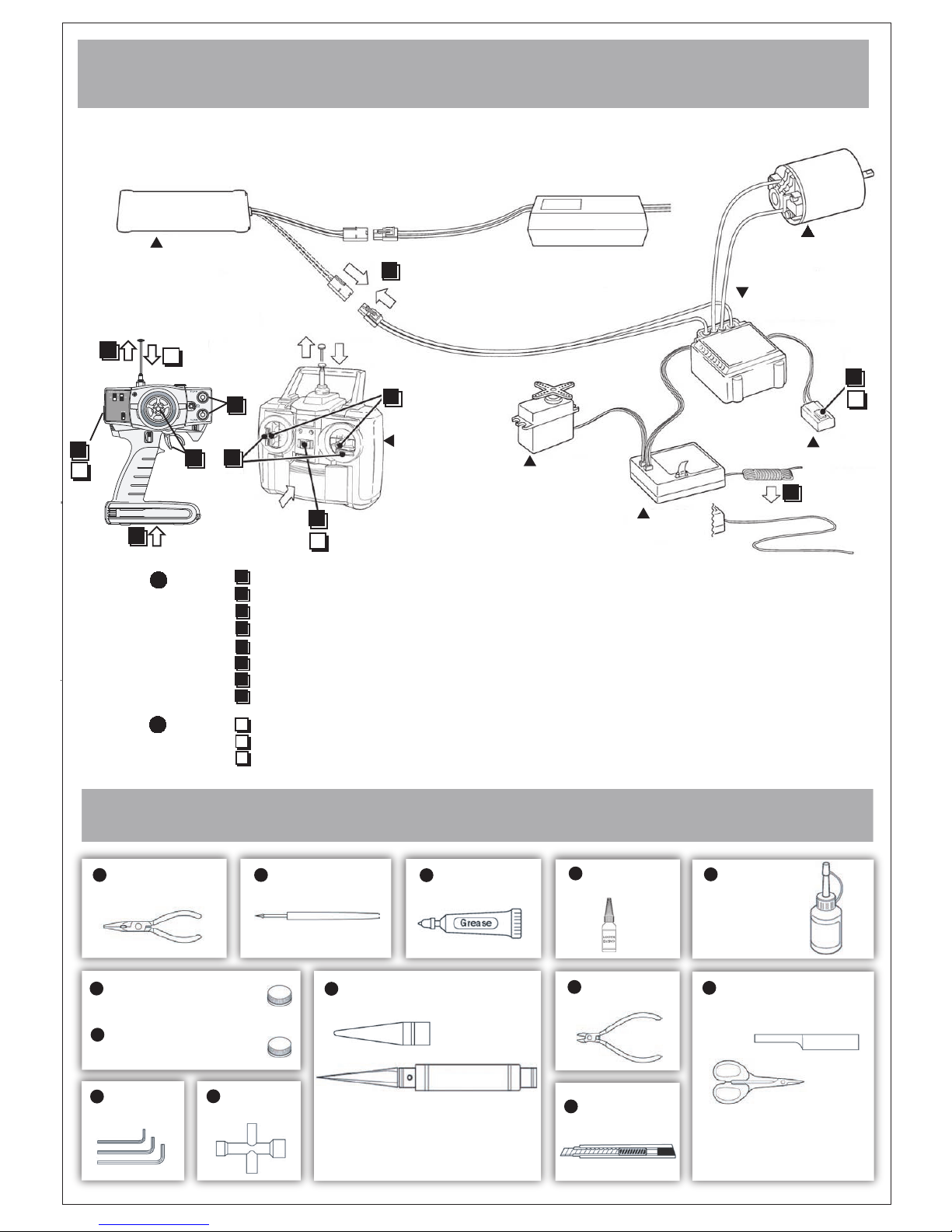

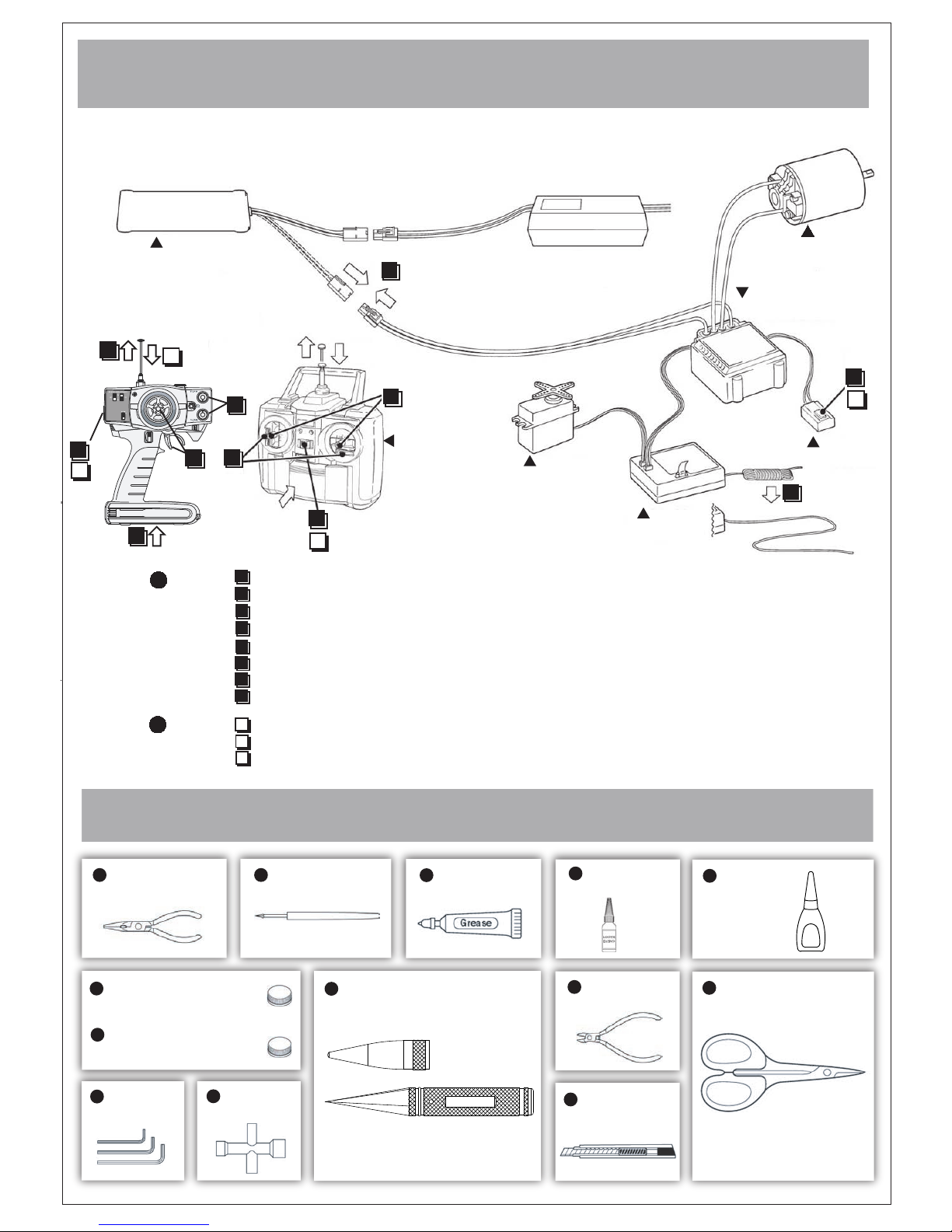

Transmitter Preparation
Battery
A new Ni-MH battery must be charged before it is used.Refer to the charger instruction manual for charging.
Set up the radio control system as indicated below.
6
5
8
Servo
Receiver
Transmitter
10
4
Switch
7
9
Electronic Speed
Controller
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
ON
OFF
6
10
ON
OFF
5
8
1
3
Tools required
Needie Nose Pllers
Awl
Grease
Screw Cement
Instant Glue
Hex Wrench
Differential Grease
Molybdenum Grease(Black)
Hex Wrench
Body Reamer
No need to pre-drill precise holes
(1mm to 15mm)can be drilled
Wire Cutters
Sharp Hobby knife
ROUND CUTTER
For trimming bodies!
Start
Finish
Install batteries.(Transmitter)
Extend the antenna.(Transmitter)
Connect the battery
Extend the antenna.(Reveiver)
Center the trims.
Switch on.(Transmitter)
Switch on.(Reveiver)
Make sure the servos are in command.
Switch off.(Reveiver)
Switch off.(Transmitter)
Retract the antenna(Transmitter)
1
8
7
2
5
3
4
6
9
10
11
H154
H162
H096
Page 7
Funkfernsteuerung Einstellung
Akku
Ein neuer NiMH oder LiPo Akku muss vor Benutzung erst geladen werden. Informationen zum Laden finden Sie in der Ladegerätanleitung.
Richten Sie die Fernsteuerung wie unten angegeben ein!
6
5
8
Servo
Empfänger
Fernsteuerung
10
4
Ein/Aus
Schalter
7
9
Elektronischer
Fahrtenregler
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
An
Aus
6
10
An
Aus
5
8
1
3
Benötigte Werkzeuge
Spitzzange
Pinzette
Schmiermittel
Schrauben
Sicehrungslack
Sekundenkleber
oder Reifenkleber
Sechskantschlüssel
Kugeldifferential Fett (klar)
Molybdem Fett (schwarz)
Kreuzschlüssel
Karosserielochbohrer
Um exakte Löcher zu bohren.
(1mm bis 15mm) Löcher können gebohrt
werden.
Seitenschneider
Cuttermesser
Karosserieschere &
Schmiergelpapier
Zur Karosserie ausschneiden!
Start
Ende
Batterien einlegen.(Fernsteuerung)
Antenne ausziehen.(Fernsteuerung
Akku anschließen.
Antennenkable ausziehen.(Empfänger)
Trimmungen auf neutrale Position stellen.(Fernsteuerung)
Einschalten.(Fernsteuerung)
Einschalten.(Fahrtenregler)
Sicherstellen das die Servos Befehle von der Fernsteuerung erhalten.(Fernsteuerung)
Ausschalten.(Fahrtenregler)
Ausschalten.(Fernsteuerung)
Antenne einfahren.(Fernsteuerung)
1
8
7
2
5
3
4
6
9
10
11
Page 8

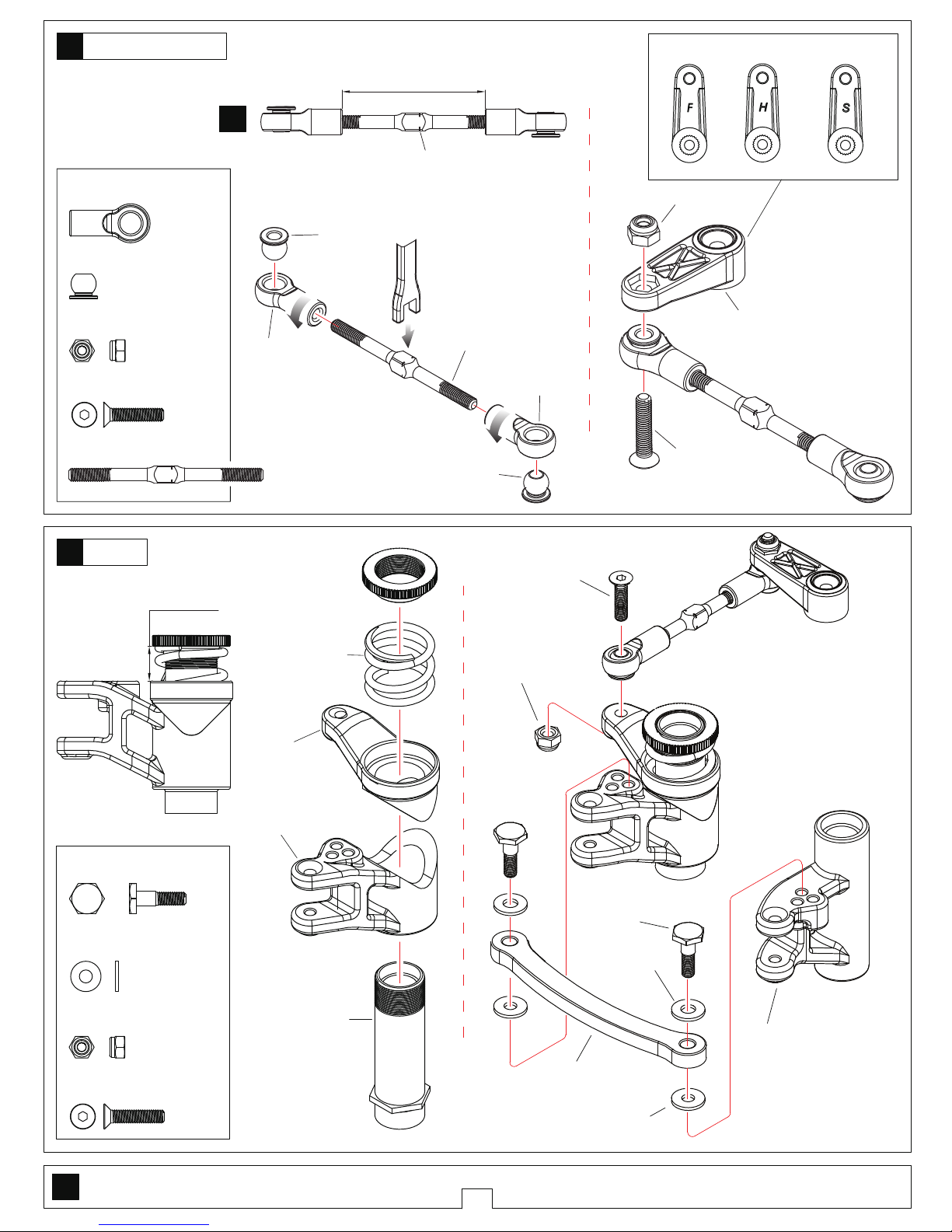

T08702
T08674 M3x14
T08702
Steering Rack
Ackermanstrebe
T08666 M3
T08609
Servo Saver-Left
Servo Saver links
Buffer Screw
Schraube
Ackermannstrebe
T02081 3x7x0.8
T08702 3.6x7x0.8
1
Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x14 Screw
Schraube
1
1:1
T08760 5.8 Ball End
Kugelpfanne
…………2
T08759 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
T08651 Buffer Screw
Schraube Ackermannstrebe
……2
Approx.8mm
circa.8mm
1:1
True-to -scale diagram
1:1 Größe
T08650
Servo Saver Nut
Servo Saver Mutter
T08650
Servo Saver Spring
Servo Saver Feder
T08762
Servo Saver-Top
Servo Saver oben
T08762
Servo Saver-Bottom
Servo Saver unten
T08650
Servo Saver Body
Servo Saver Gehäuse
Select the servo horn matching the servo being used.
Wählen Sie ein Servo Horn für Ihr Servo.
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
2
Buffer
Servo Saver
Bag- A
Bag
-A
Approx.33mm
circa.33mm
▲Projection.Note direction
Hinweis Richtung
TG8019 3x45 Turnbuckle
Gewindestange
…………1
T08666 M3
T08674 M3x14
T08620
Steering Servo Horn-F
Lenk Servo Horn-F
4mm
TG8019
3x45 Turnbuckle
Gewindestange
T08760
5.8 Ball End
Kugelpfanne
T08760
5.8 Ball End
Kugelpfanne
T08759
5.8 Ball stud
Kugelkopf
T08759
5.8 Ball stud
Kugelkopf
Page 9
Apply threadlock
Schraubensicherungslack verwenden
2
…………1
T08674 M3x10 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………3

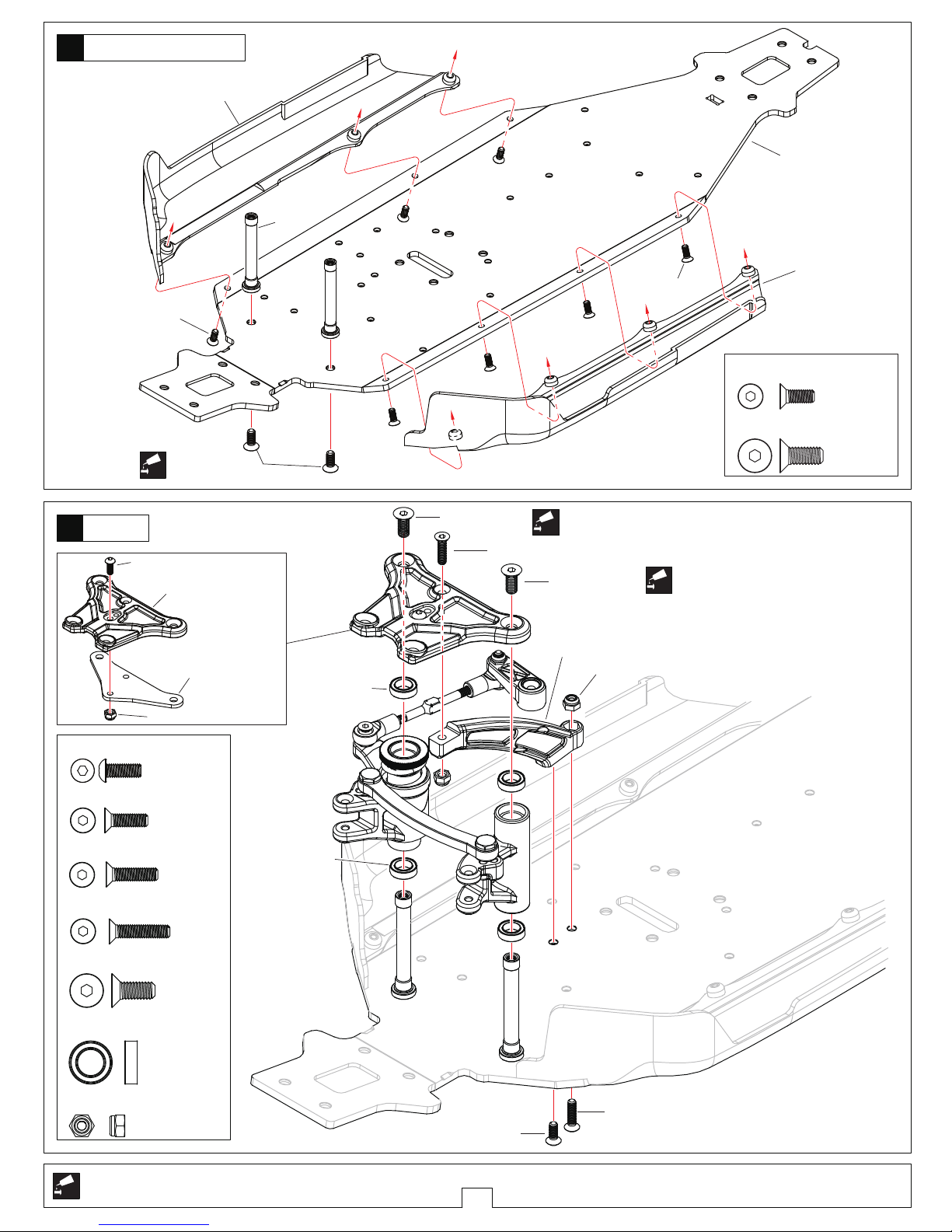

T08662 6x10x3 Ball Bearing
Kugellager
TG8003
Side Plate-Left
Seitenschutz links
TG8003
Side Plate-Right
Seitenschutz rechts
T08674 M3x8
T08674 M4x10
TG8045
Chassis
T08674 M3x8
T08724
Servo Saver Post
Servo Saver Pfosten
………………4
………1
T08674 M3x14 Screw
Schraube
4
Buffer
Servo Saver
3
Servo Saver Post/Side Plate
Servo Saver Pfosten/Seitenschutz
Screw
Cement
Screw
Screw
Cement
Screw
Cement
Bag - A
Bag
-
A
Bag-
B
…………1
T08674 M3x12 Screw
Schraube
…………7
T08674 M3x8 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3
T08674 M3x10
T08674 M3x12
T08674 M3x14
T08674 M4x10
T08674 M4x10
TG8006
Front Chassis Stiffener
Chassistrebe vorne
T08761
Buffer Plate-Plastic
Lenkplatte
T08761
Buffer Plate-Aluminium
Alu Lenkplatte
T08662 6x10x3
T08662
6x10x3
T08673 M3x8
T08666 M3
T08674 M3x8 Screw
Schraube
………………1
Page 10
Apply threadlock
Schraubensicherungslack verwenden
3
6

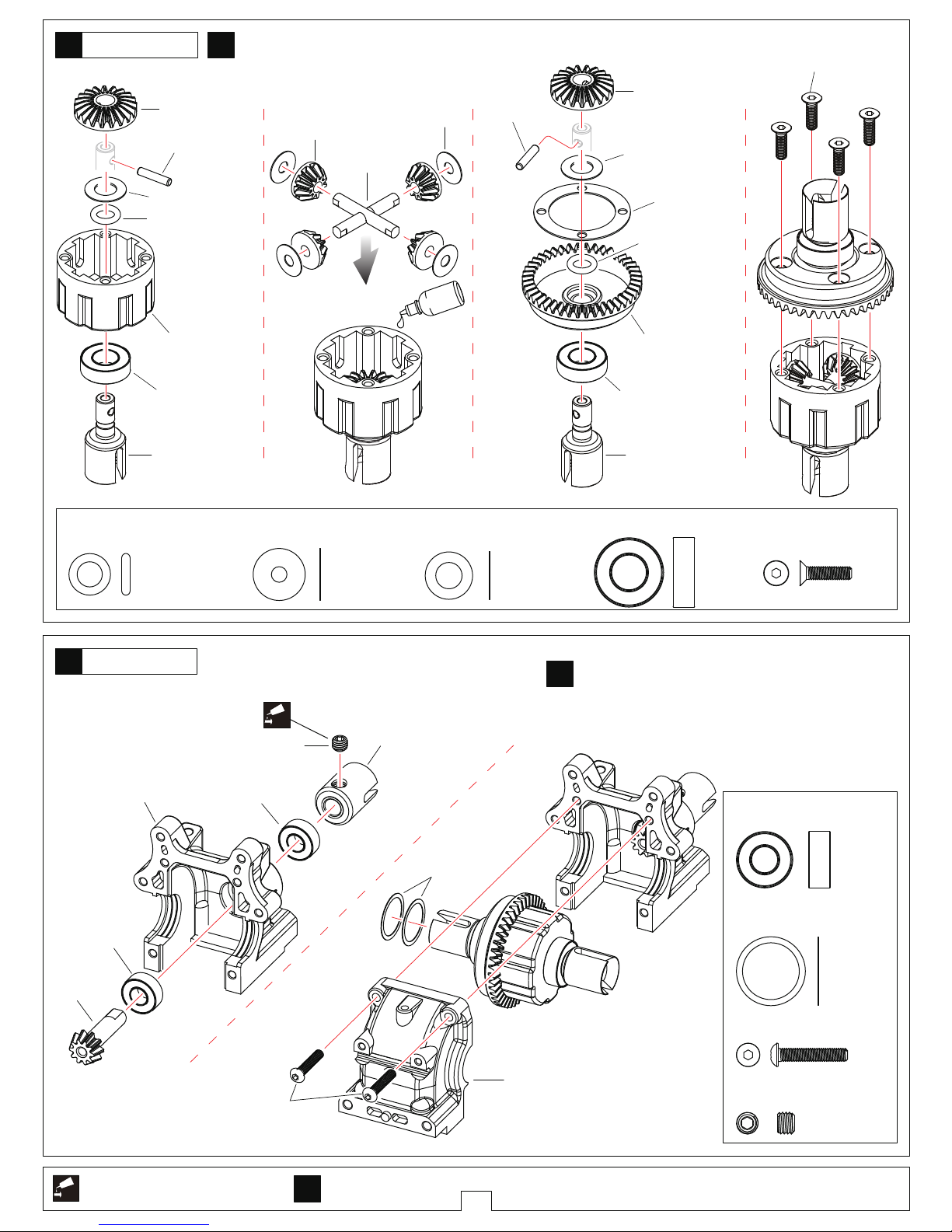

Front Differential Case
Diff Box vorne
x2
Assemble as many times as specified So oft montieren wie angegeben
Screw
Cement
T08600/T08636 5.8x1.9 O-Ring
…………………4
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………8
T08664 8x16x5 Ball Bearing
Kugellager
………4
……8
T08636 M3x12 Screw
Schraube
T08633
20T Diff Gear
Diff Zahnrad
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08633
2.5x11.5 Pin
T08708
Diff Connecting Cup
Diff Mitnehmer
T08708
Diff Connecting Cup
Diff Mitnehmer
T08600
Differential Housing
Diff Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08600
Differential Pads
Diff Scheiben
T08636
43T Diff Gear
Diff Zahnrad
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
T08636 5.8x1.9
T08664 8x16x5
Oil
Öl
5
Front/Rear Differential
Diff vorne/hinten
x2
7000# for Front
7000# für Vorne
3000# for Rear
3000# für Hinten
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………4
Screw
Cement
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………4
T08663 6x13x5 Ball Bearing
Kugellager
………4
T08673 M3x16 Screw
Schraube
……4
T08707 M5x4 Screw
Schraube
………………2
T08707 M5x4
T08707
Center Connecting Cup
Center Diff Mitnehmer
T08601
Differential Case
Diff Box
T08636
10T Gear
Kegelrad
T08673 M3x16
T08601
Differential Case
Diff Box
T08663 6x13x5
T08304
13.1x15.9x0.2
T08663
6x13x5
x2
Bag-C Bag-D Bag-E
Page 11
4

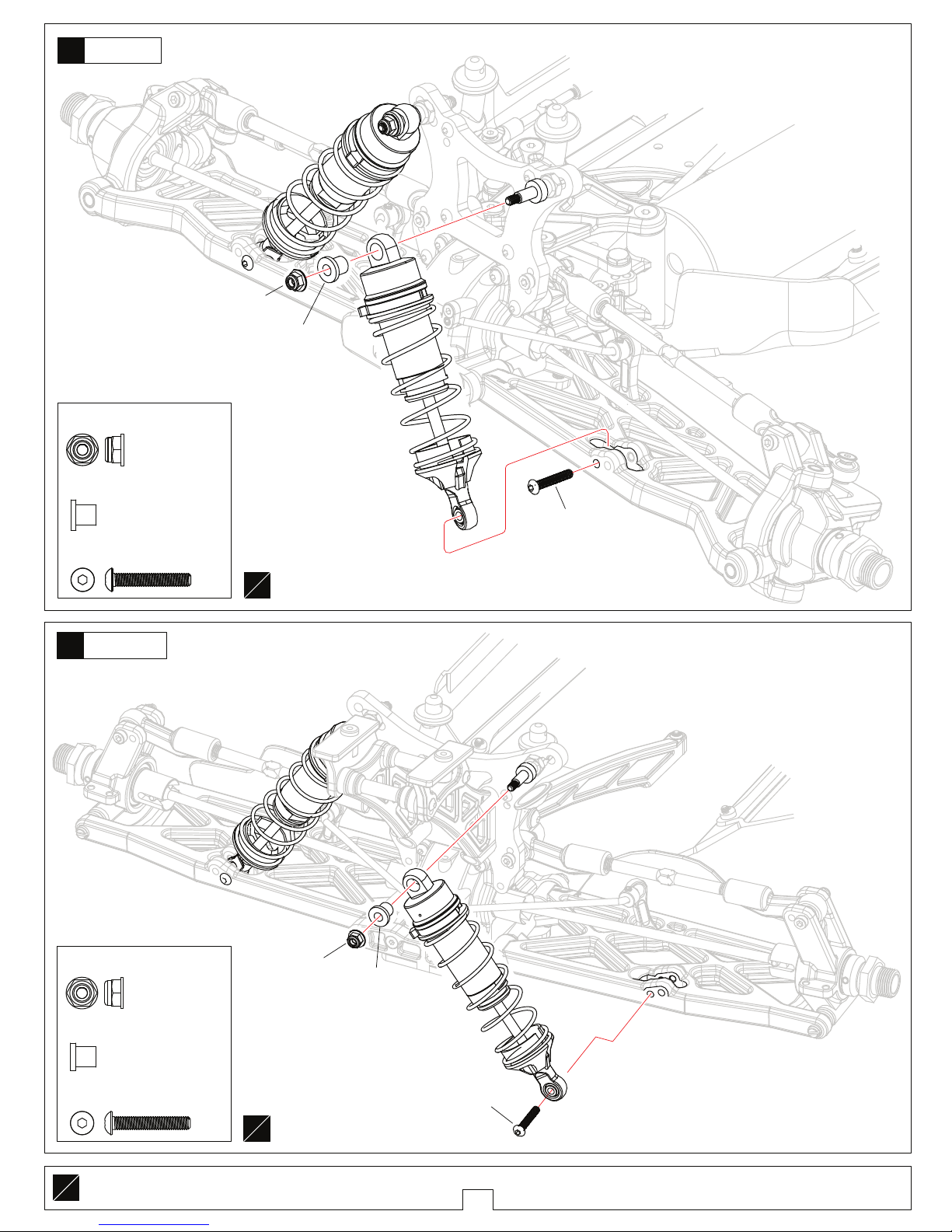

L
R
L
R
Assemble both Left and Right
Beider Seiten (links/rechts) auf
die gleiche Weise montieren
x2
Assemble as many times as specified
So oft montieren wie angegeben

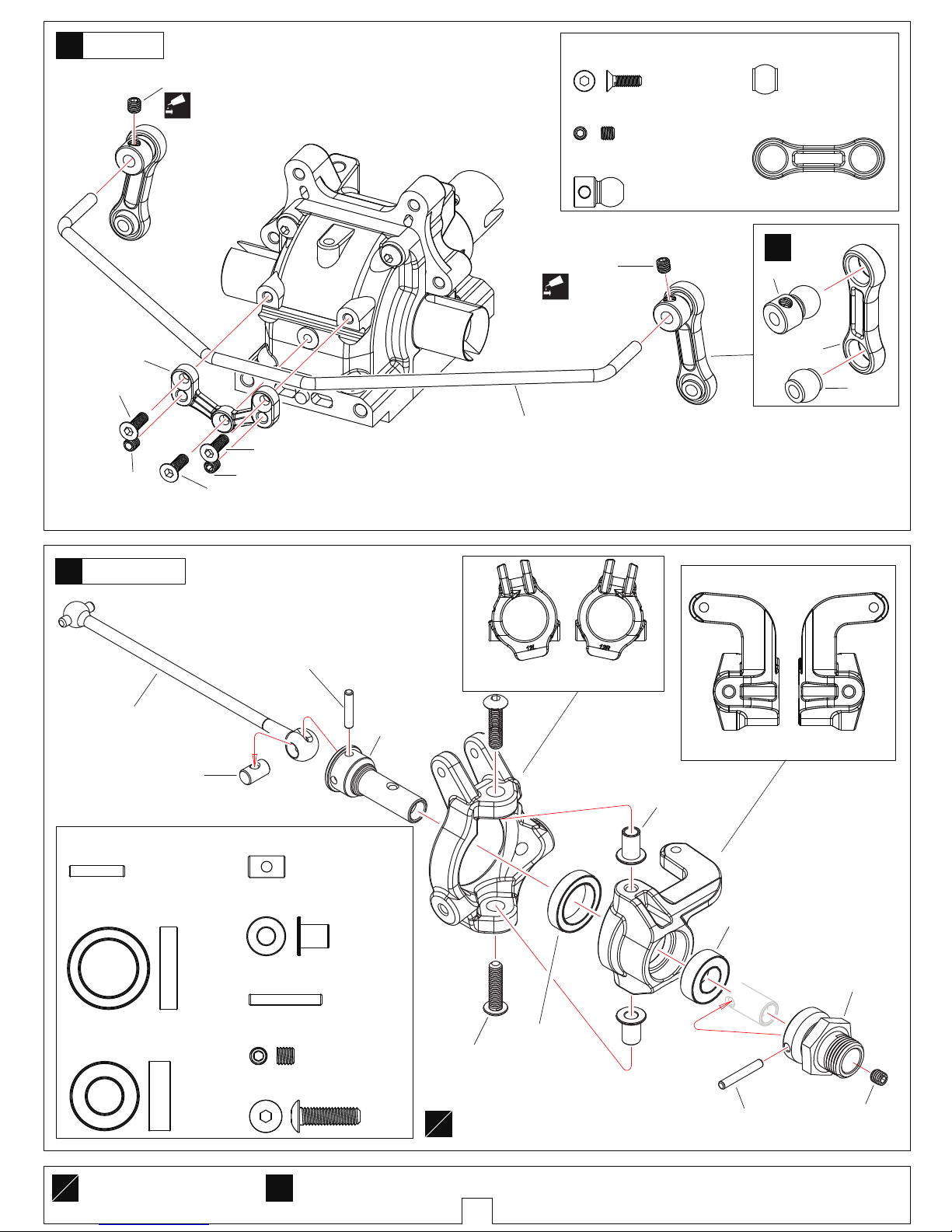

8
Front Hub Carrier
Achsschenkel vorne
7
Front Swaybar
Stabi vorne
……4
T08673 M4x14 Screw
Schraube
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………4
…………………2
TG8034 M4x4 Screw
Schraube
……………2
TG8015 2.5x16.8 Pin
T08604
Steering Block-Left Steering Block-Right
Lenkhebel Links Lenkhebel Rechts
T08603
Front Hub Carriers 12 Degree
Achsschenkel vorne 12 Grad
TG8034
T08603
TG8034 2.5x12.8 Pin
………………2
TG8034 5x8.5 CVD Shaft
CVD Schaft
……………………2
T08603 King Pin Bushing
Blockhalter
King Pin Bushing
Blockhalter
Left
Right
Bag- D
Bag-D
132mm Drive Shaft
132mm CVD Welle
T08673 M4x14
TG8034 M4x4
TG8015 2.5x16.8
TG8015
Wheel Hex Hub
Radmitnehmer
T08665 13x19x4
T08664 8x16x5
TG8034 2.5x12.8
TG8034 5x8.5
TG8034
CVD Connecting Cup
CVD Aufnahmebuchse
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08756 M3x3 Screw
Schraube
T08756 6.8 Ball stud
Kugelkopf
…………………2
T08755 6.8 Ball stud
Kugelkopf
…………………2
T08760 6.8 Ball End
Kugelpfanne
T08606
………………2
T08756 M3x3
T08756 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Front Swaybar
Stabi vorne
x2
Screw
Cement
Screw
Cement
T08756
T08760
T08755
Page 12
5
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
……4
T08751 M4x16 Screw
Schraube
………4
T08675 M4x10 Screw
Schraube
……………2
L
R
T08673 M3x16 Screw
Schraube
……2
T08645 4x73 Arm Pin
Querlenkerwelle
……2
T08674 M3x35 Screw
Schraube
…………2
T08674 M3x15 Screw
Schraube
………2
T08751

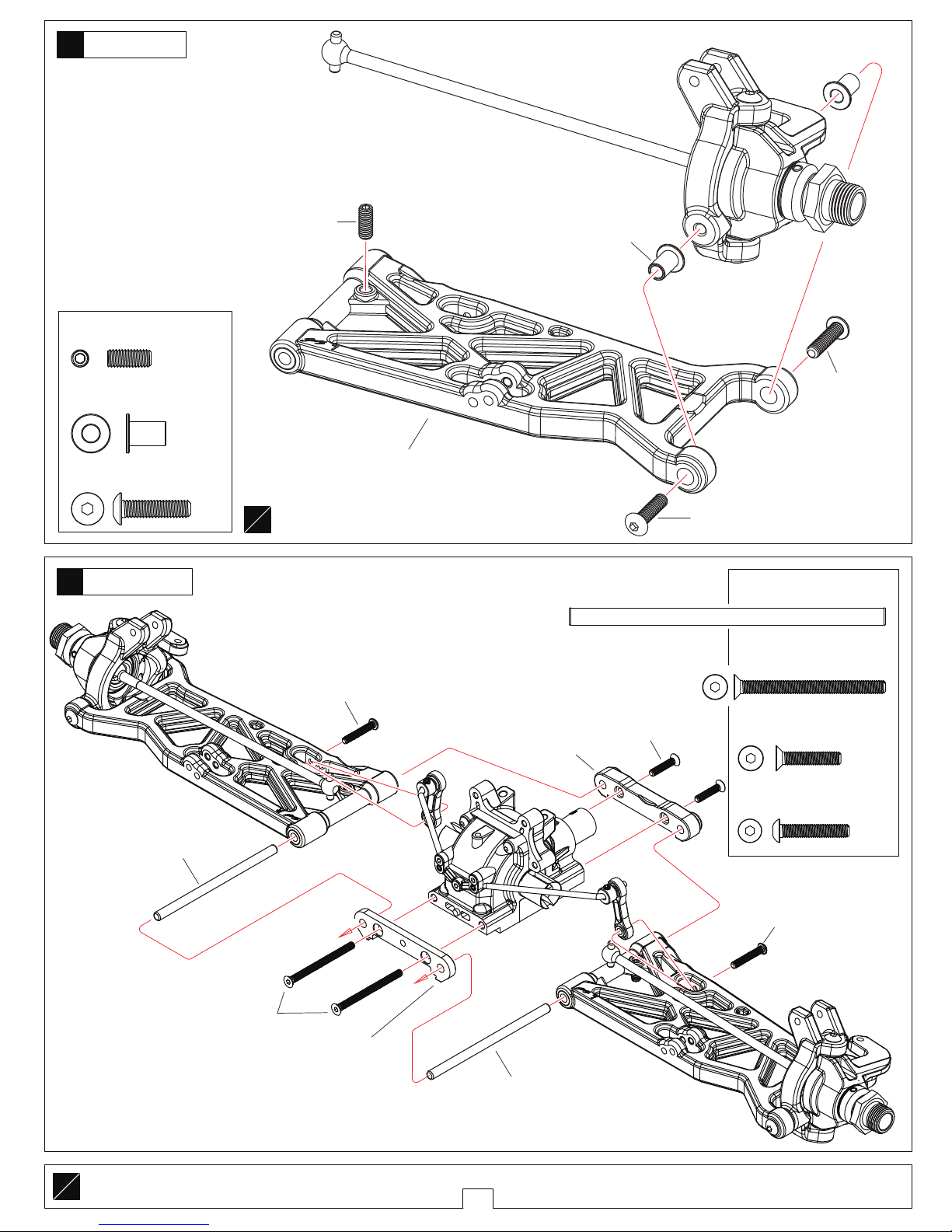

9
Front Hub Carrier
Achsschenkel vorne
10
Front Suspension
Vordere Aufhängung
Front Hub Carrier Bushing
Blockhalter vorne Hub
T08751 Front Hub Carrier Bushing
Blockhalter vorne Hub
Bag-D
Bag-D
T08751 M4x16
T08751 M4x16
T08675 M4x10
TG8001
Front Lower Arm
Querlenker vorne unten
T08710
Front Arm Mount-F
Querlenkerhalter vorne/vorne
T08710
Front Arm Mount-R
Querlenkerhalter vorne/hinten
T08645 4x73
T08645 4x73
T08674 M3x35
T08674 M3x15
T08673 M3x16
T08673 M3x16
Page 13
6
1:1 x1
1:1 x1

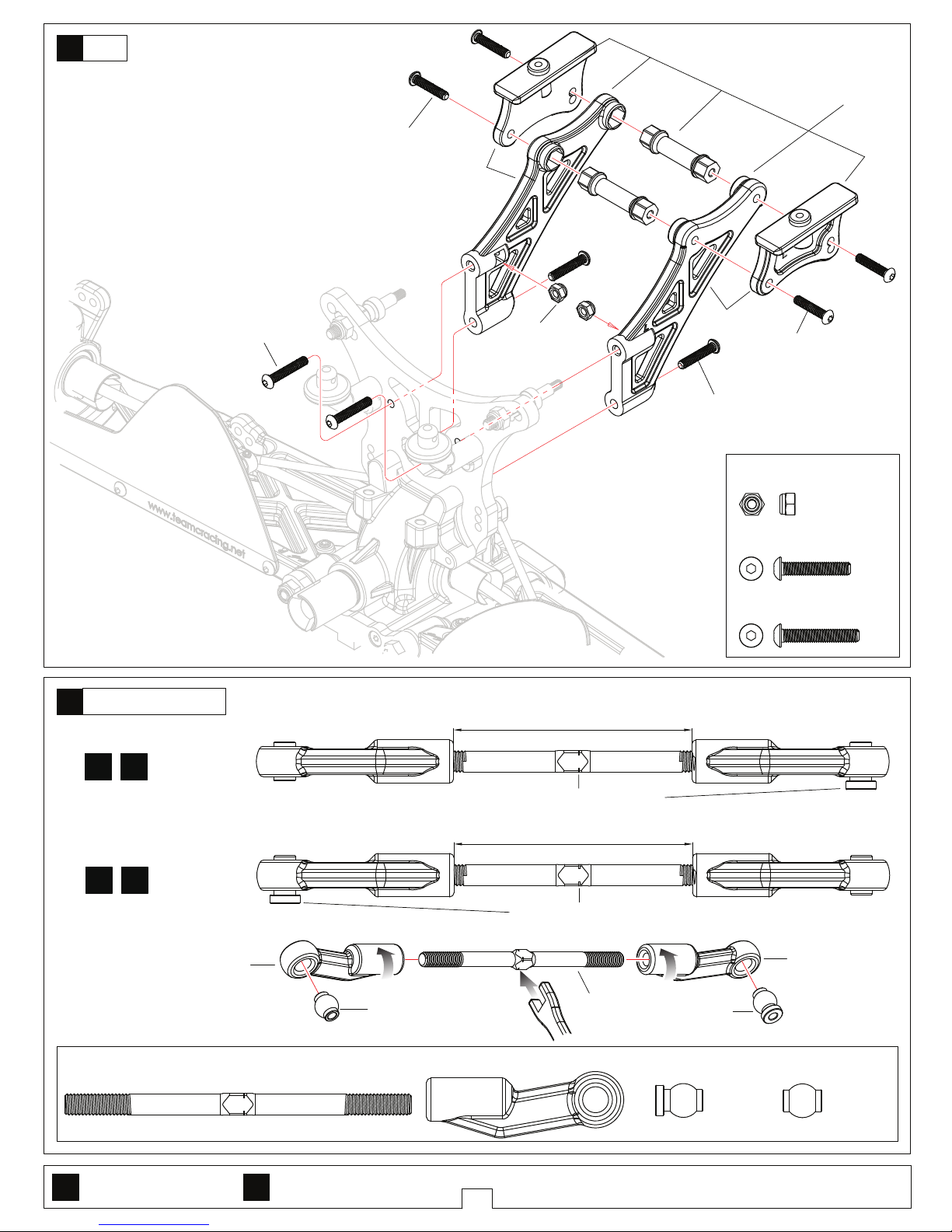

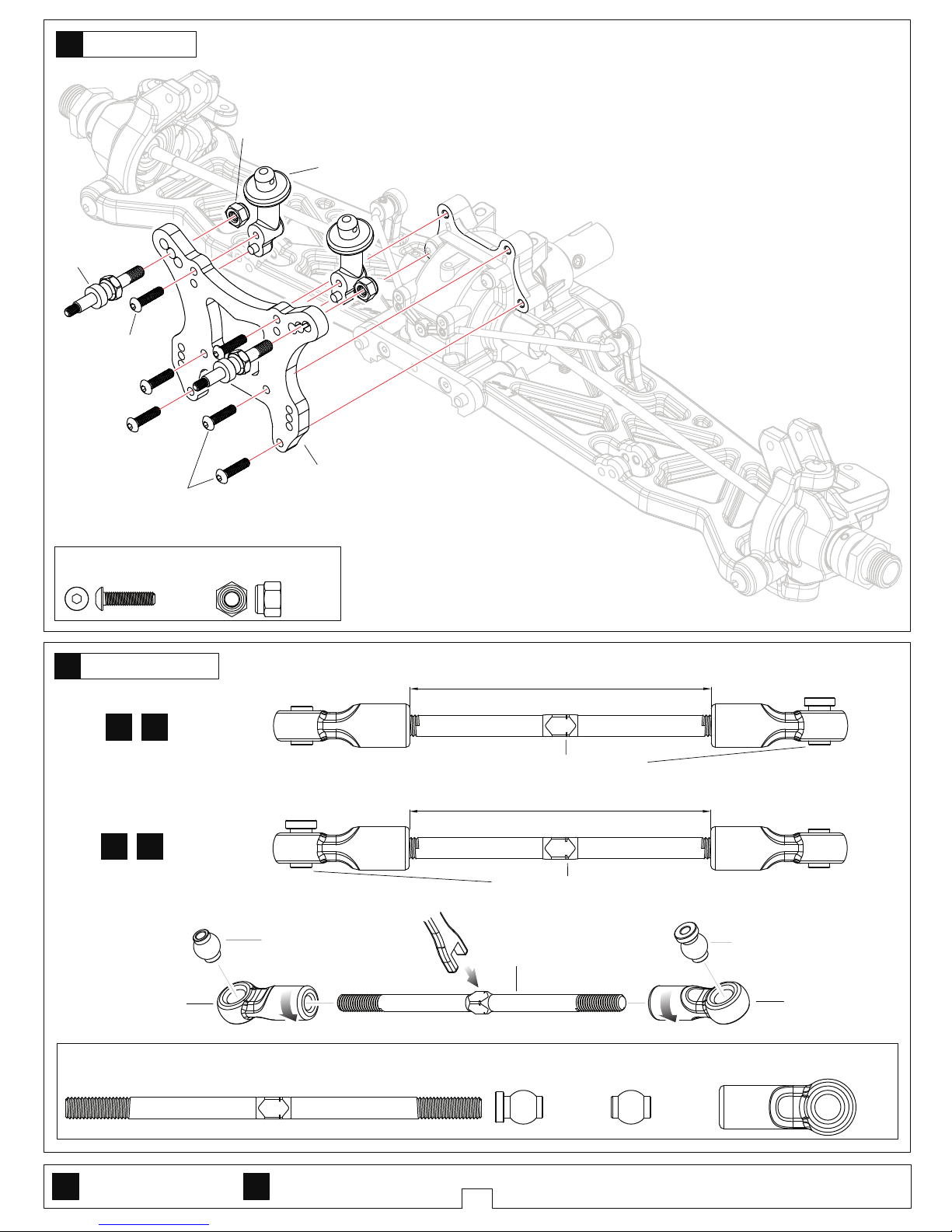

11
Front Shock Tower
Dämpferbrücke vorne
12
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Bag - D
Bag -D
TG8022 5x96 Turnbuckle
Gewindestange
T08758 7.8 Ball stud
Kugelkopf
………2
……2 ………2
T08757 7.8 Ball stud
Kugelkopf
TG8022
5x96 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
T08760 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
……4
Front Upper-Left
Vorne oben links
Front Upper-Right
Vorne oben rechts
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Front Upper Turnbuckle
Gewindestange vorne oben
5mm
TG8005
Front Body Mount
Karohalter vorne
T08673 M3x12
T08673 M3x12 Screw
Schraube
TG8038
Front Shock Tower
Dämpferbrücke vorne
……6
T08052 M4 Nylon Nut
Nylon Mutter
………2
T08052 M4
T08673 M3x12
T08052
Shock absorber mount
Dämpferbefestigung
Page 14
7
1:1 x1
T08676 M3x25 Screw
Schraube
……2
T08674 M3x16 Screw
Schraube
……2
T08666 M3 Nylon Nut
Nylon Mutter
…………6
……2
T08676 M3x20 Screw
Schraube
1:1 x1

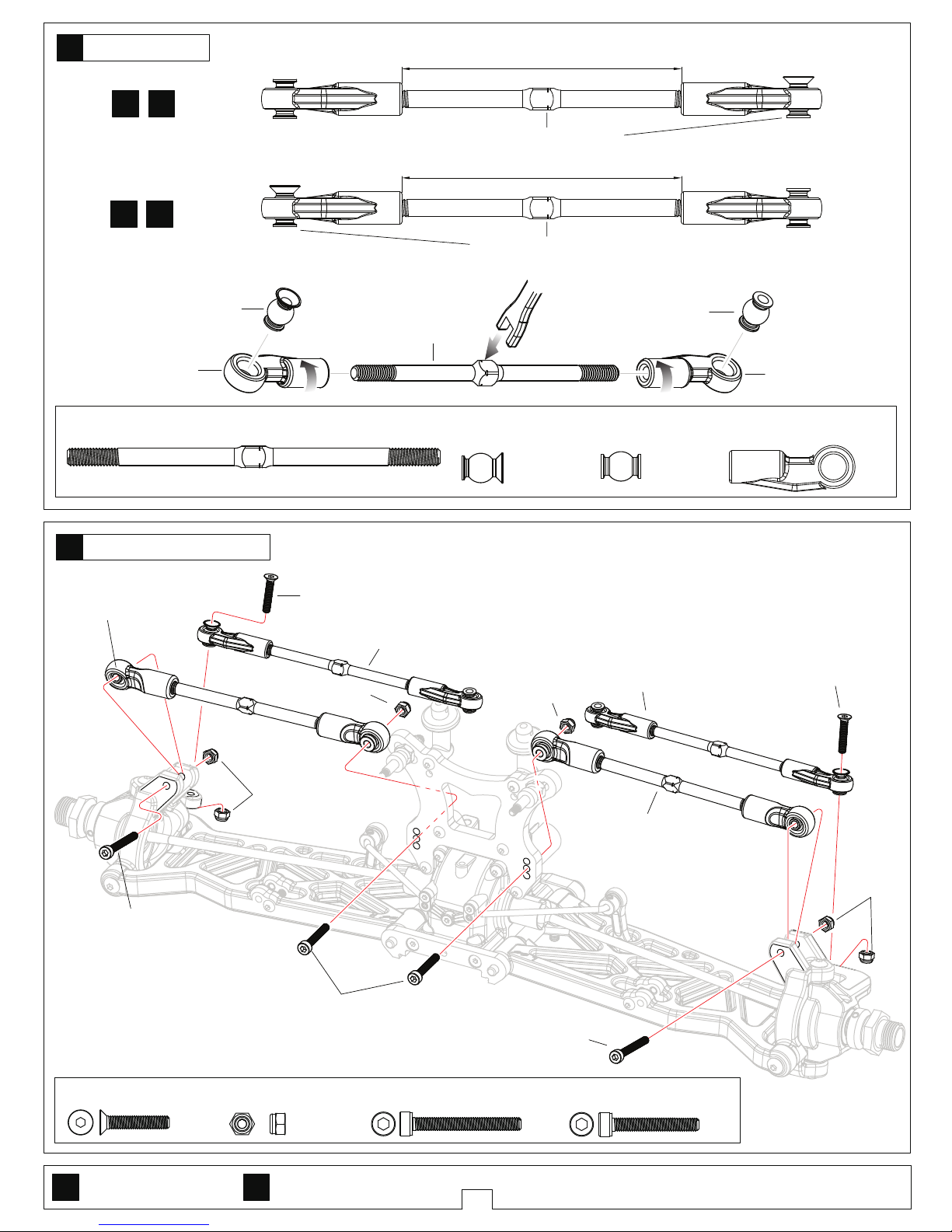

13
Steering Turnbuckle
Gewindestange Lenkung
14
1:1
Ture-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Front Upper/Steering Turnbuckle
Gewindestange vorne oben Lenkung
Bag-
D
Bag - D
TG8020 4x86 Turnbuckle
Gewindestange
T08753 6.8 Ball stud
Kugelkopf
………2
…………2 …………2
T08754 6.8 Ball stud
Kugelkopf
TG8020
4x86 Turnbuckle
Gewindestange
T08760 6.8 Ball End-Steering
Kugelpfanne Lenkung
……4
T08760
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08760
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08754
6.8 Ball stud
Kugelkopf
T08753
6.8 Ball stud
Kugelkopf
Steering-Right
Lenkung rechts
Steering-Left
Lenkung links
Approx.64.5mm
circa.64.5mm
▲Projection.Note direction
Hinweis Richtung
Front Upper Turnbuckle-Left
Gewindestange vorne oben links
Front Upper Turnbuckle-Right
Gewindestange vorne oben rechts
Steering Turnbuckle-Left
Gewindestange Lenkung links
Steering Turnbuckle-Right
Gewindestange Lenkung rechts
T08674 M3x16
T08674 M3x16
T08676 M3x25
T08676 M3x25
T08676 M3x20
T08666 M3
T08666 M3
T08666 M3
T08666
M3
5mm
Approx.64.5mm
circa.64.5mm
▲Projection.Note direction
Hinweis Richtung
Page 15
8
T08674 M4x10 Screw
Schraube
…………2
T08674 M4x14 Screw
Schraube
………4
T08674 M3x18 Screw
Schraube
……2

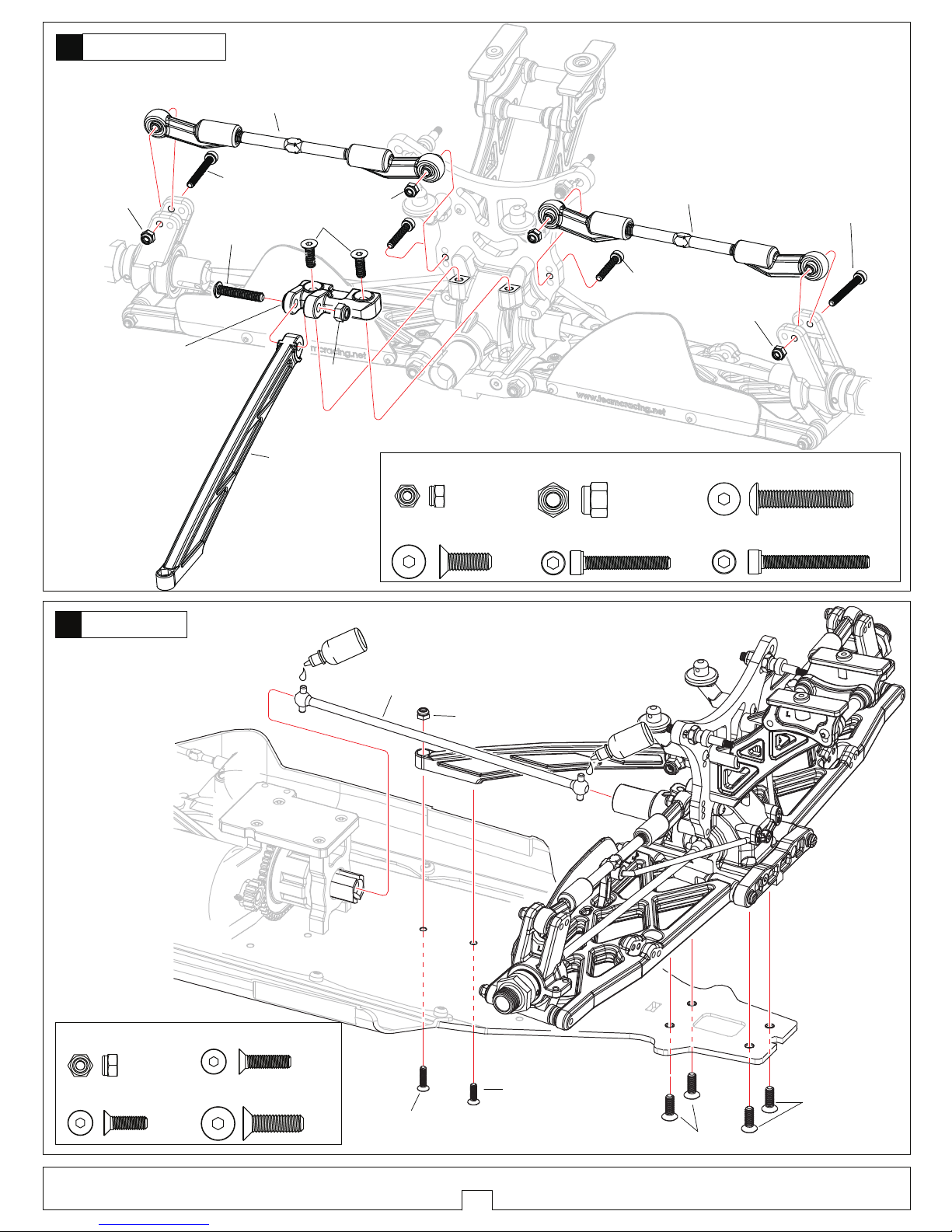

15
Front Suspension
Vordere Aufhängung
T08674 M4x14
Bag- D
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08600
Differential Housing
Diff Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
TG8010 M3x12
T08600 5.8x1.9
T08664 8x16x5
7000#
TG8010
48T Center Diff Gear
Diff Zahnrad
T08633
20T
Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08664 8x16x5
T08709
Center Diff Connecting Cup
Center Diff Mitnehmer
TG8010 5.8x1.9
T08600
Differential Pads
Diff Scheiben

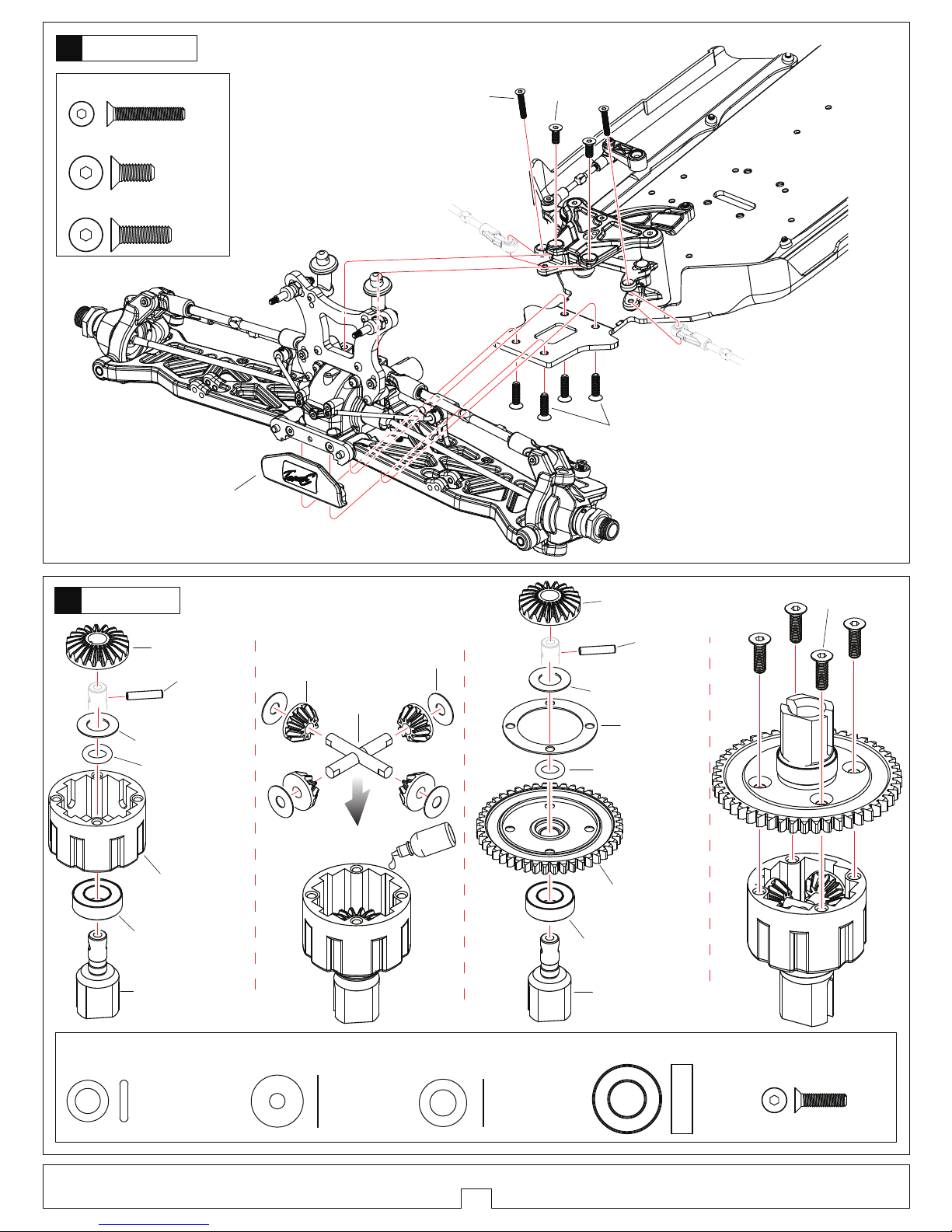

16
Center Differential
Center Diff
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08600/TG8010 5.8x1.9 O-Ring
…………………2
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………4
T08664 8x16x5 Ball Bearing
Kugellager
………2
……4
TG8010 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………2
T08674
M4x10
T08674 M3x18
TG8032
Front Bumper
Rammschutz vorne
T08709
Center Diff Connecting Cup
Center Diff Mitnehmer
Page 16
9
Screw
Cement
Screw
Cement
Screw
Cement

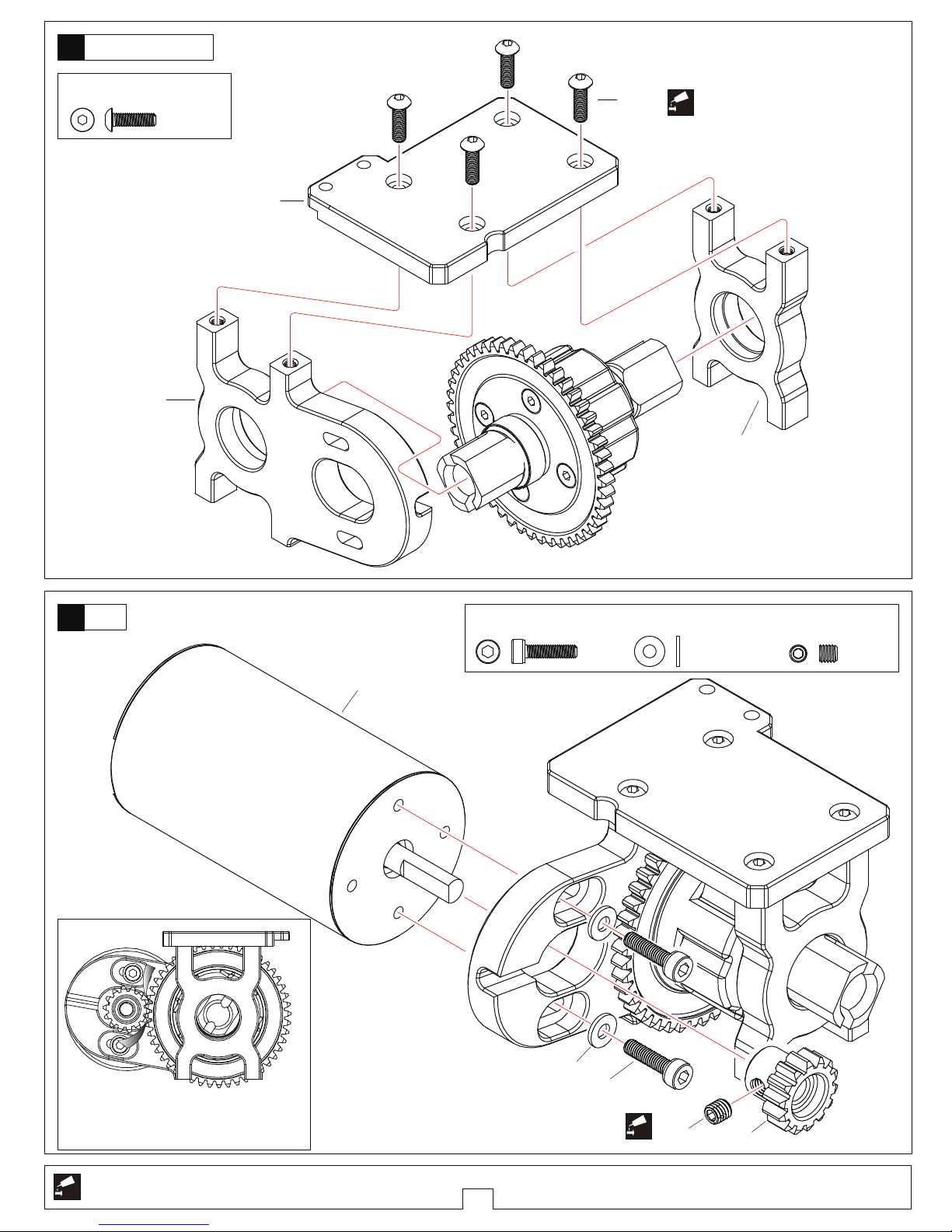

TG8046
Center Differential Mount-Rear
Mitteldiff. Halterung hinten
Center Differential Mount
Center Diff Halterung

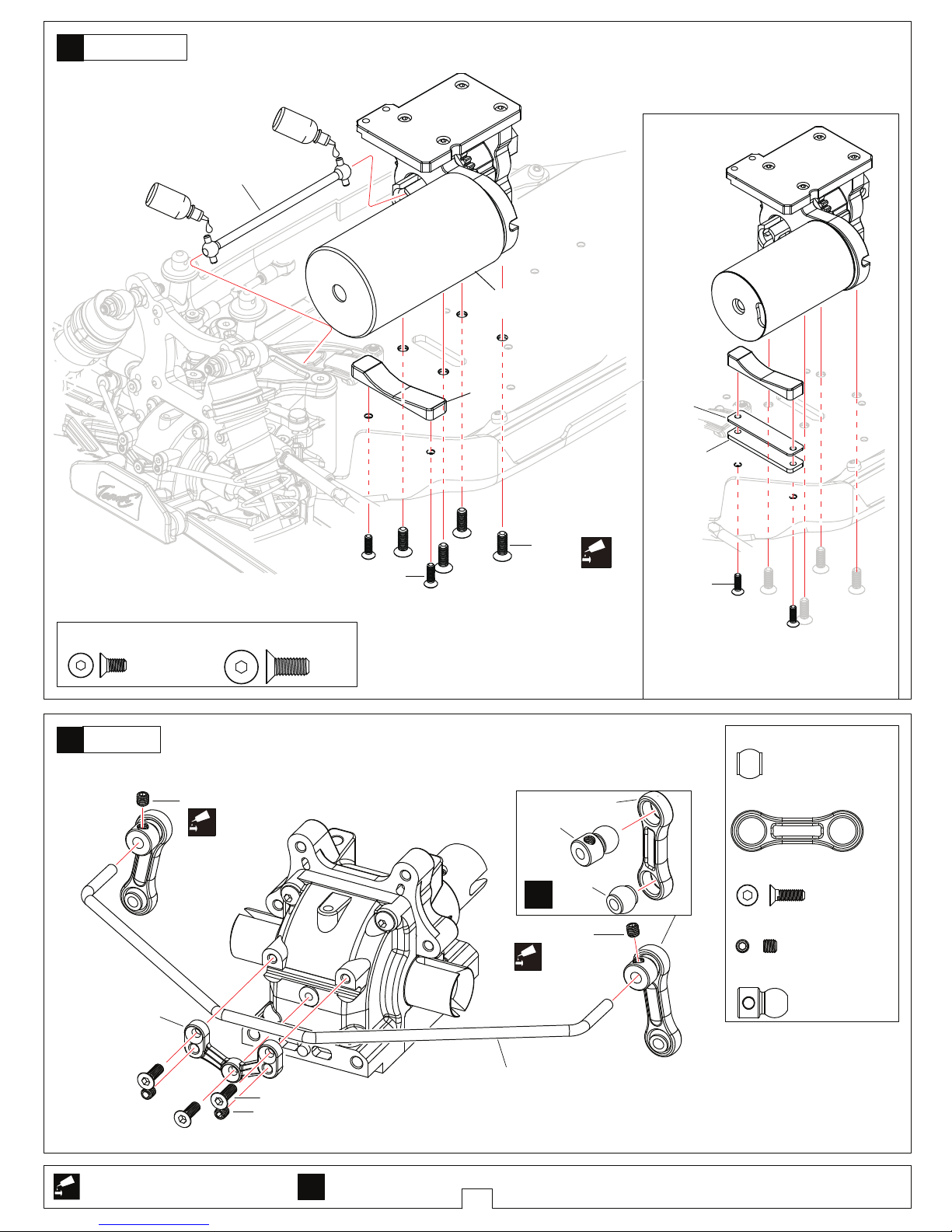

Motor
Apply threadlock
Schraubensicherungslack verwenden
TG8046 3x7x0.8 Washer
Beilagscheibe
H394 M4x4 Screw
Schraube
………1
………………2
T08673 M3x10 Screw
Schraube
…………4
TG8046
Motor Mount
Motorhalterung
T08673
M3x10
TG8031
Center Differential Plate
Mitteldiff. Platte
H394
M4x4
TG8046
M3x12
TG8046 3x7x0.8
H394
Motor
Tighten the screws with one sheet of
paper inserted between both gears.
Ziehen Sie die Schrauben mit einem
Blatt Papier zwischen den Zahnrädern an.
TG8046 M3x12 Screw
Schraube
……2
18
17
Bag-C
Bag-C
Page 17
Assemble as many times as specified So oft montieren wie angegeben
Rear Swaybar
Stabi hinten
Center Differential
Mitteldifferential
10
Oil
Apply threadlocker(screw cement)
Schraubensicherungslack verwenden
20
x2
19
Screw
Cement
Bag-C
Bag-E
T08674 M4x10 Screw
Schraube
……4
T08674
M4x10
Screw
Cement
TG8030 M3x6 Screw
Schraube
……………2
TG8030 M3x6
T08674
M3x10
TG8029
1mm Washer
Beilagscheibe
TG8029
2mm Washer
Beilagscheibe
Please use the above configuration when motoroutside diameter is 36mm
Bitte verwenden Sie die oben gezeigte Konfiguration
wenn der Motor einen Außendurchmesser von 36mm
hat.
Screw
Cement
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08756 M3x3 Screw
Schraube
T08756 6.8 Ball stud
Kugelkopf
…………………2
T08755 6.8 Ball stud
Kugelkopf
………………………2
T08760 6.8 Ball End
Kugelpfanne
……2
T08756 M3x3
T08756 M3x3
T08601 M3x3
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Rear Swaybar
Stabi hinten
x2
Screw
Cement
T08756
T08755
T08760
…
Motor outside 42
Außendurchmesser 42mm
TG8029
Motor Mount
Motorhalterung
Oil
TG8035
Center Front Drive Shaft
Center Antriebwelle vorne
Page 18
11

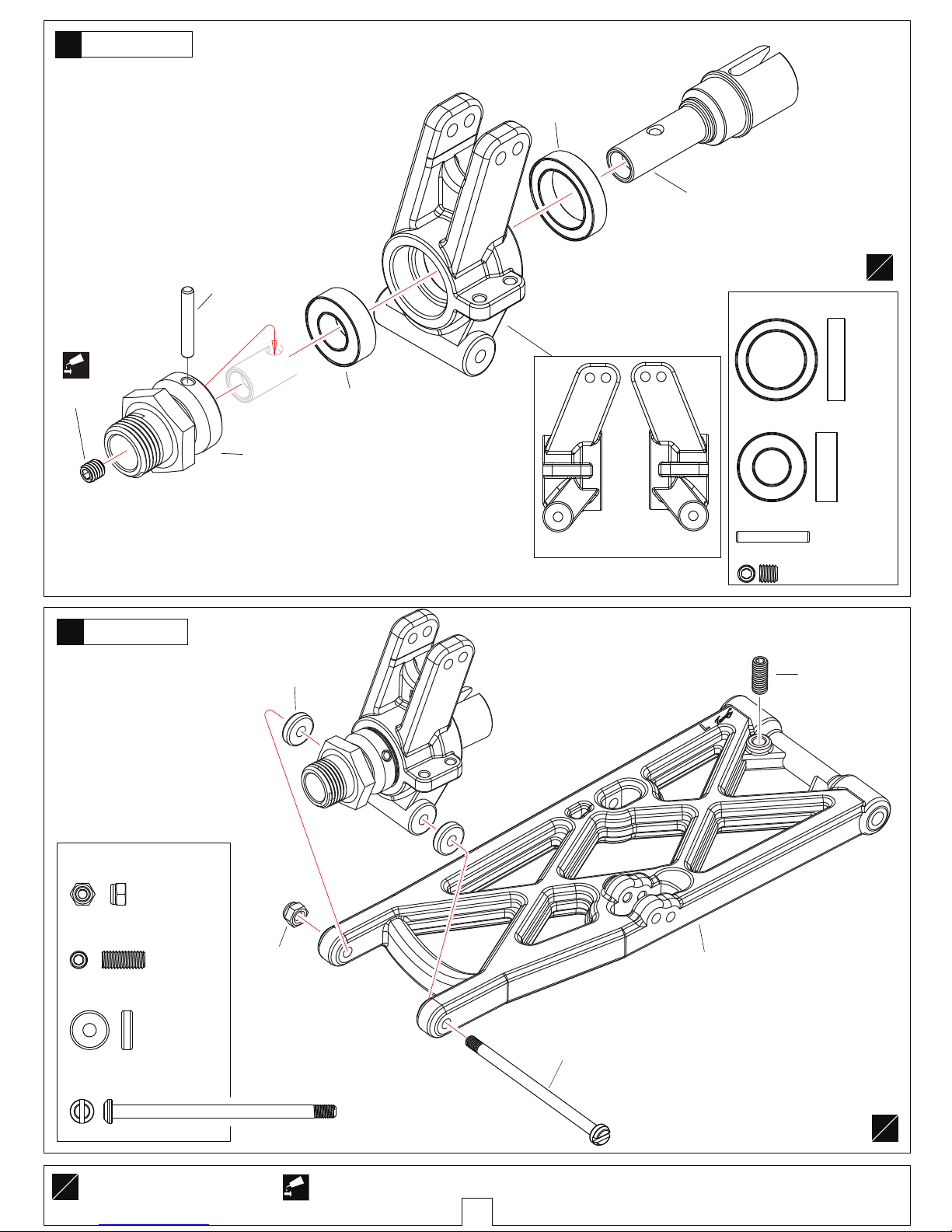

Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
T08666 M3 Nylon Nut
Nylon Mutter
………………2
……………2
T08675 M4x10 Screw
Schraube
………………4
T08605 3.1x9x2.5 Plastic Washer
Beilgascheibe
……………2
T08701 3x51.5 Arm Pin
Querlenkerwelle
T08701 3x51.5
Rear Hub Carrier
Achsschenkel hinten
L
R
L
R
22
Bag-E
T08666 M3
T08675
M4x10
T08605 3.1x9x2.5
TG8002
Rear Lower Arm-Left
Querlenker hinten links
Rear Hub Carrier
Achsschenkel hinten
21
Bag - E
TG8015
2.5x16.8
TG8015
Wheel Hex Hub
Radmitnehmer
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………………2
T08704 M4x4 Screw
Schraube
………………2
TG8015 2.5x16.8 Pin
T08605
Rear Hub Carriers
Achsschenkelhalter hinten
R
T08704
M4x4
T08664 8x16x5
T08665
13x19x4
T08704
Rear Wheel Shaft
Radachse hinten
L
R
Screw
Cement
L
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Page 19
12

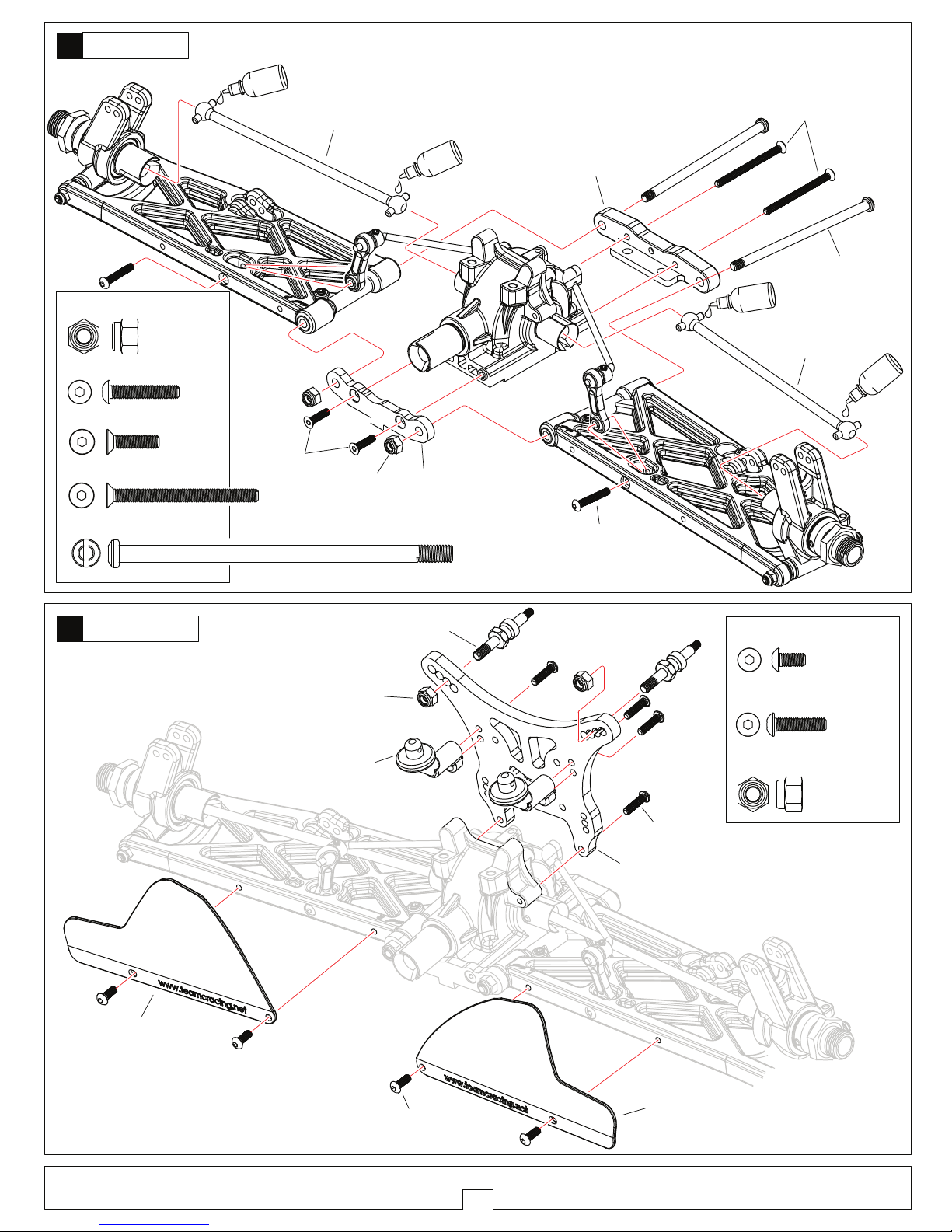

Rear Shock Tower
Dämpferbrücke hinten
24
Bag - E
TG8004
Dirtcover Rear-Left
Schmutzfänger links
TG8004
Dirtcover Rear-Right
Schmutzfänger rechts
TG8005
Rear Body Mount
Karohalter hinten
TG8039
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x6
T08673 M3x6 Screw
Schraube
……………4
T08673 M3x12
T08052
Shock absorber Mount
Dämpferbefestigung
T08052 M4 Nylon Nut
Nylon Mutter
………………2
T08052 M4
T08673 M3x12 Screw
Schraube
…………4
Rear Suspension
Hintere Aufhängung
23
Bag- E
T08701 4x77 Arm Pin
Querlenkerwelle
……………2
T08666 M4 Nylon Nut
Nylon Mutter
………………2
T08673 M3x16 Screw
Schraube
……2
T08674 M3x12 Screw
Schraube
…………2
T08674 M3x35 Screw
Schraube
……………2
T08673 M3x16
T08666 M4
T08701 4x77
T08674 M3x35
T08674 M3x12
T08710
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
T08710
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
TG8037
Rear Wheel Drive Shaft
Antriebswelle hinten
Oil
Öl
Oil
Öl
Oil
Öl
Oil
Öl
TG8037
Rear Wheel
Drive Shaft
Antriebswelle hinten
Page 20
13
Rear Upper Turnbuckle
Gewindestange hinten oben
True-to -scale diagram
1:1 Größe
Assemble as many times as specified So oft montieren wie angegeben
1:1 x1
26
Bag - E
1:1 x1
1:1 x1
TG8021 5x80 Turnbuckle
Gewindestange
T08760 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2
…4
…………2
…………2
T08758 7.8 Ball stud
Kugelkopf
T08757 7.8 Ball stud
Kugelkopf
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts
TG8021
5x80 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08760
7.8 Ball End-Rear Upper
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.55mm
circa.55mm
5mm
▲Projection.Note direction
Hinweis Richtung
Approx.55mm
circa.55mm
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08673 M3x18 Screw
Schraube
…2
T08673 M3x16 Screw
Schraube
……6

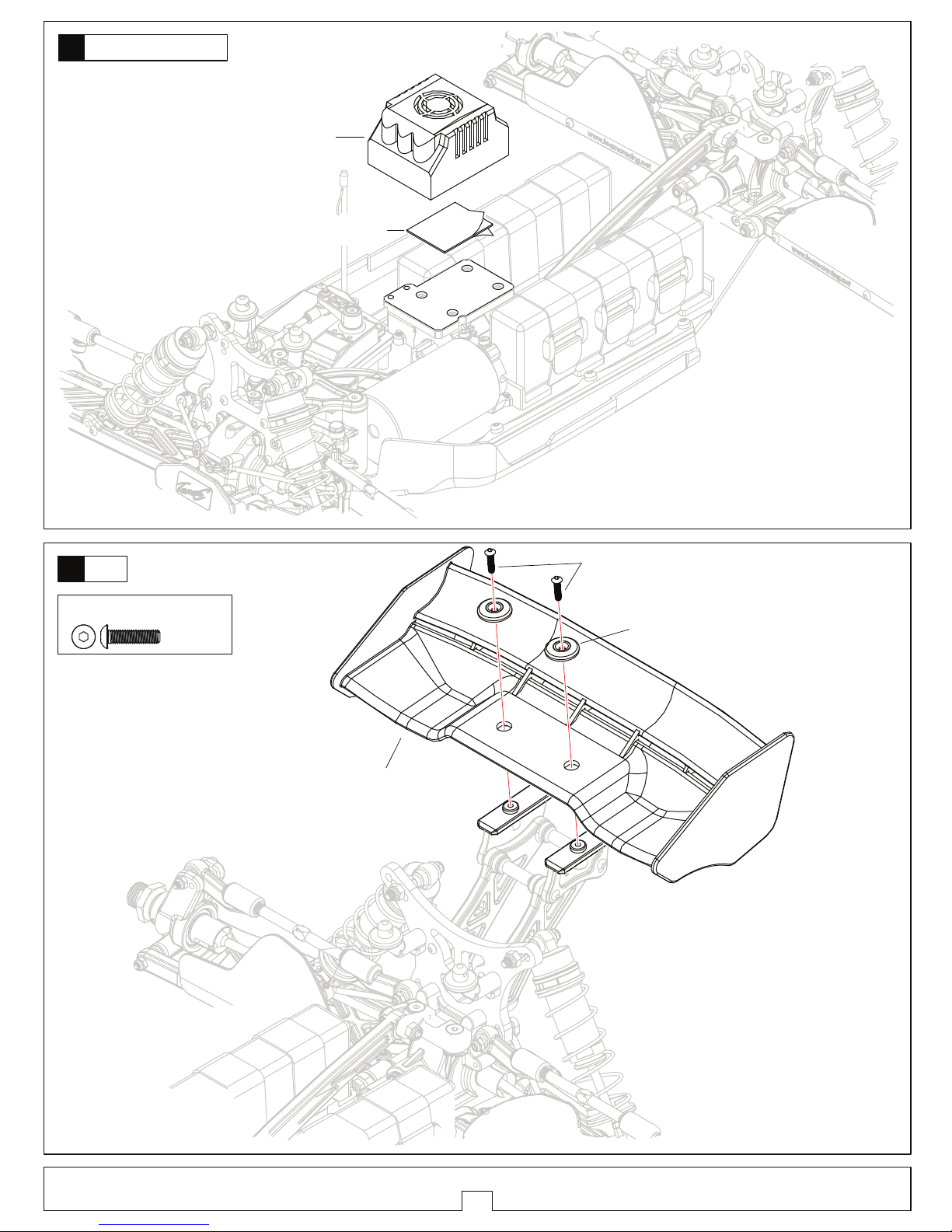

Wing
Spoiler
25
Bag-E
T08673 M3x16
T08673 M3x18
T08612
Wing Mount
Spoilerhalterung
T08673 M3x16
T08666 M3
T08673 M3x16
L
R
Page 21
14
T08674 M4x14 Screw
Schraube
……4
T08674 M3x10 Screw
Schraube
……1
T08674 M3x12 Screw
Schraube
………1
T08666 M3 Nylon Nut
Nylon Mutter
………1
T08666 M3
T08674 M4x14
T08674 M3x10
T08674 M3x12
T08674 M4x14
Rear Suspension
Hintere Aufhängung
TG8036
Center Rear Drive Shaft
Mittel Antriebswelle hinten
Oil
Öl
28
Bag-E
Oil
Öl
Rear Upper Turnbuckle
Gewindestange hinten oben
27
Bag - E
T08666 M3 Nylon Nut
Nylon Mutter
T08676 M3x20 Screw
Schraube
T08676 M3x25 Screw
Schraube
……1
T08673 M4x22 Screw
Schraube
T08666 M4 Nylon Nut
Nylon Mutter
T08666 M3
T08666 M3
T08666 M3
T08676 M3x20
T08676 M3x25
TG8006
Rear Chassis Stiffener
Chassisstrebe hinten
T08762
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
T08676 M3x25
T08674 M4x12 Screw
Schraube
…2
…2
…2
……………1
…………4
T08673 M4x22
T08674 M4x12
Rear Upper Turnbuckle-Right
Gewindestange hinten oben rechts
Rear Upper Turnbuckle-Left
Gewindestange hinten oben links
T08666 M4
Page 22
15
F
R

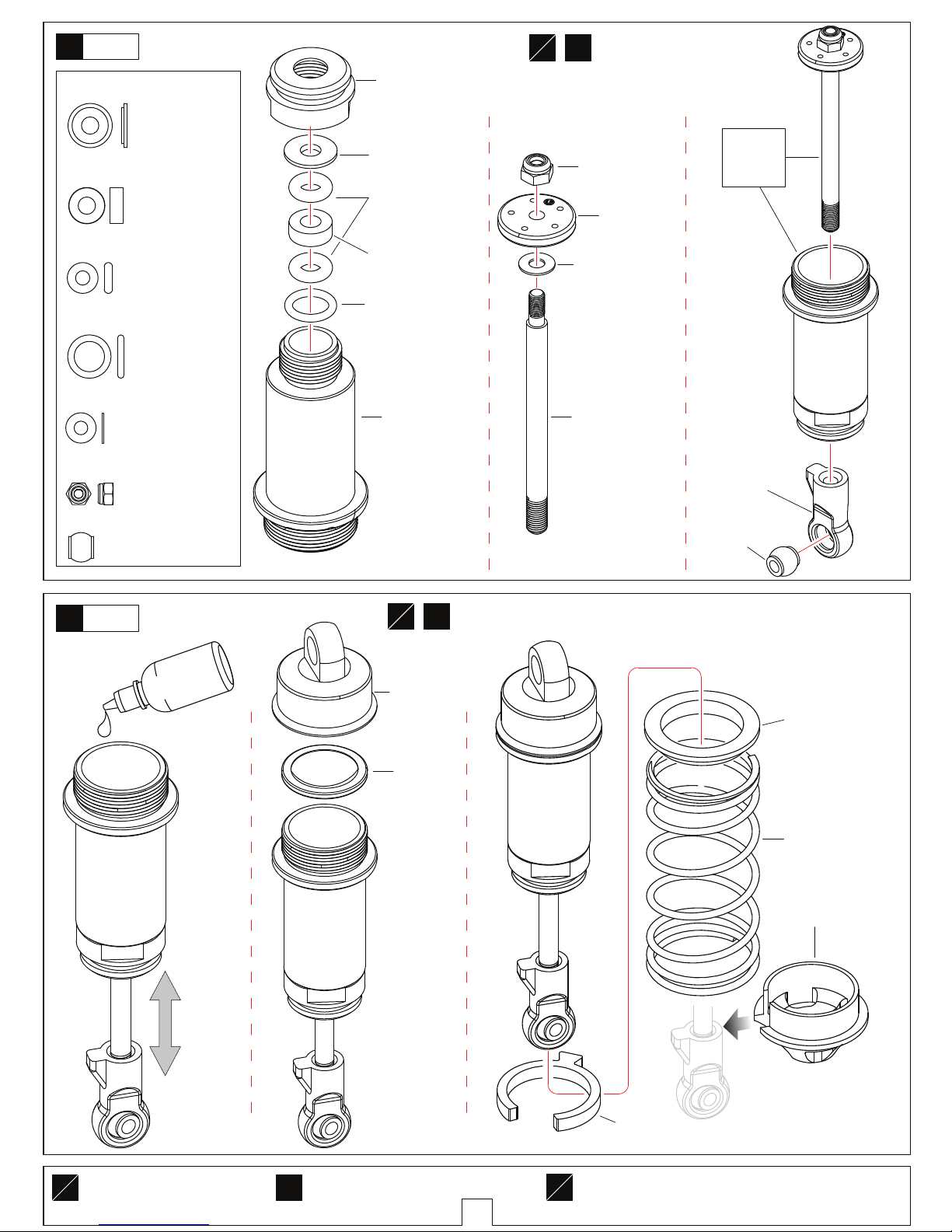

Assemble both Front and Rear
Beide Seiten (vorne/hinten) auf
die gleiche Weise montieren
Front-Short
Vorne-kurz
Rear-Long
Hinten-lang
F
R
x2
T08725
Diaphragm
Diaphragma
Front-Short
Vorne-kurz
Rear-Long
Hinten-lang
T08727
Shock Top cover
Dämpferkappe oben
T08728
Front Shock Spring-Short
Dämpferfeder vorne kurz
Rear Shock Spring-Long
Dämpferfeder hinten lang
T08726
Spring Adjuster
Dämpferring
T08726
Below Spring Mount
Dämpferteller unten
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche
Weise montieren
x2
Assemble as many times as specified
So oft montieren wie angegeben
Shock
Dämpfer
T08726
Top Spring Mount
Federteller oben
30
450#
Dämpferöl
Shock Oil
Bag-F
Shock
Dämpfer
29
Bag-F
T08725
1.2mm Plastic Washer
Beilagscheibe
T08725
3.8x2.3 O-ring
T08725 3mm Plastic Washer
Beilagscheibe
…………………4
…………………4
……………………8
T08727 O-ring
…………………4
T08725
3.1x7x0.4 Washer
Beilagscheibe
……………………4
T08725
M3 Nylon Nut
Nylon Mutter
…………………4
T08755 6.8 Ball stud
Kugelkopf
………………………4
T08725
3.8x2.3 O-ring
T08725
3mm Plastic Washer
Beilagscheibe
T08725
1.2mm Plastic Washer
Beilagscheibe
T08727
O-ring
T08727
Shock Bottom cover
Dämpferkappe unten
T08727
Front Shock Body-Short
Dämpfer Gehäuse vorne kurz
Rear Shock Body-Long
Dämpfer Gehäuse hinten lang
T08725
Front Shock Shaft-Short
Dämpferschaft vorne kurz
Rear Shock Shaft-Long
Dämpferschaft hinten lang
T08725 3.1x7x0.4
T08725
Shock Piston
Kolbenplatte
T08725 M3
T08755
6.8 Ball stud
Kugelkopf
T08726
Ball End-Short
Kugelpfanne kurz
Front-Short
Vorne kurz
Rear-Long
Hinten lang
F
R
x2
Front-Short
Vorne-kurz
Rear-Long
Hinten-lang
Page 23
16
L
R
Rear Shock
Dämpfer hinten
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T08673 M3x18
T08673 M3x18 Screw
Schraube
…………………2
………………………2
T08052 Plastic Bushing
Blockhalter
……2
T08052 M3 Flanged Nylon Nut
Flansch Nylon Mutter
T08052
Plastic Bushing
Blockhalter
T08052 M3
32
Bag-F
T08673 M3x18 Screw
Schraube
…………………2
T08052 M3 Flanged Nylon Nut
Flansch Nylon Mutter
………………………2
T08052 Plastic Bushing
Blockhalter
……2
T08673 M3x18
L
R
Front Shock
Dämpfer vorne
T08052
Plastic Bushing
Blockhalter
T08052 M3
31
Bag-F
Page 24
17

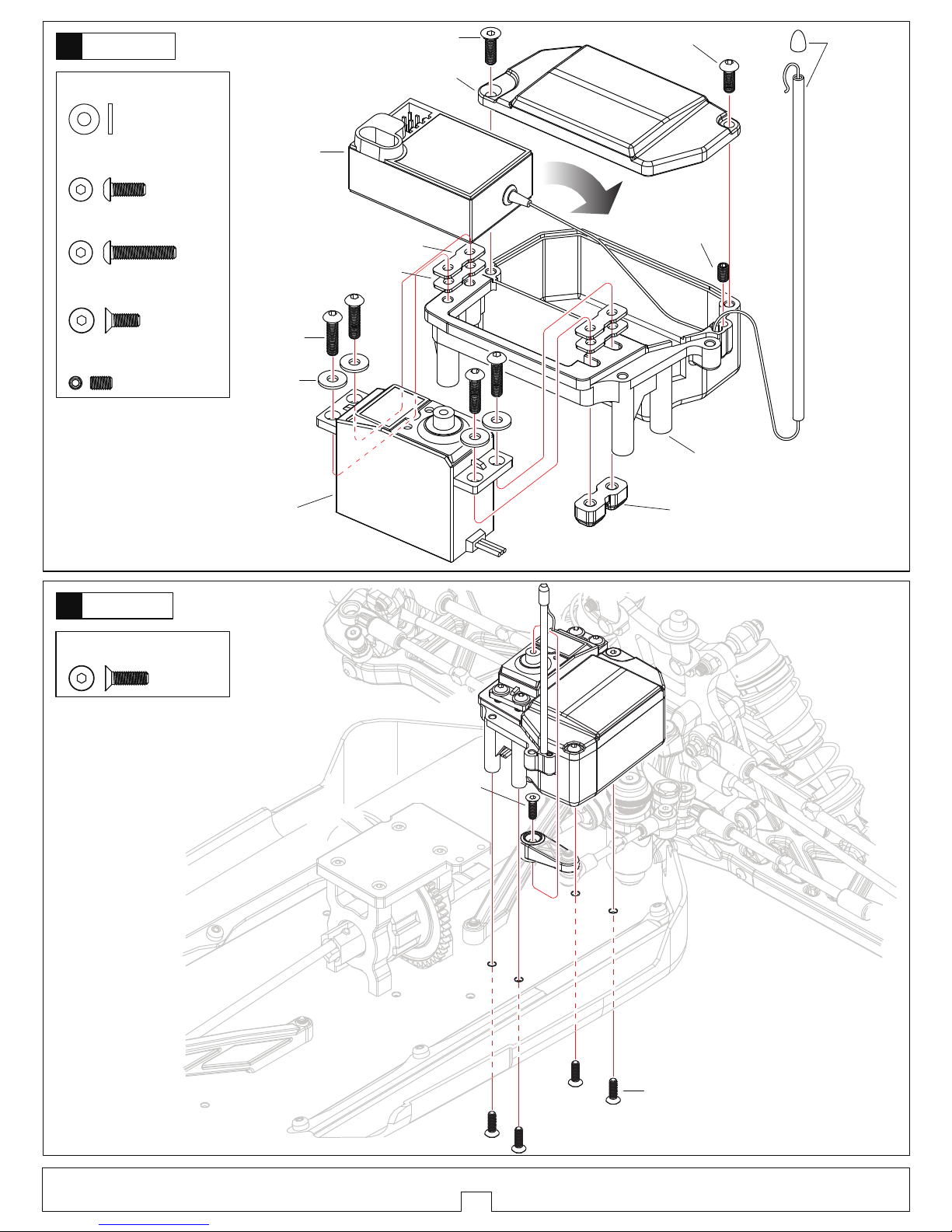

Receiver/Servo
Empfänger/Servo
T08674 M3x10
T08674 M3x10 Screw
Schraube
……………5
T08674 M3x10
34
Bag-B
Receiver/Servo
Empfänger/Servo
T08614
Receiver Box
Empfänger Box
T02081 3x7x0.8 Washer
Beilagscheibe
……………………4
T02081
3x7x0.8
T08793
M3x15
T08616
Servo Mount
Servohalterung
T08614
Receiver Cover
Empfänger Box Deckel
T08673 M3x8 Screw
Schraube
……………1
T08673 M3x8
T08674 M3x8
T08674 M3x8 Screw
Schraube
……………1
T08675 M3x5 Screw
Schraube
…………………1
T08675 M3x5
T02087
Antenna Pipe
Antennenrohr
Servo
Receiver
T08793 M3x15 Screw
Schraube
………4
33
T08616
1.5mm
T08616
1.0mm
Bag-B Bag-J
Page 25
18
T08674 M3x8 Screw
Schraube
……………8

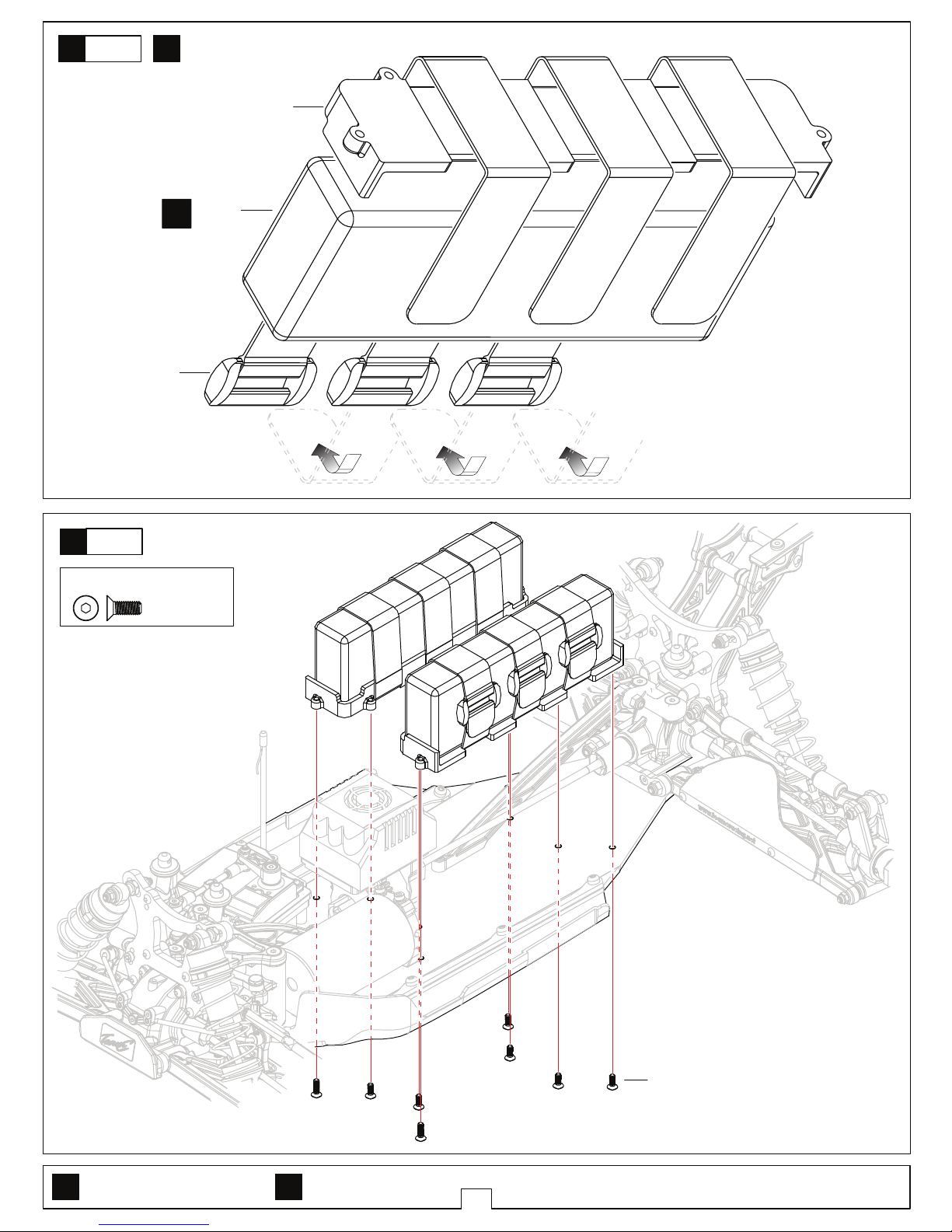

Battery
Akku
T08674 M3x8
36
Bag-B
Battery
Akku
X
Must be purchased separately
Muss seperat gekauft werden
Battery
Akku
X
T08821
Battery Mount
Akkuhalterung
T08821
Velcro Tape
Klettband
x2
Assemble as many times as specified So oft montieren wie angegeben
35
x2
Bag-B
Page 26
19
Wing
Spoiler
T08673 M3x12 Screw
Schraube
…………2
38
Bag-G
T08673 M3x12
T08672
Wing
Spoiler
T08672
Wing Screw Washer
Spoiler U-Scheibe
Electronic speed controller
Elektronischer Fahrtenregler
T02087
Double-sided tape
Doppelseitiges Tape
Electronic speed controller
Elektronischer Fahrtenregler
37
Bag-J
Page 27
TG8015 17mm Hex Nut
Radmutter
……4
20
Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
L
R
40
L
R

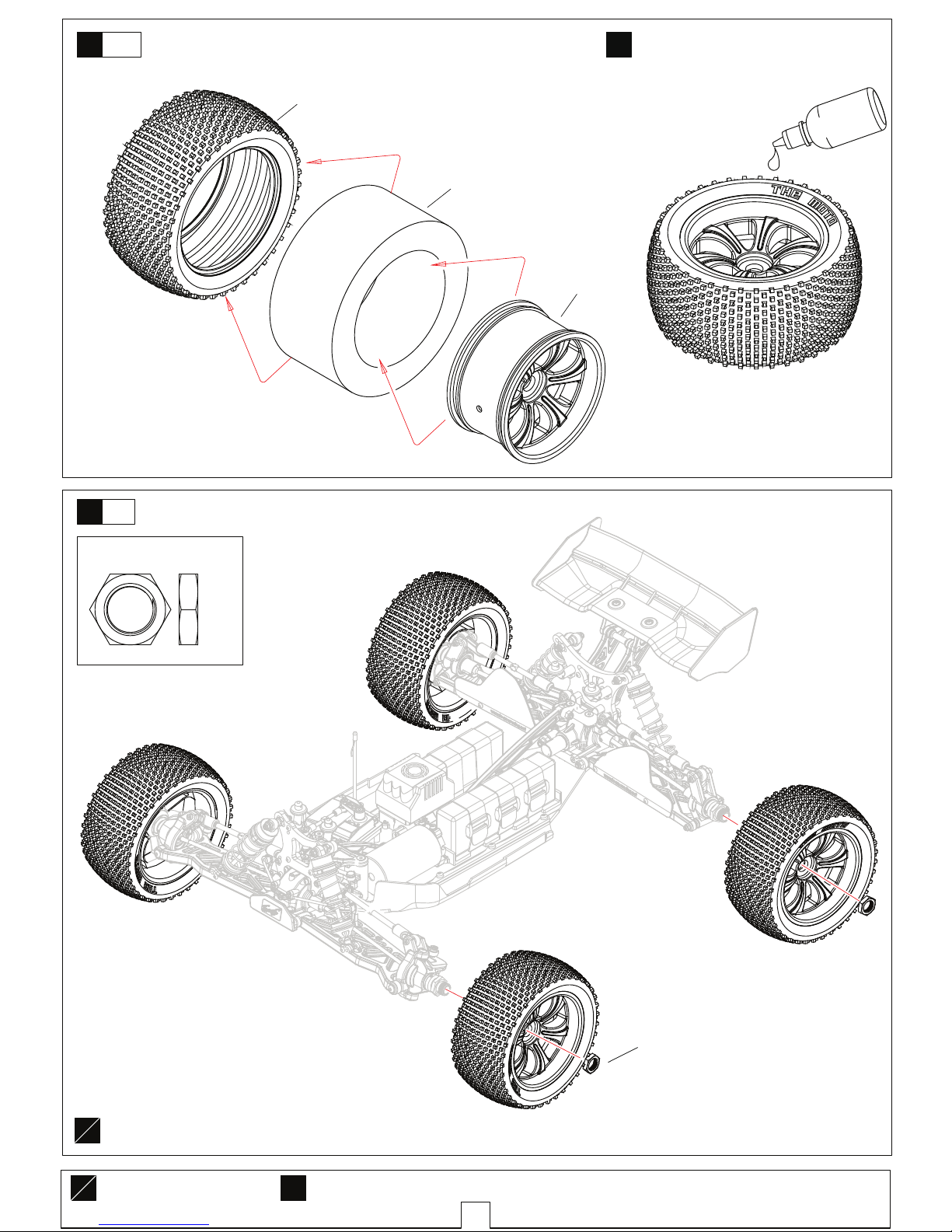

Tyre
Räder
Assemble as many times as specified
So oft montieren wie angegeben
x4
TG8015
17mm Hex Nut
Radmutter
Bag-D Bag-E
Tyre
Räder
39
Bag-H
x4
Glue
Kleber
TG8044
TG8044
Sponge
Reifen Einlage
Tyre
Reifen
TG8043
Rim
Felge
Page 28
21

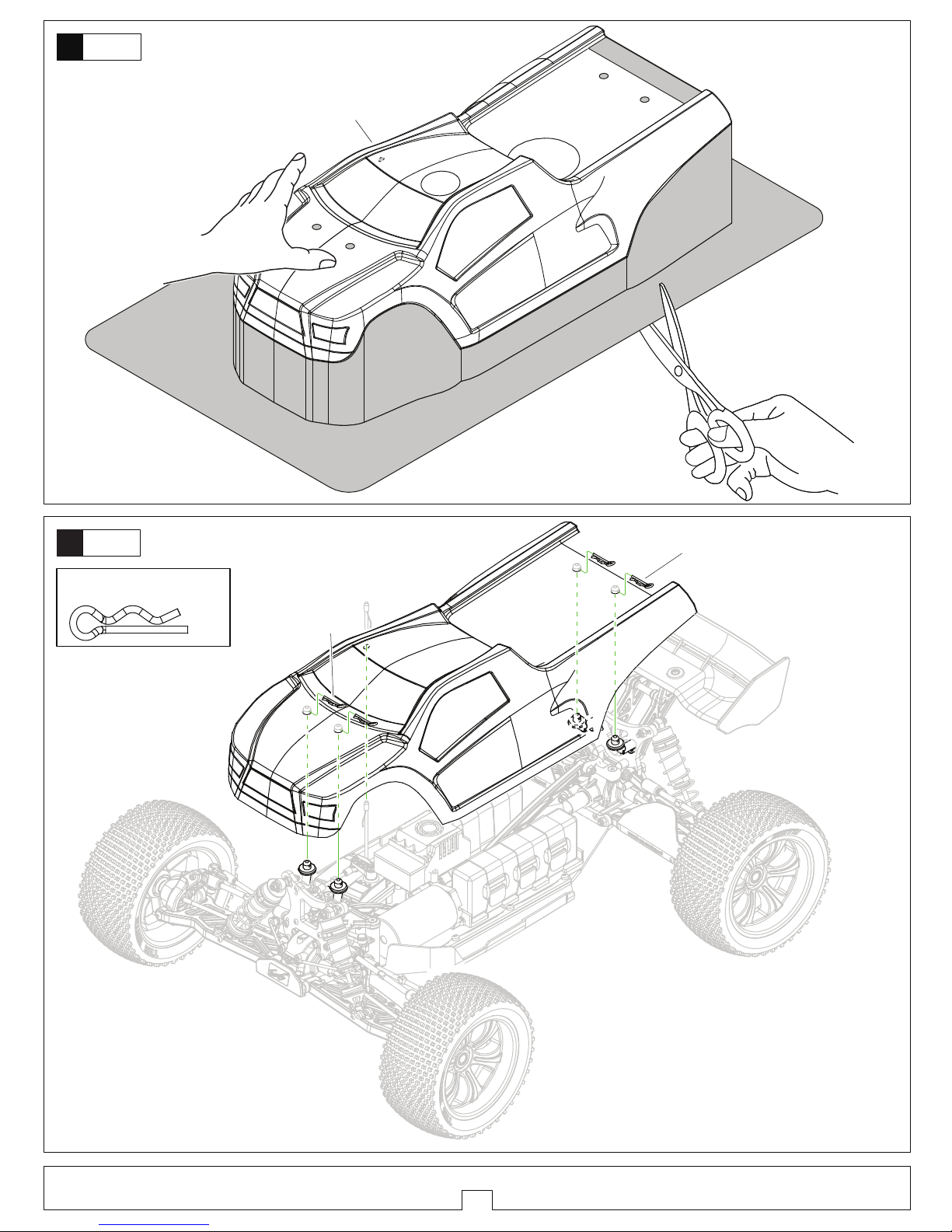

Body
Karosserie
41
Bag- I
Body
Karosserie
T08660 Mid Clip
Medium Splint
……4
42
Bag
-
J
TG8047
Body
Karosserie
T08660
Mid Clip
Medium Splint
T08660
Mid Clip
Medium Splint
Page 29

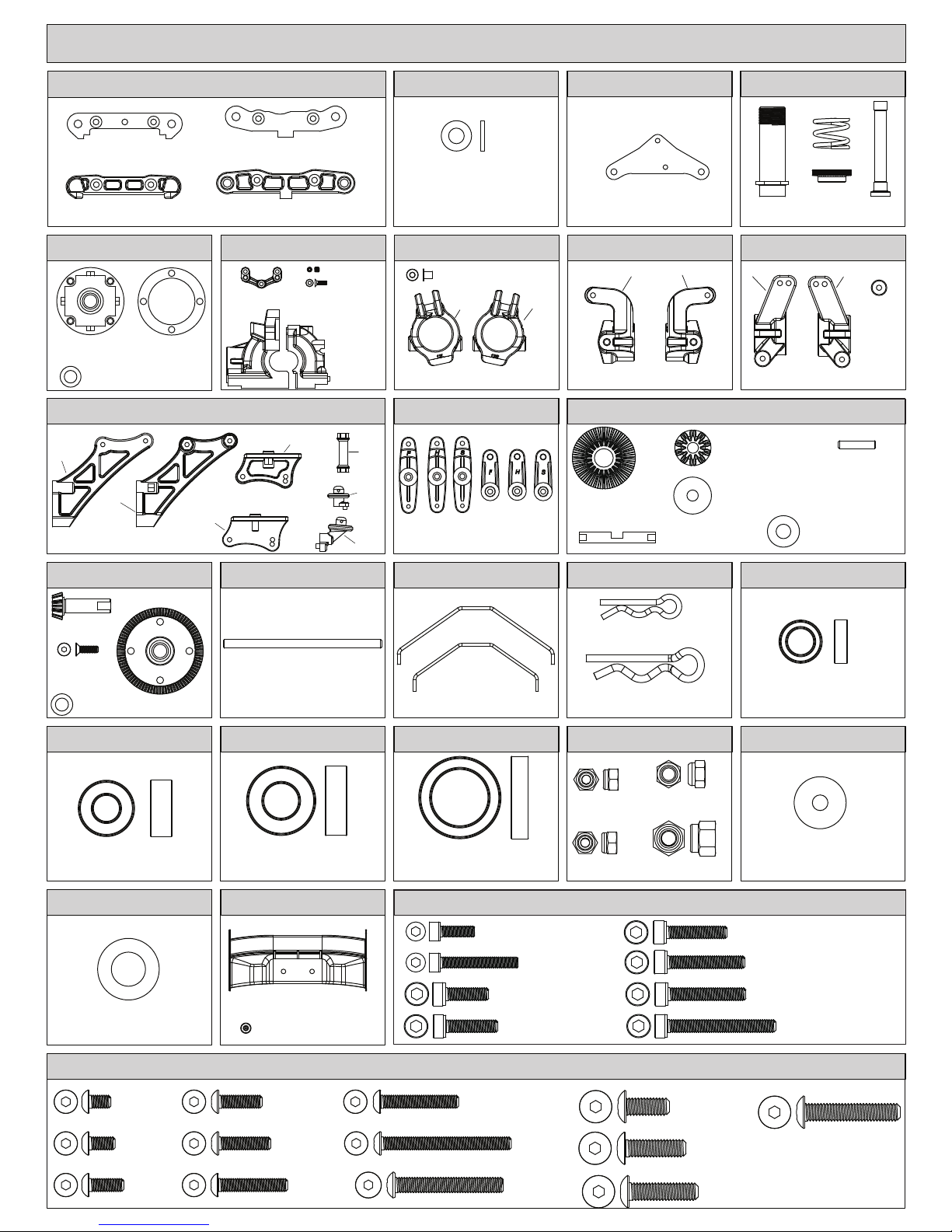

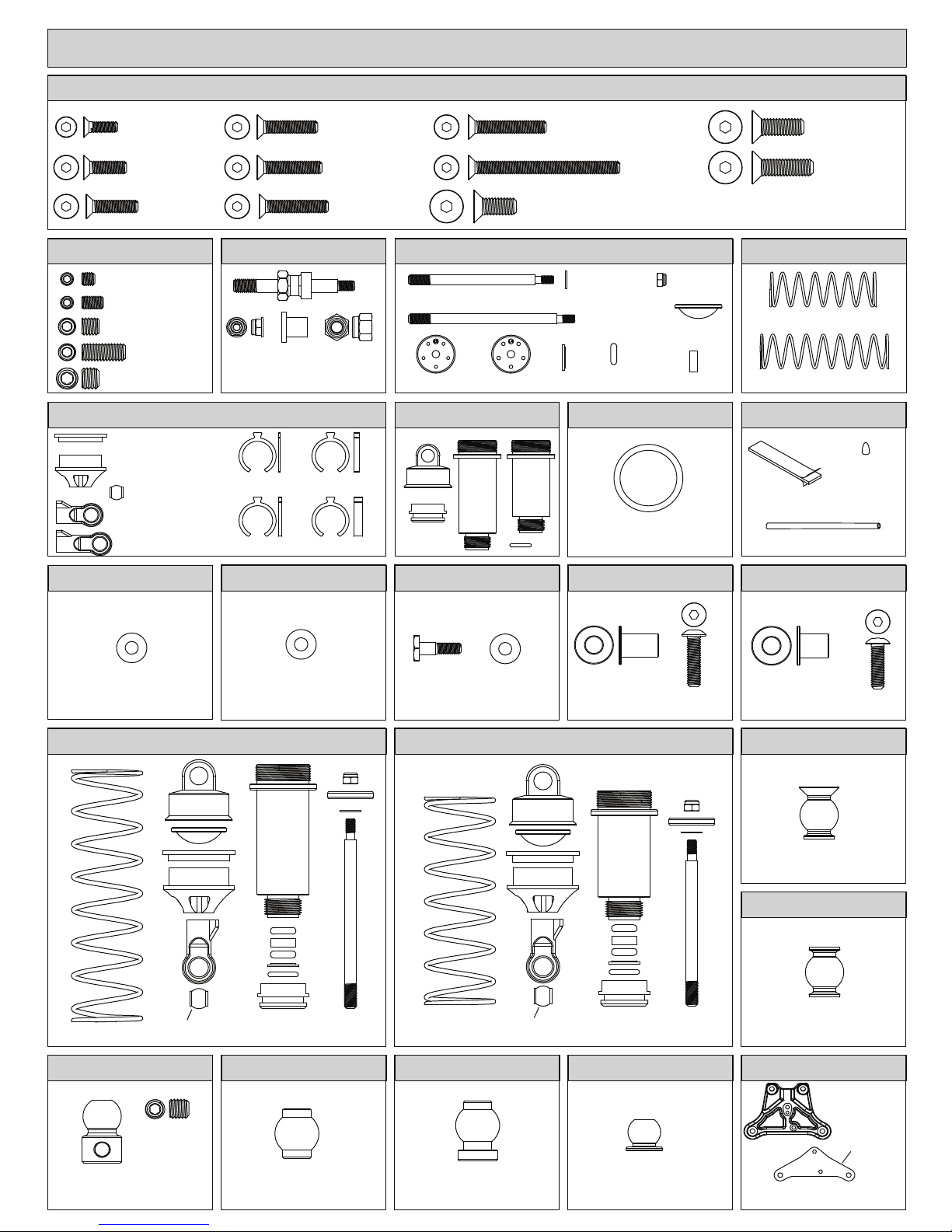

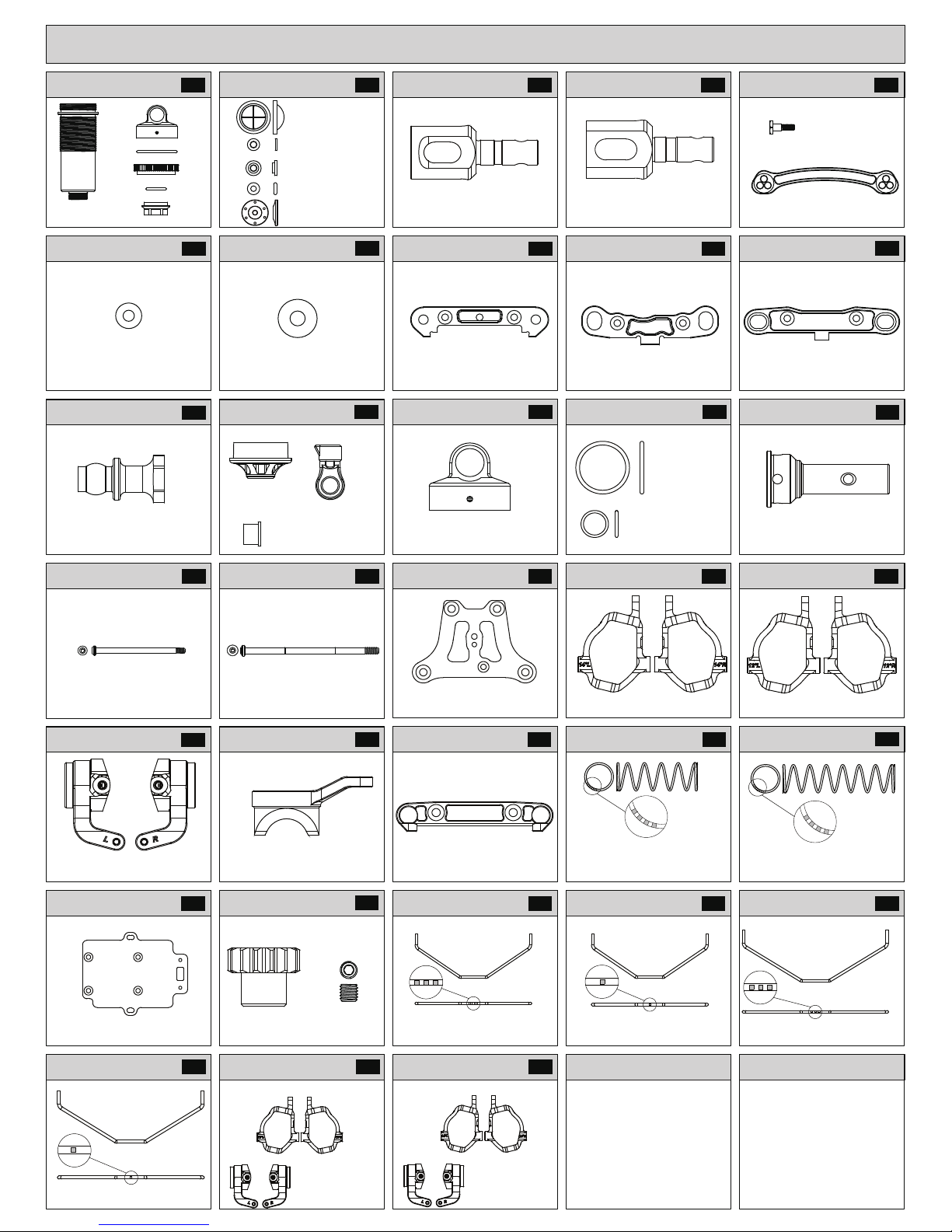

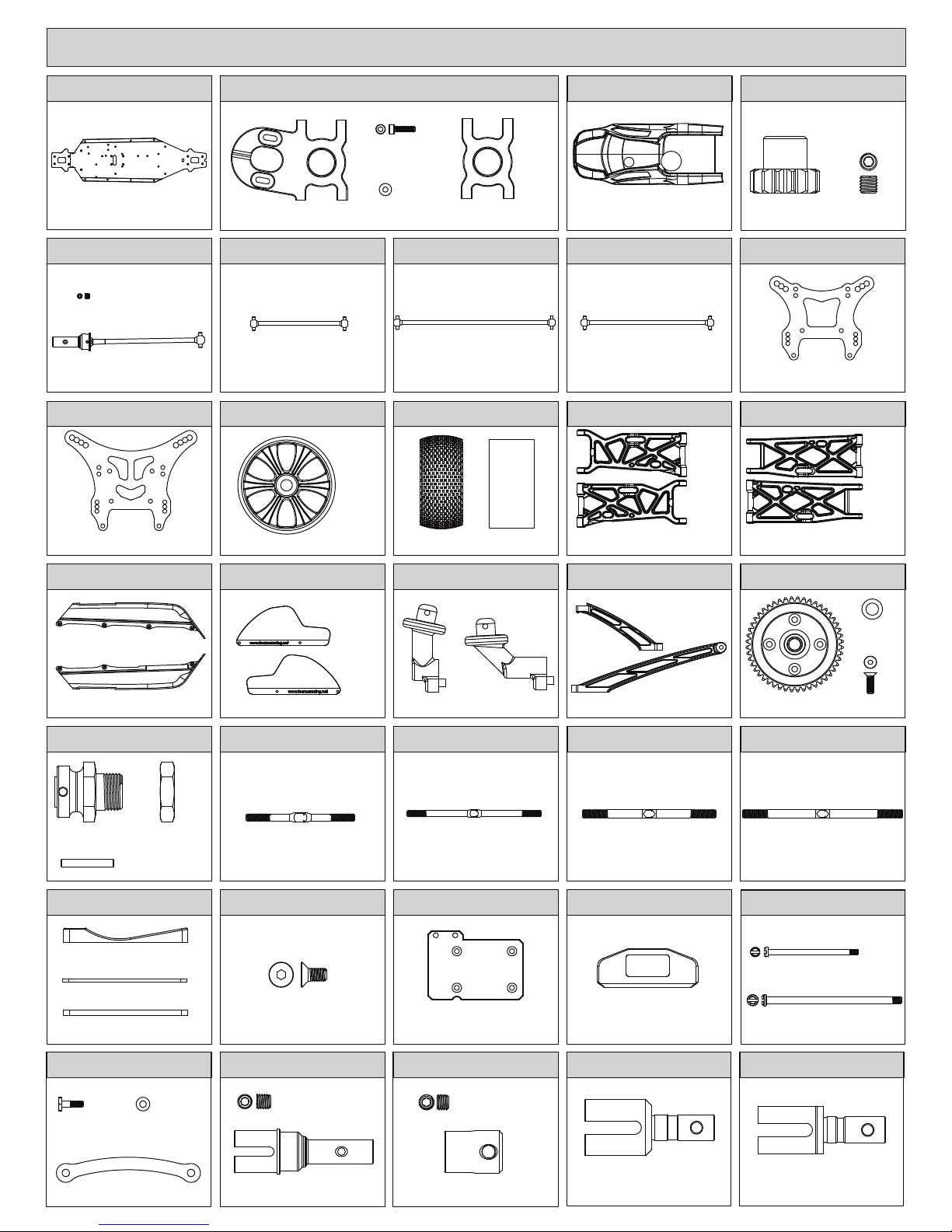

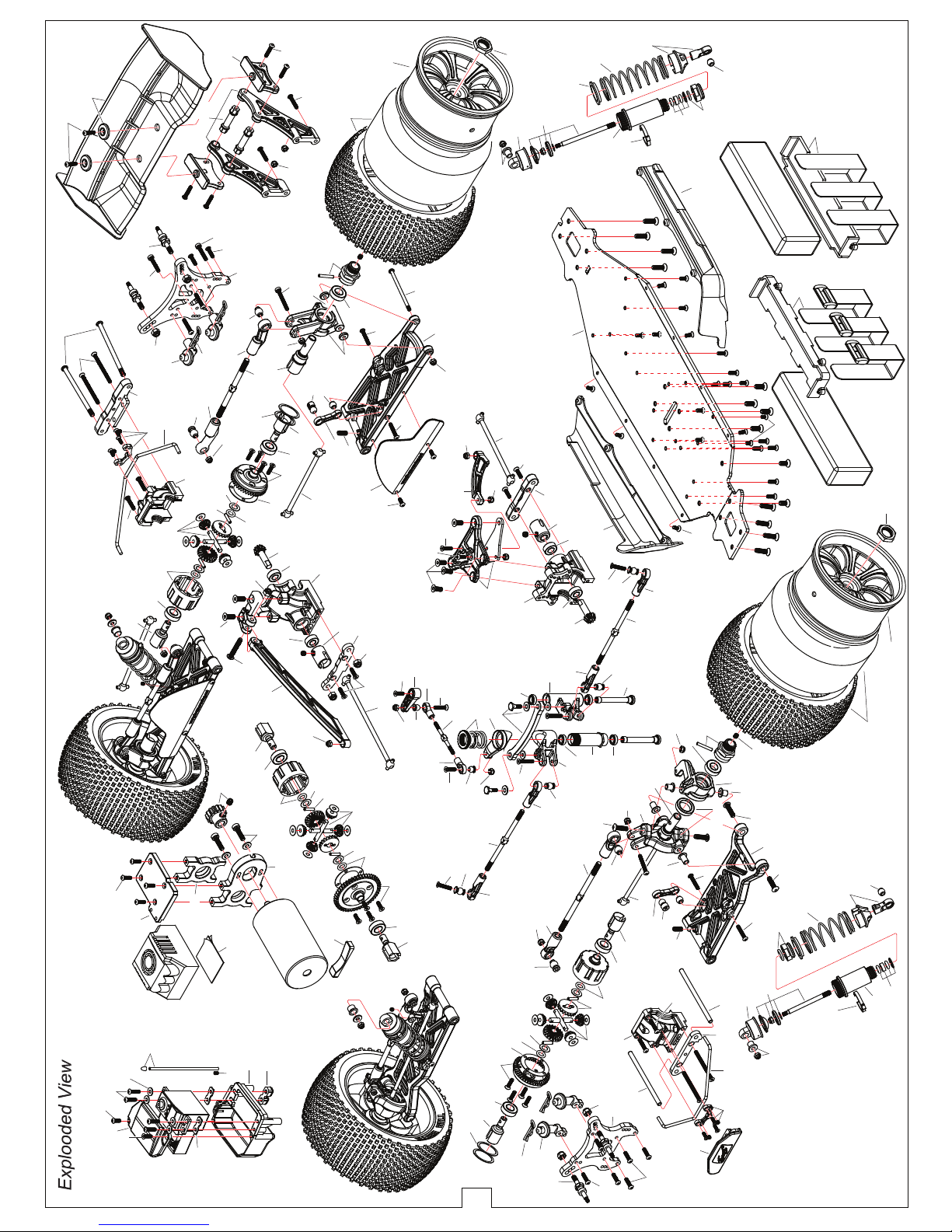

T08600
T08600
T08600
T08600
T08601
T08601
T08601
T08601
T08601
T08601
T08752
T08604
T08605
T08756
T08760
T08759
T08759
TG8020
T08754
TG8001
T08751
TG8002
T08761
T08762
T08762
TG8003
TG8004
TG8032
T08612
T08612
T08822
T08822
T08822
TG8006
TG8006
T08620
T08633
T08633
T08633
T08633
T08709
T08709
T08636
T08636
T08636
T08636
T08636
T08636
TG8010
TG8034
T08639
TG8021
TG8022
TG8019
TG8020
TG8045
T08645
T08645
T08646
T08647
T08647
TG8015
TG8015
TG8015
T08650
T08650
T08662
T08662
T08662
T08663
T08663
T08663
T08663
T08664
T08664
T08664
T08664
T08665
T08664
T08664
T08664
T08664
T08666
T08666
T08666
T08666
T08666
T08633
T08633
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08672
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08760
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08675
T08675
T08676
511123
T08675
T08304
TG8003
T08603
T08753
T08762
T08650
T08669
T08669
T08772
T08772
T08793
T08669
T08600
T02087
TG8031
T08673
TG8029
T08600
T08822
T02081
T08669
T08674
T08821
T08821
T08760
T08760
T08760
T08674
T08760
T08760
T08760
T08760
T08754
T08753
T08760
T08757
T08758
T08758
T08757
T08756
T08755
T08760
T08673
TG8005
TG8038
T08708
T08708
TG8043
TG8043
TG8015
T08702
T08660
T08673
T08674
T08676
T08304
TG8005
T08660
T08710
T08710
T08710
T08052
T08708
T08708
T08707
T08707
T08701
T08052
T08673
T08673
T08676
TG8037
TG8035
TG8036
TG8039
T08755
T08755
T08728
T08728
T08725
T08725
T08725
T08725
T08726
T08050
T08727
T08727
T08727
T08727
T08727
T08727
T08052
T08052
T08052
T08052
T08726
T08726
T08673
TG8044
T08726
T08710
TG8046
TG8046
TG8046
H394
TG8044
TG8030
T08704
22
Page 30
Front/Rear Diff Connecting Cup
Diff Antriebsmitnehmer
2pcs
Center Diff Connecting Cup
Mitteldiff Antriebsmitnehmer
2pcs
132mm Front CVD
132mm CVD Welle vorne
2pcs
M4x4 Screw
Schraube
2pcs
Front Shock Tower
Dämpferbrücke vorne
1pcs
Rear Shock Tower
Dämpferbrücke hinten
1pcs
TG8039
T08707 T08708 T08709
TG8038
TG8043
Center Front Drive Shaft
Mittel vorne Antriebswelle
1pcs
TG8035
Chassis
1pcs
TG8045
T08702
TG8034
Rear Wheel Shaft
Radachse hinten
2pcs
T08704
Buffer Screw
Schraube
Ackermannstrebe
2pcs
Steering Rack
Ackermannstrebe
1pcs
TG8036
TG8044
3.6x7x0.8 Washer
Beilagscheibe
2pcs
M4x4 Screw
Schraube
2pcs
Rear Wheel Drive Shaft
Hintere Antriebswelle
2pcs
Center Connecting Cup
Hauptantriebsmitnehmer
2pcs
Tyre
Reifen
Tyre Sponge
Reifen Einlage
2pcs
2pcs
M5x4 Screw
Schraube
2pcs

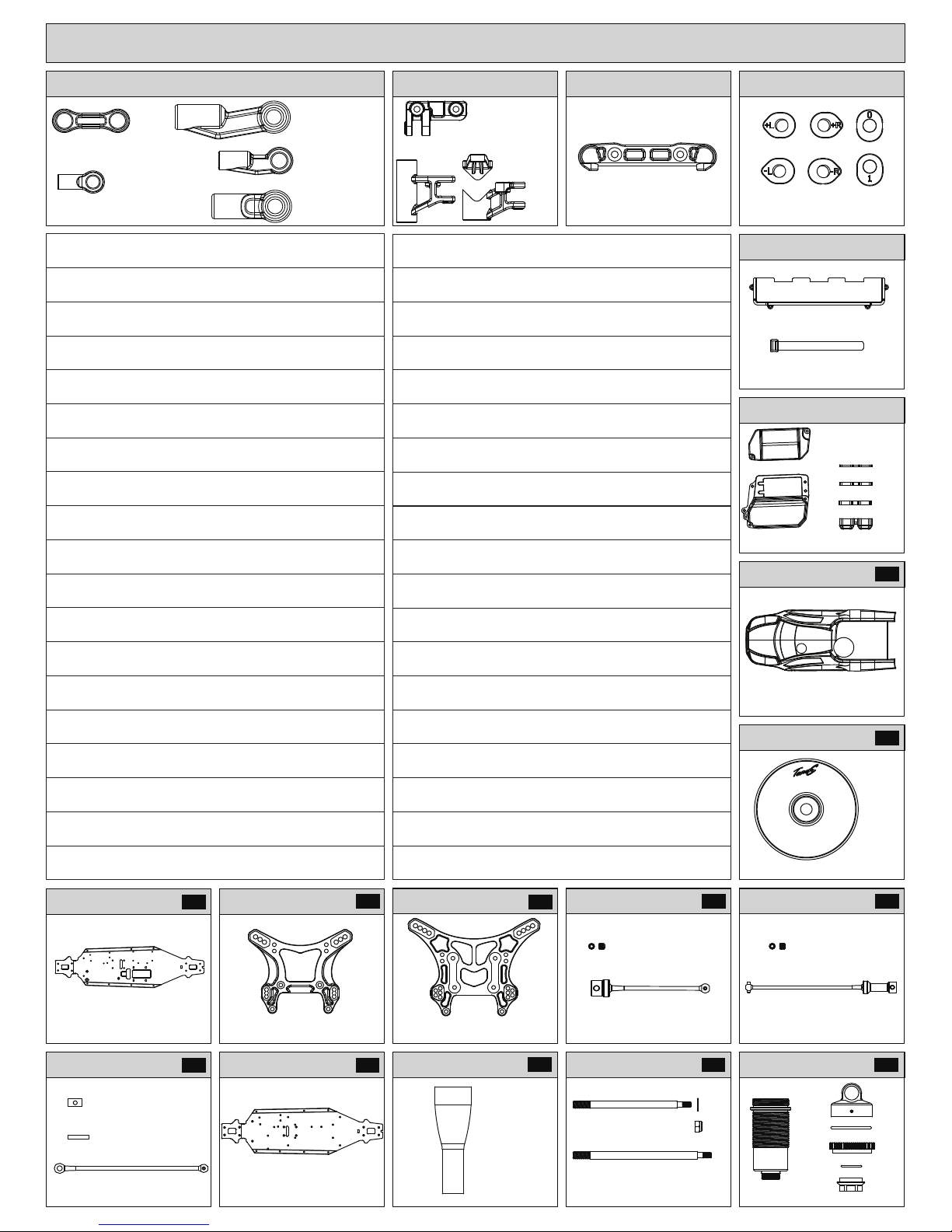

Parts list for Torch E Truggy-1/ Ersatzteileliste Torch E
Front Lower Arm
Querlenker vorne unten
Left
Links 1pcs
Right
Rechts 1pcs
Rear Lower Arm
Querlenker hinten unten
Left
Links1pcs
Right
Rechts 1pcs
Dirtcover Rear-Left
Scmutzfänger links
1pcs
Dirtcover Rear-Right
Schmutzfänger rechts
1pcs
Side Plate-Left
Seitenschutz links
1pcs
Side Plate-Right
Seitenschutz rechts
1pcs
Rear Chassis Stiffener
Chassisstrebe hinten
1pcs
Front Chassis Stiffener
Chassisstrebe vorne
1pcs
48T Center Diff Gear
Center Diff Zahnrad
1pcs
M3x12 Screw
Schraube
4pcs
O-ring
1pcs
Rim
Felge
2pcs
3x45 Turnbuckle
Gewindestange
2pcs
Wheel Hex Hub
Radmitnehmer
17mm Hex Nut
Radmutter
4pcs
4pcs
2.5x16.8 Pin
4pcs
Body
Karosserie
1pcs
TG8001 TG8002
TG8003
T
G8047
Front Body Mount
Karohalter vorne
Rear Body Mount
Karohalter hinten
2pcs
2pcs
4x86 Turnbuckle
Gewindestange
2pcs 5x80 Turnbuckle
Gewindestange
2pcs
5x96 Turnbuckle
Gewindestange
2pcs
TG8004
TG8005 TG8006
TG8010
TG8015 TG8019
TG8020
TG8021 TG8022
Front Bumper
Rammschutz vorne
1pcs
TG8032
Center Rear Drive Shaft
Mittel hinten Antriebswelle
1pcs
TG8037
4x77 Arm Shaft
Querlenkerwelle
2pcs
3x51.5 Arm Shaft
Querlenkerwelle
2pcs
T08701
TG8046
Center Differential Mount
Center Diff Halter
3x7x0.8 Washer
Beilagscheibe
2pcs
1pcs
M3x12 Screw
Schraube
2pcs
Motor Mount
Motorhalterung
H394
14T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
Motor Mount
Motorhalter
TG8029
M3x6 Screw
Schraube
8pcs
TG8030
1mm Washer
Beilagscheibe
2mm Washer
Beilagscheibe
Center Differential Plate
ESC Differentialplatte
1pcs
TG8031
Page 31
Wing Mount&Body Mount
Spoiler&Karohalter
Left
Links
1pcs
Right
Rechts
1pcs
Front
Vorn
1pcs
Rear
Hinten
1pcs
2pcs
Servo Arm
1pcs 1pcs 1pcs
1pcs 1pcs 1pcs
10T Gear
Kegelrad
43T Front/Rear Diff Gear
43T Tellerrad vorn/hinten
1pcs
1pcs
M3x12 Screw
Schraube
4pcs
O-ring
1pcs
4x73 Arm Shaft
Querlenkerwelle
2pcs
Front/Rear Swaybar
Stabi vorne/hinten
1pcs
1pcs
Right
Rechts
1pcs
Left
Links
1pcs
Wing Screw Washer
Spoiler U-Scheibe
2pcs
Wing
Spoiler
1pcs
M4x14 Screw
Schraube
M3x5 Screw
Schraube
M3x6 Screw
Schraube
M3x8 Screw
Schraube
M3x10 Screw
Schraube
M3x12 Screw
Schraube
M3x16 Screw
Schraube
M3x18 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs8pcs
8pcs
M3x30 Screw
Schraube
8pcs
M3.5x25 Screw
Schraube
8pcs
8pcs
M4x16 Screw
Schraube
8pcs
6x10x3 Ball Bearing
Kugellager
8x16x5 Ball Bearing
Kugellager
6x13x5 Ball Bearing
Kugellager
13x19x4 Ball Bearing
Kugellager
6pcs
6pcs 6pcs
6pcs
4.1x12x0.2 Washer
Beilagscheibe
6pcs
Small Clip
Kleiner Splint
8pcs
Mid Clip
Medium Splint
8pcs
T08612
T08620
T08636
T08645 T08647
T08673
T08666
T08668
T08662
T08663 T08664
T08665
T08672
T08660
Parts list for Torch E Truggy-2 / Ersatzteileliste Torch E
M4x10 Screw
Schraube
8pcs
M4x22 Screw
Schraube
8pcs
M3 Nylon Nut
Nylon Mutter
M4 Nylon Nut
Nylon Mutter
M2.5 Nylon Nut
Nylon Mutter
M3.5 Nylon Nut
Nylon Mutter
6pcs
6pcs
6pcs
6pcs
Rear Hub Carriers
Achsschenkelhalter hinten
Left 1pcs
Links
Right 1pcs
Rechts
Washer
Beilagscheibe
4pcs
T08605
T08669
6.1x11x0.2 Washer
Beilagscheibe
12pcs
Differential Pads
Diff Scheibe
1pcs
Differential Housing
Diff Gehäuse
1pcs
O-ring
1pcs
Differential Case
Diff Box
1pcs
1pcs
M3x3 2pcs
M2.5x8 3pcs
Swaybar Mount
Stabi Halter
1pcs
Front Hub Carriers 12 Degree
Achsschenkelhalter vorne 12 Grad
Front Hub Carrier Bushing
Blockhalter Hub
4pcs
1pcs
1pcs
Steering Block
Lenkhebel
Left
Links 1pcs
Right
Rechts 1pcs
1pcs
1pcs
1pcsFront Arm Mount-R
Querlenkerhalter vorne/hinten
1pcs
T08600 T08601 T08603 T08604
T08710
T08719
3.6x7x0.8 Washer
Beilagscheibe
6pcs
Front Arm Mount-F
Querlenkerhalter vorne/vorne
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
T08721
Buffer Plate-Aluminium
Alu Lenkplatte
1pcs
Servo Saver Set
1pcs
1pcs
1pcs
2pcs
T08724
20T Diff Gear
Diff Zahnrad
10T Diff Gear
Diff Zahnrad
4.1x12x0.2 Washer
Beilagscheibe
2pcs
4pcs
Dif
f Shaft
Diff Schaft
2pcs
2.5x1
1.5 Pin
2pcs
4pcs
T08633
6.1x11x0.2 Washer
Beilagscheibe
4pcs
M2.5x8 Screw
Schraube
M2.5x18 Screw
Schraube
M3x20 Screw
‚Schraube
M3x25 Screw
Schraube
M3x12 Screw
Schraube
M3x10 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
T08676
M3x18 Screw
Schraube
8pcs
M3x14 Screw
Schraube
8pcs
Page 32
13.1x15.9x0.2 Washer
Beilagscheibe
6pcs
M3x14 Screw
Schraube
M3x10 Screw
Schraube
M4x10 Screw
Schraube
M2.5x8 Screw
Schraube
M3x12 Screw
Schraube
M4x12 Screw
Schraube
M3x18 Screw
Schraube
M4x14 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
M3x16 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
Front Shock Absorber
Dämpfer vorn komplett
2Set
Rear Shock Absorber
Dämpfer hinten komplett
2Set
M5x4 Screw
Schraube
M3x3 Screw
Schraube
M4x10 Screw
Schraube
M4x4 Screw
Schraube
T08674
T08675
T08304
Parts list for Torch E Truggy - 3 / Ersatzteileliste Torch E
M3x5 Screw
Schraube
M3x35 Screw
Schraube
8pcs
M3x15 Screw
Schraube
8pcs
T08108T08107
T02087
Antenna pipe
Antennenrohr
Antenna cover
Antennenrohr
Kappe
1pcs
1pcs
Double-sided tape
Doppelseitiges Tape
1pcs
8pcs
8pcs
8pcs
8pcs
8pcs
Front Shock Shaft
Dämpferschaft vorne
2pcs
Rear Shock Shaft
Dämpferschaft hinten
2pcs
Diaphragm
Diaphragma
4pcs
1.2mm Plastic Washer
Beilagscheibe
4pcs
Front Shock Spring
Dämpferfeder vorne
2pcs
Rear Shock Spring
Dämpferfeder hinten
2pcs
3mm Plastic Washer
Beialgscheibe
4pcs
3.8x2.3 O-ring
8pcs
Shock Piston-1.2
Kolbenplatte
4pcs
T08728
T08725
Shock Piston-1.4
Kolbenplatte
4pcs
M3 Nylon Nut
Nylon Mutter
3.1x7x0.4 Washer
Beilagscheibe
4pcs
4pcs
King Pin Bushing
Blockhalter
4pcs
Front Hub Carrier Bushing
Blockhalter vorne Hub
4pcs
6pcs
Buffer Screw
Schraube
Ackermannstrebe
2pcs
T08753
T08756 T08757
T08754
6.8 Ball Stud-Steering
Kugelkopf Lenkung
6pcs
6.8 Ball Stud-Steering
Kugelkopf Lenkung
6pcs
6.8 Ball Stud-Swaybar
kugelkopf Stabi
6pcs
7.8 Ball Stud-Front/Rear Upper
Kugelkopf vorn/hinten oben
T08750
T08751
T08752
3x7x0.8 Washer
Beilagscheibe
2pcs
M4x14
4pcs
M4x16
4pcs
M3x3
6pcs
Must be purchased separately
Muss seperat besorgt werden
Must be purchased separately
Muss seperat besorgt werden
T08052
Shock absorber Mount
Dämpferbefestigung
4pcs
4pcs
4pcs
4pcs
M4
M3
Top Spring Mount
Federteller oben
4pcs
6.8x6.3 Ball stud
Kugelkopf
4pcs
Shock Body
Dämpfer Gehäuse
T08727
Below Spring Mount
Federteller unten
4pcs
Ball End-Long
Kugelpfanne lang
4pcs
Ball End-Short
Kugelpfanne kurz
4pcs
4pcs
4pcs
2pcs
2pcs
4pcs
1mm Adjust Ring
Dämpferring
2mm Adjust Ring
Dämpferring
3mm Adjust Ring
Dämpferring
5mm Adjust Ring
Dämpferring
4pcs
4pcs 4pcs
4pcs
T08726
3.1x7x0.4 Washer
Beilagscheibe
6pcs
3x7x0.8 Washer
Beilagscheibe
10pcs
T02081 86001
Aluminium Buffer Plate-Black
Alu Lenkplatte schwarz
1pcs
Buffer Plate-Plastic
Lenkplatte
1pcs
6pcs
7.8 Front/Rear Upper Ball StudKugelkopf vorn/hinten oben silber
Silver
6pcs
5.8 Steering Servo Ball Stud
Kugelkopf Lenkung silber
-Silver
T08758 T08759
T08761
OP
Page 33
1pcs
1pcs
1pcs
1pcs
2pcs
2pcs
Arm Adjust Set
Querlenkereinsätze
T08767
Front Shock Shaft
Dämpferschaft vorn
2pcs
Rear Shock Shaft
Dämpferschaft hinten
2pcs
4pcs
4pcs
T08624
OP
(For 16mm
Shock)
T08623
Shock Boot
Dämpfersocke
4pcs
OP
(For 16mm
Shock)
Parts list for Torch E Truggy-4 / Ersatzteileliste Torch E
6.8 Ball End-Swaybar
Kugelpfanne Stabi
5.8 Ball End-Steering Servo
Kugelpfanne Lenk Servo
6.8 Ball End-Steering
Kugelpfanne Lenkung
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
7.8 Ball End-Front Upper
Kugelpfanne vorn oben
1pcs
2pcs
2pcs
2pcs
2pcs
T08760
1pcs
Left 1pcs
Links
Top 1pcs
Oben
Bottom
Unten
1pcs
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
1pcs
Arm Mount Front-R
Querlenkerhalter vorne/hinten
T08762 T08764
Servo Mount
Servohalterung
1pcs
1.5mm
2pcs
2mm
2pcs
1mm
2pcs
Receiver Box
Empfänger Box
1pcs
Receiver Cover
Empfänger Box Deckel
1pcs
Battery Mount
Akkuhalterung
2pcs
Velcro Tape
Klettband
6pcs
T08821
T08822
T08786
M2.5 Nylon Nut
Nylon Mutter
6pcs
T08790
M3x8 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08792
M3x12 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08794
M3x16 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08800
M4x16 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08802
M2.5x8 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08787
M3.5 Nylon Nut
Nylon Mutter
6pcs
T08789
M3x6 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08791
M3x10 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08793
M3x15 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08795
M3x18 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08797
M3.5x25 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08799
M4x14 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08801
M4x22 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08803
M3x8 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08804
M3x10 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08806
M3x14 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08805
M3x12 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08807
M3x15 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08808
M3x16 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08810
M3x35 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08809
M3x18 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08812
M4x12 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08814
M3x5 Set Screw
Schraube Set
8pcs
T08816
M5x4 Set Screw
Schraube Set
8pcs
T08811
M4x10 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08813
M4x14 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08815
M4x10 Set Screw
Schraube Set
8pcs
T08819
M3x25 Cap Head Screw
Innensechskantschraube
8pcs
83001
M3x12 Cap Head Screw
Innensechskantschraube
8pcs
T08219
M3x14 Cap Head Screw
Innensechskantschraube
8pcs
T08220
M3x18 Cap Head Screw
Innensechskantschraube
8pcs
511190
Small Clip
Kleiner Splint
10pcs
511129
Mid Clip
Medium Splint
10pcs
84001
M3x3 Set Screw
Schraube Set
8pcs
84002
M4x4 Set Screw
Schraube Set
8pcs
87004
M3 Nylon Nut
Nylon Mutter
6pcs
87006
M4 Nylon Nut
Nylon Mutter
6pcs
Front Shock Body
Dämpfer Gehäuse vorne
2pcs
2pcs
2pcs
2pcs
2pcs
2pcs
T08625
OP
(For 16mm
Shock)
OP
OP
OP
OP
132mm Drive Shaft
132mm CVD Welle
2pcs
Rim
Felge
2pcs
Body-Lexan
Karosserie Lexan
1pcs
TG8000
87mm Center Front CVD
87mm Mittel CVD vorne
1pcs
M5x4 Screw
Schraube
1pcs
132mm Center Rear CVD
132mm Mitte CVD hinten
1pcs
M5x4 Screw
Schraube
1pcs
5x8.5 Shaft
Schaft
2pcs
2.5x12.8 Pin
2pcs
TG8009
TG8016
TG8017
TG8018
OP
Chassis
Chassisplatte
Brushless
1pcs
TG8027
OP
Chassis 1pcs
Front Shock Tower-7075
Dämpferbrücke vorne 7075
1pcs
Rear Shock Tower-7075
Dämpferbrücke hinten 7075
1pcs
TG8013TG8011
OP
OP
TG8012
OP
Page 34
1pcs 1pcs
7075 Arm Mount Rear-R
Querlenkerhalter hinten/hinten
1pcs
Shock Top Ball stud
Dämpferkugelkopg
4pcs
T08772
4pcs
CVD Connecting Cup
CVD Aufnahmebuchse
2pcs
18.5x1.5 O-ring
4pcs
9x1.0 O-ring
7075 Arm Mount Rear-F
Querlenkerhalter hinten/vorn
7075 Arm Mount Front-F
Querlenkerhalter vorn/vorn
T08763
T08765 T08766
T08768
4pcs
Shock Absorber Top cover
Dämpferkappe oben
T08770
T08771
4x77 Arm Shaft
Querlenkerschrauben
2pcs
3x51.5 Arm Shaft
Querlenkerschrauben
2pcs
T08779
T08780
TU0819
Carbon Buffer Plate
Carbon Lenkplatte
1pcs
OP
TU0819
OP
Front/Rear Diff Connecting Cup
Diff Mitnehmer vorne/hinten
2pcs
Center Diff Connecting Cup
Haupt Diff Mitnehmer
2pcs
Diaphragm
Diaphragma
4pcs
1mm Plastic Washer
Beilagscheibe
4pcs
2.75mm Plastic Washer
Beilagscheibe
4pcs
3.3x1.9 O-ring
8pcs
Shock Piston
Kolbenplatte
4pcs
T08627
T08634
T08635
T08651
2.7x5.8x0.5 Washer
Beilagscheibe
6pcs
3.5x9x1.0 Washer
Beilagscheibe
6pcs
T08670
T08667
Spring Mount
Federteller unten
4pcs
Ball End
Kugelpfanne
4pcs
4pcs
Shock Top Mount
Dämpferhalter oben
T08769
OP
(For 16mm
Shock)
OP
OP
OP
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
OP
OP
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
OP
OP
Front Hub Carriers 14 Degree
Alu Radlagerträger vorn 14 Grad
TU0829
OP
1pcs
1pcs
Front Hub Carriers 12 Degree
Alu Radlagerträger vorn 12 Grad
1pcs
1pcs
TU0830
OP
Steering Block
Lenkhebel
1pcs
1pcs
TU0831
OP
Parts list for TR8TE Truggy-5 / Tuningteile Torch E
Servo Saver
Alu Servo Saver
1pcs
TU0835
OP
Front Arm Mount-Rear
Alu Querlenkerhalter vorn/hinten
1pcs
TU0839
OP
2pcs
Rear Shock Body
Dämpfer Gehäuse hinten
2pcs
2pcs
2pcs
2pcs
2pcs
T08626
OP
(For 16mm
Shock)
Steering Rack-7075
Ackermannstrebe 7075
Buffer Screw
Schraube
Ackermannstrebe
2pcs
1pcs
2pcs
Front Shock Spring-Hard
Dämpferfeder vorne hart
TU0854
Rear Shock Spring-Hard
Dämpferfeder hinten hart
2pcs
OP
TU0856
OP
M4x4 Screw
Schraube
1pcs
15T Pinion Gear
Motorritzel
1pcs
H395
OP
TU0804
OP
Carbon ESC Mount
Carbon ESC Platte
1pcs
Front Sway Bar 2.3
Stabi vorne 2.3
1pcs
OP
TU0866
Front Sway Bar 2.6
Stabi vorne 2.6
1pcs
OP
TU0867
Rear Sway Bar 2.6
Stabi hinten 2.6
1pcs
OP
TU0868
Rear Sway Bar 3.0
Stabi hinten 3.0
1pcs
OP
TU0869
Front Hub Carriers 14 Degree
Achsschenkel
vorn
14
Grad
TU0872
OP
Front Hub Carriers 12 Degree
Achsschenkel
vorn
12
Grad
TU0874
OP
Steering Block
Lenkhebel
1 set
Steering Block
Lenkhebel
1 set
Page 35

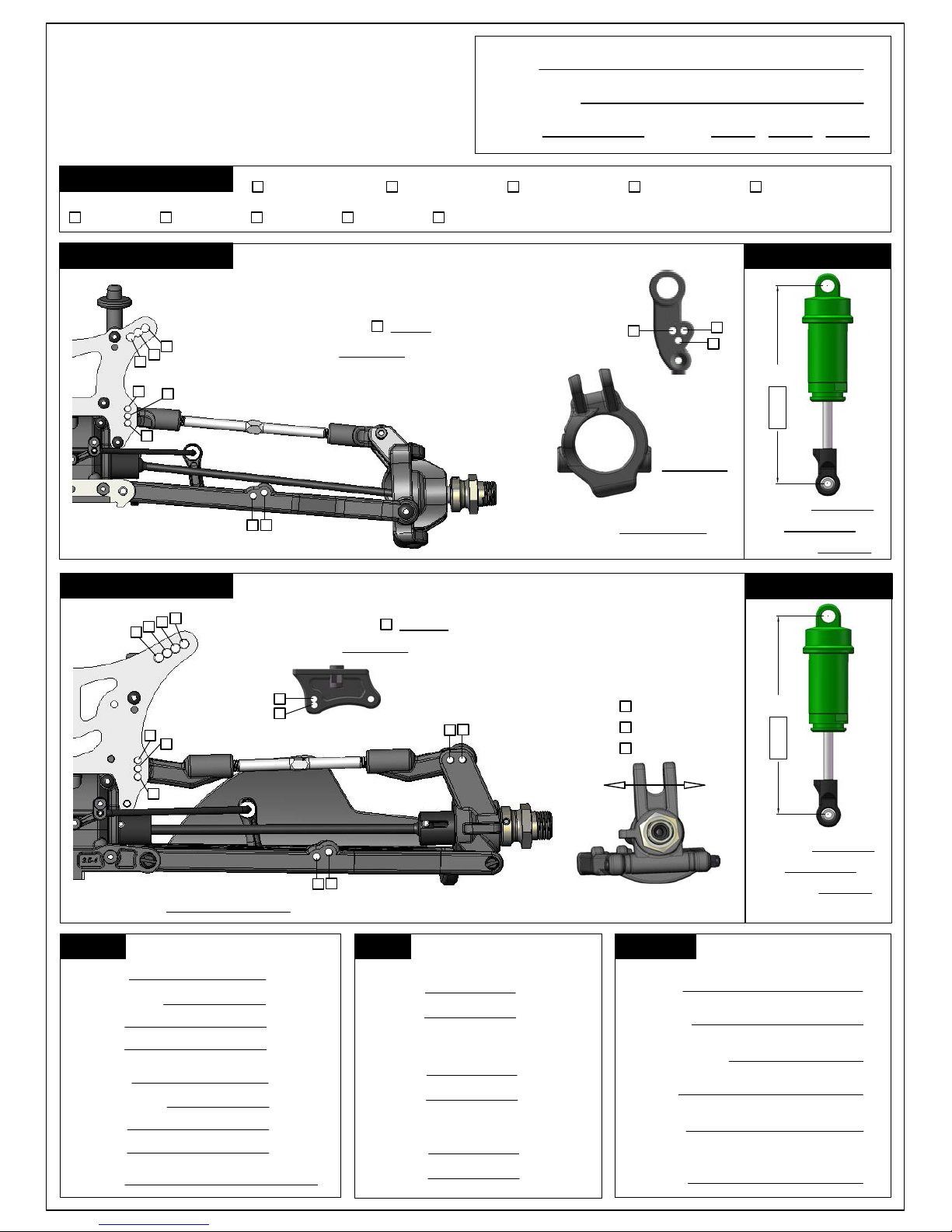

Datum
Fahrer
Strecke / Stadt
/
SETUP SHEET für den TeamC TR8TE
Uneben
Wenig Traktion
Med Traktion Hohe Traktion
Sandig
Weicher Dreck
Gras
Harter Boden
Ton
TR8TE
Motor
Verhältnisse
Eben
Motor
Antrieb
Reifen
Marke
Diff
Vorne
Hinten
Gemisch
Insert
Rad
Marke
Vorne
Center
Öl wt
Hinten
LiPo Akku
Marke
Gemisch
Insert
Rad
Marke
Öl wt
Marke
Öl wt
Notiz
Notiz
Ritzel
ESC
Vordere Aufhängung
Kolbenplatte #
Öl wt
Dämpfer hinten
mm
Dämpfer vorne
Feder
Kolbenplatte#
Öl wt
mm
Feder
Event
Fahrhöhe
Hintere Aufhängung
Fahrhöhe
Lang
Medium
Kurz
Radstand
1
2
Stabilisator:
mm
Stabilisator:
mm
Sturz
°
Sturz
°
3
mm
1
2
3
1
2
1
2
1
2
3
4
1
2
3
1
2
1
2
3
Grad
°
1
2
Page 36
Date
Driver
Track / City
/
SETUP SHEET for the TeamC TR8TE
Bumpy Low traction Med traction High traction
Sandy Soft dirt Grass Hard soil Clay
TR8TE
Motor
Track Condition
Smooth
Motor
Spur
Tires
Brand
Diff
Front
Rear
Compound
Insert
Wheel
Brand
Front
Center
Oil wt
Rear
LiPo battery
Brand
Compound
Insert
Wheel
Brand
Oil wt
Brand
Oil wt
Note
Note
Pinion
ESC
Front Suspension
Piston #
Oil wt
Rear Shocks
mm
Front Shocks
Spring
Piston #
Oil wt
mm
Spring
Event
Ride height
Rear Suspension
Ride height
Long
Medium
Short
Wheelbase
1
2
Anti-roll bar:
mm
Anti-roll bar:
mm
Camber
°
Camber
°
3
mm
1
2
3
1
2
1
2
1
2
3
4
1
2
3
1
2
1
2
3
Degree
°
1
2
Page 37
HOBBYPRO COMPANY LTD.
Flat C-D, 5/F.,
Speedy Ind. BLDG.,
114 How Ming Street,
Kwun Tong, KLN., Hong Kong.
Team C Headquarter
www.teamcracing.net
Team C America
www.teamcamerica.com
Team C Europe
www.teamceurope.com
Loading...
