Page 1
1:8 SCALE 4WD ELECTRIC PRO RACING TRUGGY
Page 2
Notiz
This manual is written in german language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Danke das Sie sich für das Produkt T8TE Competition Offroad Truggy von Team C entschieden haben. Diese
Anleitung hilft Ihnen beim Zusammenbau des T8TE. Bitte nehmen Sie sich Zeit und lesen Sie sich die
Anleitung genau durch.
Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen
abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen
oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.
Generelle Information
DAS IST KEIN SPIELZUG!
Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.
Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in
überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren
gefahren werden.
Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.
Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.
Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.
Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder
Wartungsschäden werden nicht von der Gewährleistung abgedeckt.
Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.
Nitro Modelle dürfen nur außerhalb von Gebäuden gefahren werden. Inhalieren von Auspuffabgasen
kann zu gesundheitlichen Schäden führen.
Bewahren Sie Chemikalien unzugänglich von Kindern auf.
Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein
sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.
Page 3
Notice
This manual is written in english language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Thank you for purchasing this T8TE Competition Truggy by Team C. This manual shows instructions and
tips to built and maintain your T8ET. Please take some time to read through to get familiar with the
shown steps.
We continually improve our products, due to that, actual parts my be different to the illustrations.
Please check our website for the latest versions manuals and tips before you start to built this model.
Generall Information
THIS IS NOT A TOY!
Not suitable for children under 14 years of age without adult supervision.
This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,
environmentally areas or near children or animals.
This model contains rotationg parts and parts which become hot during operation. Care must been
taken to avoid damage or injuries.
This product may require some assembly and routine maintance.
This product is covered by warranty based on material defectives. Crash damage or maintenance
failures are not covered under warranty.
Batteries should be used in good condition only, and need to be fully charged.
Nitro models should be driven outside of buildings only. Inhaling exhaust gases could cause health
damage.
Keep chemicals stored out of the range of small children.
Make sure your model and equipment is in perfect condition before you use it, to ensure savety
and fun while driving.
Page 4
Funkfernsteuerung Einstellung
Akku
Ein neuer NiMH oder LiPo Akku muss vor Benutzung erst geladen werden. Informationen zum Laden finden Sie in der Ladegerätanleitung.
Richten Sie die Fernsteuerung wie unten angegeben ein!
6
5
8
Servo
Empfänger
Fernsteuerung
10
4
Ein/Aus
Schalter
7
9
Elektronischer
Fahrtenregler
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
An
Aus
6
10
An
Aus
5
8
1
3
Benötigte Werkzeuge
Spitzzange
Pinzette
Schmiermittel
Schrauben
Sicehrungslack
Sekundenkleber
oder Reifenkleber
Sechskantschlüssel
Kugeldifferential Fett (klar)
Molybdem Fett (schwarz)
Kreuzschlüssel
Karosserielochbohrer
Um exakte Löcher zu bohren.
(1mm bis 15mm) Löcher können gebohrt
werden.
Seitenschneider
Cuttermesser
Karosserieschere &
Schmiergelpapier
Zur Karosserie ausschneiden!
Start
Ende
Batterien einlegen.(Fernsteuerung)
Antenne ausziehen.(Fernsteuerung
Akku anschließen.
Antennenkable ausziehen.(Empfänger)
Trimmungen auf neutrale Position stellen.(Fernsteuerung)
Einschalten.(Fernsteuerung)
Einschalten.(Fahrtenregler)
Sicherstellen das die Servos Befehle von der Fernsteuerung erhalten.(Fernsteuerung)
Ausschalten.(Fahrtenregler)
Ausschalten.(Fernsteuerung)
Antenne einfahren.(Fernsteuerung)
1
8
7
2
5
3
4
6
9
10
11
Page 5
Transmitter Preparation
Battery
A new Ni-MH battery must be charged before it is used.Refer to the charger instruction manual for charging.
Set up the radio control system as indicated below.
6
5
8
Servo
Receiver
Transmitter
10
4
Switch
7
9
Electronic Speed
Controller
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
ON
OFF
6
10
ON
OFF
5
8
1
3
Tools required
Needie Nose Pllers
Awl
Grease
Screw Cement
Instant Glue
Hex Wrench
Differential Grease
Molybdenum Grease(Black)
Hex Wrench
Body Reamer
No need to pre-drill precise holes
(1mm to 15mm)can be drilled
Wire Cutters
Sharp Hobby knife
ROUND CUTTER
For trimming bodies!
Start
Finish
Install batteries.(Transmitter)
Extend the antenna.(Transmitter)
Connect the battery
Extend the antenna.(Reveiver)
Center the trims.
Switch on.(Transmitter)
Switch on.(Reveiver)
Make sure the servos are in command.
Switch off.(Reveiver)
Switch off.(Transmitter)
Retract the antenna(Transmitter)
1
8
7
2
5
3
4
6
9
10
11
H154
H162
H096
Page 6
1
Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x14 Screw
Schraube
1
1:1
T08760 5.8 Ball End
Kugelpfanne
…………2
T08759 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
T08651 Buffer Screw
Schraube Ackermannstrebe
……2
Approx.8mm
circa.8mm
1:1
True-to -scale diagram
1:1 Größe
T08650
Servo Saver Nut
Servo Saver Mutter
T08650
Servo Saver Spring
Servo Saver Feder
T08762
Servo Saver-Top
Servo Saver oben
T08762
Servo Saver-Bottom
Servo Saver unten
T08650
Servo Saver Body
Servo Saver Gehäuse
T08651
T08674 M3x14
T08651
Buffer Bushing
Blockhalterung
T08651
Steering Rack
Ackermannstrebe
T08666 M3
Select the servo horn matching the servo being used.
Wählen Sie ein Servo Horn für Ihr Servo
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
T08762
Servo Saver-Left
Servo Saver links
Buffer Screw
Schraube
Ackermannstrebe
T02081 3x7x0.8
2
Buffer
Servo Saver
Bag - A
Bag-A
Approx.33mm
circa.33mm
▲Projection.Note direction
Hinweis Richtung
TG8019 3x45 Turnbuckle
Gewindestange
…………1
T08666 M3
T08674 M3x14
T08620
Steering Servo Horn-F
Lenk Servo Horn-F
4mm
TG8019
3x45 Turnbuckle
Gewindestange
T08760
5.8 Ball End
Kugelpfanne
T08760
5.8 Ball End
Kugelpfanne
T08759
5.8 Ball stud
Kugelkopf
T08759
5.8 Ball stud
Kugelkopf
Page 7
Apply threadlock
Schraubensicherungslack verwenden
2
…………1
T08674 M3x10 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………3
T08662 6x10x3 Ball Bearing
Kugellager
TG8003
Side Plate-Left
Seitenschutz links
TG8003
Side Plate-Right
Seitenschutz rechts
T08674 M3x8
T08674 M4x10
TG8027
Chassis
T08674 M3x8
T08650
Servo Saver Post
Servo Saver Pfosten
………………4
………1
T08674 M3x14 Screw
Schraube
4
Buffer
Servo Saver
3
Servo Saver Post/Side Plate
Servo Saver Pfosten/Seitenschutz
Screw
Cement
Screw
Screw
Cement
Screw
Cement
Bag- A
Bag - A Bag - B
…………1
T08674 M3x12 Screw
Schraube
…………7
T08674 M3x8 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3
T08674 M3x10
T08674 M3x12
T08674 M3x14
T08674 M4x10
T08674 M4x10
TG8006
Front Chassis Stiffener
Chassisstrebe vorne
T08761
Buffer Plate-Plastic
Lenkplatte
T08761
Buffer Plate-Aluminium
Alu Lenkplatte
T08662 6x10x3
T08662
6x10x3
T08673 M3x8
T08666 M3
T08674 M3x8 Screw
Schraube
………………1
Page 8
Apply threadlock
Schraubensicherungslack verwenden
3
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………2
T08663 6x13x5 Ball Bearing
Kugellager
………2
T08673 M3x16 Screw
Schraube
……2
TG8016 M5x4 Screw
Schraube
………………1
TG8016 M5x4
TG8016
87mm Center Front CVD
87mm CVD Mitte vorne
T08601
Differential Case
Diff Box
T08636
10T Gear
Kegelritzel
T08673 M3x16
T08601
Differential Case
Diff Box
T08663 6x13x5
T08304
13.1x15.9x0.2
T08663 6x13x5
6

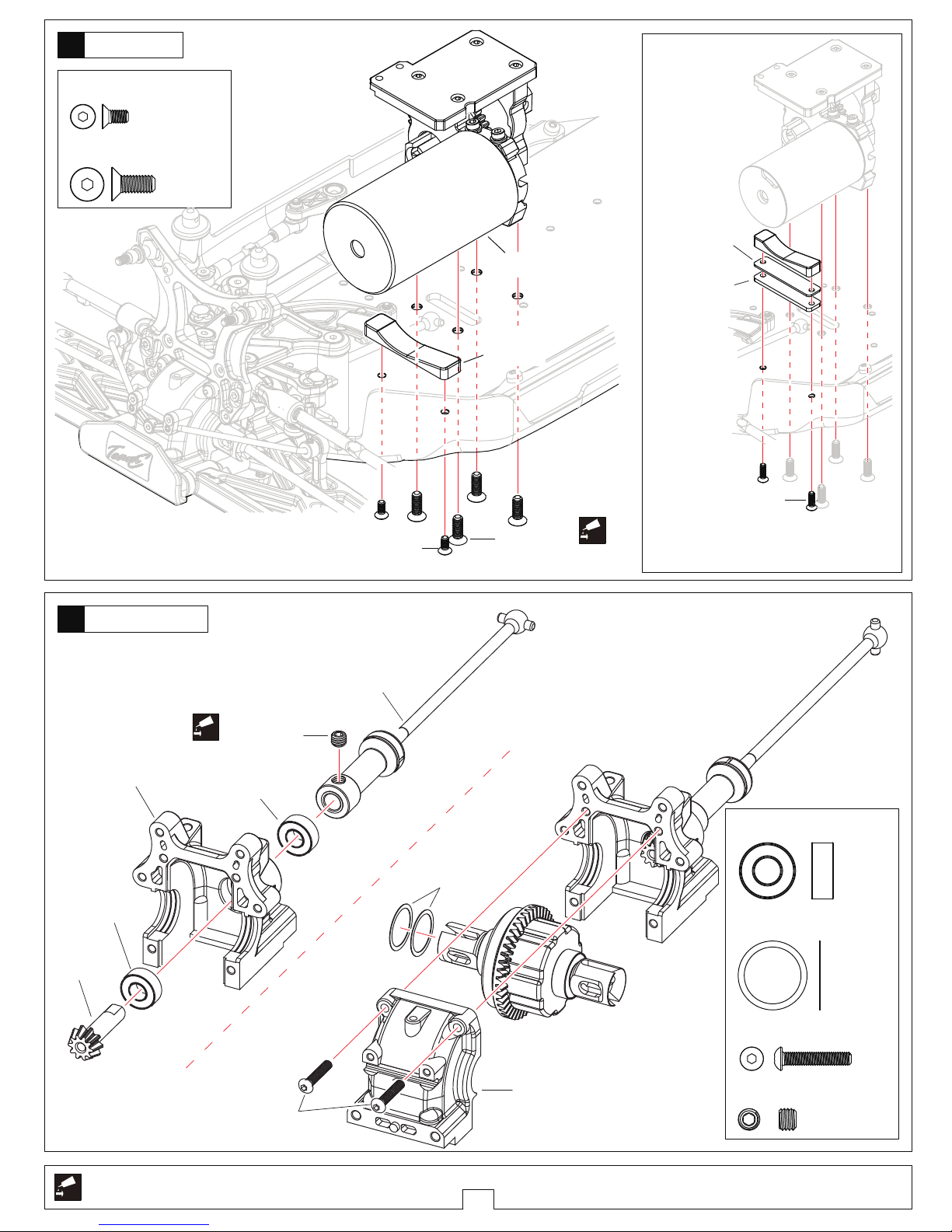

Front Differential Case
Diff Box vorne
x2
Assemble as many times as specified So oft montieren wie angegeben
Screw
Cement
Screw
Cement
Bag-C Bag-D
T08600/T08636 5.8x1.9 O-Ring
…………………4
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………8
T08664 8x16x5 Ball Bearing
Kugellager
………4
……8
T08636 M3x12 Screw
Schraube
T08633
20T Diff Gear
Diff Zahnrad
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08633
2.5x11.5 Pin
T08634
Diff Connecting Cup
Diff Mitnehmer
T08634
Diff Connecting Cup
Diff Mitnehmer
T08600
Differential Housing
Diff Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08600
Differential Pads
Diff Scheiben
T08636
43T Diff Gear
Diff Zahnrad
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
T08636 5.8x1.9
T08664 8x16x5
Oil
5

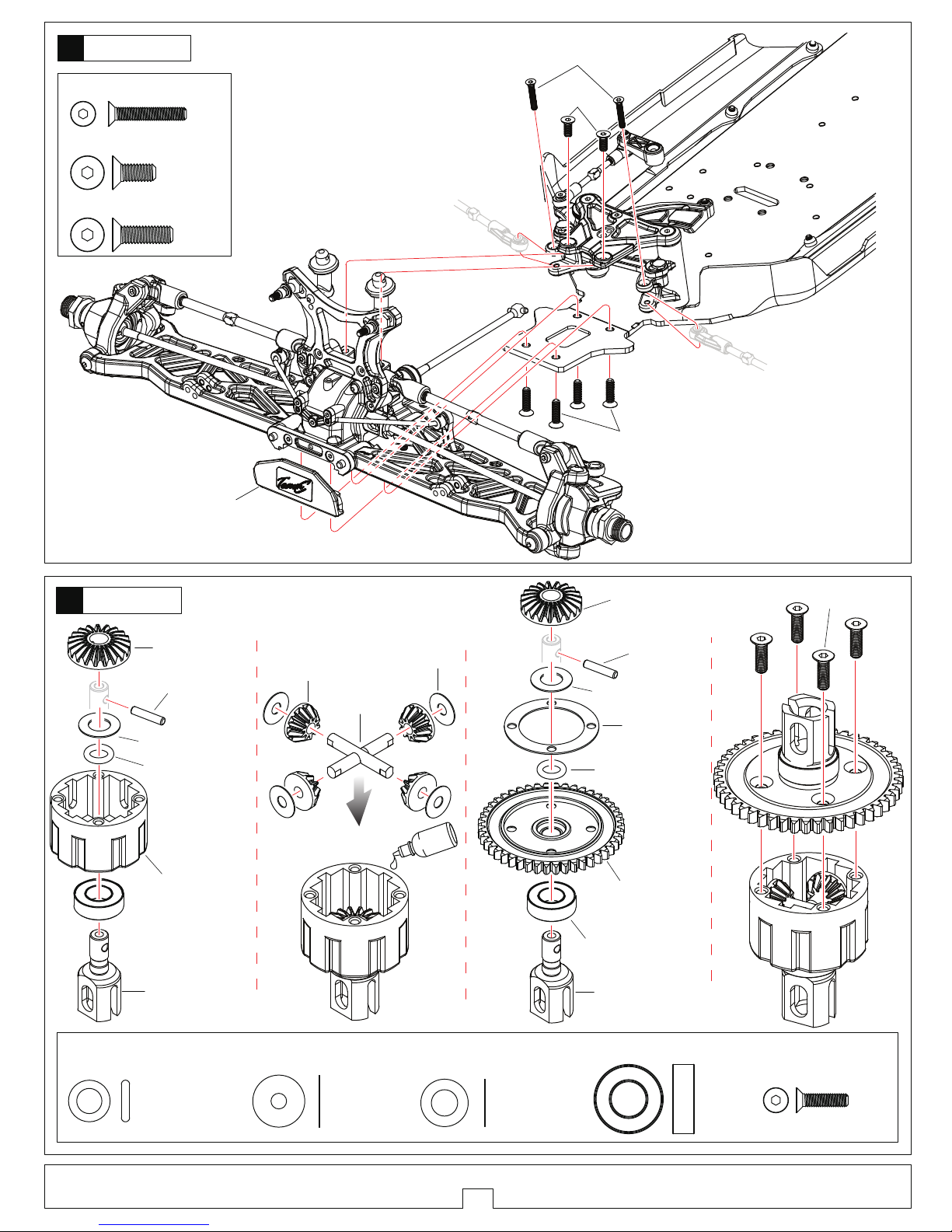

Front/Rear Differential
Diff vorne/hinten
x2
7000# for Front
7000# für Vorne
3000# for Rear
3000# für Hinten
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………4
Page 9
x2
4
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08756 M3x3 Screw
Schraube
L
R
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
T08756 6.8 Ball stud
Kugelkopf
…………………2
T08755 6.8 Ball stud
Kugelkopf
………………………2
x2
Assemble as many times as specified
So oft montieren wie angegeben
T08756 M3x3
T08760 6.8 Ball End
Kugelpfanne
………………2
T08601 M3x3
T08674
M2.5x8
T08674 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Front Swaybar
Stabi vorne
8
Front Hub Carrier
Achsschenkel vorne
7
Front Swaybar
Stabi vorne
……4
T08673 M4x14 Screw
Schraube
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………4
…………………2
T08639 M4x4 Screw
Schraube
……………2
TG8015 2.5x16.8 Pin
T08604
Steering Block-Left Steering Block-Right
Lenkhebel links Lenkhebel rechts
T08603
Front Hub Carriers 12 Degree
Achsschnkel vorne 12 Grad
TG8018
T08603
TG8018 2.5x12.8 Pin
………………2
TG8018 5x8.5 CVD Shaft
CVD Schaft
……………………2
T08603 King Pin Bushing
Blockhalterung
King Pin Bushing
Blockhalterung
Left
Right
Bag -
D
Bag-D
132mm Drive Shaft
132mm Antriebswelle
T08673 M4x14
T08639 M4x4
TG8015 2.5x16.8
TG8015
Wheel Hex Hub
Radmitnehmer
T08665 13x19x4
T08664 8x16x5
TG8018 2.5x12.8
TG8018 5x8.5
T08772
CVD Connecting Cup
CVD Aufnahmebuchse
T08756
T08755
T08760
Page 10
5
L
R

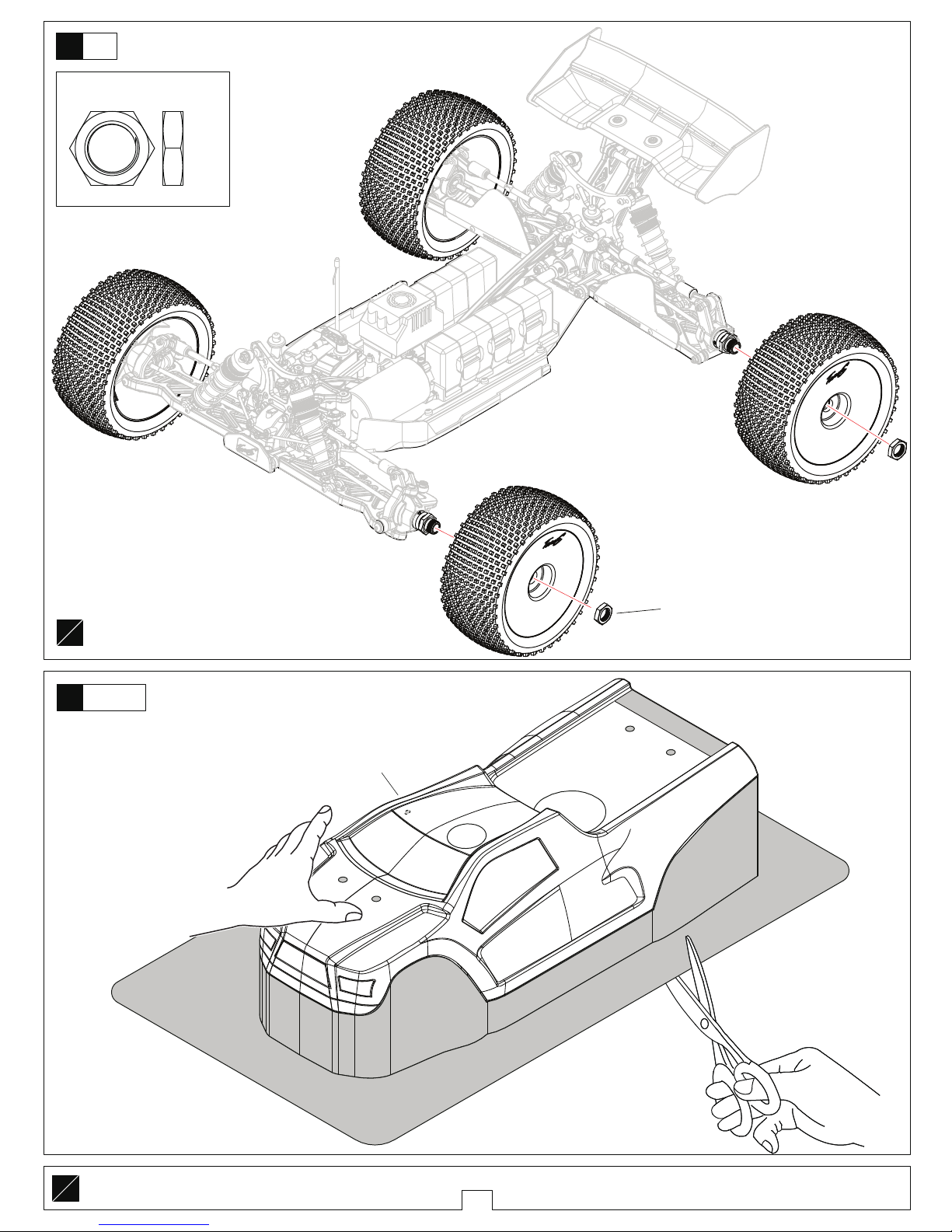

Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
……4
T08751 M4x16 Screw
Schraube
………4
T08675 M4x10 Screw
Schraube
……………2
L
R
T08673 M3x16 Screw
Schraube
……2
T08645 4x73 Arm Pin
Querlenkerwelle
……2
T08674 M3x35 Screw
Schraube
…………2
T08674 M3x15 Screw
Schraube
………2
T08751
9
Front Hub Carrier
Achsschenkel vorn
10
Front Suspension
Vordere Aufhängung
Front Hub Carrier Bushing
Blockhalterung Hub vorne
T08751 Front Hub Carrier Bushing
Blockhalterung Hub vorne
Bag-D
Bag-D
T08751 M4x16
T08751 M4x16
T08675 M4x10
TG8001
Front Lower Arm
Querlenker vorn unten
T08764
Front Arm Mount-F
Querlenkerhalter vorne/vorne
T08764
Front Arm Mount-R
Querlenkerhalter vorne/hinten
T08645 4x73
T08645 4x73
T08674 M3x35
T08674 M3x15
T08673 M3x16
T08673 M3x16
Page 11
6
1:1 x1
1:1 x1
11
Front Shock Tower
Dämpferbrücke vorne
12
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified
So oft montieren wie angegeben
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Screw
Cement
Bag-D
Bag
- D
T08674 M3x12 Screw
Schraube
……4
T08673 M3.5x25 Screw
Schraube
…2
…2
T08622 Shock cap ball
Dämpferkugelkopf
TG8022 5x96 Turnbuckle
Gewindestange
T08758 7.8 Ball stud
Kugelkopf
………2
……2 ………2
T08757 7.8 Ball stud
Kugelkopf
TG8012
Front Shock Tower
Dämpferbrücke vorne
T08622
Ball stud
Dämpferkugelkopf
T08674 M3x12
T08673 M3.5x25
TG8022
5x96 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
T08760 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
……4
Front Upper-Left
Vorne oben links
Front Upper-Right
Vorne oben rechts
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Front Upper Turnbuckle
Gewindestange vorne oben
5mm
Screw
Cement
TG8005
Front Body Mount
Karohalter vorne
T08673 M3x12 Screw
Schraube
……2
T08673 M3x12
Page 12
7
1:1 x1
T08676 M3x25 Screw
Schraube
……2
T08674 M3x16 Screw
Schraube
……2
T08666 M3 Nylon Nut
Nylon Mutter
…………6
……2
T08676 M3x18 Screw
Schraube
1:1 x1

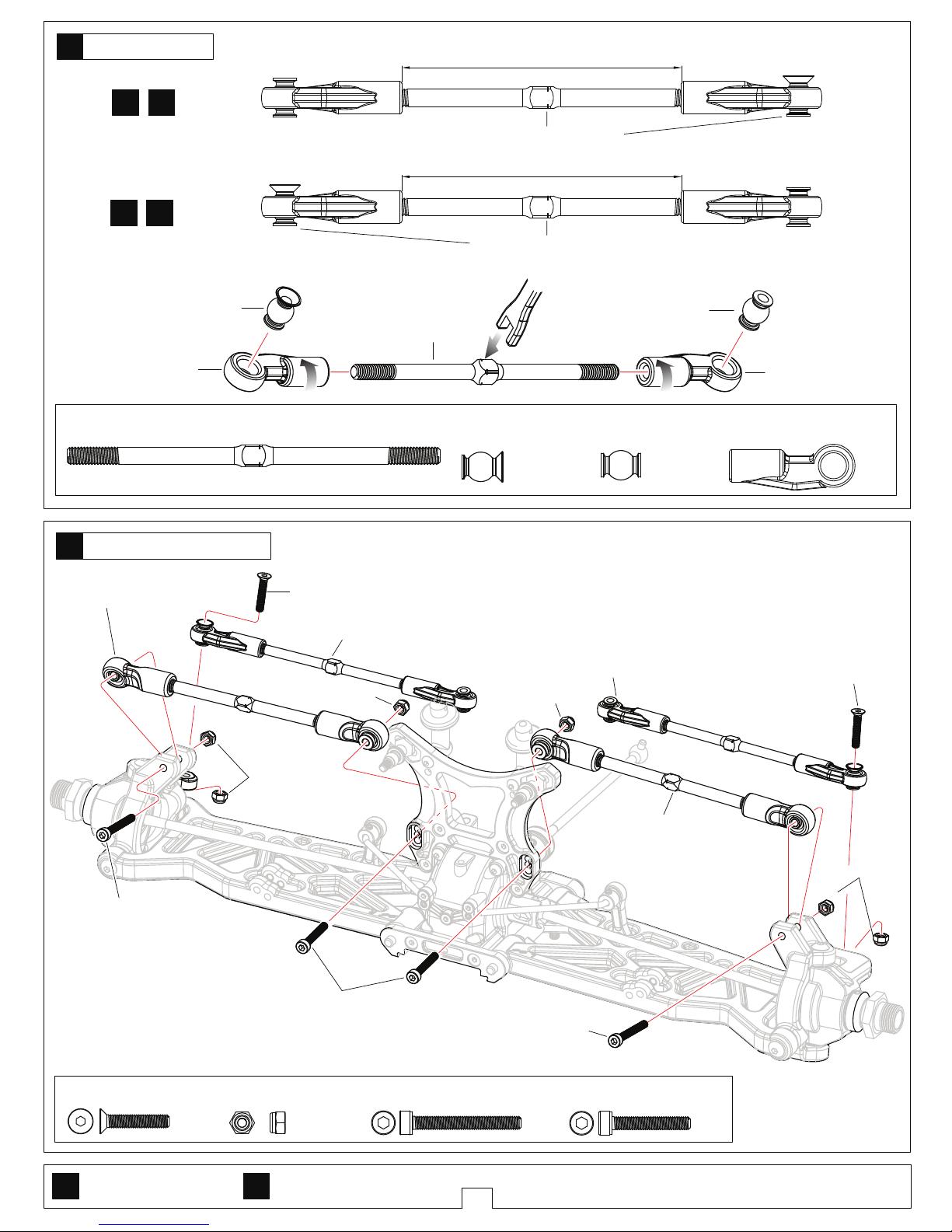

13

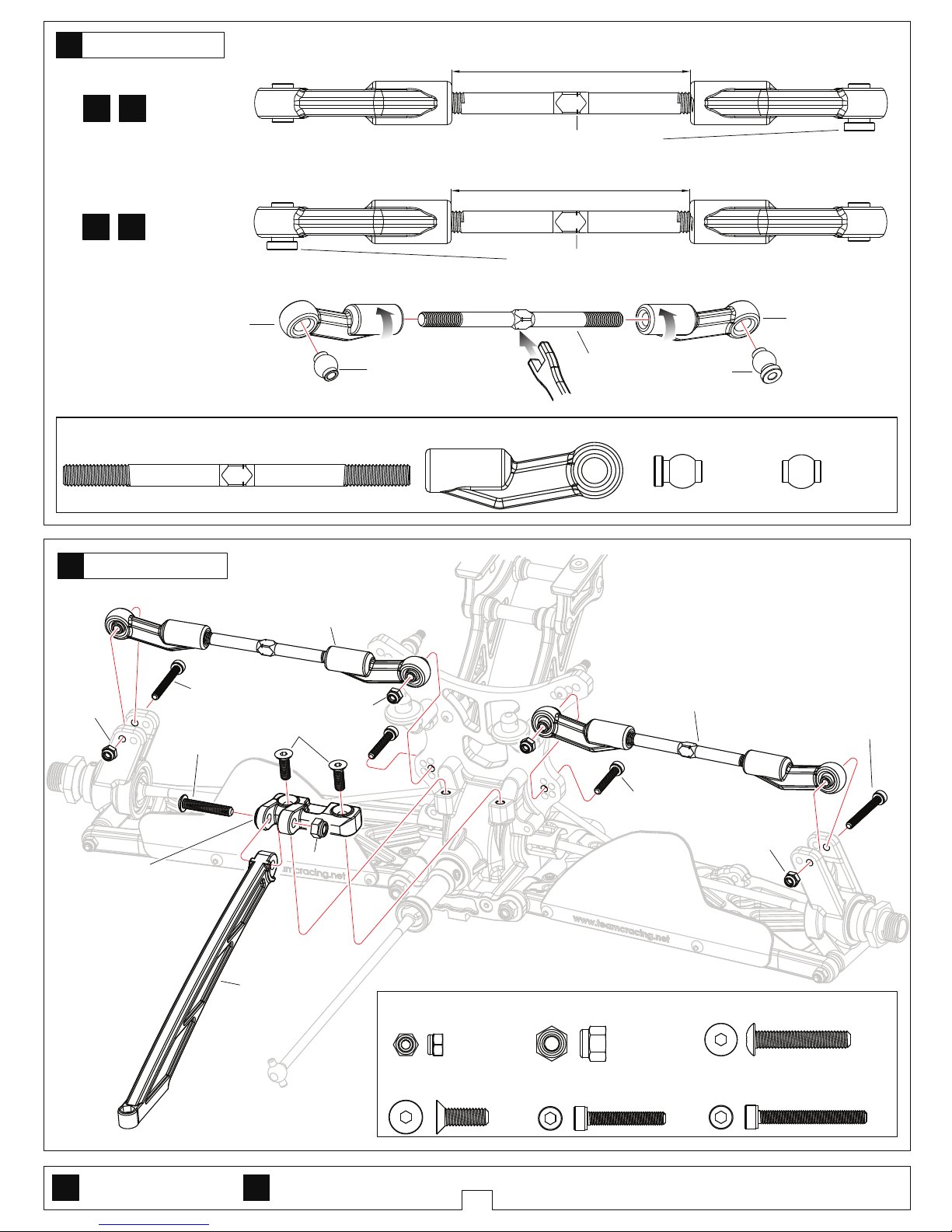

Steering Turnbuckle
Gewindestange Lenkung
14
1:1
True - to - scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Front Upper/Steering Turnbuckle
Gewindestange Lenkung vorne oben
Bag -
D
Bag
-
D
TG8020 4x86 Turnbuckle
Gewindestange
T08753 6.8 Ball stud
Kugelkopf
………2
…………2 …………2
T08754 6.8 Ball stud
Kugelkopf
TG8020
4x86 Turnbuckle
Gewindestange
T08760 6.8 Ball End-Steering
Kugelpfanne Lenkung
……4
T08760
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08760
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08754
6.8 Ball stud
Kugelkopf
T08753
6.8 Ball stud
Kugelkopf
Steering-Right
Lenkung rechts
Steering-Left
Lenkung links
Approx.64.5mm
circa.64.5mm
▲Projection.Note direction
Hinweis Richtung
Front Upper Turnbuckle-Left
Gewindestange vorne oben links
Front Upper Turnbuckle-Right
Gewindestange vorne oben rechts
Steering Turnbuckle-Left
Gewindestange Lenkung links
Steering Turnbuckle-Right
Gewindestange Lenkung rechts
T08674 M3x16
T08674 M3x16
T08676 M3x25
T08676 M3x25
T08676 M3x18
T08666 M3
T08666 M3
T08666 M3
T08666 M3
5mm
Approx.64.5mm
circa.64.5mm
▲Projection.Note direction
Hinweis Richtung
Page 13
8
T08674 M4x10 Screw
Schraube
…………2
T08674 M4x14 Screw
Schraube
………4
T08674 M3x18 Screw
Schraube
……2
15
Front Suspension
Vordere Aufhängung
T08674 M4x14
Bag-D
T08633
10
Diff Zahnrad
T Diff Gear
T08633
20
Diff Zahnrad
T Diff Gear
T08633
2.5x11.5 Pin
T08600
Di
Diff Gehäuse
fferential Housing
T08633 4.1x12x0.2
T08633
Di
Diff Schaft
ff Shaft
TG8010 M3x12
T08600 5.8x1.9
T08664 8x16x5
7000#
TG8010
48T Center Diff Gear
Mitteldiff Zahnrad
T08633
20
Diff Zahnrad
T Diff Gear
T08633
2.5x11.5 Pin
T08664 8x16x5
T08635
Center Di
Mittel Diff Mitnehmer
ff Connecting Cup
TG8010 5.8x1.9
T08600
Di
Diff Scheiben
fferential Pads
16
Center Di
Mittel Diff
fferential
T08635
Center Di
Mittel Diff Mitnehemr
ff Connecting Cup
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08600/TG8010 5.8x1.9 O-Ring
…………………2
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………4
T08664 8x16x5 Ball Bearing
Kugellager
………2
……4
TG8010 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………2
T08674
M4x10
T08674 M3x18
TG8032
Front Bumper
Rammschutz vorne
Page 14
9

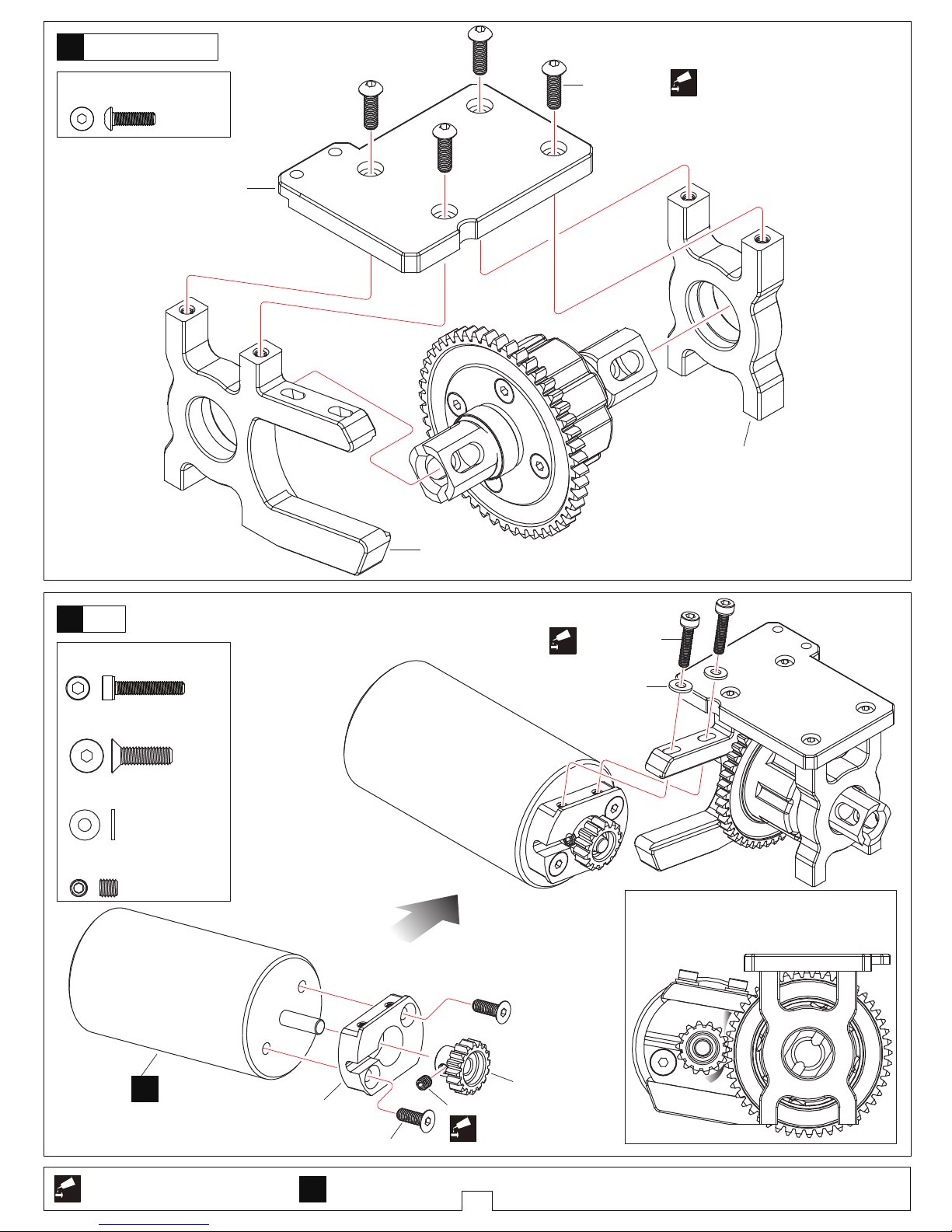

18
17
Center Differential Mount
Mitteldiff Halterung
Motor
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Bag-C
Bag-C
TG8028
Motor Mount
Motorhalterung
T08673 M3x10
TG8031
Center Differential Plate
Mittel Diff Platte
H395 M4x4
TG8028 M3x14
TG8028 3x7x0.8
H395 15T
TG8028 M4x14
TG8028
Motor Mount
Motorhalterung
TG8028
Center Differential Mount-Rear
Mittel Diff Halterung hinten
Tighten the screws with one sheet of paper
inserted between both gears.
Ziehen Sie die Schrauben mit einem Blatt Papier
zwischen den Zahnrädern an.
TG8028 M4x14 Screw
Schraube
TG8028 3x7x0.8 Washer
Beilagscheibe
H395 M4x4 Screw
Schraube
…………………1
…………………2
………2
Screw
Cement
TG8028 M3x14 Screw
Schraube
T08673 M3x10 Screw
Schraube
…………4
Motor
X
Screw
Cement
Must be purchased separately Muss seperat gekauft werden
X
……2
Screw
Cement
Page 15
T08674 M4x10 Screw
Schraube
…………4
19
Center Differential
Mittel Differential
20
Bag-C
10
T08674 M4x10
Rear Differential Case
Diff Box hinten
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………2
T08663 6x13x5 Ball Bearing
Kugellager
………2
T08673 M3x16 Screw
Schraube
……2
TG8017 M5x4 Screw
Schraube
………………1
TG8017
132mm Center Rear CVD
132mm CVD Mitte hinten
T08304
13.1x15.9x0.2
Screw
Cement
Bag-C
Bag-E
T08673 M3x16
T08601
Differential Case
Diff Box
TG8017 M5x4
T08601
Differential Case
Diff Box
T08636
10T Gear
Kegelritzel
T08663 6x13x5
T08663 6x13x5
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
TG8030 M3x6 Screw
Schraube
…………………2
TG8030 M3x6
T08674 M3x10
TG8029
1mm Washer
Beilagscheibe
TG8029
Motor Mount
Motorhalterung
TG8029
2mm Washer
Beilagscheibe
Please use the above configuration when motoroutside diameter is 36mm
Bitte verwenden Sie die oben gezeigte Konfiguration
wenn der Motor einen Durchmesser von 36mm hat.
Motor diameter 42mm
Motor Durchmesser 42mm
Page 16
L
R
Assemble both Left and Right
Beide Seiten
(links/rechts) auf
die gleiche Weise montieren
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Screw
Cement
11
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………………2
84001 M4x4 Screw
Schraube
………………2
TG8015 2.5x16.8 Pin

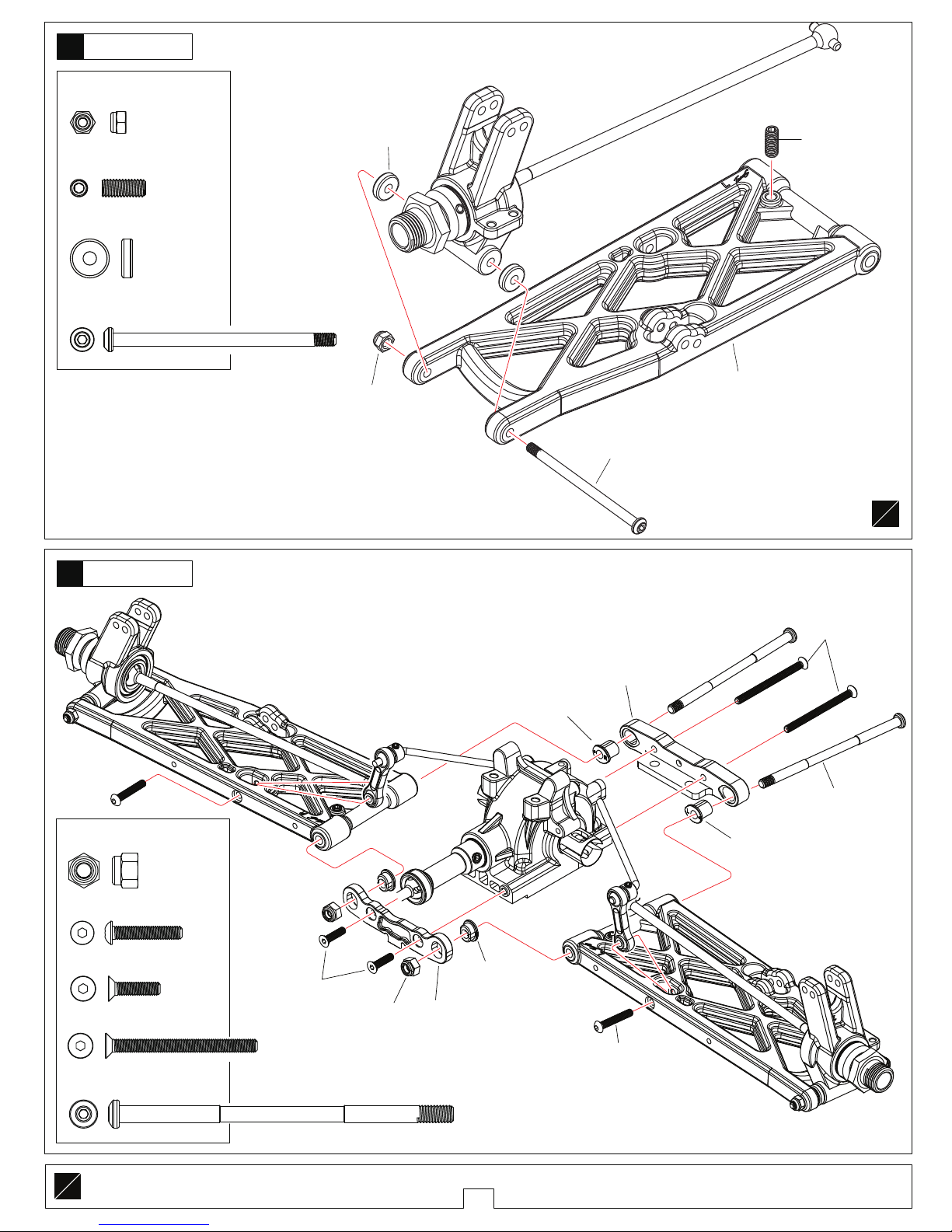

Rear Hub Carrier
Achsschenkel hinten
TG8018 2.5x12.8 Pin
………………2
TG8018 5x8.5 CVD Shaft
CVD Schaft
……………………2
TG8018
L
R
21
22
Bag - E
132mm Drive Shaft
132mm Antriebswelle
T08605
Rear Hub Carriers-L
Achsschenkelhalter hinten links/rechts
T08605
Rear Hub Carriers-R
84001 M4x4
T08664 8x16x5
T08665 13x19x4
TG8015 2.5x16.8
TG8015
Wheel Hex Hub
Radmitnehmer
TG8018 2.5x12.8
Oil
TG8018
5x8.5
T08772
CVD Connecting Cup
CVD Aufnahmebuchse
……………………4
T08601/T08756 M3x3 Screw
Schraube
T08756 6.8 Ball stud-Swaybar
Kugelkopf Stabi
…………………2
T08755 6.8 Ball stud-Swaybar
Kugelkopf Stabi
………………………2
………………3
T08601 M2.5x8 Screw
Schraube

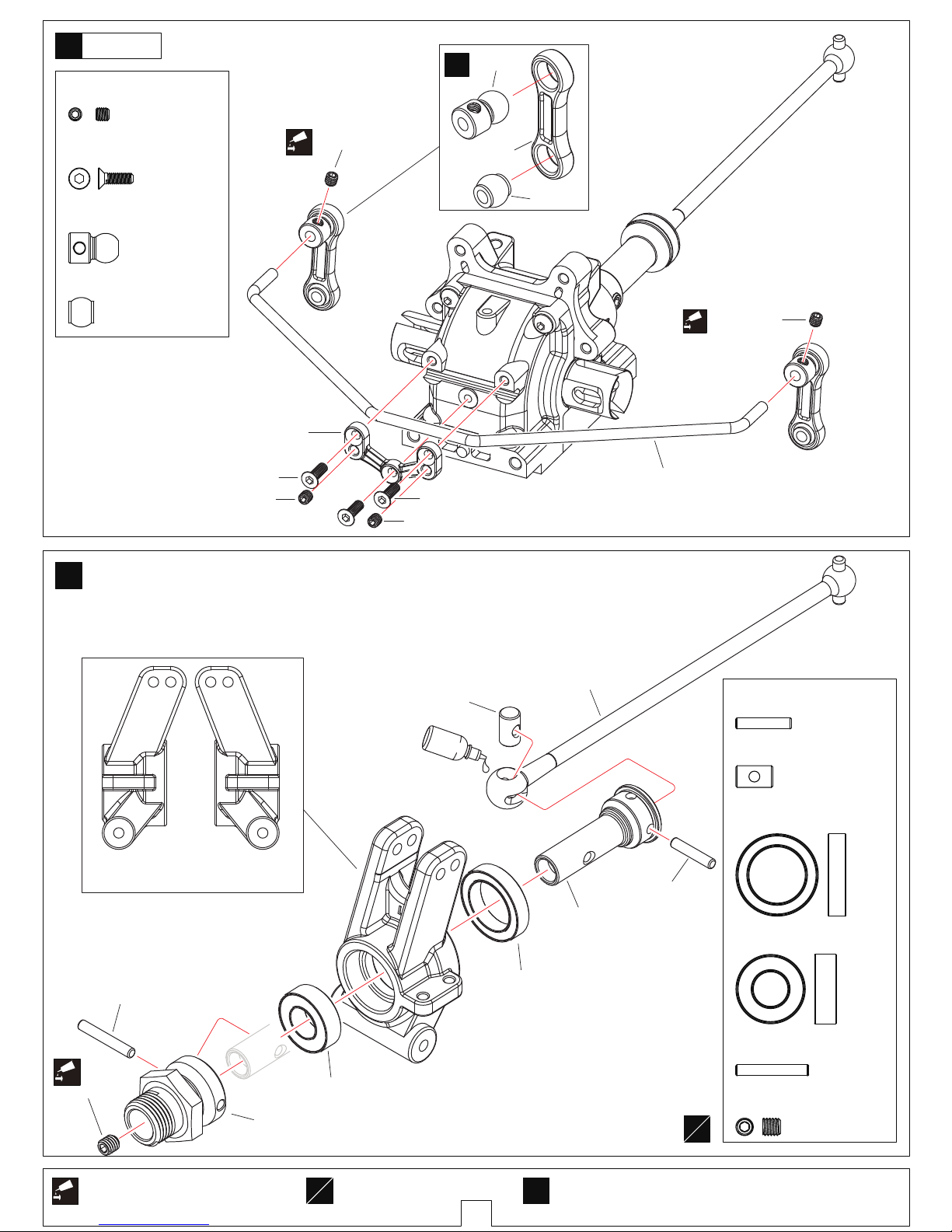

Rear Swaybar
Stabi hinten
x2
x2
Assemble as many times as specified
So oft montieren wie angegeben
Bag-E
Screw
Cement
Screw
Cement
T08756 M3x3
T08756 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Rear Swaybar
Stabi hinten
T08755
T08756
T08760
Page 17
T08646 4x77 Arm Pin
Querlenkerwellen Schraube
……………2
T08666 M4 Nylon Nut
Nylon Mutter
………………2
T08673 M3x16 Screw
Schraube
……2
T08674 M3x12 Screw
Schraube
…………2
T08674 M3x35 Screw
Schraube
……………2
24
23
Rear Hub Carrier
Achsschenkel hinten
noisnepsuS raeR
Hintere Aufhängung
Bag-E
12
T08673 M3x16
T08666 M4
T08646 4x77
T08674 M3x35
T08674 M3x12
T08767
0 Degree Bushing
Querlenkereinsatz 0 Grad
T08767
+1 Degree Bushing-Left
Querlenkereinsatz +1 Grad links
T08767
+1 Degree Bushing-Right
Querlenkereinsatz +1 Grad rechts
T08765
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
T08766
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
T08666 M3 Nylon Nut
Nylon Mutter
………………2
……………2
T08675 M4x10 Screw
Schraube
………………4
T08605 3.1x9x2.5 Plastic Washer
Beilagscheibe
……………2
T08646 3x51.5 Arm Pin
Querlenkerwellen Schraube
T08666 M3
T08646 3x51.5
T08675 M4x10
T08605 3.1x9x2.5
TG8002
Rear Lower Arm-Left
Querlenker hinten unten links
L
R
Bag-E
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
Page 18
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08673 M3x18 Screw
Schraube
T08673 M3x16 Screw
Schraube
……6

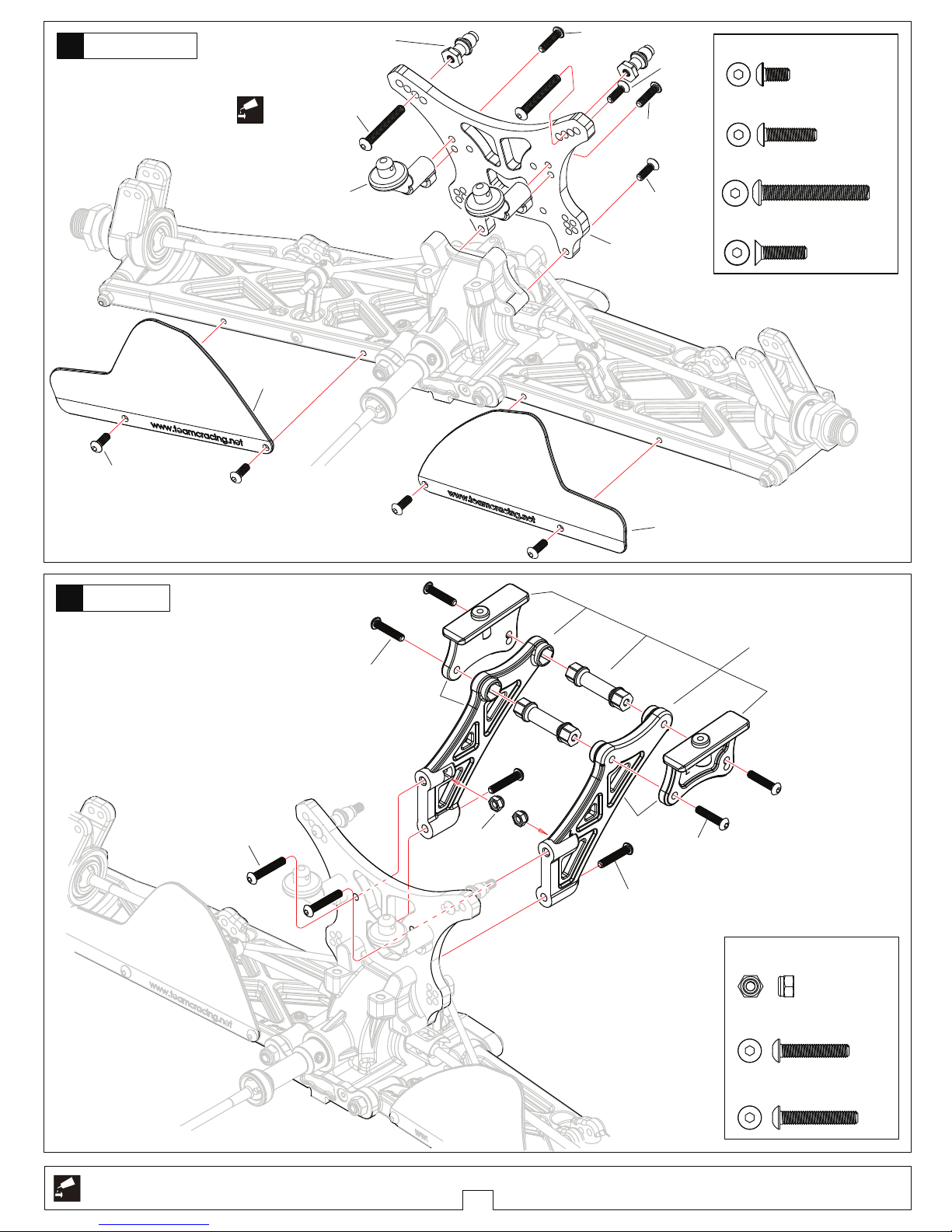

25
Rear Shock Tower
Dämpferbrücke hinten
26
Wing Mount
Spoilerhalterung
13
…2
Bag- E
T08673 M3x16
T08673 M3x18
T08612
Wing Mount
Spoilerhalterung
T08673 M3x16
T08666 M3
T08673 M3x16
L
R
Screw
Cement
TG8004
Dirtcover Rear-Left
Schmutzfänger hinten links
TG8004
Dirtcover Rear-Right
Schmutzfänger hinten rechts
TG8005
Rear Body Mount
Karohalter hinten
T08673 M3.5x25
T08674
M3x12
TG8013
Rear Shock Tower
Dämpferbrücke
hinten
T08622
Ball stud
Dämpferkugelkopf
T08673 M3x6
T08673
M3x12
Bag
-
E
T08673 M3x6 Screw
Schraube
…………………4
T08674 M3x12 Screw
Schraube
T08673 M3.5x25 Screw
Schraube
………………2
…2
T08673 M3x12 Screw
Schraube
……………2
T08673 M3x12
T08674
M3x12
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
Page 19
14
28
27

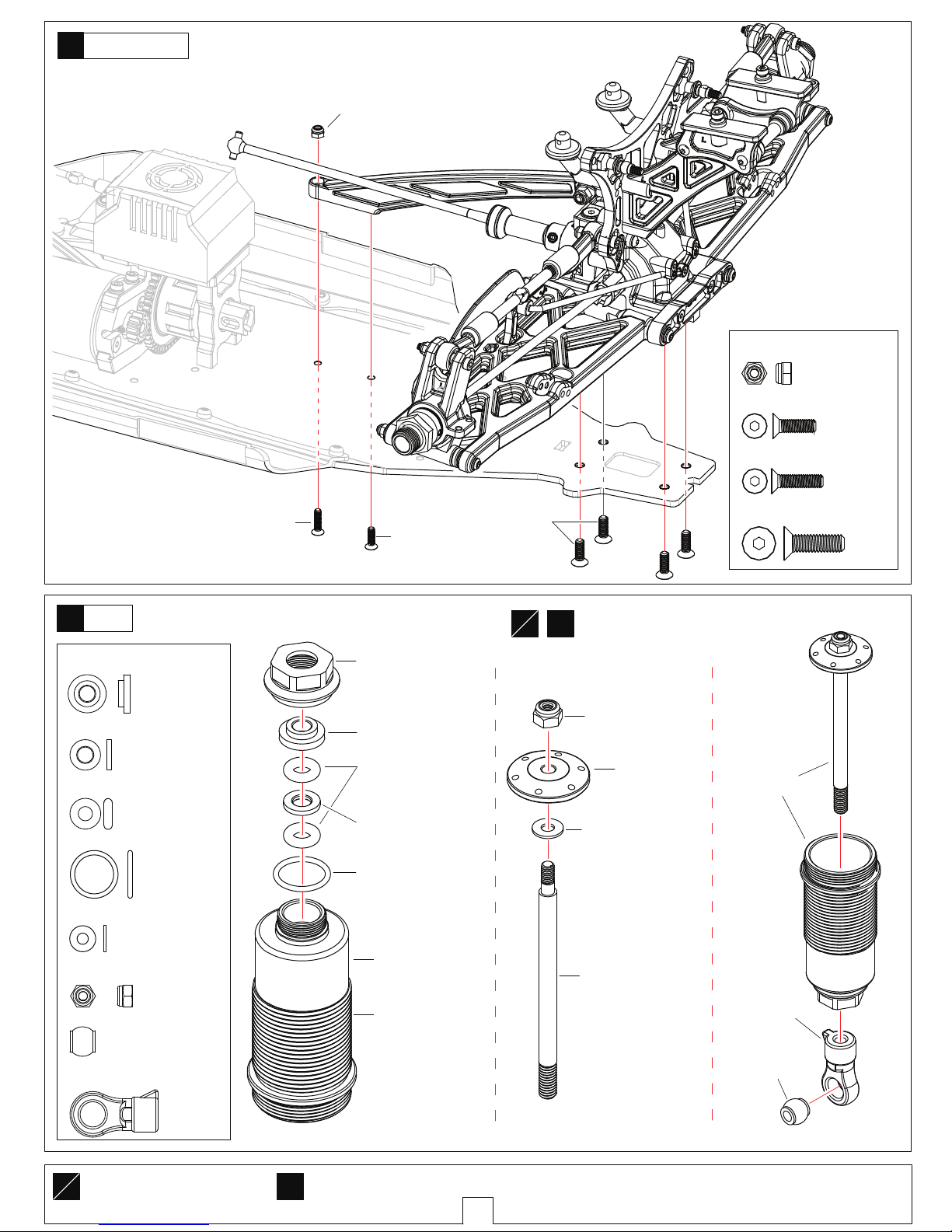

Rear Upper Turnbuckle
Gewindestange hinten oben
Bag - E
T08666 M3 Nylon Nut
Nylon Mutter
T08676 M3x18 Screw
Schraube
T08676 M3x25 Screw
Schraube
……1
T08673 M4x22 Screw
Schraube
T08666 M4 Nylon Nut
Nylon Mutter
T08666 M3
T08666 M3
T08666 M3
T08676 M3x18
T08676 M3x25
TG8006
Rear Chassis Stiffener
Chassisstrebe hinten
T08762
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
T08676 M3x25
T08674 M4x12 Screw
Schraube
…2
…2
…2
……………1
…………4
T08673 M4x22
T08674 M4x12
Rear Upper Turnbuckle-Right
Gewindestange hinten oben rechts
Rear Upper Turnbuckle-Left
Gewindestange hinten oben links
T08666 M4
1:1 x1
1:1 x1
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Bag-E
TG8021 5x80 Turnbuckle
Gewindestange
T08760 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2
…4
…………2
…………2
T08758 7.8 Ball stud
Kugelkopf
T08757 7.8 Ball stud
Kugelkopf
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts
TG8021
5x80 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.55mm
circa.55mm
5mm
▲Projection.Note direction
Hinweis Richtung
Approx.55mm
circa.55mm
Rear Upper Turnbuckle
Gewindestange hinten oben
Page 20
15
F
R
Assemble both Front and Rear
Beide Seiten (vorne/hinten) auf
die gleiche Weise montieren
T08627 2.75mm Plastic Washer
Beilagscheibe
T08627 3.3x1.9 O-ring
T08627 1mm Plastic Washer
Beilagscheibe
…………………4
……………………4
……………………8
T08625/T08626 9x1.0 O-ring
…………………4
T08624 2.7x5.8x0.5 Washer
Beilagscheibe
……………………4
T08624 M2.5 Nylon Nut
Nylon Mutter
…………………4
T08622 6.8 Ball stud
Kugelkopf
………………………4
F
R
x2
29
Rear Suspension
Hintere Aufhängung
30
T08627
3.3x1.9 O-ring
T08627
1mm Plastic Washer
Beilagscheibe
T08627
2.75mm Plastic Washer
Beilagscheibe
T08625/T08626
9x1.0 O-ring
T08625/
Shock Bottom cover
Dämpferkappe unten
T08625
Front Shock Body-Short
Dämpfer Gehäuse vorne kurz
T08626
Rear Shock Body-Long
Dämpfer Gehäuse hinten lang
T08624
Front Shock Shaft-Short
Dämpferkolben vorne kurz
Rear Shock Shaft-Long
Dämpferkolben hinten lang
T08624 2.7x5.8x0.5
T08627
Shock Piston
Kolbenplatte
T08624 M2.5
T08622
6.8 Ball stud
Kugelkopf
T08622
6.8 Ball End
Kugelpfanne
T08622 6.8 Ball End
Kugelpfanne
……………4
Front-Short
Vorne kurz
Rear-Long
Hinten lang
x2
Assemble as many times as specified
So oft montieren wie angegeben

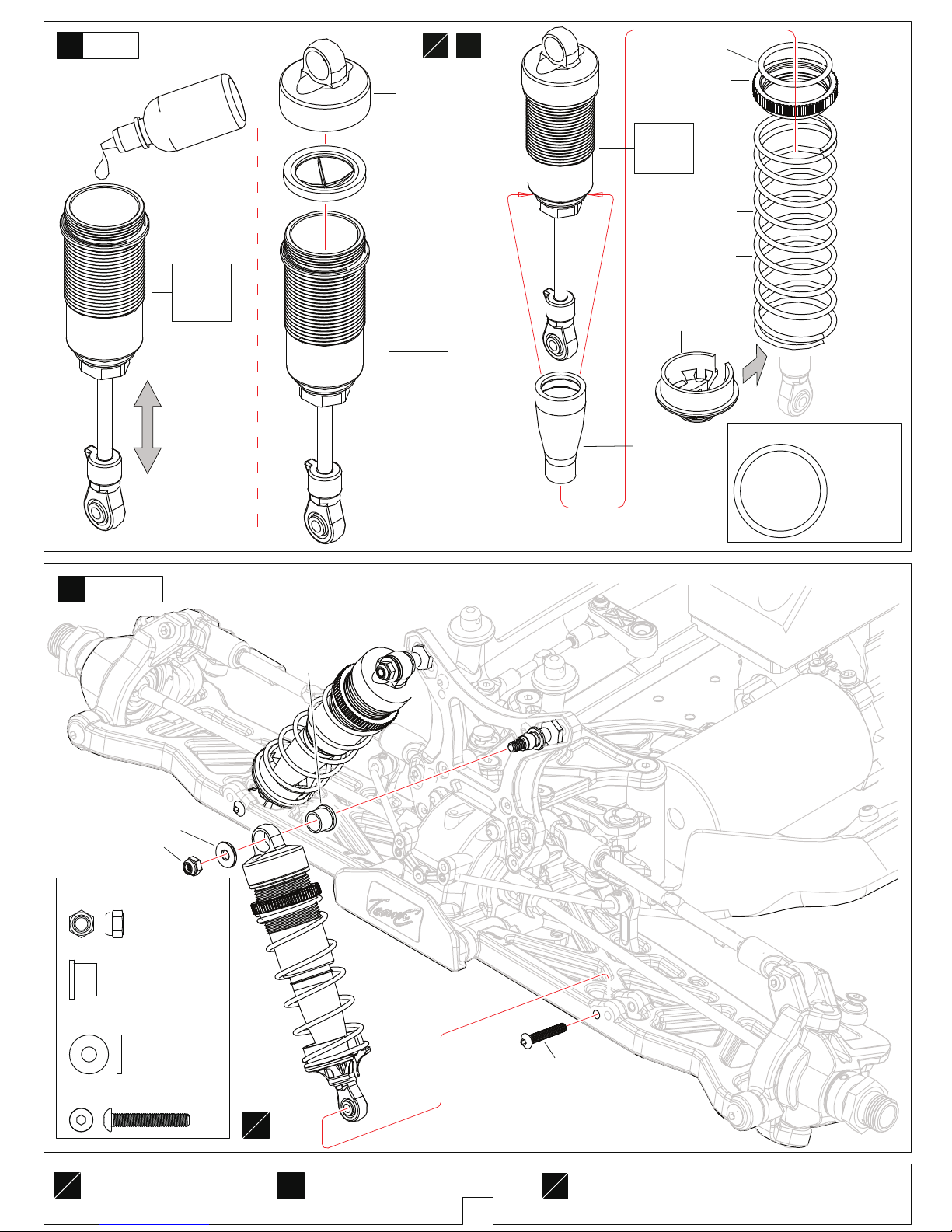

Shock
Dämpfer
Bag-F
Bag-F
T08674 M4x14 Screw
Schraube
………4
T08674 M3x10 Screw
Schraube
……………1
T08674 M3x12 Screw
Schraube
…………1
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T08666 M3
T08674 M3x10
T08674 M3x12
T08674 M4x14
Page 21
T08625/T08626 18.5x1.5 O-Ring
…………4
16
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
31
32
T08673 M3x18 Screw
Schraube
…………………2
T08666 M3.5 Nylon Nut
Nylon Mutter
………………………2
T08622 Plastic Bushing
Blockhalter
……2
T08670 3.5x9x1
Beilagscheibe
Washer
…………………2
L
R
Shock
Dämpfer
Front Shock
Dämpfer vorne
F
R
Assemble both Front and Rear
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
x2
Assemble as many times as specified
So oft montieren wie angegeben
F
R
x2
T08623
Shock Boot
Dämpfersocke
Bag-F
Bag-F
T08673 M3x18
T08666 M3.5
T08670 3.5x9x1
T08622
P
Blockhalter
lastic Bushing
550#
Shock Oil
Dämpferöl
F
Vorne kurz
ront-Short
R
Hinten lang
ear-Long
T08622
D
Diaphragma
iaphragm
F
Vorne kurz
ront-Short
R
Hinten lang
ear-Long
T08625/T08626
S
Dämpferkappe oben
hock Top cover
F
Vorne kurz
ront-Short
R
Hinten lang
ear-Long
T08625/T08626 18.5x1.5
TU0854
F
Dämpferfeder vorne hart
ront Shock Spring-Hard
R
Dämpferfeder hinten hart
ear Shock Spring-Hard
T08625/T08626
S
Einstellring
pring Adjuster
T08622
S
Federteller
pring Mount
TU0856
Page 22
17
33
34
T08673 M3x18 Screw
Schraube
…………………2
T08666 M3.5 Nylon Nut
Nylon Mutter
………………………2
T08622 Plastic Bushing
Blockhalter
……2
T08670 3.5x9x1 Washer
Beilagscheibe
…………………2
L
R

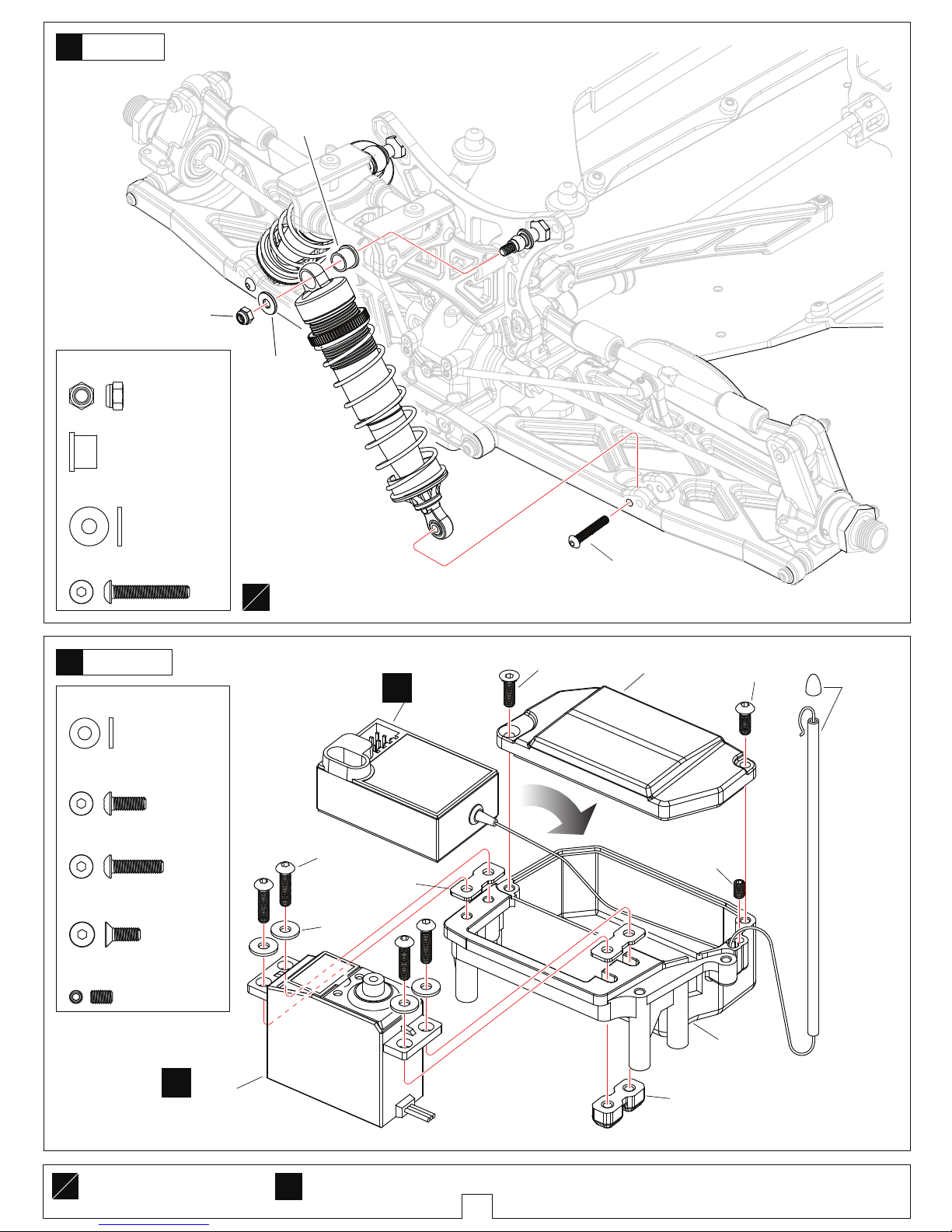

Rear Shock
Dämpfer hinten
L
R
Assemble both Left and Right
Beide Seiten (links/rechst) auf
die gleiche Weise montieren
Bag-F
Bag-B

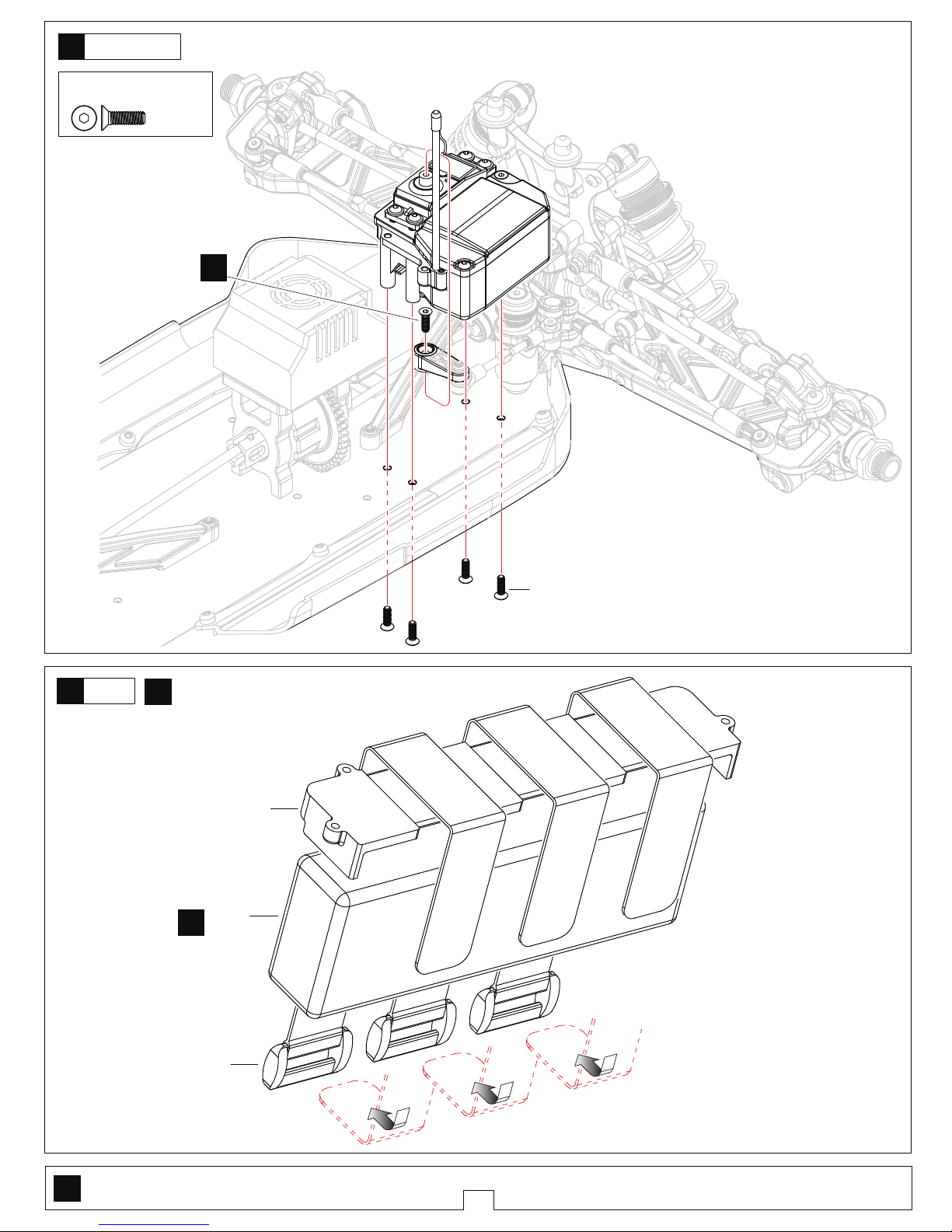

Receiver/Servo
Empfänger/Servo
T08622
Plastic Bushing
Blockhalter
T08822
Receiver Box
Empfänger Box
T02081 3x7x0.8 Washer
Beilagscheibe
……………………4
T02081
3x7x0.8
T08793 M3x15
T08822
Servo Mount
Servohalterung
T08822
Receiver Cover
Empfänger Box
Deckel
T08673 M3x8 Screw
Schraube
……………1
T08673 M3x8
T08674 M3x8
T08674 M3x8 Screw
Schraube
……………1
T08675 M3x5 Screw
Schraube
…………………1
T08675 M3x5
T02087
Antenna Pipe
Antennenrohr
Servo
Receiver
Empfänger
Must be purchased separately Muss seperat gekauft werden
T08793 M3x15 Screw
Schraube
…………4
X
X
X
T08673 M3x18
T08670
3.5x9x1
T08666 M3.5
Bag-J
T08822
Servo Spacer
Page 23
35
36
X
Must be purchased separately
Muss seperat gekauft werden
18
Bag-B
Bag-B
Receiver/Servo
Empfänger/Servo

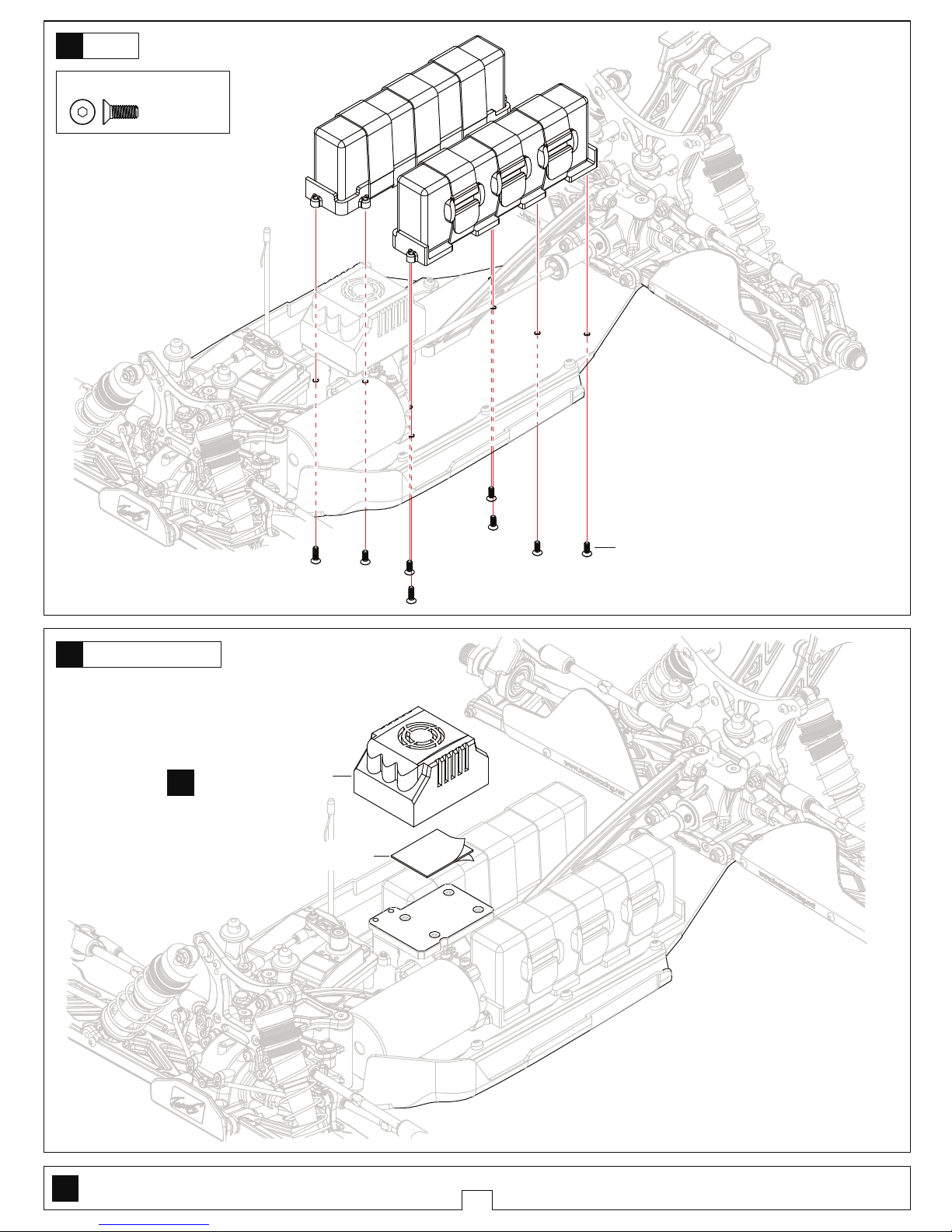

Battery
Akku
Battery
Akku
T08821
Battery Mount
Akkuhalterung
T08821
Velcro Tape
Klettband
T08674 M3x10
T08674 M3x10 Screw
Schraube
…………4
X
x2
X
Page 24
19
Must be purchased separately
Muss seperat gekauft werden
37
38
X
Bag-J
Bag-B
T08674 M3x8 Screw
Schraube
……………8
T08674 M3x8
T02087
Double-sided tape
Doppelseitiges Tape
Electronic speed controller
Elektronischer Fahrtenregler
X
Electronic speed controller
Elektronischer Fahrtenregler
Battery
Akku
Page 25
20
40
T
Räder
yre
39

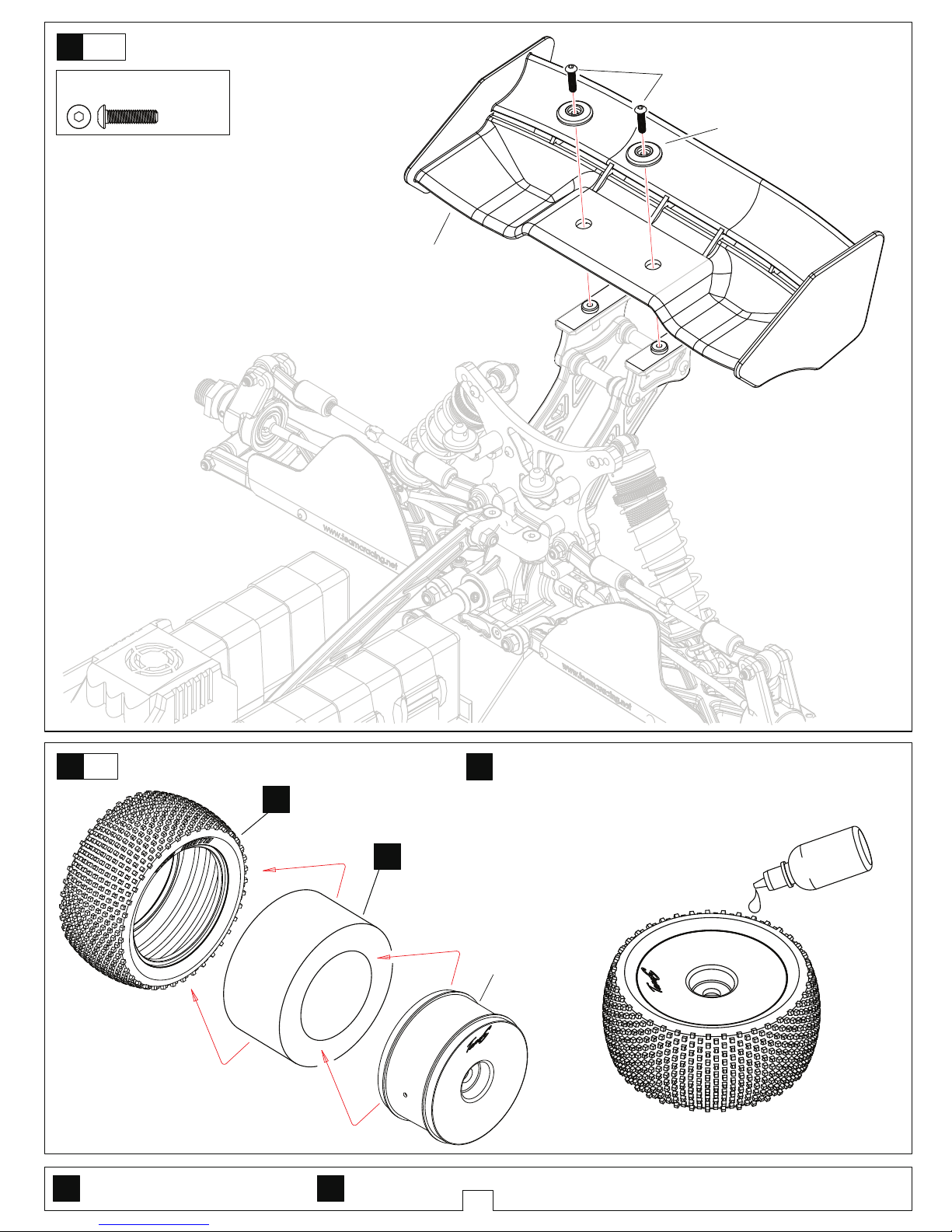

Wing
Spoiler
x4
X
Sponge
Reifeneinlage
X
T
Reifen
yre
x4
Assemble as many times as specified
So oft montieren wie angegeben
X
Must be purchased separately Muss seperat gekauft werden
Bag
-
G
Bag-
H
T08673 M3x12 Screw
Schraube
……………2
T08673 M3x12
T08672
Wing
Spoiler
T08672
Wing Screw Washer
Spoiler U-Scheibe
Glue
Kleber
TG8009
Rim
Felge
Page 26
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T
Räder
yre
TG8015 17mm Hex Nut
Radmutter
……4
21
Body
Karosserie
L
R
41
L
R
42
TG8000
B
Karosserie Lexan
ody-Lexan
Bag-D Bag-E
Bag-I
TG8015
17mm Hex Nut
Radmutter
Page 27
Body
Karosserie
T08660 Mid Clip
Medium Splint
……4
Body
Karosserie
44
43
22
Bag- J
Bag-J

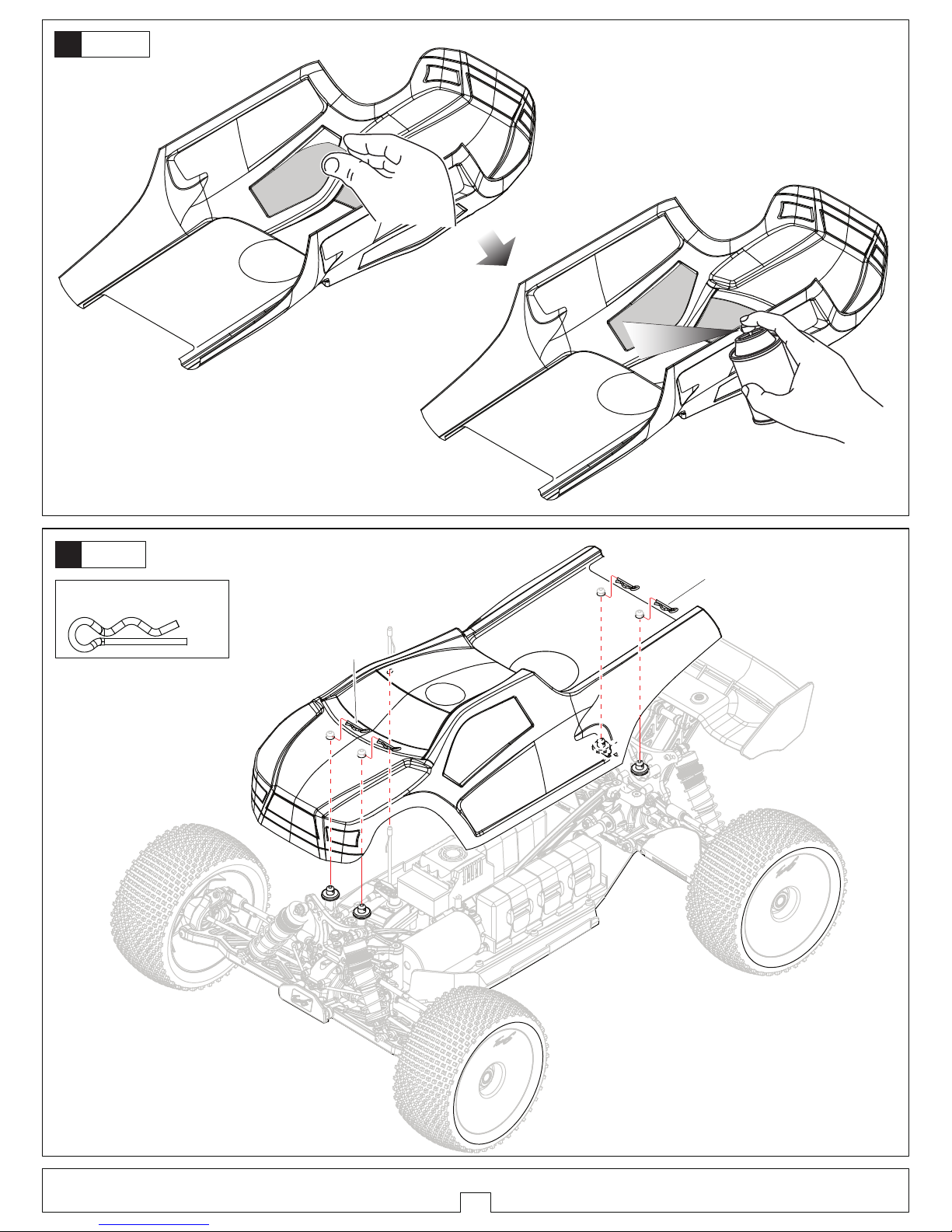

Mask the windows from the inside.
Kleben Sie die Scheiben von innen ab.
T08660
Mid Clip
Medium Splint
T08660
Mid Clip
Medium Splint
Paint the body shell from the inside
using spray colors.
Lackieren Sie die Karosserie von innen mit
Modellbau Farben.
Page 28
23

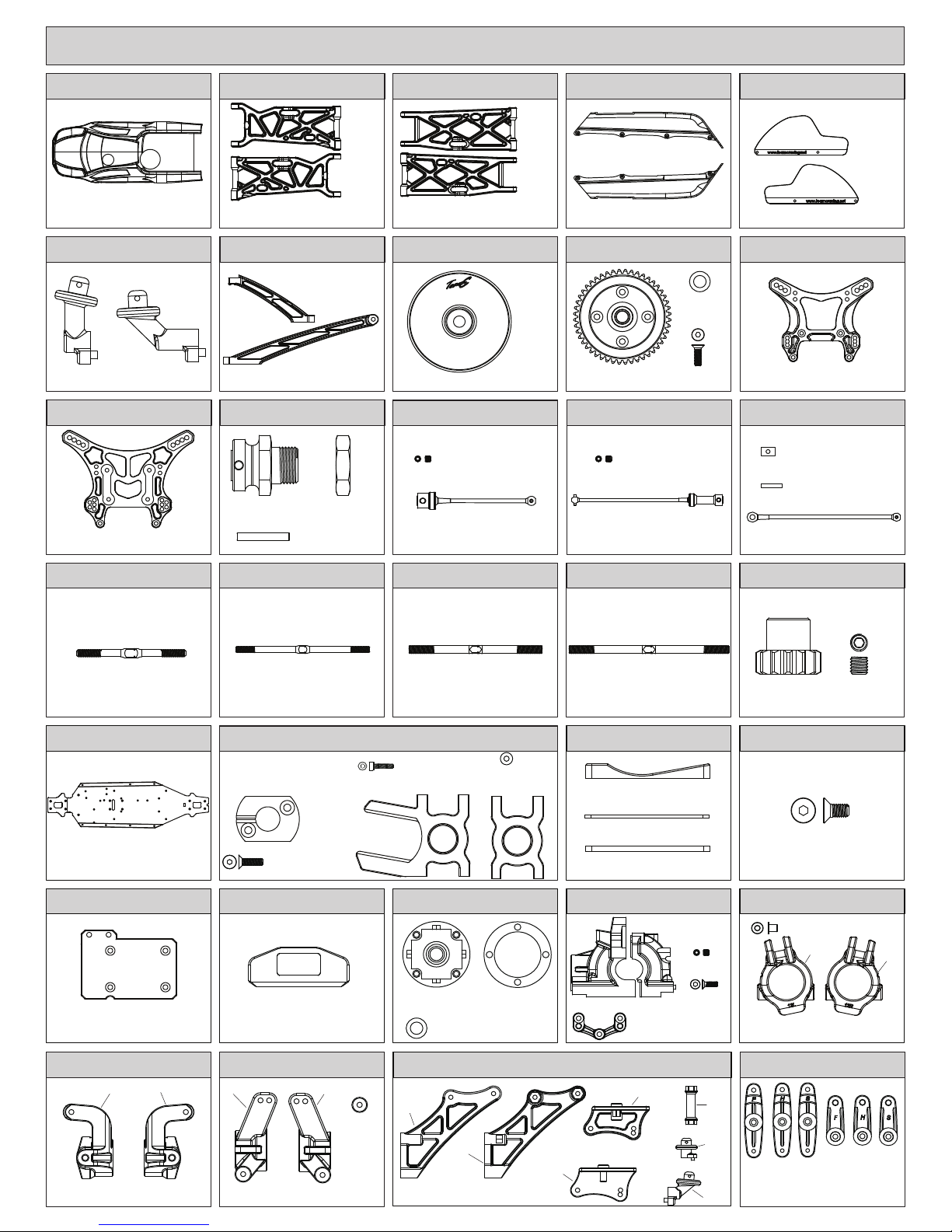

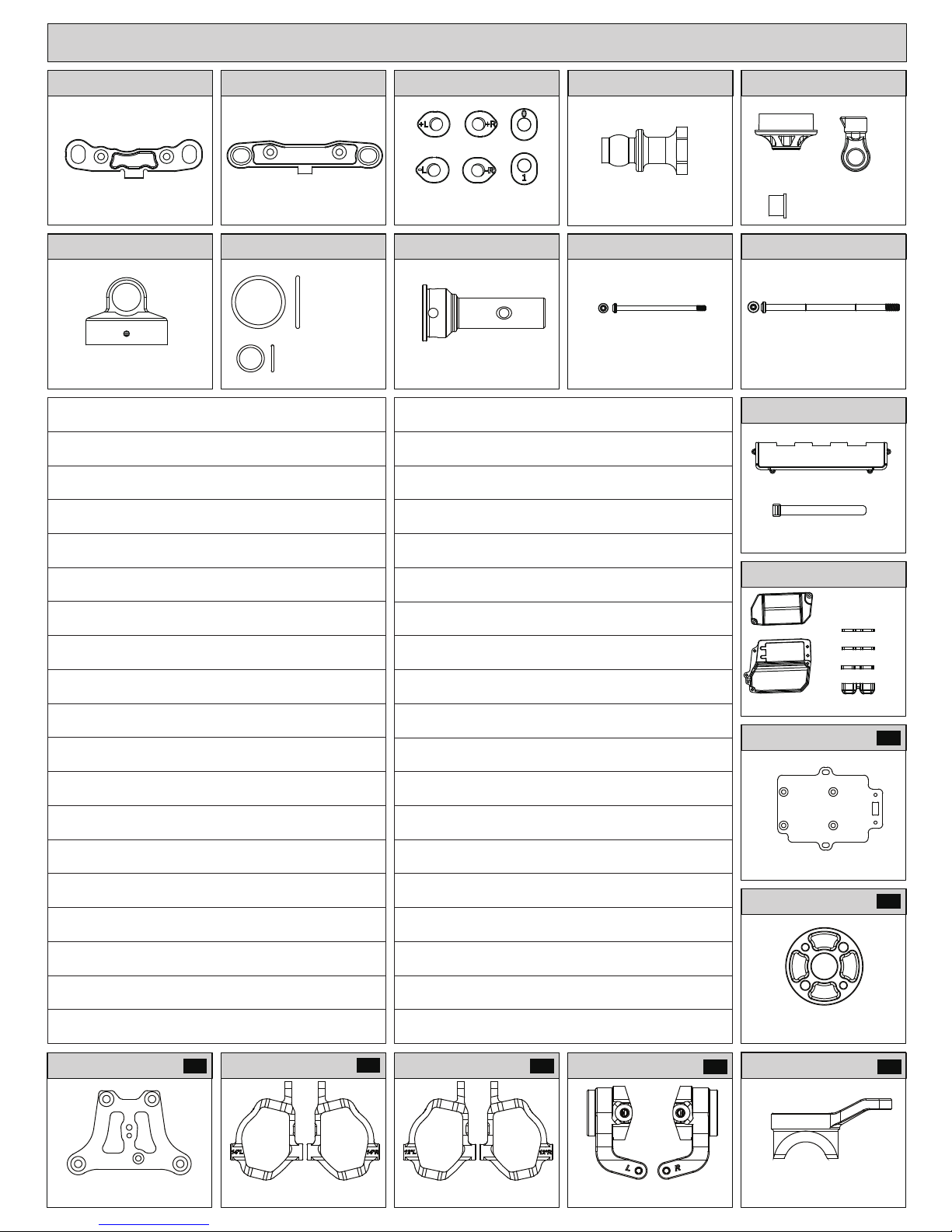

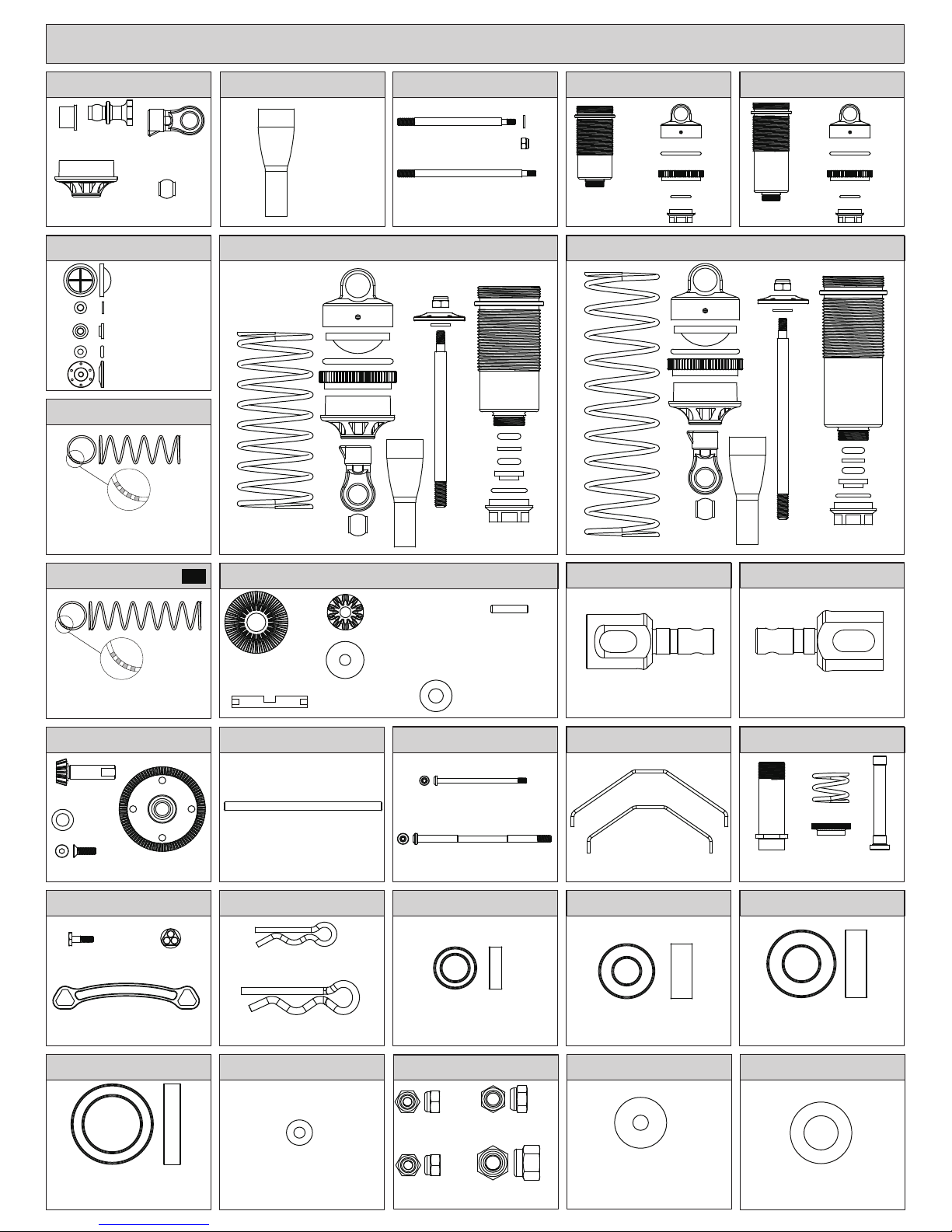

T08600
T08600
T08600
T08600
T08601
T08601
T08601
T08601
T08601
T08601
T08603
T08604
T08605
T08756
T08760
T08759
T08759
TG8020
T08754
TG8001
T08751
TG8002
T08761
T08762
T08762
TG8003
TG8004
TG8032
T08612
T08612
TG8005
T08764
T08763
T08765
T08822
T08822
T08822
TG8006
TG8006
T08620
T08622
T08622
T08622
T08622
T08623
T08623
T08624
T08624
T08625
T08625
T08625
T08625
T08626
T08626
T08626
T08626
T08627
T08627
T08627
T08627
TU0854
TU0856
T08622
TG8012
T08622
T08633
T08633
T08633
T08633
T08634
T08634
T08635
T08635
T08636
T08636
T08636
T08636
T08636
T08636
T08634
T08634
TG8010
TG8018
T08639
TG8018
TG8016
TG8017
TG8021
TG8022
TG8019
TG8020
TG8027
T08645
T08645
T08646
T08646
T08647
T08647
TG8009
TG8009
TG8015
TG8015
TG8015
TG8015
T08650
T08650
T08651
T08660
T08662
T08662
T08662
T08663
T08663
T08663
T08663
T08664
T08664
T08664
T08664
T08665
T08664
T08664
T08664
T08664
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08633
T08633
T08666
T08666
T08622
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08670
T08670
T08672
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08751
T08673
T08751
T08673
T08673
T08760
T08676
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08675
T08675
T08676
T08676
T08674
T08676
511123
T08675
T08304
T08304

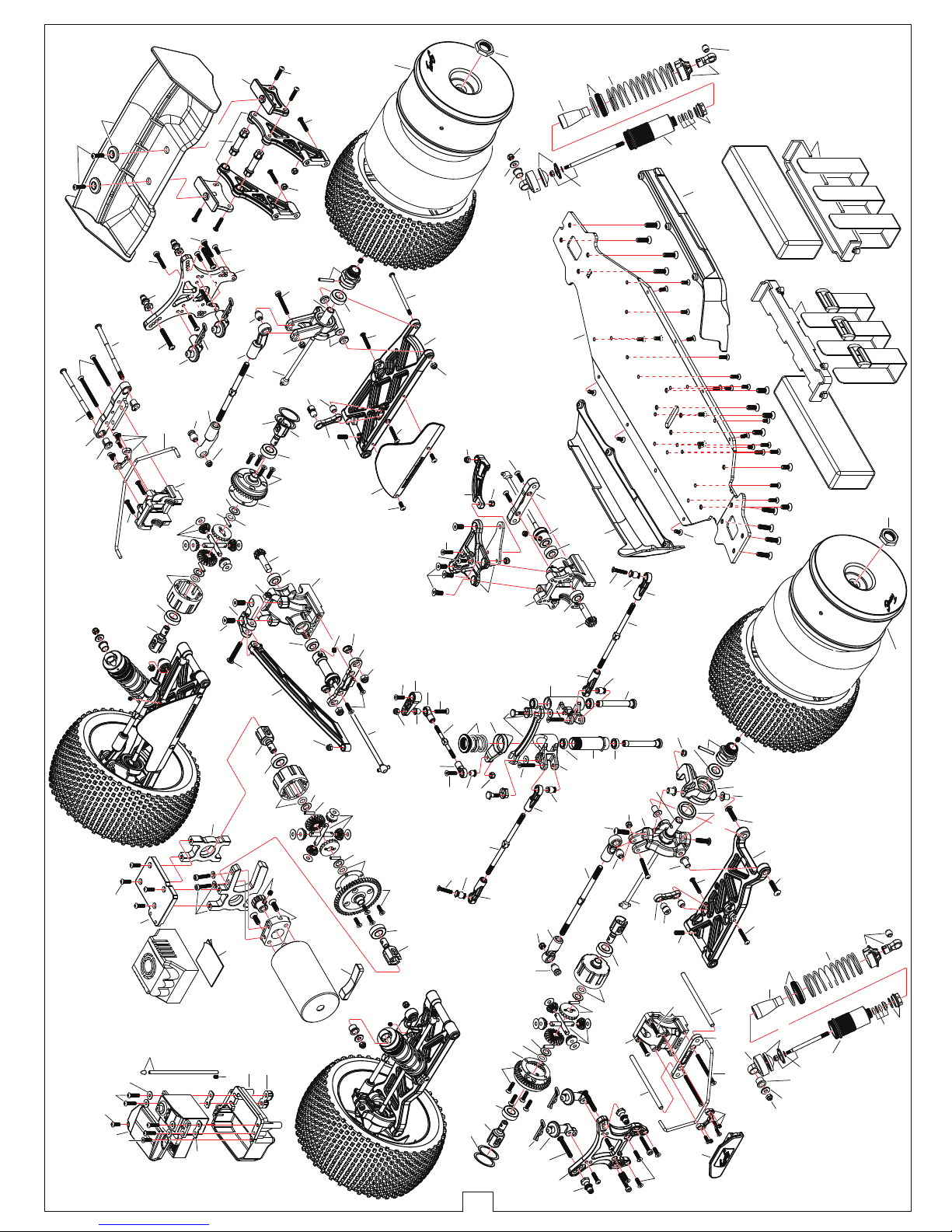

Explooded View
Explosionszeichnung
TG8003
TG8005
TG8013
T08603
T08753
T08762
T08650
T08669
T08669
T08646
T08660
T08772
T08772
T08793
T08669
T08600
T02087
TG8028
TG8028
TG8028
H395
TG8031
T08673
TG8029
TG8017
T08600
T08822
T02081
T08669
T08674
T08821
T08821
T08767
T08767
T08766
T08760
T08760
T08760
T08674
T08760
T08760
T08760
T08760
T08754
T08753
T08760
T08757
T08758
T08758
T08757
T08756
T08755
T08760
T08673
T08762
Page 29

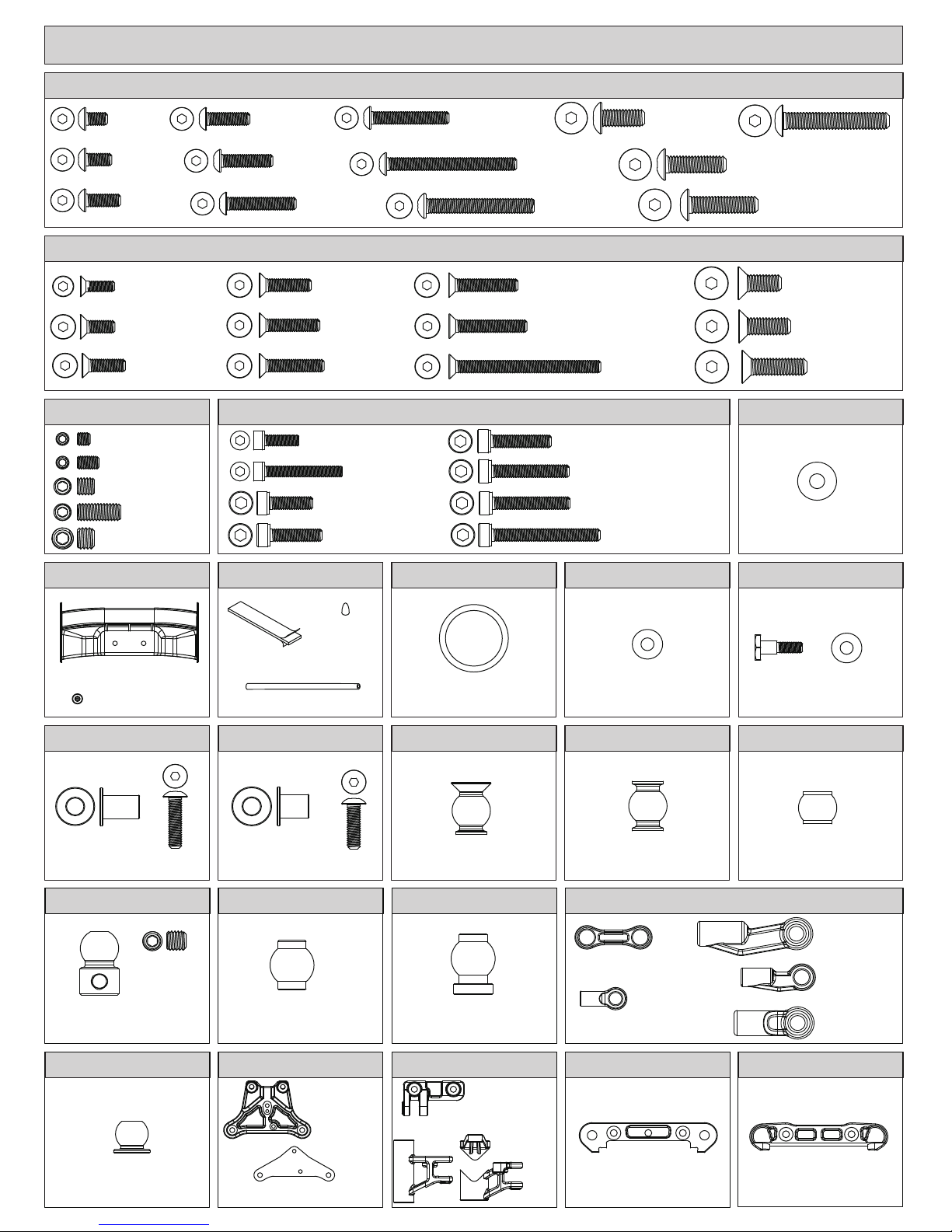

Parts list for T8TE
Truggy
-1 / Ersatzteileliste T8TE -1
Differential Case
Diff Box
1pcs
1pcs
M3x3 2pcs
M2.5x8
3pcs
Swaybar Mount
Stabi Halterung
1pcs
Front Hub Carriers 12 Degree
Achsschenkel vorne 12 Grad
4pcs
1pcs
1pcs
Steering Block
Lenkhebel
Left 1pcs
Links
Right 1pcs
Rechts
Rear Hub Carriers
Achsschenkel hinten
Left 1pcs
Links
Right 1pcs
Rechts
Washer
Beilagscheibe
4pcs
Front Bumper
Rammschutz vorne
1pcs
Wing Mount&Body Mount
Spoiler-&Karohalter
Left
Links
1pcs
Right
Rechts
1pcs
Front
Vorn
1pcs
Rear
Hinten
1pcs
2pcs
Servo Arm
1pcs 1pcs 1pcs
1pcs 1pcs 1pcs
Right
Rechts
1pcs
Left
Links
1pcs
T08601
T08603
T08604 T08605
TG8032
T08612
T08620
King Pin Bushing
Blockhalterung
Front Lower Arm
Querlenker vorne unten
Left 1pcs
Links
Right 1pcs
Rechts
Rear Lower Arm
Querlenker hinten unten
Left 1pcs
Links
Right 1pcs
Rechts
Dirtcover Rear-Left
Schmutzfänger links
1pcs
Dirtcover Rear-Right
Schmutzfänger rechts
1pcs
Side Plate-Left
Seitenschutz links
1pcs
Side Plate-Right
Seitenschutz rechts
1pcs
Rear Chassis Stiffener
Chassisstrebe hinten
1pcs
Front Chassis Stiffener
Chassisstrebe vorne
1pcs
48T Center Diff Gear
48T Hauptzahnrad
1pcs
M3x12 Screw
Schraube
4pcs
O-ring
1pcs
Chassis 1pcs
Rim
Felge
2pcs
3x45 Turnbuckle
Gewindestange
2pcs
Front Shock Tower
Dämpferbrücke vorne
1pcs
Body-Lexan
Karosserie Lexan
1pcs
TG8001 TG8002 TG8003TG8000
Front Body Mount
Karosseriehalter hinten/vorne
Rear Body Mount
2pcs
2pcs
4x86 Turnbuckle
Gewindestange
2pcs
5x80 Turnbuckle
Gewindestange
2pcs
5x96 Turnbuckle
Gewindestange
2pcs
TG8004
TG8005 TG8006 TG8009
TG8012
TG8027
TG8010
TG8019
TG8020 TG8021 TG8022
M4x14 Screw
Beilagscheibe
H395
Center Differential Mount /
Mittel Diff Halterung / Motorhalterung
Motor Mount
Washer
Beilagscheibe
2pcs
2pcs
15T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
1pcs
1pcs
1pcs
Motor Mount
Motorhalterung
M3x12 Screw
Schraube
2pcs
Rear Shock Tower
Dämpferbrücke hinten
1pcs
TG8013
132mm Drive Shaft
132mm Antriebswelle
2pcs
Wheel Hex Hub
Radmitnehmer
17mm Hex Nut
Radmutter
4pcs
4pcs
2.5x16.8 Pin
4pcs
87mm Center Front CVD
87mm CVD Welle mitte/vorne
1pcs
M5x4 Screw
Schraube
1pcs
132mm Center Rear CVD
132mm CVD Welle mitte/hinten
1pcs
M5x4 Screw
Schraube
1pcs
5x8.5 Shaft
Schaft
2pcs
2.5x12.8 Pin
2pcs
TG8015 TG8016 TG8017 TG8018
TG8028
TG8029
Differential Pads
Diff Scheiben
1pcs
Differential Housing
Diff Gehäuse
1pcs
T08600
O-ring
1pcs
M3x6 Screw
Schraube
8pcs
TG8030
1mm Washer
U-Scheibe
2mm Washer
U-Scheibe
Center Differential Plate
Mittel Diff Platte
1pcs
TG8031
Page 30
Front/Rear Diff Connecting Cup
Diff Mitnehmer vorne/hinten
2pcs
Center Diff Connecting Cup
Mittel Diff Mitnehmer
2pcs
10T Gear
Kegelritzel
43T Front/Rear Diff Gear
Diff Zahnrad vorne/hinten
1pcs
1pcs
M3x12 Screw
Schraube
4pcs
4x73 Arm Shaft
Querlenkerwelle
2pcs
4x77 Arm Shaft
Querlenkerwellen Schraube
2pcs
3x51.5 Arm Shaft
Querlenkerwellen Schraube
2pcs
Front/Rear Swaybar
Stabi vorne/hinten
1pcs
1pcs
Servo Saver Set
1pcs
1pcs
1pcs
2pcs
Steering Rack
Ackermannstrebe
Buffer Screw
Schraube
Ackermannstrebe
2pcs
Buffer Bushing
Blockhalterung
2pcs
1pcs
Diaphragm
Diaphragma
4pcs
1mm Plastic Washer
Beilagscheibe
4pcs
2.75mm Plastic Washer
Beilagscheibe
4pcs
3.3x1.9 O-ring
8pcs
Shock Piston
Kolbenplatte
4pcs
20T Diff Gear
Diff Zahnrad
10T Diff Gear
Diff Zahnrad
4.1x12x0.2 Washer
Beilagscheibe
2pcs
4pcs
Dif
Diff Schaft
f Shaft
2pcs
2.5x1
1.5 Pin
2pcs
4pcs
Small Clip
Kleiner Splint
8pcs
Mid Clip
Medium Splint
8pcs
Front Shock Absorber
Dämpfer vorne komplett
2Set
Rear Shock Absorber
Dämpfer hinten komplett
2Set
T08627
T08688 T08689
T08633
T08634 T08635
T08636
T08645 T08646 T08647
T08650
T08651
T08660
Parts list for T8TE
Truggy
-2 / Ersatzteileliste T8TE -2
O-ring
1pcs
Front Shock Shaft
Kolbenstange vorne
2pcs
Rear Shock Shaft
Kolbenstange hinten
2pcs
4pcs
4pcs
Front Shock Body
Dämpfer Gehäuse vorn
2pcs
2pcs
2pcs
2pcs
2pcs
2pcs
2pcs
Rear Shock Body
Dämpfer Gehäuse hinten
2pcs
2pcs
2pcs
2pcs
2pcs
T08624 T08625 T08626T08623
Shock Boot
Dämpfersocke
4pcs
6.1x11x0.2 Washer
Beilagscheibe
4pcs
6x10x3 Ball Bearing
Kugellager
8x16x5 Ball Bearing
Kugellager
6x13x5 Ball Bearing
Kugellager
13x19x4 Ball Bearing
Kugellager
6pcs 6pcs 6pcs
6pcs
M3 Nylon Nut
Nylon Mutter
M4 Nylon Nut
Nylon Mutter
M2.5 Nylon Nut
Nylon Mutter
M3.5 Nylon Nut
Nylon Mutter
6pcs
6pcs
6pcs
6pcs
4.1x12x0.2 Washer
Beilagscheibe
2.7x5.8x0.5 Washer
Beilagscheibe
6pcs
6pcs
T08666
T08667
T08668
T08662 T08663 T08664
T08665
T08669
6.1x11x0.2 Washer
Beilagscheibe
12pcs
Spring Mount
Federteller
4pcs
Ball End
Kugelpfanne
4pcs
6.8 Ball stud
Kugelkopf
4pcs
Ball stud
Kugelkopf
4pcs
4pcs
T08622
2pcs
Front Shock Spring-Hard
Dämpferfeder vorne hart
TU0854
Rear Shock Spring-Hard
Dämpferfeder hinten hart
2pcs
OP
TU0856
Page 31
M4x14 Screw
Schraube
M3x5 Screw
Schraube
M3x6 Screw
Schraube
M3x8 Screw
Schraube
M3x10 Screw
Schraube
M3x12 Screw
Schraube
M3x16 Screw
Schraube
M3x18 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
M3x30 Screw
Schraube
8pcs
M3.5x25 Screw
Schraube
8pcs
8pcs
M4x16 Screw
Schraube
8pcs
13.1x15.9x0.2 Washer
Beilagscheibe
6pcs
3x7x0.8 Washer
Beilagscheibe
10pcs
M3x14 Screw
Schraube
M3x8 Screw
Schraube
M4x10 Screw
Schraube
M2.5x8 Screw
Schraube
M3x12 Screw
Schraube
M4x12 Screw
Schraube
M3x18 Screw
Schraube
M4x14 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
M3x16 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
M2.5x8 Screw
Schraube
M2.5x18 Screw
Schraube
M3x20 Screw
Schraube
M3x25 Screw
Schraube
M3x12 Screw
Schraube
M3x10 Screw
Schraube
M5x4 Screw
Schraube
M3x3 Screw
Schraube
M4x10 Screw
Schraube
M4x4 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
T08674
T08675
T08673
T08304 T02081
T08676
Parts list for T8TE
Truggy
-3 / Ersatzteileliste T8TE -3
M3x5 Screw
Schraube
M4x10 Screw
Schraube
8pcs
M3x35 Screw
Schraube
8pcs
M3x15 Screw
Schraube
8pcs
T02087
Antenna pipe
Antennenrohr
Antenna cover
Anntennrohrkappe
1pcs
1pcs
Double-sided tape
Doppelsetiges Tape
1pcs
M4x22 Screw
Schraube
8pcs
M3x10 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
M3x18 Screw
Schraube
8pcs
M3x14 Screw
Schraube
8pcs
King Pin Bushing
Blockhalter
4pcs
Front Hub Carrier Bushing
Blockhalter vorne Hub
4pcs
6pcs
Buffer Screw
Schraube
Ackermannstrebe
2pcs
T08753
T08756
T08757
T08754
6.8 Ball Stud-Steering
Kugelkopf Lenkung
6pcs
6.8 Ball Stud-Steering
Kugelkopf Lenkung
6pcs
6.8 Ball Stud-Swaybar/Shock
Kugelkopf Stabi/Dämpfer
6pcs
6.8 Ball Stud-Swaybar
Kugelkopf Stabi
6pcs
7.8 Ball Stud-Front/Rear Upper
Kugelkopf vorne/hinten oben
T08750
T08751
T08752
T08755
3x7x0.8 Washer
Beilagscheibe
2pcs
M4x14
4pcs
M4x16
4pcs
M3x3
6pcs
Wing Screw Washer
Spoiler U-Scheibe
2pcs
Wing
Spoiler
1pcs
T08672
Aluminium Buffer Plate-Black
Alu Lenkplatte schwarz
1pcs
1pcs 1pcs
6.8 Ball End-Swaybar
Kugelpfanne Stabi
5.8 Ball End-Steering Servo
Kugelpfanne Lenkung
6.8 Ball End-Steering
Kugelpfanne Lenkung
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Left 1pcs
Links
Top 1pcs
Oben
Bottom
Unten
1pcs
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
Buffer Plate-Plastic
Lenkplatte
1pcs
1pcs
Arm Mount Front-R
Querlenkerhalter vorne/hinten
Arm Mount Front-F
Querlenkerhalter vorne/vorne
6pcs
7.8 Ball Stud-Front/Rear Upper
Kugelkopf vorne/hinten oben
6pcs
5.8 Ball Stud-Steering Servo
Kugelkopf Lenk Servo
1pcs
2pcs
2pcs
2pcs
2pcs
T08758
T08759
T08761
T08762
T08760
T08763 T08764
3.5x9x1.0 Washer
Beilagscheibe
6pcs
T08670
Page 32
Parts list for T8TE
Truggy
-4 / Ersatzteileliste T8TE -4
Arm Mount Rear-R
Querlenkerhalter hinten/hinten
1pcs
1pcs
1pcs
1pcs
1pcs
2pcs
2pcs
Spring Mount
Federteller
4pcs
Ball End
Kugelpfanne
4pcs
Shock Top Ball stud
Dämpferkugelkopf
4pcs
4pcs
T08772
4pcs
CVD Connecting Cup
CVD Aufnahmebuchse
2pcs
18.5x1.5 O-ring
4pcs
9x1.0 O-ring
4pcs
Shock Absorber Top cover
Dämpferkappe oben
Shock Top Mount
Dämpferhalter
Arm Adjust Set
Querlenkereinsätze
T08766
T08767
T08768 T08769
T08770
T08771
4x77 Arm Shaft
Querlenkerwellen Schraube
2pcs
3x51.5 Arm Shaft
Querlenkerwellen Schraube
2pcs
T08779 T08780
T08786
M2.5 Nylon Nut
Nylon Mutter
6pcs
T08790
M3x8 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08792
M3x12 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08794
M3x16 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08800
M4x16 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08802
M2.5x8 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08787
M3.5 Nylon Nut
Nylon Mutter
6pcs
T08789
M3x6 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08791
M3x10 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08793
M3x15 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08795
M3x18 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08797
M3.5x25 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08799
M4x14 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08801
M4x22 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08803
M3x8 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08804
M3x10 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08806
M3x14 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08805
M3x12 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08807
M3x15 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
Servo Mount
Servohalterung
1pcs
1.5mm
2pcs
2mm
2pcs
1mm
2pcs
Receiver Box
Empfänger Box
1pcs
Receiver Cover
Empfänger Box
Deckel
1pcs
Battery Mount
Akkuhalterung
2pcs
Velcro Tape
Klettband
6pcs
T08821
T08822
T08808
M3x16 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08810
M3x35 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08809
M3x18 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08812
M4x12 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08814
M3x5 Set Screw
Schraubenset
8pcs
T08816
M5x4 Set Screw
Schraubenset
8pcs
T08811
M4x10 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08813
M4x14 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08815
M4x10 Set Screw
Schraubenset
8pcs
T08819
M3x25 Cap Head Screw
Innensechskantschraube
8pcs
83001
M3x12 Cap Head Screw
Innensechskantschraube
8pcs
T08219
M3x14 Cap Head Screw
Innensechskantschraube
8pcs
T08220
M3x18 Cap Head Screw
Innensechskantschraube
8pcs
511190
Small Clip
Kleiner Splint
10pcs
511129
Mid Clip
Medium Splint
10pcs
84001
M3x3 Set Screw
Schraubenset
8pcs
84002
M4x4 Set Screw
Schraubenset
8pcs
87004
M3 Nylon Nut
Nylon Mutter
6pcs
87006
M4 Nylon Nut
Nylon Mutter
6pcs
Front Hub Carriers 14 Degree
Achsschenkelhalter vorne 14 Grad
TU0829
OP
1pcs
1pcs
Front Hub Carriers 12 Degree
Achsschenkelhalter vorne 12 Grad
1pcs
1pcs
TU0830
OP
TU0804
OP
Carbon
Carbon Reglerplatte
ESC Mount
1pcs
TU0807
Aluminium Motor Washer 4MM
Alu Beilagscheiben
OPOP
1pcs
TU0819
Carbon
Carbon Lenkplatte
Buffer Plate
1pcs
OPOP
Servo Saver
Alu Servo Saver
1pcs
TU0835
OP
Steering Block
Alu Lenkhabel
1pcs
1pcs
TU0831
OP
1pcs
Arm Mount Rear-F
Querlenkerhalter hinten/vorne
T08765
Page 33

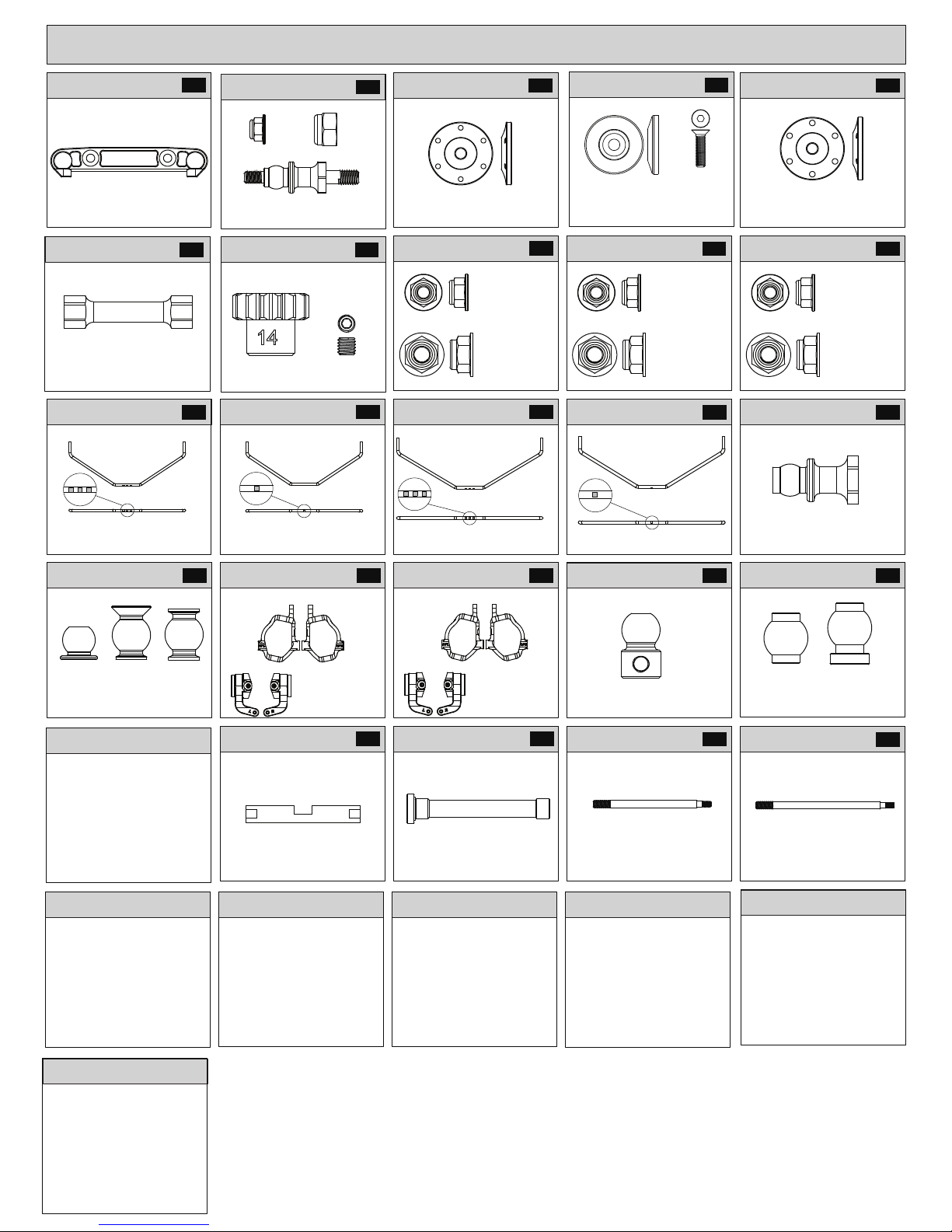

Parts list for T8TE
Truggy
-5 / Tuningteileliste T8TE -5
Front Sway Bar 2.3
Stabi vorne 2.3
1pcs
OP
TU0866
Front Sway Bar 2.6
Stabi vorne 2.6
1pcs
OP
TU0867
Rear Sway Bar 2.6
Stabi hinten 2.6
1pcs
OP
TU0868
OP
TU0842
Piston 1.2x6-Black
Kolbenplatte schwarz
2pcs
OP
TU0860G
M3 Aluminium
Nuts-Golden
Alu Mutter gold
M4 Aluminium
Nuts-Golden
Alu Mutter gold
10pcs
3pcs
OP
TU0861B
M3 Aluminium
Nuts-Blue
Alu Mutter blau
M4 Aluminium
Nuts-Blue
Alu Mutter blau
10pcs
3pcs
OP
TU0862R
M3 Aluminium
Nuts-Red
Alu Mutter rot
M4 Aluminium
Nuts-Red
Alu Mutter rot
10pcs
3pcs
Front Arm Mount-Rear
Alu Querlenkerhalter vorne/hinten
1pcs
TU0839
OP
Front Hub Carriers 14 Degree
Achsschenkel
vorne
14
Grad
TU0872
OP
Front Hub Carriers 12 Degree
Achsschenkel
vorne
12
Grad
TU0874
OP
Steering Block
Lenkhebel
1 set
Steering Block
Lenkhebel
1 set
OP
TU0877
Wing Washer
Alu Spoiler U-Scheibe
-Aluminium
2pcs
6.8 Swaybar Ball StudAlu Kugelkopf Stabi
Aluminium
4pcs
7.8mm Arm Ball Stud-Aluminium
Alu Kugelkopf
5.8/6.8mm Ball Stud-Aluminium
Alu Kugelkopf
4pcs
OP
TU0876
4pcs
OP
TU0875
OP
TU0871
2pcs
2pcs
2pcs
5.8
6.8
6.8
Shock Top Ball stud-Aluminium
Alu Dämpferkugelkopf
4pcs
TU0870
OP
Diff Shaft
Alu Diffschaft
-Aluminium
6pcs
TU0878
OP
2pcs
TU0879
OP
Servo Saver Shaft-Aluminium
Alu Servo Saver Pfosten
M3x12
2pcs
Rear Sway Bar 3.0
Stabi hinten 3.0
1pcs
OP
TU0869
Front Shock Shaft-Titan Coated
Titan/Nietried Kolbenstange vorne
2pcs
Rear Shock Shaft-Titan Coated
Titan/Nietried Kolbenstangen hinten
2pcs
TU0884
OP
M3
2pcs
M3.5
2pcs
Shock Ball Stud
Dämpferkugelkopf
2pcs
TU0886
OP
Rear Wing Mount -Shaft
Alu Spoilerverbindungsschaft
2pcs
TU0880
OP
TU0882
OP
Piston 1.4x6-White
OP
TU0847
2pcs
Piston 1.4x6-White
Kolbenplatte weiß
H394
14T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
OP
Page 34

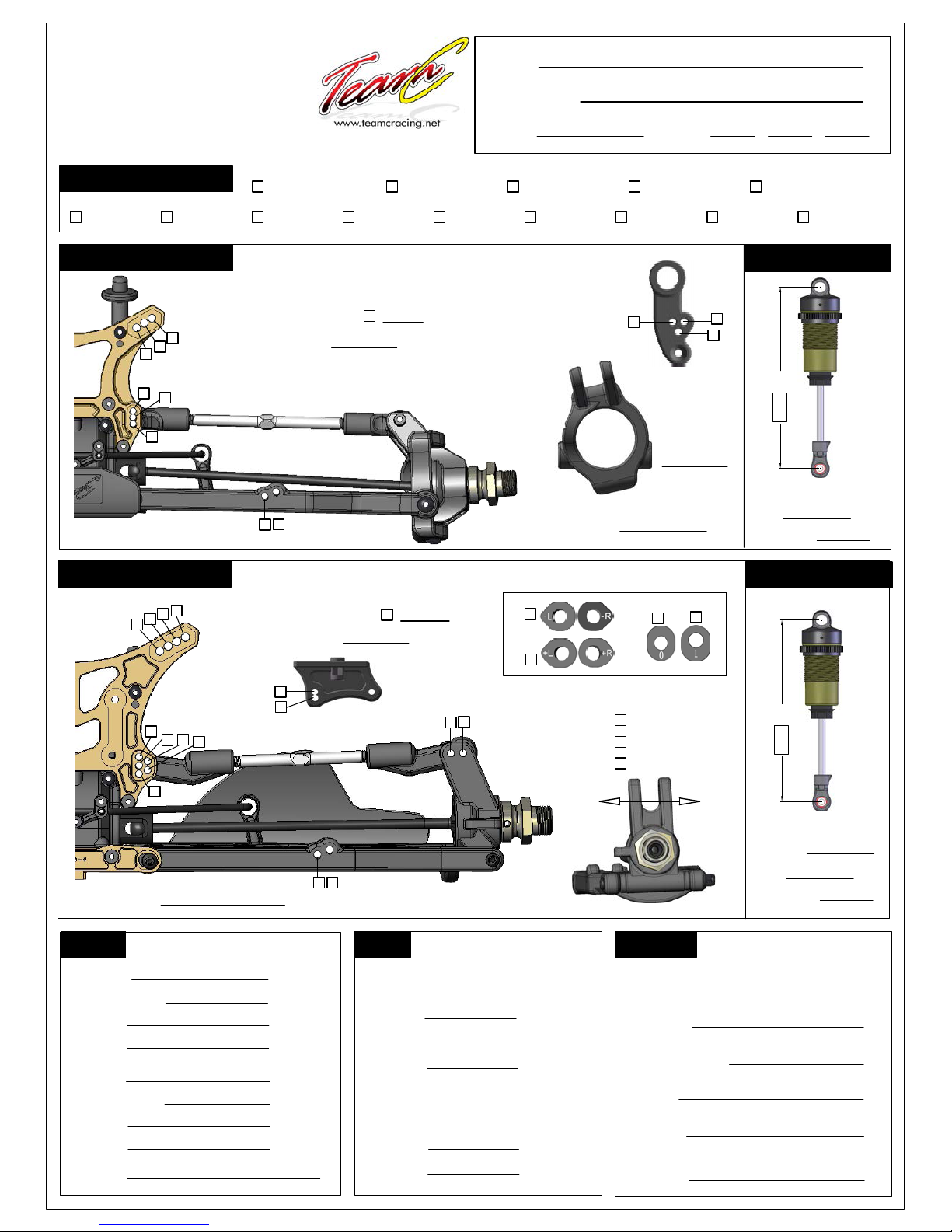

Datum
Fahrer
Strecke / Stadt
/
SETUP SHEET für den TeamC T8TE
Vordere Aufhängung
Fahrhöhe
Hintere Aufhängung
/
Motor
Dämpferposition&Radsturz
Eben Uneben
Wenig Traktion
Med Traktion Hohe Traktion
Sandig
Weicher Dreck
Gras
Harter Boden
Ton
Reifen
Marke
Dämpfer hinten
Diff
Fahrhöhe
Dämpferposition&Radsturz
Event
Lang
Medium
Kurz
Radstand:
Nass Trocken Staubig Andere
T8TE
1
2
Dämpfer vorne
Stabilisator:
mm
Stabilisator:
mm
Sturz
°
Sturz
°
3
mm
1
2
3
1
2
1
2
2
1
1
2
1
2
3
4
5
4
1
2
3
1
2
1
2
3
Vorne
Hinten
Gemisch
Insert
Rad
Marke
Vorne
Center
Öl wt
Hinten
Marke
Gemisch
Insert
Rad
Marke
Öl wt
Marke
Öl wt
Notiz
Notiz
Grad
°
Verhältnisse
Kolbenplatte #
Öl wt
mm
Feder
Kolbenplatte #
Öl wt
mm
Feder
1
2
Motor
Antrieb
LiPo Akku
Ritzel
ESC
Page 35

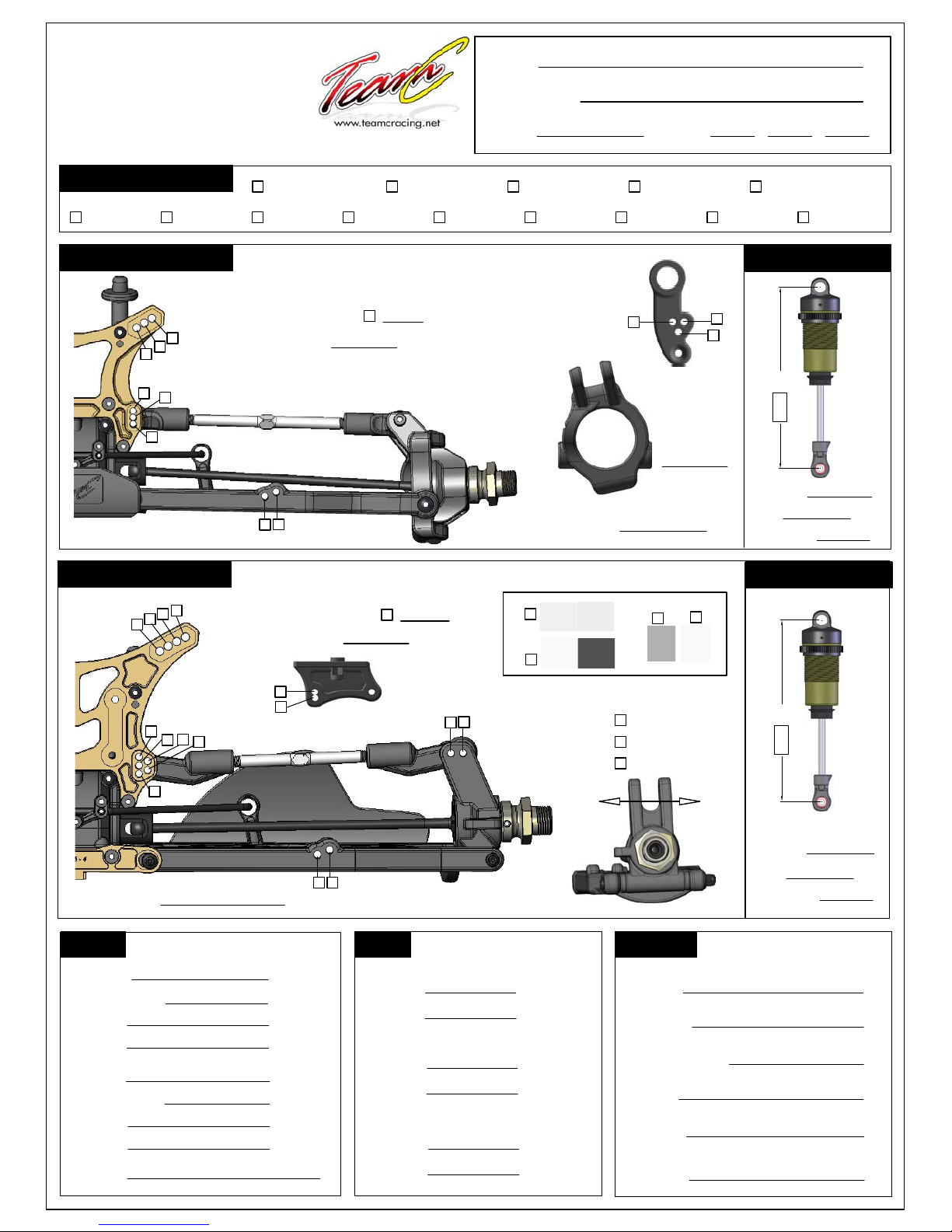

Date
Driver
Track / City
/
SETUP SHEET for the TeamC T8TE
Front Suspension
Ride height
Rear Suspension
/
Motor
Shock Mounting&Camber link
Smooth Bumpy Low traction Med traction High traction
Sandy Soft dirt Grass Hard soil Clay
Tires
Brand
Rear Shocks
Diff
Ride height
Shock Mounting&Camber link
Event
Long
Medium
Short
Wheelbase
Wet Dry Dusty Other
T8TE
1
2
Front Shocks
Anti-roll bar:
mm
Anti-roll bar:
mm
Camber
°
Camber
°
3
mm
1
2
3
1
2
1
2
2
1
1
2
1
2
3
4
5
4
1
2
3
1
2
1
2
3
Front
Rear
Compound
Insert
Wheel
Brand
Front
Center
Oil wt
Rear
Brand
Compound
Insert
Wheel
Brand
Oil wt
Brand
Oil wt
Note
Note
Degree
°
Track Condition
Piston #
Oil wt
mm
Spring
Piston #
Oil wt
mm
Spring
1
2
Motor
Spur
LiPo battery
Pinion
ESC
Page 36
HOBBYPRO COMPANY LTD.
Flat C-D, 5/F.,
Speedy Ind. BLDG.,
114 How Ming Street,
Kwun Tong, KLN., Hong Kong.
Team C Headquarter
www.teamcracing.net
Team C America
www.teamcamerica.com
Team C Europe
www.teamceurope.com
Loading...
