Page 1
1:8 SCALE 4WD ELECTRIC BUGGY
TR8E CHASSIS
Page 2
Notice
This manual is written in english language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Thank you for purchasing this Stoke E Offroad Buggy by Team C. This manual shows instructions and
tips to built and maintain your Stoke E. Please take some time to read through to get familiar with the
shown steps.
We continually improve our products, due to that, actual parts my be different to the illustrations.
Please check our website for the latest versions manuals and tips before you start to built this model.
Generall Information
THIS IS NOT A TOY!
Not suitable for children under 14 years of age without adult supervision.
This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,
environmentally areas or near children or animals.
This model contains rotationg parts and parts which become hot during operation. Care must been
taken to avoid damage or injuries.
This product may require some assembly and routine maintance.
This product is covered by warranty based on material defectives. Crash damage or maintenance
failures are not covered under warranty.
Batteries should be used in good condition only, and need to be fully charged.
Nitro models should be driven outside of buildings only. Inhaling exhaust gases could cause health
damage.
Keep chemicals stored out of the range of small children.
Make sure your model and equipment is in perfect condition before you use it, to ensure savety
and fun while driving.
Page 3
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
反向开关

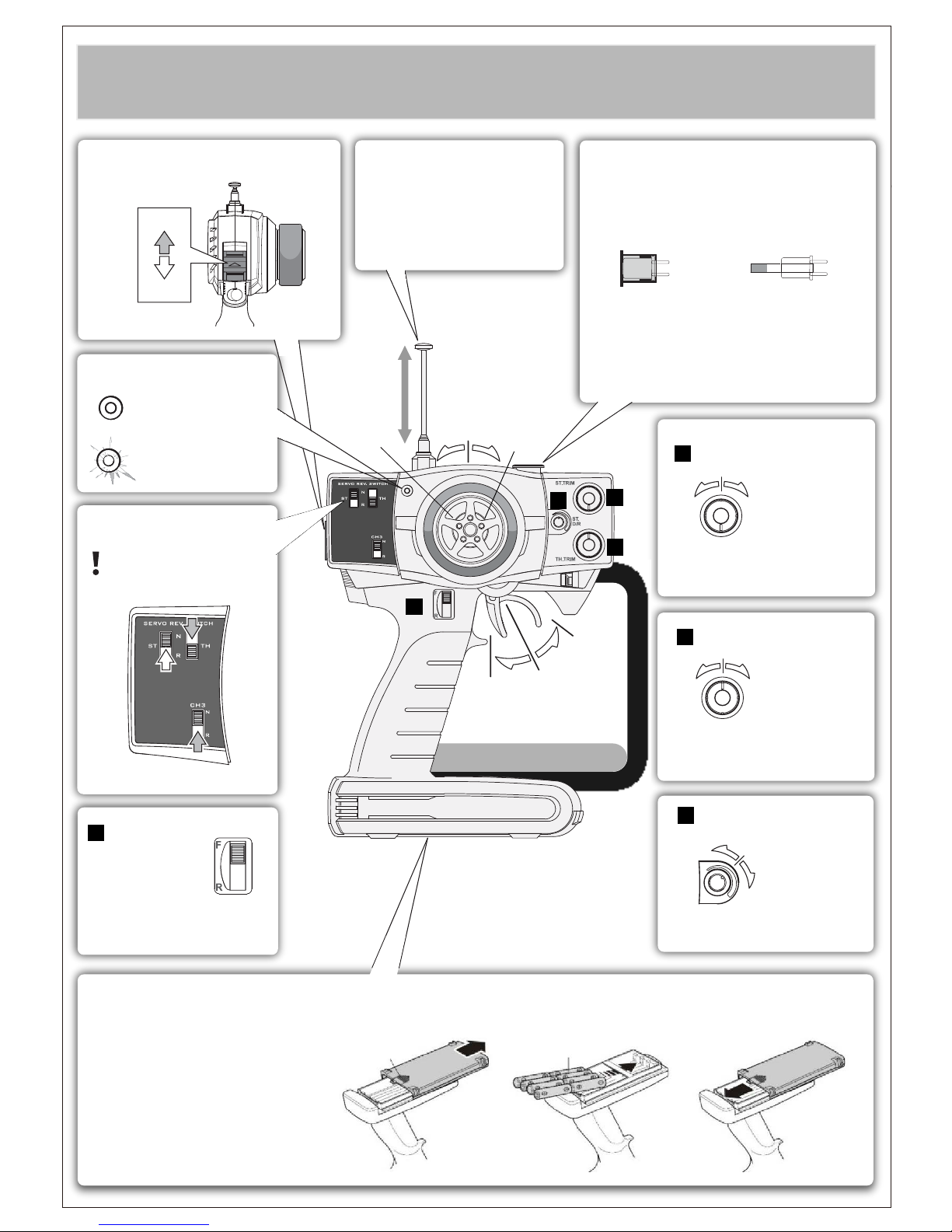

Transmitter Preparation
27MHzTransmitter Crystal（TX）
Transmitter crystal(TX)
Power Switch
ON
OFF
Antenna
Extend the antenna to the maximum
Length for best performance
The crystal can be replaced to change frequencies.
Note : You must also change receiver crystals!
Do not use AM crystals
Receiver crystal(RX)
Steering Trim
To be used for trimming the steering
operation
Throttle Trim
Steering Dual Rate
To be used to adjust steering servo throw
AA Alkaling Batteries
8X
Open battery cover at the bottom of transmitter.
Install batteries. Follow the direction of batteries
designated in the inside of battery box.
Transmitter Battery Installation
This switch is used for optional parts.
3ch Switch
Reverse Switch
Low Batteries(Light Blinks)
Good Batteries
Battery Level Indicator
Left turn
Straight (neutral)
Right turn
Brake
Forward
Stop(Neutral)
To be used for throttle operation
Throttle Trigger
Battery Cover
Servo Factory Settings
1
1
2
3
2
To be used for trimming the throttle
operation
3
4
4
Page 4
Transmitter Preparation
電池
Battery

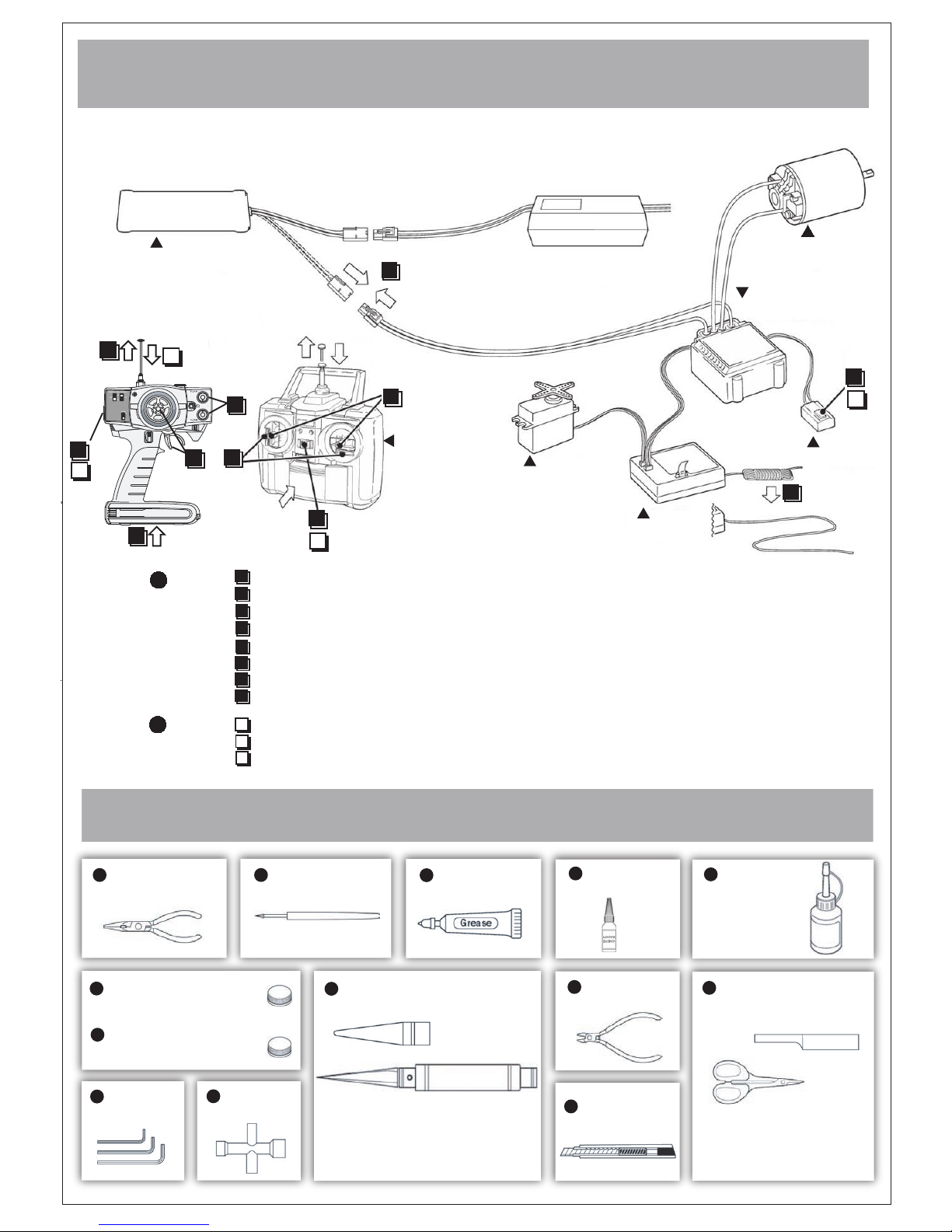

A new Ni-MH battery must be charged before it is used.Refer to the charger instruction manual for charging.
Set up the radio control system as indicated below。
6
5
8
Servo
Receiver
Transmitter
10
4
Switch
7
9
Electronic Speed
Controller
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
ON
OFF
6
10
ON
OFF
5
8
1
3
Tools required
Needie Nose Pllers
Awi
Grease
Screw Cement
Instant Glue
Hex Wrench
Ball differential Grease(Clear)
Molybdenum Grease(Black)
Hex Wrench
SP KINFE EDGE REAMER
No need to pre-drill precise holes
(1mm to 15mm)can be drilled
Wire Cutters
Sharp Hobby knife
ROUND CUTTER&SANDER
For trimming bodies!
Start
Finish
Install batteries.(Transmitter)
Extend the antenna.(Transmitter)
Connect the battery
Extend the antenna.(Reveiver)
Center the trims.
Switch on.(Transmitter)
Switch on.(Reveiver)
Make sure the servos are in command.
Switch off.(Reveiver)
Switch off.(Transmitter)
Retract the antenna(Transmitter)
1
8
7
2
5
3
4
6
9
10
11
Page 5

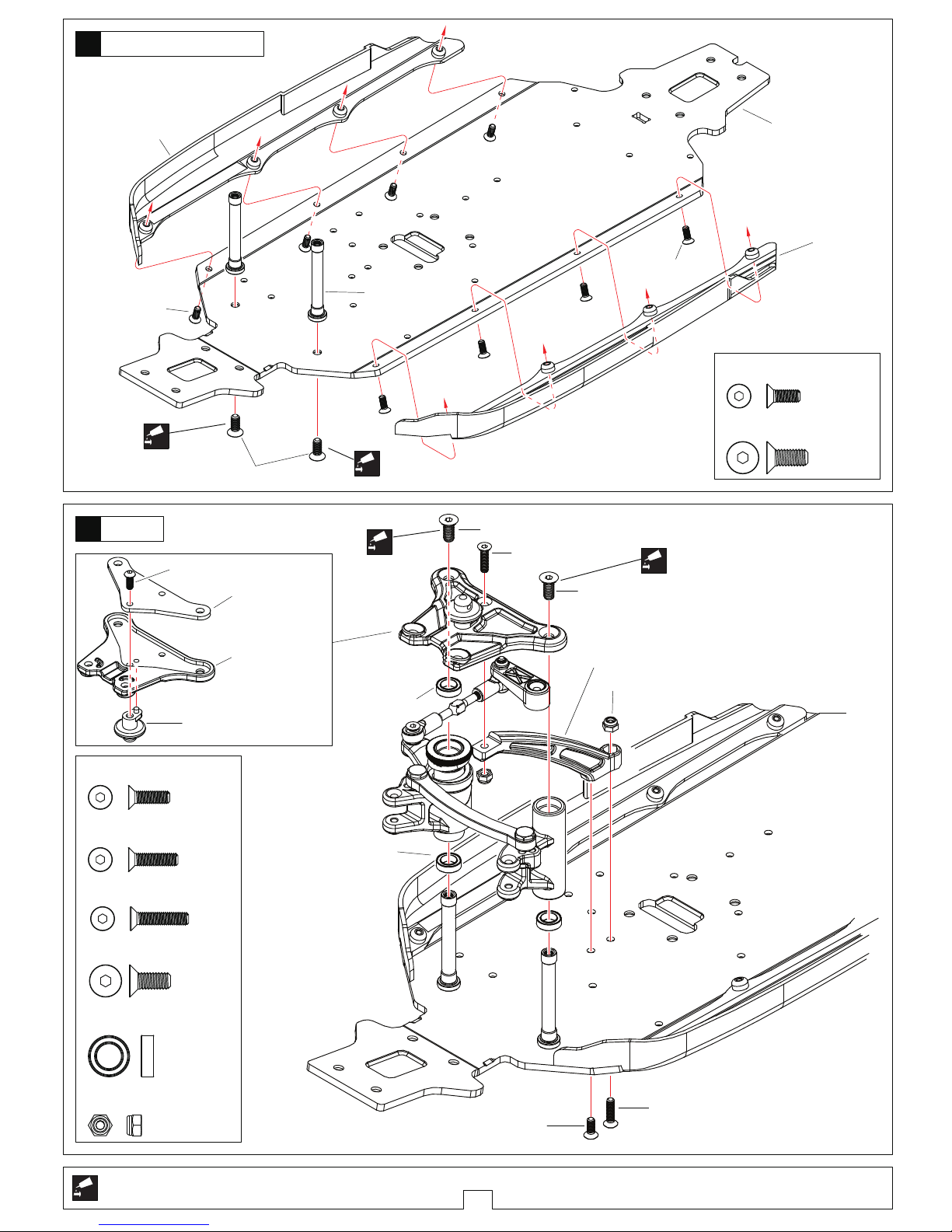

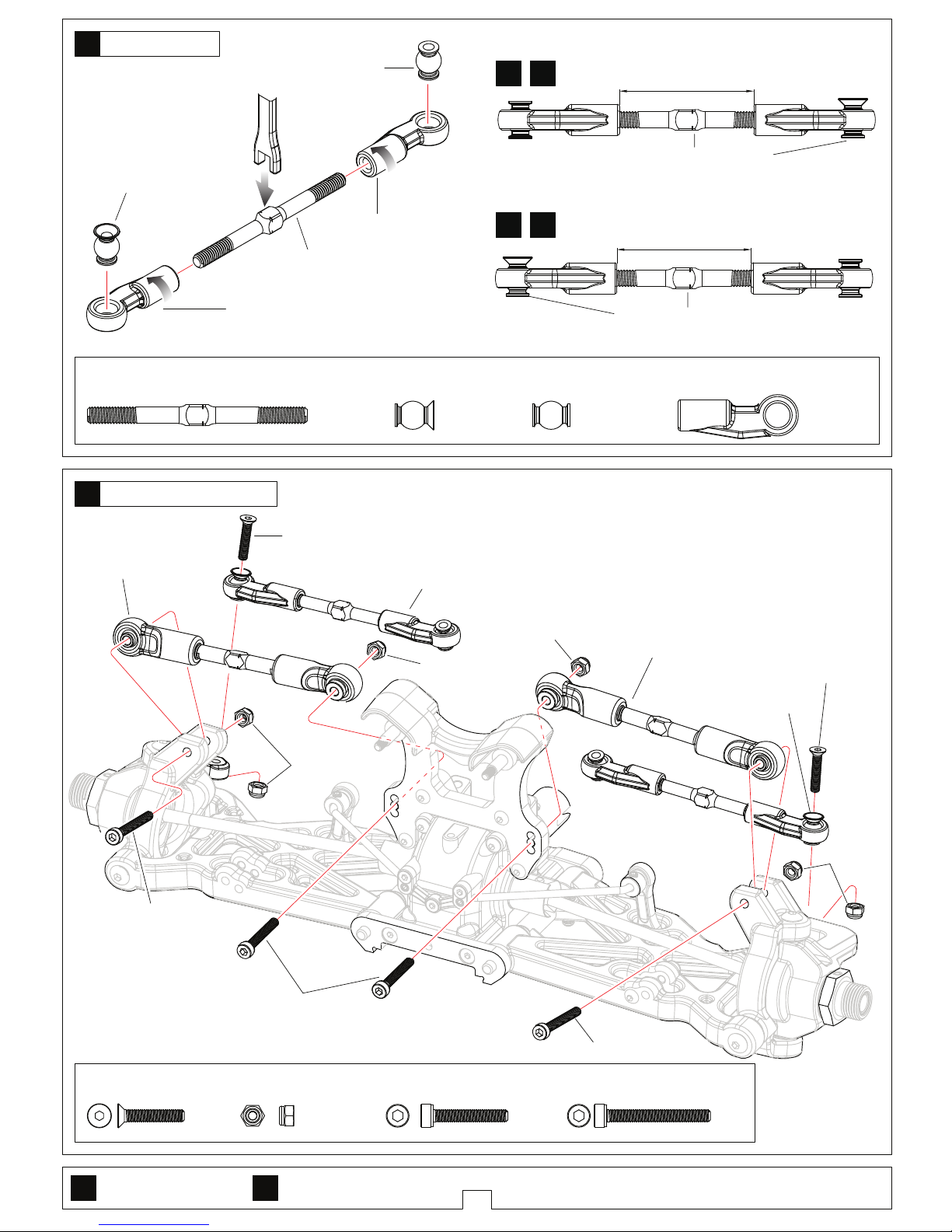

1
Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x15 Screw
Schraube
Approx.23mm
circa.23mm
▲Projection Note direction
Hinweis Richtung
4mm
T08643 3x40 Turnbuckle
Gewindestange
…………1
T08606 5.8 Ball End
Kugelpfanne
…………2
T08606 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T08702 3.6x7x0.8 Washer
Beilagscheibe
…………………2
T08702 Buffer Screw
Schraube für Ackermannstrebe
………2
Approx.8mm
circa.8mm
True-to -scale diagram
1:1 Größe
T08666 M3
T08674 M3x15
T08724
Servo Saver Nut
Servo Saver Mutter
T08724
Servo Saver Spring
Servo Saver Feder
T08609
Servo Saver-Top
Servo Saver-oben
T08609
Servo Saver-Bottom
Servo Saver-unten
T08724
Servo Saver Body
Servo Saver Gehäuse
T08702
T08674 M3x14
T08702
Steering Rack
Ackermannstrebe
T08666 M3
T08620
Steering Servo Horn-F
Lenk Servo Horn-F
Select the servo horn matching the servo being used.
Wählen Sie das Servo Horn für Ihr Servo.
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
T08609
Servo Saver-Left
Servo Saver-links
T08643
3x40 Turnbuckle
Gewindestange
T08606
5.8 Ball End
Kugelpfanne
T08606
5.8 Ball End
Kugelpfanne
T08606
5.8 Ball stud
Kugelkopf
T08606
5.8 Ball stud
Kugelkopf
Buffer Screw
Schraube für
Ackermannstrebe
T02081 3x7x0.8
Buffer
Servo Saver
T08702 3.6x7x0.8
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
1
1:1
1:1
2
Bag-A
Bag-A

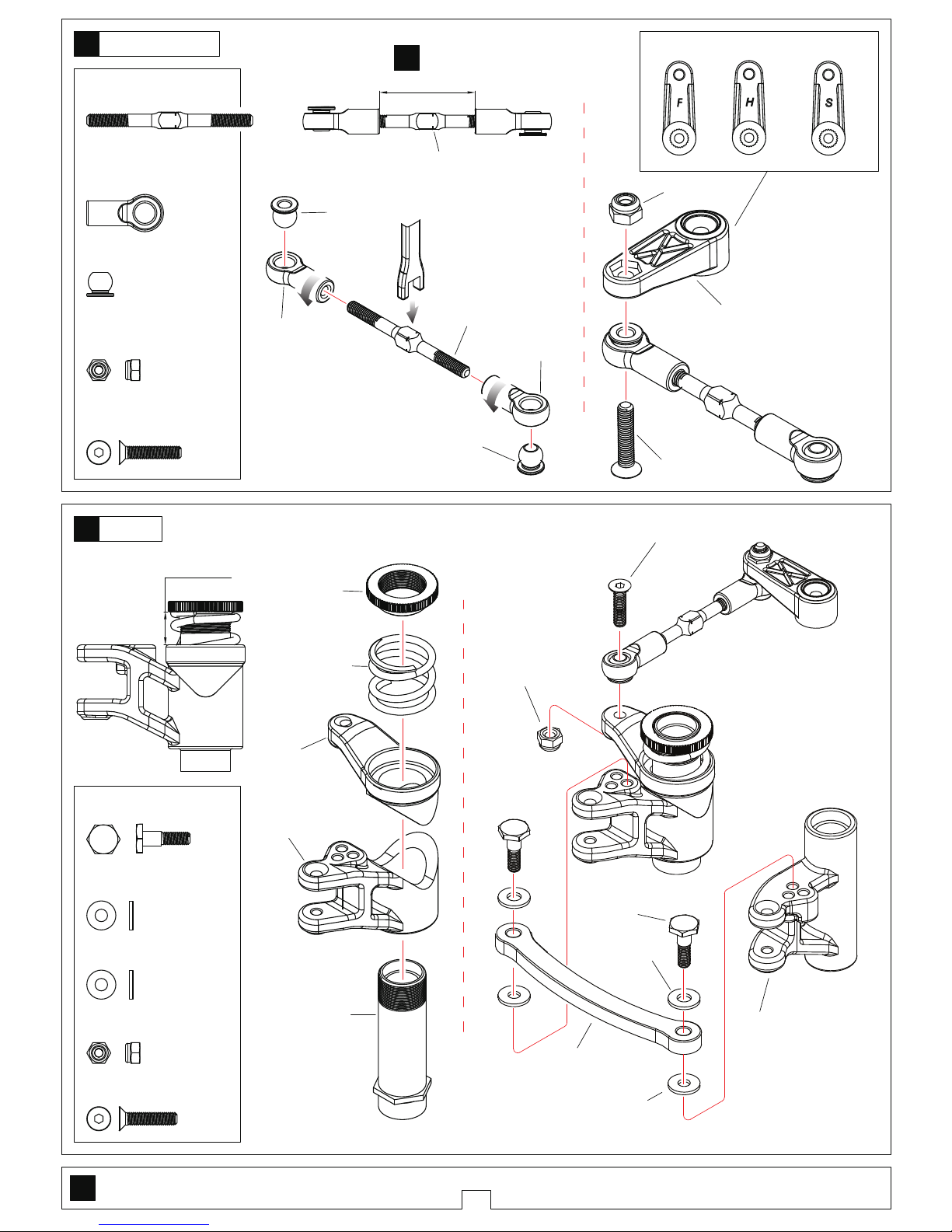

Page 6
2
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
…………8
T08674 M3x8 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
…………1
T08674 M3x10 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08662 6x10x3 Ball Bearing
Kugellager
T08673 M3x10
………………4
…………1
T08674 M3x12 Screw
Schraube
T08609
Buffer Plate-Plastic
Lenkplatte
T08721
Buffer Plate-Aluminium
Alu Lenkplatte
T08612
Front Body Mount
Karosseriehalter vorne
Buffer
Servo Saver
Servo Saver Post/Side Plate
Servo Saver Pfosten/Seitenschutz
T08666 M3
T08674 M3x10
T08674 M3x12
T08674 M3x14
T08674 M4x10
T08674 M4x10
T08619
Front Chassis Stiffener
Chassisstreben Kunstsoff
T08662 6x10x3
T08662 6x10x3
T08680
Side Plate-Left
Seitenschutz-links
T08680
Side Plate-Right
Seitenschutz-rechts
T08674 M3x8
T08674 M4x10
T08726
Chassis
T08674 M3x8
T08724
Servo Saver Post
Servo Saver Pfosten
4
3
Bag-A
Bag-B
Bag- A
………1
T08674 M3x14 Screw
Schraube
Page 7

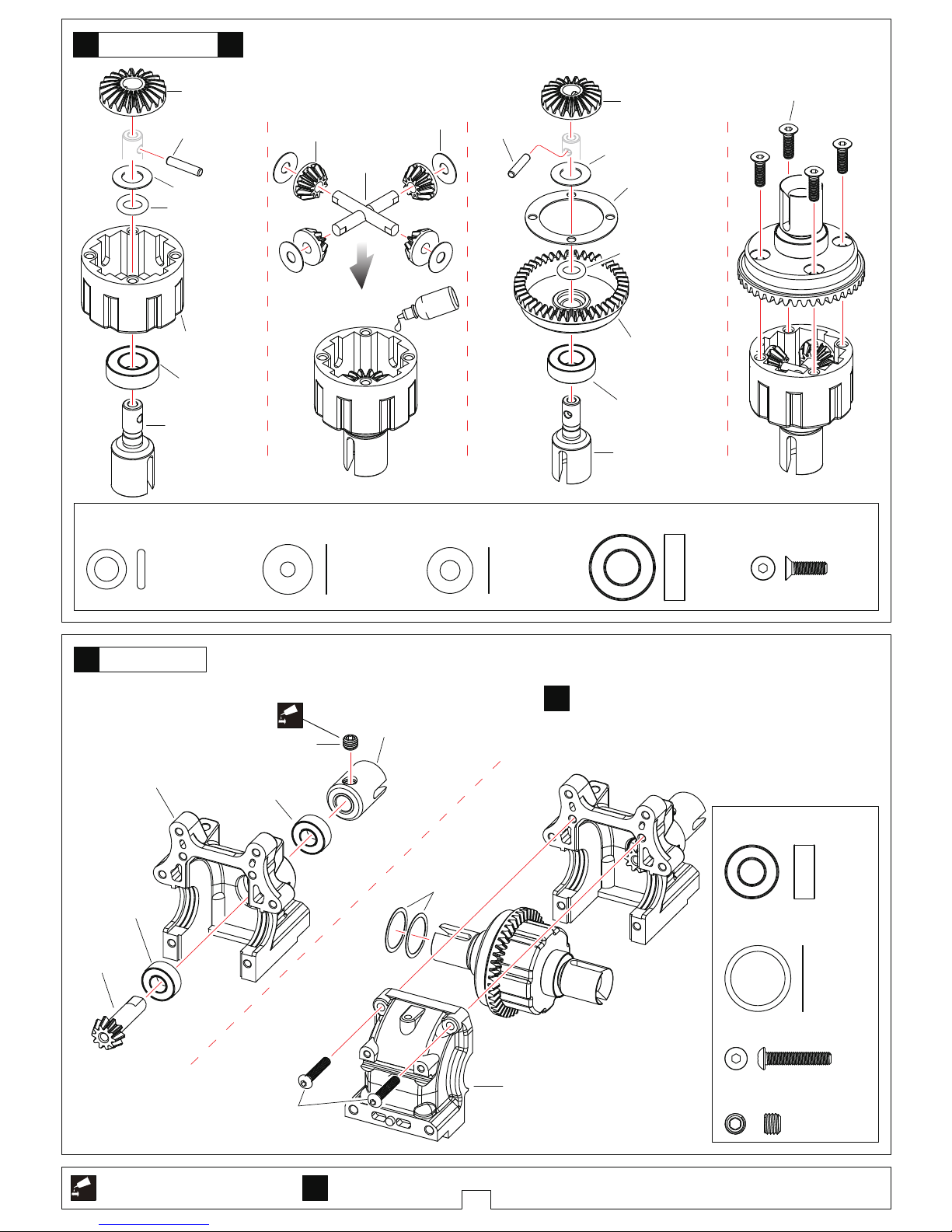

3
Screw
Cement
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………4
T08663 6x13x5 Ball Bearing
Kugellager
………4
T08673 M3x16 Screw
Schraube
……4
T08707 M5x4 Screw
Schraube
………………2
T08707 M5x4
T08707
Center Connecting Cup
Hauptantriebsmitnehmer
T08601
Differential Case
Differential Box
T08636
10T Gear
Kegelritzel
T08673 M3x16
T08601
Differential Case
Differential Box
T08663 6x13x5
T08304
13.1x15.9x0.2
T08663 6x13x5
Front Differential Case
Differential Box vorne
Assemble as many times as specified
So oft montieren wie angegeben
6
x2
x2
Bag-C
Bag-D
Bag-E
T08633
20T Diff Gear
Diff Zahnrad
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08633
2.5x11.5 Pin
T08634
Diff Connecting Cup
Differential Mitnehmer
T08634
Diff Connecting Cup
Differential Mitnehmer
T08600
Differential Housing
Differential Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08600
Differential Pads
Differential Scheibe
T08636
43T Diff Gear
Diff Zahnrad
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
T08636 5.8x1.9
T08664 8x16x5
Oil
Front/Rear Differential
Differential Vorne/hinten
5
x2
5000# for Front
für Vorne
2000# for Rear
für hinten
Bag-C
T08600/T08636 5.8x1.9 O-Ring
…………………4
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………8
T08664 8x16x5 Ball Bearing
Kugellager
………4
……8
T08636 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………4
T08669 6.1x11x0.2
T08669 6.1x11x0.2
Page 8
4
L
R
L
R
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08606 M3x3 Screw
Schraube
Assemble both Left and Right
Beide Seiten (links/rechts) auf die
gleiche Weise montieren
……4
T08673 M4x14 Screw
Schraube
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
………4
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball stud
Kugelkopf
…………………2
…………………2
T08703 M4x4 Screw
Schraube
……………2
T08649 2.5x16.8 Pin
Assemble as many times as specified
So oft montieren wie angegeben
T08606 6.8 Ball End
Kugelpfanne
T08606
………………2
T08604
Sterring Block -L Steering Block -R
Lenkhebel -L Lenkhebel -R
T08673 M4x14
T08603
Front Hub Carriers 12 Degree-Left
Achsschenkelhalter vorne 12 Grad l
T08703 M4x4
T08649 2.5x16.8
T08649
Wheel Hex Hub
Radmitnehmer
T08603
T08665 13x19x4
T08664 8x16x5
Front Hub Carrier
Achsschenkelhalter vorne
Front Swaybar
Stabi vorne
T08703 2.5x12.8
T08703 5x8.5
T08703
T08703 2.5x12.8 Pin
………………2
T08703 5x8.5 CVD Shaft
CVD Schaft
……………………2
T08606 M3x3
T08606 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Front Swaybar
Stabi vorne
T08703
95.5mm Front CVD
95.5mm CVD vorne
Oil
Apply threadlock
Schraubensicherungslack verwenden
x2
x2
8
7
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
T08603 King Pin Bushing
Blockhalterung
King Pin Bushing
Blockhalterung
Bag-D
Bag - D
Left
Links
Right
Rechts
Page 9

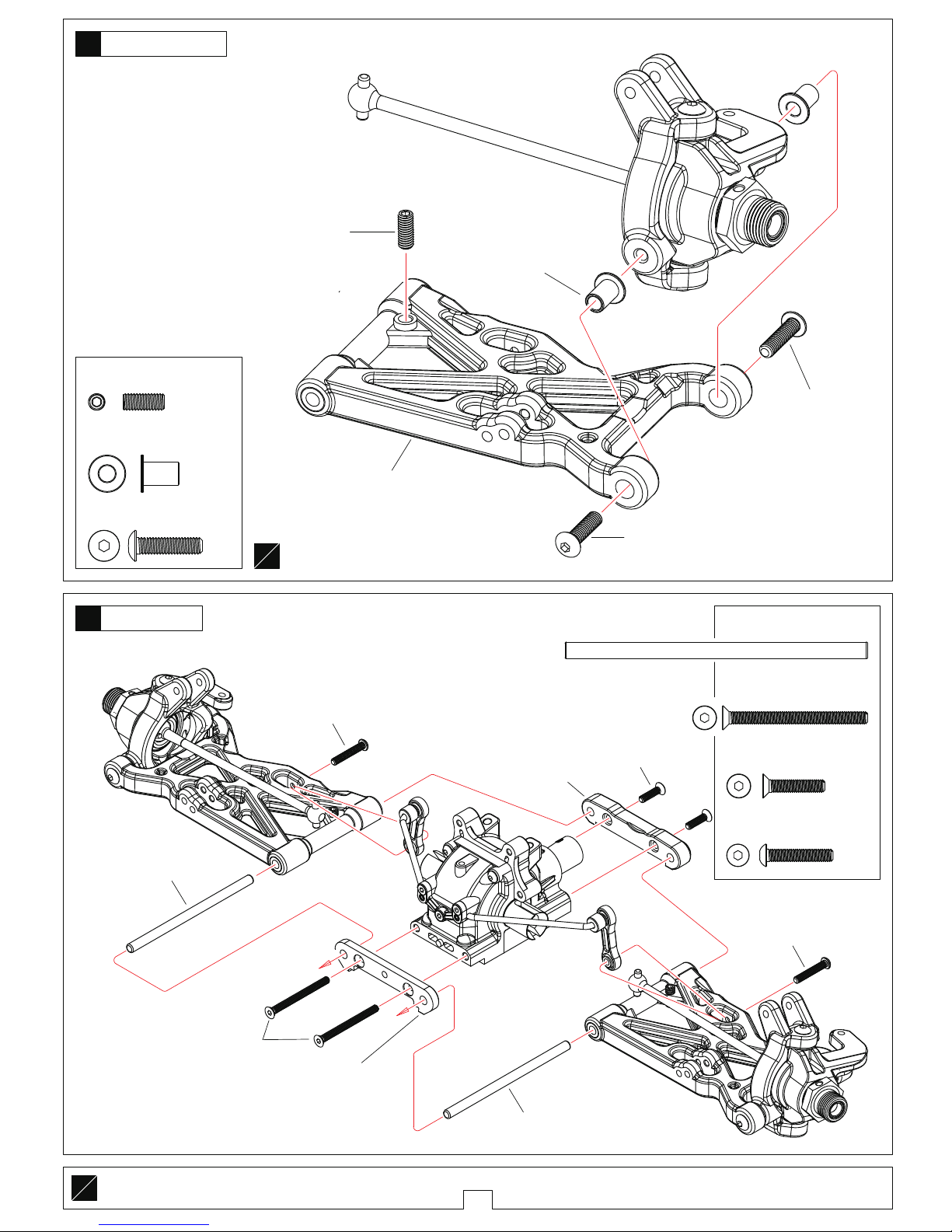

5
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleich Weise montieren
……4
T08673 M4x16 Screw
Schraube
………4
T08675 M4x10 Screw
Schraube
……………2
T08673 M3x16 Screw
Schraube
……2
T08645 4x73 Arm Pin
Querlenkerwelle
……2
T08674 M3x35 Screw
Schraube
…………2
T08674 M3x15 Screw
Schraube
………2
T08673 M4x16
T08673 M4x16
T08675 M4x10
T08607
T08607
Front Lower Arm
Querlenker vorne unten
T08710
Front Arm Mount-F
Querlenkehalter vorne/vorne
T08710
Front Arm Mount-R
Querlenkerhalter vorne/hinten
T08645 4x73
T08645 4x73
T08674 M3x35
T08674 M3x15
T08673 M3x16
T08673 M3x16
Front Hub Carrier
Achsschenkelhalter vorne
Front Suspension
Vordere Aufhängung
L
R
L
R
9
10
Front Hub Carrier Bushing
Achsschenkelhalter vorne
T08607 Front Hub Carrier Bushing
Achsschenkelhalter vorne
Bag - D
Bag-D
Page 10
6
T08673 M3x12 Screw
Schraube
T08643 5x58 Turnbuckle
Gewindestange
T08606 7.8 Ball stud
Kugelkopf
………2 ……………2 ……………2
T08606 7.8 Ball stud
Kugelkopf
T08631

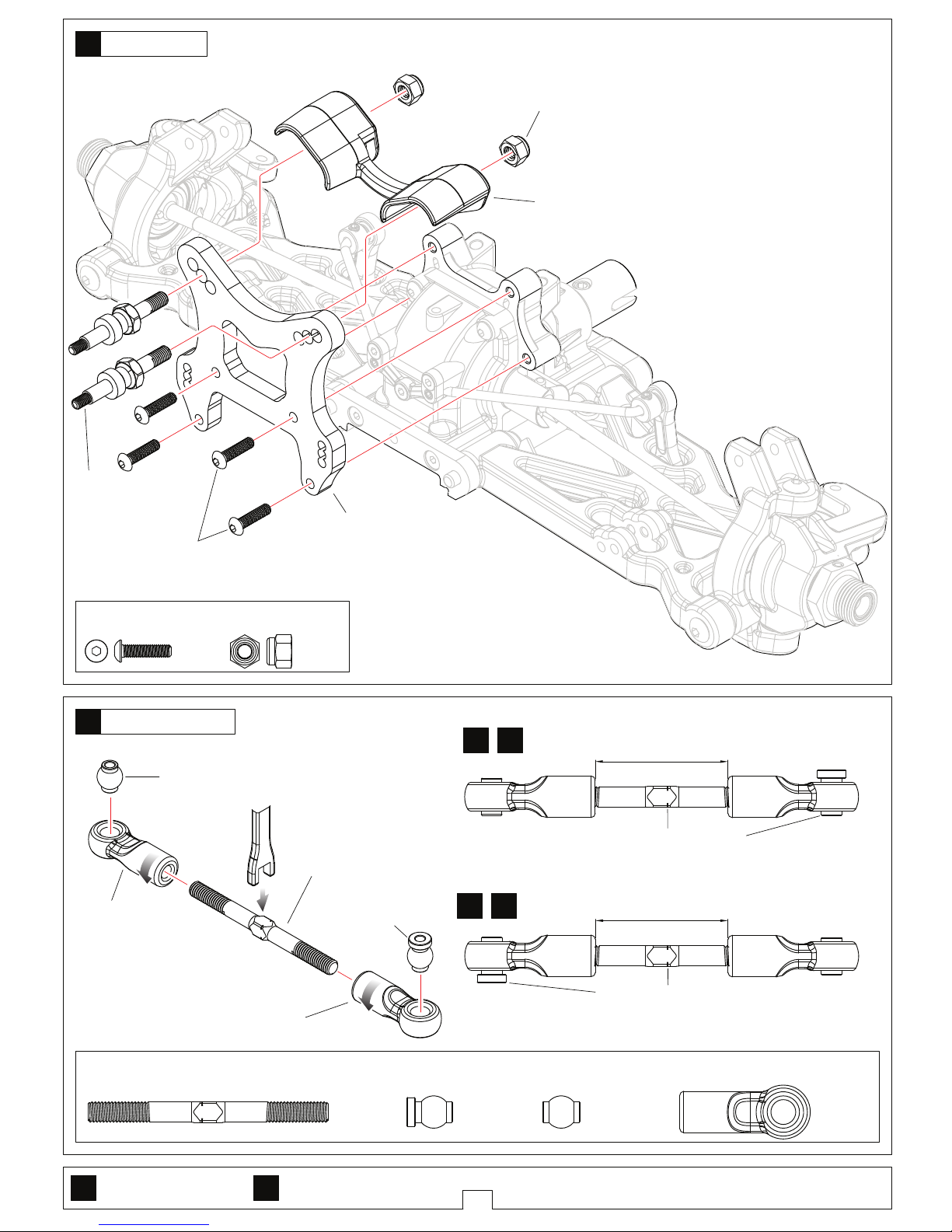

Front Shock Tower
Dämpferbrücke vorne
T08643
5x58 Turnbuckle
Gewindestange
T08606
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08606
7.8 Ball stud
Kugelkopf
T08606
7.8 Ball stud
Kugelkopf
Approx.32mm
circa.32mm
▲Projection.Note direction
Hinweis Richtung
Approx.32mm
circa.32mm
▲Projection.Note direction
Hinweis Richtung
T08606 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
…………4
Front Upper-Left
Vorne Oben-Links
Front Upper-Right
Vorne Oben-Rechts
T08606
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Front Shock Tower
Dämpferbrücke vorne
Front Upper Turnbuckle
Gewindestange vorne/oben
True -to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
5mm
C
……4
T08052 M4 Nylon Nut
Nylon Mutter
………2
T08052 M4
T08673 M3x12
T08052

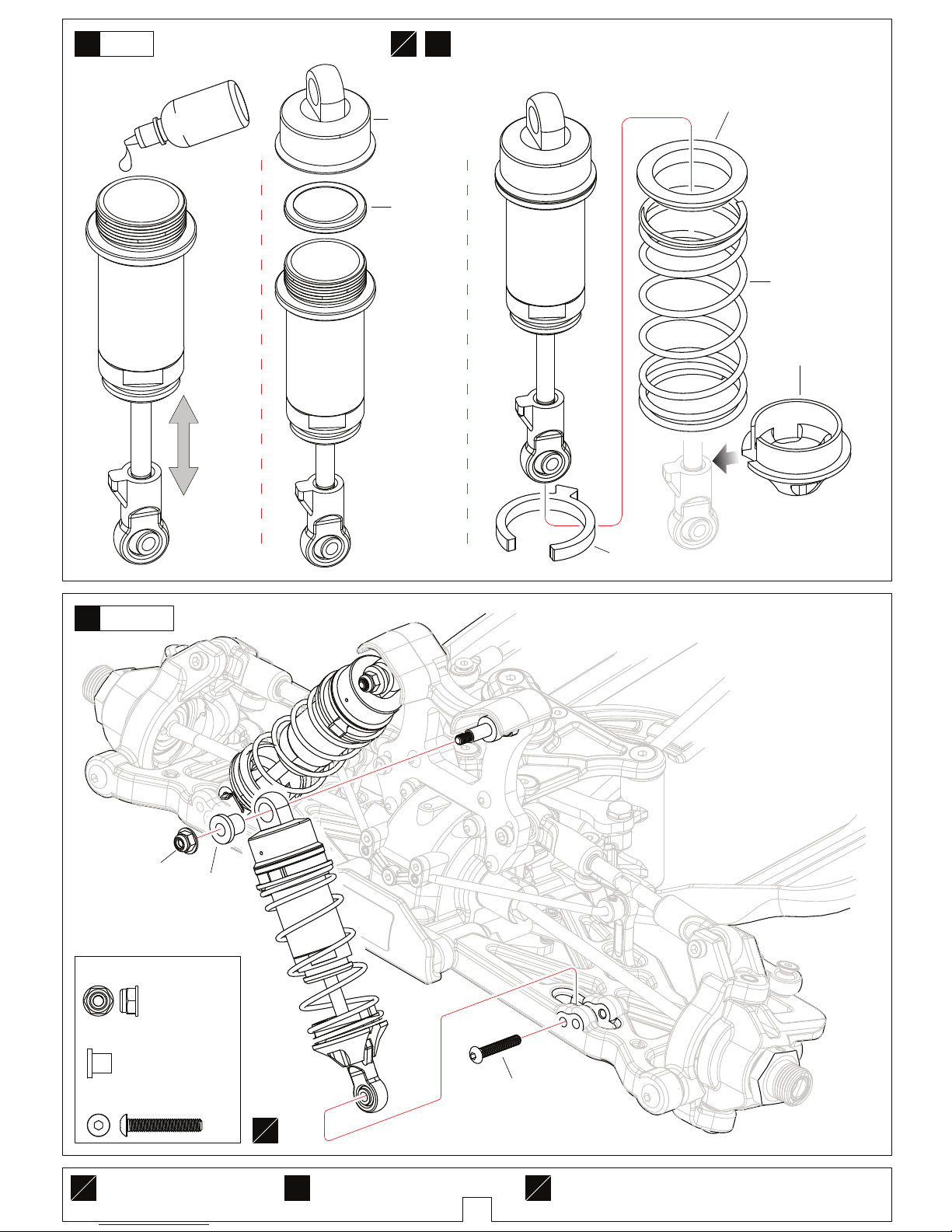

Shock absorber Mount
Dämpferhalterung
T08718
Cover-Frong Shock
Dämpferbrückenschutz vorne
1:1 x1
1:1 x1
11
12
1:1 x1
Bag - D
Bag- D
Page 11
7
T08643 4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball stud
Kugelkopf
………2 ……………2 ……………2
T08606 6.8 Ball stud
Kugelkopf
T08676 M3x25 Screw
Schraube
……2
T08674 M3x16 Screw
Schraube
……2
T08666 M3 Nylon Nut
Nylon Mutter
…………6
……2
T08676 M3x20 Screw
Schraube
T08643
4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball End-Steering
Kugelpfanne Lenkung
……………4
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08606
6.8 Ball stud
Kugelkopf
T08606
6.8 Ball stud
Kugelkopf
Front Upper Turnbuckle-Left
Gewindestange vorne/oben links
Front Upper Turnbuckle-Right
Gewindestange vorne/oben rechts
Steering Turnbuckle-Left
Gewindestange Lenkung links
Steering Turnbuckle-Right
Gewindestange Lenkung rechts
T08674 M3x16
T08674 M3x16
T08676 M3x25
T08676 M3x25
T08676 M3x20
T08666 M3
T08666 M3
T08666 M3
T08666 M3
Steering Turnbuckle
Gewindestange Lenkung
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
Front Upper/Steering Turnbuckle
Gewindestange Lenkung Vorne/oben
5mm
13
14
1:1 x1
1:1 x1
1:1 x1
Steering-Right
Lenkung-Rechts
Steering-Left
Lenkung-Links
Approx.32.5mm
circa.32.5mm
Approx.32.5mm
circa.32.5mm
▲Projection.Note direction
Hinweis Richtugn
▲Projection.Note direction
Hinweis Richtung
Bag -D
Bag-D

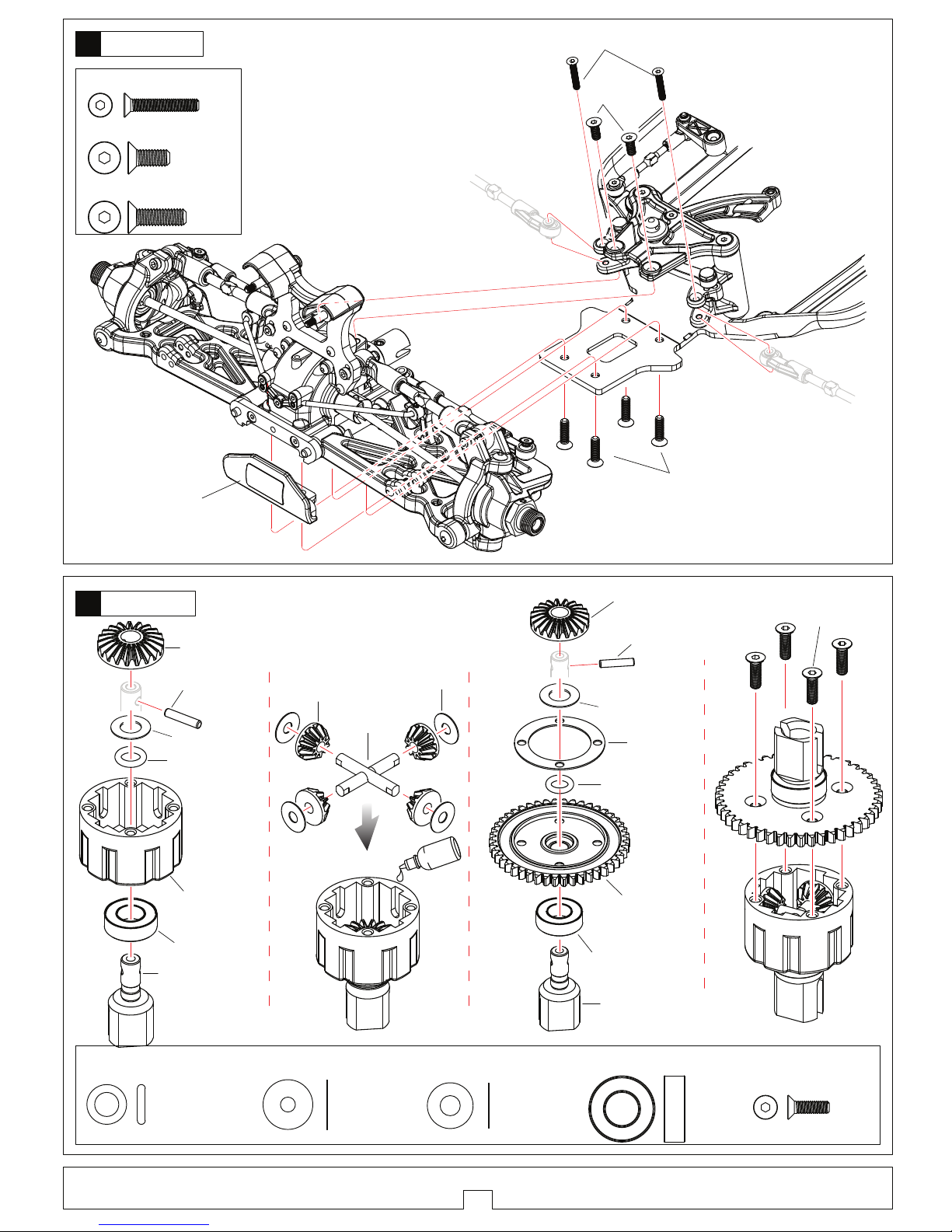

Page 12
8
T08674 M4x10 Screw
Schraube
…………2
T08674 M4x14 Screw
Schraube
………4
T08674 M3x18 Screw
Schraube
……2
T08674 M4x14
T08674 M4x10
T08674 M3x18
T08611
Front Bumper
Rammschutz vorne
Front Suspension
Vordere Aufhängung
15
Bag-D
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08600
Differential Housing
Differential Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
5000#
T08638
44T Center Diff Gear
Haupt Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08664 8x16x5
T08635
Center Diff Connecting Cup
Differential Mitnehmer
T08637 5.8x1.9
T08600
Differential Pads
Diff Scheibe

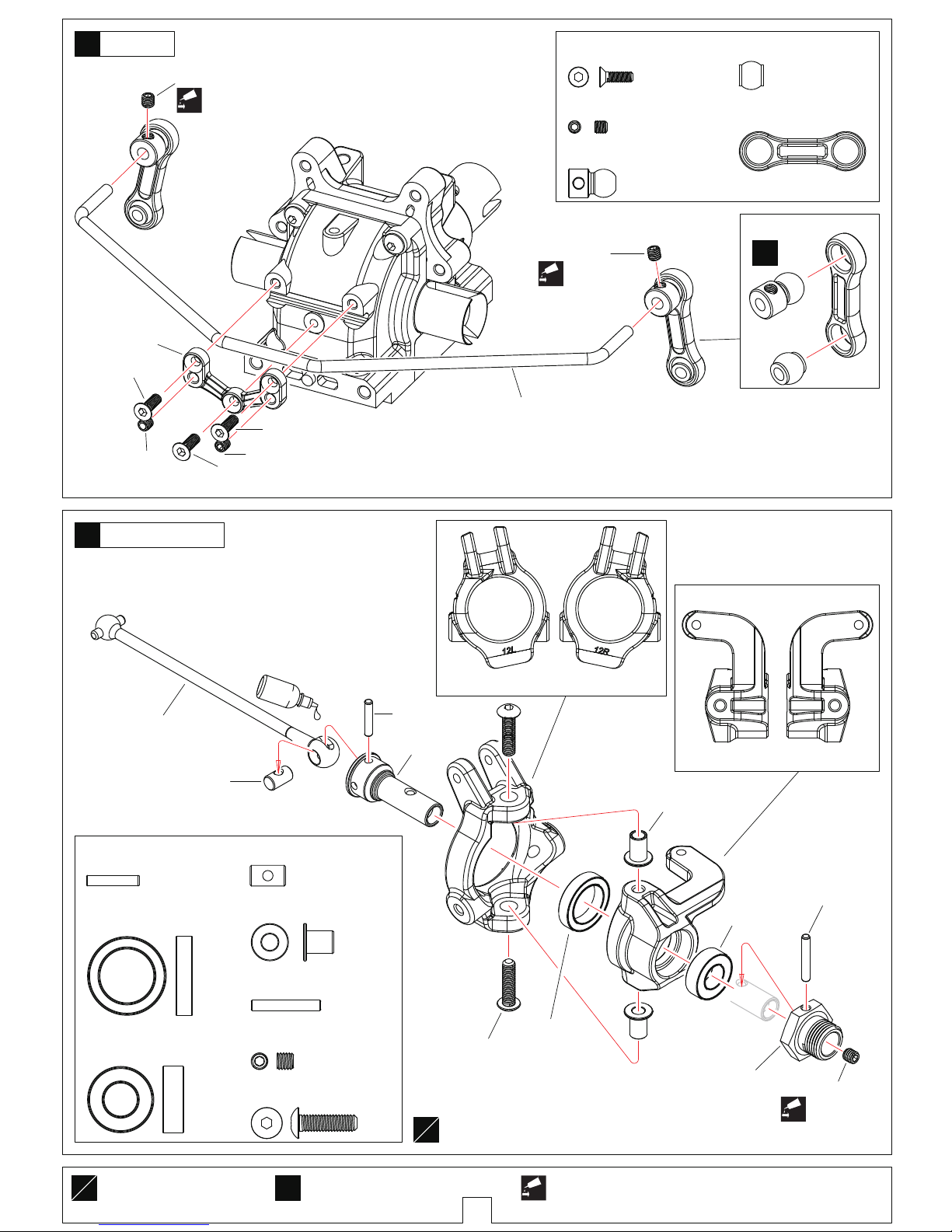

Center Differential
Haupt Differential
T08635
Center Diff Connecting Cup
Differential Mitnehmer
16
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08600/T08636 5.8x1.9 O-Ring
…………………2
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………4
T08664 8x16x5 Ball Bearing
Kugellager
………2
……4
T08636 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………2
Page 13
9
Screw
Cement
Screw
Cement
Screw
Cement
T08727

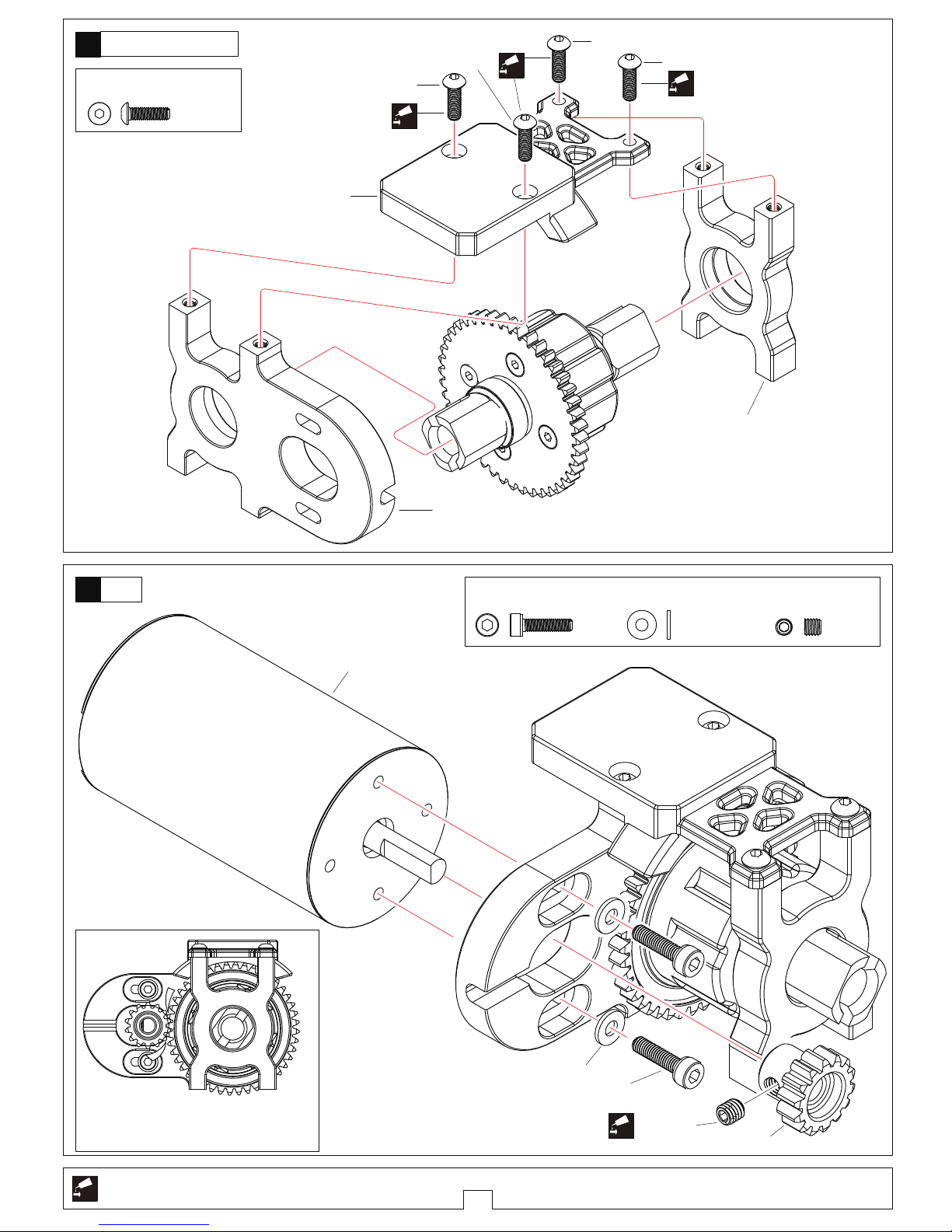

Center Differential Mount-Rear
Center Differential Halterung hinten
Center Differential Mount
Center Differential Halterung
Motor
Apply threadlock
Schraubensicherungslack verwenden
T08727 3x7x0.8 Washer
Beilagscheibe
H395 M4x4 Screw
Schraube
………1
………………2
T08681 M3x10 Screw
Schraube
…………4
T08727
Motorhalterung
T08681 M3x10
T08681 M3x10
T08681 M3x10
T08681
Center Differential Plate
Center Differential Platte
T08681 M3x10
H395 M4x4
T08727 M3x12
T08727 3x7x0.8
H395
Motor
Tighten the screws with one sheet of
paper inserted between both gears.
Ziehen Sie die Schrauben mit einem Blatt
Papier zwischen den Zahnrädern an.
T08727 M3x12 Screw
Schraube
……2
18
17
Screw
Cement
Screw
Cement
Bag- C
Bag-C

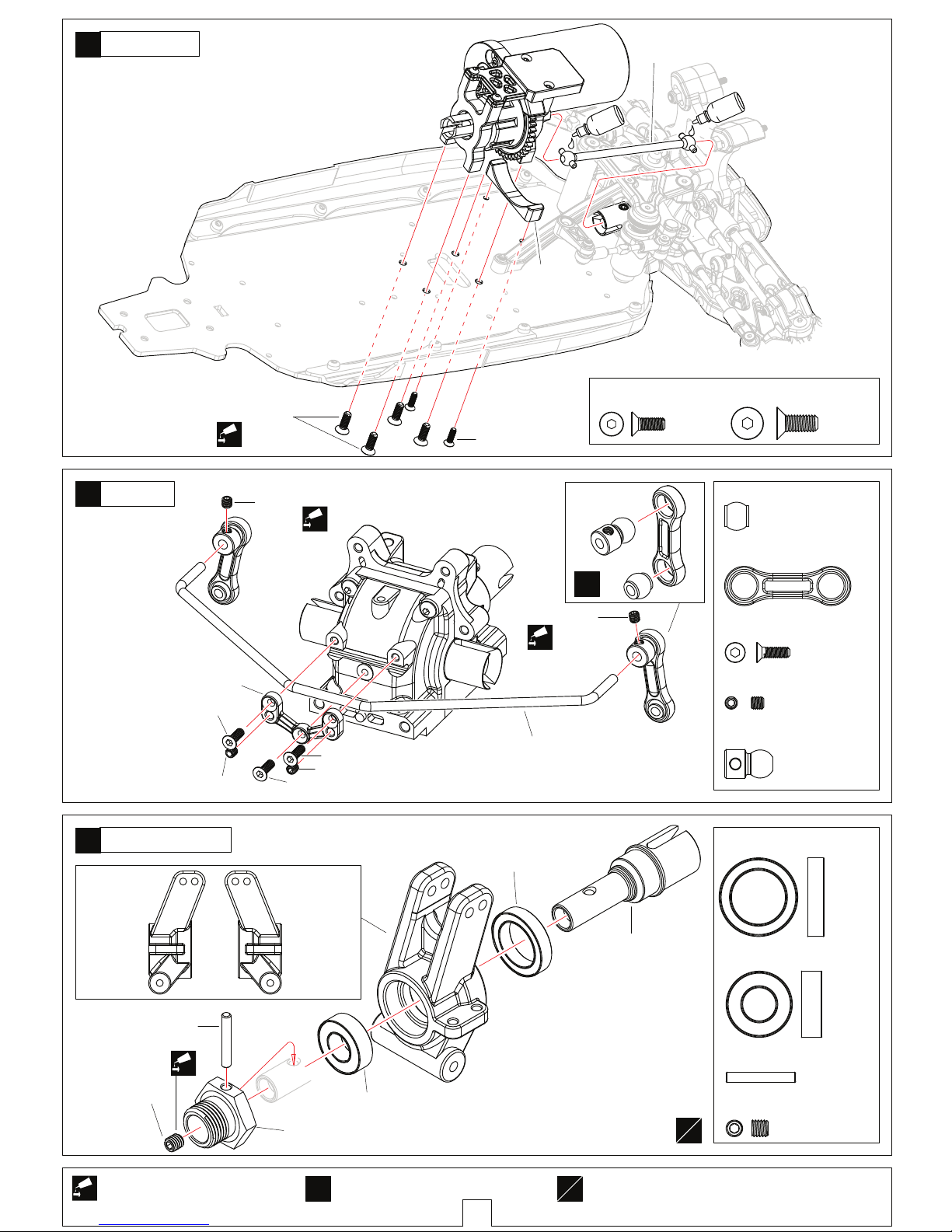

Page 14
Screw
Cement
Screw
Cement
Screw
Cement
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………………2
T08640 M4x4 Screw
Schraube
………………2
T08649 2.5x16.8 Pin
T08605
Rear Hub Carriers-L
Achsschenkel -L
T08605
Rear Hub Carriers-R
Achsschenkel -R
T08640 M4x4
T08664 8x16x5
T08665 13x19x4
T08649 2.5x16.8
T08649
Wheel Hex Hub
Radmitnehmer
Rear Hub Carrier
Achsschenkel halter hinten
Assemble as many times as specified
So oft montieren wie angegeben
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08606 M3x3 Screw
Schraube
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball stud
Kugelkopf
………………………2
T08606 6.8 Ball End
Kugelpfanne
T08606
…2
Rear Swaybar
Stabi hinten
T08606 M3x3
T08606 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Rear Swaybar
Stabi hinten
T08704
Rear Wheel Shaft
Radachse hinten
T08674 M4x10 Screw
Schraube
………4
T08674 M4x10
Center Differential
Haupt Differential
………2
T08674 M3x8 Screw
Schraube
T08674 M3x8
T08681
Motor Mount
Motorhalterung
10
T08705
86mm Drive Shaft
86mm Antriebswelle
Oil
Oil
Apply threadlock
Schraubensicherungslack verwenden
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleichw Weise
montieren
L
R
20
x2
x2
19
21
L
R
Screw
Cement
Screw
Cement
Bag-C
Bag-E
Bag- E
Page 15
11
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T08666 M3 Nylon Nut
Nylon Mutter
………………2
……………2
T08675 M4x10 Screw
Schraube
………………4
T08605 3.1x9x2.5 Plastic Washer
Beilagscheibe
……………2
T08701 3x51.5 Arm Pin
Querlenkerwelle
T08701 4x77 Arm Pin
Querlenkerwelle
……………2
T08666 M4 Nylon Nut
Nylon Mutter
……………2
T08673 M3x16 Screw
Schraube
…2
T08674 M3x12 Screw
Schraube
…………2
T08674 M3x35 Screw
Schraube
T08666 M3
T08701 3x51.5
T08675 M4x10
T08605 3.1x9x2.5
T08608

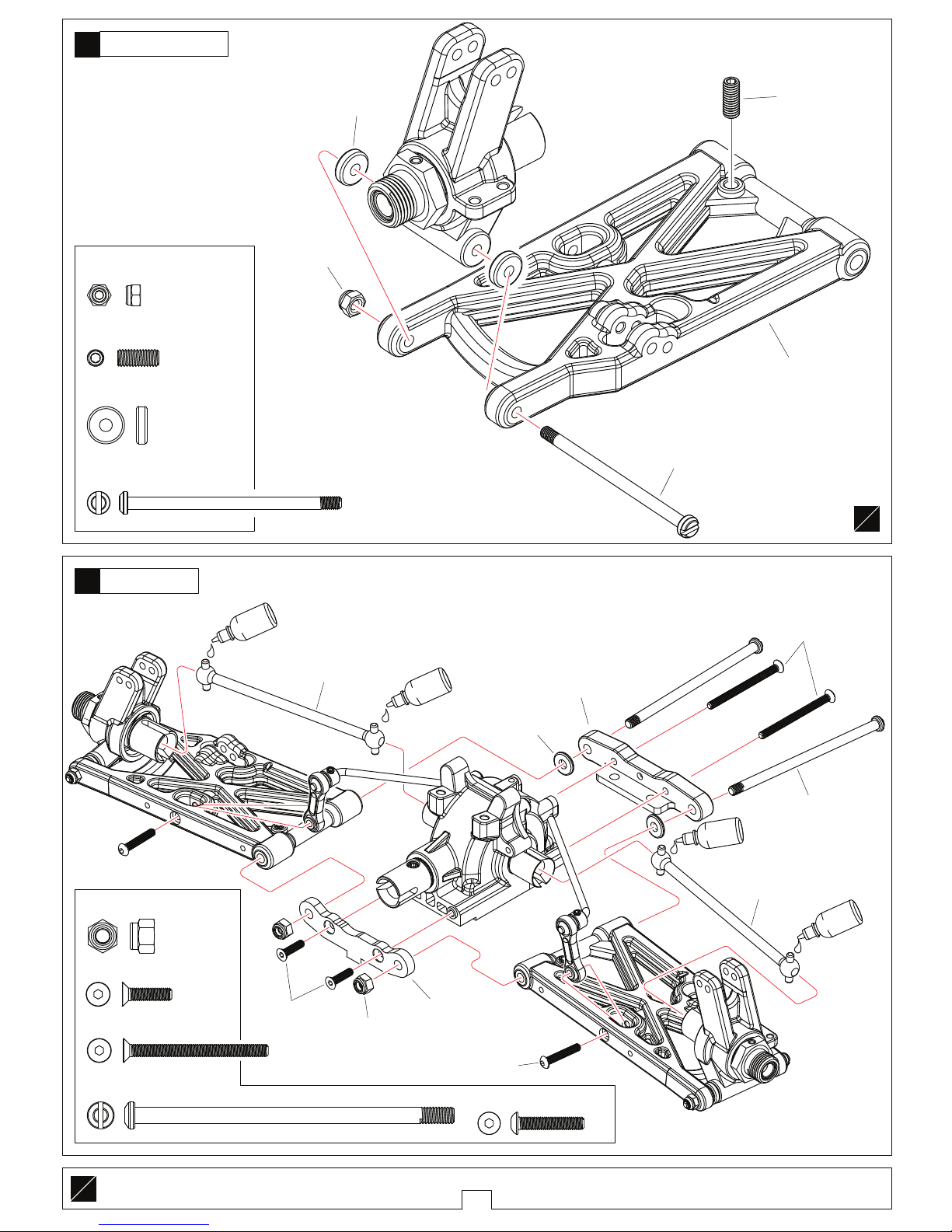

Rear Lower Arm-Left
Querlenker hinten unten
links
T08673 M3x16
T08666 M4
T08701 4x77
T08674 M3x35
T08674 M3x12
T08710
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
T08710
Rear Arm Mount-R
Querlenkerhalter hinten/hinten

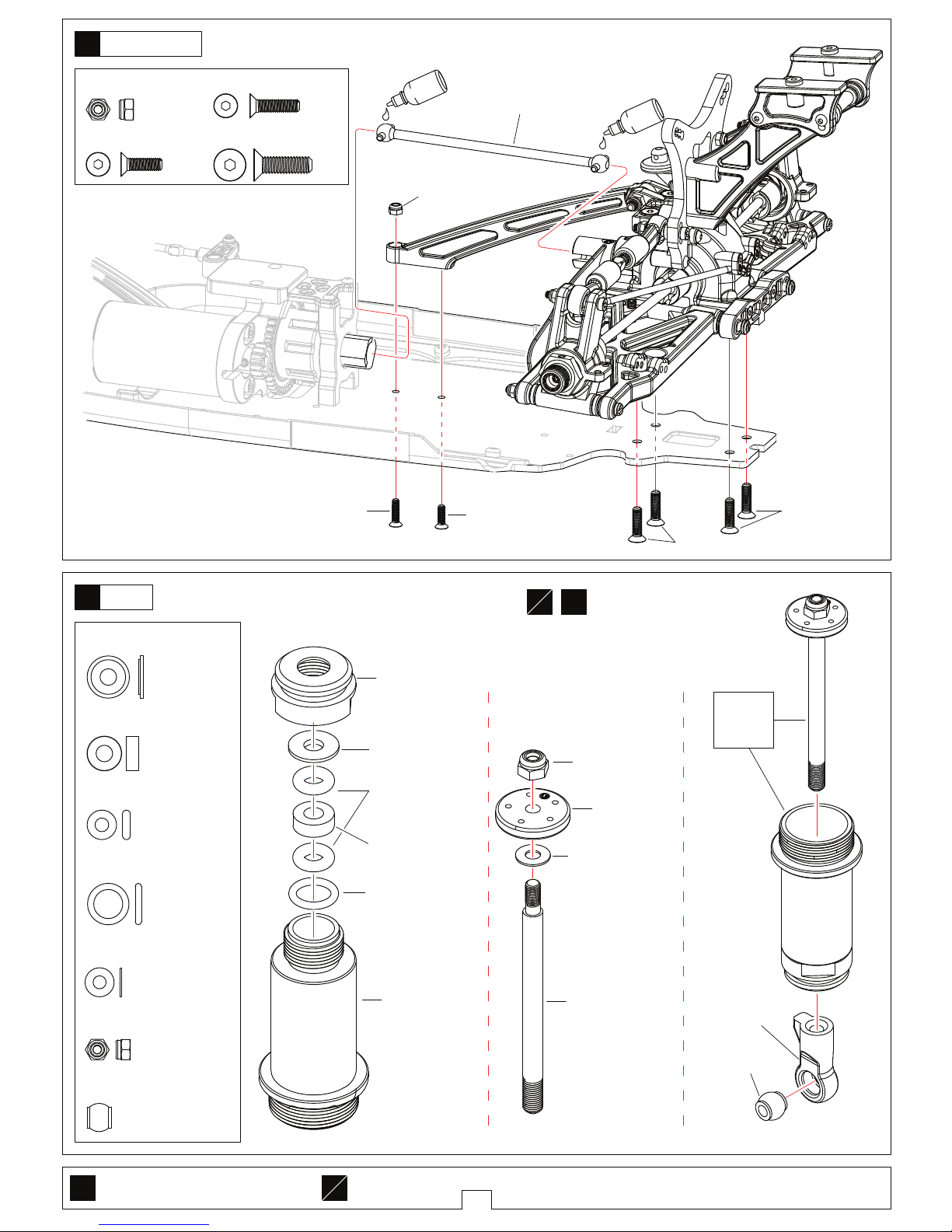

Rear Suspension
Hintere Aufhängung
Rear Hub Carrier
Achsschenkelhalter hinten
T08705
86mm Drive Shaft
86mm Antriebswelle
Oil
Oil
Oil
Oil
T08705
86mm Drive Shaft
86mm Antriebswelle
…………2
T08608
L
R
L
R
23
22
Bag - E
Bag- E
Page 16
12
T08673 M3x6 Screw
Schraube
……………4
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08673 M3x18 Screw
Schraube
…2
T08673 M3x16 Screw
Schraube
……6
T08673 M3x16
T08673 M3x18

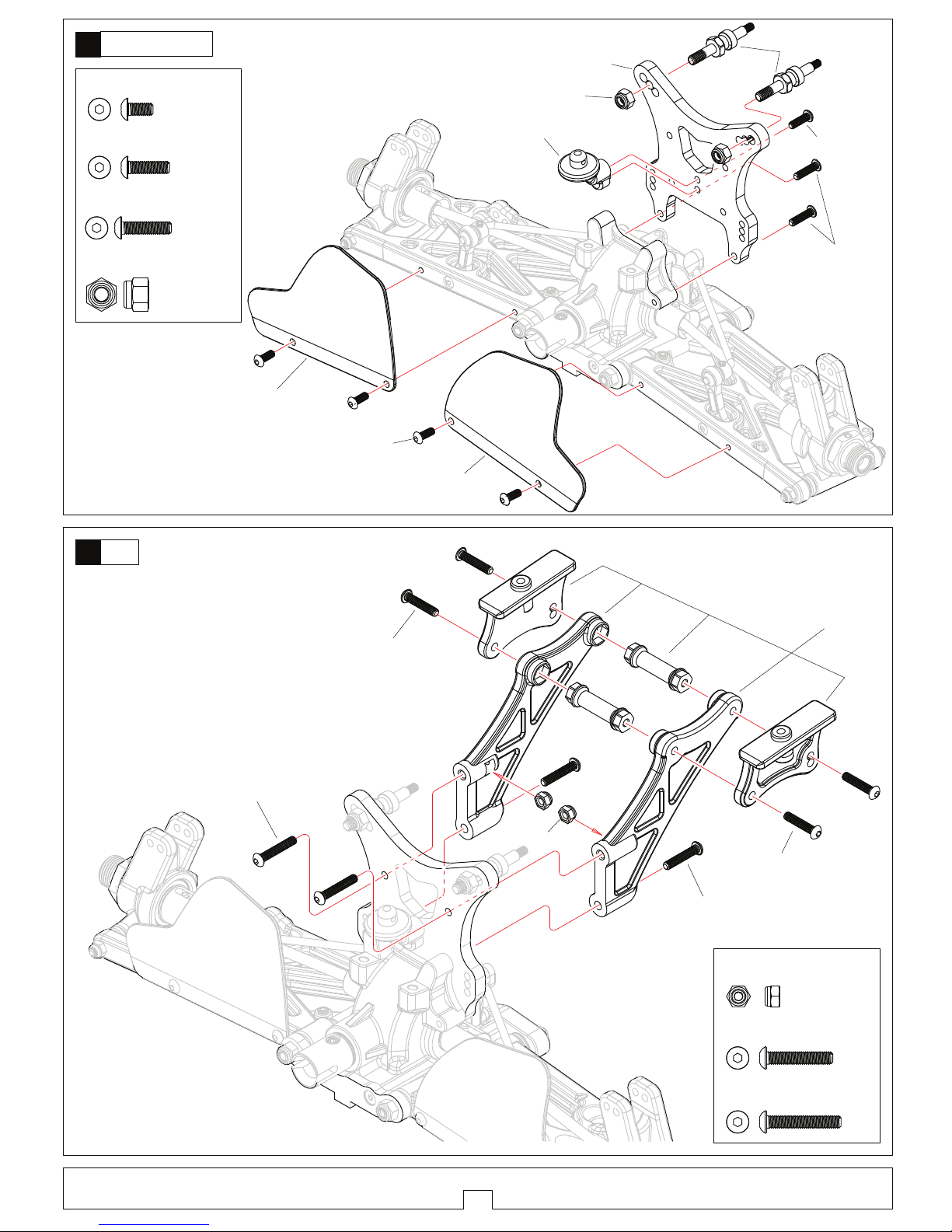

T08611
Dirtcover Rear-Left
Schmutzfänger links
T08611
Dirtcover Rear-Right
Schmutzfänger rechts
T08612
Rear Body Mount
Karosseriehalter hinten
T08712
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x6
T08612
Wing Mount
Spoilerhalterung
T08673 M3x16
T08666 M3
T08673 M3x16

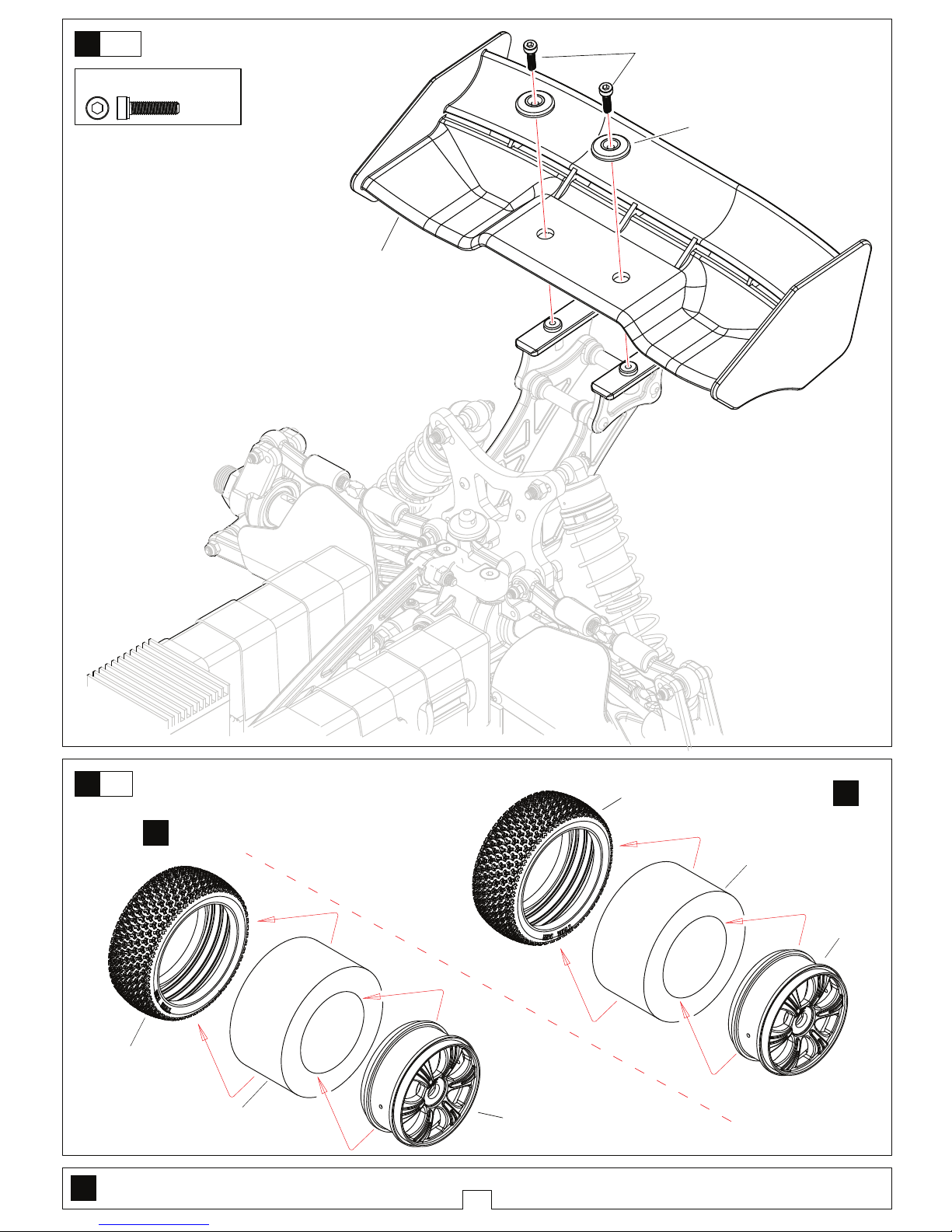

Wing
Spoiler
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x10
T08673 M3x10 Screw
Schraube
…………1
T08673 M3x12
T08052
Shock absorber Mount
Dämpferhalterung
T08052 M4 Nylon Nut
Nylon Mutter
………………2
T08052 M4
T08673 M3x12 Screw
Schraube
…………2
25
24
Bag - E
Bag-E
X
Page 17
13
T08643 5x40 Turnbuckle
Gewindestange
T08606 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2 ………4 ………………2 ……………2
T08606 7.8 Ball stud T08606 7.8 Ball stud
Kugelkopf Kugelkopf
T08666 M3 Nylon Nut
Nylon Mutter
T08676 M3x20 Screw
Schraube
T08676 M3x25 Screw
Schraube
………1
T08673 M4x22 Screw
Schraube
T08666 M4 Nylon Nut
Nylon Mutter
▲Projection.Note direction
Hinweis Richtung
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts
T08643
5x40 Turnbuckle
Gewindestange
T08606
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08606
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08606
7.8 Ball stud
Kugelkopf
T08606
7.8 Ball stud
Kugelkopf
Approx.14mm
circa.14mm
Approx.14mm
circa.14mm
T08674 M4x12 Screw
Schraube
……2
…2 ……2
………………1……………4

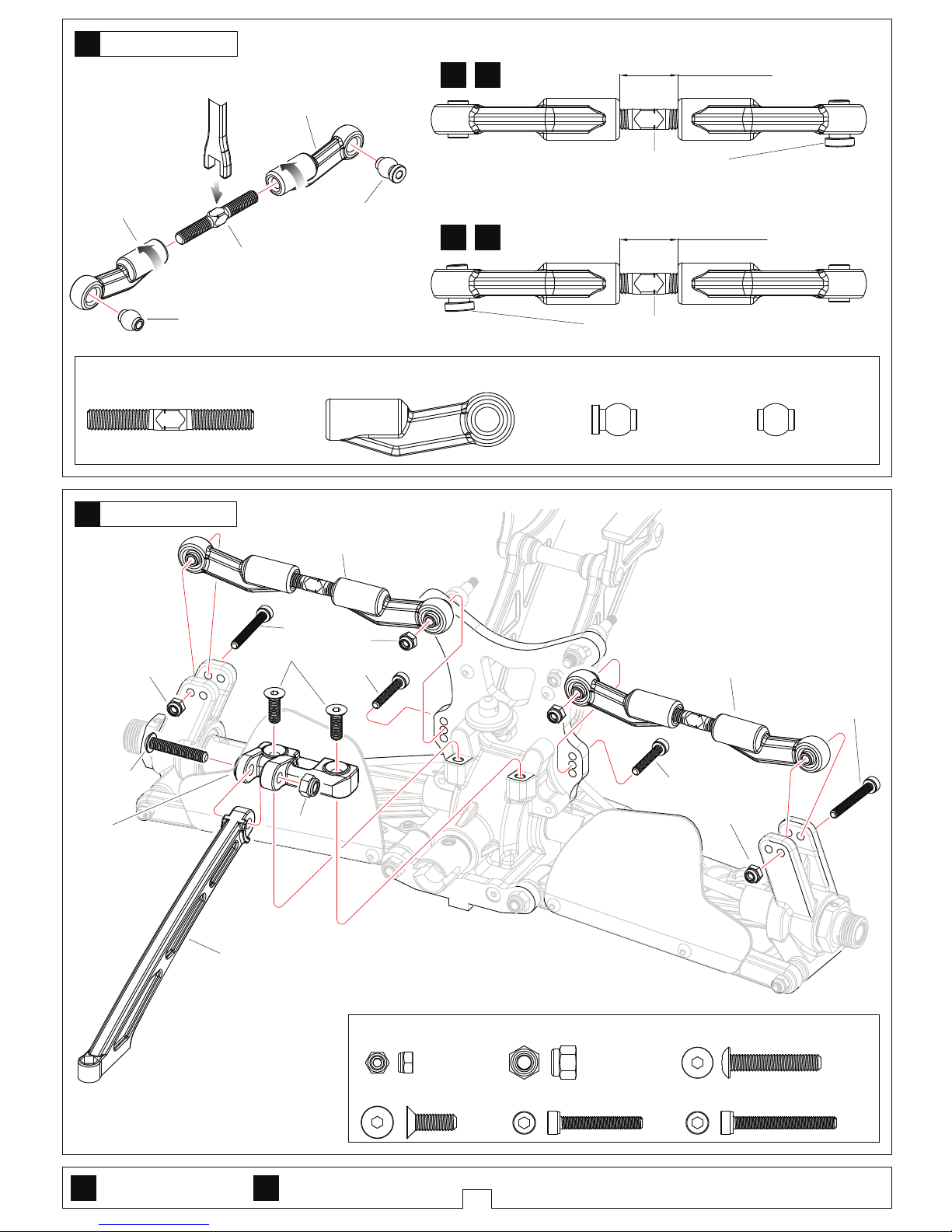

Rear Upper Turnbuckle
Gewindestange hinten oben
Rear Upper Turnbuckle
Gewindestange hinten/oben
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
5mm
T08666 M3
T08666 M3
T08666 M3
T08676 M3x20
T08676 M3x25
T08619
Rear Chassis Stiffener
Chassisstrebe hinten
T08619
Rear Chassis Stiffener Mount
Chassisstreben Befestigung
hinten
T08676 M3x25
T08673 M4x22
T08674 M4x12
Rear Upper Turnbuckle-Right
Gewindestange hinten oben rechts
Rear Upper Turnbuckle-Left
Gewindestange hinten oben links
T08666 M4
T08676 M3x20
1:1 x1
1:1 x1
1:1 x1
26
27
Bag - E
Bag-E
Page 18
14
T08674 M4x14 Screw
Schraube
……4
T08674 M3x10 Screw
Schraube
……1
T08674 M3x12 Screw
Schraube
………1
T08666 M3 Nylon Nut
Nylon Mutter
………1
T08666 M3
T08674 M4x14
T08674 M3x10
T08674 M3x12
T08674 M4x14
T08725
1.2mm Plastic Washer
Beilagscheibe
T08725 3.8x2.3 O-ring
T08725
3mm Plastic Washer
Beilagscheibe
…………………4
…………………4
……………………8
T08727 7x1.5 O-ring
…………………4
T08725 3.1x7x0.4 Washer
Beilagscheibe
……………………4
T08725 M3 Nylon Nut
Nylon Mutter
…………………4
T08720 6.8 Ball stud
Kugelkopf
………………………4
F
R
x2
Shock
Dämpfer
Rear Suspension
Hintere Aufhängung
T08725
3.8x2.3 O-ring
T08725
3mm Plastic Washer
Beilagscheibe
T08725
1.2mm Plastic Washer
Beilagscheibe
T08727
7x1.5 O-ring
T08727
Shock Bottom cover
Dämpferkappe unten
T08727
Front Shock Body-Short
Dämpfergehäuse vorne kurz
Rear Shock Body-Long
Dämpfergehäuse hinten lang
T08725
Front Shock Shaft-Short
Dämpferschaft vorne kurz
Rear Shock Shaft-Long
Dämpferschaft hinten lang
T08725 3.1x7x0.4
T08725
Shock Piston
Kolbenplatte
T08725 M3
T08720
6.8 Ball stud
Kugelkopf
T08726
Ball End-Short
Kugelpfanne-kurz
Front-Short
Vorne-kurz
Rear-Long
Hinten-lang
T08706
113mm Drive Shaft
113mm Antriebswelle
Oil
Oil
28
29
x2
Assemble as many times as specified
So oft montieren wie angegeben
F
R
Assemble both Front and Rear
Beide Seiten (vorne/hinten) auf die gleiche Weise montieren
Bag-E
Bag-F
Page 19
15
F
R
Assemble both Front and Rear
Beide Seiten (vorne/hinten) auf
die gleiche Weise montieren
Front-Short
Vorne-kurz
Rear-Long
Hinten-lang
F
R
x2
T08725
Diaphragm
Diaphragma
Front-Short Vorne-kurz
Rear-Long Hinten-lang
T08727
Shock Top cover
Dämpferkappe oben
T08728
Front Shock Spring-Short
Dämpferfeder vorne kurz
Rear Shock Spring-Long
Dämpferfeder hinten lang
T08726
Spring Adjuster
Dämpferring
T08726
Below Spring Mount
Federteller unten
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T08673 M3x18 Screw
Schraube
…………………2
T08052 M3 Flanged Nylon Nut
Flansch Nylon Mutter
………………………2
T08052 Plastic Bushing
Dämpferhalterung
……2
T08673 M3x18
L
R
x2
Assemble as many times as specified
So oft montieren wie angegeben
Shock
Dämpfer
Front Shock
Dämpfer vorne
T08726
Top Spring Mount
Federteller oben
T08052
Plastic Bushing
Dämpferhalterung
T08052 M3
30
31
450#
Bag-F
Bag-F
Page 20
16
L
R
Rear Shock
Dämpfer hinten
L
R
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T08673 M3x18
T08673 M3x18 Screw
Schraube
…………………2
………………………2
T08052 Plastic Bushing
Dämpferhalterung
……2
T08052 M3 Flanged Nylon Nut
Flansch Nylon Mutter
T08052
Plastic Bushing
Dämpferhalterung
T08052 M3

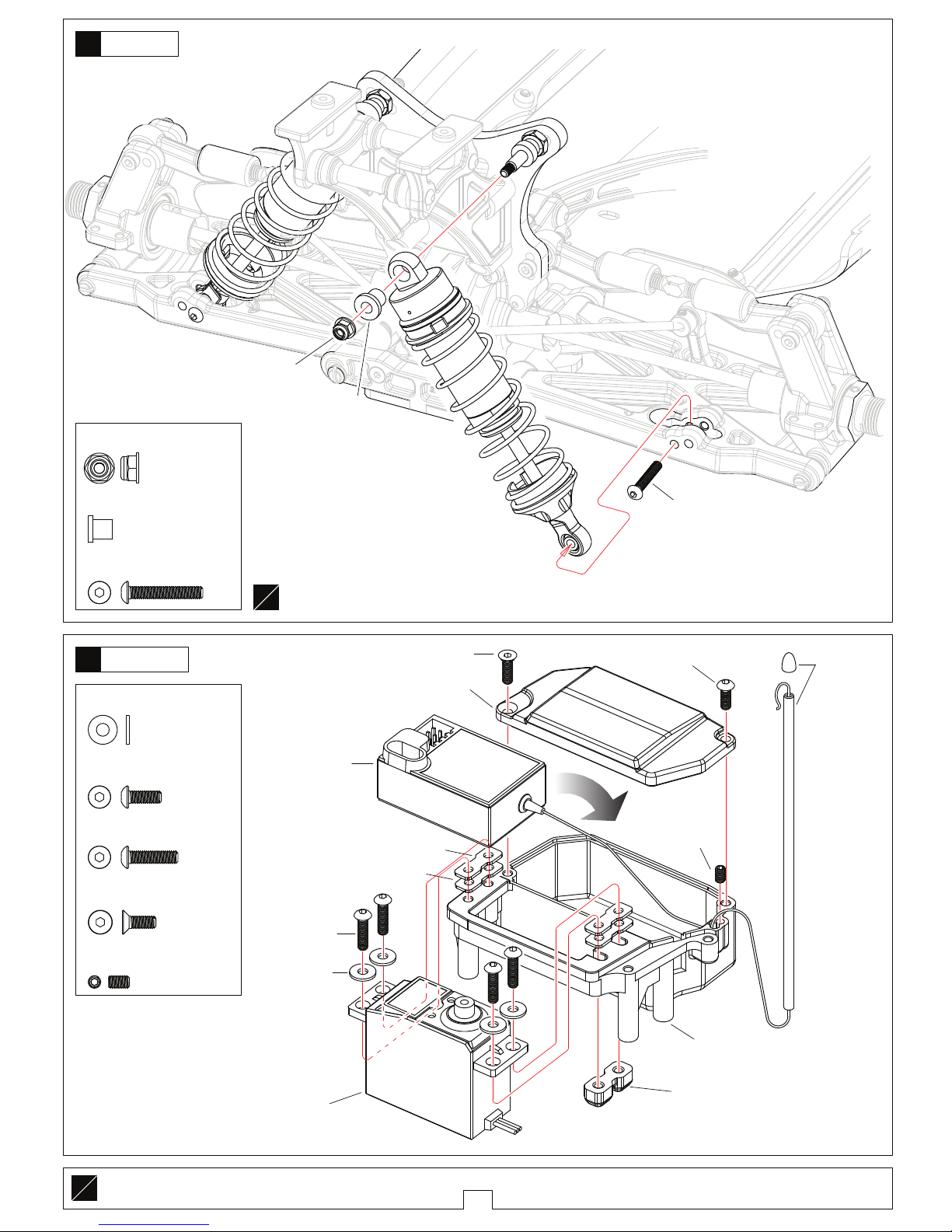

Receiver/Servo
Empfänger/Servo
T08614
Receiver Box
Empfänger Box
T02081 3x7x0.8 Washer
Beilagscheibe
……………………4
T02081 3x7x0.8
T08793 M3x15
T08616
Servo Mount
Servohalterung
T08614
Receiver Cover
Empfängerbox Deckel
T08673 M3x8 Screw
Schraube
……………1
T08673 M3x8
T08674 M3x8
T08674 M3x8 Screw
Schraube
……………1
T08675 M3x5 Screw
Schraube
…………………1
T08675 M3x5
T02087
Antenna Pipe
Antennenrohr
Servo
Receiver
Empfänger
T08793 M3x15 Screw
Schraube
…………4
33
32
T08616 1.5mm
T08616 1.0mm
Bag-F
Bag-B Bag-J

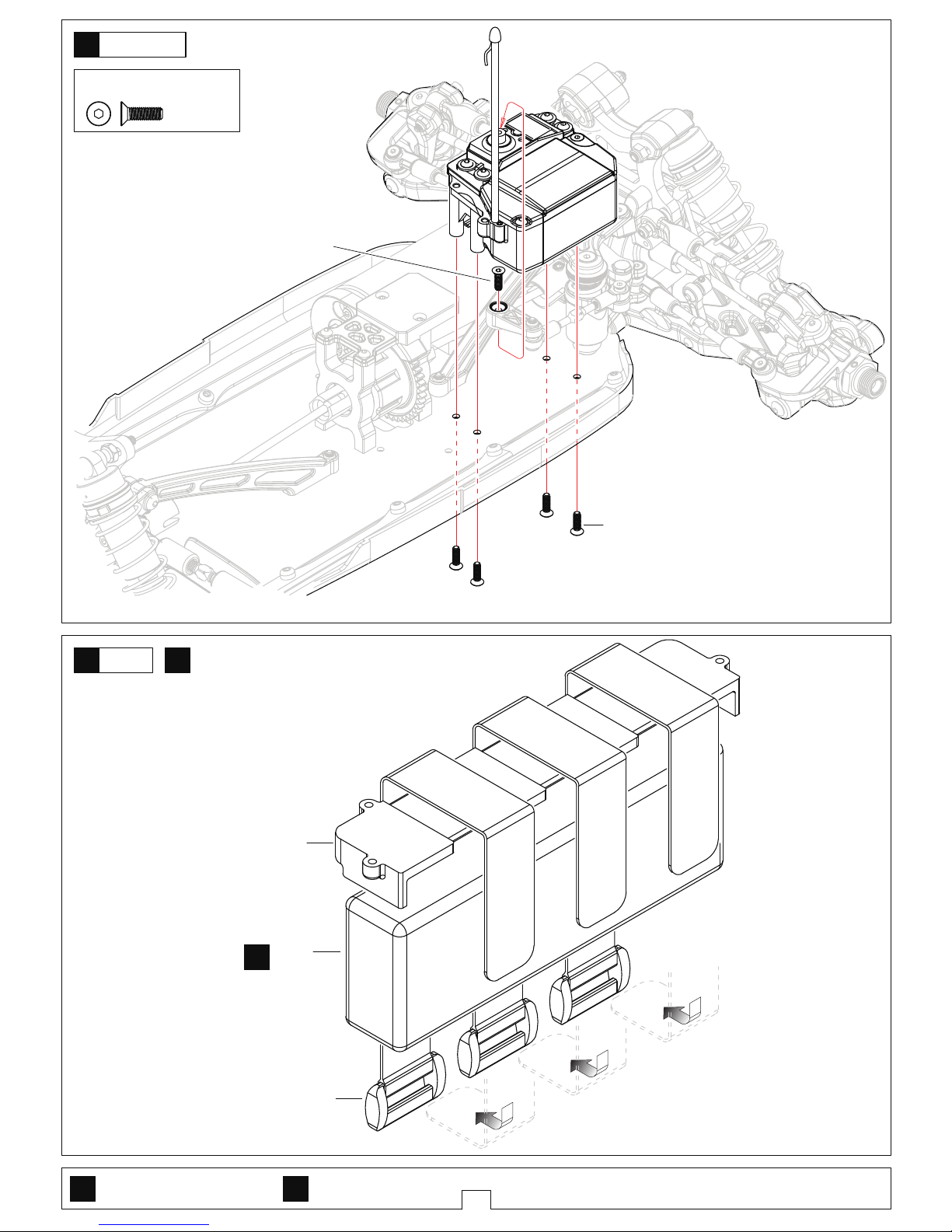

Page 21
17
Battery
Akku
Receiver/Servo
Empfänger/Servo
X
Must be purchased separately
Muss seperat gekauft werden
Battery
Akku
X
T08681
Battery Mount
Akku Halterung
T08681
Velcro Tape
Klettband
x2
Assemble as many times as specified
So oft montieren wie angegeben
T08674 M3x10
T08674 M3x10 Screw
Schraube
……………5
T08674 M3x10
34
35
x2
Bag-B
Bag-B
Page 22
18
T08674 M3x8 Screw
Schraube
……………8

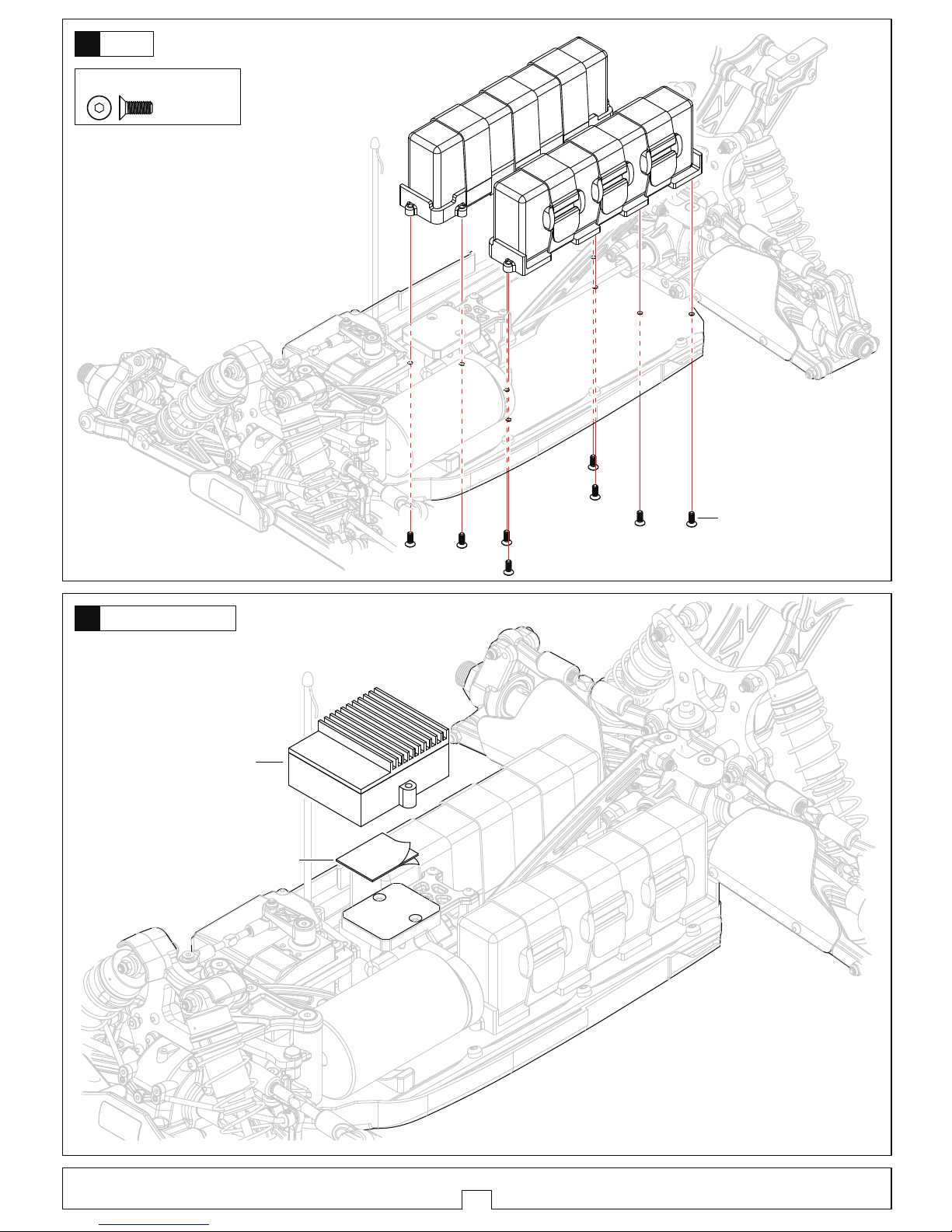

Electronic speed controller
Elektronischer Fahrtenregler
Battery
Akku
T02087
Double-sided tape
Doppelseitiges Tape
Electronic speed controller
Elektronischer Fahrtenregler
T08674 M3x8
37
36
Bag-B
Bag-J
Page 23
19

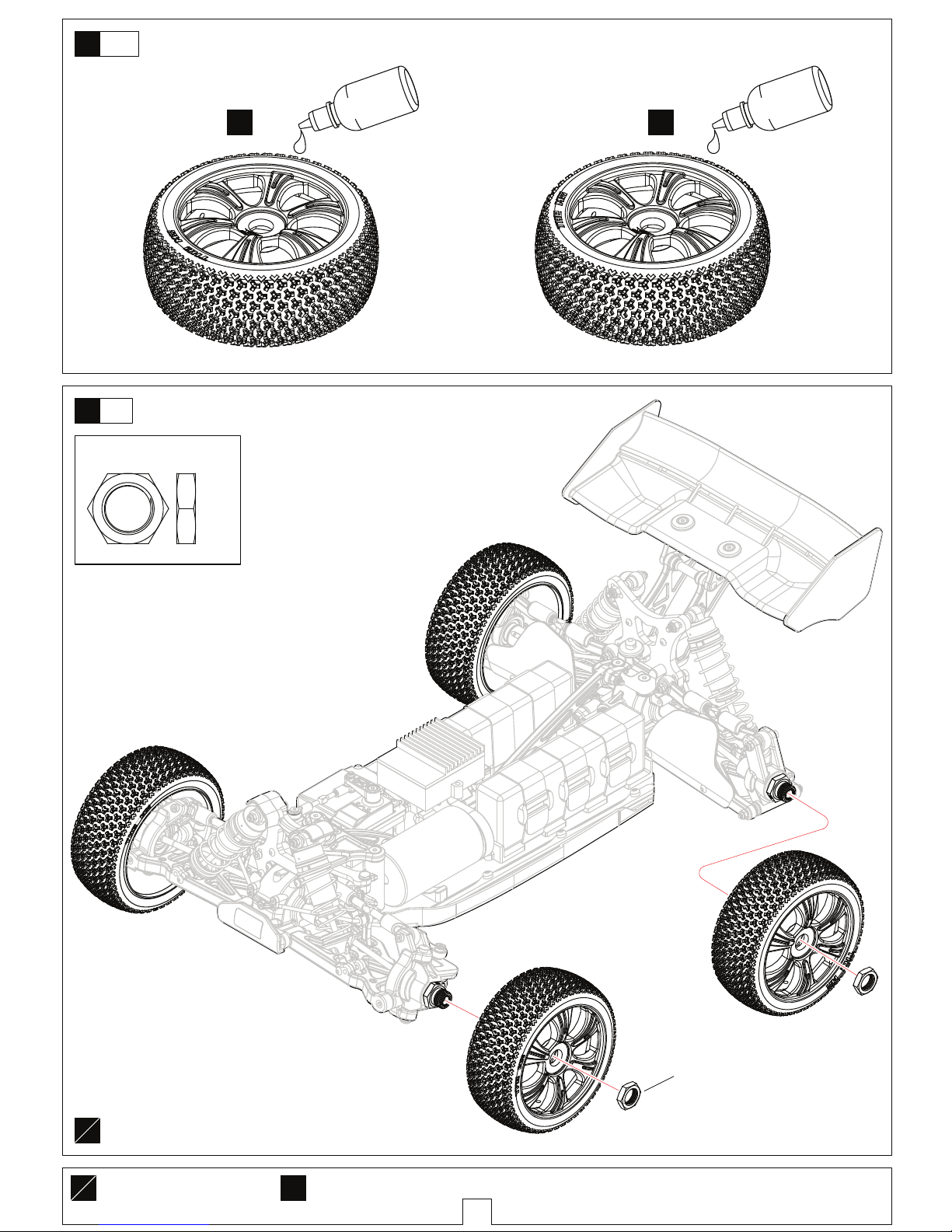

Tyre
Räder
Wing
Spoiler
T08676 M3x12 Screw
Schraube
…………2
T08676 M3x12
T08672
Wing
Spoiler
T08672
Wing Screw Washer
Spoiler U-Scheibe
Assemble as many times as specified
So oft montieren wie angegeben
x2
38
39
H898
Rim
Felge
H898
Rim
Felge
H898
Tyre
Reifen
H898
Tyre
Reifen
H898
Tyre Sponge
Reifeneinlage
H898
Tyre Sponge
Reifen Einlage
<L>
<R>
x2
x2
Bag-G
Bag-H
Page 24
Tyre
Räder
T08649 17mm Hex Nut
17mm Radmutter
……4
20
Assemble both Left and Right
Beide Seiten (links/rechts) auf
die gleiche Weise montieren
L
R
41
40
L
R
Tyre
Räder
Assemble as many times as specified
So oft montieren wie angegeben
x2
Glue
Kleber
Glue
Kleber
<R>
<L>
x2 x2
T08648
17mm Hex Nut
17mm Radmutter
Bag-D Bag-E
Page 25
21

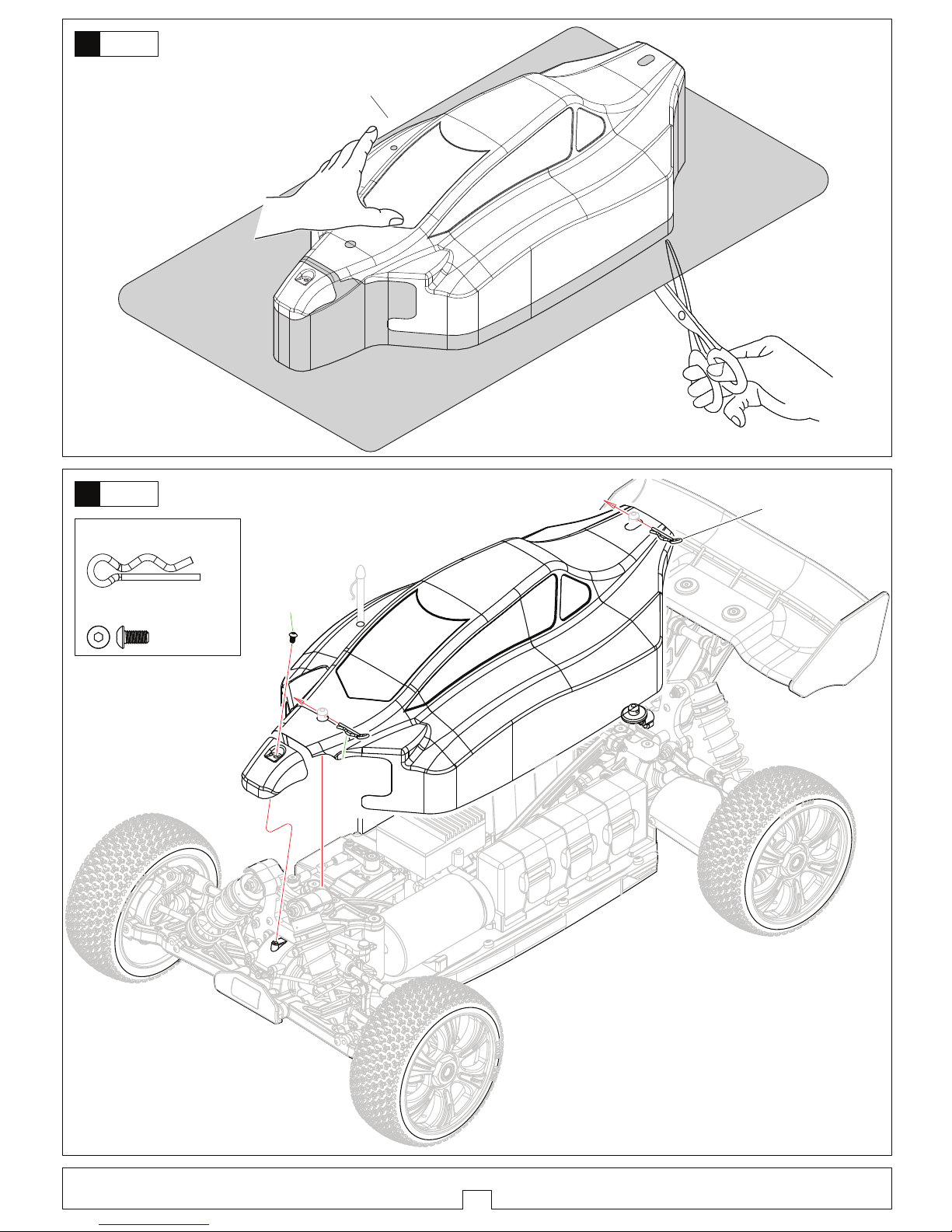

Body
Karosserie
T08660 Mid Clip
Medium Splint
……2
T08673 M3x6 Screw
Schraube
………………1
Body
Karosserie
T08673 M3x6
T08660
Mid Clip
Medium Splint
T08660
Mid Clip
Medium Splint
42
43
T08725
Body
Karosserie
Bag- I
Bag-J
Page 26
T08600
T08600
T08600
T08600
T08601
T08601
T08601
T08601
T08601
T08601
T08605
T08606
T08606
T08606
T08606
T08606
T08606
T08606
T08606
T08608
T08609
T08609
T08609
T08609
T08611
T08611
T08718
T08612
T08612
T08612
T08612
T08612
T08710
T08710
T08710
T08710
T08619
T08619
T08620
T08711
T08052
T08632
T08633
T08633
T08708
T08708
T08636
T08636
T08636
T08636
T08636
T08636
T08708
T08708
T08704
T08704
T08707
T08707
T08643
T08643
T08643
T08643
T08645
T08645
T08701
T08701
T08647
T08647
H898
T08649
T08649
T08724
T08724
T08702
T08660
T08660
T08662
T08662
T08662
T08663
T08663
T08663
T08663
T08664
T08664
T08664
T08664
T08664
T08666
T08666
T08633
T08633
T08666
T08666
T08052
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08666
T08672
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08673
T08676
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08674
T08675
T08676
T08676
T08674
T08676
T08304
T08304
T08705
T08705
T08706
T08712
H898
T08720
T08720
T08728
T08728
T08725
T08725
T08725
T08725
T08726
T08726
T08726
T08727
T08727
T08727
T08727
T08727
T08727
T08052
T08052
T08052
T08052
T08726
T08726
T08721
T08603
T08604
T08606
T08607
T08607
T08633
T08633
T08709
T08709
T08600
T08637
T08703
T08639
T08643
H898
T08649
T08649
T08665
T08664
T08664
T08664
T08666
T08666
T08666
T08673
T08673
T08673
T08673
T08673
T08673
T08606
T08675

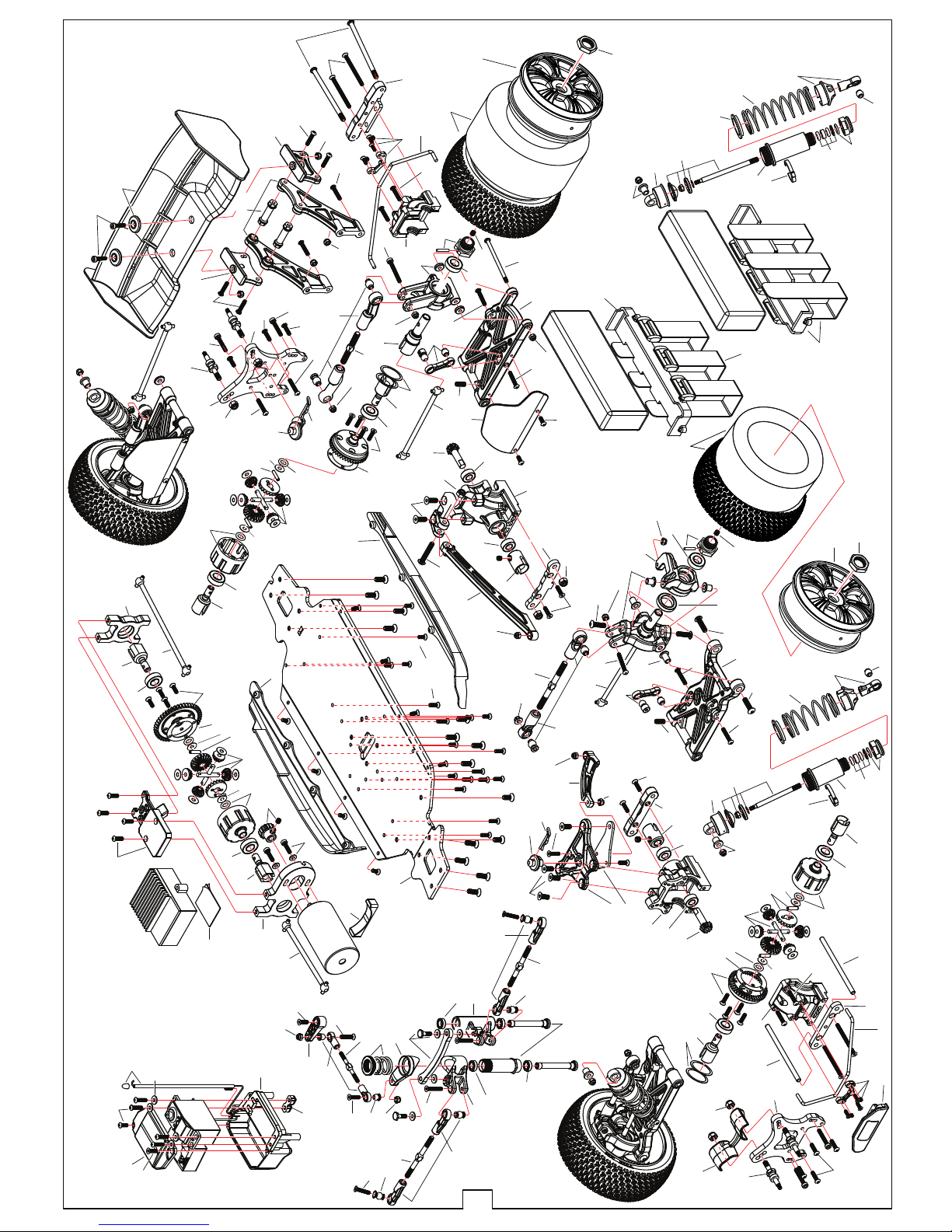

Explooded View
Explosionszeichnung
T02087
T02087
T08681
T08681
T08681
T08727
T08727
T08727
H395
T08600
T08614
T08614
T08616
T08674
T08673
T02081
T08681
T08681
T08680
T08680
T08674
T08726
22
H898
T08669
T08669
T08669
T08669
T08669
T08669
Page 27

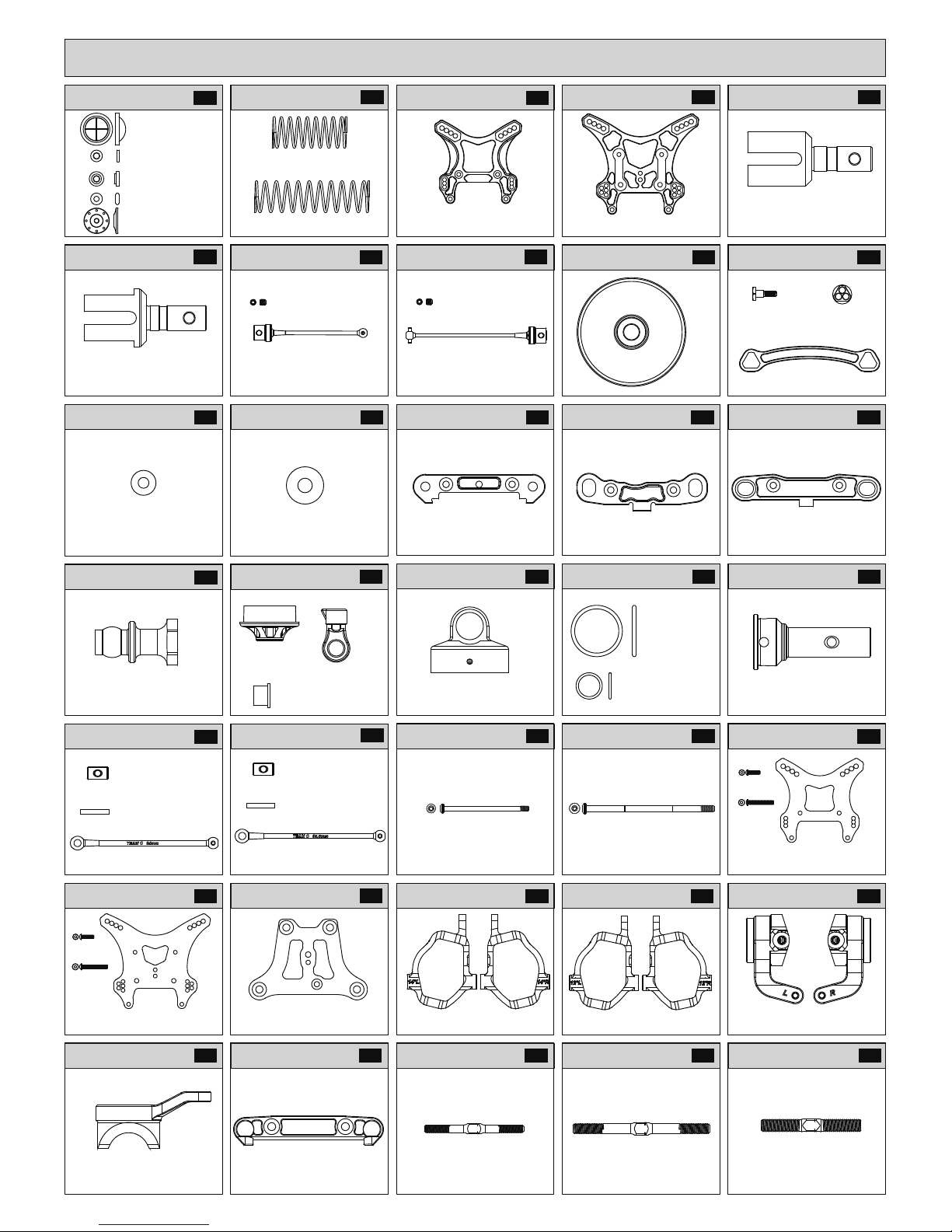

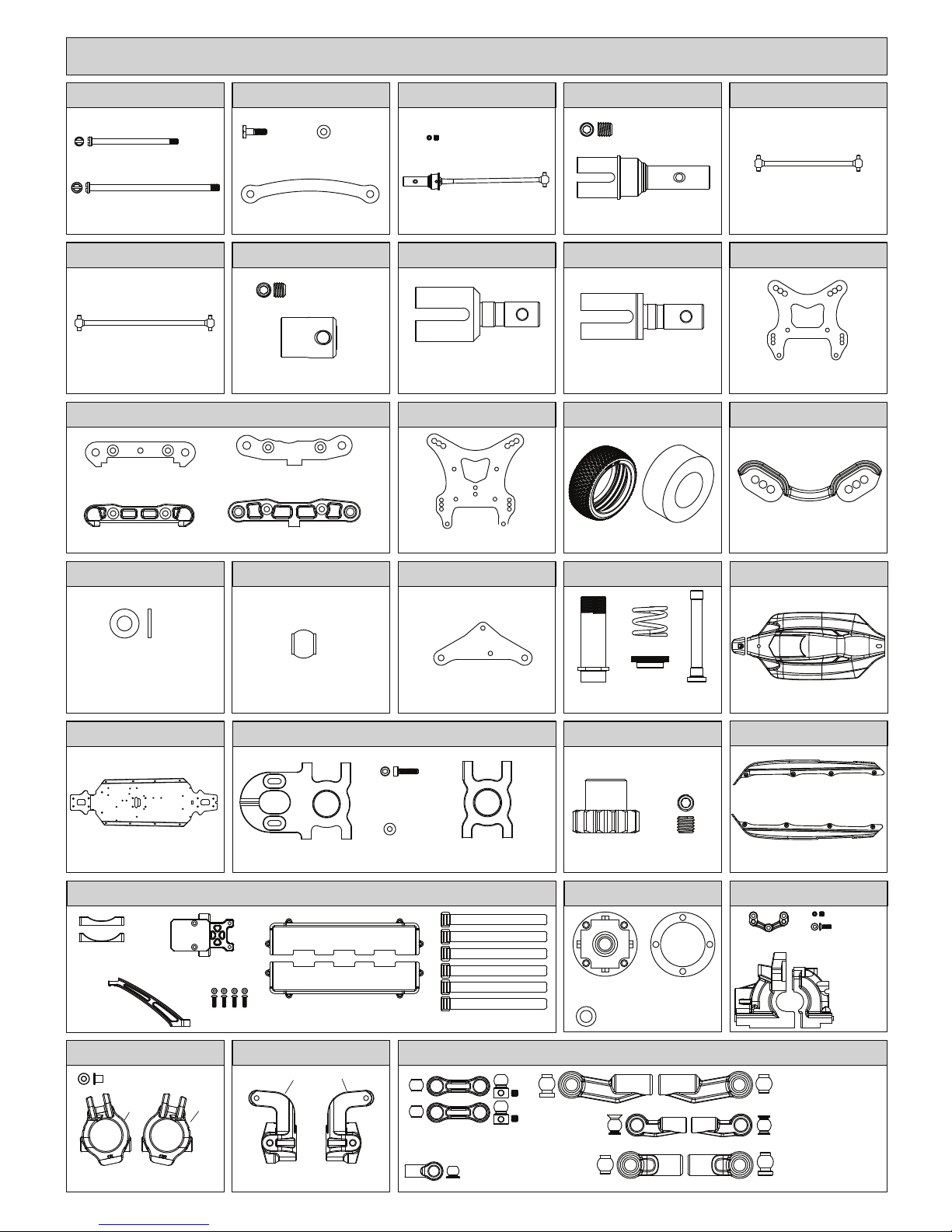

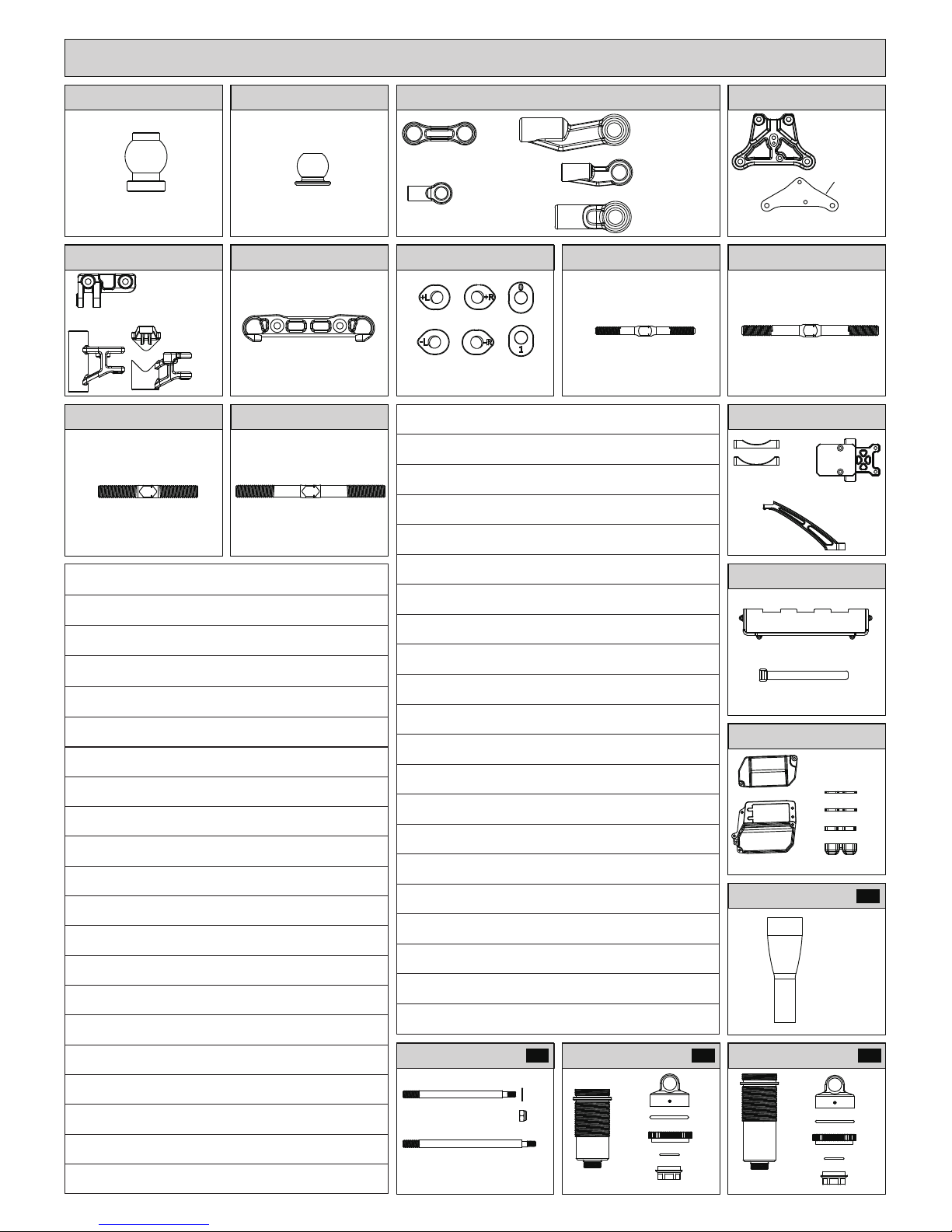

Parts list for Stoke E off-road buggy - 1 / Ersatzteileliste Stoke E
Differential Pads
Diff Scheiben
1pcs
Differential Housing
Diff Gehäuse
1pcs
O-ring 1pcs
Differential Case
Diff Box
1pcs
1pcs
M3x3 2pcs
M2.5x8 3pcs
Swaybar Mount
Stabi Halterung
1pcs
Front Hub Carriers 12 Degree
Achsschenkel vorne 12 Grad
Front Hub Carrier Bushing
Blockhalterung vorne Hub
4pcs
1pcs
1pcs
Steering Block
Lenkhebel Links/rechts
Left 1pcs
Right 1pcs
6.8 Ball End-Swaybar
Kugelpfanne Stabi
5.8 Ball End-Steering Servo
Kugelpfanne Lenk Servo
6.8 Ball End-Steering
Kugelpfanne Lenkung
7.8 Ball End-Rear Upper
Kugelpfanne hinten/oben
7.8 Ball End-Front Upper
Kugelpfanne vorne/oben
1pcs
1pcs
1pcs
Front Arm Mount-R
Querlenkerhalter vorne/hinten
1pcs
Front/Rear Diff Connecting Cup
Diff Mitnehmer vorne/hinten
2pcs
Center Diff Connecting Cup
Haupt Diff Mitnehmer
2pcs
95.5mm Front CVD
95.5mm CVD vorne
2pcs
M4x4 Screw
Schraube
2pcs
4x77 Arm Shaft
Querlenkerwelle
2pcs
3x51.5 Arm Shaft
Querlenkerwelle
2pcs
Front Shock Tower
Dämpferbrücke vorne
1pcs
Rear Shock Tower
Dämpferbrücke hinten
1pcs
T08600 T08601
T08603
T08604 T08606
T08710 T08712
T08707 T08708 T08709 T08711
86mm Drive Shaft
86mm Antriebswelle
1pcs
T08705T08701 T08702 T08703
Rear Wheel Shaft
Radachse hinten
2pcs
T08704
Buffer Screw
Schraube
Ackermannstrebe
2pcs
Steering Rack
Ackermannstrebe
1pcs
T08706
T08714
3.6x7x0.8 Washer
Beilagscheibe
2pcs
M4x4 Screw
Schraube
2pcs
113mm Drive Shaft
113mm Antriebswelle
1pcs
Center Connecting Cup
Hauptantriebsmitnehmer
2pcs
T08719
3.6x7x0.8 Washer
Beilagscheibe
6pcs
Tyre
Reifen
Tyre Sponge
Reifen Einlage
2pcs 2pcs
T08718
Cover-Front Shock
Dämpferschutz vorne
1pcs
M5x4 Screw
Schraube
2pcs
6.8 Ball stud
Kugelkopf
4pcs
T08720
Front Arm Mount-F
Querlenkerhalter vorne/vorne
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
T08721
Buffer Plate-Aluminium
Alu Lenkplatte
1pcs
Side Plate-Left
Seitenschutz links
1pcs
Side Plate-Right
Seitenschutz rechts
1pcs
Chassis
1pcs
Body RTR
Karosserie RTR
1pcs
T08680
T08681
T08730
T08732
T08731
H395
Center Differential Mount
Differentialhalterung
3x7x0.8 Washer
Beilagscheibe
2pcs
15T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
1pcs
1pcs
Front Chassis Stiffener
Chassisstrebe vorne
1pcs
Battery Mount
Akkuhalterung
2pcs
Velcro Tape
Klettband
6pcs
Motor Mount
Motorhalterung
1pcs
36mm
42mm
1pcs
M3x10 Screw
Schraube
4pcs
Center Differential Plate
Differential Platte
1pcs
M3x12 Screw
Schraube
2pcs
Motor Mount
Motorhalterung
Servo Saver Set
1pcs
1pcs
1pcs
2pcs
T08724
Page 28
Front Lower Arm
Querlenker vorne unten
Left
Links 1pcs
Right
Rechts 1pcs
Rear Lower Arm
Querlenker hinten unten
Left
Links 1pcs
Right
Rechts 1pcs
Left 1pcs
Links
Top 1pcs
Oben
Bottom 1pcs
Unten
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
Buffer Plate-Plastic
Lenkplatte
Buffer Plate-Aluminium
Alu Lenkplatte
1pcs
1pcs
1pcs
Dirtcover Rear-Left
Schmutzfänger L
1pcs
Dirtcover Rear-Right
Schmutzfänger R
1pcs
Front Bumper
Rammschutz vorne
1pcs
Wing Mount&Body Mount
Spoiler&Karo Halter
Left
Links
1pcs
Right
Rechts
1pcs
Front
Vorne
1pcs
Rear
Hinten
1pcs
2pcs
Transponder Mount
Transponderhalter
1pcs
Servo Mount
Servohalter
3pcs
1.5mm
2pcs
2mm
2pcs
1mm
2pcs
Rear Chassis Stiffener
Chassisstrebe hinten
1pcs
Front Chassis Stiffener
Chassisstrebe vorne
1pcs
Servo Arm
Battery Box
Batterie Box
Receiver Box
Empfänger
Box
1pcs 1pcs 1pcs
1pcs 1pcs 1pcs
10T Gear
Kegelrad
43T Front/Rear Diff Gear
Tellerrad vorn/hinten
1pcs
1pcs
M3x12 Screw
Schraube
4pcs
O-ring
1pcs
44T Center Diff Gear
44T Haupt Diff Zahnrad
1pcs
M3x12 Screw
Schraube
4pcs
O-ring
1pcs
4x73 Arm Shaft
Querlenkerwelle
2pcs
Front/Rear Swaybar
Stabi vorne/hinten
1pcs
1pcs
Turnbuckle Set
Gewindestangen Set
3x40 1pcs
4x53 2pcs
5x40 2pcs
5x58 2pcs
Wheel Hex Hub
Radmitnehmer
17mm Hex Nut
Radmutter
4pcs
4pcs
2.5x16.8 Pin
4pcs
20T Diff Gear
Zahnrad
10T Diff Gear
Zahnrad
4.1x12x0.2 Washer
Beilagscheibe
2pcs
4pcs
Diff Shaft
Diff Schaft
2pcs
2.5x11.5 Pin
2pcs
4pcs
Right
Rechts
1pcs
Left
Links
1pcs
Battery Cover
Batterie Deckel
1pcs
Switch Mount
Schalterhalter
1pcs
1pcs
Receiver Cover
Empfänger
Deckel
1pcs
Wing Screw Washer
Spoiler U-Scheibe
2pcs
Wing
Spoiler
1pcs
M4x14 Screw
Schraube
M3x5 Screw
Schraube
M3x6 Screw
Schraube
M3x8 Screw
Schraube
M3x10 Screw
Schraube
M3x12 Screw
Schraube
M3x16 Screw
Schraube
M3x18 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs8pcs
8pcs
M3x30 Screw
Schraube
8pcs
M3.5x25 Screw
Schraube
8pcs
8pcs
M4x16 Screw
Schraube
8pcs
6x10x3 Ball Bearing
Kugellager
8x16x5 Ball Bearing
Kugellager
6x13x5 Ball Bearing
Kugellager
13x19x4 Ball Bearing
Kugellager
6pcs 6pcs 6pcs
6pcs
King Pin Bushing
Blockhalter
4pcs
4.1x12x0.2 Washer
Beilagscheibe
6pcs
Small Clip
Kleiner Splint
8pcs
Mid Clip
Medium Splint
8pcs
T08607 T08608 T08609
T08611
T08612 T08614
T08616
T08619 T08620 T08633 T08636
T08638
T08643 T08645 T08647
T08649
T08673
T08666
T08668
T08662 T08663 T08664
T08665 T08672
T08660

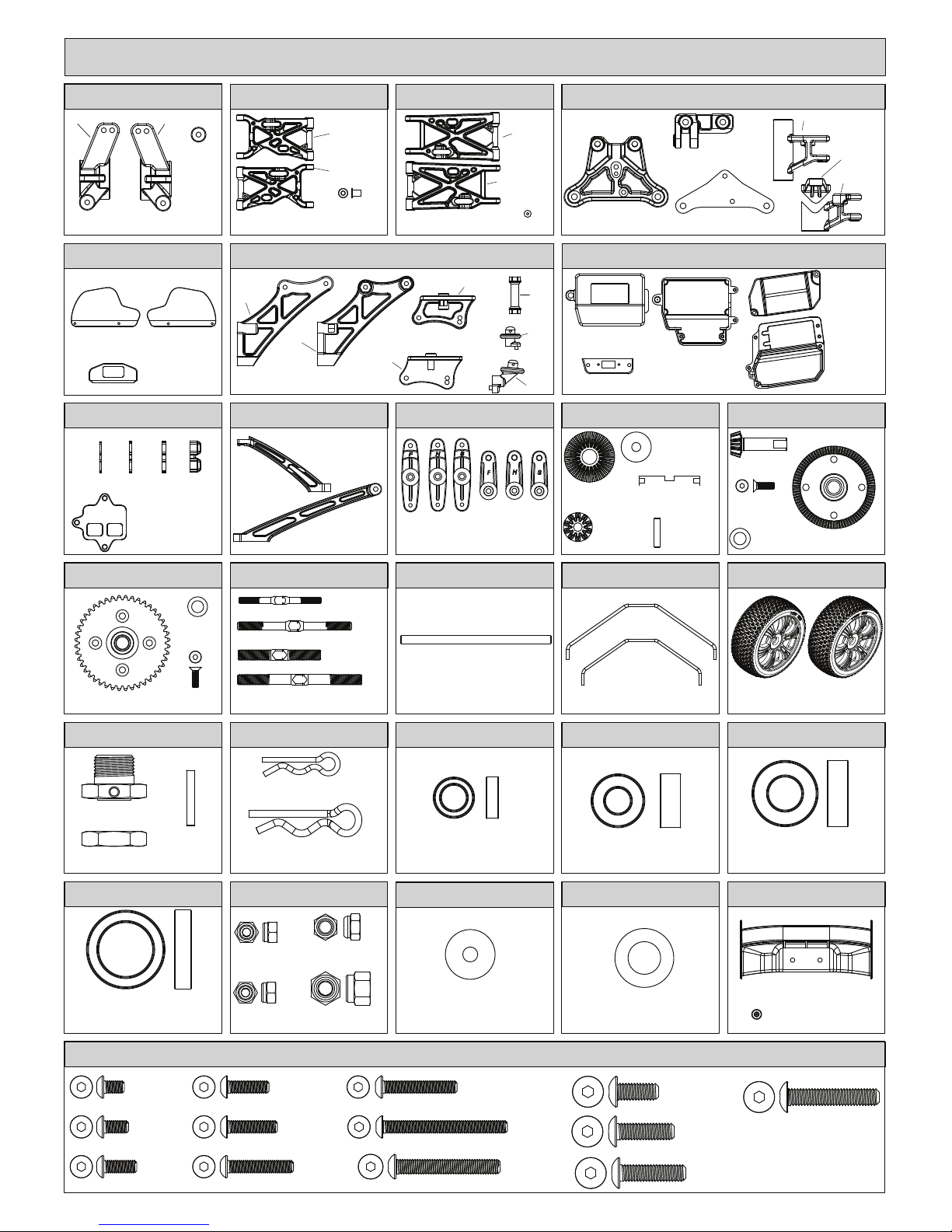

Parts list for Stoke E off-road buggy - 2 / Ersatzteileliste Stoke E
M4x10 Screw
Schraube
8pcs
M4x22 Screw
Schraube
8pcs
M3 Nylon Nut
Nylon Mutter
M4 Nylon Nut
Nylon Mutter
M2.5 Nylon Nut
Nylon Mutter
M3.5 Nylon Nut
Nylon Mutter
6pcs
6pcs
6pcs
6pcs
2pcs
Rear Hub Carriers
Achsschenkel hinten links/rechts
Left 1pcs
Right 1pcs
Washer
Beilagscheibe
4pcs
T08605
Tyre set
Räder Set
2 set
H898
T08669
6.1x11x0.2 Washer
Beilagscheibe
12pcs
Page 29
13.1x15.9x0.2 Washer
Beilagscheibe
3.1x7x0.4 Washer
Beilagscheibe
6pcs
6pcs
3x7x0.8 Washer
Beilagscheibe
10pcs
M3x14 Screw
Schraube
M3x10 Screw
Schraube
M4x10 Screw
Schraube
M2.5x8 Screw
Schraube
M3x12 Screw
Schraube
M4x12 Screw
Schraube
M3x18 Screw
Schraube
M4x14 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
M3x16 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
Front Shock Absorber
Dämpfer vorne komplett
2Set
Rear Shock Absorber
Dämpfer hinten komplett
2Set
M2.5x8 Screw
Schraube
M2.5x18 Screw
Schraube
M3x20 Screw
Schraube
M3x25 Screw
Schraube
M3x12 Screw
Schraube
M3x10 Screw
Schraube
M5x4 Screw
Schraube
M3x3 Screw
Schraube
M4x10 Screw
Schraube
M4x4 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
T08674
T08675
T08304 T02081 86001
T08676

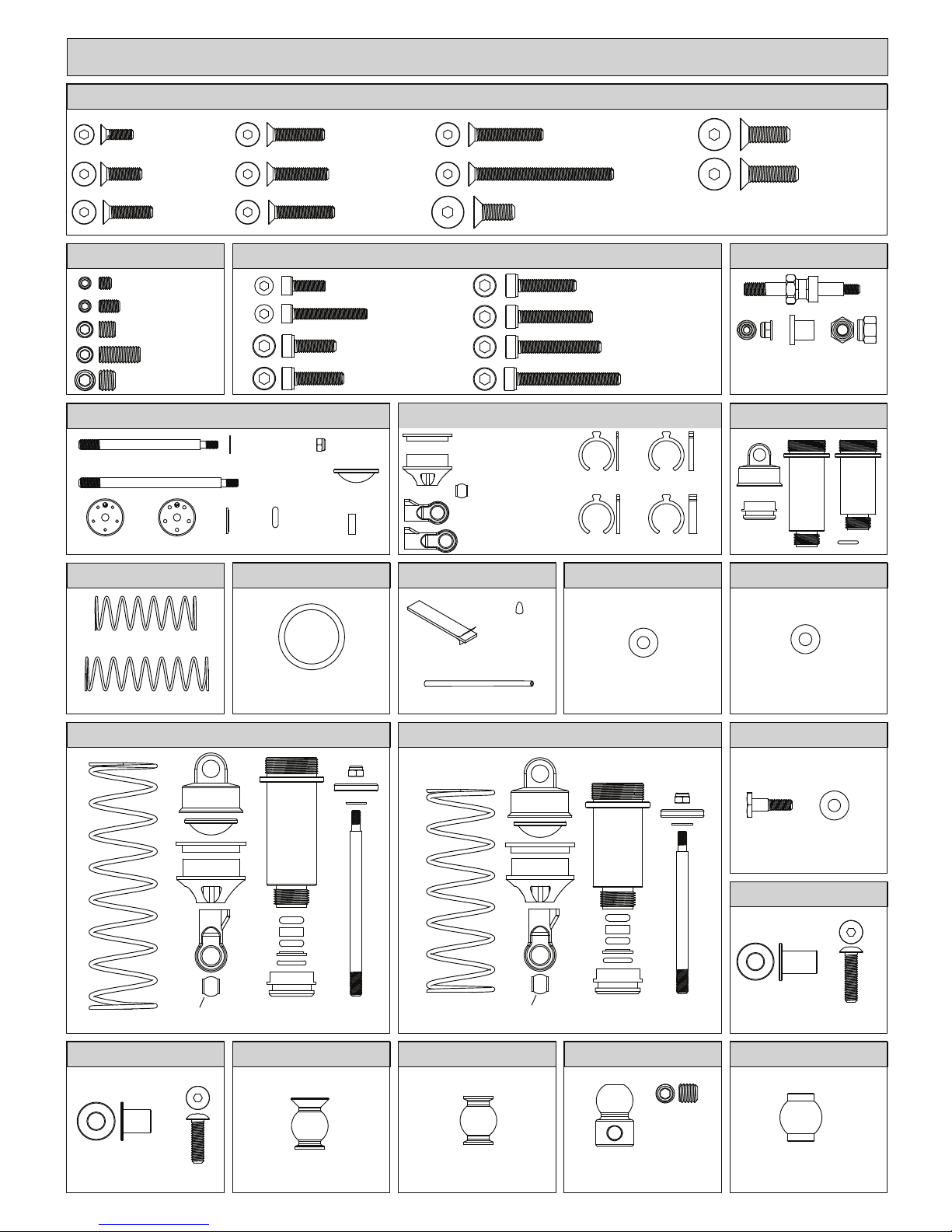

Parts list for Stoke E off-road buggy - 3 / Ersatzteileliste Stoke E
M3x5 Screw
Schraube
M3x35 Screw
Schraube
8pcs
M3x15 Screw
Schraube
8pcs
T08108T08107
T08052
Shock absorber Mount
Dämpferbefestigung
4pcs
4pcs
4pcs
4pcs
M4
M3
T02087
Antenna pipe
Antennenrohr
Antenna cover
Antennenrohr
kappe
1pcs
1pcs
Double-sided tape
Doppelseitiges Tape
1pcs
M3x18 Screw
Schraube
8pcs
M3x14 Screw
Schraube
8pcs
8pcs
8pcs
8pcs
8pcs
8pcs
Top Spring Mount
Federteller oben
4pcs
6.8x6.3 Ball stud
Kugelkopf
4pcs
Front Shock Shaft
Dämpferschaft vorne
2pcs
Rear Shock Shaft
Dämpferschaft hinten
2pcs
Shock Body
Dämpfer Gehäuse
Diaphragm
Diaphragma
4pcs
1.2mm Plastic Washer
Beilagscheibe
4pcs
Front Shock Spring
Dämpferfeder vorne
2pcs
Rear Shock Spring
Dämpferfeder hinten
2pcs
3mm Plastic Washer
Beilagscheibe
4pcs
3.8x2.3 O-ring
8pcs
Shock Piston-1.2
Kolbenplatte
4pcs
T08727
T08728
T08725
Shock Piston-1.4
Kolbenpaltte
4pcs
M3 Nylon Nut
Nylon Mutter
3.1x7x0.4垫片
4pcs
4pcs
Below Spring Mount
Federteller unten
4pcs
Ball End-Long
Kugelpfanne lang
4pcs
Ball End-Short
Kugelpfanne kurz
4pcs
4pcs
4pcs
2pcs
2pcs
4pcs
1mm Adjust Ring
Dämpferring
2mm Adjust Ring
Dämpferring
3mm Adjust Ring
Dämpferring
5mm Adjust Ring
Dämpferring
4pcs
4pcs 4pcs
4pcs
T08726
King Pin Bushing
Blockhalter
4pcs
Front Hub Carrier Bushing
Blockhalter vorne Hub
4pcs
6pcs
Buffer Screw
2pcs
T08753
T08756 T08757
T08754
6.8 Ball Stud-Steering
Kugelkopf Lenkung
6pcs
6.8 Ball Stud-Steering
Kugelkopf Lenkung
6pcs
6.8 Ball Stud-Swaybar
Kugelkopf Stabi
6pcs
7.8 Ball Stud-Front/Rear Upper
Kugelkopf vorne/hinten oben
T08750
T08751
T08752
3x7x0.8 Washer
2pcs
M4x14
4pcs
M4x16
4pcs
M3x3
6pcs
Must be purchased separately
Muss seperat besorgt werden
Must be purchased separately
Muss seperat besorgt werden
Page 30
5x58 Turnbuckle
Gewindestange
2pcs
T08775 T08776
T08777 T08778
5x40 Turnbuckle
Gewindestange
2pcs
4x53 Turnbuckle
Gewindestange
2pcs
3x40 Turnbuckle
Gewindestange
2pcs
1pcs
1pcs
1pcs
1pcs
2pcs
2pcs
Arm Adjust Set
Querlenker Inlays
T08767
T08786
M2.5 Nylon Nut
Nylon Mutter
6pcs
T08788
M3x5 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08790
M3x8 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08792
M3x12 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08794
M3x16 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08798
M4x10 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08800
M4x16 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08802
M2.5x8 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08787
M3.5 Nylon Nut
Nylon Mutter
6pcs
T08789
M3x6 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08791
M3x10 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08793
M3x15 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08795
M3x18 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08797
M3.5x25 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08799
M4x14 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08801
M4x22 Button Head Hex Screw
Innensechskantschraube Rundkopf
8pcs
T08803
M3x8 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08804
M3x10 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08806
M3x14 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08808
M3x16 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08810
M3x35 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08812
M4x12 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08814
M3x5 Set Screw
Schrauben Set
8pcs
T08816
M5x4 Set Screw
Schrauben Set
8pcs
T08805
M3x12 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08807
M3x15 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08809
M3x18 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08811
M4x10 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08813
M4x14 Flat Head Hex Screw
Innensechskantschraube Senkkopf
8pcs
T08815
M4x10 Set Screw
Schrauben Set
8pcs
T08819
M3x25 Cap Head Screw
Innensechskantschraube
8pcs
83001
M3x12 Cap Head Screw
Innensechskantschraube
8pcs
T08219
M3x14 Cap Head Screw
Innensechskantschraube
8pcs
T08220
M3x18 Cap Head Screw
Innensechskantschraube
8pcs
511190
Small Clip
Kleiner Splint
10pcs
511129
Mid Clip
Medium Splint
10pcs
84001
M3x3 Set Screw
Schraube Set
8pcs
84002
M4x4 Set Screw
Schrauben Set
8pcs
87004
M3 Nylon Nut
Nylon Mutter
6pcs
87006
M4 Nylon Nut
Nylon Mutter
6pcs
Front Shock Shaft
Dämpferschaft vorne
2pcs
Rear Shock Shaft
Dämpferschaft hinten
2pcs
4pcs
4pcs
Front Shock Body
Dämpfer Gehäuse vorne
2pcs
2pcs
2pcs
2pcs
2pcs
2pcs
2pcs
Rear Shock Body
Dämpfer Gehäuse hinten
2pcs
2pcs
2pcs
2pcs
2pcs
T08624
T08625
T08626
OP
OP
(For 16mm
Shock)
(For 16mm
Shock)
T08623
Shock Boot
Dämpfersocke
4pcs
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
Parts list for Stoke E off-road buggy - 4 / Ersatzteileliste Stoke E
6pcs
7.8 Ball Stud-Front/Rear Upper
Kugelkopf vorne/hinten oben
6pcs
5.8 Ball Stud-Steering Servo
Kugelkopf Lenkung
T08758 T08759
Aluminium Buffer Plate-Black
Alu Lenkplatte schwarz
1pcs
6.8 Ball End-Swaybar
Kugelpfanne Stabi
5.8 Ball End-Steering Servo
Kugelpfanne Lenk Servo
6.8 Ball End-Steering
Kugelpfanne Lenkung
7.8 Ball End-Rear Upper
Kugelpfanne hinten/oben
7.8 Ball End-Front Upper
Kugelpfanne vorne/oben
Buffer Plate-Plastic
Lenkplatte
1pcs
1pcs
2pcs
2pcs
2pcs
2pcs
T08761T08760
OP
1pcs
Left 1pcs
Links
Top 1pcs
Oben
Bottom
Unten
1pcs
Rear Chassis Stiffener Mount
Chassisstreben Halter hinten
1pcs
Arm Mount Front-R
Querlenkerhalter vorne/hinten
T08762 T08764
Servo Mount
Servohalter
1pcs
1.5mm
2pcs
2mm
2pcs
1mm
2pcs
Receiver Box
Empfänger Box
1pcs
Receiver Cover
Empfänger Box Deckel
1pcs
Front Chassis Stiffener
Chassisstrebe vorne
1pcs
Battery Mount
Akkuhalter
2pcs
Velcro Tape
Klettband
6pcs
Motor Mount
Motorhalter
1pcs
36mm
42mm
1pcs
Center Differential Plate
Diff Platte
1pcs
T08820
T08821
T08822
Page 31
1pcs
1pcs
7075 Arm Mount Rear-R
Querlenkerhalter hinten/hinten
1pcs
Shock Top Ball stud
Dämpferkugelkopf
4pcs
T08772
T08773
4pcs
94mm Drive Shaft
94mm CVD Antriebswelle
2pcs
5x8.5 Shaft
Schaft
2pcs
2.5x12.8 Pin 2pcs
CVD Connecting Cup
CVD Aufnahmebuchse
2pcs
18.5x1.5 O-ring
4pcs
9x1.0 O-ring
7075 Arm Mount Rear-F
Querlenkerhalter hinten/vorne
7075 Arm Mount Front-F
Querlenkerhalter vorne/vorne
T08763
T08765 T08766
T08768
4pcs
Shock Absorber Top cover
Dämpferkappe oben
T08770
T08771
T08774
95.5mm Drive Shaft
95.5mm CVD Antriebswelle
2pcs
5x8.5 Shaft
Schaft
2pcs
2.5x12.8 Pin
2pcs
4x77 Arm Shaft
Querlenkerschrauben
2pcs
3x51.5 Arm Shaft
Querlenkerschrauben
2pcs
T08779
T08780
M3x12
4pcs
M3.5x28
2pcs
TU0810
Carbon Shock Tower Front
Carbon Dämpferbrücke vorne
1pcs
OP
TU0812
Carbon Rear Shock Tower
Carbon Dämpferbrücke hinten
1pcs
M3x12
4pcs
M3.5x28
2pcs
OP
OP
TU0819
Carbon Buffer Plate
Carbon Lenkplatte
1pcs
OP
TU0819
OP
Front/Rear Diff Connecting Cup
Diff Mitnehmer vorne/hinten
2pcs
Center Diff Connecting Cup
Haupt Diff Mitnehmer
2pcs
84mm Center Front CVD
84mm Haupt CVD vorne
1pcs
110mm Center Rear CVD
110mm Haupt CVD hinten
1pcs
M5x4 Screw
Schraube
1pcs
M5x4 Screw
Schraube
1pcs
Rim
Felge
2pcs
Steering Rack-7075
Ackermannstrebe
Buffer Screw
Schraube für
Ackermannstrebe
2pcs
Buffer Bushing
Blockhalter
2pcs
1pcs
Diaphragm
Diaphragma
4pcs
1mm Plastic Washer
Beilagscheibe
4pcs
2.75mm Plastic Washer
Beilagscheibe
4pcs
3.3x1.9 O-ring
8pcs
Shock Piston
Kolbenplatte
4pcs
Front Shock Tower-7075
Dämpferbrücke vorne 7075
1pcs
Rear Shock Tower-7075
Dämpferbrücke hinten 7075
1pcs
T08627
T08631
T08632
T08634
T08635
T08641
T08642
T08648
T08651
2.7x5.8x0.5 Washer
Beilagscheibe
6pcs
3.5x9x1.0 Washer
Beilagscheibe
6pcs
T08670
T08667
Spring Mount
Federteller unten
4pcs
Ball End
Kugelpfanne
4pcs
4pcs
Shock Top Mount
Dämpferhalter oben
T08769
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
OP
OP
OP
OP
OP
OP OP
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
OP
OP
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
(For 16mm
Shock)
OP
OP
OP
OP
OP
Front Hub Carriers 14 Degree
Alu Radlagerträger vorne 14 Grad
TU0829
OP
1pcs
1pcs
Front Hub Carriers 12 Degree
Alu Radlagerträger vorne 12 Grad
1pcs
1pcs
TU0830
OP
Steering Block
Alu Lenkhebel
1pcs
1pcs
TU0831
OP
Parts list for Stoke E off-road buggy - 5 / Tuningteile Stoke E
Front Shock Spring
Dämpferfeder vorne
2pcs
Rear Shock Spring
Dämpferfeder hinten
2pcs
T08687
Servo Saver
Alu Servo Saver
1pcs
5x40 Titan Turnbuckle
Titan Gewindestange
2pcs
4x52 Titan Turnbuckle
Titan Gewindestange
2pcs
3x40 Titan Turnbuckle
Titan Gewindestange
1pcs
TU0835
OP
TU0844
OP
TU0845
OP
TU0846
OP
Front Arm Mount-Rear
Alu Querlenkerhalter vorne/hinten
1pcs
TU0839
OP
Page 32
Parts list for Stoke E off-road buggy - 6 / Tuningteile Stoke E
5x58 Titan Turnbuckle
Titan Gewindestange
2pcs
TU0848
OP
M4x4 Screw
Schraube
1pcs
14T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
16T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
17T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
18T Pinion Gear
Motorritzel
1pcs
M4x4 Screw
Schraube
1pcs
19T Pinion Gear
Motorritzel
1pcs
H394
OP
H396
OP
H397
OP
H398
OP
H399
OP
TU0804
OP
Carbon ESC Mount
Carbon ESC Platte
1pcs
2pcs
OP
TU0850
Front Shock Spring-Soft
Dämpferfeder vorne weich
Rear Shock Spring-Soft
Dämpferfeder hinten weich
OP
TU0852
2pcs
2pcs
Front Shock Spring-Hard
Dämpferfeder vorne hart
OP
TU0854
(For 16mm
Shock)
(For 16mm
Shock)
(For 16mm
Shock)
Rear Shock Spring-Hard
Dämpferfeder hinten hart
2pcs
OP
TU0856
(For 16mm
Shock)
Front Sway Bar 2.3
Stabi vorne 2.3
1pcs
OP
TU0866
Front Sway Bar 2.6
Stabi vorne 2.6
1pcs
OP
TU0867
Rear Sway Bar 2.6
Stabi hinten 2.6
1pcs
OP
TU0868
Rear Sway Bar 3.0
Satbi hinten 3.0
1pcs
OP
TU0869
Front Hub Carriers 14 Degree
Achsschenkel
Vorne
14 Grad
TU0872
OP
Front Hub Carriers 12 Degree
Achsschenkel
Vorne
12
Grad
TU0874
OP
Steering Block
Lenkhebel
1 set
Steering Block
Lenkhebel
1 set
Page 33
Datum
Fahrer
Strecke / Stadt
/

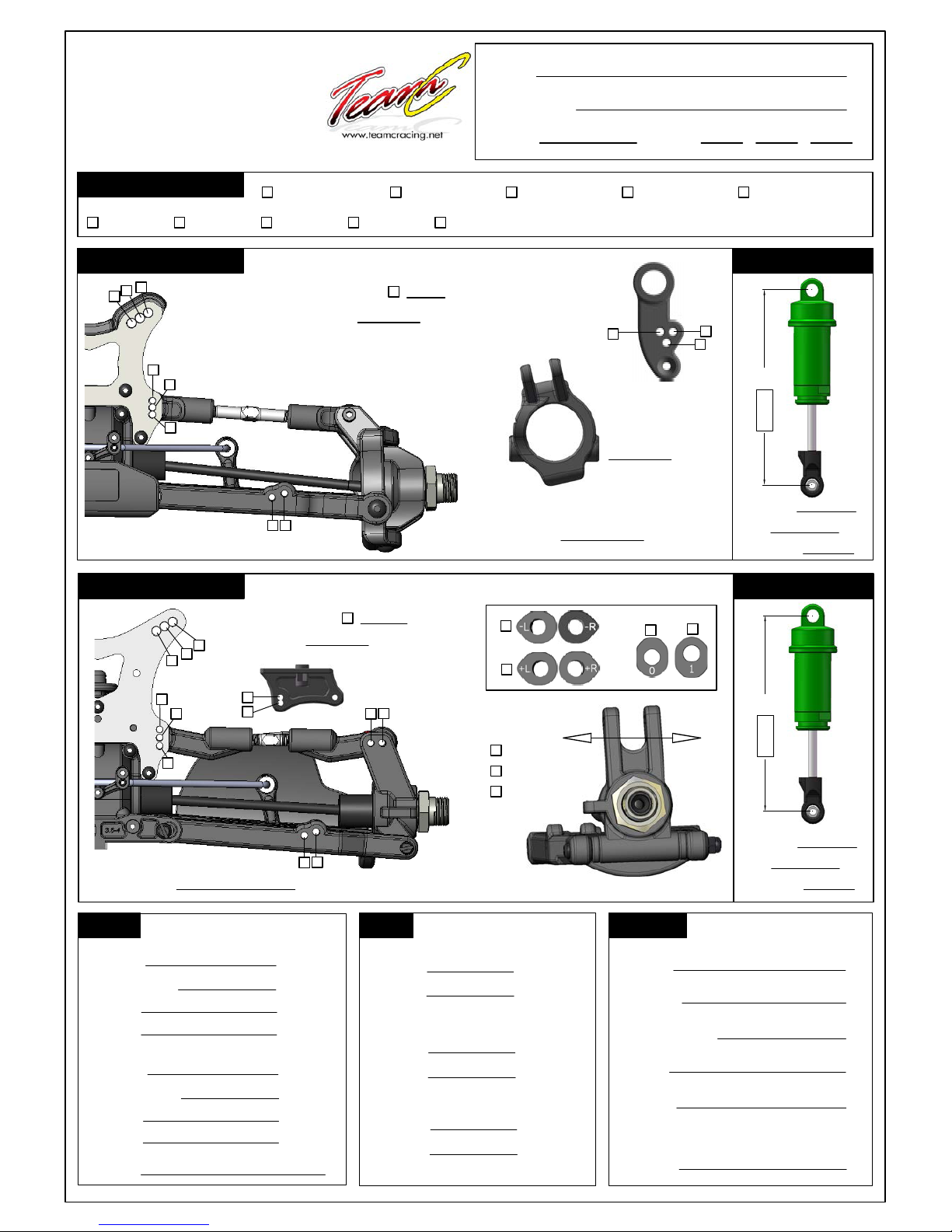

SETUP SHEET für den TeamC TR8E
Uneben
Wenig Traktion
Med Traktion Viel Traktion
Sandig
Weicher Dreck
Gras
Harter Boden
Ton
TR8E
Motor
Verhältnisse
Eben
Motor
Antrieb
Reifen
Marke
Diff
Vorne
Hinten
Gemisch
Insert
Rad
Marke
Vorne
Center
Öl wt
Hinten
LiPo Akku
Marke
Gemisch
Insert
Rad
Marke
Öl wt
Marke
Öl wt
Notiz
Notiz
Ritzel
ESC
Vordere Aufhängung
Fahrhöhe
Kolbenplatte#
Öl wt
Dämpfer hinten
Fahrhöhe
Lang
Medium
Kurz
Radstand
mm
Dämpfer vorne
Anti-roll bar:
mm
Anti-roll bar:
mm
Sturz
°
Sturz
°
3
mm
1
2
3
1
2
1
2
2
1
1
2
1
2
3
1
2
3
1
2
3
1
2
1
2
Grad
°
Feder
Kolbenplatte#
Öl wt
mm
Feder
1
2
Event
Page 34
HOBBYPRO COMPANY LTD.
Flat C-D, 5/F.,
Speedy Ind. BLDG.,
114 How Ming Street,
Kwun Tong, KLN., Hong Kong.
Team C Headquarter
www.teamcracing.net
Team C America
www.teamcamerica.com
Team C Europe
www.teamceurope.com
Page 35
Thank you for purchasing our THRUST A8 Brushless ESC. Please read this
operation manual carefully to avoid any damage to the ESC or
other components.
This ESC is suited with an automatic calibration System. All settings are
done via your Transmitter. Please note the follwoing steps to secure
correct running of your A8 ESC.
a. Throttle into neutral
b. Throttle Expo is 0
c. Max Acceleration: set EPA or ATV to maximum
d. Max Brake: set EPA or ATV to minimum
If you‘re able to set the Throttlemode on your Transmitter,
you got two more options.
a. Throttlemode 50/50: Practice mode (throttle and Brake are same)
b. Throttlemode 70/30: Race mode (More Thottle, less Brake)
LED Modes:
a. Green and Red LED light up at Forward/Reverse Mode
b. Red LED flashes if voltage get‘s to warning point
c. Green LED flashes if heat get‘s to warning point
Specifications:
Max A permanent: 120A
Max A peak: 130A
Voltage: 7,2 - 14,8V
BEC: 6V / 3A
NiMh / LiPo Auto detect
Forward / Brake / Reverse
Brakepower: 50%
Neutral Brake: 0%
Motor Timing: 0 deg
Dead Band: 2
If you got any problems with this A8 ESC please contact your
local hobby shop or Absima Distributor via www.absima.com.
Vielen Dank für ihren Erwerb eines THRUST A8 Brushless Reglers.
Bitte lesen sie diese Betriebsanleitung sorgfältig durch, um Schäden am
Regler oder anderen Komponenten zu vermeiden.
Dieser Fahrtenregler verfügt über ein automatisches Kalibrierungssystem. Alle Einstellungen werden von ihrer Fernsteuerung aus vorgenommen.
Bitte beachten sie die folgenden Punkte um eine einwandfreie Funktion
zu gewährleisten.
a. Gas in neutral Position
b. Gas Expo auf 0
c. Max Beschleunigung: EPA oder ATV auf maximal
d. Max Bremse: EPA oder ATV auf minimal
Sollte ihre RC Anlage über eines Gas - Wegs - Einstellung verfügen,
bieten sich ihnen zwei weitere Modi.
a. Gas Modus 50/50: Practice mode (Gas und Bremse reagieren gleich)
b. Gas Modus 70/30: Race mode (Höhere Beschleunigung, weniger Bremse)
LED Modes:
a. Rot und Grün leuchten im Vorwärts/Rückwärts Modus
b. Rot LED blinkt wenn die Spannung einen kritischen Punkt erreicht
c. Grün LED blinkt wenn die Temperatur einen kritischen Punkt erreicht
Specifictaions:
Max A permanent: 120A
Max A peak: 130A
Voltage: 7,2 - 14,8V
BEC: BEC: 6V / 3A
NiMh / LiPo Auto detect
Forward / Brake / Reverse
Brakepower: 50%
Neutral Brake: 0%
Motor Timing: 0 deg
Dead Band: 2
Sollten sie Probleme mit diesem A8 Regler haben, so wenden sie sich
an ihren lokalen Fachhändler oder Absima Distributor unter
www.absima.com.
Merci d'avoir acheté notre THRUST A8 Brushless. S'il vous plaît lisez
attentivement ce manuel d'utilisation pour éviter tout dommage à l'ESC
ou d'autres composants.
Cette ESC est adapté avec un système de calibrage automatique. Tous les
réglages se font via votre émetteur. S'il vous plaît noter les étapes suivantes
pour assurer le fonctionnement correct de votre A8 ESC.
a. Accélérateur au point mort
b. Throttle Expo est égal à 0
c. Accélération max: ensemble EPA ou en VTT au maximum
d. Max frein: ensemble EPA ou en VTT au minimum
Si vous êtes en mesure de définir le mode d'accélérateur sur votre émetteur,
vous avez deux options supplémentaires.
a. Papillon en mode 50/50: le mode Practice (accél. et de frein sont identiques)
b. Modèle gaz 70/30: Le mode Course (Plus d'accélérateur, de frein moins)
LED Modes:
a. rouge et vert LED s'allument au mode avant / arrière
b. Voyant rouge clignote si la tension se est au point d'alerte
c. LED vert s'allume de chaleur arrive à point de mise en garde
Specifications:
Max A permanent: 120A
Max A peak: 130A
Voltage: 7,2 - 14,8V
BEC: BEC: 6V / 3A
NiMh / LiPo Auto detect
Forward / Brake / Reverse
Brakepower: 50%
Neutral Brake: 0%
Motor Timing: 0 deg
Dead Band: 2
Si vous avez des problèmes avec ce ESC A8 s'il vous plaît contactez votre
magasin ou distributeur local Absima via www.absima.com.
Copyright 2012: Absima GmBH - Gibitzenhofstr. 127A - D-90443 - Nuremberg - Germany www.absima.com
Page 36
Page 37

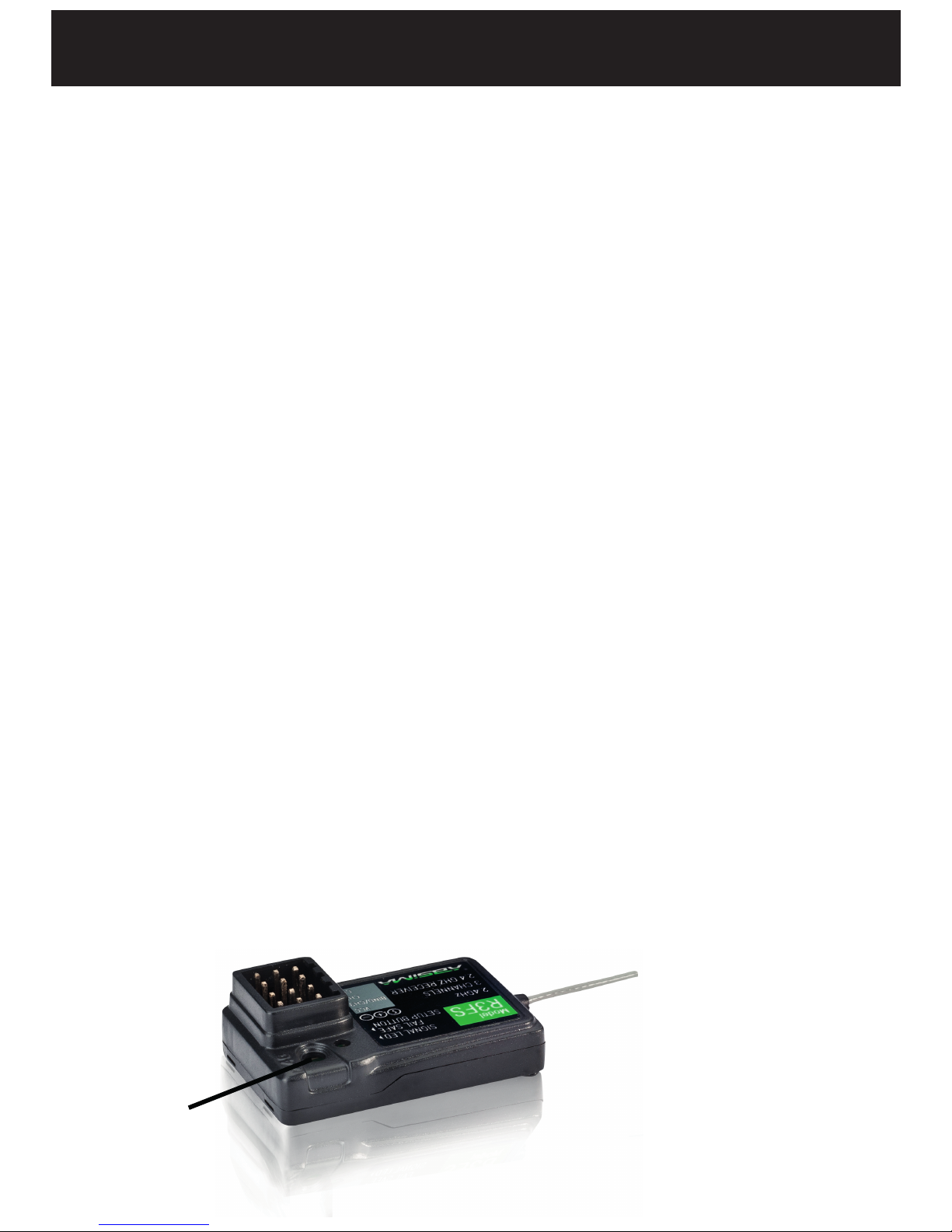

FAIL SAFE SETUP / EINSTELLUNG FAIL SAFE
Fail safe function – digital protection against radio interference. The safety electronic can detect reception of
a “false” or incomplete radio signal. E.g. due to a low transmitter battery or environmental radio interference which
reach the model, or if the model is out of the transmitter range. For protection against damage, speed control
switches to the neutral position and the model comes to a stop.
Setup:
1. Turn on the power of transmitter.
2. Connect power supply to receiver; LED on receiver should be solid.
3. Control the throttle trigger to make servo or speed controller to “brake” or “stop” mode and remain for a while.
4. Press setup button on receiver, then LED on receiver should be sparkling and will be o after 3 second.
5. Setup is complete.
Testing:
1. Turn on the power of transmitter.
2. Connect power supply to receiver.
3. Turn o the power of transmitter.
4. Servo or speed controller which controlled by throttle trigger will automatically goes to the state of location
that setup already before.
5. In case can be complete step by step with the above action, means setting is correct.
FFail safe funktion – digitaler Schutz gegen Funkstörungen. Die Sicherheitselektronik erkennt, wenn „falsche“
oder unvollständige Funksignale eintreen. Dies kann vorkommen, wenn die Senderbatterie schwach ist oder es
zu Funkstörungen mit der Umgebung kommt oder wenn sich das Modell außerhalb der Reichweite des
Senders bendet. Um Schaden zu vermeiden, schaltet sich der Drehzahlregler in die neutrale Position und das
Modell bleibt stehen.
Setup:
1. Den Sender einschalten.
2. Empfänger an die Stromversorgung anschließen. Die Sender-LED sollte aueuchten.
3. Prüfen, ob der Gashebel den Servo oder Drehzahlregler in die Modi „Bremsen“ oder „Anhalten“ bringt und sie
einen Moment lang in diesem Modus belässt.
4. Die Setup-Taste auf dem Empfänger drücken. Die LED auf dem Empfänger blinkt und geht nach 3 Sekunden aus.
5. Die Einrichtung ist abgeschlossen.
Test:
1. Den Sender einschalten.
2. Empfänger an die Stromversorgung anschließen.
3. Den Sender ausschalten.
4. Servo oder Drehzahlregler, die durch den Gashebel gesteuert werden, gehen automatisch in ihren vorherigen
Zustand zurück.
5. Wenn Vorstehendes vollständig durchgeführt werden kann, sind die Einstellungen korrekt.
Page 38

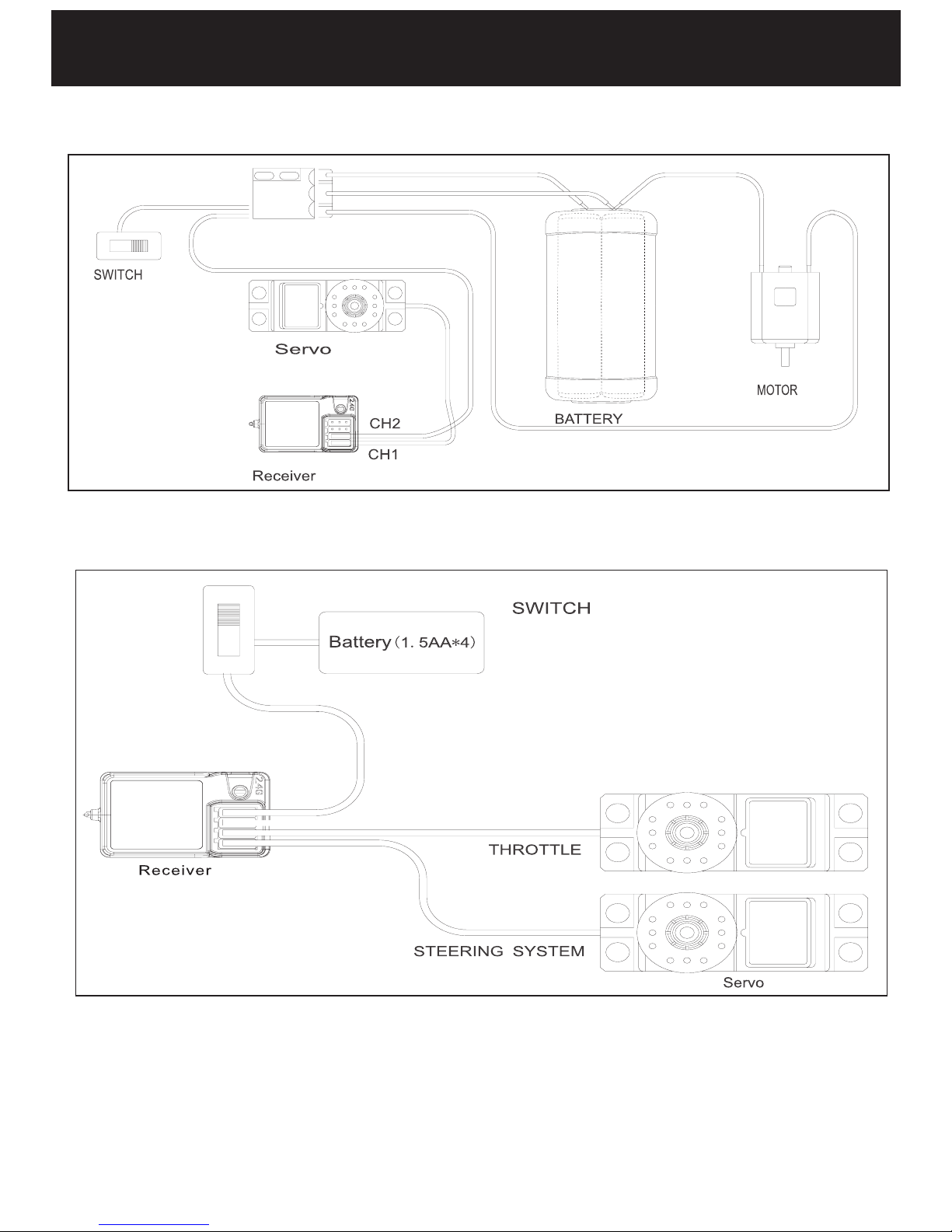

INSTALLATION / VERBINDEN
Electric Model / Elektro Modell
ESC
Nitro / Gas Model / Verbrenner Modell
Page 39

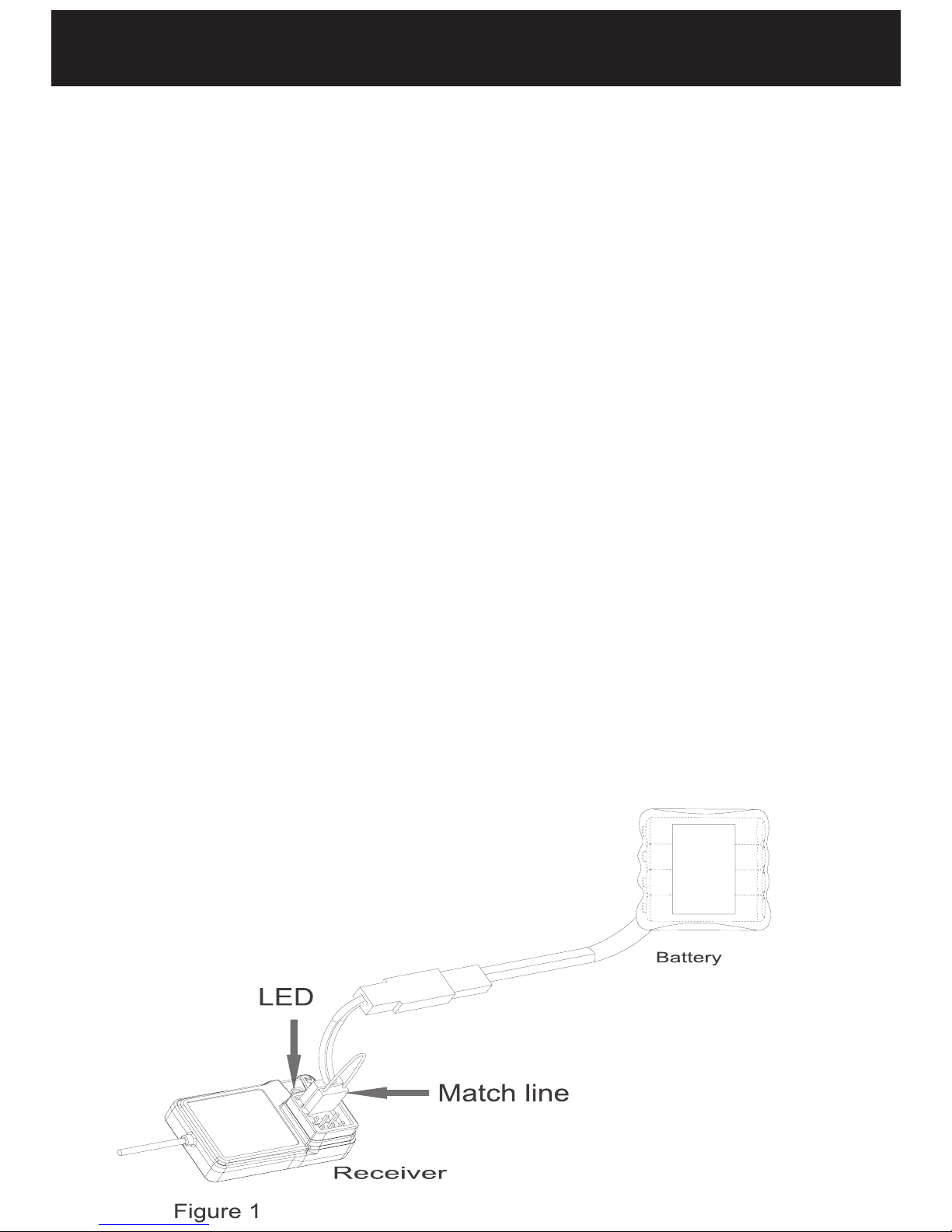

BINDING RADIO & RECEIVER / BINDEN ANLAGE & EMPFÄNGER
Our products are well matched in the factory, you don‘t need to match by yourself. If you are going to match
the receiver with another ransmitter or you have to connect a new receiver or transmitter, please follow the
following steps:
1. Install the battery to 2.4 GHz transmitter and shut it down.
2. Insert the matching lines to the channel BIND/CH3 port of the receiver.
3. Connect the receiver battery to VCC port of the receiver, on the same time the two LED are flashing and
this means the receiver are going to the matching status.
4. Press and hold the button on the transmitter, and the switch on the power supply.
5. Observe the LED on the receiver if find that the LED is not flash anymore and that means succussful
matched (This process is about 5 sec.).
6 Release the match button on the transmitter, take out the match line.
7. Install the servo and then test.
8. If the tests fail, please repeat the action above.
9. If the tests succeeds, insert the power supply port into VCC (The above ways of match is only
suitable for 2.4 GHz products).
Da unsere Produkte bereits in unserem Werk aufeinander abgestimmt werden, müssen Sie dies nicht selbst
machen. Möchten Sie den Empfänger mit anderen Sendern abstimmen oder einen neuen Sender oder
Empfänger abstimmen, führen Sie bitte die folgenden Schritte aus:
1. Setzen Sie die Batterien in den 2,4 GHz Sender ein und schalten Sie ihn aus.
2. Schließen Sie das Verbindungskabel an den BINDING/ Kanal CH 3 Anschluss des Empfängers an
3. Verbinden Sie die Batterie des Empfängers mit dem VCC Anschluss des Empfängers. Gleichzeitig blinken
die zwei LED, was bedeutet, dass sich der Empfänger im Abstimmungsmodus befindet.
4. Drücken Sie den Knopf auf dem Sender und halten Sie ihn gedrückt, schalten Sie dann die
Stromversorgung ein.
5. Beobachten Sie die LED am Empfänger. Blinken diese nicht mehr, so ist der Prozess der Abstimmung
erfolgreich abgeschlossen. (Dieser Vorgang dauert ca. 5 Sekunden).
6. Lassen Sie den Schalter zum Abstimmen auf dem Sender los und stecken Sie das Kabel aus.
7. Schließen Sie ein Servo an und testen Sie es.
8. Sollte der Test fehlschlagen, wiederholen Sie den obigen Vorgang.
9. War der Test erfolgreich, schließen Sie die Stromversorgung an VCC an und der Abstimmungsvorgang
ist abgeschlossen. (dieser Vorgang ist nur bei 2.4GHz Produkten möglich)
Page 40
TRANSMITTER SPECIFICATION / SENDER SPEZIFIKATIONEN
Channels: 2
Model type: car/boat
RF power: less than 20 dbm
Modulation: GFSK
Code type: digital
Sensitivity: 1024
Low voltage warning:yes (less than 9 V)
DSC port: yes (3.5 mm)
Charger port: yes
Power: 12 vdc (1.5 aa *8)
Weight: 328 g
ANT length: 26 mm
Size: 159 x 99 x 315 mm
Color: black
Certificate: CE FCC
Kanäle: 2 Kanäle
Modelltyp: Auto/Boot
HF-Leistung: weniger als 20 dbm
Modulation: GFSK
Codetyp: digital
Empfindlichkeit: 1024
Batteriewarnung: ja (weniger als 9 V)
DSC-Anschluss: ja (3,5 mm)
Anschluss für das Ladegerät: ja
Leistung: 12 VDC (1,5 AA x 8)
Gewicht: 328 g
Antennenlänge: 26 mm
Maße: 159 x 99 x 315 mm
Farbe: schwarz
Zertifikat: CE FCC
RECEIVER SPECIFICATION / EMPFÄNGER SPEZIFIKATIONEN
Channels: 3
Model type: car/boat
Frequency band: 2.4 GHz
Modulation: GFSK
Sensitivity: 1024
RF receiver sensitivity: -100 dbm
Power: 4.5–6 vdc
Weight: 5 g
ANT length: 26 mm
Size: 37.6 x 22.3 x 13 mm
Color: black
Certificate: CE FCC
Kanäle: 3 Kanäle
Modelltyp: Auto/Boot
Frequenzband: 2,4 GHz
Modulation: GFSK
Empfindlichkeit: 1024
HF-Empfänger Empfindlichkeit: - 100dbm
Leistung: 4,5–6 VDC
Gewicht: 5 g
Antennenlänge: 26 mm
Maße: 37,6 x 22,3 x13 mm
Farbe: grau, halbtransparent
Zertifikat: CE FCC
SAVETY REGULATIONS / SICHERHEITSHINWEISE
Don‘t drive at night, when it‘s bad weather such as rainy or thundering. It will interfere the transmitter
signal. Thereby it will create out of control or unexpected accidents.
Nicht bei Nacht oder bei schlechtem Wetter wie Regen oder Gewitter fahren, da dies das Sendersignal
stört. Dadurch können Sie die Kontrolle verlieren und es kann zu Unfällen kommen.
Before you drive, please make sure the movement of the servo correspond with the direction of the
radio. If inconcistent, please adjust before driving.
Stellen Sie vor dem Fahren sicher, dass die Bewegungen des Servos mit den Bewegungen
der Anlage übereinstimmen. Sollten sie nicht übereinstimmen, bitte die Einstellungen ändern.
Turn off the receiver power first and then the transmitter power. If those operations are reverse, it might
lead to uncontrolled and cause accident.
Um die Fernsteuerung abzuschalten, erst denEmpfänger und anschließend den Sender ausschalten.
Sollten die oben genannten Abläufe in umgekehrterReihenfolge durchgeführt werden, kann dies zu
unkontrollierten Bewegungen und Unfällen führen.
Page 41
ABSIMA GMBH
GIBITZENHOFSTRASSE 127A
D- 90443 NUERNBERG
GERMANY
www.absima.com
Loading...
