Team C GR8LE-RA User guide [ml]

GR8le-ra

1:8 SCALE 4WD BRUSHLESS ONROAD RTR

Notiz

Danke das Sie sich für das Produkt GR8LE-RA Onroad von Team C entschieden haben. Diese
Anleitung hilft Ihnen beim Zusammenbau des GR8LE-RA. Bitte nehmen Sie sich Zeit und lesen Sie sich die
Anleitung genau durch.
Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen
abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen
oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.

This manual is written in german language only. If you need a manual in your language please visit our

website or contact your distributor!

Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.

Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.

Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio

web o contacte con su distribuidor.

Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!

Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!

Generelle Information

DAS IST KEIN SPIELZUG!

Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.

Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in
überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren
gefahren werden.

Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.
Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.

Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.

Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder
Wartungsschäden werden nicht von der Gewährleistung abgedeckt.

Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.

Nitro Modelle dürfen nur außerhalb von Gebäuden gefahren werden. Inhalieren von Auspuffabgasen
kann zu gesundheitlichen Schäden führen.

Bewahren Sie Chemikalien unzugänglich von Kindern auf.

Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein
sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.

Funkfernsteuerung Einstellung

Ein neuer NiMH oder LiPo Akku muss vor Benutzung erst geladen werden. Informationen zum Laden finden Sie in der Ladegerätanleitung.

Richten Sie die Fernsteuerung wie unten angegeben ein!

6

10

An

Aus

2

DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM

Akku

Motor

3

Elektronischer
Fahrtenregler

11

7

5

5

8

8

Fernsteuerung

Servo

9

Ein/Aus
Schalter

4

6

An

1

Batterien einlegen.(Fernsteuerung)

Start

1

2

Antenne ausziehen.(Fernsteuerung)

3

Akku anschließen.

4

Antennenkable ausziehen.(Empfänger)

Trimmungen auf neutrale Position stellen.(Fernsteuerung)

5

Einschalten.(Fernsteuerung)

6

7

Einschalten.(Fahrtenregler)

8

Sicherstellen das die Servos Befehle von der Fernsteuerung erhalten.(Fernsteuerung)

10

Aus

Empfänger

Ende

Benötigte Werkzeuge

Spitzzange

Kugeldifferential Fett (klar)

Molybdem Fett (schwarz)

Sechskant­schlüssel

Ausschalten.(Fahrtenregler)

9

10

Ausschalten.(Fernsteuerung)

11

Antenne einfahren.(Fernsteuerung)

Pinzette

Karosserielochbohrer

Kreuzschlüssel

Um exakte Löcher zu bohren.
(1mm bis 15mm) Löcher können gebohrt
werden.

Schmiermittel

Schrauben
Sicehrungslack

Seitenschneider

Cuttermesser

Sekundenkleber
oder Reifenkleber

Karosserieschere &
Schmiergelpapier

Zur Karosserie ausschneiden!

!

!

Grundlegende Informationen zum sicheren Betrieb
eines Modellautos.

Sehr geehrter Modellbaufreund,

vielen Dank das Sie sich für ein Hochleistungsprodukt aus dem Hause Absima / Team C
entschieden haben. Unsere Produkte sind für Einsteiger, Hobbypiloten und Wettbewerbs
ambitionierte Fahrer entwickelt worden. Absima / Team C möchte, dass Sie Erfolg und
Spaß mit Ihrem neuen Modell haben und deshalb empfehlen wir dass Sie sich die
folgenden Punkte sorgfältig durchlesen.

!
Vor!jedem!Fahrantritt:!!
!

• "#$%&'!()&!*)++&!alle!(,-#./*&'!./%!%&0+&'!0)+12!!

• 3&)!(,-#./*&'!4)&!./%!5&+.66!0+78&'!0766+&'!()&!$* #$%&'!7*!:&'$:&'4!

(,-#./*&'0),-&#-&)+06.,;!<7#-.'4&'!)0+2!!

• =&#!(&#<7!(.<&#!0766+&!)>>&#!07!&)':&0+&66+!0&)'!4.0!&#!6&),-+:?':):!%/';+)7')&#+!
/'4!'),-+!1/!%&0+!&)':&0+&66+!)0+!.'07'0+&'!@)#4!4.0!(&#<7!*&0,-?4):+2!!

• A* #$%&'!()&!4)&!3.++&#)&'!)'!B-#&#!C&#'0+&/&#/':!/'4!)>!C.-#1&/:!7*!4)&0&!
'7,-!<766:&6.4&'!0)'42!!

• A* #$%&'!()&!.'!B-#&#!C&#'0+&/&#/':!4)&!TRIM!D)'0+&66/':&'E!4.00!4)&!F?4&#!
:&#.4&!0+&-&'!/'4!4.00!()&!:&'$:&'4!G&';&)'0,-6.:!-.*&'2!!

!

Nach!jeder!Fahrt:!!
!

• H&''!()&!)'!0,->/+1):&>!I&6?'4&!:&%.-#&'!0)'4!&>9%)&-6+!&0!0),-!4.0!J/+7!
;7>96&++!1/!#&)'):&'2!!

• H&''!()&!4/#,-!F&:&'!74&#!H.00&#!:&%.-#&'!0)'4!>$00&'!()&!4.0!;7>96&++&!
C.-#1&/:!+#7,;'&'E!.'07'0+&'!@&'!.66&!5&+.66+&)6&!#70+&'2!K>!C&/,-+):;&)+!1/!
<#?':&'!)0+!WD40!:&'./!4.0!#),-+):&2!!

• L.,-!>&-#&#&'!C.-#+&'!&>9%&-6&'!@)#E!4.00!()&!4)&!M/:&66.:&#!$* #$%&'!7*!

4)&0&!'7,-!#),-+):!%/';+)7')&#&'2!!

• L.,-!>&-#&#&'!C.-#+&'!&>9%&-6&'!@)#E!4.00!()&!4)&!=)%%&#&'+).6&!)>!C.-#1&/:!
$* #$%&'2!!

• J66:&>&)'&!(),-+;7'+#766&!'.,-!N&4&#!C.-#+!

!
!
!
!
!
!
!
!
!
!

Verbrenner!Fahrzeuge:!!
!

• 3&<7#!()&!4.0!�+&!5.6!>)+!&)'&>!O&#*#&''&#!C.-#1&/:!%.-#&'!:&-&'E!0+&66&'!()&!

4.0!C.)60.%&!)>!D>9%?':&#!&)'2!Gehen!Sie!wie!folgt!vor:!!

P2 (,-.6+&'!()&!4)&!C&#'0+&/&#/':!&)'2!!
Q2 I&*&'!()&!(+#7>!./%!4&'!D>9%?':&#E!4)&!#7+&!GD=!.>!D>9%?':&#!0766+&!4./&#-.%+!

#7+!6&/,-+&'2!!

R2 3&+?+):&'!()&!.'!4&#!C&#'0+&/&#/':!4)&!3#&>0%/';+)7'!
S2 =#$,;&'!()&!4)&!T(&++)':U!V.0+&!.>!D>9%?':&#!W0)&-&!3)64X2!=)&!GD=!*6)';+!,.2!R!

(&;/'4&'2!YZ#+!4.0!*6)';&'!./%!)0+!4&#!O7#:.':!&#%76:#&),-!.*:&0,-6700&'2!!

!

Verbrennungsmotor!einlaufen:!!

!

KRAFTSTOFF:!

!
3&'/+1&'!()&!')&>.60!3&'1)'!<7'!4&#!V.';0+&66&!74&#!C6/:;#.%+0+7%%[!!O&#@&'4&'!()&!'/#!
%#)0,-&'!\@&)+.;+!574&66./+7!
M#.%+0+7%%2!=&#!<&#@&'4&+&!M#.%+0+7%%!-.+!&)'&'!:#78&'!D)'%6/00!./%!4)&!"&#%7#>.',&!
B-#&0!57+7#02!H&''!()&!&)'&'!.'4&#&'!M#.%+0+7%%!

verwenden'wollen,'müssen'Sie'höchstwahrscheinlich'das'Setting'des'Motors'anpassen.'

=.00&6*&!:)6+E!@&''!()&!M#.%+0+7%%!>)+!
&)'&>!.'4&#&'!L)+#7>&+-.':&-.6+!*&'/+1&'2!]&!-Z-&#!4&#!L)+#7>&+-.':&-.6+!4&0+7!
>&-#!G&)0+/':!9#74/1)&#+!4&#!57+7#2!
A*�,-#&)+&'!()&!.*&#!')&!Q^_!L)+#7>&+-.':&-.6+2!
!

EINLAUFEN:!

!
=.0!#),-+):&!D)'6./%&'!6.00&'!B-#&0!57+7#0!)0+!&)'!0&-#!@),-+):&#!"/';+E!/>!

0),-/0+&66&'E!4.00!()&!>.`)>.6&!G&)0+/':!/'4!
Lebensdauer*erhalten.*Nehmen*Sie*sich*hierfür*Zeit*und*überstürzen*Sie*nichts.*F.-#&'!
()&!>)+!4&>0&6*&'!M#.%+0+7%%E!4&'!()&!./,-!
)>!09?+&#&'!3&+#)&*!<&#@&'4&'!@766&'2!

1.#Füllen#Sie#den#Sprit#in#den#Tank#ein.#Halten#Sie#das#Auspuffrohr#zu#und#ziehen#Sie#am#

(&)61/:0+.#+&#!*)0!(9#)+!)'!4&'!O&#:.0&#!
&)'6?/%+2!(+.#+&'!()&!4&'!57+7#!/'4!0+ellen$Sie$die$Hauptdüsennadel$sehr$fett.$Es$muss$

4.'.,-!<)&6!F./,-!./0!4&>!J/09/%%!;7>>&'2!
=.0!-.+!4&'!O7#+&)6!4.00!4&#!57+7#!4/#,-!4)&!%&++&!D)'0+&66/':!0&-#!:/+!<7'!)''&'!
:&0,->)&#+!@)#42!

2.#Lassen#Sie#den#Motor#für#2#Min.#im#Leerlauf#laufen,#um#ihn#zu!&#@?#>&'2!
R2!C.-#&'!()&!'/'!4&'!V.';!B-#&0!J/+70!6&!=.0!J/+7!@)#4!@&:&'!4&#!%&++&'!
O&#:.0&#&)'0+&66/':!6.':0.>!/'4!+#?:&!0&)'2!=)&0!)0+!
'7#>.6!/'4!@),-+):2!G.00&'!()&!4&'!57+7#!'),-+!1/!-7,-!4#&-&'!/'4!%.-#&'!()&!>.`)>.6!
>)+!Y.6*:.0!.'07'0+&'!;.''!&0!1/!&)'&>!
TM76*&'%#&00&#U!;7>>&'2!C.-#&'!()&!4.0!C.-#1&/:!/'4!:&*&'!)>>&#!@)&4&#!;/#1&!
I.00+Z8&2!
S2!H?-#&'4!4&#!D)'6./%9-.0&!0766+&!4)&!57+7#+&>9&#.+/#!'),-+!>&-#!.60!Paabc!
&##&),-&'2!

5.#Wir#empfehlen,#dass#Sie#den#Motor#mindestens#5#Tankfüllungen#mit#diese#!%&++&'!
D)'0+&66/':!%.-#&'E!*&<7#!()&!@&)+&#&!
Einstellungen*vornehmen.*Lassen*Sie*den*Motor*nach*jedem*Tank*für*15*Min.*abkühlen.!
!

LUFTFILTER:!

!
Ein$guter$Luftfilter$ist$sehr$wichtig$für$Ihren$Motor.$Lassen$Sie$den$Motor!
')&>.60!7-'&!G/%+%)6+&#!6./%&'E!4.!07%7#+!4./&#-.%+&!(,-?4&'!&'+0+&-&'!;Z''&'[!
O&#:&00&'!()&!'),-+E!4&'!G/%+%)6+&#!<7#!L/+1/':!>)+!&)'&>!:&&):'&+&'!
G/%+%)6+&#Z6!1/!)>9#?:')&#&'2!F&)'):&'!()&!09?+&0+&'0!'.,-!N&4&>!1&-'+&'!
V.';!4&'!G/%+%)6+&#!<7#0),-+):!/'4!)>9#?:')&#&'!()&!)-'!@)&4&#!>)+!d62!
!

GLÜHKERZE:!

!
=)&!#),-+)ge#Auswahl#der#Glühkerze#spielt#auch#eine#große#Rolle.#Die#Glühkerze#gibt#es#in#
<�,-)&4&'&'!3./%7#>&'!/'4!H?#>&:#.4&'2!
=&#!H?#>&:#.4!*&0+)>>+!4.*&)!4&'!\&)+9/nkt$der$Zündung$in$Abhängigkeit!>)+!4&>!
(9#)+!/'4!4&#!G/%++&>9&#.+/#2!
M.6+&!G/%++&>9&#.+/#!e!@.#>&!M&!
H.#>&!G/%++&>9&#.+/#!e!;.6+&!M&!
=)&!3&1&),-'/':!4&#!<�,-)&4&'&'!H?#>&:#.4&!)0+!6&)4&#!'),-+!:&'7#>+!/'4!4.-&#!

-�+&66&#.*-?':):2!

!

!

!
!
Elektro!Fahrzeuge:!!
!

• 3&<7#!()&!4.0!�+&!5.6!>)+!&)'&>!D6&;+#7!C.-#1&/:!%.-#&'!:&-&'E!0766+&'!()&!4&'!
D6&;+#7!57+7#!&)'%.-#&'2!Gehen!Sie!wie!folgt!vor:!!

P2 C.-#&'!()&!4)&!�+&'!Q!J;;/6.4/':&'!'/#!>)+!Y.6*:.0!4.>)+!0),-!4)&!57+7#!

&)'0,-6&)%&'!;.''2!!

Q2 =.'.,-!;Z''&'!()&!@)&!:&@7-'+!'7#>.6!@&)+&#%.-#&'2!!
!
!
!
!
!
!
!
!

!

!

!

Basic information for a safety operation of a rc model
car.

Dear customer,

thank you that you have chosen a high-performance product from Absima / Team C.
Our products have been designed for beginners, hobby pilots and competition ambitious
drivers. Absima / Team C wants you to have fun and success with your new model and
we therefore recommend that you read the following points carefully.

!
Before!each!driving:!!
!

• "#$%&$!'($')!%##!&'*$+&!%*$!,*-,$*#.!/0110234!!

• 5-*!&'*$+&!+(0'(!%671!-2!8$1%#9!.-7!&(-7#:!'($')!+($1($*!1($*$!0&!$2-73(!

&$'7*01.!&'*$+&!,%0214!

• ;($!&$*<-!&%<$*!&(-7#:!%#+%.&!6$!&$1!&-!1(%1!01!+-*)&!&8--1(#.!%2:!0&!2-1!1--!

103(1!-1($*+0&$!1($!&$*<-!3$1&!:%8%3$:4!

• =($')!-2!.-7*!*$8-1$!'-21*-#!%2:!1($!<$(0'#$!1($!6%11$*0$&!+($1($*!1($&$!%*$!&10##!

/7##.!'(%*3$:4!

• =($')!-2!.-7*!*$8-1$!'-21*-#9!1($!TRIM!&$11023&!1(%1!1($!+($$#&!%*$!&1*%03(1!%2:!

1(%1!.-7!(%<$!$2-73(!&1$$*023!%23#$4!

!

After!each!driving:!!
!

• >/!.-7!(%<$!:*0<$2!02!:0*1.!1$**%029!01!0&!%:<0&%6#$!1-!'#$%2!1($!'-8,#$1$#.!'%*4!

• >/!.-7!%*$!:*0<023!1(*-73(!*%02!-*!+%1$*!.-7!(%<$!1-!:*.!1($!$210*$!<$(0'#$9!

-1($*+0&$!%##!8$1%#!,%*1&!+0##!*7&14!;-!:0&,#%'$!8-0&17*$!0&!WD40!?7&1!*03(14!

• @/1$*!&$<$*%#!1*0,&!+$!*$'-88$2:!1(%1!.-7!'($')!1($!6$%*023&!0/!1($.!%*$!&10##!

/72'10-2023!,*-,$*#.4!

• @/1$*!&$<$*%#!1*0,&!+$!*$'-88$2:!1(%1!.-7!'($')!-71!1($!:0//$*$210%#&!02!1($!

<$(0'#$4!

• A$2$*%#!<0&7%#!'($')!%/1$*!$<$*.!*0:$!

!
!
!
!
!
!

!
!
!

Nitro!fuel!cars:!!
!

• B$/-*$!.-7!3-!*0:$!%!C01*-!'%*!/-*!1($!/0*&1!108$9!&$1!1($!/%0#&%/$!02!1($!*$'$0<$*4!

Proceed!as!follows:!
D4 E+01'(!-2!1($!1*%2&8011$*4!
F4 G21$*!'7**$21!1-!1($!*$'$0<$*9!1($!*$:!HGI!-2!1($!*$'$0<$*!&(-7#:!#03(1!7,!&-#0:!

*$:4!!
J4 "*$&&!-2!1($!*$8-1$!'-21*-#9!1($!6*%)$!/72'10-24!

K4 "*$&&!1($!LE$11023L!6711-2!-2!1($!*$'$0<$*!M&$$!/037*$N4!;($!HGI!/#%&($&!/-*!

%6-71!J!&$'-2:&4!O($2!1($!/#%&(023!&1-,&9!1($!,*-'$&&!0&!'-8,#$1$:!&7''$&&/7##.4!

!

Run@in!nitro!engine:!!

!

FUEL:!

!
"#$%&$!2$<$*!7&$!/7$#!/*-8!1($!3%&!&1%10-2P!!Q2#.!7&$!&,$'0%##.!8-:$#!/7$#!M201*-R
8$1(%2$N4!
;($!/7$#!(%&!%!8%?-*!08,%'1!-2!1($!,$*/-*8%2'$!-/!.-7*!$2302$4!>/!.-7!+%21!1-!7&$!%!

-1($*!201*-R8$1(%2$!/7$#9!.-7!(%<$!1-!%:?7&1!1($!
&$11023&!-/!1($!$2302$4!>&!1($!201*-!'-21$21!(03($*9!1($!$2302$!,*-:7'$&!8-*$!,-+$*4!
B71!2$<$*!$S'$$:!FTU!201*-8$1(%2$!'-21$214!
!

RUN@IN:!

!
;($!'-**$'1!*72R02!0&!%!08,-*1%21!,-0219!&-!.-7!3$1!8%S0878!,$*/-*8%2'$!%2:!#0/$4!;%)$!
108$!%2:!:-2V1!*7&(4!
!
W&$!1($!&%8$!/7$#!%&!.-7!021$2:!1-!7&$!02!&76&$X7$21!-,$*%10-24!
!
D4!50##!1($!/7$#!02!1($!1%2)4!=#-&$!1($!$S(%7&1!%2:!,7##!1($!,7##!&1%*1$*!10##!/7$#!0&!'-8023!7,!
1-!1($!'%*67*$1-*4!E1%*1!1($!$2302$!%2:!
&$1!1($!8%02!2$$:#$!(03(R/%14!>1!87&1!'-8023!%!#-1!-/!&8-)$!/*-8!1($!$S(%7&14!;(0&!(%&!
1($!%:<%21%3$!1(%1!1($!$2302$!0&!#76*0'%1$:!6.!1($!
6-#:!%11017:$!<$*.!+$##!/*-8!1($!02&0:$4!
F4!Y72!1($!$2302$!/-*!F!80271$&!%1!0:#$!1-!+%*8!01!7,4!
J4!C-+!:*0<023!1($!'%*!10##!1($!1%2)!0&!$8,1.4!;($!'%*!+0##!6$!&#-+!%2:!Ტ&(!6$'%7&$!-/!
1($!/%1!'%*67*$1-*!%:?7&18$214!;(%1V&!2-*8%#!
%2:!08,-*1%214!I-2V1!#$1!1($!$2302$!*722023!1--!(03(!%2:!:*0<$!+01(!(%#/!1(*-11#$!-*!01!
8%.!'%7&$!%!L,0&1-2!&$0Z7*$L4!I*0<$!1($!'%*!%2:!
8%)$!&(-*1!3%&!&(-')&4!
K4!I7*023!1($!*72R02!,(%&$9!1($!$2302$!1$8,$*%17*$!&(-7#:2V1!*$%'(!8-*$!1(%2!D[[\!
:$3*$$&4!

T4!O$!*$'-88$2:!1(%1!.-7!*72!1($!$2302$!+01(!T!1%2)&!-/!/7$#!+01(!1(0&!*0'(!&$11023!
6$/-*$!8%)023!%2.!/7*1($*!&$11023&4!
H$1!1($!$2302$!'--#!:-+2!%/1$*!$%'(!1%2)!/-*!DT!8024!
!

AIR!FILTER:!

!
@!3--:!%0*!/0#1$*!0&!<$*.!08,-*1%21!/-*!.-7*!$2302$4!C$<$*!:*0<$!+01(-71!
%!%0*!/0#1$*!6$'%7&$!1(%1!'%2!:%8%3$!1($!$2302$P!I-!2-1!/-*3$1!1-!08,*$32%1$!1($!%0*!
/0#1$*!+01(!%!&701%6#$!%0*!/0#1$*!-0#!6$/-*$!7&$4!
=#$%2!%/1$*!$<$*.!1$21(!1%2)!1($!%0*!/0#1$*!'%*$/7##.!%2:!08,*$32%1$!01!+01(!-0#!%3%024!
!

GLOW!PLUG:!

!
;($!'-**$'1!&$#$'10-2!-/!1($!3#-+!,#73!%#&-!,#%.&!%!8%?-*!*-#$4!;($!3#-+!,#73!0&!%<%0#%6#$!
02!<%*0-7&!:$&032&!%2:!($%1:$3*$$&4!
;($!:$3*$$!-/!($%1!:$1$*802$&!1($!108$!-/!032010-2!02!*$#%10-2!1-!1($!/7$#!%2:!1($!%0*!
1$8,$*%17*$4!
=-#:!%0*!1$8,$*%17*$!R!+%*8!3#-+!,#73!
O%*8!%0*!1$8,$*%17*$!R!'-#:!3#-+!,#73!
;($!:$&'*0,10-2!-/!1($!:0//$*$21!:$3*$$&!-/!($%1!0&!2-1!&1%2:%*:0Z$:!%2:!1($*$/-*$!
,*-,*0$1%*.!

!
!

!
Electric!cars:!!
!

• B$/-*$!.-7!3-!:*0<023!%2!$#$'1*0'!<$(0'#$!/-*!1($!/0*&1!108$9!.-7!&(-7#:!*$1*%'1!1($!

$#$'1*0'!8-1-*4!Proceed!as!follows:!!
D4 I*0<$!1($!/0*&1!F!6%11$*0$&!-2#.!+01(!(%#/!1(*-11#$4!
F4 ;($2!.-7!'%2!3-!-2!%&!7&7%#!2-*8%#4!!

!
!
!
!

!

!

!

Informations utiles à l’utilisation sans risque d’un véhicule
radiocommandé.

Cher client,
Nous vous remercions d’avoir choisi l’un des produits de haute
performance de la gamme Absima/Team C. Nos produits ont été
conçus pour les débutants, les pilotes loisir et les compétiteurs
ambitieux. Absima/Team C souhaite que vous preniez un maximum de
plaisir au volant de votre nouvelle voiture radiocommandée et vous
recommande donc de lire les points suivant attentivement :

!

Avant chaque séance de conduite :

• Vérifier que tous les écrous sont correctement visés.

• Pour toutes les vis associées à de l’aluminium ou de l’acier, vous devez vous

assurer que celles-ci sont freinés avec du frein filet spécial pour éviter tout

desserrage intempestifs et la longévité de votre modèle.

• Le Sauve-Servo doit toujours fonctionner librement sans contrainte. Un

Sauve-Servo grippé ou réglé trop dur n’assurerait plus sa fonction, ce qui

entrainerait une dégradation sur le servo de direction.

• Contrôler sur votre radio et votre véhicule que les batteries sont totalement

chargées.

• Bien vérifier que le Trim de direction de votre Radio soit réglé correctement

avec les roues droites, et que vous avez une course de servo ( débattement)

correcte pour diriger le modèle.

Après chaque séance de conduite :

• Si vous avez roulez sur un terrain sale (poussière, boue…), il est nécessaire

de nettoyer complètement votre véhicule.

• Si vous avez roulez sur terrain humide ou sous la pluie, vous devez sécher

tout votre véhicule pour éviter la rouille des parties en métal. N’hésitez pas à

utiliser le WD40 contre l‘humidité.

• Après plusieurs roulages, nous vous recommandons de vérifier tous les

roulements afin de s’assurer qu’ils sont toujours en parfait état de

fonctionnement.

• Après plusieurs roulages, nous vous recommandons de vérifier les

différentiels et la transmission du véhicule.

• Effectuer un contrôle général après chaque roulage.

Véhicules Thermiques :

• Avant de diriger un véhicule thermique pour la première fois, contrôler le

processus de sécurité sur le récepteur. Merci de procéder comme suit :

1. Allumer le transmetteur

2. Allumer le récepteur, la LED rouge du récepteur doit être rouge fixe.

3. Allumer la radio, la fonction frein.

4. Appuyer sur le bouton « Setting » du récepteur (voir photo ci-dessous). La

LED clignote pendant 3 secondes. Quand le clignotement cesse, le processus

a été réalisé complètement.

Rouler avec un moteur thermique :

CARBURANT :

N’utilisez jamais un carburant d’une station essence ! Utilisez un carburant spécifique
aux véhicules radiocommandés thermique (contenant du nitro-méthane/ 25% maxi).
Le carburant a une incidence importante sur la performance du moteur. Si vous
utilisez différents carburants, vous devez régler votre moteur en fonction de ce
carburant. Plus le degré de nitro est élevé plus le moteur sera puissant. Ne jamais
dépasser 25%.

RODAGE :

Le rodage est un point important. Il vous permettra de garder un maximum de
performance et longévité à votre moteur. Prenez le temps de l’effectuer
correctement.

Utiliser votre carburant habituel pour le rodage.

1. Remplissez le réservoir. Bouchez la sortie d’échappement et actionnez la

tirette plusieurs fois. L’objectif et de pompez le carburant jusqu’au carburateur

du moteur.

2. La tirette est une tirette de moteur modèle réduit, ce n’est pas un moteur de

tondeuse. Le maniement de la tirette s’effectue avec l’avant-bras seulement,

le bras de levier s’effectue avec une rotation du coude.

3. Positionner le chauffe bougie et actionnez plusieurs fois la tirette, le moteur

doit ensuite démarrer. Le réglage d’origine Usine permet de réaliser le rodage.

Ce pendant ne pas hésiter a ouvrir les vis de reprise et de richesse si

nécessaire. Le moteur doit fumer pour assurer une bonne lubrification.

4. Faire rouler le moteur pendant 2 minutes au ralenti pour le faire chauffer.

5. Ensuite faire rouler votre véhicule jusqu’à ce que le réservoir soit vide. Le

véhicule peut être lent et mou à l’accélération dû au réglage « rodage » plutôt

gras. Ce qui est normal et important pour bien roder votre moteur. Ne faîtes

pas rouler le moteur trop fort et conduisez avec à la moitié de l’accélération

pour ne pas faire trop chauffer votre moteur. Conduisez le véhicule et faîtes

de petits à-coups d’accélération.

6. Pendant le rodage, la température du moteur ne doit pas dépasser les 100°.

7. Nous vous recommandons de rouler pendant 5 pleins avec un réglage riche

avant de faire d’autres réglages.

Laisser le moteur refroidir pendant 15 minutes après chaque plein.

FILTRE A AIR :

Un bon filtre à air est important pour votre moteur. Ne jamais rouler sans filtre à air
au risque d’endommager le moteur ! N’oubliez pas d’imprégner le filtre à air avec une
huile spécifique filtre à air avant de l’installer.
Nettoyez le filtre après 10 pleins et imprégnez-le encore d’huile.
Toujours vérifier la qualité de filtrage du filtre à air, un filtre à air sale laissera passer
la poussière dans votre moteur et l’endommagera.

BOUGIE :

Un bon choix de bougie est aussi un élément important. Les bougies sont
disponibles dans différentes formes et degrés de température. Le degré de
température détermine le temps d’allumage en fonction du carburant et de la
température de l’air.
Par temps froid – Bougie Chaude
Par temps chaud – Bougie Froide

Véhicules Electriques :

• Avant de rouler avec un véhicule électrique pour la première fois, vous devez

roder le moteur électrique. Procédez comme suit :

1. Conduire les deux premières batteries avec seulement la moitié de

l’accélération.

2. Ensuite vous pouvez rouler normalement.

Servo Saver Turnbuckle

1

Gewindestangen Servo

Bag-A

1:1

Approx.27mm

Ca.27mm

Select the servo horn matching the servo being used.

Wählen sie das Servohorn entsprechend ihrem Servo.

T08895 3x45 Turnbuckle

3x45Gewindest.

…………1

T08760 5.8 Ball End

5.8 Kugelpfanne

…………2

T08889 5.8 Ball stud

5.8 Kugel

……………………2

T08666 M3 Nylon Nut

M3 Mutter

…………………1

T08674 M3x14 Screw

M3x14 Schraube

………1

Buffer

2

Servosaver

Bag-A

Approx.8mm

Ca.8mm

T08760

5.8 Ball End

5.8 Kugelpfanne

T08724

Servo Saver Nut

Servo Saver Mutter

T08889

5.8 Ball stud

5.8 Kugel

▲Projection.Note direction

Richtung beachten!

4mm

T08895

3x45 Turnbuckle

3x45 Gewindestangen

T08889

5.8 Ball stud

5.8Kugel

T08760

5.8 Ball End

5.8 Kugelpfanne

Futaba-25T Hitec-24T Sanwa/JR/KO-23T

T08666 M3

T08620

Steering Servo Horn-F

Servohorn

T08674 M3x14

T08674
M3x14

T08702 Buffer Screw

Schraube

………2

T08702 3.6x7x0.8 Washer

3.6x7x0.8Scheibe

…………………2

T02081 3x7x0.8 Washer

3x7x0.8Scheibe

…………………2

T08666 M3 Nylon Nut

M3 Mutter

…………………1

T08674 M3x14 Screw

M3x14Schraube

………1

T08724

Servo Saver Spring

Servo Saver Feder

T08609

Servo Saver-Top

Servo Saver oben

T08609

Servo Saver-Bottom

Servo Saver unten

T08724

Servo Saver Body

Servo Saver Gehäuse

T08666 M3

T08702

Buffer Screw

Schraube

T08702

3.6x7x0.8

T08702

Steering Rack

Lenkstrebe

T02081 3x7x0.8

T08609

Servo Saver-Left

Servo Saver Links

True-to -scale diagram

1:1

Zeichnung in Originalgröße

1

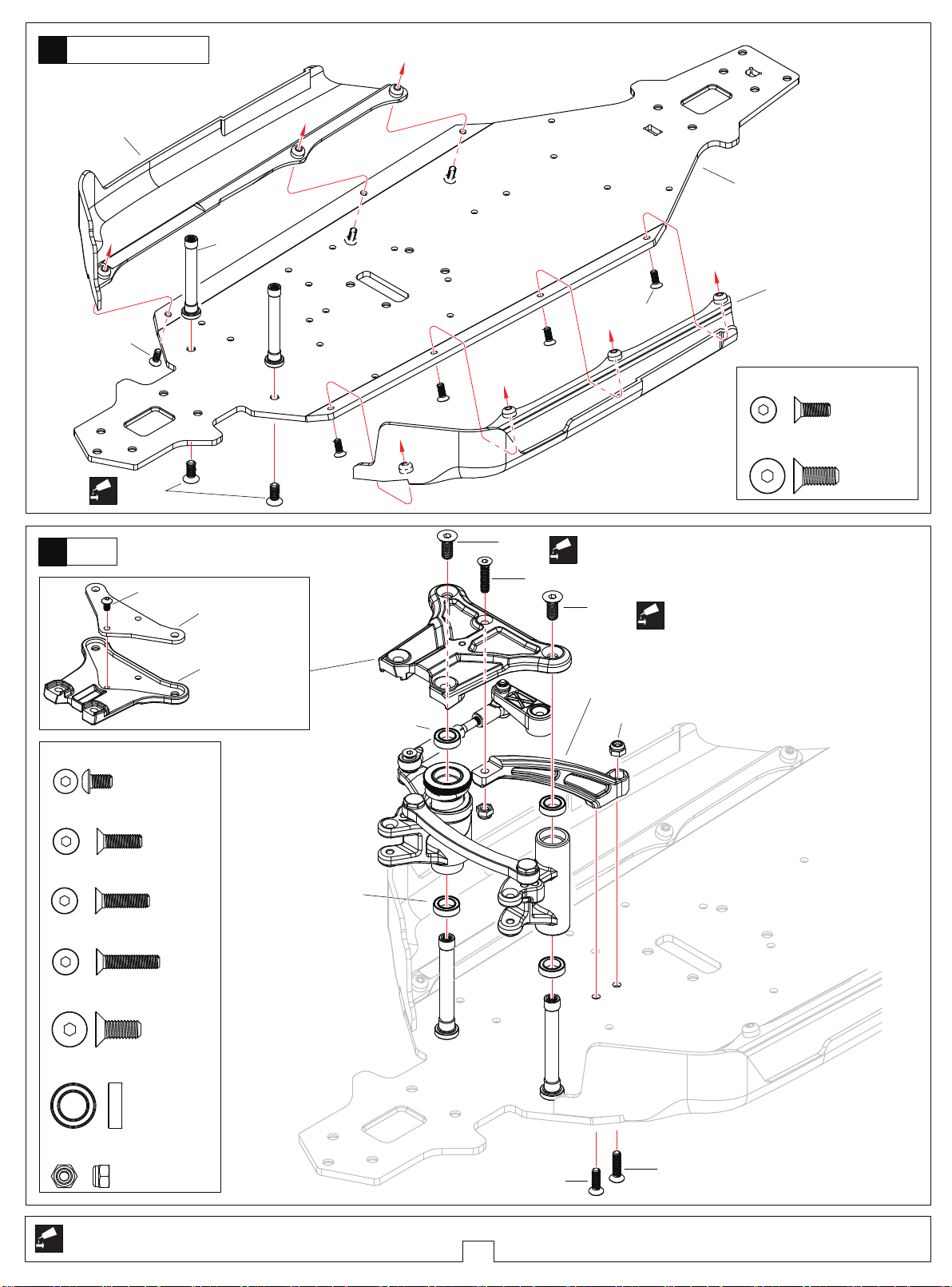

Servo Saver Post/Side Plate

3

Servo Saver

TG8003

Side Plate-Right

Seitenschutz rechts

T08674 M3x8

Bag-A

T08724

Servo Saver Post

Servo Saver Pfosten

Bag-B

T08674
M3x8

T08877

Chassis

Chassisplatte

TG8003

Side Plate-Left

Seitenschutz links

T08674

Screw
Cement

M4x10

Buffer

4

Lenkung

Bag-A

T08673 M3x5

T08673 M3x5 Screw

M3x5 Schraube

………………1

T08674 M3x10 Screw

M3x10 Schraube

…………1

T08674 M3x12 Screw

M3x12 Schraube

…………1

T08674 M3x14 Screw

M3x14 Schraube

T08721

Buffer Plate-Aluminium
Lenkplatte - Alu

T08828

Buffer Plate-Plastic
Lenkplatte - Kunststoff

………1

T08662 6x10x3

T08662 6x10x3

T08674
M4x10

T08674 M3x14

Screw

Cement

T08674
M4x10

T08820

Front Chassis Stiffener

Chassisstrebe vorne

T08666 M3

Screw

Cement

T08674 M3x8 Screw

M3x8Schraube

…………7

T08674 M4x10 Screw

M4x10Schraube

…………2

T08674 M4x10 Screw

M4x10 Schraube

…………2

T08662 6x10x3 Ball Bearing

6x10x3 Kugellager

………………4

T08666 M3 Nylon Nut

M3 Mutter

…………………2

Apply threadlocker(screw cement)

Screw
Cement

Schraubensicherungslack verwenden.

T08674 M3x10

2

T08674 M3x12

Front/Rear Differential

5

Differential vorne/hinten

T08600 5.8x1.9

x2

T08633

20T Diff Gear

20TDiff. Zahnr.

T08633

2.5x11.5 Pin

2.5x11.5 Pin

T08669 6.1x11x0.2

Bag-C

T08633

10T Diff Gear

10TDiff. Zahnr.

T08633 4.1x12x0.2

T08633

Diff Shaft

Diff. Welle

T08633

2.5x11.5 Pin

2.5x11.5 Pin

T08633

20T Diff Gear

20TDiff. Zahnr.

T08669 6.1x11x0.2

T08600

Differential Pads

Diff.-Scheibe

T08636 5.8x1.9

T08636 M3x12

T08600

Differential Housing

Diffgehäuse

T08664 8x16x5

T08708

Diff Connecting Cup

Antriebsmitnehmer

T08600/T08636 5.8x1.9 O-Ring

5.8x1.9 OO-Ring

…………………4

Front Differential Case

6

Diff. Gehäuse vorne

Bag-C Bag-D Bag-E

10000# for Front
5000# for Rear

T08633 4.1x12x0.2 Washer

4.1x12x0.2Scheibe

…………8

T08707

Screw

Cement

M5x4

Oil

T08669 6.1x11x0.2 Washer

6.1x11x0.2Scheibe

T08707

Center Connecting Cup

Wellenmitnehmer

…………4

T08636

43T Diff Gear

43TDiff. Zahnr.

T08664 8x16x5

T08708

Diff Connecting Cup

Diff Mitnehmer

T08664 8x16x5 Ball Bearing

8x16x5 Kugellager

x2

………4

T08636 M3x12 Screw

M3x12Schraube

……8

T08601

Differential Case

Diff. Gehäuse

T08663 6x13x5

T08663
6x13x5

T08636

10T Gear

10T Zahnrad

Apply threadlocker(screw cement)

Screw

Cement

Schraubensicherung verwenden

T08673 M3x16

T08304

13.1x15.9x0.2

Assemble as many times as specified

x2

In angegebener An- zahl fertigen.

3

T08601

Differential Case

Diff. Gehäuse

T08663 6x13x5 Ball Bearing

6x13x5 Kugellager

………4

T08304 13.1x15.9x0.2 Washer

13.1x15.9x0.2 Scheibe

…………4

T08673 M3x16 Screw

M3x16 Schraube

……4

T08707 M5x4 Screw

M5x4 Schraube

………………2

Front Swaybar

7

Stab. vorne

Bag-D

T08756 M3x3

Screw
Cement

T08674 M2.5x8 Screw

M2.5x8Schraube

………………3

T08601/T08756 M3x3 Screw

M3x3Schraube

……………………4

T08892 6.8 Ball stud

6.8Kugelkopf

…………………2

T08720 6.8 Ball stud

6.8Kugelkopf

…………………2

T08760 6.8 Ball End

6.8Kugelpfanne

………………2

T08601

Swaybar Mount

Stab. Halter

T08601 M2.5x8

T08601 M3x3

Front Hub Carrie

8

Hub vorne

T08703

95.5mm Front CVD

95.5mm CVD vorne

T08703 5x8.5

T08601 M2.5x8

Bag-D

T08601 M2.5x8

T08601 M3x3

T08703 2.5x12.8

T08703

CVD Connecting Cup

CVD Radachse

T08603

T08756 M3x3

Screw
Cement

T08647

Front Swaybar

Stabilisator vorne

Left

Front Hub Carriers 12 Degree

12 Grad Hub vorne

Right

Steering Block-Left

Lenkhebel links

T08603

King Pin Bushing

Hub Einsatz

x2

T08892

T08760

T08604

Steering Block-Right

Lenkhebel rechts

T08720

T08703 2.5x12.8 Pin

2.5x12.8Pin

………………2

T08665 13x19x4 Ball Bearing

13x19x4Kugellager

………2

T08664 8x16x5 Ball Bearing

8x16x5Kugellager

………2

Assemble both Left and Right

L

Links und Rechts fertigen

R

T08703 5x8.5 CVD Shaft

5x8.5 CVD Welle

……………………2

T08603 King Pin Bushing

Hub Einsatz

……………4

T08933 2.5x16.8 Pin

2.5x16.8Pin

……………2

T08703 M4x4 Screw

M4x4Schraube

…………………2

T08673 M4x14 Screw

M4x14Schraube

……4

Assemble as many times as specified

x2

In angegebener Anzahl fertigen

T08673 M4x14

L

R

4

T08665
13x19x4

T08664 8x16x5

T08933

Wheel Hex Hub

Radmitnehmer

T08933 2.5x16.8

T08703
M4x4

Front Hub Carrier

9

Achsschenkelh. V.

Bag-D

T08675 M4x10 Screw

T08607 Front Hub Carrier Bushing

T08673 M4x16 Screw

10

M4x10 Schraube

……………2

Querl. Halter einsatz

M4x16 Schraube

Front Suspension

Aufhängung vorne

………4

……4

Bag-D

T08675 M4x10

L

R

T08673 M3x16

T08607

Front Lower Arm

Querlenker vorne unten

T08607

Front Hub Carrier Bushing

Querl. Halter einsatz

T08673 M4x16

T08673 M4x16

T08645 4x73 Arm Pin

4x73 Querlenkerwelle

……2

T08674 M3x35 Screw

M3x35 Schraube

T08645 4x73

Assemble both Left and Right

L

Links und Rechts fertigen

R

T08674 M3x35

T08710

Front Arm Mount-F

Querlenkerhalter V/V

T08827

Front Arm Mount-R

Querlenkerhalter V/H

T08645 4x73

5

T08674 M3x16

…………2

T08674 M3x16 Screw

M3x16 Schraube

………2

T08673 M3x16 Screw

M3x16 Schraube

……2

T08673 M3x16

Front Shock Tower

11

Dämpferbrücke V

T08052

Shock Mount

Dämpferhalter

Bag-D

T08052 M4

T08673 M3x12

T08673 M3x12 Screw

12

T08760

7.8 Ball End-Front Upper

7.8 Kugelpfanne

M3x12 Schraube

……4

Front Upper Turnbuckle

Gewindestange vorne

T08893

7.8 Ball stud

7.8 Kugelkopf

T08052 M4 Nylon Nut

M4 Mutter

………2

Bag-D

5mm

T08898

5x58 Turnbuckle

5x58 Gewindestange

T08881

Front Shock Tower

Dämpferbrücke vorne

T08894

7.8 Ball stud

7.8 Kugelkopf

1:1 x1

1:1 x1

Front Upper-Left

Vorne oben L

▲Projection.Note direction

Richtung beachten

Front Upper-Right

Vorne oben R

Approx.32mm

Ca.32mm

Approx.32mm

Ca.32mm

T08898 5x58 Turnbuckle

1:1

5x58 Gewindestange

True-to -scale diagram

Originalgröße

T08760

7.8 Ball End-Front Upper

7.8 Kugelpfanne

Assemble as many times as specified

x1

In angegebener Anzahl fertigen

▲Projection.Note direction

Richtung beachten

T08894 7.8 Ball stud

7.8 Kugelkopf

………2 ……………2 ……………2

6

T08893 7.8 Ball stud

Apply threadlocker(screw cement)

Screw

Cement

Schraubensicherungslack verwenden

7.8 Kugelkopf

T08760 7.8 Ball End-Front Upper

7.8 Kugelpfanne

…………4

Steering Turnbuckle

13

Gewindest. Lenkung

Bag-D

T08890

6.8 Ball stud

6.8 Kugelkopf

T08891

6.8 Ball stud

6.8 Kugelkopf

5mm

T08896

4x53 Turnbuckle

4x53 Gewindestange

T08760

6.8 Ball End-Steering

6.8 Kugelfpanne

1:1 x1

1:1 x1

Steering-Left

Lenkung links

▲Projection.Note direction

Steering-Right

Lenkung rechts

Approx.27mm

ca.27mm

Richtung beachten

Approx.27mm

ca.27mm

T08760

6.8 Ball End-Steering

6.8 Kugelfpanne

T08896 4x53 Turnbuckle

14

Front Upper Turnbuckle-Right

Gewindestange-vorne rechts

4x53 Gewindestange

Front Upper/Steering Turnbuckle

Gewindestange vorne oben

T08890 6.8 Ball stud

6.8 Kugelkopf

………2 ……………2 ……………2

T08891 6.8 Ball stud

Bag-D

T08674 M3x16

Steering Turnbuckle-Right

Gewindestange-rechts

T08666 M3

T08666 M3

▲Projection.Note direction

Richtung beachten

T08760 6.8 Ball End-Steering

6.8 Kugelkopf

T08676 M3x20 Screw

M3x20 Schraube

T08676 M3x25 Screw

M3x25 Schraube

Front Upper Turnbuckle-Left

Gewindestange-oben links

6.8 Kugelfpanne

……2

……2

……………4

T08674 M3x16 Screw

M3x16 Schraube

……2

T08666 M3 Nylon Nut

M3 Mutter

……………6

T08674 M3x16

T08676 M3x25

True-to -scale diagram

1:1

Originalgröße

T08666 M3

T08676 M3x20

Assemble as many times as specified

x1

In angegebener Anzahl fertigen

7

Steering Turnbuckle-Left

Gewindestange-links

T08676 M3x25

T08666
M3

Front Suspension

15

Aufh. vorne

Bag-D

T08674 M3x18

T08674 M4x10

T08674 M3x18

T08829

Front Bumper Plate-Lower

Rannschutz vorne unten

Solid Axle Gear Set

16

Starrachs - Getriebe

T08664 8x16x5 Ball Bearing

8x16x5 Kugellager

………2

T08853/T08867 M5x4 Screw

M5x4 Schraube

……………………4

TG8030 M3x6 Screw

M3x6Schraube

…………………3

T08666 M4

Bag-C

Screw

Cement

T08674
M4x14

T08674
M4x10

T08867
M5x4

Screw

Cement

T08867
M5x4

T08674
M4x14

T08666 M4 Nylon Nut

T08674 M3x18 Screw

T08674 M4x10 Screw

T08674 M4x14 Screw

T08879

Screw

Cement

M5x4

T08664
8x16x5

TG8030 M3x6

T08867

Solid Axle Gear Mount

Zahnradhalter

M4 Mutter

………………1

M3x18 Schraube

……2

M4x10 Schraube

…………3

M4x14 Schraube

………4

T08879

Center Connecting Cup

Mitnehmer

T08879

Screw

Cement

M5x4

T08664
8x16x5

T08879

Center Connecting Cup

Mitnehmer

Apply threadlocker(screw cement)

Screw

Cement

Schraubensicherungslack verwenden

T08878

Solid Axle

Starrachse

8

T08823

42T Gear

42Z Zahnrad

Solid Axle Gear Set

17

Starrachs. Set

Bag-C

T08673 M3x10 Screw

M3x10 Schraube

…………4

T08865

Center Differential Plate

Getriebeplatte

T08732

Motor Mount

Motorhalter

T08673
M3x10

Screw

Cement

T08732

Center Differential Mount-Rear

Mitteldiff. halter hinten

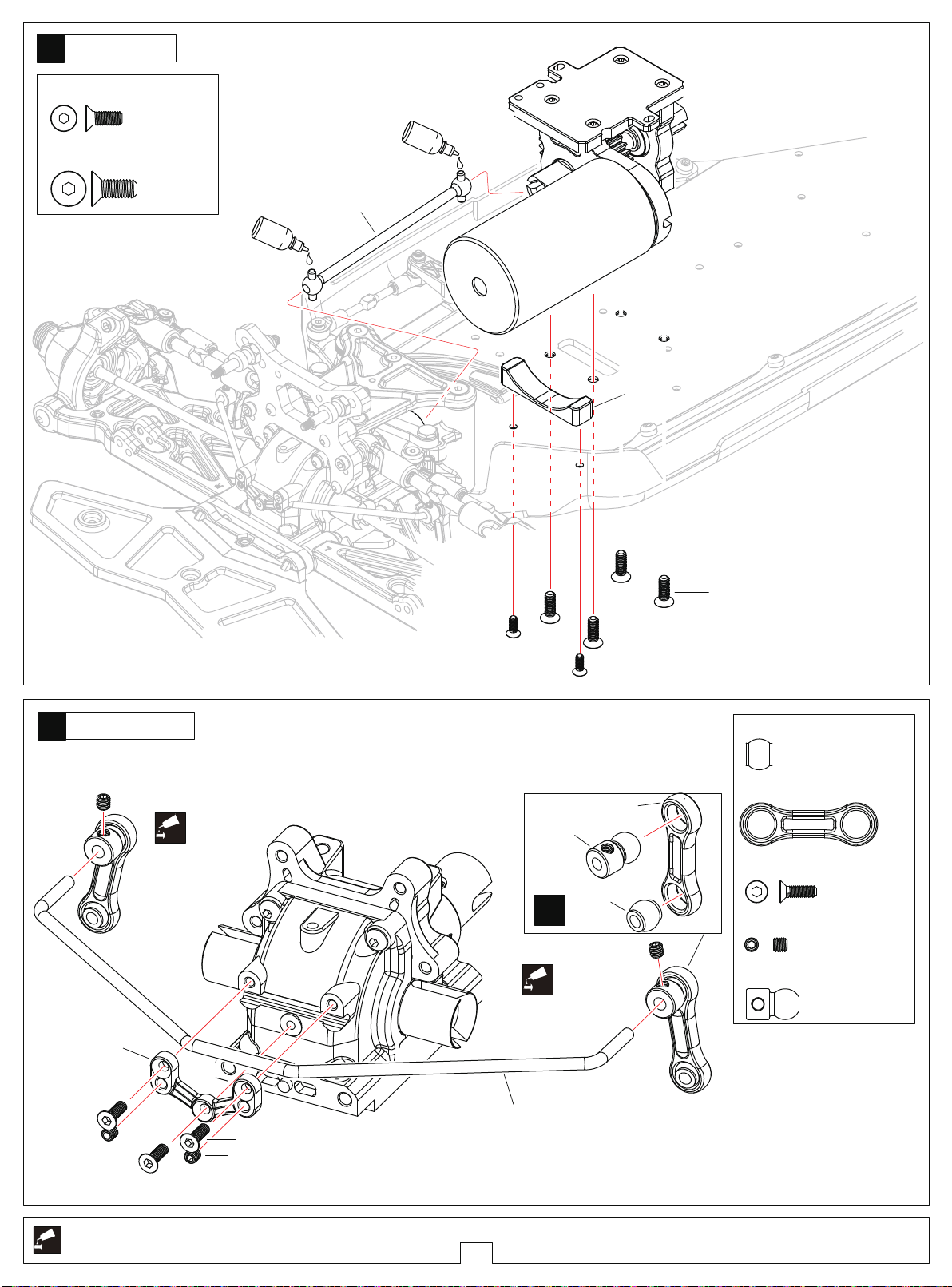

Motor

18

Motor

Bag-C

Motor

Motor

T08732 M3x12 Screw

M3x12 Schraube

……2

T08732 3x7x0.8

T08732 3x7x0.8 Washer

3x7x0.8 Scheibe

………………2

H396 M4x4 Screw

M4x4 Schraube

………1

Tighten the screws with one sheet of paper inserted between both gears.
Um das Ritzelspiel einzustellen, legen sie einen Streifen Papier zwischen
Ritzel und Hauptzahnrad. Ziehen sie dann die Motorschrauben fest!

Apply threadlocker(screw cement)

Screw

Cement

Schraubensicherungslack verwenden

9

T08732 M3x12

Screw

Cement

H396
M4x4

H396

Solid Axle Gear Set

19

Starrachs Set

Bag-C

T08674 M3x8 Screw

M3x8 Schraube

………………2

T08674 M4x10 Screw

M4x10Schraube

……………4

Oil

TG8035

91mm Drive Shaft

91mm Antriebswelle

Oil

T08820

Motor Mount

Motorhalter

Rear Differential Case

20

Diff. Gehäuse hinten

T08601

Swaybar Mount

Stabi. Halter

Bag-E

T08892 M3x3

Screw

Cement

T08760

T08892

T08720

x2

T08892 M3x3

Screw
Cement

T08674 M3x8

T08674 M4x10

T08720 6.8 Ball stud

6.8 Kugelkopf

………………………2

T08760 6.8 Ball End

6.8 Kugelpfanne

…

T08674 M2.5x8 Screw

M2.5x8Schraube

………………3

T08601/T08892 M3x3 Screw

M3x3Schraube

……………………4

T08892 6.8 Ball stud

6.8 Kugelkopf

…………………2

……2

T08601 M3x3

Apply threadlocker(screw cement)

Screw
Cement

Schraubensicherungslack verwenden

T08601 M2.5x8

T08647

Rear Swaybar

Stabilisator hinten

10

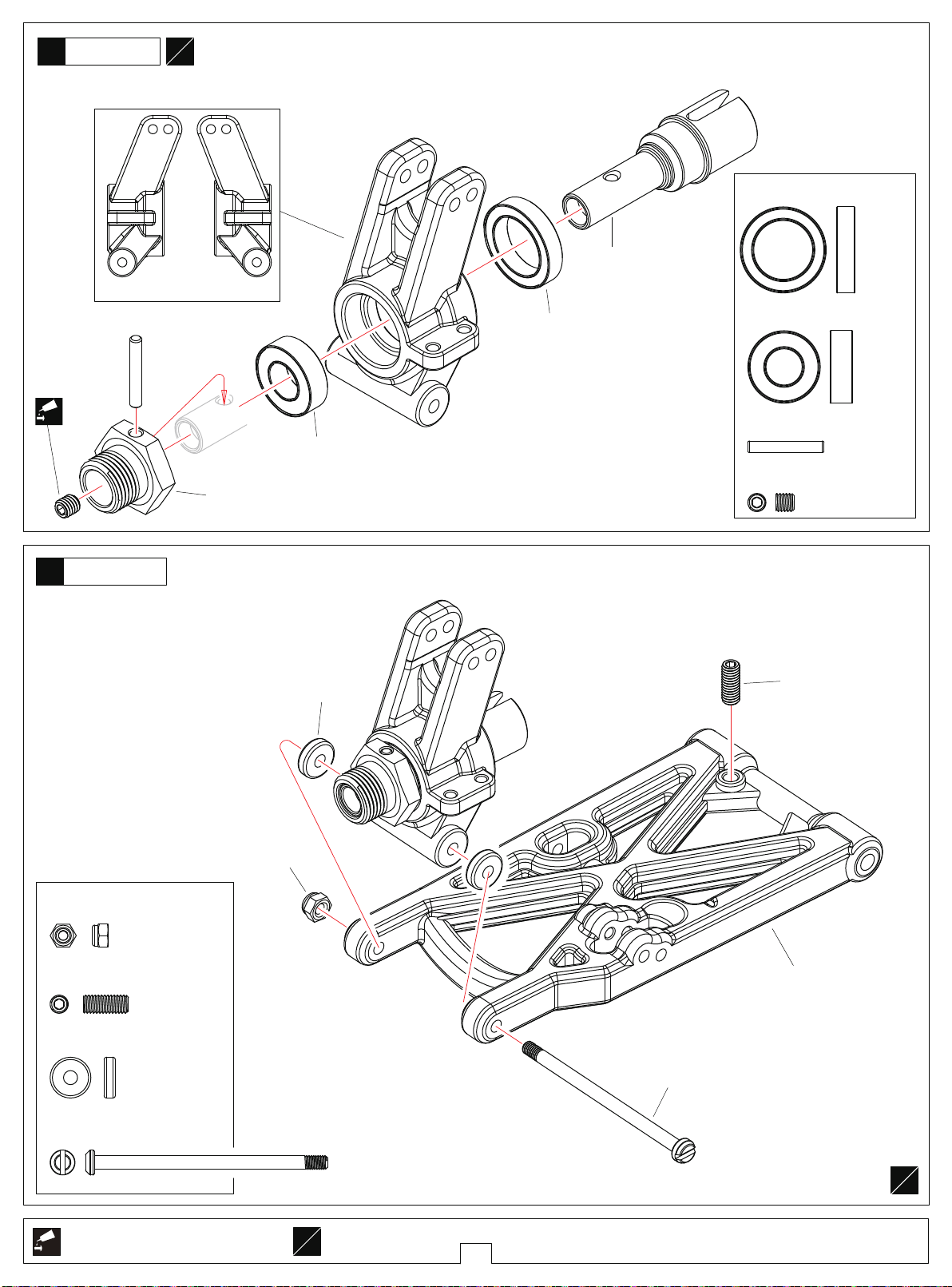

Rear Hub Carrier

21

Radachse hinten

L

R

Bag-E

T08934

2.5x16.8

T08704

Screw
Cement

M4x4

Rear Hub Carrier

22

Radachse hinten

L

T08605

Rear Hub Carriers

Hub hinten

T08934

Wheel Hex Hub

Radmitnehmer

Bag-E

R

T08664 8x16x5

T08704

Rear Wheel Shaft

Radachse hinten

T08665 13x19x4

T08665 13x19x4 Ball Bearing

13x19x4 Kugellager

………2

T08664 8x16x5 Ball Bearing

8x16x5 Kugellager

………2

T08934 2.5x16.8 Pin

2.5x16.8 Pin

………………2

T08704 M4x4 Screw

M4x4 Schraube

……………………2

T08666 M3 Nylon Nut

M3 Mutter

………………2

T08675 M4x10 Screw

M4x10 Schraube

……………2

T08605 3.1x9x2.5 Plastic Washer

3.1x9x2.5 Plastikscheibe

………………4

T08701 3x51.5 Arm Pin

3x51.5 Querl. Welle

T08605 3.1x9x2.5

T08666 M3

T08701 3x51.5

T08675 M4x10

T08608

Rear Lower

Querlenker hinten unten - links

Arm-Left

……………2

Apply threadlocker(screw cement)

Screw

Cement

Schraubensicherungslack verwenden

Assemble both Left and Right

L

L und R fertigen

R

11

L

R

Rear Suspension

23

Aufhängung hinten

T08666 M4 Nylon Nut

M4 Mutter

……………2

Bag-E

Oil

T08705

86mm Drive Shaft

86mm Welle

Oil

T08710

Rear Arm Mount-R

Querlenker halter hinten

T08608

Oil

T08705

86mm Drive Shaft

86mm Welle

T08674 M3x35

T08701 4x77

Oil

T08674 M3x12 Screw

M3x12 Schraube

T08674 M3x35 Screw

M3x35 Schraube

T08701 4x77 Arm Pin

4x77 Querl. Welle

……………2

Rear Shock Tower

24

Dämpferbrücke hinten

…………2

…………2

Bag-E

T08674 M3x12

T08666 M4

T08888

4.1x8x1.0

T08052 M4

T08710

Rear Arm Mount-F

Querlenkerhalter hinten

T08673 M3x16

T08673 M3x16 Screw

M3x16 Schraube

…2

T08052

Shock absorber Mount

Dämpferhalter hinten

T08673
M3x12

T08888 4.1x8x1.0 Washer

4.1x8x1.0 Scheibe

………………2

T08673 M3x12 Screw

M3x12 Schraube

………4

T08052 M4 Nylon Nut

M4 Mutter

……………2

Apply threadlocker(screw cement)

Screw

Cement

Schraubensicherungslack verwenden

12

T08882

Rear Shock Tower

Dämpferbrücke hinten

Rear Upper Turnbuckle

26

Gewindest. hinten oben

Bag-E

T08760

7.8 Ball End-Rear Upper

7.8 Kugelfpanne hinten oben

1:1 x1

Rear Upper-Left

Oben links

Approx.14mm

Ca.14mm

T08760

7.8 Ball End-Rear Upper

7.8 Kugelpfanne hinten o.

T08893

7.8 Ball stud

7.8 Kugelkopf

T08897 5x40 Turnbuckle

27

5x40 Gewindestange

Rear Upper Turnbuckle

Gewindestangen

5mm

T08894

7.8 Ball stud

7.8 Kugelkopf

T08897

5x40 Turnbuckle

5x40 Gewindestange

T08760 7.8 Ball End-Rear Upper

………2 ………4 ………………2 ……………2

7.8 Kugelpfannen hinten oben

1:1 x1

Rear Upper-Right

Oben rechts

▲Projection.Note direction

Richtung beachten

Approx.14mm

Ca.14mm

▲Projection.Note direction

Richtung beachten

T08894 7.8 Ball stud

7.8 Kugelkopf

T08893 7.8 Ball stud

7.8 Kugelkopf

Bag-E

Rear Upper Turnbuckle-Right

Gewindestange rechts oben

T08666 M3

T08762

Rear Chassis Stiffener Mount

Strebenhalter

T08676 M3x25

T08673
M4x22

T08619

Rear Chassis Stiffener

Chassisstrebe

T08666 M3

T08674 M4x12

T08666
M4

T08666 M3 Nylon Nut

M3 Mutter

T08666 M4 Nylon Nut

M4 Mutter

………………1……………4

Rear Upper Turnbuckle-Left

Gewindestange links oben

T08676 M3x20

T08666 M3

T08673 M4x22 Screw

M4x22 Schraube

T08676
M3x25

………1

True-to -scale diagram

1:1

Abbildung im Original

T08674 M4x12 Screw

Assemble as many times as specified

x1

In angegebener Anzahl fertigen

M4x12 Schraube

……2

13

T08676 M3x20 Screw

M3x20 Schraube

T08676 M3x25 Screw

……2

M3x25 Schraube

……2

Rear Suspension

28

Aufhängung hinten

Bag-E

Oil

T08666 M3

T08880

128mm Drive Shaft

128mm Welle

Oil

T08666 M3 Nylon Nut

M3 Mutter

……………1

T08674 M3x10 Screw

M3x10Schraube

………1

T08674 M3x12 Screw

M3x12Schraube

……1

T08674 M4x14 Screw

M4x14Schraube

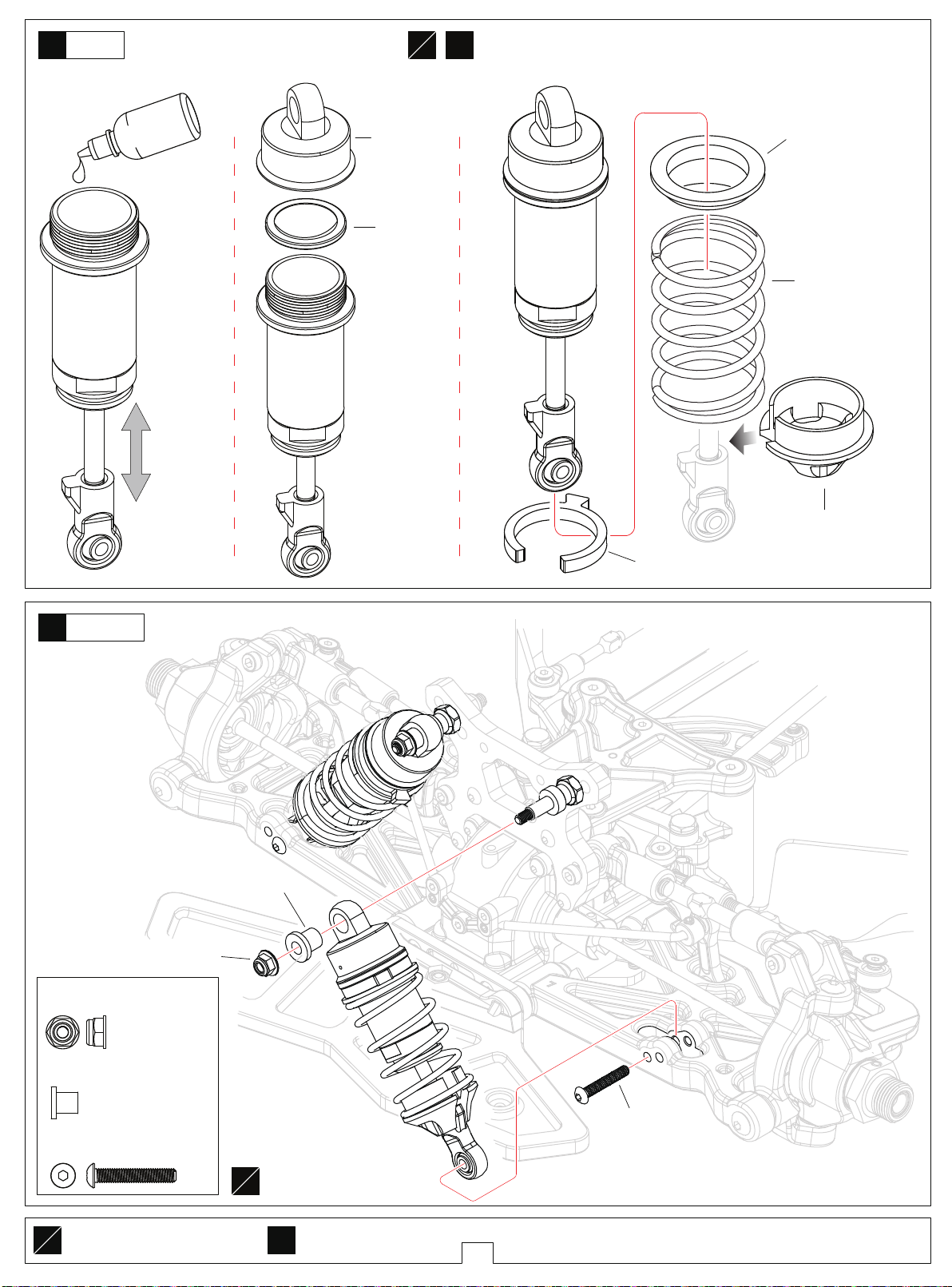

Shock

29

T08885

Dämpfer

Bag-F

1.2mm Plastic Washer

1.2mm Plastik Scheibe

…………………4

T08885

3mm Plastic Washer

3mm Plastik Scheibe

…………………4

T08885 3.8x2.3 O-ring

3.8x2.3 O-Ring

……………………8

T08884 O-ring

O-Ring

…………………4

…4

T08674 M3x12

T08884

Shock Bottom cover

Dämpfer Abschlusskappe

T08885

1.2mm Plastic Washer

1.2mm Plastikscheibe

T08885

3.8x2.3 O-ring

3.8x2.3 O-ring

T08885

3mm Plastic Washer

3mm Plastikscheibe

T08884

O-ring

O- Ring

F

R

T08674 M3x10

x2

T08885 M3

T08885

Shock Piston

Kolbenplatte

T08885 3.1x7x0.4

Front-Short

Vorne kurz

Rear-Long

Hinten lang

T08674
M4x14

T08885 3.1x7x0.4 Washer

3.1x7x0.4 Scheibe

……………………4

T08885 M3 Nylon Nut

M3 Mutter

…………………4

T08720 6.8 Ball stud

6.8 Kugel

………………………4

Assemble both Front and Rear

F

Vorne und hinten fertigen

R

T08884

Front Shock Body-Short

Dämpfergehäuse kurz

Rear Shock Body-Long

Dämpfergehäuse lang

Assemble as many times as specified

x2

In angegebener Anzahl

14

T08885

Front Shock Shaft-Short

Vorne Welle kurz

Rear Shock Shaft-Long

Hinten Welle lang

T08726

Ball End-Short

Kugelpfanne

T08720

6.8 Ball stud

6.8 Kugel

30

Shock

Dämpfer

Bag-F

x2

Front-Short
Rear-Long

F

R

Vorne kurz
Hinten lang

450#

Front-Short

Vorne - kurz

Rear-Long

Hinten - Lang

T08884

Shock Top cover

Dämpferkappe

T08885

Diaphragm

Diaphragma

T08726

Spring Adjuster

Federspanner

T08726

Top Spring Mount

Federführung

T08883

Front Shock Spring-Short

Feder vorne kurz

Rear Shock Spring-Long

Feder hinten lang

T08726

Below Spring Mount

Federteller

Front Shock

31

Dämpfer vorne

Bag-F

T08052 M3

T08052 M3 Flanged Nylon Nut

T08052 Plastic Bushing

T08673 M3x18 Screw

M3 Mutter

…………………2

Plastikeinsatz

………………………2

M3x18 Schraube

……2

T08052

Plastic Bushing

Pl. Einsatz

L

R

T08673 M3x18

Assemble both Front and Rear

F

Vorne und Hinten fertigen.

R

Assemble as many times as specified

x2

In angegebener Anzahl

15

Rear Shock

32

D ämpfer hinten

Bag-F

T08052 M3 Flanged Nylon Nut

M3 Mutter

…………………2

T08052

Plastic Bushing

Plastik Einsatz

T08052 M3

T08052 Plastic Bushing

T08673 M3x18 Screw

33

Plastikeinsatz

………………………2

M3x18 Schraube

Front Bumper

Rammer

Bag-G

T08932

Front Bumper Sponge

Moosgummi Rammer

……2

L

R

T08673 M3x8

T08829

Front Bumper Plate-Upper

Rammschutz oben

T08673 M3x18

Assemble both Left and Right

L

Links und Rechts fertigen

R

T08674 M3x10

T08673 M3x8 Screw

M3x8 Schraube

………………1

T08674 M3x10 Screw

M3x10 Schraube

………………3

16

Rear Bumper Plate

34

Rammschutz hinten

Bag-G

T08666 M4

T08832

Rear Bumper Plate

Rammschutz hinten

35

Body Mount

Karo. Halter

Bag-G

T08833

Body Washer
Karosserie Auflage

T08863
M2.5x15

T08674 M4x12

T08926

Body Washer
Karosseriehalter

T08666 M2.5

T08833

Body Washer
Karosserie
Auflage

T08863
M2.5x15

T08674 M4x12 Screw

M 4 x12 Schraube

…………2

T08666 M4 Nylon Nut

M 4 Mutter

………………2

T08863 M2.5x15 Screw

M2.5x15 Schraube

…………10

T08666 M2.5 Nylon Nut

M2.5 Mutter

………………2

T08863
M2.5x15

T08835

Front Body Mount

Karo. Halter Montage

T08833

Body Column-Long

Karosseriehalter

T08863
M2.5x15

T08835

Rear Body Mount

Karo. Halter Montage

17

17

T08833

Body Column-Short

Karosseriehalter

T08863
M2.5x15

Front Body Mount

18

36

Karo.-halter vorne

Bag-G

T08673 M3x12 Screw

M 3 x12 Schraube

…………2

T08673
M3x12

Rear Body Mount

37

Karo. Halter hinten

Bag-G

T08673 M3x12

T08673 M3x12 S

M3x12

crew

Schraube

…………2

18

Receiver/Servo

38

Servo/Empf.

T02081 3x7x0.8 Washer

3x7x0.8 Scheibe

……………………4

T08673 M3x8 Screw

M3x8 Schraube

Bag

……………1

-B

Bag

-J

Receiver

Empfänger

T08674 M3x8

T08822

T08673 M3x8

T02087

Antenna Pipe

Antennenrohr

T08793 M3x15 Screw

T08674 M3x8 Screw

T08675 M3x5 Screw

39

M3x15 Schraube

M3x8 Schraube

……………1

M3x5 Schraube

…………………1

Servo / Receiver

Servo/Empf.

…………4

Bag-B

T08793
M3x15

T02081
3x7x0.8

Servo

Servo

T08675 M3x5

T08822

Receiver Box

Empfänger Box

T08822

Servo Mount

Servohalter

T08674 M3x10 Screw

M3x10 Schraube

……………5

T08674
M3x10

T08674 M3x10

19

40

Battery

Akku

x2

Bag-B

Battery

X

Akku

T08821

Velcro Tape

Klettband

T08821

Battery Mount

Akkuhalter

Battery

41

Akku

T08674 M3x8 Screw

Bag-B

M3x8 Schraube

………………8

Must be purchased separately

X

Nicht enthalten

Assemble as many times as specified

x2

In angegebener Anzahl

T08674 M3x8

20

Electronic speed controller

42

Fahrtenregler

Bag-J

Electronic speed controller

X

Fahrtenregler

T02087

Double-sided tape

Doppelseitiges
Klebeband

43

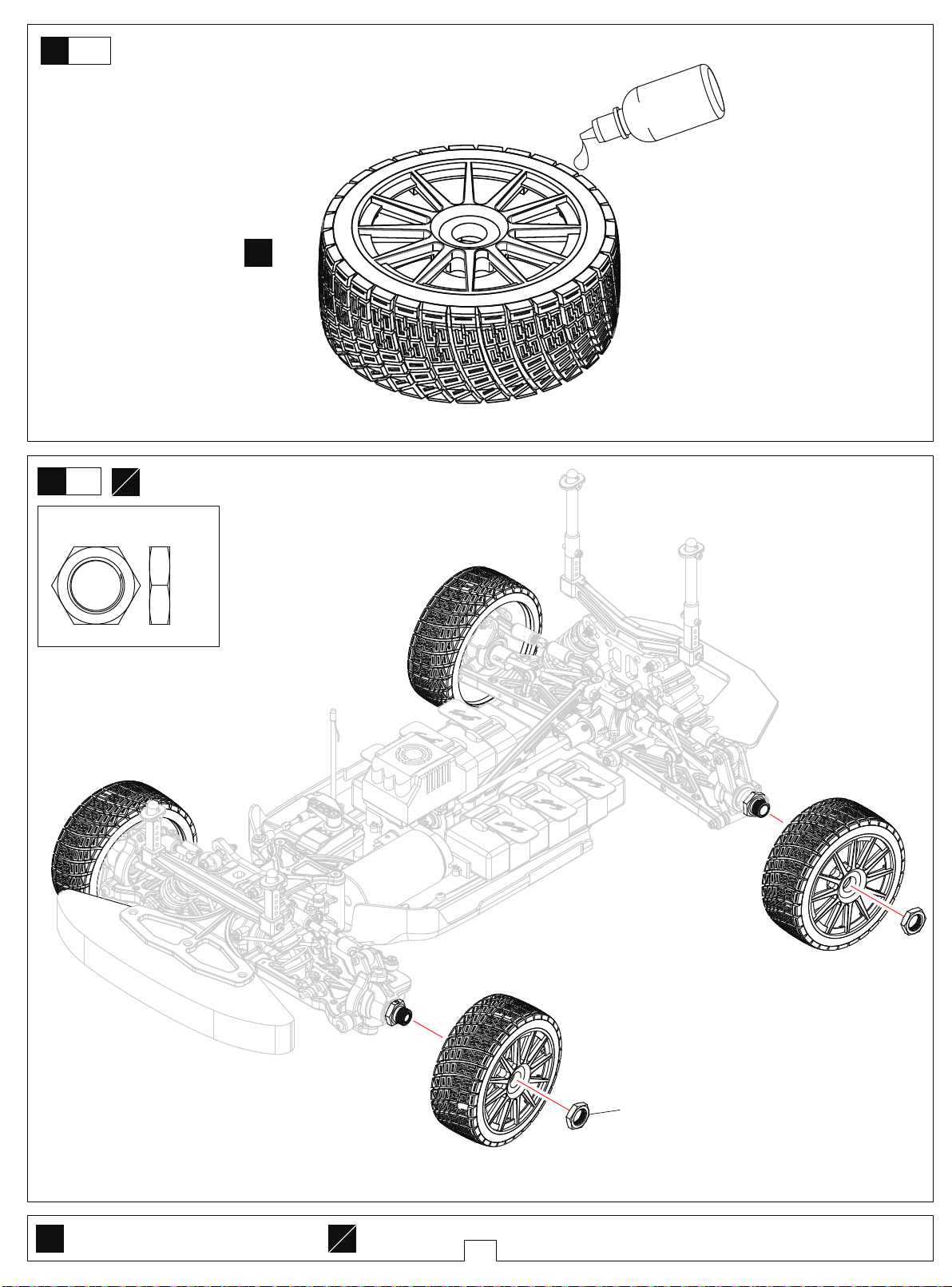

Tyre

Reifen

Bag

T08928

Tyre
Reifen

-H

x4

T08928

Sponge

Einlage

T08912B

Rim
Felge

Must be purchased separately

X

Muss seperat erworben werden

Assemble as many times as specified

x4

x4 zusammenbauen

21

44

22

Glue

胶水

45

Tyre

Reifen

Tyre

Reifen

Bag-H

L

Bag-D Bag-E

R

x4

T08649 17mm Hex Nut

17mm Radmutter

……4

Assemble as many times as specified

x4

x4 zusammenbauen

Assemble both Left and Right

L

L/ R gleich montieren

R

T08913

17mm Hex Nut

17mm Radmutter

46

Body

Karo

Bag-I

T08931

Karosserie Lexan klar

Body-Lexan

Car Light / Wing

47

Spoiler

T08931

Wing

Spoiler

T08931

Wing

Spoiler

Bag-I

Paint the wing from the
inside using spray colors.
Den Spoiler von innen mit
Lexan Sprühfarben lackieren.

23

48

Body

Karo

Bag-J

T08931

Mask sticker

Maskieraufkleber

Mask sticker the windows from the inside.

Kleben Sie die Scheiben mit den beigelegten
Maskieraufklebern ab.

49

Body

Karo

Paint the body shell from the inside
using spray colors.

D Die Karosserie von innen
mit Lexan Sprühfarben
lackieren.

24

50

Wing

Spoiler

Bag-I

T08931 M3

Body

51

T08660 Mid Clip

Bag-J

Karo

Splint medium

……4

T08660

Mid Clip

Splint medium

T08931 M3x6

T08931 M3 Nylon Nut

T08931 M3x6 Screw

M3 Mutter

………..............…4

M3x6 Schraube

…………………4

T08660

Mid Clip

Splint medium

25

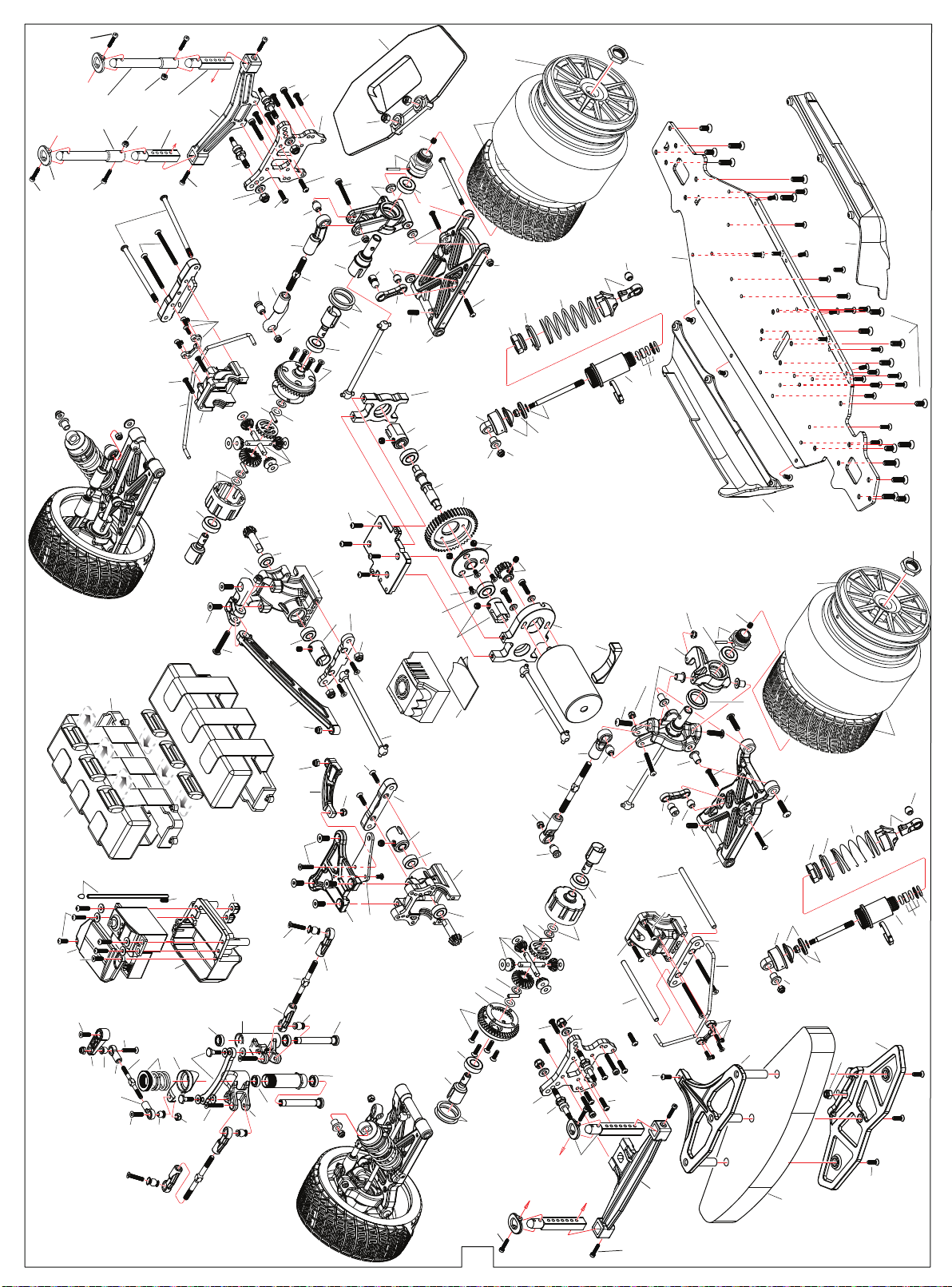

Explooded View

T08833

26

T08863

T08821

T08822

T08863

T02087

T08673

T08674

T08674

T08926

T08863

T08620

T08889

T08701

T08821

T08674

T08760

T08674

T08666

T08674

T08710

T08895

T08833

T08673

T08647

T08821

T08609

T08724

T08889

T08863

T08601

T08664

T08708

T08674

T08675

T08702

T08666

T08835

T08601

T08600

T08662

T08674

T08052

T08888

T08052

T08666

T08673

T08822

T08609

T08673

T08760

T08894

T08600

T08633

T08636

T08760

T08662

T08609

T08676

T08893

T08760

T08666

T08636

T08633

T08663

T08663

T08619

T08666

T08666

T08674

T08674

T08890

T08896

T08674

T08882

T08897

T08820

T08891

T08673

T08666

T08704

T08664

T08636

T08673

T08601

T08707

T08666

T08760

T08724

T08662

T08832

T08666

T08676

T08605

T08304

T08708

T08865

T08710

T08666

T08674

T08674

T08721

T08828

T08934

T08720

T08892

T08760

T08705

T08880

T08704

T08664

T08673

T08675

T08608

T08879

T08827

T08707

T08701

T08732

T08664

T08878

TG8030

T08664

T08879

T02087

T08663

T08664

T08708

T08928

T08884

T08823

T08601

T08663

T08600

T08636

T08304

T08673

T08052

T08867

T08636

T08633

T08669

T08636

T08912B

T08666

T08726

T08884

T08666

T08633

T08885

T08885

H396

TG8035

T08760

T08666

T08894

T08669

T08673

T08881

T08052

T08883

T08885

T08732

T08760

T08898

T08820

T08664

T08600

T08052

T08888

T08726

T08893

T08703

T08708

T08601

T08645

T08674

T08720

T08884

T08666

T08673

T08673

T08673

T08676

T08913

T08877

T08885

T08604

T08603

T08607

T08760

T08892

T08645

T08673

T08666

T08664

T08720

T08675

T08933

T08673

T08607

T08710

T08703

T08665

T08647

T08601

T08673

T08829

TG8003

T08673

T08885

T08884

T08052

T08912B

T08726

T08884

T08885

T08885

TG8003

T08883

T08666

T08726

T08829

T08913

T08928

T08720

T08885

T08884

T08674

T08884

Explosionszeichnung

T08863

T08833

T08863

T08835

T08932

T08674

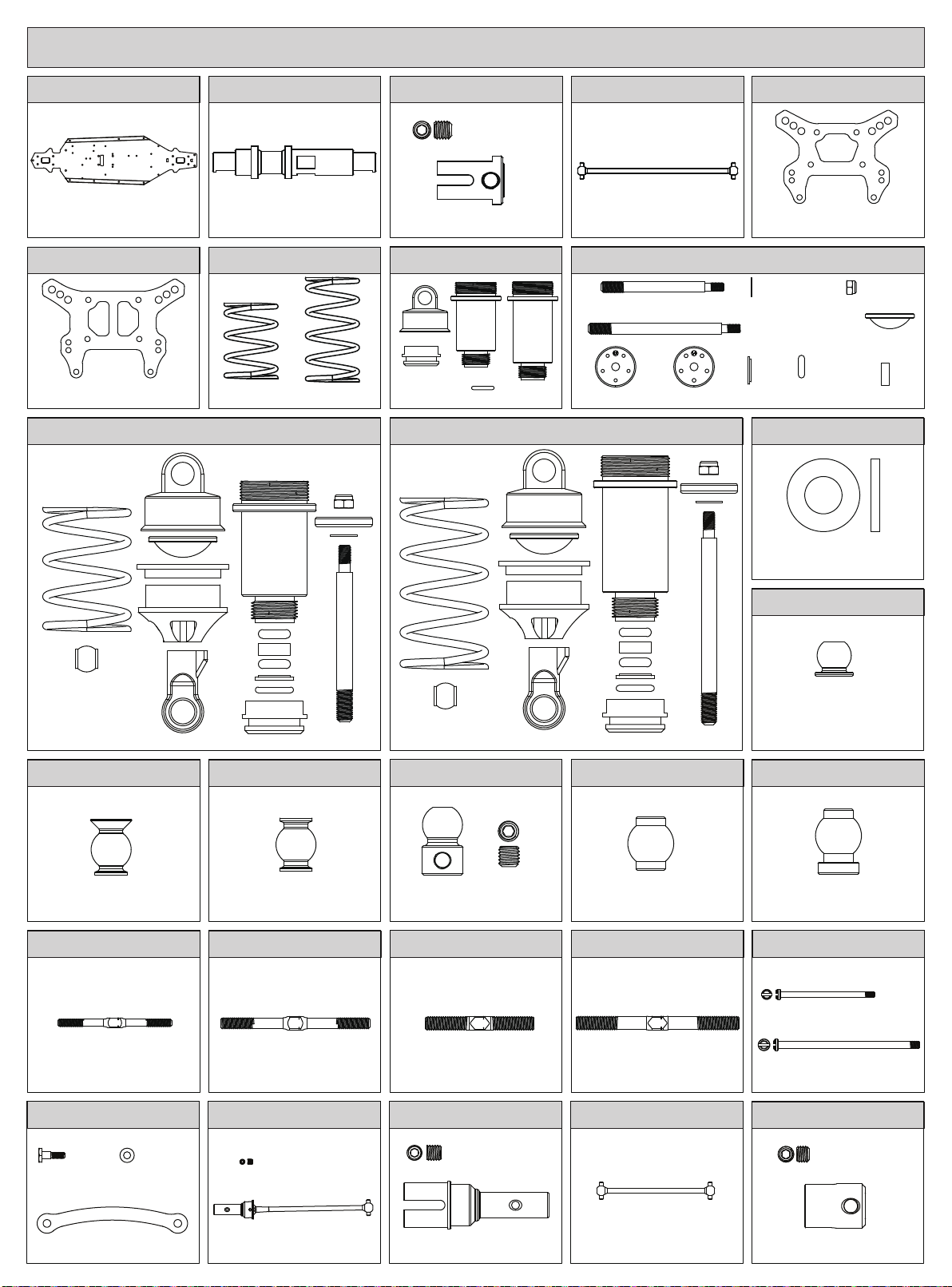

Parts list for GR8LE 1/8 EP 4WD Touring Car-1

GR8LE

T08877

Chassis

Chassis

T08882

1pcs

Rear Shock Tower

Dämpferbrücke hinten

1pcs

T08878

Solid Axle

HZ Achse

T08883

Front Spring

Feder V

2pcs

1pcs

Rear Spring

2pcs

Feder H

T08879

M5x4 Screw

Connecting Cup

Mitnehmer

T08884

4pcs

4pcs

Shock Body

Dämpfergehäuse

T08887T08886

M5x4Schraube

2pcs

4pcs

2pcs

2pcs

2pcs

T08880

128mm Drive Shaft

128mm Welle

T08885

Front Shock Shaft

Welle V

4pcs

Shock Piston-1.2

Kolben-1.2

1pcs

2pcs

4pcs

Shock Piston-1.4

Kolben-1.4

T08881

Front Shock Tower

Dämpferbrücke vorne

3.1x7x0.4 Washer

3.1x7x0.4 Scheibe

4pcs

Rear Shock Shaft

2pcs

Welle H

3.8x2.3 O-ring

4pcs

1.2mm Plastic Washer

1.2mm Plastikscheibe

3.8x2.3 O环

8pcs

T08888

4.1x8x1.0 Washer

4.1x8x1.0 Scheibe

M3 Nylon Nut

M3Mutter

4pcs

Diaphragm

Diaphragma

3mm Plastic Washer

3mm Plastiksch.

6pcs

1pcs

4pcs

4pcs

Front Shock Absorber

Dämpfer vorne

2Set

T08890

6.8 Steering Ball Stud-Black

6.8 Kugelkopf Lenkung

6pcs

T08895

3x45 Turnbuckle-Black

3x45 Gewindestange

2pcs

T08891

6.8 Steering Ball Stud-Black

6.8 Kugelkopf Lenkung

6pcs

Rear Shock Absorber

Dämpfer hinten

T08892 T08893

6.8 Swaybar Ball Stud-Black

6.8 Stabilisator Kugelkopf

6pcs

2Set

M3x3

6pcs

7.8 Arm Ball Stud-Black

7.8 Kugelkopf

6pcs

T08896 T08897 T08898

4x53 Turnbuckle-Black

4x53 Gewindestange

2pcs

5x40 Turnbuckle-Black

5x40 Gewindestange

2pcs

5x58 Turnbuckle-Black

5x58 Gewindestange

2pcs

T08889

5.8 Steering Servo Ball Stud-Black

5.8 Kugelkopf Lenkung

6pcs

T08894

7.8 Arm Ball Stud-Black

7.8 Kugelkopf

6pcs

T08701

3x51.5 Arm Shaft

3x51.5 Querl. Welle

4x77 Arm Shaft

4x77 Querl. Welle

2pcs

2pcs

T08702 T08703

2pcs

Buffer Screw

Schraube

Steering Rack

Lenkstrebe

2pcs

3.6x7x0.8 Washer

3.6x7x0.8 Scheibe

1pcs

M4x4 Screw

M4x4 Schraube

95.5mm Front CVD

95.5mm CVD vorne

2pcs

2pcs

T08704

M4x4 Screw

M4x4 Schraube

Rear Wheel Shaft

Radachser hinten

2pcs

2pcs

T08705

86mm Drive Shaft

86mm Welle

1pcs

T08707

M5x4 Screw

M5x4 Schraube

Center Connecting Cup

Hauptmitnehmer

2pcs

2pcs

Parts list for GR8LE 1/8 EP 4WD Touring Car-2

GR8LE

T08708

Front/Rear Diff Connecting Cup

Diff Mitenehmer

2pcs

T08721

Buffer Plate-Aluminium

Lenkplatte Aluminium

1pcs

TG8035

91mm Drive Shaft

91mm Welle

1pcs

T08710

Front Arm Mount-F

Querl. halter vorn

Front Arm Mount-R

Querl. halter hint.

T08724

1pcs

Servo Saver Set

Servo Saver Set

TG8030

M3x6 Screw

M3x6Schraube

8pcs

1pcs

1pcs

1pcs

2pcs

1pcs

Rear Arm Mount-F

Querl. halter vorn

Rear Arm Mount-R

Querl. halter hint.

T08052

M3
4pcs

4pcs

Shock absorber Mount

D ämpferhalter

H396

16T Pinion Gear

16T Ritzel

4pcs

1pcs

M4x4 Screw

M4x4 Schraube

1pcs

1pcs

M4
4pcs

1pcs

T08719

3.6x7x0.8 Washer

3.6x7x0.8 Scheibe

6pcs

T08726

Top Spring Mount

Federführung

Below Spring Mount

Federteller

6.8x6.3 Ball stud

6.8x6.3 Kugelkopf

Ball End-Short

Kugelpf.kurz

Ball End-Long

Kugelpf. lang

T08732

1pcs

Motor Mount

Motorhalter

4pcs

4pcs

4pcs

4pcs

T08720

6.8 Ball stud-Black

6.8 Kugelkopf

4pcs 4pcs

1mm Adjust Ring

1mm Stellring

4pcs

4pcs

2mm Adjust Ring

2mm Stellring

M3x12 Screw

M3x12 Schraube

2pcs

3x7x0.8 Washer

3x7x0.8Scheibe

2pcs

4pcs

3mm Adjust Ring

3mm Stellring

4pcs

5mm Adjust Ring

5mm Stellring

1pcs

Center Differential Mount

Mittel-Diff. Halter

T08823

1pcs

42T Gear

42T Z-Rad

T08832

1pcs

Rear Bumper Plate

Rammschutz hinten

T08863

M2.5x15 Cup Head Hex Screw

M2.5 x15 6- KantSchraube

8pcs

T08827

1pcs

Arm Mount Front-R

Querlenkerhalter V/H

T08828

Aluminium Buffer Plate-Black

Alueinsatz

T08833 T08835

1pcs

1pcs

Body Mount

Karosseriehalter

T08867

Solid Axle Gear Mount

Hauptzahnradhalter

2pcs

2pcs

Body Column Set

Karosseriehalter

T08865

Center Diff Upper Plate

Reglerplatte

4pcs

4pcs

1pcs

Buffer Plate-Plastic

Lenkplatte

1pcs

1pcs

M5x4 Screw

M 5x4 Schraube

2pcs

1pcs

T08829

Front Bumper Plate

Rammschutz

T08912B

T08600

Differential Housing

Diff. - Gehäuse

O-ring

O-Ring

1pcs

1pcs

1pcs

1pcs

Rim

Felgen

2pcs

Differential Pads

Diff.- Dichtung

1pcs

T08932

Front Bumper Sponge

Moosgummi Rammer

1pcs

T08928

Tyre

2pcs

Reifen

T08601

1pcs

Differential Case

Diff. Box

1pcs

Tyre Sponge

Einlage

Swaybar Mount

Stabi. halter

1pcs

M2.5x8
3pcs

M3x3 2pcs

2pcs

T08603

King Pin Bushing

Hub Spacer

Front Hub Carriers 12 Degree

12° Hubs vorne

4pcs

1pcs

1pcs

T08604

Left 1pcs

Steering Block

lenkhebel

Right 1pcs

T08605

Left 1pcs

Rear Hub Carriers

Hubs hinten

Right 1pcs

Washer

T08607 T08608

Left 1pcs

4pcs

Front Lower Arm

Querlenker vorne

Right 1pcs

4pcs

Front Hub

Carrier Bushing

Rear Lower Arm

Querlenker hinten

Left 1pcs

Right 1pcs

2pcs

Parts list for GR8LE 1/8 EP 4WD Touring Car-3

GR8LE 1/8

T08619

Front Chassis Stiffener

Chassisstrebe vorne

1pcs

1pcs

T8 Rear Chassis Stiffener

T8 Chassisstrebe hinten

T08637

2.5x16.8 Pin

2.5x16.8 Pin

4pcs

T08662

6x10x3 Ball Bearing

6x10x3 Kugellager

6pcs

T08620

1pcs 1pcs 1pcs

1pcs 1pcs 1pcs

Servo Arm

Servohornset

T08645

T08633

20T Diff Gear

20T Zahnrad

10T Diff Gear

10T Zahnrad

4pcs

T08647

2pcs

Diff Shaft

Welle

2pcs

4pcs

4.1x12x0.2 Washer

4.1x12x0.2 Scheibe

T08934

1pcs

1pcs

Wheel Hex Hub

Mitnehmer

4x73 Arm Shaft

4x73 Querlenkerwelle

2pcs

Front/Rear Swaybar

Stabilisator vorne/hinten

17mm Hex Nut

17mm Mutter

T08663 T08664 T08665

6x13x5 Ball Bearing

6x13x5 Kugellager

6pcs 6pcs 6pcs

8x16x5 Ball Bearing

8x16x5 Kugellager

13x19x4 Ball Bearing

13x19x4 Kugellager

2pcs

2.5x11.5 Pin

2.5x11.5 Pin

2pcs

6.1x11x0.2 Washer

6.1x11x0.2 Scheibe

2pcs

2.5x16.8 Pin

2.5x16.8 Pin

2pcs

2pcs

T08636

M3x12 Screw

M3x12 Schraub.

4pcs

O-ring

O-Ring

1pcs

1pcs

10T Gear

10T Kegelritzel

T08933

Wheel Hex Hub

Mitnehmer

17mm Hex Nut

17mm Mutter

T08666

6pcs

M2.5 Nylon Nut

M2.5 Mutter

6pcs

M3 Nylon Nut

M3 Mutter

43T Front/Rear Diff Gear

43T Tellerrad

2pcs

2.5x16.8 Pin

2.5x16.8 Pin

2pcs

M3.5 Nylon Nut

M3.5 Mutter

M4 Nylon Nut

M4 Mutter

1pcs

2pcs

6pcs

6pcs

T08668

4.1x12x0.2 Washer

4.1x12x0.2 Scheibe
6pcs

T08673

M3x5 Screw

M3x5 Schraube

8pcs

M3x6 Screw

M3x6 Schraube

8pcs

M3x8 Screw

M3x8 Schraube

T08674

M2.5x8 Screw

M2.5x8 Schraube

M3x8 Screw

M3x8Schraube

8pcs

M3x10 Screw

M3x10 Schraube

8pcs

8pcs

8pcs

T08669

6.1x11x0.2 Washer

6.1x11x0.2Scheibe
12pcs

M3x10 Screw

M3x10 Schraube

8pcs

M3x12 Screw

Schraube
M3x12 Schraube

8pcs

M3x16 Screw

M3x16 Schraube

8pcs

M3x12 Screw

M3x12 Schraube

M3x14 Screw

M3x14 Schraube

M3x15 Screw

M3x15 Schraube

8pcs

8pcs

8pcs

86001

3.1x7x0.4 Washer

3.1x7x0.4 Scheibe
6pcs

M3x18 Screw

M3x18 Schraube

8pcs

M3x30 Screw

M3x30 Schraube

8pcs

M3.5x25 Screw

M3.5x25 Schraube

8pcs

M3x16 Screw

M3x16 Schraube

M3x18 Screw

M3x18 Schraube

3x7x0.8 Washer

3x7x0.8 Scheibe

10pcs

8pcs

8pcs

M3x35 Screw

M3x35 Schraube

M4x10 Screw

M4x10 Schraube

8pcs

M4x14 Screw

M4x14 Schraube

8pcs

T08304T02081

13.1x15.9x0.2 Washer

13.1x15.9x0.2 Scheibe

8pcs

M4x16 Screw

M4x16 Schraube 8pcs

6pcs

M4x22 Screw

M4x22 Schraube 8pcs

M4x10 Screw

M4x10Schraube

M4x12 Screw

M4x12Schraube

8pcs

8pcs

M4x14 Screw

M4x14Schraube

8pcs

T08675

M3x3 Screw

M3x3 Schraube

M3x5 Screw

M3x5 Schraube

M4x4 Screw

M4x4 Schraube

M5x4 Screw

M5x4 Schraube

8pcs

8pcs

8pcs

M4x10 Screw

M4x10 Schraube

8pcs

8pcs

T08676

M2.5x8 Screw

M2.5x8 Schraube

8pcs

M2.5x18 Screw

M2.5x18 Schraube

8pcs

M3x10 Screw

M3x10 Schraube

8pcs

M3x12 Screw

M3x12 Schraube

8pcs

M3x14 Screw

M3x14 Schraube

8pcs

M3x18 Screw

M3x18 Schraube

8pcs

M3x20 Screw

M3x20 Schraube

M3x25 Screw

M3x25 Schraube

8pcs

T02087

8pcs

Double-sided tape

Doppels. Klebeband

Antenna cover

Ant. Kappe

Antenna pipe

Antennenrohr

1pcs

1pcs

1pcs

Parts list for GR8LE 1/8 EP 4WD Touring Car-4

GR8LE 1/8 电动四驱房车配件包-4

T08678

5.8x1.9 Diff O-ring

5.8x1.8 Diff O-ring

6pcs

T08762

1pcs

Rear Chassis Stiffener Mount

Chassisstrebe Halter hinten

Left 1pcs

Top 1pcs

T08786

T08787

T08789

T08790

T08791

T08792

T08793

T08794

T08795

T08797

T08799

T08800

T08801

T08802

T08803

T08804

T08805

T08806

T08807

T08808

T08809

T08810

T08811

T08812

T08813

T08679

1mm Plastic Washer

1mm Pl. Scheibe

2.75mm Plastic Washer

2.75mm Pl. Scheibe

4pcs

3.3x1.9 O-ring

3.3x1.9 O-Ring

T08760

2pcs

6.8 Ball End-Swaybar

6.8 Kugelpfanne

Bottom
1pcs

5.8 Ball End-Steering Servo

5.8 Kugelpfanne

M2.5 Nylon Nut

M2.5 Mutter

M3.5 Nylon Nut

M3.5 Mutter

M3x6 Button Head Hex Screw

M3x6 Linsenkopfschraube

M3x8 Button Head Hex Screw

M3x8Linsenkopfschraube

M3x10 Button Head Hex Screw

M3x10Linsenkopfschraube

M3x12 Button Head Hex Screw

M3x12Linsenkopfschraube

M3x15 Button Head Hex Screw

M3x15Linsenkopfschraube

M3x16 Button Head Hex Screw

M3x16Linsenkopfschraube

M3x18 Button Head Hex Screw

M3x18Linsenkopfschraube

M3.5x25 Button Head Hex Screw

M3.5x25Linsenkopfschraube

M4x14 Button Head Hex Screw

M4x14Linsenkopfschraube

M4x16 Button Head Hex Screw

M4x16Linsenkopfschraube

M4x22 Button Head Hex Screw

M4x22Linsenkopfschraube

M2.5x8 Flat Head Hex Screw

M2.5x8 Senkkopfschraube

M3x8 Flat Head Hex Screw

M3x8 Senkkopfschraube

M3x10 Flat Head Hex Screw

M3x10 Senkkopfschraube

M3x12 Flat Head Hex Screw

M3x12 Senkkopfschraube

M3x14 Flat Head Hex Screw

M3x14 Senkkopfschraube

M3x15 Flat Head Hex Screw

M3x15 Senkkopfschraube

M3x16 Flat Head Hex Screw

M3x16 Senkkopfschraube

M3x18 Flat Head Hex Screw

M3x18 Senkkopfschraube

M3x35 Flat Head Hex Screw

M3x35 Senkkopfschraube

M4x10 Flat Head Hex Screw

M4x10 Senkkopfschraube

M4x12 Flat Head Hex Screw

M4x12 Senkkopfschraube

M4x14 Flat Head Hex Screw

M4x14 Senkkopfschraube

1pcs

4pcs

8pcs

2pcs

6pcs

6pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

T08750

Buffer Screw

Schraube

2pcs

2pcs

2pcs

T08814

T08815

T08816

T08819

84002

83001

T08219

T08220

511129

511190

84001

87004

87006

T08844

Front Shock Body-Short

D ämpfergehäuse kurz

T08846

3x7x0.8 Washer

3x7x0.8 Scheibe

2pcs

7.8 Ball End-Rear Upper

7.8 Kugelpfanne

6.8 Ball End-Steering

6.8 Kugelpfanne

7.8 Ball End-Front Upper

7.8 Kugelpfanne

(16mm
Shock)

2pcs

(16mm
Shock)

Front Shock Spring

Feder vorne

Rear Shock Spring

Feder hinten

2pcs

T08751 T08752

Front Hub Carrier Bushing

Hub Abstandshalter

4pcs

T08820

1pcs

1pcs

Motor Mount

Motorhalter

Front Chassis Stiffener

Chassstrebe vorne

M3x5 Set Screw

M3x5 Madenschraube

M4x10 Set Screw

M4x10 Madenschraube

M5x4 Set Screw

M5x4 Madenschraube

M3x25 Cap Head Screw

M3x25Rundkopfschraube

M4x4 Set Screw

M4x4 Madenschraube

M3x12 Cap Head Screw

M3x12Rundkopfschraube

M3x14 Cap Head Screw

M3x14Rundkopfschraube

M3x18 Cap Head Screw
M3x18

Rundkopfschraube

Mid Clip

Splinte medium

Small Clip

Splinte klein

M3x3 Set Screw

M3x3 Madenschraube

M3 Nylon Nut

M3Mutter

M4 Nylon Nut

M4Mutter

OP

2pcs

2pcs

2pcs

2pcs

OPOP

2pcs

2pcs

Rear Shock Body-Long

D ämpfergehäuse lang

T08622

Ball End

Kug.Pf.

Spring Mount

Federteller

T08625

4pcs

4pcs

M4x16

4pcs

36mm

42mm

T8E Center Differential Plate

T8E Reglerhalter

1pcs

1pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

8pcs

10pcs

10pcs

8pcs

6pcs

6pcs

2pcs

(16mm
Shock)

(16mm
Shock)

2pcs

2pcs

2pcs

6.8 Ball stud

6.8 Kugelk.

4pcs

Ball stud

Kugelkopf

OP

2pcs

2pcs

OP

4pcs

4pcs

King Pin Bushing

Abstandhalter

4pcs

T08821

Battery Mount

Akkuhalter

Velcro Tape

Klettband

T08822

Receiver Box

1pcs

Empf.box

T08842

1pcs

Front Shock Tower

D ämpferbrücke vorne

T08843

1pcs

Rear Shock Tower

D ämpferbrücke hinten

T08845

4pcs

Front Shock Shaft

Welle kurz

Rear Shock Shaft

Welle lang

T08627

Diaphragm

Diaphragma

1mm Plastic Washer

1mm Plastikscheibe

2.75mm Plastic Washer

2.75mm Pl. scheibe

3.3x1.9 O-ring

3.3x1.9 O-Ring 8pcs

Shock Piston

Kolben 4pcs

M4x14

4pcs

2pcs

6pcs

Receiver Cover

Empf.box Deckel

1pcs

2pcs

1mm

2pcs

1.5mm

2pcs

2mm

Servo Mount

Servohalt.

(For 16mm
Shock)

(For 16mm
Shock)

(16mm
Shock)

4pcs

2pcs

2pcs

(16mm
Shock)

4pcs

1pcs

OP

OP

OP

OP

4pcs

4pcs

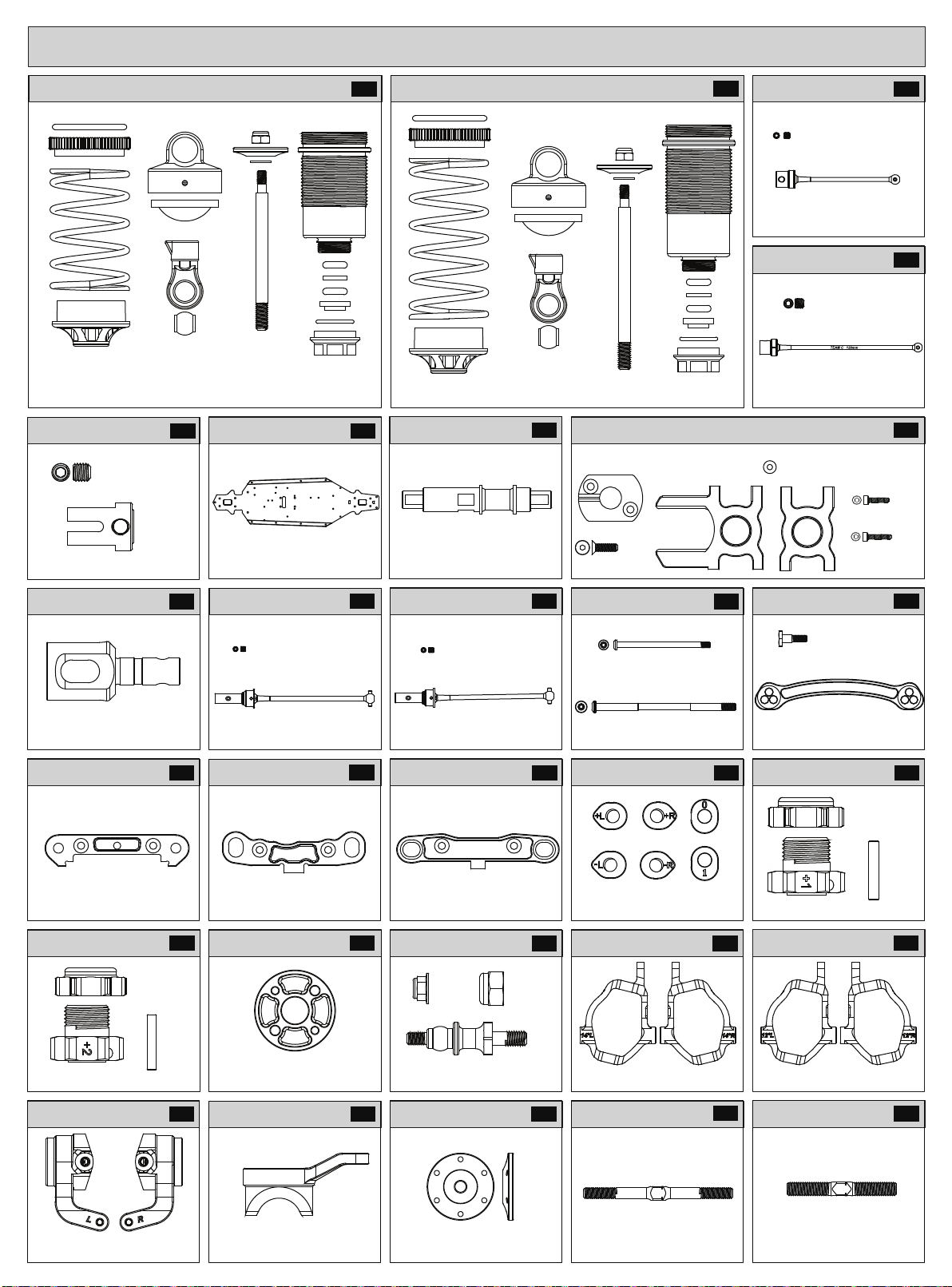

Parts list for GR8LE 1/8 EP 4WD Touring Car-5

T08847

T08853

Connecting Cup

Mitnehmer

(16mm
Shock)

Front Shock Absorber

D ämpfer vorne

M5x4 Screw

M 5x4 Schraube

2pcs

OP

2pcs

2Set

T08866

Chassis

Chassis

1pcs

OP

OPOP

T08848

T08868

Solid Axle

HZ Achse

(16mm
Shock)

Rear Shock Absorber

D ämpfer Set hinten

OP

1pcs

OP

2Set

T08686

Center Differential Mount / Motor Mount

Motorhalter und Diffhalter

1pcs

2pcs

M4x14 Screw

M4x14 Schraube

1pcs

TG8016

M5x4 Screw

M5x4 Schraube

87mm Center Front CVD

87mm Center CVD vorne

T08849

M5x4 Screw

M 5x4 Schraube

128mm Center Rear CVD

128 m m Center CVD hinten

1pcs

3x7x0.8 Washer

3x7x0.8 Scheibe

1pcs

2pcs

M3x12 Screw

M3x12 Schraube

M3x14 Screw

M3x14 Schraube

OP

1pcs

1pcs

OP

1pcs

OP

1pcs

1pcs

Nut

Mutter

2pcs

OP

2pcs

OP

OP

2pcs

Pin

Pin

2pcs

OP

T08634

Front/Rear Diff Connecting Cup

Diff. Mitnehmer v/h

T08763

Arm Mount Front-F

Querllenkerhalter V/V

1pcs

TU0802

Hex Mount +2

Mitnehmer+2

TU0831

T08639

M4x4 Screw

M4x4 Schraube

95.5mm Front CVD

95.5mm CVD vorne

T08765

Arm Mount Rear-F

Querlenkerhalter H/V

1pcs

TU0807

Aluminium Motor Washer 4MM

Motorscheibe 4mm

TU0835

OPOP

2pcs

2pcs

OPOP

OPOP

1pcs

OP

T08640

M4x4 Screw

M4x4 Schraube

94mm Rear CVD

94mm CVD hinten

T08766

Arm Mount Rear-R

Querlenkerhalter H/H

1pcs

TU0884

M3
2pcs

Shock Ball Stud

D ämpferhalter

TU0842

(16mm
Shock)

(16mm
Shock)

M3.5
2pcs

2pcs

2pcs

OP

2pcs

OP

OP

OP

T08646

3x51.5 Arm Shaft

3x51.5 Querl.welle

4x77 Arm Shaft

4x77 Querl.welle

2pcs

T08767

1pcs

TU0829

Front Hub Carriers 14 Degree

Hubs vonre 14°

TU0845

1pcs

1pcs

1pcs

Arm Adjust Set

Querlenkerhalter Eins.

1pcs

2pcs

2pcs

OP

1pcs

OP

OP

2pcs

OP

T08651

Buffer Screw

Schraube

Steering Rack

Lenkstrebe

1pcs

TU0801

Nut

Mutter

Hex Mount +1

Mitnehmer+1

TU0830

1pcs

Front Hub Carriers 12 Degree

Hubs vorne 12°

TU0846

OP

2pcs

OP

2pcs

Pin

Pin

2pcs

2pcs

OP

1pcs

OP

1pcs

1pcs

Steering Block

Lenkhebel

Servo Saver

Servo Saver

1pcs

Piston 1.2x6-Black

Kolben 1.2x6 schwarz

2pcs

4x52 Titan Turnbuckle

4x52 Titan Gewindestange

2pcs

5x40 Titan Turnbuckle

5x40 Titan Gewindestange

2pcs

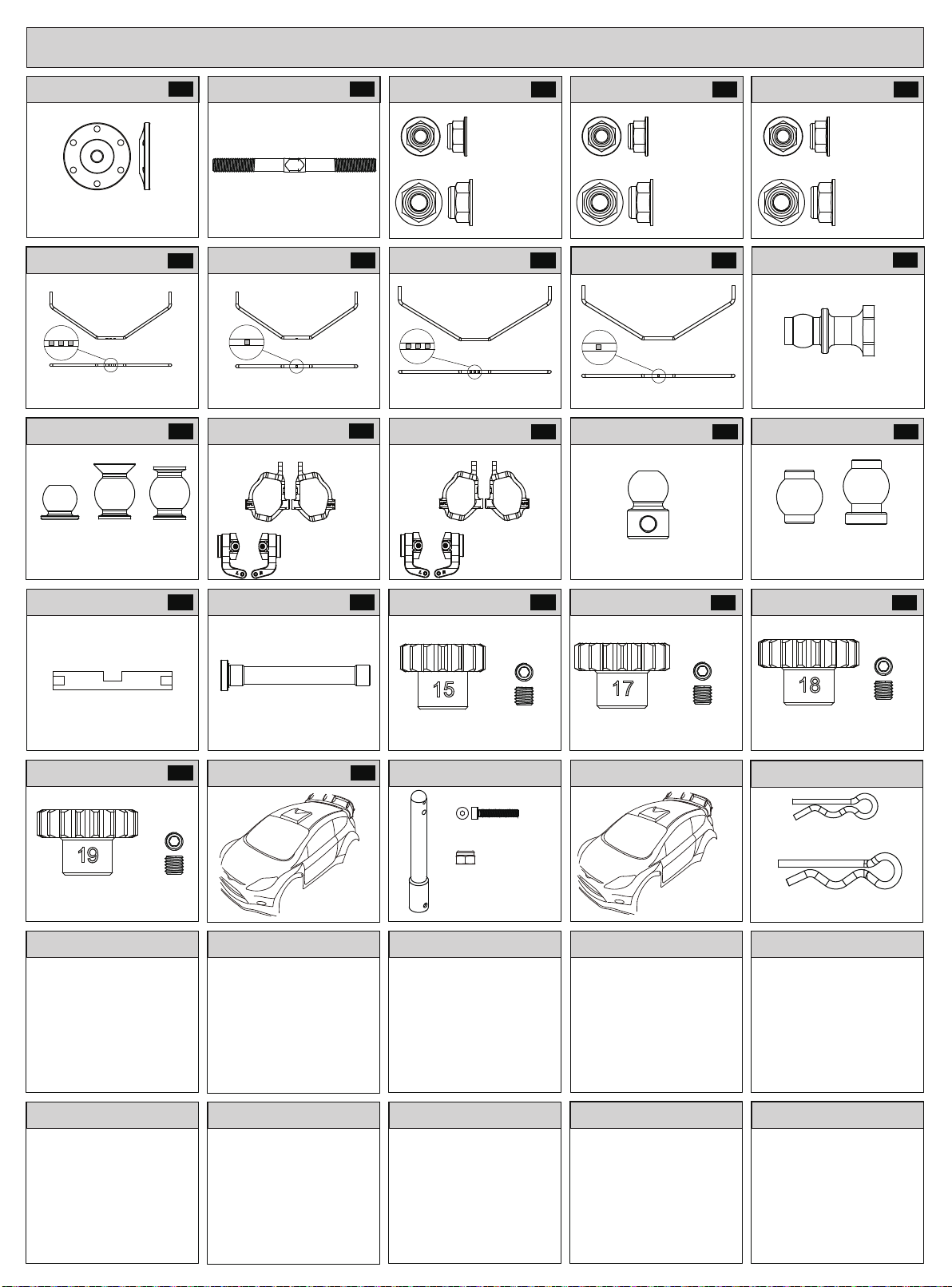

Parts list for GR8LE 1/8 EP 4WD Touring Car-6

TU0847

Piston 1.4x6-White

Piston 1.4x6-White
Kolben 1.4x6 weiß

(16mm
Shock)

TU0866

Front Sway Bar 2.3

Stabi vorne 2.3

TU0871

5.8

2pcs

5.8/6.8mm Ball Stud-Aluminium

5.8/6.8 Kugelköpfe Alu

6.8

2pcs

OP

2pcs

OP

1pcs

OP

6.8

2pcs

TU0848

5x58 Titan Turnbuckle

5x58 Titan Gewindestange

2pcs

TU0867

Front Sway Bar 2.6

Stabi vorne 2.6

1pcs

TU0872

Front Hub Carriers 12 Degree

Hubs 12°

1 set

Steering Block

Lenkhebel

OP

OP

OP

TU0860G

M3 Aluminium
Nuts-Golden

M3 Mutter gold

10pcs

M4 Aluminium
Nuts-Golden

M4 Mutter gold

3pcs

TU0868

Rear Sway Bar 2.6

Stabi hinten 2.6

TU0874

Front Hub Carriers 14 Degree

Hubs 14°

Steering Block

Lenkhebel

OP

OP

1pcs

OP

1 set

TU0861B

M3 Aluminium
Nuts-Blue

M3 Mutter blau

10pcs

M4 Aluminium
Nuts-Blue

M4 Mutter blau

3pcs

TU0869

Rear Sway Bar 3.0

Stabi hinten-3.0

TU0875

4pcs

6.8 Swaybar Ball Stud-

6.8 Kugelkopf Stabi Alu

Aluminium

1pcs

OP

OP

OP

TU0862R

TU0870

Shock Top Ball stud-Aluminium

D ämpferhalter Aluminium

TU0876

4pcs

7.8mm Arm Ball Stud-Aluminium

7.8 Kugelkopf Alu

M3 Aluminium
Nuts-Red

M3 Mutter rot

10pcs

M4 Aluminium
Nuts-Red

M4 Mutter rot

3pcs

(16mm
Shock)

4pcs

4pcs

OP

OP

OP

TU0878

Diff Shaft

Diff Welle Alu

6pcs

H399

19T Pinion Gear
19T Ritzel1pcs

-Aluminium

M4x4 Screw

M4x4 Schr.

1pcs

OP

OP

Clear

OP

OP

Lexan

TU0879

2pcs

Servo Saver Shaft-Aluminium

Servo Saver Pfosten Alu

T08931

Body

H395

15T Pinion Gear
15T Ritzel1pcs

T08926

M2.5x15

Body Column

Karohalter

OP

M4x4 Screw
M4x4 Schr.1pcs

2pcs

2pcs

M2.5

2pcs

H397

17T Pinion Gear
17T Ritzel1pcs

T08935

OP

M4x4 Screw
M4x4 Schr.1pcs

Printed
Body

Bedruckte RTR Karo

H398

18T Pinion Gear
18T Ritzel1pcs

T08660

Small Clip

Splint klein

Mid Clip

Splint med.

OP

M4x4 Screw

M4x4 Schr.1pcs

8pcs

8pcs

HOBBYPRO COMPANY LTD.

Flat 04, 06 & 08,

12/F., Century Centre,

44-46 Hung To Road,

Kwun Tong, KLN., Hong Kong.

Team C Headquarter

www.teamcracing.net

Team C America

www.teamcamerica.com

Team C Europe

www.teamceurope.com
