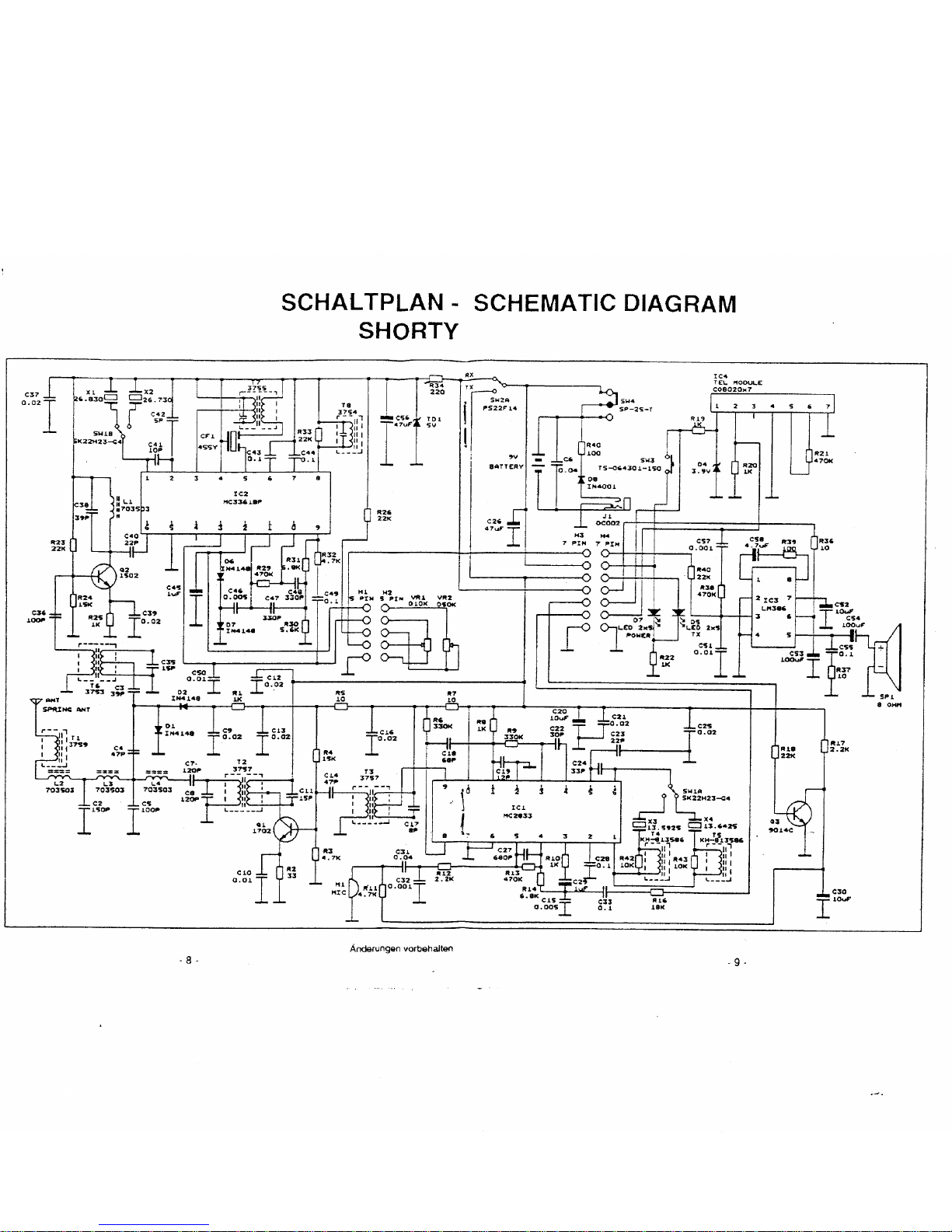

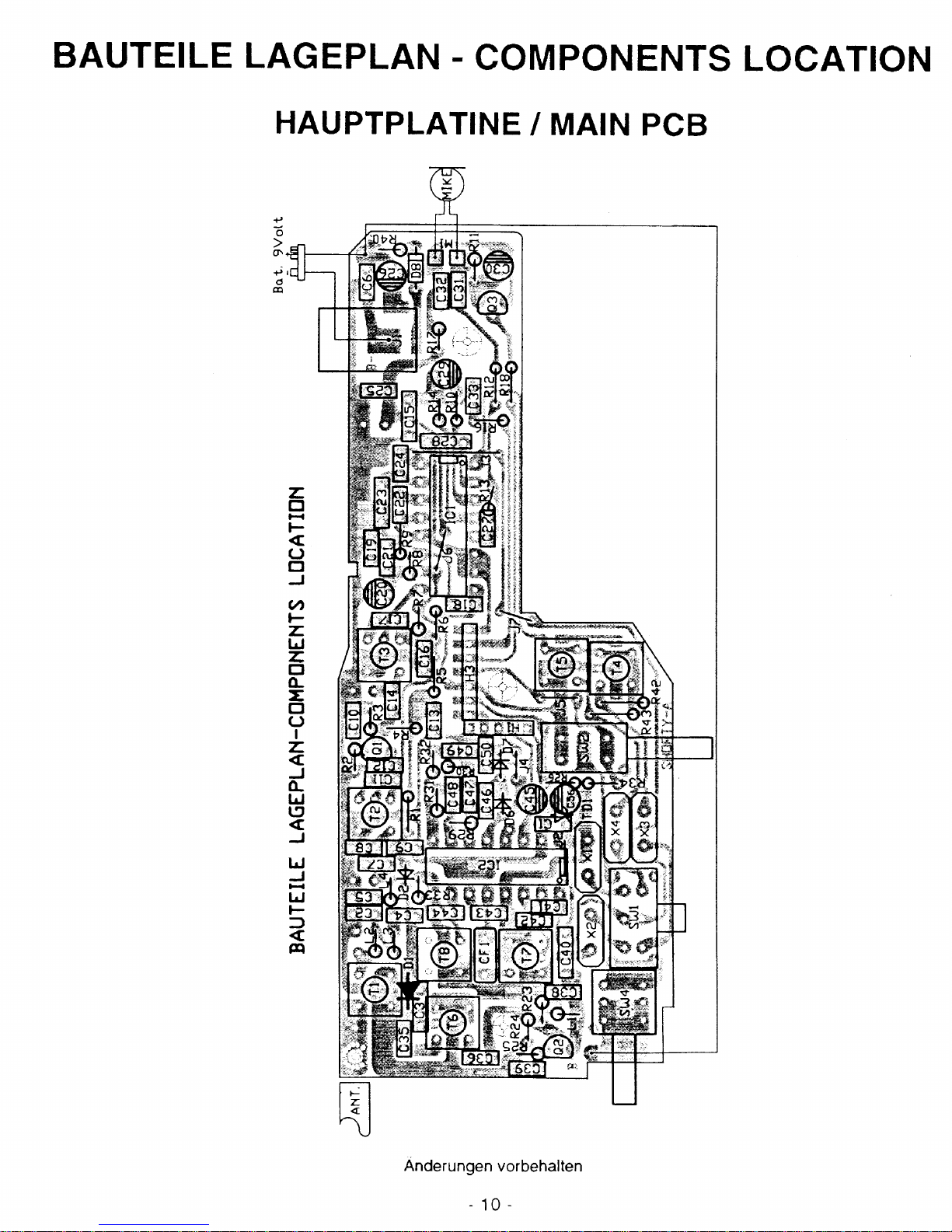

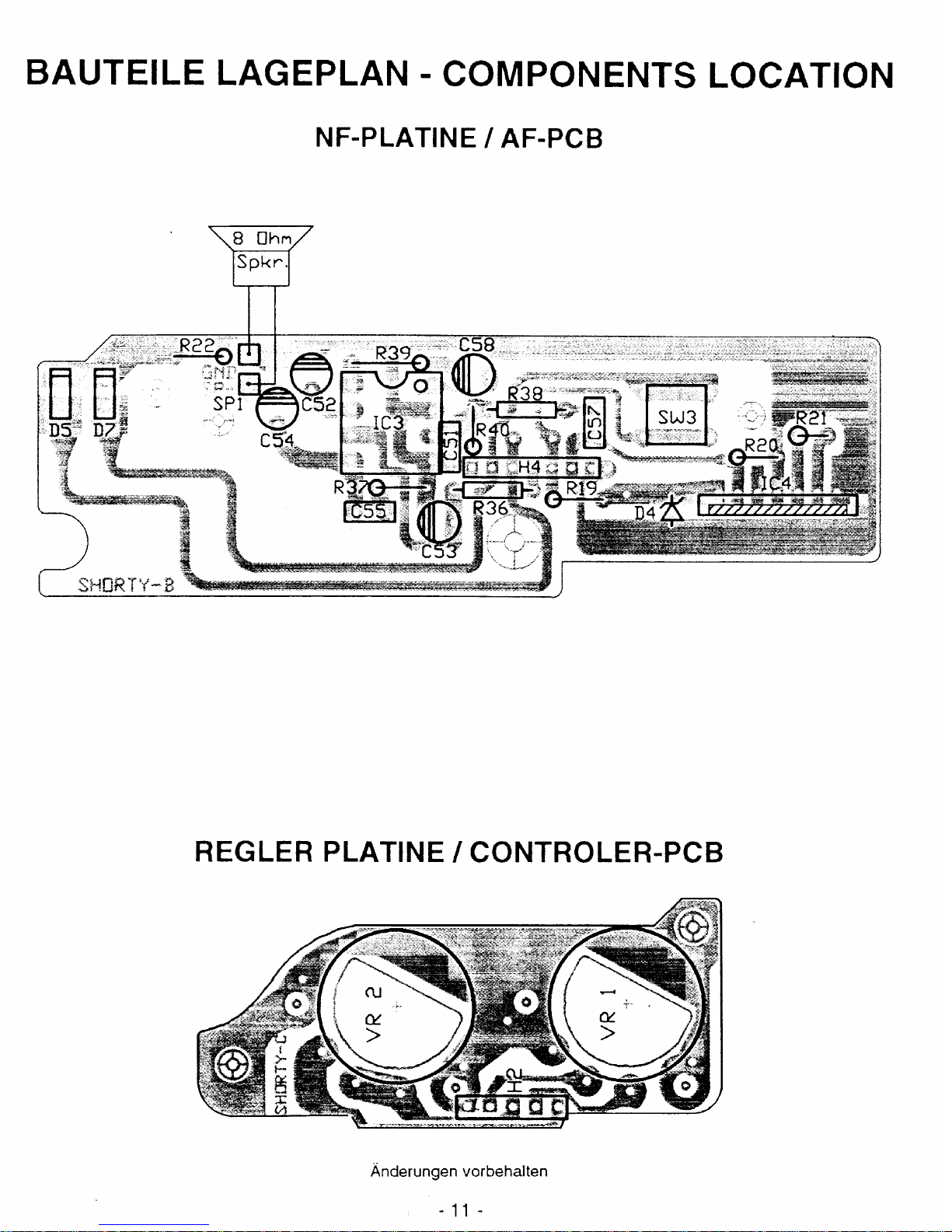

Team SHORTY User Manual

Inbetriebnahme des TEAM SHORTY

Einsetzen der Batterie

1.

Bevor die Batterie angeschlossen wird, muß darauf geachtet werden, daß das Gerät

ausgeschaltet ist. Dazu wird der Schalters

3

in AUS-Stellung

gebracht_ Das Bat­teriefach wird durch Drücken mit dem Daumen auf die markierte Fläche
Batteriefachdeckels

6

und gleichzeitigem nach unten Schieben geöffnet.
Den Batterieanschlußclip aus dem Batteriefach ziehen und gemäß Polungsmarkierung
auf die Batterie (E-Block 9 Volt) drücken. (Die Batterie ist im Lieferumfang nicht enthal­ten).
Bei häufigem Gebrauch ist die Verwendung eines wiederaufladbaren Akku-Blocks zu
empfehlen. Der Akku kann ohne das er aus dem Gerät entnommen wird, über die
Buchse

LADEN 8

auf der linken Geräteseite, mit einem geeigneten Ladegerät wie­der aufgeladen werden. Die maximale Reichweite wird nur mit neuen Batterien bzw. voll
aufgeladenen Akkus erreicht.
Nachdem die Batterie in das Batteriefach eingelegt ist, kann das Batteriefach wieder ge­schlossen werden und das SHORTY ist einsatzbereit.

Falls das Gerät über längeren Zeitraum nicht genutzt wird, muß die Batterie unbedingt
aus dem Batteriefach entnommen werden, da das Gerät durch eventuelles Auslaufen
der Batterie geschädigt werden kann.

Antenne

2.

Die Antenne ist fester Bestandteil des Funkgerätes und kann nicht abmontiert werden.
Der Versuch die Antenne zu lösen, kann das Gerät schädigen und in diesem Fall
besteht kein Garantieanspruch mehr.

Funkbetrieb mit dem TEAM SHORTY

Einschalten [ EIN

1.

Vor dem erstmaligen Einschalten sollte der Knopf des Rauschsperrereglers

links bis zum Anschlag gedreht werden. Das Gerät wird mit dem Schalter
geschaltet. Am Lautstärkeregler

Lautstärke eingestellt werden.

Im eingeschalteten Zustand leuchtet die grüne LED

2.

Rauschsperre [ RAUSCH.

Durch Rechtsdrehen des Rauschsperrereglers
drückt werden. Der Regler sollte nur soweit über den Stummschaltepunkt gedreht wer­den, bis das Rauschen sicher unterdrückt ist. Weiteres Rechtsdrehen unterdrückt

nehmend schwache Signale, aber auch stärkere Störsignale.

AUS] :

2 LAUTST.

kann Rechtsdrehen die gewünschte

RX 11

auf.

2 ), kann störendes Rauschen unter-

nach

ein-

3.

4.

5.

Service

Von Zeit ZU Zeit ist der Zustand der Batterien zu prüfen. Verbrauchte ßatterien gehören
nicht in den Abfall, sondern sind an geeigneten Sammeldepots oder beim Fachhändler
zurückzugeben. Der Umwelt zu Liebe.

Das Gerät darf nicht geöffnet werden. Eigenhändige Reperaturen oder Abgleich sind nicht
vorzunehmen, denn jede Veränderung bzw. Fremdabgleich können zum erlöschen der Be­triebserlaubnis sowie der Garantie- und Reperaturansprüche führen. Liegt ein Defekt vor,
sollte auf jeden Fall der autoresierte TEAM-Fachhändler kontaktiert werden.

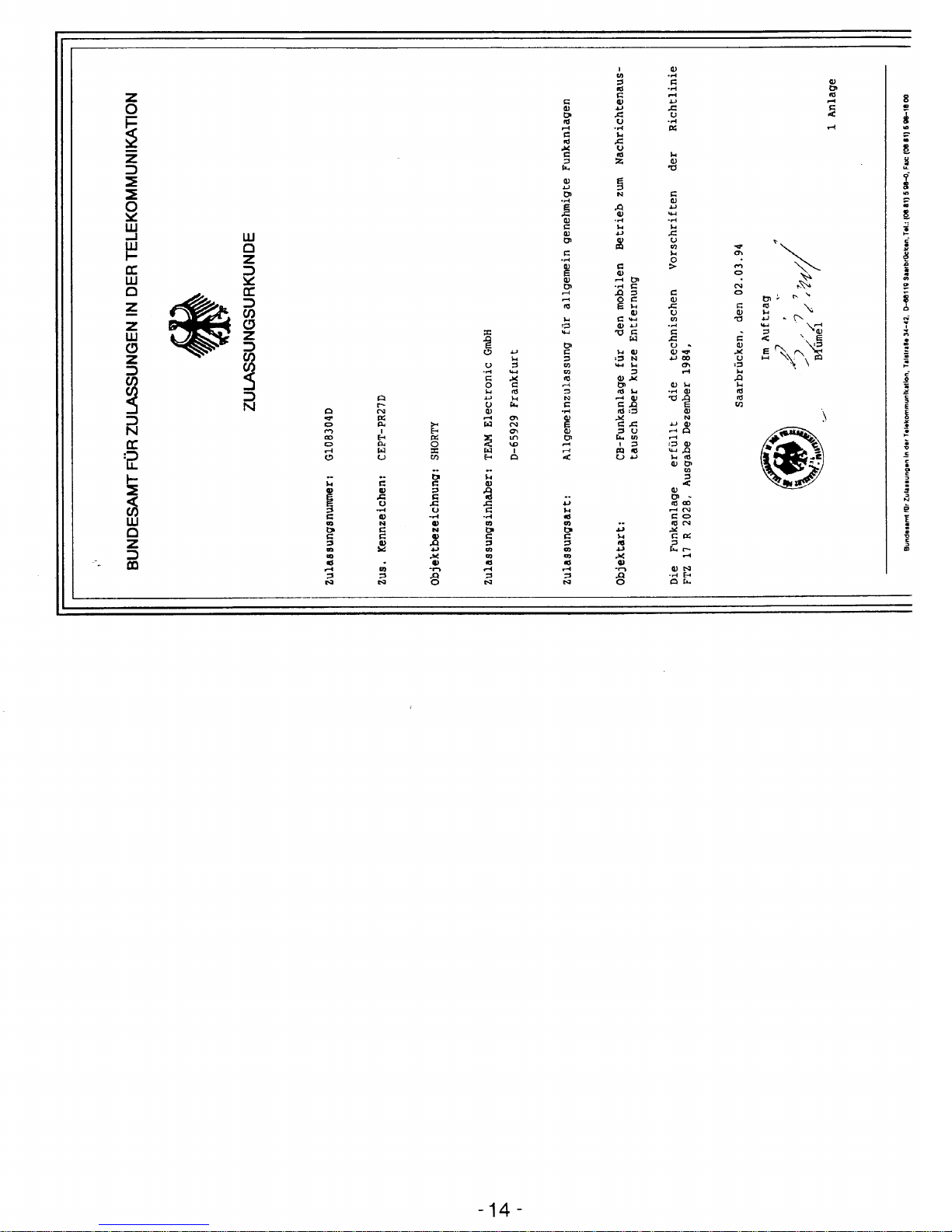

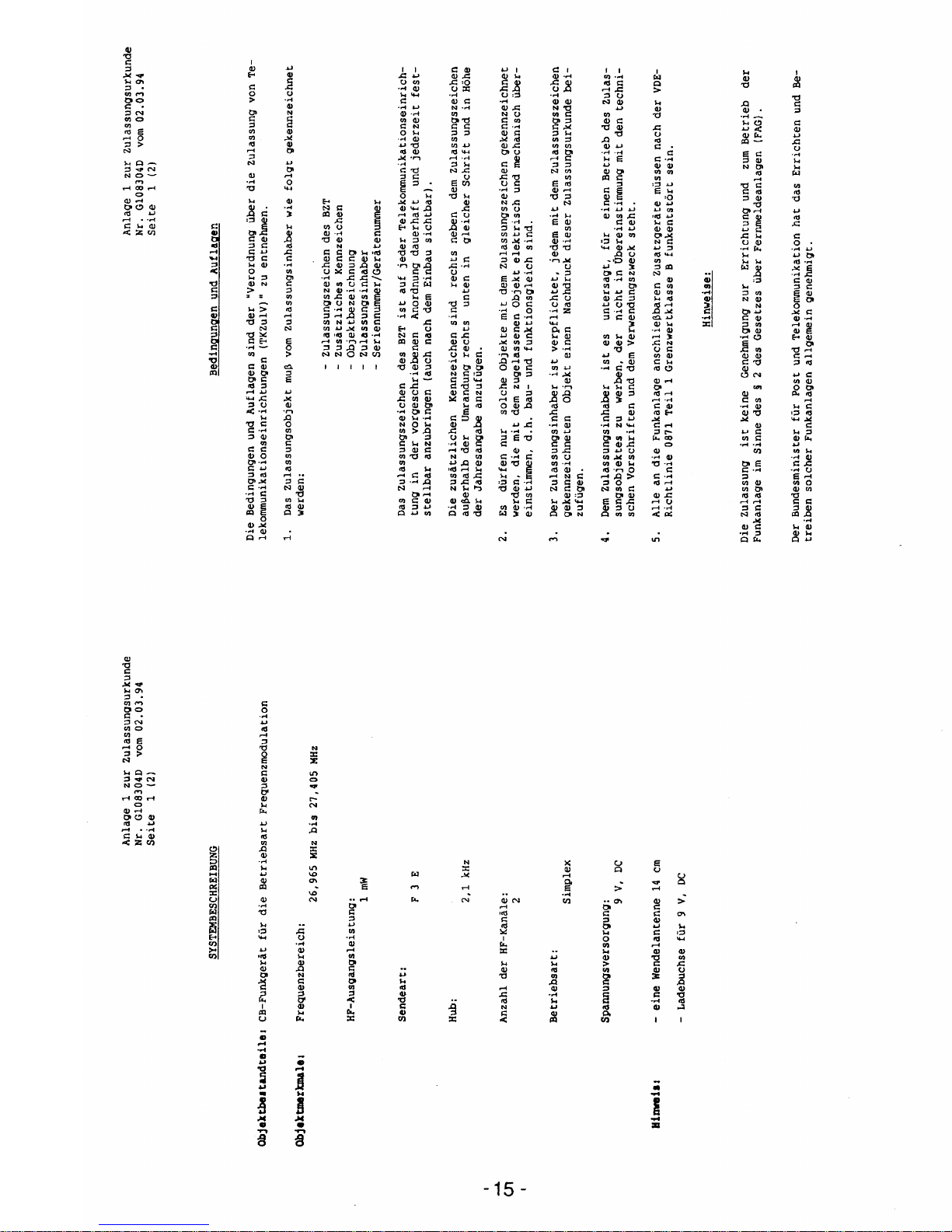

Zulassung

Das Gerät besitzt eine “Allgemeine Genehmigung” der Deutschen Bundespost und ist an­melde und gebührenfrei. Ein Nachdruck der Bestimmungen und der Zulassungsurkunde sind

der Bedienungsanleitung beigelegt. Die Zulassungsurkunde muß auf behördliches Verlan-

gen vorgezeigt werden.

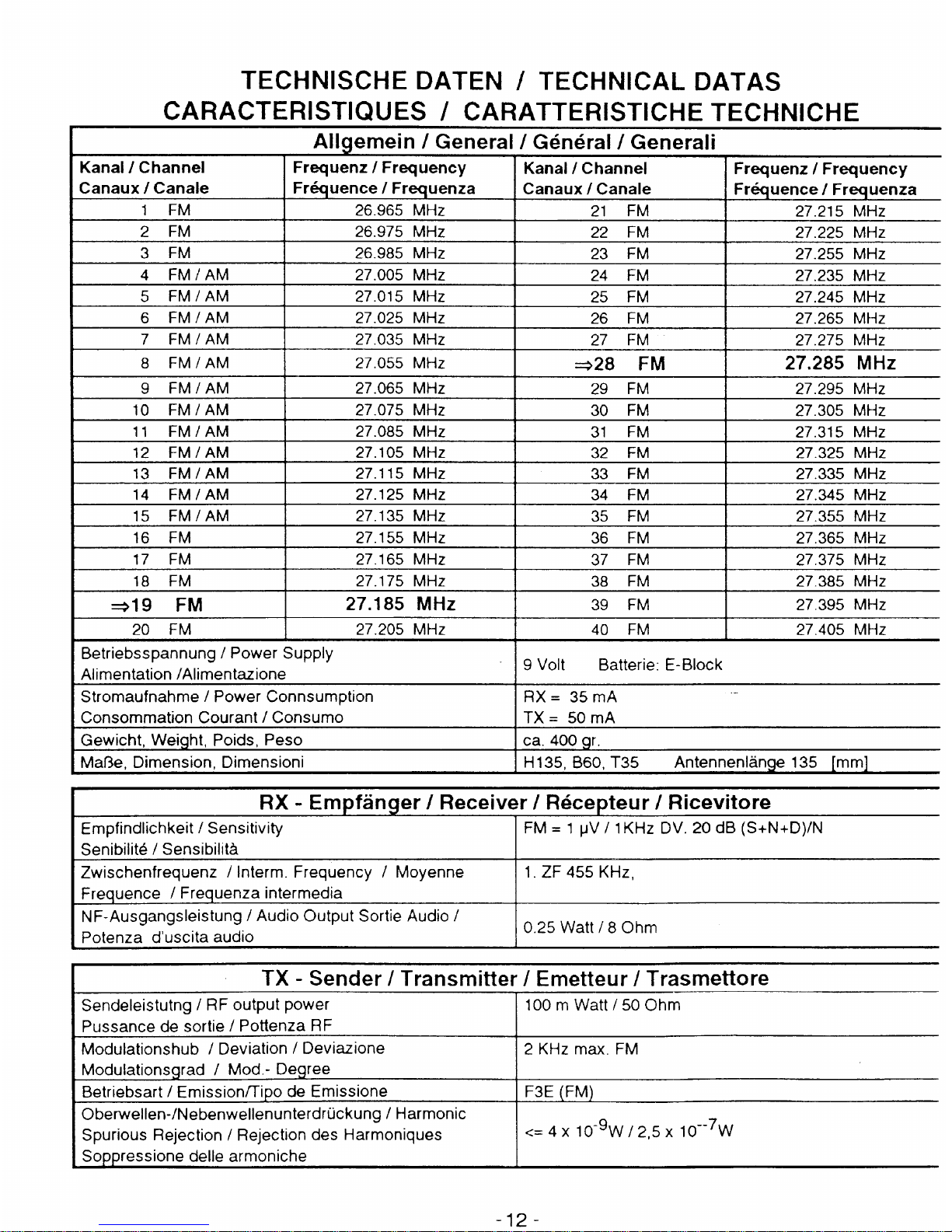

Kanalwahl [ KANAL

Das Gerät ist mit zwei Betriebskanälen in der Betriebsart Frequenzmodulation ausge­stattet. Kanal

entspricht Kanal 19 und Kanal

entspricht Kanal 28. Die Kanäle

können mit dem Schiebeschalter

4

eingestellt werden.
Um eine Funkverbindung mit ener Gegenstation herzustellen, muß diese den gleichen
Kanal eingestellt haben.

SENDEN :

Zum Senden wird die Sendetaste

an der rechten Geräteseite gedrückt. Bei

gedrückter Sendetaste leuchtet die rote LED TX

auf.

Das Electretmikrofon

7

wird im Abstand von ca.

mit normaler Lautstärke be­sprochen. Zu lautes oder zu leises Besprechen erschwert die Verständigung. Sofort
nach Durchgabe der Mitteilung wird die Sendetaste wieder losgelassen, das Gerät schal-

tet zurück auf Empfang.
Grundsätzlich darf nur im Wechsel mit der Gegenstation gesendet werden ansonsten ist

keine Verständigung möglich.

Ist ein Kanal schon durch andere Funkteilnehmer belegt, sollte auf den zweiten Kanal

ausgewichen werden.

Rufsignal

Wird die Taste

Signal

( 9 ) gedrückt, ertönt im Lautsprecher des Gerätes ein Rufsi­gnal. Bei gleichzeitigem Drücken der Signaltaste und der Sendetaste, wird das Rufsignal
ausgesendet und ist nur in der Gegenstation zu hören.

Operating of the TEAM SHORTY

Inserting the Battery

The unit should swiched off

by the

3

The battery compartment lid

), on the back of the unit,

be opend by pressing the battery door at the marked

area

down. Connect the battery

to the 9 Volt battery block. Make sure that

the

is correct. Insert the battery into the battery compartment and reinsert the

The battery is not included with the unit as supplied.

For frequent employment, the use of a

nickel-cadmium battery instead of a

Battery -Block is advisable. The NC rechargeable battery can be recharged with a

suitable charging device through the integral charge jack

6 ) [ LADEN

without having to
open the battery compartment. The condition of the battery must be testet from time to time.
A discharged or “dead” battery must be removed from the unit immediatly. A leaking battery
can cause serious demage to the radio.

Radio operation

After the battery has been correctly inserted, radio operation can be undertaken.

1.

2.

3.

4.

5.

Receiving

The device is switched on by the knob

3

Set the volume control

Lautst. 2

to

the desired level. If the unit is switched on a green LED [RX] lights up

Squelch

Interfering noise can suppressed with the Squelch knob

RAUSCH.

The controller is
first turned to the left hand-stop, the receiver
signal. Subsequently the controller is turned
no longer interfering.

is opened, the device whistle or receives a
clockwise only so far that the noise is just

Channel selector

With the channel selector

4

on the right

channels

and

Position A=channel

side of the unit, it’s possible to select two

, Position

Radio operating is only possible with the counter-station at coinciding

channel selector position or channel frequency.

Transmitting

The push to talk key

on the right hand side of the device is pressed to transmit.

When transmitting, the microphone

7

addressed with normal loudness at a distance of

cm. As soon as the message has been passed, the push to talk key is released, the

device switches back to receive.

Signal Tone

If the Signal key ( 9

is pushed a signal tone is to hear in the speaker (

If the signal

key is simultaneous pushed with the “push to talk key”

5

the signal tone is only to

hear in the partner-station.

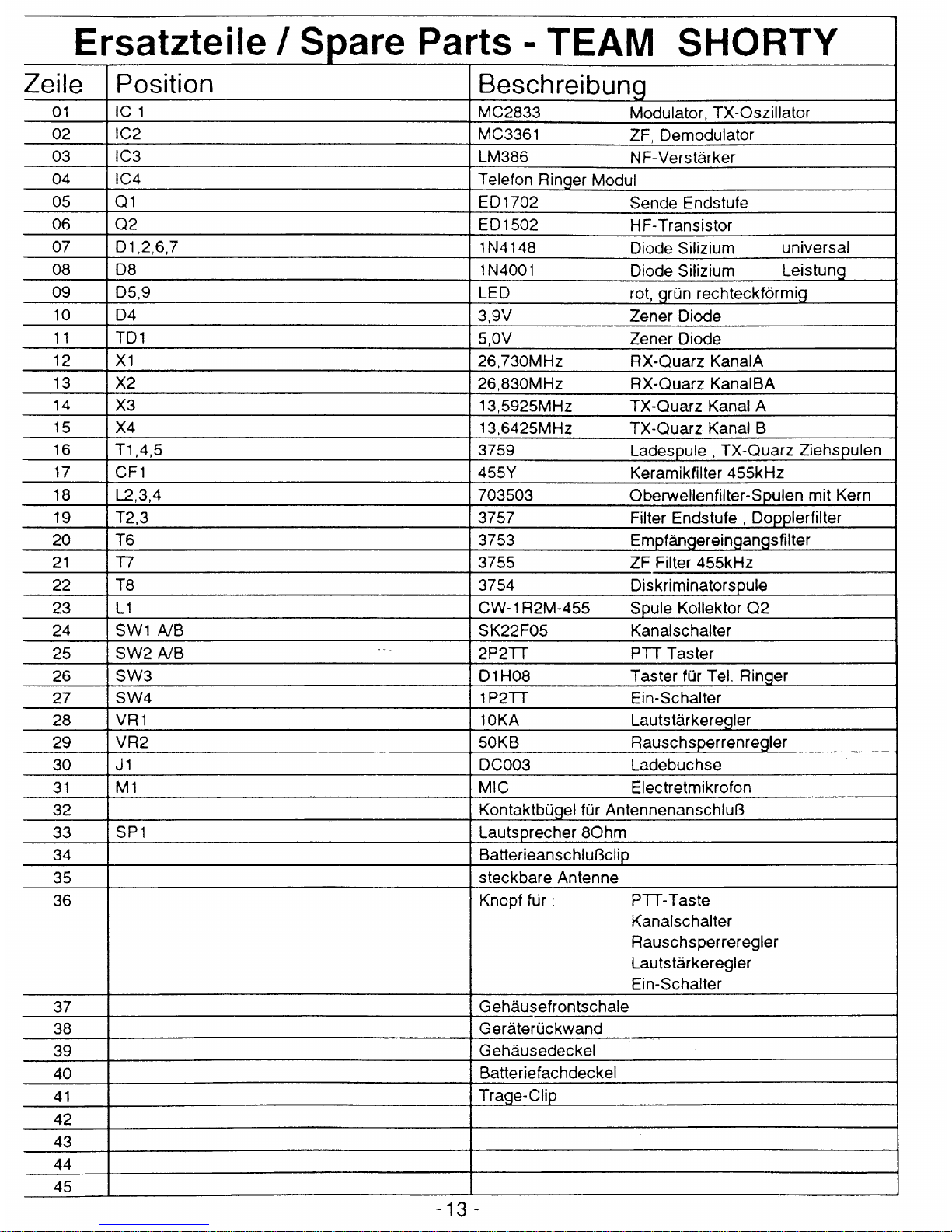

Servicing of the TEAM Shorty

There are no user adjustable or user serviceable parts inside the radio. The casing must be

not opened independent repairs or adjustment must not carried out, since each modification
or unauthorised intervention will immediatly cancel all and any guarentee or repair claims,
they are also likely to result in nonconformity of the approval which

render the set illegal.

In event of a defect becoming apparent, contact a properly equipped and authorised dealer.
