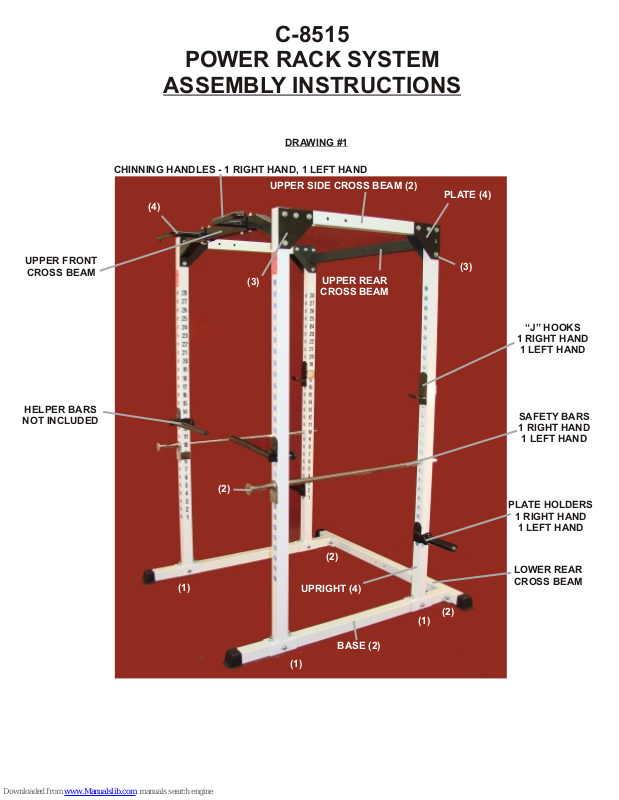

C-8515
POWER RACK SYSTEM
ASSEMBLY INSTRUCTIONS

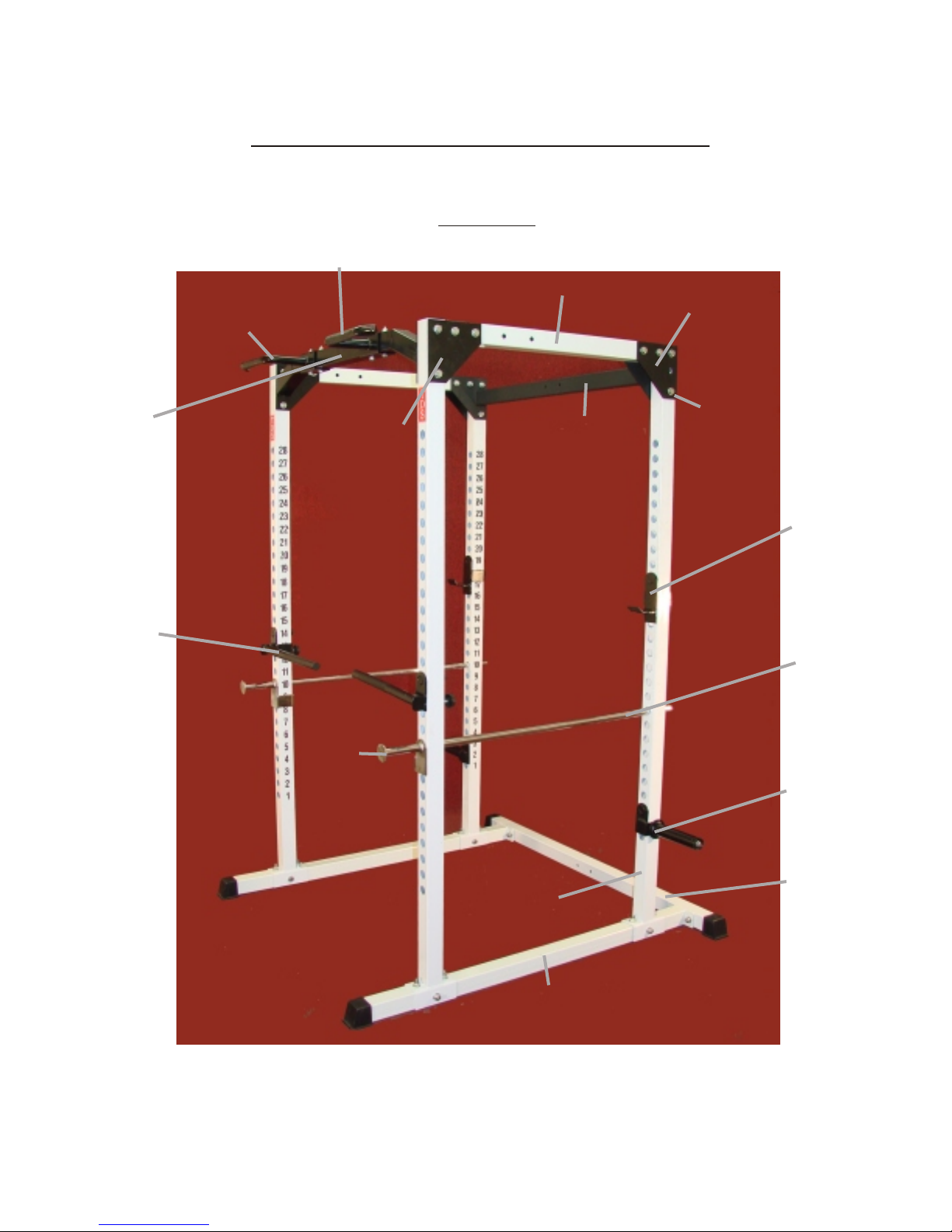

DRAWING #1
CHINNING HANDLES - 1 RIGHT HAND, 1 LEFT HAND
UPPER SIDE CROSS BEAM (2)
(4)
PLATE (4)
UPPER FRONT
CROSS BEAM
HELPER BARS
NOT INCLUDED
(2)
(3)
(3)
UPPER REAR
CROSS BEAM
“J” HOOKS
1 RIGHT HAND
1 LEFT HAND
SAFETY BARS
1 RIGHT HAND
1 LEFT HAND
PLATE HOLDERS
1 RIGHT HAND
1 LEFT HAND
(1)
(2)
UPRIGHT (4)
(1)
LOWER REAR
CROSS BEAM
(2)
(1)
BASE (2)

POWER RACK SYSTEM
FRONT UPPER CROSS BEAM
CHIN BARS
C-8515

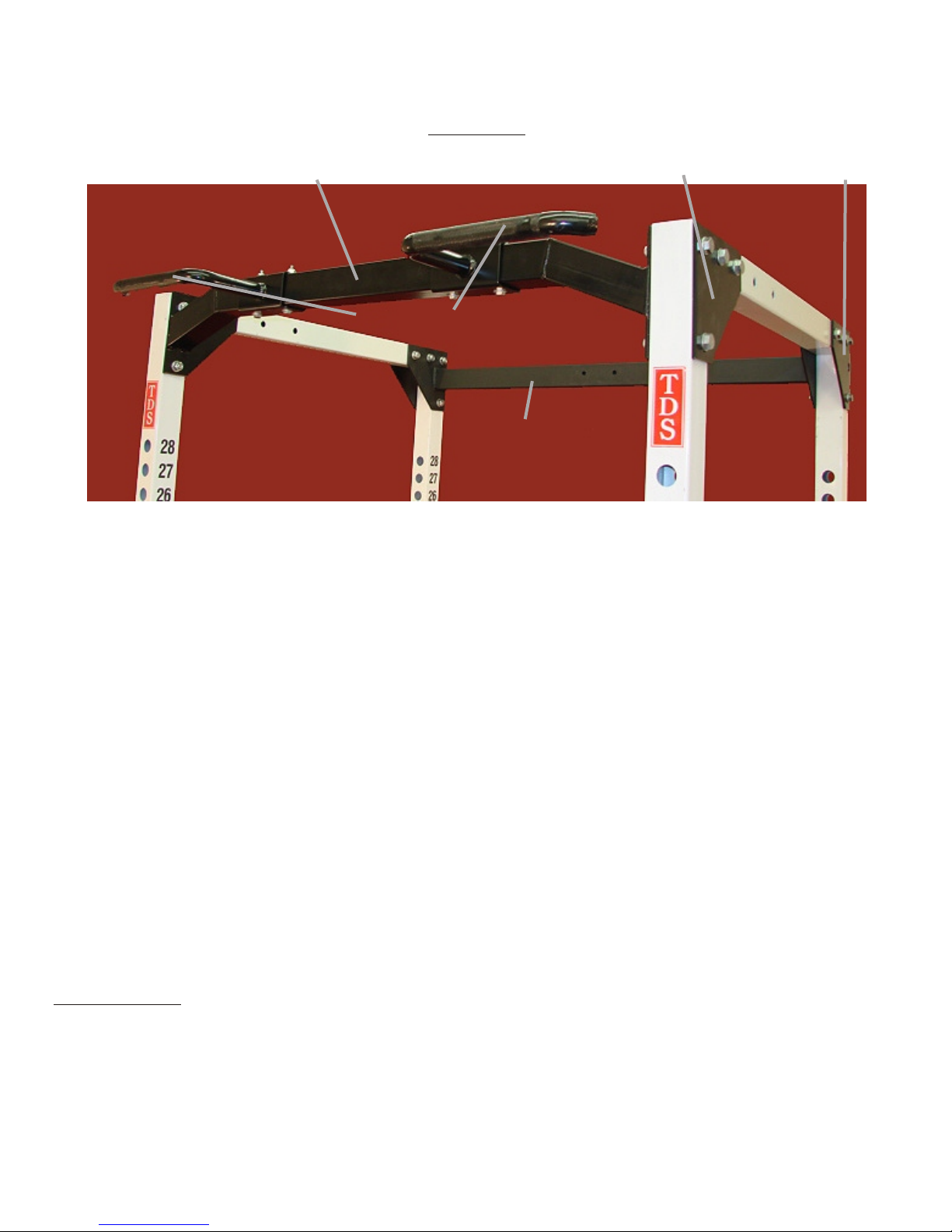

DRAWING #2
REAR UPPER
CROSS BEAM
FRONT PLATE
REAR
PLATE
THIS UNIT IS BULKY AND VERY HEAVY. TWO PEOPLE ARE REQUIRED TO ASSEMBLE THIS UNIT.
THIS UNIT REQUIRES (2) 3/4 WRENCHES FOR ASSEMBLY. DO NOT TIGHTEN HARDWARE UNTIL INSTRUCTED
TO.

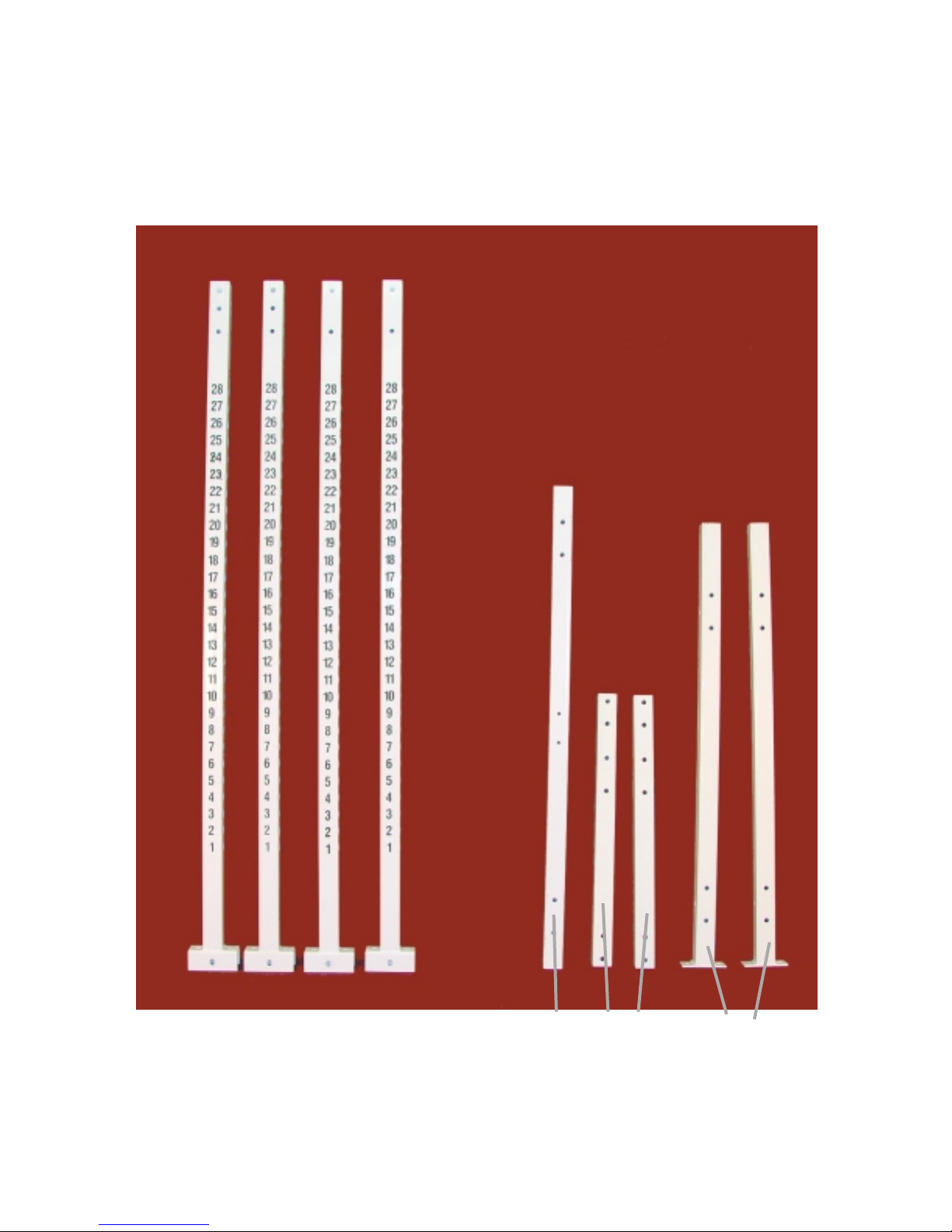

1) PUSH (2) FEET ONTO (2) BASES. PUSH (2) FEET ONTO REAR CROSSBEAM. ATTACH (4) UPRIGHTS TO (2)
BASES WITH (12) ½ X 3 ½ BOLTS, (24) ½ FLAT WASHERS, AND (12) ½ LOCK NUTS.
2) PUSH (2) SAFETY BARS THROUGH UPRIGHTS. ATTACH REAR LOWER CROSS BEAM TO (2) BASES WITH (4)
½ X 3 ½ BOLTS, (8) ½ FLAT WASHERS, AND (4) ½ LOCK NUTS.
3) ATTACH (1) UPPER REAR CROSS BEAM, (2) UPPER SIDE CROSS BEAMS, AND (1) UPPER FRONT CROSS
BEAM TO THE TOP OF (4) UPRIGHTS WITH (4) CORNER PLATES, (16) ½ X 3 ½ BOLTS, (32) ½ FLAT WASHERS,
AND (16) ½ LOCK NUTS.
4) USE LEVELING SCREWS TO LEVEL BASE. ATTACH (2) CHIN BARS TO UPPER FRONT CROSS BEAM WITH (4)
½ X 3 ½ BOLTS, (8) ½ FLAT WASHERS, AND (4) ½ LOCK NUTS. SET UNIT ON LEVEL SURFACE AND TIGHTEN
HARDWARE.
5) INSTALL J HOOKS, SAFETY BARS, WEIGHT PINS, AND DIP BARS.

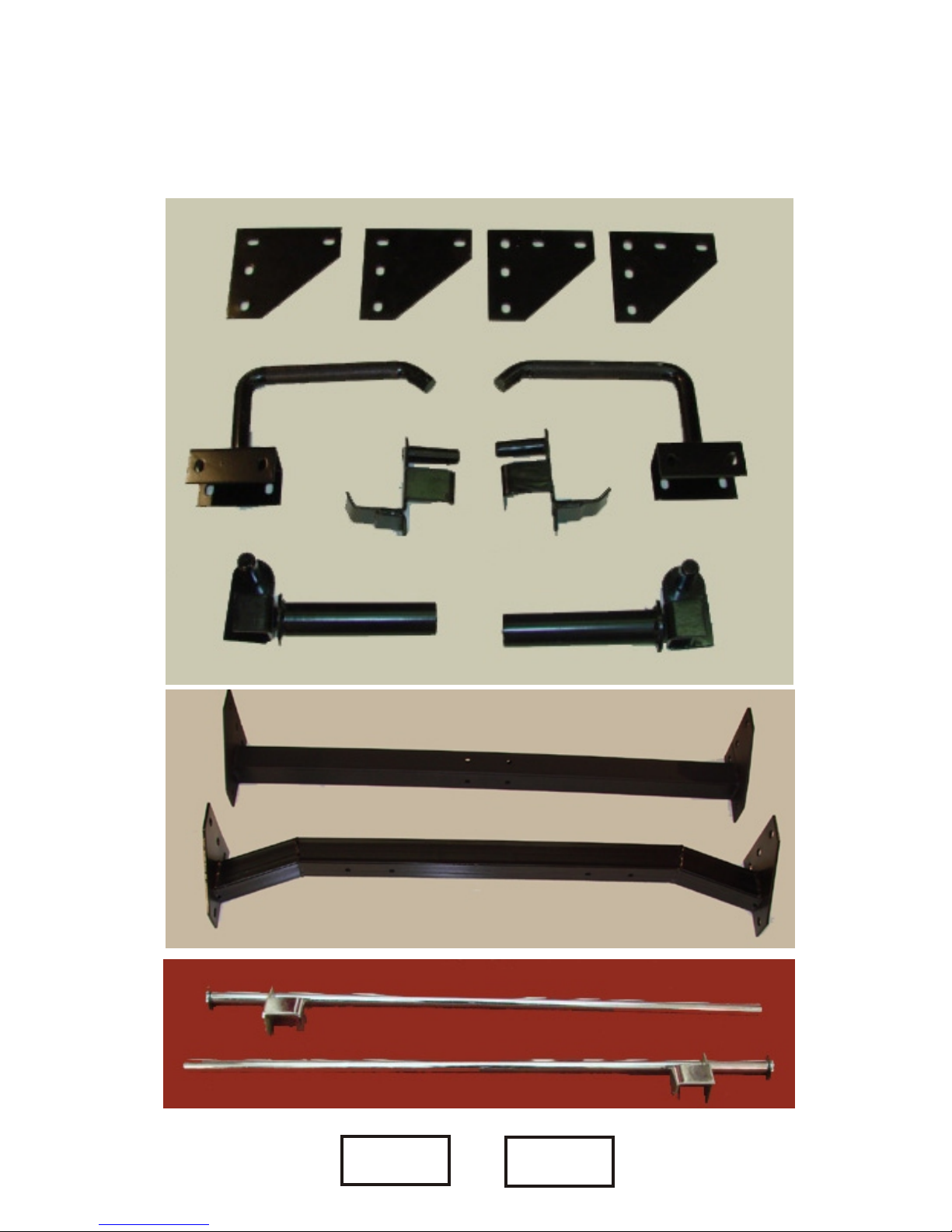

HARDWARE LIST
(36) ½ X 3 ½ BOLT
(72) ½ FLAT WASHER
(36) ½ LOCK NUT
(4) 2 ½ FOOT
(4) 2 ½ PLUG
NOTE: ALL MEASUREMENTS ARE IN INCHES.
