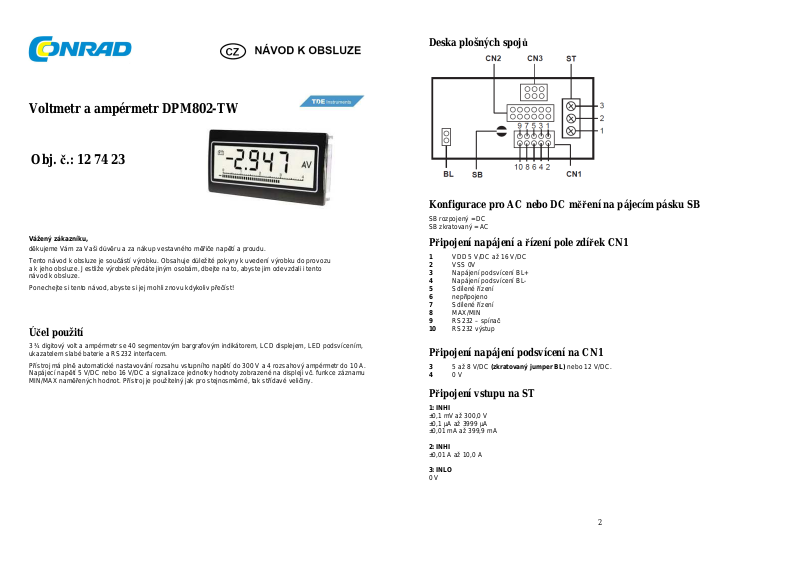

Deska plošných spojů
Voltmetr a ampérmetr DPM802-TW
Obj. č.: 12 74 23
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup vestavného měřiče napětí a proudu.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
3 ¾ digitový volt a ampérmetr se 40 segmentovým bargrafovým indikátorem, LCD displejem, LED podsvícením,
ukazatelem slabé baterie a RS232 interfacem.
Přístroj má plně automatické nastavování rozsahu vstupního napětí do 300 V a 4 rozsahový ampérmetr do 10 A.
Napájecí napětí 5 V/DC nebo 16 V/DC a signalizace jednotky hodnoty zobrazené na displeji vč. funkce záznamu
MIN/MAX naměřených hodnot. Přístroj je použitelný jak pro stejnosměrné, tak střídavé veličiny.
Konfigurace pro AC nebo DC měření na pájecím pásku SB
SB rozpojený = DC
SB zkratovaný = AC
Připojení napájení a řízení pole zdířek CN1
1 VDD 5 V/DC až 16 V/DC
2 VSS 0V
3 Napájení podsvícení BL+
4 Napájení podsvícení BL5 Sdílené řízení
6 nepřipojeno
7 Sdílené řízení
8 MAX/MIN
9 RS232 – spínač
10 RS232 výstup
Připojení napájení podsvícení na CN1
3 5 až 8 V/DC (zkratovaný jumper BL) nebo 12 V/DC.
4 0 V
Připojení vstupu na ST
1: INHI
±0,1 mV až 300,0 V
±0,1 µA až 3999 µA
±0,01 mA až 399,9 mA
2: INHI
±0,01 A až 10,0 A
3: INLO
0 V
3
Nastavení měřicího rozsahu na CN2 a CN3
4
Výstup RS232
Připojte externě rezistor tak, jak je zobrazeno na schématu.
Řídicí vstupy
Sdíleně řízené piny 5 a 7 jsou připojeny na – 3V. Připojení je možné jen k pinům 8 a 9.
Spouštění RS232 výstupu
Jedním připojením ke sdílenému řízení spustíte přenos dat přes RS232 a opětovným připojením ke sdílenému
řízení přenos dat ukončíte.
Spouštění RS232 výstupu
0 Zobrazení aktuální hodnoty.
1 Zobrazení aktuální hodnoty
2 Zobrazení předchozí minimální hodnoty.
3 Zobrazení aktuální hodnoty a spuštění záznamu nové max. a min. hodnoty.
4 Zobrazení nové max. hodnoty.
5 Zobrazení nové max. hodnoty.
6 Zobrazení aktuální hodnoty a spuštění záznamu nové max. a min. hodnoty atd.
Exit Zobrazení aktuální hodnoty a spuštění záznamu nové max. a min. hodnoty.
5

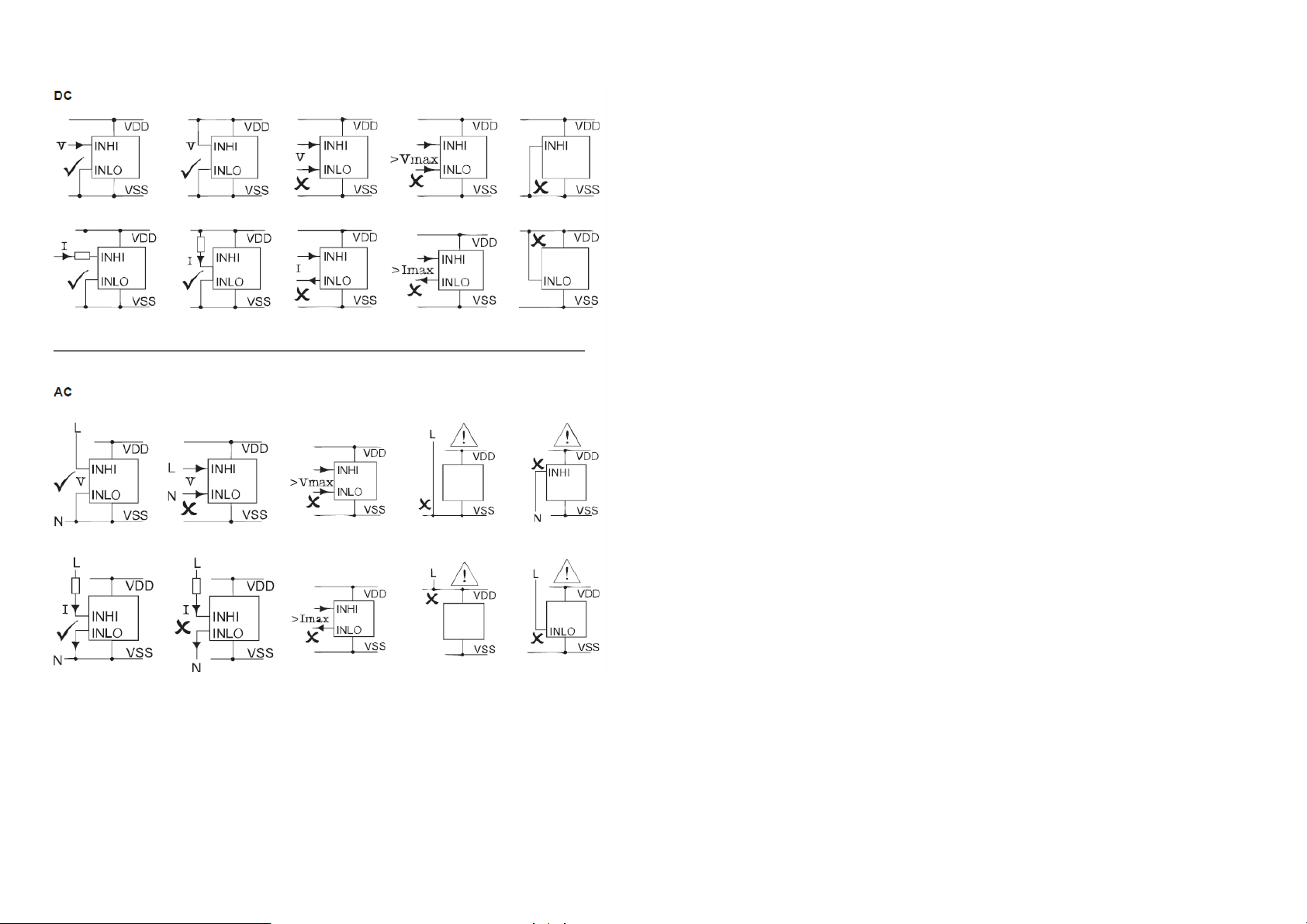

Příklady zapojení
6
Technické údaje
Displej
Výška digitů 11 mm, 40 segmentový barograf, nezobrazování nuly zleva, vybitá baterie,
x10, x100, DC, AC, µ, m, A, V, MIN, MAX
Vstupní rozsah
±0,1 mV až 300 V, ± 0,1 µA až 10 A
Přesnost
DC: V, µA, mA: ±1%
DC: A: ±3%
AC: 40-650 Hz: V, µA, mA: ±1%, A: ±3%
AC: 650 – 2700 Hz: ±5%
Linearita
±0,1% plný rozsah
Četnost vzorkování
1 sekunda
Vstupní impedance
V: 10 MΩ
0 až 399,9 µA: 500 Ω
400 až 3999 µA: 50 Ω
0 až 39,9 mA: 5 Ω
40 až 399,9 mA: 0,5 Ω
0 až 10 A: 0,005 Ω.
Připojení
Měřicí vstup: Šroubovací svorka pro kabel o max. průřezu 1,5 mm2
Napájení a řízení
2x 5 cestný 0,1“ řádkování
Řídicí vstupy
Pouze pin nebo kontakt
RS232 výstup
2400 baudů, 7 bit, lichá parita, 1 stop bit
Napájení
5 až 16 V/DC ±10 %, max. 15 mA
Napájení podsvícení
5 až 8 V/DC nebo 12V DC ±0,5 V, max. 110 mA
Standart (IEC 664)
Přepětí kategorie II
Pollution degrese 2 (normální prostředí: kanceláře, laboratoře, apod.)
Provozní teplota
0 °C až 60 °C
Skladovací teplota
-20 °C až +70 °C
Ochrana
IP50
Nadmořská výška
Až 3000 m.n.m.
Relativní vlhkost
Max. 85% nekondenzující
7
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do přístroje.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej
a pouzdro přístroje.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
