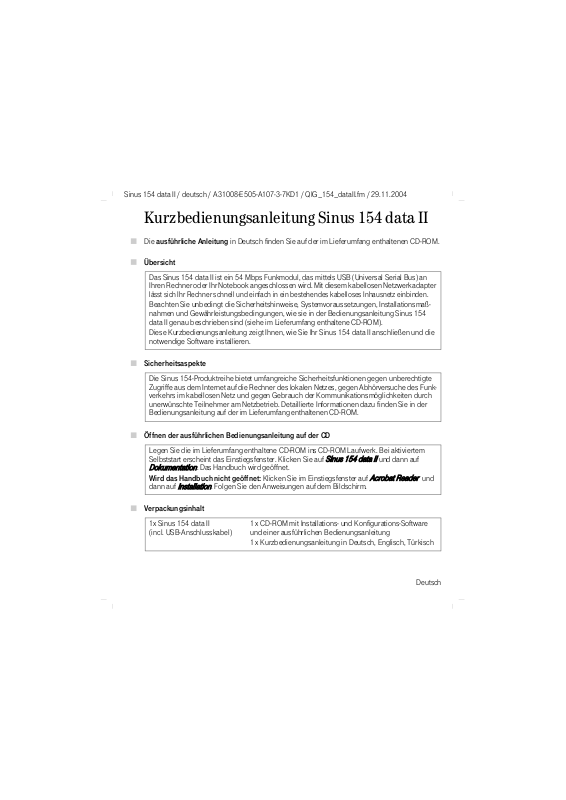

Kurzbedienungsanleitung Sinus 154 data II
Die ausführliche Anleitung in Deutsch finden Sie auf der im Lieferumfang enthaltenen CD-ROM.
Übersicht
Das Sinus 154 data II ist ein 54 Mbps Funkmodul, das mittels USB (Universal Serial Bus) an
Ihren Rechner oder Ihr Notebook angeschlossen wird. Mit diesem kabellosen Netzwerkadapter
lässt sich Ihr Rechner schnell und einfach in ein bestehendes kabelloses Inhausnetz einbinden.
Beachten Sie unbedingt die Sicherheitshinweise, Systemvoraussetzungen, Installationsmaßnahmen und Gewährleistungsbedingungen, wie sie in der Bedienungsanleitung Sinus 154
data II genau beschrieben sind (siehe im Lieferumfang enthaltene CD-ROM).
Diese Kurzbedienungsanleitung zeigt Ihnen, wie Sie Ihr Sinus 154 data II anschließen und die
notwendige Software installieren.
Sicherheitsaspekte
Die Sinus 154-Produktreihe bietet umfangreiche Sicherheitsfunktionen gegen unberechtigte
Zugriffe aus dem Internet auf die Rechner des lokalen Netzes, gegen Abhörversuche des Funkverkehrs im kabellosen Netz und gegen Gebrauch der Kommunikationsmöglichkeiten durch
unerwünschte Teilnehmer am Netzbetrieb. Detaillierte Informationen dazu finden Sie in der
Bedienungsanleitung auf der im Lieferumfang enthaltenen CD-ROM.
Öffnen der ausführlichen Bedienungsanleitung auf der CD
Legen Sie die im Lieferumfang enthaltene CD-ROM ins CD-ROM Laufwerk. Bei aktiviertem
Selbststart erscheint das Einstiegsfenster. Klicken Sie auf
Dokumentation
. Das Handbuch wird geöffnet.
Wird das Handbuch nicht geöffnet: Klicken Sie im Einstiegsfenster auf
dann auf
Installation
. Folgen Sie den Anweisungen auf dem Bildschirm.
Sinus 154 data II
Acrobat Reader
und dann auf
und
Verpackungsinhalt
1x Sinus 154 data II
(incl. USB-Anschlusskabel)
1 x CD-ROM mit Installations- und Konfigurations-Software
und einer ausführlichen Bedienungsanleitung
1 x Kurzbedienungsanleitung in Deutsch, Englisch, Türkisch
Deutsch
Überblick über die Installation
Halten Sie unbedingt die folgende Reihenfolge ein:
1. Installieren Sie die Software mittels der CD-ROM des Lieferumfangs.
2. Schließen Sie das Sinus 154 data II erst dann an Ihren Rechner an, wenn das Installationsprogramm Sie dazu auffordert.
3. Installieren Sie die Treiber.
4. Konfigurieren Sie das Netz mit Hilfe des T-Com WLAN Managers.
Software installieren
Schließen Sie alle Programme.
Legen Sie die im Lieferumfang enthaltene CD-ROM in das CD-ROM-Laufwerk Ihres Rech-
ners und warten Sie, bis das Software-Portal auf dem Bildschirm erscheint.
Klicken Sie in der Liste auf der linken Seite des Fensters auf den Namen des Produktes, das
Sie installieren wollen:
Warten Sie unbedingt, bis Sie dazu aufgefordert werden, das Sinus 154 data II an den
Rechner anzuschließen und verfahren Sie beim Anschließen wie im nächsten Abschnitt
beschrieben.
Sinus 154 data II
.
Das Einstiegsfenster wird
geöffnet. Klicken Sie auf
Installation
Es erscheint der InstallShield
Wizard auf dem Bildschirm.
Während der Installation zeigt
der InstallShield Wizard den
Fortschritt der Installation an.
Der folgende Schritt ist nur gültig für Windows 98SE / ME:
Falls Sie aufgefordert werden,
den Rechner neu zu starten,
klicken Sie auf
erneut
Die Installation wird danach
automatisch fortgesetzt.
.
Starten Sie
.
Deutsch
Sinus 154 data II einstecken
Stecken Sie den Stecker in eine freie
USB-Buchse an Ihrem Rechner.
Treiber installieren (unter Windows XP/2000)
Der Assistent für das Suchen neuer Hardware wird gestartet.
Nur wenn Windows XP Service Pack 2 installiert ist, erscheint zunächst eine Abfrage, ob eine
Verbindung mit Windows Update hergestellt werden soll. Wählen Sie
klicken Sie auf
Fenster.
Weiter
. Ohne Windows XP Service Pack 2 erscheint direkt das abgebildete
Klicken Sie auf
Windows sucht und findet nun die
passenden Treiber.
Falls eine Meldung zu einem
Windows-Logo-Test erscheint,
klicken Sie trotzdem auf
fortsetzen
Die weitere Installation geschieht
automatisch. Anschließend erscheint
ein Fenster, das Sie zum Fertigstellen
auffordert. Klicken Sie auf
len
Zum Schluss werden Sie vom
InstallShield aufgefordert, den
Rechner neu zu starten. Klicken Sie
bitte auf
Nach dem Neustart des Rechners wird automatisch der T-Com WLAN Manager angezeigt.
.
.
Fertigstellen
Nein, diesmal nicht
Weiter
.
Installation
Fertigstel-
.
und
Deutsch
Treiber installieren (unter Windows 98SE/ME)
Nachdem Sie das Sinus 154 data II angeschlossen haben, werden die Treiber automatisch
installiert und in das Betriebssystem integriert.
Anschließend werden Sie aufgefordert, den Rechner neu zu starten. Klicken Sie auf
Fertigstellen
Nach dem Neustart des Rechners wird automatisch der T-Com WLAN Manager angezeigt.
Der T-Com WLAN Manager
.
Sie können Ihr Sinus
154 data II mit dem
T-Com WLAN Manager
konfigurieren und den
Betriebsverlauf der
kabellosen Verbindung
Ihres Rechners überwachen.
Innerhalb der Sinus 154Produktfamilie sind die
Standardeinstellungen
aufeinander abgestimmt. Im Regelfall
müssen Sie nur individuelle Anpassungen vornehmen, z. B. das Aktivieren der Verschlüsselung. Informationen
dazu finden Sie in der
Bedienungsanleitung
auf der mitgelieferten
CD-ROM.
Deutsche Telekom AG, T-Com, SNr.: A31008-E505-A107-3-7KD1, MNr.: 40209462, Stand: 11.2004
Deutsch
Sinus 154 data II Quick Start Guide
You will find full instructions
in German on the CD-ROM supplied with the pack.
Overview
The Sinus 154 data II is a 54 Mbps wireless module that is connected to your computer or Notebook by means of a USB (Universal Serial Bus). Use this wireless network adapter
your computer quickly and easily into an existing wireless inhouse network.
Carefully follow the security information, system requirements, installation steps and warranty
conditions as described in full in the Sinus 154 data II instructions (please see the CD-ROM supplied with the pack).
This Quick Start Guide shows you how to connect your Sinus 154 data II and install the necessary software.
Safety aspects
The Sinus 154 range of products offer comprehensive security functions designed to prevent
unauthorised attacks from the Internet against computers in a local network, attempts at ‘listening in’ on traffic in a wireless network and the use of communications by unwanted network
users. You will find detailed information about these aspects in the instructions on the CD-ROM
supplied.
Opening the detailed operating instructions on the CD
Insert the CD-ROM supplied into your CD-ROM drive. The CD launches automatically and displays a dialogue box. Click on
If the manual does not open: in the dialogue box, click on
lation
. Follow the on-screen instructions.
Contents
1x Sinus 154 data II
(incl. USB connection cable)
Sinus 154 data II
and then on
Dokumentation
Acrobat Reader
. The manual opens.
and then on
1 x CD-ROM with installation and configuration software and
detailed operating instructions
1 x Quick Start Guide in German, English, Turkish
to incorporate
Instal-
English
Installation overview
Carry out these steps in the order indicated:
1. Install the software using the CD-ROM supplied.
2. Do not connect the Sinus 154 data II to your PC until prompted by the installation program.
3. Install the drivers.
4. Configure the network with the aid of the T-Com WLAN Manager.
Installing the software
Close all programs.
Insert the CD-ROM supplied into the CD-ROM drive of your PC and wait until the software
portal appears on the screen.
In the list on the left hand side of the window, click on the name of the product you wish to
install:
Sinus 154 data II
.
The dialogue box opens. Click
on
Installation
The InstallShield Wizard
appears on the screen.
The InstallShield Wizard shows
you how the installation is
progressing as the product is
being installed.
The following step applies to
Windows 98SE / ME only:
If you are prompted to restart
the computer, click on
Sie erneut
Installation will now continue
automatically.
.
Starten
.
You must wait until you are prompted to connect the Sinus 154 data II to your PC, and then
make the connection as described in the next section.
English
Plugging in the Sinus 154 data II
Insert the plug into a free USB socket
on your PC.
Installing drivers (under Windows XP/2000)
The wizard for looking for new hardware is started.
Only if Windows XP Service Pack 2 is installed will a prompt appear asking whether a connec-
tion should be established with Windows Update. Select
If Windows XP Service Pack 2 is not installed, the window shown below appears immediately.
Nein, diesmal nicht
Click on
Weiter
Windows now looks for and finds
the matching drivers.
If a message appears about a
Windows Logo Test, you should still
click on
Installation fortsetzen
The rest of the installation proceeds
automatically. A window now
appears prompting you to finish the
installation. Click on
Finally the InstallShield prompts you
to restart the computer. Please click
on
Fertigstellen
and click
.
.
Weiter
.
Fertigstellen
.
.
When the computer is restarted the T-COM WLAN Manager is displayed automatically.
English
Installing drivers (under Windows 98SE/ME)
Once you have connected the Sinus 154 data II the drivers are automatically installed and
incorporated into the operating system.
You will now be prompted to restart the computer. Click on
When the computer is restarted the T-Com WLAN Manager is displayed automatically.
The T-Com WLAN Manager
Fertigstellen
.
You can configure your
Sinus 154 data II with the
T-Com WLAN Manager
and monitor the operation of your computer's
wireless connection.
The standard settings
within the Sinus 154
family of products are
matched to one another
at the factory. You
should normally only
need to make personal
settings, such as activating the encryption. Further information about
this will be found in the
operating instructions
on the CD-ROM supplied.
Deutsche Telekom AG, T-Com, SNo.: A31008-E505-A107-3-7KD1, MNo.: 40209462, Release: 11.2004
English
Sinus 154 data II kısa kullanım kılavuzu
u Ayrıntılı Almanca kullanım kılavuzunu, teslimat paketindeki CD ROM'da bulabilirsiniz.
u Genel bakış
Sinus 154 data II, USB (Universal Serial Bus) aracılığıyla bilgisayarınıza veya
taşınabilir bilgisayarınıza bağlanan, 54 Mbps'lik bir radyo frekans modülüdür. Bu
kablosuz ağ adaptörüyle
biçimde bağlayabilirsiniz.
Sinus 154 data II kullanım kılavuzunda (bkz. teslimat paketindeki CD ROM) ayrıntılı
olarak yer alan güvenlik uyarılarını, sistem gereksinimlerini, kurulum talimatlarını ve
kullanım koşullarını mutlaka dikkate alın.
Bu kısa kullanım kılavuzunda Sinus 154 data II cihazınızın nasıl bağlanacağı ve gerekli
yazılımın nasıl kurulacağı gösterilmiştir.
u Güvenlik
Sinus 154 ürün serisi, Internet'ten yerel ağdaki bilgisayarlara yetki dışı erişimleri
engelleyecek, kablosuz ağda radyo frekans trafiğini izleme denemelerini ve ağdaki
iletişim olanaklarının istenmeyen kişiler tarafından kullanılmasını önleyecek kapsamlı
güvenlik fonksiyonları sunar. Buna ilişkin daha ayrıntılı bilgileri, teslimat paketindeki CD
ROM'da bulabilirsiniz.
u CD'deki ayrıntılı kullanım kılavuzunu açma
Teslimat paketinde bulunan CD ROM'u CD ROM sürücüsüne yerleştirin. Otomatik
başlatma etkin ise, başlangıç penceresi görüntülenir. Önce Sinus 154 data II 'yi ve
ardından
Kullanım kılavuzu açılmıyorsa: Başlangıç ekranında
Installation seçeneğini tıklayın. Ekranda verilen talimatları izleyin.
u Teslimat paketi içeriği
1 adet Sinus 154 data II
(USB bağlantı kablosu
Dokumentation seçeneğini tıklayın. Kullanım kılavuzu açılır.
dahil)
bilgisayarınızı mevcut bir kablosuz dahili ağa hızlı ve kolay bir
Acrobat Reader'ı ve ardından
Kurulum ve konfigürasyon yazılımını ve ayrıntılı kullanım
kılavuzunu içeren 1 adet CD ROM.
1 adet Almanca, İngilizce, Türkçe kısa kullanma kılavuzu.
Türkçe
u Kuruluma genel bakış
Mutlaka aşağıda belirtilen sırayı izleyin:
1. Teslimat paketindeki CD ROM'u kullanarak yazılımı kurun.
2. Sadece kurulum programı tarafından belirtildiği zaman Sinus 154 data II'yi
bilgisayarınıza takın.
3. Sürücüleri kurun.
4. T-Com WLAN Managers yardımıyla ağ konfigürasyonunu yapın.
u Yazılımı kurma
u Tüm programları kapatın.
u Teslimat paketindeki CD ROM'u CD ROM sürücüsüne yerleştirin ve yazılım
portalının ekranda görüntülenmesini bekleyin.
u Pencerenin sol bölümünde yer alan listede, kurmak istediğiniz ürünün adını
tıklayın:
Sinus 154 data II.
u Başlangıç penceresi açılır.
Installation seçeneğini
tıklayın.
u InstallShield Sihirbazı
ekranda görüntülenir.
Kurulum sırasında
InstallShield Sihirbazı
kurulum sürecindeki
ilerlemeyi gösterir.
u Aşağıdaki adım yalnızca
Windows 98SE / ME için
geçerlidir:
Bilgisayarınızı yeniden
başlatmanız istendiğinde
Starten Sie erneut seçeneğini
tıklayın.
Kurulum bunun ardından
otomatik olarak devam eder.
u Sinus 154 data II'yi bilgisayara takmak için mutlaka ilgili talimatın verilmesini
bekleyin ve takarken izleyen bölümdeki açıklamalara göre hareket edin.
Türkçe
u Sinus 154 data II'yi takma
u Fişi bilgisayarınızdaki boş bir USB
girişine takın.
u Sürücüyü kurma (Windows XP/2000)
Yeni donanım aramaya ilişkin yardımcı program başlatılır.
Yalnizca Windows XP Service Pack 2 kurulu ise, önce Windows Update ile bir bağlanti
kurulup kurulmayacağini soran bir pencere görüntülenir.
ardindan da
gösterilen pencere görüntülenir.
Weiter seçeneğini tiklayin. Windows XP kurulu değilse doğrudan yanda
Nein, diesmal nicht seçeneğini
u Weiter seçeneğini tıklayın.
Windows şimdi arayarak uygun
sürücüleri bulur.
u Windows Logo denemesine ilişkin
bir ileti alsanız da,
fortsetzen
u Kurulumun geri kalan bölümü
otomatik olarak gerçekleşir.
Ardından işlemi tamamlamanız
isteyen bir pencere belirir.
Fertigstellen seçeneğini tıklayın.
u Son olarak InstallShield,
bilgisayarı yeniden başlatmanızı
ister. Lütfen
düğmesini tıklayın.
seçeneğini tıklayın.
Installation
Fertigstellen
u Bilgisayar yeniden başlatıldıktan sonra otomatik olarak T-Com WLAN Manager
görüntülenir.
Türkçe
u Sürücüyü kurma (Windows 98SE/ME)
Sinus 154 data II'yi taktıktan sonra sürücüler otomatik olarak kurulur ve işletim
sistemine entegre edilir.
u Bunun ardından bilgisayarı yeniden başlatmanız istenir. Fertigstellen seçeneğini
tıklayın.
u Bilgisayar yeniden başlatıldıktan sonra otomatik olarak T-Com WLAN Manager
görüntülenir.
u T-Com WLAN Yöneticisi
Sinus 154 data II
cihazınızı T-Com
WLAN Manager ile
konfigüre edebilir ve
bilgisayarınızdaki
kablosuz bağlantının
çalışma sürecini
denetleyebilirsiniz.
Sinus 154 ürün
serisinde tüm standart
ayarlar birbirleriyle
uyumlu biçimde
yapılmıştır. Normal
koşullarda sadece
kişisel ayarları (örn.
şifrelemeyi
etkinleştirme)
yapmanız yeterlidir.
Buna ilişkin daha
ayrıntılı bilgileri, ürünle
birlikte teslim edilen
CD ROM'da
bulabilirsiniz.
Deutsche Telekom AG, T-Com, SNo.: A31008-E505-A107-3-7KD1, MNo.: 40209462,
Tarih: 11.2004
Türkçe
Loading...
