PRZECZYTAJ I ZACHOWAJ INSTRUKCJĘ
TI28B2S1
TI59B4S1
TI77B5S1
TCL Płyty indukcyjne do zabudowy
Instrukcja Obsługi dla modeli:
TCL TI28B2S1
TCL TI59B4S1
TCL TI77B5S1
str. 1
INSTRUKCJA OBSŁUGI – SPIS TREŚCI
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA..................................................................................................2
NIEBEZPIECZEŃSTWO……………………………………………………………………………………………………………..………....2
OSTRZEŻENIE……………………………………………………………………………………………………………………..……………….5
PODSTAWOWE INFORMACJE…................................................................................................................6
PRZED UŻYCIEM PŁYTY INDUKCYJNEJ……………………………………………………………………………………………….…9
WYBÓR ODPOWIEDNIEGO NACZYNIA DO GOTOWANIA……………………………………………………………………10
KORZYSTANIE Z PŁYTY INDUKCYJNEJ…………………………………………………………………………………………………11
KORZYSTANIE Z FUNKCJI BOOST….……………………………………………………………………………………………..…….12
STREFA FLEX……………………………………………………………………………………………………………………………………..14
BLOKOWANIE PANELU STERUJĄCEGO………………………………………………………………………………………..…….16
KORZYSTANIE Z FUNKCJI TIMER…………………………………………………………………………………………………..…...17
WSKAZÓWKI DOTYCZĄCE GOTOWANIA………………………………………………………………………………………..….18
USTAWIENIA TEMPERATURY………………………………………………………………………………………………………..…..18
KONSERWACJA I CZYSZCZENIE…………………………………………………………………………………………………….…….19
PORADY I WSKAZÓWKI……………………………………………………………………………………………………………………..20
SPECYFIKACJA TECHNICZNA………………………………………………………………………………………………………….…..21
WYŚWIETLANIE AWARII I KONTROLA KODÓW BŁĘDÓW……………………………………………………………….…..21
INSTALACJA – INSTRUKCJA INSTALACJI…………………………………………………………………………………………..…22
GWARANCJA I SERWIS...........................................................................................................................25
Gratulujemy zakupu nowej płyty indukcyjnej marki TCL.
Zalecamy poświęcić czas na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni
zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie.
W celu prawidłowej instalacji przeczytaj część poświęconą instalacji.
str. 2
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA
Twoje bezpieczeństwo osobiste i bezpieczeństwo innych są najważniejsze.
Dlatego przygotowaliśmy dla Ciebie wskazówki dotyczące bezpieczeństwa związanego z tym
urządzeniem.
Przeczytaj je i postępuj zgodnie z nimi.
To jest znak ostrzegawczy niebezpieczeństwa:
Wszystkie alerty dotyczące bezpieczeństwa są zgodne ze słowami „niebezpieczeństwo” i
„ostrzeżenie”.
Jeśli nie przestrzegasz tych wskazówek, możesz zostać poważnie ranny.
NIEBEZPIECZEŃSTWO
Ostrzeżenia dotyczące bezpieczeństwa.
Przed użyciem płyty indukcyjnej TCL przeczytaj poniższe informacje.
Instalacja
Zagrożenie porażenia prądem
• Odłącz urządzenie od sieci elektrycznej przed przystąpieniem do jakichkolwiek prac lub
konserwacji.
• Podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowanego
elektryka.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem, śmierć lub zniszczenie
urządzenia.
Wyeliminuj zagrożenie
• Uważaj - krawędzie panelu mogą być ostre.
• Nieprzestrzeganie zalecenia może spowodować obrażenia ciała lub skaleczenia.
Ważne instrukcje bezpieczeństwa
• Przeczytaj uważnie instrukcję przed instalacją lub korzystaniem z tego urządzenia.
• Nie wolno na płycie grzewczej umieszczać materiałów łatwopalnych, oraz niczego co może
ulec zapaleniu pod wpływem temperatury.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją
instalacji.
str. 3
• To urządzenie powinno być zainstalowane i uziemione wyłącznie przez wykwalifikowanego
elektryka posiadającego stosowne uprawnienia.
• To urządzenie powinno być podłączone do instalacji, która zawiera przełącznik izolujący,
bezpiecznik, zapewniający pełne odłączenie od zasilania.
• Niewłaściwe zainstalowanie urządzenia może spowodować unieważnienie wszelkich
roszczeń gwarancyjnych lub odpowiedzialności producenta.
Obsługa i konserwacja
Zagrożenie porażeniem elektrycznym
• Nie gotuj na pękniętej lub popękanej płycie grzewczej. Jeśli powierzchnia płyty jest zbita lub
pęknięta, natychmiast wyłącz urządzenie z zasilania sieciowego i skontaktuj się z
wykwalifikowanym technikiem.
• Należy wyłączyć kuchenkę przed czyszczeniem lub konserwacją.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem lub śmierć.
Zagrożenie dla zdrowia
• To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.
Zagrożenie gorącą powierzchnią
• Należy pamiętać, że podczas użytkowania płyta grzewcza urządzenia stanie się wystarczająco
gorąca aby spowodować oparzenia.
• Nie należy dotykać płyty grzewczej dłonią lub inną częścią ciała, przed całkowitym
wystygnięciem.
• Metalowe przedmioty, takie jak noże, widelce, łyżki lub pokrywki nie powinny być
umieszczane na powierzchni płyty, ponieważ mogą się nagrzewać i spowodować oparzenia.
• Należy pamiętać aby dzieci nie dotykały kuchenki w trakcie jej pracy.
• Uchwyty garnków mogą się nagrzewać w trakcie gotowania. Sprawdź, czy uchwyty nie
wystają poza inne pola grzewcze, które są włączone. Trzymaj naczynia poza zasięgiem dzieci.
• Niezastosowanie się do tej porady może spowodować oparzenia.
Ważne instrukcje bezpieczeństwa
• Nigdy nie zostawiaj urządzenia bez nadzoru podczas użytkowania.
• Nigdy nie używaj kuchenki jako powierzchni do pracy lub przechowywania gdyż może to
spowodować zniszczenie lub porysowanie kuchenki.
• Nigdy nie zostawiaj na urządzeniu żadnych przedmiotów ani naczyń.
• Nie umieszczaj ani nie zostawiaj żadnych przedmiotów namagnesowanych (np. kart
kredytowych, kart pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy
str. 4
MP3) w pobliżu urządzenia, ponieważ mogą na nie oddziaływać jego pola
elektromagnetyczne.
• Nigdy nie używaj urządzenia do ogrzewania pomieszczenia.
• Po użyciu zawsze wyłączaj pola grzejne i płytę grzewczą zgodnie z opisem w niniejszej
instrukcji (np. za pomocą przycisków dotykowych).
• Nie pozwalaj dzieciom bawić się urządzeniem lub siedzieć, stać lub wspinać się na niego.
• Nie przechowuj przedmiotów interesujących dla dzieci w szafkach nad urządzeniem. Dzieci
wspinające się na płytę kuchenną mogą zostać poważnie zranione.
• Nie pozostawiaj dzieci w pomieszczeniu lub bez opieki w miejscu, w którym urządzenie jest
używane.
• Nie naprawiaj ani nie wymieniaj żadnej części urządzenia, chyba że wyraźnie zalecono to w
instrukcji. Wszelkie inne czynności serwisowe powinny być wykonywane przez
wykwalifikowanego technika.
• Nie używaj odkurzacza parowego do czyszczenia płyty kuchennej.
• Nie umieszczaj ani nie upuszczaj ciężkich przedmiotów na płytę kuchenną.
• Nie stawaj na płycie kuchennej.
• Nie należy używać patelni z postrzępionymi krawędziami ponieważ może to spowodować
porysowanie powierzchni płyty.
• Do czyszczenia płyty kuchennej nie wolno używać zmywaków ani innych szorstkich środków
ściernych, ponieważ mogą one porysować szkło indukcyjne.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego
przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenie
porażenia prądem.
• To urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych
zastosowaniach, takich jak:
- kuchnie w sklepach, biurach i innych miejscach pracy
- przez klientów w hotelach, motelach i innych pomieszczeniach typu mieszkalnego
str. 5
W trakcie używania urządzeń elektrycznych należy przestrzegać podstawowych zasad
bezpieczeństwa aby ograniczyć ryzyko wystąpienia pożaru, porażenia prądem i uszkodzenia
lub zniszczenia mienia. Prosimy o przeczytanie wskazówek dotyczących bezpieczeństwa
przed użyciem tego urządzenia.
• OSTRZEŻENIE: Urządzenie i jego części nagrzewają się podczas użytkowania.
Należy uważać, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia nie
powinny samodzielnie obsługiwać urządzenia.
• OSTRZEŻENIE: Gotowanie bez nadzoru przy wykorzystywaniu tłuszczu lub oleju może być
niebezpieczne i może spowodować pożar. NIGDY nie próbuj gasić ognia wodą, ale wyłącz
urządzenie, a następnie przykryj płomień np. z pokrywką lub kocem przeciwpożarowym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na
powierzchniach do gotowania.
• OSTRZEŻENIE: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć porażenia
prądem.
• Nie należy używać odkurzacza parowego.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego zegara lub
oddzielnego systemu zdalnego sterowania.
• UWAGA: Proces gotowania musi być nadzorowany. Krótkotrwały proces gotowania musi
być nadzorowany w sposób ciągły.
• OSTRZEŻENIE: Aby zapobiec przewróceniu się urządzenia, należy zainstalować płytę
zgodnie z instrukcją instalacji.
• OSTRZEŻENIE: Należy używać naczyń zaprojektowanych przez producenta urządzenia do
gotowania lub wskazanych przez producenta urządzenia w instrukcji użytkowania jako
odpowiednie do tego typu kuchenek. Użycie nieodpowiednich naczyń może spowodować
wypadki.
To urządzenie zawiera uziemienie tylko do celów funkcjonalnych.
PODSTAWOWE INFORMACJE
OSTRZEŻENIE
str. 6
PODSTAWOWE INFORMACJE

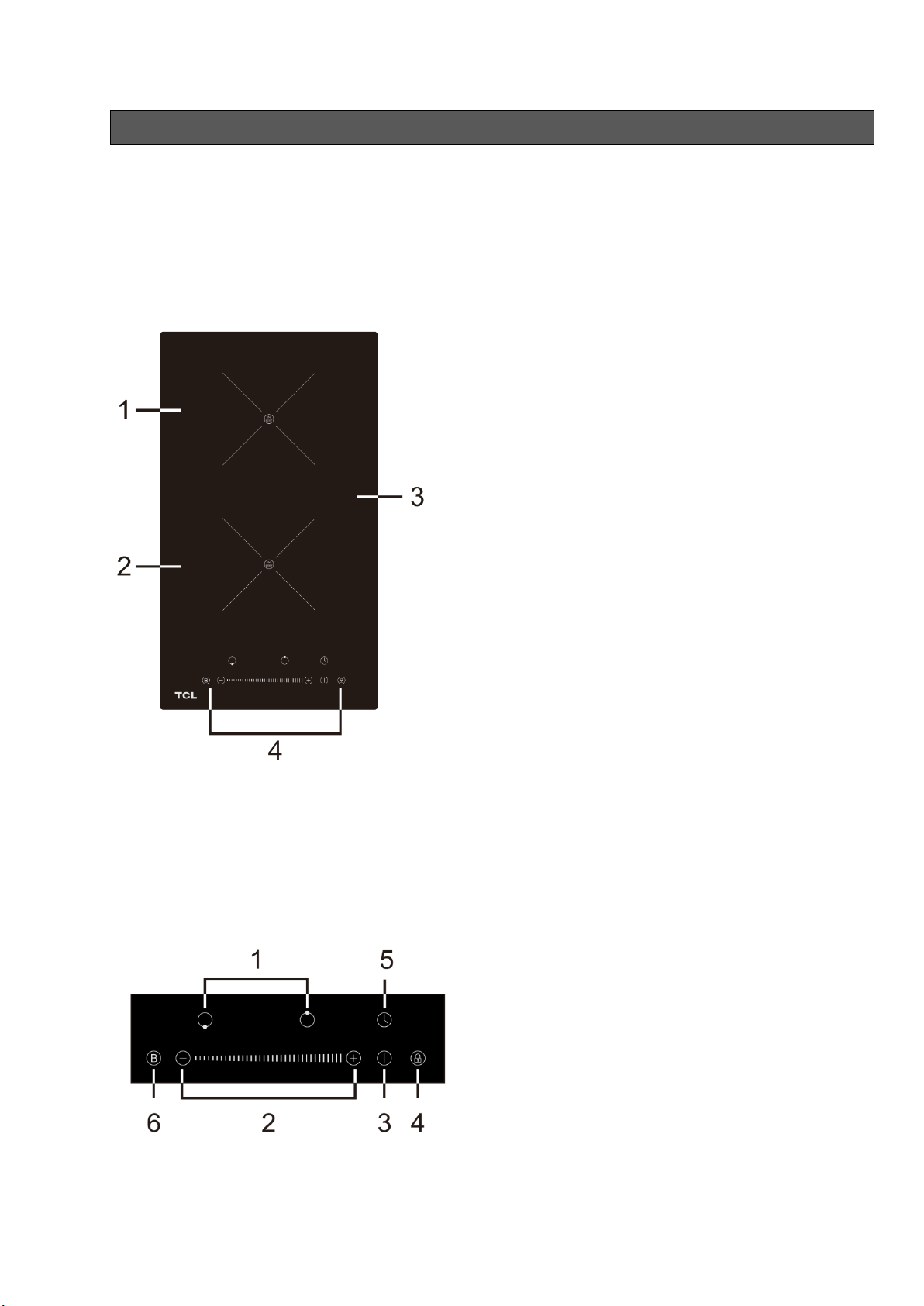

Widok urządzenia
Model : TCL TI28B2S1
Panel kontrolny
1. 2000W booster do 2500W, tylna strefa
gotowania
2. 1600 booster do 2000W, przednia strefa
gotowania
3. Płyta indukcyjna
1. Sterowanie wyborem strefy gotowania
2. Sterowanie suwakiem regulacji
temperatury / timera
3. Włącznik ON / OFF
4. Przycisk blokady
5. Timer
6. Funkcja Booster
str. 7
Model : TCL TI59B4S1
Panel kontrolny
1. 2000W boost do 2500W
2. 1600W boost do 2000W
3. 2000W boost do 2500W
4. 1600W boost do 2000W
5. Strefa flex, 2500W boost do 3000W
6.Panel kontrolny
1. Sterowanie wyborem strefy gotowania
2. Włącznik ON/OFF
3. Timer
4. Sterowanie suwakiem regulacji
temperatury / timera
5. Przycisk strefy flex
6. Przycisk blokady
7. Funkcja Boost
str. 8
Model : TCL TI77B5S1
Panel kontrolny
1. 2000W boost to 2300W
2. 1500W boost to 2000W
3. 2000W boost to 2300W
4. 1500W boost to 2000W
5. 2200W boost to 2600W
6. Strefa flex
7.Panel kontrolny
1. Sterowanie wyborem strefy gotowania
2. Włącznik ON/OFF
3. Timer
4. Przycisk strefy flex
5. Sterowanie suwakiem regulacji
temperatury / timera
6. Przycisk blokady
7. Funkcja Boost
str. 9
Słowo na temat gotowania indukcyjnego
Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia
gotowania. Działa na zasadzie wibracji elektromagnetycznych wytwarzających ciepło
bezpośrednio na patelni, a nie pośrednio przez ogrzewanie powierzchni szkła. Szkło staje się
gorące tylko dlatego, że patelnia nagrzewa się.
• Przeczytaj instrukcję, zwracając szczególną uwagę na sekcję „Ostrzeżenia dotyczące
bezpieczeństwa”.
• Usuń folię ochronną, która może nadal znajdować się na płycie indukcyjnej.

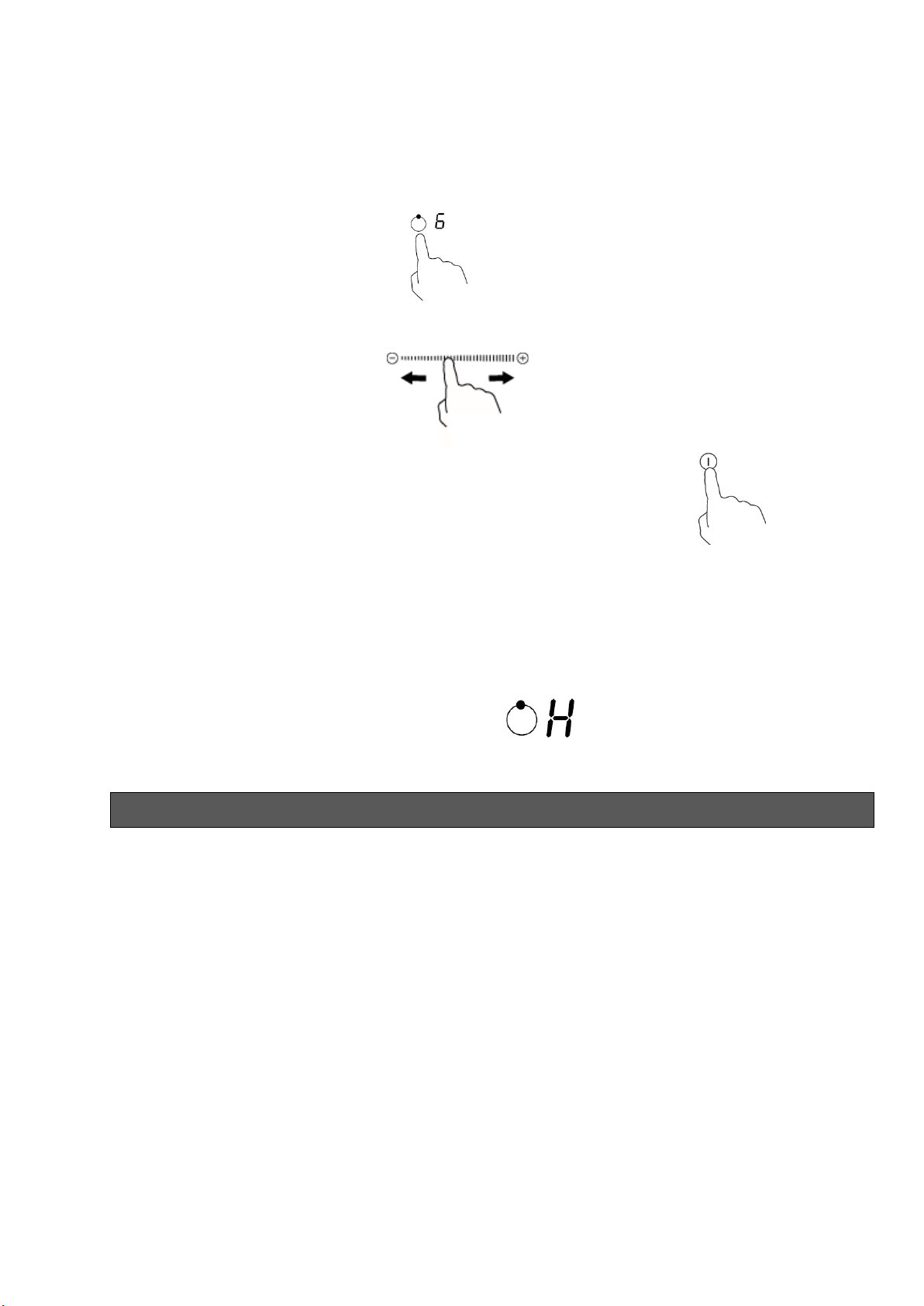

Korzystanie z przycisków dotykowych
• Kontrolki reagują na dotyk, więc nie musisz ich naciskać.
• Użyj opuszka palca, a nie jej czubka.
• Usłyszysz sygnał dźwiękowy po każdym dotknięciu.
• Upewnij się, że kontrolki są zawsze czyste, suche i że nie ma na nich żadnych przedmiotów
(np. naczynia lub szmatki). Nawet niewielka ilość wody może utrudniać sterowanie.
PRZED UŻYCIEM PŁYTY INDUKCYJNEJ
garnek
obwód magnetyczny
płyta ze szkła ceramicznego
cewka indukcyjna
str. 10
WYBÓR ODPOWIEDNIEGO NACZYNIA DO GOTOWANIA
• Używaj tylko naczyń z podstawą nadającą się do indukcji
Szukaj symbolu indukcji na opakowaniu naczynia lub na
dnie patelni.
• Możesz sprawdzić, czy Twoje naczynia są odpowiednie,
przeprowadzając test magnetyczny. Przysuń magnes w kierunku
podstawy naczynia. Jeśli jest przyciągany to oznacza że nadaje się do indukcji.
• Jeśli nie masz magnesu:
1. Umieść trochę wody w naczyniu które chcesz sprawdzić.
2. Jeśli na wyświetlaczu nie miga kontrolka i woda się nagrzewa, naczynie jest odpowiednie.
• Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium
lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i wyroby ceramiczne.
Nie używaj naczyń z postrzępionymi krawędziami lub zakrzywioną podstawą.
Upewnij się, że podstawa garnka jest gładka, leży płasko na szkle i ma taki sam rozmiar jak
strefa gotowania. Używaj naczyń, których średnica jest tak duża jak grafika wybranej strefy.
Przy użyciu garnka zostanie użyta nieco szersza energia przy maksymalnej wydajności. Jeśli
korzystasz z naczynia o mniejszej średnicy, wydajność może być mniejsza niż oczekiwana.
Zawsze wypośrodkuj garnek na polu grzejnym.
Zawsze podnoś naczynie z płyty indukcyjnej - nie przesuwaj, bo może porysować szkło.
str. 11
Wymiary paneli
Strefy gotowania są ograniczone, automatycznie dostosowywane do średnicy naczynia.
Jednak dno naczynia musi mieć minimalną średnicę zgodnie z odpowiednią strefą gotowania.
Aby uzyskać najlepszą wydajność płyty kuchennej, umieść naczynie na środku strefy
gotowania.
KORZYSTANIE Z PŁYTY INDUKCYJNEJ
Aby rozpocząć gotowanie
• Po włączeniu zasilania, brzęczyk wyda jeden sygnał dźwiękowy, wszystkie
wskaźniki zapalą się na 1 sekundę, a następnie zgasną, wskazując, że płyta
indukcyjna przeszła w tryb gotowości.
1. Dotknij przycisk WŁ./WYŁ. , brzęczyk wyda jeden dźwięk
wskazując, że płyta indukcyjna przeszła w tryb gotowości,
zaświeci się wskaźnik Zasilania.
2. Umieść odpowiednie naczynie na strefie gotowania, którą
chcesz użyć.
• Upewnij się, że spód naczynia i powierzchnia strefy
grzewczej są czyste i suche.
3. Dotknij elementu sterującego wyborem strefy grzewczej a
wskaźnik obok przycisku zacznie migać
4. Wybierz ustawienie temperatury, dotykając kontrolki „-” lub „+”
lub przesuń suwak ustawień palcem.
• Jeśli nie wybierzesz ustawienia temperatury w ciągu 30 sekund,
płyta indukcyjna wyłączy się automatycznie. Będziesz
musiał rozpocząć od nowa od kroku 1.
• Możesz zmienić ustawienie temperatury w dowolnym momencie
podczas gotowania.
• Przytrzymując jeden z tych przycisków, wartość zwiększy się lub zmaleje.
str. 12
Po zakończeniu gotowania
1. Dotknij przycisku wyboru strefy grzewczej, którą chcesz wyłączyć.
2. Wyłącz strefę grzewczą, dotykając „-” lub przesuwając suwak ustawień w dół
do „0”.
3. Wyłącz całą płytę kuchenną, dotykając przycisku „ WŁ./WYŁ.”.
4. Uważaj na gorące powierzchnie
Oznaczenie „H” pokaże, które strefy grzewcze są za gorące aby dotknąć. Zniknie,
gdy powierzchnia ostygnie do bezpiecznej temperatury. Może być również
używane jako funkcja oszczędzania energii, jeśli chcesz podgrzewać kolejne
naczynie, użyj strefy grzewczej, która wciąż jest gorąca.
KORZYSTANIE Z FUNKCJI BOOST
Boost to funkcja polegająca na tym, że jedna strefa rośnie do większej mocy w
ciągu jednej sekundy i trwa przez 10 minut. W ten sposób możesz uzyskać
mocniejsze i szybsze gotowanie.
str. 13
Korzystanie z funkcji Boost aby uzyskać większą moc
1. Dotknij przycisku wyboru strefy grzewczej, którą chcesz wzmocnić, wskaźnik
obok przycisku zacznie migać.
2. Dotknij przycisku B( Boost), strefa grzewcza zacznie działać w trybie Boost.
Wyświetlacz mocy pokaże „P”, wskazując, że strefa jest aktywna.
Po ustawieniu funkcji Boost, maksymalna moc będzie działać przez 10 minut. Po
10 minutach strefa powróci do mocy 9
Jeśli chcesz anulować funkcję Boost w ciągu tych 10 minut, dotknij przycisku
wyboru strefy grzewczej, wskaźnik obok przycisku zacznie migać. Dotknij lub
przesuń suwak ustawień do nowego ustawienia lub do 0, aby wyłączyć strefę
grzewczą.
Ograniczenia mocy przy korzystaniu z funkcji Boost.
Cztery lub pięć stref podzielono na dwie grupy. W jednej grupie, jeśli używasz
funkcji Boost w jednej strefie, użyj innej strefy do funkcji Boost w innej grupie.
str. 14
Funkcja zarządzania energią
• Strefy gotowania są podzielone na dwie grupy. Każda grupa posiada
maksymalne obciążenie elektryczne 3500W.
Wyświetlany poziom mocy może różnić się od faktycznego poziomu mocy
podczas dzielenia mocy i gotowania przy wysokiej temperaturze. Aby zapobiec
przegrzaniu płyty, poziom mocy jest kontrolowany automatycznie.
Strefa Flex
• Ten obszar może być używany jako pojedyncza strefa lub jako dwie różne
strefy, odpowiednio do potrzeb gotowania w dowolnym momencie.
• obszar Flex składa się z dwóch niezależnych induktorów, które można
kontrolować osobno. Podczas pracy jako pojedyncza strefa, naczynia kuchenne
są przenoszone z jednej strefy do drugiej w obrębie obszaru Flex, utrzymując ten
sam poziom mocy w strefie, w której naczynie zostało pierwotnie umieszczone, a
część, która nie jest objęta sprzętem kuchennym, nie będzie podgrzewana.
• Ważne: Upewnij się, że naczynia do gotowania zostały umieszczone pośrodku
pojedynczej strefy grzewczej. W przypadku dużego garnka, owalnych,
str. 15
prostokątnych i wydłużonych patelni, upewnij się aby umieścić naczynie
pośrodku strefy gotowania pokrywającej oba krzyżyki.
Przykłady dobrych i złych umiejscowień patelni:
Jako duża strefa
1. Aby aktywować obszar jako pojedynczą dużą strefę, po prostu naciśnij klawisz
strefy Flex.
Zapali się lampka nad klawiszem strefy Flex, co oznacza, że strefa Flex została
aktywowana.
2. Dostosuj ustawienie ciepła, dotykając suwaka.
Jako dwie niezależne strefy
Aby użyć obszaru Flex jako dwóch różnych stref z różnymi ustawieniami mocy,
dotknij „-” lub przesuń suwak ustawień w dół do „0”, obszar Flex zamieni się w
dwie niezależne strefy grzewcze.
str. 16
BLOKOWANIE PANELU STERUJĄCEGO
• Możesz zablokować panel sterujący, aby zapobiec niezamierzonemu użyciu (np.
przez dzieci przypadkowo włączające strefy grzewcze).
• Gdy panel sterujący jest zablokowany, wszystkie elementy sterujące oprócz
sterowania WŁ./WYŁ. są wyłączone.
Aby zablokować panel sterujący
Dotknij i przytrzymaj klawisz blokady przez 3 sekundy. Wskaźnik blokady
zaświeci się.
Aby odblokować panel sterujący
1. Dotknij i przytrzymaj przycisk blokady przez 3 sekundy.
2. Możesz teraz zacząć korzystać z płyty indukcyjnej.
Gdy płyta grzewcza jest w trybie blokady, wszystkie elementy sterujące są wyłączone, z wyjątkiem
WŁ./WYŁ. , zawsze można wyłączyć płytę indukcyjną za pomocą przycisku WŁ./WYŁ. w
nagłych wypadkach, ale w następnej kolejności powinieneś odblokować płytę indukcyjną.
Zabezpieczenie przed przegrzaniem
Płyty indukcyjne TCL zostały wyposażone w czujnik temperatury który
monitoruje temperaturę wewnątrz płyty indukcyjnej. Podczas wykrycia
nadmiernej temperatury, płyta indukcyjna automatycznie przestanie działać.
Ostrzeżenie o cieple resztkowym
Kiedy płyta będzie działać przez pewien czas, pozostanie ona nagrzana.
Litera „H” pojawia się aby ostrzec Cię byś nie dotykał płyty ponieważ jest gorąca.
Automatyczne wyłączenie
Kolejną funkcją bezpieczeństwa płyty indukcyjnej TCL jest automatyczne
wyłączanie. Dzieje się tak, gdy zapomnisz wyłączyć strefę gotowania. Domyślne
czasy wyłączenia to 2 godziny.
str. 17
KORZYSTANIE Z FUNKCJI TIMER
• Funkcję Timer można ustawić do wyłączania jednej lub więcej stref grzewczych,
każda strefa grzewcza ma indywidualne ustawienie minutnika.
• Timer można ustawić na maksymalnie 99 minut.
Ustawianie minutnika, aby wyłączyć jedną strefę grzewczą
1. Dotknij kontrolkę minutnika, aż zaświeci się kontrolka czasu żądanej strefy
gotowania, wskaźnik symbolu minutnika i strefy gotowania zacznie migać, a na
wyświetlaczu minutnika pojawi się „00”.
2. Ustaw czas, dotykając przycisku „-” lub „+”, lub przesuwając suwak ustawień
minutnika
Wskazówka: dotknij kontrolera minutnika „-” lub „+”
Raz aby zmniejszyć lub zwiększyć o 1 minutę.
Dotknij i przytrzymaj przycisk „-” lub „+” minutnika,
aby zmniejszyć lub zwiększyć o 10 minut.
3. Dotknij przycisk Timet, aż zaświeci się lampka czasu żądanej strefy gotowania,
dotknij „-” lub przesuń suwak ustawień w dół do „00” aby wyłączyć minutnik.
4. Po ustawieniu czasu, rozpocznie się natychmiastowe odliczanie. Wyświetlacz
pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund.
5. Po upływie czasu gotowania, odpowiednia strefa gotowania zostanie
automatycznie wyłączona.
Ustawianie minutnika do wyłączenia więcej niż jednej
strefy grzewczej
str. 18
1. Jeśli więcej niż jedna strefa grzewcza korzysta z tej funkcji, pojawi się
wskaźnik minutnika
(np. strefa 1# ustawienie 3 minuty, strefa 2# ustawienie 6 minut, wskaźnik
minutnika pokazuje „3”.)
Jeśli chcesz sprawdzić ustawiony czas innej strefy grzewczej, dotknij przycisk
Timer, aż zaświeci się kontrolka czasu żądanej strefy grzewczej. Timer wskaże
ustawiony czas.
(ustaw na 6 minut)
(ustaw na 3 minut)
2. Po upływie czasu gotowania, symbol Timer odpowiedniej strefy gotowania
wyłączy się automatycznie.
UWAGA: Jeśli chcesz zmienić czas po ustawieniu minutnika, musisz zacząć od
kroku 1
WSKAZÓWKI DOTYCZĄCE GOTOWANIA
• Gdy jedzenie się zagotuje, zmniejsz ustawienie mocy.
• Używanie pokrywki skraca czas gotowania i oszczędza energię, utrzymując ciepło.
• Zminimalizuj ilość płynu lub tłuszczu, aby skrócić czas gotowania.
• Rozpocznij gotowanie przy wysokim ustawieniu mocy i zmniejsz ustawienie, gdy jedzenie się
zagrzeje.
USTAWIENIA TEMPERATURY
Ustawienia mocy
Zastosowanie
1 - 2
• delikatne podgrzanie dla małych ilości jedzenia
• topienie czekolady, masła i żywności, które szybko się topią.
• delikatne gotowanie
• powolne podgrzewanie
str. 19
3 - 4
• odgrzewanie
• szybkie gotowanie
• gotowanie ryżu
5 - 6
• smażenie naleśników
7 - 8
• smażenie
• gotowanie makaronu
9
• smażenie
• gotowanie zupy
• wrzątek
KONSERWACJA I CZYSZCZENIE
Co?
Jak?
Ważne!
Codzienne
zabrudzenia na
szkle indukcyjnym
(odciski palców,
ślady, plamy
pozostawione
przez jedzenie)
1. Wyłącz zasilanie
kuchenki.
2. Nałóż środek do
czyszczenia płyty, gdy
szkło jest jeszcze
ciepłe (ale nie
gorące!)
3. Wytrzyj do sucha czystą
ściereczką lub
ręcznikiem
papierowym.
4. Włącz zasilanie płyty.
• Gdy zasilanie płyty zostanie wyłączone, nie będzie
wskazania „gorącej powierzchni”, ale pole grzejne
może nadal pozostać gorące! Zachowaj szczególną
ostrożność.
• Twarde zmywaki, niektóre nylonowe ścierki i
szorstkie / ścierne środki czyszczące mogą
porysować szkło. Zawsze czytaj etykietę, aby
sprawdzić, czy Twój środek jest odpowiedni.
• Nigdy nie zostawiaj środków czyszczących na
płycie: szkło może zostać poplamione.
Pozostałości
jedzenia, tłuszcz
Natychmiast usuń je za
pomocą zmywaka
odpowiedniego do płyt
indukcyjnych, ale uważaj
na powierzchnie gorącej
strefy gotowania:
1. Wyłącz zasilanie płyty
indukcyjnej.
2. Oczyść zabrudzenia
ściereczką do naczyń lub
ręcznikiem papierowym.
3. Wykonaj czynności dla
„Codzienne
zabrudzenia na szkle”
powyżej.
• Usuń plamy pozostawione przez resztki jedzenia
lub tłuszczu bezzwłocznie po zakończeniu gotowania.
Jeśli pozostaną do ostygnięcia na szkle indukcyjnym,
mogą być trudne do usunięcia lub nawet na stałe
uszkodzić powierzchnię szkła.
str. 20
Wycieki pod
osłonę płyty
1. Wyłącz zasilanie
kuchenki.
2. Wytrzyj do sucha
wyciek
3. Przetrzyj obszar panelu
sterowania czystą
wilgotną gąbką lub
szmatką.
4. Wytrzyj całą płytę do
sucha ręcznikiem
papierowym.
5. Włącz ponownie
zasilanie płyty
kuchennej.
• Płyta indukcyjna może wydawać dźwięki, a
sterowanie dotykowe może nie działać, wówczas gdy
elementy elektroniczne zostały zalane. Upewnij się,
że wytarłeś obszar sterowania dotykiem przed
włączeniem kuchenki.
PORADY I WSKAZÓWKI
Problem
Prawdopodobne przyczyny
Rozwiązanie
Płyta kuchenna
nie działa.
Brak mocy.
Upewnij się, że płyta kuchenna jest podłączona do
zasilania i jest włączona.
Sprawdź, czy w twoim domu lub okolicy nie
wystąpiła przerwa w dostawach prądu. Jeśli
sprawdziłeś wszystko i problem nadal występuje,
skontaktuj się z serwisem.
Sterowanie
dotykowe nie
działa.
Panel sterujący jest
zablokowany.
Odblokuj panel sterujący. Patrz sekcja
„Korzystanie z ceramicznej płyty kuchennej” w
celu uzyskania instrukcji.
Utrudnione
korzystanie z
panelu
sterowania.
Sprawdź czy palec którym
dokonujesz sterowania jest
suchy i czysty.
Upewnij się, że panel sterowania jest suchy i
czysty, oraz że dokonujesz sterowania opuszkiem
palca.
Szkło jest
porysowane.
Garnki o szorstkich
krawędziach.
Nieodpowiednie środki
czyszczące, ściereczki lub
zmywaki
Używaj naczyń z płaskimi i gładkimi podstawami.
Zobacz „Wybór odpowiedniego naczynia”.
Patrz „Pielęgnacja i czyszczenie”.
Niektóre garnki
wydają trzaski.
Niektóre garnki wydają trzaski
Jest to normalne dla naczyń kuchennych i nie
wskazuje błędu.
str. 21
SPECYFIKACJA TECHNICZNA
Płyta kuchenna
TCL TI28B2S1
Strefy gotowania
2 strefy
Napięcie zasilania
220-240V~,50-60Hz
Dostępna moc grzejna
3500W
Rozmiar L×W×H(mm)
300X520X55
Wymiary zabudowy A × B (mm)
276X495
Płyta kuchenna
TCL TI59B4S1
Strefy gotowania
4 strefy
Napięcie zasilania
220-240V~,50-60Hz
Dostępna moc grzejna
7000W
Rozmiar L×W×H(mm)
590X520X55
Wymiary zabudowy A × B (mm)
576X495
Płyta kuchenna
TCL TI77B5S1
Strefy gotowania
5 stref
Napięcie zasilania
220-240V~,50-60Hz
Dostępna moc grzejna
7200 W
Rozmiar L×W×H(mm)
800X520X55
Wymiary zabudowy A × B (mm)
785x490
WYŚWIETLANIE AWARII I KONTROLA KODÓW BŁĘDÓW
Jeśli pojawi się nieprawidłowość, płyta indukcyjna automatycznie przejdzie w tryb serwisowy
i wyświetli odpowiednie kody serwisowe:
str. 22
Problem
Prawdopodobne przyczyny
Rozwiązanie
E9/EE
Czujnik temperatury awarii cewki
indukcyjnej
Proszę skontaktować się z serwisem
E7/E8
Czujnik temperatury awaria IGBT.
Proszę skontaktować się z serwisem
E2/E3
Nieprawidłowe napięcie zasilania
Sprawdź, czy moc zasilania jest normalna.
Wyłącz i włącz zasilanie głównym przełącznikiem
zasilania.
E0
Wysoka temperatura IGBT
Proszę skontaktować się z serwisem
E1
W obszarze grzewczym nie ma
patelni lub odpowiedniego
naczynia.
Umieść odpowiednie naczynie w strefie grzewczej.
F
Słaba komunikacja
H Wskaźnik ciepła resztkowego
INSTALACJA – INSTRUKCJA INSTALACJI
Wytnij powierzchnię roboczą zgodnie z rozmiarami pokazanymi na rysunku.
W celu instalacji i użytkowania należy zachować co najmniej 5 cm przestrzeni wokół otworu.
Upewnij się, że grubość powierzchni roboczej wynosi co najmniej 30 mm. Wybierz odporny
na ciepło materiał powierzchni roboczej, aby uniknąć większych odkształceń
spowodowanych przez promieniowanie cieplne z płyty grzejnej.
MODEL:
L(mm)
W(mm)
H(mm)
D(mm)
A(mm)
B(mm)
X(mm)
TI28B2S1
300
520
55 50
500
268
50 mini
TI59B4S1
590
520
55 50
576
495
50 mini
TI77B5S1
800
520
55 50
785
490
50 mini
str. 23
W celu właściwego zainstalowania płyty i wentylacji należy każdorazowo upewnić się,
że blat kuchenny jest właściwej grubości, a wlot i wylot powietrza nie są zablokowane.
Uwaga: Odległość bezpieczeństwa między płytą grzejną a szafką nad płytą grzejną
powinna wynosić co najmniej 760 mm.
Przed umiejscowieniem wsporników mocujących
Urządzenie powinno być umieszczone na stabilnej, gładkiej powierzchni (użyj opakowania).
Nie naciskaj na szkło indukcyjne oraz obudowę i elementy wystające z płyty indukcyjnej.
Zamocuj płytę na powierzchni roboczej, przykręcając cztery wsporniki na spodzie płyty (patrz
rysunek) po instalacji.
A(mm)
B(mm)
C(mm)
D E 760
50 min
20 min
Kanał wentylacyjny
Wylot powietrza 5 mm
str. 24
Tylko dla Model : TCL TI59B4S1 & TI77B5S1
Dostosuj pozycję wspornika, aby dopasować ją do różnych grubości powierzchni roboczej.
Uwagi
1. Płyta indukcyjna musi zostać zainstalowana przez wykwalifikowany personel lub
techników z uprawnieniami. Nigdy nie przeprowadzaj operacji montażu samodzielnie.
2. Płyta indukcyjna nie może być montowana do urządzeń chłodzących, zmywarek i suszarek.
3. Płytę indukcyjną należy zainstalować w taki sposób, aby zapewnić lepsze promieniowanie
cieplne w celu zwiększenia jej niezawodności.
4. Ściana i strefa grzewcza nad powierzchnią roboczą powinny być odporne na podwyższoną
temperaturę.
5. Aby uniknąć uszkodzeń, warstwa izolująca i klej użyte do montażu blatów kuchennych
muszą być odporne na podwyższoną temperaturę.
6. Nie należy używać myjki parowej do czyszczenia płyty.
7. Płyta indukcyjna nie może być podłączona tylko do zasilania z impedancją niższą
niż 0,427 omów.
A B C
D
wkręt
wspornik
Otwór wkrętu
podstawa
str. 25
Podłączanie płyty do zasilania sieciowego
1. Jeśli kabel zasilający jest uszkodzony lub wymaga wymiany, powinien się tym zająć
wykwalifikowany elektryk z uprawnieniami i należy w tym celu skontaktować się z serwisem.
2. Płyta indukcyjna musi zostać podłączona zgodnie z diagramem którego wzór znajduje się
na urządzeniu.
3. Jeśli urządzenie jest podłączone bezpośrednio do zasilania sieciowego, należy zainstalować
wyłącznik wielobiegunowy z minimalną przerwą 3 mm między stykami.
4. Instalator musi zapewnić prawidłowe połączenie elektryczne i zgodność z przepisami
bezpieczeństwa.
5. Kabel nie może być zgięty ani ściśnięty.
6. Kabel musi być regularnie sprawdzany i wymieniany tylko przez odpowiednio
wykwalifikowaną osobę.
Zasilanie należy podłączyć zgodnie z odpowiednią normą lub wyłącznikiem jednobiegunowym.
Sposób połączenia pokazano poniżej.
Oświadczenie producenta o zgodności urządzenia z zasadniczymi wymaganiami
GWARANCJA I SERWIS
Niniejszym LIN POLSKA Sp. z o.o. oświadcza, że urządzenia TCL TI28B2S1/ TI59B4S1/
TI77B5S1 są zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami
dyrektywy 2014/30/EU.
Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie
umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami.
Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punków zbierania przyczynia
się do ponownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego.
Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo
str. 26
utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie
na zdrowie
Gwarancja
1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie produktu w okresie 12
miesięcy od daty zakupu, jednak nie dłużej niż 24 miesięcy od daty produkcji. Gwarancją
objęte są jedynie produkty posiadające prawidłowo wypełnioną kartą gwarancyjną (pieczątka
punktu sprzedaży) wraz z dowodem zakupu. Naprawy w okresie trwania gwarancji będą
wykonywane bezpłatnie. Gdy naprawa będzie niemożliwa nastąpi wymiana produktu na nowy
wolny od wad. Dystrybutor dopuszcza możliwość wymiany na inny podobny model urządzenia
(o takich samych parametrach lub lepszych) w przypadku, gdy przedmiotowy sprzęt nie jest
już dostępny na rynku. W przypadku wymiany okres udzielanej gwarancji biegnie od
pierwotnej daty zakupu urządzenia.
2) Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży i podpisu sprzedawcy jest nieważna!
W przypadku braku ważnej karty gwarancyjnej wszelkie usterki mogą być usunięte przez
dystrybutora tylko na koszt nabywcy.
3) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące niemożność
korzystania z produktu lub jego wadliwe działanie.
4) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne urządzenie w oryginalnym
opakowaniu (zawierające wszystkie akcesoria: ładowarki, uchwyty, kable, karty pamięci oraz
karty licencyjne oprogramowania wraz z płytami) do siedziby dystrybutora na własny koszt,
wraz z ważną kartą gwarancyjną, dowodem zakupu oraz dokładnym opisem występującej
usterki.
5) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych z powodu
użytkowania urządzenia niezgodnie z instrukcją obsługi lub do innych celów niż określone w
opisie urządzenia.
6) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych, ulegających zużyciu w
trakcie normalnego użytkowania powyżej 6 miesięcy od daty zakupu (np. baterie,
akumulatory, uchwyty, filtry, etc.)
7) Gwarancją nie są objęte urządzenia, w których usunięta została plomba zabezpieczająca.
8) Serwis dokona naprawy w terminie 14 dni od daty otrzymania urządzenia. Termin może
ulec przedłużeniu do 30 dni, jeżeli zajdzie konieczność sprowadzenia od producenta części
zapasowych.
str. 27
9) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub zakwalifikowania jej
jako nie podlegającej gwarancji), klient ponosi koszty ekspertyzy w wysokości 50 zł netto oraz
koszty przesyłki.
10) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z art.13 pkt.4 Ustawy o warunkach sprzedaży
konsumenckiej oraz zmianie Kodeksu cywilnego ( Dz.U. z 2002r Nr141 , poz. 1176 ).
11) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej Polskiej.
W razie jakichkolwiek pytań lub problemów prosimy o kontakt jak poniżej. Szczegółowe
warunki gwarancji i procedura reklamacyjna w oddzielnej części.
IMPORTER/DYSTRYBUTOR:
LIN Polska Sp. z o.o.
Arkuszowa 39
01-934 Warszawa
kontakt@tclpolska.pl
www.tclpolska.pl
www.lin.com.pl
Telefon: +48 883 183 375
Model sprzętu:...........................................................................................
Data
sprzedaży i podpis......................................................................................
Numer seryjny:...........................................................................................
str. 28
www.tclpolska.pl www.lin.com.pl
Loading...
