PRZECZYTAJ I ZACHOWAJ INSTRUKCJĘ
TCL CS60IX / TCL CS90IX
TCL: Okap kuchenny do zabudowy
model : TCL CS60IX/ CS90IX
Instrukcja Obsługi
str. 1
INSTRUKCJA OBSŁUGI – SPIS TREŚCI
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA..................................................................................................2
NIEBEZPIECZEŃSTWO……………………………………………………………………………………………………………..………....2
OSTRZEŻENIE…………………………………………………………………………………………………………………..………..……….3
PODSTAWOWE INFORMACJE…................................................................................................................4
FUNKCJE URZĄDZENIA……………………………………………….…………………………………………………………………….…5
WŁĄCZANIE/WYŁĄCZANIE…………………………………………..…………………………………………………………………..…5
CZYSZCZENIE I KONSERWACJA..………………………………………………………………………………………………..….…….6
JEŚLI COŚ NIE DZIAŁA..………………………………………………………………………………………………………………………..8
SPECYFIKACJA TECHNICZNA…………………………………………………………………………………………………..…….……..9
PODŁĄCZANIE DO SIECI ELEKTRYCZNEJ……………………….……………………………………………………………….…..10
INSTALACJA …………………………………………………………………………………………………………………………………..…12
GWARANCJA I SERWIS...........................................................................................................................18
Gratulujemy zakupu nowego okapu kuchennego marki TCL.
Zalecamy poświęcić czas na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni
zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie.
W celu prawidłowej instalacji przeczytaj część poświęconą instalacji.
str. 2
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA
Twoje bezpieczeństwo osobiste i bezpieczeństwo innych są najważniejsze.
Dlatego przygotowaliśmy dla Ciebie wskazówki dotyczące bezpieczeństwa związanego z tym
urządzeniem.
Przeczytaj je i postępuj zgodnie z nimi.
To jest znak ostrzegawczy niebezpieczeństwa:
Wszystkie alerty dotyczące bezpieczeństwa są zgodne ze słowami „niebezpieczeństwo” i
„ostrzeżenie”.
Jeśli nie przestrzegasz tych wskazówek, możesz zostać poważnie ranny.
NIEBEZPIECZEŃSTWO
Ostrzeżenia dotyczące bezpieczeństwa.
Przed użyciem okapu kuchennego TCL przeczytaj poniższe informacje.
Instalacja
Zagrożenie porażeniem elektrycznym
• Odłącz urządzenie od sieci elektrycznej przed przystąpieniem do jakichkolwiek prac
serwisowych lub konserwacji.
• Podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowanego
elektryka.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem, śmierć lub zniszczenie
urządzenia.
Wyeliminuj zagrożenie
• Uważaj - krawędzie mogą być ostre.
• Nieprzestrzeganie zalecenia może spowodować obrażenia ciała lub skaleczenia.
Ważne instrukcje bezpieczeństwa
• Przeczytaj uważnie instrukcję przed instalacją lub korzystaniem z tego urządzenia.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją
instalacji.
• To urządzenie powinno być zainstalowane i uziemione wyłącznie przez wykwalifikowanego
elektryka posiadającego stosowne uprawnienia.
str. 3
• To urządzenie powinno być podłączone do instalacji, która zawiera przełącznik izolujący
zapewniający pełne odłączenie od zasilania.
• Niewłaściwe zainstalowanie urządzenia może spowodować unieważnienie wszelkich
roszczeń gwarancyjnych lub odpowiedzialności producenta.
Obsługa i konserwacja
Zagrożenie porażeniem elektrycznym
• Nie wolno użytkować okapu jeśli zauważymy jakiekolwiek uszkodzenie lub stwierdzimy jego
nieprawidłowe działanie. Należy natychmiast wyłączyć urządzenie i skontaktować się z
wykwalifikowanym technikiem.
• Należy wyłączyć okap przed czyszczeniem lub konserwacją.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem lub śmierć.
Zagrożenie dla zdrowia
• To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.
W trakcie używania urządzeń elektrycznych należy przestrzegać podstawowych zasad
bezpieczeństwa aby ograniczyć ryzyko wystąpienia pożaru, porażenia prądem i uszkodzenia
lub zniszczenia mienia. Prosimy o przeczytanie wskazówek dotyczących bezpieczeństwa
przed użyciem tego urządzenia.
OSTRZEŻENIE
str. 4
PODSTAWOWE INFORMACJE
Wyposażenie:
str. 5
Do montażu będziesz potrzebował:
Artykuły które nie są dołączone do zestawu:
FUNCJE URZĄDZENIA
To urządzenie wyciąga powietrze z kuchni , aby usunąć nieprzyjemne zapachy powstające podczas procesu gotowania,
smażenia. Utrzymuje optymalny poziom jakości powietrza w pomieszczeniu, a także pozwala na oświetlenie powierzchni
gotowania. Zaleca się włączenie okapu na kilka minut przed rozpoczęciem gotowania (3 – 5 minut), w ten sposób tworzy
się stabilny ciąg powietrza jeszcze przed powstaniem oparów.
WŁĄCZANIE / WYŁĄCZANIE
Panel sterowania:
str. 6
Zaleca się również pozostawienie okapu włączonego (3 – 5 minut) po zakończeniu
gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczy z przewodów
wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia.
Przed przystąpieniem do czyszczenia należy upewnić się, czy urządzenie jest odłączone od
zasilania.
Należy przestrzegać instrukcji i wskazówek dotyczących bezpieczeństwa.
Jeżeli prace konserwacyjne nie są przeprowadzane zgodnie z instrukcją, może wystąpić
RYZYKO POŻARU!
Czyszczenie filtrów
Zwolnić zapadki i wyjąć filtry z mocowań. Wkład filtra wyczyścić w zmywarce do naczyń lub
poprzez namoczenie w gorącej wodzie; dopuszczalne jest stosowanie środków. Czyszczących
w sprayu (zabezpieczając niemetalowe części). Po umyciu filtry dokładnie wysuszyć.
Uwaga: okap nie będzie działać, dopóki ponownie nie zostaną zamontowane filtry metalowe.
Uwaga: Niektóre środki myjące używane w zmywarkach mogą odbarwić metalową
powierzchnię filtra na czarno. Nie ma to jednak wpływu na prawidłowość funkcjonowania
urządzenia.
Filtry należy czyścić zależnie od stopnia zabrudzenia, jednak nie rzadziej niż raz w miesiącu.
Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również gdy
urządzenie nie jest włączone.
Filtr z węgla aktywnego jeśli model posiada ( nie są dołączone do zestawu)
• Aby założyć filtry należy ustawić je zgodnie z oznaczeniami na wylotach turbiny i
przekręcić zgodnie z ruchem wskazówek zegara.
• Żywotność filtrów wynosi 3 – 6 miesięcy zależnie od intensywności używania wyciągu.
CZYSZCZENIE I KONSERWACJA
str. 7
• Filtrów z węgla aktywnego nie można myć lub regenerować. Zużyte należy wymienić
na nowe.
• Aby zdjąć zużyte filtry postępować w odwrotnej kolejności.
Czyszczenie obudowy
Zalecane jest mycie miękką szmatką namoczoną w ciepłej wodzie z dodatkiem mydła lub
płynu do mycia naczyń. Po umyciu dokładnie wytrzeć do sucha.
Uwaga
• Nie wolno używać metalizowanych gąbek do szorowania, proszków i mleczek
szorujących
• I żadnych ostrych narzędzi do skrobania, np. noży, itp.
Czynności konserwacyjne wykonywane minimum 1 raz na miesiąc.
W celu uniknięcia pożaru, należy dokładnie oczyścić aluminiowe filtry minimum 1 raz w
miesiącu. W tym celu należy wyjąć filtry zgodnie z instrukcją przedstawioną na diagramie, i
str. 8
umyć pod bieżącą wodą używając przy pomocy detergentu. Można również myć filtr w
zmywarce( maksymalna temperatura 65 stopni C) , wówczas należy postawić go pionowo.
Czynności konserwacyjne wykonywane minimum co 3 miesiące
JEŚLI COŚ NIE DZIAŁA
str. 9
Napięcie zasilania
220-240V~, 50Hz
Pobór mocy - wentylator
210W
Pobór mocy - oświetlenie
2 x 1.5W Max
Pobór mocy - razem
213 W
Klasa ochrony
I
Żarówka
Max. 1.5W
SPECYFIKACJA TECHNICZNA
str. 10
PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ
OSTRZEŻENIE!
Zagrożenie pożarem i porażeniem prądem
elektrycznym.
• Wszystkie połączenia elektryczne
powinien wykonać wykwalifikowany
elektryk.
• Urządzenie musi być uziemione.
• Należy upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła zasilania.
• Należy używać wyłącznie prawidłowo
zamontowanego gniazda elektrycznego
z uziemieniem.
• Nie należy stosować rozgałęźników ani
przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić
wtyczki ani przewodu zasilającego.
Wymiany przewodu zasilającego można
dokonać wyłącznie w naszym
Autoryzowanym centrum serwisowym.
• Przewody zasilające nie mogą dotykać ani
przebiegać w pobliżu drzwi urządzenia lub
wnęki pod urządzeniem, zwłaszcza gdy
urządzenie działa i drzwi są mocno rozgrzane.
Zarówno dla elementów znajdujących się
pod napięciem, jak i zaizolowanych części,
zabezpieczenie przed porażeniem prądem
należy zamocować w taki sposób, aby nie
można go było odłączyć bez użycia narzędzi.
• Wtyczkę należy podłączyć do gniazda
elektrycznego dopiero po zakończeniu
instalacji. Należy zadbać o to, aby po
zakończeniu instalacji urządzenia wtyczka
przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane,
nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć
za przewód zasilający.
Należy zawsze wyjmować za wtyczkę
sieciową.
• Konieczne jest zastosowanie odpowiednich
wyłączników obwodu zasilania: wyłączniki
automatyczne, bezpieczniki topikowe (typu
wykręcanego – wyjmowane z oprawki),
wyłączniki różnicowoprądowe (RCD) oraz
styczniki.
• W instalacji elektrycznej należy zastosować
wyłącznik obwodu umożliwiający odłączenie
urządzenia od zasilania na wszystkich
biegunach.
Wyłącznik obwodu musi mieć rozwarcie
styków wynoszące minimum 3 mm.
• Przed podłączeniem wtyczki przewodu
zasilającego do gniazda elektrycznego należy
całkowicie zamknąć drzwi urządzenia.
• Urządzenie spełnia wymogi dyrektyw
EWG.
str. 11
Schemat podłączenia elektrycznego
Ostrzeżenie !
Wszystkie prace elektryczne muszą być wykonywane przez
wykwalifikowanego elektryka. Nie należy wprowadzać
żadnych prac we własnym zakresie innych niż w niniejszej
instrukcji.
Wskazówki montażowe
Ostrzeżenie !
Pamiętaj, aby podłączyć obwód bezpieczeństwa do zacisku skrzynki przyłączeniowej
oznaczonego symbolem. Zasilanie elektryczne urządzenia musi mieć wyłącznik
bezpieczeństwa, który umożliwia odcięcie zasilania w nagłych przypadkach. Odległość
między stykami roboczymi wyłącznika bezpieczeństwa musi wynosić co najmniej 3 mm.
Podłączenie bezpośrednie
Jeśli urządzenie jest podłączane bezpośrednio do sieci, należy zainstalować wyłącznik
wielobiegunowy z minimalnym odstępem 3 mm między stykami. Instalator musi upewnić
się, że wykonane zostało prawidłowe połączenie elektryczne i że jest ono zgodne ze
schematem okablowania. Kabel nie może być zgięty ani ściśnięty.
WAŻNE: Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń. Jeśli
przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół
dostępny u producenta lub przedstawiciela serwisu
W przypadku gniazda z uziemieniem 220 V-240 V, należy podłączyć jedną fazę tzn. :
brązowy przewód podłączyć do L i niebieski przewód podłączyć do N według schematu
jak na powyższym diagramie.
Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom i
przedmiotom na skutek niewłaściwej instalacji urządzenia.
Wymagania elektryczne
Instalacja elektryczna powinna być wykonana przez wykwalifikowanego wykonawcę z
aktualnymi uprawnieniami do wykonywania tego typu czynności.
str. 12
Podłączenie elektryczne
Przed podłączeniem zasilania upewnij się, że napięcie sieciowe odpowiada napięciu
napięcie na tabliczce znamionowej wewnątrz urządzenia.
Ostrzeżenie !
W celu poprawnego przeprowadzenie procesu instalacji i montażu okapu należy postępować
zgodnie z przedstawioną poniżej instrukcją montażu.

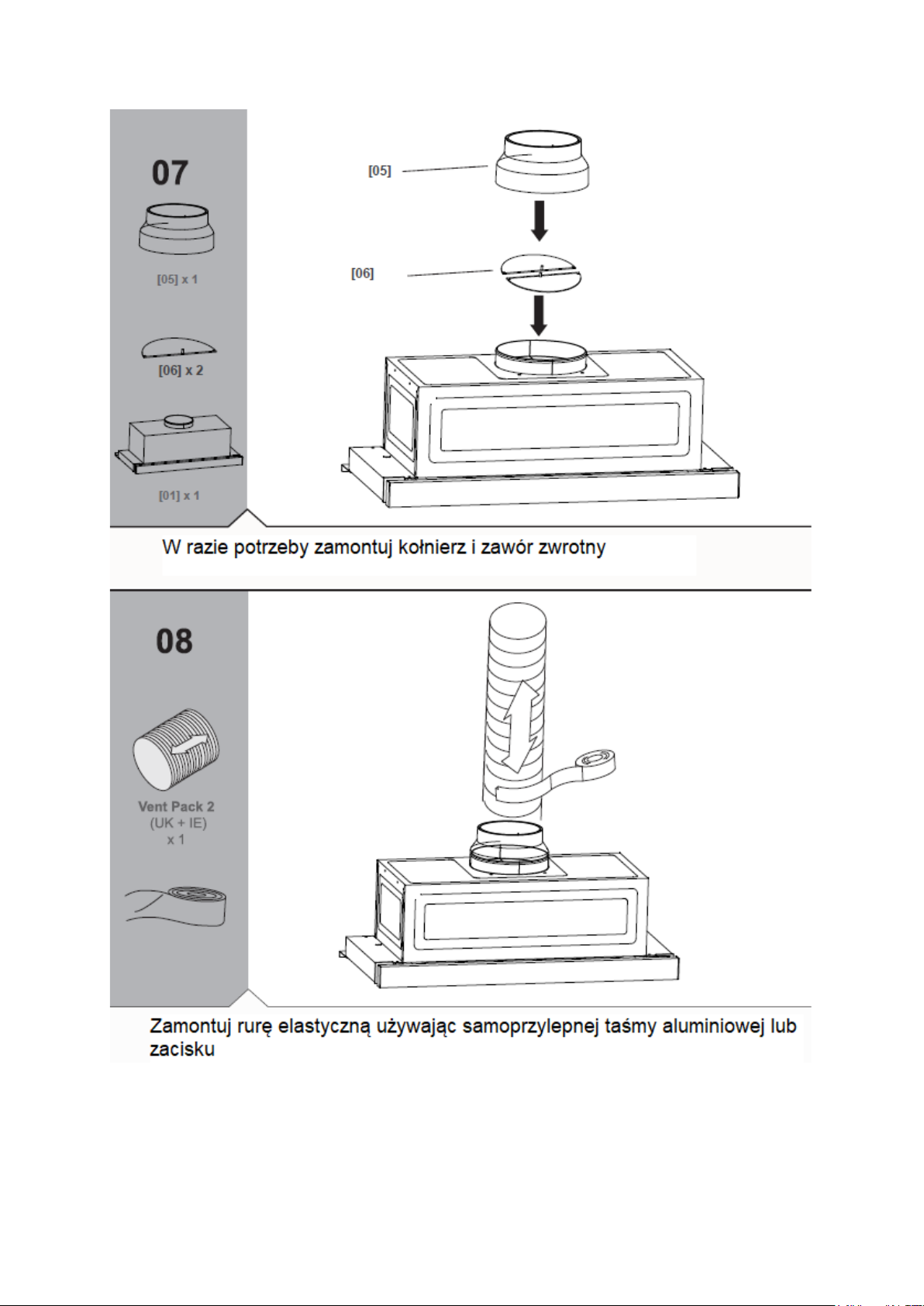

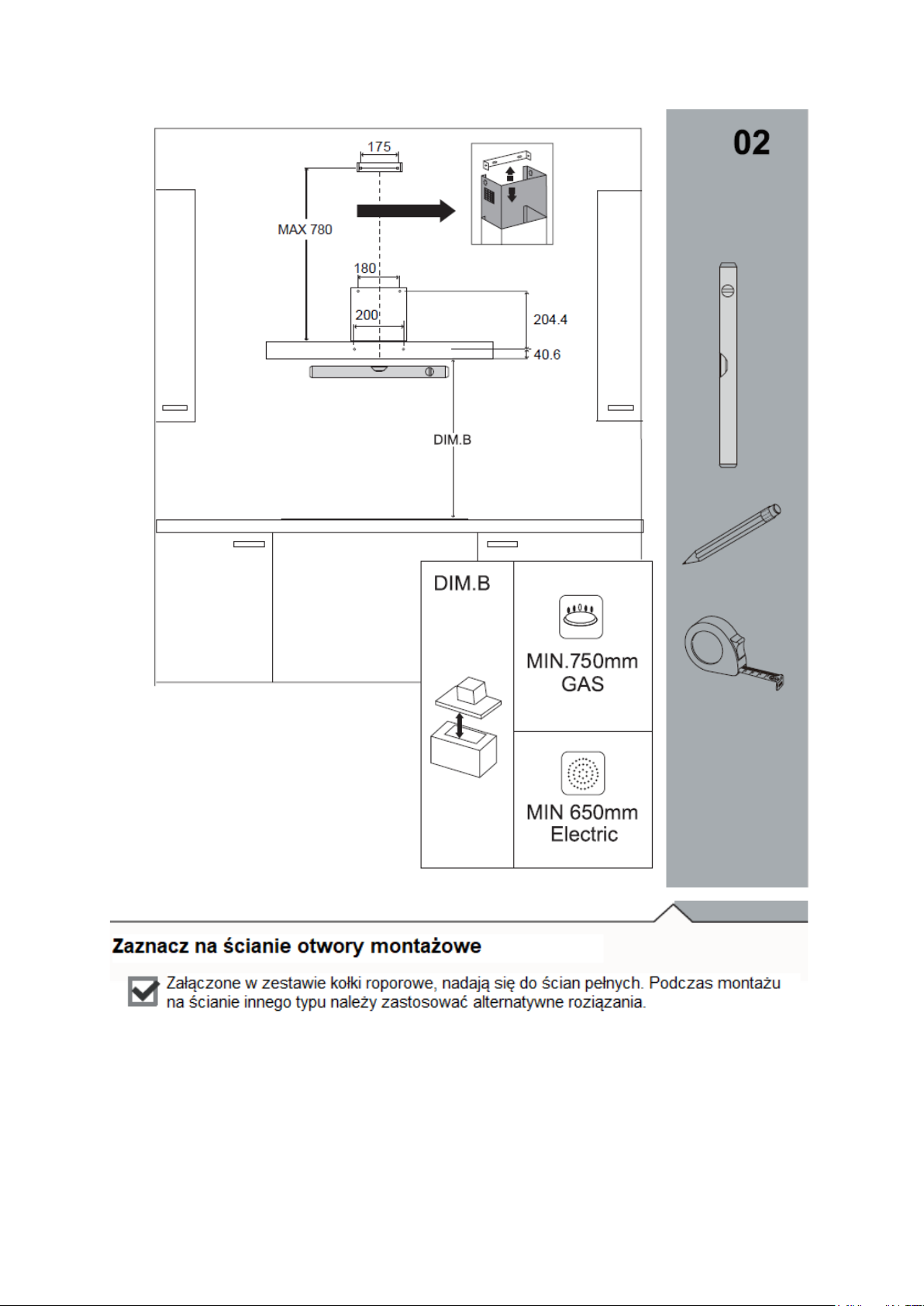

INSTALACJA
str. 13
str. 14
str. 15
str. 16
str. 17
str. 18
Oświadczenie producenta o zgodności urządzenia z zasadniczymi wymaganiami
GWARANCJA I SERWIS
Niniejszym LIN POLSKA Sp. z o.o. oświadcza, że urządzenia TCL modele: CS60IX/ CS90IX są
zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami dyrektywy
2014/30/EU.
Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie
umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami.
Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punków zbierania przyczynia
się do ponownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego.
Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo
utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie
na zdrowie
Gwarancja
1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie produktu w okresie 12
miesięcy od daty zakupu, jednak nie dłużej niż 24 miesięcy od daty produkcji. Gwarancją
objęte są jedynie produkty posiadające prawidłowo wypełnioną kartą gwarancyjną (pieczątka
punktu sprzedaży) wraz z dowodem zakupu. Naprawy w okresie trwania gwarancji będą
wykonywane bezpłatnie. Gdy naprawa będzie niemożliwa nastąpi wymiana produktu na nowy
wolny od wad. Dystrybutor dopuszcza możliwość wymiany na inny podobny model urządzenia
(o takich samych parametrach lub lepszych) w przypadku, gdy przedmiotowy sprzęt nie jest
już dostępny na rynku. W przypadku wymiany okres udzielanej gwarancji biegnie od
pierwotnej daty zakupu urządzenia.
2) Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży i podpisu sprzedawcy jest nieważna!
W przypadku braku ważnej karty gwarancyjnej wszelkie usterki mogą być usunięte przez
dystrybutora tylko na koszt nabywcy.
3) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące niemożność
korzystania z produktu lub jego wadliwe działanie.
4) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne urządzenie w oryginalnym
opakowaniu (zawierające wszystkie akcesoria: ładowarki, uchwyty, kable, karty pamięci oraz
karty licencyjne oprogramowania wraz z płytami) do siedziby dystrybutora na własny koszt,
str. 19
wraz z ważną kartą gwarancyjną, dowodem zakupu oraz dokładnym opisem występującej
usterki.
5) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych z powodu
użytkowania urządzenia niezgodnie z instrukcją obsługi lub do innych celów niż określone w
opisie urządzenia.
6) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych, ulegających zużyciu w
trakcie normalnego użytkowania powyżej 6 miesięcy od daty zakupu (np. baterie,
akumulatory, uchwyty, filtry, etc.)
7) Gwarancją nie są objęte urządzenia, w których usunięta została plomba zabezpieczająca.
8) Serwis dokona naprawy w terminie 14 dni od daty otrzymania urządzenia. Termin może
ulec przedłużeniu do 30 dni, jeżeli zajdzie konieczność sprowadzenia od producenta części
zapasowych.
9) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub zakwalifikowania jej
jako nie podlegającej gwarancji), klient ponosi koszty ekspertyzy w wysokości 50 zł netto oraz
koszty przesyłki.
10) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z art.13 pkt.4 Ustawy o warunkach sprzedaży
konsumenckiej oraz zmianie Kodeksu cywilnego ( Dz.U. z 2002r Nr141 , poz. 1176 ).
11) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej Polskiej.
W razie jakichkolwiek pytań lub problemów prosimy o kontakt jak poniżej. Szczegółowe
warunki gwarancji i procedura reklamacyjna w oddzielnej części.
str. 20
Importer
LIN Polska Sp. z o.o.
Arkuszowa 39
01-934 Warszawa
Telefon: +48 883 183 375
kontakt@tclpolska.pl
www.tclpolska.pl www.lin.com.pl
Model sprzętu:...........................................................................................
Data
sprzedaży i podpis......................................................................................
Numer seryjny:...........................................................................................
str. 21
www.lin.com.pl www.tclpolska.pl
Loading...
