PRZECZYTAJ I ZACHOWAJ INSTRUKCJĘ
TCL BF-6A22/BI-6A22
BF-6A22 BI-6A22
TCL Piekarnik elektryczny
model : BF-6A22 / BI-6A22
Instrukcja Obsługi
str. 1
INSTRUKCJA OBSŁUGI – SPIS TREŚCI
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA..................................................................................................2
NIEBEZPIECZEŃSTWO……………………………………………………………………………………………………………..………....2
OSTRZEŻENIE…………………………..………………………………………………………………………………………..……………….4
PODSTAWOWE INFORMACJE…................................................................................................................5
INSTALACJA I PODŁĄCZENIE…………….……………………………………………………………………………………………….…6
OBSŁUGA…………………………………………………………………….…………………………………………………………………..…9
FUNKCJE……………………………………….……………………………………………………………………………………………….…10
MOŻLIWE ZASTOSOWANIA………………………………………………………………………………………………………..…….12
KONSERWACJA I CZYSZCZENIE…………………………………………………………………………………………………..…….16

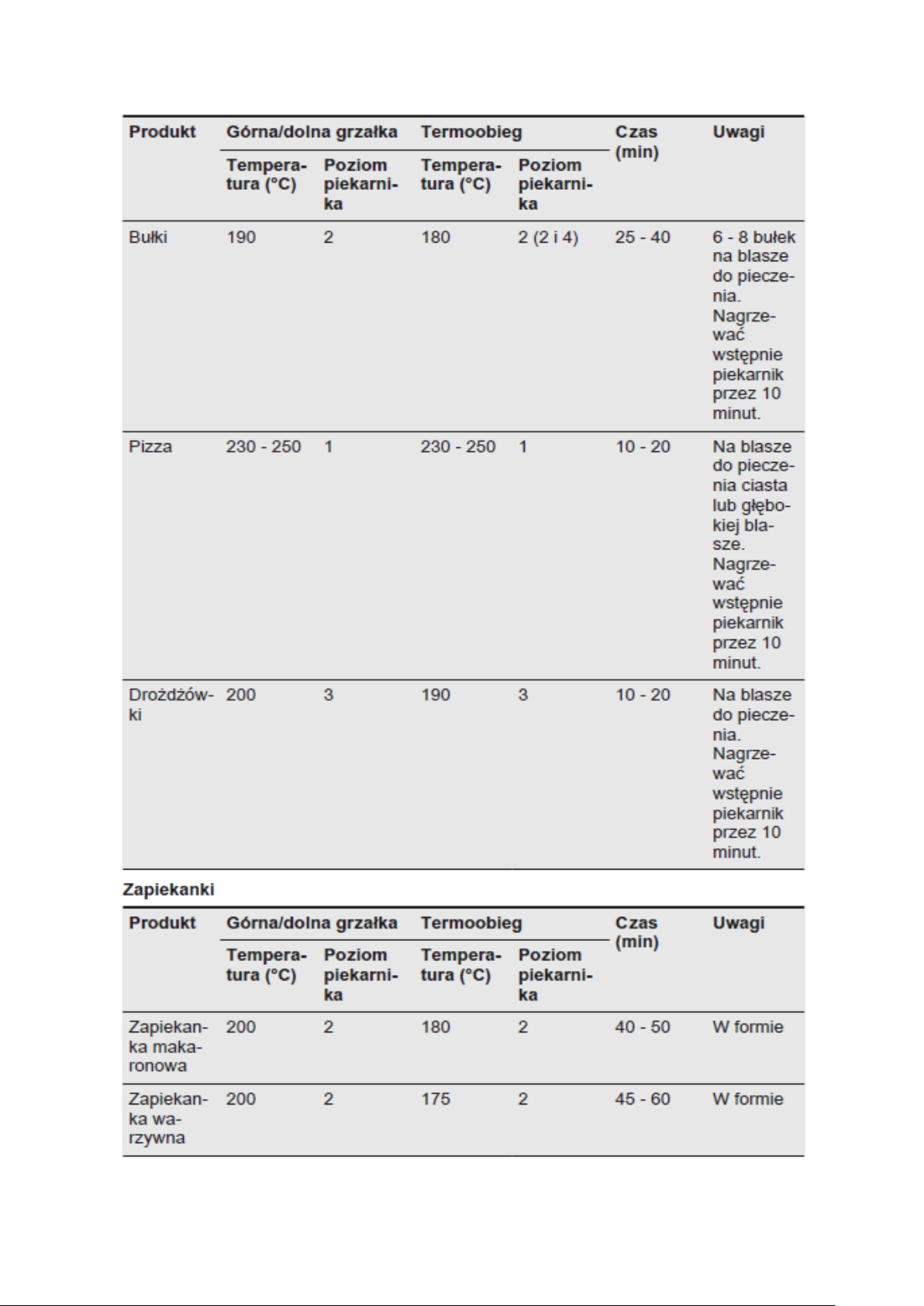

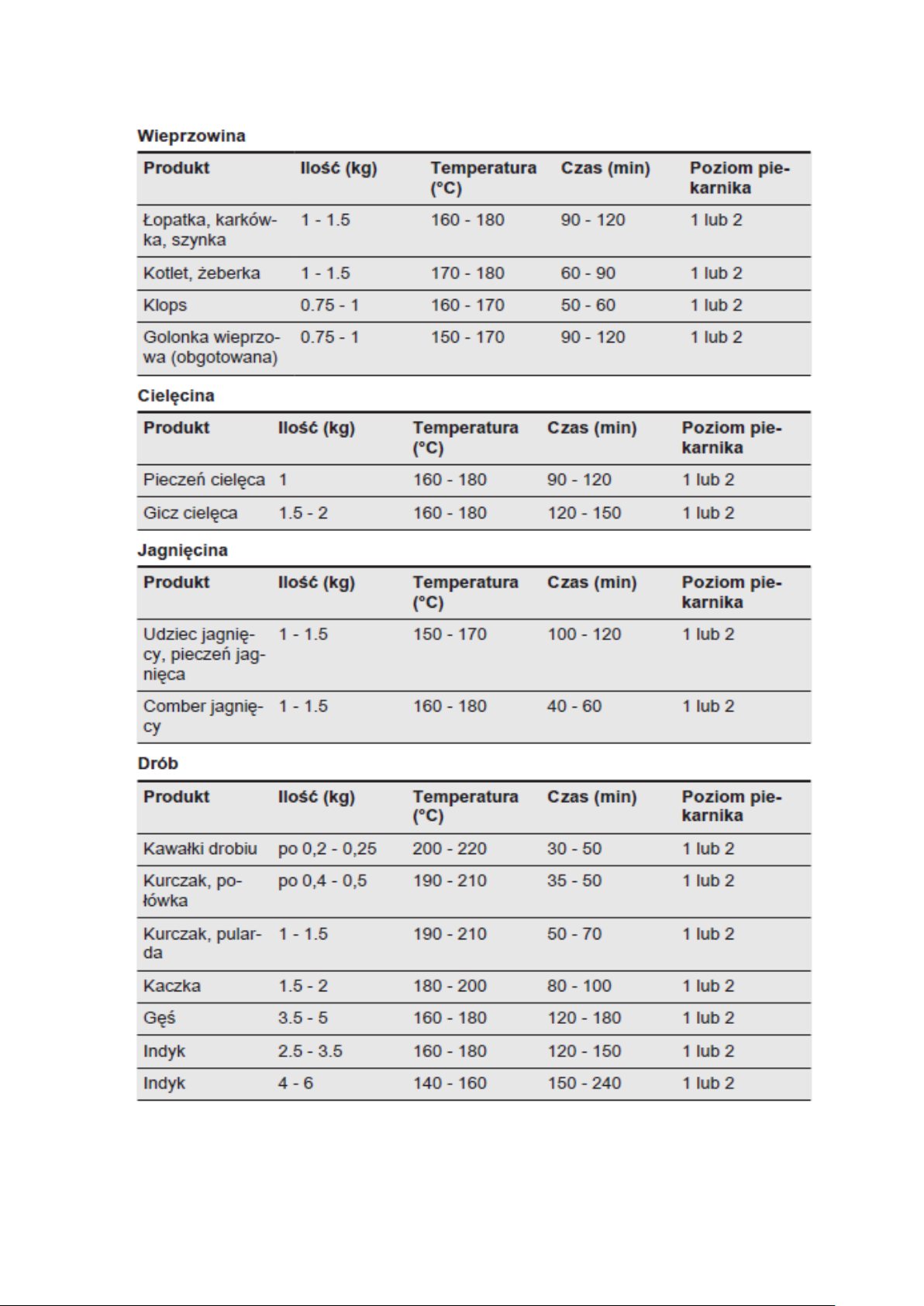

WSKAZÓWKI I PORADY……………………………………………………………………………………………………………………..20
SPECYFIKACJA TECHNICZNA…………………….………………………………………………………………………………….…...28
GWARANCJA I SERWIS...........................................................................................................................28
Gratulujemy zakupu nowego piekarnika elektrycznego marki TCL.
Zalecamy poświęcić czas na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni
zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie.
W celu prawidłowej instalacji przeczytaj część poświęconą instalacji.
str. 2
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA
Twoje bezpieczeństwo osobiste i bezpieczeństwo innych są najważniejsze.
Dlatego przygotowaliśmy dla Ciebie wskazówki dotyczące bezpieczeństwa związanego z tym
urządzeniem.
Przeczytaj je i postępuj zgodnie z nimi.
To jest znak ostrzegawczy niebezpieczeństwa:
Wszystkie alerty dotyczące bezpieczeństwa są zgodne ze słowami „niebezpieczeństwo” i
„ostrzeżenie”.
Jeśli nie przestrzegasz tych wskazówek, możesz zostać poważnie ranny.
NIEBEZPIECZEŃSTWO
Ostrzeżenia dotyczące bezpieczeństwa.
Przed użyciem piekarnika TCL przeczytaj poniższe informacje.
Instalacja
Zagrożenie porażeniem elektrycznym
• Odłącz urządzenie od sieci elektrycznej przed przystąpieniem do jakichkolwiek prac
serwisowych lub konserwacji.
• Podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowanego
elektryka.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem, śmierć lub zniszczenie
urządzenia.
Wyeliminuj zagrożenie
• Uważaj - krawędzie mogą być ostre.
• Nieprzestrzeganie zalecenia może spowodować obrażenia ciała lub skaleczenia.
Ważne instrukcje bezpieczeństwa
• Przeczytaj uważnie instrukcję przed instalacją lub korzystaniem z tego urządzenia.
• Nie wolno wewnątrz piekarnika umieszczać materiałów łatwopalnych, oraz niczego co
może ulec zapaleniu pod wpływem temperatury.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją
instalacji.
str. 3
• To urządzenie powinno być zainstalowane i uziemione wyłącznie przez wykwalifikowanego
elektryka posiadającego stosowne uprawnienia.
• To urządzenie powinno być podłączone do instalacji, która zawiera przełącznik izolujący
zapewniający pełne odłączenie od zasilania.
• Niewłaściwe zainstalowanie urządzenia może spowodować unieważnienie wszelkich
roszczeń gwarancyjnych lub odpowiedzialności producenta.
Obsługa i konserwacja
Zagrożenie porażeniem elektrycznym
• Nie wolno użytkować piekarnika jeśli zauważymy jakiekolwiek uszkodzenie lub stwierdzimy
jego nieprawidłowe działanie. Należy natychmiast wyłączyć urządzenie i skontaktować się z
wykwalifikowanym technikiem.
• Należy wyłączyć piekarnik przed czyszczeniem lub konserwacją.
• Nieprzestrzeganie tej porady może spowodować porażenie prądem lub śmierć.
Zagrożenie dla zdrowia
• To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.
Zagrożenie gorącą powierzchnią
• Należy pamiętać, że podczas użytkowania szyba urządzenia stanie się wystarczająco gorąca
aby spowodować oparzenia.
• Nie należy dotykać szyby dłonią lub inną częścią ciała, przed całkowitym wystygnięciem.
• Metalowe przedmioty, takie jak noże, widelce, łyżki lub pokrywki nie powinny być
umieszczane wewnątrz piekarnika, ponieważ mogą się nagrzewać i spowodować oparzenia.
• Należy pamiętać aby dzieci nie dotykały piekarnika w trakcie jej pracy.
• Niezastosowanie się do tej porady może spowodować oparzenia.
Ważne instrukcje bezpieczeństwa
• Nigdy nie zostawiaj urządzenia bez nadzoru podczas użytkowania.
• Nigdy nie używaj piekarnika jako powierzchni do pracy lub przechowywania gdyż może to
spowodować zniszczenie lub porysowanie urządzenia.
• Nigdy nie zostawiaj na urządzeniu żadnych przedmiotów ani naczyń.
• Nie umieszczaj ani nie zostawiaj żadnych przedmiotów namagnesowanych (np. kart
kredytowych, kart pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy
MP3) w pobliżu urządzenia, ponieważ mogą na nie oddziaływać jego pola
elektromagnetyczne.
• Nigdy nie używaj urządzenia do ogrzewania pomieszczenia.
str. 4
• Po użyciu zawsze wyłączaj piekarnik zgodnie z opisem w niniejszej instrukcji .
• Nie pozwalaj dzieciom bawić się urządzeniem lub siedzieć, stać lub wspinać się na niego.
• Nie przechowuj przedmiotów interesujących dla dzieci w szafkach nad urządzeniem. Dzieci
wspinające się na piekarnik mogą zostać poważnie zranione.
• Nie pozostawiaj dzieci w pomieszczeniu lub bez opieki w miejscu, w którym urządzenie jest
używane.
• Nie naprawiaj ani nie wymieniaj żadnej części urządzenia, chyba że wyraźnie zalecono to w
instrukcji. Wszelkie inne czynności serwisowe powinny być wykonywane przez
wykwalifikowanego technika.
• Nie używaj odkurzacza parowego do czyszczenia piekarnika.
• Nie umieszczaj ani nie upuszczaj ciężkich przedmiotów na drzwiczki piekarnika.
• Nie stawaj na piekarniku.
• Do czyszczenia piekarnika nie wolno używać druciaków ani innych szorstkich środków
ściernych, ponieważ mogą one uszkodzić urządzenie.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego
przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenie
porażenia prądem.
• To urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych
zastosowaniach, takich jak:
- kuchnie w sklepach, biurach i innych miejscach pracy
- przez klientów w hotelach, motelach i innych pomieszczeniach typu mieszkalnego
W trakcie używania urządzeń elektrycznych należy przestrzegać podstawowych zasad
bezpieczeństwa aby ograniczyć ryzyko wystąpienia pożaru, porażenia prądem i uszkodzenia
lub zniszczenia mienia. Prosimy o przeczytanie wskazówek dotyczących bezpieczeństwa
przed użyciem tego urządzenia.
• OSTRZEŻENIE: Urządzenie i jego części nagrzewają się podczas użytkowania.
Należy uważać, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia nie
powinny samodzielnie obsługiwać urządzenia.
• OSTRZEŻENIE: Gotowanie bez nadzoru przy wykorzystywaniu tłuszczu lub oleju może być
niebezpieczne i może spowodować pożar. NIGDY nie próbuj gasić ognia wodą, ale wyłącz
urządzenie, a następnie przykryj płomień np. pokrywką lub kocem przeciwpożarowym.
OSTRZEŻENIE
str. 5
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na
powierzchniach do gotowania.
• OSTRZEŻENIE: Jeśli powierzchnia szyby lub obudowy jest pęknięta, wyłącz urządzenie, aby
uniknąć porażenia prądem.
• Nie należy używać odkurzacza parowego do czyszczenia urządzenia.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego zegara lub
oddzielnego systemu zdalnego sterowania.
• UWAGA: Proces gotowania, pieczenia musi być nadzorowany.
• OSTRZEŻENIE: Aby zapobiec przewróceniu się urządzenia, należy zainstalować piekarnik
zgodnie z instrukcją instalacji.
To urządzenie zawiera uziemienie tylko do celów funkcjonalnych.
PODSTAWOWE INFORMACJE
Wyposażenie:
Blacha do pieczenia Ruszt
.
Do pieczenia mięsa lub ciast oraz do
zbierania skapującego tłuszczu.
Do ustawiania naczyń, form do ciast
oraz do pieczenia mięs i grillowania.
str. 6
INSTALACJA I PODŁĄCZENIE
OSTRZEŻENIE!
Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.
Aby rozpocząć proces instalacji należy:
• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do
urządzenia.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć
na stopach pełne obuwie.
• Nigdy nie ciągnąć urządzenia za uchwyt.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu ,
które spełnia wymagania instalacyjne oraz przymocować śrubami
montażowymi.
• Urządzenie wyposażono w elektryczny układ chłodzenia.
Wymaga on zasilania elektrycznego.
Wymiary urządzenia Wymiary otworu montażowego
Wysokość: 595mm 600mm
Szerokość: 595mm 560mm
Głębokość: 530mm 560mm(min)
str. 7
Podłączenie do sieci elektrycznej.
OSTRZEŻENIE!
Zagrożenie pożarem i porażeniem prądem
elektrycznym.
• Wszystkie połączenia elektryczne
powinien wykonać wykwalifikowany
elektryk.
• Urządzenie musi być uziemione.
• Należy upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła zasilania.
• Należy używać wyłącznie prawidłowo
zamontowanego gniazda elektrycznego
z uziemieniem.
• Nie należy stosować rozgałęźników ani
przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić
wtyczki ani przewodu zasilającego.
Wymiany przewodu zasilającego można
dokonać wyłącznie w naszym
Autoryzowanym centrum serwisowym.
• Przewody zasilające nie mogą dotykać ani
przebiegać w pobliżu drzwi urządzenia lub
wnęki pod urządzeniem, zwłaszcza gdy
urządzenie działa i drzwi są mocno rozgrzane.
Zarówno dla elementów znajdujących się
pod napięciem, jak i zaizolowanych części,
zabezpieczenie przed porażeniem prądem
należy zamocować w taki sposób, aby nie
można go było odłączyć bez użycia narzędzi.
• Wtyczkę należy podłączyć do gniazda
elektrycznego dopiero po zakończeniu
instalacji. Należy zadbać o to, aby po
zakończeniu instalacji urządzenia wtyczka
przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane,
nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć
za przewód zasilający.
Należy zawsze wyjmować za wtyczkę
sieciową.
• Konieczne jest zastosowanie odpowiednich
wyłączników obwodu zasilania: wyłączniki
automatyczne, bezpieczniki topikowe (typu
wykręcanego – wyjmowane z oprawki),
wyłączniki różnicowoprądowe (RCD) oraz
styczniki.
• W instalacji elektrycznej należy zastosować
wyłącznik obwodu umożliwiający odłączenie
urządzenia od zasilania na wszystkich
biegunach.
Wyłącznik obwodu musi mieć rozwarcie
styków wynoszące minimum 3 mm.
• Przed podłączeniem wtyczki przewodu
zasilającego do gniazda elektrycznego należy
całkowicie zamknąć drzwi urządzenia.
• Urządzenie spełnia wymogi dyrektyw
EWG.
str. 8
Schemat podłączenia elektrycznego
Ostrzeżenie !
Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka.
Nie należy wprowadzać żadnych prac we własnym zakresie innych niż w niniejszej instrukcji.
Wskazówki montażowe
Piekarnik jest przystosowany do pracy z trójfazowym prądem przemiennym (220 V - 240 V,
50 Hz).
Ostrzeżenie !
Pamiętaj, aby podłączyć obwód bezpieczeństwa do zacisku skrzynki przyłączeniowej
oznaczonego symbolem. Zasilanie elektryczne piekarnika musi mieć wyłącznik
bezpieczeństwa, który umożliwia odcięcie zasilania w nagłych przypadkach. Odległość
między stykami roboczymi wyłącznika bezpieczeństwa musi wynosić co najmniej 3 mm.
Przed podłączeniem piekarnika do zasilania ważne jest, aby przeczytać informacje na
tabliczce znamionowej i schemacie połączeń.
DIAGRAM POŁĄCZEŃ
Uwaga! Napięcie elementów grzejnych 220–240 V.
Uwaga! W przypadku jakiegokolwiek połączenia ze
względu na bezpieczeństwo przewód musi być
podłączony do zacisku PE
W przypadku gniazda z uziemieniem 220
V-240 V, należy podłączyć jedną fazę tzn. :
brązowy przewód podłączyć do L i
niebieski przewód podłączyć do N, żółty
przewód uziemienia należy podłączyć do
uziemienia według schematu jak
obok.>>>>>>>>>>>>>>>>>
str. 9
Przed pierwszym użyciem należy:
! Wyjąć urządzenie z opakowania, wyczyścić wnętrze piekarnika.
! Wyjąć i umyć elementy piekarnika ciepłą wodą i niewielką ilością płynu do mycia naczyń.
! Zainstalować i podłączyć piekarnik zgodnie z instrukcją montażu.
! Włączyć wentylację w pokoju lub otworzyć okno.
! Podgrzać piekarnik (do temperatury 250 ℃, przez około 30 minut), a następnie usunąć
wszelkie plamy i dokładnie umyć
Ważne!
Wnętrze piekarnika należy myć tylko ciepłą wodą i niewielką ilością płynu do mycia naczyń.
Wygląd urządzenia
BF-6A22 BI-6A22
OBSŁUGA
str. 10
Panel urządzenia
FUNKCJE
1. Pokrętło wyboru funkcji
2. Kontrolka zasilania
3. Wyświetlacz LED
4. Kontrolka pracy piekarnika
5. Pokrętło regulacji temperatury
6. Przycisk minutnika
7. Przycisk czasu trwania wskazania
8. Przycisk zakończenia pieczenia
9. Przycisk obsługi ręcznej
10. Przycisk minus
11. Przycisk plus
12. Symbol funkcji automatycznej
13. Symbol obsługi ręcznej
14. Symbol minutnika
str. 11
Pokrętło wyboru funkcji piekarnika i pokrętło regulacji
temperatury
Piekarnik można rozgrzać za pomocą dolnych i górnych
grzałek, a także grilla. Działanie piekarnika jest
kontrolowane za pomocą pokrętła zmiany funkcji
piekarnika. Aby ustawić żądaną funkcję, należy obrócić
pokrętło do wybranej pozycji a następnie dobrać właściwą
temperaturę za pomocą pokrętła regulatora temperatury.
Piekarnik można wyłączyć, ustawiając oba pokrętła w
pozycji „●” / ”0”
UWAGA: po wybraniu dowolnej funkcji grzania (włączeniu
grzałki itp.) program zostanie włączony dopiero po
ustawieniu temperatury pokrętłem regulatora
temperatury.
w celu włączenia piekarnika należy:
-ustawić wymagane warunki pracy piekarnika, jego
temperaturę i tryb grzania.
-ustawić pokrętło w żądanej pozycji, obracając je w prawo
Rozmrażanie
Funkcja służy do rozmrażania produktów (warzyw i owoców). Czas
rozmrażania uzależniony jest od ilości i grubości mrożonej potrawy.
Górna grzałka
Gdy pokrętło jest ustawione w tej pozycji, piekarnik jest ogrzewany
tylko za pomocą górnej grzałki, np. można stosować do końcowego
pieczenia z góry.
str. 12
MOŻLIWE ZASTSOWANIA
Przed pierwszym użyciem - czyszczenie
• Aby usunąć z pieca wszelkie pozostałości, które mogły pozostać w procesie produkcyjnym,
należy wybrać funkcję piekarnika z wentylatorem i ustawić termostat na maksymalne
ustawienie temperatury.
Dolna i górna grzałka
Ustawienie tej funkcji służy do pieczenia mięsa lub ciasta na jednym
poziomie.
Dolna grzałka, wentylator
Przy tym ustawieniu piekarnik nagrzewa się tylko od dołu, ale dzięki
wentylatorowi z bardziej równomiernie rozłożoną temperaturą.
Ustawienia idealne do pieczenia na ciast.
Ogrzewanie centralne z włączonym wentylatorem - Termoobieg
Funkcja służy do jednoczesnego pieczenia na trzech poziomach i do
suszenia żywności. Ustawić temperaturę o 20-40°C niższą niż dla
funkcji: Górna/dolna
Turbo Grill
Funkcja służy do pieczenia większych kawałków mięsa lub drobiu z
kością na jednym poziomie. Do przyrządzania zapiekanek i
przyrumieniania potraw.
Grill
Do grillowania potraw i opiekania chleba.
str. 13
• Podczas tego procesu wytwarzanie zapachu spalenizny jest całkowicie normalne.
• Należy upewnić się, że podczas tego procesu wszystkie okna w pomieszczeniu pozostaną
otwarte.
• Zaleca się, aby nie przebywać w pomieszczeniu podczas procesu wypalania.
• Pozostawić piekarnik na maksymalnym ustawieniu na 30 - 40 minut.
• Po schłodzeniu komory piekarnika należy ją wyczyścić ciepłą wodą z mydłem, używając
gąbki lub miękkiej szmatki. Nie należy używać ściernych środków czyszczących.
• Zewnętrzne części piekarnika należy myć ciepłą wodą z mydłem, używając gąbki lub
miękkiej ściereczki. Nie należy używać ściernych środków czyszczących.
• Zalecamy regularne stosowanie odpowiedniego środka do czyszczenia i polerowania stali
nierdzewnej na powierzchniach tego urządzenia ze stali nierdzewnej.
Tryb autotestu
Po pierwszym podłączeniu urządzenia do zasilania na wyświetlaczu pojawia się „AUTO” i
miga 00:00.
1. Naciśnij i , aby podświetlić wszystkie ikony. Pojawi się sygnał dźwiękowy. Zwolnij
przyciski, brzęczyk przestanie wydawać dźwięki, a na wyświetlaczu pojawi się „12:30”;
2. Lub naciśnij jednocześnie i na wyświetlaczu pojawi się . Brzęczyk nie zabrzmi.
Zwolnij przyciski, a na wyświetlaczu pojawi się „12:30”;
3. Lub naciśnij jednocześnie – i + , brzęczyk nie zabrzmi. Po zwolnieniu przycisków na
wyświetlaczu pojawi się „12:30”;
4. lub naciśnij jednocześnie i , aby wyjść z trybu autotestu, „AUTO” i 00:00 migają,
kropka . jest zawsze włączona;
5. Jeśli powyższe klawisze kombinacji autotestu nie zostaną naciśnięte w ciągu 5 sekund po
włączeniu zasilania, piekarnik automatycznie przejdzie w tryb gotowości, wyświetlacz pokaże
zegar i „AUTO”, a kropka . będzie zawsze włączona.
Wybór trybu pracy ręcznej
1. Po pierwszym podłączeniu urządzenia do sieci elektrycznej cyfry na wyświetlaczu timera
będą migać. Przed wybraniem funkcji gotowania lub ustawieniem temperatury należy
ustawić urządzenie w tryb pracy ręcznej.
2. Aby wybrać tryb ręczny, naciśnij tryb ręczny na panelu sterowania .
3. Następnie wyświetlacz pokazuje , że zegar i kropka . są włączone.
str. 14
Ustawianie czasu zegara
1. Po wyjściu z trybu autotestu możesz nacisnąć przycisk , aby ustawić godzinę. Kropka . i
świeci się.
2. Użyj przycisku minus – i przycisku plus + , aby ustawić czas wyświetlany na wyświetlaczu
(liczby będą się szybko zmieniać, jeśli będziesz naciskać dalej). Po ustawieniu prawidłowego
czasu wyświetlacza zwolnij przyciski i poczekaj 5 sekund, czas zostanie ustawiony na
wyświetlaczu i będziesz mógł korzystać z piekarnika.
3. Następnie wyświetlacz pokazuje , zegar i kropka . są włączone.
Uwaga: Regulacji można dokonać tylko wtedy, gdy nie jest uruchomiony żaden program
gotowania.
Ustawianie czasu gotowania
1. Obróć pokrętło wyboru funkcji i pokrętło regulacji temperatury, aby ustawić żądaną
funkcję i temperaturę.
2. Naciśnij , aby ustawić czas trwania wymaganego gotowania. Zacznie migać „AUTO”.
3. Ustaw okres funkcji czasu na odliczanie za pomocą przycisków – i +. Gdy wyświetlacz
osiągnie żądany czas odliczania, puść – i + oraz poczekaj 5 sekund. Możesz ustawić czas
trwania od 1 minuty do 10 godzin.
4. Odliczanie rozpocznie się natychmiast, a na wyświetlaczu timera pojawi się słowo „AUTO”.
5. Podczas gotowania możesz nacisnąć lub , aby sprawdzić pozostały czas, „AUTO”
zacznie migać i możesz skrócić lub wydłużyć czas za pomocą przycisków – i +. Poczekaj 5
sekund, aby ustalić czas.
6. Po upływie odliczania zabrzmi alarm. Słowo „AUTO” zacznie migać i symbol ogrzewania
zniknie.
Po upływie tego czasu należy postąpić jak niżej:
1. Naciśnij przycisk czasu trwania , alarm można się wyciszyć. „AUTO” ciągle miga, gaśnie
, a na wyświetlaczu pojawia się „0:00”. W ciągu 5 sekund możesz nacisnąć – i +., aby
ustawić czas gotowania i kontynuować gotowanie, w przeciwnym razie wyświetlacz powróci
do wyświetlania zegara.
2. Lub naciśnij , brzęczyk przestaje wydawać dźwięki, „AUTO” nadal miga, gaśnie, a
wyświetlacz pokazuje czas zakończenia. W ciągu 5 sekund możesz nacisnąć – i +, aby
zresetować czas zakończenia gotowania. Po 5 sekundach kropka . będzie włączona, a
piekarnik będzie nadal gotował;
3. Lub naciśnij , aby zakończyć gotowanie. Wyświetlacz pokazuje zegar , świeci się i
miga kropka ..
str. 15
W ciągu 5 sekund możesz nacisnąć – i + , aby zresetować zegar. Po 5 sekundach kropka .
będzie włączona, a piekarnik powróci do trybu gotowości.
Uwaga: Jeśli nie przekręcisz pokrętła regulacji temperatury i pokrętła wyboru funkcji z
powrotem do pierwotnego położenia, urządzenie będzie kontynuować pracę, jak tylko
naciśniesz przycisk obsługi ręcznej.
Ustawianie funkcji zakończenia gotowania
1. Obróć pokrętło wyboru funkcji i pokrętło regulacji temperatury, aby ustawić żądaną
funkcję i temperaturę.
2. Naciśnij , aby ustawić wymagany czas zakończenia gotowania. Zacznie migać „AUTO”.
3. Ustaw czas zakończenia gotowania za pomocą przycisków – i +. Gdy wyświetlacz osiągnie
żądany czas odliczania, puść przyciski minus i plus i poczekaj 5 sekund.
4. Piekarnik rozpocznie gotowanie, na wyświetlaczu pojawi się godzina i słowo „AUTO”.
5. Po zakończeniu gotowania znacznik wyłączy się. Rozlegnie się dźwięk brzęczka, a na
wyświetlaczu pojawi się godzina.
Uwaga: Jeśli nie przekręcisz pokrętła regulacji temperatury i pokrętła wyboru funkcji z
powrotem do pierwotnego położenia, urządzenie będzie kontynuować pracę, jak tylko
naciśniesz tryb ręczny .
Ustawianie funkcji czasu rozpoczęcia i zakończenia pracy
1. Obróć pokrętło wyboru funkcji i pokrętło regulacji temperatury, aby ustawić żądaną
funkcję i temperaturę.
2. Po wprowadzeniu czasu gotowania naciśnij , miga „AUTO”, naciśnij – i +, aby
wprowadzić godzinę zakończenia pracy. Termin programowania wynosi 24 godziny.
3. Piekarnik obliczy czas potrzebny do rozpoczęcia gotowania zgodnie z ustawionym czasem
końcowym i długością czasu gotowania i rozpocznie pracę automatycznie.
4. Aktualny czas 12:00, zakładając, że ustawiony czas zakończenia to 13:30, a czas gotowania
to 2 godziny, piekarnik rozpocznie gotowanie o godzinie 11:30, a zakończy o 13:30.
Ustawianie funkcji alarmu
Alarm można ustawić tak, aby dzwonił w razie potrzeby, w tym gdy nie odbywa się pieczenie
lub gotowanie. Ustawiony czas będzie odliczany, a alarm będzie dzwonił, gdy czas się
skończy.
1. W trybie gotowości naciśnij , aby przejść do ustawienia alarmu i miga.
2. Wyświetlacz pokazuje „0:00”, naciśnij – i + , aby wprowadzić godzinę alarmu i poczekaj 5
sekund, aż nastąpi automatyczne potwierdzenie. Na przykład wpisz „0:30”, a alarm włączy
się po 30 minutach.
str. 16
3. pozostaje włączony przez cały czas, naciśnij , aby wyświetlić pozostały czas. W
ostatniej chwili naciśnij , aby zobaczyć sekundy odliczania.
4. Po upływie odliczanego czasu alarm włączy się i musisz nacisnąć , aby zatrzymać.
Uwaga: po wyłączeniu alarmu piekarnik będzie nadal pracował. Jeśli chcesz przerwać
gotowanie, obróć pokrętło wyboru funkcji i pokrętło regulacji temperatury z powrotem do
pierwotnego położenia, w przeciwnym razie piekarnik będzie nadal się nagrzewał.
KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Uwagi dotyczące czyszczenia
Przód piekarnika należy myć miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego
płynu do mycia naczyń.
Do czyszczenia powierzchni metalowych należy stosować łagodny środek czyszczący.
Po każdym użyciu należy oczyścić wnętrze piekarnika. Nagromadzenie się tłuszczu lub
resztek potraw może spowodować pożar. Zagrożenie jest większe dla blachy do opiekania.
Po każdym użyciu akcesoriów należy wyczyścić je i pozostawić do wyschnięcia. Do
czyszczenia należy użyć miękkiej ściereczki zwilżonej ciepłą wodą z dodatkiem płynu do
mycia naczyń. Nie myć akcesoriów w zmywarce.
Uporczywe zabrudzenia należy usuwać za pomocą specjalnego środka do czyszczenia
piekarników.
Akcesoriów nieprzywierających nie wolno czyścić żrącymi środkami, ostrymi przedmiotami
ani myć w zmywarce. Mogłyby one uszkodzić powłokę zapobiegającą przywieraniu.
Wewnątrz piekarnika lub na szybach drzwi może skraplać się para wodna. Aby ograniczyć
zjawisko skraplania, należy rozgrzewać piekarnik przez 10 minut przed rozpoczęciem
pieczenia. Wycierać wilgoć osiadłą w komorze piekarnika po każdym użyciu.
Nie należy używać myjek stalowych, kwasów ani produktów ściernych, ponieważ mogą one
uszkodzić powierzchnię piekarnika. Panel sterowania piekarnika należy czyścić stosując się
do tych samych zaleceń.
Wyjmowanie prowadnic blach
Aby wyczyścić piekarnik, należy wyjąć prowadnice blach.
UWAGA!
Podczas wyjmowania prowadnic blach należy zachować ostrożność.
1. Odciągnąć przednią część prowadnic blach od bocznej ścianki.
str. 17
2. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je.
Zamontować akcesoria w odwrotnej kolejności.
Kołki ustalające prowadnic teleskopowych muszą być skierowane do przodu.
Piekarniki wykonane ze stali nierdzewnej lub aluminium.
Drzwi piekarnika należy czyścić wyłącznie za pomocą wilgotnej ściereczki lub gąbki. Osuszyć
miękką ściereczką.
OSTRZEŻENIE!
Po zakończeniu pracy piekarnik jest bardzo gorący. Należy odczekać, aż urządzenie
wystygnie. Występuje ryzyko poparzenia.
Po zakończeniu pracy, w fazie schładzania, drzwi mogą być nadal zablokowane. Podczas fazy
schładzania niektóre funkcje piekarnika są niedostępne.
Zdejmowanie i zakładanie drzwi
Drzwi piekarnika i wewnętrzne szyby można wymontować do wyczyszczenia. Przed
przystąpieniem do demontażu szyb należy zapoznać się z instrukcją „Zdejmowanie i
zakładanie drzwi”.
Niezdemontowane drzwi mogą się gwałtownie zamknąć podczas wyjmowania z nich szyb.
UWAGA!
Nie używać piekarnika bez szyb.
Aby zdemontować drzwi należy:
1. Otworzyć całkowicie drzwi i znaleźć zawias po prawej stronie drzwi.
2. Następnie należy unieść i całkowicie obrócić dźwignię przy prawym zawiasie.
3. Znaleźć zawias po lewej stronie drzwi.
str. 18
4. Unieść i całkowicie obrócić dźwignię przy lewym zawiasie.
5. Przymknąć drzwi piekarnika do połowy, do pierwszej pozycji otwarcia. Następnie unosząc i
pociągając drzwi do siebie, wyjąć je z mocowania.
6. Umieścić drzwi na stabilnej powierzchni przykrytej miękką szmatką.
7. W celu zdemontowania górnej osłony szyb, należy za pomocą śrubokręta płaskiego
delikatnie podważyć obudowę i zdjąć z ramy( A). Chwycić z obu stron górną listwę drzwi (B) i
nacisnąć do środka, aby zwolnić zatrzaski.
Usunąć cały element oraz kratkę wentylacyjną( B).
str. 19
8. Pociągnąć listwę drzwi do przodu, aby ją zdjąć.
9. Chwycić szyby drzwi za górne krawędzie i ostrożnie wyjmować je po kolei. Zacząć od
górnej szyby. Upewnić się, że szyba całkowicie wysunie się z prowadnic.
10. Umyć szyby wodą z płynem do mycia naczyń. Ostrożnie wytrzeć szyby do sucha. Nie myć
szyb w zmywarce.
Po umyciu zamontować szyby oraz drzwi piekarnika.
Umieścić szyby we właściwych miejscach w odpowiedniej kolejności.
Zamontować prawidłowo listwę drzwi (powinno było słyszalne kliknięcie).
Wymiana żarówki piekarnika
Aby uniknąć porażenia prądem, przed wymianą żarówki upewnij się, że urządzenie jest
wyłączone.
! Ustaw wszystkie pokrętła sterujące w pozycji „●” / ”0” i odłącz wtyczkę sieciową,
! odkręć i umyj pokrywę lampy, a następnie wytrzyj ją do sucha.
W celu wymiany żarówki należy odkręcić żarówkę
z gniazdka, wymienić żarówkę na nową tj.
przystosowaną do wysokich temperatur (300 stopni)
o następujących parametrach:
-Napięcie 230V
-Moc 25W
-Rodzaj G9
Następnie należy umieścić żarówkę w osłonie, dokładnie dokręcić obudowę ceramiczną.
str. 20
WSKAZÓWKI I PORADY
Zalecenia dotyczące pieczenia
Potrawy można umieszczać w piekarniku na różnych poziomach.
Nowy piekarnik może piec inaczej niż dotychczas używany. W poniższej tabeli znajdują się
standardowe ustawienia temperatury, czasu pieczenia i poziomu umieszczenia potrawy.
W przypadku braku ustawień dla specjalnego przepisu należy znaleźć ustawienia dla
podobnej potrawy.
Pieczenie ciast
Drzwi piekarnika nie należy otwierać przed upływem co najmniej 3/4 ustawionego czasu
pieczenia.
Jeśli wykorzystywane są dwie blachy do pieczenia jednocześnie należy pozostawić jeden
pusty poziom między nimi.
Pieczenie mięsa i ryb
Do pieczenia bardzo tłustych potraw należy używać głębokiej blachy, aby nie dopuścić do
trwałego zabrudzenia piekarnika.
Po upieczeniu mięsa należy odczekać około 15 minut przed jego pokrojeniem, aby nie
wyciekły soki.
Aby uniknąć nadmiaru dymu w piekarniku podczas pieczenia, należy do głębokiej blachy wlać
nieco wody. Aby zapobiec gromadzeniu się dymu, należy dolewać wodę za każdym razem,
gdy wyparuje.
Czasy pieczenia
Czasy pieczenia zależą od rodzaju potrawy, jej konsystencji oraz ilości.
W początkowym okresie należy kontrolować wyniki pieczenia. Pozwoli to odnaleźć najlepsze
ustawienia (mocy grzania, czasu pieczenia itp.) dla posiadanych naczyń, przepisów i ilości
potraw pieczonych przy użyciu omawianego urządzenia
Pieczenie ciast
• Drzwi piekarnika nie należy otwierać przed upływem co najmniej 3/4 ustawionego
czasu pieczenia.
• Jeśli wykorzystywane są dwie blachy do pieczenia jednocześnie należy pozostawić
jeden pusty poziom między nimi.
str. 21
str. 22
str. 23
str. 24
Pieczenie mięsa i ryb
Do pieczenia bardzo tłustych potraw należy używać głębokiej blachy, aby nie dopuścić do
trwałego zabrudzenia piekarnika.
Po upieczeniu mięsa należy odczekać około 15 minut przed jego pokrojeniem, aby nie
wyciekły soki.
Aby uniknąć nadmiaru dymu w piekarniku podczas pieczenia, należy do głębokiej blachy wlać
nieco wody. Aby zapobiec gromadzeniu się dymu, należy dolewać wodę za każdym razem,
gdy wyparuje.
str. 25
str. 26
Turbo Grill
str. 27
str. 28
SPECYFIKACJA TECHNICZNA
Napięcie znamionowe ……………………………………………………………………...220–240 V ~ 50/60 Hz
Moc znamionowa…………………………………………………………………………………………… max. 2,2 kW
Wymiary kuchenki H / W / D ………………………………………………………..……59,5 / 59,5 / 53,0 cm
Klasa energetyczna………………………………………………………………………………………………………….A
Waga……………………………………………………………………………………………………………………….. 27 kg
Oświadczenie producenta o zgodności urządzenia z zasadniczymi wymaganiami
GWARANCJA I SERWIS
Niniejszym LIN POLSKA Sp. z o.o. oświadcza, że urządzenia TCL model: BF-6A22 / BI-6A22 są
zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami dyrektywy
1999/5/WE-2014/30/EU.
Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie
umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami.
Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punków zbierania przyczynia
się do ponownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego.
Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo
utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie
na zdrowie
Gwarancja
1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie produktu w okresie 12
miesięcy od daty zakupu, jednak nie dłużej niż 24 miesięcy od daty produkcji. Gwarancją
objęte są jedynie produkty posiadające prawidłowo wypełnioną kartą gwarancyjną (pieczątka
punktu sprzedaży) wraz z dowodem zakupu. Naprawy w okresie trwania gwarancji będą
wykonywane bezpłatnie. Gdy naprawa będzie niemożliwa nastąpi wymiana produktu na nowy
wolny od wad. Dystrybutor dopuszcza możliwość wymiany na inny podobny model urządzenia
(o takich samych parametrach lub lepszych) w przypadku, gdy przedmiotowy sprzęt nie jest
str. 29
już dostępny na rynku. W przypadku wymiany okres udzielanej gwarancji biegnie od
pierwotnej daty zakupu urządzenia.
2) Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży i podpisu sprzedawcy jest nieważna!
W przypadku braku ważnej karty gwarancyjnej wszelkie usterki mogą być usunięte przez
dystrybutora tylko na koszt nabywcy.
3) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące niemożność
korzystania z produktu lub jego wadliwe działanie.
4) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne urządzenie w oryginalnym
opakowaniu (zawierające wszystkie akcesoria: ładowarki, uchwyty, kable, karty pamięci oraz
karty licencyjne oprogramowania wraz z płytami) do siedziby dystrybutora na własny koszt,
wraz z ważną kartą gwarancyjną, dowodem zakupu oraz dokładnym opisem występującej
usterki.
5) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych z powodu
użytkowania urządzenia niezgodnie z instrukcją obsługi lub do innych celów niż określone w
opisie urządzenia.
6) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych, ulegających zużyciu w
trakcie normalnego użytkowania powyżej 6 miesięcy od daty zakupu (np. baterie,
akumulatory, uchwyty, filtry, etc.)
7) Gwarancją nie są objęte urządzenia, w których usunięta została plomba zabezpieczająca.
8) Serwis dokona naprawy w terminie 14 dni od daty otrzymania urządzenia. Termin może
ulec przedłużeniu do 30 dni, jeżeli zajdzie konieczność sprowadzenia od producenta części
zapasowych.
9) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub zakwalifikowania jej
jako nie podlegającej gwarancji), klient ponosi koszty ekspertyzy w wysokości 50 zł netto oraz
koszty przesyłki.
10) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z art.13 pkt.4 Ustawy o warunkach sprzedaży
konsumenckiej oraz zmianie Kodeksu cywilnego ( Dz.U. z 2002r Nr141 , poz. 1176 ).
11) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej Polskiej.
W razie jakichkolwiek pytań lub problemów prosimy o kontakt jak poniżej. Szczegółowe
warunki gwarancji i procedura reklamacyjna w oddzielnej części.
str. 30
Importer
LIN Polska Sp. z o.o.
Arkuszowa 39
01-934 Warszawa
Telefon: +48 883 183 375
kontakt@tclpolska.pl
www.tclpolska.pl www.lin.com.pl
Model sprzętu:...........................................................................................
Data
sprzedaży i podpis......................................................................................
Numer seryjny:...........................................................................................
str. 31
str. 32
www.lin.com.pl www.tclpolska.pl
Loading...
