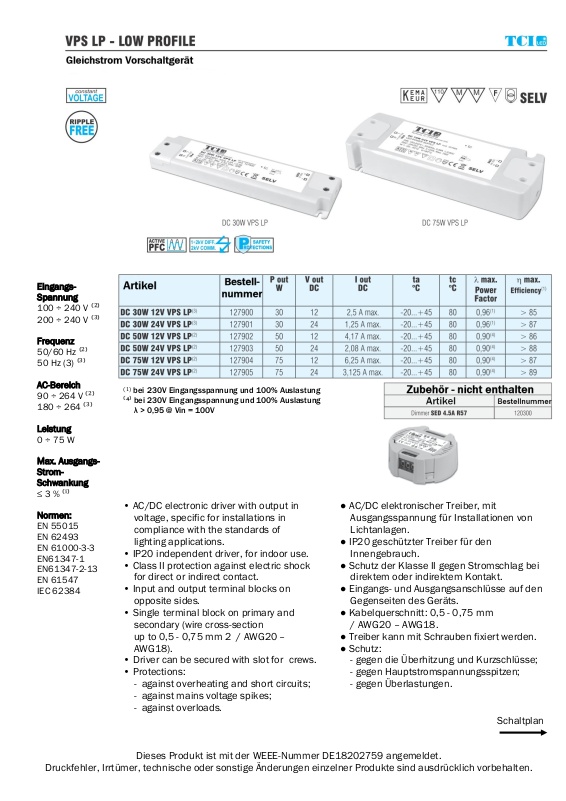

TCI VPS 75 24 LP Datasheet

+

• AC/DC electronic driver with output in
voltage, specific for installations in
compliance with the standards of
lighting applications.

• IP20 independent driver, for indoor use.

• Class II protection against electric shock

for direct or indirect contact.

• Input and output terminal blocks on
opposite sides.

• Single terminal block on primary and
secondary (wire cross-section
up to 0,5 - 0,75 mm 2 / AWG20 –
AWG18).

• Driver can be secured with slot for crews.

• Protections:

- against overheating and short circuits;

- against mains voltage spikes;

- against overloads.

● AC/DC elektronischer Treiber, mit
Ausgangsspannung für Installationen von
Lichtanlagen.

● IP20 geschützter Treiber für den
Innengebrauch.

● Schutz der Klasse II gegen Stromschlag bei
direktem oder indirektem Kontakt.

● Eingangs- und Ausgangsanschlüsse auf den
Gegenseiten des Geräts.

● Kabelquerschnitt: 0,5 - 0,75 mm
/ AWG20 – AWG18.

● Treiber kann mit Schrauben fixiert werden.

● Schutz:

- gegen die Überhitzung und Kurzschlüsse;

- gegen Hauptstromspannungsspitzen;

- gegen Überlastungen.
Dieses Produkt ist mit der WEEE-Nummer DE18202759 angemeldet.

Druckfehler, Irrtümer, technische oder sonstige Änderungen einzelner Produkte sind ausdrücklich vorbehalten.

Eingangs­Spannung
100 ÷ 240 V ⁽²⁾
200 ÷ 240 V ⁽³⁾

Frequenz
50/60 Hz ⁽²⁾
50 Hz (3) ⁽³⁾

AC-Bereich
90 ÷ 264 V ⁽²⁾
180 ÷ 264 ⁽³⁾

Leistung
0 ÷ 75 W

Max. Ausgangs­Strom­Schwankung
≤ 3 % ⁽ⁱ⁾

Normen:
EN 55015
EN 62493
EN 61000-3-3
EN61347-1
EN61347-2-13
EN 61547
IEC 62384

(1)

bei 230V Eingangsspannung und 100% Auslastung

⁽⁴⁾ bei 230V Eingangsspannung und 100% Auslastung
λ > 0,95 @ Vin = 100V

Schaltplan

Gleichstrom Vorschaltgerät

Gewicht: 0,300 kg

Gewicht: 0,305 kg

Anschlussdiagramm

Dieses Produkt ist mit der WEEE-Nummer DE18202759 angemeldet.

Druckfehler, Irrtümer, technische oder sonstige Änderungen einzelner Produkte sind ausdrücklich vorbehalten.
