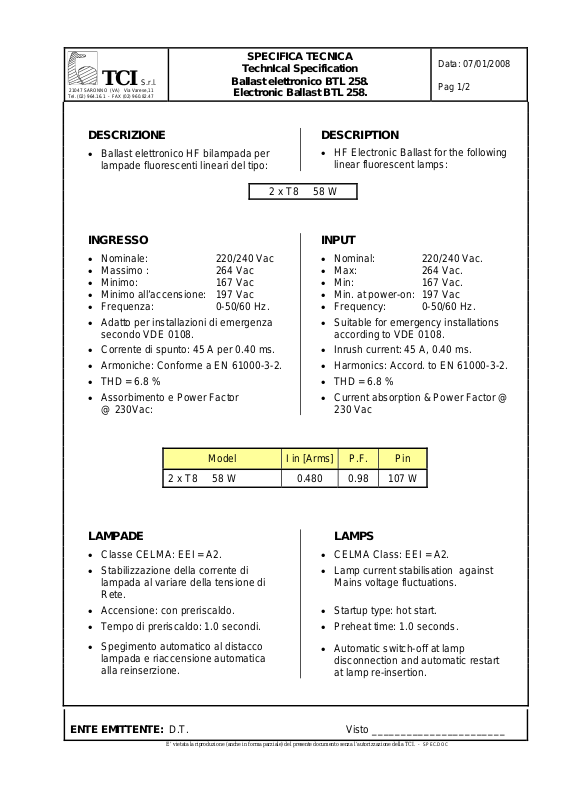

Page 1
Tel. (02) 964.16.1 - FAX (02) 960.82.47
TCI S.r.l.
21047 SARONNO (VA) Via Varese,11
Ballast elettronico BTL 258.
Electronic Ballast BTL 258.
DESCRIZIONE
• Ballast elettronico HF bilampada per
lampade fluorescenti lineari del tipo:
INGRESSO
• Nominale: 220/240 Vac
• Massimo : 264 Vac
• Minimo: 167 Vac
• Minimo all’accensione: 197 Vac
• Frequenza: 0-50/60 Hz.
• Adatto per installazioni di emergenza
secondo VDE 0108.
• Corrente di spunto: 45 A per 0.40 ms.
• Armoniche: Conforme a EN 61000-3-2.
• THD = 6.8 %
• Assorbimento e Power Factor
@ 230Vac:
Model I in [Arms] P.F. Pin
2 x T8 58 W 0.480 0.98 107 W
LAMPADE
• Classe CELMA: EEI = A2.
• Stabilizzazione della corrente di
lampada al variare della tensione di
Rete.
• Accensione: con preriscaldo.
• Tempo di preriscaldo: 1.0 secondi.
• Spegimento automatico al distacco
lampada e riaccensione automatica
alla reinserzione.
SPECIFICA TECNICA
TechnIcal Specification
DESCRIPTION
• HF Electronic Ballast for the following
linear fluorescent lamps:
2 x T8 58 W
INPUT
• Nominal: 220/240 Vac.
• Max: 264 Vac.
• Min: 167 Vac.
• Min. at power-on: 197 Vac
• Frequency: 0-50/60 Hz.
• Suitable for emergency installations
according to VDE 0108.
• Inrush current: 45 A, 0.40 ms.
• Harmonics: Accord. to EN 61000-3-2.
• THD = 6.8 %
• Current absorption & Power Factor @
230 Vac
LAMPS
• CELMA Class: EEI = A2.
• Lamp current stabilisation against
Mains voltage fluctuations.
• Startup type: hot start.
• Preheat time: 1.0 seconds.
• Automatic switch-off at lamp
disconnection and automatic restart
at lamp re-insertion.
Data: 07/01/2008
Pag 1/2
ENTE EMITTENTE: D.T. Visto _______________________
E’ vietata la riproduzione (anche in forma parziale) del presente documento senza l’autorizzazione della TCI. - SPEC.DOC
Page 2
SPECIFICA TECNICA
TechnIcal Specification
Tel. (02) 964.16.1 - FAX (02) 960.82.47
TCI S.r.l.
21047 SARONNO (VA) Via Varese,11
• Correnti di lampada @ 230Vac: • Lamp current values @ 230Vac:
Model Crest Factor I lamp [mA rms] Lumen Factor
2 x T8 58 W 1.44 460 ± 5% 1.00
PROTEZIONI
• All’ingresso, contro sovratensioni
impulsive di rete.
• All’ingresso, contro cortocircuito.
• All’uscita, contro la mancata
accensione della lampada (alta
tensione presente ai morsetti).
• All’uscita, in caso di tensione di
lampada eccessiva (tubo esaurito).
• Protezione contro rettificazione di
catodo, secondo IEC 61347-2-3 A1.
• tempo di intervento: 1 secondo max.
EMI
• Secondo EN55015
TEMPERATURA
• -25 ÷ +55 °C.
• t
= 80 °C.
c
DIMENSIONI
• 281 x 30 x 30 (L x B x H). Flangia
di fissaggio = 265 mm.
• Materiale: Nylon 6/6 rinforzato in
fibra di vetro.
OMOLOGAZIONI
• ENEC, KEMA, EMV.
CONNESSIONI
• Ingresso: morsetti a molla per
sezioni fino a 1.5 mm
• Uscita: morsettiera a 7 vie per cavo
1.5 mm
2
max.
2
Ballast elettronico BTL 258.
Electronic Ballast BTL 258.
.
PROTECTIONS
• Against input overvoltages from
mains.
• Against input short circuit.
• Against fault at start-up of the
lamp (high voltage present on
lamp connector);
• Against excess lamp voltage
(exhausted tube).
• Protection against partial cathod
rectification, according to IEC
61347-2-3 A1.
• detection time: 1 seconds max.
EMI
• According to EN55015
TEMPERATURES
• -25 ÷ +55 °C.
• t
= 80 °C.
c
DIMENSIONS
• 281 x 30 x 30 (L x B x H). Fixing
flange pitch = 265 mm.
• Box material: Nylon 6/6 Fiberglass
reinforced.
APPROVALS
• ENEC, KEMA, EMV.
CABLES
• Input: spring terminal block for
wire cross sections up to 1.5 mm
• Output: 7-way terminal block. for
wire cross sections up to 1.5 mm
Data: 07/01/2008
Pag 2/2
2
.
2
ENTE EMITTENTE: D.T. Visto _______________________
E’ vietata la riproduzione (anche in forma parziale) del presente documento senza l’autorizzazione della TCI. - SPEC.DOC
