Tchibo 270064 User Manual [de]

Handscanner

Bedienungsanleitung und Garantie

Tchibo GmbH D-22290 Hamburg • 58120HAMO6X42-270064

Liebe Kundin, lieber Kunde!

Ihr neuer Handscanner ist handlich, leicht zu bedienen und
daher ideal geeignet für den mobilen Einsatz.

Da der Handscanner mit Batterien betrieben wird und die
Daten auf einer eingesetzten Karte speichert, können Sie ab
sofort praktisch an jedem Ort Dokumente aller Art
einscannen und speichern.

Die gespeicherten Dateien können dann später auf einen PC
übertragen werden.

Der Clou: Die mitgelieferte Software „ABBYY Screenshot
Reader“ erkennt, wenn es sich um Text dokumente handelt
und filtert diese Texte heraus. Die so gewonnenen Texte
können gespeichert oder über die Zwischenablage Ihres
Computers in andere Dokumente eingefügt werden.

Wir wünschen Ihnen viel Freude mit diesem tollen Produkt.

Ihr Tchibo Team

Ausgezeichnete Produktqualität, sorgsame
Auswahl und exklusive Herstellung. Nur ein
Produkt, das diese Kriterien erfüllt, trägt das
Qualitätssiegel von Tchibo.

Weitere Informationen unter:
www.tcm–quality.com

Inhalt

4 Zu dieser Anleitung
5 Sicherheitshinweise
7 Systemvoraussetzungen
8 Auf einen Blick (Lieferumfang)
10 So funktioniert Ihr neuer Handscanner
11 Inbetriebnahme

11 Batterien einlegen
11 Handscanner ein- und ausschalten
12 Speicherkarte einsetzen und herausnehmen
13 Speicherkarte formatieren

14 Scannen
15 Scanner-Einstellungen ändern
16 Gescannte Dokumente auf einen PC übertragen

16 Datenübertragung mit USB
17 Datenübertragung mit Mikro-SD-Karte
17 Auf gescannte Dateien zugreifen

18 Zusatzprogramm Screenshot Reader nutzen

18 Installation
19 Erste Schritte

22 Reinigen und Pflegen
23 Störung / Abhilfe
25 Technische Daten
26 Entsorgen
27 Garantie
28 Tchibo Service Center und Kundenberatung

3

Zu dieser Anleitung

Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet.
Lesen Sie trotzdem aufmerksam die Sicherheitshinweise
und benutzen Sie den Artikel nur wie in dieser Anleitung
beschrieben, damit es nicht versehentlich zu Verletzungen
oder Schäden kommt.

Bewahren Sie diese Anleitung zum späteren Nachlesen auf.
Bei Weitergabe des Artikels ist auch diese Anleitung mitzu­geben.

Zeichen in dieser Anleitung:

Dieses Zeichen warnt Sie vor Verletzungsgefahren.

Das Signalwort GEFAHR warnt vor möglichen schweren
Verletzungen und Lebensgefahr.

Das Signalwort WARNUNG warnt vor Verletzungen und
schweren Sachschäden.

Das Signalwort VORSICHT warnt vor leichten Verletzungen
oder Beschädigungen.

So sind ergänzende Informationen gekennzeichnet.

4

Sicherheitshinweise

Verwendungszweck

Der Handscanner ist zum Einscannen von Dokumenten aller
Art vorgesehen. Die so erfassten Daten können nach dem
Erfassen an einen Computer übertragen werden.

Dieser Artikel ist für den privaten Gebrauch konzipiert.

GEFAHR für Kinder

• Batterien können bei Verschlucken lebensgefährlich sein.
Bewahren Sie deshalb Batterien und Artikel für Kleinkinder
unerreichbar auf. Wurde eine Batterie verschluckt, muss
sofort medizinische Hilfe in Anspruch genommen werden.

• Halten Sie Kinder von Verpackungsmaterial und ver­schluckbaren Kleinteilen fern.
Es besteht u.a. Erstickungsgefahr!

WARNUNG vor Verletzungen

• Batterien dürfen nicht geladen, nicht auseinander
genommen, in Feuer geworfen oder kurzgeschlossen
werden.

• Sollte eine Batterie ausgelaufen sein, vermeiden Sie
Kontakt mit Haut, Augen und Schleimhäuten. Ggf. die
betroffenen Stellen sofort mit viel klarem Wasser spülen
und umgehend einen Arzt aufsuchen.

VORSICHT - Sachschäden

• Setzen Sie den Handscanner keinen starken Temperatur­schwankungen, Feuchtigkeit, direkter Sonnenstrahlung,
Staub oder Stößen aus.

• Nehmen Sie die Batterien aus dem Artikel heraus, wenn
diese erschöpft sind oder Sie den Artikel länger nicht

5

benutzen. So vermeiden Sie Schäden, die durch Auslaufen
entstehen können.

• Das USB-Kabel darf nicht geknickt oder gequetscht
werden. Halten Sie es fern von heißen Oberflächen und
scharfen Kanten.

• Benutzen Sie den Artikel nicht, wenn er sichtbare Schäden
aufweist.

• Nehmen Sie keine Veränderungen am Artikel vor. Durch
unsachgemäße Reparaturen kann der Artikel beschädigt
werden.

Haftungsausschluss

Wir empfehlen, vor der Installation der mitgelieferten Software
eine Sicherungskopie Ihrer Daten zu erstellen.

Wir übernehmen keine Verantwortung für finanzielle Verluste,
Forderungen von Dritten oder sonstige Schäden, die direkt
oder indirekt aus dem Gebrauch dieses Produkts und seinen
Funktionen resultieren.

Urheberrecht

Scannen Sie nur, was erlaubt ist. Beachten Sie das Urheber­recht und andere Gegebenheiten. Das Scannen von
bestimmten Dokumenten, z.B. Schecks, Geldscheinen, Aus­weisen, behördlichen Dokumenten etc. ist gesetzlich verboten.

6

Systemvoraussetzungen

Datenübertragung

Um die gescannten Daten vom Handscanner auf einen PC
übertragen zu können, sind folgende Systemvoraussetzungen
erforderlich:

• Windows XP (SP2) / Windows Vista / Windows 7

• Prozessor ab 1 GHz oder besser

• 256 MB RAM

• USB-Schnittstelle 2.0 oder SD-Kartenleser.

Hinweis zur mitgelieferten Software-CD

Um die mitgelieferte Software installieren zu können, sind
folgende Systemvoraussetzungen erforderlich:

• Windows 2000 (SP4) / Windows XP / Windows Vista /
Windows Server 2003 / Windows 7

• Prozessor ab 1 GHz oder besser

• 512 MB RAM

• Festplattenspeicher:

- 250 MB Festplattenspeicher für die Installation

- 500 MB Festplattenspeicher für Programmausführung

• Monitor mit 1024x768 Auflösung oder höher

Um die Software auf den genannten Betriebssystemen
installieren zu können, benötigen Sie Administrator­rechte. Wenden Sie sich ggf. an den zuständigen Netz­werk-Administrator.

7

Auf einen Blick (Lieferumfang)

Schalter C/BW DPI

Scan­Kante*

Mini-USB-Buchse

Kartenschacht für Mikro-SD-Karte

Formatier-Taste FORMAT

Display

LEDs

Ein- /Aus- und /SCAN-Taste

Batteriefachkappe

Scan-Kante*

Kartenadapter

Mikro-SD-Karte

Sonstiger Lieferumfang (ohne Abbildung):

• Software-CD „ABBYY Screenshot Reader“

• USB-Kabel

• 2 Batterien

• Schutz- und Transporthülle

• Reinigungstuch

* Die Scan-Kanten befinden sich

auf beiden Seiten des Gerätes
und zeigen die maximal einzu­scannende Dokumentenbreite
an (entspricht der Breite einer
DIN A4-Seite).

8

Anzeigen

Anzeige für Micro-SD-Karte

Scan-Modus COLOR (Farbe) oder

MONO (schwarzweiß)

Batterie­Ladezustandsanzeige

LED-Anzeigen

Anzahl der

gescannten Dateien

geringe Auflösung (LOW = 300 dpi)

oder hohe Auflösung (HIGH = 600 dpi)

grüne SCAN-LED leuchtet:

- Scanvorgang wurde gestartet/läuft

grüne SCAN-LED leuchtet nicht:

- Scannen ist beendet

rote ERR-LED leuchtet:

- Scangeschwindigkeit zu hoch
(Scanvorgang wiederholen)

9

So funktioniert Ihr neuer Handscanner

Während Sie den Handscanner über die Vorlage schieben,
tastet ein lichtempfindlicher Sensor die Vorlage ab und
wandelt die so gewonnenen Signale in digitale Daten um. Das
Ergebnis eines Scan-Vorgangs wird in Form einer JPG-Datei
auf der Mikro-SD-Karte im Handscanner gespeichert.

Diese JPG-Datei kann auf einen Windows-PC übertragen
werden.

Mit der Software „ABBYY Screenshot Reader“ ist es möglich,
den in einer JPG-Datei enthaltenen Text herauszufiltern.
Dieser Text kann dann in unterschiedlichen Textformaten
gespeichert werden (z.B. txt, doc) oder über die Zwischen ­ablage des PCs in andere Programme eingefügt werden.

Die Leistungsmerkmale in der Übersicht:

• Scanauswahl - 600 oder 300 dpi

- Farbe oder schwarzweiß

• direktes Speichern als JPG-Datei

• Speichermedium Mikro-SD-Karte (max. 32 GB)

• Datenübertragung zum PC per Mikro-SD-Karte oder USB

• Automatische Farbbalance

• Hohe Scan- und Verarbeitungsgeschwindigkeit

Am Anfang kann beim Scannen etwas Übung erforder­lich sein, aber bereits nach wenigen Scans können Sie
das Gerät sicher bedienen und gute Ergebnisse
erzielen.

10

Inbetriebnahme

Batterien einlegen

1. Schieben Sie die

Batteriefachkappe
seitlich vom Gerät
in Pfeilrichtung.

2. Legen Sie die Batterien wie im Fach abgebildet ein.
Beachten Sie die richtige Polarität (+/—).

3. Schieben Sie die Batteriefachkappe wieder in das Gerät.
Die Kappe muss hörbar einrasten.

Mit zwei voll geladenen Batterien können Sie ca. 180
Farb-Scans bzw. 200 Schwarzweiß-Scans durchführen.

Handscanner ein- und ausschalten

Halten Sie die Taste /SCAN ca. 3 Sekunden gedrückt, um

m

den Handscanner ein- oder auszuschalten.

Wenn der Handscanner ca. 3 Minuten nicht bewegt
wurde, schaltet er sich automatisch aus.

11

Speicherkarte einsetzen und herausnehmen

Vor dem allerersten Scannen muss die Speicherkarte
formatiert werden, siehe „Speicherkarte formatieren“.

1. Ziehen Sie die Mikro-SD­Karte vorsichtig aus dem
SD-Kartenadapter nach
unten heraus.

2.

Drehen Sie die Speicher­karte so, dass die Kontakte
nach oben und zum Karten­ schacht zeigen.

3. Schieben Sie die Speicher­karte vorsichtig bis zum
Anschlag in den Karten­schacht. Sie muss spürbar
einrasten.

Nur mit eingesetzter Speicherkarte kann das Gerät
scannen!

Um die Speicherkarte zu entnehmen:

1. Schalten Sie das Gerät aus.

2. Drücken Sie die Karte etwas in das Gerät und ziehen Sie sie
dann vorsichtig aus dem Schacht.

12

Speicherkarte formatieren

Die Speicherkarte muss nur vor ihrem ersten Gebrauch forma­tiert werden. Wenn Sie die Speicherkarte später formatieren,
werden alle darauf gespeicherten Daten gelöscht.

1. Stecken Sie die Mikro-SD-Speicherkarte in den Karten­schacht des Handscanners.

2. Schalten Sie den Handscanner ein, indem Sie /SCAN
ca. 3 Sekunden gedrückt halten.

3. Stecken Sie eine auseinandergebogene Büroklammer oder
Ähnliches in die kleine Öffnung für die FORMAT-Ta s te .
Ziehen Sie die Büroklammer wieder heraus.
Im Display wird F angezeigt.

4. Drücken Sie 1x kurz die Taste /SCAN.
(Wenn Sie /SCAN zu lange gedrückt halten, schaltet sich
der Scanner aus).

Im Display blinkt einige Sekunden lang das SD-Karten­symbol. Sobald das Blinken aufhört, ist die Karte forma­tiert und der Vorgang ist beendet. Die Anzahl der
gescannten Dateien steht auf „0“.

13

Scannen

1. Die Speicherkarte muss eingesetzt und formatiert sein, wie
zuvor beschrieben.
Schalten Sie den Handscanner ein.

2. Setzen Sie den Scanner vollflächig oben auf das zu
scannende Dokument.

• Halten Sie mit einer Hand das Dokument fest.

• Die maximale Scanbreite beträgt eine DIN-A4-Seite.

3. Drücken Sie die Taste /SCAN.
Die grüne SCAN-LED leuchtet.

4. Ziehen Sie den Handscanner
ruhig, gleichmäßig und ohne
Unterbrechung zu sich heran.

5. Drücken Sie die Taste

/SCAN, wenn das Dokument

fertig gescannt ist.

6. Fahren Sie fort wie beschrieben, um weitere Dokumente

einzuscannen oder halten Sie Taste /SCAN
ca. 3 Sekunden gedrückt, um das Gerät auszuschalten.

Wenn Sie den Handscanner von sich wegschieben
möchten, sollten Sie das zu scannende Dokument um
180° drehen. Sonst steht das Dokument später im PC­Monitor auf dem Kopf und muss dort mit einem Grafik­programm gedreht werden.

14

Wenn während des Scannens die rote ERR-LED leuchtet,
haben Sie den Scanner zu schnell bewegt.

In diesem Fall:

1. Warten Sie, bis die rote und die grüne LED erloschen sind.

2. Drücken Sie erneut die Taste /SCAN.

3. Wiederholen Sie den Scan-Vorgang.

Scanner-Einstellungen ändern

Mit dem Schalter C/BW DPI stellen Sie Auflösung und Farbe
ein.

• Stellen Sie durch Drücken von C/BW um auf

„COLOR“ (Farbe) oder „MONO“ (schwarzweiß).

• Stellen Sie durch Drücken von DPI um auf die Auflösung

„HIGH“ (600 dpi) oder „LOW“ (300 dpi).

• Die aktuellen Einstellungen werden angezeigt.

Tipps:

• Für einfache Scans, z.B. von Textseiten oder Strichzeich­nungen, reicht meist „MONO“ und „LOW“.

• Bei anspruchsvollen Scans, z.B. farbigen Fotos, wählen Sie
„COLOR“ und „HIGH“.

• Dateien, die mit den Einstellungen „COLOR“ und „HIGH“
gescannt wurden, benötigen deutlich mehr Speicherplatz.
Die Mikro-SD-Karte ist dadurch schneller voll und Sie
können weniger Dokumente scannen.

15

Gescannte Dokumente auf einen PC übertragen

Sie können die gespeicherten Dateien auf zwei Arten auf Ihren
PC übertragen:

• Mit der Mikro-SD-Karte (und ggf. SD-Kartenadapter) oder

• indem Sie Handscanner und PC mit dem mitgelieferten
USB-Kabel verbinden.

Datenübertragung mit USB

1. Stecken Sie den schmalen USB-Stecker des USB-Kabels
(„Mini-USB“) in die USB-Buchse des Handscanners.

2. Stecken Sie den anderen Stecker des USB-Kabels in eine
freie USB-Buchse Ihres Computers.

3. Schalten Sie den Handscanner ein.
Im Display erscheint „USb“.

Nach wenigen Sekunden erkennt das Betriebssystem den
neuen Wechseldatenträger, die Installation eines Treibers ist
nicht erforderlich.

16

Datenübertragung mit Mikro-SD-Karte

Schieben Sie die Mikro-SD-Karte in den SD-Kartenleser

m

Ihres PCs.

Nach wenigen Sekunden erkennt das Betriebssystem den
neuen Wechseldatenträger, die Installation eines Treibers ist
nicht erforderlich.

• Falls Ihr SD-Kartenleser keinen Schacht für Mikro-SD­Karten besitzt, können Sie auch den SD-Karten­adapter nutzen, um die Daten zu übertragen.

• Wenn die verwendete Speicherkarte größer als 2 GB
ist, muss der verwendete Kartenleser SDHC-fähig sein.
Beachten Sie die Anleitung des Kartenlesers.

Auf gescannte Dateien zugreifen

Die gescannten Dateien liegen bei der Mikro-SD-Karte stan­dardmäßig im Verzeichnis DCIM/100MEDIA und werden fort­laufend benannt (PTDC0001, PTDC0002 etc.).

Über den Windows-Explorer oder den Arbeitsplatz können Sie
auf die gespeicherten JPG-Dateien zugreifen und sie auf die
Festplatte Ihres Computers kopieren.

Sie können anschließend die Dateien mit jedem gängigen Bild­bearbeitungsprogramm öffnen, z.B. „IrfanView“, oder in ein
Textverarbeitungsprogramm laden, z.B. „MS Word“.

Wenn es sich bei den gescannten Dateien eigentlich um Text­dokumente handelt, können Sie mit der Software „ABBYY
Screenshot Reader“ den in der JPG-Datei enthaltenen Text
einlesen (siehe „Zusatzprogramm Screenshot Reader
nutzen“).

17

Zusatzprogramm Screenshot Reader nutzen

Installation

• Die Beschreibung in diesem Kapitel orientiert sich am
Betriebssystem Windows 7. Bei anderen Betriebs ­ systemen kann es geringfügige Abweichungen geben.

• Eine Registrierung der Software ist nicht erforderlich.
Falls Ihr Computer Sie auffordert, eine Lizenznummer
o.Ä. einzugeben, klicken Sie auf Abbrechen.

1. Legen Sie die Programm-CD in das CD-ROM-Laufwerk Ihres
Computers. Die Installationsroutine wird nach einigen
Sekunden gestartet.

Falls bei Ihnen die Installationsroutine nicht automa­tisch gestartet wird, doppelklicken Sie die auf der CD
abgelegte Datei „Setup.exe“.

2. Bestätigen Sie die beiden ersten Abfragen, um die Installa­tion fortzusetzen.

3.

Wählen Sie die gewünschte Sprache aus, klicken Sie auf OK.

4. Folgen Sie den weiteren Anweisungen des Installations­Assistenten.

Nachdem Sie auf Installieren geklickt haben, wird der
Installationsvorgang gestartet, wobei dieser Vorgang
einige Minuten dauern kann. Ein Fortschrittsbalken infor­miert Sie über den Fortlauf der Installation.

5. Klicken Sie abschließend auf Fertigstellen.

Abbyy Screenshot Reader wird bei jedem Windows­Start automatisch mitgestartet und läuft im Hinter­grund mit. Sie können ihn daher später auch immer
über die Windows-Taskleiste aufrufen.

18

Erste Schritte

Nachfolgend erfahren Sie, wie Sie schnell und einfach Text aus
einem gescannten Dokument „herausfiltern“.

Für weitere und ausführlichere Informationen nutzen Sie bitte
die sehr informative Online-Hilfe von „ABBYY Screenshot
Reader“ (Taste F1 drücken oder auf das Fragezeichen-Symbol
klicken).

1. Öffnen Sie das gescannte Dokument, aus dem Sie den Text
herausfiltern wollen.

Da es sich bei den gescannten Dokumenten um JPG­Dateien handelt, könnten Sie zum Öffnen z.B. die Windows­Fotoanzeige verwenden (abhängig von der verwendeten
Windows-Version).

2. Starten Sie über das Start-Menü das Programm ABBYY
Screenshot Reader (oder über die Windows-Taskleiste).

3. Positionieren Sie das Arbeitsfenster vom Screenshot
Reader und das gescannte Dokument nebeneinander.

4. Wählen Sie aus den Listenfeldern Erfassen, Sprache und
Senden die gewünschten Einstellungen.

19

In diesem Beispiel:

Erfassen > Bereich: Der zu erfassende Bereich wird

mit einem Auswahlrahmen selbst
festgelegt.

Sprache > Deutsch: Der zu erfassende Text ist in

deutsch geschrieben.

Senden > Text in Datei: Der erfasste Text soll als eigen-

ständige Datei gespeichert
werden, z.B. im Format txt oder
doc.

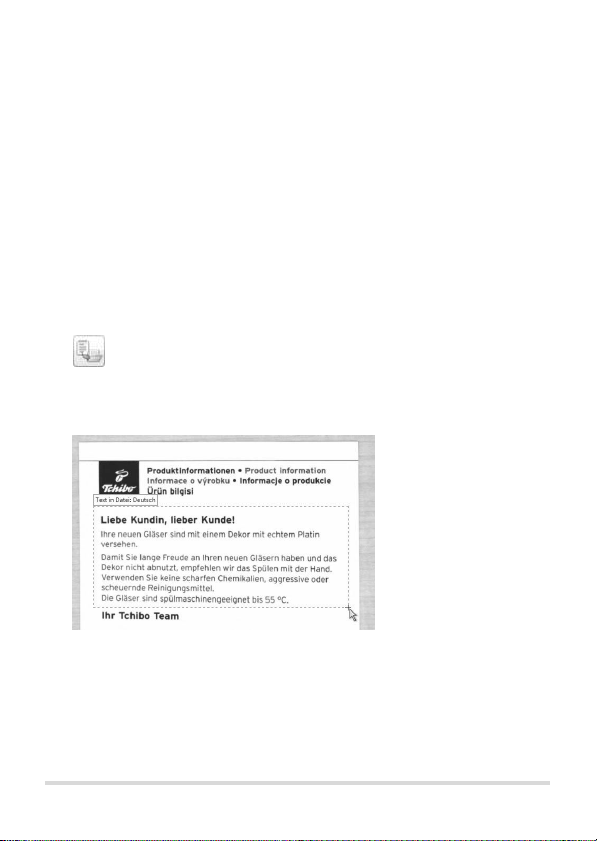

5. Klicken Sie auf das Symbol Screenshot erfassen.

6. Ziehen Sie mit der Maus einen Auswahlrahmen über den
Bereich, der den zu erfassenden Text enthält.

Sobald Sie die Maustaste loslassen, wird der Text erfasst und
verarbeitet. Ein Fortschrittsbalken zeigt die laufende Verarbei­tung an.

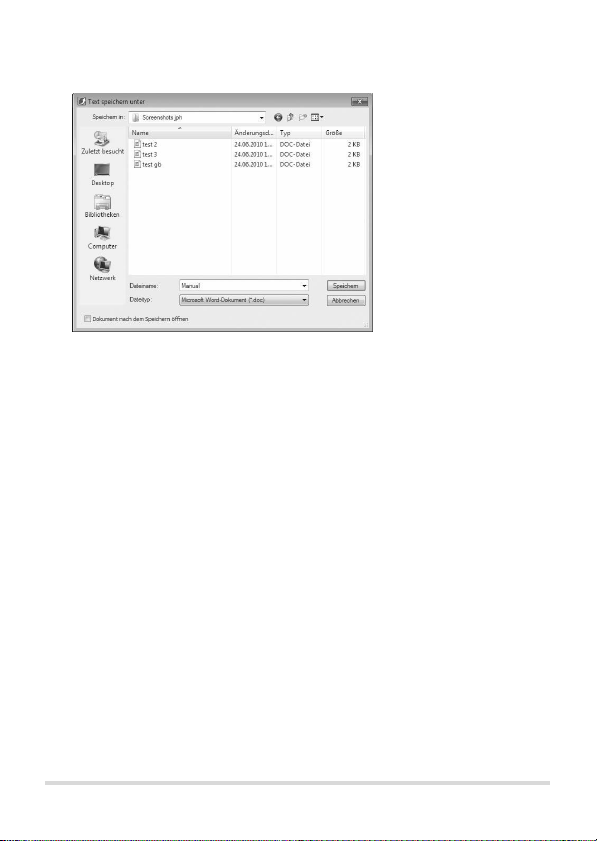

Nachdem der Text verarbeitet ist, öffnet sich automatisch ein
Windows-Dialog zum Speichern.

20

7. Bestimmen Sie den Speicherort der Datei auf Ihrem PC.

8. Tragen Sie im Feld Dateiname den gewünschten Namen
für das Dokument ein.

9. Wählen Sie über das Listenfeld Dateityp das gewünschte
Format (in diesem Beispiel *.doc).

10. Klicken Sie abschließend auf Speichern.

Anschließend können Sie die Datei mit MS-Word oder einer
anderen Textverarbeitung, die das doc-Format unterstützt,
öffnen, bearbeiten und ausdrucken.

Beachten Sie:

• Je besser Sie gescannt haben, desto weniger Fehler ent­hält der Text.

• Eine Kontrolle des erfassten Textes ist in jedem Fall erfor­derlich. Achten Sie besonders auf Sonderzeichen.

• Beachten Sie, dass Texte oft urheberrechtlich geschützt
sind und nicht unkontrolliert und unter eigenem Namen
verwendet, verändert oder gar veröffentlicht werden
dürfen.

21

Reinigen und Pflegen

Reinigen

Schützen Sie den Artikel vor Feuchtigkeit und übermäßiger
Wärme. Lassen Sie ihn nicht in der Sonne liegen.

Entstauben Sie den Handscanner mit dem mitgelieferten

m

Reinigungstuch.

Batterien wechseln

Wenn ein leeres Batteriesymbol angezeigt wird, müssen Sie
die Batterien wechseln.

Gehen Sie vor, wie unter „Batterien einlegen“ beschrieben.

m

Beachten Sie:

• Tauschen Sie immer beide Batterien aus.

• Beachten Sie die richtige Polarität (+/-).

• Setzen Sie nur Batterien ein, wie sie in den „Technischen
Daten“ aufgeführt sind.

• Beachten Sie die Hinweise zur Entsorgung.

22

Störung / Abhilfe

• Keine Funktion. • Batterien erschöpft?
Prüfen Sie die Ladezu­standsanzeige im Display.

• Batterien richtig eingelegt?

• Gescannte Dateien können

nicht gespeichert werden.

• Der Scanner wird vom Com-

puter nach dem Anschließen
nicht erkannt (kein Wechsel­datenträger bei den ange­zeigten Laufwerken).

• Gescannte Dateien wirken

unsauber bzw. ver­schwommen.

• Speicherkarte in den
Scanner gesteckt?

• Speicherkarte ist voll.
Übertragen Sie die Dateien
auf einen PC und löschen
Sie die Dateien auf der
Speicherkarte.

• Speicherkarte vor dem
ersten Gebrauch korrekt
formatiert? (Siehe „Spei­cherkarte formatieren“)

• Erfüllt der Computer die
Systemvoraussetzungen?

• Schließen Sie den Scanner
an eine andere USB-Buchse
an.

• Lassen Sie den Hand­scanner angeschlossen und
eingeschaltet und starten
Sie den Computer neu.

• Reinigen Sie die Scanner­Linse auf der Geräte-Unter­seite mit dem Reinigungs­tuch.

23

• Bereits beim Einschalten
leuchtet die rote ERR-LED auf.

• Abbyy Screenshot Reader
lässt sich nicht öffnen.

Weißabgleich durchführen

Beim Weißabgleich wird der Scanner auf die Lichtverhältnisse
der Umgebung kalibriert. Der Weißabgleich ist nur im Fehler­fall erforderlich.

1. Setzen Sie den Scanner auf ein leeres, weißes Blatt Papier

und schalten Sie ihn mit der Taste /SCAN ein.

2. Halten Sie die Taste C/BW gedrückt und drücken Sie
erneut die Taste /SCAN, um das Gerät in den Kalibrier­modus zu schalten.

Das Speicherkarten-Symbol blinkt einige Sekunden,
danach leuchten die rote und die grüne LED.
Scanner noch nicht bewegen! Warten Sie, bis die rote ERR-
LED erlischt und nur noch die grüne SCAN-LED leuchtet.

3. Schieben Sie den Scanner über das leere Blatt Papier, bis
die grüne LED ausgeht (falls erforderlich, Scanner wieder
zu sich heranziehen).
Danach ist der Weißabgleich abgeschlossen.

4. Schalten Sie den Scanner aus.

Auf der Speicherkarte abgelegte Dateien werden beim
Weißabgleich nicht gelöscht.

• Die Lichtverhältnisse sind
zu schlecht (sehr hell oder
sehr dunkel). Führen Sie
einen Weißabgleich durch
(siehe nächsten Abschnitt).

• Prüfen Sie, ob ein Öffnen
über die Windows-Taskleiste
möglich ist.

24

Technische Daten

Modell: 270064
Batterien: 2x LR6(AA)/1,5V
Bildsensor: A4 Farb-Kontakt-Bildsensor
Anzahl Sensoren: 5136 Punkte
Auflösung: 300 x 300 dpi (Standard)

600 x 600 dpi
Scan-Arten: Farbe / schwarzweiß
Scan-Breite: 21 cm (entspricht der Breite einer

DIN A4 Seite)
Scan-Länge: 300 dpi: max. 127 cm

600 dpi: max: 63,5 cm
Datei-Format: JPG
USB-Schnittstelle: 2.0
Speicher: externe Mikro-SD-Karte (max. 32 GB)
Umgebungstemperatur: +10 bis +40 °C
Made exclusively for: Tchibo GmbH, Überseering 18,

D-22297 Hamburg, www.tchibo.de
Im Zuge von Produktverbesserungen behalten wir uns

technische und optische Veränderungen am Artikel vor.

25

Entsorgen

Der Artikel, seine Verpackung und die mitgelieferten Batterien
wurden aus wertvollen Materialien hergestellt, die wiederver­wertet werden können. Dies verringert den Abfall und schont
die Umwelt.

Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür
die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe
und Leicht ver packungen.

Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen nicht mit dem Hausmüll entsorgt werden!
Sie sind gesetzlich dazu verpflichtet, Altgeräte
getrennt vom Hausmüll zu entsorgen. Informationen
zu Sammelstellen, die Altgeräte kostenlos entgegen­nehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadt ­verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll!
Sie sind gesetzlich dazu verpflichtet, leere Batterien
und Akkus bei einer Sammelstelle Ihrer Gemeinde­oder Stadtverwaltung oder beim batterievertreibenden
Fachhandel abzugeben.

Batterien und Akkus, die mit diesen Buchstaben

Pb

gekennzeichnet sind, enthalten u.a. die folgenden

Cd

Schadstoffe:

Hg

Pb = Blei, Cd = Cadmium, Hg = Quecksilber.

26

Garantie

Wir übernehmen 3 Jahre Garantie ab Kaufdatum.

Dieses Produkt wurde nach den neuesten Fabrikations ­methoden hergestellt und einer genauen Qualitätskontrolle
unterzogen. Wir garantieren für die einwandfreie Beschaffen­heit dieses Artikels.

Innerhalb der Garantiezeit beheben wir kostenlos alle Material­oder Herstellfehler. Sollte sich wider Erwarten ein Mangel
herausstellen, füllen Sie bitte den beigefügten Service-Scheck
aus. Schicken Sie ihn zusammen mit einer Kopie des Kaufbe­legs und dem sorgfältig verpackten Artikel an das Tchibo
Service Center.

Von der Garantie ausgenommen sind Schäden, die auf unsach­gemäßer Behandlung beruhen, sowie Verschleißteile /
Verbrauchs material. Diese können Sie unter der angegebenen
Rufnummer bestellen.

Nichtgarantiereparaturen können Sie gegen individuelle
Berechnung zum Selbstkostenpreis vom Tchibo Service Center
durchführen lassen.

Der Artikel wird in dem genannten Tchibo Service
Center repariert. Bitte senden Sie ihn direkt an das für
Ihr Land zuständige Service Center. Nur dann kann eine
zügige Bearbeitung und Rücksendung erfolgen.

Für Produktinformationen, Zubehörbestellungen oder
Fragen zur Serviceabwicklung rufen Sie bitte unsere
Tchibo Kundenberatung an.

Bei Rückfragen geben Sie die Artikelnummer an.

27

Tchibo Service Center und Kundenberatung

Artikelnummer:

Deutschland

FAX :

D 270 064

Deutschland/Österreich/Schweiz

TCHIBO
SERVICE CENTER RTS
Erfurter Höhe 105
D-99610 Sömmerda

01805 - 38 33 38

14 Cent/Min. a. d. Festnetz;
maximal 42 Cent/Min. a. d. Mobilfunk

01805 - 38 33 39

14 Cent/Min. a. d. Festnetz;
maximal 42 Cent/Min. a. d. Mobilfunk

Montag – Sonntag
(auch an Feiertagen)
von 8.00 bis 22.00 Uhr
E-Mail: [e-mail]

28

Österreich

TCHIBO
SERVICE CENTER SÖMMERDA
Paketfach 90
A-4005 Linz

0800 - 711 020 012

(gebührenfrei)

Montag – Sonntag
(auch an Feiertagen)

von 8.00 bis 22.00 Uhr
E-Mail: [e-mail]

Schweiz TCHIBO

SERVICE CENTER SCHWEIZ
Birsfelderstrasse 46
CH-4132 Muttenz

0844 - 22 55 82

(Ortstarif)

Montag – Sonntag
(auch an Feiertagen)

von 8.00 bis 22.00 Uhr
E-Mail: [e-mail]

29

Service-Scheck

Bitte den Scheck in Blockschrift ausfüllen und mit dem
Artikel einsenden.

Name

Straße, Nr.

PLZ, Ort

Land

Tel. (tagsüber)

Liegt kein Garantiefall vor: (bitte ankreuzen)

Artikel bitte unrepariert zurücksenden.

Bitte Kostenvoranschlag erstellen, wenn
Kosten von über EUR 10,-/SFR 17,- entstehen.

Service-Scheck

Bitte den Scheck in Blockschrift ausfüllen und mit dem
Artikel einsenden.

Artikelnummer:

Fehlerangabe

D 270 064

Deutschland/Österreich/Schweiz

Kaufdatum Datum/Unterschrift
