Funk-Wetterstation

T

DS

Bedienungsanleitung und Garantie

Tchibo GmbH D-22290 Hamburg • 58087HAHB66X

Liebe Kundin, lieber Kunde!

Ihre neue Funk-Wetterstation mit Farb-Display liefert Ihnen
eine Vielzahl von meteorologischen Daten.

Der mitgelieferte Außensensor überträgt per Funk die
Wetterdaten von draußen an die Basisstation im Haus.
Die Basisstation zeigt die gemessenen und übertragenen
Werte übersichtlich und in Farbe an und informiert Sie über
den aktuellen Wettertrend der nächsten Stunden.

Wir wünschen Ihnen viel Freude mit Ihrer neuen
Wetterstation.

Ihr Tchibo Team

Ausgezeichnete Produktqualität, sorgsame
Auswahl und exklusive Herstellung. Nur ein
Produkt, das diese Kriterien erfüllt, trägt das
Qualitätssiegel von Tchibo.

Weitere Informationen unter:
www.tcm–quality.com

Inhalt

5 Zu dieser Anleitung

6 Konformitätserklärung

7 Sicherheitshinweise

11 Auf einen Blick (Lieferumfang)

14 Inbetriebnahme

18 Display-Anzeige ändern

19 Wetterdaten ablesen

21 Funkkanal wechseln

23 Uhrzeit und Datum

25 Hinweise zum Batteriewechsel

26 Sonstige Funktionen

27 Aufstellen oder aufhängen

28 Störung / Abhilfe

29 Technische Daten

30 Entsorgen

32 Garantie

33 Tchibo Service Center und Kundenberatung

4

Zu dieser Anleitung

Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet.
Lesen Sie trotzdem aufmerksam die Sicherheitshinweise
und benutzen Sie den Artikel nur wie in dieser Anleitung
beschrieben, damit es nicht versehentlich zu Verletzungen
oder Schäden kommt.

Bewahren Sie diese Anleitung zum späteren Nachlesen auf.
Bei Weitergabe des Artikels ist auch diese Anleitung mitzu­geben.

Zeichen in dieser Anleitung:

Dieses Zeichen warnt Sie vor Verletzungsgefahren.

Dieses Zeichen warnt Sie vor Verletzungsgefahren
durch Elektrizität.

Das Signalwort GEFAHR warnt vor möglichen schweren
Verletzungen und Lebensgefahr.

Das Signalwort WARNUNG warnt vor Verletzungen und
schweren Sachschäden.

Das Signalwort VORSICHT warnt vor leichten Verletzungen
oder Beschädigungen.

So sind ergänzende Informationen gekennzeichnet.

5

Konformitätserklärung

6

Sicherheitshinweise

Verwendungszweck

Die Wetterstation zeigt verschiedene Wetterdaten wie Tempe­ratur und relative Luftfeuchtigkeit aus der direkten Umgebung
von Basisstation und Außensensor an. Aus den gemessenen
Werten ermittelt die Station eine Wettertendenz.

Die Wetterstation zeigt zusätzlich Datum und Uhrzeit an.
Das Gerät ist für den privaten Gebrauch konzipiert und für

gewerbliche Zwecke ungeeignet.

GEFAHR für Kinder

• Batterien können bei Verschlucken lebensgefährlich sein.
Bewahren Sie deshalb Batterien und Gerät für Kleinkinder
unerreichbar auf. Wurde eine Batterie verschluckt, muss
sofort medizinische Hilfe in Anspruch genommen werden.

• Halten Sie Kinder von Verpackungsmaterial fern.
Es besteht u.a. Erstickungsgefahr!

GEFAHR durch Elektrizität

• Falls Sie die Basisstation an einer Wand befestigen wollen:
Vergewissern Sie sich, dass sich keine Rohre oder
Leitungen an der Bohrstelle befinden!

• Tauchen Sie den Artikel nicht in Wasser oder andere
Flüssigkeiten ein, da sonst die Gefahr eines elektrischen
Schlages besteht.

• Betreiben Sie den Artikel nicht im Freien oder in

Räumen mit hoher Luftfeuchtigkeit. Berühren Sie

den Netzadapter nicht mit feuchten Händen.

• Berühren Sie den Artikel nicht mit feuchten Händen und
betreiben Sie ihn nicht im Freien oder in Räumen mit hoher
Luftfeuchtigkeit.

7

• Schließen Sie den Artikel nur an eine vorschriftsmäßig
installierte Steckdose an, deren Netzspannung mit den
technischen Daten des Netzadapters übereinstimmt.

• Sollte es notwendig sein, ein Verlängerungskabel
zu benutzen, muss dieses den „Technischen Daten“
entsprechen. Lassen Sie sich beim Kauf eines
Verlängerungskabels im Fachhandel beraten.

• Ziehen Sie den Netzadapter aus der Steckdose, …
… wenn während des Betriebs Störungen auftreten,
… nach dem Gebrauch,
… bei Gewitter und
… bevor Sie das Gerät reinigen.
Ziehen Sie dabei immer am Netzadapter, nicht am
Anschlusskabel.

• Die Steckdose muss gut zugänglich sein, damit Sie im
Bedarfsfall den Netzadapter schnell ziehen können.
Verlegen Sie das Anschlusskabel so, dass es nicht zur
Stolperfalle wird.

• Das Anschlusskabel darf nicht geknickt oder gequetscht
werden. Halten Sie das Anschlusskabel fern von heißen
Oberflächen und scharfen Kanten.

• Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät
selbst oder das Anschlusskabel sichtbare Schäden aufweist
oder das Gerät heruntergefallen ist.

• Verwenden Sie nur den zum Lieferumfang gehörenden
Netzadapter. Verwenden Sie keinen anderen.

8

• Nehmen Sie keine Veränderungen am Artikel vor. Lassen
Sie Reparaturen am Gerät, am Netzadapter oder am
Anschlusskabel nur von einer Fachwerkstatt bzw. im
Service Center durchführen.

WARNUNG vor Verletzungen

• Batterien dürfen nicht geladen, auseinandergenommen,
in Feuer geworfen oder kurzgeschlossen werden.

• Sollte eine Batterie ausgelaufen sein, vermeiden Sie
Kontakt mit Haut, Augen und Schleimhäuten. Ggf. die
betroffenen Stellen sofort mit viel klarem Wasser spülen
und umgehend einen Arzt aufsuchen.

VORSICHT – Sachschäden

• Schützen Sie die Basisstation und den Außensensor vor
Staub, Stößen, extremen Temperaturen und direkter
Sonneneinstrahlung.

• Die Basisstation darf keiner Feuchtigkeit ausgesetzt
werden. Stellen Sie sie ausschließlich in trockenen,
geschlossenen Räumen auf.

• Der Außensensor ist gegen Feuchtigkeit geschützt,
darf aber nicht direktem Regen ausgesetzt werden.

• Schützen Sie Batterien vor übermäßiger Wärme.
Nehmen Sie die Batterien aus dem Artikel heraus, wenn
diese erschöpft sind. So vermeiden Sie Schäden, die durch
Auslaufen entstehen können.

9

• Ersetzen Sie immer alle Batterien. Benutzen Sie keine
verschiedenen Batterie-Typen, -Marken oder Batterien mit
unterschiedlicher Kapazität. Achten Sie beim Einlegen der
Batterien auf die richtige Polarität (+/–). Falsch eingelegte
Batterien können das Gerät beschädigen.

• Verwenden Sie keine scheuernden oder lösungsmittel ­haltigen Reinigungsmittel.

• Es kann nicht völlig ausgeschlossen werden, dass manche
Lacke, Kunststoffe oder Möbelpflegemittel das Material der
rutschhemmenden Füße angreifen und aufweichen. Legen
Sie deshalb ggf. eine rutschfeste Unterlage unter die Basis­station.

10

Auf einen Blick (Lieferumfang)

Vorderansicht Basisstation

FORECAST

Wetterprognose

DST

TIME

Zeit

DATE/MONTH/YEAR

Datumsanzeige

INDOOR/OUTDOOR

Temperatur innen/außen

Luftfeuchtigkeit innen/außen

IN/OUT

IN/OUT

Batteriewechselanzeige

für Basisstation und

Sensor

ohne Abbildung:

• Netzadapter

• 2 Batterien Typ LR03

11

Rückansicht Basisstation

MODE

- Uhrzeit bzw. Datum anzeigen

C°/F°

- Maßeinheit der
Temperatur wechseln

Ständer

MODE

°C/°F CHANNEL CLOCK LIGHT RESET

UP

- Werte aufwärts ändern

- Funkempfang DCF77 starten/stoppen

DOWN

- Werte abwärts ändern

NEXT

- Andere Display­Inhalte anzeigen

UP DOWN

NEXT

ON/OFF

CHANNEL

- Funkkanal einstellen

CLOCK

- Datum/Uhrzeit manuell
einstellen

Batteriefach

12

RESET

- Werkeinstellungen wiederherstellen

LIGHT ON/OFF

- Displaybeleuchtung ein- /ausschalten

Vorderansicht Außensensor

Rückansicht Außensensor

Aufhäng-Öse

TX

Funkübertragung
starten

TX RESET CH1 CH2 CH3

Kontroll-Leuchte

RESET

Werkeinstellungen

wiederherstellen

CH1 CH2 CH3

Funkkanal einstellen

Batteriefach

13

Inbetriebnahme

TX RESET CH1 CH2 CH3

Entfernen Sie die Schutzfolie vom Display der Basisstation.

m

Nehmen Sie zuerst den Außensensor in Betrieb, danach
erst die Basisstation. Während der Inbetriebnahme
sollten beide Geräte ca. 1–2 m voneinander entfernt
sein.

1. Außensensor – Batterien einlegen

1. Lösen Sie die Schrauben am Batteriefachdeckel und
nehmen Sie den Deckel ab.

2. Legen Sie 2 Batterien des Typs

LR03/1,5 V ein, wie auf dem
Batteriefachboden abgebildet.
Beachten Sie dabei die Polarität
(+/—).

Die rote Kontroll-Leuchte auf der
Vorderseite leuchtet einmal kurz
auf.

3. Setzen Sie den Batteriefachdeckel wieder auf und drehen
Sie die Schrauben fest.

Der Außensensor ist betriebsbereit.

2. Basisstation – Batterien einlegen oder

Netzadapter einstecken

Sie können die Basisstation mit Batterien oder über das
Stromnetz betreiben. Bei Betrieb über das Stromnetz wird
das Display der Basisstation permanent beleuchtet.

14

Batterien einlegen

MODE

°C/°F CHANNEL CLOCK LIGHT RESET

UP DOWN

ON/OFF

NEXT

1. Drücken Sie die Lasche nach
innen und nehmen Sie den
Batteriefachdeckel ab.

2. Legen Sie drei Batterien des Typs
LR6/1,5 V ein, wie auf dem
Batteriefachboden abgebildet.
Beachten Sie dabei die Polarität
(+/—). Im Display der Basisstation
erscheinen kurz alle Anzeigen.

3. Setzen Sie den Batteriefachdeckel wieder ein.
Die Basisstation ist betriebsbereit.

Netzadapter anschließen

1. Stecken Sie den kleinen Stecker des
Netzadapters in die Buchse DC 4,5V

DC 4.5V

der Basisstation.

2. Stecken Sie den Netzadapter in eine
Steckdose.

Die Basisstation ist betriebsbereit.

3. Wetter-Symbol einstellen

Sobald die Basisstation mit Strom versorgt wird, werden alle
Display-Anzeigen kurz eingeblendet.

Anschließend blinkt in der oberen rechten Ecke ein Wetter­Symbol.

1. Wählen Sie mit der Taste UP oder DOWN das Wetter-Symbol
aus, das zu dem aktuellen Wetter passt.

15

Zur Wahl stehen:

sonnig heiter bis wolkig bewölkt

regnerisch stürmisch

2. Drücken Sie die Taste CLOCK.

• Die Auswahl des Wetter-Symbols ist nur bei Inbetrieb­nahme, Batteriewechsel oder nach einem Reset
erforderlich.

• Wenn Sie keine Taste drücken, schaltet die Basis ­station nach einer Minute automatisch in den
nächsten Modus.

4. Funksignal des Außensensors empfangen

Nachdem Sie das Wetter-Symbol ausgewählt und CLOCK
gedrückt haben, sucht die Basisstation nach dem Funksignal
des Außensensors.

Sie erkennen das an dem Funkempfangs-Symbol in der
Mitte des Displays.

Nach erfolgreichem Empfang werden die Außentemperatur
und Außenluftfeuchtigkeit angezeigt.

16

Durch Drücken der Taste NEXT können Sie sich bereits
die gemessenen Innenwerte anzeigen lassen.

Ist der Empfang nicht möglich, zeigt das Feld OUT – – % und
das Feld OUTDOOR – –.– °C.

In dem Fall ändern Sie die Positionen der beiden Geräte.
Stellen Sie sie beispielsweise dichter beieinander. Halten Sie
dann Taste CHANNEL ca. 3 Sekunden gedrückt, bis das Funkemp­fangs-Symbol und die Anzeige im Feld OUT blinken. Drücken
Sie ggf. die Taste TX im Außensensor, um gezielt ein Funksignal
auszulösen. Die Basisstation versucht nun erneut, das Funk­signal zu empfangen.

5. Zeitsignal empfangen

Nachdem die Wetterstation maximal 3 Minuten versucht hat,
das Funksignal des Außensensors zu empfangen, versucht sie
als nächstes, das Zeitsignal zu empfangen. Am linken Rand des
Displays blinkt das Funkwellen-Symbol:

schwacher oder kein Empfang
guter Empfang

Der Empfang des Zeitsignals dauert zwischen 2 und
10 Minuten.

Während die Basisstation versucht das Zeitsignal zu
empfangen, sind alle Tasten ohne Funktion. Lediglich
die Taste UP kann gedrückt werden, um den Funk ­empfang abzubrechen.

Nach erfolgreichem Empfang leuchtet das Funkwellen-Symbol
dauerhaft.

17

Drücken Sie die Taste NEXT, um zwischen der Zeitanzeige

m

und der Wetteranzeige zu wechseln.

Ist der Empfang nicht möglich, verschwindet das Funkwellen­Symbol.

In dem Fall ändern Sie die Position der Basisstation. Stellen Sie
sie beispielsweise dichter an ein Fenster. Halten Sie die Taste
UP ca. 3 Sekunden gedrückt, bis das Funkwellen-Symbol blinkt.

Die Basisstation versucht nun erneut, das Zeitsignal zu
empfangen.

Im Kapitel „Uhrzeit und Datum“ finden Sie eine Beschreibung,
wie Sie Uhrzeit und Datum notfalls manuell einstellen können.

Display-Anzeige ändern

Drücken Sie wiederholt die Taste NEXT, um die gewünschte

m

Display-Anzeige einzustellen:

Zeitanzeige TIME

Temperaturdaten
INDOOR und OUTDOOR

Automatischer Wechsel zwischen
Zeitanzeige und Temperaturdaten
(Anzeige AUTO)

18

Wetterdaten ablesen

Wetterprognose

Die Wetterprognose gilt für die nächsten 12–24 Stunden.
Sie wird aus Luftdruck-, Temperatur- und Luftfeuchtigkeit­änderungen ermittelt.

Folgende Wetterprognosen kann die Wetterstation anzeigen:

sonnig heiter bis wolkig

bewölkt regnerisch

stürmisch

19

Der Pfeil zeigt die Tendenz des Luftdrucks an:

steigend unveränderlich fallend

• Eine Prognose kann niemals zu 100% zutreffend sein.
Die Prognose gibt eine Wahrscheinlichkeit an und
keine Garantie auf das prognostizierte Wetter.

• Sehr kurzfristige und drastische Wetteränderungen
können von der Wetterstation nicht erfasst werden.

• In wichtigen Fällen informieren Sie sich unbedingt bei
einer weiteren Stelle über das Wetter.

Temperatur und Luftfeuchtigkeit

In den Feldern OUT und IN werden die Werte für die relative
Luftfeuchtigkeit angezeigt.

IN OUT

Die Felder INDOOR und OUTDOOR zeigen die aktuelle
Temperatur für innen und außen.

Den Messbereich finden Sie in den „Technischen Daten“.
Wird der Messbereich überschritten, zeigt das Display HH.
Wird der Messbereich unterschritten, zeigt das Display LL.

20

Funkkanal wechseln

Funkkanal am Außensensor wechseln

Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist
Kanal 1.

1. Lösen Sie die Schrauben am Batteriefachdeckel und
nehmen Sie den Deckel ab.

2. Wählen Sie einen Funkkanal, indem Sie den Funkkanal­Wahlschalter auf CH1, CH2 oder CH3 schieben.

Wenn Sie mehrere Außensensoren verwenden, wählen Sie für
jeden einen anderen Funkkanal.

3. Setzen Sie den Batteriefachdeckel wieder auf und drehen
Sie die Schrauben fest.

Der Außensensor sendet sein Signal 1x pro Minute. Drücken
Sie ggf. die Taste TX, um ein Funksignal auszulösen.

Funkkanal an der Basisstation wechseln und Empfang
manuell aktivieren

Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist
Kanal 1. Haben Sie am Außensensor einen anderen Kanal ein­gestellt, müssen Sie dies bei der Basisstation ebenfalls tun.

1. Schalten Sie mit der Taste CHANNEL auf den Funkkanal, den
Sie am Außensensor eingestellt haben.

Der gewählte Funkkanal (CH1, CH2, CH3) wird zwischen
INDOOR und OUTDOOR angezeigt.

2. Halten Sie die Taste CHANNEL ca. 3 Sekunden gedrückt, bis
das Funkempfang-Symbol anfängt zu blinken.

3. Drücken Sie ggf. die Taste TX am Außensensor, um ein
Funksignal auszulösen.

21

Nach erfolgreichem Empfang werden die Außentemperatur
und die Außenluftfeuchtigkeit angezeigt.

Daten mehrerer Außensensoren empfangen

Sie können bis zu drei Außensensoren mit der Basisstation
empfangen.

1. Wählen Sie für jeden Außensensor einen anderen Kanal
(siehe Abschnitt „Funkkanal am Außensensor wechseln“).

2. Halten Sie die Taste CHANNEL an der Basisstation
ca. 3 Sekunden gedrückt, bis das Funkempfang-Symbol
und die Anzeige im Feld OUT blinken.

3. Drücken Sie ggf. die Taste TX an den Außensensoren,
um ein Funksignal auszulösen.

Nach erfolgreichem Empfang werden die Außentemperatur
und die Außenluftfeuchtigkeit angezeigt und das Funk ­ empfang-Symbol verschwindet.

4. Drücken Sie die Taste CHANNEL an der Basisstation, bis
zwischen INDOOR und OUTDOOR der Kanal CH1 und
angezeigt wird.

Die Werte der drei Außensensoren werden nacheinander
angezeigt.

22

Uhrzeit und Datum

Die Basisstation empfängt die Uhrzeit über eine eingebaute
Antenne vom amtlichen deutschen Sender DCF77. Der Sender
befindet sich in Mainflingen, in der Nähe von Frankfurt am
Main. Er sendet über Langwelle 77,5 kHz in einem Umkreis von
etwa 1.500 km.

Der Empfang des Zeitsignals dauert zwischen 2 und
10 Minuten und wird im Abstand von mehreren Stunden
wiederholt.

Während des Empfangsversuchs blinkt das Funkwellen­Symbol.

Ist der Funkempfang erfolgreich, wird das Funkwellen­Symbol dauerhaft angezeigt.

Ist der Funkempfang auch nach einem Standortwechsel der
Basisstation nicht erfolgreich, können Sie die Uhrzeit auch
manuell einstellen.

Die Anzeige DST zeigt die Sommerzeit (DST = Daylight Saving
Time). Bei Winterzeit erlöscht die Anzeige.

• Es kann zu zeitweiligen Abschaltungen des Senders
DCF77 kommen, so dass kein Funkempfang möglich
ist.

• Bei Gewitter kann es zu Störungen bei der Über ­tragung kommen.

• Abschirmende Baumaterialien (z.B. wenn Sie sich in
einem Gebäude aus Stahlbeton befinden) und nicht­entstörte Geräte in der Nähe (z.B. Fernsehgerät, Com­puter, schnurloses Telefon) können den Funkempfang
stören.

23

Zwischen Uhrzeit und Datum wechseln

Drücken Sie die Taste MODE, um zwischen der Zeit- und der

m

Datumsanzeige zu wechseln.

Zeit Datum

Datum und Uhrzeit manuell einstellen

• Wenn Sie während des Einstellvorgangs 60 Sekunden
lang keine Taste drücken, beendet das Gerät den Ein­stellvorgang automatisch. Die geänderten Werte sind
gespeichert.

• Wenn Sie beim Einstellen UP bzw. DOWN gedrückt
halten, laufen die im Display angezeigten Werte
schneller durch.

Datum und Uhrzeit werden in einem Durchgang nacheinander
eingestellt.

1. Drücken Sie ggf. die Taste MODE, um die Zeit- oder Datums­anzeige angezeigt zu bekommen.

2. Halten Sie die Taste CLOCK gedrückt, bis die Jahres anzeige
YEAR im Display blinkt.

3. Stellen Sie mit den Tasten UP bzw. DOWN das aktuelle Jahr
ein.

4. Bestätigen Sie mit der Taste CLOCK.
Die Monatsanzeige MONTH blinkt.

5. Stellen Sie mit den Tasten UP bzw. DOWN den aktuellen
Monat ein.

6. Bestätigen Sie mit der Taste CLOCK.
Die Datumsanzeige DATE blinkt.

24

7. Stellen Sie mit den Tasten UP bzw. DOWN das aktuelle Datum
ein.

8. Bestätigen Sie mit der Taste CLOCK.
Die Stundenanzeige blinkt.

9. Stellen Sie mit den Tasten UP bzw. DOWN die Stundenzeit
ein.

10. Bestätigen Sie mit der Taste CLOCK.
Die Minutenanzeige blinkt.

11. Stellen Sie mit den Tasten UP bzw. DOWN die Minutenzeit ein.

12. Drücken Sie abschließend die Taste CLOCK.

Datum und Uhrzeit sind eingestellt.

Hinweise zum Batteriewechsel

Ein erforderlicher Batteriewechsel wird für beide Geräte in der
rechten, unteren Display-Ecke angezeigt:

– Basisstation: Batteriesymbol neben IN

– Außensensor: Batteriesymbol neben OUT

• Die Basisstation stellt sich nach einem Batteriewechsel
automatisch auf die Werkseinstellungen zurück.

• Wenn Sie nur die Batterien des Außensensors wechseln,
müssen Sie danach die Taste CHANNEL an der Basis station
ca. 3 Sekunden gedrückt halten, bis das Funkempfangs­Symbol und die Anzeige im Feld OUT blinken.

25

Ansonsten kann es bis zu einer Stunde dauern, bis sich die
beiden Geräte synchronisieren.

Bei normalem Gebrauch sollten die Batterien ca. 1 Jahr halten.

Sonstige Funktionen

Display-Beleuchtung ein- und ausschalten

Drücken Sie die Taste LIGHT ON/OFF, um die dauerhafte

m

Display-Beleuchtung ein- bzw. auszuschalten.

Bei Batteriebetrieb ist eine dauerhafte Display­Beleuchtung nicht möglich. Drücken Sie die Taste
LIGHT ON/OFF, um das Display für ca. 5 Sekunden zu
beleuchten.

Maßeinheit der Temperatur wechseln

Drücken Sie die Taste C°/F°, um die Temperatur in Grad

m

Celsius (°C) bzw. Grad Fahrenheit (°F) angezeigt zu
bekommen.

Alle Einstellungen zurücksetzen

Drücken Sie die RESET-Taste am jeweiligen Gerät, um alle

m

Einstellungen auf die Werkseinstellungen zurückzusetzen.
Nehmen Sie dazu einen spitzen Gegenstand, z.B. eine auf­gebogene Büroklammer.

26

Aufstellen oder aufhängen

Außensensor

Legen oder hängen Sie den Außensensor im Freien an einen
geschützten Ort. Der Außensensor ist zwar wasserdicht,
sollte aber vor Regen und vor direkter Sonneneinstrahlung
geschützt sein. Wählen Sie einen trockenen, schattigen Ort.

• Das Funksignal hat eine Reichweite von bis zu 100 m in
freiem Gelände. Hindernisse wie Bäume, Mauern, aber
auch Funkwellen anderer Geräte reduzieren die Reichweite.

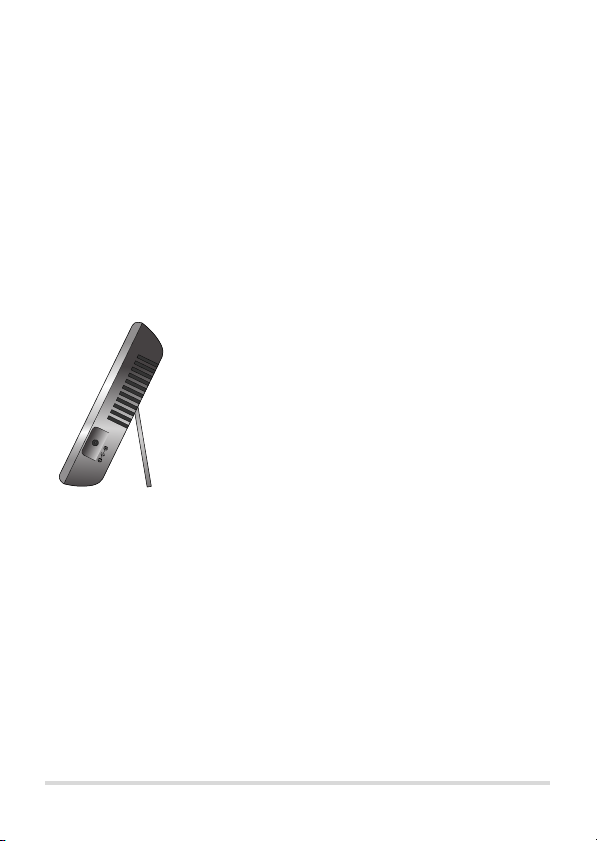

Basisstation

Sie können die Basisstation aufhängen
oder mit dem Ständer auf der Geräte­Rückseite aufstellen.

V
.5
4

C
D

• Platzieren Sie die Basisstation möglichst nahe an einem
Fenster.

• Halten Sie mindestens 2 m Abstand zu Störquellen, wie
Fernsehgerät oder Computer.

• Halten Sie Abstand zu größeren Metallflächen.

• In geschlossenen Bereichen ohne oder mit nur kleinen
Fenstern, wie in Kellerräumen o.Ä., ist der Funkempfang
ggf. nicht möglich.

• Starten Sie den Funkempfang nicht in beweglichen
Objekten, wie Kraftfahrzeugen, Zügen o.Ä.

27

Störung / Abhilfe

• Funkempfang startet nicht. • Drücken Sie ca. 3 Sekunden
die Taste CHANNEL an der
Basisstation und die Taste
TX am Außensensor und
versuchen Sie es erneut.

• Funkempfang vom Außen-

sensor war nicht erfolgreich.

• Funkempfang des Zeitsignals

war nicht erfolgreich.

• Offensichtlich falsche

Anzeigen bzw. Werte in der
Anzeige.

• Befinden sich zu viele
Hindernisse zwischen den
Geräten? Wechseln Sie den
Aufstellort von der Basis­station und/oder dem
Außensensor und versu­chen Sie es erneut.

• Sind die Geräte zu weit von­einander entfernt?

• Batterien verbraucht?

• Stören Hindernisse oder
andere Störquellen den
Empfang? Stellen Sie die
Basisstation möglichst nahe
an ein Fenster.

• Batterien verbraucht?

• Starten Sie den Zeitemp­fang zu einem späteren
Zeitpunkt. Nachts ist der
Empfang oft besser.

• Drücken Sie die RESET-
Tasten an Funksensor und
Basisstation.

• Batterien verbraucht?

28

Technische Daten

Modell: 269 250

Stromversorgung

• Basisstation:
Netzadapter Eingang: 230 V ~ 50 Hz / 90mA

Ausgang: 4,5 V 200mA

oder Batterien 3x Typ LR6 / 1,5 V

• Außensensor: 2x Typ LR03 / 1,5 V

Messbereiche Basisstation

• Temperatur: –9,9 °C bis +70 °C (14,2 °F bis +158 °F)

• rel. Luftfeuchtigkeit: 25% bis 90% RH

Messbereiche Außensensor

• Temperatur: –35 °C bis +70 °C (–31 °F bis +158 °F)

Messgenauigkeit

• Temperatur: –20 °C bis 0 °C: +/– 2 °C

0 °C bis +40 °C: +/– 1 °C

+40 °C bis +60 °C: +/– 2 °C
Übertragungsfrequenz: 434 MHz
Reichweite: ca. 100 Meter (in offenem Gelände)
Zeitsender: DCF77
Made exclusively for: Tchibo GmbH, Überseering 18,

D-22297 Hamburg, www.tchibo.de
Im Zuge von Produktverbesserungen behalten wir uns

technische und optische Veränderungen am Artikel vor.

+

–

29

Entsorgen

Der Artikel, seine Verpackung und die mitgelieferten Batterien
wurden aus wertvollen Materialien hergestellt, die wiederver­wertet werden können. Dies verringert den Abfall und schont
die Umwelt.

Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür
die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe
und Leicht ver packungen.

Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen nicht mit dem Hausmüll entsorgt werden!
Sie sind gesetzlich dazu verpflichtet, Altgeräte
getrennt vom Hausmüll zu entsorgen. Informationen
zu Sammelstellen, die Altgeräte kostenlos entgegen­nehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadt ­verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll!
Sie sind gesetzlich dazu verpflichtet, leere Batterien
und Akkus bei einer Sammelstelle Ihrer Gemeinde­oder Stadtverwaltung oder beim batterievertreibenden
Fachhandel abzugeben.

Batterien und Akkus, die mit diesen Buchstaben

Pb

gekennzeichnet sind, enthalten u.a. die folgenden

Cd

Schadstoffe:

Hg

Pb = Blei, Cd = Cadmium, Hg = Quecksilber.

30

Garantie

Wir übernehmen 3 Jahre Garantie ab Kaufdatum.

Dieses Produkt wurde nach den neuesten Fabri kations ­methoden hergestellt und einer genauen Qualitäts kontrolle
unterzogen. Wir garantieren für die einwandfreie Beschaffen­heit dieses Artikels.

Innerhalb der Garantiezeit beheben wir kostenlos alle Material­oder Herstellfehler. Sollte sich wider Erwarten ein Mangel
herausstellen, füllen Sie bitte den beigefügten Service-Scheck
aus. Schicken Sie ihn zusammen mit einer Kopie des Kaufbe­legs und dem sorgfältig verpackten Artikel an das Tchibo
Service Center.

Von der Garantie ausgenommen sind Schäden, die auf
unsachgemäßer Behandlung beruhen, sowie Verschleißteile /
Verbrauchsmaterial. Diese können Sie unter der angegebenen
Rufnummer bestellen.

Nichtgarantiereparaturen können Sie gegen individuelle
Berechnung zum Selbstkostenpreis vom Tchibo Service Center
durchführen lassen.

Der Artikel wird in dem genannten Tchibo Service
Center repariert. Bitte senden Sie ihn direkt an das für
Ihr Land zuständige Service Center. Nur dann kann eine
zügige Bearbeitung und Rücksendung erfolgen.

Für Produktinformationen, Zubehörbestellungen oder
Fragen zur Serviceabwicklung rufen Sie bitte unsere
Tchibo Kundenberatung an.

Bei Rückfragen geben Sie die Artikelnummer an.

32

Tchibo Service Center und Kundenberatung

Artikelnummer:

D 269 250

Deutschland Österreich Schweiz

Deutschland TCHIBO

SERVICE CENTER SCHÄUBLE
Nachtwaid 8
D-79206 Breisach

01805 - 38 33 38

14 Cent/Min. a. d. Festnetz;
maximal 42 Cent/Min. a. d. Mobilfunk

FAX : 01805 - 38 33 39

14 Cent/Min. a. d. Festnetz;
maximal 42 Cent/Min. a. d. Mobilfunk

Montag – Sonntag
(auch an Feiertagen)
von 8.00 bis 22.00 Uhr
E-Mail: [e-mail]

33

Österreich TCHIBO

SERVICE CENTER BREISACH
Paketfach 90
A-4005 Linz

0800 - 711 020 012

(gebührenfrei)

Montag – Sonntag
(auch an Feiertagen)
von 8.00 bis 22.00 Uhr
E-Mail: [e-mail]

Schweiz TCHIBO

SERVICE CENTER SCHWEIZ
Birsfelderstrasse 46
CH-4132 Muttenz

0844 - 22 55 82

(Festnetztarif)

Montag – Sonntag
(auch an Feiertagen)
von 8.00 bis 22.00 Uhr
E-Mail: [e-mail]

34

Service-Scheck

Bitte den Scheck in Blockschrift ausfüllen und mit dem
Artikel einsenden.

Name

Straße, Nr.

PLZ, Ort

Land

Tel. (tagsüber)

Liegt kein Garantiefall vor: (bitte ankreuzen)

Artikel bitte unrepariert zurücksenden.

Bitte Kostenvoranschlag erstellen, wenn
Kosten von über EUR 10,-/SFR 17,- entstehen.

Service-Scheck

Bitte den Scheck in Blockschrift ausfüllen und mit dem
Artikel einsenden.

Artikelnummer:

Fehlerangabe

Kaufdatum Datum/Unterschrift

D 269 250

Deutschland Österreich Schweiz
