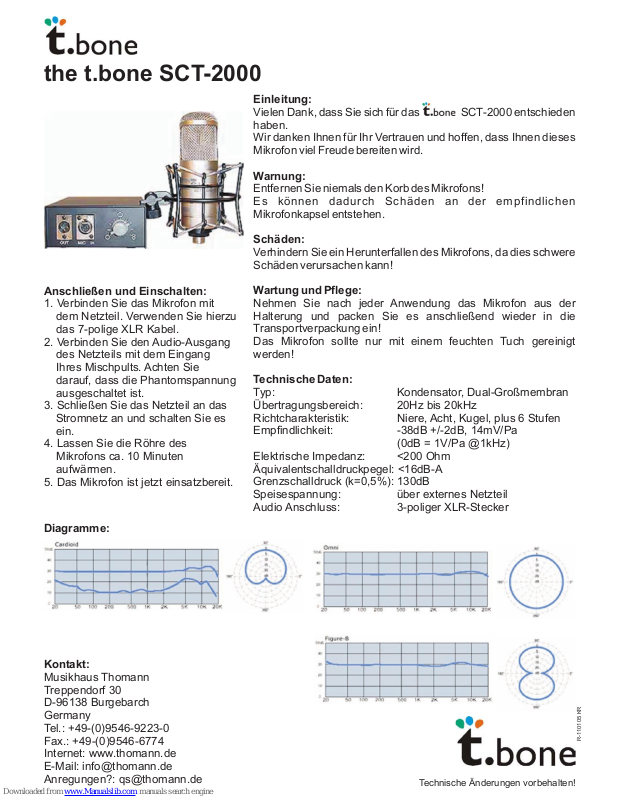

T.BONE SCT-2000 Quick Start Manual
Kontakt:
Musikhaus Thomann
Treppendorf 30
D-96138 Burgebarch
Germany
Tel.: +49-(0)9546-9223-0
Fax.: +49-(0)9546-6774
Internet: www.thomann.de
E-Mail: info@thomann.de
Anregungen?: qs@thomann.de
the t.bone SCT-2000
Technische Änderungen vorbehalten!
Einleitung:
Vielen Dank, dass Sie sich für das SCT-2000 entschieden
haben.
Wir danken Ihnen für Ihr Vertrauen und hoffen, dass Ihnen dieses
Mikrofon viel Freude bereiten wird.
Warnung:
Entfernen Sie niemals den Korb des Mikrofons!
Es können dadurch Schäden an der empfindlichen
Mikrofonkapsel entstehen.
Schäden:
Verhindern Sie ein Herunterfallen des Mikrofons, da dies schwere
Schäden verursachen kann!
Wartung und Pflege:
Nehmen Sie nach jeder Anwendung das Mikrofon aus der
Halterung und packen Sie es anschließend wieder in die
Transportverpackung ein!
Das Mikrofon sollte nur mit einem feuchten Tuch gereinigt
werden!
Technische Daten:
Typ: Kondensator, Dual-Großmembran
Übertragungsbereich: 20Hz bis 20kHz
Richtcharakteristik: Niere, Acht, Kugel, plus 6 Stufen
Empfindlichkeit: -38dB +/-2dB, 14mV/Pa
(0dB = 1V/Pa @1kHz)
Elektrische Impedanz: <200 Ohm
Äquivalentschalldruckpegel: <16dB-A
Grenzschalldruck (k=0,5%): 130dB
Speisespannung: über externes Netzteil
Audio Anschluss: 3-poliger XLR-Stecker
Diagramme:
Anschließen und Einschalten:
1. Verbinden Sie das Mikrofon mit
dem Netzteil. Verwenden Sie hierzu
das 7-polige XLR Kabel.
2. Verbinden Sie den Audio-Ausgang
des Netzteils mit dem Eingang
Ihres Mischpults. Achten Sie
darauf, dass die Phantomspannung
ausgeschaltet ist.
3. Schließen Sie das Netzteil an das
Stromnetz an und schalten Sie es
ein.
4. Lassen Sie die Röhre des
Mikrofons ca. 10 Minuten
aufwärmen.
5. Das Mikrofon ist jetzt einsatzbereit.
R-110105 KR
Contact:
Musikhaus Thomann
Treppendorf 30
96138 Burgebarch
Germany
Tel.: +49-9546-9223-0
Fax.: +49-09546-6774
Web: www.thomann.de
E-Mail: info@thomann.de
Suggestions?: qs@thomann.de
the t.bone SCT-2000
Specifications subject to change without notice!
Introduction:
Thank you for purchasing the SCT-2000 micorphone.
Warning:
Never remove the screen holding the capsule, as this can
damage the microphone!
Caution:
Do not drop your microphone! This can cause severe damages!
Maintenance and cleaning:
When the microphone is not in use, take it out of its shock mount
and place it in its case.
Clean with wet cloth only.
Specifications:
Type: large dual diaphragm condenser
Frequency response: 20Hz to 20kHz
Polar Pattern: cardioid, figure 8, omnidirectional,
plus 6 intermediate stages
Sensitivity: -38dB +/-2dB, 14mV/Pa
(0dB = 1V/Pa @1kHz)
Output impedance: <200 ohms
Equivalent noise level: <16dB-A
Max. SPL (@0,5%): 130dB
Power: external power supply unit
Audio connection: 3-pin XLR
We’d like to thank you for your confidence in the product and
hope that you will enjoy your new microphone.
Diagrams:
Quick start guide:
1. Connect the microphone to the
power supply with the 7pin XLR
cable.
2. Connect the power supply audio
output to your mixer. Take care,
that phantom power is switched off.
3. Connect the power supply to an AC
outlet and switch it on.
4. Allow the microphone to warm up
its tube for at least 10 minutes
before use.
R-110105 KR
