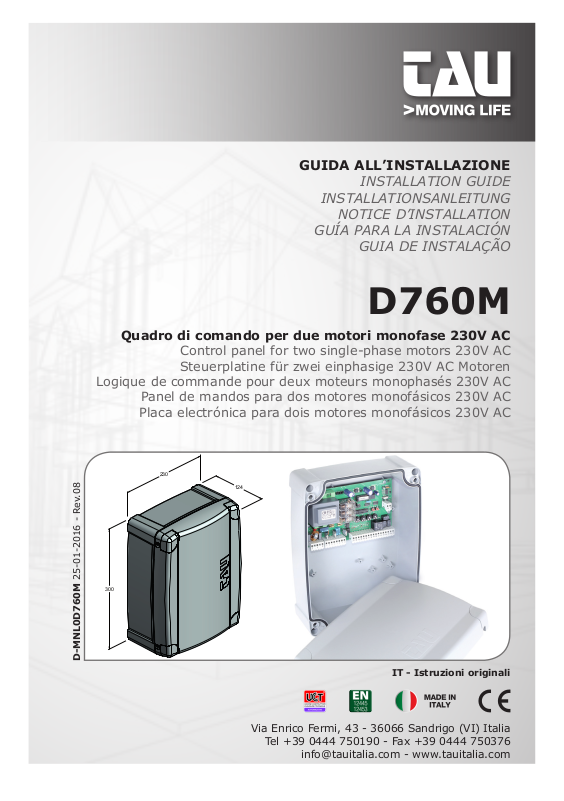

Page 1

GUIDA ALL’INSTALLAZIONE

INSTALLATION GUIDE

INSTALLATIONSANLEITUNG

NOTICE D’INSTALLATION

GUÍA PARA LA INSTALACIÓN

GUIA DE INSTALAÇÃO

D760M

Quadro di comando per due motori monofase 230V AC

Control panel for two single-phase motors 230V AC Steuerplatine für zwei einphasige 230V AC Motoren

Logique de commande pour

Panel de mandos para dos motores monofásicos 230V AC

Placa electrónica para dois motores monofásicos 230V AC

deux moteurs monophasés 230V AC

D-MNL0D760M 25-01-2016 - Rev.08

230

300

124

IT - Istruzioni originali

Via Enrico Fermi, 43 - 36066 Sandrigo (VI) Italia

Tel +39 0444 750190 - Fax +39 0444 750376

info@tauitalia.com - www.tauitalia.com

D760M

Page 2

SCHEMA CABLAGGIO D760M / D760M WIRING DIAGRAM / SCHALTPLAN DER D760M

SPIA

AP2

230Vac

3 4 5 6 7 8 9 10

CH1 COM1 AP1 CH2 COM2

FOTI

11 12 13 14 15 16

COM AP/CH PED STOP CF

COM

17 18

FOTE

24FOT

0VAC

26 2722 23 2419 20 21

24VAC

LAMP

M2 M1

E.SERR

2 CH

230 Vac

Power supply

Common

Open

Common

Open

Common

Sensitive edge

Internal photocell (N.C)

External photocell (N.C.)

E.L.

Antenna

I O

28 29

DL7

CH.AUTO

P1 P2

FR. M2

DL7

R.ANTA FR. M1

11 12 13 14 15 16 17 18 25 26 2722 23 2419 20 21

3 4 5 6 7 8 9 10

D760M

Page 3

SCHÉMA CÂBLAGE D760M / ESQUEMA DEL CABLEADO D760M / ESQUEMA ELÉCTRICO D760M

Antenna

0VAC

26 2722 23 2419 20 21

24VAC

24FOT

SPIA

2 CH

E.SERR

COM

External photocell (N.C.)

17 18

FOTE

FOTI

E.L.

12V 15W

Internal photocell (N.C)

Sensitive edge

Stop

11 12 13 14 15 16

COM AP/CH PED STOP CF

M2 M1

AP2

Common

Open

Common

Open

Common

CH1 COM1 AP1 CH2 COM2

LAMP

3 4 5 6 7 8 9 10

230Vac

230 Vac

Power supply

channel

2nd radio

Common

Ped O/C

light

Flashing

Gate open

230 Vac

max. 50W

max. 3W

warning light

Ext.

Cap Cap

O/C =Open/Close Ped = Pedestrian Cap = Capacitor TX = Transmitter RX = Receiver E.L. = Electric lock M = Motor

photoc.

1 2

1 2 3 4 5

Int.

photoc.

1 2

1 2 3 4 5

D760M

Page 4

DICHIARAZIONE DI INCORPORAZIONE DEL COSTRUTTORE

(ai sensi della Direttiva Europea 2006/42/CE AlI. II.B)

ITALIANO

Fabbricante: TAU S.r.l.

Indirizzo: Via E. Fermi, 43

Dichiara sotto la propria responsabilità che il prodotto: Centrale di comando realizzato per il movimento automatico di: Cancelli a Battente per uso in ambiente: Residenziale / Condominiale completo di: Radioricevente

Modello: D760M Tipo: D760M Numero di serie: vedi etichetta argentata Denominazione commerciale: Quadro di comando per due motori monofase

230V AC

È realizzato per essere incorporato su una chiusura (cancello a battente) o per essere assemblato con altri dispositivi

al ne di movimentare una tale chiusura per costituire una macchine ai sensi della Direttiva Macchine 2006/42/CE.

Dichiara inoltre che questo prodotto è conforme ai requisiti essenziali di sicurezza delle seguenti ulteriori direttive

CEE:

- 2006/95/CE Direttiva Bassa Tensione

- 2004/108/CE Direttiva Compatibilità Elettromagnetica

ed, ove richiesto, alla Direttiva:

- 1999/5/CE Apparecchiature Radio e apparecchiature terminali di telecomunicazione

Dichiara inoltre che non è consentito mettere in servizio il macchinario no a che la macchina in cui sarà incorporato o di cui diverrà componente sia stata identicata e ne sia stata dichiarata la conformità alle condizioni della Direttiva 2006/42/CE.

36066 Sandrigo (Vi) ITALIA

Si impegna a trasmettere, su richiesta adeguatamente motivata delle autorità nazionali, informazioni pertinenti sulle quasi-macchine.

Sandrigo, 17/11/2014

Il Rappresentante Legale

_________________________________________

Nome e indirizzo della persona autorizzata a costituire la documentazione tecnica pertinente:

Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italia

D760M

Loris Virgilio Danieli

Page 5

AVVERTENZE

Il presente manuale è destinato solamente al personale tecnico quali cato per l’installazione. Nessuna informazione contenuta nel presente fascicolo può essere considerata d’interesse per l’utilizzatore nale. Questo manuale è allegato alla centralina D760M, non deve pertanto essere utilizzato

per prodotti diversi!

Avvertenze importanti:

Togliere l’alimentazione di rete alla scheda prima di accedervi.

La centralina D760M è destinata al comando di un motoriduttore elettromeccanico per l’automazione

di cancelli, porte e portoni. Ogni altro uso è improprio e, quindi, vietato dalle normative vigenti.

È nostro dovere ricordare che l’automazione che state per eseguire, è classi cata come “costruzione di una macchina” e quindi ricade nel campo di applicazione della direttiva europea 2006/42/CE

(Direttiva Macchine).

Questa, nei punti essenziali, prevede che:

- l’installazione deve essere eseguita solo da personale qualicato ed esperto;

- chi esegue l’installazione dovrà preventivamente eseguire “l’analisi dei rischi” della macchina;

- l’installazione dovrà essere fatta a “regola d’arte”, applicando cioè le norme;

- inne dovrà essere rilasciata al proprietario della macchina la”dichiarazione di conformità”. Risulta chiaro quindi che l’installazione ed eventuali interventi di manutenzione devono essere effettuati solo da personale professionalmente qualicato, in conformità a quanto previsto dalle leggi,

norme o direttive vigenti. Nella progettazione delle proprie apparecchiture, TAU rispetta le normative applicabili al prodotto (ve-

dere la dichiarazione di conformità allegata); è fondamentale che anche l’installatore, nel realizzare

gli impianti, prosegua nel rispetto scrupoloso delle norme.

Personale non qualicato o non a conoscenza delle normative applicabili alla categoria dei “cancelli e porte automatiche” deve assolutamente astenersi dall’eseguire installazioni ed impianti.

Chi non rispetta le normative è responsabile dei danni che l’impianto potrà causare!

Si consiglia di leggere attentamente tutte le istruzioni prima di procedere con l’installazione.

ITALIANO

INSTALLAZIONE

Prima di procedere assicurarsi del buon funzionamento della parte meccanica. Vericare inoltre che il gruppo motoriduttore sia stato installato correttamente seguendo le relative istruzioni. Eseguiti questi controlli, assicurarsi che il motoriduttore non abbia un assorbimento durante il movimento superiore a 3 A (per un corretto funzionamento del quadro di comando).

L’INSTALLAZIONE DELL’APPARECCHIATURA DEVE ESSERE EFFETTUATA “A REGOLA D’ARTE” DA PERSONALE QUALIFICATO COME DISPOSTO DAL D.M. 37/08.

Nota: si ricorda l’obbligo di mettere a massa l’impianto nonché di rispettare le normative sulla sicurezza in vigore in ciascun paese.

LA NON OSSERVANZA DELLE SOPRAELENCATE ISTRUZIONI PUÒ PREGIUDICARE IL BUON FUNZIONAMENTO DELL’APPARECCHIATURA E CREARE PERICOLO PER LE PERSONE, PERTANTO LA “CASA COSTRUTTRICE” DECLINA OGNI RESPONSABILITÀ PER EVENTUALI MAL FUNZIONAMENTI E DANNI DOVUTI ALLA LORO INOSSERVANZA.

D760M

Page 6

SCHEDA DI COMANDO PER DUE MOTORI MONOFASE 230V AC

La scheda D760M è provvista di controllo elettronico delle sicurezze (fotocellule); tale verica viene effettuata sulla fotocellula esterna solamente togliendo e ripristinando l’alimentazione, cosicchè il

microprocessore della centrale controlli che il relè abbia effettuato uno scambio senza problemi. Se

ITALIANO

ciò non avviene, la centrale per sicurezza si blocca.

• LOGICA CON MICROPROCESSORE

• LEDS DI AUTODIAGNOSI

• PROTEZIONE INGRESSO LINEA CON FUSIBILE

• LIMITATORE DI COPPIA ELETTRONICO INCORPORATO

• VERIFICA ELETTRONICA DISPOSITIVI DI SICUREZZA

• FUNZIONE INGRESSO PEDONALE

• CIRCUITO LAMPEGGIO INCORPORATO

• RADIO RICEVITORE 433,92 MHz INTEGRATO A 2 CANALI (CH)

• FUNZIONE “RALLENTAMENTO” IN APERTURA E IN CHIUSURA

ATTENZIONE:

- non utilizzare cavi unilari (a conduttore unico), es. quelli citofonici, al ne di evitare

interruzioni sulla linea e falsi contatti;

- non riutilizzare vecchi cavi preesistenti.

COLLAUDO

A collegamento ultimato:

• I Leds verdi devono essere tutti accesi (corrispondono ciascuno ad un ingresso Normalmente Chiuso).

• Si spengono solo quando sono interessate le sicurezze alle quali sono associati.

• I Leds rossi devono essere tutti spenti (corrispondono ciascuno ad un ingresso Normalmente

Aperto) si accendono solo quando sono attivi i comandi ai quali sono associati.

• Il Led rosso DL7 deve essere acceso sso (segnala lo stato logico della centrale, vedi sez. “Led

di diagnosi”).

CARATTERISTICHE TECNICHE

Alimentazione scheda 230V AC - 50Hz Potenza nominale max. motori 600 W ca. Fusibile rapido protezione linea (F1 - 5x20) F 3,15 A Tensione circuiti alimentazione motore 230V AC Tensione alimentazione circuiti dispositivi ausiliari 24V AC Fusibile rapido protezione linea 24 V ac (F2 - 5x20) F 500 mA Tensioni alimentazioni circuiti logici 5V DC Temperatura di funzionamento -20°C ÷ + 55 °C Grado di protezione del contenitore IP43

COLLEGAMENTI ALLA MORSETTIERA

Legenda:

N.C. = Normalmente Chiuso N.A. = Normalmente Aperto

Morsetti Funzione Descrizione

1 - 2 ALIMENTAZIONE

3 - 4 LAMPEGGIANTE

5 - 6 - 7 MOTORE M1

ingresso ALIMENTAZIONE 230 V ac 50 Hz monofase; 1= FASE, = TERRA, 2= NEUTRO.

uscita LAMPEGGIANTE 230 V ac, 50 W max. Il segnale fornito è già opportunamente modulato per l’uso diretto. La frequenza di lampeggio è doppia in fase di chiusura;

uscita alimentazione MOTORE M1 (motore che apre l’anta del cancello con l’elettroserratura), 230 Vac, max 300 W; 5=CHIUDE, 6=COMUNE, 7=APRE.

Nota: collegare il condensatore fra i morsetti 5 e 7;

D760M

Page 7

8 - 9 - 10 MOTORE M2

DE, 9=COMUNE, 10=APRE.

Nota: collegare il condensatore fra i morsetti 8 e 10;

ingresso pulsante APRE/CHIUDE (contatto normalmente aperto);

uscita alimentazione MOTORE M2, 230 Vac, max 300 W; 8=CHIU-

11 - 12 APRE/CHIUDE

per le modalità d’uso vedi le funzioni dei dip-switches nr 2 e 3. (11=COMUNE);

ingresso contatto N.A. pulsante PEDONALE

11 - 13 PEDONALE

Comanda l’apertura e la chiusura totale del motore 1 ed è regolato nel funzionamento dai dip-switches 2 e 3 (11 = COMUNE);

ingresso pulsante STOP (contatto normalmente chiuso); il suo in-

11 - 14 STOP

tervento provoca l’arresto dell’automazione. Al successivo comando l’automazione esegue una manovra opposta alla precedente (11=COMUNE). Ponticellare i morsetti se non utilizzati;

ingresso BORDO SENSIBILE (contatto pulito N.C., dip 10 OFF) o BORDO SENSIBILE RESISTIVO 8,2 KΩ (dip 10 ON); Funziona solo

15 - 18

BORDO

SENSIBILE

durante la fase di apertura e provoca la fermata temporanea dell’automazione e una parziale richiusura della stessa per circa 20 cm. liberando così l’eventuale ostacolo (18=COMUNE). Ponticellare i morsetti

se non utilizzati;

Ingresso FOTOCELLULE O DISPOSITIVI DI SICUREZZA INTERNI all’automazione (contatto Normalmente chiuso);

16 - 18

FOTOCELLULE

INTERNE

18=COMUNE. Il loro intervento, in fase di apertura, provoca l’arresto temporaneo dell’automazione no a rimozione dell’ostacolo rilevato; in fase di chiusura provoca l’arresto seguito dalla totale riapertura dell’automazione. Ponticellare i morsetti se non utilizzati;

Ingresso FOTOCELLULE O DISPOSITIVI DI SICUREZZA ESTERNI all’automazione (contatto Normalmente chiuso); 18=COMUNE.

Il loro intervento, efcace solo in fase di chiusura, provoca l’arresto

seguito dalla totale riapertura dell’automazione.

17 - 18

FOTOCELLULE

ESTERNE

Ponticellare i morsetti se non utilizzati;

Nota: Il trasmettittore della fotocellula deve sempre essere alimentato dai mors. 25 - 27, in quanto su questi si effettua la verica del sistema di sicurezza (FOTOTEST), quindi senza questo collegamento la centralina non accetterà nessun comando

di apertura. Per eliminare la verica del sistema di sicurezza porre il dip-switch n°6 in posizione OFF.

19 - 20

ELETTRO

SERRATURA

uscita alimentazione ELETTROSERRATURA 12 Vac max 15 W;

contatto 2° CANALE RADIO; modalità di funzionamento selezionabile mediante i Dip 7 - 8;

21 - 22

2° CH

RADIO

Nota: per il collegamento di altri dispositivi al 2° canale radio, quali accensione luci, comando pompe o carichi importanti,

utilizzare un relè ausiliario di potenza con portata adeguata ai

dispositivi da collegare, altrimenti si potrebbero avere malfun-

zionamenti dovuti a disturbi indotti.

uscita SPIA CANCELLO APERTO; 24 V ac, max 3W; la spia si illumina con la stessa frequenza del lampeggiante per tutta la corsa in apertura e in chiusura per rimanere accesa se il cancello è aperto, spenta a completamento della fase di chiusura;

Uscita alimentazione 24 Vac fotocellula trasmittente esterna per

verica dispositivi di sicurezza. (collegare solo la fotocellula TX

esterna) max. nr. 2 trasmettitori fotocellule;

23 - 24

25 - 27

SPIA

CANCELLO

APERTO

FOTOCELLULE

26 - 27 AUX Uscita 24Vac, 10W per l’alimentazione di fotocellule, ricevitori esterni, ecc. 28 - 29 ANTENNA ingresso ANTENNA (28=MASSA, 29=SEGNALE);

ITALIANO

D760M

Page 8

REGOLAZIONI LOGICHE

TRIMMER

ITALIANO

R. ANTA

FR. M1

FR. M2

CH. AUTO regolazione tempo di richiusura automatica da 2 a 120 secondi.

NOTA:

PROCEDURA DI IMPOSTAZIONE DELLA CORSA (SETUP)

Collegare, all’uscita AP/CH della centrale, un selettore a chiave oppure un pulsante con contatto N.A.

quindi, per regolare la corsa delle ante, eseguire la seguente procedura:

- Se è già stata eseguita la procedura di memorizzazione del radiocomando, lo si può usare per

comandare la procedura;

CANCELLO 2 ANTE - DIP 4 ON (rallentamento inserito):

1 premere e mantenere premuto per almeno 5 secondi i pulsanti P1 e P2 per attivare la procedura; 2 il led DL7 comincia a lampeggiare velocemente, a segnalazione che la procedura è attiva; 3 premere AP/CH (o il radiocomando), le 2 ante si aprono; 4 ad apertura completata, premere AP/CH (o il radiocomando), le 2 ante si arrestano; 5 premere AP/CH (o il radiocomando), l’anta 2 si aziona in “corsa veloce” di chiusura; 6 premere AP/CH nel punto desiderato per iniziare il rallentamento; 7 ad anta completamente chiusa premere AP/CH (acquisizione corsa anta 2 completata); 8 premere AP/CH, l’anta 1 si aziona in “corsa veloce” di chiusura; 9 premere AP/CH nel punto desiderato per iniziare il rallentamento; 10 ad anta completamente chiusa premere AP/CH (acquisizione corsa anta 1 completata); 11 il led DL7 smette di lampeggiare ad intermittenza per accendersi sso subito dopo (dati acquisiti

regolazione ritardo 2° motore: in chiusura da 0 a 30 sec. ca. (oltre al tempo che la scheda

calcola automaticamente durante la procedura di SETUP), in apertura da 0 a 6 sec. ca.

(oltre al tempo che la scheda calcola automaticamente durante la procedura di SETUP);

Regolazione coppia motore 1 (anta 1). Regolare il trimmer per una spinta del cancello atta a garantire il funzionamento, facendo attenzione a non superare quella consentita

dalle norme in uso (EN 12453). Ruotando il trimmer in senso orario (+) si aumenta la

coppia motore, viceversa, ruotandolo in senso antiorario (-), diminuisce.

Regolazione coppia motore 2 (anta 2). Regolare il trimmer per una spinta del cancello

atta a garantire il funzionamento, facendo attenzione a non superare quella consentita

dalle norme in uso (EN 12453). Ruotando il trimmer in senso orario (+) si aumenta la

coppia motore, viceversa, ruotandolo in senso antiorario (-), diminuisce.

ruotando i TRIMMER in senso orario si aumentano le regolazioni, viceversa, ruotandoli in senso antiorario, diminuiscono.

e memorizzati correttamente);

CANCELLO 1 ANTA - DIP 4 ON (rallentamento inserito):

1 premere e mantenere premuto per almeno 5 secondi i pulsanti P1 e P2 per attivare la procedura; 2 il led DL7 comincia a lampeggiare velocemente, a segnalazione che la procedura è attiva; 3 premere AP/CH (o il radiocomando), l’anta si apre; 4 ad apertura completata, premere AP/CH (o il radiocomando), l’anta si arresta; 5 premere 4 volte AP/CH, l’anta si aziona in “corsa veloce” di chiusura; 6 premere AP/CH nel punto desiderato per iniziare il rallentamento; 7 ad anta completamente chiusa premere AP/CH (acquisizione corsa anta completata); 8 il led DL7 smette di lampeggiare ad intermittenza per accendersi sso subito dopo (dati acquisiti

e memorizzati correttamente);

CANCELLO 2 ANTE - DIP 4 OFF (rallentamento disabilitato):

1 premere e mantenere premuto per almeno 5 secondi i pulsanti P1 e P2 per attivare la procedura; 2 il led DL7 comincia a lampeggiare velocemente, a segnalazione che la procedura è attiva; 3 premere AP/CH (o il radiocomando), le 2 ante si aprono; 4 ad apertura completata, premere AP/CH (o il radiocomando), le 2 ante si arrestano; 5 premere AP/CH (o il radiocomando), l’anta 2 si aziona in “corsa veloce” di chiusura; 6 ad anta completamente chiusa premere AP/CH (acquisizione corsa anta 2 completata); 7 premere AP/CH, l’anta 1 si aziona in “corsa veloce” di chiusura; 8 ad anta completamente chiusa premere AP/CH (acquisizione corsa anta 1 completata); 9 il led DL7 smette di lampeggiare ad intermittenza per accendersi sso subito dopo (dati acquisiti

e memorizzati correttamente).

D760M

Page 9

CANCELLO 1 ANTA - DIP 4 OFF (rallentamento disabilitato):

e memorizzati correttamente).

Note:

- durante la procedura di SETUP i dispositivi di sicurezza sono disattivati.

- in qualsiasi momento tramite l’ingresso STOP si può arrestare l’acquisizione della corsa. La procedura rimane attiva ed è possibile riprendere dal punto1;

- con il led DL7 lampeggiante, premendo P1 e P2 contemporaneamente per oltre 5 secondi si annulla la procedura.

- Si consiglia di di impostare un tempo di qualche secondo superiore al necessario per garantire la completa apertura/chiusura delle ante.

DIP-SWITCHES

ad apertura completata, la chiusura del cancello è automatica

CHIUSURA

AUTOMATICA

trascorso un tempo impostato sul trimmer T.C.A.;

Off la chiusura necessita di un comando manuale;

ad automazione funzionante, una sequenza di comandi di apertura/

chiusura induce il cancello ad una APERTURA-CHIUSURA-

2 2 / 4 TEMPI

APERTURA-CHIUSURA, etc. (vedi anche dip switch 3); nelle stesse condizioni, la stessa sequenza di comandi di apertura/

Off

chiusura induce il cancello ad una APERTURA-STOP-CHIUSURASTOP-APERTURA-STOP, etc. (funzione passo-passo);

il cancello in fase di apertura ignora i comandi di chiusura (NO

3 NO REVERSE

REVERSE);

Off il cancello si comporta secondo la regolazione del dip-switch 2;

la funzione rallentamento è inserita (vedi “PROCEDURA DI IMPO-

4 RALLENTAMENTO

STAZIONE DELLA CORSA”);

Off la funzione rallentamento è esclusa;

5 PRE-LAMPEGGIO

On la funzione prelampeggio è abilitata; Off la funzione prelampeggio è disabilitata; On la funzione “verica delle fotocellule” è inserita;

6 FOTOTEST

la funzione “verica delle fotocellule” è disinserita. N.B.: da utilizzare

Off

quando non si usano le fotocellule;

7 - 8 funzionamento 2° CANALE RADIO (morsetti nr 21 - 22);

Dip 7 Dip 8 Funzione

Contatto cancello aperto: il contatto si attiva all’apertura del cancello, rimane

OFF OFF

attivo durante il tempo di apertura, durante il TCA e durante la richiusura. Si

disattiva una volta che il cancello ha completato la chiusura.

OFF ON

ON OFF

ON ON

9 COLPO D’ARIETE

Funzione bistabile attiva: all’ impulso del radiocomado il contatto si attiva e rimane tale no al successivo impulso.

Funzione monostabile attiva 2 sec.: all’ impulso del radiocomado il contatto si attiva e rimane tale per 2 sec.

Funzione monostabile attiva 180 sec.: all’ impulso del radiocomado il contatto si attiva e rimane tale per 180 sec.

la funzione “colpo d’ariete” è inserita. Permette lo sgancio dell’e-

lettroserratura (da utilizzarsi solo se è presente l’elettroserratura);

Off la funzione “colpo d’ariete” è disinserita;

D760M

ITALIANO

Page 10

ITALIANO

PONTICELLO J1

Ponticellato= in seguito all’intervento del contatto fotocellula esterna (ingresso 17 - 18), l’au-

Non ponticellato= funzione disinserita.

ATTENZIONE:

Per ogni coppia di morsetti facenti capo ad un contatto N.C. non utilizzato, bisogna effettuare un

cortocircuito per poter garantire il normale funzionamento della scheda.

L’impianto di massa a terra del portone deve essere conforme alle norme vigenti. La Casa Costruttrice

declina ogni responsabilità per i danni derivanti da eventuali inosservanze in materia.

SELEZIONE

BORDO SENSIBILE

On BORDO SENSIBILE RESISTIVO (morsetto nr 15);

BORDO SENSIBILE contatto pulito N.C. (morsetto nr 15).

Off

Nota: lasciare in OFF se non utilizzato;

tomazione si chiude automaticamente dopo 5 secondi.

RADIO RICEVITORE 433,92 MHz INTEGRATO

Il radio ricevitore può apprendere no ad un max di 30 codici rolling code (BUG2R, BUG4R, K-SLIM-

RP, T-4RP) da impostare liberamente su due canali.

Il primo canale comanda direttamente la scheda di comando per l’apertura dell’automazione; il secondo canale comanda un relè per un contatto pulito N.A. in uscita (morsetti nr 21 e 22, max 24 Vac, 1 A).

APPRENDIMENTO RADIOCOMANDI P1 = APRE/CHIUDE P2 = 2° canale 1_ premere brevemente il tasto P1 se si desidera associare un radiocomando alla funzione APRE/

CHIUDE;

2_ il led DL7 si spegne per indicare la modalità di apprendimento dei codici (se non viene immesso

nessun codice entro 10 secondi, la scheda esce dalla modalità di programmazione);

3_ premere il tasto del radiocomando che si desidera utilizzare; 4_ il led DL7 si riaccende per segnalare l’avvenuta memorizzazione (se ciò non accade, attendere 10

secondi e riprendere dal punto 1);

5_ se si desidera memorizzare altri radiocomandi, ripetere la procedura dal punto 1 no ad un massimo

di 30 trasmettitori;

6_ se si desidera effettuare la memorizzazione sul 2° canale, ripetere la procedura dal punto 1

utilizzando il tasto P2 anzichè il tasto P1;

7_ se si desidera uscire dalla modalità di apprendimento senza memorizzare un codice, premere

brevemente il tasto P1 o il tasto P2.

Nota: nel caso di superamento del nr massimo di radiocomandi (nr 30), il led DL7 inizierà a lampeggiare velocemente per circa 3 secondi senza però eseguire la memorizzazione.

PROGRAMMAZIONE REMOTA TRAMITE T-4RP e K-SLIM-RP (V 4.X) Con la versione di software V 4.X è possibile eseguire l’apprendimento remoto con i radiocomandi T4RP e K-SLIM-RP (V 4.X), ossia senza agire direttamente sui tasti di programmazione della ricevente. Sarà sufciente disporre di un radiocomando già programmato nella ricevente per poter aprire la

procedura di programmazione remota dei nuovi radiocomandi. Seguire la procedura riportata sulle

istruzioni del radiocomando T-4RP e K-SLIM-RP (V 4.X).

CANCELLAZIONE RADIOCOMANDI 1_ tenere premuto per 3 secondi ca. il tasto P1 al ne di cancellare tutti i radiocomandi ad esso

associati;

2_ il led DL7 inizia a lampeggiare lentamente per indicare che la modalità di cancellazione è attivata; 3_ tenere pemuto nuovamente il tasto P1 per 3 secondi; 4_ il led DL7 si spegne per 3 secondi ca. per poi riaccendersi sso ad indicare l’avvenuta cancellazione; 5_ riprendere la procedura dal punto 1 utilizzando il tasto P2 per cancellare tutti i radiocomandi ad

esso associati;

6_ se si desidera uscire dalla modalità di cancellazione senza memorizzare un codice, premere

brevemente il tasto P1 o il tasto P2.

D760M

Page 11

LED DI DIAGNOSI

DL1 - Rosso led di segnalazione pulsante APRE/CHIUDE DL2 - Rosso led di segnalazione pulsante PEDONALE DL3 - Verde led di segnalazione pulsante STOP DL4 - Verde led di segnalazione BORDO SENSIBILE DL5 - Verde led di segnalazione FOTOCELLULE INTERNE DL6 - Verde led di segnalazione FOTOCELLULE ESTERNE

DL7 - Rosso

SEGNALAZIONE LED DL7

Acceso sso = funzionamento regolare 2 lampeggi = errore test fotocellula 7 lampeggi = errore corsa non impostata Lampeggi veloci = procedura acquisizione corsa attiva

led di segnalazione programmazione RADIOCOMANDI ed ERRORI

led di segnalazione dello stato della centrale di comando

MALFUNZIONAMENTI: POSSIBILI CAUSE E RIMEDI

L’automazione non parte

a- Vericare con lo strumento (Multimetro) la presenza dell’alimentazione 230Vac; b- Vericare che i contatti N.C. della scheda siano effettivamente normalmente chiusi (4 led verdi

accesi); c- Impostare il dip 6 (fototest) su OFF; d- Controllare con lo strumento (Multimetro) che i fusibili siano integri.

Il radiocomando ha poca portata

a- Controllare che il collegamento della massa e del segnale dell’antenna non sia invertito; b- Non eseguire giunzioni per allungare il cavo dell’antenna; c- Non installare l’antenna in posizioni basse o in posizioni nascoste dalla muratura o dal pila-

stro; d- Controllare lo stato delle pile del radiocomando.

Il cancello si apre al contrario

Invertire tra loro i collegamenti dei motori sulla morsettiera (morsetti 5 e 7 per il motore 1; morsetti 8 e 10 per il motore 2);

ITALIANO

GARANZIA: CONDIZIONI GENERALI

La garanzia della TAU ha durata di 24 mesi dalla data di acquisto dei prodotti (fa fede il documento scale di vendita, scontrino o fattura).

La garanzia comprende la riparazione con sostituzione gratuita (franco sede TAU: spese di imballo e di trasporto sono a carico del cliente) delle parti che presentano difetti di lavorazione o vizi di materiale riconosciuti dalla TAU.

In caso di intervento a domicilio, anche nel periodo coperto da garanzia, l’utente è tenuto a corrispondere il “Diritto sso di chiamata” per spese di trasferimento a domicilio, più manodopera.

La garanzia decade nei seguenti casi:

• Qualora il guasto sia determinato da un impianto non eseguito secondo le istruzioni fornite

dall’azienda all’interno di ogni confezione.

• Qualora non siano stati impiegati tutti componenti originali TAU per l’installazione dell’automa-

tismo.

• Qualora i danni siano causati da calamità naturali, manomissioni, sovraccarico di tensione,

alimentazione non corretta, riparazioni improprie, errata installazione, o altre cause non impu-

tabili alla TAU.

• Qualora non siano state effettuate le manutenzioni periodiche da parte di un tecnico specia-

lizzato secondo le istruzioni fornite dall’azienda all’interno di ogni confezione.

• Usura dei componenti.

La riparazione o la sostituzione dei pezzi durante il periodo di garanzia non comporta un prolungamento del termine di scadenza della garanzia stessa. In caso di utilizzo industriale o professionale oppure in caso di impiego simile, tale garanzia ha validità

12 mesi.

D760M

Page 12

MANUFACTURER’S DECLARATION OF INCORPORATION

(in accordance with European Directive 2006/42/EC App. II.B)

Manufacturer: TAU S.r.l.

Address: Via E. Fermi, 43

ENGLISH

Declares under its sole responsibility, that the product: Electronic control unit designed for automatic movement of: Swing Gates for use in a: Residential / Communities

complete with: Radioreceiver

Model: D760M Type: D760M Serial number: see silver label

Commercial name: Control panel for two single-phase motors

230V AC

Has been produced for incorporation on an access point (swing gate) of for assembly with other devices used to move such an access point, to constitute a machine in accordance with the Machinery Directive 2006/42/EC.

Also declares that this product complies with the essential safety requirements of the following EEC directives:

- 2006/95/EC Low Voltage Directive

- 2004/108/EC Electromagnetic Compatibility Directive

and, where required, with the Directive:

- 1999/5/CE Radio equipment and telecommunications terminal equipment

Also declares that it is not permitted to start up the machine until the machine in which it is incorporated or of which it will be a component has been identied with the relative declaration of conformity with the provisions of Directive 2006/42/EC.

36066 Sandrigo (Vi) ITA LY

The manufacturer undertakes to provide, on sufciently motivated request by national authorities, all information

pertinent to the quasi-machinery.

Sandrigo, 17/11/2014

Legal Representative

_________________________________________

Name and address of person authorised to draw up all pertinent technical documentation:

Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italy

D760M

Loris Virgilio Danieli

Page 13

WARNINGS

This manual has been especially written for use by quali ed tters. No information given in this manual can be considered as being of interest to end users. This manual is enclosed with control unit

D760M and may therefore not be used for different products!

Important information:

Disconnect the panel from the power supply before opening it.

The D760M control unit has been designed to control an electromechanical gear motor for automating gates and doors of all kinds.

Any other use is considered improper and is consequently forbidden by current laws. Please note that the automation system you are going to install is classi ed as “machine construction” and therefore is included in the application of European directive 2006/42/EC (Machinery Directive). This directive includes the following prescriptions:

- Only trained and qualied personnel should install the equipment;

- the installer must rst make a “risk analysis” of the machine;

- the equipment must be installed in a correct and workmanlike manner in compliance with all the standards concerned;

- after installation, the machine owner must be given the “declaration of conformity”.

This product may only be installed and serviced by qualied personnel in compliance with current, laws, regulations and directives.

When designing its products, TAU observes all applicable standards (please see the attached declaration of conformity) but it is of paramount importance that installers strictly observe the same stand-

ards when installing the system. Unqualied personnel or those who are unaware of the standards applicable to the “automatic gates

and doors” category may not install systems under any circumstances.

Whoever ignores such standards shall be held responsible for any damage caused by the system!

Do not install the unit before you have read all the instructions.

ENGLISH

INSTALLATION

Before proceeding, make sure the mechanical components work correctly. Also check that the gear motor assembly has been installed according to the instructions. Then make sure that the power consumption of the gear motor is not greater than 3A (otherwise the control panel may not work properly).

THE EQUIPMENT MUST BE INSTALLED “EXPERTLY” BY QUALIFIED PERSONNEL AS REQUIRED BY LAW.

Note: it is compulsory to earth the system and to observe the safety regulations that are in force in each country.

IF THESE ABOVE INSTRUCTIONS ARE NOT FOLLOWED IT COULD PREJUDICE THE PROPER WORKING ORDER OF THE EQUIPMENT AND CREATE HAZARDOUS SITUATIONS FOR PEOPLE. FOR THIS REASON THE “MANUFACTURER” DECLINES ALL RESPONSIBILITY FOR ANY MALFUNCTIONING AND DAMAGES THUS RESULTING.

D760M

Page 14

CONTROL CARD FOR TWO SINGLE-PHASE MOTORS 230V AC

The D760M panel features an electronic photocell control system which switches the external photocell transmitter on and off thereby causing the control unit microprocessor to check whether the relay switches correctly. If this does not happen, the control unit is automatically blocked.

• MICROPROCESSOR-CONTROLLED LOGIC

• SELF-DIAGNOSIS LED’s

• LINE INPUT FUSE

• BUILT-IN TORQUE LIMITING DEVICE

• ELECTRONIC CONTROL OF SAFETY DEVICES

ENGLISH

• PEDESTRIAN ENTRY FUNCTION

• BUILT-IN FLASHING LIGHT CIRCUIT

• 433.92 MHz 2 CHANNEL BUILT-IN RADIO RECEIVER (CH)

• “SLOW-DOWN” FUNCTION IN OPENING AND IN CLOSING PHASE

ATTENTION:

- do not use single cables (with one single wire), ex. telephone cables, in order to avoid breakdowns of the line and false contacts;

- do not re-use old pre-existing cables.

TESTING

When all connections have been made:

• All the green LED’s must be on (each corresponds to a Normally Closed input).

• They only turn off when the safeties they are associated with are active.

• All the red LED’s must be off (each corresponds to a Normally Open input) they only turn on when the commands they are associated with are active.

• The red Led DL7 must be always on (indicates the logic state of the control unit, see sect. “Diag-

nostics Led”)

TECHNICAL CHARACTERISTICS

Power input to board 230V AC - 50Hz Max motors nominal power 600 W ca. Primary input line rapid fuse (F1 - 5x20) F 3,15 A

Input voltage of motor circuits 230V AC Input voltage of auxiliary circuits 24V AC

24Vac line rapid fuse (F2 - 5x20) F 500 mA

Logic circuit input voltage 5V DC Working temperature -20°C ÷ + 55 °C

Box protected to IP43

TERMINAL BOARD CONNECTIONS

Key:

N.C. = Normally Closed - N.O. = Normally Open

Terminals Function Description

1 - 2

3 - 4

5 - 6 - 7 MOTOR M1

8 - 9 - 10 MOTOR M2

POWER SUPPLY

FLASHING

LIGHT

POWER input 230Vac, 50Hz, single-phase;

1= PHASE, = EARTH, 2= NEUTRAL.

FLASHING LIGHT output 230Vac, 20W max. The signal is already modulated for direct use. Flashing frequency is double during closing;

MOTOR M1 power output (opens the leaf tted with the electric lock), 230 Vac, max. 300 W. 5=CLOSE, 6=COMMON, 7=OPEN.

Notice: connect the capacitor between terminals 5 and 7;

MOTOR M2 power output, 230 Vac, max. 300 W. 8=CLOSE, 9=COMMON., 10=OPEN.

Notice: connect the capacitor between terminals 8 and 10;

D760M

Page 15

11 - 12 OPEN/CLOSE

11 - 13 PEDESTRIAN

11 - 14 STOP

15 - 18

16 - 18

17 - 18

19 - 20 ELECTRIC LOCK ELECTRIC LOCK power output 12 Vac max. 15 W;

21 - 22 2nd RADIO CH

23 - 24

25 - 27 PHOTOCELL TX

26 - 27 AUX

28 - 29 AERIAL AERIAL input (EARTH=28, SIGNAL=29);

SENSITIVE

EDGE

INTERNAL

PHOTOCELLS

EXTERNAL

PHOTOCELLS

GATE OPEN

WARNING LIGHT

OPEN/CLOSE button input (contact normally open); for operating information see dip-switches 2 and 3 functions. (COMMON=11);

N.O. PEDESTRIAN button contact input – commands total opening and closing of motor 1 – governed by dip-switches 2 and 3. (COMMON=11);

STOP button input (normally closed contact); this stops the automatic system. At the next command, the opposite operation to the previous one is performed (COMMON=9). Bridge the connectors if not used;

SENSITIVE EDGE input (potential free contact N.C., dip 10 OFF) or

8,2 KΩ RESISTIVE SENSITIVE EDGE (dip 10 ON);

Works only when the gate is opening; temporarily stops the automation and partially closes it by about 20 cm in order to allow the obstacle to be removed. (COMMON=18). Bridge the connectors if not used.

PHOTOCELL OR SAFETY DEVICE input INSIDE the automation (Normally Closed contact); COMMON=18. When these devices trigger during the opening phase, they temporarily stop the automation until the obstacle has been removed; during the closing phase they stop the automation and then totally open it again. Bridge the connectors if not used.

PHOTOCELL OR SAFETY DEVICE input OUTSIDE the automation (Normally Closed contact); COMMON=18. Then these devices trigger during the closing phase, they stop the automation and then totally open it again. Bridge the connectors if not used.

Notice: Because the control of the safety system (FOTOTEST) is performed on the photocell’s transmitter, this must always be powered by terminals 25 – 27, therefore if this connection is broken the control unit will not accept any opening command. To eliminate the safety system control, position dip-switch 6 to OFF.

2nd RADIO CHANNEL output; the output mode can be selected through Dip Switches 7 - 8;

Warning: to connect other devices to the 2nd Radio Channel (area lighting, pumps, etc.), use an additional auxiliary relay.

GATE OPEN WARNING LIGHT output; 24 V ac, max 3W; the light

lights with the same frequency as that of the ashing light for the

entire opening and closing manoeuvre and remains on if the gate is open and off when the gate has closed;

24 Vac external transmitting photocell power supply output for safety device control (connect the external TX photocell only) max. of 2 photocell transmitters;

24Vac output, 10W for the power supply of photocells, external receivers, etc.

ENGLISH

LOGIC ADJUSTMENTS

TRIMMER

second motor delay adjustment: during closing cycle from approx. 0 to 30 sec. (on top

R. ANTA

FR. M1

of the time that the card calculates automatically during the SETUP procedure); during opening from approx. 0 to 6 sec (on top of the time that the card calculates automatically during the SETUP procedure).

Motor 1 torque adjustment (swing 1). The trimmer is set to provide sufcient thrust

to work the gate without exceeding the limits established by current standards (EN

12453). Turning the trimmer clockwise (+) increases the motor torque, turning it anticlockwise (-) reduces it.

D760M

Page 16

Motor 2 torque adjustment (swing 2). The trimmer is set to provide sufcient thrust

FR. M2

to work the gate without exceeding the limits established by current standards (EN

12453). Turning the trimmer clockwise (+) increases the motor torque, turning it anticlockwise (-) reduces it.

CH.AUTO Automatic closing time adjustment from 2 to 120 seconds.

Notice:

turn the TRIMMER clockwise to increase adjustments; turn it anticlockwise to decrease.

PROGRAMMING INSTRUCTIONS (SETUP)

If a transmitter has been previously programmed, it can be used to perform the following procedure.

ENGLISH

Otherwise, connect a Key Switch or a NO Pushbutton to the AP/CH wire terminals on the controller.

DOUBLE SWING GATE - DIP SWITCH # 4 in ON (Soft-Stop function enabled):

1 press and hold down for at least 5 seconds P1 and P2 buttons to activate the programming

mode; 2 the DL7 LED will begin blinking fast to conrm that programming mode is active; 3 press AP/CH button or the remote control: both leaves will open; 4 once opening is complete, press AP/CH button or the remote control: both leaves will stop; 5 press AP/CH button or the remote control: the leaf #2 will close at standard speed; 6 press AP/CH button or the remote control when the leaf should start to decelerate; 7 when the leaf is completely closed press AP/CH button or the remote control (leaf #2 program-

ming completed); 8 press AP/CH button or the remote control: the leaf #1 will close at standard speed; 9 press AP/CH button or the remote control when the leaf should start to decelerate; 10 when the leaf is completely closed press AP/CH button or the remote control (leaf #1 program-

ming completed); 11 the DL7 LED will stop blinking and remain steady ON (programming completed and saved).

SINGLE SWING GATE - DIP SWITCH # 4 in ON ( Soft-Stop function enabled):

1 press and hold down for at least 5 seconds P1 and P2 buttons to activate the programming

mode; 2 the DL7 LED will begin blinking fast to conrm that programming mode is active; 3 press AP/CH button or the remote control: the leaf will open; 4 once opening is complete, press AP/CH button or the remote control: the leaf will stop; 5 press 4 times AP/CH button or the remote control: the leaf will close at standard speed; 6 press AP/CH button or the remote control when the leaf should start to decelerate; 7 when the leaf is completely closed press AP/CH button or the remote control (leaf programming

completed); 8 the DL7 LED will stop blinking and remain steady ON (programming completed and saved).

GATE 2 WINGS - DIP SWITCH # 4 in OFF (Soft-Stop function disabled):

1 press and hold down for at least 5 seconds P1 and P2 buttons to activate the programming

mode; 2 the DL7 LED will begin blinking fast to conrm that programming mode is active; 3 press AP/CH button or the remote control: both leaves will open; 4 once opening is complete, press AP/CH button or the remote control: both leaves will stop; 5 press AP/CH button or the remote control: the leaf #2 will close at standard speed; 6 when the leaf is completely closed press AP/CH button or the remote control (leaf #2 program-

ming completed); 7 press AP/CH button or the remote control: the leaf #1 will close at standard speed; 8 when the leaf is completely closed press AP/CH button or the remote control (leaf #1 program-

ming completed); 9 the DL7 LED will stop blinking and remain steady ON (programming completed and saved).

D760M

Page 17

GATE 1 WINGS - DIP SWITCH # 4 in OFF (Soft-Stop function disabled):

1 press and hold down for at least 5 seconds P1 and P2 buttons to activate the programming

mode; 2 the DL7 LED will begin blinking fast to conrm that programming mode is active; 3 press AP/CH button or the remote control: the leaf will open; 4 once opening is complete, press AP/CH button or the remote control: the leaf will stop; 5 press 3 times AP/CH button or the remote control: the leaf will close at standard speed; 6 when the leaf is completely closed press AP/CH button or the remote control (leaf programming

completed); 7 the DL7 LED will stop blinking and remain steady ON (programming completed and saved).

Notice:

- during the SETUP procedure the safety devices are disabled.

- STOP input will stop the programming at any time. The programming mode remains active and can be re-started from point 1

- while DL7 blinks, press and hold down for at least 5 seconds P1 and P2 buttons to kill exit programming mode

- set a working time slightly longer than necessary (a couple of seconds) to allow complete opening/closing of the leaves.

DIP SWITCH

after opening, the gate automatically closes when the delay set on

AUTOMATIC

CLOSING

the T.C.A. trimmer expires;

Off automatic closing disabled;

with automatic closing enabled, a sequence of open/close com-

mands causes the gate to OPENCLOSE-OPEN-CLOSE etc (see

2 2 / 4 STROKE

3 NO REVERSE

also dip switch 3); in the same conditions, the same command sequence causes the

Off

gate to OPEN-STOP-CLOSE-STOP-OPEN-STOP (step-by-step); the gate ignores the close command while it is opening (NO RE-

VERSE);

Off the gate behaves according to the position of dip-switch n° 2;

the deceleration function is on (see “PROGRAMMING INSTRUC-

4 DECELERATION

TIONS”);

Off the deceleration function is off;

5 PRE-FLASHING

On the pre-ashing function enabled; Off the pre-ashing function disabled; On the “photocell test” function is enabled;

6 FOTOTEST

the “photocell test” function is disabled. N.B.: to be used when the

Off

photocells are not used;

7 - 8 2nd RADIO CHANNEL operation (terminals no. 21 - 22)

Dip 7 Dip 8 Function

Gate contact open: The contact activates on opening the gate and remains

OFF OFF

active during the open time, during the TCA and during reclosure. It deactivates

once the gate has completed its closure movement.

OFF ON

ON OFF

ON ON

Bistable function active: the radio control impulse causes the contact to activate and remain active until the subsequent impulse.

Monostable function active for 2 sec.: the radio control impulse causes the

contact to activate and remain active for 2 sec.

Monostable function active for 180 sec.: the radio control impulse causes the

contact to activate and remain active for 180 sec.

D760M

ENGLISH

Page 18

the “opening ram blow” function is on. This permits the release

JUMPER J1

Bridged= following the connection of the external photocell contact (input 17 - 18), the gate

ENGLISH

Not bridged= function disconnected.

IMPORTANT:

Each pair of terminals attached to an NC contact that is not in use must be short-circuited in order to

ensure the proper operation of the board.

The door’s earthing system must comply with current standards. The manufacturer will accept no liability for any damage deriving from failure to comply with this requirement.

OPENING

RAM BLOW

SENSITIVE EDGE

SELECTION

closes automatically after 5 seconds.

of the electric lock (to be used only in the presence of an electric

lock);

Off the “opening ram blow” function is off; On RESISTIVE SENSITIVE EDGE (terminal no. 15)

RESISTIVE EDGE - potential free contact N.C. (terminal no. 15)

Off

Note: if not used, keep the DIP in the OFF position.

433.92 MHz BUILT-IN RADIO RECEIVER

The radio receiver can learn up to a maximum of 30 rolling codes (BUG2R, BUG4R, K-SLIM-RP, T4RP) which can be set on the two channels as required.

The rst channel directly commands the control board for opening the automatic device; the second channel commands a relay for a N.O. no-voltage output contact (terminals 21 and 22, max. 24 Vac, 1 A).

LEARNING SYSTEM FOR RADIO CONTROL DEVICES P1 = OPEN/CLOSE P2 = 2nd channel 1_ press button P1 briey to associate a radio control device with the OPEN/CLOSE function; 2_ LED DL7 turns off to indicate that the code learning mode has been activated (if no code is entered

within 10 seconds, the board exits the programming mode);

3_ press the button of the relative radio control device;

4_ LED DL7 turns on again to indicate that the code has been memorised (if this does not happen,

wait 10 seconds and start again from point 1);

5_ to memorise codes to other radio control devices, repeat the procedure from point 1 up to a maxi-

mum of 30 transmitters;

6_ to memorise codes on the 2nd channel, repeat the procedure from point 1 using button P2 instead

of P1;

7_ to exit the learning mode without memorising a code, press button P1 or P2 briey.

Notice: if the maximum number of radio control devices (30) is exceeded, LED DL7 ashes rapidly for about 3 seconds without memorising the code.

REMOTE PROGRAMMING BY MEANS OF T-4RP and K-SLIM-RP (V 4.X) With the new version of software V 4.X it is possible to carry out the remote self-learning of the new version of transmitters T-4RP and K-SLIM-RP (V 4.X), that is without pressing the receiver’s program-

ming buttons.

It will be sufcient to have an already programmed transmitter in the receiver in order to start the procedure of remote programming of the new transmitters. Follow the procedure written on the instructions of the transmitter T-4RP and K-SLIM-RP (V 4.X).

CANCELLING CODES FROM RADIO CONTROL DEVICES 1_ keep button P1 pressed for 3 seconds in order to cancel all the associated radio control devices; 2_ LED DL7 ashes slowly to indicate that the cancellation mode has been activated; 3_ press button P1 again for 3 seconds;

4_ LED DL7 turns off for approx. 3 seconds and then remains steady to indicate that the code has

been cancelled;

5_ repeat the procedure from point 1 using button P2 to cancel all the associated radio control devices; 6_ to exit the learning mode without memorising a code, press button P1 or P2 briey.

D760M

Page 19

DIAGNOSTICS LED

DL1 - Red OPEN/CLOSE button red LED signal DL2 - Red PEDESTRIAN button red LED signal DL3 - Green STOP button green LED signal DL4 - Green SENSITIVE EDGE green LED signal DL5 - Green INTERNAL PHOTOCELL green LED signal DL6 - Green EXTERNAL PHOTOCELL green LED signal DL7 - Red RADIO CONTROLS programming and ERRORS red LED signal

DL7 LED STATUS AND ERROR CODES

Always on = Regular operation 2 ashes = Photo-cell Test Error 7 ashes = Missing Programming Error Continuous fast ashes = Programming Mode Active

MALFUNCTIONS: POSSIBLE CAUSES AND SOLUTION

The automation does not start

a- Check there is 230Vac power supply with the multimeter; b- Check that the NC contacts of the card are actually normally closed (4 green LEDs on); c- Set dip 6 (phototest) to OFF; d- Check that the fuses are intact with the multimeter.

The radio control has very little range

a- Check that the ground and the aerial signal connections have not been inverted; b- Do not make joints to increase the length of the aerial wire; c- Do not install the aerial in a low position or behind walls or pillars; d- Check the state of the radio control batteries.

The gate opens the wrong way

Invert the motor connections on the terminal block (terminals 5 and 7 for motor 1; terminals 8 and 10 for motor 2);

ENGLISH

GUARANTEE: GENERAL CONDITIONS

TAU guarantees this product for a period of 24 months from the date of purchase (as proved by the

sales document, receipt or invoice).

This guarantee covers the repair or replacement at TAU’s expense (ex-works TAU: packing and transport at the customer’s expense) of parts that TAU recognises as being faulty as regards work-

manship or materials.

For visits to the customer’s facilities, also during the guarantee period, a “Call-out fee” will be charged

for travelling expenses and labour costs.

The guarantee does not cover the following cases:

• If the fault was caused by an installation that was not performed according to the instructions

provided by the company inside the product pack.

• If original TAU spare parts were not used to install the product.

• If the damage was caused by an Act of God, tampering, overvoltage, incorrect power supply,

improper repairs, incorrect installation, or other reasons that do not depend on TAU.

• If a specialised maintenance man does not carry out routine maintenance operations accord-

ing to the instructions provided by the company inside the product pack.

• Wear of components.

The repair or replacement of pieces under guarantee does not extend the guarantee period.

In case of industrial, professional or similar use, this warranty is valid for 12 months.

D760M

Page 20

INTEGRIERUNGSERKLÄRUNG DES HERSTELLERS

(gemäß der Europäischen Richtlinie 2006/42/EG Anl. II.B)

Hersteller: TAU S.r.l.

Adresse: Via E. Fermi, 43

Erklärt unter seiner Haftung, dass das Produkt: Elektronische Steuerung für die automatische Bewegung von: Drehtore für eine Anwendung: Privat / Gewerbe

Einschließlich: Empfänger

36066 Sandrigo (Vi) ITA LY

DEUTSCH

Modell: D760M Typ: D760M Seriennummer: siehe Silberetikette

Handelsbezeichnung: Steuerplatine für zwei einphasige 230V AC

ausgeführt wurde, um in einen Verschluss integriert zu werden (Drehtore) oder um mit anderen Vorrichtungen kombiniert zu werden, um diesen Verschluss zu bewegen, und somit gemäß der Maschinenrichtlinie 2006/42/EG

eine Maschine darstellt.

Außerdem erklärt er, dass dieses Produkt den grundsätzlichen Sicherheitseigenschaften der folgenden Richtlinien EWG entspricht:

- 2006/95/EG Niederspannungsrichtlinie

- 2004/108/EG Richtlinie für elektromagnetische Kompatibilität

Und wo gefordert, der Richtlinie:

- 1999/5/CE Radio equipment and telecommunications terminal equipment

Außerdem wird erklärt, dass es nicht zugelassen ist, die Vorrichtung in Betrieb zu setzen, bis die Maschine, in die sie integriert wird oder deren Bestandteil sie sein wird, identiziert und die Konformität gegenüber dem Inhalt der Richtlinie 2006/42/EG erklärt wurde.

Motoren

Er verpichtet sich, auf ausdrücklichen Wunsch der nationalen Behörden, Informationen über die Fastmaschinen

zu übersenden.

Sandrigo, 17/11/2014

Der gesetzliche Vertreter

_________________________________________

Name und Adresse der beauftragten Person zur Vorlegung der zugehörigen technischen Unterlagen:

Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italy

D760M

Loris Virgilio Danieli

Page 21

HINWEISE

Das vorliegende Handbuch ist nur für technisches, zur Installation qualiziertes Personal bestimmt. Die im vorliegenden Heft enthaltenen Informationen sind für den Endbenutzer nicht interessant. Diese Anleitung liegt der Steuerung D760M bei und darf daher nicht für andere Produkte verwendet werden!

Wichtige Hinweise:

Die Netzstromversorgung vor dem Zugriff zur Schalt- und Steuertafel abschalten. Die Steuerung D760M dient zum Steuern eines elektromechanischen Getriebemotors für die Auto-

matisierung von Türen und Toren.

Jeder andere Einsatz ist unsachgemäß und daher laut gültiger Vorschriften verboten. Unsere Picht ist, Sie daran zu erinnern, dass die Automatisierung, die Sie ausführen werden, als „Maschinenkonstruktion“ klassiert ist und daher zum Anwendungsbereich der Europäischen Richtlinie 2006/42/EG (Maschinenrichtlinie) gehört. Nach den wichtigsten Punkten dieser Vorschrift:

- darf die Installation ausschließlich von erfahrenem Fachpersonal ausgeführt werden;

- muss jener, der die Installation ausführt, vorher eine „Risikoanalyse“ der Maschine machen;

- muss die Installation “fachgerecht” bzw. unter Anwendung der Vorschriften ausgeführt sein;

- muss dem Besitzer der Maschine die „Konformitätserklärung” ausgehändigt werden.

Es ist daher offensichtlich, dass Installation und eventuelle Wartungseingriffe nur von beruich qualiziertem Personal in Übereinstimmung mit den Verordnungen der gültigen Gesetze, Normen und Vorschriften ausgeführt werden dürfen. Bei der Planung ihrer Apparaturen hält sich TAU an die für das Produkt anwendbaren Vorschriften (siehe anliegende Konformitätserklärung); von grundlegender Wichtigkeit ist, dass sich auch der Installateur bei der Durchführung der Anlage genauestens an die Vorschriften hält. Personal, das nicht qualiziert ist oder die Vorschriften nicht kennt, die für die Kategorie “automatische Türen und Tore” anwendbar sind, darf Installationen und Anlagen keinesfalls ausführen. Wer sich nicht an die Vorschriften hält, haftet für die Schäden, die von der Anlage verursacht werden können. Vor der Installation bitte alle Anweisungen genau lesen.

DEUTSCH

INSTALLATION

Bevor man weitermacht, den korrekten Betrieb des mechanischen Teils überprüfen und konrollieren, ob der Getriebemotor richtig nach den jeweiligen Anweisungen installiert ist. Nachdem diese Kontrollen ausgefürt sind, muss sichergestellt werden, dass der Getriebemotor nicht mehr als 3A Stromaufnahme hat (für den korrekten Betrieb der Steuertafel).

DAS GERÄT MUSS GEMÄß DEM GESETZ VON QUALIFIZIERTEM PERSONAL INSTALLIERT

WERDEN.

Hinweise: Bitte beachten Sie, dass die Erdung der Anlage und die Einhaltung der in jedem

Land gültigen Sicherheitsvorschriften Picht ist.

DAS NICHTEINHALTEN DER OBEN ANGEFÜHRTEN ANLEITUNGEN KANN DEN EINWANDFREIEN BETRIEB DES GERÄTS BEEINTRÄCHTIGEN UND GEFAHREN FÜR PERSONEN HERVORRUFEN. DER HERSTELLER HAFTET DAHER NICHT FÜR BETRIEBSSTÖRUNGEN UND SCHÄDEN, DIE AUF DAS NICHTEINHALTEN DER ANLEITUNGEN ZURÜCKZUFÜHREN SIND.

D760M

Page 22

STEUERKARTE FÜR ZWEI EINPHASIGE 230V AC MOTOREN

Die Steuerkarte D760M ist mit einer elektronischen Kontrolle der Sicherheitsvorrichtungen (Fotozellen) ausgestattet; die Überprüfung erfolgt an der externen Fotozelle, indem die Versorgung abgeschaltet und wieder eingeschaltet wird, so dass der Mikroprozessor in der Steuerung kontrolliert, ob das Relais problemlos umgeschaltet hat. Sollte dies nicht der Fall sein, so wird die Steuerung aus

Sicherheitsgründen blockiert.

• MIKROPROZESSORLOGIK

• SELBSTDIAGNOSE ÜBER LEDS

• SCHUTZ DES LINIENEINGANGS MIT SICHERUNG

• EINGEBAUTER DREHMOMENTBEGRENZER

• ELEKTRONISCHE ÜBERPRÜFUNG DER SICHERHEITSVORRICHTUNGEN

• FUNKTION „FUßGÄNGERZUGANG“

• EINGEBAUTER BLINKKREIS

• 433,92 MHz FUNKEMPFÄNGER, EINGEBAUT, 2 KANÄLE (CH)

• VERLANGSAMUNGSFUNKTION IM AUF UND ZU LAUF

ACHTUNG:

- Verwenden Sie keine Leitungen mit einzeldraht wie z.b. bei den Sprechanlagen, um unter-

DEUTSCH

brechungen auf der Linie und zu vermeiden;

- Verwenden Sie keine alte vorhandene verkabelung.

ENDPRÜFUNG

Nach Beendigung der Anschlüsse:

• müssen alle grünen LEDs leuchten (jede LED entspricht einem gewöhnlich geschlossenen Eingang).

• schalten diese LEDs nur ab, wenn die Sicherheiten aktiviert sind, mit denen sie kombiniert sind.

• müssen alle roten LEDs abgeschaltet sein (jede LED entspricht einem gewöhnlich geöffnetenen Eingang). Diese LEDs leuchten nur auf, wenn die Steuervorrichtungen aktiviert sind, mit denen

sie kombiniert sind.

• muss die rote LED DL7 immer AN (zeigt an, dass der Logikoperator Zustand der Steuerkarte, siehe “Diagnostic Led“).

TECHNISCHE MERKMALE

Versorgung der Schalt- und Steuertafel 230V AC - 50Hz

Höchstleistung 600 W ca. Schnellsicherung zum Schutz der Hauptversorgungslinie (F1 - 5x20) F 3,15 A

Spannung der Motorversorgungskreise 230V AC

Spannung der Versorgungskreise der Hilfsvorrichtungen 24V AC Schnellsicherung zum Schutz der 24 Vac Linie (F2 - 5x20) F 500 mA Versorgungsspannungen der logischen Kreisläufe 5V DC Betriebstemperatur -20°C ÷ + 55 °C Schutzart des Gehäuses IP43

ANSCHLÜSSE AM KLEMMENBRETT

Legende:

N.C. = Gewöhnlich geschlossen N.A. = Gewöhnlich geöffnet

Klemmen Function Beschreibung

1 - 2 VERSORGUNG

3 - 4

5 - 6 - 7 MOTOR 1

8 - 9 - 10 MOTOR 2

BLINK-

LEUCHTE

Eingang der VERSORGUNG 230 Vac 50Hz einphasig; 1= NEUTRAL, = ERDE, 3= NEUTRALPHASE;

Ausgang für 230 Vac BLINKLEUCHTE, max. 20 W. Das gelieferte

Signal ist bereits für Direktsteuerung moduliert.

Die Blinkhäugkeit ist in der Schließphase doppelt;

Ausgang Versorgung Motor 1 (Motor, der den Torügel mit dem Elektroschloss öffnet), 230 Vac, max 300 W. 5=SCHLIEßT, 6=GEMEINSAMER LEITER, 7=ÖFFNET.

Hinweis: den Kondensator zwischen den Klemmen 5 und 7 anschließen;

Ausgang Versorgung Motor 2, 230 Vac, max 400 W. 8=SCHLIEßT, 9=GEMEINSAMER LEITER, 10=ÖFFNET.

Hinweis: den Kondensator zwischen den Klemmen 8 und 10 anschließen;

D760M

Page 23

11 - 12

11 - 13 GEHFLÜGEL

11 - 14 STOP

15 - 18 SCHALTLEISTE

16 - 18

17 - 18

19 - 20

21 - 22 2. FUNKKANAL

23 - 24

25 - 27

26 - 27 AUX

28 - 29 ANTENNE Eingang für ANTENNE (MASSE=28, SIGNAL=29);

ÖFFNET/

SCHLIEßT

INNEN

FOTOZELLEN

AUßEN

FOTOZELLEN

ELEKTRO-

SCHLOSS

KONTROLLLAMPE

TOR GEÖFFNET

FOTOZELLEN

SENDER

Eingang für Taste ÖFFNET/SCHLIEßT (gewöhnlich geöffneter Kontakt); für den Gebrauch siehe die Funktion die Dip-Switches Nr. 2 und Nr. 3 (11=GEMEINSAMER LEITER);

Eingang NO-Kontakt GEHFLÜGEL-Taste - Beelt das Öffnen und

das vollständige Schließen durch Motor 1; wird über die Dip-Switches 2 und 3 eingestellt. (11=GEMEINSAMER LEITER);

Eingang für STOP-Taste (gewöhnlich geschlossener Kontakt); seine Auslösung verursacht das Anhalten der Automatisierung. Beim nächsten Steuerbefehl führt die Automatisierung eine Bewegung aus, die entgegengesetzt zur vorherigen ist. Falls nicht benutzt, die Klemmen überbrücken. (11=GEMEINSAMER LEITER);

Eingang SCHALTLEISTE (Potenzialfreier Kontakt, normal geschlossener Kontakt, dip 10 OFF) oder WIDERSTANDSSCHALTLEISTE 8,2 KΩ (dip 10 ON); Funktioniert nur in Öffnung und verursacht das vorübergehende Anhalten der Automatisierung und ein teilweises Wiederschließen um ca. 20 cm, wodurch ein eventuelles Hindernis frei wird. (18=GEMEINSAMER LEITER). Falls nicht benutzt, die Klemmen überbrücken.

Eingang für FOTOZELLEN oder SICHERHEITSVORRICHTUNGEN AUF DER INNENSEITE der Automatisierung (normal geschlossener Kontakt); 18 = GEMEINSAMER LEITER. Ihr Ansprechen verursacht in Öffnung das vorübergehende Anhalten der Automatisierung, bis das wahrgenommene Hindernis beseitigt ist, und in Schließung das Anhalten gefolgt von der vollständigen Öffnung der Automatisierung. Falls nicht benutzt, die Klemmen überbrücken.

Eingang für FOTOZELLEN oder SICHERHEITSVORRICHTUNGEN AUF DER AUßENSEITE der Automatisierung. (normal geschlossener Kontakt); 18 = GEMEINSAMER LEITER. Ihr Ansprechen verursacht in Schließung das Anhalten gefolgt von der vollständigen Öffnung der Automatisierung. Falls nicht benutzt, die Klemmen überbrücken.

Hinweise: der Senderteil der Fotozelle (TX) muss immer von den Klemmen 25 – 27 Versorgung gespeist sein, da an diesem die Überprüfung des Sicherheitssystems erfolgt und die Steuerzentrale daher ohne diesem Anschluss keinen Öffnungsbefehl akzeptieren wird. Um die Überprüfung des Sicherheitssystems abzustellen, muss der Dip-Switch Nr. 6 auf OFF gestellt werden.

Ausgang Versorgung ELEKTROSCHLOSS 12 Vac max 15 W;

Ausgang 2. FUNKKANAL; der Ausgangsmodus kann über die Dip 7 – 8 gewählt werden;

Achtung: für die Lichtsteuerung (oder andere Belastungen) mit dem 2. Kanal des Funkempfängers entsprechend stärkere Hilfsrelais unbedingt verwenden.

Ausgang KONTROLLLAMPE TOR GEÖFFNET; 24 Vac, max. 3W; die Kontrolllampe leuchtet während der gesamten Öffnungs- und Schließbewegung so oft wie die Blinkleuchte auf und bleibt eingeschaltet, wenn das Tor geöffnet ist. Sie schaltet sich aus, nachdem die Schließung beendet ist;

Ausgang 24 Vac Versorgung externe TX-Fotozelle zur Überprüfung der Sicherheitsvorrichtungen (nur das externe TX-Element der Fotozelle anschließen) max. Nr. 2 TX-Fotozellenelemente;

Ausgang 24Vac, 10W für die Versorgung von Fotozellen, externen RX-Elementen, usw;

DEUTSCH

EINSTELLUNG DER LOGIK

TRIMMER

Einstellung der Verzögerung des zweiten Motors: in Schließung von 2 bis 30

R. ANTA

Sekunden (zusätzlich zu der Zeit, die die Karte während des SETUP-Verfahrens automatisch berechnet), in Öffnung von 0 bis 6 Sekunden (zusätzlich zu der Zeit, die die Karte während des SETUP-Verfahrens automatisch berechnet);

D760M

Page 24

Einstellung Drehmomentmotor 1 (Flügel 1). Einstellung des Trimmers für den Druck-

stoß des Gitters, um den Betrieb zu gewährleisten. Achten Sie darauf, den gemäß

FR. M1

der geltenden Norm (EN 12453) höchstzulässigen Wert nicht zu überschreiten. Durch Drehen des Trimmers im Uhrzeigersinn (+) wird der Drehmomentmotor erhöht, durch

Drehen gegen den Uhrzeigersinn (-) verringert.

Einstellung Drehmomentmotor 2 (Flügel 2). Einstellung des Trimmers für den Druckstoß des Gitters, um den Betrieb zu gewährleisten. Achten Sie darauf, den gemäß

FR. M2

der geltenden Norm (EN 12453) höchstzulässigen Wert nicht zu überschreiten. Durch Drehen des Trimmers im Uhrzeigersinn (+) wird der Drehmomentmotor erhöht, durch

Drehen gegen den Uhrzeigersinn (-) verringert.

CH. AUTO Einstellung der automatischen Wiederschließzeit von 2 bis 120 Sekunden.

ANMERKUNG:

durch Drehen der Trimmer im Uhrzeigersinn werden die Einstellungen erhöht, durch Drehen gegen den Uhrzeigersinn werden sie verringert.

EINSTELLUNG DES ANSCHLAGS (SETUP)

Verwenden Sie ein Handsender, der bereits an diesem Empfänger programmiert wurde) benutzen, oder einen Schlüsselschalter bz. einen NO an den Klemmen AP/CH anschliessen.

DEUTSCH

DREHTORANTRIEB, ZWEIFLÜGELIG - DIP 4 ON (Soft-Stopp aktiviert):

1 Drücken und halten Sie die Tasten P1 und P2 mindestens fünf Sekunden lang gedrückt, um

den Prozess zu aktivieren.

2 Die LED DL7 beginnt schnell zu blinken, was darauf hinweist, dass der Prozess aktiv ist. 3 Drücken Sie AP/CH (oder die Funksteuerung); die beiden Flügel öffnen sich. 4 Drücken Sie nach dem Öffnen AP/CH (oder die Funksteuerung); die beiden Flügel halten an. 5 Drücken Sie AP/CH (oder die Funksteuerung); Flügel 2 wechselt in den Schnellschließ-Modus. 6 Drücken Sie am gewünschten Punkt AP/CH, um die Verlangsamung zu beginnen. 7 Drücken Sie bei vollständig geschlossenem Flügel AP/CH (Erfassung Anschlag Flügel 2 ab-

geschlossen).

8 Drücken Sie AP/CH; Flügel 1 wechselt in den Schnellschließ-Modus. 9 Drücken Sie am gewünschten Punkt AP/CH, um die Verlangsamung zu beginnen. 10 Drücken Sie bei vollständig geschlossenem Flügel AP/CH (Erfassung Anschlag Flügel 1 ab-

geschlossen).

11 Die LED DL7 hört auf zu blinken und leuchtet unmittelbar danach auf (korrekt eingegebene

und gespeicherte Daten).

DREHTORANTRIEB, EINFLÜGELIG - DIP 4 ON (Soft-Stopp aktiviert):

1 Drücken und halten Sie die Tasten P1 und P2 mindestens fünf Sekunden lang gedrückt, um

den Prozess zu aktivieren.

2 Die LED DL7 beginnt schnell zu blinken, was darauf hinweist, dass der Prozess aktiv ist. 3 Drücken Sie AP/CH (oder die Funksteuerung); die Flügel öffnen sich. 4 Drücken Sie nach dem Öffnen AP/CH (oder die Funksteuerung); die Flügel halten an. 5 Drücken Sie 4 mal AP/CH; Flügel wechselt in den Schnellschließ-Modus. 6 Drücken Sie am gewünschten Punkt AP/CH, um die Verlangsamung zu beginnen. 7 Drücken Sie bei vollständig geschlossenem Flügel AP/CH (Erfassung Anschlag Flügel abge-

schlossen).

8 Die LED DL7 hört auf zu blinken und leuchtet unmittelbar danach auf (korrekt eingegebene

und gespeicherte Daten).

DREHTORANTRIEB, ZWEIFLÜGELIG - DIP 4 OFF (Soft-Stopp deaktiviert):

1 Drücken und halten Sie die Tasten P1 und P2 mindestens fünf Sekunden lang gedrückt, um

den Prozess zu aktivieren.

2 Die LED DL7 beginnt schnell zu blinken, was darauf hinweist, dass der Prozess aktiv ist. 3 Drücken Sie AP/CH (oder die Funksteuerung); die beiden Flügel öffnen sich. 4 Drücken Sie nach dem Öffnen AP/CH (oder die Funksteuerung); die beiden Flügel halten an. 5 Drücken Sie AP/CH (oder die Funksteuerung); Flügel 2 wechselt in den Schnellschließ-Modus. 6 Drücken Sie bei vollständig geschlossenem Flügel AP/CH (Erfassung Anschlag Flügel 2 ab-

geschlossen).

7 Drücken Sie AP/CH; Flügel 1 wechselt in den Schnellschließ-Modus. 8 Drücken Sie bei vollständig geschlossenem Flügel AP/CH (Erfassung Anschlag Flügel 1 ab-

geschlossen).

9 Die LED DL7 hört auf zu blinken und leuchtet unmittelbar danach auf (korrekt eingegebene

und gespeicherte Daten).

D760M

Page 25

DREHTORANTRIEB, EINFLÜGELIG - DIP 4 OFF (Soft-Stopp deaktiviert):

1 Drücken und halten Sie die Tasten P1 und P2 mindestens fünf Sekunden lang gedrückt, um

den Prozess zu aktivieren.

2 Die LED DL7 beginnt schnell zu blinken, was darauf hinweist, dass der Prozess aktiv ist. 3 Drücken Sie AP/CH (oder die Funksteuerung); die Flügel öffnen sich. 4 Drücken Sie nach dem Öffnen AP/CH (oder die Funksteuerung); die Flügel halten an. 5 Drücken Sie 3 mal AP/CH; Flügel wechselt in den Schnellschließ-Modus. 6 Drücken Sie bei vollständig geschlossenem Flügel AP/CH (Erfassung Anschlag Flügel abge-

schlossen).

7 Die LED DL7 hört auf zu blinken und leuchtet unmittelbar danach auf (korrekt eingegebene

und gespeicherte Daten).

Hinweis:

- während des SETUP-Verfahrens sind die Sicherheitsvorrichtungen deaktiviert.

- Die Erfassung des Anschlags kann jederzeit über den Eingang STOP angehalten werden. Der Prozess bleibt aktiv, und es ist möglich, wieder bei Punkt 1 zu beginnen.

- Drücken Sie bei blinkender LED DL7 länger als fünf Sekunden lang gleichzeitig P1 und P2, um den Prozess abzubrechen.

- Es wird empfohlen, eine um einige Sekunden längere Zeit einzustellen, um das vollständige Öffnen/Schließen der Flügel sicherzustellen.

Dip switch

nach der vollständigen Öffnung erfolgt die Schließung des Tors nach

AUTOMATISCHE

SCHLIEßUNG

der mit Trimmer T.C.A. eingestellten Zeit auf automatische Weise.

Off die automatische Wiederschließung ist abgeschaltet.

unter denselben Bedingungen verursacht dieselbe Reihe an Steu-

erbefehle ÖFFNUNGSCHLIEßUNG-ÖFFNUNG-SCHLIEßUNG,

2 2 / 4 TAKT

usw (siehe auch Dip-Switch Nr. 3).

bei funktionierender Automatisierung verursacht eine Reihe

Off

Auf-Zu-Steuerbefehlen ÖFFNUNG-STOPSCHLIEßUNG-STOPÖFFNUNG-STOP (Funktion Schrittbetrieb).

KEIN

REVERSE

4 VERLANGSAMUNG

On in Öffnung ignoriert das Tor die Schließbefehle. (NO RIVERSE); Off das Tor verhält sich wie mit Dip-switch Nr.2 eingestellt.

die Funktion Verlangsamung ist eingeschaltet (siehe “EINSTEL-

LUNG DES ANSCHLAGS”);

Off die Funktion Verlangsamung ist ausgeschaltet;

5 VORWARNUNG

On Die Funktion Vorwarnung ist aktiviert. Off Die Funktion Vorwarnung ist deaktiviert. On die Funktion „Fotozellentest“ ist eingeschaltet;

6 FOTOTEST

die Funktion „Fotozellentest“ ist abgeschaltet. N.B.: nur verwenden,

Off

wenn die Fotozellen benutzt sind;

7 - 8 Betrieb des 2. FUNKKANAL (Klemmen Nr. 21 - 22);

Dip 7 Dip 8 Funktion

Kontakt Tor auf: Der Kontakt wird bei der Öffnung des Tors aktiviert, bleibt wäh-

Off Off

rend der Öffnungszeit, während des TCA und während des erneuten Schließens aktiv. Er wird deaktiviert, nachdem das Tor die Schließbewegung beendet

hat.

Off On

On Off

On On

Aktive Bistable-Funktion: Bei Erhalt des Impulses der Funksteuerung wird der Kontakt aktiviert und bleibt bis zum folgenden Impuls in diesem Zustand.

2 Sek. Aktive monostabile Funktion: Bei Erhalt der Funksteuerung wird der Kontakt aktiviert und bleibt 2 Sek. in diesem Zustand.

180 Sek. aktive monostabile Funktion: Bei Erhalt der Funksteuerung wird der Kontakt aktiviert und bleibt 180 Sek. in diesem Zustand.

die Funktion “Druckstoß” ist eingeschaltet. Sie ermöglicht das

9 DRUCKSTOSS

Ausspannen des Elektroschlosses (nur verwenden, falls das Elektroschloss vorhanden ist);

Off die Funktion “Druckstoß” ist ausgeschaltet;

D760M

DEUTSCH

Page 26

On WIDERSTANDSSCHALTLEISTE (Klemme Nr. 15)

10 SCHALTLEISTE

STECKBRÜCKE J1

Gebrückt= Nach dem Einsetzen des externen Fotozellenkontaktes (Eingang 17-18)

schließt sich die Automation automatisch nach fünf Sekunden.

Nicht gebrückt= Funktion nicht aktiviert.

ACHTUNG:

Für jedes Klemmenpaar, an dem ein nicht benutzter NC-Kontakt endet, muss ein Kurzschluss ausgeführt werden, damit die Steuerkarte normal funktioniert. Die Erdungsanlage des Tors muss den gültigen Vorschriften entsprechen. Die Herstellerrma übernimmt keinerlei Haftung für Schäden infolge der Nichtbeachtung der diesbezüglichen Vorschriften.

SCHALTLEISTE – Potenzialfreier Kontakt, normal geschlossener

Off

Kontakt, (Klemme Nr. 15)

Hinweis: wenn nicht verwendet, DIP schalter bleibt auf OFF.

EINGEBAUTER 433,92 MHz FUNKEMPFÄNGER

DEUTSCH

Der Funkempfänger kann bis zu max. 30 Rolling Codes (BUG2R, BUG4R, K-SLIM-RP, T-4RP) erlernen, die beliebig an den beiden Kanälen einzustellen sind. Der erste Kanal steuert die Steuerkarte zur Öffnung der Automatisierung direkt, der zweite Kanal steuert ein Relais für einen im Ausgang potentialfreien NO-Kontakt (Klemmen Nr. 21 und 22, max 24 Vac, 1 A).

ERLERNUNG DER FUNKSTEUERUNGEN P1 = ÖFFNET/SCHLIEßT P2 = 2. Kanal 1_ kurz auf Taste P1 drücken, wenn man einer Funksteuerung die Funktion ÖFFNET/SCHLIEßT

zuordnen will;

2_ die LED DL7 erlischt, um anzuzeigen, dass man sich im Modus Codeerlernung bendet (wird in-

nerhalb von 10 Sekunden kein Code eingegeben, so geht die Steuerkarte aus der Programmierung heraus);

3_ auf die Taste der Funksteuerung drücken, die man benutzen will; 4_ die LED DL7 leuchtet wieder auf, um die erfolgte Speicherung anzuzeigen (andernfalls 10 Sekunden

warten und ab Punkt 1 wiederholen);

5_ wenn man andere Funksteuerungen speichern will, das Verfahren ab Punkt 1 wiederholen, bis zu

max. 30 Sendern;

6_ wenn man die Speicherung am 2. Kanal ausführen will, das Verfahren ab Punkt 1 wiederholen,

aber statt Taste P1 die Taste P2 verwenden;

7_ wenn man den Erlernungsmodus ohne Speichern eines Codes verlassen will, kurz auf Taste P1

oder P2 drücken.

ANMERKUNG: wird die Höchstzahl an Funksteuerungen (Nr. 30) überschritten, so wird die LED DL7 ca. 3 Sekunden lang schnell blinken, ohne eine Speicherung auszuführen.

FERNPROGRAMMIERUNG MITTELS T-4RP und K-SLIM-RP (V 4.X) Mit der neuen Version von Software V 4.X ist es möglich, die Fernselbstlernung der neuen Version von Handsendern T-4RP und K-SLIM-RP (V 4.X) auszuführen, d.h. ohne der Programmierungstasten des Empfängers zu drücken. Es wird genügend sein, einen schon programmierten Handsender im Empfänger zu haben, um die Fernprogrammierung der neuen Handsender zu starten. Die auf den Anleitungen von Handsender T-4RP und K-SLIM-RP (V 4.X) geschriebene Prozedur folgen.

LÖSCHEN VON FUNKSTEUERUNGEN 1_ ca. 3 Sekunden lang auf Taste P1 drücken, um alle ihr zugeordneten Funksteuerungen zu löschen; 2_ die LED DL7 beginnt ein langsames Blinken, um anzuzeigen, das der Modus Löschen aktiviert ist; 3_ Taste P1 3 weitere Sekunden gedrückt halten; 4_ die LED DL7 erlischt ca. 3 Sekunden und leuchtet dann wieder fest auf, um anzuzeigen, dass das

Löschen ausgeführt ist;

5_ das Verfahren ab Punkt 1 an Taste P2 wiederholen, um alle ihr zugeordneten Funksteuerungen

zu löschen;

6_ wenn man den Löschmodus ohne Löschen eines Codes verlassen will, kurz auf Taste P1 oder P2

drücken.

D760M

Page 27

DIAGNOSTICS LED

DL1 - Rot LED für Taste AUF/ZU DL2 - Rot LED für Taste GEHFLÜGEL DL3 - Grün LED für Taste STOPP DL4 - Grün LED für SICHERHEITSLEISTE DL5 - Grün LED für FOTOZELLEN INNEN DL6 - Grün LED für FOTOZELLEN AUS DL7 - Rot LED für Programmierungsangaben des FUNKEMPFÄNGERS und FEHLER

ANZEIGE LED DL7

Immer an = Normaler Betrieb 2-maliges Blinken = Fehler Test Fotozelle 7-maliges Blinken = Fehler: Anschlag nicht eingestellt Schnelles Blinken = Anschlagermittlung aktiv

BETRIEBSSTÖRUNGEN: MÖGLICHE URSACHEN UND ABHILFEN

Kein Start der Automatisierung

a- Mit einem Multimeter prüfen, ob die 230 Vac Versorgung vorhanden ist. b- Prüfen, dass die NC-Kontakte der Steuerkarte effektiv gewöhnlich geschlossen sind (4 grüne

LEDs eingeschaltet); c- Dip 6 (Fotozellentest) auf OFF stellen; d- Die Sicherungen mit dem Multimeter kontrollieren;

Funksteuerung mit wenig Reichweite

a- Prüfen, dass der Anschluss der Masse und des Antennesignals nicht umgekehrt ist; b- Zur Verlängerung des Antennekabels keine Verbindungen ausführen; c- Die Antenne nicht zu niedrig oder durch Mauern oder Pfeiler versteckt installieren; d- Den Zustand der Batterien in der Funksteuerung überprüfen.

Das Tor öffnet sich umgekehrt

Die Anschlüsse der Motoren am Klemmenbrett untereinander umkehren (Klemmen 5 und 7 für Motor Nr. 1; Klemmen 8 und 10 für Motor Nr. 2);

DEUTSCH

GARANTIE: ALLGEMEINE BEDINGUGEN

Die Garantie der Firma TAU hat 24 Monate Gültigkeit ab Kaufdatum (das Datum muss durch eine Quittung oder Rechnung belegt sein). Die Garantie schließt die Reparatur mit kostenlosem Ersatz (ab Werk der Firma TAU: Verpackungsund Transportkosten gehen zu Lasten des Kunden) jener Teile ein, die von TAU anerkannte Fabrikations- oder Materialfehler aufweisen. Im Falle von Eingriffen am Standort des Kunden, auch in der Garantiezeit, hat der Kunde ein “feste Abrufgebühr” für die Reisekosten zum Standort des Kunden und die Arbeitskraft zu zahlen.

Die Garantie wird in folgenden Fällen ungültig:

• wenn der Defekt durch eine Installation verursacht ist, die nicht nach den in jeder Packung

enthaltenen Herstelleranweisungen erfolgte.

• wenn für die Installation der Vorrichtung auch andere Teile als Original-TAU-Komponenten

verwendet wurden.

• wenn die Schäden durch Naturkatastrophen, Handhabungen, Spannungsüberlasten, unkor-

rekte Versorgung, unsachgemäße Reparaturen, falsche Installation oder sonstiges, für das

die Firma TAU keine Verantwortung hat, verursacht sind.

• wenn die regelmäßigen Wartungsarbeiten nicht durch einen Fachtechniker nach den in jeder

Packung enthaltenen Herstelleranweisungen ausgeführt worden sind.

• Verschleiß den Komponenten.

Reparatur oder Ersatz von Teilen während der Garantiezeit führt zu keiner Verlängerung derselben. Bei industrieller, beruicher oder ähnlicher Nutzung hat diese Garantie eine Gültigkeit von 12 Mona-

ten.

D760M

Page 28

DÉCLARATION D’INCORPORATION DU FABRICANT

(conformément à la Directive européenne 2006/42/CE Annexe II.B)

Fabricant : TAU S.r.l.

Adresse : Via E. Fermi, 43

Déclare sous sa propre responsabilité que le produit : Logique électronique de commande réalisé pour le mouvement automatique de : Portails à Battant

pour l’utilisation en milieu : Résidentiel / Intensif

muni de : Récepteur

Modèle : D760M Type : D760M Numéro de série : voir étiquette argentée Appellation commerciale : Logique de commande pour

FRANÇAIS

est réalisé pour être incorporé sur une fermeture (portail à battant) ou pour être assemblé avec d’autres dispositifs an de manœuvrer cette fermeture pour constituer une machine au sens de la Directive Machines 2006/42/CE.

Déclare d’autre part que ce produit est conforme aux exigences essentielles de sécurité des directives CEE sui- vantes :

- 2006/95/CE Directive Basse Tension

- 2004/108/CE Directive Compatibilité Électromagnétique

et, si requis, à la Directive:

- 1999/5/CE Équipements hertziens et équipements terminaux de télécommunication

Le Fabricant déclare également qu’il n’est pas permis de mettre en service l’appareil tant que la machine dans laquelle il sera incorporé ou dont il deviendra composant n’a pas été identiée et que sa conformité aux conditions de la Directive 2006/42/CE n’a pas été déclarée.

monophasés 230V AC

36066 Sandrigo (Vi) ITA LY

deux moteurs

Il s’engage à transmettre, sur demande dûment motivée des autorités nationales, des informations pertinentes sur

les quasi-machines.

Sandrigo, 17/11/2014

Le Représentant légal

_________________________________________

Nom et adresse de la personne autorisée à constituer la documentation technique pertinente :

Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italy

D760M

Loris Virgilio Danieli

Page 29

RECOMMENDATIONS GÉNÉRALES

Le présent manuel est destiné exclusivement au personnel technique qualié pour l’installation.

Aucune information contenue dans ce fascicule ne peut être considérée comme intéressante pour

l’utilisateur nal. Ce manuel est joint à l’armoire de commande D760M, il ne doit donc pas être utilisé

pour des produits différents !

Recommandations importantes :

Couper l’alimentation électrique de l’armoire avant d’y accéder. L’armoire de commande D760M est destinée à la commande d’un motoréducteur électromécanique pour l’automatisation de portails et de portes.

Toute autre utilisation est impropre et donc interdite par les normes en vigueur.

Nous nous devons de rappeler que l’automatisation que vous vous apprêtez à exécuter est classée comme “construction d’une machine” et rentre donc dans le domaine d’application de la Directive Européenne 2006/42/CE (Directive Machines). Cette directive, dans ses grandes lignes, prévoit que :

- l’installation doit être exécutée exclusivement par du personnel qualié et expert ;

- qui effectue l’installation devra procéder au préalable à “l’analyse des risques” de la machine;

- l’installation devra être faite dans les “règles de l’art”, c’est-à-dire en appliquant les normes;

- l’installateur devra remettre au propriétaire de la machine la ”déclaration de conformité”. Il est donc clair que l’installation et les éventuelles interventions de maintenance doivent être effectuées exclusivement par du personnel professionnellement qualié, conformément aux prescriptions

des lois, normes ou directives en vigueur. Dans le projet de ses appareils, TAU respecte les normes applicables au produit (voir la déclaration

de conformité jointe) ; il est fondamental que l’installateur lui aussi, lorsque qu’il réalise l’installation,

respecte scrupuleusement les normes.

Tout personnel non qualié ou ne connaissant pas les normes applicables à la catégorie des “portails et portes automatiques” doit absolument s’abstenir d’effectuer des installations.

Qui ne respecte pas les normes est responsable des dommages que l’installation pourra causer!

Nous conseillons de lire attentivement toutes les instructions avant de procéder à l’installation.

FRANÇAIS

INSTALLATION

Avant de procéder, s’assurer du bon fonctionnement de la partie mécanique. Vérier en outre

que le groupe opérateur a été correctement installé en suivant les instructions correspondantes. Une fois que ces contrôles ont été effectués, s’assurer que l’absorption de l’opérateur ne dépasse pas 3A (pour un fonctionnement correct de l’armoire de commande).

L’INSTALLATION DE L’EQUIPEMENT DOIT ETRE REALISEE “SELON LES REGLES DE L’ART” PAR LE PERSONNEL COMPETENT AYANT LES QUALITES REQUISES PAR LA LOI.

Note : nous rappelons l’obligation de mettre l’installation à la terre et de respecter les normes de sécurité en vigueur dans le pays d’installation.

LA NON OBSERVATION DES INSTRUCTIONS POURRAIT COMPROMETTRE LE BON FONCTIONNEMENT DE L’APPAREILLAGE ET CREER UN DANGER POUR LES PERSONNES, PAR CONSEQUENT LA MAISON DECLINE TOUTE RESPONSABILITE POUR D’EVENTUELLES DETERIORATIONS DUES A UNE UTILISATION NON APPROPRIEE OU NON CONFORME AU MODE D’EMPLOI.

D760M

Page 30

CARTE DE COMMANDE POUR DEUX MOTEURS MONOPHASÉS 230V AC

La carte D760M est dotée de contrôle électronique des dispositifs de sécurité (photocellules) ; ce contrôle est effectué uniquement sur la photocellule extérieure en coupant et en rétablissant l’alimen-

tation, de sorte que le microprocesseur de la logique de commande contrôle que le relais a effectué

un échange sans problèmes. Si ce n’est pas le cas, par sécurité la logique de commande se bloque.

• LOGIQUE AVEC MICROPROCESSEUR

• LED D’AUTODIAGNOSTIC

• PROTECTION ENTRÉE LIGNE PAR FUSIBLE

• LIMITEUR DE COUPLE ÉLECTRONIQUE INCORPORÉ

• VÉRIFICATION DES SYSTÈMES DE SÉCURITÉ

• FONCTION “ENTRÉE PÉTONS”

• CIRCUIT DE CLIGNOTEMENT INCORPORÉ

• RÉCEPTEUR RADIO 433,92 MHz INTÉGRÉ À 2 CANAUX (CH)

• FONCTION “RALENTISSEMENT” EN OUVERTURE ET EN FERMETURE

ATTENTION :

- Ne pas utiliser les câbles unilaires (à conducteur unique), par exemple ceux des interphones, an d’éviter les coupures sur la ligne et les faux contacts ;

- Ne pas réutiliser les anciens câbles préexistants.

ESSAI

Une fois que la connexion a été effectuée :

FRANÇAIS

• Les Leds vertes doivent toutes être allumées (elles correspondent chacune à une entrée Normalement Fermée).

• Elles ne s’éteignent que lorsque les securites auxquelles elles sont associées sont actives.

• Les Leds rouges doivent être toutes éteintes (elles correspondent chacune à une entrée Norma- lement Ouverte). Elles ne s’allument que lorsque les commandes auxquelles elles sont associées

sont actives.

• La Led rouge DL7 doit être toujours allumé (indique l’état logique de la carte de commande, voir sect. “Diagnostics Led”).

CARACTÉRISTIQUES TECHNIQUES

Alimentation carte 230V AC - 50Hz Puissance nominal 600 W ca.

Fusible rapide protection ligne d’alimentation primaire (F1 - 5 x 20) F 3,15 A Tension circuits d’alimentation moteur 230V AC Tension d’alimentation circuits dispositifs auxiliaires 24V AC Fusible rapide protection ligne 24 Vca (F2 - 5 x 20) F 500 mA Tension d’alimentation circuits logiques 5V DC

Température de fonctionnement -20°C à + 55 °C

Indice de protection de l’armoire IP43

CONNEXIONS AU BORNIER

Légende :

N.F. = Normalement Fermé - N.O. = Normalement Ouvert

Bornes Function Description

1 - 2 ALIMENTATION

3 - 4 CLIGNOTANT

5 - 6 - 7 MOTEUR M1

entrée ALIMENTATION 230 Vca 50Hz monophasée; 1= PHASE, = TERRE, 2= NEUTRE;

sortie CLIGNOTANT 230 Vca, 20 W max. Le signal fourni est déjà opportunément modulé pour l’utilisation directe. La fréquence de clignotement est double en phase de fermeture;

sortie alimentation moteur 1 (moteur qui ouvre le battant du portail

avec la serrure électrique), 230 Vca, max. 300 W. 5=FERME, 6=COMMUN, 7=OUVRE.

Note : connecter le condensateur entre les bornes 5 et 7 ;

D760M

Page 31

8 - 9 - 10 MOTEUR M2

11 - 12 OUVRE/FERME

11 - 13 PIÈTON

11 - 14 STOP

15 - 18

16 - 18

17 - 18

19 - 20

21 - 22

23 - 24

25 - 27 PHOTOCELL TX

26 - 27 AUX

28 - 29 ANTENNE entrée ANTENNE (MASSE=28, SIGNAL=29);

BORD

SENSIBLE

PHOTOCELLULES

INTERNES

PHOTOCELLULES

EXTERNES

SERRURE

ELECTRIQUE

2° CANAL

RADIO

VOYANT PORTAIL

OUVERT

sortie alimentation moteur 2, 230 Vca, max. 300 W. 8=FERME, 9=COMMUN, 10=OUVRE.

Note : connecter le condensateur entre les bornes 8 et 10 ;

entrée touche OUVRE/FERME (contact normalement ouvert) ; pour le mode d’emploi voir le fonction de dip-switches n° 2 et 3. (11=COMMUN);

entrée contact N.O. touche PIÉT. - Commande l’ouverture et la fermeture partielles du moteur 1 et est réglée dans le fonctionnement par le dip-switches 2 et 3 (11=COMMUN) ;

entrée touche STOP (contact normalement fermé) ; son intervention provoque l’arrêt de l’automatisme. À la commande successive, l’automatisme effectue une manœuvre opposée à la précédente. (11=COMMUN); Mettre en pont les bornes si non utilisées.

entrée BORD SENSIBLE (Contact libre de potentiel, contact normalement fermé, dip 10 OFF) ou BORD SENSIBLE RÉSISTIF 8,2 KΩ (dip 10 ON). Fonctionne seulement durant la phase d’ouverture et provoque l’arrêt momentané de l’automatisme et une refermeture partielle de ce dernier d’environ 20 cm, en libérant ainsi l’éventuel obstacle. (18=COMMUN). Mettre en pont les bornes si non utilisées.

Entrée PHOTOCELLULES ou DISPOSITIFS DE SÉCURITÉ INTERNES a l’automatisme (contact Normalement Fermé); 18 = COMMUN. Leur intervention, en phase d’ouverture, provoque l’arrêt temporaire de l’automatisme jusqu’à l’élimination de l’obstacle détecté ; en phase de fermeture, elle provoque l’arrêt suivi de la réouverture totale de l’automatisme. Mettre en pont les bornes si non utilisées.

Entrée PHOTOCELLULES ou DISPOSITIFS DE SÉCURITÉ EXTERNES a l’automatisme (contact Normalement Fermé) ;

18 = COMMUN. Leur intervention, efcace seulement en phase de

fermeture, provoque l’arrêt suivi de la réouverture totale de l’automatisme. Mettre en pont les bornes si non utilisées.

Note: l’émetteur de la photocellule doit toujours être alimenté par les bornes 25 - 27, dans la mesure où c’est sur lui que

s’effectue la vérication du système de sécurité (FOTOTEST),

donc sans cette connexion, la logique de commanbde n’acceptera aucune commande d’ouverture. Pour éliminer la véri-

cation du système de sécurité mettre le dip-switch n°6 en

position OFF.

sortie alimentation SERRURE ÉLECTRIQUE 12 Vca max. 15 W ;

contact 2° CANAL RADIO ; modalité de sortie sélectionnable avec les Dip 7 - 8 ;

Note : pour le branchement d’autres dispositifs au deuxième

canal du récepteur radio (éclairage de zone, actionnement de pompes ou des charges lourdes), utilisez un relais auxiliaire.

sortie VOYANT PORTAIL OUVERT ; 24 V ac, max. 3W ; le voyant clignote avec la même fréquence que le clignotant pendant toute la course en ouverture et en fermeture puis reste allumé si le portail est ouvert et éteint, quand la phase de fermeture est terminée ;

Sortie alimentation 24 Vac photocellule TX extérieure pour la vérication des dispositifs de sécurité. (connecter uniquement la photocellule TX extérieure) max. 2 émetteurs photocellules ;

Sortie 24Vac, 10W pour l’alimentation de photocellules, récepteurs extérieurs, etc.

FRANÇAIS

RÉGLAGES LOGIQUES

TRIMMER

réglage retard deuxième moteur: en fermeture de 0 à 30 secondes environ (en plus du

R. ANTA

temps mémorisé automatiquement par la carte pendant la procédure de SETUP), en ouverture de 0 à 6 s env. (en plus du temps mémorisé automatiquement par la carte pendant la procédure de SETUP);

D760M

Page 32

réglage du couple du moteur 1 (vantail 1). Régler le trimmer pour obtenir une pouce du portail apte à assurer le fonctionnement, avec soin de ne pas dépasser celle autorisée

FR. M1

par les normes en vigueur (EN 12453). En tournant le trimmer dans le sens des aiguilles d’un montre (+) on augmente le couple moteur, à l’inverse, en tournant le trimmer en

sens inverse (-), le couple moteur diminue.

réglage du couple du moteur 2 (vantail 2). Régler le trimmer pour obtenir une pouce du

portail apte à assurer le fonctionnement, avec soin de ne pas dépasser celle autorisée

FR. M2

par les normes en vigueur (EN 12453). En tournant le trimmer dans le sens des aiguilles d’un montre (+) on augmente le couple moteur, à l’inverse, en tournant le trimmer en

sens inverse (-), le couple moteur diminue.

CH. AUTO réglage temps de refermeture automatique de 2 à 120 secondes. NOTE:

en tournant les trimmers dans le sens des aiguilles d’une montre, les réglages augmentent, et vice versa en les tournant dans le sens contraire, ils diminuent.

PROCÉDURE DE PROGRAMMATION DE LA COURSE (SETUP)

Brancher à la sortie AP / CH de la centrale de commande, un sélecteur à clé ou un bouton-poussoir

avec le contact normalement ouvert. Donc pour régler la course des vantaux, effectuer le réglage

suivant (si la programmation de l’émetteur a été déjà effectuée, on le peut utiliser pour commander

la procédure):

PORTAIL 2 VANTAUX - DIP 4 ON (ralentissement établi) :

1 Appuyer sur la touche pendant 5 secondes et en même temps appuyer en continu pendant au

moins 5 secondes les poussoirs P1 e P2 pour activer la procédure ; 2 Le led DL7 commence à clignoter rapidement pour indiquer que la procédure est active ; 3 Appuyer sur AP/CH (ou la télécommande), les 2 vantaux s’ouvrent ;

FRANÇAIS

4 Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), les 2 vantaux

s’arrêtent ; 5 Appuyer sur AP/CH (o la télécommande), le vantail 2 se pose en fonction “course rapide” de

fermeture ; 6 Appuyer sur AP/CH à l’endroit souhaité pour commencer le ralentissement ;

Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 2 complétée) ; 8 Appuyer sur AP/CH, le vantail 1 se pose en fonction “course rapide” de fermeture ; 9 Appuyer sur AP/CH à l’endroit souhaité pour commencer le ralentissement ;

Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 1 complétée) ; 11 Le led DL7 arrête de clignoter à intermittence pour rester xe tout de suite après (les informa-

tions ont étés établies et mémorisées correctement).

PORTAIL 1 VANTAIL - DIP 4 ON (ralentissement établi) :

1 Appuyer sur la touche pendant 5 secondes et en même temps appuyer en continu pendant au

s’arrête ; 5 Appuyer 4 fois sur AP/CH, le vantail se pose en fonction “course rapide” de fermeture ; 6 Appuyer sur AP/CH à l’endroit souhaité pour commencer le ralentissement ; 7 Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail complétée) ; 8 Le led DL7 arrête de clignoter à intermittence pour rester xe tout de suite après (les informa-

tions ont étés établies et mémorisées correctement).

PORTAIL 2 VANTAUX - DIP 4 OFF (ralentissement désactivé) :

1 Appuyer en continu pendant au moins 5 secondes sur les poussoirs P1 e P2 pour activer la

procédure ; 2 Le led DL7 commence à clignoter rapidement pour indiquer que la procédure est active ; 3 Appuyer sur AP/CH (ou la télécommande), les 2 vantaux s’ouvrent ; 4 Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), les 2 vantaux

s’arrêtent ; 5 Appuyer sur AP/CH (o la télécommande), le vantail 2 se pose en fonction “course rapide” de

fermeture ;

Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 2 complétée) ; 7 Appuyer sur AP/CH, le vantail 1 se pose en fonction “course rapide” de fermeture ; 8

Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 1 complétée) ; 9 Le led DL7 arrête de clignoter à intermittence pour rester xe tout de suite après (les informa-

tions ont étés établies et mémorisées correctement).

D760M

Page 33

PORTAIL 1 VANTAIL - DIP 4 OFF (ralentissement désactivé) :

1 Appuyer en continu pendant au moins 5 secondes sur les poussoirs P1 e P2 pour activer la

procédure ; 2 Le led DL7 commence à clignoter rapidement pour indiquer que la procédure est active; 3 Appuyer sur AP/CH (ou la télécommande), le vantail s’ouvre; 4 Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), le vantail

s’arrête ; 5 Appuyer 3 fois sur AP/CH, le vantail se pose en fonction “course rapide” de fermeture ; 6 Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail complétée); 7 Le led DL7 arrête de clignoter à intermittence pour rester xe tout de suite après (les informa-

tions ont étés établies et mémorisées correctement).

Notes :

- pendant la procédure de SETUP tous les dispositifs de securité sont désactivés.

- À n’importe quel moment à moyen de l’arrivée STOP on peut arrêter la fonction de la course. La procédure reste active et il est possible de revenir du point 1;

- Avec le Led DL7 qui clignote, la procédure s’efface en appuyant en même temps les poussoirs P1 et P2 pour un temps supérieur à 5 secondes.

- Nous recommandons d’établir un temps de quelque seconde supérieur au nécessaire an

d’assurer l’ouverture/fermeture complète des vantaux.

DIP SWITCH

après l’ouverture totale, la fermeture du portail est automatique

FERMETURE

AUTOMATIQUE

après l’écoulement du temps sélectionné sur le trimmer T.C.A.;

Off la refermeture automatique est exclue;

quand l’automatisme fonctionne, une séquence de commandes d’ouverture/fermeture induit le portail à une OUVERTURE-FER-

METURE-OUVERTURE-FERMETURE etc ( voir également dip-

2 2 / 4 TEMPS

switch 3);

dans les mêmes conditions, la même séquence de commandes

Off

induit le portail à une OUVERTURE-STOP-FERMETURE-STOP-

OUVERTURE-STOP (fonction pas-à-pas); le portail ignore les commandes de fermeture durant l’ouverture.

3 NO REVERSE

(NO REVERSE); le portail se comporte suivant la séquence établie par le dip-switch

Off

n°2;

la fonction ralentissement est activée et peut être réglée en agis-

4 RALENTISSEMENT

sant sur le trimmer RALL. (voir « PROCÉDURE DE RÉGLAGE DU RALENTISSEMENT »);

Off la fonction ralentissement est exclue ;

5 PRE-CLIGNOT.

On la fonction de préclignotement est activée; Off la fonction de préclignotement est désactivée; On la fonction «contrôle des photocellules» est activée ;

6 FOTOTEST

la fonction «contrôle des photocellules» est désactivée. N.B. : à

Off

employer quand on n’utilise pas les photocellules ;

7 - 8 fonctionnement 2e CANAL RADIO (bornes n° 21 - 22);

Dip 7 Dip 8 Fonction

Contact portail ouvert : le contact s’active à l’ouverture du portail, reste actif

OFF OFF

durant le temps d’ouverture, durant le TCA et durant la refermeture. Il se désactive une fois que le portail a complété la fermeture.

OFF ON

ON OFF

ON ON

Fonction bistable active : à l’impulsion de la radiocommande, le contact s’active et reste actif jusqu’à l’impulsion successive.

Fonction monostable active 2 s : à l’impulsion de la radiocommande, le contact s’active et reste actif pendant 2 s.

Fonction monostable active 180 s : à l’impulsion de la radiocommande, le contact s’active et reste actif pendant 180 s.

FRANÇAIS

D760M

Page 34

la fonction « coup de bélier » est activée ; Elle permet le déclen-

PETIT PONT J1

Circuité= suite à l’intervention du contact photocellule externe (entrée 17 - 18), l’automatisme se

Pas circuitè= fonction désactivée.

ATTENTION:

Pour chaque paire de bornes aboutissant à un contact NF qui n’est pas utilisé, il faut effectuer un court-circuit pour pouvoir garantir le fonctionnement normal de l’armoire de commande. L’installation de mise à la terre de la porte basculante, du portail ou du volet doit être conforme aux normes en vigueur. Le Constructeur décline toute responsabilité pour les dommages dérivant de l’éventuelle non-observation des prescriptions.

COLP DE

BÉLIER

SELECTION

BORD SENSIBLE

ferme automatiquement au bout de 5 secondes ;

chement de la serrure électrique (à utiliser uniquement s’il y a une serrure électrique) ;

Off la fonction « coup de bélier » est exclue ; On BORD SENSIBLE RÉSISITIF (borne n°15) ;

BORD SENSIBLE – Contact libre de potentiel, contact normale-

Off

ment fermé (borne n°15) ;

Remarque: s’il n’est pas utilisé, maintenir le dip sur OFF.

RÉCEPTEUR RADIO 433,92 MHz INTÉGRÉ

Le récepteur radio peut apprendre jusqu’à un max. de 30 codes rolling code (BUG2R, BUG4R, K-

SLIM-RP, T-4RP) à paramétrer librement sur deux canaux.

Le premier canal commande directement la carte de commande pour l’ouverture de l’automatisme ;

FRANÇAIS

le deuxième canal commande un relais pour un contact à vide N.O. en sortie (bornes 21 et 22, max. 24 Vca, 1 A).

APPRENTISSAGE ÉMETTEUR P1 = OUVRE/FERME P2 = 2e canal 1_ presser rapidement la touche P1 si l’on souhaite associer un émetteur à la fonction OUVRE/

FERME ;

2_ la led DL7 s’éteint pour indiquer le mode d’apprentissage des codes (si aucun code n’est introduit

dans les 10 secondes, la carte sort du mode de programmation) ;

3_ presser la touche de l’émetteur que l’on souhaite utiliser ; 4_ la led DL7 se rallume pour signaler que le code a été mémorisé (si ce n’est pas le cas, attendre

10 secondes et répéter la procédure à partir du point 1) ;

5_ si l’on souhaite mémoriser d’autres émetteurs, répéter la procédure à partir du point 1 jusqu’à un

maximum de 30 émetteurs ;

6_ si l’on souhaite effectuer la mémorisation sur le 2e canal, répéter la procédure à partir du point 1

en utilisant la touche P2 au lieu de la touche P1 ;

7_ si l’on souhaite sortir du mode d’apprentissage sans mémoriser un code, presser brièvement la

touche P1 ou la touche P2.

Note : en cas de dépassement du nombre maximum d’émetteurs (30), la led DL7 commencera à clignoter rapidement pendant environ 3 secondes sans toutefois effectuer la mémorisation.

PROGRAMMATION RECULÉ PAR T-4RP et K-SLIM-RP Avec la nouvelle version de logiciel V 4.X il est possibile d’effectuer l’apprentissage reculé de la dernière version des émetteurs T-4RP et K-SLIM-RP (V 4.X), c’est-à-dire sans appuyer sur les poussoires de

programmation du récepteur. Il faudra seulement utiliser un émetteur déjà programmé sur le récepteur pour pouvoir ouvrir la procédure de programmation reculée des nouveaux émetteurs. Suivre la procédure mentionnée sur les

notices techniques concernant l’émetteur T-4RP et K-SLIM-RP (V 4.X).

EFFACEMENT ÉMETTEURS

1_ maintenir enfoncée pendant environ 3 secondes la touche P1 pour effacer tous les émetteurs qui

lui sont associés ;

2_ la led DL7 commence à clignoter lentement pour indiquer que le mode d’effacement est activé ; 3_ maintenir de nouveau la touche P1 enfoncée pendant 3 secondes ; 4_ la led DL7 s’éteint pendant environ 3 secondes puis se rallume sans plus s’éteindre pour indiquer

que l’effacement a été fait ;

5_ reprendre la procédure à partir du point 1 en utilisant la touche P2 pour effacer tous les émetteurs

qui lui sont associés ;

6_ si l’on souhaite sortir du mode d’effacement sans mémoriser un code, presser brièvement la touche

P1 ou la touche P2.

D760M

Page 35

DIAGNOSTICS LED

DL1 - Rouge led de signalisation touche OUVRE/FERME DL2 - Rouge led de signalisation touche PIÉTON DL3 - Vert led de signalisation touche STOP DL4 - Vert led de signalisation BORD SENSIBLE DL5 - Vert led de signalisation PHOTOCELLULE INTERNE DL6 - Vert led de signalisation PHOTOCELLULE EXTERNE DL7 - Rouge led de signalisation programmation RADIOCOMMANDES et ERREURS

SIGNALISATION LED DL7

Toujours allumé = fonctionnement régulier 2 clignotements = erreur test photocellule 7 clignotements = erreur course pas établie Clignotements rapides = procédure mémorisation course en fonction

PROBLÈMES DE FONCTIONNEMENT : CAUSES POSSIBLES ET REMÈDES

L’automatisme ne démarre pas

a- Vérier avec l’instrument (Multimètre) la présence de l’alimentation 230 Vca ; b- Vérier que les contacts N.F. de la carte sont effectivement normalement fermés (4 led vertes

allumées) ; c- Mettre le dip-switch 4 (fonction horloge) sur ON, le dip-switch 5 (phototest) sur OFF ; d- Contrôler avec l’instrument (Multimètre) que les fusibles sont intacts.

La portée de la radiocommande est faible

a- Contrôler que la connexion de la masse et du signal de l’antenne n’est pas inversée ; b- Ne pas effectuer d’épissures pour prolonger le câble de l’antenne ; c- Ne pas installer l’antenne dans des positions basses ou cachées par la maçonnerie ou par le

pilier ; d- Contrôler l’état des piles de la radiocommande.

Le portail s’ouvre dans le sens contraire

Intervertir les connexions du moteur sur le bornier (bornes 5 et 7 pour le moteur 1 ; bornes 8 et 10 pour le moteur 2).

FRANÇAIS

GARANTIE: CONDITIONS GÉNÉRALES

La garantie TAU a une durée de 24 mois à compter de la date d’achat des produits (le document scal de vente, ticket de caisse ou facture). La garantie comprend la réparation avec remplacement gratuit (départ usine TAU: frais d’emballage

et de transport à la charge du client) des parties qui présentent des défauts de fabrication ou des vices de matériau reconnus par TAU.

En cas d’intervention à domicile, y compris dans la période couverte par la garantie, l’utilisateur est tenu de verser le “Forfait d’intervention” correspondant au coût du déplacement à domicile, plus la main d’œuvre.

La garantie n’est plus applicable dans les cas suivants :

• Si la panne est provoquée par une installation qui n’a pas été effectuée suivant les instructions

fournies par le constructeur et présentes à l’intérieur de chaque emballage.

• Si l’on n’a pas utilisé que des pièces originales TAU pour l’installation de l’automatisme.

• Si les dommages sont causés par des calamités naturelles, des actes de malveillance, une

surcharge de tension, une alimentation électrique incorrecte, des réparations impropres, une

installation erronée ou d’autres causes non imputables à TAU.

• Si l’automatisme n’a pas été soumis aux maintenances périodiques de la part d’un technicien

spécialisé selon les instructions fournies par le constructeur à l’intérieur de chaque emballage.

• Usure des composants.

La réparation ou le remplacement des pièces durant la période de garantie ne comporte pas le pro-

longement de la date d’expiration de la garantie en question. Dans le cas d’un usage industriel ou professionnel ou similaire, la garantie est valable 12 mois.

D760M

Page 36

DECLARACIÓN DE INCORPORACIÓN DEL FABRICANTE

(de acuerdo con la Directiva Europea 2006/42/CE Adj. II.B)

Fabricante: TAU S.r.l.

Dirección: Via E. Fermi, 43

Declara bajo su propia responsabilidad que el producto: Central electrónica de control fabricado para el movimiento automático de: Puertas Batientes para uso en ambiente: Residencial / Comunidades equipado con: Radioreceptor

Modelo: D760M Tipo: D760M Número de serie: véase etiqueta plateada Denominación comercial: Panel de mandos para dos motores

Se ha realizado para incorporarlo a un cierre (puerta batiente) o para montarlo con otros dispositivos con el objetivo

de desplazar el cierre y formar una máquina de acuerdo con la Directiva Máquinas 2006/42/CE.

Declara también que este producto cumple con los requisitos esenciales de seguridad de las siguientes ulteriores

ESPAÑOL

directivas CEE:

- 2006/95/CE Directiva Baja Tensión

- 2004/108/CE Directiva Compatibilidad Electromagnética

y, donde es necesario, con los de la Directiva:

- 1999/5/CE Equipos radioeléctricos y equipos terminales de telecomunicación

Declara además que no está permitido poner en servicio la maquinaria hasta que la máquina en la que se

incorporará o de la que se convertirá en componente se haya identicado y se haya declarado la conformidad a las condiciones de la Directiva 2006/42/CE.

monofásicos 230V AC

36066 Sandrigo (Vi) ITA LY

Se compromete a transmitir, si las autoridades nacionales así lo solicitarán de forma motivada, informaciones referentes a las casi-máquinas.

Sandrigo, 17/11/2014

El representante legal

_________________________________________

Nombre y dirección de la persona autorizada a entregar la documentación técnica pertinente:

Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italia

D760M

Loris Virgilio Danieli

Page 37

ADVERTENCIAS

Este manual está destinado sólo al personal técnico cualicado para la instalación. Ninguna información contenida en este manual puede ser considerada interesante para el usuario nal. Este manual acompaña a la central D760M; por lo tanto, ¡no debe utilizarse para otro tipo de pro-

ducto!

Advertencias importantes:

Corte la alimentación de red a la tarjeta antes de acceder a ella.

La central D760M está destinada al accionamiento de un motorreductor electromecánico para la automatización de cancelas, puertas y portones.

Cualquier otro uso es considerado inadecuado y, por consiguiente, está prohibido por las normativas

vigentes. Es nuestro deber recordarle que la automatización que está por realizar está clasicada como «construcción de una máquina» y, por consiguiente, entra dentro del campo de aplicación de la directiva

europea 2006/42/CE (Directiva de máquinas).

Dicha normativa, en los puntos fundamentales, prevé que:

- la instalación debe ser efectuada sólo por personal cualicado y experto;

- la persona que efectúe la instalación deberá analizar preventivamente los riesgos de la máquina;

- la instalación deberá ser hecha según las reglas del arte, es decir aplicando las normas;

- por último, habrá que expedir al dueño de la máquina la «declaración de conformidad». Por consiguiente, es evidente que la instalación y los posibles trabajos de mantenimiento deben ser efectuados por personal cualicado, de acuerdo con cuanto previsto por las leyes, normas y directivas vigentes. Durante el diseño de sus equipos, TAU respeta las normativas aplicables al producto (véase la decla-

ración de conformidad adjunta); también es fundamental que el instalador, al realizar la instalación,

respete escrupulosamente las normas.

Personal no cualicado, o que no conozca las normativas aplicables a la categoría de las «cancelas

y puertas automáticas», debe abstenerse de efectuar instalaciones.

¡Quien no respeta las normativas es responsable de los daños que la instalación podría provocar!

Se aconseja leer con atención todas las instrucciones antes de proceder con la instalación.

ESPAÑOL

INSTALACIÓN

Antes de continuar, asegúrese de que la parte mecánica funcione bien. También controle que el grupo motorreductor esté instalado correctamente siguiendo las instrucciones respectivas.

Una vez concluidos los controles, verique que l’absorción del motorreductor no supere 3A

(para un funcionamiento correcto del quadro de mandos).

LA INSTALACIÓN DEL EQUIPO DEBE SER HECHA CORRECTAMENTE POR PERSONAL QUE REÚNA LOS REQUISITOS DISPUESTOS POR LA LEY.

Nota: se recuerda que es obligatorio conectar a tierra el equipo y respetar las normas de seguridad vigentes en cada país.

LA INOBSERVANCIA DE LAS INSTRUCCIONES ANTEDICHAS PUEDE PERJUDICAR EL FUNCIONAMIENTO CORRECTO DEL EQUIPO Y CONSTITUIR UN PELIGRO PARA LAS PERSONAS; EL “FABRICANTE” NO SE CONSIDERA RESPONSABLE POR POSIBLES PROBLEMAS DE FUNCIONAMIENTO Y DAÑOS QUE DE ELLOS SE DERIVEN.

D760M

Page 38

TARJETA DE MANDO PARA DOS MOTERES MONOFÁSICOS 230V AC

La tarjeta de mando D760M posee un control electrónico de los dispositivos de seguridad (fotocélulas) ; tal vericación se hace sólo sobre la fotocélula externa, cortando y restableciendo la alimentación, de modo que el microprocesador de la centralita controle que el relé haya efectuado una conmutación sin problemas. Si así no fuera, la centralita se bloquea por razones de seguridad.

• LÓGICA CON MICROPROCESADOR

• LEDS DE AUTODIAGNÓSTICO

• PROTECCIÓN ENTRADA LÍNEA CON FUSIBLE

• LIMITADOR DE PAR INCORPORADO

• VERIFICACIÓN ELECTRÓNICA DISPOSITIVOS DE SEGURIDAD

• FUNCIÓN “ENTRADA PEATONES”

• CIRCUITO DE LUZ INTERMITENTE INCORPORADO

• RADIORRECEPTOR DE 433,92 MHz INTEGRADO DE 2 CANALES (CH)

• FUNCIÓN “DECELERACIÓN” EN APERTURA Y EN CIERRE

ATENCIÓN:

- no utilizen cables monoconductores (como por ejemplo los del interfono) para evitar interrupciones en la linea y falsos contactos;

- no utilizen cables viejos preexistentes.

ENSAYO

Una vez concluida la conexión:

• Todos los Leds verdes deben estar encendidos (cada uno corresponde a una entrada Normalmente Cerrada).

• Se apagan sólo cuando están activas las seguridades a las cuales están asociados.

• Todos los Leds rojos deben estar apagados (cada uno corresponde a una entrada Normalmente

Abierta) se encienden sólo cuando están activos los mandos a los cuales están asociados.

• El Led rojo DL7 debe ser siempre encendido (señala el estado lógico de la tarjeta de mando, véase sección “Diagnostics Led”).

ESPAÑOL

CARACTERÍSTICAS TÉCNICAS

Alimentación tarjeta 230V AC - 50Hz Potencia nominal 600 W ca.

Fusible rápido de protección línea de alimentación primaria (F1 - 5x20)

Tensión circuitos alimentación motor 230V AC Tensión alimentación circuitos dispositivos auxiliares 24V AC Fusible rápido de protección línea 24 V ca (F2 - 5x20) F 500 mA Tensiones alimentaciones circuitos lógicos 5V DC Temperatura de funcionamiento -20°C ÷ + 55 °C Grado de protección de la caja IP43

F 3,15 A

CONEXIONES AL TERMINAL DE CONEXIONES

Leyenda:

N.C. = Normalmente Cerrado - N.A. = Normalmente Abierto

Bornes Función Descripción

1 - 2 ALIMENTACIÓN

3 - 4

5 - 6 - 7 MOTOR M1

8 - 9 - 10 MOTOR M2

LUZ

INTERMITENTE

entrada ALIMENTACIÓN 230 V ca 50Hz monofásica; 1= FASE, = TIERRA, 3= NEUTRALE;

salida LUZ INTERMITENTE 230 V ca, 20 W máx. La señal sumi-

nistrada ya está modulada para el uso directo. La frecuencia de

destello es doble durante el cierre;

salida alimentación motor 1 (motor que abre la hoja de la cancela

con cerradura eléctrica), 230 Vac, máx. 300 W. 5=CIERRA, 6=COMÚN, 7=ABRE.

Nota: conecte el condensador entre los bornes 5 y 7;

salida alimentación motor 2, 230 Vac, máx. 300 W. 8=CIERRA, 9=COMÚN, 10=ABRE.

Nota: conecte el condensador entre los bornes 8 y 10;

D760M

Page 39

11 - 12 ABRE/CIERRA

11 - 13 PEATÓNAL

11 - 14 STOP

15 - 18

16 - 18

17 - 18

19 - 20

21 - 22

23 - 24

25 - 27

26 - 27 AUX

28 - 29 ANTENA entrada ANTENA (TIERRA=28, SEÑAL=29);

BORDE

SENSIBLE

FOTOCÉLULAS

INTERNAS

PHOTOCELLULES

EXTERNAS

CERRADURA

ELÉCTRICA

2° CANAL

RADIO

PILOTO

CANCELA

ABIERTA

TRANSMISORES

FOTOCÉLULAS

entrada botón ABRIR/CERRAR (contacto normalmente abierto); para los modos de uso, véanse la funcione de los dip-switches n° 2 y 3 (11=COMÚN);

entrada contacto N.A. botón PEATÓN – Controla la apertura y el cierre total del motor 1 y su funcionamiento está regulado por los dip-switches 2 y 3 (11=COMÚN);

entrada botón STOP (contacto normalmente cerrado); su accionamiento provoca la parada de la automatización. Al mando siguiente, la automatización ejecuta una maniobra opuesta a la anterior. (11=COMÚN); Hacer un puente entre los bornes si no se utilizan.

entrada BORDE SENSIBLE (Contacto libre de potencial, contacto normalmente cerrado, dip 10 OFF) o BORDE SENSIBLE RESIS-

TIVO 8,2 KΩ (dip 10 ON);

Funciona sólo durante la etapa de apertura y provoca la parada momentánea de l’automatismo y su cierre parcial por alrededor de 20 cm así liberando el posible obstáculo. Hacer un puente entre los bornes si no se utilizan. (18=COMÚN)

Entrada FOTOCÉLULAS O DISPOSITIVOS DE SEGURIDAD SITUADOS AL INTERNO respecto de l’automatismo (contacto Normalmente Cerrado); 18 = COMÚN. Su accionamiento, durante la apertura, provoca el paro momentáneo de l’automatismo hasta que se elimina el obstáculo detectado; durante el cierre, provoca el paro seguido por la apertura total de l’automatismo. Hacer un puente entre los bornes si no se utilizan.

Entrada FOTOCÉLULAS O DISPOSITIVOS DE SEGURIDAD SITUADOS AL EXTERNO respecto de l’automatismo. (contacto Normalmente cerrado); 18 = COMÚN. Su accionamiento, durante el cierre, provoca el paro seguido por la apertura total de l’automatismo. Hacer un puente entre los bornes si no se utilizan.

Nota: el transmisor de la fotocélula tiene que estar alimentado siempre por los bornes 25 - 27, ya que la vericación del sistema de seguridad (FOTOTEST) se efectúa sobre el transmi-

sor y, por lo tanto, sin esta conexión la centralina no aceptará ninguna orden de apertura. Para eliminar la vericación del sistema de seguridad es necesario situar el dip-switch n° 6 en posición OFF.

salida alimentación CERRADURA ELÉCTRICA 12 Vac máx. 15 W;

contacto 2° CANAL RADIO; modalidad de salida seleccionable mediante los Dip 7 - 8;

Atención: utilizar un relé auxiliar para conectar el mando de la

luz u otras cargas al 2. canal radio.

salida PILOTO CANCELA ABIERTA; 24 V ac, máx 3W; el piloto se ilumina con la misma frecuencia que la luz intermitente durante todo el recorrido en apertura y en cierre para permanecer encendida si la

cancela está abierta y apagada cuando naliza la fase de cierre;

Salida alimentación 24 Vac fotocélula transmisor externa para veri-

cación de los dispositivos de seguridad (conecte sólo la fotocélula

TX externa) máx. 2 transmisores fotocélulas; Salida 24Vac, 10W para la alimentación de fotocélulas, receptores

externos, etc.

ESPAÑOL

AJUSTES LÓGICOS

TRIMMER

ajuste retraso segundo motor en cierre de 0 a 30 seg. aprox. (además del tiempo que la

R. ANTA

tarjeta calcula automáticamente durante el procedimiento de SETUP), en apertura de 0 a 6 seg. aprox. (además del tiempo que la tarjeta calcula automáticamente durante el procedimiento de SETUP);

D760M

Page 40

Ajuste par motor 1 (hoja 1). Ajustar el potenziometro hasta obtener un empuje suciente,

FR. M1

cuidando que no se supere la fuerza consentida por las normas vigentes (EN12453). Girando el potenciometro en sentido horario (+) el par sube, en cuanto irando el po-

tenciometro en sentido antihorario (-) el par baja.

Ajuste par motor 2 (hoja 2). Ajustar el potenziometro hasta obtener un empuje suciente,

FR. M2

cuidando que no se supere la fuerza consentida por las normas vigentes (EN12453). Girando el potenciometro en sentido horario (+) el par sube, en cuanto irando el po-

tenciometro en sentido antihorario (-) el par baja.

CH. AUTO Regulación del tiempo de cierre automático desde 2 a 120 segundos.

NOTA:

girando los TRIMMERs hacia la derecha se aumentan las regulaciones; por el contrario, girándolos hacia la izquierda, se disminuyen.

PROGRAMACIÓN DE RECORRIDO (SETUP)

Si ya se memorizó un emisor, se le puede utilizar para programar el recorrido; de otra forma, conectar a la salida AP/CH del cuadro un selector de llave o un pulsador NO (normalmente abierto), y seguir

estos pasos:

PUERTA 2 HOJAS - DIP 4 en ON (paro suave activado):

1 presionar y mantener oprimidos durante 5 segundos los pulsadores P1 y P2 para iniciar la

programación; 2 el LED DL7 empieza a parpadear rapidamente (programación activa); 3 presionar AP/CH (o una tecla del emisor), las dos hoja se abren; 4 una vez completada la apertura, presionar AP/CH (o una tecla del emisor), las dos hoja se

paran; 5 presionar AP/CH (o una tecla del emisor), la hoja 2 empieza el cierre rápido; 6 presionar AP/CH en el punto deseado para empezar la desaceleracion; 7 una vez que la hoja esté completamente cerrada, presionar AP/CH (programación hoja 2

completa); 8 presionar AP/CH (o una tecla del emisor), la hoja 1 empieza el cierre rápido; 9 presionar AP/CH en el punto deseado para empezar la desaceleracion;

ESPAÑOL

10 una vez que la hoja esté completamente cerrada, presionar AP/CH (programación hoja 1

completa);

11 el LED DL7 deja de parpadea y queda encendido (programación completa).

PUERTA 1 HOJA - DIP 4 en ON (paro suave activado):

1 presionar y mantener oprimidos durante 5 segundos los pulsadores P1 y P2 para iniciar la

programación; 2 el LED DL7 empieza a parpadear rapidamente (programación activa); 3 presionar AP/CH (o una tecla del emisor), la hoja se abre; 4 una vez completada la apertura, presionar AP/CH (o una tecla del emisor), la hoja se para; 5 presionar 4 veces AP/CH (o una tecla del emisor), la hoja empieza el cierre rápido; 6 presionar AP/CH en el punto deseado para empezar la desaceleracion; 7 una vez que la hoja esté completamente cerrada, presionar AP/CH (programación hoja com-

pleta); 8 el LED DL7 deja de parpadea y queda encendido (programación completa).

PUERTA 2 HOJAS - DIP 4 en OFF (paro suave desactivado):

1 presionar y mantener oprimidos durante 5 segundos los pulsadores P1 y P2 para iniciar la

paran; 5 presionar AP/CH (o una tecla del emisor), la hoja 2 empieza el cierre rápido; 6 una vez que la hoja esté completamente cerrada, presionar AP/CH (programación hoja 2

completa); 7 presionar AP/CH (o una tecla del emisor), la hoja 1 empieza el cierre rápido; 8 una vez que la hoja esté completamente cerrada, presionar AP/CH (programación hoja 1

completa); 9 el LED DL7 deja de parpadea y queda encendido (programación completa).

D760M

Page 41

PUERTA 1 HOJA - DIP 4 en OFF (paro suave desactivado):

1 presionar y mantener oprimidos durante 5 segundos los pulsadores P1 y P2 para iniciar la

programación; 2 el LED DL7 empieza a parpadear rapidamente (programación activa); 3 presionar AP/CH (o una tecla del emisor), la hoja se abre; 4 una vez completada la apertura, presionar AP/CH (o una tecla del emisor), la hoja se para; 5 presionar 3 veces AP/CH (o una tecla del emisor), la hoja empieza el cierre rápido; 6 una vez que la hoja esté completamente cerrada, presionar AP/CH (programación hoja com-

pleta);

7 el LED DL7 deja de parpadea y queda encendido (programación completa).

Anotaciones:

- durante el procedimiento de SETUP los dispositivos de seguridad se desactivan.

- Por medio de la entrada STOP se puede interrumpir en cualquier momento la programación del recorrido. La modalidad programación permanece activa y se puede retomar desde el punto 1;

- Mientras el LED DL7 parpadee, presionando y manteniendo oprimidos los pulsadores P1 y P2 se cierra la modalidad programación;

- Es aconsejable programar unos segundos de más respecto al tiempo necesario para la maniobra, para garantizar la completa apertura / cierre de las hojas.

DIP SWITCH

cuando se completa la apertura, el cierre de la cancela es automá-

CIERRE

AUTOMÁTICO

tico transcurrido el tiempo congurado en el trimmer T.C.A.

Off queda excluido el cierre automático.

con automatización en funcionamiento, una secuencia de mandos

de apertura/cierre induce la cancela a una APERTURA-CIERRE-

2 2 / 4 TIEMPOS

APERTURA- CIERRE, etc (véase también dip switch 3).

en las mismas condiciones, la misma secuencia de mando induce

Off

la cancela a una APERTURASTOP-CIERRE -STOP-APERTURA-

STOP (función paso a paso). la cancela ignora los mandos da cierre durante la apertura. (NO

3 NO REVERSE

INVERSIÓN);

Off la cancela se comporta según la regulación del dip-switch n° 2

la función deceleración está activada y se puede regular accio-

4 DECELARACIÓN

nando el trimmer RALL. (véase “PROCEDIMIENTO DE CONFIGURACIÓN DE LA CARRERA”);

Off la función deceleración está excluida;

5 PARPADEO

On la función parpadeo está activada. Off la función parpadeo está desactivada. On la función “vericación de las fotocélulas” está activada;

6 FOTOTEST

la función “vericación de las fotocélulas” está desactivada. N.B.:

Off

úsela cuando no se utilizan las fotocélulas;

7 - 8 funcionamiento 2° CANAL RADIO (bornes n° 21 - 22);

Dip 7 Dip 8 Función

Contacto cancela abierta: el contacto se activa al abrirse la cancela, queda

OFF OFF

activo durante el tiempo de apertura, durante el TCA y durante el cierre. Se

desactiva cuando la cancela termina de cerrarse. Función biestable activa: durante el impulso del radiomando, el contacto se

activa y queda activo hasta el siguiente impulso. Función monoestable activa 2 seg.: durante el impulso del radiomando, el con-

tacto se activa y queda activo durante 2 segundos.

Función monoestable activa 180 seg.: durante el impulso del radiomando, el

contacto se activa y queda activo durante 180 segundos.

la función “golpe a la apertura” está activada. Permite desenganchar la ce-

rradura eléctrica (se puede utilizar sólo si se dispone de cerradura eléctrica);

Off la función “golpe a la apertura” está desactivada;

D760M

OFF ON

ON OFF

ON ON

GOLPE A LA

APERTURA

ESPAÑOL

Page 42

On BORDE SENSIBLE RESISTIVO (borne n.º 15)

PUENTE J1

Puenteado= después de la intervención del contacto fotocélula externa (entrada 17 - 18), la

No puenteado= función desactivada.

ATENCIÓN:

Por cada par de bornes que dependen de un contacto N.C. no utilizado es necesario efectuar un

cortocircuito para poder garantizar el funcionamiento normal de la tarjeta. La instalación de conexión a tierra de la cancela tiene que cumplir con las normativas vigentes. La

Casa Constructora declina cualquier responsabilidad por los desperfectos que deriven de eventuales

incumplimientos en materia.

SELECCIÓN

BORDE SENSIBLE

automatización se cierra de forma automática después de 5 segundos.

BORDE SENSIBLE - Contacto libre de potencial, contacto normal-

Off

mente cerrado (borne n.º 15).

Nota: si no se utiliza, mantenga el DIP en OFF.

RADIORRECEPTOR 433,92 MHz INTEGRADO

El radiorreceptor puede aprender hasta un máx. de 30 códigos rolling code (BUG2R, BUG4R, K-SLIMRP, T-4RP) que es posible congurar libremente en dos canales. El primer canal controla directamente la tarjeta de mando para la apertura de la automatización; el segundo canal controla un relé para un contacto limpio N.A. en salida (bornes n.º 18 y 19, máx. 24 Vac, 1 A). APRENDIZAJE DE LOS RADIOCONTROLES P1 = ABRE/CIERRA P2 = 2° canal 1_ pulse brevemente la tecla P1 si quiere asociar un radiocontrol a la función ABRE/CIERRA; 2_ el led DL7 se apagará para indicar la modalidad de aprendizaje de los códigos (si no se introduce

ningún código en un plazo de 10 segundos, la tarjeta saldrá de la modalidad de programación);

3_ pulse la tecla del radiocontrol que se desea utilizar;

4_ el led DL7 se enciende de nuevo para señalar que la memorización se ha efectuado (si no sucede,

ESPAÑOL

espere 10 segundos y vuelva a empezar desde el punto 1);

5_ si quiere memorizar otros radiocontroles repita el procedimiento desde el punto 1 hasta un máximo

de 30 transmisores;

6_ si desea efectuar la memorización en el 2° canal, repita el procedimiento desde el punto 1 utilizando

la tecla P2 en lugar de la tecla P1;

7_ si desea salir de la modalidad de aprendizaje sin memorizar un código, pulse brevemente la tecla

P1 o la tecla P2.

Nota: en caso de que se supere el n.º máximo de radiocontroles (n.º 30), el led DL7 empezará a emitir destellos rápidamente durante aproximadamente 3 segundos pero sin efectuar la memorización.

PROGRAMACIÓN REMOTA TRÁMITE T-4RP y K-SLIM-RP Con la nueva versión del software V 4.X es posible hacer l’aprendizaje remoto de la nueva versión de los radiocontroles T-4RP y K-SLIM-RP (V 4.X), o sea sin obrar directamente sobre las teclas de

programación del receptor. Será suciente disponer de un radiocontrol ya programado en el receptor, para poder abrir el procedimiento de programación remota de los nuevos radiocontroles. Seguir el procedimiento de programación

en las instrucciónes del radiocontrol T-4RP y K-SLIM-RP (V 4.X).

ELIMINACIÓN DE LOS RADIOCONTROLES

1_ mantenga pulsada durante 3 segundos aprox. la tecla P1 para eliminar todos los radiocontroles

asociados a ella;

2_ el led DL7 empezará a emitir destellos lentamente para indicar que la modalidad de eliminación

está activada;

3_ mantenga pulsada de nuevo la tecla P1 durante 3 segundos; 4_ el led DL7 se apagará durante 3 segundos aprox. y luego se encenderá jo para indicar que la

eliminación se ha efectuado;

5_ empezar de nuevo desde el punto 1 utilizando la tecla P2 para eliminar todos los radiocontroles

asociados a ella;

6_ si desea salir de la modalidad de eliminación sin memorizar un código, pulse brevemente la tecla

P1 o la tecla P2.

D760M

Page 43

DIAGNOSTICS LED

DL1 - Rojo led rojo de aviso botón ABRE/CIERRA DL2 - Rojo led rojo de aviso botón PEATONAL DL3 - Verde led verde de aviso botón de STOP DL4 - Verde led verde de aviso BORDE SENSIBLE DL5 - Verde led verde de aviso FOTOCÉLULA INTERNA DL6 - Verde led verde de aviso FOTOCÉLULA EXTERNA DL7 - Rojo led rojo de aviso programación RADIOCONTROL

CODIGOS DE ERROR LED DL7

Siempre encendido funcionamiento regular 2 destellos error: vericación fotocélulas 7 destellos error: recorrido no programado Destellos rápidos programación de recorrido activada

FALLOS: POSIBLES CAUSAS Y SOLUCIONES

La automatización no funciona

a- Verique con el instrumento (Multímetro) la presencia de alimentación 230Vac; b- Verique que los contactos N.C. de la tarjeta sean efectivamente normalmente cerrados (4

led verdes encendidos); c- Congure el dip 6 (fototest) en OFF; d- Controle con el instrumento (Multímetro) que los fusibles estén intactos.

El radiocontrol tiene poco alcance

a- Controle que la conexión de la masa y de la señal de la antena no esté invertida; b- No efectúe uniones para alargar el cable de la antena;

c- No instale la antena en posiciones bajas o en posiciones escondidas por la pared o por el

soporte; d- Controle el estado de las pilas del radiocontrol.

La cancela se abre al contrario

Invierta entre ellas las conexiones del motor en el terminal de conexiones (bornes 5 y 7 para el

motor1; bornes 8 y 10 para el motor2).

ESPAÑOL

GARANTÍA: CONDICIONES GENERALES

La garantía de TAU tiene una cobertura de 24 meses a partir de la fecha de compra de los productos (la fecha válida es la que gura en el comprobante de venta, recibo o factura).

La garantía incluye la reparación con sustitución gratuita (franco fábrica TAU: gastos de embalaje y de transporte a cargo del cliente) de las piezas que tuvieran defectos de fábrica o vicios de material reconocidos por TAU. En el caso de reparación a domicilio, incluso en el período cubierto por garantía, el usuario deberá hacerse cargo de los gastos de desplazamiento a domicilio, más la mano de obra.

La garantía caduca en los siguientes casos:

• Si la avería ha sido determinada por una instalación realizada sin respetar las instrucciones

dadas por la empresa que se encuentran en el interior de cada embalaje.

• Si no se han utilizado todos los componentes originales TAU para la instalación del automa-

tismo.

• Si los daños han sido causados por catástrofes naturales, modicaciones, sobrecargas de

tensión, alimentación incorrecta, reparaciones inadecuadas, instalación incorrecta u otras

causas no imputables a TAU.

• Si no se han efectuado los trabajos de mantenimiento periódico por parte de un técnico espe-

cializado, según las instrucciones dadas por la empresa que se encuentran en el interior de

cada embalaje.

• Usura de los componentes.

La reparación o sustitución de las piezas durante el período de garantía no implican la extensión de la garantía.

En caso de utilización industrial o profesional, o empleo similar, dicha garantía vale 12 meses.

D760M

Page 44

DECLARAÇÃO DE INCORPORAÇÃO DO FABRICANTE

(Conforme directiva europeia 2006/42/CE Anexo AII. II.B)

Fabricante: TAU S.r.l.

Endereço: Via E. Fermi, 43

Declara sobre sua responsabilidade que o produto: Unidade de Controlo Electrónico

Concebido para o movimento automático de: Portões de Batente Para utilização em meio: Residencial / Condomínio Completo com: Rádio receptor

Modelo: D760M Tipo: D760M Número de série: Ver etiqueta prateada

Denominação comercial: Placa electrónica para dois motores

Foi produzido para incorporação de um ponto de acesso (portões de batente) ou para a montagem com outros

dispositivos usados para mover tal ponto de acesso, para constituir uma máquina em acordo com a Directiva de

Máquinas 2006/24/CE.

Também declara que este produto cumpre com os requisitos essenciais de segurança das seguintes directivas CEE:

- 2006/95/CE Directiva de Biaxa Voltagem

- 2004/108/CE Directiva de Compatibilidade Electromagnética

e, onde requerido, com a Directiva:

PORTUGUÊS

- 1999/5/CE Equipamentos rádio e terminais de telecomunicações rádio

Também declara que não é permitido colocar em serviço o aparelho até que a máquina na qual ele será incor-

porado ou se tornar componente não estiver identicado e que a sua conformidade à Directiva 2006/42/CE não

seja declarada.

monofásicos 230V AC

36066 Sandrigo (Vi) ITALIA

O fabricante compromete-se a fornecer, em requerimento devidamente fundamentado pelas autoridades nacio-

nais, toda a informação pertinente sobre as quase máquinas.

Sandrigo, 17/11/2014

O Representante legal

_________________________________________

Nome e endereço da pessoa autorizada a constituit a documentação técnica pertinente:

Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italia

D760M

Loris Virgilio Danieli

Page 45

ALERTAS

Este manual destina-se sómente a instaladores qualicados. Nenhuma informação contida neste manual pode ser considerada de interesse para os utilizadores nais. Este manual acompanha a central D760M. Não pode ser utilizada em qualquer outro tipo de produtos!

Informação importante:

Desligue a alimentação da rede antes de aceder à placa.

A central D760M foi projectada para controlar um motorredutor electromecânico para a automatização de cancelas, portas e portões de todos os tipos. Qualquer outro uso é considerado impróprio e por isso proíbido pelas leis vigentes. Ter em atenção que a automatização que vai instalar é classicada como “construção de máquina” e por isso incluída na aplicação da Directiva Europeia 2006/42/CE (Directiva de Máquinas). Esta directiva inclui as seguintes indicações:

- Sómente pessoal treinado e qualicado deve instalar o equipamento;

- O instalador deve fazer primeiro uma ‘análise de riscos’ da máquina;

- O equipamento deve ser instalado de modo correcto e bem feito em conformidade com todas as

normas aplicáveis e respeitantes;

- Depois da instalação deve ser entregue ao utilizador nal o ‘Certicado de Conformidade’. Este producto pode unicamente ser instalado e mantido por pessoal qualicado em conformidade

com as actuais leis, normas e directivas. Ao conceber os seus produtos a TAU cumpre todos as normas aplicáveis ( por favor consulte a declaração de conformidade anexa). É de suprema importância que os instaladores observem escrupulosamente as mesmas normas quando instalam o producto.

Pessoal não qualicado ou outros desconhecedores das normas aplicáveis à categoria “portões e portas automáticas” não podem instalar o sistema sob quaisquer circunstâncias.

Quem quer que ignore tais normas será responsabilizado por qualquer dano causado pelo sistema!

Não instale a unidade antes de ler as instruções.

PORTUGUÊS

INSTALAÇÃO

Antes de prosseguir certique-se que todos os componentes mecânicos funcionam correctamente. Verique também que o motorrredutor foi instalado de acordo com as instruções. A seguir certique-se que o consumo de corrente do motorredutor não é superior a 3A ( caso

contrário o quadro de controlo pode não funcionar correctamente).

O EQUIPAMENTO DEVE SER INSTALADO ‘SÁBIAMENTE’ POR PESSOAL QUALIFICADO COMO EXIGIDO POR LEI.

Nota: É compulsório ligar o equipamento à massa e observar as normas de segurança vigentes em cada país.

A INOBSERVÃNCA DAS INSTRUÇÕES ACIMA MENCIONADAS PODE PREJUDICAR O FUNCIONAMENTO CORRECTO DO EQUIPAMENTO E POTENCIAR SITUAÇÕES PERIGOSAS PARA AS PESSOAS. POR ESSA RAZÃO O ‘FABRICANTE’ DECLINA QUALQUER RESPONSABILIDADE POR MAU FUNCIONAMEN-

TO OU DANOS RESULTANTES DESTAS.

D760M

Page 46

PLACA CONTROLO PARA DOIS MOTORES MONOFÁSICOS 230V AC

A central de comando D760M possui um controlo electrónico dos dispositivos de segurança (fotocélulas); tal vericação faz-se sómente sobre a fotocélula externa, desligando e restabelecendo a alimentação, de modo a que o microprocessador controle qual o relé que efectou uma ligação sem problemas. Se tal não acontecer a central bloqueia automaticamente por razões de segurança.

• MICROPROCESSADOR – CONTROLADOR LÓGICO

• LED´S DE AUTODIAGNÓSTICO

• PROTECÇÃO ENTRADA ALIMENTAÇÃO POR FUSÍVEL

• DISPOSITIVO LIMITADOR DE TORQUE INCORPORADO

• VERIFICAÇÃO ELECTRÓNICA DOS SISTEMAS DE SEGURANÇA

• FUNÇÃO ENTRADA PEDONAL

• CIRCUITO LUZ INTERMITENTE INCORPORADO

• RECEPTOR 433.92MHz, 2 CANAIS, INCORPORADO

• FUNÇÃO DE ABRANDAMENTO NAS FASES DE ABERTURA E FECHO

ATENÇÂO:

- Não utilizar cabos unilares, ex.: cabos telefónicos, de modo a evitar interrupções na linha

e falsos contactos;

- Não utilizar a cablagem velha pré-existente.

TESTE

Quando todas as ligações estiverem realizadas:

• Todos os LED´s verdes devem estar iluminados (correspondendo cada um deles a uma entrada N.C. - Normalmente Fechada).

• Sómente se apagam quando os seguranças a que estão associados estão activas.

• Todos os LED´s vermelhos devem estar apagados (cada um corresponde a uma entrada N.A. Normalmente Aberta) sómente se acendem quando os comandos a que estão associados estão

activos.

• O Led Vermelho DL7 deve estar sempre aceso (indica o estado lógico da placa controlo, ver seção “Led’s de diagnóstico”).

CARACTERÍSTICAS TÉCNICAS

Alimentação da placa 230V AC - 50Hz

Máx. potência nominal motores 600 W ca.

Fusível rápido de protecção linha alimentação principal (F1 – 5x20) F 3,15 A Tensão do circuitos alimentação motor 230V AC

PORTUGUÊS

Tensão de alimentação dos circuitos auxiliares dos dispositivos de segurança 24V AC Fusível rápido de protecção linha 24Vac (F2 – 5x20) F 500 mA Tensão de alimentação dos circuitos lógicos 5V DC Temperatura de trabalho -20°C ÷ + 55 °C Grau de protecção do quadro (caixa) IP43

LIGAÇÕES À RÉGUA DE BORNES

Legenda:

N.C. = Normalmente Fechado; N.A. = Normalmente Aberto

Terminais Função Descrição 1 - 2 ALIMENTAÇÃO Entrada ALIMENTAÇÂO 230Vac, 50Hz, monofásica;

3 - 4 PIRILAMPO

5 - 6 - 7 MOTOR M1

8 - 9 - 10 MOTOR M2

Saída luz intermitente (pirilampo) 230 Vac, 20W máx.. O sinal já

está modulado para uso directo. A frequência do piscar é dupla

ao fechar; Saída alimentação motor 1 (motor que abre a folha do portão com

trinco eléctrico) 230 Vac. Máx. 300W. 5= Fechar, 6= Comum, 7 = Abrir.

Nota: Ligar o condensador entre os bornes 5 e 7;

Saída alimentação motor 2, 230 Vac. Máx. 300W. 8= Fechar, 9= Comum, 10 = Abrir.

Nota: Ligar o condensador entre os bornes 8 e 10;

D760M

Page 47

11 - 12 ABERTURA/FECHO

11 - 13 PEDONAL

11 - 14 STOP

15 - 18

16 - 18

17 - 18

19 - 20

21 - 22

23 - 24

25 - 27

26 - 27 AUX

28 - 29 ANTENA Ligação da antena (TERRA = 28 , SINAL = 29);

BARRA

APALPAÇÃO

FOTOCÉLULAS

INTERNAS

FOTOCÉLULAS

EXTERNAS

FECHADURA

ELÉCTRICA

2º CANAL

RÁDIO

LUZ

DE AVISO

FOTOCÉLULAS

Entrada botão ABRIR / FECHAR (contacto normalmente aberto); para o seu funcionamento veja a função dos dip-switches nº 2 e 3 (11=COMUM);

Botão contacto pedonal (N.O. = Normalmente Aberto) Controla a abertura e o fecho total do motor 1 e o seu funcionamento é regulado pelos dip-switches 2 e 3 (11=COMUM);

Entrada botão STOP (contacto normalmente fechado); o seu accionamento origina a paragem da automatização. Com o impulso / comando seguinte a automatização executa movimento contrário ao anterior (11=COMUM); Ligar em ponte os bornes que não forem utilizados.

Entrda barra de apalpação (Contacto livre de potencial, contacto normalmente fechado, dip 10 OFF) ou bordo sensível resistivo

8,2KΩ (dip 10 ON); Funciona sómente durante a abertura; origina

a paragem momentânea da automatização e fecha parcialmente cerca de 20cm de modo a permitir a remoção do obstáculo. Ligar em ponte os bornes que não forem utilizados. (COMUM = 18).

Entrada para FOTOCÉLULAS ou DISPOSITIVOS de SEGURANÇA situados na parte interior da automatização. (N.C. - Contacto Normalmente Fechado); 18 = COMUM. O seu acionamento, durante a abertura, origina a paragem temporária da automatização até que o obstáculo detectado seja removido; durante a fase de fecho origina paragem seguida de abertura total da automatização; Ligar em ponte os bornes que não forem utilizados.

Entrada para FOTOCÉLULAS ou DISPOSITIVOS de SEGURANÇA situados na parte exterior da automatização. (N.A. - Contacto Normalmente Aberto); 18 = COMUM. O seu acionamento, durante o fecho, origina paragem seguida de abertura total da automatização. Ligar em ponte os bornes que não forem utilizados.

Nota: Devido ao sistema de controlo de segurança (FOTOTESTE) ser realizado pelas fotocélulas emissoras (TX), estas devem ser sempre alimentadas pelos bornes 25 – 27, e por isso se esta ligação estiver desligada a placa da central não acei-

tará nenhum comando de abertura. Para eliminar o sistema

de controlo de segurança posicionar o dip-switch 6 em OFF.

Saída alimentação para a fechadura eléctrica 12 Vac; 15W;

Saída para 2º canal de rádio; a activação feita mediante a activação dos dip-switches 7 – 8;

Aviso : para ligar outros dispositivos ao 2º canal de rádio (iluminação da área ou outros) adicionar um relé auxiliar.

Sáida para luz de aviso abertura do portão; 24 Vac, máx. 3W; a luz pisca com a mesma frequência da do pirilampo durante o ciclo completo de abertura e fecho do portão e mantém-se iluminado se o portão está aberto e apagada se o portão está fechado;

Alimentação para as fotocélulas externas 24 Vac para vericação

dos dispositivos de segurança (ligar sómente a fotocélula externa) máx. 2 fotocélulas emissoras;

Saída 24 Vac, 10W para a alimentação de fotocélulas, rceptores externos, etç...

PORTUGUÊS

AJUSTES LÓGICOS

TRIMMER

Ajustamento do retardamento do segundo motor: durante o ciclo de fecho aprox. 0 a

R. ANTA

FR. M1

30 seg. (além do tempo que a cha calcula automaticamente durante o procedimento de SETUP); durante a abertura aprox. 0 a 6 segundos (além do tempo que a cha

calcula automaticamente durante o procedimento de SETUP).

Ajustamento do torque do motor 1 (folha 1). Ajustar o trimmer de modo a obter a força

suciente para a folha se mover tendo o cuidado de não ultrapassar os limites denidos

pela norma EN 12453. Rodando o trimmer no sentido horário ( + ) aumenta o torque do motor e no sentido contrário ( - ) reduz.

D760M

Page 48

Ajustamento do torque do motor 2 (folha 2). Ajustar o trimmer de modo a obter a força

FR. M2

suciente para a folha se mover tendo o cuidado de não ultrapassar os limites denidos pela norma EN 12453. Rodando o trimmer no sentido horário ( + ) aumenta o torque

do motor e no sentido contrário ( - ) reduz.

CH. AUTO Regulação do tempo automático de fecho a partir de 2 a 120 segundos.

NOTA:

Para anação de ajuste rode o TRIMMER no sentido horário para aumentar; no sentido contrário para reduzir.

INSTRUÇÕES DE PROGRAMAÇÃO (SETUP)

Se um rádio comando está já programado pode utilizá-lo para abrir o portão; Se não tiver, conectar na saída AP/CH do quadro um selector de chave ou um botão de pressão NO (normalmente aberto).

PORTÃO COM 2 FOLHAS - Com o DIP SWITCH 4 em ON (Abrandamento activado):

1 Mantenha pressionados os botões P1 e P2 pelo menos 5 segundos para entrar no modo de

programação;

2 O led DL7 começara a piscar rápidamente conrmando que o modo de programação está

activo; 3 Pressione o botão AP/CH ou uma tecla do rádio comando : abrem-se ambas folhas do portão; 4 Terminada a abertura, carregue no botão AP/Ch ou na tecla do rádio comando: ambas as

folhas pararão; 5 Pressione o botão AP/CH ou uma tecla do rádio comando: a folha (número) # 2 fechará a uma

velocidade standard (padrão) / rápida; 6 Pressione o botão AP/CH ou uma tecla do rádio comando no sitio em que a folha deve começar

a desacelerar / abrandar; 7 Quando a folha estiver completamente fechada pressione o botão AP/CH ou uma tecla do

rádio comando (a folha # 2 está programada); 8 Pressione o botão AP/CH ou uma tecla do rádio comando: a folha (número) # 1 fechará a uma

velocidade standard (padrão) / rápida; 9 Pressione o botão AP/CH ou uma tecla do rádio comando no sitio em que a folha deve começar

a desacelerar / abrandar; 10 Quando a folha estiver completamente fechada pressione o botão AP/CH ou uma tecla do

rádio comando (a folha # 1 está programada); 11 O led DL7 parará de piscar rápidamente e cará iluminado (ON) permanentemente (progra-

mação completa e salva).

PORTÃO COM 1 FOLHA - Com o DIP SWITCH 4 em ON (Abrandamento activado):

1 Mantenha pressionados os botões P1 e P2 pelo menos 5 segundos para entrar no modo de

programação; 2 O led DL7 começara a piscar rápidamente conrmando que o modo de programação está

PORTUGUÊS

activo; 3 Pressione o botão AP/CH ou uma tecla do rádio comando : abrem-se folha do portão; 4 Terminada a abertura, carregue no botão AP/Ch ou na tecla do rádio comando: a folha pararão; 5 Pressione 4 vezes o botão AP/CH ou uma tecla do rádio comando: a folha fechará a uma

velocidade standard (padrão) / rápida; 6 Pressione o botão AP/CH ou uma tecla do rádio comando no sitio em que a folha deve começar

a desacelerar / abrandar; 7 Quando a folha estiver completamente fechada pressione o botão AP/CH ou uma tecla do

rádio comando (a folha está programada); 8 O led DL7 parará de piscar rápidamente e cará iluminado (ON) permanentemente (progra-

mação completa e salva).

PORTÃO COM 2 FOLHAS - Com o DIP SWITCH 4 em OFF (Abrandamento desactivado):

1 Mantenha pressionados os botões P1 e P2 pelo menos 5 segundos para entrar no modo de

programação; 2 O led DL7 começara a piscar rápidamente conrmando que o modo de programação está

activo; 3 Pressione o botão AP/CH ou uma tecla do rádio comando : abrem-se ambas folhas do portão; 4 Terminada a abertura, carregue no botão AP/Ch ou na tecla do rádio comando: ambas as

folhas pararão; 5 Pressione o botão AP/CH ou uma tecla do rádio comando: a folha (número) # 2 fechará a uma

velocidade standard (padrão) / rápida; 6 Quando a folha estiver completamente fechada pressione o botão AP/CH ou uma tecla do

rádio comando (a folha # 2 está programada); 7 Pressione o botão AP/CH ou uma tecla do rádio comando: a folha (número) # 1 fechará a uma

velocidade standard (padrão) / rápida;

D760M

Page 49

8 Quando a folha estiver completamente fechada pressione o botão AP/CH ou uma tecla do

rádio comando (a folha # 1 está programada); 9 O led DL7 parará de piscar rápidamente e cará iluminado (ON) permanentemente (progra-

mação completa e salva).

PORTÃO COM 1 FOLHA - Com o DIP SWITCH 4 em OFF (Abrandamento desactivado):

1 Mantenha pressionados os botões P1 e P2 pelo menos 5 segundos para entrar no modo de

programação; 2 O led DL7 começara a piscar rápidamente conrmando que o modo de programação está

activo; 3 Pressione o botão AP/CH ou uma tecla do rádio comando : abrem-se folha do portão; 4 Terminada a abertura, carregue no botão AP/Ch ou na tecla do rádio comando: a folha pararão; 5 Pressione 3 vezes o botão AP/CH ou uma tecla do rádio comando: a folha fechará a uma

velocidade standard (padrão) / rápida; 6 Quando a folha estiver completamente fechada pressione o botão AP/CH ou uma tecla do

rádio comando (a folha está programada); 7 O led DL7 parará de piscar rápidamente e cará iluminado (ON) permanentemente (progra-

mação completa e salva).

Nota:

- durante o procedimento de SETUP os dispositivos de segurança estão desativados.

- Através de um impulso STOP pode-se parar a programação a qualquer momento. O modo de programação mantém-se activo e pode ser retomado a partir do ponto 1;

- Enquanto o DL7 pisca, mantenha pressionados os botões P1 e P2 pelo menos durante 5

segundos para sair do modo de programação;

- Dena um tempo de trabalho ligeiramente superior ao necessário (um par de segundos)

para garantir a abertura / fecho completa das folhas.

DIP SWITCH

Depois de abrir, o portão fecha-se automaticamente quando tempo

FECHO

AUTOMÁTICO

denido no trimmer T.C.A. (Tempo de Abertura e Fecho) expirar;

Off Fecho automático desactivado;

Com o fecho automático activado, uma sequência de comandos abrir

/ fechar origina no portão a sequência: abertura – fecho – abertura

2 2/4 CURSO

– fecho, etç.(ver também dip-switch 3); Nas mesmas condições, a mesma sequência de comandos origina

Off

no portão a sequência: abre - pára – fecha – pára - abre – pára (passp a passo);

O portão ignora o comando de fecho na abertura (SEM INVER-

SEM INVERSÃO

(NO REVERSE)

4 ABRANDAMENTO

SÃO);

Off O portão comporta-se de acordo com a posição do dip-switch nº 2;

A função de desaceleração / abrandamento está ON (activa) (ver

‘INSTRUÇÕES DE PROGRAMAÇÃO’);

Off A função de desaceleração / abrandamento está OFF (Inactiva)

5 PRÉ-LAMPEJO

6 FOTOTESTE

On A função pré-lampejo está activa; Off A função pré-lampejo está inactiva; On A função ‘teste de fotocélulas’ está activa; Off A função ‘teste de fotocélulas’ está inactiva;

7 - 8 Funcionamento do 2º canal rádio (bornes 21 -22)

Dip 7 Dip 8 Função

Contacto de portão aberto: o contacto activa-se na abertura do portão e man-

OFF OFF

tém-se activo durante o tempo de abertura, durante o TCA e durante o fecho. Desactiva-se quando o portão completa o seu movimento de fecho.

OFF ON

ON OFF

ON ON

Função bi estável activa: o impulso do rádio comando activa o contacto e permanece activo até ao seguinte.

Função mono estável activa por 2 seg.: o impulso do rádio comando activa o

contacto e permance activa por 2 seg..

Função mono estável por 180 seg.: o impulso do rádio comando activa o con-

tacto e permance activa por 180 seg..

D760M

PORTUGUÊS

Page 50

A função ‘golpe de ariéte’ está activa. Isto permite actuar /libertar

9 GOLPE DE ARIÉTE

JUMPER J1

Com Jumper= Na sequência da conexão do contacto de fotocélulas externas (bornes 17 – 18), o portão fecha-se automáticamente após 5 segundos. Sem Jumper= Função desactivada.

IMPORTANTE:

Cada par de terminais ligado a um contacto N.C. (Normalmente Fechado) não em uso deve ter um

shunt de modo a assegurar o normal funcionamento da placa do quadro.

O sistema de ‘terra’ do portão deve estar de acordo com as normas vigentes. O fabricante não

aceitará qualquer responsabilidade por qualquer dano resultante do incumprimento deste requesito.

SELECÇÃO DE

BORDO SENSÍVEL

o trinco eléctrico ( para ser usada na presença de uma fechadura eléctrica);

Off A função ‘golpe de ariéte’ está inactiva;

Bordo sensível (barra de apalpação / borracha de segurança) - bor-

ne 15; Bordo sensível (barra de apalpação / borracha de segurança) re-

sistivo – Contacto livre de potencial, contacto normalmente fechado

Off

(borne 15).

Nota: se não for usado, mantenha o DIP na posição OFF.

RECEPTOR RÁDIO INCORPORADO 433,92 MHz

O rádio receptor pode aprender até um máximo de 30 códigos rolling code (BUG2R, BUG4R, K-

-SLIM-RP, T4-RP) que são possíveis de congurar livremente nos dois canais conforme necessário.

O primeiro canal comanda directamente a placa electrónica de controlo para a abertura da automati-

zação; o segundo canal comanda um relé para um contacto sem potência N.O. (Normalmente Aberto) – (Bornes 21 e 22, máx. 24 Vac, 1A).

SISTEMA DE APRENDIZAGEM RÁDIO COMANDOS P1 – ABRE / FECHA P2 – 2º canal 1_ Pressione breve o botão P1 se quiser associar um rádio comando à função ABRIR / FECHAR; 2_ O LED DL7 desliga-se indicando que o modo de aprendizagem foi activado (se não introduzir

nenhum código no período de 10 segundos, a placa sai do modo de programação);

3_ Pressione a tecla do rádio comando que deseja utilizar; 4_ O LED DL7 acende-se de novo indicando que o código foi memorizado (se isto não acontecer,

espere 10 segundos e recomece do ponto 1);

5_ Para os códigos dos outros rádio comandos, repita o processo a partir do ponto 1 até um máximo

PORTUGUÊS

de 30 emissores;

6_ Para memorizar códigos no 2º canal, repita o processo a partir do ponto 1 utilizando o botão P2

em vez de P1;

7_ Para sair do modo de aprendizagem sem a memorização de código, pressione breve P1 ou P2.

Nota: se o máximo de rádio comandos (30) for ultrapassado, o LED DL7 piscará rapidamente durante 3 segundos sem memorizar o código.

PROGRAMAÇÃO REMOTA ATRAVÉS DO T-4RP e K-SLIM-RP (V 4.X) Com a nova versão de software V 4.X é possível fazer a aprendizagem remota da nova versão de rádio comandos T-4RP e K-SLIM-RP (V 4.X), ou seja sem actuar directamente sobre o botão do

receptor. Será simplesmente necessário possuir um rádio comando já programado no receptor de modo a

iniciar a programação remota dos novos rádio comandos. Siga os procedimentos de programação escritos nas instruções do comando rolling code T-4RP e K-SLIM-RP (V 4.X).

ANULAR CÓDIGOS DOS RÁDIO COMANDOS 1_ Mantenha o botão P1 pressionado durante 3 segundos de modo a anular todos os rádio comandos

associados;

2_ O LED DL7 piscará devagar indicando que o modo de anulação foi activado; 3_ Pressione, de novo, P1 durante 3 segundos;

4_ O LED DL7 desliga-se aproximadamente por 3 segundos e depois mantem-se iluminado (perma-

nente) indicando que o código foi anulado;

5_ Repita o procediemento a partir do ponto 1 utilizando o botão P2 para anular todos os rádio co-

mandos associados;

6_ Para sair do modo de programação sem memorização de código pressione breve P1 ou P2.

D760M

Page 51

LED´s DE DIAGNÓSTICO

DL1 - Vermelho led sinal botão ABRE / FECHA DL2 - Vermelho led sinal botão PEDONAL DL3 - Verde led sinal botão STOP DL4 - Verde led sinal barra de apalpação mecânica / borracha de segurança / bordo sensível DL5 - Verde led sinal FOTOCÉLULA INTERNA DL6 - Verde led sinal FOTOCÉLULA EXTERNA DL7 - Vermelho led sinal de programação RÁDIO COMANDOS

CÓDIGO DE ERROS LED DL7

Sempre aceso Funcionamento regular Pisca 2 vezes Erro no teste vericação fotocélulas Pisca 7 vezes Erro falata de programação Pisca rápidamente e continuamente Modo de programação activo

AVARIAS: CAUSAS POSSÍVEIS E SOLUÇÃO

A automatização não funciona

a- Verique com o multímetro a existência da alimentação de 230 Vac; b- Verique se os contactos N.C. (Normalmente Fechados) da placa estão efectivamente fechados

( 4 Led’d verdes ON / iluminados); c- Coloque o dip-switch 6 (FOTOTESTE) em OFF; d- Verique com um multímetro que os fusíveis estão intactos.

O rádio comando tem pouco alcance

a- Verique se a massa e o sinal da antena não estão trocados; b- Não faça uniões para aumentar o cabo de antena; c- Não instale a antena numa posição baixa ou detrás de um pilar ou muro; d- Verique o estado das pilhas dos rádio comandos.

O portão abre-se ao contrário

Trocar as ligações do motor na régua de bornes ( bornes 5 e 7 para o motor 1; bornes 8 e 10 para o motor 2).

GARANTIA: CONDIÇÕES GERAIS

A garantia TAU tem uma duração de 24 meses a contar da data de compra dos produtos (o documento scal de venda, recibo ou factura). Esta garantia cobre a reparação ou substituição a espensas TAU (à saída da fábrica: embalagem e transporte por conta do cliente) das peças que que apresentem defeitos de fabrico ou material defeituoso reconhecidos pela TAU. Em caso de reparação ao domicílio, inclusivé no período coberto pela garantia, despesas de deslocação mais mão-de-obra serão cobradas ao utilizador.

A garantia não se aplica nos seguintes casos:

• Se a avaria for motivada por uma instalação que não respeita as instruções fornecidas pelo

fabricante que se encontram dentro de cada embalagem.

• Se não foram utilizados sómente peças originais TAU para a instalação do automatismo.

• Se os danos forem causados por calamidades naturais, modicações, sobrecargas de tensão,

alimentação incorrecta, reparações inadequadas, instalação incorrecta ou outros casos não

imputáveis à TAU.

• Se o automatismo não foi submetido às inspecções periódicas por parte do técnico especializa-

do, conforme as instruções fornecidas pelo fabricante no interior de cada embalagem.

• Componentes de desgaste.

A reparação ou substituição das peças no período de garantia não implica a extensão da garantia. Em caso de utilização industrial ou prossional ou de utilização semelhante, a garantia é válida por 12

meses.

D760M

PORTUGUÊS

Page 52

GARANZIA TAU: CONDIZIONI GENERALI

La garanzia della TAU ha durata di 24 mesi dalla data di acquisto dei prodotti (fa fede il documento scale di vendita, scontrino o fattura). In caso di utilizzo industriale o professionale oppure in caso di impiego simile, tale garanzia ha validità 12 mesi.

La garanzia comprende la riparazione con sostituzione gratuita (franco sede TAU: spese di imballo e di trasporto

sono a carico del cliente) delle parti che presentano difetti di lavorazione o vizi di materiale riconosciuti dalla TAU. In caso di intervento a domicilio, anche nel periodo coperto da garanzia, l’utente è tenuto a corrispondere il “Diritto sso di chiamata” per spese di trasferimento a domicilio, più manodopera.

La garanzia decade nei seguenti casi:

• Qualora il guasto sia determinato da un impianto non eseguito secondo le istruzioni fornite dall’azienda

all’interno di ogni confezione.

• Qualora non siano stati impiegati tutti componenti originali TAU per l’installazione dell’automatismo.

• Qualora i danni siano causati da calamità naturali, manomissioni, sovraccarico di tensione, alimentazione

non corretta, riparazioni improprie, errata installazione, o altre cause non imputabili alla TAU.

• Qualora non siano state effettuate le manutenzioni periodiche da parte di un tecnico specializzato secondo

le istruzioni fornite dall’azienda all’interno di ogni confezione.

• Usura dei componenti.

La riparazione o la sostituzione dei pezzi durante il periodo di garanzia non comporta un prolungamento del termine di scadenza della garanzia stessa.

ESTENSIONE DI GARANZIA GRATUITA

TAU ti offre 12 mesi di garanzia supplementare oltre alla garanzia legale. Per attivare gratuitamente 12 mesi di garanzia supplementare collegati al seguente link:

http://www.tauitalia.com/it/garanzia.php

Cerca l’etichetta grigia (vedi schema esemplicativo), compila i campi richesti entro 4 settimane dalla data di acquisto e allega alla fattura/scontrino la mail di conferma che riceverai.

Quadri di comando

Quadri di comando con contenitore

rev. 00 del 25/07/2014

Codice

Esempio:

XXX00000

XX/XX/XX

Via Enrico Fermi, 43 36066 Sandrigo (VI) - Italy Tel +39 0444 750190 Fax +39 0444 750376 info@tauitalia.com www.tauitalia.com

Nr. Seriale

Data

tau D760M Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

DICHIARAZIONE DI INCORPORAZIONE DEL COSTRUTTORE

ITALIANO

ENGLISH

DEUTSCH

FRANÇAIS

DECLARACIÓN DE INCORPORACIÓN DEL FABRICANTE

ESPAÑOL

DECLARAÇÃO DE INCORPORAÇÃO DO FABRICANTE

PORTUGUÊS
