Introdução
Parabéns pela compra de um produto Taramps Electronics.
Desenvolvido em moderno laboratório, com a mais alta tecnologia e profissionais altamente
qualificados.
Este manual explica todos os recursos, operações e orientações para solucionar dúvidas que
possam surgir em sua instalação. Reserve algum tempo para lê-lo atentamente e garantir
uma instalação adequada e o uso de todos os benefícios que este produto pode oferecer.
Caso haja dúvida mesmo depois da leitura deste manual, entre em contato com nosso
suporte técnico pelo número de telefone 18-3266-4050 ou pelo nosso site
www.taramps.com.br.
Apresentação Linha Trio:
A linha Trio são produtos destinados a utilização em sistemas com caixa trio, utilizando um
único amplificador para alto falantes, drivers e tweeters.
Este sistema se torna muito versátil, pois o amplificador conta com crossover variável e duas
vias de saída, cada uma com ajuste individual de ganho. A via LOW possui limiter com três
níveis de atuação e bass-boost variável, enquanto a via HIGH possui um limiter fixo.
Simplifica a instalação pelo uso de um único amplificador, reduzindo de forma significativa os
cabos RCA e de alimentação.
Recomendações importantes
Para aproveitar ao máximo os recursos do seu amplificador, indicamos abaixo algumas
recomendações importantes:
1 - Leia atentamente este manual de instruções antes de efetuar qualquer ligação;
Qualquer conexão na entrada ou saída do amplificador somente deverá ser feita com o
amplificador desligado;
2 - Observe atentamente a polaridade da fiação de alimentação (positivo e negativo da
bateria) e dos alto falantes, bem como a impedância mínima do amplificador;
3 - É obrigatório a instalação de fusíveis para proteção em caso de sobrecarga. O fusível ou
disjuntor deve ser instalado o mais próximo possível da bateria, e ser dimensionado de
acordo com o amplificador;
4 - A bitola dos fios de alimentação é extremamente importante tanto para se obter a
potência desejada do amplificador, quanto para sua segurança. Siga a bitola do fio
recomendada neste manual (página 05 / 06). Bitolas menores que o especificado causam
perda de potência e sobreaquecimento dos cabos. É importante que os cabos de alimentação
sejam o mais curto possível;
5 - O amplificador deve ser instalado em um local firme, arejado e seco;
6 - O cabo de sinal (RCA), deve passar separado da fiação original do veículo, ou de qualquer
outro cabo de alimentação, para evitar interferências;
7 - A instalação do mesmo deve ser feita por um profissional qualificado.
A Taramps reserva o direito de modicar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade
de aplicar as modicações em unidades anteriormente produzidas.
02
Page 4

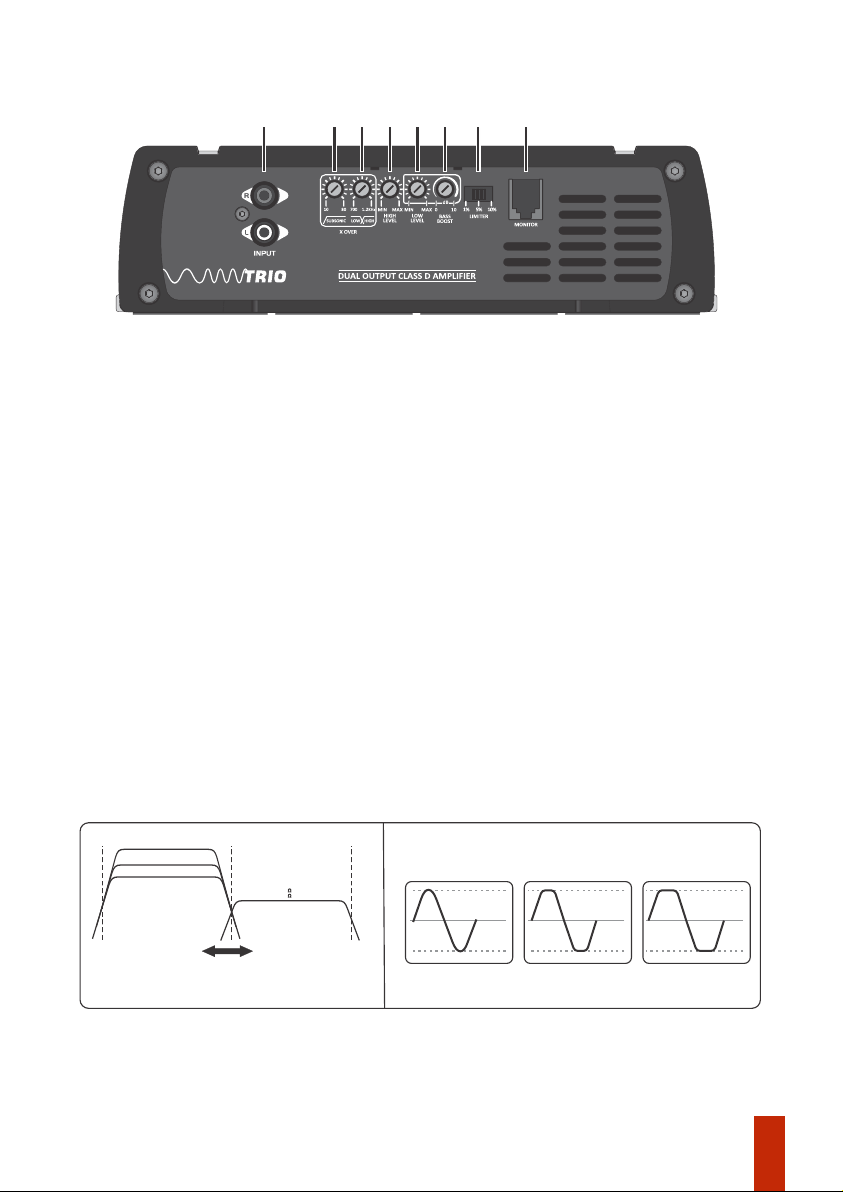

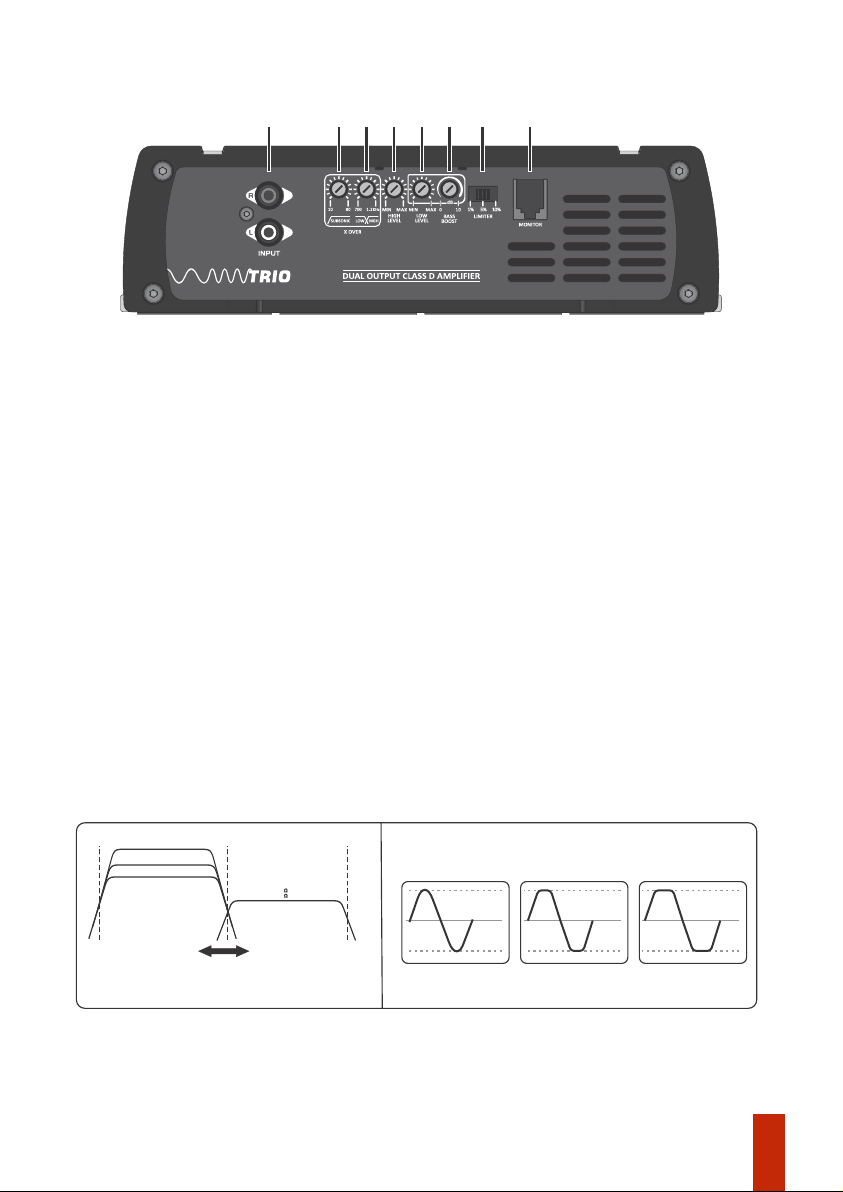

Funções & entradas
21 3
5
4
7
6
8
1 - INPUT (R e L): Entradas dos sinais a serem amplificados. Conectar as mesmas às saídas RCA do CD /
DVD Player, utilizando cabos blindados de boa qualidade para evitar a captação de ruídos.
X OVER
2 - SUBSONIC: Ajuste variável de 10Hz a 80Hz, que determina o início da frequência de operação da via
LOW.
3 - LOW/HIGH: Ajuste variável de 700Hz a 1200Hz, que determina simultâneamente a frequência final de
operação da via LOW e a frequência inicial da via HIGH.
4 - HIGH LEVEL: Ajusta o nível de sinal da via HIGH.
5 - LOW LEVEL: Ajusta o nível de sinal da via LOW.
6 - BASS BOOST: Reforço para os Sub-graves em 50Hz, com amplitude variável de 0 a +10dB;
7 - LIMITER: Com três posições, determina o valor aproximado de distorção por clipping da via LOW, ou
seja, define o ponto de atuação do limitador de potência (LIMITER) interno. Quanto maior o THD
permitido, a potência de saída é maior, porém com maior a distorção por clipping, o que é prejudicial ao(s)
alto-falante(s). A via HIGH também possui um limiter fixo, que mantem essa via sem atingir o ponto de
distorção por clipping.
Exemplo de sinal
Potência Máxima
1%
THD THD THD
5%
Potência Máxima
10%
10Hz
3800W 10% THD 60Hz
3400W 5% THD 60Hz
3000W 1% THD 60Hz
LOW
OUT
FC (-6dB)
(700 ~ 1200Hz)
250W 4 <1% THD
300W 2 <1% THD
HIGH
OUT
Potência Máxima
20KHz
8 - MONITOR: Conexão para acessório que tem como função o monitoramento do amplifi cador, onde
todas as informações dos LEDs indicadores, como distorção (CLIP/TEMP) e acionamento da proteção
(PROT), serão mostradas simultaneamente.
03
Page 5

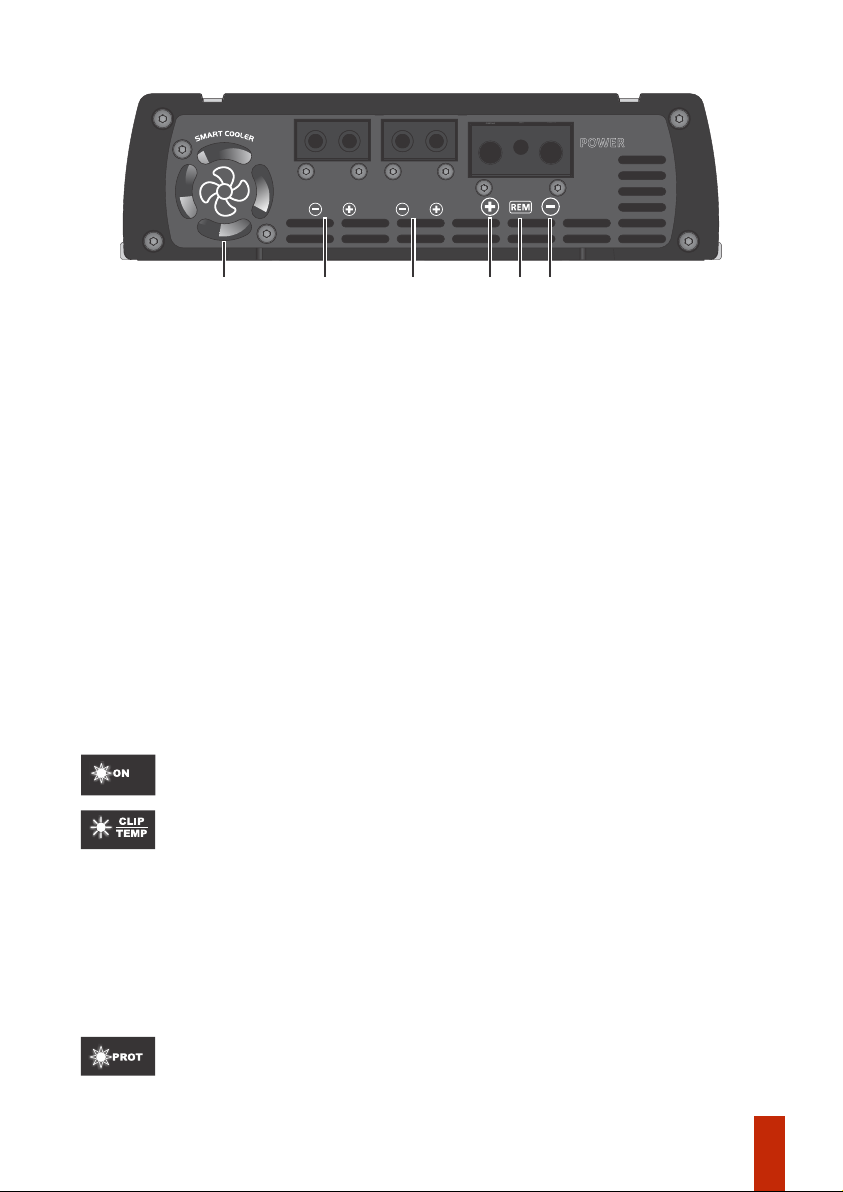

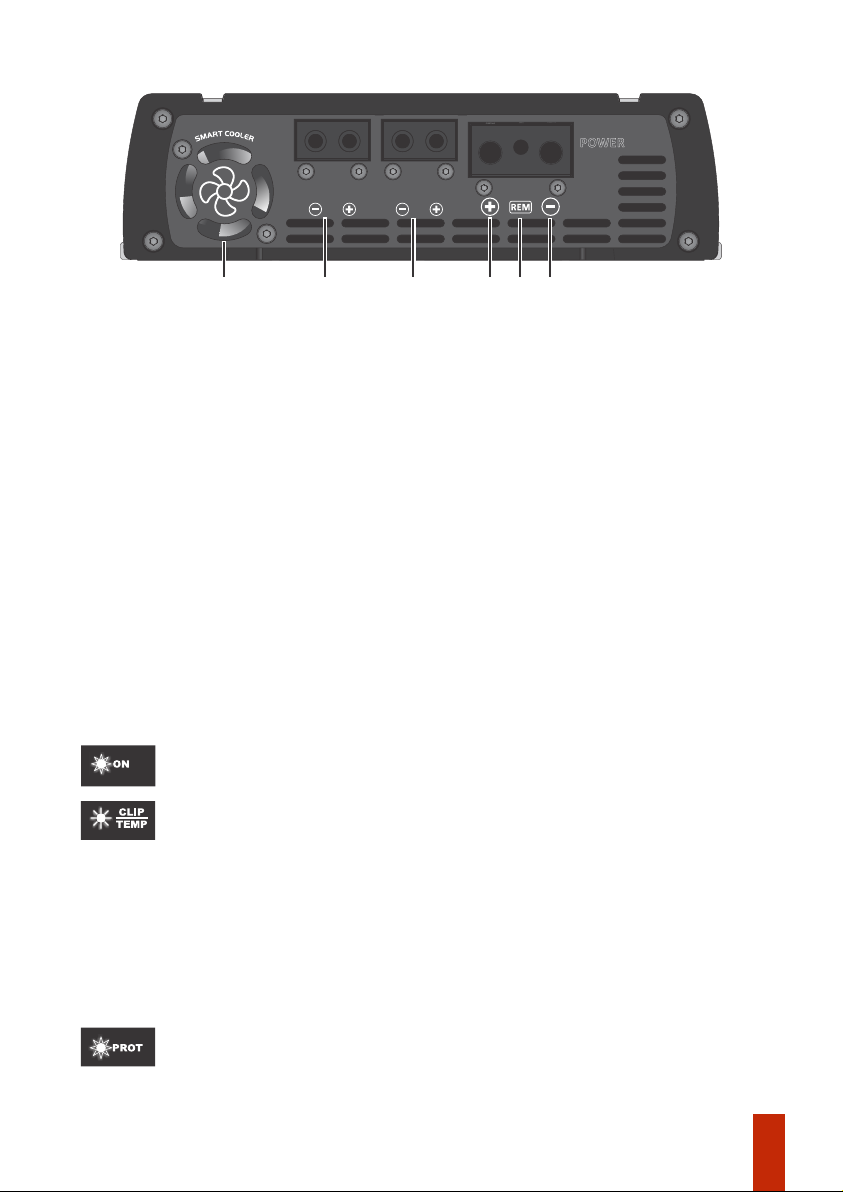

Conectores de alimentação e saídas
HIGH OUTLOW OUT
POWER
1 42
1 - COOLER: Este amplificador possui um cooler de ventilação interna, e que não pode ser obstruído. Para
perfeito funcionamento, o amplificador deve ser instalado em local seco e arejado. Recomendamos não embutir
o mesmo, para que assim o ar circule em toda a extensão interna do produto, evitando a atuação indevida da
proteção térmica.
2 - LOW OUT: Saída da via LOW, para a conexão do(s) alto-falante(s). A faixa de resposta dessa via é definida
pelos dois controles de X-OVER (SUBSONIC e LOW/HIGH), e o volume desta é definido pelo controle LOW
LEVEL.
Seguir a polaridade indicada e a impedância mínima recomendada. Para associações de alto-falantes, a
impedância a ser considerada é a resultante.
3 - HIGH OUT: Saída da via HIGH, para a conexão do(s) driver(s) e tweeter(s). A faixa de resposta dessa via é
definida a partir do controle de X-OVER (LOW/HIGH) e o volume desta é definido pelo controle HIGH LEVEL.
Seguir a polaridade indicada e a impedância mínima recomendada. Para associações de drivers / tweeters, a
impedância a ser considerada é a resultante.
4 - TERMINAL DE ALIMENTAÇÃO POSITIVO: Usar cabo 21mm² direto do terminal positivo da bateria com
fusível ou disjuntor (150A) o mais próximo possível da mesma.
5 - TERMINAL REMOTE: deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de 0,75mm².
6 - TERMINAL DE ALIMENTAÇÃO NEGATIVO: Deverá ser usado cabo de 21mm² o mais curto possível, ligado
ao polo negativo da bateria.
Recomendamos que todo os cabos tenham as pontas estanhadas, para melhor contato elétrico.
53 6
LEDs indicadores e sistemas de proteção
LED azul aceso contínuo:
Indica que o amplificador está ligado.
LED amarelo piscando: Temperatura excessiva (Pode ser causada por obstruções dos coolers
internos, instalação inadequada ou em local mal ventilado).
Caso a temperatura do amplificador exceder os níveis seguros de operação, a proteção térmica
atua. Nessa condição, o áudio é interrompido e o LED amarelo pisca continuamente, com o
cooler interno a máxima velocidade. Após o amplificador retornar a uma temperatura segura, é
automaticamente reiniciado, voltando ao funcionamento normal.
Recomendamos que não desligue o amplificador em caso de proteção térmica, para que
o tempo de resfriamento seja menor através da ventilação do cooler.
LED amarelo piscando de acordo com a música: Indica que o amplificador está operando no
limiar da distorção. Caso o led vermelho também piscar, indica distorção excessiva.
LED vermelho aceso contínuo:
Foi detectado curto-circuito ou impedância inferior a suportada na saída.
LED vermelho pisca 2x:
Voltagem de alimentação inferior a 9V.
LED vermelho pisca 3x:
Voltagem de alimentação superior a 16V.
04
Page 6
Instalação

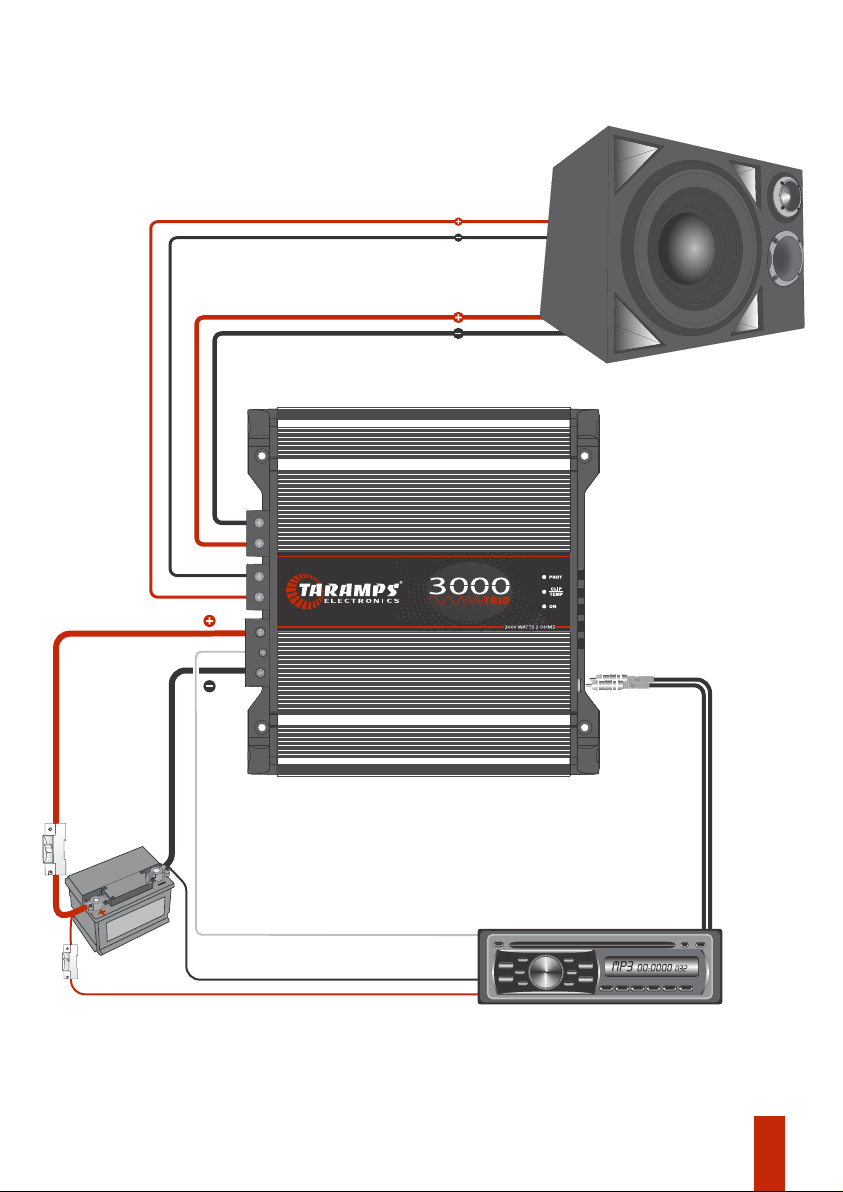

Qualquer ligação nos conectores de alimentação, entrada ou saída deverão ser feitas
somente com o amplificador desligado.

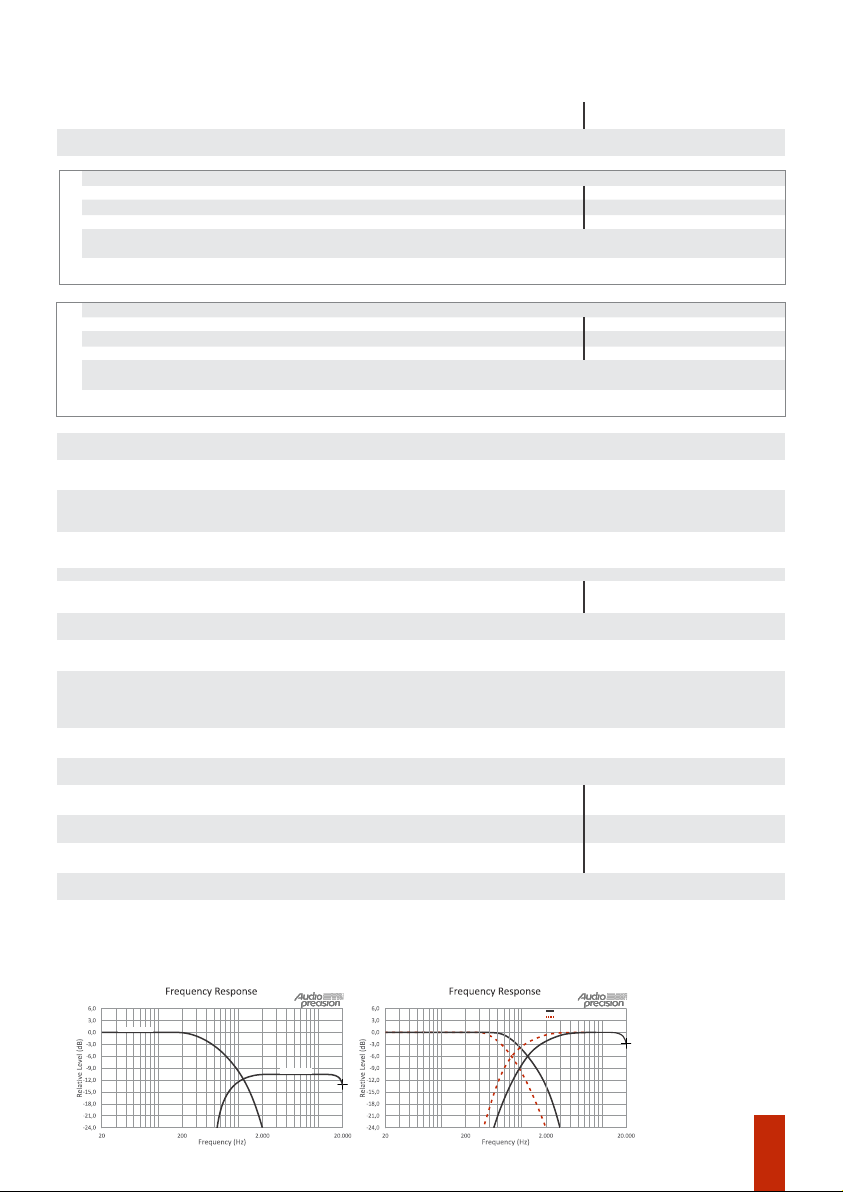

Bitola de fiação e fusível recomendados
Cabo de alimentação positivo / negativo _______________________________ 21mm²
Bitolas dos cabos de saída (LOW OUT)___________________________________6mm²
Bitolas dos cabos de saída (HIGH OUT)_________________________________1,5mm²
Bitola do cabo remote ____________________________________________ 0,75mm²
Fusível ou disjuntor de proteção________________________________________150A
Calculado considerando um comprimento máximo de 4m. Distância maiores que esta,
será preciso aumentar as bitolas dos cabos.
Atenção: O uso de fiação com bitola inferior ao recomendado causa perda de potência e
sobreaquecimento da fiação.
Observe a polaridade, nunca inverta os cabos de alimentação, sob risco de danos ao
amplificador.
É obrigatório a instalação de fusíveis ou disjuntores de proteção o mais próximo da(s)
bateria(s).
Installation
CAUTION: All connections to power supply, input and output connectors must be
carried out only with amplifier off.
Recommended wire gauge & fuse
Positive / negative power supply cable ___________________________________ 4 AWG
Output cables wire gauge (LOW OUT) ___________________________________ 9 AWG
Output cables wire gauge (HIGH OUT) __________________________________15 AWG
Remote cable ______________________________________________________18 AWG
Protection fuse or circuit breaker_________________________________________ 150A
Wire gauge calculated based in a 4 meters maximum lenght. For greater distances,
increase the cable gauge to avoid power losses.
Caution: Using wire gauges below the recommendation will result in power loss and
overheating of wiring.
Check polarity and never reverse power supply cables due to the risk of damage to the
amplifier.
It is compulsory to install the protection fuses or circuit breakers as close as possible from
batteries.
05
Page 7
Instalação / Installation
OBS: Para tweeters é indispensável a instalação de filtro passivo no terminal
positivo dos mesmos (Consulte manual do fabricante).
Note: For tweeters you must install a passive filter in the positive terminal of the
same ones (Consult transducer’s manufacturer manual).
HIGH OUT
1,5mm² (15 AWG)
1,5mm² (15 AWG)
LOW OUT
6mm² (9 AWG)
6mm² (9 AWG)
Caixa tipo ‘‘TRIO’’
Three way box
*Imagens Ilustrativas / Illustrative images
12V
GND
21mm² (4 AWG)
DISJUNTOR
21mm² (4 AWG)
Cabo RCA / RCA Cable
Taramps
Cabo Remote 0,75mm²
Remote Cable 18 AWG
DISJUNTOR
Exemplos de conexões na entrada de alimentação:
Capacidade requerida do banco de baterias:
Mínimo 150Ah
Examples of connections in the power supply input:
Required battery bank capacity:
At least 150Ah
CD/DVD Player / Head Unit
06
Page 8
Introduction
Congratulations on your purchase of a Taramps Electronics product.
It was developed in a modern laboratory and with the latest technology.
This manual covers all features, operations and instructions to solve any doubt that may arise
during the installation. Please take some time to read it carefully in order to ensure the proper
installation and the use of all benefits that this product can offer.
For questions, please call +55 (18) 3266-4050, e-mail [email protected] or visit
www.taramps.com.br.
Presentation Trio line:
The trio line is a product intended to use with two or three ways acoustic box, using a single
amplifier.
Versatile due to two output ways, suitable to drive the bass loudspeakers, horns and tweeters
in a same amplifier, but with separated adjustments for LOW and HIGH signals, such as
individual gain, crossover frequency and also an audio limiter included (with three selectable
levels for LOW way, and fixed for HIGH way).
It makes the instalation easier and pratical, due to less signal and power cables required.
Key recommendations
You can find below some key recommendations to get the most out of your amplifier:
1- Read this instruction manual carefully before carrying out any connection;
Any connection to the amplifier input or output must be carried out when amplifier is
off;
2 - Check carefully the polarity of power supply wiring (battery's positive and negative
terminals) loudspeakers and the minimum speaker impedance;
3 - It is compulsory to install fuses to protect against overloading. The fuse or circuit breaker
must be installed as close as possible to the battery and sized up according to the amplifier;
4 - The gauge of power supply wiring is extremely important both to reach the desired
amplifier output and to the amplifier's safety. Use the wire gauge recommended in this
manual (page 05 / 06). Using wire gauges below the specified value will result in power loss
and overheating of cables. It is important that the power supply cables are the shortest
possible;
5 - Amplifier must be installed in a firm and ventilated area;
6 - In order to avoid interferences, the signal cable (RCA) must be away from the original
wiring of vehicle or from any other power supply cable;
7 - The amplifier must be installed by a qualified professional.
Taramps reserves the right to modify the contents of this document at any time without prior notice and does
not have the obligation to apply the changes in units which were previously produced.
07
Page 9
Functions & inputs
21 3
5
4
7
6
8
1 - INPUT (R and L): Inputs of signals to be amplified. Connect these signals inputs RCA outputs of Head
Unit , using good quality shielded cables to avoid noise influence.
X OVER
2 - SUBSONIC: Variable adjustment from 10Hz to 80Hz, it sets the beginning operating frequency for
LOW way.
3 - LOW/HIGH: Variable adjustment from 700Hz to 1200Hz, it sets simultaneously the end operating
frequency of LOW way and beginning operation frequency of HIGH way.
4 - HIGH LEVEL: Set the output level of HIGH way.
5 - LOW LEVEL: Set the output level of LOW way.
6 - BASS BOOST: Boost for bass levels in 50Hz, with variable gain from 0 to +10dB.
7 -LIMITER: With three positions, it sets the aproximately value for clipping of LOW way signal (threshold
level for internal audio limiter). The more distortion allowed it leads to get more output power, but it can
decrease the loudspeaker's lifetime. The HIGH way also has a limiter, but with a fixed threshold for never
reach the clipping point.
Sig nal examp le
Maximum power
1%
THD THD THD
5%
Maximum power
10%
10Hz
3800W 10% THD 60Hz
3400W 5% THD 60Hz
3000W 1% THD 60Hz
LOW
OUT
FC (-6dB)
(700 ~ 1200Hz)
250W 4 <1% THD
300W 2 <1% THD
HIGH
OUT
Maximum power
20KHz
8 - MONITOR: Connection to an accessory, which function is to monitor the amplifier and it is where
all information from the indicator LEDs, such as distortion (CLIP/TEMP) and protection actuation
(PROT), will be displayed simultaneously.
08
Page 10
Power supply connector & outputs
HIGH OUTLOW OUT
POWER
1 42
1 - FAN: This amplifier has one internal fan, and cannot be blocked. For perfect operating, the amplifier must be
installed in a ventilated place. Don't block the ventilation holes, keep a minimum ventilation area surrounding
the amplifier. Otherwise, the thermal protection can trip due to excessive heating.
2 - LOW OUT: Output for low frequency loudspeakers connection. The frequency response is set by X-Over
adjustments, and the its level is set by LOW LEVEL adjustment. Follow the polarity and minimum recommended
impedance. To combine loudspeakers, the resulting impedance must be taken into account.
3 - HIGH OUT: Output for high frequency transducers connection (horns and tweeters). The frequency response
is set by LOW/HIGH adjustment in the X-Over section, and the level is set by HIGH LEVEL adjustment. Follow the
polarity and minimum recommended impedance. To combine loudspeakers, the resulting impedance must be
taken into account.
4 - POSITIVE POWER SUPPLY TERMINAL: Use a 4 AWG (21mm²) cable directly from the positive battery
terminal with fuse (150A), as close as possible to the battery.
5 - REMOTE TERMINAL: The remote Head Unit output must be connected by a 0,75mm² (18 AWG) cable.
6 - NEGATIVE POWER SUPPLY TERMINAL: A 4 AWG (21mm²) cable as short as possible must be used,
connected to the negative battery pole.
It is recommended that all cables must have tinned ends to improve electrical contact.
53 6
LEDS indicators & protection system
Blue LED steady on:
Indicates that the amplifier is turned on.
Flashing yellow LED: Excessive temperature (May be caused by obstruction of the internal fan,
improper installation or poorly ventilated location).
In case of amplifier overheating, the thermal protection will trip the audio output. The yellow led
will flash continuosly and the internal fan will run at maximum speed. Once the amplifier is back to
a safe operation temperature, it will resume the normal operation.
Don't turn off the amplifier when in thermal protection state. Due to internal fan, the cooling
time could be shorter than waiting with the amplifier turned off.
Blinking yellow LED according to music: Indicates that the amplifier is operating at the
threshold of distortion. If the red LED also blinks, it indicates excessive distortion.
Red LED:
Short-circuit or impedance lower than that supported at output.
Red LED flashes 2x:
Supply voltage less than 9V.
Red LED flashes 3x:
Power supply voltage greater than 16V.
09
Page 11
Características técnicas / Technical features
Impedância Mínima de Saída / Modelo
Minimum Output Impedance / Model:
Número de Saídas / Vias
Number of Outputs / Ways:
Potência Nominal - Output Power @12.6VDC
2 OHMS:
4 OHMS:
8 OHMS:
Resposta de Frequência
Frequency Response:
Limiter de Potência (Selecionável)
Limiter (Selectable)
Potência Nominal - Output Power @12.6VDC
2 OHMS:
4 OHMS:
8 OHMS:
Resposta de Frequência
Frequency Response:
Limiter de Potência (Fixo)
Limiter (Fixed)
VIA HIGH / HIGH WAY VIA LOW / LOW WAY
Sensibilidade de Entrada
Input Sensitivity (Level 100%):
Relação Sinal-Ruído
Signal- to-noise Ratio:
Crossover
HPF (Filtro Subsônico)
(Subsonic Filter):
Corte de Frequência
Frequency Cut:
Bass Boost:
Eciência
Efficiency:
Impedância de Entrada
Input Impedance:
Gerenciamento Térmico
Thermal Management:
Sistema de Proteção
Protection System:
Tensão de Alimentação Mínima
Minimum Supply Voltage:
Tensão de Alimentação Máxima
Maximum Supply Voltage:
Consumo em Repouso
Idle Consumption:
Consumo Musical
Musical Consumption / @12.6VDC:
Consumo na Potência Nominal
Rated Power Consumption:
Dimensões (L x A x P)
Dimensions (W x H x L):
Peso
Weigth:
*Potência nominal com sinal senoidal de 60Hz e THD <= 1% na saída LOW, com carga resistiva na impedância mínima, medida com analisador de áudio Audio Precision APx525 ou equipamento com performance e precisão equivalente, com o
produto a uma temperatura máxima de 50°C e voltagem de alimentação a 12,6V. A potência da saída HIGH é medida a 5KHz.
Os valores citados são típicos e podem sofrer pequenas variações devido a tolerância de componentes ou do processo de fabricação.
Para maiores informações ou dúvidas acesse nosso site ou entre em contato com o suporte da TARAMPS ELECTRONICS.
XOVER LOW/HIGH=700Hz, HIGH LEVEL=MAX., LOW LEVEL=MAX.
LOW OUT
HIGH OUT
20KHz
Smart Cooler (cooler acionado por temperatura ou áudio, em 3 velocidades)
Curto na Saída, curto na saída em relação ao GND, proteção de baixa
impedância, proteção de tensão baixa/alta e proteção térmica.
Output short circuit or overload (across the load or output terminal to ground),
low or excessive supply voltage and thermal protection
Saídas no mesmo nível / Both output at same level
2 Ohms 4 Ohms
02
3000W RMS ---------------
1920W RMS 3000W RMS
---------------- 1920W RMS
10Hz ~ 700Hz (X-Over Low / High = 700)
10Hz ~ 1200Hz (X-Over Low / High = 1200)
1% / 5% / 10% THD
300W RMS --------------
200W RMS 250W RMS
-------------- 150W RMS
700Hz ~ 20KHz (X-Over Low / High = 700)
1200Hz ~ 20KHz(X-Over Low / High = 1200)
Anticlip
180mV
>88dB
10Hz ~ 80Hz (-12dB/8ª) Variável / Variable
700Hz ~ 1200Hz (-12dB/8ª) Variável / Variable
0 ~10,5dB (50Hz)
76% 79%
10K Ohms
Fan triggered by temperature or audio, with 3 speeds
9VDC
16VDC
1.60A 2.20A
165A 152A
315A 301A
229 x 65 x 216mm
(9" x 2.56" x 8.50")
2.5Kg (5.5lb)
*Rated power with 60Hz sinusoidal signal
XOVER LOW / HIGH1200Hz
XOVER LOW / HIGH700Hz
(LOW way) and THD <= 1%, with resistive
loads, m easured with Aud io Preci sion
APx525 audio analyzer or equivalent and
the pr oduct at lo wer th an 50° C case
temperature and 12.6V supply voltage.
The HIGH way output power is measured
20KHz
at 5KHz.
The values as above are typical and may
var y, du e to elec tro nic c omp onen ts
tolerance or manufacturing process.
For further informations or questions, visit
our web site or c ontact TAR AMPS___ _
ELECTRONICS support.
10
Page 12
MN_510009484_R01
Loading...
