Taramps SMART3 User guide

Download

Page 1

Page 2

Índice

PORTUGUÊS - BR

01 • Termo de garantia

• Assistência técnica

02 • Introdução

• Apresentação da linha Smart

• Recomendações importantes

03 • Funções, entradas e saídas

04 • Conector de alimentação

• LEDs indicadores e sistema de proteção

05 • Instalação

• Bitola de ação e fusível recomendados

06 • Características técnicas

Termo de garantia

A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, CEP

19.180-000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou solidariamente em decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se destina, pelo prazo de 12 meses, a partir da data de aquisição. Em caso de defeito no período de garantia, a responsabilidade da TARAMPS limita-se ao conserto ou substituição do aparelho de sua fabricação.

Esta garantia exclui:

•Produtos danificados por instalação incorreta, infiltração de água, violação por pessoas não autorizadas;

• Lacre de garantia rasurado ou rasgado;

•Casos onde o produto não seja utilizado em condições normais;

•Defeitos provocados por acessórios, modificações ou equipamentos acoplados ao produto;

•O produto apresentar danos decorrentes de quedas, impactos ou da ação de agentes da natureza (inundações, raios, etc.);

•Custos de retirada e reinstalação do equipamento, bem como seu transporte até o posto de assistência técnica;

•Danos de qualquer natureza, consequentes de problemas no produto, bem como perdas causadas pela interrupção do uso.

Assistência técnica

Contamos com redes de Assistência Técnica por todo o Brasil e estamos sempre prontos para atender suas dúvidas e necessidades. Para localizar uma Assistência Técnica Taramps Electronics perto de você, basta acessar nosso site:

www.taramps.com.br/pt/rede-de-assistencias-tecnicas ou entre em contato com o Departamento de

assistência técnica de fábrica:

Taramps Electronics

Rua: Abílio Daguano, nº 274 CEP: 19.180-000 Fones: (18) 3266-4050 / 99749-3391 E-mail: [email protected]

Page 3

Introdução

Parabéns pela compra de um produto Taramps. Desenvolvido em moderno laboratório, com a mais alta tecnologia e profissionais altamente qualificados. Este manual explica todos os recursos, operações e orientações para solucionar dúvidas que possam surgir em sua instalação. Reserve algum tempo para lê-lo atentamente e garantir uma instalação adequada e o uso de todos os benefícios que este produto pode oferecer. Caso haja dúvida mesmo depois da leitura deste manual, entre em contato com nosso suporte técnico pelo número de telefone 18-3266-4050 ou pelo nosso site www.taramps.com.br.

PORTUGUÊS - BR

Apresentação da Linha Smart

Multi-impedância: Apresentando uma nova tecnologia de controle e novas funções, o SMART 3 tem a

potência especificada de 3000W RMS no intervalo de 1 a 2 Ohms: (1 - 1,33 - 1,5 - 1,67 e 2 Ohms com a mesma potência);

SMART LEDS: Indicador de nível de sinal de saída com leds, na parte superior do produto;

Entrada RCA para até 4V RMS: Ajuste de ganho de entrada que permite o uso de players de até 4VRMS

de nível de saída;

Entrada RCA dupla IN/OUT: Conector RCA com função de entrada e saída, dispensa o uso de cabos “Y”;

Conector de alimentação para cabos de até 50mm²: Permite o uso de cabos de alimentação com maior

bitola (de até 50mm² )para maior rendimento;

Proteções com AUTO-Restart: O amplificador automaticamente é reiniciado após algum evento de proteção;

Inicialização do áudio em RAMPA: Após ligar o amplificador, o audio é liberado gradualmente (rampa).

Recomendações importantes

Para aproveitar ao máximo os recursos do seu amplificador, indicamos abaixo algumas recomendações importantes:

1 - Leia atentamente este manual de instruções antes de efetuar qualquer ligação; Qualquer conexão na entrada ou saída do amplificador somente deverá ser feita com o amplificador desligado; 2 - Observe atentamente a polaridade da fiação de alimentação (positivo e negativo da bateria) e dos alto

falantes, bem como a impedância mínima do amplificador; 3 - É obrigatório a instalação de fusíveis para proteção em caso de sobrecarga. O fusível ou disjuntor deve ser instalado o mais próximo possível da bateria, e ser dimensionado de acordo com o amplificador; 4 - A bitola dos fios de alimentação é extremamente importante tanto para se obter a potência desejada do amplificador, quanto para sua segurança. Siga a bitola do fio recomendada neste manual (página 05). Bitolas menores que o especificado causam perda de potência e sobreaquecimento dos cabos. É importante que os cabos de alimentação sejam o mais curto possível;

5 - O amplificador deve ser instalado em um local firme, arejado e seco; 6 - O cabo de sinal (RCA), deve passar separado da fiação original do veículo, ou de qualquer outro cabo

de alimentação, para evitar interferências; 7 - A instalação do mesmo deve ser feita por um profissional qualificado.

A Taramps reserva o direito de modicar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de aplicar as modicações em unidades anteriormente produzidas.

Page 4

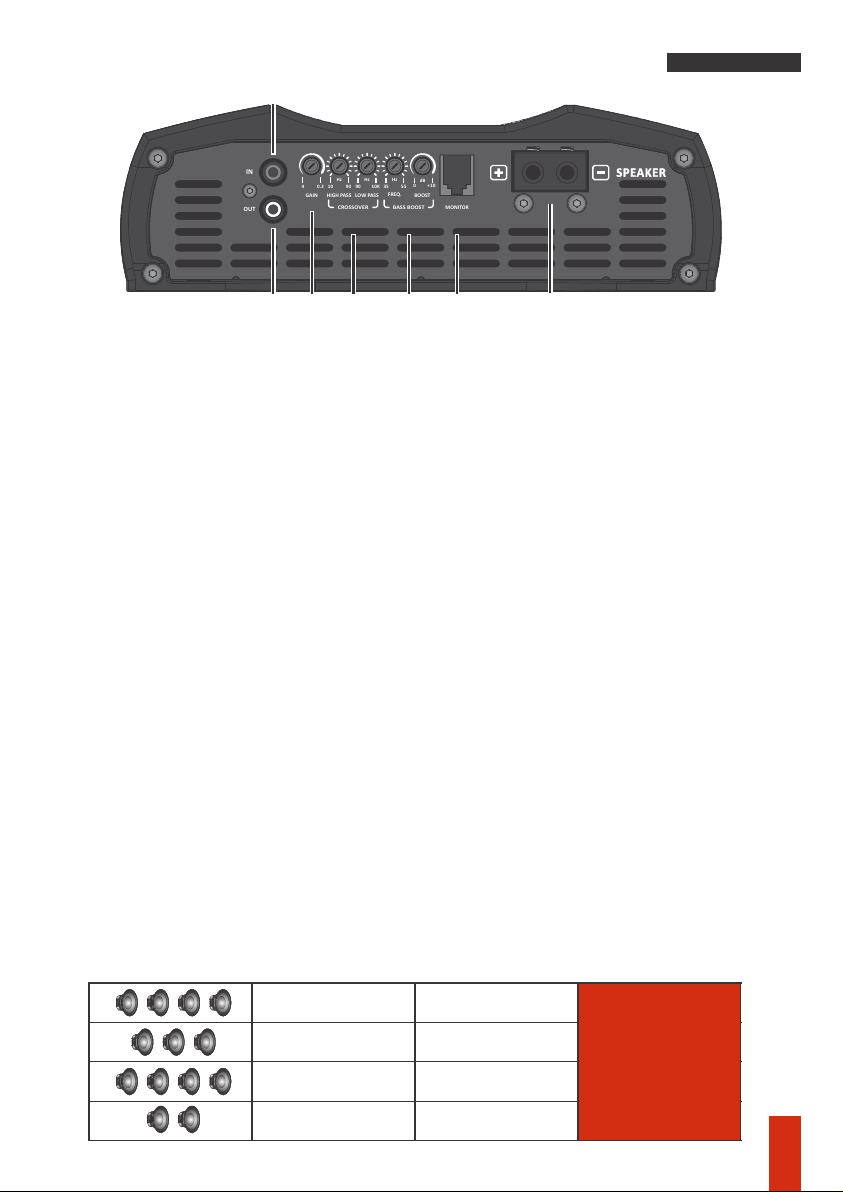

Funções, entradas e saídas

PORTUGUÊS - BR

OUT

213

Hz Hz

+100

9010

10K90

0.2

HIGH PASS

GAIN

CROSSOVER

LOW PASS

FREQ.

BASS BOOST

BOOST

MONITOR

6 7

SPEAKER

1 - IN: Entrada do sinal a ser amplificado. Conectar a mesma à saída RCA do CD / DVD Player, utilizando cabo blindado de boa qualidade para evitar a captação de ruídos.

2 - OUT: Saída de sinal de áudio. Envia o mesmo sinal de entrada (IN) para outro amplificador, permitindo ligação em cascata.

3 - GAIN: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis de sinal de saída de praticamente todos os modelos de CD/DVD Player do mercado. É possível ajustar de 4V (sensibilidade mínima) até 0,2V (sensibilidade máxima).

4 - CROSSOVER FILTRO HIGH PASS (HPF): Ajuste variável de 10Hz a 90Hz, que determina o início da frequência de

operação do amplificador. FILTRO LOW PASS (LPF): Ajuste variável de 90Hz a 10KHz, que determina o fim da frequência de operação do amplificador.

5 - BASS BOOST FREQ.: Determina a frequência de atuação do Bass Boost de 35Hz a 55Hz. BOOST: Reforço para os Sub-graves, com amplitude variável de 0 a +10dB na frequência definida em

FREQ.

6 - MONITOR: Conexão para acessório que tem como função o monitoramento do a mp l if i ca do r, . .. . .

informando clipping e acionamento das proteções (Acessório incluso).

7 - SPEAKER: Saída (positivo e negativo) para a conexão dos transdutores (alto-falantes). Seguir a polaridade indicada. Para associações de alto-falantes, a impedância a ser considerada é a impedância resultante:

Alto-Falantes

Quantidade Impedância

4 x 4 OHMS

3 x 4 OHMS

Impedância

Resultante

1 OHM

1.33 OHMS

Potência

3000W RMS

1.5 OHMS4 x 6 OHMS

2 OHMS2 x 4 OHMS

Page 5

Amplificador em

funcionamento

Bateria com voltagem

abaixo de 9V

acima de 16V

Bateria com voltagem

Curto na saída ou entre terminal

de saida e GND

Temperatura acima do limite de

operação (>85°C)

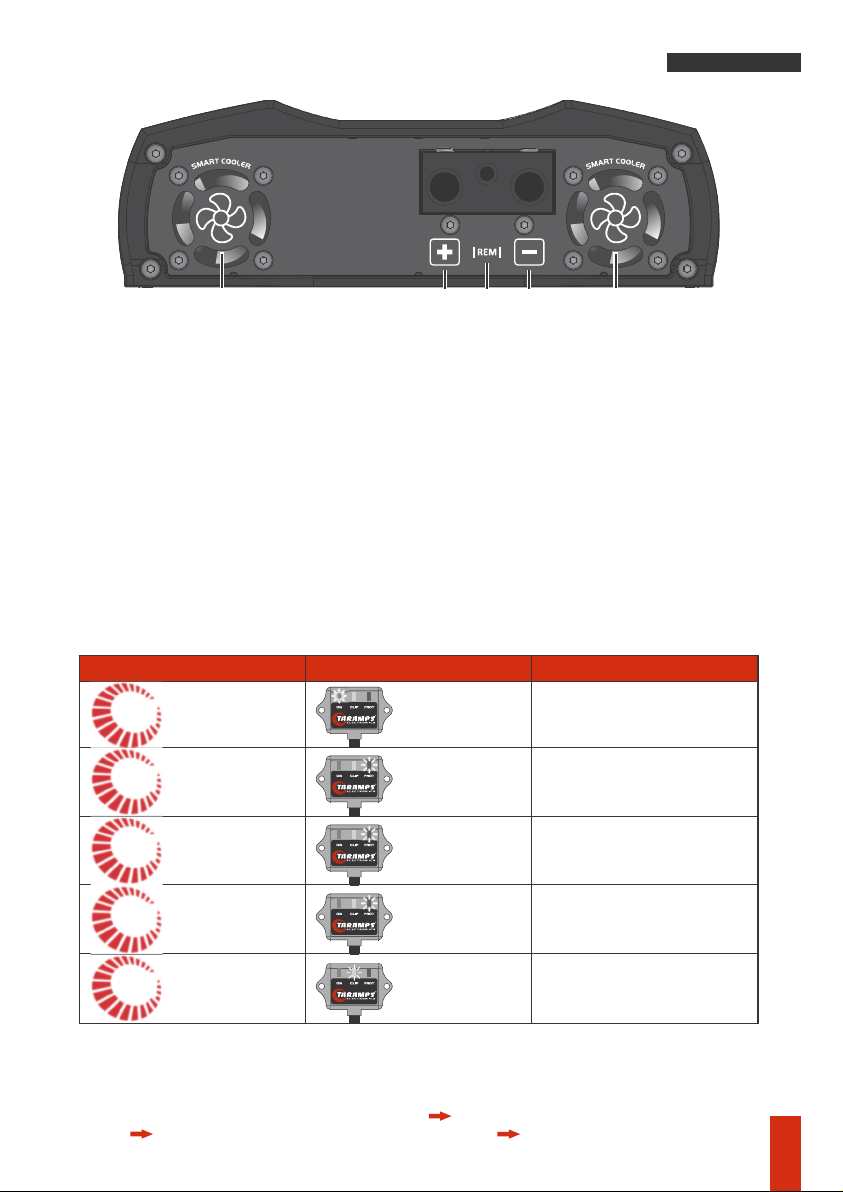

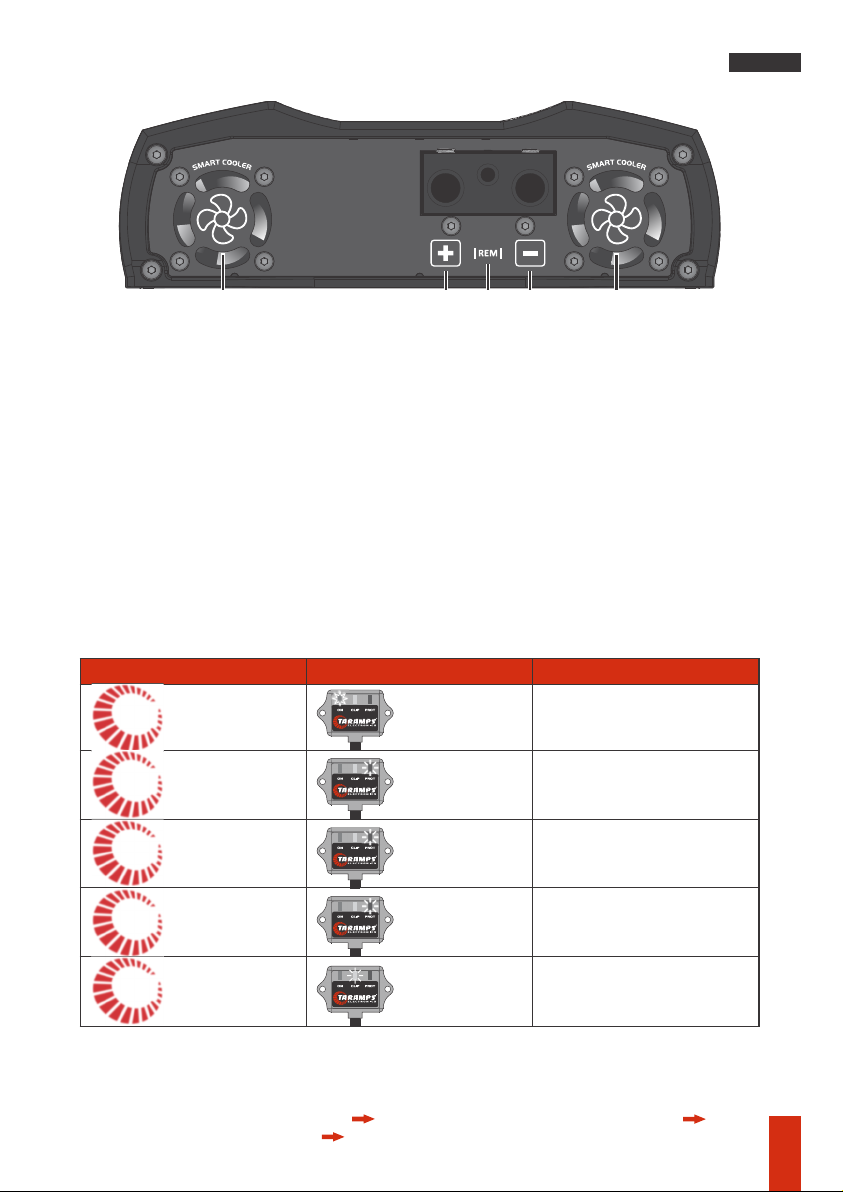

Conector de alimentação

POWER

INPUT

PORTUGUÊS - BR

1 - SMART COOLER: Este amplificador possui dois coolers de ventilação interna, e que não podem ser

1 12

obstruídos. Controlado por um sistema inteligente (Smart Cooler), o mesmo só funciona em velocidade máxima quando necessário, garantindo maior vida útil do cooler e um funcionamento mais silencioso do seu amplificador. Para per feito funcionamento, o amplificador deve ser instalado em local seco e arejado. Recomendamos não embutir o mesmo, para garantir uma ventilação adequada.

2 - TERMINAL DE ALIMENTAÇÃO POSITIVO: Usar cabo de no mínimo 21mm² e máximo 50mm² direto do terminal positivo da bateria com fusível ou disjuntor (150A) o mais próximo possível da mesma.

3 - TERMINAL REMOTE: deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de 0,75mm².

4 - TERMINAL DE ALIMENTAÇÃO NEGATIVO: Usar cabo de no mínimo 21mm² e máximo 50mm² o mais curto

possível, ligado ao polo negativo da bateria.

Recomendamos que todo os cabos tenham as pontas estanhadas, para melhor contato elétrico.

Em casos de uso de barramento nos terminais, evitar o aperto com extensores na chave allen, pois torque excessivo poderá causar a quebra do terminal.

3 4

LEDs indicadores e sistema de proteção

Smart LEDs

LEDs aceso Mostra nível de áudio

LEDs piscando 2x

LEDs piscando 3x

Monitor de Led

LED azul aceso

LED vermelho pisca 2x

LED vermelho pisca 3x

Condições

LEDs piscando 6x por segundo continuamente

LEDs piscando 1 segundo aceso 1 segundo apagado

A proteção térmica aguarda o resfriamento para então reiniciar. Caso entre em proteção, o amplificador será automaticamente reiniciado.

Exemplo: Proteção de bateria baixa: Amplificador funcionando LED Vermelho (Monitor de LED) ou Smart LEDS, pisca 2x LED Vermelho (monitor de LED) ou Smart LEDS, pisca 2x Amplificador reinicia.

LED vermelho piscando 6x por seg. continuamente

LED amarelo piscando 1seg. aceso 1 seg. apagado

Page 6

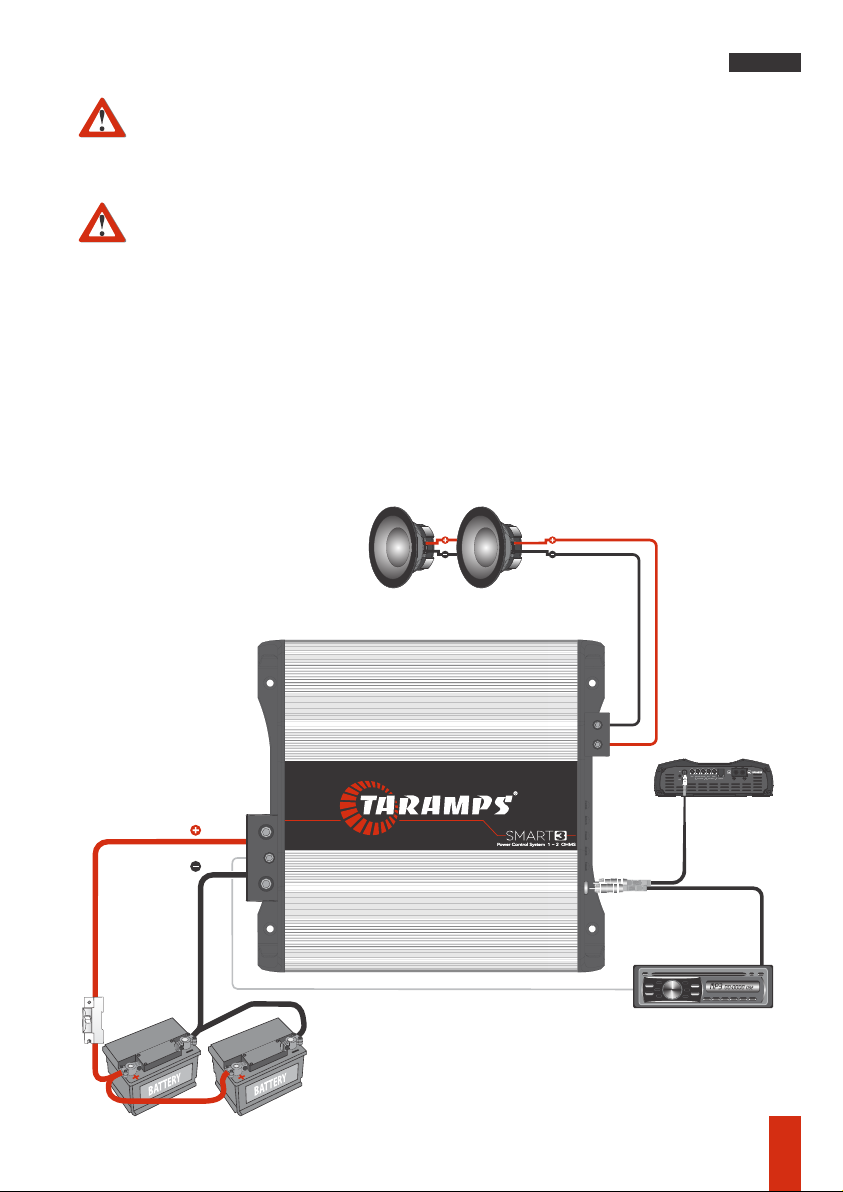

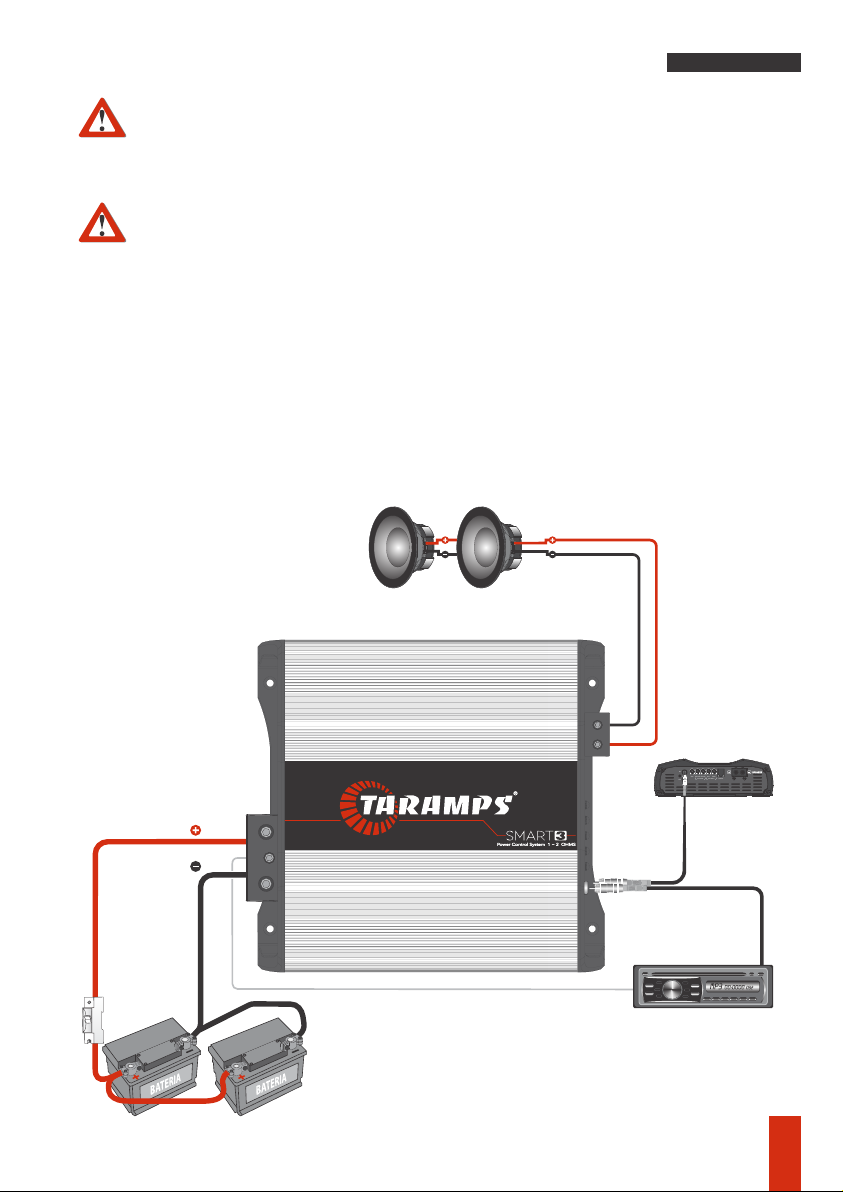

Instalação

Qualquer ligação nos conectores de alimentação, entrada ou saída deverão ser feitas somente com o amplificador desligado.

Bitola de fiação e fusível recomendados

Cabo de alimentação positivo / negativo*______________ Min. 21mm² / Max. 50mm² Bitolas dos cabos de saída*___________________________________________ 6mm² Bitola do cabo remote ____________________________________________ 0,75mm² Fusível ou disjuntor de proteção________________________________________150A Atenção: O uso de fiação com bitola inferior ao recomendado pode causar perda de potência e sobreaquecimento da fiação. Observe a polaridade. Nunca inverta os cabos de alimentação, sob risco de danos ao amplificador. *Calculado considerando um comprimento máximo de 4m. Para distância maior, aumentar a bitola dos cabos.

É obrigatório a instalação de fusíveis ou disjuntores de proteção o mais próximo da(s) bateria(s).

PORTUGUÊS - BR

OBS: Em caso de drivers é indispensável a instalação de filtro passivo no terminal positivo dos mesmos (Consulte manual do fabricante).

12V

GND

50mm² (1/0 AWG)

DISJUNTOR

50mm² (1/0 AWG)

Imagens Ilustrativas

Cabo Remote 0,75mm² / 18 AWG

Obs: Capacidade requerida do banco de baterias: Mínimo 150Ah

6mm² (9 AWG)

OUT - SAÍDA

IN - ENTRADA

Hz Hz

+100

9010

10K90

0.2

FREQ.

BOOST

LOW PASS

HIGH PASS

GAIN

BASS BOOST

CROSSOVER

MONITOR

OUT

Outro Amplificador

Cabos RCA

Taramps

CD/DVD Player

SPEAKER

Page 7

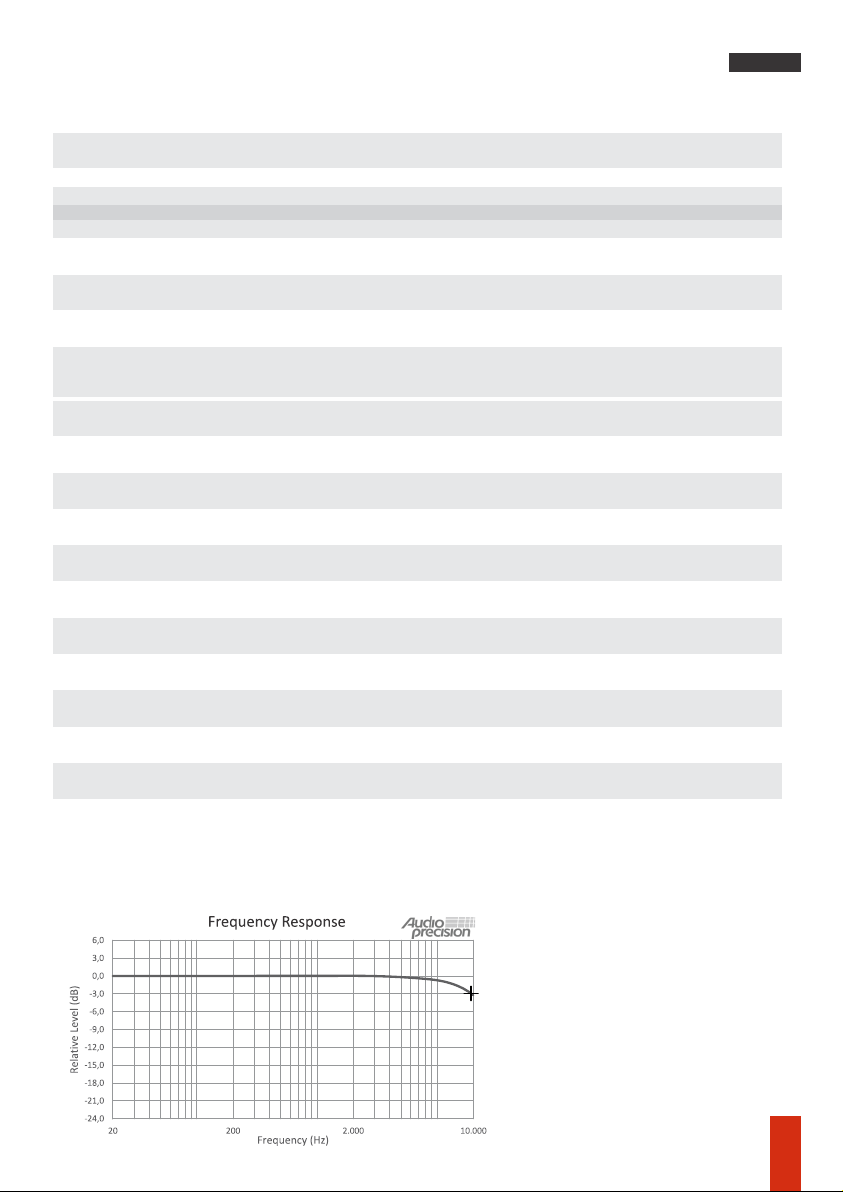

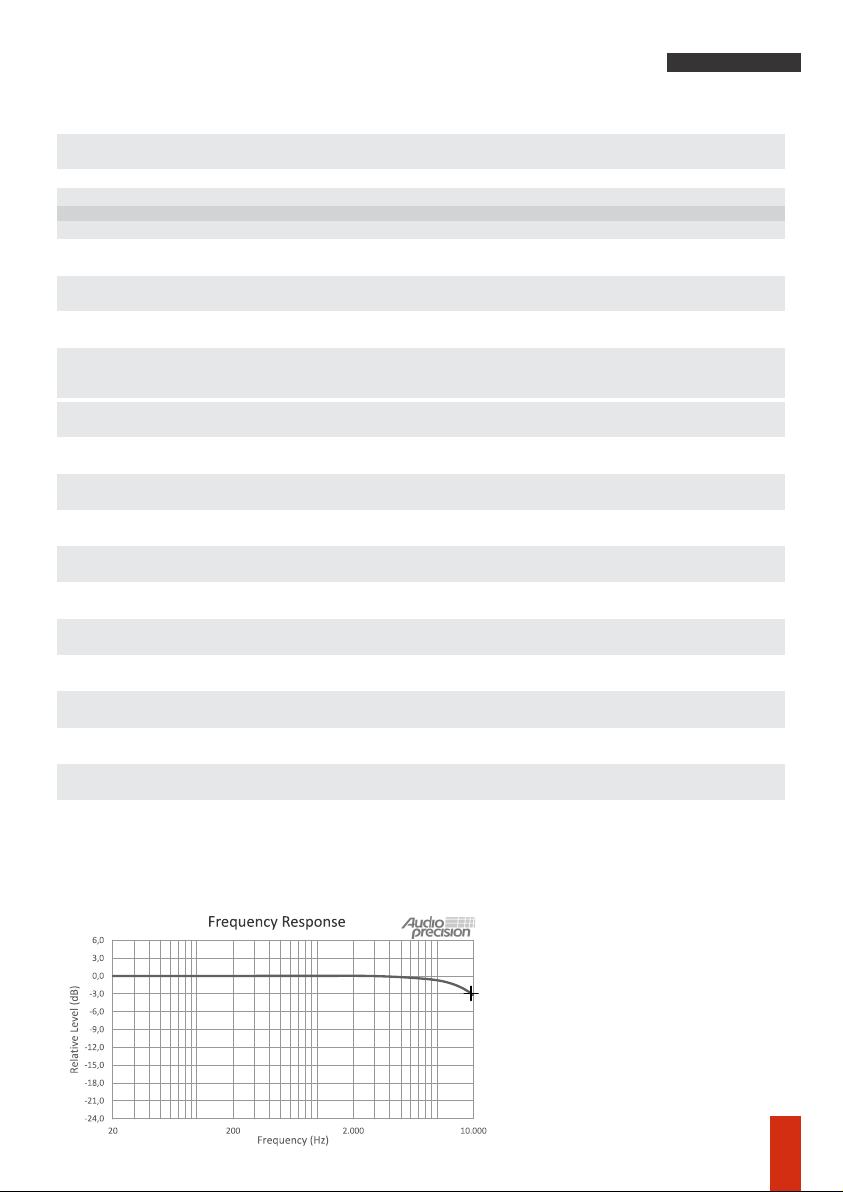

Características técnicas

PORTUGUÊS - BR

Multi-Impedância de Saída:

Número de Canais:

Potência Nominal @12.6VDC* 1 OHM: 2 OHMS: 4 OHMS:

Sensibilidade de Entrada:

Relação Sinal-Ruído:

Resposta de Frequência:

Crossover HPF (Filtro Passa Alta):

LPF (Filtro Passa Baixa):

Freq.: Bass Boost:

Boost:

Eciência:

Impedância de Entrada:

Sistema de Proteção:

Tensão de Alimentação Mínima:

Tensão de Alimentação Máxima:

Consumo em Repouso:

1 Ohm ~ 2 Ohms

3000W RMS 3000W RMS 2000W RMS

0.22V ~ 4V

>90dB

10Hz ~ 10KHz (-3dB)

10Hz ~ 90Hz (-12dB/8ª) Variável

90Hz ~ 10KHz (-12dB/8ª) Variável

35Hz ~ 55Hz

0 ~ +10dB

79%

10K Ohms

Curto circuito na saída, proteção de tensão baixa/alta e

proteção térmica.

9VDC

16VDC

2.40A

Consumo Musical @12.6VDC:

Consumo na Potência Nominal:

Dimensões (L x A x P):

Peso:

*Potência de saída medida com sinal senoidal de 40Hz e 1KHz, THD <= 1% na saída, utilizando carga resistiva na impedância nominal, medida com analisador de potência SMD/AD-1, o produto a uma temperatura máxima de 50°C e voltagem de alimentação a 12,6V. Os valores citados são típicos e podem sofrer pequenas variações devido a tolerância de componentes ou do processo de fabricação. Para maiores informações ou em caso de dúvidas acesse nosso site ou entre em contato com o suporte da TARAMPS ELECTRONICS.

fc=10K

150A

300A

228 x 70 x 238mm

2.60Kg

Page 8

Index

ENGLISH

07 • Term of warranty

•Technical assistance

08 • Introduction

• Smart line presentation

• Key recommendations

09 • Functions, inputs & outputs

10 • Power supply connector

•LEDs indicators & protection system

11• Installation

• Recommended wire gauge & fuse

12 • Technical features

Term of warranty

TARAMPS, located on Abilio Daguano Street 274, Res. Manoel Martins – Alfredo Marcondes, SP - Brazil, ZIP CODE 19180-000, guarantees this product against any defects on terms of project, making, assembling, and/or with solidarity, due to project vices which cause it improper or inadequate to its original use within 12 months from the date of purchase. In case of defect during the warranty period, TARAMPS responsibility is limited to the repairing or substitution of the device of its own making.

This warranty excludes:

•Damaged products by improper installation, water infiltration, violation by unauthorized individuals;

•Tamper or torn warranty seal;

•Cases in which the product is not used in adequate conditions;

•Defects caused by accessories, modifications or features attached to the product;

•The product with damage from falling, bumps or nature related problems (flooding, lightning, etc.);

•Warranty card is not properly filled or torn;

•Costs involving uninstallation, reinstallation of equipment as well as shipment to the factory;

•Damage of any kind, due to problems in the product, as well as losses caused by discontinued use of the product.

Technical assistance

For international support, check on our website:

www.taramps.com.br/en/rede-de-assistencias-tecnicas

or contact direct the factory support: Phones: +55 18 3266-4050 / +55 18 99749-3391 E-mail: [email protected]

Page 9

Introduction

Congratulations on your purchase of a Taramps product. It was developed in a modern laboratory and with the latest technology. This manual covers all features, operations and instructions to solve any doubt that may arise during the installation. Please take some time to read it carefully in order to ensure the proper installation and the use of all benefits that this product can offer. For questions, please call +55 (18) 3266-4050, e-mail [email protected] or visit www.taramps.com.br.

ENGLISH

Smart Line Presentation

Multi-impedance: Featuring new control technology and new functions, the SMART 3 brings 3000W

RMS rated power in the range of 1 to 2 Ohms: (1 - 1.33 - 1.5 - 1.67 and 2 Ohms with same power);

SMART LEDS: LEDs output signal level indicator on top of product;

RCA input for up to 4V RMS: Input gain adjustment that allows head units up to 4VRMS output level;

Dual RCA IN / OUT Input: RCA connector with input and output function, eliminates the needing of “Y”

cables for send the same unput signal to another amplifier;

Power connector for cables up to 1/0 AWG: Allows the use of power cables with larger gauge (up to 50mm²) for higher performance;

AUTO-Restart Protections: The amplifier automatically restarts after a protection event;

RAMP audio initialization: After turning on the amplifier, audio is released gradually (ramp).

Key recommendations

You can find below some key recommendations to get the maximum performance of your amplifier:

1- Read this instruction manual carefully before carrying out any connection; Any connection to the amplifier input or output must be carried out when amplifier is off; 2 - Check carefully the polarity of power supply wiring (battery's positive and negative terminals)

loudspeakers and the minimum speaker impedance; 3 - It is compulsory to install fuses to protect against overloading. The fuse or circuit breaker must be

installed as close as possible to the battery and sized up according to the amplifier; 4 - The gauge of power supply wiring is extremely important both to reach the desired amplifier power

and to the amplifier's safety. Use the wire gauge recommended in this manual (page 11). Using wire gauges below the specified value will result in power loss and overheating of cables. It is important that the power supply cables are the shortest lenght as possible;

5 - The amplifier must be installed in a firm and ventilated area; 6 - In order to avoid interferences, the signal cable (RCA) must be installed away from the vehicle’s wire

harness or from any other power supply cable; 7 - The amplifier must be installed by a qualified professional.

Taramps reserves the right to modify the contents of this document at any time without prior notice and does not have the obligation to apply the changes in units which were previously produced.

Page 10

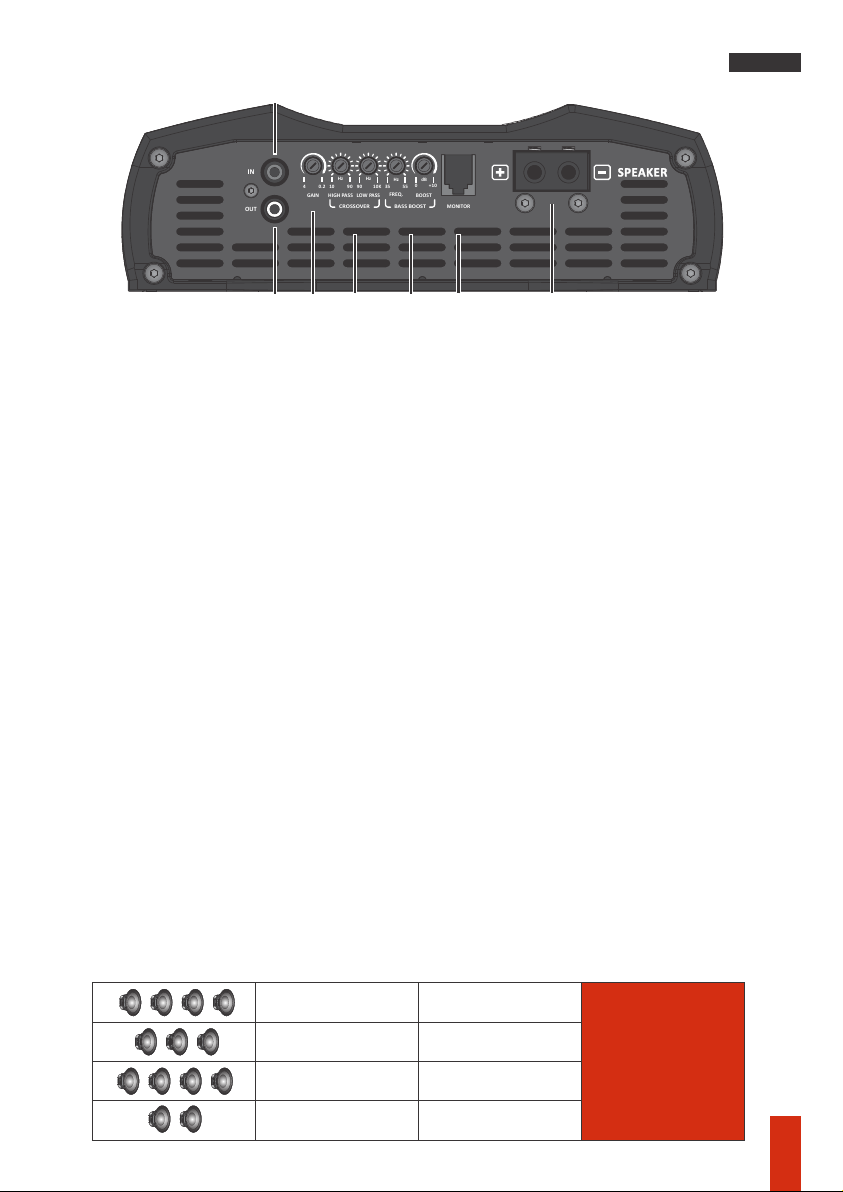

Functions, inputs & outputs

ENGLISH

OUT

213

Hz Hz

+100

9010

10K90

0.2

HIGH PASS

GAIN

CROSSOVER

LOW PASS

FREQ.

BASS BOOST

BOOST

MONITOR

6 7

SPEAKER

1 - IN: Input of signal to be amplified. Connect the to the RCA output of the Head Unit using good shielded cable to avoid noise interference.

2 - OUT: Audio signal output. Sends the same input (IN) signal to another amplifier, allowing cascading.

3 - GAIN: Adjusts the input sensitivity of the amplifier, allowing a perfect adjustment to the output signal

levels of various head units models on the market. It is possible to adjust from 4V (minimum sensitivity) to

0.2V (maximum sensitivity).

4 - CROSSOVER HIGH PASS FILTER (HPF): Variable setting from 10Hz to 90Hz, which determines the start of the

amplifier's operating frequency. LOW PASS FILTER (LPF): Variable setting from 90Hz to 10KHz, which determines the end of the amplifier's operating frequency.

5 - BASS BOOST FREQ.: Set the frequency of bass boost from 35Hz to 55Hz. BOOST: Set the boost level from 0 to + 10dB at the frequency set in FREQ.

6 - MONITOR: Accessory connection that has the function of monitoring the amplifier, displaying clipping and protection status. (Included accessory).

7 - SPEAKER: SPEAKER: Output (positive and negative) for connecting transducers (speakers). Follow

the indicated polarity. For speaker associations, the impedance to consider is the resulting impedance:

Loudspeakers

Quantity

Impedance

4 x 4 OHMS

3 x 4 OHMS

Resulting

Impedance

1 OHM

1.33 OHMS

Power

3000W RMS

1.5 OHMS4 x 6 OHMS

2 OHMS2 x 4 OHMS

Page 11

Power supply connector

Working

amplifier

Battery with voltage

below 9V

Battery with voltage

above 16V

Temperature above operating

limit (> 85 ° C)

POWER

INPUT

ENGLISH

1 - SMART COOLER: This amplifier has two internal ventilation coolers, which cannot be obstructed. Controlled

1 12

by an intelligent system (Smart Cooler), it only operates at full speed when needed, ensuring longer cooler life and a quieter operation of your amplifier. For a perfect operation, the amplifier must be installed in a dry and airy place. We recommend not embedding it, in order to ensure adequate ventilation.

2 - POSITIVE POWER SUPPLY: Use a minimum 4 AWG up to maximum of 1/0 AWG cable direct from the positive battery terminal, with fuse or circuit breaker (150A), as close to it as possible.

3 - TERMINAL REMOTE: It must be connected to the remote output of the head unit using a 18 AWG cable.

4 - NEGATIVE POWER SUPPLY: Use a cable of minimum 4 AWG up to maximum of 1/0 AWG as short as possible,

connected to the negative battery pole.

We recommend that all cables have tinned ends for better electrical contact.

In case of power bus bar using, avoid tightening with extenders on the allen wrench, as excessive torque may break the the terminal.

3 4

LEDS indicators & protection system

Smart LEDs

On - Displays audio level.

LEDs flashing 2x

LEDs flashing 3x

Led of Monitor

Blue LED on

Red LED flashes 2x

Red LED flashes 3x

Conditions

LEDs flashing 6x per second Continuously

LEDs flashing 1 second on 1 second off

The thermal protection waits for cooling before restarting. If it goes into protection, the amplifier will automatically restart.

Example: Low Battery Protection: Working amplifier Red LED (LED Monitor) or Smart LEDS, flashes 2x Red LED (LED monitor) or Smart LEDS, flashes 2x Amplifier restarts.

Red LED flashing 6x per second continuously

Yellow LED flashing 1 sec. on 1 sec. off

Short circuit on output or

between output terminal to GND

Page 12

Installation

CAUTION: All connections to power supply, input and output connectors must be carried out only with amplifier off.

Recommended wire gauge & fuse

Positive / negative power supply cable *________________Min. 4 AWG / Max.1/0 AWG Output cables wire gauge*___________________________________________ 9 AWG Remote cable ____________________________________________________ 18 AWG Protection fuse or circuit breaker_______________________________________ 150A Caution: Using wire gauges less than recommended may result in power loss and wires overheating . Check polarity and never reverse power supply cables due to the risk of amplifier damage. *Wire gauge calculated considering a 4m maximum length. For longer distance increase the cable gauges.

It is compulsory to install a protection fuses or circuit breakers as close as possible from batteries.

ENGLISH

Note: In case of compression driver you must install a passive filter in the positive terminal of t he sam e ones (Cons ult tr ansduc er’s manufacturer manual).

12V

GND

50mm² (1/0 AWG)

DISJUNTOR

50mm² (1/0 AWG)

Remote Cable 0,75mm² / 18 AWG

Note: Required battery bank capacity: At least 150Ah

6mm² (9 AWG)

Illustrative images

OUT

GAIN

OUT

Hz Hz

9010

0.2

LOW PASS

HIGH PASS

CROSSOVER

+100

10K90

FREQ.

BOOST

BASS BOOST

MONITOR

Other Amplifier

RCA Cables

Taramps

SPEAKER

Head Unit

Page 13

Technical features

ENGLISH

Output Impedance Range:

Number of Channels:

Output Power / @12.6VDC* 1 OHM: 2 OHMS: 4 OHMS:

Input Sensitivity:

Signal- to-noise Ratio:

Frequency Response:

Crossover HPF (High Pass Filter):

LPF (Low Pass Filter):

Freq.:

Bass Boost:

Boost:

Eﬃciency:

Input Impedance:

Protection System:

Minimum Supply Voltage:

Maximum Supply Voltage:

Idle Consumption:

1 Ohm ~ 2 Ohms

3000W RMS 3000W RMS 2000W RMS

0.22V ~ 4V

>90dB

10Hz ~ 10KHz (-3dB)

10Hz ~ 90Hz (-12dB/8ª) Variable

90Hz ~ 10KHz (-12dB/8ª) Variable

35Hz ~ 55Hz

0 ~ +10dB

79%

10K Ohms

Output short-circuit, low/high supply voltage and

Thermal protection

9VDC

16VDC

2.40A

Musical Consumption / @12.6VDC:

Rated Power Consumption:

Dimensions (W x H x L):

Weigth:

*Rated power with 40Hz and 1KHz sinusoidal signal, THD <= 1%, with resistive loads, measured with SMD/AD-1 audio power analyzer or equivalent and the product at lower than 50°C case temperature and 12,6V supply voltage. The values as above are typical and may vary, due to electronic components tolerance or manufacturing process. For fur ther informations or questions, visit our website or contact TARAMPS ELECTRONICS support.

fc=10K

150A

300A

8.98" x 2.76" x 9.37"

5.72lb

Page 14

MN_010506_R00
