7. Verwijder de schroef (fig. U) van de zijreflector en til deze op, weg van het verwarmingstoestel, om te verwijderen. Herhaal deze stappen voor het
andere uiteinde om de andere zijreflector te verwijderen.
8. De lampdraden moeten uit de gleuven aan de zijkant getrokken worden en de lamp kan nu volledig opgetild worden (fig. V). Trek voorzichtig aan de
draden zodat ze achter de reflector vandaan komen.
SOR 210IP, SOR 210IP UK, SOR 210IP EU,
SOR 215IP, SOR 215IP UK, SOR 215IP EU,
SOR 220IP, SOR 220IP UK, SOR 220IP EU.
Fig. V Fig. X
9. Nu kan de lamp uit het toestel verwijderd worden zoals weergegeven in fig. X.
10. Plaats de nieuwe lamp in omgekeerde richting en zorg ervoor dat er geen draden vast komen te zitten en dat alle schroeven volledig worden
aangedraaid.
De onderstaande informatie is alleen bestemd voor EU-lidstaten:
Het gebruik van dit symbool geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. Door ervoor
te zorgen dat dit product correct wordt afgevoerd, helpt u de negatieve effecten op het milieu en de gezondheid a ls
gevolg van een onjuiste afvalverwerking van dit pr oduct te voorkomen. Voor meer informatie over de recycling van dit
product kunt u contact opnemen met uw plaatselijke overheidsdienst, u w afvalo phaald ienst of d e win kel waa r u het
product hebt aangeschaft.
De Sorrento IP levert stralingswarmte zoals de zon, en verwarmt mensen en voorwerpen zonder de lucht op te warmen. Dit toestel wordt gemonteerd
op een verstelbare beugel waardoor u de warmte precies kan richten waar u di t wenst . Zi jn aantrekkelijke, lichtgewicht ontwerp maakt deze verwarming
bijzonder efficiënt, maar tegelijk ook onopvallend. De Sorrento IP is geschikt voor gebruik binnen en buitenshuis en is dus weersbestendig.
Lees voor gebruik eerst zorgvuldig de onderstaande handleiding. De veiligheid van deze verwarming is alleen gewaarborgd bij correct
gebruik in overeen s temming met deze ric htlijn e n . We adviseren u daa ro m om deze gebru iks h an d le idin g te be waren zodat u ze oo k later nog
kunt raadplegen.
Waarschuwing
Voordat u het toestel gebruikt:
− Controleer of de spanning aangegeven op het typeplaatje overeenstemt met de netspanning.
− Zorg ervoor da t h e t to e s te l v e ilig g e monteerd is in zijn d e fin itie v e p o s itie .
Plaats het toestel niet direct onder een stopcontact.
Verwijder de stekker uit het stopcontact (of zet de schakelaar uit) tijdens de installatie, het schoonmaken en/of vervangen van
de lamp en laat de lamp altijd afkoelen.
Raak de kwartslamp niet met blote handen aan. Indien dit toch onbedoeld gebeurt, verwijder dan de vingerafdrukken met een
zachte doek en spiritus of isopropylalcohol. Anders worden de vingerafdrukken in het kwartsglas gebrand waardoor het
toestel voortijdig de fe c t ra a k t.
Gebruik dit toestel niet met een verlengsnoer.
Houd het netsnoer weg van de behuizing van het toestel; deze wordt namelijk heet tijdens het gebruik.
Dek het toestel niet af tijdens het gebruik.
Dit toestel mag niet gebruikt worden door personen (onder wie kinderen) met verminderde fysieke, zintuiglijke of mentale
vaardigheden, of met een gebrekkige ervaring of kennis, tenzij onder toezicht van, of met gebruiksinstructies door een
persoon die instaat voor hun veiligheid. Houd kinderen onder toezicht om te voorkomen dat ze spelen met het toestel.
Stop geen voorwerpen in de gleuven of openingen van het toestel.
Gebruik het toestel niet zonder beschermrooster.
Respecteer bij het monteren van het toestel de minimale afstand boven de vloer.
Gebruik het toestel niet in een badkamer.
Waarschuwing - dit toestel moet aangesloten worden op een geaard stopcontact!
WAARSCHUWING: Brandgevaar
Houd brandbaar materiaal zoals meubels, papier, kledingstukken en gordijnen op een afstand van ten minste 1,8 m van de
voorzijde van de verwarming, en bewaar ook langs de zijkanten en achterzijde de nodige afstand. Voor toepassing buitenshuis
adviseren we het gebruik van een waterbestendige contactdoos of een contactdoos voor gebruik binnenshuis.
Technische gegevens
Tabel 1. Verwarmingstoestellen voor het Verenigd Koninkrijk en Europa
Aantal units
Model type
1 x SOR 210IP2301 x 10001000 4.3 4.3 2.0 0.3 1.0 430 x 228 x 3233.4 IP24
1 x SOR 215IP2301 x 15001500 6.5 6.5 2.0 0.3 1.0 430 x 228 x 3233.4 IP24
1 x SOR 220IP2301 x 20002000 8.7 8.7 2.5 0.3 1.0 430 x 228 x 3233.4 IP24
2 x SOR 210IP2302 x 10002000 4.3 8.7 2.5 0.5 1.0 430 x 460 x 4026.8 IP24
2 x SOR 215IP2302 x 15003000 6.5 13.0 3.0 0.5 1.0 430 x 460 x 4026.8 IP24
2 x SOR 220IP2302 x 20004000 8.7 17.4 3.5 0.5 1.0 430 x 460 x 4026.8 IP24
3 x SOR 210IP2303 x 1000 3000 4.3 13.0 3.0 0.5 1.0 430 x 693 x 40210.2 IP24
3 x SOR 215IP2303 x 1500 4500 6.5 19.6 3.5 0.5 1.0 430 x 693 x 40210.2 IP24
3 x SOR 220IP2303 x 20006000 8.7 26.1 4.5 0.5 1.0 430 x 693 x 40210.2 IP24
Spannin
g (V)
Aantal lampen
x Vermogen
x
(W)
Totaal
vermoge
n (W)
Stroomst
erkte (A)
per lamp
Totale
stroomster
kte unit (A)
Minimale
afstand tot
de vloer (m)
Minimale
afstand tot
het plafond
(m)
Minimale
afstand tot
de muur
(m)
Afmetingen (incl.
beugel & stangen
max. pos.) B x H x D
(mm)
Gewich
t (kg)
Gebruik MCB Type 3
Configuratie
De Sorrento IP is een toestel met één lamp. Het toestel kan als individuele unit geïnstalleerd worden, of het kan gekoppeld worden aan één of twee
andere individuele units. Het toestel wordt geleverd met verbindingsstaven om de toestellen aan elkaar te koppelen en zo de omvang en het
warmterendement van de installatie te verhogen. U kunt maximaal drie individuele units aan elkaar koppelen (hiervoor zijn lange verbindingsstaven
nodig - apart verkrijgbaar). Lees de rubriek "koppeling van individuele toestellen" voor meer informatie over de precieze werkwijze.
1,8m(6 ft)
Beschermi
ngsgraad
(IP)
Wanneer het netsnoer beschadigd wordt, dan moet het vervangen worden door de fabrikant, zijn verkoop-/servicepunt, of een ander
gekwalificeerd persoon om gevaar te voorkomen.
Respecteer de minimale veilighe id s a fs ta nd tussen de behuizing van de verwarming en ontvlambare oppervlakken.
Onderhoud
Neem bij defect van het toestel, of voor reserveonderdelen of advies in de eerste plaats contact op met de fabrikant.
Koppel het toestel los van het lichtnet voor ieder onderhoud of schoonmaak.
Verwijder voor optimale warmte-efficiënti e het beschermrooster en veeg de reflector schoon met een pluisvrije doek indien deze stoffig of vervuild
is.
Uw vervangingslamp
Het is heel belangrijk dat u een vervangingslamp gebruikt van precies hetzelfde type als de origineel meegeleverde lamp. Anders geraakt het toestel
defect of wordt het gebruik ervan gevaarlijk, vooral buitenshuis.
Neem contact op met Tansun Limited voor de aankoop van een vervangingslamp en vermeld het typenummer van de verwarming waarvoor u een lamp
wenst te bestelle n .
Behandeling van de vervangingslamp
Raak de nieuwe kwartslamp niet met blote handen aan.
Verwijder eventuele vingerafdrukken met een zachte doek en spiritus of isopropylalcohol. Vingerafdrukken worden in het kwartsglas gebrand waardoor
de lamp voortijdig defect raakt.
De lamp vervangen
Neem bij twijfel over de onderstaande procedure met ons contact op voor technische ondersteuning. Koppel het toestel los van het
stroomnet voordat u de lamp vervangt. Volg de onderstaande stappen in overeenstemming met de meest recente I.E.E. voorschriften.
Indien u niet vertrouwd bent met dergelijke installaties, laat deze dan uitvoeren door een gekwalificeerd elektromonteur.
1. Zorg ervoor dat het toestel en de lamp beide zijn afgekoeld en dat het toestel is losgekoppeld door de stekker uit het stopcontact te trekken. Beide
stekkers moeten losgekoppeld zijn, ook al vervangt u slechts één lamp.
2. Verwijder de schroeven uit de kabeldoos op de achterzijde van de lamp die u wenst te vervangen en til het deksel op - zie fig. P.
Fig. P Fig. Q
3. Maak de lamp los uit de contactdozen door de hierboven in fig. Q aangeduide schroeven los te draaien. Verwijder de witte lampdraden uit de
kabeldoos.
4. Verwijder aan de achterzijde van het toestel de pl aat waarop de kabel doos gemonteer d i s door de t wee schroeven l os t e draai en, zoals weer gegeven
in fig. R.
Installatie - Alle configuraties
Waarschuwing - dit toestel moet aangesloten worden op een geaard stopcontact!
De toestellen met snoer (210 UK, 210 EU, 215 UK, 215 EU, 220UK & 220EU) zijn voorzien van een 5 m lang netsnoer en een aangegoten
stekker. Voor de normale installatie van deze modellen hoeft u dus de kabeldoos niet te verwijderen.
Alle snoerloze modellen (210, 215 & 220) moeten geïnstalleer d worden door een vol doende gekwal i f iceerde elektromonteur, in overeenstemming
met de onderstaande richtlijnen.
Alle installaties moeten gebeuren in overeenstemming met de meest recente I.E.E. voorschriften of gelijkwaardige richtlijnen.
We adviseren waar toepasselijk het gebruik van een aardlekschakelaar.
Indien u zelf bedrading aanlegt, dan moet u een grote tweepolige schakelaar met een 3 mm stroomonderbreker aansluiten.
Fig. P
Fig. S
5. Trek de lampdraden één voor één door de plaat om ze te verwijderen, zie fig. S.
6. Verwijder nu aan de voorzijde het beschermrooster voor de lamp die u vervangt door dit voorzichtig weg te trekken van het toestel zodat het loskomt
uit de positioneringsopeningen aan ieder uiteinde (fig. T).
t
r
t
g
(6
)
500
(
½
)
(
)

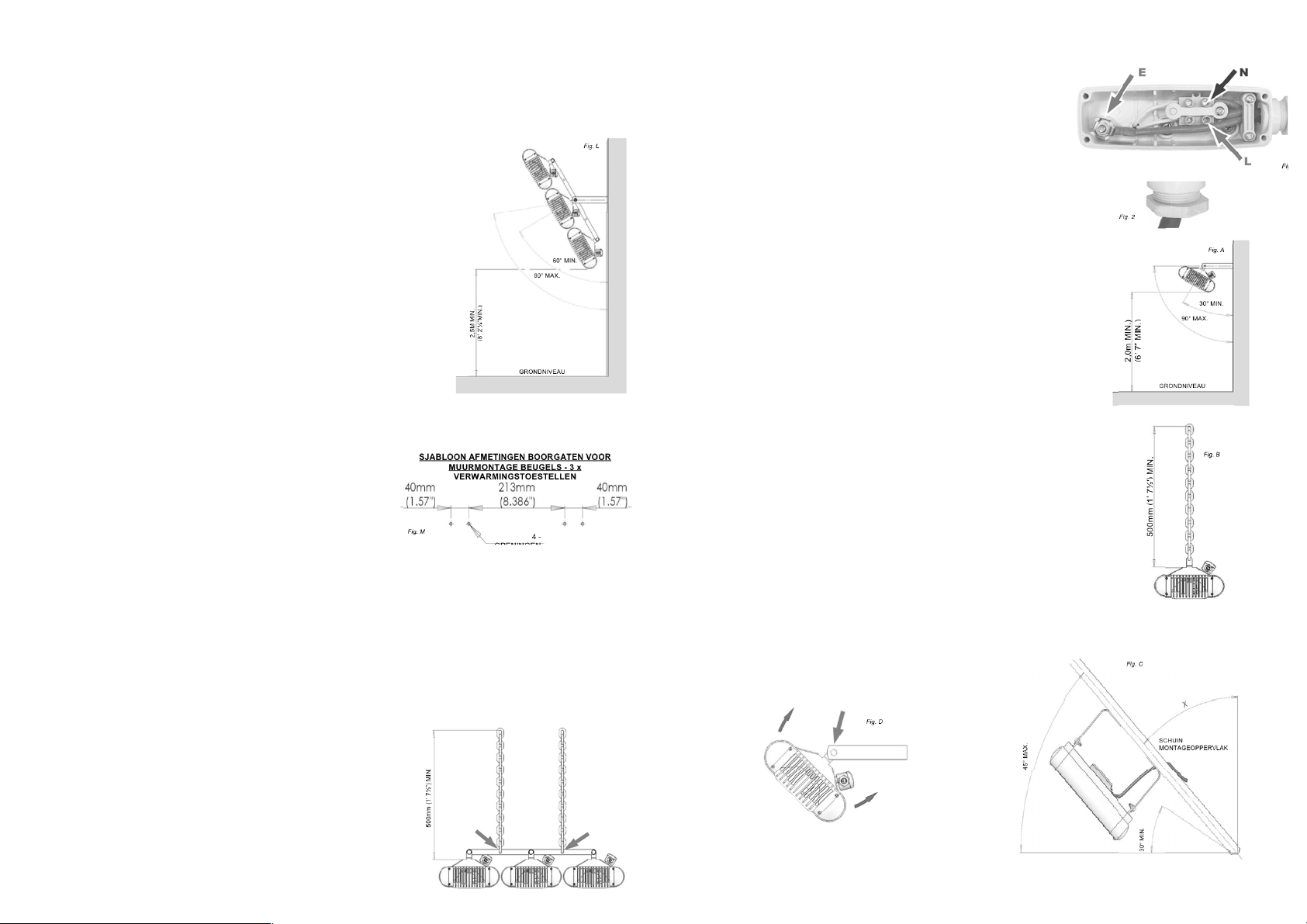

Muurmontage - Koppeling van drie individuele toestellen
Drie aan elkaar gekoppelde Sorrento IP toestellen kunnen hori zont aal of schuin gemonteerd worden omdat de lamp van een universeel brandend
type is.
Wanneer u drie aan elkaar gekoppelde Sorrento IP Double horizontaal aan de muur bevest i gt, houd dan een hoek van maximaal 80° en minimaal
60° aan, zoals weergegeven in fig. L.
Wanneer u drie aan elkaar gekoppelde Sorrento IP toestellen verticaal monteert, zorg er dan
voor dat het montageoppervlak schuin loopt zodat het toestel neerwaarts gericht is – zie Fig. C
op pag. 3. Houd een hoek van maximaal 45° en minimaal 30° horizontaal aan, zoals
weergegeven. Plaats het toestel zo dat de snoeren naar beneden gericht uit de kabeldoos
komen.
Laat het toestel steeds afkoelen voordat u het verplaatst. Probeer het toestel nooit te
verplaatsen wanneer het ingeschakeld is!
Respecteer bij het monteren de minimale veiligheidsafstand tussen de behuizing van de
verwarming en ontvlambare oppervlakken en voorwerpen.
Zie tabel 1 voor de aanbevolen minimale afstanden bij het monteren van het toestel. Plaats het
toestel niet in een hoek van de ruimte!
Houd het toestel buiten het bereik van kinderen.
1. Bevestig bij muurmontage de L-vormige beugel stevig op het montageoppervlak door middel
van de bevestigingsgaten die voorzien zijn in het korte gedeelte van de beugel (zie fig. M voor
centerpunten montagegaten). Zie tabel 1 voor de aanbevolen positionering van het toestel.
Opmerking: wandbevestiging niet meegeleverd. Deze moet afdoende sterk zijn om het gewicht
van de installatie te dragen. Neem bij twijfel contact op met een vakman!
2. De geassembleerde toestellen moeten gemonteerd worden met de kabeldoos aan de
onderzijde.
3. Bevestig de geassembleerde toestellen aan de beugels via de schroefdraden op het middelste toestel. Plaats eerst een tandring op de draden en
duw de muurbeugels uiteen om de draden op de juiste plaats aan te brengen.
4. Plaats een moer en een sluitring op de schroefdraad aan de buitenzijde van de
muurbeugels - aan beide zijden.
5. Draai de moer en de bouten volledig aan met het toestel in de gewenste schuine
positie.
6. Zorg ervoor dat het netsnoer niet op de behuizing rust of de luchtgaten niet
afsluit.
Koppel het toestel altijd los van het lichtnet wanneer u de schuine positie
wijzigt.
Plafondophanging - Koppeling van drie individuele toestellen
Drie aan elkaar gekoppelde Sorrento IP toestellen kunnen met kettingen aan het plafond opgehangen worden.
Laat het toestel steeds afkoelen voordat u het verplaatst. Probeer het toestel nooit te verplaatsen wanneer het ingeschakeld is!
Respecteer bij het monteren de minimale veiligheidsafstand tussen de behuizing van de verwarming en ontvlambare oppervlakken en
voorwerpen.
Zie tabel 1 voor de aanbevolen minimale afstanden bij het monteren van het toestel. Plaats het toestel niet in een hoek van de ruimte!
Houd het toestel buiten het bereik van kinderen.
1. Zie tabel 1 voor de aanbevolen positionering van het toestel. Voor de plafondophanging
zijn vier kettingen van gelijke lengte en kaliber vereist in combinatie met
bevestigingsmateriaal dat meer dan voldoende is om het gewicht van het toestel te
dragen. Neem bij twijfel contact op met een vakman!
2. Bevestig de geassembleerde toestellen aan de kettingen via de opening in het midden
van de verbindingsstaven, zoals weergegeven in fig. N. Zorg ervoor dat het toestel bij
ophanging direct naar beneden gericht is.
3. Zorg ervoor dat het netsnoer niet op de behuizing rust of de luchtgaten niet afsluit.
Koppel het toestel altijd los van het lichtnet wanneer u de positie wijzigt.
2,5M MIN.
8’ 2’¼”MIN.
GRONDNIVEAU
SJABLOON AFMETINGEN BOORGATEN VOOR
MUURMONTAGE BEUGELS - 3 x
VERWARMINGSTOESTELLEN
Fig. M
500mm (1’ 7½”) MIN.
80° MAX.
4 -
60° MIN.
Fig. N
Fig. L
Wanneer de elektrische aansluiting zich buitenshuis bevindt, adviseren we het gebruik van een
waterbestendige contactdoos. Anders moet u de stekker in een contactdoos binnenshuis steken.
Neem bij twijfel meteen contact op met een voldoende gekwalificeerde elektromonteur.
1. Schroef het deksel van de kabeldoos op de achterzijde van het t oest el l os en haal het net snoer door de
compressiepakking, ervoor zorgend dat de rubberen afdichting op het snoer zit.
2. Gebruik een 2-polig geaard H05RN-F netsnoer van minimaal 1.0mm
isolatiekous. De draden onder spanning en de neutrale draden moeten met de kabeldoos verbonden
worden. Zie fig. 1
3. De groene/gele draad moet door middel van een geschikte draadaanslui ting verbonden worden met de
klem met het aardingssymbool. Plaats zodra de bedrading klaar is de snoerklem en de kabeldoos.
2
en siliconen glas vezel (250°C)
4. Draai de wurgwartel vast zodat de rubberen pakking rond het snoer klemt (fig. 2).
5. Plaats het deksel stevig terug door manueel de vier schroeven gelijkmatig aan te draaien om het
binnentreden van water te voorkomen.
Montage - Individuele unit (muurmontage of kettingophanging)
• De Sorrento IP Double mag alleen in horizontale positie aan de muur bevestigd worden of aan het
plafond opgehangen worden met kettingen (niet meegeleverd).
• Wanneer u de Sorrento IP Double horizontaal aan de muur bevestigt, houd dan een hoek van
maximaal 90° en minimaal 30°aan, zoals weergegeven in fig. A.
Wanneer u de Sorrento IP in een schuine hoek monteert, dan moet de verwarming steeds geplaats
worden in een neerwaartse hoek - zie fig. C. Houd een hoek van maximaal 45° en minimaal 30°
horizontaal aan, zoals weergegeven. Plaats het toestel zo dat de snoeren naar beneden gericht uit
de kabeldoos komen.
• Bij plafondophanging van de Sorrento IP Double moet u ervoor zorgen dat de minimale afstand tot
het plafond gerespecteerd wordt zoals weergegeven in fig. B.
• Laat het toestel steeds afkoelen voordat u het verplaatst. Probeer het toestel nooit te verplaatsen
wanneer het ingeschakeld is!
• Respecteer bij het monteren de minimale veiligheidsafstand tussen de behuizing van de
verwarming en ontvlambare oppervlakken en voorwerpen.
• Zie tabel 1 voor de aanbevolen minimale afstanden bij het monteren van het toestel. Plaats het
toestel niet in een hoek van de ruimte!
• Houd het toestel buiten het bereik van kinderen.
1. Bevestig bij muurmontage de L-vormige beugel stevig op het montageoppervlak door middel van
de bevestigingsgaten die voorzien zijn in het korte gedeelte van de beugel (zie fig. D voo
centerpunten montagegaten). Zie tabel 1 voor de aanbevolen positionering van het toestel.
Opmerking: wandbevestiging niet meegeleverd. Deze moet voldoende sterk zijn om het gewicht
van de installatie te dragen. Neem bij t wijfel contact op met een vakman! Voor de plafondophanging
zijn twee kettinge n v a n g e lijk e le n g te e n k a lib e r v e re ist in combinatie m e t b e v e s tig in g s materiaal da
meer dan afdoende is om het gewicht van het toestel te dragen. Neem ook hier bij twijfel contact op
met een vakman!
2. Het toestel moet bij muurmontage gemonteerd worden met de kabeldoos aan de onderzijde.
3. Bevestig bij dit type montage het toestel in de gewenste schuine positie door de bevestigingsbout
op de beugels aan de achterzijde van het toestel aan te draaien (zie fig. C). Zorg ervoor dat de
tandring tussen het oppervlak van de muurbeugel en de beugel op het toestel geplaatst is.
4. Zorg ervoor dat het netsnoer niet op de behuizing rust of de luchtgaten niet
afsluit.
Koppel het toestel altijd los van het lichtnet wanneer u de positie wijzigt.
Fig. D
45° MAX.
Fig. 2
2,0m MIN.)
Fig. C
’ 7” MIN.
GRONDNIVEAU
MIN.'
1’ 7mm
SCHUIN MONTAGEOPPERVLAK
30° MIN.
Fi
Fig. A
30° MIN.
90° MAX.
Fig. B
SJABLOON AFMETINGEN BOORGATEN VOOR
MUURMONTAGE BEUGELS - 1 x VERWARMINGSTOESTELLEN
Fig. E
4 - OPENINGEN
Fig. F
Montage - Individuele unit met optionele zwenkbeugel
1. Bevestig bij muurmontage de L-vormige beugel stevig op het montageoppervlak
door middel van de bevestigingsgaten die voorzien zijn in het korte gedeelte van de
beugel. Zie tabel 1 voor de aanbevolen positionering van het toestel. Opmerking: wandbevestiging niet meegeleverd. Deze moet voldoende sterk zijn
om het gewicht van de installatie te dragen. Neem bij twijfel contact op met een vakman!
2. Het toestel kan veilig aa n de m uurbeugel bevestigd worden met de meegeleverde moeren en bouten,
zie fig. F.
3. Het toestel moet gemonteerd worden met de kabeldoos aan de onderzijde.
4. Bevestig bij muurmontage het toestel in de gewenste schuine positie door de bevestigingsbout op de
beugel aan de achterzijde van het toestel aan te draaien, zie fig. F.
Fig. G
45° MAX.
10° MIN.
5. Zorg ervoor dat het netsnoer niet op de behuizing rust of de luchtgaten niet afsluit.
Koppel het toestel altijd los van het stroomnet wanneer u de positie wijzigt.
Assemblage - Koppeling van twee individuele toestellen
1. Plaats het eerste toestel met de voorzijde naar onder op een vlak oppervlak.
2. Plaats het tweede toestel met de voorzijde naar beneden evenwijdig met het eerste toestel.
3. Steek de M8 bouten (die gebruikt worden om de muurbeugel te dragen) door de opening in de beugel
op de achterste verwarmingstoestellen en schuif vanaf de uitstekende zijde een tandveerring op alle
schroefdraden.
4. Schuif de verbindingsstaven door elke bout en breng een moer en sluitring aan - nog niet volledig
aandraaien.
2,0M MIN.
(6’ 7” MIN.)
GRONDNIVEAU
5. Ga na of het tweede toestel nog steeds vlak en evenwijdig ligt met het eerste.
6. Schuif de verbindingsstaven door elke uitstekende bout van het andere toestel om ze aan elkaar te
koppelen en breng de moeren en sluitringen aan.
7. Zorg er op nieuw vo or da t de to estelle n vla k blijve n ligg en e n dra ai alle v ier bouten volledig aan om de
verbindingsstaven vast te zetten.
Fig. H
Muurmontage - Koppeling van twee individuele toestellen
Twee aan elkaar gekoppelde Sorrento IP toestellen kunnen horizontaal of schuin gemonteerd worden
omdat de lamp van een universeel brandend type is.
Wanneer u twee aan elkaar gekoppelde Sorrento IP toestellen horizontaal aan de muur bevesti gt , houd
dan een hoek van maximaal 45° en minimaal 10° aan, zoals weergegeven in fig. L.
Wanneer u twee aan elkaar gekoppelde Sorrento IP toestellen verticaal monteert, zorg er dan voor
dat het montageoppervlak schuin loopt zodat het toestel neerwaarts gericht is – zie Fig. C op pag. 3. Houd een hoek van maximaal 45° en
minimaal 30° horizontaal aan, zoals weergegeven. Plaats het toestel zo dat de snoeren naar beneden gericht uit de kabeldoos komen.
Laat het toestel steeds afkoelen voordat u het verplaatst. Probeer het toestel nooit te verplaatsen wanneer het ingeschakeld is!
Respecte e r bij het monteren d e minimale veiligheidsafstand tussen de behuizing van de verwarming en ontvlambare oppervlakken en voorwerpen.
Zie tabel 1 voor de aanbevolen minimale afstanden bij het monteren van het toestel. Plaats het toestel niet in een hoek van de ruimte!
Houd het toestel buiten het bereik van kinderen.
1. Bevestig de L-vormige muurbeugels stevig op het montageoppervlak door middel van
de bevestigingsgaten die voorzien zijn in het korte gedeelte van de beugel (zie fig. J
voor centerpunten montagegaten). Zie tabel 1 voor de aanbevolen positionering van
het toestel. Opmerking: wandbevestiging niet meegeleverd. Deze moet voldoende
SJABLOON AFMETINGEN BOORGATEN VOOR
MUURMONTAGE BEUGELS - 2 x
VERWARMINGSTOESTELLEN
4 - OPENINGEN
Fig. J
sterk zijn om het g e wicht van de installatie te dragen. Ne e m bij twijfel contact op met een vakma n!
2. Be vestig de geassembleerde toestellen aan de beugels via de opening in het midden van de verbindingsstaaf. De verbindingstaven moeten in de
ruimte van de twee muurbeugels kunnen geschoven worden.
3. Plaats een bout en sluitring in de opening van de muurbeugel en plaats een tandring aan de andere zijde tussen de beugel en verbindingsstaa f.
Herhaal deze stappen voor het andere uiteinde.
4. Bevestig de geassembleerde toestellen aan de beugels en plaats een moer en sluitring op de bouten die uitsteken door de verbindingsstaven.
5. Draai de moer en de bouten volledig aan met het toestel in de gewenste schuine positie (fig. H).
6. Zorg ervoor dat het netsnoer niet op de behuizing rust of de luchtgaten niet afsluit.
Koppel het toestel altijd los van het lichtnet wanneer u de schuine positie wijzigt.
Plafondophanging - Koppeling van twee individuele toestellen
Twee aan elkaar gekoppelde Sorrento IP toestellen kunnen met kettingen aan het plafond opgehangen worden.
Laat het toestel steeds afkoelen voordat u het verplaatst. Probeer het toestel nooit te verplaatsen wanneer het ingeschakeld is!
Respecte e r b ij h e t monteren de m in imale veiligheidsa fs ta nd tussen de be h u izin g van de verwa rming en ontvlam b a r e o ppervlakken en voorwerpen.
Zie tabel 1 voor de aanbevolen minimale afstanden bij het monteren van het toestel. Plaats het toestel niet in een hoek van de ruimte!
Houd het toestel buiten het bereik van kinderen.
1. Zie tabel 1 voor de aanbevolen positionering van het toestel. Voor de plafondophanging zijn twee kettingen van gelijke lengte en kaliber vereist in
combinatie met bevestigingsmateriaal dat meer dan voldoende is om het gewicht van het toestel te dragen. Neem bij twijfel contact op met een
vakman!
2. Bevestig de geassembleerde toestellen aan de kettingen via de opening in het midden van de verbindingsstaaf, zoals weergegeven in fig. K. Zorg
ervoor dat het toestel bij ophanging direct naar beneden gericht is.
3. Zorg ervoor dat het netsnoer niet op de behuizing rust of de luchtgaten niet afsluit.
Koppel het toestel altijd los van het lichtnet wanneer u de positie wijzigt.
Assemblage - Koppeling van drie individuele toestellen
1. Plaats het eerste toestel met de voorzijde naar onder op een vlak oppervlak.
2. Plaats het tweede en derde toestel met de voorzijde naar onder evenwijdig met het eerste toestel.
3. Steek de M8 bouten (die gebruikt worden om de muurbeugel te dragen) door de opening in de beugel op de achterste verwarmingstoestellen en
schuif vanaf de uitstekende zijde een tandveerring op alle schroefdraden.
4. Schuif de lange verbindingsstaaf (niet meegeleverd, apart verkrijgbaar) door elke bout en breng een moer en sluitring aan - nog niet volledig
aandraaien.
5. Ga na of het tweede toestel nog steeds vlak en evenwijdig met het eerste ligt.
6. Neem het derde toestel en een lange verbindingsstaaf. Steek een bout en moer door de opening aan het uiteinde en plaats een tandring aan de
andere zijde. Steek de bout door de opening van de beugel op het toestel. Herhaal deze stappen aan de andere zijde en zet alles vast met een
moer en sluitring aan - nog niet volledig aandraaien.
7. Plaa ts h e t de r d e toe s te l e v e n w ijd ig met het tweede.
8. Leg de staven van het eerste toestel op één lijn met de beugels van het tweede toestel - ze moeten op de binnenzijde komen zoals bij toestel één.
9. Leg de s taven van h et der de toe stel op één lijn met d e beugels van het tweede toestel - deze moeten op de buitenzijde komen zoals bij toestel
drie.
10. Steek een bout vanuit de achterzijde van de lange verbindingsstaven door de openingen en plaats een tandring aan elke zijde van de beugel van
het toestel.
11. Plaats aan weerszijden een ring en moer, controleer of de geassembleerde combinatie vlak ligt, en draai de beide zijden volledig aan. Schroef nu
ook de moeren van het eerste en het derde toestel vast aan de lange verbindingsstaven.
12. Het verwarmingstoestel kan nu worden gemonteerd of opgehangen.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
