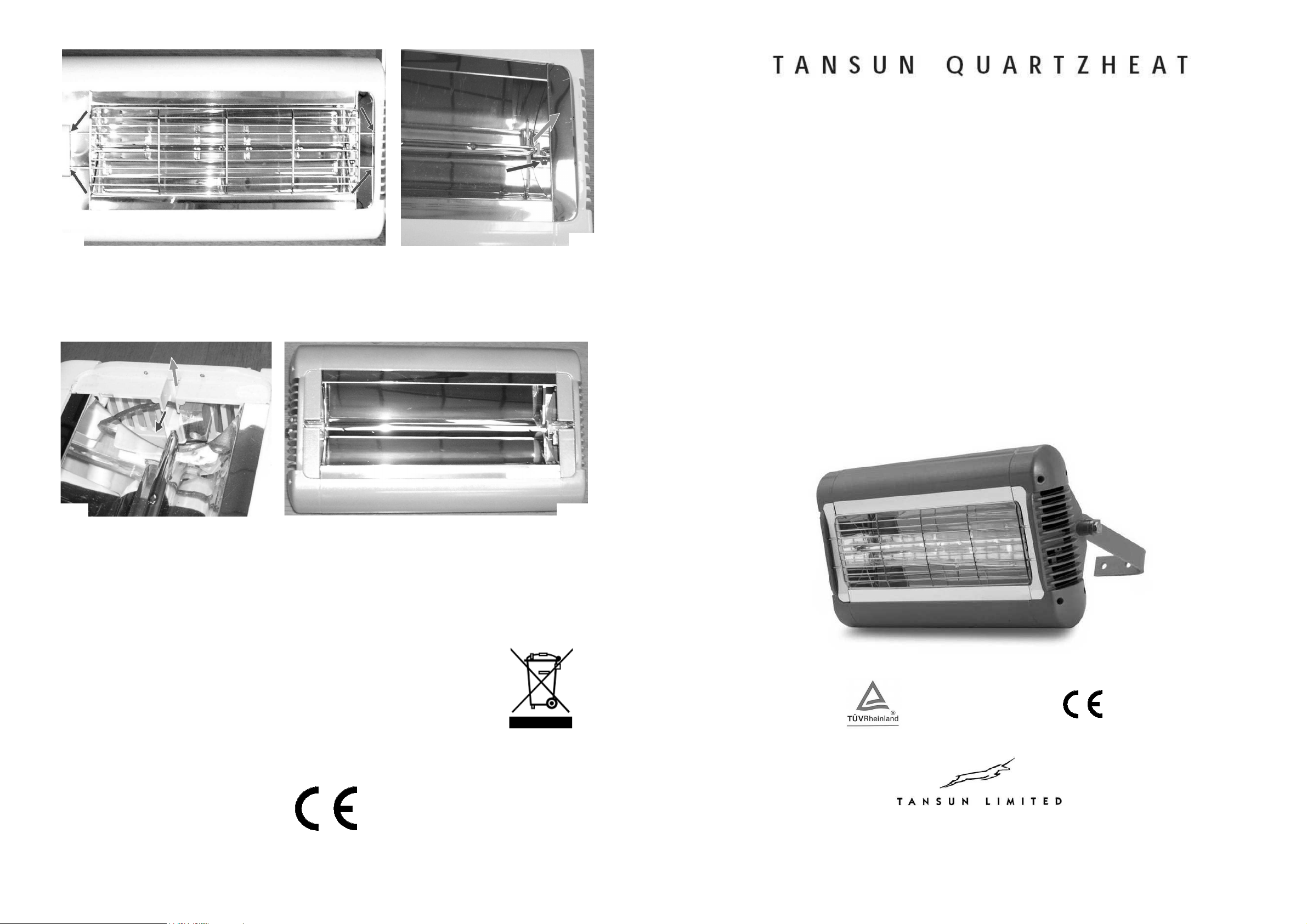

Abb. T Abb. U
7. Die Schraube (Abb. U) vom Seitenreflektor entfernen und ihn nach oben vom Heizgerät abziehen. Den anderen Seitenreflektor auf der
gegenüberliegenden Seite genauso entfernen.
8. Die Lampendrähte aus den Seitenschlitzen ziehen und die Lampe komplett herausnehmen (Abb. V). Dabei vorsichtig an den Drähten ziehen, damit
sie hinter dem Reflektor hervorkommen.
Bedienungs- und Montageanleitung
Sorrento IP
Single
MODELLE FÜR EUROPA:
SOR 210IP & SOR 210IP EU,
SOR 215IP & SOR 215IP EU,
SOR 220IP & SOR 220IP EU.
Abb. V Abb. W
9. Die Heizlampe kann jetzt, wie in Abb. X dargestellt, aus dem Heizgerät genommen werden.
10. Die neue Heizlampe in umgekehrter Reihenfolge montieren, wobei darauf zu achten ist, dass keine Drähte eingeklemmt und alle Schrauben fest
angezogen sind.
D i e f o l g e n d e n I n f o r m a t i o n e n g e l t e n n u r f ü r E U - S t a a t e n :
Dieses Symbol weist darauf hin, dass dieses Produkt nicht in den Haushaltsmüll gehört.
Mit der vorschriftsmäßigen Entsorgung dieses Produkts helfen Sie, potentiell negative Auswirkungen auf die Umwelt
und die menschliche Gesundheit zu vermeiden, die sonst bei nicht sachgerechter Abfallbehandlung dieses Produkts
entstehen können. Für weitere Informationen zur Entsorgung dieses Produkts wenden Sie sich bitte an Ihre Stadt/
Gemeinde, Ihren Hausmüllentsorgungsservice oder an das Geschäft, wo Sie das Produkt gekauft haben.
©Tansun Limited 2012 Art.-Nr. 042220D Ausgabe. 3a
Spectrum House, Unit 1, Ridgacre Road, West Bromwich,
West Midlands, B71 1BW, England.
Fon: +44 (0)121 580 6200 - Fax: +44 (0)121 580 6222
E-mail: quartzinfo@tansun.com -
Webseite
: www.tansun.com
E i n l e i t u n g
Das Heizgerät Sorrento IP generiert Strahlungswärme wie die Sonne und wärmt Menschen und Gegenstände direkt, ohne die dazwischenliegende Luft
aufzuheizen. Es wird an einer verstellbaren Halterung montiert, um die Wärme dorthin zu lenken, wo sie gebraucht wird. Mit dem ansprechenden
Design und der Leichtbauweise ist es unaufdringlich und doch effektiv. Das Heizgerät Sorrento IP ist für die Nutzung in Innenräumen und im Freien
bestimmt und somit wetterfest.
Lesen Sie vor dem Einsatz des Gerätes die vorliegende Anleitung bitte sorgfältig durch. Die Sicherheit des Heizgerätes ist nur durch
sachgemäßen Einsatz in Übereinstimmung mit dieser Anleitung gewährleistet. Wir empfehlen deshalb, diese Anleitung zum späteren
Nachschlagen aufzubewahren.
V o r s i c h t
Vor dem Einsatz des Gerätes:
- Überprüfen, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
- Sicherstellen, dass das Heizgerät fest und sicher am endgültigen Montageort befestigt ist.
Das Heizgerät nicht direkt unter einer Steckdose montieren.
Vor der Montage, einer Reinigung und/oder einem Heizlampenwechsel den Netzstecker aus der Steckdose ziehen (oder den
Polschalter ausschalten) und immer sicherstellen, dass die Heizlampe abgekühlt ist.
Die Halogenheizlampe nicht mit bloßen Händen anfassen. Falls sie versehentlich angefasst wurde, können Fingerabdrücke mit
einem weichen Tuch und Methylspiritus oder Alkohol abgewischt werden, anderenfalls brennen sich die Fingerabdrücke in die
Quarzschicht ein, was zum vorzeitigen Ausfall der Heizlampe führt.
Kein Verlängerungskabel mit diesem Produkt verwenden.
Das Netzkabel vom Heizkörper fernhalten, da er im Betrieb heiß wird.
Das Heizgerät während des Betriebs nicht abdecken oder anderweitig versperren.
Dieses Gerät darf nicht von Personen (einschließlich Kindern ) mit eingeschränkten physischen,sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt werden,es sei denn, das eine für die Sicherheit verantwortliche
Person anwesend ist. Kinder sollten beaufsichtigt werden,um sicher zustellen, dass Sie mit dem Gerät nicht spielen.
Keine Gegenstände durch Schlitze oder Öffnungen im Heizgerät stecken.
Das Heizgerät nicht ohne Schutzgitter betreiben.
Bei der Montage den Mindestabstand zum Fussboden nicht unterschreiten.
Verwenden Sie die Heizung nicht im Bad.
Achtung – dieses Gerät muss an eine geerdete Stromversorgung angeschlossen sein!
W a r t u n g
Bei einem Defekt des Heizgerätes, für Ersatzteile oder bei Anfragen bitte immer zuerst an den Hersteller wenden.
Vor Beginn von Wartungsarbeiten, einschließlich Reinigung, das Gerät grundsätzlich von der Stromversorgung trennen.
Um eine optimale Heizwirkung sicherzustellen, empfehlen wir bei stärkeren Staub- und Schmutzablagerungen auf dem Reflektor, das Schutzgitter zu
entfernen und mit einem nicht fasernden Tuch zu reinigen.
E r s a t z h e i z l a m p e
Es ist äußerst wichtig, dass die Ersatzheizlampe genau dieselbe sein muss wie die ursprünglich gelieferte. Wenn nicht dieselbe eingebaut wird, kann
das Heizgerät beschädigt und insbesondere bei der Freiluftnutzung zu einer Gefahrenquelle werden.
Bitte unter Angabe der Modellnummer des entsprechenden Heizgerätes an Tansun Limited wenden, um eine neue Heizlampe zu kaufen.
U m g a n g m i t d e r E r s a t z h e i z l a m p e
Die neue Heizlampe darf nicht mit bloßen Händen angefasst werden.
Fingerabdrücke mit einem weichen Tuch und Methylspiritus oder Alkohol abwischen. Die Fingerabdrücke brennen sich in die Quarzoberfläche ein,
was zum vorzeitigen Ausfall der Heizlampe führt.
A u s w e c h s e l n d e r H e i z l a m p e
Sollten Unklarheiten bezüglich der unten aufgeführten Vorgehensweise auftreten, fordern Sie bitte bei uns eine technische Beratung an. Vor
dem Auswechseln der Heizlampe muss die Netzstromversorgung getrennt sein. Die folgenden Schritte sind unter Berücksichtigung der
geltenden IEE-Vorschriften durchzuführen. Falls sie mit der Installation derartiger Geräte nicht vertraut sind, beauftragen Sie bitte einen
qualifizierten Elektriker mit der Installation.
1. Sicherstellen, dass das Heizgerät und die Heizlampe abgekühlt sind und die Stromversorgung durch Ziehen der Stecker aus den Steckdosen
getrennt ist – auch wenn nur eine Heizlampe ausgewechselt wird sind beide Netzstecker zu ziehen.
2. Die Schrauben des Anschlusskastens der zu wechselnden Heizlampe entfernen und den Deckel abnehmen - siehe Abb. P.
B r a n d g e f a h r
Brennbare Materialien, wie z. B. Möbel, Papier, Kleidungsstücke und Vorhänge, mindestens 1,8 m von der Vorderseite und auch von
den Seiten und der Rückseite fernhalten. Beim Einsatz des Gerätes im Freien empfehlen wir eine wasserdichte Steckdose oder eine
Steckdose in einem Innenraum zu verwenden.
T e c h n i s c h e D a t e n -
Modell Span- Lampen x Ges.-
x Anzahl
ung Leistung leistung (A) pro strom (A) vom Boden von Decke Seitenwand u. Stangen max. Position) (kg) Schutz
Geräte
SOR 210IP x 1 230 1 x 1,0 1,0 4,3 4,3 2,0 0,3 1,0 430 x 228 x 323 3,4 IP24
SOR 215IP x 1 230 1 x 1,5 1,5 6,5 6,5 2,0 0,3 1,0 430 x 228 x 323 3,4 IP24
SOR 220IP x 1 230 1 x 2,0 2,0 8,7 8,7 2,5 0,3 1,0 430 x 228 x 323 3,4 IP24
SOR 210IP x 2 230 2 x 1,0 2,0 4,3 8,7 2,5 0,5 1,0 430 x 460 x 402 6,8 IP24
SOR 215IP x 2 230 2 x 1,5 3,0 6,5 13,0 3,0 0,5 1,0 430 x 460 x 402 6,8 IP24
SOR 220IP x 2 230 2 x 2,0 4,0 8,7 17,4 3,5 0,5 1,0 430 x 460 x 402 6,8 IP24
SOR 210IP x 3 230 3 x 1,0 3,0 4,3 13,0 3,0 0,5 1,0 430 x 693 x 402 10,2 IP24
SOR 215IP x 3 230 3 x 1,5 4,5 6,5 19,6 3,5 0,5 1,0 430 x 693 x 402 10,2 IP24
SOR 220IP x 3 230 3 x 2,0 6,0 8,7 26,1 4,5 0,5 1,0 430 x 693 x 402 10,2 IP24
(V) (kW) (kW) Lampe (m) (m) (m) B x H x T (mm)
Leitungsschutzschalter (MCB) Typ 3 verwenden.
T a b e l l e 1 . H e i z g e r ä t e f ü r E u r o p a
Strom
Ges.- Min. Höhe Min. Abstand
Min. Abstand
von
Abmessungen (einschl.
Halterung
Gewicht
Spritz-
wasser-
(IP)
K o m b i n a t i o n e n
Das Heizgerät Sorrento IP ist ein Einlampengerät – es besitzt eine Heizlampe. Es kann als einzelnes Gerät oder an ein oder zwei weitere Einzelgeräte
gekoppelt installiert werden. Mithilfe der mitgelieferten Koppelstangen können die Heizgeräte miteinander verbunden werden, um die Größe und die
Wärmeleistung der Installation zu erhöhen. Maximal können drei Einzelgeräte miteinander verbunden werden (lange Verbindungsstück Bars
erforderlich). Wie dies geschieht, wird im Abschnitt ‚Zusammenbau’ erläutert.
Abb. P Abb. Q
3. Die Heizlampe von der Klemmleiste trennen, indem die in Abb. Q gekennzeichneten Schrauben gelöst und die weißen Lampendrähte von der
Klemmleiste entfernt werden.
4. An der Rückseite des Heizgerätes das Halteblech des Anschlusskastens entfernen, indem die beiden Befestigungsschrauben gelöst werden (siehe
Abb. R).
E l e k t r i s c h e r A n s c h l u s s – A l l e K o m b i n a t i o n e n
Achtung – dieses Gerät muss an eine geerdete Stromversorgung angeschlossen werden.
Da die verkabelten Modelle (210 EU, 215 EU und 220 EU) bereits mit festinstalliertem 5,0 m Netzkabel und vergossenem Netzstecker geliefert
werden, braucht der Anschlusskasten für einen normalen elektrischen Anschluss dieser Modelle nicht entfernt zu werden.
Alle nicht verkabelten Modelle (210, 215 und 220) müssen von einem qualifizierten Elektriker gemäß untenstehender Anleitung elektrisch
angeschlossen werden.
Alle elektrischen Anschlüsse müssen gemäß den geltenden IEE-Sicherheitsvorschriften oder deren Entsprechung ausgeführt werden.
Wir empfehlen ggf. die Verwendung eines FI-Schutzschalters.
Bei eigener Verkabelung muss ein großer zweipoliger Schalter mit einer 3,0 mm Kontakttrennung verwendet werden.
Ein beschädigtes Netzkabel darf nur vom Hersteller, dessen Kundendienst oder von einer ähnlich qualifizierten Person erneuert werden, damit
jegliche Gefahr ausgeschlossen wird.
2
Abb. R Abb. S
5. Die Lampendrähte, wie in Abb. S dargestellt, nacheinander durch das Blech ziehen.
6. Vorne am Heizgerät das Schutzgitter der defekten Heizlampe entfernen, indem es vorsichtig vom Heizgerät abgezogen wird und es sich an beiden
Seiten aus den Arretierlöchern ausklinkt (Abb. T).
7
Bei der Montage darauf achten, dass der Mindestsicherheitsabstand zwischen Heizkörper und
brennbaren Oberflächen und Gegenständen eingehalten wird.
Die empfohlenen Mindestabstände bitte der Tabelle 1 entnehmen. Das Heizgerät nicht in einer
Abb. L
Raumecke installieren!
Außerhalb der Reichweite von Kindern anbringen.
1. Die L-förmigen Wandhalterungen sicher an die Montageoberfläche montieren, wofür beide
Befestigungslöcher des kurzen Schenkels der Halterungen zu nutzen sind (siehe Abb. M für
die Mittenabstände der Montagelöcher). Siehe Tabelle 1 für die empfohlene Positionierung des
Heizgerätes. Bitte beachten, dass keine Wandbefestigungsteile mitgeliefert sind. Diese
müssen so gewählt werden, dass Sie das Gewicht der Installation tragen. Lassen Sie sich im
Zweifelsfall von einem Fachmann beraten!
2. Die Heizgeräteeinheit so montieren, dass sich die Anschlusskästen der Heizgeräte unten
befinden.
3. Die Heizgeräteeinheit über die Schraubengewinde des mittleren Heizgerätes an die
Halterungen montieren. Vorab eine Fächerscheibe auf die Gewinde setzen und die
Wandhalterungen so spreizen, dass die Gewinde in Montageposition passen.
4. Eine Scheibe und Mutter auf das Gewinde an der Außenseite der Wandhalterungen
montieren – an beiden Seiten.
GRUND
5. Wenn das Heizgerät im gewünschten Winkel angebracht ist, die Muttern und Schrauben fest
anziehen.
6. Das Netzkabel so sichern, dass es nicht am Heizkörper anliegt oder die
Lüftungsschlitze blockiert.
Zum Justieren der Winkelposition das Heizgerät immer vorher von der
Stromversorgung trennen.
4 - LÖCHER
Abb. M
D e c k e n a u f h ä n g u n g – D r e i E i n z e l g e r ä t e g e k o p p e l t
Drei gekoppelte Heizgeräte Sorrento IP können mit Ketten an eine Decke gehängt werden.
Immer dafür Sorge tragen, dass das Heizgerät abgekühlt ist, bevor es neu ausgerichtet/bewegt wird. Niemals versuchen, das Heizgerät im
eingeschalteten Zustand zu bewegen!
Bei der Montage darauf achten, dass der Mindestsicherheitsabstand zwischen Heizkörper und brennbaren Oberflächen und Gegenständen
eingehalten wird.
Die empfohlene Positionierung bezüglich der Mindestabstände bitte der Tabelle 1 entnehmen. Das Heizgerät nicht in einer Raumecke
installieren!
Außerhalb der Reichweite von Kindern anbringen.
1. Siehe Tabelle 1 für die empfohlene Positionierung des Heizgerätes. Bei der Deckenaufhängung sind vier Ketten mit gleicher Länge und
Gliederstärke erforderlich, außerdem Befestigungselemente, die mehr als das Heizgerätegewicht halten können. Lassen Sie sich im
Zweifelsfall von einem Fachmann beraten!
2. Die Heizgeräteeinheit an die Ketten mithilfe der Bohrung in der Mitte der Verbindungsstange montieren (siehe Abb. N) und sicherstellen, dass
das Heizgerät im hängenden Zustand direkt nach unten gerichtet ist.
3. Das Netzkabel so sichern, dass es nicht am Heizkörper anliegt
oder die Lüftungsschlitze blockiert.
Zum Justieren der Position das Heizgerät immer vorher von der
Stromversorgung trennen.
Abb. N
Bitte den Mindestsicherheitsabstand zwischen Heizkörper und brennbaren Oberflächen
einhalten.
Wenn sich der elektrische Anschluss im Freien befindet, empfehlen wir für den
Anschluss eine wasserdichte Steckdose. Anderenfalls sollte der Stecker an eine
Innenraumsteckdose angeschlossen werden.
Wenden Sie sich im Zweifelsfall an einen entsprechend qualifizierten Elektriker.
1. Den Deckel vom Anschlusskasten an der Rückseite des Heizgerätes abschrauben und
das Netzkabel durch die Zugentlastungsbuchse führen und darauf achten, dass sich die
Gummidichtung am Kabel befindet.
2. Mindestens ein 1,0 mm² H05RN-F Netzkabel mit 2 Adern und 1 Erdungsleiter sowie mit Ummantelung aus
Silikon-Glasfasergeflecht (250°C) verwenden. Die Adern Phase und Neutral müssen an die Klemmleiste
angeschlossen werden. Siehe Abb 1.
3. Der grün/gelbe Draht muss unter Verwendung eines geeigneten Kabelschuhs an die mit dem
Erdungssymbol gekennzeichnete Klemme angeschlossen werden. Das Kabel nach dem Anschluss mit der
Kabelschelle sichern.
4. Die Überwurfmutter der Kabelverschraubung so festziehen, dass die Gummidichtung das Kabel fest greift
(Abb. 2).
5. Zur Vermeidung von Wassereintritt den Anschlusskastendeckel wieder sicher befestigen, indem die vier
Schrauben von Hand gleichmäßig fest angezogen werden.
M o n t a g e - E i n z e l g e r ä t
Das Heizgerät Sorrento IP kann horizontal oder vertikal an einer Wand oder mit Ketten (nicht
mitgeliefert) an der Decke hängend angebracht werden.
Bei der horizontalen Wandmontage des Heizgerätes Sorrento IP darf der Winkel nicht mehr als 90° und
nicht weniger als 30° getragen (siehe Abb. A).
Bei der vertikalen Montage des Heizgerätes Sorrento IP ist für eine abgewinkelte Montageoberfläche
zu sorgen, damit das Heizgerät nach unten geneigt ist (siehe Abb. C). Das Heizgerät in einem Winkel
von maximal 45° und mindestens 30° zur Horizontalen anbringen. Das Heizgerät so positionieren, dass
das Netzkabel nach unten gerichtet aus dem Anschlusskasten austritt.
Bei der Deckenaufhängung des Heizgerätes Sorrento IP ist der Mindestabstand zur Decke, wie in
Abb. B dargestellt, einzuhalten.
Immer dafür Sorge tragen, dass das Heizgerät abgekühlt ist, bevor es neu ausgerichtet/bewegt wird.
Niemals versuchen, das Heizgerät im eingeschalteten Zustand zu bewegen!
Bei der Montage darauf achten, dass der Mindestsicherheitsabstand zwischen Heizkörper und
brennbaren Oberflächen und Gegenständen eingehalten wird.
Die empfohlenen Mindestabstände bitte der Tabelle 1 entnehmen. Das Heizgerät nicht in einer
Raumecke installieren!
Außerhalb der Reichweite von Kindern anbringen.
1. Bei der Wandmontage die L-förmigen Wandhalterungen sicher an die Montageoberfläche montieren,
wofür beide Befestigungslöcher des kurzen Schenkels der Halterungen zu nutzen sind (siehe Abb. E für
die Mittenabstände der Montagelöcher). Siehe Tabelle 1 für die empfohlene Positionierung des
Heizgerätes. Bitte beachten, dass keine Wandbefestigungsteile mitgeliefert sind. Diese müssen so
gewählt werden, dass sie das Gewicht der Installation tragen. Lassen Sie sich im Zweifelsfall von einem
Fachmann beraten! Bei einer Deckenaufhängung sind zwei Ketten mit gleicher Länge und Gliederstärke
erforderlich, außerdem Befestigungselemente, die mehr als das Heizgerätegewicht halten können. Lassen
Sie sich im Zweifelsfall von einem Fachmann beraten!
Abb. C
Abb. D
Abb. 2
GRUND
Abb. B
N E
L
Abb. A
Abb. 1
BEFESTIGUNGSFLÄCHE
ABGEWINKELT
Abb. E
6
4 - LÖCHER
3
2. Bei der Wandmontage muss das Heizgerät so angebracht werden, dass
sich der Anschlusskasten des Heizgerätes unten befindet.
3. Bei der Wandmontage die erforderliche Winkelstellung durch Festziehen
der Arretierschrauben an der Halterung an der Rückseite des
Heizgerätes fixieren (siehe Abb. D). Bei der Deckenaufhängung muss
das Heizgerät direkt nach unten gerichtet sein. Sicherstellen, dass die
Fächersch eibe zwischen de n Fläc hen der Wand- und
Heizgerätehalterung mit montiert wird.
Abb. F
4. Das Netzkabel so sichern, dass es nicht am Heizkörper anliegt oder die
Lüftungsschlitze blockiert.
Zum Justieren der Winkelstellung das Heizgerät immer vorher von der
Stromversorgung trennen.
Montage - Single-Einheit mit Optional Schwenkhalterung
1. Bei Wandmontage, schnell und sicher mit dem L-förmigen Wandhalterung an der Montagefläche mit den beiden Bohrungen in der kurzen Teil
der Halterung mit 2 Schrauben befestigen. Siehe Tabelle 1 für die empfohlene Positionierung des Heizgerätes. Bitte beachten Sie:
Wandbefestigungsmaterial wird nicht mitgeliefert. Sie sollte so gewählt, dass das Gewicht (siehe Anlage) gehalten wird Im Zweifelsfall einen
Fachmann zu Rate ziehen.
2. Die Heizung kann an der Wandhalterung fixiert und sicher mit dem Schrauben und Muttern festgestellt werden wie in Abb. F.
3. Die Heizung sollte mit dem Klemmenkasten an der Unterseite des Heizkörpers montiert werden.
4. Bei Wandmontage, kann der Winkel durch festdrehen der Schrauben wie in (Abb. F).eingestellt werden.
5. Sichern Sie das Netzkabel so das es nicht auf dem Gerät liegt,bzw die Lüftungsschlitze nicht verdeckt.
Trennen Sie die Heizung von Versorgungs-Netz, wenn Sie die Position des Gerätes ändern.
Z u s a m m e n b a u – Z w e i E i n z e l g e r ä t e g e k o p p e l t
1. Das erste Heizgerät nehmen und mit der Vorderseite nach unten auf einer ebenen Fläche ablegen.
2. Das zweite Heizgerät mit der Vorderseite nach unten parallel neben das erste legen.
3. Die M8 Schrauben (wurden zum Sichern der Wandhalterungen verwendet) durch das Loch in den
Halterungen an der Rückseite des Heizgerätes stecken und eine Zahnscheibe auf die
herausstehenden Gewinde setzen.
4. Die Verbindungsstangen auf jede Schraube schieben und Scheiben und Muttern montieren – zu
diesem Zeitpunkt noch nicht festziehen.
5. Sicherstellen, dass das zweite Heizgerät noch parallel zum ersten und eben liegt.
6. Die Verbindungsstangen auf jede herausstehende Schraube des anderen Heizgerätes schieben,
um beide Geräte zu verbinden, und die Scheiben und Muttern montieren.
7. Wieder darauf achten, dass die Heizgeräte eben liegen, und alle vier Muttern anziehen, um die
Verbindungsstangen in Position zu sichern.
W a n d m o n t a g e – Z w e i E i n z e l g e r ä t e g e k o p p e l t
Wenn zwei Heizgeräte Sorrento IP gekoppelt sind, können sie horizontal oder vertikal montiert
werden, da die Heizlampe als Universalbrenner ausgeführt ist.
Bei der horizontalen Wandmontage von zwei gekoppelten Heizgeräten Sorrento IP darf der Winkel
nicht mehr als 45° und nicht weniger als 10° getragen (siehe Abb. G).
Bei der vertikalen Montage von zwei gekoppelten Heizgeräten Sorrento IP ist für eine abgewinkelte
Montageoberfläche zu sorgen, damit das Heizgerät nach unten geneigt ist (siehe Abb. C auf Seite
3). Das Heizgerät in einem Winkel von maximal 45° und mindestens 30° zur Horizontalen
anbringen. Das Heizgerät so positionieren, dass das Netzkabel nach unten gerichtet aus dem
Anschlusskasten austritt.
Immer dafür Sorge tragen, dass das Heizgerät abgekühlt ist, bevor es neu ausgerichtet/bewegt
wird. Niemals versuchen, das Heizgerät im eingeschalteten Zustand zu bewegen!
Bei der Montage darauf achten, dass der Mindestsicherheitsabstand zwischen Heizkörper und
brennbaren Oberflächen und Gegenständen eingehalten wird.
Die empfohlenen Mindestabstände bitte der Tabelle 1 entnehmen. Das Heizgerät nicht in einer
Raumecke installieren!
Außerhalb der Reichweite von Kindern anbringen.
1. Die L-förmigen Wandhalterungen sicher an die Montageoberfläche montieren, wofür beide
Befestigungslöcher des kurzen Schenkels der Halterungen zu nutzen sind (siehe Abb. J für die
Mittenabstände der Montagelöcher). Siehe Tabelle 1 für die empfohlene Positionierung des
Heizgerätes. Bitte beachten, dass keine Wandbefestigungsteile mitgeliefert sind.
Diese müssen so gewählt werden, dass Sie das Gewicht der Installation tragen.
Lassen Sie sich im Zweifelsfall von einem Fachmann beraten!
2. Die Heizgeräteeinheit über das Loch in der Mitte der Verbindungsstange an die
Wandhalterung montieren. Die Verbindungsstangen müssen in die Lücke
zwischen den beiden Wandhalterungen geschoben werden.
4
Abb. G
4 - LÖCHER
GRUND
Abb. H
Abb. J
3. Eine Schraube mit Scheibe in das Loch der Wandhalterung stecken und eine Fächerscheibe auf der anderen Seite zwischen Halterung und
Verbindungsstange setzen. Auf der anderen Seite wiederholen.
4. Die Heizgeräteeinheit an die Halterungen setzen und eine Scheibe und Mutter auf die Schrauben montieren, die durch die Verbindungsstangen
ragen.
5. Wenn das Heizgerät im gewünschten Winkel angebracht ist, die Muttern und Schrauben fest anziehen (Abb. H).
6. Das Netzkabel so sichern, dass es nicht am Heizkörper anliegt oder die Lüftungsschlitze blockiert.
Zum Justieren der Winkelstellung das Heizgerät immer vorher von der Stromversorgung trennen.
D e c k e n a u f h ä n g u n g – Z w e i E i n z e l g e r ä t e g e k o p p e l t
Zwei gekoppelte Heizgeräte Sorrento IP können mit Ketten an eine Decke gehängt werden.
Immer dafür Sorge tragen, dass das Heizgerät abgekühlt ist, bevor es neu ausgerichtet/
bewegt wird. Niemals versuchen, das Heizgerät im eingeschalteten Zustand zu bewegen!
Bei der Montage darauf achten, dass der Mindestsicherheitsabstand zwischen Heizkörper
und brennbaren Oberflächen und Gegenständen eingehalten wird.
Die empfohlenen Mindestabstände bitte der Tabelle 1 entnehmen. Das Heizgerät nicht in
einer Raumecke installieren!
Außerhalb der Reichweite von Kindern anbringen.
Abb. K
1. Siehe Tabelle 1 für die empfohlene Positionierung des Heizgerätes. Bei der Deckenauf h ä n
gung sind zwei Ketten mit gleicher Länge und Gliederstärke erforderlich, außerdem Befesti
gungselemente, die mehr als das Heizgerätegewicht halten können. Lassen Sie sich im
Zweifelsfall von einem Fachmann beraten!
2. Die Heizgeräteeinheit mithilfe der Bohrung in der Mitte der Verbindungsstange an die Ketten
montieren (siehe Abb. K) und sicherstellen, dass das Heizgerät im hängenden Zustand
direkt nach unten gerichtet ist.
3. Das Netzkabel so sichern, dass es nicht am Heizkörper anliegt oder die Lüftungsschlitze
blockiert.
Zum Justieren der Position das Heizgerät immer vorher von der Stromversorgung
trennen.
Z u s a m m e n b a u – D r e i E i n z e l g e r ä t e g e k o p p e l t
1. Das erste Heizgerät nehmen und mit der Vorderseite nach unten auf einer ebenen Fläche ablegen.
2. Das zweite und dritte Heizgerät mit der Vorderseite nach unten parallel neben das erste legen.
3. Die M8 Schrauben (wurden zum Sichern der Wandhalterungen verwendet) durch das Loch in den Halterungen an der Rückseite des
Heizgerätes stecken und eine Zahnscheibe auf die herausstehenden Gewinde setzen.
4. Die Verbindungsstangen (lang) auf jede Schraube schieben und Scheiben und Muttern montieren – zu diesem Zeitpunkt noch nicht fest
anziehen.
5. Das zweite Heizgerät parallel zum ersten und eben ausrichten.
6. Das dritte Heizgerät und eine Verbindungsstange (lang) nehmen. Eine Schraube mit Scheibe durch das Abschlussloch stecken und am anderen
Ende eine Fächerscheibe auf das Gewinde setzen. Die Schraube durch das Loch in der Halterung des Heizgerätes stecken. Auf der anderen
Seite wiederholen und mit Scheibe und Mutter sichern – zu diesem Zeitpunkt noch nicht fest anziehen.
7. Das dritte Heizgerät parallel zum zweiten und eben ausrichten.
8. Die Verbindungsstangen des ersten Heizgerätes auf die Halterungen des zweiten Heizgerätes ausrichten – sie müssen gegen die Innenflächen
wie beim ersten Heizgerät anliegen.
9. Die Verbindungsstangen des dritten Heizgerätes auf die Halterungen des zweiten Heizgerätes ausrichten – sie müssen gegen die Außenflächen
wie beim dritten Heizgerät anliegen.
10. Eine Schraube von der Rückseite der Verbindungsstangen (lang) durch die Löcher stecken und eine Fächerscheibe auf jeder Seite der
Heizgerätehalterung aufsetzen.
11. Eine Scheibe und Mutter an beide Seiten montieren und unter der Voraussetzung, dass die Einheit eben liegt, beide Seiten fest anziehen,
ebenfalls die Muttern des ersten und dritten Heizgerätes gegen die Verbindungsstangen (lang) festziehen.
12. Das Heizgerät ist jetzt zur Wandmontage oder für eine Deckenaufhängung vorbereitet.
W a n d m o n t a g e – D r e i E i n z e l g e r ä t e g e k o p p e l t
Wenn drei Heizgeräte Sorrento IP gekoppelt sind, können sie horizontal oder vertikal montiert werden, da die Heizlampe als Universalbrenner
ausgeführt ist.
Bei der horizontalen Wandmontage von drei gekoppelten Heizgeräten Sorrento IP darf der Winkel nicht mehr als 80° und nicht weniger als 60°
betragen (siehe Abb. L).
Bei der vertikalen Montage von drei gekoppelten Heizgeräten Sorrento IP ist für eine abgewinkelte Montageoberfläche zu sorgen, damit das
Heizgerät nach unten geneigt ist – siehe Abb. C auf Seite 3. Das Heizgerät in einem Winkel von maximal 45° und mindestens 30° zur
Horizontalen anbringen. Das Heizgerät so positionieren, dass das Netzkabel nach unten gerichtet aus dem Anschlusskasten austritt.
Immer dafür Sorge tragen, dass das Heizgerät abgekühlt ist, bevor es neu ausgerichtet/bewegt wird. Niemals versuchen, das Heizgerät im
eingeschalteten Zustand zu bewegen!
5
Loading...
