VLS 5 / VLS 5-WH
Passive Column Array Loudspeaker with 5 Mid Range Drivers
for Speech Only Installation Applications
V 1.0
2 VLS 5 / VLS 5-WH
11. 请只使用厂家指定的附属设备和
不负任何责任。 技术参数和外观若有更改,
快速启动向导
3
重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
恕不另行通知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik, Lab Gruppen,
Music Tribe
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim, Auratone, Aston
Microphones
Brands Ltd.
Tribe Global Brands Ltd. 2021
和 Coolaudio 是 Music Tribe Global
公司的商标或注册商标。 © Music
版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
看完整的详细信息。
musictribe.com/warranty 网站查
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
4 VLS 5 / VLS 5-WH
快速启动向导
5
介绍
本快速入门指南仅提供正确拆箱、 连接和配置 VLS 系列扬声器所需的基本信息。 有关低阻抗与 70/100 V 操作、 复杂扬声器系统配置、
电缆类型、 均衡、 功率处理、 索具和安全程序以及保修范围的更多详细信息, 请参阅完整的 VLS 系列操作手册。
开箱
每个 Tannoy VLS 系列扬声器在发货前都经过仔细测试和检查。 打开包装后, 请检查是否有任何外部物理损坏, 并妥善保管纸箱和所有相
关包装材料, 以防扬声器再次需要包装和运输。 如果在运输过程中出现损坏, 请立即通知您的经销商和承运商。
连接器和布线
VLS 系列扬声器使用一对内部并联的障碍条连接器连接到放大器 （或连接到 70/100 V 系统或串联/并联配置中的其他扬声器）。
所有 VLS 系列型号都可以作为低阻抗扬声器或在 70/100 V 分布式系统中运行。 操作模式可通过位于机柜后部的单个开关进行选择
（参见下图 1）。

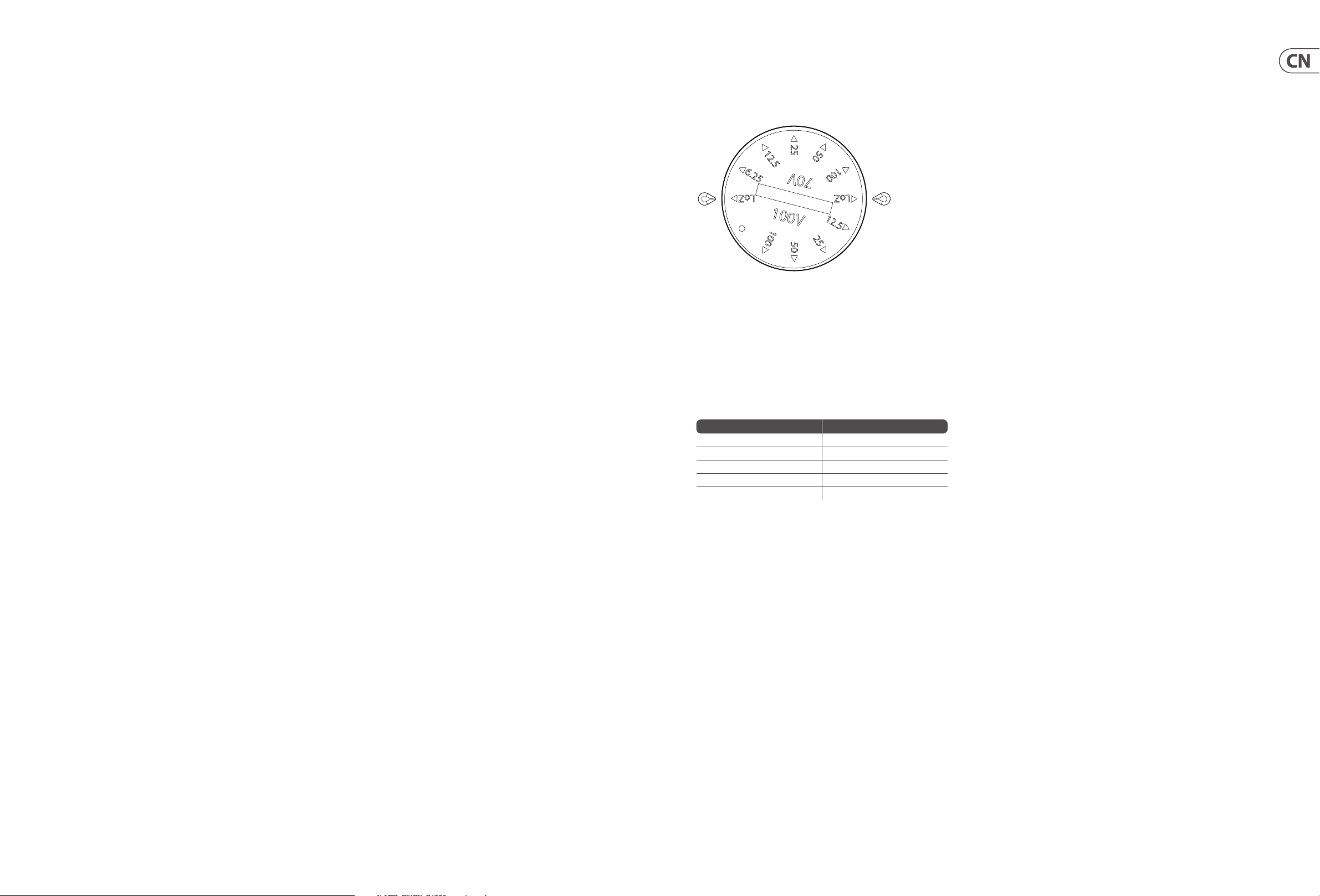

图 1 VLS 5 模式选择开关
在低阻抗模式下运行通常需要使用比 70/100 V 分布式系统所需直径更大的电缆。 请查阅完整的 VLS 操作手册, 了解适用于各种应用的推
荐电缆类型。
用于低阻抗和变压器抽头选择的开关
后部输入面板上的多位置旋转开关可选择低阻抗操作模式或高阻抗模式 （70 V 或 100 V） 以及可用的变压器抽头。 在分布式线路系统中
使用 VLS 系列扬声器时, 可以使用下表所示的可用功率电平对变压器进行抽头：
70 V 100 V
6.25 12.5
12.5 25
25 50
50 100
100 —
所有变压器初级应与放大器的输出并联。 所有已连接扬声器的选定抽头设置的总额定总功率 （以瓦为单位） 不得超过所连接放大器
输出通道的总输出额定功率 （以瓦为单位）。 建议在总扬声器功率要求和放大器输出容量之间保持足够的功率安全裕度 （最小 3 dB 余量）,
以避免放大器在全额定输出下连续运行。
