Tannoy VLS 15 (EN 54)-WH Quick Start Guide, All Language

Quick Start Guide

VLS SERIES

VLS 30 Passive Column Array Loudspeaker with 30 Drivers and FAST Dispersion Control for Installation Applications

VLS 15 (EN 54) Passive Column Array Loudspeaker with 15 Drivers and FAST Dispersion Control for Installation Applications (EN 54-24 Certied)

VLS 7 (EN 54) Passive Column Array Loudspeaker with 7 Full Range Drivers and FAST Dispersion Control for Installation Applications (EN 54-24 Certied)

V 1.0

2 VLS Series Speakers Quick Start Guide 3

8. No instale este equipo cerca de fuentes de calor

los recursos naturales. Para más información acerca del

deben ser siempre eliminadas en un punto limpio y nunca

9. Do not defeat the safety purpose of the polarized

20. Please keep the environmental aspects of battery

This apparatus may be used in tropical and moderate

Microphones and Coolaudio are trademarks or registered

Important Safety Instructions

Terminals marked with this symbol carry electrical current of sucient magnitude

to constitute risk of electric shock. Use only high-quality professional speaker cables with ¼" TS or twist-locking plugs pre-installed. Allother installation or modication should be performed only by qualiedpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the enclosure-voltage that may be sucient to constitute a risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section). No user serviceable parts inside. Refer servicing to qualied personnel.

Caution

To reduce the risk of re or electric shock,

do not expose this appliance to rain and moisture. The apparatus shall not be exposed to dripping or splashing liquids and no objects lled with liquids, suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by qualied service personnel only. Toreduce the risk of electric shock do not perform any servicing other than that contained in the operation instructions. Repairs have to be performed by qualied servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instruc tions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampliers) that produce heat.

or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding-type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. Ifthe provided plug does not t into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

11. Use only attachments/accessories specied by themanufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specied by the manufacturer, orsold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualied service personnel. Servicing is required when the apparatus has been damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has beendropped.

15. The apparatus shall be connected to a MAINS socket outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable.

17. Correct disposal of this product: This symbol indicates that this product must not be disposed of with household waste, according to the WEEE Directive (2012/19/EU) and

your national law. This product should be taken to a collection center licensed for the recycling of waste electrical and electronic equipment (EEE). The mishandling of this type of waste could have a possible negative impact on the environment and human health due to potentially hazardous substances that are generally associated with EEE. At the same time, your cooperation in the correct disposal of this product will contribute to the ecient use of natural resources. For more information about where you can take your waste equipment for recycling, please contact your local city oce, or your household waste collection service.

18. Do not install in a conned space, such as a book case or similar unit.

19. Do not place naked ame sources, such as lighted candles, on the apparatus.

disposal in mind. Batteries must be disposed-of at a battery collection point.

21.

climates up to 45°C.

LEGAL DISCLAIMER

Music Tribe accepts no liability for any loss which may be suered by any person who relies either wholly or in part upon any description, photograph, or statement contained herein. Technical specications, appearances and other information are subject to change without notice. All trademarks are the property of their respective owners. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston

LIMITED WARRANTY

For the applicable warranty terms and conditions and additional information regarding Music Tribe’s Limited Warranty, please see complete details online at musictribe.com/warranty.

Instrucciones de seguridad

Las terminales marcadas con este símbolo transportan corriente eléctrica de

magnitud suciente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prejados. Cualquier otra instalación o modicación debe ser realizada únicamente por un técnico cualicado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja; estevoltaje puede ser suciente para constituir un riesgo dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualicado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. Nocoloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal cualicado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Lasreparaciones deben ser realizadas exclusivamente por personalcualicado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplicadores) que puedan producir calor.

9. No elimine o deshabilite nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Unenchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos alados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios especicados por el fabricante.

12. Use únicamente la carretilla, plataforma, trípode, soporte o mesa especicados por el fabricante o suministrados junto con el equipo. Altransportar el equipo, tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios técnicos cualicados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, sehubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión atierra.

16. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesiblefácilmente.

17. Cómo debe deshacerse de este aparato: Este símbolo indica que este aparato no debe ser tratado como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las

normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclaje de sus elementos eléctricos/ electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar

reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

18. No instale esta unidad en un espacio muy reducido, tal como encastrada en una librería o similar.

19. No coloque objetos con llama, como una vela encendida, sobre este aparato.

20. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas

con el resto de la basura orgánica.

21. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por conar total o parcialmente en la descripciones, fotografías o armaciones contenidas en este documento. Las especicaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modicaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty.

4 VLS Series Speakers Quick Start Guide 5

Erdungskontakt dient Ihrer Sicherheit. Falls das

19. Stellen Sie keine Gegenstände mit oenen

Fotos oder Aussagen verlassen haben. Technische Daten,

Turbosound, TC Electronic, TC Helicon, Behringer, Bugera,

8. Ne placez pas l’appareil à proximité d’une source

dangereuses généralement associées à ces équipements.

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique susante pour

constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modication doit être eectuée uniquement par un personnel qualié.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnel qualié.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel qualié. Pouréviter tout risque de choc électrique, n’eectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être eectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chion sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.

de chaleur telle qu’un chauage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur diérente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eectuer le changement de prise.

10. Installez le cordon d’alimentation de telle façon que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est sufsamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.

11. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par lefabricant.

12. Utilisez exclusivement des chariots, des diables, desprésentoirs, despieds et des surfaces de travail recommandés par le fabricant ou

livrés avec le produit. Déplacezprécautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

14. Les travaux d’entretien de l’appareil doivent être eectués uniquement par du personnel qualié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible enpermanence.

17. Mise au rebut appropriée de ce produit: Ce symbole indique qu’en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets

ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d’équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l’environnement et la santé à cause des substances potentiellement

En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l’utilisation ecace des ressources naturelles. Pour plus d’informations sur l’endroit où vous pouvez déposer vos déchets d’équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

18. N’installez pas l’appareil dans un espace conné tel qu’une bibliothèque ou meuble similaire.

19. Ne placez jamais d’objets enammés, tels que des bougies allumées, sur l’appareil.

20. Gardez à l’esprit l’impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

21. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se ant en partie ou en totalité à toute description, photographie ou armation contenue dans ce document. Les caractéristiques, l’apparence et d’autres informations peuvent faire l’objet de modications sans notication. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Wichtige Sicherheitshinweise

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung, dassdie Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modikationen sollten nur von qualiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. ImInnern des Geräts benden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualiziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

qualiziertes Personal zu befolgen. Umeine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualiziertem Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Derbreitere Steckkontakt oder der zusätzliche

mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile, dielaut Hersteller geeignet sind.

14. Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten

sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, umVerletzungen durch Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von qualiziertem Service-Personal ausführen. EineWartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

17. Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen

Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. DiesesProdukt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, diegenerell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die eektive Nutzung natürlicher Ressourcen. Fürweitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorgerauf.

18. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.

Flammen, etwa brennende Kerzen, auf das Gerät.

20. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

21. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45° C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen,

Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,

BESCHRÄNKTE GARANTIE

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie nden Sie online unter musictribe.com/warranty.

6 VLS Series Speakers Quick Start Guide 7

9. Non escludere la sicurezza fornita dalla spina

20. Per lo smaltimento delle batterie, tenere in

registrati di Music Tribe Global Brands Ltd. © Music Tribe

de duas palhetas e um terceiro dente de ligação à terra.

19. Não coloque fontes de chama, tais como velas

que possa ser sofrida por qualquer pessoa que dependa,

Instruções de Segurança Importantes

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude suciente para constituir um risco de choque elétrico. Use apenas cabos de alto-falantes de alta qualidade com plugues TS de ¼" ou plugues com trava de torção pré-instalados. Todas as outras instalações e modicações devem ser efetuadas por pessoasqualicadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura (ouasecção de trás). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualicado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser exposto à chuva nem à humidade. Além disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de assistência qualicados. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação, salvo se possuir as quali-cações necessárias. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualicações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplicadores) que produzam calor.

9. Não anule o objectivo de segurança das chas polarizadas ou do tipo de ligação à terra. Uma cha polarizada dispõe de duas palhetas sendo uma mais larga do que a outra. Uma cha do tipo ligação à terra dispõe

A palheta larga ou o terceiro dente são fornecidos para sua segurança. Se a cha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas chas, extensões, e no local de saída da unidade. Certique-se de que o cabo eléctrico está protegido. Verique particularmente nas chas, nos receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de protecção intacto.

12. Se utilizar uma cha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especicados pelofabricante.

14. Utilize apenas com o carrinho, estrutura, tripé, suporte, ou mesa especicados pelo fabricante ou vendidos com o dispositivo. Quandoutilizar um

carrinho, tenha cuidado ao mover o conjunto carrinho/dispositivo para evitar danos provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas ou quando não for utilizado durante longos períodos detempo.

16. Qualquer tipo de reparação deve ser sempre efectuado por pessoal qualicado. É necessária uma reparação sempre que a unidade tiver sido de alguma forma danicada, como por exemplo: no caso do cabo de alimentação ou cha se encontrarem danicados; naeventualidade de líquido ter sido derramado ou objectos terem caído para dentro do dispositivo; no caso da unidade ter estado exposta à chuva ou à humidade; seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste produto: este símbolo indica que o produto não deve ser eliminado juntamente com os resíduos domésticos, segundo a Directiva REEE (2012/19/EU) e a legislação

nacional. Este produto deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo de resíduos pode ter um eventual impacto negativo no ambiente e na saúde humana devido a substâncias potencialmente perigosas que estão geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto irá contribuir para a utilização eciente dos recursos naturais. Paramais informação acerca dos locais onde poderá deixar o seu equipamento usado para reciclagem, é favor contactar os serviços municipais locais, a entidade de gestão de resíduos ou os serviços de recolha de resíduosdomésticos.

18. Não instale em lugares connados, tais como estantes ou unidades similares.

acesas, sobre o aparelho.

20. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.

21. Esse aparelho pode ser usado em climas tropicais e moderados até 45°C.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda alguma

seja de maneira completa ou parcial, de qualquer descrição, fotograa, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modicações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor vericar detalhes na íntegra através do website musictribe.com/warranty.

Informazioni importanti

Attenzione

I terminali contrassegnati da questo

simbolo conducono una corrente elettrica di magnitudine suciente a costituire un rischio di scossa elettrica. Utilizzare solo cavi per altoparlanti professionali di alta qualità con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installazioni o modiche devono essere eseguite esclusivamente da personale qualicato.

Attenzione

Questo simbolo, ovunque appaia, avverte

della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere suciente per costituire un rischio di scossa elettrica.

Attenzione

Questo simbolo, ovunque appaia, segnala

importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di scosse elettriche,

non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualicato.

Attenzione

Per ridurre il rischio di incendi o scosse

elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Attenzione

Queste istruzioni di servizio sono destinate

esclusivamente a personale qualicato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualicato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni.

5. Non utilizzare questo dispositivo vicino l'acqua.

6. Pulire esclusivamente con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare in

conformità con le istruzioni del produttore.

8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplicatori) che producono calore.

polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

11. Utilizzare esclusivamente dispositivi/accessori specicati dal produttore.

12. Utilizzare solo

carrelli, supporti, treppiedi, stae o tavoli indicati dal produttore o venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si

sposta la combinazione carrello/apparecchio per evitare lesioni dovute al ribaltamento.

13. Scollegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.

14. Per tutte le riparazioni rivolgersi a personale qualicato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

15. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

16. Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

17. Smaltimento corretto di questo prodotto: questo simbolo indica che questo dispositivo non deve essere smaltito insieme ai riuti domestici, secondo la Direttiva RAEE (2012/19 /

UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di riuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di riuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo eciente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ucio comunale locale o il servizio di raccolta dei riuti domestici.

18. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.

19. Non collocare sul dispositivo fonti di amme libere, come candele accese.

considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.

21. Questo apparecchio può essere usato in climi tropicali e temperati no a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si adi in tutto o in parte a qualsiasi descrizione, fotograa o dichiarazione contenuta qui. Speciche tecniche, aspetti e altre informazioni sono soggette a modiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones e Coolaudio sono marchi o marchi

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.

8 VLS Series Speakers Quick Start Guide 9

9. Maak de veiligheid waarin door de polarisatie-

van de natuurlijke hulpbronnen. Voormeer informatie

10. Förlägg elkabeln så, att det inte är möjligt att

nns här. Tekniska specikationer, utseenden och annan

För tillämpliga garantivillkor och ytterligare information

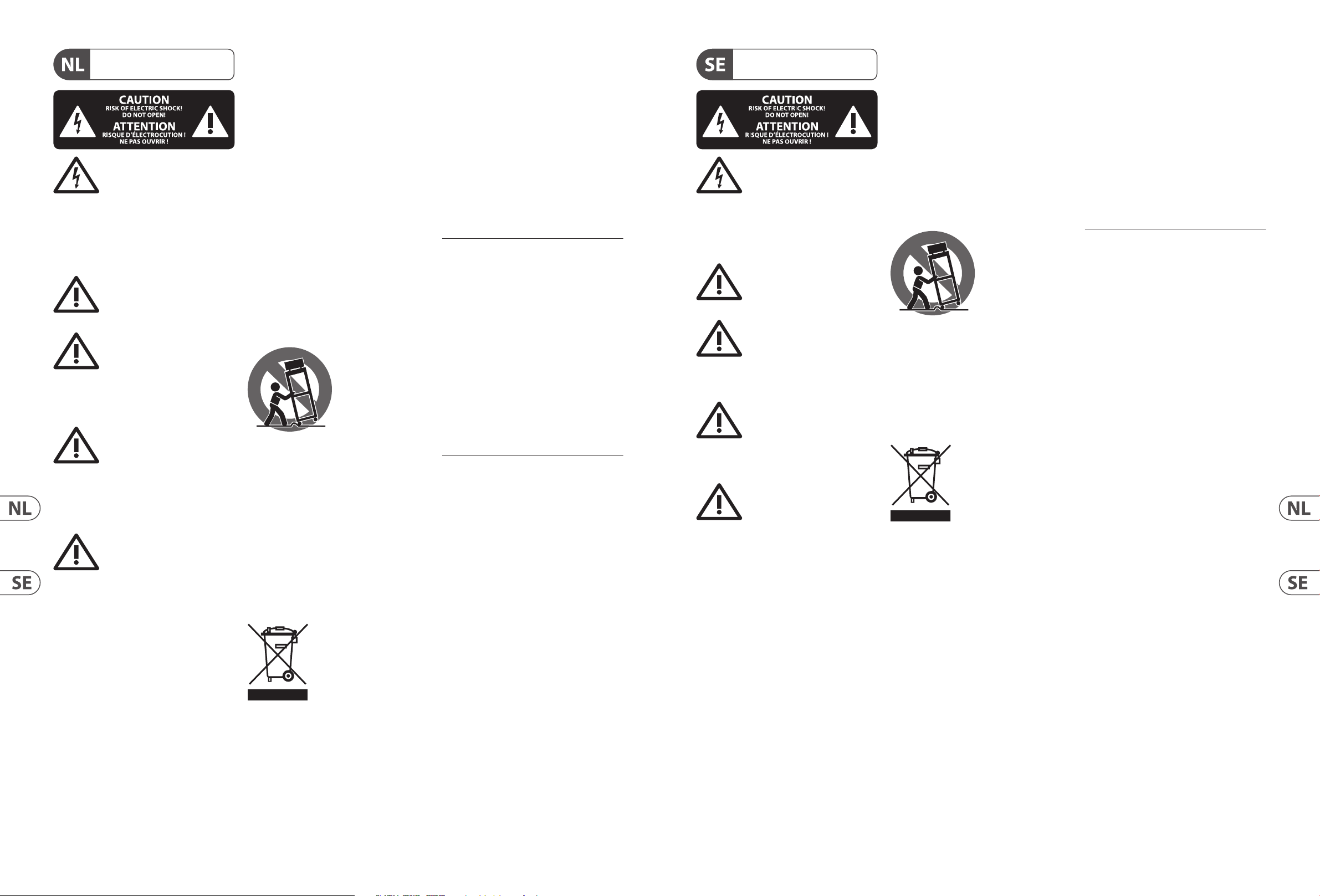

Belangrijke veiligheidsvoorschriften

Waarschuwing

Aansluitingen die gemerkt zijn met

het symbool voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van ¼"TS stekkers. Laat uitsluitend gekwaliceerd personeel alle overige installatie- of modicatiehandelingen uitvoeren.

Dit symbool wijst u altijd op belangrijke

bedienings - en onderhoudsvoorschriften

in de bijbehorende documenten. Wijvragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste

afdekking (van het achterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen. Reparatiewerkzaamheden mogen uitsluitend door gekwaliceerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische

schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet.

Attentie

Deze onderhoudsinstructies zijn

uitsluitend bedoeld voor gekwaliceerd onderhoudspersoneel. Omelektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwaliceerd onderhoudspersoneel.

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

3. Neem alle waarschuwingen in acht.

4. Volg alle voorschriften op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen

te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.

of aardingsstekker wordt voorzien, niet ongedaan. Eenpolarisatiestekker heeft twee bladen, waarvaner een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zijn er voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, laat het contact dan door een elektricien vervangen.

10. Om beschadiging te voorkomen, moet de stroomleiding zo gelegd worden dat er niet kan worden over gelopen en dat ze beschermd is tegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlengkabels en het punt waar het netsnoer het apparaat verlaat.

11. Het toestel met altijd met een intacte aarddraad aan het stroomnet aangesloten zijn.

12. Wanneer de stekker van het hoofdnetwerk of een apparaatstopcontact de functionele eenheid voor het uitschakelen is, dient deze altijd toegankelijk te zijn.

13. Gebruik uitsluitend door de producent gespeci- ceerd toebehoren c.q. onderdelen.

14. Gebruik het apparaat uitsluitend in combinatie met de wagen, hetstatief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het

apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

15. Bij onweer en als u het apparaat langere tijd niet gebruikt, haalt u de stekker uit het stopcontact.

16. Laat alle voorkomende reparaties door vakkundig en bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof of voorwerpen in terecht zijn gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, niet normaal functioneert of wanneer het is gevallen.

17. Correcte afvoer van dit product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van uw land niet met het gewone

huishoudelijke afval mag weggooien. Dit product moet na aoop van de nuttige levensduur naar een ociële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Eenjuiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik

over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijkereinigingsdienst.

18. Installeer niet in een kleine ruimte, zoals een boekenkast of iets dergelijks.

19. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.

20. Houd rekening met de milieuaspecten van het afvoeren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleverd.

21. Dit apparaat kan worden gebruikt in tropische en gematigde klimaten tot 45 ° C.

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specicaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe.com/warranty.

Viktiga säkerhetsanvisningar

Varning

Uttag markerade med symbolen leder

elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼"TS-kontakter. All annan installering eller modikation bör endast utföras av kompetent personal.

Den här symbolen hänvisar till viktiga

punkter om användning och underhåll i

den medfölljande dokumentationen. Varvänlig och läs bruksanvisningen.

Försiktighet

Minska risken för elektriska stötar genom

att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten nns det inga delar som kan repareras av användaren. Endastkvalicerad personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och

elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. fårplaceras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd

för kvalicerad servicepersonal. Föratt undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalicerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.

2. Spara dessa anvisningar.

3. Beakta alla varningar.

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna.

Installeraenligt tillverkarens anvisningar.

8. Installera aldrig intill värmekällor som värme- element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

9. Ändra aldrig en polariserad eller jordad kontakt. Enpolariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Omden medföljande kontakten inte passar i ditt uttag, skadu kontakta en elektriker för att få uttaget bytt.

trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, ärtillräckligtskyddade.

11. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

12. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid varatillgänglig.

13. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

14. Använd endast med vagn, stativ, trefot, hållareeller bord som angetts av tillverkaren, ellersom sålts tillsammans med apparaten. Om du använder en

vagn, var försiktig, när du föryttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

15. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.

16. Låt kvalicerad personal utföra all service. Serviceär nödvändig när apparaten har skadats, t.ex.när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

17. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning.

Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kanlämnas

18. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.

19. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

20. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.

21. Denna apparat kan användas i tropiska och måttliga klimat upp till 45 ° C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotogra eller uttalande som

information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

10 VLS Series Speakers Quick Start Guide 11

8. Nie stawiać urządzenia w pobliżu źródeł ciepła

zdrowie człowieka z powodu potencjalnych substancji

prawidłową utylizację niniejszego produktu przyczynia się

Aston Microphones i Coolaudio są znakami towarowymi

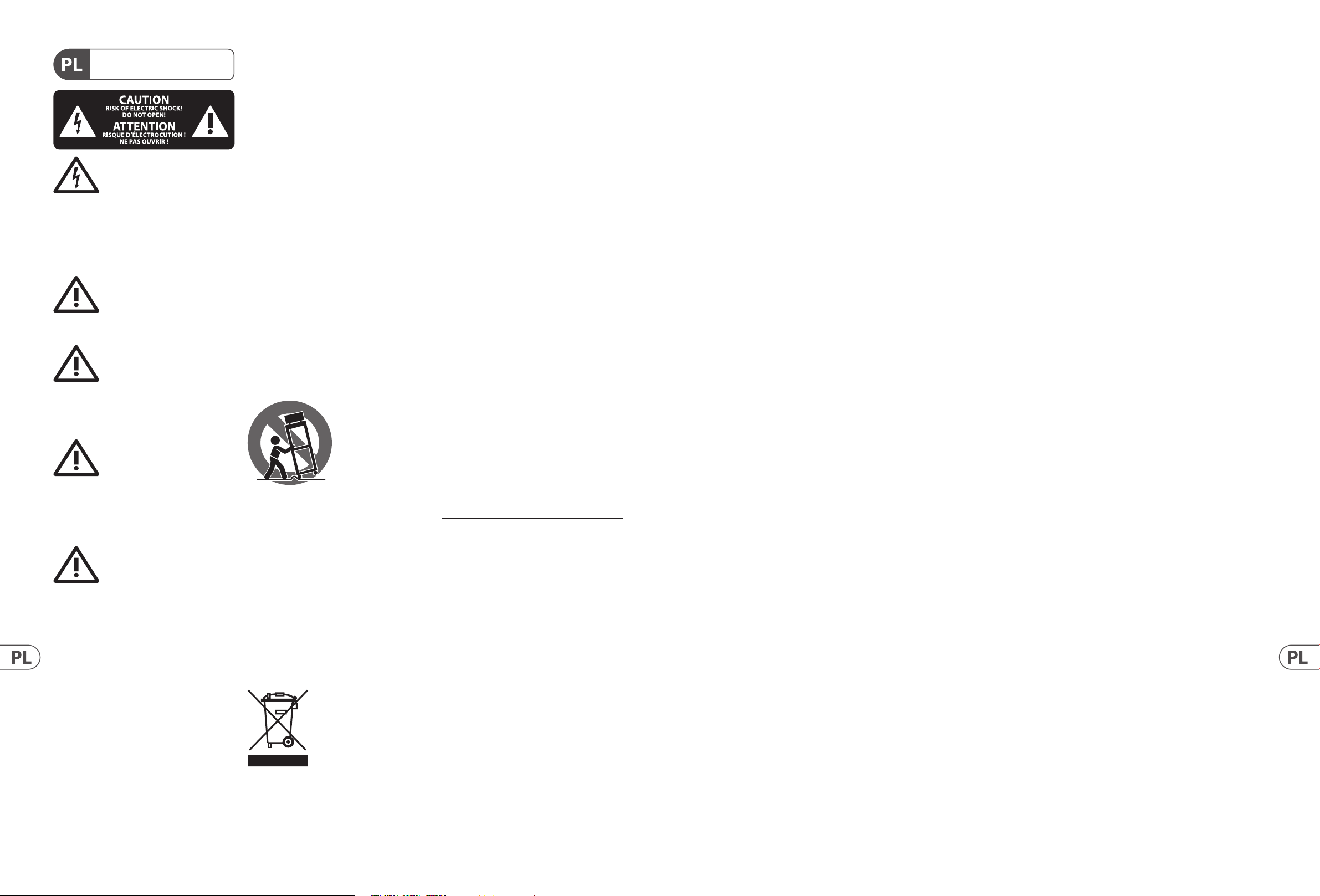

Ważne informacje o bezpieczeństwie

Uwaga

Terminale oznaczone symbolem

przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼"TS. Wszystkie inne instalacje lub modykacje powinny być wykonywane wyłącznie przez wykwalikowany personel techniczny.

Ten symbol informuje o ważnych

wskazówkach dotyczących obsługi i

konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi.

Uwaga

W celu wyeliminowania zagrożenia

porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalikowanypersonel.

Uwaga

W celu wyeliminowania zagrożenia

porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki.

Uwaga

Prace serwisowe mogą być wykonywane

jedynie przez wykwalikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawywykonywane mogą być jedynie przez wykwalikowany personeltechniczny.

1. Proszę przeczytać poniższe wskazówki.

2. Proszę przechowywać niniejszą instrukcję.

3. Należy przestrzegać wszystkich wskazówek

ostrzegawczych.

4. Należy postępować zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno używać w pobliżu wody.

6. Urządzenie można czyścić wyłącznie suchąszmatką.

7. Nie zasłaniać otworów wentylacyjnych.

Wczasie podłączania urządzenia należy przestrzegać zaleceńproducenta.

takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).

9. W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.

10. Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.

13. Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami producenta.

14. Używać jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów

i stołów. Wprzypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

15. W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

16. Wykonywanie wszelkich napraw należy zlecać jedynie wykwalikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.

17. Prawidłowa utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą

w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i

niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w

do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

18. Nie instaluj w ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.

19. Nie stawiaj na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.

20. Należy pamiętać o środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.

21. To urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45 ° C.

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotograi lub oświadczeniu zawartym w niniejszym dokumencie. Specykacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone,

lub zastrzeżonymi znakami towarowymi rmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.

12 VLS Series Speakers Quick Start Guide 13

Fig.1 VLS 7 (EN 54) and VLS 15 (EN 54)

Fig.2 VLS 30

Introduction

The latest addition to Tannoy’s extensive line of column loudspeakers, VLS Series introduces another proprietar y Tannoy innovation: FAST (Focussed Asymmetrical Shaping Technology). By combining transducer technology from the acclaimed QFlex Series with an innovative new passive crossover design, FAST provides exceptional acoustical benets, including an asymmetrical vertical dispersion pattern which gently shapes acoustical coverage toward the lower quadrant of the vertical axis. The VLS 7 and 15 are EN54-24 certied for use in re detection and re alarm systems.

This Quick Start Guide presents only the essential information required to properly unpack, connect and congure a VLS Series loudspeaker. Please consult the full VLS Series Operation Manual for additional detailed information on low impedance versus 70/100 V operation, complex loudspeaker system conguration, cable types, equalization, power handling, rigging and safety procedures, and warranty coverage.

Unpacking

Each Tannoy VLS Series loudspeaker is carefully tested and inspected prior to shipment. After unpacking, please inspect for any exterior physical damage, and save the carton and any relevant packaging materials in case the loudspeaker again requires packing and shipping. In the event that damage has been sustained in transit, please notify your dealer and the shipping carrier immediately.

Connectors and cabling

VLS Series loudspeakers are connected to the amplier (or to other loudspeakers in a 70/100 V system or series/parallel conguration) using a pair of internally paralleled barrier strip connectors.

All VLS Series models can be operated as either a low impedance loudspeaker or within a 70/100 V distributed system. The operation mode is selectable via a single switch located on the rear of the cabinet (see below).

Wiring the connectors

Low Impedance (8 ohm) Mode

If connecting directly to the amplier in low impedance mode, connect the positive (+) conductor to a positive (+) barrier strip terminal and the negative (–) conductor to a negative (–) terminal. It is preferable to connect several loudspeakers to one amplier output in parallel, series, or series/parallel congurations using the other internally paralleled barrier strip connector.

For more information on this, please consult the full VLS Series Operation Manual.

Constant voltage (70 V / 100 V) Mode

In constant voltage distributed systems, normally a number of loudspeakers are connected in parallel to a single amplier output. Connec t the positive (+) conductor from the amplier or prior loudspeaker in the system to a positive (+) barrier strip terminal and the negative (–) conductor to a negative (–) terminal. The other parallel barrier strip is available for connecting additional loudspeakers.

Outdoor Applications

A right angled water tight cable gland is supplied with the VLS 7 (EN 54) and VLS 15 (EN 54) for use in outdoor applications (Fig.1). The VLS 30 has an input panel cover with rubber wiring grommet for use in outdoor applications (Fig.2). Before making connections, pass the wire(s) through the cable grand/rubber grommet. The input panel cover is secured to the cabinet using the four screws already inser ted around the input.

Operation in low impedance mode often will require use of larger diameter cables than are needed for a 70/100 V distributed system. Please consult the full VLS Operation Manual for recommended cable types for various applications.

Switch for Low-Z and transformer tap selection

A multi-position rotary switch on the rear input panel selects either the low-impedance operating mode or the high-impedance modes (70 V or 100 V) with available transformer taps. When using VLS Series loudspeakers in distributed line systems, the transformer can be tapped with available power levels shown in the table below:

70 V 100 V

5 W 9.5 W

9.5 W 19 W 19 W 37.5 W

37.5 W 75 W 75 W 150 W

150 W —

All transformer primaries should be connected in parallel to the output of the amplier. The summed total power rating in watts of the selec ted tap settings for all connected loudspeakers must not exceed the total output power rating of the connected amplier output channel in watts. It is recommended that a generous power safety margin (minimum 3 dB headroom) be maintained between the total loudspeaker power requirements and the amplier output capacity to avoid continuous amplier operation at full rated output.

Asymmetric vertical pattern: mounting and ying

VLS Series loudspeakers are designed with an asymmetrical vertical dispersion pattern, a feature which allows improved performance with simplied mounting in many applications. The vertical dispersion of the VLS 7 (EN 54) and VLS 15 (EN 54) models is +6/-22 degrees from center axis, while the pattern of the VLS 30 is +3/-11 degrees from center axis.

Please be aware of this feature when planning your installation. In many situations where conventional column loudspeakers would require substantial downward tilt, a VLS Series loudspeaker would require less tilt or even allow ush mounting, thus providing a simpler installation with improved visual aesthetics.

14 VLS Series Speakers Quick Start Guide 15

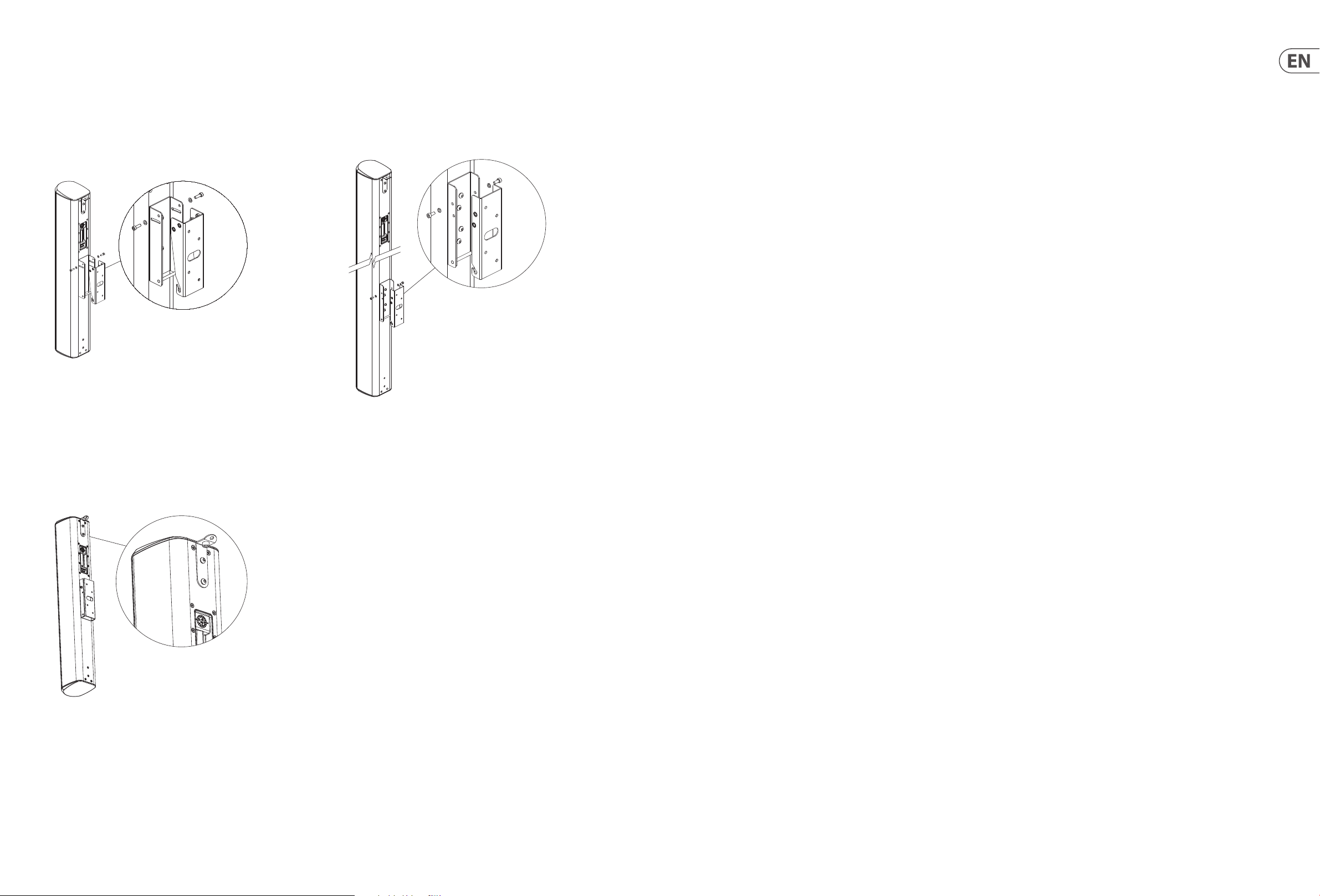

Fig.3 VLS 7 (EN 54) and VLS 15 (EN 54)

Fig.4 VLS 30

Fig.5 All Models

Mounting and xing

Wall Bracket

Each VLS Series loudspeaker is supplied with a standard wall bracket suitable for mounting on most wall surfaces. The bracket is supplied as two interlocking U plates. One plate attaches to the rear of the loudspeaker with four supplied screws. The other part is secured to the wall. The bar on the bottom of the speaker plate slides into the bottom notch of the wall plate, while the top is secured with the two supplied screws. The bracket for the VLS 7 (EN 54) and VLS 15 (EN 54) is slotted to allow an angle between 0 and 6 degrees (Fig.3). Aligning the top two screw holes of the VLS 30 results in a at ush mount; using the lower two screw positions provides a 4 degree downwardtilt. (Fig.4)

Pan-Tilt Bracket (optional)

A pan-tilt bracket is available which allows panning and tilting for exible orientation along both horizontal and vertical axes. Installation instructions are provided with the bracket.

Rigging and safety procedures

The installation of Tannoy loudspeakers using the dedicated hardware should be carried out only by fully qualied installers, in accordance with all the required safety codes and standards that are applied at the place of installation.

WARNING: As the legal requirements for ying vary from country to country, please consult your local safety standards oce before installing any product. We also recommend that you thoroughly check any laws and bylaws prior to installation. For more detailed information on rigging hardware and safety procedures, please consult the full VLS Series Operation Manual.

Outdoor applications

VLS Series loudspeakers are rated IP64 for resistance to dust and moisture ingress, and are resistant to both salt spray and UV exposure, making them suitable for use in most outdoor applications. Please consult with your Tannoy dealer before installation in applications with extreme exposure to adverse environmental conditions such as prolonged heavy rainfall, prolonged temperature extremes, etc.

IMPORTANT NOTE: The mounting of a permanently installed sound system may be dangerous unless undertaken by qualied personnel with the required experience and certication to perform the necessary tasks. Walls, oors or ceilings must be capable of safely and securely supporting the actual load. The mounting accessory used must be safely and securely xed both to the loudspeaker and to the wall, oor or ceiling.

When mounting rigging components on walls, oors or ceilings, ensure that all xings and fasteners used are of an appropriate size and load rating. Wall and ceiling claddings, and the construction and composition of walls and ceilings, all need to be taken into account when determining whether a particular xing arrangement can be safely employed for a particular load. Cavity plugs or other specialist xings, if required, must be of an appropriate type, and must be tted and used in accordance with the maker’s instructions.

The operation of your speaker cabinet as part of a own system, if installed incorrectly and improperly, can potentially expose persons to serious health risks and even death. In addition, please ensure that electrical, mechanical and acoustic considerations are discussed with qualied and certied (by local state or national authorities) personnel prior to any installation or ying.

Flying Bracket

Each VLS Series loudspeaker is also supplied with a ying bracket. The bracket is attached to the top two inser ts using the supplied M6 screws (Fig.5). The two bottom inserts can be used as pull back if required.

Make sure that speaker cabinets are set up and own by qualied and certied personnel only, using dedicated equipment and original parts and components delivered with the unit. If any parts or components are missing please contact your Dealer before attempting to set up the system.

Be sure to observe the local, state and other safety regulations applicable in your country.

Music Tribe, including the Music Tribe companies listed on the enclosed

“Service Information Sheet”, assumes no liability for any damage or personal injury resulting from improper use, installation or operation of the product. Regular checks must be conducted by qualied personnel to ensure that the system remains in a secure and stable condition. Make sure that, where the speaker is own, the area underneath the speaker is free of human trac. Do not y the speaker in areas that can be entered or used by members of the public.

Speakers create a magnetic eld, even if not in operation. Therefore, please keep all materials that can be aected by such elds (discs, computers, monitors, etc) at a safe distance. A safe distance is usually between 1 and 2 metres.

16 VLS Series Speakers Quick Start Guide 17

Fig.1 VLS 7 (EN 54) and VLS 15 (EN 54)

Fig.2 VLS 30

Introducción

La última incorporación a la extensa línea de altavoces de columna de Tannoy, la serie VLS, presenta otra innovación patentada de Tannoy: FAST (tecnología de modelado asimétrico enfocado). Al combinar la tecnología de transductores de la aclamada Serie QFlex con un nuevo e innovador diseño de cruce pasivo, FAST proporciona benecios acústicos excepcionales, incluido un patrón de dispersión vertical asimétrico que modela suavemente la cobertura acústica hacia el cuadrante inferior del eje vertical. Los VLS 7 y 15 cuentan con la certicación EN54-24 para su uso en sistemas de detección y alarma de incendios.

Esta Guía de inicio rápido presenta solo la información esencial necesaria para desembalar, conectar y congurar correctamente un altavoz de la serie VLS. Consulte el Manual de funcionamiento completo de la serie VLS para obtener información detallada adicional sobre el funcionamiento de baja impedancia en comparación con el funcionamiento de 70/100 V, la conguración compleja del sistema de altavoces, los tipos de cables, la ecualización, el manejo de potencia, los procedimientos de manipulación y seguridad, y la cobertura de la garantía.

Desembalaje

Cada altavoz de la serie Tannoy VLS se prueba e inspecciona cuidadosamente antes de su envío. Después de desembalar, inspeccione por cualquier daño físico exterior y guarde la caja y cualquier material de empaque relevante en caso de que el altavoz requiera empaque y envío nuevamente. En caso de que se hayan producido daños durante el transporte, notique a su distribuidor y al transportista de inmediato.

Conectores y cableado

Los altavoces de la serie VLS se conectan al amplicador (oa otros altavoces en un sistema de 70/100 V o conguración en serie / paralelo) mediante un par de conectores de tira de barrera en paralelo internamente.

Todos los modelos de la serie VLS pueden funcionar como un altavoz de baja impedancia o dentro de un sistema distribuido de 70/100 V. El modo de funcionamiento se puede seleccionar mediante un solo interruptor ubicado en la parte posterior del gabinete (ver más abajo).

Cableado de conectores

Modo de baja impedancia (8 ohmios)

Si se conecta directamente al amplicador en modo de baja impedancia, conecte el conductor positivo (+) a un terminal de tira de barrera positivo (+) y el conductor negativo (-) a un terminal negativo (-). Es preferible conectar varios altavoces a una salida de amplicador en conguraciones en paralelo, serie o serie / paralelo utilizando el otro conector de tira de barrera en paralelo interno.

Para obtener más información al respecto, consulte el Manual de funcionamiento completo de la serie VLS.

Modo de voltaje constante (70 V / 100 V)

En los sistemas distribuidos de voltaje constante, normalmente varios altavoces están conectados en paralelo a una única salida de amplicador. Conecte el conductor positivo (+) del amplicador o altavoz anterior en el sistema a un terminal de tira de barrera positivo (+) y el conductor negativo (-) a un terminal negativo (-). La otra banda de barrera paralela está disponible para conectar altavoces adicionales.

Aplicaciones al aire libre

Se suministra un prensaestopas hermético en ángulo recto con el VLS 7 (EN 54) y VLS 15 (EN 54) para uso en aplicaciones al aire libre (Fig.1). El VLS 30 tiene una cubierta de panel de entrada con pasacables de goma para uso en aplicaciones al aire libre (Fig.2). Antes de realizar las conexiones, pase el (los) cable (s) a través del pasacables / pasacables de goma. La cubierta del panel de entrada está asegurada al gabinete con los cuatro tornillos ya insertados alrededor de la entrada.

El funcionamiento en modo de baja impedancia a menudo requerirá el uso de cables de mayor diámetro que los necesarios para un sistema distribuido de 70/100 V. Consulte el Manual de funcionamiento completo de VLS para conocer los tipos de cables recomendados para diversas aplicaciones.

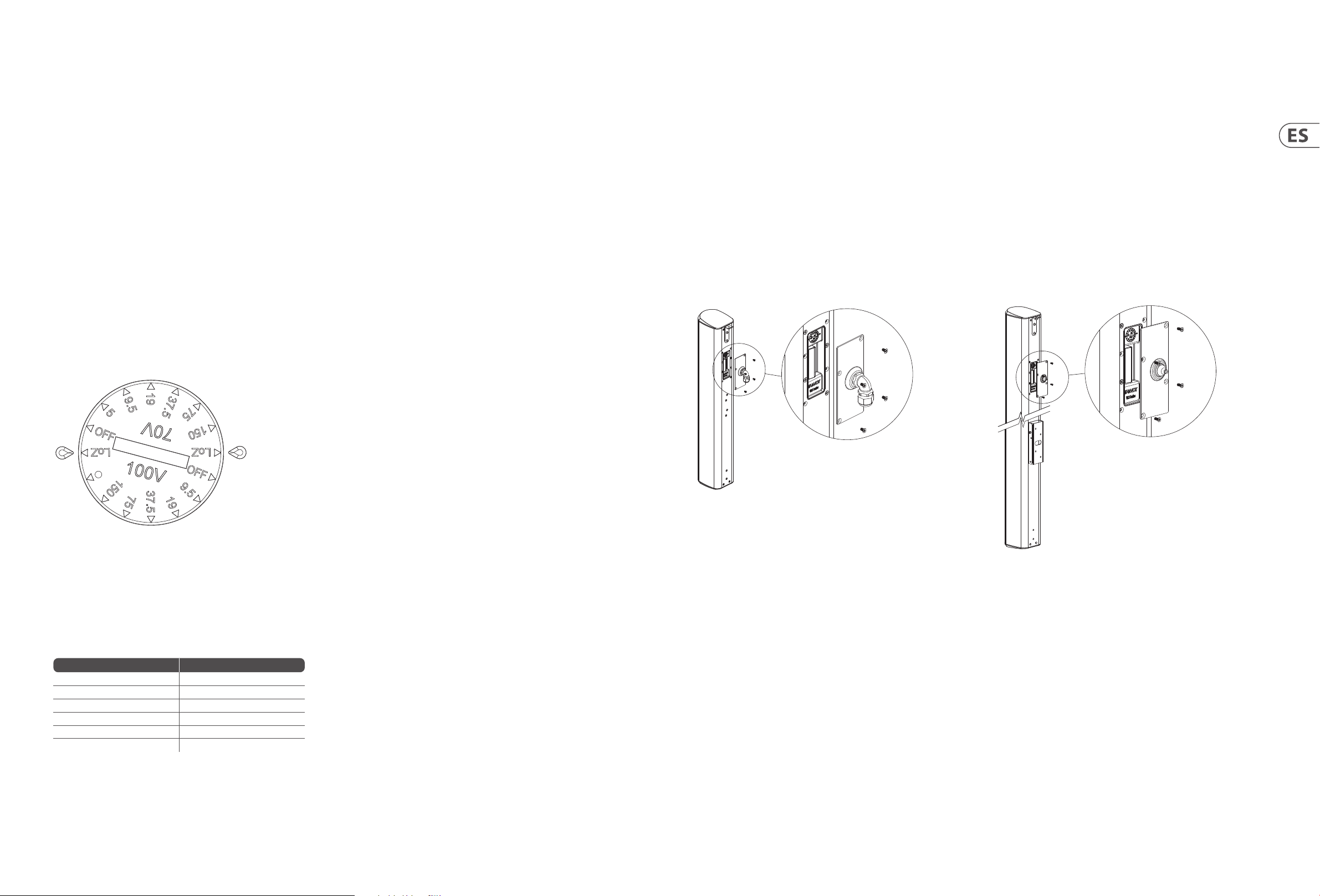

Interruptor para selección de derivación de transformador y Low-Z

Un interruptor giratorio de múltiples posiciones en el panel de entrada posterior selecciona el modo de funcionamiento de baja impedancia o los modos de alta impedancia (70 V o 100 V) con tomas de transformador disponibles. Cuando se utilizan altavoces de la serie VLS en sistemas de línea distribuida, el transformador se puede conectar con los niveles de potencia disponibles que se muestran en la siguiente tabla::

70 V 100 V

5 W 9.5 W

9.5 W 19 W 19 W 37.5 W

37.5 W 75 W 75 W 150 W

150 W —

Todos los primarios del transformador deben conectarse en paralelo a la salida del amplicador. La potencia nominal total sumada en vatios de los ajustes de tap seleccionados para todos los altavoces conectados no debe exceder la potencia nominal de salida total del canal de salida del amplicador conectado en vatios. Se recomienda mantener un margen de seguridad de potencia generoso (margen superior mínimo de 3 dB) entre los requisitos de potencia total del altavoz y la capacidad de salida del amplicador para evitar el funcionamiento continuo del amplicador a la salida nominal completa.

Patrón vertical asimétrico: montaje y vuelo.

Los altavoces de la serie VLS están diseñados con un patrón de dispersión vertical asimétrico, una característica que permite un rendimiento mejorado con un montaje simplicado en muchas aplicaciones. La dispersión vertical de los modelos VLS 7 (EN 54) y VLS 15 (EN 54) es de + 6 / -22 grados desde el eje central, mientras que el patrón del VLS 30 es de + 3 / -11 grados desde el eje central..

Tenga en cuenta esta función cuando planique su instalación. En muchas situaciones en las que los altavoces de columna convencionales requerirían una inclinación sustancial hacia abajo, un altavoz de la serie VLS requeriría menos inclinación o incluso permitiría un montaje empotrado, proporcionando así una instalación más sencilla con una estética visual mejorada.
