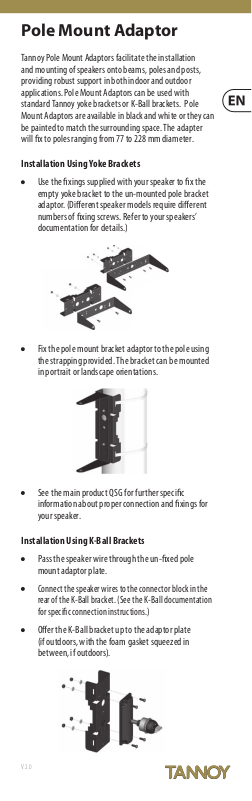

Tannoy POLE MOUNT ADAPTOR Quick Start Guide

Pole Mount Adaptor

Tannoy Pole Mount Adaptors facilitate the installation
and mounting of speakers onto beams, poles and posts,
providing robust support in both indoor and outdoor
applications. Pole Mount Adaptors can be used with
standard Tannoy yoke brackets or K-Ball brackets. Pole
Mount Adaptors are available in black and white or t hey can
be painted to match the surrounding space. The adapter
will x to poles r anging from 77 to 228 mm diameter.

Installation Using Yoke Brackets

• • Use the xings supplied with your speaker to x the

empty yoke bracket to the un- mounted pole bracket
adaptor. (Dierent speaker models require dierent
numbers of xing screws. Refer to your speakers’
documentation for details.)

• • Fix the pole mount bracket adaptor to the pole using

the strapping provided. The bracket c an be mounted
in portr ait or landscape orientations.

• • See the main product QSG f or further specic

information about proper connection and xings for
your speaker.

Installation Using K-Ball Brackets

• • Pass the speaker wire through the un-xed pole

mount adaptor plate.

• •

Connect the speaker wires to the connec tor block in the
rear of the K-Ball bracket. (See the K-Ball documentation
for specic connection instruc tions.)

• • Oer the K-Ball bracket up to the adaptor plate

(if outdoors, with the foam gasket squeezed in
between, if outdoors).

V 2.0

2

Pole Mount Adaptor

Quick Start Guide

3

• • Fix the K-Ball bracket to the pole mount adaptor

(use the xings supplied with the K-Ball bracket).

• • Fix the pole mount bracket adaptor to the pole using

the provided strapping. The bracket c an be mounted
in portr ait or landscape orientations.

• • See the main product QSG f or further specic

information about proper connection and xings for
your speaker.

• • Please refer to the main product QSG for f urther

information about specic speaker models.

Adaptador de montaje
en poste

Los adaptadores de montaje en poste Tannoy facilitan
la instalación y el montaje de altavoces en vigas, postes
y postes, proporcionando un sopor te robusto tanto en
aplicaciones interiores como exteriores. Los adaptadores
de montaje en poste se pueden usar con sop ortes de yugo
estándar Tannoy o sop ortes K-Ball. Los adaptadores de
montaje en poste están disponibles en blanco y negro
o se pueden pintar para que coincidan con el espacio
circundante. El adaptador se jará a postes de entre 77 y
228 mm de diámetro.

Instalación con soportes de horquilla

• • Utilice las jaciones suminis tradas con su altavoz para

jar el sopor te de yugo vacío al adaptador de sopor te
de poste no montado. (Los diferentes modelos de
altavoces requieren diferentes números de tornillos
de jación. Consulte la documentación de sus
altavoces para obtener más detalles).
