PCI 45DC
Premium 3-way Dual Concentric In-Ceiling Loudspeaker for Installation Applications
V 1.0
2 PCI 45DC
9. ニ極式プラグおよびアースタイプ
18. ブックケースなどのような、閉じたス
クイックスタ ートガイド
3
安全にお使いいただくために
注意
感電の . 恐れがありますの で、
カバーやその他の部 品を取り
外したり、開けたりしないでください。高
品質なプロ用スピーカーケーブル（¼" TS 標
準ケーブルおよびツイスト ロッキング プ
ラグケーブル ）を 使 用 してください 。
注意
火事および感電の危険を防ぐ
ため、本装置を水分や湿気の
あ る と こ ろ に は 設 置 し な いで 下 さ い 。装 置
には決して水分がかからないように注意
し、花瓶など水分を含んだものは、装置の
上 には 置 か な い ようにしてくだ さい 。
注意
このマークが表示されてい る
箇所には、内部に高圧電流が
生じています。手を触れると感電の恐れが
あります。
注意
取り扱いとお手入れの方法に
ついての重要 な説明 が付属の
取扱説明書に記載されています。ご使用の
前に良くお読みください 。
注意
1. 取 扱 説 明 書 を 通してご 覧ください 。
2. 取 扱 説 明 書 を 大 切 に 保 管してくだ
さ い。
3. 警告に従ってください。
4. 指 示 に 従 ってくださ い 。
5. 本機を水の近くで使用しないでくだ
さ い。
6. お手入れの際は常に乾燥した布巾を使
ってくだ さ い 。
7. 本機は、取扱説明書の指示に従い、
適切な換気を妨げない場所に設置してく
だ さ い 。取 扱 説 明 書 に 従 って 設 置 し てくだ
さい。
8. 本 機 は 、電 気 ヒ ー タ ー や 温 風 機 器 、
ス ト ーブ 、調 理 台 や ア ン プ と い っ た 熱 源 か
ら離して 設 置してくださ い 。
( 三 芯) プラグの安全ピンは取り外さない
で く だ さ い 。ニ 極 式 プ ラ グ に は ピ ン が 二 本
ついており、そのうち一本はもう一方よりも
幅 が 広 く な って い ま す。ア ー ス タ イ プ の 三 芯
プラグにはニ本のピンに加えてアース用の
ピンが一本ついています。これらの幅の広
いピン、およびアースピンは、安全のための
ものです。備え付けのプラグが、お使いの
コンセントの形状と異なる場合は、電器技
師 に相 談してコンセントの交 換 をして 下さ
い。
10. 電源コードを踏みつけたり、挟んだり
し な い よ う ご 注 意 く だ さ い 。電 源 コ ー ド や
プラグ、コンセント及び製品との接続には
十 分にご注意ください。
11. す べ て の 装 置 の 接 地（ ア ー ス ）が 確 保
されていることを確認して下 さい。
12. 電 源 タップや
電源プラグは電
源 遮 断 機 として 利
用されている場合
に は 、こ れ が 直 ぐ
に操作 できるよう
手 元に設 置して下
さ い。
13. 付属 品は本 機 製 造 元 が 指定したもの
のみ をお使いください。
14. カートスタンド、三脚 、ブラケット、
テーブルなどは、本 機製造 元が指定したも
の 、も し く は 本 機 の 付 属 品 と な る も の の み
をお使いください 。カートを使用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。
15. 雷雨の場合、もしくは長期間ご使用に
ならない場合は、電源プラグをコンセント
から抜 いてください 。
16. 故障の際は当社指定のサービス技術
者 に お 問 い 合 わ せ く だ さ い 。電 源 コ ー ド も
しくはプラグの損傷、液体の装置内への浸
入、装置の上に物が落下した場合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは装置を地面に落
下 さ せ て し ま っ た 場 合 な ど 、い か な る 形 で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検を 受 け てく だ さ い 。
17. 本製品に電源コード
が付属されている場合、
付属の電源コードは本製
品以外ではご使用 いた だ
け ま せ ん 。電 源 コ ー ド は
必ず本製 品に付属された
電源コードのみご 使 用く
ださい。
ペース には設置しないでください。
19. 本機の上に点火した蝋燭などの裸火
を置 かないでください 。
20. 電池廃棄の際には、環境へのご配慮
をお願いします。電池は、かならず電池回
収 場 所 に 廃 棄 してください 。
21. 本装置は 45°C 以下の温帯気候 でご使
用ください。
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全
体 ま た は 一 部 に 依 拠 し て 、い か な る 人 が
損害を生じさせた場合にも、Music Tribe
は 一 切 の 賠 償 責 任 を 負 い ま せ ん 。技 術
仕様、外観およびその他の情報は予告
な く 変 更 に なる 場 合 が あ り ま す。商 標
はすべて、それぞれの所有者に帰属し
Midas、Klark Teknik、Lab Gruppen、
ます。
Lake、Tannoy、Turbosound、TC Electronic、
TC Helicon、Behringer、Bugera、Oberheim、
Auratone、Aston Microphones および Coolaudio
は Music Tribe Global Brands Ltd. の商標または
登 録 商 標 で す。
© Music Tribe Global Brands Ltd.
2021 無断転用禁止。
限定保証
適用される保証条件と
保 証 に 関 す る 概 要 に つ い て は 、オ ン ラ イ ン
上
musictribe.com/warranty にて 詳細をご確 認
ください 。
Music Tribe の限定
前書き
この Tannoy プレミアムデュアル同心ラウドスピーカーをインストールアプリケーション用にご購入いただきありがとうございます。
Tannoy の天井埋め込み型スピーカーシステムは、高品質のキャビネットスピーカーとスタジオモニターの製造における同社の専門知
識に基づ いたモニター品質のスピーカーシステムです。独自のドライブユ ニット設 計と広 帯域幅テクノロジーにより、これらのスピーカ
ーは、マルチル ーム分散オーディオ 設備、ホームシアターシステム、ディスクリートオーディオシステムなどのアプリケーションだけでな
く、スペースがプレミアムでありながら究極の音質は依然として最優先事項です。スピーカーの構造は、優れた構造的完全性を備えた剛
性成形された ABS バッフルをベースにしています。これは、安全なポリカーボネートクランプ取り付けシステム (特許出願日: 0316892.9)
と組み合わ せると、壁面とのパ フォーマンスを 向上させる剛 性のある音 響 結合と、ドライバーが最 適なパフォーマンスを提 供 するた めの
非常に安定したプラットフォームを保証します。あらゆるスタイルの装飾を補完する、穴あき金属グリルと薄型の取り付けフレームは、
家庭環境とシームレスに調和するように塗装することが できます。その 結果、居住空間へ の侵入を最小限に抑えたオーディオファン品
質のサウンドを提供するシステムが実現しました。
開梱
すべての Tannoy 製品は、出荷前に注意深く検査されます。開梱後、輸送中に損傷が発生していないことを確認するために製品を検査し
てください。万が一損傷が発生した場合は、販売店に通知し、すべての配送資材を保管してください。販売店が返送を要求する場合が
あります。
安全上の注意
Tannoyは、これらのスピーカー の不適 切な設 置によって生じたいかなる損害についても責任を負いません。
4 PCI 45DC

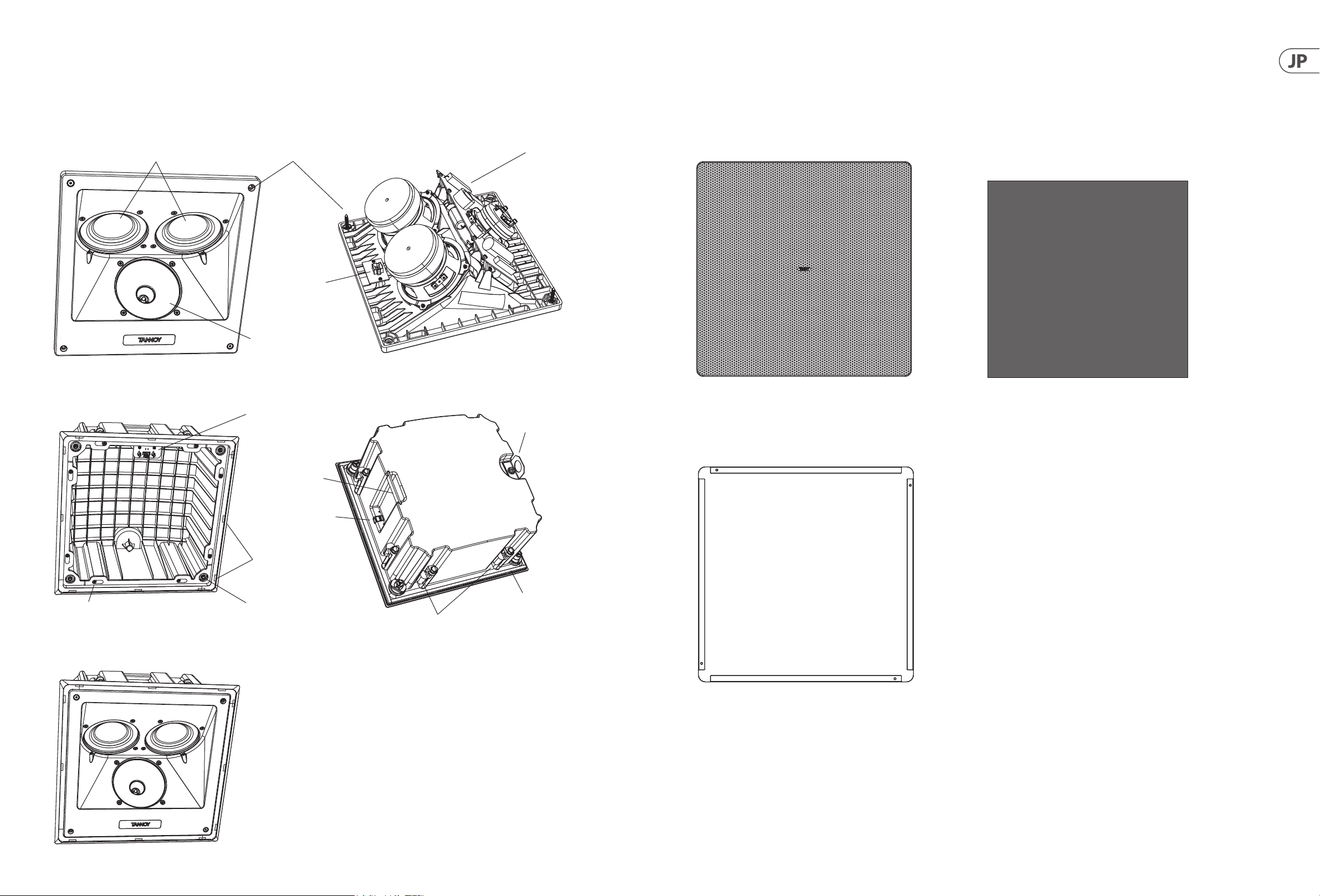

製品の機能の識別
PCI 45DC
クイックスタ ートガイド
5
スピーカーアセンブリ
Dual Woofers
バック缶アセンブリ
Mounting Screws
Connector for
wiring to backcan
Dual Concentric Driver
Wiring connector
to loudspeaker
Crossover PCB*
*
Note that this view may
not represent the latest
production version.
Mounting loop for
secondary safety
connection
グリル
ペイントマスク
アコースティックフォーム
(これはパッケージに巻いて提供され、PCI 45DC バック缶の中 に収
まります）
Tie bar for
speaker wiring
2 Screw terminals
for speaker wiring
Magnets (X12) for
holding the grille and
paint mask in place
Screws (X8) for
mounting clamps
Mounting holes (X4)
for speaker assembly
スピーカーとバックは組み立てることができます
Foam Strips (X4)
Mounting clamps (X8)
6 PCI 45DC
クイックスタ ートガイド
7
PCI 45DC インストールガイド
PCI45DC バック缶の取り付け
警告: スピーカーへの潜在的な損傷を避けるために、ケーブルを
接続または切断する前に、パワーアンプがオフになっていること
を 確 認 してくださ い 。
警告: 選択した場所に、電力線、他のケーブル、または上下水道、
ガス管などの配管がないことを確認してください。
以下の手順では、乾式壁/石 膏ボードが す でに取り付けられてい
る 、中 心 が 16 インチの一 般 的 な 2" x 8" の根太天井への背面缶の
取り 付けにつ いて 説 明します。
PCI 45DC バック缶を取り付けて配線した後、塗装と仕上げのために
ペイントマスクを追 加できます。スピーカーは後でバック缶に取り
付けることができます。
手順
以下の手順を、表示されている順 序で実行してください。開 始す
る 前 に 、す べ て の 指 示 を お 読 み く だ さ い 。
1. ス タ ッ ド フ ァ イ ン ダ ー を 使 用 して 、ス ピ ー カ ー に 適 し た 取 り 付 け
位 置 を 見 つ け ま す 。警 告： 選 択 し た 切 り 欠 き の 場 所 に 、電 力 線 、
他のケーブル、または上下水道、ガス管などの配管がないことを
確認してください。また、すべてのクランプ機構が干渉なしに動
作できるように、場所が天井根太から十分に離れていることを
確 認 してくださ い 。
2. 希望の場所に正方形を注意 深くマークし、注意深く切り抜きま
す乾式壁/石膏ボードの穴。穴からほこりやごみを取り除きます
(図 12)。
330 mm (13.0")
Fig. 12. PCI 45DC Cutout Dimensions
330 mm (13.0")
バック缶の配 線
警告: スピーカーへの潜在的な損傷を避けるために、ケーブルを
接続または切断する前に、アンプのスイッチがオフになっているこ
とを 確 認 してくださ い 。
警告: アンプの電源を入れる前に、すべての接続が安全であり、
極 性 が 正しいことを 再 確 認 してくださ い 。
スピーカーワイヤーの接続は、背面缶の外側にある2つのネジ 留め
式端子に行われていることに注意してください。
12〜18 AWG の 絶 縁 スピーカー配 線 の 使 用をお 勧 めしま す。
1. スピーカーケーブルの端を切り欠きの開口部から引き出し、
各導体から外側の保護層を約 8 mm (¼") はぎ取ります。
2. アシスタントの助けを借りて、開口部の近くでバック缶を持ち
上げます。
3. スピーカーケーブルは、背面缶のネジ留め式端子の近くのバー
に巻き付けることができます (図 15)。
4. アンプから のプ ラス 線は 、バック缶のプラス端子に接 続する
必要があります。アンプからのマイナス線 は 、バック缶 のマイ
ナス 端 子に接 続 する 必 要が あります。2 本の小さなネジを締め
て両方のワイヤーを固定します。極性が正しく、配線がしっか
りしていることを確認してください。
5. スピーカーケーブルが天井の根 太に固定されていることを確
認してくださ い 。これにより 、操 作 中 に スピーカー ケーブルが
動いたりガタガタしたりすることは ありません。また、ケーブ
ルが、絶 縁を切断する可 能性のあるネジや鋭 利な 金 属エッジ
の 近くに な いことを確 認 してくださ い 。
バック缶の取り付け
Fig. 15. Wiring the back can
3. スピーカーワイヤーをアンプからこの場所まで配線し、接続に
十分なたるみを残します (図 13)。
4. スピーカーアセンブリがすでにバック缶に 取り付けられている
場合（輸送中など）、スピーカーアセンブリを固定しているネジ
を外して、スピーカーアセンブリをバック缶から取り外します
(図 14)。
5. バック缶内の成 形フォームのブ ロックを取り外します。これは 、
輸送中にスピーカーを保護するために使用されます。
6. 音響フォームの正方形のシートがパッケージに付属しています。
こ の フ ォ ー ム を バ ッ ク 缶 の 内 側 に 取 り 付 け ま す。( 下 の 図 に は フ
ォームが表示されていないことに注意してください。)
Fig. 13. Speaker Wire
Fig. 14. Removing the loudspeaker from the back can
1. 上記のように背面缶が正しく配線されたら、二次安全ケーブ
ルを背面缶の背面にある金属製の取り付けループに接続し
ます。二次安全ケーブルのもう一方の端は、天井の適切な強
力な取り付けポイントに固定する必要があります (図16)。
Fig. 16. Connecting the secondar y safety to the back can
2. 8 つ の バ ッ ク 缶 取 り 付 け ク ラ ン プ が 収 納（ 内 側 ）位 置 に あ る 状
態で、バック缶を乾式壁の開口部に押し込みます。スピーカー
のワイヤーや指を挟まないように注意してください (図 17)。
Fig. 17. Installing the back can
8 PCI 45DC
グリルの取り付け
クイックスタ ートガイド
9
3. 取り付けクランプネジを時計回りに締めながら、バック缶を天
井の所定の位置に保持します (図 18)。8 つ のクランプ すべ て
が所定の位置に配置され、背面を天井の乾式壁にしっかりと
固定できるようになるまで、これを体系的に行います。
ペインティング
1. バ ッ ク 缶 を ペ ン キ 、ほ こ り 、破 片 か ら 保 護 す る た め に 、ペ イ ン ト マ
スクが付属しています。バック缶を取り付けた後、天井を塗装し
て仕上げることができます。
2. ペイントマスクをバック缶の前面に押し込み、磁石で固定し
ます。このマスクは、天井とフレームの周囲が塗装されている間、
そのまま残されます (図 19)。
Fig. 18. Tighten the mounting clamp screws (X8)
1. グリルの端をバッフルとフレームの内側の端に注意深く合わ
せて、グリルを慎重に取り付ける必要があります (図 21)。く ぼ
みの損傷を避けるために、グリルの中央を押さないでくださ
い。所定の 位置にしっかりと押し付けられているときに、各コ
ーナーに均等な圧力をかけます。
2. グリルを取り外すには、開いたペーパークリップまたは同様の
長さの 硬 いワイヤー を 角 の 近 くの 2 つの穴に通し、静かに引っ
張ります。グリルはぴったりとフィットするように設 計されてい
るため、メッシュの歪みを避けるために慎 重に引っ張って、各
コーナーにワイヤーを順番に挿入します。
システムテスト
1. ボリュームコントロールを最低に設定してアンプの電源を入
れます。適 切 な 信 号 源を選 択し 、ゆっくりと音 量を下 げ ます。
スピーカーが 正しく機 能し、同相であることを確 認します。そ
うでない場合は、アンプの電源を切り、接続を再確認します。
2. 設備の周囲を注意深くチェックし、注意深く耳を傾けて、シス
テムの楽しみを損なう可能性のあるうなりやガタガタがない
ことを確認します。ある場合は、ケーブルタイまたは適切な梱
包 材 を 使 用 し て 原 因 を 特 定 し 、沈 黙 さ せ ま す。
Fig. 21. Install the grille
3. 穴の詰まりを防ぐため、金属製の穴あきグリルを個別にスプレー
することを強くお勧めします。ブラシでペイントすることが 唯一
のオプションである場 合、ペイントを何回か薄く塗 ると、厚く塗
りすぎた場合よりも優れた仕上がりになります。
スピーカーの取り付け
1. 後ろの 缶 か らペンキマスクを外 します。
2. ス ピー カーアセン ブ リは、1 つの方 法でのみ背面缶 に収まること
に注意してください。スピーカーアセンブリの背 面にあるコネク
タは、背面缶の対応するコネクタと位 置合わせする必要があり
ます。
3. スピーカーをバック缶に取り付け、ネジで固定します (図 20)。
Fig. 19. Install the paint mask
Fig. 20. Install the loudspeaker
10 PCI 45DC
クイックスタ ートガイド
11
寸法
PCI 45DC
353 mm [13.9"]
353 mm [13.9"]
195 mm [7.7"]
技術仕様
PCI 45DC
パフォ ーマンス
328 mm [12.9"]
328 mm [12.9"]
周波数応答 (±3 dB) 100 Hz 〜 20 kHz
周波数応答 (-10 d B)
感度 (1 W @ 1m)
指向性係数 (Q)
指向性指数 (DI) 8 平均 1kH z 〜 10 kHz
パワーハ ンドリング (IEC )
平均
プログ ラム
ピーク
推奨アンプパワー
公称インピーダンス (Lo Z)
最大定格 SPL (1 m, Lo Z)
平均
ピーク
変圧器の蛇口
クロスオーバーポイント
カバレッジ角度
60 Hz 〜 20 kHz
90 dB
6.3 平均 1 kHz 〜 10 k Hz
70 W
140 W
280 W
210 W @ 8 Ω
8 Ω
108 dB
114 d B
NA
750 Hz / 2.1 kHz
500 Hz 156° 水平, 167° 垂直
1 kHz 81° 水平, 101° 垂直
2 kHz 145° 水平, 138° 垂直
4 kHz 123° 水平, 120° 垂直
トランスデューサー
低周波径 / 材質 / タイプ
高周波直径 / 材料 / タイプ
物理的
エンクロージャー
バック缶 プ ラ ス チ ッ ク 、ス プ レ ー 付 き
バッフル
グリル ス チ ー ル 、耐 候 性 コ ー テ ィ ン グ 付 き
安全機能 安 全 ル ープ付 き
クランプ 設 計 セ キュリ ティト グルクラン プ
コネクタ フェニックスコンタクト端子台
寸法 (高さ x 幅 x 深さ) 353 x 353 x 199 mm (13.9 x 13.9 x 7.8")
ベゼルの寸 法
取付深さ
穴の 切り欠き寸 法
正味重量
梱包数量
付属のアク セサリー グ リ ル 、ペ イ ン ト マ ス ク 、ツ ー ル キ ッ ト 、
2 x 126 mm (5") / 1 x 118.5 mm (4.5")
20.4 mm (0.8")
反射負荷 UL94V-0 定格 ABS
353x353mm (13.9"x13.9")
188 mm (7.4")
330.2 x 330.2 mm(13.0"x13.0")
7.7 kg (16.9 lbs)
1
ネ ジ 、平 ワ ッ シ ャ ー
12 PCI 45DC
その他の重要な情報
その他の重要な情報
1. ヒューズの格納部 / 電圧の選択:
ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を
使用していることを確認してください。
ユニットによっては、230 V と 120 V の
2 つの違うポジションを切り替えて使う、
ヒューズの格納部を備えているものが
あります。正しくない値のヒューズは、
絶対に適切な値のヒューズに交換されて
いる必要がありま す。
2. 故障: Music Tribe ディーラーがお客様
のお近くにないときは、musictribe.com の
“Support” 内に列記されている、お客様の国
の Music Tribe ディストリビューターにコン
タクトすることができます。お 客様の国
がリストにない場合は、同じ musictribe.com
の “Support” 内にある “OnlineSupport” でお客
様の問題が処理できないか、チェックし
てみてください。あるいは、商品を返送
する前に、musictribe.com で、オンラインの
保証請求を要請してください。
クイックスタ ートガイド
13
3. 電源接続: 電源ソケットに電源コー
ドを接続する前に、本製品に適切な電圧
を使用していることをご確認ください。
不具合が発生したヒューズは必ず電圧お
よび電流、種類が同じヒューズに交換す
る必要があります。
14 PCI 45DC
クイックスタ ートガイド
15
