OCV Series
OCV 8 / OCV 6
8"/6" Coaxial Pendant Loudspeaker for Installation Applications
V 1.0
2 OCV Series OC V 8 / OCV 6
9. ニ極式プラグおよびアースタイプ
18. ブックケースなどのような、閉じたス
クイック ス タ ートガ イド
3
安全にお使いいただくために
注意
感電の.恐 れ が ありますの で、
カバーやその 他の部品を取り
外したり、開けたりしないでください 。高
品質なプロ用スピーカーケーブル（¼" TS 標
準ケーブルおよびツイスト ロッキング プ
ラグケーブル ）を 使 用 してくだ さい 。
注意
火事および 感 電の危険 を防ぐ
ため、本装置を水分や湿気の
あ る と こ ろ に は 設 置 し な いで 下 さ い 。装 置
には決して水分がかからないように注意
し、花瓶など水分を含んだものは 、装置の
上 に は 置 か な い よう にしてください 。
注意
このマークが 表 示されている
箇所には、内部に高圧電流が
生じています。手を触れると感電の恐れが
あります。
注意
取り扱いとお手入れの方法に
ついての重要な説 明が付属 の
取扱説明書に記載されています。ご使用の
前に良くお 読 みください 。
注意
1. 取 扱 説 明 書 を 通してご 覧ください 。
2. 取 扱 説 明 書 を 大 切 に 保 管してくだ
さ い。
3. 警告に従ってください。
4. 指 示 に 従 ってください 。
5. 本機を水の近くで使用しないでくだ
さ い。
6. お手入れの際は常に乾燥した布巾を使
ってくだ さい 。
7. 本機は、取扱説明書の指示に従い、
適切な換気を妨げない場所に設置してく
だ さ い 。取 扱 説 明 書 に 従 って 設 置 し てく だ
さい。
8. 本 機 は 、電 気 ヒ ー タ ー や 温 風 機 器 、
ス ト ー ブ 、調 理 台 や ア ン プ と い っ た 熱 源 か
ら離して 設 置してください 。
( 三 芯) プラグの安全ピンは取り外さない
で く だ さ い 。ニ 極 式 プ ラ グ に は ピ ン が 二 本
ついており、そのうち一本はもう一方よりも
幅 が 広 く な っ て い ま す 。ア ー ス タ イ プ の 三 芯
プラグにはニ本のピンに加えてアース用の
ピンが一本ついています。これらの幅の広
いピン、およびアースピンは、安全のための
ものです。備え付けのプラグが、お使いの
コンセントの形状と異なる場合は、電器技
師 に 相 談してコンセントの 交 換 をして 下さ
い。
10. 電源コードを踏みつけたり、挟んだり
し な い よ う ご 注 意 く だ さ い 。電 源 コ ー ド や
プラグ、コンセント及び製品との接続には
十 分 にご注意ください。
11. す べ て の 装 置 の 接 地（ ア ー ス ）が 確 保
されて い ることを 確 認して下さい 。
12. 電 源 タップや
電源プラグは電
源 遮 断 機として 利
用されている 場 合
に は 、こ れ が 直 ぐ
に操作できるよう
手 元 に設 置して下
さ い。
13. 付属品は本 機 製 造 元が 指 定したもの
のみ をお使いください 。
14. カートスタンド、三脚 、ブラケット、
テーブルなどは、本機 製 造元が指 定したも
の 、も し く は 本 機 の 付 属 品 と な る も の の み
をお使いください。カートを使 用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。
15. 雷雨の場合、もしくは長期間ご使用に
ならない場合は、電源プラグをコンセント
から 抜 いてください 。
16. 故障の際は当社指定のサービス技術
者 に お 問 い 合 わ せ く だ さ い 。電 源 コ ー ド も
しくはプラグの損傷、液体の装置内への浸
入、装置の上に物が落下した場合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは装置を地面に落
下 さ せ て し ま っ た 場 合 な ど 、い か な る 形 で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検 を 受 け てく だ さ い 。
17. 本 製 品に電 源コード
が付属されている場合、
付属の 電 源コードは本 製
品以外で はご使 用 いただ
け ま せ ん 。電 源 コ ー ド は
必ず本製品に付属された
電源コードのみご 使 用く
ださい。
ペース に は 設 置しないで ください 。
19. 本機の上に点火した蝋燭などの裸火
を置 かな いでください。
20. 電池廃棄の際には、環境へのご配慮
をお願いします。電池は、かならず電池回
収 場 所 に 廃 棄してください 。
21. 本装置は 45°C 以下の温帯気候でご使
用ください。
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全
体 ま た は 一 部 に 依 拠 し て 、い か な る 人 が
損害を生じさせた場合にも、Music Tribe
は 一 切 の 賠 償 責 任 を 負 い ま せ ん 。技 術
仕様、外観およびその他の情報は予告
な く 変 更 に な る 場 合 が あ り ま す。商 標
はすべて、それぞれの所有者に帰属し
Midas、Klark Teknik、Lab Gruppen、
ます。
Lake、Tannoy、Turbosound、TC Electronic、
TC Helicon、Behringer、Bugera、Oberheim、
Auratone、Aston Microphones および Coolaudio
は Music Tribe Global Brands Ltd. の商標または
登 録 商 標 で す。
© Music Tribe Global Brands Ltd.
2021 無断転用禁止。
限定保証
適用される保証条 件と
保 証 に 関 す る 概 要 に つ い て は 、オ ン ラ イ ン
上
musictribe.com/warranty にて 詳 細をご確 認
ください 。
Music Tribe の限定
4 OCV Series OC V 8 / OCV 6
1.
ことができます。
吊るし・安全ポイント
タップセレクター
クイック ス タ ートガ イド
5
前書き
このたびはタンノイ製品のスピーカーをお買い上げいただき、誠にありがとうございます。この製 品範 囲は、妥協 のない信 頼 性を備えた
並外れた音質を必要とする高レベルの音楽およびスピーチ強化アプリケーションに適しています。
開梱
タンノイのすべての製品と付属品は、梱包前に入念に検査されます。開梱後、輸送中の損傷がないことを確認してください。万が一、損
傷が発生した場合は、すぐに販売店に連絡し、輸送用カートンを保管しておいてください。販売店は、検査のために故障したユニットを
返 品 するように求 め る場 合 が ありま す。
各 OCV スピーカーには、次のアクセサリが標準で付属しています。ケーブル クランプ、吊り下げケーブル x 1、安全ケーブル x 1、タ ー ミ
ナル ウェザー ブーツ x 1、ユーロブロック コネクタ x 1、⁄" ネジ式ロッド アダプター、ケーブル タイ。
安全上の注意
一部の地域の建設規則では、バックアップ サポートのセキュリティを確保するために、スピーカーを天井に固定する二次的な方法を使
用する必要があります。2 次サポート ラインは、製品の背面にある安全ループから天井のソース ポイントに接続する必要があります。
お住まいの地 域の関連する建設コードを参照してください。Tan noy は 、これらのラウドスピーカーの 不 適 切 な 取り付けにより生じたいか
なる損 害についても責任を負いません。
インストールガイド
ケーブル クランプに汚れ、
損傷、摩耗の兆候がない
か調べます。
2. クランプの片側からケー
ブルを挿入します。
3. ケーブルを吊り下げ点に
巻き付け、次にクランプ
の反対側に差し込みます。
2 番目の安全アタッチメン
トについて
します。
1~3 を繰り返
4. ケーブルを希望の長さに
調整します。
5. 図のようにクランプ ソケ
ットを押し下げてケーブ
ルを外します。
ユーロブロック
6. 吊り下げケーブルをスピ
ーカーブラケットの中央
の穴に取り付けます。
安全ケーブルは、2 次穴
のどちらにも取り付ける
6 OCV Series OC V 8 / OCV 6
クイック ス タ ートガ イド
7
インストールガイド
1. ソケットからユーロブロック コネクタを取り外します。
2. ゴム製の入力シールにケーブルを通し、正しい極性に注意して、ユーロブロック コネク
タをケーブルに接続します。
3. にとって アンプへの接続、ピン 1 と 2 を使用:
ピン 1 が正
ピン 2 が負
分散ラインで追 加のスピーカーに接続するために、ピン 3 と 4 は 並 列で す。
ピン 3 は マイナスで す。
ピン 4 は 正で す。
4. ユーロブロック コネクタを接 続し、ゴム製の入力シールを交換して、スピーカーが確実
に密 閉 さ れ るようにします。

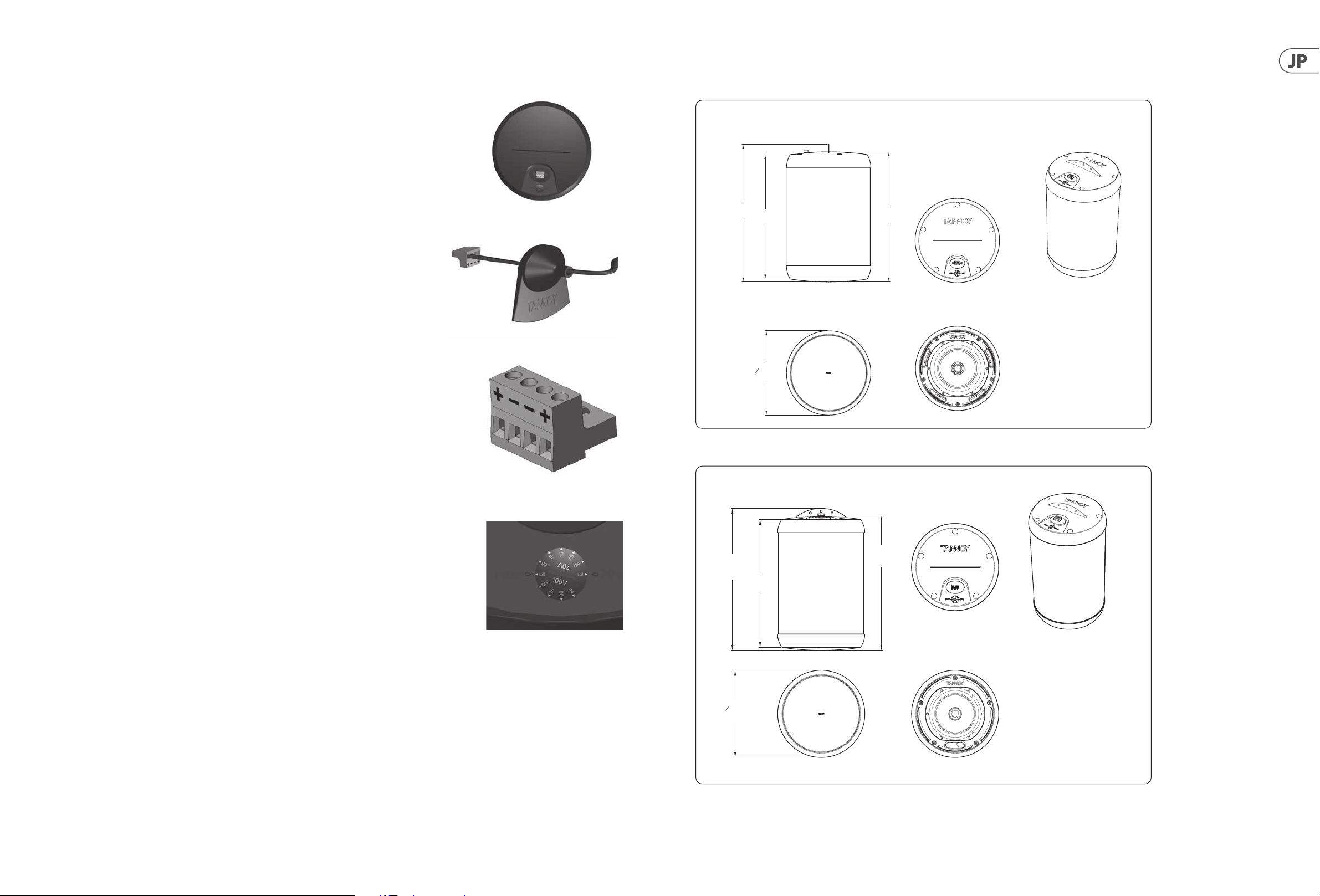

寸法
OCV 8
[19.39"]
(19.39")
492.6
492.6
445.5
445.5
[17.54"]
(17.54")
302.0
O302.0
[11.89"]
(11.89”)
465.7
465.7
[18.33"]
(18.33")
スピーカーは低 インピー ダンス モ ードで 提 供さ れます。
低インピーダンスに設定されている間は、スピーカーを70/100ボルトのアンプに接
続しないでください 。
5. OCV 6 および OCV 8 には、60 W の変圧器が取り付けられています。分散ライン システム
で 使 用 す る 場 合 、変 圧 器 は 60 W、30 W、お よ び 15 W で タップ で き、70.7 V ライン システ
ムで は 7. 5 W のタップ が 追 加さ れ ま す。
OCV 6
423.2
423.2
[16.66"]
(16.66")
O260.0
Ø260.0mm
(10.23")
[10.23"]
382.1
382.1
[15.04"]
(15.04")
399.5
399.5
(15.73")
[15.73"]
8 OCV Series OC V 8 / OCV 6
クイック ス タ ートガ イド
9
技術仕様
OCV 8 OCV 6
パフォ ーマ ンス
周波数応答 (-3 dB)
周波数範囲 (-10 dB)
システム感度 (1 W @1 m)
分 散（ -6 dB） 80 度の円錐形 90 度円錐
トランスデューサー 同軸
低頻度
高周波
クロスオーバー
指 向 性（ Q） 14.4 平均 1 kHz ~ 6.3 kHz 11.3 平均 1 kHz ~ 6.3 kHz
指 向 性（ DI） 1kHz ~ 6.3kHz で平均 11.6 d B 1kHz ~ 6.3kHz で平均 10.5dB
定格最大 SPL
パワーハンドリング
平均
プログラム
ピーク
推奨アンプ 電力
公称インピーダンス
建設
エンクロージャー
グリル ス チ ー ル 、メ ッ キ 、粉 体 塗 装
コネクタ
トランス 設 定 ロ ー タリースイッ チ
安全機関の格付け
ベゼル径
全体の長さ
正味重量
出荷重量
変圧器タップ
70 V 60W/30W/15 W/7.5W & 低インピーダンス動作
100 V 60W / 30W / 15W & 低インピー ダ ンス動 作
(1)
(1)
(2)
75Hz~20kHz 80Hz~20kHz
60Hz~30kHz
90 デシベル 88 デシベル
200 mm (8.00") ミネラルロードコ ーン素 材 150 mm (6.00") ミネラルロードコーン素 材
25mm (1.0 0") 20mm (0.79)
4.5 kHz - 3 次 LF、2 次 HF 5.4 kHz - 2 次 LF、2 次 HF
(2)
108 dB (平均) 114 d B (ピーク) 105 dB (平均) 111 dB ( ピー ク )
70 W 60 W
140 W 120 W
280 W 240 W
140 W @ 16 オーム 120 W @ 16 オーム
16 オーム
ABS / スチール
「ループスル ー」機能を備えたねじ端子 付きのユーロブロックタイプの取り外し可能なロッ
キング コネクタ
UL-14 80 、UL-204 3、CE
302 mm (11.9 インチ) 260 mm (10. 2 インチ)
493 mm (19.4") 423 mm (16.7" )
8.2 kg (18.1 ポ ンド ) 5.8 kg (12.8 ポンド)
10.4 kg (22.9 ポ ンド ) 7.6 k g (16.7 ポンド)
その他の重要な情報
その他の重要な情報
1. ヒューズの格納部/電圧の選択:
ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を
使用していることを確認してください。
ユニットによっては、230 V と 120 V の
2 つの違うポジションを切り替えて使う、
ヒューズの格納部を備えているものが
あります。正しくない値のヒューズは、
絶対に適切な値のヒューズに交換されて
いる必要がありま す。
2. 故障: Music Tribe ディーラーがお客様
のお近くにないときは、musictribe.com の
“Support” 内に列記されている、お客様の国
の Music Tribe ディストリビューターにコン
タクトすることができます。お 客様の国
がリストにない場合は、同じ musictribe.com
の “Support” 内にある “OnlineSupport” でお客
様の問題が処理できないか、チェックし
てみてください。あるいは、商品を返送
する前に、musictribe.com で、オンラインの
保証請求を要請してください。
3. 電源接続: 電源ソケットに電源コー
ドを接続する前に、本製品に適切な電圧
を使用していることをご確認ください。
不具合が発生したヒューズは必ず電圧お
よび電流、種類が同じヒューズに交換す
る必要があります。
ノート:
1. 記載された帯域幅での平均。電波暗室で軸上 1 メートルで測定
2 重み付けされていないピンク ノイズ入力、無響室で 1 メートルで測定
あらゆる測定値、パフォーマンス データ、およびイーズ データは、www.tannoy.com からダウンロードできます。
