Nederlands SD-34 | SD-34.2
Inhoudsopgave
1. Starten.......................................................................................3
2. Veiligheidsvoorschriften...............................................................5
3. Goed en degelijk solderen............................................................7
4. Werking......................................................................................9
5. Technische gegevens.................................................................11
6. Het bouwen van de bouwset (SD-34).........................................12
7. De decoder aansluiten...............................................................20
8. De decoder programmeren........................................................23
9. Checklist voor storingen.............................................................27
10. Garantieverklaring.....................................................................29
11. EU-conformiteitsverklaring.........................................................30
12. Verklaringen bij AEEA-richtlijn....................................................30
© 09/2016 Tams Elektronik GmbH
Alle rechten voorbehouden. Niets uit deze publicatie mag worden
vermenigvuldigd opgeslagen of openbaar gemaakt, zonder
voorafgaande schriftelijke toestemming van Tams Elektronik GmbH.
Technische wijzigingen voorbehouden.
Aanwijzing: RailCom® is de geregistreerde naam van de firma Lenz
Elektronik GmbH, Hüttenbergstraße 29, D-35398 Gießen. Om de
leesbaarheid van de tekst te behouden hebben we ervan afgezien telkens
hiernaar te verwijzen.
Pagina 2
tams elektronik
!
SD-34 | SD-34.2 Nederlands
1. Starten
Hoe deze handleiding u verder helpt
Deze handleiding helpt u stap voor stap bij het veilig en doelgericht
bouwen van de bouwset en bij het inbouwen en het in bedrijf nemen
van de kant en klare schakeling. Voor u met de bouw van de bouwset
resp. het in bedrijf stellen begint, raden wij u aan deze handleiding
geheel te lezen, in het bijzonder de veiligheidsvoorschriften en het
hoofdstuk over mogelijke fouten en hun oplossingen. U weet dan, waar
u op moet letten om fouten, die vaak alleen met veel inspanning weer
te verhelpen zijn, te vermijden.
Bewaar deze handleiding zorgvuldig, opdat u later bij eventuele
storingen de werking weer kunt herstellen. Indien u de bouwset of de
schakeling aan een ander doorgeeft, geef dan ook de handleiding door.
Gebruiksvoorschriften
De schakeldecoders SD-34 en SD-34.2 zijn geschikt om volgens deze
voorschriften te worden gebruikt in de een digitale modelspoorweg.
Ieder ander gebruik is niet toegestaan, hierdoor verloopt de garantie
overeenkomst.
De schakeldecoders zijn niet geschikt om door kinderen onder de 14
jaar te worden gebouwd en/of ingebouwd.
Bij de gebruiksvoorschriften behoort ook het lezen, begrijpen en volgen
van deze handleiding.
Let op:
De schakeldecoders SD-34 en SD-34.2 bevatten onderdelen (b.v.
geïntegreerde schakelingen) die gevoelig zijn voor statische
elektriciteit. Raak daarom de onderdelen niet aan voordat u zichzelf
heeft ontladen. Het is meestal voldoende om b.v. de radiator even aan
te raken.
Pagina 3
tams elektronik
Nederlands SD-34 | SD-34.2
Inhoud controleren
Controleer na het uitpakken of alles compleet is:
een bouwset SD-34, bestaande uit de in de stuklijst opgenomen
onderdelen en een print of
een kant en klare schakeling SD-34 of SD-34.2 of
een kant en klare schakeling SD-34 of SD-34.2 in behuizing

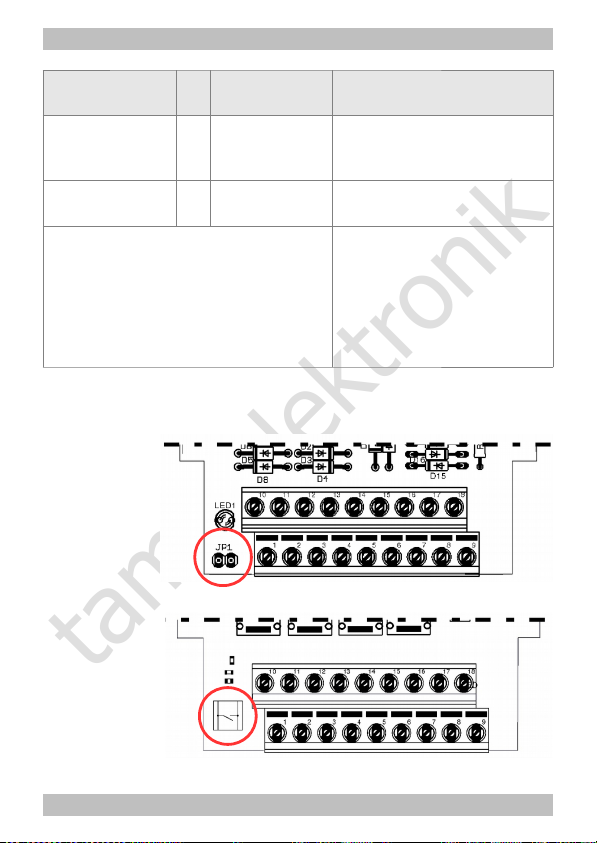

alleen SD-34: een jumper voor het programmeren van het adres
een CD (met handleiding en andere informatie)
Benodigde materialen
Voor het bouwen van de bouwset heeft u het volgende nodig:
een soldeerbout (hoogstens 30 Watt) met dunne stift en een
soldeerstandaard of een geregeld soldeerstation,
een doekje, spons of siliconendoek,
een hittebestendige ondergrond,
een kleine zijkniptang en een isolatietang,
indien nodig, een pincet en een platte bektang,
elektronica-soldeertin (liefst 0,5 mm. doorsnede).
Voor het aansluiten van de schakeling heeft u lintkabel nodig.
Aanbevolen doorsnede: > 0,25 mm² voor alle aansluitingen.
Pagina 4
tams elektronik
SD-34 | SD-34.2 Nederlands
2. Veiligheidsvoorschriften
Mechanische gevaren
Afgeknipte draden en uiteinden kunnen scherpe punten hebben, die bij
onvoorzichtig vastpakken huidverwondingen kunnen opleveren. Pas
daarom op voor scherpe punten bij het vastpakken.
Zichtbare beschadigingen van onderdelen kunnen tot niet calculeerbare
gevaren leiden. Bouw beschadigde onderdelen niet in, maar verwijder
deze zoals voorgeschreven en vervang ze door nieuwe.
Elektrische gevaren
Aanraken van onder spanning staande delen,
aanraken van geleidende delen, die in geval van fouten onder
spanning staan,
kortsluitingen en aansluiten aan een niet geschikte spanning,
ontoelaatbaar hoge luchtvochtigheid en vorming van condenswater
kan tot gevaarlijke lichaamsstromen leiden en daardoor verwondingen
aanrichten. Voorkom dit gevaar door de volgende maatregelen te nemen:
Voer bedradingwerkzaamheden alleen uit in een spanningsloze toestand.
Het bouwen en inbouwen kan alleen gedaan worden in gesloten, schone
en droge ruimtes. Vermijd in de werkomgeving vocht en nattigheid.
Gebruik voor het apparaat alleen lage spanningen zoals aangegeven
in de technische gegevens. Gebruik daarvoor uitsluitend
goedgekeurde transformatoren.
Steek de netstekker van transformatoren en soldeerbouten /
soldeerstations alleen in goed geïnstalleerde wandcontactdozen.
Let bij het maken van elektrische verbindingen op de juiste
draaddoorsnede.
Na de vorming van condenswater dient u voor het werk tot 2 uur
acclimatiseringtijd in acht te nemen.
Pagina 5
tams elektronik
Nederlands SD-34 | SD-34.2
Gebruik bij reparatiewerkzaamheden uitsluiten originele reserve-
onderdelen.
Brandgevaar
Wanneer de hete soldeerpunt met brandbaar materiaal in contact komt
ontstaat een brandhaard. Deze kan een brand veroorzaken en daardoor
levensgevaarlijke verwondingen veroorzaken door verbranding en
rookvergiftiging. Steek de netstekker van de soldeerbout of het
soldeerstation alleen in het stopcontact gedurende de tijd die u voor
het solderen nodig heeft. Houdt de soldeerpunt nooit in de buurt van
brandbare materialen. Gebruik een goede soldeerbouthouder. Laat de
hete soldeerbout nooit zonder toezicht liggen.
Thermische gevaren
Wanneer per ongeluk de hete soldeerpunt met uw huid in aanraking
komt, of wanneer vloeibare soldeertin op de huid springt, bestaat het
gevaar van huidverbranding. Voorkom dit gevaar door:
bij uw werkzaamheden een hittebestendige onderlegger te
gebruiken,
de soldeerbout altijd op een goede soldeerbouthouder weg te
leggen,
bij het solderen op een juiste behandeling van de soldeerstift te
letten,
vloeibare soldeertin met een dikke vochtige lap of spons van de
soldeerstift af te strijken.
Omgevingsgevaren
Een te klein, ongeschikt werkoppervlak en beperkte
ruimteverhoudingen kunnen per ongeluk huidverbrandingen of brand
teweegbrengen. Voorkom dit gevaar door een toereikend, schoon
werkoppervlak in te richten met voldoende bewegingsvrijheid.
Pagina 6
tams elektronik
!
!
SD-34 | SD-34.2 Nederlands
Andere gevaren
Kinderen kunnen uit onachtzaamheid of door een gemis aan
verantwoordelijkheidsgevoel alle hiervoor beschreven gevaren
veroorzaken. Om gevaar voor lijf en leden te voorkomen mogen kinderen
onder de 14 jaar bouwsets niet bouwen en bouwstenen niet inbouwen.
Let op:
Kleine kinderen kunnen zeer kleine onderdelen met scherpe
draadeinden inslikken. LEVENSGEVAARLIJK! Zorg er daarom voor dat
onderdelen niet in handen van kleine kinderen komen.
In scholen, opleidingsinstituten, hobby- en sociale werkplaatsen dient
de bouw, het inbouwen en het gebruik van bouwgroepen door
geschoold personeel te worden begeleid.
In industriële instellingen zijn de voor die bedrijfstak geldende
voorschriften voor het gebruik van elektrische componenten van
toepassing (NEN 1010).
3. Goed en degelijk solderen
Let op:
Bij ondeskundig solderen kan er brandgevaar optreden. Vermijd dit
gevaar: lees hoofdstuk Veiligheidsmaatregelen goed door en volg
de aanwijzingen op.
Gebruik een kleine soldeerbout van hoogstens 30 Watt of een
geregeld soldeerstation.
Gebruik alleen elektronica-soldeertin met een vloeimiddel.
Gebruik bij het solderen van elektronische schakelingen nooit
soldeerwater of soldeervet. Deze bevatten zuren, die de onderdelen
en koperbanen kunnen beschadigen.
Pagina 7
tams elektronik
Nederlands SD-34 | SD-34.2
Steek de aansluitdraden van de onderdelen zonder druk uit te
voeren in de gaten van de print. Het onderdeel moet zo dicht
mogelijk tegen de print liggen.
Let bij het solderen van de onderdelen op de juiste poling.
Soldeer snel: door te lang solderen worden onderdelen beschadigd.
Ook heeft dit het loslaten van de soldeerogen en koperbanen als
gevolg.
Houd de soldeerstift zodanig op de soldeerplek, dat gelijktijdig het
soldeeroog en het onderdeel verhit worden. Voer gelijktijdig (niet te
veel) soldeertin toe. Zodra de soldeertin begint te vloeien haalt u het
weg. Dan wacht u nog een moment, totdat het achtergebleven
soldeertin goed is doorgelopen alvorens de soldeerstift van de
soldeerplek weg te halen.
Beweeg het zojuist gesoldeerde onderdeel gedurende 5 seconden
niet.
Voorwaarde voor een correcte soldeerplek en goed solderen is een
schone en niet geoxideerde soldeerstift. Strijk daarom voor elke
soldering het overtollige soldeertin en het vuil weg met een vochtige
spons, een dikke vochtige doek of een siliconendoek.
Knip na het solderen de aansluitdraden direct boven de soldeerplek
af met een zijkniptang.
Na het plaatsen controleert u de hele schakeling grondig op een
goede plaatsing en een juiste poling van alle onderdelen. Controleer
ook of niet per ongeluk printbanen met tin zijn overbrugd. Dit kan
niet alleen leiden tot een verkeerde werking, maar ook tot
beschadiging van deze onderdelen. U kunt overvloedig soldeertin
met een schone soldeerstift opnieuw vloeibaar maken. De tin vloeit
dan van de print naar de soldeerstift.
Pagina 8
tams elektronik
SD-34 | SD-34.2 Nederlands
4. Werking
De schakeldecoders SD-34 en SD-34.2 worden gebruikt voor het
aansturen van verbruikers, die d.m.v. een omschakelrelais in- en
uitgeschakeld of omgeschakeld worden, zoals b.v.:
verlichtingen,
lichtseinen,
motor aangedreven wissels met eindafschakeling.
Met een schakeldecoder kunnen maximaal vier van elkaar
onafhankelijke verbruikers worden aangestuurd.
Aansturing via wisselopdrachten
De uitgangen van de decoders SD-34 en SD-34.2 worden via
wisselopdrachten in DCC- of Motorola-format geschakeld, die door de
centrale an de vier wisseladressen van de decoder worden gezonden.
De decoders herkennen automatisch het dataformat, waarin de
opdrachten worden verzonden. Het is mogelijk de uitgangen zowel
gemengd via DCC- en Motorola-opdrachten te schakelen als ook een
uitgang afwisselend aan te sturen in DCC- en Motorola-format.
Aansturing via rijopdrachten (alleen SD-34.2)
De schakeldecoder SD-34.2 kan via een loc adres bestuurd worden
i.p.v. via een wissel adres. De 4 uitgangen van de decoders worden dan
in DCC-Formaat via de functies F1 t/m F4 geschakeld. Hiermee is het
mogelijk, de SD-34.2 ook met DCC digitale besturingen te gebruiken,
welke het besturen van wisseladressen niet ondersteunt.
Pagina 9
tams elektronik
Nederlands SD-34 | SD-34.2
Programmeren
Met een DCC-centrale kunnen het adres en de eigenschappen van de
decoder door het programmeren van de configuratievariabelen (CV’s)
worden gedefinieerd. Als alternatief kan het adres met een
programmeer jumper (SD-34) of met een programmeer drukknop (SD-
34.2) worden vastgelegd.
Bij gebruik van een Motorola-centrale wordt het decoderadres met een
programmeerjumper (SD-34) of met een programmeer drukknop (SD-
34.2) ingesteld. De verandering van de overige decodereigenschappen
of de toewijzing van een loc adres is voor puur Motorola-gebruik niet
noodzakelijk en is met Motorola-centrales niet mogelijk.
Terugmelding via RailCom
De decoders SD-34 en SD-34.2 zijn RailCom-geschikt, d.w.z. van de
decoders kunnen de RailCom-berichten via de rails naar speciale
RailCom-detectoren worden doorgevoerd. Daarmee is het b.v. mogelijk,
de correcte uitvoering van de stel- en schakelopdrachten terug te
melden.
Stroomtoevoer
De decoders SD-34 en SD-34.2 kunnen via de digitale centrale of een
booster van stroom worden voorzien. Om het digitale stroomcircuit te
ontlasten, kunnen de decoders in de plaats via een eigen trafo worden
gevoed.
Pagina 10
Loading...
