SD-34 / WD-34 Nederlands
Inhoudsopgave
1. Starten 76
2. Veiligheidsvoorschriften 77
3. Goed en degelijk solderen 80
4. Werking 81
5. Technische gegevens 82
6. Het bouwen van de bouwset 83
7. De decoder aansluiten 89
8. De decoder programmeren 92
9. Checklist voor storingen 95
10. Voorschriften voor de bouwer, CE en garantie 96
Stuklijst SD-34 I.1
Printplan SD-34 I.2
Schakelschema SD-34 II
Stuklijst WD-34 III.1
Printplan WD-34 III.2
Schakelschema WD-34 IV
(Pagina’s I tot IV in het midden kunnen uitgenomen worden).
Aanwijzing: RailCom® is de geregistreerde naam van de firma Lenz
Elektronik GmbH, Hüttenbergstraße 29, D-35398 Gießen. Om de
leesbaarheid van de tekst te behouden hebben we ervan afgezien
telkens hiernaar te verwijzen.
Pagina 75
Nederlands SD-34 / WD-34
!
1. Starten
Hoe deze handleiding u verder helpt
Deze handleiding helpt u stap voor stap bij het veilig en doelgericht
bouwen van deze bouwset respectievelijk bij het inbouwen en het in
bedrijf nemen van de kant en klare schakeling. Voor u met de bouw
van de bouwset resp. het in bedrijf stellen begint, raden wij u aan deze
handleiding geheel te lezen, in het bijzonder de veiligheidsvoorschriften
en het hoofdstuk over mogelijke fouten en hun oplossingen. U weet
dan, waar u op moet letten om fouten, die vaak alleen met veel
inspanning weer te verhelpen zijn, te vermijden.
Bewaar deze handleiding zorgvuldig, opdat u later bij eventuele
storingen de werking weer kunt herstellen. Indien u de bouwset of de
schakeling aan een ander doorgeeft, geef dan ook de handleiding door.
Gebruiksvoorschriften
De schakeling is geschikt om volgens deze voorschriften gebouwd te
worden en in een digitale modelspoorbaan die in DCC- of in Motorolaformat wordt aangestuurd, voor het schakelen van magneetartikelen
(wisseldecoder) resp. andere verbruikers (schakeldecoder) te worden
gebruikt.
Ieder ander gebruik is niet gerechtvaardigd.
De schakeling resp. kant en klare schakeling is niet geschikt om door
kinderen onder de 14 jaar te worden gebouwd en/of ingebouwd te worden.
Bij de gebruiksvoorschriften behoort ook het lezen, begrijpen en volgen
van deze handleiding.
Let op:
De schakeling bevat onderdelen (b.v.geïntegreerde schakelingen) die
gevoelig zijn voor statische elektriciteit. Raak daarom de onderdelen
niet aan voordat u zichzelf heeft ontladen. Het is meestal voldoende
om b.v. de radiator even aan te raken.
Pagina 76
SD-34 / WD-34 Nederlands
Inhoud controleren
Controleer na het uitpakken of alles compleet is:
§ een bouwset, bestaande uit de in de stuklijst opgenomen
onderdelen en een print of een kant en klare schakeling,
§ een jumper voor het programmeren van het adres,
§ een handleiding.
Benodigde materialen
Voor het bouwen van de bouwset heeft u het volgende nodig:
§ een soldeerbout (hoogstens 30 Watt) met dunne stift,
§ een soldeerstandaard,
§ een doekje, spons of siliconendoek,
§ een hittebestendige ondergrond,
§ een kleine zijkniptang en een isolatietang,
§ een pincet en een platte bektang ,
§ soldeertin (liefst 0,5 mm. doorsnede),
Voor het aansluiten van de schakeling heeft u lintkabel nodig.
Aanbevolen doorsnede: > 0,25 mm² voor alle aansluitingen.
2. Veiligheidsvoorschriften
Mechanische gevaren
Afgeknipte draden en uiteinden kunnen scherpe punten hebben, die bij
onvoorzichtig vastpakken huidverwondingen kunnen opleveren. Pas
daarom op voor scherpe punten bij het vastpakken.
Zichtbare beschadigingen van onderdelen kunnen tot niet calculeerbare
gevaren leiden. Bouw beschadigde onderdelen niet in, maar verwijder
deze zoals voorgeschreven en vervang ze door nieuwe.
Pagina 77
Nederlands SD-34 / WD-34
Elektrische gevaren
§ Aanraken van onder spanning staande delen,
§ aanraken van geleidende delen, die in geval van fouten onder
spanning staan,
§ kortsluitingen,
§ aansluiten aan een niet geschikte spanning,
§ ontoelaatbaar hoge luchtvochtigheid,
§ vorming van condenswater
kan tot gevaarlijke lichaamsstromen leiden en daardoor verwondingen
aanrichten. Voorkom dit gevaar door de volgende maatregelen te nemen:
§ Voer bedradingwerkzaamheden alleen uit in een spanningsloze toestand.
§ Het bouwen en inbouwen kan alleen gedaan worden in gesloten, schone
en droge ruimtes. Vermijd in de werkomgeving vocht en nattigheid.
§ Gebruik voor het apparaat alleen lage spanningen zoals
aangegeven in de technische gegevens. Gebruik daarvoor
uitsluitend goedgekeurde transformatoren.
§ Steek de netstekker van transformatoren en soldeerbouten /
soldeerstations alleen in goed geïnstalleerde wandcontactdozen.
§ Let bij het maken van elektrische verbindingen op de juiste
draaddoorsnede.
§ Na de vorming van condenswater dient u voor het werk tot 2 uur
acclimatiseringtijd in acht te nemen
§ Gebruik bij reparatiewerkzaamheden uitsluiten originele reserve-
onderdelen.
Brandgevaar
Wanneer de hete soldeerpunt met brandbaar materiaal in contact komt
ontstaat een brandhaard. Deze kan een brand veroorzaken en daardoor
levensgevaarlijke verwondingen veroorzaken door verbranding en
rookvergiftiging. Steek de netstekker van de soldeerbout of het
soldeerstation alleen in het stopcontact gedurende de tijd die u voor het
solderen nodig heeft. Houdt de soldeerpunt nooit in de buurt van
Pagina 78
SD-34 / WD-34 Nederlands
brandbare materialen. Gebruik een goede soldeerbouthouder. Laat de
hete soldeerbout nooit zonder toezicht liggen.
Thermische gevaren
Wanneer per ongeluk de hete soldeerpunt met uw huid in aanraking
komt, of wanneer vloeibare soldeertin op de huid springt, bestaat het
gevaar van huidverbranding. Voorkom dit gevaar door:
§ bij uw werkzaamheden een hittebestendige onderlegger te gebruiken,
§ de soldeerbout altijd op een goede soldeerbouthouder weg te leggen,
§ bij het solderen op een juiste behandeling van de soldeerstift te letten,
§ vloeibare soldeertin met een dikke vochtige lap of spons van de
soldeerstift af te strijken.
Omgevingsgevaren
Een te klein, ongeschikt werkoppervlak en beperkte
ruimteverhoudingen kunnen per ongeluk huidverbrandingen of brand
teweegbrengen. Voorkom dit gevaar door een toereikend, schoon
werkoppervlak in te richten met voldoende bewegingsvrijheid.
Andere gevaren
Kinderen kunnen uit onachtzaamheid of door een gemis aan
verantwoordelijkheidsgevoel alle hiervoor beschreven gevaren
veroorzaken. Om gevaar voor lijf en leden te voorkomen mogen kinderen
onder de 14 jaar bouwsets niet bouwen en bouwstenen niet inbouwen.
Kleine kinderen kunnen zeer kleine onderdelen met scherpe
draadeinden inslikken. LEVENSGEVAARLIJK! Zorg er daarom voor dat
onderdelen niet in handen van kleine kinderen komen.
In scholen, opleidingsinstituten, hobby- en sociale werkplaatsen dient
de bouw, het inbouwen en het gebruik van bouwgroepen door
geschoold personeel te worden begeleid.
In industriële instellingen zijn de voor die bedrijfstak geldende
voorschriften voor het gebruik van elektrische componenten van
toepassing (NEN 1010).
Pagina 79
Nederlands SD-34 / WD-34
!
3. Goed en degelijk solderen
Let op:
Bij ondeskundig solderen kan er brandgevaar optreden. Vermijd dit
gevaar: lees hoofdstuk Veiligheidsmaatregelen goed door en volg de
aanwijzingen op.
§ Gebruik een kleine soldeerbout van hoogstens 30 Watt. Houd de
soldeerstift schoon waardoor de warmte van de soldeerbout goed
naar de te solderen plaatst kan worden geleid.
§ Gebruik alleen elektronica-soldeertin met een vloeimiddel.
§ Gebruik bij het solderen van elektronische schakelingen nooit
soldeerwater of soldeervet. Deze bevatten zuren, die de onderdelen
en koperbanen kunnen beschadigen.
§ Soldeer snel: door te lang solderen worden onderdelen beschadigd. Ook
heeft dit het loslaten van de soldeerogen en koperbanen als gevolg.
§ Let bij het solderen van halfgeleiders, lichtdiodes, elektrolytische
condensatoren (elco’s) en geïntegreerde schakelingen (IC’s) op de
juiste poling en dat de soldeertijd van ongeveer 5 seconden niet
wordt overschreden, daar anders het onderdeel wordt beschadigd.
§ Houd de soldeerstift zodanig op de soldeerplek, dat gelijktijdig het
soldeeroog en het onderdeel verhit worden. Voer gelijktijdig (niet te
veel) soldeertin toe. Zodra de soldeertin begint te vloeien haalt u
het weg. Dan wacht u nog een moment, totdat het achtergebleven
soldeertin goed is doorgelopen alvorens de soldeerstift van de
soldeerplek weg te halen.
§ Beweeg het zojuist gesoldeerde onderdeel gedurende 5 seconden niet.
§ Voorwaarde voor een correcte soldeerplek en goed solderen is een
schone en niet geoxideerde soldeerstift. Strijk daarom voor elke
soldering het overtollige soldeertin en het vuil weg met een
vochtige spons, een dikke vochtige doek of een siliconendoek.
§ Knip na het solderen de aansluitdraden direct boven de soldeerplek
af met een zijkniptang.
Pagina 80
SD-34 / WD-34 Nederlands
§ Na het plaatsen controleert u de hele schakeling grondig op een
goede plaatsing en een juiste poling van alle onderdelen. Controleer
ook of niet per ongeluk printbanen met tin zijn overbrugd. Dit kan
niet alleen leiden tot een verkeerde werking, maar ook tot
beschadiging van deze onderdelen. U kunt overvloedig soldeertin
met een schone soldeerstift opnieuw vloeibaar maken. De tin vloeit
dan van de print naar de soldeerstift.
4. Werking
Aansturing
De uitgangen van de decoder worden via wisselopdrachten in DCC- of
Motorola-format geschakeld, die door de centrale aan de vier wisseladressen
van de decoder worden gezonden. De decoder herkent automatisch het
dataformat, waarin de opdrachten worden verzonden. Het is mogelijk de
uitgangen zowel gemengd via DCC- en Motorola-opdrachten te schakelen als
ook een uitgang afwisselend aan te sturen in DCC- en Motorola-format.
Toepassing
De wisseldecoder WD-34 schakelt max. vier aangesloten wissels of
max. acht andere magneetartikelen. Mogelijke toepassing zijn wissels
met spoelaandrijving, armseinen en ontkoppelaars.
De schakeldecoder SD-34 heeft vier omschakelrelais, waarover de
aangesloten verbruikers kunnen worden geschakeld. Mogelijke
toepassing zijn allerlei verlichtingen, lichtseinen en motor aangedreven
wissels met eindafschakeling.
Programmeren
Met een DCC-centrale kunnen de eigenschappen van de decoder door
het programmeren van de configuratievariabelen (CV’s) worden
gedefinieerd. Als alternatief kan het adres met een programmeerjumper
worden veastgelegd. Bij gebruik van een Motorola-centrale wordt het
decoderadres met een programmeerjumper ingesteld. De verandering
van de overige decodereigenschappen is voor puur Motorola-gebruik
niet noodzakelijk en is met Motorola-centrales niet mogelijk.
Pagina 81
Nederlands SD-34 / WD-34
Terugmelding
De SD-34 en de WD-34 zijn RailCom-geschikt, d.w.z. van de decoders
kunnen de RailCom-berichten via de rails naar speciale RailComdetectoren worden doorgevoerd. Daarmee is het b.v. mogelijk, de
correcte uitvoering van de stel- en schakelopdrachten of de
daadwerkelijke stand van wissels terug te melden.
Stroomtoevoer
De decoder kan via de digitale centrale, resp. een booster van stroom
worden voorzien. Om het digitale stroomcircuit te ontlasten, kan de
decoder ook via een eigen trafo worden gevoed.
5. Technische gegevens
Dataformat DCC, Motorola
Terugmeldprotocol RailCom
Bedrijfsspanning Digitaalspanning van de centrale
of 14 -20V wisselspanning
Stroomopname (zonder verbruikers) ca. 40 mA
Max. totaalstroom 1.500 mA
Max. stroom van de functie-uitgangen
(max 2 sec.) 1.500 mA elk
Max. continu stroom per uitgang 800 mA
Beschermwijze IP 00
Omgevingstemperatuur in bedrijf 0 - + 60° C
Omgevingstemperatuur in opslag -10 - + 80° C
Toegestane relatieve luchtvochtigheid max. 85 %
Afmetingen van de print ca. 73 x 83 mm
Gewicht van de schakeling (SD-34) ca. 67 g
Gewicht van de schakeling (WD-34) ca. 58 g
Pagina 82
SD-34 / WD-34 Nederlands
6. Het bouwen van de bouwset
Dit gedeelte kunt u overslaan indien u een kant en klare bouwsteen
heeft aangeschaft.
Voorbereiding
Leg de onderdelen gesorteerd voor u op de werkplek. De afzonderlijke
elektronische onderdelen hebben de volgende bijzonderheden, waar u
op moet letten om fouten bij het bouwen te voorkomen:
Weerstanden
Weerstanden "remmen" de stroom. Zij kunnen in een
willekeurig richting worden ingebouwd. De waarde van
weerstanden voor kleine vermogens wordt door kleurringen
weergegeven. Iedere kleur staat voor een ander cijfer. De
tussen haakjes aangegeven kleur geeft de tolerantie waarde
aan, deze is hier niet van toepassing.
Waarde Kleurring
0,27 Ω / 1 W rood - violet- zilver (goud)
33 Ω / 0,25 W oranje - oranje - zwart (goud)
100 Ω / 0,25 W bruin - zwart - bruin (goud)
220 Ω / 0,25 W rood - rood - bruin (goud)
1 kΩ / 0,25 W bruin - zwart - rood (goud)
1,5 kΩ / 0,25 W bruin - groen - rood (goud)
2,2 kΩ / 0,25 W rood - rood - rood (goud)
4,7 kΩ / 0,25 W geel - violet - rood (gold)
10 kΩ / 0,25 W bruin - zwart - oranje (goud)
Pagina 83
Nederlands SD-34 / WD-34
Diode’s
Diode’s laten de stroom in slechts één richting door
(doorlaatrichting). Tegelijkertijd wordt de spanning met 0,3
t/m 0,8 V verlaagd. In de andere richting (sperrichting) laat
de diode geen stroom door, behalve als de sperspanning
wordt overschreden. Een overschrijding van de sperspanning
leidt nagenoeg altijd tot vernietiging van de diode.
De kenmerken van de diode zijn op de behuizing afgedrukt.
Diode’s moeten altijd in een bepaalde richting worden
ingebouwd. De doorlaatrichting wordt met een ring
aangegeven. Op de printopdruk is dit weergegeven.
Zenerdiode’s
Zenerdiode’s worden voor de begrenzing van spanningen
gebruikt. In tegenstelling tot "normale" diode’s worden ze bij
het overschrijden van de sperspanning niet beschadigd.
Lichtdiode’s (LEDs)
Wanneer lichtdiode’s in doorlaatrichting worden gebruikt
lichten ze op. Ze zijn er in vele uitvoeringen (met betrekking
tot de kleur, grootte, vorm, lichtsterkte, max. stroom, en
lichtspanning) verkrijgbaar. Bij LEDs met draden is de langste
draad altijd de anode (pluspool).
Lichtidiode’s moeten altijd via een voorschakelweerstand
worden gebruikt, daar ze bij een hoge stroom vrij snel stuk
gaan.
Pagina 84
SD-34 / WD-34 Nederlands
Condensatoren
Condensatoren worden o.a. gebruikt voor het afvoeren van
stoorspanningen of als frequentie bepalend onderdeel.
Keramische condensatoren zijn niet gepoold en kunnen dus
richtingsonafhankelijk worden ingebouwd. Ze zijn normaal
gesproken van een driecijferig getal voorzien dat de waarde
van de condensator versleuteld weergeeft.
Waarde Getal
100 nF 104
Elektrolytische condensatoren
Elektrolytische condensatoren (kortweg "Elco’s") worden vaak
voor de opslag van energie gebruikt. In tegenstelling tot
keramische condensatoren zijn ze gepoold. Eén van de beide
aansluitingen is voorzien van een min-teken, dat de
inbouwrichting aangeeft. De waarde is op de behuizing gedrukt.
Elco’s zijn voor verschillende spanningswaarden verkrijgbaar.
Elco’s met een hogere spanningswaarde dan aangegeven zijn
zonder problemen te gebruiken.
Transistors
Transistors zijn stroomversterkers, die zwakke signalen in
sterkere omzetten. Zij hebben 3 aansluitingen. Omdat deze
gepoold zijn moeten ze in een bepaalde richting worden
ingebouwd.
De BC-types hebben een huis in de vorm van een halve cilinder
(SOT huis). De doorsnede is op de printafdruk weergegeven, de
inbouwrichting van de transistor is daardoor bepaald.
De BD-types hebben een platte behuizing (TO huis), waarvan
de voorzijde is bedrukt met de typegegevens. De metalen
achterzijde is niet bedrukt. Op de printplaat is de achterzijde
weergegeven door een dikkere lijn.
Pagina 85
Nederlands SD-34 / WD-34
IC´s
IC's vervullen al naar gelang het type verschillende taken. Ze
zijn gepoold en moeten dus in een bepaalde richting worden
ingebouwd. De meest gebruikte behuizing is de zogenaamde
"DIL"-behuizing waar aan de zijkanten 4, 6, 8, 14, 16 of 18
pootjes steken. De inbouwrichting wordt door een halfronde
of ronde markering op de smalste zijde van de behuizing weergegeven.
ICs zijn zeer gevoelig voor beschadigingen bij het solderen (hitte,
elektrostatische lading). Daarom wordt op de plaats van het IC eerst
een IC voet gesoldeerd waar later het IC in wordt gestoken. De
inbouwrichting van de voet is eveneens vastgelegd. De markeringen op
de print, van de voet en het IC moeten na inbouw over elkaar liggen.
Optokopplers
Optokopplers zijn IC’s die als lichtsluizen functioneren. Ze bevatten in
één huis een lichtdiode en een fototransistor. Het is hun taak om
informatie door te geven zonder galvanische verbinding. Meestal
worden ze in DIL- behuizingen met 4, 6 of 8 pins geleverd.
Relais
Relais zijn elektrische omschakelaars, dat wil zeggen dat al naar gelang
de stand de ene of de andere (interne) verbinding wordt gesloten. Ze
werken als het ware als druktoetsen, dat wil zeggen dat de verbinding
net zolang gesloten blijft als de spanning aanwezig is. Bistabile relais
blijven – vergelijkbaar met kiepschakelaars – na het omschakelen in
deze stand staan.
Relais met in hetzelfde huis twee omschakelaars komen het meeste
voor (kortweg 2xom). Het omschakelen tussen de twee verbindingen is
door het klikkende geluid duidelijk hoorbaar.
De inbouwrichting van het in een rechthoekig huis ondergebrachte
relais wordt bepaald door de plaatsing van de aansluitpennen.
Pagina 86
SD-34 / WD-34 Nederlands
!
!
Printkroonstenen
Printkroonstenen zijn soldeerbare aansluitklemmen. Ze maken een
soldeervrije, veilige en toch snel demonteerbare aansluiting van de
aansluitkabel op de schakeling mogelijk maakt. Indien er meerdere
printkroonstenen ingebouwd moeten worden moeten de klemmen van
te voren aan elkaar worden gekoppeld.
Bouwen
Begin het bouwen met de weerstanden, de diode´s en de zenerdiode’s.
Soldeer eerst de onderdelen aan de soldeerzijde en knip dan met een
zijkniptang de uitstekende draadeinden krap boven de soldering af.
Soldeer daarom de condensatoren, de transistors en de voetjes voor
het IC in. De voetjes moeten overeenkomstig de markering op de print
worden ingebouwd.
Ga verder met het inbouwen van de elektrolytische condensatoren. Bij
de WD-34 wordt de print al naar gelang de inhoud van de verpakking
voorzien van twee staande elco’s 220 µF (C2 en C3) of van twee
liggende elco’s 220 µF (C4 en C5).
Soldeer de contactpennen, de LED, bij de SD-34 de relais, en de
printkroonstenen. Koppel de printkroonstenen voor het inbouwen aan
elkaar. Tenslotte steekt u de IC’s in de ingesoldeerde IC voetjes.
Let op:
Diode’s, zenerdiode’s, transistors, IC’s, elco´s en LED´s moeten
overeenkomstig hun polen worden ingebouwd! Wanneer u deze foutief
in soldeert kan het betreffende onderdeel bij het in werking stellen
beschadigd worden. In het ergste geval kan de gehele schakeling stuk
gaan. In elk geval is het onderdeel zonder functie.
Let op:
Raak het IC niet eerder aan voordat u ontladen bent, b.v. door even de
centrale verwarming vast te pakken. Zorg er voor dat de pootjes niet
ombuigen als u ze in het voetje steekt. Let erop dat de markeringen op
de print, het voetje en het IC in dezelfde richting liggen.
Pagina 87
Nederlands SD-34 / WD-34
Het uitvoeren van een optische controle
Voer na het bouwen een optische controle uit en verwijder eventueel
aanwezige gebreken:
§ Verwijder alle losse delen zoals, draadresten of tindruppels van de
print. Verwijder scherpe kanten of puntige draadeinden.
§ Controleer of dicht naast elkaar liggende soldeerplekken per
ongeluk met elkaar verbonden zijn. Kortsluitgevaar!
§ Controleer of alle delen juist gepoold zijn.
Wanneer alle problemen opgelost zijn gaat u verder met het volgende
punt.
Pagina 88
SD-34 / WD-34 Nederlands
!
!
7. De decoder aansluiten
Op de in- en uitgangen zijn aansluitklemmen gesoldeerd waarin u de
gewenste draden kunt steken en vastschroeven. De correcte volgorde
van aansluiting kunt u in de volgende figuur zien (gescheiden voor
wisseldecoder WD-34 en schakeldecoder SD-34). Maak na elkaar de
verbindingen naar de verbruikers, de centrale en de stroomtoevoer.
Stroomtoevoer
U kunt de decoder of via de centrale of via een aparte trafo
overeenkomstig de beide volgende figuren van stroom voorzien.
Centrale
Stroomtoevoer via de centrale. Stroomtoevoer via een aparte trafo.
Let op:
Schakel tijdens het aansluiten van de decoder de digitale centrale uit.
Let op:
Wanneer een onderdeel heet wordt direct de schakeling van de
spanning afhalen. Kortsluitgevaar! Controleer de schakeling.
CentraleTrafo
Pagina 89
Nederlands SD-34 / WD-34
Aansluitingen van de wisseldecoder WD-34
Aansluiting Wisseldecoder WD-34
JP1 Programmerjumper
X1 Magneetartikel / Wissel 2 "rechtuit"
X2 Magneetartikel / Wissel 2 retourleiding
X3 Magneetartikel / Wissel 2 "afbuigen"
X4 Magneetartikel / Wissel 4 "rechtuit"
X5 Magneetartikel / Wissel 4 retourleiding
X6 Magneetartikel / Wissel 4 "afbuigen"
X7 Niet bezet
X8 Stroomtoevoer / trafo
X9 Ingang DCC-signaal / centrale
X10 Magneetartikel / Wissel 1 "rechtuit"
X11 Magneetartikel / Wissel 1 retourleiding
X12 Magneetartikel / Wissel 1 "afbuigen"
X13 Magneetartikel / Wissel 3 "rechtuit"
X14 Magneetartikel / Wissel 3 retourleiding
X15 Magneetartikel / Wissel 3 "afbuigen"
X16 Niet bezet
X17 Stroomtoevoer / trafo
X18 Ingang DCC-signaal / centrale
Pagina 90
SD-34 / WD-34 Nederlands
Aansluitingen schakeldecoder SD-34
Aansluitingen schakeldecoder SD-34
JP1 Programmerjumper
X1 Schakelcontact 2, schakelbaar met "rechtuit"
X2 Schakelcontact 2, retourleiding
X3 Schakelcontact 2, schakelbaar met "afbuigen"
X4 Schakelcontact 4, schakelbaar met "rechtuit"
X5 Schakelcontact 4, retourleiding
X6 Schakelcontact 4, schakelbaar met "afbuigen"
X7 Niet bezet
X8 Stroomtoevoer / trafo
X9 Ingang DCC-signaal / centrale
X10 Schakelcontact 1, schakelbaar met "rechtuit"
X11 Schakelcontact 1, retourleiding
X12 Schakelcontact 1, schakelbaar met "afbuigen"
X13 Schakelcontact 3, schakelbaar met "rechtuit"
X14 Schakelcontact 3, retourleiding
X15 Schakelcontact 3, schakelbaar met "afbuigen"
X16 Niet bezet
X17 Stroomtoevoer / trafo
X18 Ingang DCC-signaal / centrale
Pagina 91
Nederlands SD-34 / WD-34
8. De Decoder programmeren
Vanuit een DCC-centrale kunt u de configuratievariabelen (CVs) van de
wisseldecoder WD-34 en van de schakeldecoder SD-34 programmeren.
Lees daartoe goed het betreffende hoofdstuk in de handleiding van uw
centrale, waarin de byteprogrammering van de CVs is beschreven.
Wanneer u een Motorola-centrale gebruikt, kunt u met behulp van een
programmeerjumper het adres instellen. Het veranderen van CVwaarden is voor Motorola-gerbuik niet nodig en met een Motorolacentrale niet mogelijk.
Decoder- en wisseladressen programmeren
In de CV’s of met behulp van de programmeerjumper wordt het
decoderadres ingevoerd. De wisseladressen, waarover de
schakelopdrachten worden verzonden, worden als volgt verkregen:
Decoderadres x 4 = hoogste adres van een 4-delig wisseladresblok
Naam van CV CV-
Decoderadres
1 t/m 63
Decoderadres
(64 t/m 510)
Verkrijgen van de invoerwaarde voor de adressen groter dan 64:
1. Deel het gewenste adres door 64. Rond de uitkomst af op een heel getal.
Deze waarde invoeren in CV#9.
2. Vermenigvuldig de voor CV#9 verkregen waarde met 64. Trek deze
uitkomst af van het gewenste adres. Deze waarde wordt in CV#1 ingevoerd.
Voorbeeld voor adres 415:
1. 415 / 64 = 6,45 à CV# 9 = 6
2. 415 – (6 x 64) = 31 à CV# 1 = 31
Invoer waarde
Nr.
(Defaultwaarde)
1 1, 2, 3, ... 63
(1)
Verklaring en aanwijzingen
Let op: u moet bovendien in
CV#9 de waarde "0" invoeren.
9 0, 1, 2, 3 ... 7 Let op: u moet ook in CV#1 een
waarde invoeren.
Pagina 92
SD-34 / WD-34 Nederlands
Adres met een programmeerjumper instellen
Met Motorola-centrales kan het adres uitsluitend via de
programmeerjumper worden ingesteld. Met DCC-centrales is het vaak
eenvoudiger het adres met behulp van de programmeerjumper in te
stellen dan via CV’s te programmeren.
Voer voor het instellen van het adres met een programmeerjumper de
volgende stappen uit:
1. Overbrug de beide pinnen van de programmeeraansluiting JP1,
door de meegeleverde jumper te plaatsen. De LED knippert.
2. Geef op de centrale een wisseladres in uit het 4-delige
wisseldecoderadresblok waarmee u de aangesloten verbruiker wilt
schakelen (b.v. wisseladres "10" uit het 4-delige adresblok 9 – 12).
Voer voor het gewenste adres een schakelopdracht in.
3. Zodra de LED uitgaat, heeft de decoder het nieuwe adres
overgenomen.
Basisinstellingen programmeren
Naam van CV CV-
Versie 7 --- Alleen uitleesbaar!
Fabrikant 8 (62) Alleen uitleesbaar!
Reset 8 0 ... 255 Bij het invoeren van een
Nr.
Invoer waarde
(Defaultwaarde)
Verklaring en aanwijzingen
willekeurige waarde worden de
fabrieksinstellingen hersteld.
Pagina 93
Nederlands SD-34 / WD-34
Configuratiedat voor de WD-34 programmeren
Naam van CV CV-
On-Time
Wissel 1
On-Time
Wissel 2
On-Time
Wissel 3
On-Time
Wissel 4
Invoer waarde
Nr.
(Defaultwaarde)
3 0, 1, 2 ... 255
(5)
4 0, 1, 2 ... 255
(5)
5 0, 1, 2 ... 255
(5)
6 0, 1, 2 ... 255
(5)
Verklaring en aanwijzingen
Zendt de centrale een Coil-offsignaal, komt overeen met de
On-Time van de min. schakeltijd
Bij centrales, die geen Coil-offsignaal zenden, verkrijgt men de
min. schakeltijd uit: duur van de
schakelimpuls + On-Time.
Daarom is de daadwerkelijke min.
schakeltijd direct afhankelijk van
de waarde in CV#33!
Configuratiedata 1
Aanwijzing: Wanneer u RailCom niet gebruikt, is het aan te raden, CV#29 op de
waarde "0" te zetten.
Configuratiedata 2
29 128, 136
(136)
33 0, 1, 2, 3
(0)
RailCom uit 128
RailCom aan 136
De invoerwaarde wordt verkregen
door het optellen van de waarden
van de gewenste instellingen.
RailCom-controle aan 0
RailCom-controle uit 1
Centrale zendt geen Coil-off 0
Centrale zendt een Coil-off 2
Verklaring: "RailCom-Prüfung aan/uit" zie hoofdstuk configuratiedata voor de
SD-34 programmeren.
Of een centrale een Coil-off-signaal zendt of niet, heeft een directe uitwerking
op de On-Time (zie CV#3 t/m 6). Om de minimale schakeltijd correct in te
kunnen stellen, moet daarom in CV#33 worden ingesteld, of de gebruikte
centrale dit signaal wel of niet zendt.
Voorbeelden van centrales, die geen Coil-off-signaal zenden: Intellibox van
Uhlenbrock, Lenz-centrales.
Voorbeelden van centrales, die een Coil-off-signaal zenden: MasterControl van
Tams.
Pagina 94
SD-34 / WD-34 Nederlands
!
Configuratiedata voor de SD-34 programmeren
Naam van CV CV-
Configuratiedata 1
Aanwijzing: Wanneer u RailCom niet gebruikt, is het aan te raden, CV#29 op de
waarde "0" te zetten.
Configuratiedata 2
Standaard controleert de decoder direct na het inschakelen automatisch, of de
booster voor het aangesloten deel een RailCom-cutout beschikbaar stelt. Zijn er
veel foutieve herkenningen, dan moet de automatische RailCom-controle
worden uitgeschakeld. Op de terugmelding via RailCom heeft dit geen invloed.
Invoer waarde
Nr.
(Defaultwaarde)
29 128, 136
(136)
33 0, 1
(0)
Verklaring en aanwijzingen
RailCom uit 128
RailCom aan 136
RailCom-controle aan 0
RailCom-controle uit 1
9. Checklist voor storingen
§ Onderdelen worden heet en / of beginnen te roken.
Schakel het digitaal systeem direct uit!!
Mogelijke oorzaak: een of meerdere onderdelen zijn verkeerd
gesoldeerd.
à Voer een optische controle uit.
§ De decoder werkt niet.
Mogelijke oorzaak: de aansluiting van de decoder op de centrale en / of
de stroomverzorging is onderbroken. à Controleer de aansluitingen.
Mogelijke oorzaak: de aansluiting van de decoder op de verbruiker of
de wissel is onderbroken. à Controleer de aansluitingen.
Mogelijke oorzaak: De centrale is niet in bedrijf. à Controleer of
de centrale gebruiksgereed is.
Mogelijke oorzaak: de aangesloten verbruiker of de aangesloten
wissel is defect. à Controleer de verbruiker of de wissel.
Pagina 95
Nederlands SD-34 / WD-34
§ Na het programmeren van het adres reageert de decoder niet op
schakelopdrachten.
Mogelijke oorzaak: Bij het programmeren via CV’s werd het
decoderadres ingesteld. Voor het schakelen van de decoder worden
echter wisseladressen gebruikt. à Voer voor het schakelen het
wisseladres in (Aanwijzing: het decoderadres vermenigvuldigd met
4 geeft het hoogste adres uit het 4-delige wisseladresblok.
(Voorbeeld: decoderadres = 10 à bijbehorende wisseladressen:
36 t/m 40).
Hotline
Bij problemen met uw bouwsteen kan onze Hotline u helpen (adres op
de laatste pagina).
10. Voorschriften voor de bouwer,
CE en Garantie
Voorschriften voor de bouwer
Diegene, die een bouwset in elkaar zet of een schakeling door
uitbreiding resp. inbouwen bedrijfsgereed maakt, is de fabrikant en is
verplicht, bij doorgifte van het product alle begeleidende papieren mee
te leveren en ook zijn naam en adres op te geven. Apparaten, die uit
een bouwset zijn samengesteld, zijn veiligheidstechnisch als industriële
producten te beschouwen.
Certificering (CE)
Het product werd overeenkomstig de Europese normen EN 55014-1 en
EN 61000-6-3 ontwikkelt en getest. Het product voldoet aan de EGRichtlijnen 2004/108/EG over elektromagnetische verdraagzaamheid en
heeft hiervoor het CE – certificaat.
Om de elektromagnetische verdraagzaamheid bij gebruik te
garanderen dient u de volgende voorzorgsmaatregelen in acht te
nemen:
Pagina 96
SD-34 / WD-34 Nederlands
§ Sluit de transformator alleen aan op een door een erkende
installateur geïnstalleerde en beveiligde wandcontactdoos.
§ Breng geen wijzigingen aan in de originele onderdelen en volg de
aanwijzingen, het schakelschema en print lay-out van deze
handleiding nauwkeurig op.
§ Gebruik bij reparatie alleen originele reserve onderdelen.
Garantiebepalingen
Op dit product geven wij 2 jaar garantie. De garantie omvat een gratis
reparatie van gebreken, die aantoonbaar terug te voeren zijn op materiaal
of fabricage onzerzijds. Daar wij geen invloed hebben op deskundig bouwen
of inbouwen wordt bij bouwsets alleen de volledigheid en de correcte
toestand van de onderdelen door ons gewaarborgd. Wij garanderen het
volledig functioneren van onderdelen in niet ingebouwde toestand
overeenkomstig de technische gegevens van de schakeling bij uitgevoerde
bouw, resp. inbouw, vakkundige verwerking en het voorgeschreven in
bedrijf nemen en gebruik volgens de handleiding.
Verdergaande aanspraken zijn uitgesloten. Wij zijn, buiten de normale
wetgeving, niet aansprakelijk voor schade of gevolgschade in
samenhang met deze producten. Wij behouden het recht van reparatie,
verbeteringen, reserve leveringen of teruggave van de koopprijs.
In de volgende situaties vervalt de garantie:
§ indien bij het solderen een niet geschikte soldeerbout,
zuurhoudende soldeertin, soldeervet, zuur houdend vloeimiddel of
iets dergelijks is gebruikt,
§ indien de bouwset ondeskundig is gesoldeerd en opgebouwd,
alsmede schade die is ontstaan door het niet opvolgen van de
handleiding,
§ bij verandering en reparatiepogingen aan de kant en klare
schakeling ,
§ bij eigenmachtige verandering van de schakeling,
§ tijdens de bouw ondeskundige opslag van de onderdelen en het los
bedraden van de onderdelen,
Pagina 97
Nederlands SD-34 / WD-34
§ bij gebruik van andere, niet tot de originele bouwset behorende of
anders aangeschafte onderdelen,
§ bij beschadigingen van de koperbanen en soldeerogen,
§ bij een verkeerde plaatsing of verkeerde poling van schakelingen /
onderdelen en de daaruit ontstane gevolgschade,
§ bij schade door overbelasting van de schakeling,
§ bij het aansluiten van een verkeerde spanning of stroom,
§ bij schade door derden,
§ bij foutief bedienen of schade door een verkeerde behandeling of
misbruik,
§ bij schade door het aanraken van onderdelen voordat een statische
ontlading heeft plaatsgevonden.
De sterren **
In deze handleiding is de volgende fabrikant en hun producten
genoemd:
Lenz Elektronik GmbH
Hüttenbergstrasse 29 35398 Gießen Duitsland
Uhlenbrock Elektronik GmbH
Mercatorstrasse 6 46244 Bottrop Duitsland
Pagina 98
SD-34
SD-34: Stückliste - Parts list - Nomenclature - Stuklijst
Widerstände
Resistors
Résistances
Weerstanden
* 0,25 W
** oder ähnlich - or similar
ou équivalent - of gelijkwaardig
Diodes Zener –Zenerdiodes
LED - DEL LED1 LED 3mm
Kondensatoren - Condensers
Condensateurs - Condensatoren
Condensateurs électrolytiques
Elco’s
Transistoren – Transitors
Relais - Relays K1, K2, K3, K4 Bistabil 2 x Um
R4, R20 33 Ω *
R18, R27, R28 100 Ω *
R23, R25 220 Ω *
R19, R22 1 kΩ *
R8, R9, R10, R11,
1,5 kΩ *
R12, R13, R14,
R15, R17
R1, R3, R7, R21 2,2 kΩ *
R24 4,7 kΩ *
R2, R16 10 kΩ *
D9, D10, D11 1N4004**Dioden – Diodes
D1, D2, D3, D4, D5,
1N4148
D6, D7, D8, D15,
D16, D17, D18, D19,
D21, D22, D23, D24
D12, D20 ZPD5V1Zener-Dioden – Zener diodes
D14 ZPD47V
C1, C4, C39 100 nF
C10 100µF/25VElkos - Electrolytic capacitors
C2, C3 220µF/25V
Q2 BC327
Q3 BC337
Q4, Q5, Q13 BC 516
Q1, Q6, Q7, Q8,
BC557B
Q9, Q10, Q11, Q12
Seite - Page - Page - Pagina I.1
SD-34
+
ICs - ICs – CI´s - ICs
Soquet IC - IC-voetje
Stiftleisten - Solder pins
Fiches - Pinstrips
Doppel-Anreihklemmen
Double terminal strips
Borniers double
Dubbele printkroonstenen
SD-34:
Bestückungsplan
PCB layout
Plan
d´implantation
Printplan
IC1 PIC16F690P
OK1, OK4 6N136
OK2, OK3 PC817
IC1 20-pol.IC-Sockel - IC-socket
OK1, OK4, OK2/OK3 8-pol.
JP1 2-pol.
X4 3 x 3-pol.
Seite - Page - Page - Pagina I.2
SD-34 SD-34
SD-34: Schaltplan - Circuit diagram - Schéma de principe - Schakelschema
Seite - Page - Page - Pagina II Seite - Page - Page - Pagina II
WD-34
WD-34: Stückliste - Parts list - Nomenclature - Stuklijst
Widerstände
Resistors
Résistances
Weerstanden
* 0,25 W
** oder ähnlich - or similar
ou équivalent - of gelijkwaardig
Diodes Zener –Zenerdiodes
LED - DEL LED1 LED 3mm
Kondensatoren - Condensers
Condensateurs - Condensatoren
Electrolytic capacitors
Condensateurs électrolytiques
Elco’s
Transistoren – Transitors
R4 0,27 Ω/1W
R20, R26 33 Ω *
R18, R27 100 Ω *
R23, R25, R28 220 Ω *
R6, R19, R22 1 kΩ *
R8, R9, R10, R11, R12,
1,5 kΩ *
R13, R14, R15, R17
R1, R3, R7, R21 2,2 kΩ *
R24 4,7 kΩ *
R2, R5, R16 10 kΩ *
D1, D2, D3, D4, D5, D6,
1N4004**Dioden – Diodes
D7, D8, D9, D10, D11
D15, D16, D17, D18,
1N4148
D19, D21, D22, D23, D24
D13, D20 ZPD5V1Zener-Dioden – Zener diodes
D14 ZPD47V
C1, C6, C39 100 nF
C10 100µF/25VElkos
C2, C3 (radial)
220µF/25V
oder - or - ou - of
C4, C5 (axial)
Q2 BC327
Q3 BC337
Q4, Q5, Q6 BC516
Q1 BC557B
T1, T2, T3, T4, T5, T6,
BD680
T7, T8
Seite - Page - Page - Pagina III.1
WD-34
+
ICs - ICs – CI´s - ICs
Soquet IC - IC-voetje
Stiftleisten - Solder pins
Fiches - Pinstrips
Doppel-Anreihklemmen
Double terminal strips
Borniers double
Dubbele printkroonstenen
WD-34:
Bestückungsplan
PCB layout
Plan
d´implantation
Printplan
IC1 PIC16F690P
OK1, OK4 6N136
OK2, OK3 PC817
IC1 20-pol.IC-Sockel - IC-socket
OK1, OK4, OK2/OK3 8-pol.
JP1 2-pol.
X1 3 x 3-pol.
Seite - Page - Page - Pagina III.2
WD-34 WD-34

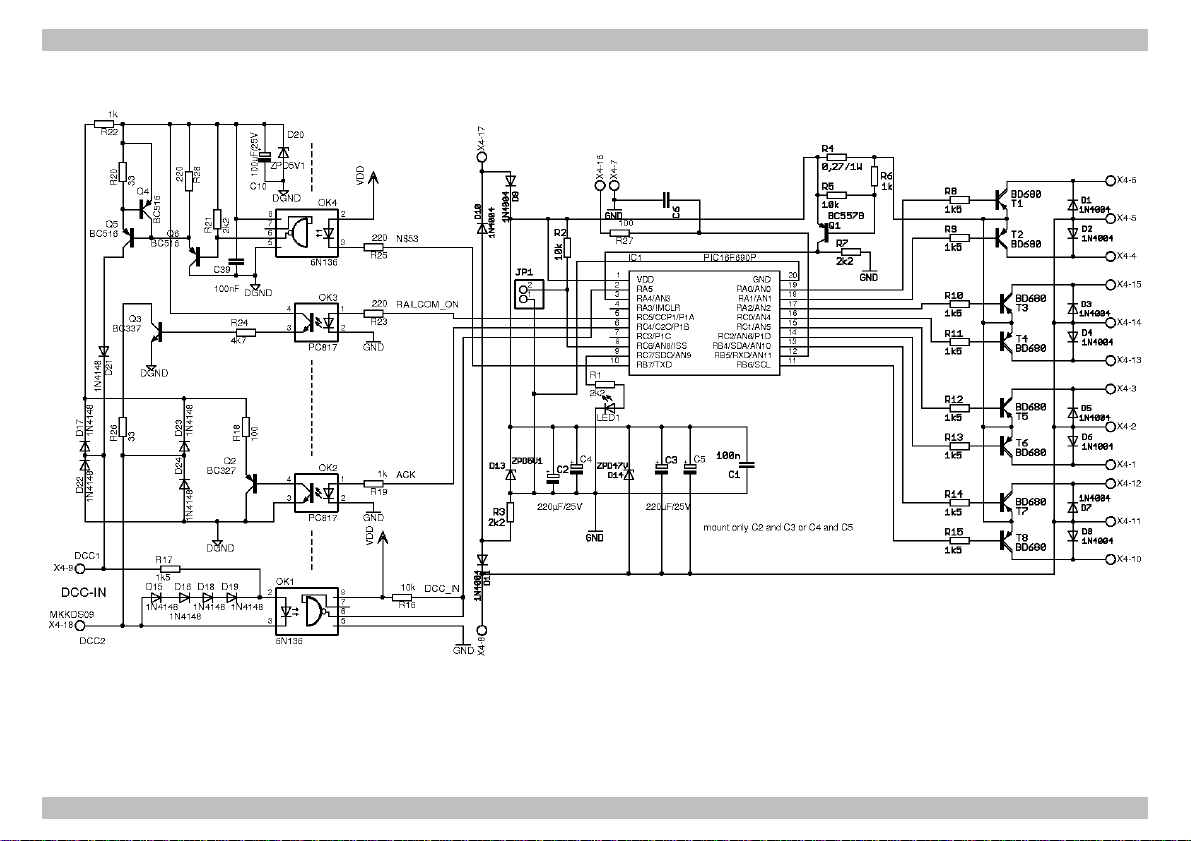

WD-34: Schaltplan - Circuit diagram - Schéma de principe - Schakelschema
Seite - Page - Page - Pagina IV Seite - Page - Page - Pagina IV
n
n
n
Aktuelle Informationen und Tipps:
Information and tips:
Informations et conseils:
Actuele informatie en tips:
http://www.tams-online.de
Garantie und Service:
Warranty and service:
Garantie et service:
Garantie en service:
Tams Elektronik GmbH
Rupsteinstraße 10
D-30625 Hannover
fon: +49 (0)511 / 55 60 60
fax: +49 (0)511 / 55 61 61
e-mail: modellbahn@tams-online.de
n
n
n
n
n
n
n
n
n
n
n
n
n
Loading...
