Servo aansturing
SAS
Artikel-Nr. 55-010x5 | Art. 55-010x6 | Art. 55-010x7
Voor alle bouwkits en
kant en klare bouwstenen
uit de SAS-Serie
tams elektronik
n n n
tams elektronik
Nederlands SAS-modules
Inhoudsopgave
1. Starten.......................................................................................3
2. Veiligheidsvoorschriften...............................................................5
3. Goed en degelijk solderen............................................................7
4. Werking......................................................................................9
5. Technische gegevens.................................................................14
6. Het bouwen van de bouwset......................................................15
7. De SAS aansluiten.....................................................................25
7.1. INFO: Servo-aansluitingen.................................................25
7.2. De SAS aansluiten.............................................................26
7.3. Aansluiten op een wisseldecoder........................................30
8. De Servo aansturing programmeren...........................................32
9. Checklist voor storingen.............................................................34
10. Garantieverklaring.....................................................................36
11. EU-conformiteitsverklaring.........................................................37
12. Verklaringen bij AEEA-richtlijn....................................................37
© 09/2016 Tams Elektronik GmbH
Alle rechten voorbehouden. Niets uit deze publicatie mag worden
vermenig-vuldigd opgeslagen of openbaar gemaakt, zonder
voorafgaande schriftelijke toestemming van Tams Elektronik GmbH.
Technische wijzigingen voorbehouden.
Pagina 2
tams elektronik
!
SAS-modules Nederlands
1. Starten
Hoe deze handleiding u verder helpt
Deze handleiding helpt u stap voor stap bij het veilig en doelgericht
bouwen van de bouwset en bij het inbouwen en het in bedrijf nemen
van de kant en klare schakeling. Voor u met de bouw van de bouwset
resp. het in bedrijf stellen begint, raden wij u aan deze handleiding
geheel te lezen, in het bijzonder de veiligheidsvoorschriften en het
hoofdstuk over mogelijke fouten en hun oplossingen. U weet dan, waar
u op moet letten om fouten, die vaak alleen met veel inspanning weer
te verhelpen zijn, te vermijden.
Bewaar deze handleiding zorgvuldig, opdat u later bij eventuele
storingen de werking weer kunt herstellen. Indien u de bouwset of de
schakeling aan een ander doorgeeft, geef dan ook de handleiding door.
Gebruiksvoorschriften
De servo aansturing SAS is geschikt om volgens deze voorschriften te
worden gebruikt in de modelbouw en in een modelspoorweg. Ieder
ander gebruik is niet toegestaan, hierdoor verloopt de garantie
overeenkomst.
De SAS is niet geschikt om door kinderen onder de 14 jaar te worden
gebouwd en/of ingebouwd.
Bij de gebruiksvoorschriften behoort ook het lezen, begrijpen en volgen
van deze handleiding.
Let op:
De SAS bevat onderdelen (b.v. geïntegreerde schakelingen) die
gevoelig zijn voor statische elektriciteit. Raak daarom de onderdelen
niet aan voordat u zichzelf heeft ontladen. Het is meestal voldoende
om b.v. de radiator even aan te raken.
Pagina 3
tams elektronik
Nederlands SAS-modules
Inhoud controleren
Controleer na het uitpakken of alles compleet is:
een bouwset, bestaande uit de in de stuklijst opgenomen onderdelen
en een print of
een kant en klare schakeling of
een kant en klare schakeling in behuizing,
drie drukknoppen (2 x rood, 1 x zwart),
een handleiding.
Een servo wordt niet bijgeleverd.
Benodigde materialen
Voor het bouwen van de bouwset heeft u het volgende nodig:
een soldeerbout (hoogstens 30 Watt) met dunne stift en een
soldeerstandaard of een regelbaar soldeerstation,
een doekje, spons of siliconendoek,
een hittebestendige ondergrond,
een kleine zijkniptang en een isolatietang,
indien nodig, een pincet en een platte bektang,
elektronica-soldeertin (liefst 0,5 mm. doorsnede).
Voor het aansluiten van de schakeling heeft u een lintkabel nodig.
Aanbevolen doorsnede: > 0,14 mm² voor alle aansluitingen.
Wanneer u de SAS via een digitale wisseldecoder wilt aansturen, heeft
u een of twee relais nodig (al naar gelang de SAS versie) Hfst. 4.
Pagina 4
tams elektronik
SAS-modules Nederlands
2. Veiligheidsvoorschriften
Mechanische gevaren
Afgeknipte draden en uiteinden kunnen scherpe punten hebben, die bij
onvoorzichtig vastpakken huidverwondingen kunnen opleveren. Pas
daarom op voor scherpe punten bij het vastpakken.
Zichtbare beschadigingen van onderdelen kunnen tot niet calculeerbare
gevaren leiden. Bouw beschadigde onderdelen niet in, maar verwijder
deze zoals voorgeschreven en vervang ze door nieuwe.
Elektrische gevaren
Aanraken van onder spanning staande delen,
aanraken van geleidende delen, die in geval van fouten onder
spanning staan,
kortsluitingen en aansluiten aan een niet geschikte spanning,
ontoelaatbaar hoge luchtvochtigheid en vorming van condenswater
kan tot gevaarlijke lichaamsstromen leiden en daardoor
verwondingen aanrichten. Voorkom dit gevaar door de volgende
maatregelen te nemen:
Voer bedradingwerkzaamheden alleen uit in een spanningsloze
toestand.
Het bouwen en inbouwen kan alleen gedaan worden in gesloten,
schone en droge ruimtes. Vermijd in de werkomgeving vocht en
nattigheid.
Gebruik voor het apparaat alleen lage spanningen zoals aangegeven
in de technische gegevens. Gebruik daarvoor uitsluitend
goedgekeurde transformatoren.
Steek de netstekker van transformatoren en soldeerbouten /
soldeerstations alleen in goed geïnstalleerde wandcontactdozen.
Let bij het maken van elektrische verbindingen op de juiste
draaddoorsnede.
Pagina 5
tams elektronik
Nederlands SAS-modules
Na de vorming van condenswater dient u voor het werk tot 2 uur
acclimatiseringtijd in acht te nemen.
Gebruik bij reparatiewerkzaamheden uitsluiten originele reserve-
onderdelen.
Brandgevaar
Wanneer de hete soldeerpunt met brandbaar materiaal in contact komt
ontstaat een brandhaard. Deze kan een brand veroorzaken en daardoor
levensgevaarlijke verwondingen veroorzaken door verbranding en
rookvergiftiging. Steek de netstekker van de soldeerbout of het
soldeerstation alleen in het stopcontact gedurende de tijd die u voor
het solderen nodig heeft. Houdt de soldeerpunt nooit in de buurt van
brandbare materialen. Gebruik een goede soldeerbouthouder. Laat de
hete soldeerbout nooit zonder toezicht liggen.
Thermische gevaren
Wanneer per ongeluk de hete soldeerpunt met uw huid in aanraking
komt, of wanneer vloeibare soldeertin op de huid springt, bestaat het
gevaar van huidverbranding. Voorkom dit gevaar door:
bij uw werkzaamheden een hittebestendige onderlegger te
gebruiken,
de soldeerbout altijd op een goede soldeerbouthouder weg te
leggen,
bij het solderen op een juiste behandeling van de soldeerstift te
letten,
vloeibare soldeertin met een dikke vochtige lap of spons van de
soldeerstift af te strijken.
Omgevingsgevaren
Een te klein, ongeschikt werkoppervlak en beperkte
ruimteverhoudingen kunnen per ongeluk huidverbrandingen of brand
teweegbrengen. Voorkom dit gevaar door een toereikend, schoon
werkoppervlak in te richten met voldoende bewegingsvrijheid.
Pagina 6
tams elektronik
!
!
SAS-modules Nederlands
Andere gevaren
Kinderen kunnen uit onachtzaamheid of door een gemis aan
verantwoordelijkheidsgevoel alle hiervoor beschreven gevaren
veroorzaken. Om gevaar voor lijf en leden te voorkomen mogen kinderen
onder de 14 jaar bouwsets niet bouwen en bouwstenen niet inbouwen.
Let op:
Kleine kinderen kunnen zeer kleine onderdelen met scherpe
draadeinden inslikken. LEVENSGEVAARLIJK! Zorg er daarom voor dat
onderdelen niet in handen van kleine kinderen komen.
In scholen, opleidingsinstituten, hobby- en sociale werkplaatsen dient
de bouw, het inbouwen en het gebruik van bouwgroepen door
geschoold personeel te worden begeleid.
In industriële instellingen zijn de voor die bedrijfstak geldende
voorschriften voor het gebruik van elektrische componenten van
toepassing (NEN 1010).
3. Goed en degelijk solderen
Let op:
Bij ondeskundig solderen kan er brandgevaar optreden. Vermijd dit
gevaar: lees hoofdstuk Veiligheidsmaatregelen goed door en volg
de aanwijzingen op.
Gebruik een kleine soldeerbout van hoogstens 30 Watt of een
regelbaar soldeerstation.
Gebruik alleen elektronica-soldeertin met een vloeimiddel.
Gebruik bij het solderen van elektronische schakelingen nooit
soldeerwater of soldeervet. Deze bevatten zuren, die de onderdelen
en koperbanen kunnen beschadigen.
Pagina 7
tams elektronik
Nederlands SAS-modules
Steek de aansluitdraden van de onderdelen zonder druk uit te
voeren in de gaten van de print. Het onderdeel moet zo dicht
mogelijk tegen de print liggen.
Let bij het solderen van de onderdelen op de juiste poling.
Soldeer snel: door te lang solderen worden onderdelen beschadigd.
Ook heeft dit het loslaten van de soldeerogen en koperbanen als
gevolg.
Houd de soldeerstift zodanig op de soldeerplek, dat gelijktijdig het
soldeeroog en het onderdeel verhit worden. Voer gelijktijdig (niet te
veel) soldeertin toe. Zodra de soldeertin begint te vloeien haalt u het
weg. Dan wacht u nog een moment, totdat het achtergebleven
soldeertin goed is doorgelopen alvorens de soldeerstift van de
soldeerplek weg te halen.
Beweeg het zojuist gesoldeerde onderdeel gedurende 5 seconden
niet.
Voorwaarde voor een correcte soldeerplek en goed solderen is een
schone en niet geoxideerde soldeerstift. Strijk daarom voor elke
soldering het overtollige soldeertin en het vuil weg met een vochtige
spons, een dikke vochtige doek of een siliconendoek.
Knip na het solderen de aansluitdraden direct boven de soldeerplek
af met een zijkniptang.
Na het plaatsen controleert u de hele schakeling grondig op een
goede plaatsing en een juiste poling van alle onderdelen. Controleer
ook of niet per ongeluk printbanen met tin zijn overbrugd. Dit kan
niet alleen leiden tot een verkeerde werking, maar ook tot
beschadiging van deze onderdelen. U kunt overvloedig soldeertin
met een schone soldeerstift opnieuw vloeibaar maken. De tin vloeit
dan van de print naar de soldeerstift.
Pagina 8
tams elektronik
SAS-modules Nederlands
4. Werking
De SAS stuurt een modelbouwservo aan. Ze is dusdanig opgebouwd,
dat ze via toetsen aangestuurd wordt en aan de individuele eisen kan
worden aangepast. Hierdoor kunnen ook alle functies binnen analoge
modelspoorwegen worden gebruikt. De SAS kan via een digitale wissel(magneetartikel-) decoder worden aangestuurd en dus ook in digitale
modelspoorwegen worden geïntegreerd.

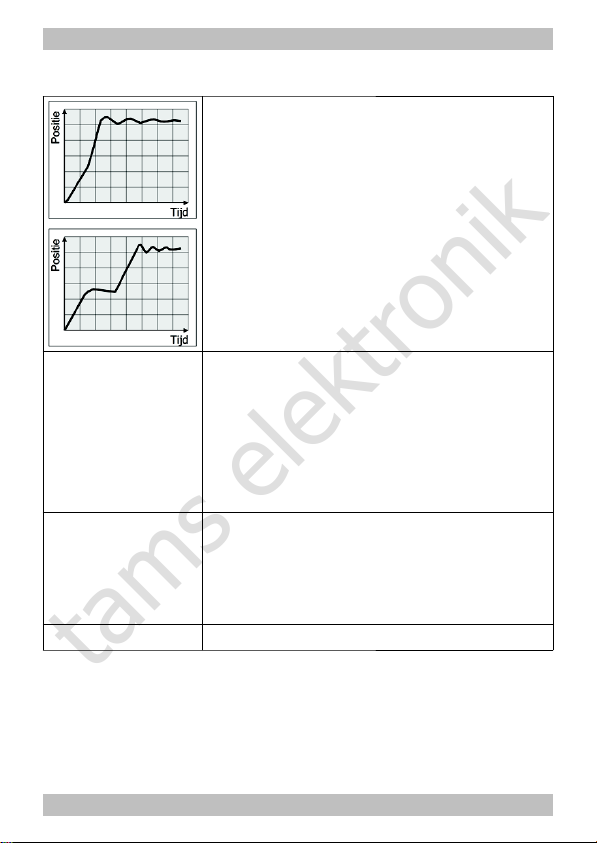

Aansturing van de servo‘s
De beweging van de servo’s wordt door een micro controller
aangestuurd. De verschillende SAS versies leveren voor de
verschillende doeleinden een telkens eigen beweging. Bij de versies
SAS-4 en SAS-5 staan telkens twee bewegingen ter beschikkingen.
De bewegingen worden via toetsen in werking gezet, die op de
schakelingangen van de print zijn aangesloten.

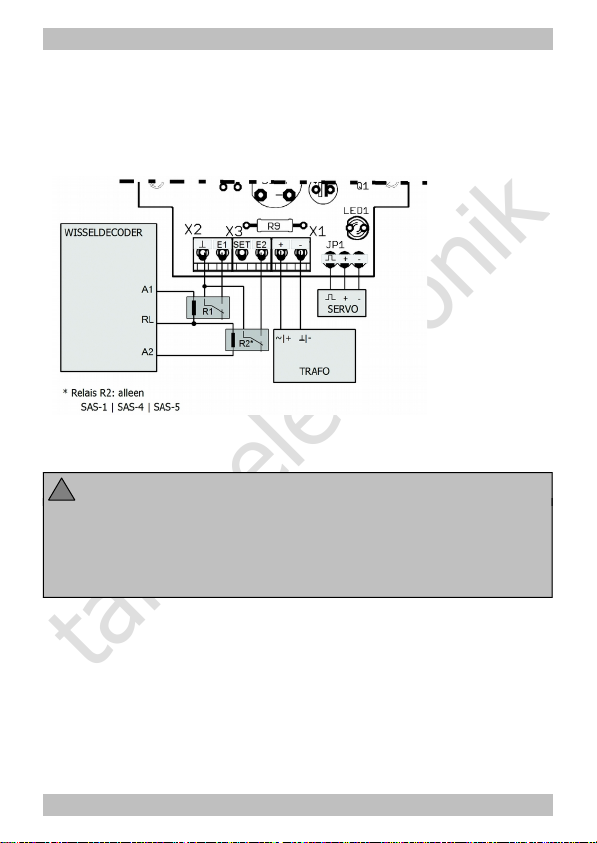

Aansturen met een digitale wisseldecoder
Om een servo aansturing in een digitale modelspoorbesturing in te
voegen, kan deze op een wissel- (magneetartikel-) decoder worden
aangesloten. Aanwijzing: wisseldecoders voor het aansturen van
wisselmotoren zijn niet geschikt voor het aansturen van de SAS.
Aan één ingang van de SAS wordt dan een wisseladres en wisselstand
toegewezen. In principe moet de verbinding tussen de
wisseldecoderuitgang en de ingang van de SAS worden gemaakt via
een relais om het digitale systeem los te koppelen van het analoge.
Bij het aansturen van de SAS via een digitale decoder kunnen parallel
aan de decoder ook drukknoppen worden geplaatst om zowel digitaal
als analoog te kunnen schakelen.
Pagina 9
tams elektronik
Nederlands SAS-modules
Instelmogelijkheden
De bewegingen kunnen individueel worden ingesteld. Met behulp van
de programmeertoetsen kan worden ingesteld:
begin- en eindpositie van de servo (binnen de grenzen van de
maximale draaibeweging van de servo),
draaisnelheid van de servo.
Servo aansturing SAS-1 "Lineair"
Lineaire beweging tussen de beide eindstanden
met een automatische halt bij het bereiken van
een eindpositie.
Constante snelheid.
Onderbreken van de beweging op elke positie is
altijd mogelijk.
Starten van de
beweging
Toets 1 Richting 1
Toets 2 Richting 2
Door het nog een keer indrukken van een toets
kan de beweging altijd op elke positie worden
onderbroken. Door het opnieuw indrukken van
een van de beide toetsen wordt de beweging in
richting 1 of 2 voortgezet.
Digitale aansturing Wisseldecoder
+ 2 mono stabiele relais (1xom, 12 V,
bv. art. nr. 84-61010-01)
Wisseladres bv. "Afbuigen" Richting 1
Wisseladres bv. "Rechtuit" Richting 2
Mogelijkheden Waterkranen, deuren
Pagina 10
tams elektronik
SAS-modules Nederlands
Servo aansturing SAS-2 en 3 "Wissels 1 en 2"
Lineaire beweging tussen de beide eindstanden
met een automatische halt bij het bereiken van
een eindpositie.
Constante snelheid.
Onderbreken van de beweging op elke positie is
niet mogelijk.
Starten van de
beweging
Door het indrukken van de toets wordt de
beweging in de telkens tegengestelde richting
gestart.
Puntstuk-polarisering De SAS-3 heeft drie extra printjes voor de
puntstuk polarisering,die op de SAS wordt
aangesloten.
Digitale aansturing Wisseldecoder
+ 1 mono stabiel relais (1xom, 12 V,
bv. art. nr. 84-61010-01)
Wisseladres bv. "Afbuigen"
starten van de beweging
Gebruik SAS-2: wissels zonder puntstukpolarisering.
SAS-3: wissels met puntstukpolarisering.
Waardoor bij het stellen van de wissel geen
kortsluiting optreedt, wordt door de extra print
HST (meegeleverd) eerst het puntstuk
stroomloos gemaakt, daarna schakelt de wissel
en dan weer het puntstuk.
Pagina 11
tams elektronik
Nederlands SAS-modules
Servo aansturing SAS-4 "Wippen"
Typische beweging van een kinderwip.
Variant 1: automatische halt na 20 keer.
Variant 2: eindloze herhaling van de beweging.
Starten van de
beweging
Toets 1 20-keer herhalen van de beweging,
daarna een automatische halt. Door het
nogmaals indrukken van toets 1 tijdens het
proces, wordt het complete proces (20 keer
herhalen) opnieuw gestart. Met toets 2 wordt
het proces gestopt.
Toets 2 eindloze herhaling van de beweging.
Proces stoppen met toets 2. Door het indrukken
van toets 1 tijdens het continu proces wordt een
20 maal herhalen van de beweging met een
automatische stop aan het einde van het proces
gestart.
Digitale aansturing Wisseldecoder
+ 2 mono stabiele relais (1xom, 12 V,
bv. art. nr. 84-61010-01)
Wisseladres bv. "Afbuigen" Variant 1
Wisseladres bv. "Rechtuit" Variant 2
Gebruik Kinderwip
Pagina 12
Loading...
