Nederlands RCA-1
Inhoudsopgave
1. Starten 30
2. Werking 32
3. Technische gegevens 32
4. De RCA-1 aansluiten 33
5. Programmeren 34
6. Gebruik 36
7. Checklist voor storingen 36
8. CE en garantie 37
Aanwijzing: RailCom® is de geregistreerde naam van de firma Lenz
Elektronik GmbH, Hüttenbergstraße 29, D-35398 Gießen. Om de
leesbaarheid van de tekst te behouden hebben we ervan afgezien
telkens hiernaar te verwijzen.
1. Starten
Inhoud controleren
Controleer na het uitpakken of alles compleet is:
§ een of vijf prints (al naar gelang de verpakking),
§ een of vijf jumpers voor het programmeren van het adres,
§ handleiding
Benodigde materialen
Voor het aansluiten van de RCA-1 heeft u lintkabel nodig. Aanbevolen
doorsnede:
§ > 0,10 mm² voor databus,
§ > 0,25 mm² voor alle overigen aansluitingen.
Pagina 30
RCA-1 Nederlands
Veiligheidsaanwijzingen
Het display RCA-1 is bedoeld voor, zoals in deze handleiding beschreven,
het tonen van RailCom-berichten, die door lokale RailCom-detectoren
worden uitgelezen, in digitale modelspoorwegen. Hij is niet bedoeld voor
gebruik door kinderen onder de 14 jaar. Ondeskundig gebruik en het
niet opvolgen van de aanwijzingen in deze handleiding kunnen tot
ernstige gevaren leiden. In het bijzonder elektrische gevaren, zoals:
§ aanraken van onder spanning staande delen,
§ aanraken van geleidende delen die bij fouten onder spanning staan,
§ kortsluitingen en aansluiten op niet toelaatbare spanningen,
§ ontoelaatbaar hoge luchtvochtigheid en vorming van condenswater
kunnen leiden tot gevaarlijke lichaamsstromen en daardoor tot
verwondingen.
Voorkom deze gevaren door de volgende maatregelen:
§ Doe bedradingswerkzaamheden altijd in spanningsloze toestand.
§ Plaats het apparaat alleen in gesloten schone en droge ruimtes.
Voorkom vochtigheid, natte plekken en sproeiwater in de omgeving.
§ Voed het apparaat alleen met lage spanning zoals is aangegeven bij
de technische gegevens. Gebruik daarvoor uitsluitend geteste en
toegestane transformatoren.
§ Steek de netstekker van transformatoren alleen in vakbekwaam
geïnstalleerde en beveiligde stopcontacten.
§ Let bij het maken van elektrische verbindingen op dat draaddikte
voldoende is.
§ Na de vorming van condenswater moet minimaal 2 uur gewacht
worden om de ruimte te laten drogen alvorens het apparaat in te
schakelen.
Pagina 31
Nederlands RCA-1
2. Werking
Terugmelding met RailCom
RailCom is een protocol voor bi-directionele datacommunicatie binnen digitale
modelspoorwegen, die in DCC-format worden aangestuurd. Hiermee is het
b.v. mogelijk de terugmelding van het adres en de CV-instellingen van de
RailCom-geschikte decoders naar de digitale centrale of naar speciale
ontvangerschakelingen (detectoren) te zenden. Om de RailComterugmelddata (de zogenaamde berichten) te kunnen doorgeven, moeten
speciale RailCom-boosters worden gebruikt, die openingen voor de overdracht
van de terugmelddata (de zogenaamde RailCom-cutouts) klaar zetten.
Werking
Het RailCom-display RCA-1 wordt verbonden met een lokale RailComdetector (b.v. RCD-1), die een gescheiden railstuk bewaakt. De detector
leest het adres, en zodra een overeenkomstige uitleesopdracht
verzonden is, de CV-waarde van de voertuigdecoder binnen het railstuk.
Deze data worden in het display van de RCA-1 weergegeven.
3. Technische gegevens
Dataformat DCC
Terugmeldprotocol RailCom
Voedingsspanning Wisselstroomtrafo 12 – 18 V
Stroomopname ca. 50 mA
Schutzart IP 00
Beschermwijze IP 00
Omgevingstemperatuur in bedrijf 0 - + 60° C
Omgevingstemperatuur in opslag -10 - + 80° C
Toegestane relatieve luchtvochtigheid max. 85 %
Afmetingen ca. 17,5 x 53,5 x 21,5 mm
Gewicht ca. 10 g
Pagina 32
RCA-1 Nederlands
X1.1
X1.2
X2.1
X2.2BA
+/~
-/~
4. De RCA-1 aansluiten
Aansluiten op een lokale detector
U kunt de RCA-1 of
§ direct met de detector verbinden, die de uitgelezen data moet
weergeven of
§ via een databus met de detector verbinden, waaraan nog meer
detectoren en displays zijn verbonden.
Let bij het aansluiten van de RCA-1 erop, dat u de aansluiting A van het
display met de aansluiting van A van de detector en de aansluiting B
met de aansluiting B verbindt.
Aansluiten op de spanningsbron
Als spanningsbron kunt u een wisselstroomtrafo van 12 – 18 V
gebruiken, die al op de modelspoorweg aanwezig is b.v. voor de
verlichting. In geen geval mag de RCA-1 op een trafo worden
aangesloten, die verbonden is met het digitaalsysteem, omdat dit tot
ernstige storingen kan leiden. Het is aan te raden een eigen trafo te
gebruiken als voeding voor de RailCom-weergave op de modelspoorweg.

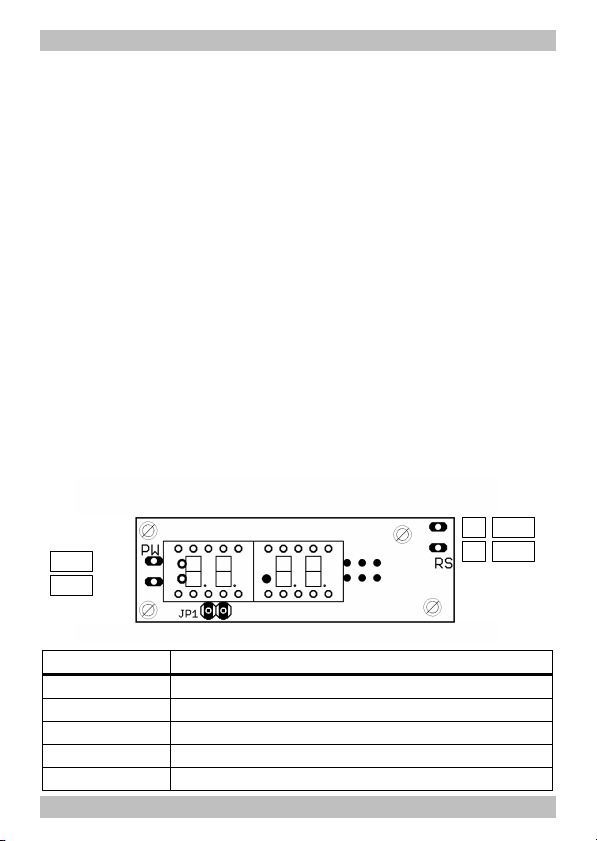

RCA-1 Aansliuiten op
JP1 Programmeeraansluiting
X1.1 Wisselspanningtrafo 12 – 18 V
X1.2 Wisselspanningtrafo 12 – 18 V
X2.1 Detector aansluiting A
X2.2 Detector aansluiting B
Pagina 33
Nederlands RCA-1
5. Programmeren
Doordat u een detector en het bijbehorend display (of bijbehorende
apparaten) een identiek adres tussen 1 en 24 geeft, wijst u de
apparaten aan elkaar toe. Daardoor is het mogelijk, meerdere
detectoren en displays op dezelfde databus aan te sluiten (en daarmee
de bedradingswerkzaamheden te minimaliseren) en altijd toewijzingen
te veranderen.
Op de RCA-1 programmeert u zowel het adres van het display als ook
dat van de bijbehorende detector.
De RCA-1 programmeren
Voor het programmeren van het adres van de RCA-1 gaat u als volgt te
werk:
§ voordat u de RCA-1 met de spanningsbron verbindt, overbrugt u de
beide pinnen van de programmeeraansluiting JP1, met de
bijgeleverde jumper.
§ Verbind nu de RCA-1 met de spanningsbron. De RCA-1 zendt zijn
adres en geeft kort "SE" en het ingestelde adres in het display
weer.
§ De RCA-1 gaat automatisch naar programmeren van het eigen
adres en toont in het display "Pr" en het actuele adres. U kunt nu
een ander adres instellen, door de overbrugging van de pinnen weg
te halen en weer te herstellen (dit gaat het eenvoudigste door de
jumper te verwijderen en weer te plaatsen). Bij iedere herhaling
van deze methode wordt het adres van de RCA-1 telkens met één
verhoogd.
§ Het actueel ingestelde adres wordt direct als adres door de RCA-1
overgenomen en hoeft niet extra te worden opgeslagen.
Pagina 34
RCA-1 Nederlands
Een bijbehorende detector programmeren
Voor het programmeren van het adres van een bijbehorende detector
gaat u als volgt te werk:
§ Verwijder de RCA-1 en de bijbehorende detector van de
spanningsbron.
§ Overbrug de beide pinnen van de programmeeraansluiting JP1 van
de RCA-1 en breng de bijbehorende detector in de
programmeermode.
§ Verbind eerst de detector met de spanningsbron en aansluitend de
RCA-1. Let erop, dat alleen de detector waaraan u een adres wilt
toewijzen met de RCA-1 / de spanningsbron is verbonden.
§ Direct nadat u de RCA-1 op de spanningsbron heeft aangesloten,
draagt de RCA-1 zijn adres over aan de detector en programmeert
daarmee de detector op hetzelfde adres. Tijdens het programmeren
toont het display "SE".
§ Verwijder nu de detector en de RCA-1 van de spanningsbron.
Verwijder dan de overbrugging van de beide pinnen van de
programmeeraansluiting JP1 van de RCA-1. Breng de detector weer
in de standaard bedrijfsmode.
Pagina 35
Nederlands RCA-1
!
6. Gebruik
In het display worden de data weergegeven, die de detector uitleest. In
principe worden geen voorafgaande nullen weergegeven. Begint de
weergave met een nul, dan wordt een adres tussen 10000 en 10239
uitgelezen.
Weergave Betekenis
---- Geen detector aangesloten/ toegwezen of geen
voertuigdecoder op het bewaakte railstuk.
---- / knippert Geen RailCom-cutout herkent. De RailCom-cutout
wordt door de booster ingesteld en is noodzakelijk
voor de terugmelding van data via RailCom. Daarom
moet de booster, waarmee u het betreffende railstuk
voedt, RailCom-geschikt zijn.
3 Decoderadres 3
0003 Decoderadres 10003
C88 Consistadres 88
c14 Waarde van een uitgelezen CV: 14. Wanneer de data
ontvangen worden, knippert de "c" tweemaal kort. De
uitgelezen waarde wordt ca. 5 seconden weergegeven
daarna verschijnt het decoderadres weer in het display.
7. Checklist voor storingen
§ Onderdelen worden heet en / of beginnen te roken.
Schakel het digitaalsysteem direct uit!!
Mogelijke oorzaak: Het display is beschadigd. à Voer een optische
controle uit en stuur het apparaat eventueel ter reparatie op.
§ In het display worden geen data weergegeven.
Mogelijke oorzaak: RCA-1 en detector zijn niet geprogrammeerd op
hetzelfde adres. à Programmeer de adressen van de beide
apparaten opnieuw. Let erop, dat tijdens het programmeren
Pagina 36
RCA-1 Nederlands
uitsluitend de te programmeren detector en het bijbehorende
display met elkaar zijn verbonden.
Mogelijke oorzaak: de aansluiting A van de RCA-1 is verbonden met
de aansluiting B van de detector (of omgekeerd). à Wissel op één
van beide apparaten de aanslutingen A en B om.
Mogelijke oorzaak: de booster aan het bewaakte railstuk is
uitgeschakeld of stelt geen RailCom-cutout ter beschikking.
à Controleer de booster.
Mogelijke oorzaak: De voertuigdecoder in het bewaakte railstuk
stuurt geen RailCom-bericht, b.v. omdat in de betreffende CV de
RailCom-functie is uitgeschakeld. à Controleer de voertuigdecoder.
Hotline: Bij problemen met uw bouwsteen kan onze Hotline u helpen
(adres op de laatste pagina).
8. CE en Garantie
Certificering (CE)
Het product werd overeenkomstig de Europese normen EN 55014-1 en
EN 61000-6-3 ontwikkelt en getest. Het product voldoet aan de EGRichtlijnen 2004/108/EG over elektromagnetische verdraagzaamheid en
heeft hiervoor het CE – certificaat.
Om de elektromagnetische verdraagzaamheid bij gebruik te
garanderen dient u de volgende voorzorgsmaatregelen in acht te
nemen:
§ Sluit de transformator alleen aan op een door een erkende
installateur geïnstalleerde en beveiligde wandcontactdoos.
§ Breng geen wijzigingen aan in de originele onderdelen en volg de
aanwijzingen, het schakelschema en print lay-out van deze
handleiding nauwkeurig op.
§ Gebruik bij reparatie alleen originele reserve onderdelen.
Pagina 37
Nederlands RCA-1
Garantiebepalingen
Op dit product geven wij 2 jaar garantie. De garantie omvat een gratis
reparatie van gebreken, die aantoonbaar terug te voeren zijn op
materiaal of fabricage onzerzijds. Wij garanderen het volledig
functioneren van de schakeling overeenkomstig de technische gegevens
bij uitgevoerde aansluiting en het voorgeschreven in bedrijf nemen en
gebruik volgens de handleiding.
Verdergaande aanspraken zijn uitgesloten. Wij zijn, buiten de normale
wetgeving, niet aansprakelijk voor schade of gevolgschade in
samenhang met deze producten. Wij behouden het recht van reparatie,
verbeteringen, reserve leveringen of teruggave van de koopprijs.
In de volgende situaties vervalt de garantie:
§ alsmede schade die is ontstaan door het niet opvolgen van de
handleiding,
§ bij verandering en reparatiepogingen aan de kant en klare
schakeling ,
§ bij eigenmachtige verandering van de schakeling,
§ tijdens de bouw ondeskundige opslag van de onderdelen en het los
bedraden van de onderdelen,
§ bij beschadigingen van de koperbanen en soldeerogen,
§ bij een verkeerde poling van de schakeling en de daaruit ontstane
gevolgschade,
§ bij schade door overbelasting van de schakeling,
§ bij het aansluiten van een verkeerde spanning of stroom,
§ bij schade door derden,
§ bij foutief bedienen of schade door een verkeerde behandeling of
misbruik,
§ bij schade door het aanraken van onderdelen voordat een statische
ontlading heeft plaatsgevonden.
Pagina 38
n
n
n
Aktuelle Informationen und Tipps:
Information and tips:
Informations et conseils:
Actuele informatie en tips:
http://www.tams-online.de
Garantie und Service:
Warranty and service:
Garantie et service:
Garantie en service:
Tams Elektronik GmbH
Rupsteinstraße 10
D-30625 Hannover
fon: +49 (0)511 / 55 60 60
fax: +49 (0)511 / 55 61 61
e-mail: modellbahn@tams-online.de
n
n
n
n
n
n
n
n
n
n
n
n
n
Loading...
