Handleiding
LKS-1
Artikel-Nr. 72-00045 | 72-00046
LED-constante stroombron

Nederlands LKS-1
Inhoudsopgave
1. Starten.......................................................................................3
2. Veiligheidsvoorschriften...............................................................4
3. Goed en degelijk solderen............................................................7
4. Werking......................................................................................8
5. Technische gegevens..................................................................9
6. Het bouwen van de bouwset......................................................10
7. De LKS-1 aansluiten..................................................................13
8. Checklist voor storingen.............................................................16
9. Garantieverklaring.....................................................................18
10. EU-conformiteitsverklaring.........................................................19
11. Verklaringen bij AEEA-richtlijn....................................................19
© 09/2016 Tams Elektronik GmbH
Alle rechten voorbehouden. Niets uit deze publicatie mag worden
vermenig-vuldigd opgeslagen of openbaar gemaakt, zonder
voorafgaande schriftelijke toestemming van Tams Elektronik GmbH.
Technische wijzigingen voorbehouden.
Pagina 2

LKS-1 Nederlands
1. Starten
Hoe deze handleiding u verder helpt
Deze handleiding helpt u stap voor stap bij het veilig en doelgericht
bouwen van de bouwset en bij het inbouwen en het in bedrijf nemen
van de kant en klare schakeling. Voor u met de bouw van de bouwset
resp. het in bedrijf stellen begint, raden wij u aan deze handleiding
geheel te lezen, in het bijzonder de veiligheidsvoorschriften en het
hoofdstuk over mogelijke fouten en hun oplossingen. U weet dan, waar
u op moet letten om fouten, die vaak alleen met veel inspanning weer
te verhelpen zijn, te vermijden.
Bewaar deze handleiding zorgvuldig, opdat u later bij eventuele
storingen de werking weer kunt herstellen. Indien u de bouwset of de
schakeling aan een ander doorgeeft, geef dan ook de handleiding door.
Gebruiksvoorschriften
De LED-constante stroombron LKS-1 is geschikt om volgens deze
voorschriften te worden gebruikt in de modelbouw, in´t bijzonder in
een modelspoorweg. Ieder ander gebruik is niet toegestaan, hierdoor
verloopt de garantie overeenkomst.
De LKS-1 is niet geschikt om door kinderen onder de 14 jaar te worden
gebouwd en/of ingebouwd.
Bij de gebruiksvoorschriften behoort ook het lezen, begrijpen en volgen
van deze handleiding.
Inhoud controleren
Controleer na het uitpakken of alles compleet is:
een bouwset LKS-1, bestaande uit de in de stuklijst opgenomen
onderdelen en een print of
een kant en klare schakeling LKS-1 en een diode 1N400x (x=2...7)
een CD (met handleiding en andere informatie).
Pagina 3

Nederlands LKS-1
Benodigde materialen
Voor het bouwen van de bouwset heeft u het volgende nodig:
een soldeerbout (hoogstens 30 Watt) met dunne stift en een
soldeerstandaard of een regeelaar soldeerstation,
een doekje, spons of siliconendoek,
een hittebestendige ondergrond,
een kleine zijkniptang en een isolatietang,
indien nodig, een pincet en een platte bektang,
elektronica-soldeertin (liefst 0,5 mm. doorsnede).
Voor het aansluiten van de schakeling heeft u lintkabel nodig.
Aanbevolen doorsnede: > 0,05 mm² voor alle aansluitingen.
2. Veiligheidsvoorschriften
Mechanische gevaren
Afgeknipte draden en uiteinden kunnen scherpe punten hebben, die bij
onvoorzichtig vastpakken huidverwondingen kunnen opleveren. Pas
daarom op voor scherpe punten bij het vastpakken.
Zichtbare beschadigingen van onderdelen kunnen tot niet calculeerbare
gevaren leiden. Bouw beschadigde onderdelen niet in, maar verwijder
deze zoals voorgeschreven en vervang ze door nieuwe.
Elektrische gevaren
Aanraken van onder spanning staande delen,
aanraken van geleidende delen, die in geval van fouten onder
spanning staan,
kortsluitingen en aansluiten aan een niet geschikte spanning,
ontoelaatbaar hoge luchtvochtigheid en vorming van condenswater
kan tot gevaarlijke lichaamsstromen leiden en daardoor verwondingen
aanrichten. Voorkom dit gevaar door de volgende maatregelen te nemen:
Pagina 4

LKS-1 Nederlands
Voer bedradingwerkzaamheden alleen uit in een spanningsloze toestand.
Het bouwen en inbouwen kan alleen gedaan worden in gesloten, schone
en droge ruimtes. Vermijd in de werkomgeving vocht en nattigheid.
Gebruik voor het apparaat alleen lage spanningen zoals aangegeven
in de technische gegevens. Gebruik daarvoor uitsluitend
goedgekeurde transformatoren.
Steek de netstekker van transformatoren en soldeerbouten /
soldeerstations alleen in goed geïnstalleerde wandcontactdozen.
Let bij het maken van elektrische verbindingen op de juiste
draaddoorsnede.
Na de vorming van condenswater dient u voor het werk tot 2 uur
acclimatiseringtijd in acht te nemen.
Gebruik bij reparatiewerkzaamheden uitsluiten originele reserve-
onderdelen.
Brandgevaar
Wanneer de hete soldeerpunt met brandbaar materiaal in contact komt
ontstaat een brandhaard. Deze kan een brand veroorzaken en daardoor
levensgevaarlijke verwondingen veroorzaken door verbranding en
rookvergiftiging. Steek de netstekker van de soldeerbout of het
soldeerstation alleen in het stopcontact gedurende de tijd die u voor
het solderen nodig heeft. Houdt de soldeerpunt nooit in de buurt van
brandbare materialen. Gebruik een goede soldeerbouthouder. Laat de
hete soldeerbout nooit zonder toezicht liggen.
Thermische gevaren
Wanneer per ongeluk de hete soldeerpunt met uw huid in aanraking
komt, of wanneer vloeibare soldeertin op de huid springt, bestaat het
gevaar van huidverbranding. Voorkom dit gevaar door:
bij uw werkzaamheden een hittebestendige onderlegger te
gebruiken,
Pagina 5

Nederlands LKS-1
de soldeerbout altijd op een goede soldeerbouthouder weg te
leggen,
bij het solderen op een juiste behandeling van de soldeerstift te
letten,
vloeibare soldeertin met een dikke vochtige lap of spons van de
soldeerstift af te strijken.
Omgevingsgevaren
Een te klein, ongeschikt werkoppervlak en beperkte
ruimteverhoudingen kunnen per ongeluk huidverbrandingen of brand
teweegbrengen. Voorkom dit gevaar door een toereikend, schoon
werkoppervlak in te richten met voldoende bewegingsvrijheid.
Andere gevaren
Kinderen kunnen uit onachtzaamheid of door een gemis aan
verantwoordelijkheidsgevoel alle hiervoor beschreven gevaren
veroorzaken. Om gevaar voor lijf en leden te voorkomen mogen kinderen
onder de 14 jaar bouwsets niet bouwen en bouwstenen niet inbouwen.
Let op:
Kleine kinderen kunnen zeer kleine onderdelen met scherpe
draadeinden inslikken. LEVENSGEVAARLIJK! Zorg er daarom voor dat
onderdelen niet in handen van kleine kinderen komen.
In scholen, opleidingsinstituten, hobby- en sociale werkplaatsen dient
de bouw, het inbouwen en het gebruik van bouwgroepen door
geschoold personeel te worden begeleid.
In industriële instellingen zijn de voor die bedrijfstak geldende
voorschriften voor het gebruik van elektrische componenten van
toepassing (NEN 1010).
Pagina 6

LKS-1 Nederlands
3. Goed en degelijk solderen
Let op:
Bij ondeskundig solderen kan er brandgevaar optreden. Vermijd dit
gevaar: lees hoofdstuk Veiligheidsmaatregelen goed door en volg
de aanwijzingen op.
Gebruik een kleine soldeerbout van hoogstens 30 Watt of een
regeelaar soldeerstation.
Gebruik alleen elektronica-soldeertin met een vloeimiddel.
Gebruik bij het solderen van elektronische schakelingen nooit
soldeerwater of soldeervet. Deze bevatten zuren, die de onderdelen
en koperbanen kunnen beschadigen.
Steek de aansluitdraden van de onderdelen zonder druk uit te
voeren in de gaten van de print. Het onderdeel moet zo dicht
mogelijk tegen de print liggen.
Let bij het solderen van de onderdelen op de juiste poling.
Soldeer snel: door te lang solderen worden onderdelen beschadigd.
Ook heeft dit het loslaten van de soldeerogen en koperbanen als
gevolg.
Houd de soldeerstift zodanig op de soldeerplek, dat gelijktijdig het
soldeeroog en het onderdeel verhit worden. Voer gelijktijdig (niet te
veel) soldeertin toe. Zodra de soldeertin begint te vloeien haalt u het
weg. Dan wacht u nog een moment, totdat het achtergebleven
soldeertin goed is doorgelopen alvorens de soldeerstift van de
soldeerplek weg te halen.
Beweeg het zojuist gesoldeerde onderdeel gedurende 5 seconden
niet.
Voorwaarde voor een correcte soldeerplek en goed solderen is een
schone en niet geoxideerde soldeerstift. Strijk daarom voor elke
Pagina 7

Nederlands LKS-1
soldering het overtollige soldeertin en het vuil weg met een vochtige
spons, een dikke vochtige doek of een siliconendoek.
Knip na het solderen de aansluitdraden direct boven de soldeerplek
af met een zijkniptang.
Na het plaatsen controleert u de hele schakeling grondig op een
goede plaatsing en een juiste poling van alle onderdelen. Controleer
ook of niet per ongeluk printbanen met tin zijn overbrugd. Dit kan
niet alleen leiden tot een verkeerde werking, maar ook tot
beschadiging van deze onderdelen. U kunt overvloedig soldeertin
met een schone soldeerstift opnieuw vloeibaar maken. De tin vloeit
dan van de print naar de soldeerstift.
4. Werking
LED's zijn uitstekend geschikt voor de verlichting van locs en wagons.
De ogenschijnlijk zo eenvoudige oplossing heeft desondanks bepaalde
moeilijkheden:
Op analoge modelbanen geven de LED's meer licht naarmate de
spanning verhoogd wordt (d.w.z. hoe sneller de loc rijdt).
Op digitale modelbanen doet zich dit probleem niet voor, omdat de
railspanning constant is. LED's met voorschakelweerstanden, welke
voor 18 V railspanning berekend zijn, schijnen echter bij
modelbanen, welke met 12 V verzorgd worden, te donker en bij 24 V
railspanning te fel.
Met de LED constante stroomverzorging LKS-1 worden deze problemen
opgelost. Een transistor draagt er zorg voor, dat tijdens gebruik een
constante stroom aanwezig is van ca. 25 mA. Daarom kunnen de LEDs
zonder voorschakelweerstand worden aangesloten. Zij lichten op,
bereiken de noodzakelijke min. spanning en blijven altijd even helder,
onafhankelijk van de aangelegde spanning. De min. spanning voor
witte en blauwe LEDs is ca. 4 V, andere kleuren LEDs ca. 3 V.
Pagina 8

LKS-1 Nederlands
5. Technische gegevens
Bedrijfsspanning analoge wissel- of gelijkspanning
of
digitaalspanning
Minimale spanning ca. 3 V (gele of rode LEDs) oder
4 V (witte of blauwe LEDs)
Maximale spanning 20 V wisselspanning of
24 V gelijkspanning
Stroom op de uitgang ca. 25 mA
Beschermwijze IP 00
Omgevingstemperatuur in bedrijf
Omgevingstemperatuur in opslag
0 ... +60 °C
-10 ... +80 °C
Toegestane relatieve
luchtvochtigheid
max. 85 %
Afmetingen van de print (ca.) 18 x 12 mm
Gewicht van de schakeling (ca.) 2,5 g
Pagina 9

Nederlands LKS-1
6. Het bouwen van de bouwset
Dit gedeelte kunt u overslaan indien u een kant en klare bouwsteen
heeft aangeschaft.
Voorbereiding
Leg de onderdelen gesorteerd voor u op de werkplek. De afzonderlijke
elektronische onderdelen hebben de volgende bijzonderheden, waar u
op moet letten om fouten bij het bouwen te voorkomen:
Weerstanden
Weerstanden "remmen" de stroom.
De waarde van weerstanden voor kleine vermogens wordt
door kleurringen weergegeven. Iedere kleur staat voor een
ander cijfer. Koolweerstanden hebben 4 kleurringen. De 4e
ring (hier tussen haakjes) geeft de tolerantie aan (goud =
5%).
220 rood - rood - bruin (goud)
470 geel - violet - bruin (gold)
Diode’s en Zenerdiode’s
Diode’s laten de stroom in slechts één richting door
(doorlaatrichting). Tegelijkertijd wordt de spanning met 0,3
t/m 0,8 V verlaagd. In de andere richting (sperrichting)
laat de diode geen stroom door, behalve als de
sperspanning wordt overschreden. Een overschrijding van
de sperspanning leidt nagenoeg altijd tot vernietiging van
de diode.
Zenerdiode’s worden voor de begrenzing van spanningen gebruikt. In
tegenstelling tot "normale" diode’s worden ze bij het overschrijden van
de sperspanning niet beschadigd.
De kenmerken van de diode zijn op de behuizing afgedrukt.
Pagina 10

LKS-1 Nederlands
Transistors
Transistors zijn stroomversterkers, die zwakke signalen in sterkere
omzetten. Er zijn diverse typen met verschillende behuizingen. Het type
van de transistoren is op de behuizing afgedrukt.
De kleine transistoren (b.v. BC-typen) hebben een half
cilindrische behuizing (SOT behuizing). De drie
aansluitingen van de bi-polaire transistoren (b.v. BC typen)
hebben een basis, emitter en collector (in schema’s
afgekort met de letters B, E, C).
Printbusjes
In de printbusjes kunnen de bekende 2,6 mm modelspoorstekkers
worden gestoken. Zij worden gebruikt om de verbinding met de
voedingsbron en de aansluitingen van de schakelingen te maken.
Fig. 1:
Printplan
Stuklijst
Zenerdiode D1 4,7 V
Diode D2 (externe aansluiting) 1N400x, x=2...7
Transistor Q1 BC547B
Weerstanden
R1 470
R2 220
Printbusjes GND, LED-, VCC
Pagina 11

Nederlands LKS-1
Bouwen
Ga volgens de navolgende lijst te werk. Soldeer eerst de onderdelen
aan de soldeerzijde en knip dan met een zijkniptang de uitstekende
draadeinden krap boven de soldering af. Let op de aanwijzingen voor
het solderen in hoofdstuk 3.
Let op: Diverse onderdelen moeten overeenkomstig hun poling
worden ingebouwd! Wanneer u deze onderdelen verkeerd om
soldeert, kunnen zij bij het in werking stellen beschadigd worden. In
het ergste geval kan de gehele schakeling stuk gaan. In elk geval is
het onderdeel zonder functie.
1. Printbusjes
2. Weerstanden Inbouwrichting willekeurig.
3.
Diode´s,
Zenerdiode´s
Let op de poling! De doorlaatrichting wordt
met een ring aangegeven. Op de printopdruk
is dit weergegeven.
4. Transistors
Let op de poling!
De doorsnede van de kleine transistoren (b.v.
BC typen) in een SOT behuizing worden op de
printplaat afgedrukt.
Een optische controle uitvoeren
Voer na het bouwen een optische controle uit en verwijder eventueel
aanwezige gebreken:
Verwijder alle losse delen zoals draadresten of tindruppels van de
print. Verwijder scherpe kanten of puntige draadeinden.
Controleer of dicht naast elkaar liggende soldeerplekken per ongeluk
met elkaar verbonden zijn. Kortsluitgevaar!
Controleer of alle delen juist gepoold zijn.
Wanneer alle problemen opgelost zijn gaat u verder met het volgende
punt.
Pagina 12

LKS-1 Nederlands
7. De LKS-1 aansluiten

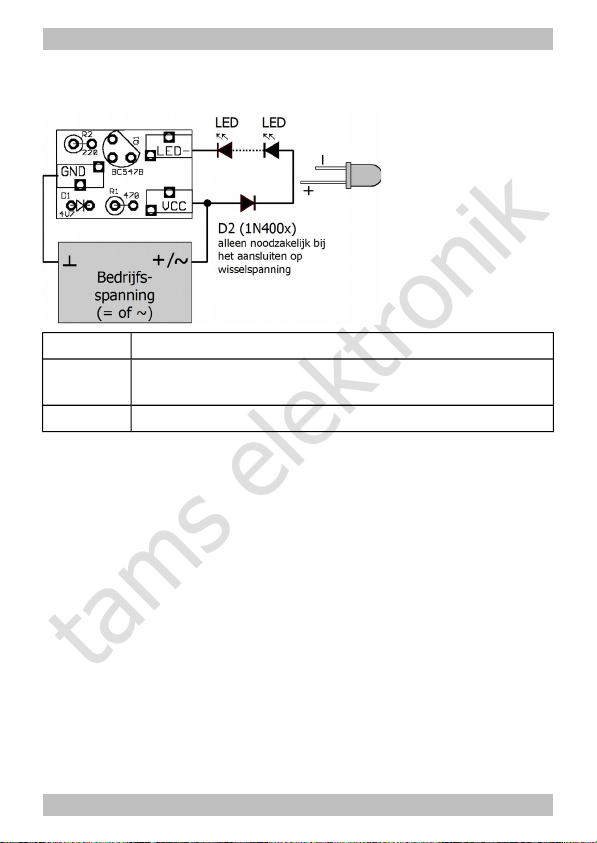

Fig. 2
Aansluitschema
GND Voedingsspanning. Bij gelijkspanning: Minpool
VCC
Voedingsspanning. Bij gelijkspanning: Pluspool
Anode (+)van de LED's
LED- Kathode (-) van de LED's
Aansluiten op een (analoge) wisselspanning
Wanneer de print wordt gevoed met een (analoge) wisselspanning, is
de polariteit van de aansluitingen niet belangrijk. De LED's lichten
onafhankelijk van de rijrichting op. Schakel de meegeleverde diode D2
in serie met de aangesloten LED's. De LED's kunnen anders na een
korte bedrijfstijd defect raken.
Aansluiten op een (analoge) gelijkspanning
Wanneer de print wordt gevoed met een (analoge) gelijkspanning moet
u op de polariteit letten. Verbindt de aansluiting "GND" met de minpool
en de aansluiting "VCC" met de pluspool van de voedingsspanning.
De LEDs lichten bij het aansluiten van een (analoge) gelijkspanning
alleen in één richting op. Wanneer ze in beide richtingen moeten
oplichten, moet een extra gelijkrichter (b.v. art.-nr. 83-19100-10, niet
bijgevoegd) volgens het schema worden ingebouwd.
Pagina 13

Nederlands LKS-1
Fig. 3
Aansluiten van een
gelijkrichter
Aansluiten op een decoderuitgang
Verbind aansluiting "GND" met de uitgang van de loc- of
functiedecoder, waarmee u de LED(s) wilt schakelen. Aansluiting "VCC"
wordt verbonden met de retourdraad van de functie-uitgang c.q. met
de retourleiding voor alle functies.
Als alternatief kan aansluint "VCC" worden verbonden met de massa
van het voertuig. Let er dan wel op in dit geval de LEDs bij het
aansturen van de decoder in Motorola-format gaan knipperen.
Info: Lichtdiode’s (LEDs)
Wanneer lichtdiode’s in doorlaatrichting worden gebruikt lichten ze op.
Ze zijn er in vele uitvoeringen (met betrekking tot de kleur, grootte,
vorm, lichtsterkte, max. stroom, en lichtspanning) verkrijgbaar. Bij LEDs
met draden is de langste draad meestal de anode (pluspool). Bij SMDdiodes is de kathode meestal gemerkt met een teken op het huis.
Bij lichtdiodes moet de stroomtoevoer altijd worden begrensd (b.v. door
het inbouwen van een voorschakelweerstand), daar deze anders na een
Pagina 14

LKS-1 Nederlands
korte gebruiksduur stuk gaat. De LKS-1 begrensd de stroom op de
uitgang tot 25 mA. Hierdoor is het mogelijk de LEDs direct aan te
sluiten.
Aansluiten van LEDs
Op een LKS-1 kunnen één LED of meerdere LEDs in serie direct (zonder
voorschakelweerstand) worden aangesloten. Het aantal LEDs, dat
maximaal op een print kan worden aangesloten is afhankelijk van de
hoogte van de voedingsspanning en de kleur van de LEDs.
Maximaal aantal van LEDs per print bij serieel aansluiten
Doorlaat
spanning
LEDs
*1
Nominale /
uitgangsspanning
trafo (=)
*2
Max.
aantal
LEDs
*3
Nominale /
uitgangsspanning
trafo (~)
*2
Max.
aantal
LEDs
*3
2 V 12 V / 12 V 5 12 V / ca. 17 V 7
4 V 12 V / 12 V 2 12 V / ca. 17 V 3
2 V 16 V / 16 V 7 16 V / ca. 22 V 10
4 V 16 V / 16 V 3 16 V / ca. 22 V 5
2 V 18 V / 18 V 8 18 V / ca. 25 V 11
4 V 18 V / 18 V 4 18 V / ca. 25 V 5
*1
De doorlaatspanning van witte en blauwe LEDs is ca. 4 V, die van de andere kleuren ca.
2 V.
*2
Nominale spanning en uitgangsspanning: De uitgangsspanning van een wisselspanningstrafo is ca. 1,4 maal de aangegeven nominale spanning. Bij gelijkstroomadapters komt de
uitgangspanning overeen met de nominale spanning.
*3
Toleranties en/of spanningsschommelingen leiden er vaak toe, dat in de praktijk de
bereikte uitgangsspanning niet aanwezig is. Het is daarom aan te bevelen, een LED minder
aan te sluiten dan theoretisch mogelijk.
Pagina 15

Nederlands LKS-1
8. Checklist voor storingen
Onderdelen worden heet en / of beginnen te roken.
Verbreek direct de verbinding met het net!!
Mogelijke oorzaak: Een of meerdere onderdelen zijn verkeerd
gesoldeerd. Wanneer u de schakeling zelf heeft gebouwd voer
dan een optische controle uit ( hoofdstuk 6.) en verwijder
eventuele fouten. Anders stuurt u de schakeling ter reparatie op.
De LED licht niet op / De LEDs lichten niet op.
Mogelijke oorzaak: De diode D2 is verkeerd om geplaatst. Verander de
inbouw richting.
Mogelijke oorzaak: De LED is verkeerd om geplaatst. Verander de
inbouw richting.
Mogelijke oorzaak: De aangesloten LED is defect. Controleer de LED.
Mogelijke oorzaak: De aansluiting naar de bedrijfsspanning is
onderbroken. à Controleer de aansluitingen.
De LED licht / De LEDs lichten alleen op in één rijrichting.
Mogelijke oorzaak: Bij de aansluiting op (analoge) gelijkspanning is
geen gelijkrichter voorgeschakeld. à Bouw een gelijkrichter in.
Pagina 16

LKS-1 Nederlands
Hotline
Bij problemen met uw bouwsteen kan onze Hotline u helpen (mailadres op de laatste pagina).
Reparaties: Een defecte bouwsteen kunt u voor reparatie naar ons
toezenden (adres op de laatste pagina). Schade die onder de garantie
valt wordt gratis gerepareerd. Bij schade, die niet onder de garantie
vallen, berekenen wij maximaal het verschil tussen de kant en klare
print en de bouwset volgens onze geldende prijslijst. Wij hebben het
recht, de reparatie van een bouwsteen te weigeren, wanneer deze
technisch of economisch niet mogelijk is.
Stuur een reparatiezending niet ongefrankeerd op. In een garantiegeval
vergoeden wij de verzendkosten tot de hoogte, die wij volgens onze
geldende prijslijst bij de levering van het product zouden moeten
berekenen. Bij reparaties, die niet onder de garantie vallen, draagt u de
kosten voor porto.
Pagina 17

Nederlands LKS-1
9. Garantieverklaring
Op dit product wordt twee jaar garantie gegeven vanaf de datum van
aankoop aan de eerste koper, met een maximum van drie jaar na de
productie van het product. De eerste koper is de gebruiker die als
eerste het product bij ons gekocht heeft, bij een winkelier of een ander,
juridisch gezien, persoon, die het product in het kader van zijn
zelfstandige beroep doorverkoopt of inbouwt. De garantie bestaat naast
de wettelijke garantiebepalingen, uit de afspraken die de gebruiker met
de verkoper is overeengekomen.
De garantie omvat een gratis reparatie van gebreken, die aantoonbaar
terug te voeren zijn op materiaal of fabricage onzerzijds. Bij bouwsets
aanvaarden wij de verantwoordelijkheid voor de volledigheid en staat
van de componenten, evenals de karakteristieke functies van de
onderdelen in ongebouwde toestand. Wij garanderen de naleving van
de technische gegevens wanneer de schakeling volgens de handleiding
is samengesteld en zoals is voorgeschreven in gebruik werd genomen.
Wij behouden het recht van reparatie, verbeteringen, reserve
leveringen of teruggave van de koopprijs. Verdergaande aanspraken
zijn uitgesloten. Vorderingen tot vergoeding van gevolgschade of
productaansprakelijkheid worden alleen naar wettelijke voorschriften
erkent.
Voor waarde voor de aansprakelijkheid op garantie is de naleving van
de handleiding. Aanspraken op garantie vervallen ook in de navolgende
gevallen:
bij eigenmachtige verandering van de schakeling,
bij reparatiepogingen aan de kant en klare schakeling,
bij schade door derden,
bij foutief bedienen of schade door een verkeerde behandeling of
misbruik.
Pagina 18

LKS-1 Nederlands
10. EU-conformiteitsverklaring
Dit product voldoet aan de hierna genoemde EG- Richtlijnen en
heeft hiervoor het CE – certificaat.
2004/108/EG inzake elektromagnetische compatibiliteit. Als basis
dienende normen : EN 55014-1 and EN 61000-6-3.
Om de elektromagnetische verdraagzaamheid bij gebruik te garanderen
dient u de volgende voorzorgsmaatregelen in acht te nemen:
Sluit de transformator alleen aan op een door een erkende
installateur geïnstalleerde en beveiligde wandcontactdoos.
Breng geen wijzigingen aan in de originele onderdelen en volg de
aanwijzingen, de aansluitplannen en print lay-out van deze
handleiding nauwkeurig op.
Gebruik bij reparatie alleen originele reserve onderdelen.
2011/65/EG betreffende beperking van het gebruik van bepaalde
gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS).
Als basis dienende norm: EN 50581.
11. Verklaringen bij AEEA-richtlijn
Dit product voldoet aan de EG-richtlijn 2012/19/EG
betreffende afgedankte elektrische en elektronische
apparatuur (AEEA).
Verwijder dit product niet via het huisvuil, maar via een onderneming
voor hergebruik.
Pagina 19

n
n
Actuele informatie en tips:
n
n
http://www.tams-online.de
n
n
n
Garantie en service:
n
n
Tams Elektronik GmbH
n
Fuhrberger Straße 4
DE-30625 Hannover
fon: +49 (0)511 / 55 60 60
fax: +49 (0)511 / 55 61 61
e-mail: modellbahn@tams-online.de
n
n
n
n
