tams elektronik
Mode d'emploi
Pour tous les kits et modules assemblés
de la série LC-NG
tams elektronik
n n n

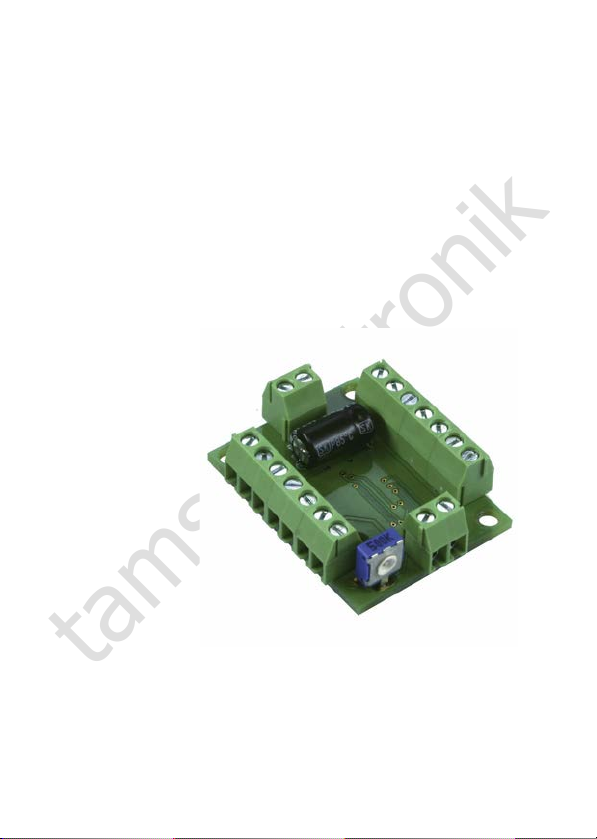

Modules LC
Next Generation
Numéros d'article 53-04015 à 53-04147
tams elektronik
Français Modules LC Next Generation
Sommaire
Partie A: Informations générales...................................5
1. Premier pas................................................................................5
2. Conseils concernant la sécurité....................................................9
3. Pour réussir vos soudures..........................................................11
4. Fonction...................................................................................13
5. Caractéristiques techniques........................................................15

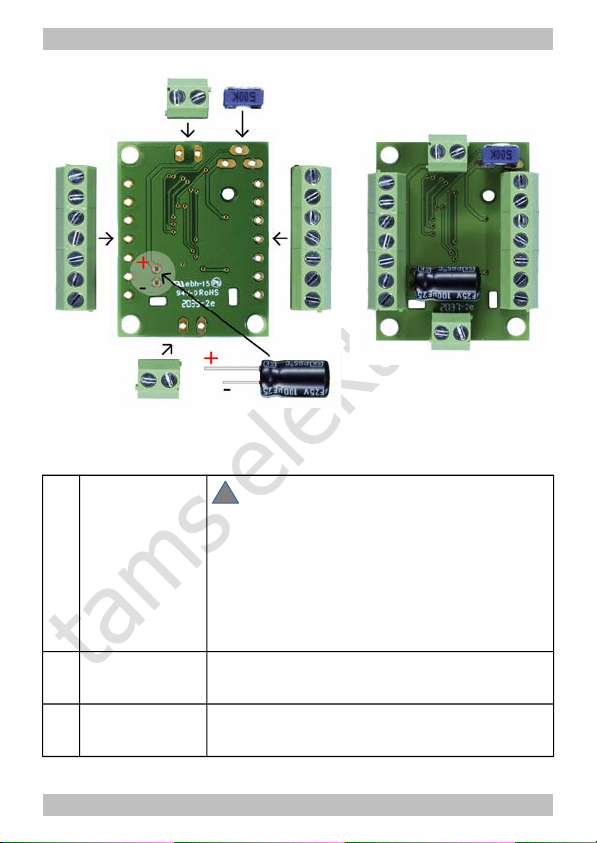

6. Assembler le prêt-à-monter........................................................16
7. Connexion des modules LC-NG...................................................19
7.1. Raccordement à l'alimentation électrique..........................20

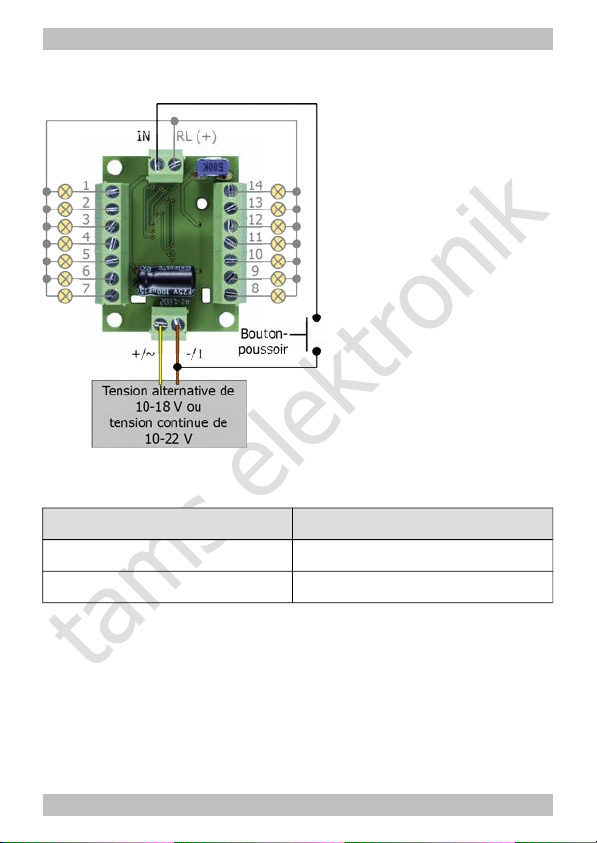

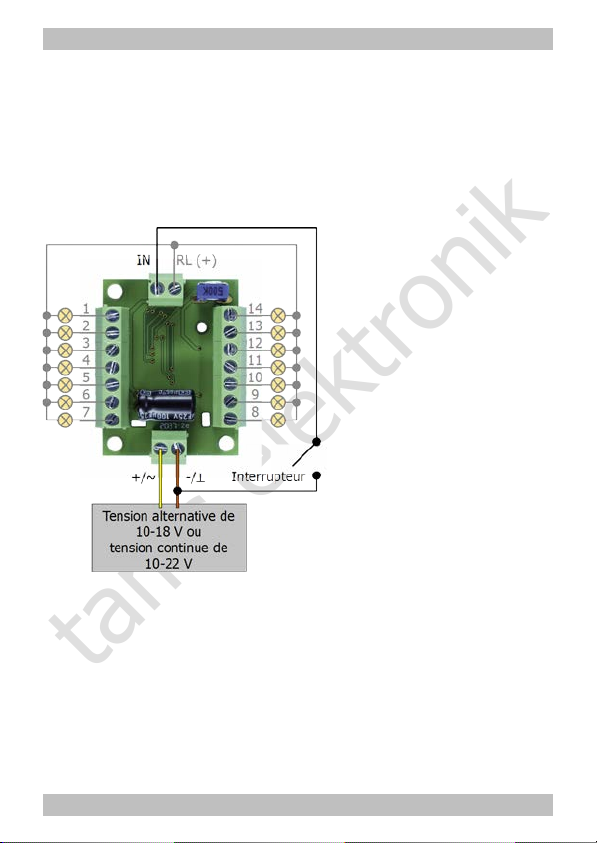

7.2. Connexion d'un interrupteur ou d'un bouton-poussoir........21

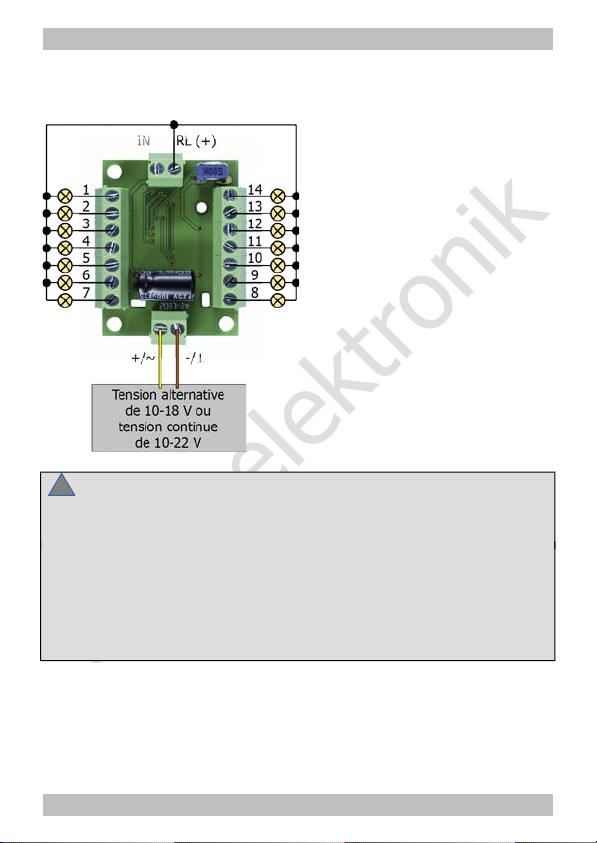

7.3. Connexion des lampes à incandescence............................24
7.4. Connecter les LED...........................................................25
7.5. Connexion d'un haut-parleur (LC-NG-05,-06,-08)..............30
7.6. Connexion d'un servo (LC-NG-07,-08,-10)........................32
7.7. Connexion des circuits de niveau inférieur........................33
7.8. Test de connexion...........................................................34
7.9. Configuration..................................................................35
8. Liste de contrôle pour le dépannage...........................................40
9. Déclaration de garantie..............................................................43
10. UE-Déclaration de conformité.....................................................44
11. Déclarations concernant la directive DEEE...................................44
Partie B: Versions LC-NG.............................................45
1. LC-NG-01 "Éclairage de la ville"..................................................45
1.1. Mode de fontionnement...................................................45
Page 2
tams elektronik
Modules LC Next Generation Français
1.2. Affectation des broches LC-NG-01....................................46
1.3. Connexion des modules en cascade LC-NG-01..................47
2. LC-NG-02 "Immeubles résidentiels"............................................50
2.1. Mode de fontionnement...................................................50
2.2. Affectation des broches LC-NG-02....................................52
2.3. Connexion des modules synchrones LC-NG-02..................53
2.4. Séquence maison 1 & 2...................................................55
2.5. Séquence maison 3 & 4...................................................57
3. LC-NG-03 "Immeubles de bureaux et commerciaux"....................60
3.1. Mode de fontionnement...................................................60
3.2. Affectation des broches LC-NG-03....................................62
4. LC-NG-04 "Eclairage des rues"...................................................63
4.1. Mode de fontionnement...................................................63
4.2. Affectation des broches LC-NG-4......................................64
5. LC-NG-05 "Circulation routière"..................................................65
5.1. Mode de fontionnement...................................................65
5.2. Affectation des broches LC-NG-05....................................67
6. LC-NG-06 "Véhicules d'urgence".................................................68
6.1. Mode de fontionnement...................................................68
6.2. Affectation des broches LC-NG-06 "Feux clignotants"........69
6.3. Affectation des broches LC-NG-06 "Flashs".......................70
7. LC-NG-07 "Chantier (routier)"....................................................71
7.1. Mode de fontionnement...................................................71
7.2. Affectation des broches LC-NG-07....................................72
8. LC-NG-08 "Station de pompiers".................................................73
8.1. Mode de fontionnement...................................................73
8.2. Affectation des broches LC-NG-08....................................74
8.3. Procédure.......................................................................75
9. LC-NG-09 "Gare ferroviaire".......................................................76
Page 3
tams elektronik
Français Modules LC Next Generation
9.1. Mode de fontionnement...................................................76
9.2. Affectation des broches LC-NG-09....................................77
10. LC-NG-10 "Atelier".....................................................................78
10.1. Mode de fontionnement...................................................78
10.2. Affectation des broches LC-NG-10....................................79
10.3. Procédure.......................................................................80
11. LC-NG-11 "Feux clignotants & bougies"......................................81
11.1. Mode de fontionnement...................................................81
11.2. Affectation des broches LC-NG-11....................................82
12. LC-NG-12 "Événements"............................................................83
12.1. Mode de fontionnement...................................................83
12.2. Affectation des broches LC-NG-12....................................84
13. LC-NG-13 "Guirlandes lumineuses".............................................85
13.1. Mode de fontionnement...................................................85
13.2. Affectation des broches LC-NG-13....................................86
14. LC-NG-14 "Éclairage des fêtes foraines"......................................89
14.1. Mode de fontionnement...................................................89
14.2. Affectation des broches LC-NG-14....................................90
Version 1.2 | 06/2021 | © Tams Elektronik GmbH
Tous droits réservés, notamment le droit de reproduction et de
distribution ainsi que de traduction. Les copies, reproductions et
modifications sous quelque forme que ce soit nécessitent l'autorisation
écrite de Tams Elektronik GmbH. Nous nous réservons le droit
d'apporter des modifications techniques.
Impression du mode d'emploi
Le formatage est optimisé pour l'impression recto-verso. Le format
standard des pages est DIN A6. Si vous préférez un affichage plus
grand, il est recommandé d'imprimer sur le format DIN A5.
Page 4
tams elektronik
!
Modules LC Next Generation Français
Partie A: Informations générales
1. Premier pas
Comment ce mode d'emploi peut vous aider
Ce mode d'emploi vous aide pas à pas lors de l'assemblage des kits et
de l'installation et de la mise en œuvre des modules assemblés. Avant
d'entreprendre l'assemblage du kit ou l'installation du module, lisez
l'intégralité de ce mode d'emploi et surtout les conseils de sécurité et le
paragraphe sur les erreurs possibles et leur élimination. Vous connaîtrez
ainsi la marche à suivre et éviterez des erreurs coûteuses à réparer.
Conservez soigneusement le mode d'emploi afin de pouvoir y recourir
en cas de panne ultérieure éventuelle. En cas de transmission à une
tierce personne du kit ou du module assemblé, remettez lui éteintsi le
mode d'emploi.
Du bon usage du matériel
Les modules LC-NG sont destinés à être utilisés dans le modélisme et
dans les systèmes ferroviaires miniatures conformément aux
dispositions du présent mode d'emploi. Toute autre utilisation est à
proscrire et entraîne la perte de la garantie.
Les modules LC-NG ne sont pas destinés à être assemblé ou installé par
des enfants de moins de 14 ans.
La lecture, la compréhension et le respect de ce mode d'emploi font
partis du bon usage de ce produit.
Veuillez noter que les modules LC-NG contiennent des circuits
intégrés (IC). Ceux-ci sont sensibles à la charge électrostatique. Ne
touchez donc pas ces composants avant de les avoir "déchargés". À
cette fin, il suffit par exemple de tenir un radiateur.
Page 5
tams elektronik
Français Modules LC Next Generation
Vérifier le contenu du paquet
Après le déballage, vérifiez le contenu du colis :
un kit composé de tous les composants énumérés dans la liste des
pièces (page 17) et d'une carte de circuit imprimé, ou
un module prêt à l'emploi ou
un module prêt à l'emploi avec boîtier ;
en outre, pour les modules LC-NG-01 and LC-NG-02 (à partir de la
version 06/2021 du logiciel) : une diode 1N400x, x = 2...7 .
Les lumières, les LED, les servos et les haut-parleurs qui peuvent être
connectés aux sorties des modules LC-NG, ainsi que tout autre
composant supplémentaire qui pourrait être nécessaire, ne sont pas
inclus dans la fourniture.
Pour assembler le kit, vous aurez besoin
un fer à souder avec contrôle de la température et une pointe fine et
un support de dépôt ou une station de soudage contrôlée
un grattoir, un chiffon ou une éponge
un coussin résistant à la chaleur
une petite paire de pinces coupantes latérales et une paire de pinces
à dénuder
si nécessaire, une pincette et une pince à becs plats
soudure électronique (de préférence de 0,5 à 0,8 mm de diamètre)
Pour l'alimentation électrique, vous avez besoin
un transformateur à courant alternatif d'une tension nominale de 10
à 18 volts ou
un bloc d'alimentation en courant continu avec une tension nominale
de 10 à 22 volts
Vous pouvez connecter plusieurs modules LC-NG ou d'autres
charges/circuits à un transformateur ou à un bloc d'alimentation. Pour
Page 6
tams elektronik
Modules LC Next Generation Français

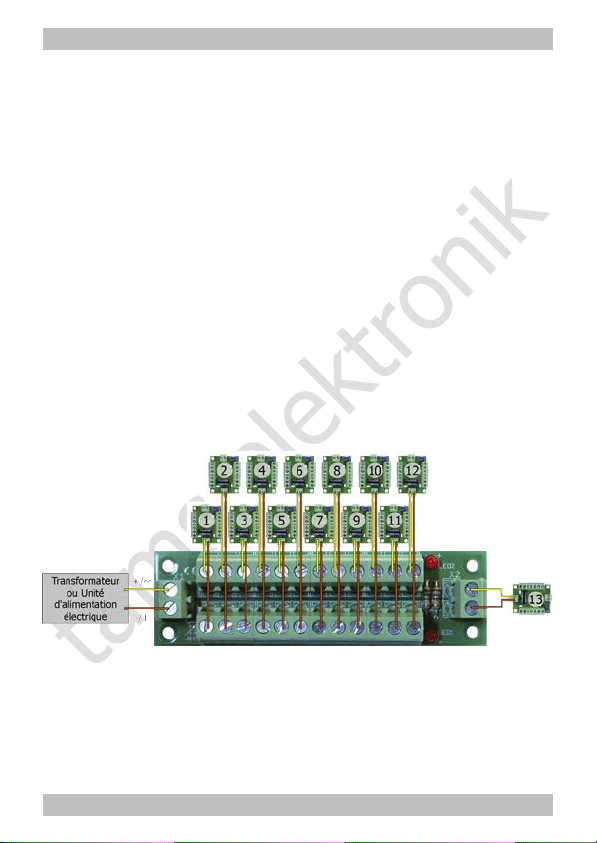

plus de clarté, l'utilisation d'un tableau de distribution est recommandée
(par exemple Power-Block article n° 72-00315 ou 72-00316).
Torons
Vous aurez besoin de fils toronnés pour connecter le module. Sections
transversales recommandées :
Connexions à l'alimentation électrique : > 0,14 mm².
Raccordement de boutons ou d'interrupteurs : > 0,04 mm².
Connexion des charges : en fonction de la charge
Interrupteurs ou boutons
Pour déclencher l'entrée de commutation, vous avez besoin des
éléments suivants, selon la version
un interrupteur (par exemple, art. n° 84-51510-02) ou
un bouton-poussoir (par exemple, art. n° 84-5212x-05)
Pour plus d'informations → Section 7.2
Connexion des circuits subordonnés
Vous devez connecter les circuits subordonnés par un relais et une
diode de protection si le courant du circuit et des charges connectées
est supérieur à 200 mA ou si une isolation galvanique est nécessaire,
c'est-à-dire si le circuit est connecté avec un type de courant différent
ou à un circuit différent. En plus du circuit, vous avez alors besoin
un relais (par exemple un relais monostable 1xUm / 3 A / 12 V,
article n° 84-61011-01),
une diode de protection 1N400x, x = 2...7 (par exemple, article n°
83-11200-10)
Page 7
tams elektronik
Français Modules LC Next Generation
Servo
Si vous voulez connecter un servo au module, vous avez besoin :
un servo
une alimentation en courant et en tension (par exemple, la carte
d'asservissement, article n° 70-05900-01)
ou un ensemble servo LC-NG, composé d'un servo, d'une carte servo
et d'une résistance 470 Ω (article n° 53-04321-01)
Note : Tous les modules ne disposent pas d'une sortie pour la connexion d'un servo.
Haut-parleur
Si vous voulez connecter un haut-parleur au module, vous devez :
un haut-parleur avec une impédance d'au moins 8 ohms. Note : Il
est recommandé d'utiliser un haut-parleur avec une impédance de :
32 ou 50 Ohm.
un starter de 1 mH (par exemple, article n° 84-30200-10)
deux résistances 220 Ω/0,25 W ou une résistance 470 Ω/1 W (par
exemple, article n° 84-11134-10)
un condensateur électrolytique 22 μF/25 V (par exemple, article n°
84-43123-10)
ou un ensemble de haut-parleurs LC-NG composé d'un haut-parleur
LSF-27M/SC, d'une capsule sonore, d'un starter 1 mH, de deux
résistances 220 Ω/0.25 W, d'un condensateur électrolytique
22 μF/25 V (article n° 53-04311-01)
Remarque : tous les modules ne disposent pas d'une sortie pour le branchement d'un hautparleur.
* Dans les versions précédentes du manuel, un condensateur électrolytique 220 µ/25 V a été
spécifié par erreur. En utilisant un condensateur électrolytique de cette valeur, la reproduction
sonore est très silencieuse.
Page 8
tams elektronik
Modules LC Next Generation Français
2. Conseils concernant la sécurité
Dangers mécaniques
Les câbles et autres composants coupés présentent des parties
tranchantes qui peuvent provoquer des coupures de la peau. Soyez
prudent en les prenant en main.
Des dégâts visibles sur des composants peuvent entraîner un danger
incalculable. N'utilisez pas des éléments endommagés, mais remplacezles par des composants neufs.
Dangers électriques
Toucher des parties sous tension,
toucher des parties susceptibles d'être sous tension,
courts-circuits et connexion à des tensions non autorisées,
humidité trop forte et condensation
peuvent provoquer une décharge électrique pouvant entraîner des
blessures. Evitez ces dangers en respectant les mesures suivantes :
Le câblage doit être fait hors tension.
Ne procédez à l'assemblage et à l'installation que dans des lieux
fermés, propres et secs. Evitez les atmosphères humides et les
projections d'eau.
N'alimentez les modules qu'avec des courants basse tension selon les
données techniques. Utilisez exclusivement des transformateurs
homologués.
Ne branchez les transformateurs et les fers à souder que dans des
prises homologuées.
Assurez-vous que la section des câbles électriques est suffisante.
En cas de condensation, attendez jusqu´à 2 heures avant de
poursuivre les travaux.
En cas de réparation, n'utilisez que des pièces d'origine.
Page 9
tams elektronik
!
Français Modules LC Next Generation
Danger d'incendie
La panne chaude du fer à souder entrant en contact avec un matériau
inflammable crée un risque d'incendie. L'incendie peut provoquer des
blessures ou la mort par brûlures ou asphyxie. Ne branchez au secteur
le fer à souder que durant le temps effectif de la soudure. Maintenez la
panne éloignée de tout matériau inflammable. Utilisez un support
adapté. Ne laissez jamais la panne chaude sans surveillance.
Danger thermique
Si par mégarde la panne chaude ou de la soudure entrait en contact
avec votre peau, cela peut provoquer des brûlures. Evitez cela en :
utilisant une surface de travail résistant à la chaleur,
posant le fer à souder sur un support adapté,
positionnant lors de la soudure la pointe de la panne avec précision,
nettoyant la panne avec une éponge humide.
Danger environnemental
Une surface de travail inadaptée et trop petite et un local trop étroit
peuvent entraîner des brûlures de la peau ou un incendie. Evitez cela
en utilisant une surface de travail suffisante et un espace de travail
adapté.
Autres dangers
Des enfants peuvent par inattention ou par irresponsabilité provoquer
les mises en péril décrites ci-dessus. En conséquence, des enfants de
moins de 14 ans ne doivent pas assembler les prêts-à-monter ni
installer les modules.
Attention :
Les enfants en bas âge peuvent avaler les petites pièces dont les
parties coupantes ou pointues peuvent mettre leur vie en danger ! Ne
laissez pas ces petites pièces à leur portée.
Page 10
tams elektronik
!
Modules LC Next Generation Français
Dans les écoles, les centres de formation et les ateliers associatifs,
l'assemblage et la mise en œuvre des modules doivent être surveillés
par du personnel qualifié et responsable.
Dans les ateliers professionnels, les règles de sécurité de la profession
doivent être respectées.
3. Pour réussir vos soudures
Rappelez-vous : Une soudure inadéquate peut provoquer des
dégâts par la chaleur voire l'incendie. Evitez ces dangers : lisez et
respectez les règles édictées dans le chapitre Conseils concernant la
sécurité de ce mode d'emploi.
Utilisez un fer à souder avec contrôle de la température, que vous
réglez à environ 300 °C.
N'utilisez que de la soudure électronique avec un flux.
N'utilisez jamais d'eau ou de graisse de soudure pour souder des
circuits électroniques. Ceux-ci contiennent un acide qui détruit les
composants et les chemins conducteurs.
Insérez les fils de connexion des composants le plus loin possible à
travers les trous de la carte sans utiliser de force. Le corps de la
composante doit être proche au-dessus du tableau.
Assurez-vous que la polarité des composants est correcte avant de
les souder.
Soudez rapidement : une soudure trop longue peut entraîner le
détachement de plaquettes ou de pistes, voire la destruction de
composants.
Tenez la pointe à souder sur le point de soudure de manière à ce
qu'elle touche le fil du composant et le tampon en même temps.
Ajoutez (pas trop) de soudure simultanément. Dès que la soudure
commence à couler, retirez-la du point de soudure. Attendez ensuite
Page 11
tams elektronik
Français Modules LC Next Generation
un moment que la soudure coule bien avant de retirer le fer à souder
de la brasure.
Ne déplacez pas le composant que vous venez de souder pendant
environ 5 secondes.
Une panne propre et non oxydée (sans écailles) est essentielle pour
une soudure parfaite et une bonne soudure. Par conséquent, avant
chaque soudure, essuyez l'excès de soudure et la saleté avec une
éponge humide, un chiffon épais humide ou un chiffon en silicone.
Après la soudure, coupez les fils de connexion directement au-dessus
du point de soudure avec un cutter latéral.
Après l'assemblage, vérifiez toujours chaque circuit à nouveau pour
vous assurer que tous les composants sont correctement insérés et
polarisés. Vérifiez également qu'aucune connexion ou voie n'a été
accidentellement pontée avec de l'étain. Cela peut entraîner non
seulement des dysfonctionnements mais éteintsi la destruction de
composants coûteux. Vous pouvez reliquéfier l'excédent de soudure
avec la panne à souder chaude propre. La soudure coule ensuite de
la planche à la pointe de la soudure.
Page 12
tams elektronik
Modules LC Next Generation Français
4. Fonction
Le module LC-NG est contrôlé par un microcontrôleur. Le programme,
qui est stocké dans le microcontrôleur,
contrôle les 14 sorties du module. La séquence et le timing du
programme diffèrent selon les différentes versions.
définit si et à quelles sorties des servos et/ou des haut-parleurs
peuvent être connectés.
définit l'effet de l'entrée de l'interrupteur et du potentiomètre de trim
sur la séquence du programme.
Sorties
Les éléments suivants peuvent être connectés aux 14 sorties
lumières ou LED (via des résistances en série)
d'autres circuits (éventuellement via un relais)
des servos et/ou des haut-parleurs dans certaines versions
Entrée de commutation
Selon la version et si l'entrée de commutation du module est connectée
à la terre ou non
le programme est lancé ou terminé ;
une action spéciale est déclenchée ;
l'une ou l'autre variante d'un programme est jouée.
Configuration
Avec plusieurs versions du module LC-NG, une configuration individuelle
est possible, par exemple la sélection d'une variante de programme. Le
réglage est mémorisé et ne peut pas être modifié pendant le
fonctionnement.
Page 13
tams elektronik
Français Modules LC Next Generation
Avec plusieurs versions du module LC-NG, d'autres réglages (par
exemple la vitesse de la séquence, la durée des péteintes entre les
répétitions) peuvent être effectués au niveau du potentiomètre de trim
pendant le fonctionnement.
Mode test
Si le potentiomètre de trim est réglé sur la butée gauche, le module LCNG passe en mode test lorsqu'il est mis en marche. Toutes les lampes
ou LED des sorties sont allumées les unes après les autres.
Versions
LC-NG-01 Éclairage de la ville → Section 1 page 45
LC-NG-02 Immeubles résidentiels → Section 2 page 50
LC-NG-03 Immeubles de bureaux et
commerciaux
→ Section 3 page 60
LC-NG-04 Eclairage des rues → Section 4 page 63
LC-NG-05 Circulation routière → Section 5page 65
LC-NG-06 Véhicules d'urgence → Section 6 page 68
LC-NG-07 Chantier (routier) → Section 7 page 71
LC-NG-08 Station de pompiers → Section 8 page 73
LC-NG-09 Gare ferroviaire → Section 9 page 76
LC-NG-10 Atelier → Section 10 page 78
LC-NG-11 Feux clignotants & bougies → Section 11 page 81
LC-NG-12 Événement → Section 12 page 83
LC-NG-13 Guirlandes lumineuses → Section 13 page 85
LC-NG-14 Éclairage des fêtes
foraines
→ Section 14 page 89
Page 14
tams elektronik
Modules LC Next Generation Français
5. Caractéristiques techniques
Tension d'alimentation 10 à 18 volts de tension
alternative ou
10 à 22 volts en tension continue
Consommation de courant (sans
les charges connectées) env. 40 mA
Courant total maximum 1.000 mA
Nombre de sorties 14
Max. Courant par sortie 200 mA
Nombre d'entrées de commutation 1
Classe de protection IP 00
Température ambiante
pendant le fonctionnement
pendant le stockage
0 ... +60 °C
-10 ... +80 °C
Humidité relative admissible max. 85 %
Dimensions
de la platine
avec boîtier
env. 37 x 28 mm
env. 39 x 31 x 13 mm
Poids
de l'assemblée
avec boîtier
env. 13 g
env. 15 g
Page 15
tams elektronik
Français Modules LC Next Generation
6. Assembler le prêt-à-monter
Vous pouvez sauter ce chapitre si vous avez acquis un module prêt à
l'emploi.
Préparation
Placez les composants triés devant vous sur le poste de travail. Les
différentes composantes présentent les particularités suivantes :
Condensateurs électrolytiques
Les condensateurs électrolytiques sont souvent utilisés
pour stocker l'énergie. Contrairement aux condensateurs
céramiques, ils sont polarisés. La valeur est imprimée sur
l'étui. Ils sont disponibles avec des tensions différentes.
L'utilisation d'un condensateur électrolytique avec une
résistance de tension supérieure à celle requise est
possible sans problème.
Potentiomètres
Les potentiomètres de trim (courts "pots de trim") sont des
résistances dont la valeur peut être modifiée et donc
adaptée aux besoins. Ils ont une petite fente au milieu,
dans laquelle on insère un petit tournevis pour ajuster la
valeur de la résistance. La valeur de résistance maximale
est imprimée sur le boîtier.
Borniers
Les borniers permettent une connexion des câbles sûre, sans soudage
et détachable à tout moment. Les terminaux modulaires sont conçus,
par exemple, comme des terminaux à une rangée avec 2 ou 3 pôles. Ils
peuvent être assemblés pour créer des connexions multipolaires. Le
câble est inséré dans la borne et imobilisé à l’aide de la vis de serrage.
Page 16
tams elektronik
Modules LC Next Generation Français

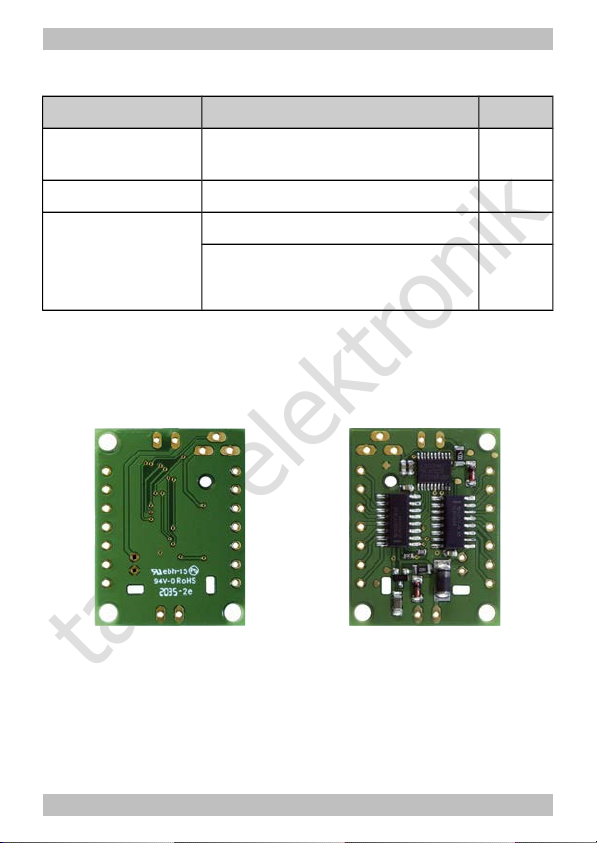

Liste des pièces
Composante Valeur Numéro
Condensateur
électrolytique
100 µF/25 V 1
Trim pot 500 K 1
Borniers 2 pôles, espacement 3,5 mm 2
7 pôles*, espacement 3,5 mm
* composé de deux pôles et
un terminal modulaire à 3 pôles
2
Assemblage
Le Light Computer LC-NG est monté sur le côté qui n'est pas équipé
de composants CMS. Les composants sont soudés sur le côté qui est
équipé de composants CMS.
Côté de l'assemblée Côté de la soudure
Procédez selon l'ordre de la liste suivante. Soudez d'abord les
composants du côté de la soudure et coupez les extrémités des fils en
saillie avec un coupe-page juste au-dessus du point de soudure.
Respectez les instructions de soudure de la section 3.
Page 17
tams elektronik
!
Français Modules LC Next Generation
Assemblage Module terminé
1. Condensateur
électrolytique
Faites attention à la polarité !
Si vous soudez les condensateurs
électrolytiques avec une mauvaise polarité, ils
seront détruits lors de la mise en service. Dans
le pire des cas, l'ensemble du module peut être
endommagé.
L'un des deux liens (le plus court) est marqué
d'un signe moins.
2. Trim pot La direction de montage est déterminée par la
disposition des trois connecteurs.
3. Borniers Branchez les bornes à 7 pôles ensemble avant
l'installation.
Page 18
tams elektronik
Modules LC Next Generation Français
Effectuer un contrôle visuel
Après l’assemblage, effectuez un contrôle visuel et corrigez les
éventuels défauts :
Débarrassez le module de déchets tels que les restes de câbles ou
gouttes de soudure. Eliminez les angles vifs ou pointes de câbles
qui dépassent.
Vérifiez que des soudures voisines ne sont pas en contact. Risque
de court-circuit !
Vérifiez la bonne polarité des pièces concernées.
Quand tous les défauts ont été corrigés, passez à l'étape suivante.
7. Connexion des modules LC-NG
Dans cette section, vous trouverez des informations qui s'appliquent à
tous les modules LC-NG. Veuillez également vous référer à la section de
la partie B des instructions, qui décrit les particularités de la version
respective, en particulier l'attribution des broches.
Page 19
tams elektronik
Français Modules LC Next Generation
7.1. Raccordement à l'alimentation électrique
Utilisez les éléments suivants comme alimentation électrique
un transformateur à courant alternatif d'une tension nominale de 10
à 18 volts ou
une alimentation en courant continu de 10 à 22 volts de tension
nominale.
Lorsque vous vous connectez à une tension continue, vous devez
toujours respecter la polarité. Lorsque vous vous connectez à un
transformateur CA, la polarité n'est pas importante au début. Si vous
connectez plusieurs modules LC-NG à un transformateur, vous devez
toujours affecter les connexions des modules aux connexions du
transformateur de la même manière.
Afin de garder une vue d'ensemble lors de la connexion de plusieurs
modules LC-NG à une alimentation électrique commune, l'utilisation
d'un tableau de distribution est recommandée.
Exemple : connexion de 13 modules LC-NG à un bloc de distribution Power-Block
(Article n° 72-00315 ou 72-00316)
Jusqu'à 13 circuits (ou autres charges) peuvent être connectés à un bloc d'alimentation. Si des
circuits ou des charges supplémentaires doivent être connectés à une source d'alimentation
commune, des Power-Blocks supplémentaires peuvent être montés en cascade.
Note sur l'illustration : Le tableau de distribution d'énergie est représenté agrandi 4 fois par
rapport aux modules LC-NG.
Page 20
tams elektronik
Modules LC Next Generation Français
7.2. Connexion d'un interrupteur ou d'un boutonpoussoir
La façon dont l'entrée du commutateur est utilisée dépend de la version
du module LC-NG.
Connexion d'un interrupteur
Pour connecter l'entrée de
l'interrupteur à la terre de
manière permanente,
vous pouvez installer un
interrupteur dans la ligne
d'alimentation de l'entrée
de l'interrupteur.
Les modules LC-NG pour lesquels un interrupteur doit être installé dans
la ligne d'alimentation à l'entrée afin de déclencher une action
spécifique sont :
Page 21
tams elektronik
Français Modules LC Next Generation
Version LC-NG Action
LC-NG-01 "Éclairage de la ville" Démarrer et arrêter la séquence
LC-NG-02 "Immeubles
résidentiels"
Passer d'une variante du
programme à une autre
(jusqu'à version 06/2021)
Démarrer et arrêter la
synchronisation et configuration*
(à partir de version 06/2021)
LC-NG-03 "Immeubles de
bureaux et commerciaux"
Allumer et éteindre les lumières des
unités 1 à 8
LC-NG-04 "Eclairage des rues" Allumer et éteindre les lanternes
Configuration*
LC-NG-05 "Circulation routière" Passer du fonctionnement normal
au jaune clignotant des feux de
signalisation | Configuration*
LC-NG-06 "Véhicules d'urgence" Démarrer et arrêter la séquence
Configuration*
LC-NG-08 "Station de pompiers" Configuration*
LC-NG-09 "Gare ferroviaire" Démarrer et arrêter la séquence
LC-NG-10 "Atelier" Lampes fluorescentes marche/arrêt
LC-NG-11 "Feux clignotants &
bougies"
Démarrer et arrêter la séquence
LC-NG-12 "Événement" Passer du mode normal au mode
spectacle
LC-NG-13 "Guirlandes
lumineuses "
Configuration*
LC-NG-14 "Éclairage des fêtes
foraines"
Configuration*
* Pendant la configuration du module, l'entrée du commutation doit être temporairement
connectée à la masse. La connexion d'un interrupteur pendant la configuration est utile, mais
pas nécessaire.
Page 22
tams elektronik
Modules LC Next Generation Français
Connexion d'un bouton poussoir
Pour relier brièvement
l'entrée de commutation à
la terre, vous pouvez
installer un bouton-poussoir
dans la ligne d'alimentation
de l'entrée de
commutation.
Les modules LC-NG pour lesquels l'entrée de commutation doit être
brièvement reliée à la terre afin de déclencher une action spécifique sont :
Version LC-NG Action
LC-NG-09 "Chantier (routier)" Déclenchement des servos
LC-NG-08 "Station de pompiers" Déclencher l'alarme
Page 23
tams elektronik
!
Français Modules LC Next Generation
7.3. Connexion des lampes à incandescence
Vous pouvez généralement
connecter deux ou trois
lampes à incandescence à
une sortie. Les lampes à
incandescence ne sont pas
polarisées. Connectez un
côté à la sortie et l'autre au
fil de retour.
Remarque : le courant maximal de 200 mA par sortie et de
1.000 mA pour l'ensemble du module ne doit pas être dépassé. Dans
ce cas, la sortie ou le module serait endommagé.
Il est donc essentiel de respecter le courant nominal (indiqué en mA)
sur le culot de la lampe ou sur l'emballage de l'ampoule. En outre,
vous devez tenir compte du fait que lorsque la lampe est allumée, le
courant peut être jusqu'à deux fois plus élevé que le courant nominal
spécifié.
Page 24
tams elektronik
!
Modules LC Next Generation Français
7.4. Connecter les LED
Vous pouvez connecter plusieurs LED en parallèle ou en série (en série)
à une sortie (voir les sections suivantes). La variante de raccordement
la plus appropriée dépend, entre autres, de la situation de l'installation.
Les LED sont polarisées. Connectez la cathode (-) à la sortie et l'anode
(+) au conducteur de retour. Dans les versions câblées, l'anode (+) a la
"patte" la plus longue, dans les versions CMS la cathode (-) est
marquée (par exemple coin biseauté, marquage de couleur).
Remarque : les diodes électroluminescentes doivent toujours
être connectées via une résistance en série, sinon elles seront
détruites lorsqu'elles seront allumées. Notes sur le choix d'une
résistance en série → "Connexion parallèle / série des LED".
Sortie 14:
Connexion en
série des
diodes électroluminescentes
Sortie 9:
Connexion
parallèle des
LED
Page 25
tams elektronik
!
Français Modules LC Next Generation
Connexion en parallèle des LED
Chaque LED doit être équipée d’une résistance de protection. Le
courant de sortie est obtenu par l’addition des consommations de
chaque LED.
La valeur du courant dépend de la valeur de la résistance de protection.
Plus cette valeur est grande, plus faible est le courant et plus grand est
le nombre de LED pouvant être connectées à une sortie. Toutefois, plus
la résistance est grande, plus faible est la luminosité de la LED.
Attention : le courant maximal de 200 mA par sortie ne doit pas
être dépassé sous peine d’endommager la sortie !
Exemples pour connexion en parallèle des LED:
Alimentation Résistance Courant par
LED
Nombre max.
de LED
par sortie
Transfo (~) | 12 V 1,5 kOhm 10 mA 20
Transfo (~) | 12 V 820 Ohm 20 mA 10
Transfo (~) | 15-16 V 2,2 kOhm 10 mA 20
Transfo (~) | 15-16 V 1 kOhm 20 mA 10
Transfo (~) | 18 V 2,7 kOhm 10 mA 20
Transfo (~) | 18 V 1,2 kOhm 20 mA 10
La formule suivante permet de calculer la résistance nécessaire :
résistance [en kOhm) = tension [en V] / intensité [en mA]
Remarque : La tension effective d’un transformateur courant alternatif et d’environ 1,4 fois la
tension nominal indiquée. Pour un transformateur-redresseur, la tension effective est égale à
la tension nominale.
Page 26
tams elektronik
Modules LC Next Generation Français
Connexion en série des LED
Les LED sont connectées à une sortie les unes derrière les autres et
protégées par une résistance. Le courant de passage est inversement
proportionnel à la valeur de la résistance. Et plus le courant est faible,
plus faible est la luminosité des LED.
Le nombre maximum de LED pouvant être connectées dépend du
courant nominal délivré par le transformateur et de la couleur des LED.
Exemples pour connexion en série des LED:
Tension
nominale du
transfo (~)*
1
Tension
efficace *1 ca.
Tension de passage
des LED*
2
Nombre max.
de LED*
3
par sortie
12 V 17 V 2 V 7
4 V 3
16 V 22 V 2 V 10
4 V 4
18 V 25 V 2 V 11
4 V 5
*1 Tension nominale et tension efficace : la tension effective d’un transformateur courant
alternatif et d’environ 1,4 fois la tension nominal indiquée. Pour un transformateur-redresseur,
la tension effective est égale à la tension nominale.
*2
La tension de passage des LED blanches et bleues est d’environ 4 V et de 2 V pour les
autres LED.
*3 Tolérances et/ou fluctuations de tension entraînent souvent que la tension effective n’est
pas atteinte en pratique. Il est donc recommandé de connecter une LED de moins que le
nombre théorique possible.
Calcul de la valeur de la résistance de protection :
RV [Ohm] = ( UB [V] – UF [V] x n
LED
) / (IF [mA] x 0,001)
U
B
= tension efficace| U
F
= tension de passage de la LED
n
LED
= nombre de LED | I
F
= courant pour une luminosité maximum.
Page 27
tams elektronik
Français Modules LC Next Generation
Exemple : connexion de 2 LED bleues et 3 rouges avec une
alimentation 18 V courant alternatif fourni par un transfo. Courant
souhaité : 20 mA:
RV = (25 V – 4 V x 2 – 2 V x 3) / (20 mA x 0,001) = 550 Ohm
La valeur standard la plus proche est une résistance de 560 Ohms. Une
résistance plus grande réduirait l’intensité du courant et donc la
luminosité des LED.
Conseil : connecter plusieurs LED à un module LC-NG
Si vous souhaitez connecter un grand nombre de LED à une sortie du
module LC-NG (par exemple pour les guirlandes lumineuses ou les
éclairages des fêtes foraines), il est préférable de les connecter comme
suit :
Connectez en série autant de LED que la tension de fonctionnement
disponible le permet. Si vous utilisez un transformateur de 18 V AC,
vous pouvez par exemple connecter en série 5 LED blanches ou bleues
ou 11 autres LED de couleur. Réduisez le courant en utilisant une
Page 28
Loading...
