Operating Procedures
Manuel D'Utilisation
Instrucciones de Manejo
High Productivity Binding
IMPORTANT
To quickly and easily confirm your warranty, register your new ProClick® ProntoTM at www.gbc.com
Visit GBC at www.gbc.com
COMMERCIAL PRODUCTS GROUP
712 W. Winthrop Avenue GBC Canada
Addison, IL 60101-4395 49 Railside Road
800-772-9281 Don Mills, ON M3A 183
www.gbc.com CANADA
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
AN ACCO BRANDS COMPANY
©2005 ACCO Brands Corporation. All rights reserved.
1
ProClick
English 1
Français 7
Español 11
®
Pronto
™™
™
™™
ENG
7708600 / Rev # 11/07/2005
Please read these instructions carefully and keep them in a safe place for future reference.
Lisez attentivement le présent manuel et conservez-le en lieu sûr pour pouvoir en disposer
F
ultérierement.
Lea detenidamente el el manual de instrucciones y consérvelo para futuras consultas.
E
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
2
ProClick
®
Pronto
™™
™
™™
ENG
1.0 Safety
1.1 Safety Messages
The safety of you and others is very important to GBC. Important
safety messages and information are contained within this manual
as well as on the machine itself. Please be certain to carefully read
and understand all of these before operating the machine.
The safety alert symbol precedes each safety message
in this Operating Instructions manual. This symbol indicates
a potential personal safety hazard that could hurt you or
others.
Pronto
™™
™
™™
The following pictorial is found on the ProClick
®
This safety message means that you could be seriously hurt or
killed if you open the product and expose yourself to hazardous
voltage. NEVER remove the machine’s outer cover. ALWAYS refer
service requirements to qualified GBC personnel.
1.3.2 Electrical Safeguards:
™™
™
The ProClick® Pronto
™™
must be connected to a supply voltage
corresponding to the electrical rating in the machine operating
instructions (also listed on the serial number label).
The socket-outlet shall be located near the equipment
and shall be easily accessible.
™™
™
Unplug the ProClick® Pronto
™™
before moving the machine or
whenever the machine is not in use for an extended period of
time.
The grounding plug is a safety feature and will only fit into the
proper grounding-type power outlet. If you are unable to insert
the plug into an outlet, contact a qualified electrician to have a
suitable outlet installed. Do not alter the plug on the end of the
cordset (if provided) of the ProClick® Pronto
™™
™
™™
. It has been
provided for your safety.
™™
™
Do not operate the ProClick® Pronto
™™
if the machine has a
damaged power supply cord or plug. Do not operate the
machine after any malfunction, if liquid has been spilled into the
machine, or if the machine has been damaged in any way.
Do not overload electrical outlets beyond their capacity. To do
so can result in fire or electrical shock.
1.4 Service
™™
™
Do not attempt to service your ProClick® Pronto
Contact an authorized GBC service representative for any
required repairs or major maintenance for your ProClick
™™
™
™™
Pronto
To contact a GBC service representative call:
Canada: 1-800-463-2545 US: 1-800-790-7787
™™
yourself.
®
This safety message means that you could be seriously hurt if
flamable dusters or cleaners are used on this product.
Do NOT use aerosol dusters or cleaners.
Do NOT spray anything into the product.
Foreign substances can be explosive.
1.2 Safety Symbols
I Power ON
O Power Off
“Bind” means to bind a book
“Set-Up” means to setup
“Punch” means to punch paper or covers.
1.3 Important Safeguards
™™
™
Use the ProClick® Pronto
paper and covers according to the indicated specifications.
1.3.1 General Safeguards:
Before operating the machine, make certain that the ProClick
™™
™
™™
Pronto
is placed on a secure, stable work area. This will
help to prevent the machine from falling and possibly causing
personal injury and damage.
Retain this Operating Instructions manual for later use.
CAUTION: In case of emergency, use the power
cord as a main disconnect device.
™™
only for its intended purpose of binding
WARNING: There are NO user-serviceable parts inside the
machine. You could be seriously hurt or killed if you open the
product and expose yourself to hazardous voltage.
1.5 Cleaning
™™
™
You may clean the exterior of the ProClick® Pronto
™™
using a soft,
damp cloth. Do not use detergents or solvents as damage to the
machine may occur.
1.6 FCC Note
FCC Class A Notice
Note: This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to part 15 of the FCC
rules. These limits are designed to provide reasonable protection
against harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful
interference to radio communications. Operation of this equipment
in a residential area is likely to cause harmful interference in which
®
case the user will be required to correct the interference at his own
expense.
Canada Class A Notice
This Class A digital apparatus complies with Canadian ICES-003.
CAUTION: CHANGES OR MODIFICATIONS NOT
EXPRESSLY APPROVED BY ACCO BRANDS
CORPORATION COULD VOID YOUR AUTHORITY TO
OPERATE THE EQUIPMENT
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
3
ProClick
®
Pronto
™™
™
™™
ENG

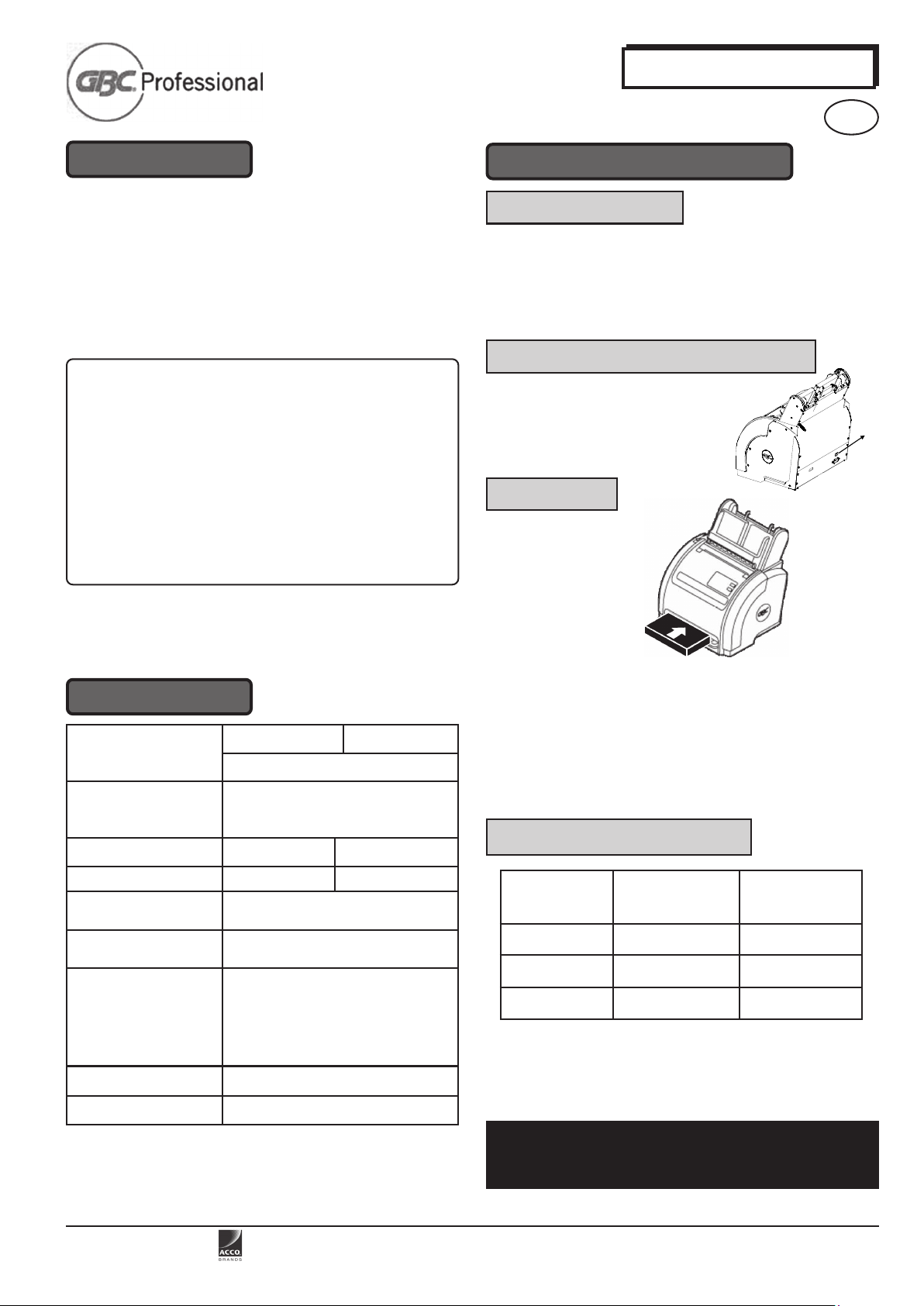

2.0 Introduction
The GBC ProClick
®
ruggedly built and light enough for use on any table or desk.
®
The ProClick
Pronto
several features designed to make the process of mechanical
binding as easy as 1-2-3 for the average office worker.
®
The ProClick
Pronto
professional binding.
®
The ProClick
Pronto
several unique design features:
The User Interface Panel guides the user through the binding
process with ease.
The ProClick
®
device that indicates to the user the spine size required just
by placing the document into the document sizer.
The ProClick
slide the spine cassette into the spine slot, ProClick
Pronto
®
™™
™
™™
will automatically feed the spine onto the document.
These instructions have been prepared to acquaint you with the
machine and its operation. Please read them carefully. Keep these
operating instructions for future reference.
™™
™
™™
Pronto
Pronto
Pronto
is designed for easy operation. It is
™™
™
™™
is a unique binding system that incorporates
™™
™
™™
is also an Ideal solution for quick and
™™
™
™™
is a unique binding system that incorporates
™™
™
™™
provides an electronic measuring
™™
™
™™
handles the spine for you. Simply
®
4.0 Operating Instructions
4.1 Assembly - Setup
™™
™
Unpack the ProClick® Pronto
table, desk or surface, capable of supporting 175 lbs. convenient
to a power outlet.
Attach the power cord and follow the instructions carefully to
operate your ProClick® Pronto
4.2 Powering the Machine
Power the machine with I/O Switch.
Machine will sound a “Beep” when
the power is turned on.
4.3 Punching
(Only for P3000 Model)
™™
and place on a secure, stable
™™
™
™™
.
(I/O)
3.0 Specification
P 3000 P 2000
Binder Paper Size Letter 11 x 8.5 inches
Binding Diameter Range
Up to 100 sheets or .400” (10mm)
Machine Weight 82.5 lbs (37.4kgs) 68.2 lbs (30.9kgs)
Packaged Weight 85.8 lbs (38.9kgs) 71.5 lbs (32.4kgs)
Dimensions 19” x 21” x 19”
W x H x D (480 mm) x (532 mm) x (488 mm)
Package Dimensions 26” x 26” x 28”
W x H x D (655 mm) x (655 mm) x (700 mm)
Electrical
Amps
Frequency
Voltage
Power
Agency approval cCSAus
Required Testing FCC
5/16”, 1/2”, 5/8”
maximum with largest element
2.5 A
60 Hz
115 V
220 Watts
751 Btu
Insert the document to be punched into punch tray, align
paper to the left of tray and press “PUNCH” button.
Note:
Maximum 15 sheets of 20lb bound can be punched at a time.
Do not attempt to punch more than 2 plastic covers at a time.
4.4 Sheet Capacity Guide
Approximate
Max. Sheet
Capacity
40 Small 5/16” (8mm)
70 Medium 1/2” (12mm)
100 Large 5/8” (16mm)
Sheet capacity is based on 20 lbs. (75 g/m
Spine Type
Spine Size
2
) bond paper
IMPORTANT
To quickly and easily confirm your warranty, register
your new ProClick
®
Pronto
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
™™
™
™™
at www.gbc.com
4
4.5 Binding
DISPLAY 1
Insert document into document sizer for the machine to
identify the document size as shown in Display 1.
The machine identifies the document in 3 different
sizes, “Small”, “Medium” and “Large”.
®
ProClick
In order to hide the spine seam of a completed document,
you must place the rear cover face to face on top of the
front cover before you insert the document into the “Bind”
sections as indicated in the above illustration.
Insert punched document into the binding slot (punched
side first)
Pronto
™™
™
™™
ENG
DISPLAY 2
Pronto
™™
™
™™
has measured the
Once the ProClick
document thickness, the display will indicate the correct
spine size to load into the machine. The example shown in
Display 2 indicates “Small” under “Insert correct
ProClick® spine size”.
The system will allow you to bind small documents with
larger spine sizes.
Insert the appropriate spine cassette into spine slot as
shown in Display 2.
®
DISPLAY 4
Press “BIND” to bind your document and remove the
document after you hear a BEEP.
Additional documents can be bound without resizing, if
binding books are of the same document size.
The ProClick® Pronto
stays idle for 2 minutes. You will need to resize your
document to continue.
™ ™
™
™ ™
will time out to the first step if it
4.6 Editing your document
™™
™
The ProClick® Pronto
can unbind the bound book for editing.
™™
has a special spine opener tool where you
To unbind a bound book, just insert the wedge of the spine opener
DISPLAY 3
tool into the loops of the ProClick® spine and pull forward in a sliding
action. This opens the ProClick® allowing you to edit the documents
and manually resecure the bind spine.
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
5
5.0 Troubleshooting
ProClick
®
Pronto
™™
™
™™
ENG
Problem
No Power, No Lights
No Power, No Lights, Unit Is Plugged In,
ON/OFF Switch is ON.
Empty Chip Tray When the chip tray is full (approximately 60 books) the User Interface will show the Icon
Removing a Jam
Remove Document
Open Cover
Flashing Error Display
“Remove Document” means:
Remove jammed document.
“Open Cover” means:
Pull Clear Safety Cover forward
(Machine is now disabled and cannot
operate until the safety cover have
been put back into their proper original
operating positions).
Verify unit is plugged in.
Check ON/OFF Switch.
Contact an Authorized GBC Technician for Service.
below indicating the tray is full and needs to be emptied.
Pull Tray out and empty tray
The machine will NOT operate without the chip tray securely in place
Slide Tray Up
Remove single spine,
Slide Tray down and close cover
If error display flashes on the User Interface, reboot the machine by turning the machine
off and turning it on.
If the machine still shows the same error flashing, call a service technician for
assistance.
Solution
Replace empty tray
“Slide Tray Up” means:
Lift paper deck from the center into the
locked/resting position by pulling the tray
upwards from the middle.
(Machine is now disabled and cannot
operate until the paper desk and safety
cover have been put back into their proper
original operating position).
“Remove single spine, Slide Tray down and
close cover” means:
Remove jammed Spine.
Lower paper desk back into the original
operating position.
Push Clear Safety Cover back into position.
The ProClick
ready to proceed.
®
Pronto
™™
™
™™
is now clear and
Not ready to bind
Machine does not resize
Power Cord has been lost
Wrong sequence of operation
The machine will detect all inputs (binding spine not in machine, document size not
measured, safety cover closed) before allowing binding to proceed.
If any of these are not in place, the machine will not bind and the user interface will
display the corresponding requirement for user action.
Make sure that there is no paper on the paper deck when inserting spine.
If the bind spine is smaller than the sized document, the machine will not bind.
If user interface display “Insert punched document into sizer”, the user will need to
resize the document in the document sizer.
Contact an Authorized GBC Technician to order replacement parts.
Please provide the machine model and serial number for reference.
If user inserts the document before inserting the spine cassette, the user interface will show
a “Remove document” error.
Remove the document and follow the instruction on the user interface.
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
6
1.0 Sécurité
1.1 Messages de sécurité
Votre sécurité et celle d’autrui tient une place importante chez GBC.
Des messages et des renseignements importants sont inclus dans
ce manuel ainsi que sur la machine. Assurez-vous de lire
attentivement tous ces messages avant d’opérer la machine.
Ce symbole de précaution précède chaque message de
sécurité dans le manuel d’entretien. Ce symbole indique
un danger de sécurité personnelle qui vous indique que
vous pourrez vous blesser.
®
ProClick
Ce message signifie que vous pourrez sérieusement vous blesser
ou vous tuer si vous ouvrez le produit en vous exposant à une
haute tension. Ne JAMAIS ôter la protection extérieure de la machine.
TOUJOURS confier l’entretien au personnel qualifié GBC.
™™
Pronto
™ T L’image suivante se trouve sur le
™™
®
ProClick
1.3.2 Garantie électriques:
Le ProClick® Pronto
en électricité selon la classification électrique du manuel
d’entretien (aussi mentionné sur l’étiquette du numéro de
série).
La prise devrait être située vers le matériel et devrait être
facilement accessible.
Débranchez le ProClick® Pronto
machine ou lorsque la machine ne fonctionne pas pendant
une longue période de temps.
La prise terre est un caractéristique de sécurité et ne sera
compatible qu’avec une sortie d’alimentation terre adéquate.
Si vous ne parvenez pas à insérer la prise dans une sortie,
contactez un électricien qualifié afin de faire installer une
sortie convenable. Ne pas modifer la prise située à
l’extrémité du cordon (si fournie) du ProClick® Pronto
Elle a été fournie pour votre sécurité.
Ne pas opérer le ProClick® Pronto
un cordon d’alimentation ou une prise abîmés. Ne pas opérer
la machine après tout dysfonctionnement,Si on a renversé
un liquide dans la machine, ou si la machine est endommagée.
Ne pas surcharger les sorties électriques au-delà de leur
capacité maximale. Ceci peut entraîner des incendies ou une
décharge.
™™
™ doit être connecté à une alimentation
™™
Pronto
™™
™ avant de déplacer la
™™
™™
™ si la machine possède
™™
™™
™.
™™
1.4 Entretien
Ne pas essayer d’entretenir vous-même votre ProClick
™™
Pronto
™. Contactez un représentant autorisé GBC pour toute
™™
réparation ou entretien majeur de votre ProClick® Pronto
Pour contacter un représentant GBC appeler:
Canada: 1-800-463-2545 US: 1-800-790-7787
®
F
™™
™
™™
™™
™
™™
Ce message de sécurité signifie que vous pouvez être
sérieusement blessé si des chiffons ou produits de nettoyage
inflammables sont utilisés sur ce produit.
Ne PAS utiliser de nettoyants ou de dépoussiérants en spray.
Ne PAS vaporiser des produits dans le relieur.
Les substances étrangères peuvent être explosives.
1.2 Symboles De Sûreté
I Marche
O Arrêt
“Bind” pour relier un livre
“Set-Up” pour installer
“Punch” indique la perforation de papier ou de couvertures.
1.3 Garanties importantes
N’utilisez le ProClick® Pronto
qui est de relier le papier et les couvertures selon les spécifications
indiquées.
1.3.1 Garantie générales:
Avant d’opérer la machine, assurez-vous que le ProClick
Conservez ce manuel d’entretien pour une consultation
™ ™
Pronto
™ est placé dans une zone de travail sûre et stable.
™ ™
Ceci empêchera la machine de tomber et d’engendrer blessures
et endommagements des personnes.
ultérieure.
AVERTISSEMENT: En cas d’urgence, utilisez le
cordon d’alimentation comme dispositif principal de
déconnection.
™™
™ uniquement pour l’usage indiqué
™™
®
AVERTISSEMENT: Il n’y a PAS de pièces à changer par
l’utilisateur à l’intérieur de la machine. Vous pourrez vous
blesser ou vous tuer si vous ouvrir le produit ou si vous
vous exposez à une tension dangereuse.
1.5 Nettoyage
Vous pouvez nettoyer la partie extérieure du ProClick
™™
Pronto
™ en utilisant un chiffon doux et humide. Ne pas utiliser
™™
de détergents ou de solvants pour éviter tout endommagement.
®
1.6 FCC Note
Avis FCC Classe A
Remarque: Ce matériel a été testé et satisfait aux limites d’un
dispositif numérique de Classe A, selon le paragraphe 15 des règles
FCC. Ces limites sont conçues pour fournir une protection
raisonnable contre une interférence dangereuse lorsqu’un
équipement est opéré dans un environnement commercial. Cet
équipement génère, utilise et peut radier une énergie de fréquence
radio et, si on l’installe pas en. suivant les consignes du manuel
d’entretien, peut engendrer des interférences dangereuses aux
communications radios. L’opération de cet équipement dans une
zone résidentielle va probablement provoquer des interférences
dangereuses qui nécessiteront à l’utilisateur de corriger
l’interférence à son insu.
Avis Classe A Canada
Cet appareil Classe A satisfait aux normes canadiennes ICES-003.
ATTENTION: LES CHANGEMENTS OU LES
MODIFICATIONS PAS EXPRESSÉMENT APPROUVÉS
PAR ACCO BRANDS CORPORATION ONT PU VIDER
VOTRE AUTORITÉ POUR ACTIONNER L'ÉQUIPEMENT
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
7
ProClick
®
Pronto
™™
™
™™
F
2.0 Introduction
Le GBC a conçu ProClick® Pronto
facilité. Il est solide et si léger qu’on peut l’utiliser sur toute table ou
bureau.
Le ProClick® Pronto
plusieurs caractéristiques désigner à rendre le procédé de la reliure
aussi facile que possible pour un travailleur de bureau ordinaire.
Le ProClick® Pronto
professionnelle et rapide.
Le ProClick
comprend plusieurs caractéristiques uniques de design:
Le panneau d’interface de l’utilisateur guide l’utilisateur à travers
le processus de reliure avec facilité.
Le ProClick
indique à l’utilisateur la taille de dos nécessaire en plaçant
simplement le document dans le mesureur de document.
Le ProClick
simplement la cassette du dos dans la fente, ProClick
™ ™
Pronto
™ alimentera automatiquement le dos sur les
™ ™
documents
Ces instructions ont été préparées de vous mettre au courant de
la machine et de son opération. Svp lu leur soigneusement.
Gardez ces consignes d’utilisation pour la future référence.
™™
™ est un système relieur unique qui regroupe
™™
™ ™
™ est également la solution idéale de reliure
™ ™
®
Pronto
™™
™ est un système unique de reliure qui
™™
®
™™
Pronto
™ fournit un dispositif de mesure qui
™™
®
™™
Pronto
™ gère le dos à votre place. Glissez
™™
™™
™ pour un fonctionnement
™™
®
4.0 Consignes d’opération
4.1 Assemblage - Réglage
Déballez ProClick® Pronto
bureau stable et sûr, ou toute autre surface capable de supporter
80kgs. A portée d’une prise de courant.
Fixez le cordon d’alimentation puis suivez les consignes
attentivement pour opérer votre ProClick® Pronto
4.2 Mettre en Marche la Machine
Allumez la machine avec un
interrupteur Marche/Arrêt
La machine émettra un "Bip" une
fois allumée.
4.3 Perforation
(Uniquement pour le
modèle P3000 l)
™™
™ et placez-le sur une table ou un
™™
™™
™.
™™
(I/O)
3.0 Spécification
P 3000 P 2000
Taille Papier à relier Lettre 22 x 17 cm
Gamme diamètre reliure
Poids machine 37.4kgs (82.5 lbs) 30.9kgs (68.2 lbs)
Poids emballage 38.9kgs (85.8 lbs) 32.4kgs (71.5 lbs)
Dimensions 47.5 cm x 52.5 cm x 47.5 cm
l x H x D (480 mm) x (532 mm) x (488 mm)
Dimensions emballage 65 cm x 65 cm x 65 cm
l x H x D (655 mm) x (655 mm) x (700 mm)
Electricité
Amp
Fréquence
Tension
Alimentat
Approbation de l’agence cCSAus
Test requis FCC
12.5/40 cm, 2.5/5 cm, 12.5/20 cm
Jusqu’à 100 feuilles ou (10mm)
maximum avec l’élément le plus large
2.5 A
60 Hz
115 V
220 Watts
751 Btu
Insérez le document à perforer dans le bac à perforation,
alignez le papier vers la gauche du bac puis appuyez sur
“PUNCH”.
Remarque:
Un maximum de 15 feuilles reliées de 9kg peuvent être
perforées à la fois.
Ne pas tenter de perforer plus de deux couvertures en
plastique à la fois.
4.4 Guide Contenance de feuille
Approximatif
Maximum
Capacité feuille
40 Petit (8mm)
70 Moyen (12mm)
100 Grand (16mm)
La contenance de feuilles est fondée sur 75 g/m2 de
papier bond.
Type dos
Taille dos
IMPORTANT
Confirmez à rapidement et facilement votre
garantie, enregistrez votre nouveau ProClick
Pronto
™™
™ www.gbc.com
™™
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
®
8
4.5 Reliure
ILLUSTRATION 1
Insérez un document dans le calibreur de documents pour
que la machine identifie la taille du document tel qu’il est
montré sur l’illustration 1.
La machine identifie le document selon 3 tailles
différentes, “Small”, “Medium” et “Large”.
®
ProClick
Afin de cacher la ligne de collage d’un document terminé, il
vous faut mettre le plat verso face à face en haut du plat
recto avant d’insérer le document dans les sections de
“Bind”, comme il est indiqué ci-dessus.
Inversez la dernière page ou couverture du document puis
placez-le sur le dessus pour vous assurer que le côté imprimé
de la poignée est face à vous comme montrer sur l’étiquette.
Pronto
™™
™
™™
F
ILLUSTRATION 2
Une fois que ProClick® Pronto
document, l’affichage indiquera la taille correcte du dos à
charger sur la machine. L’exemple montré sur l’illustration 2
indique "Small" sous "Insert correct ProClick® spine size".
Le système vous permet de relier de petits documents
avec des tailles du dos plus grandes.
Insérez la cassette du dos appropriée dans la fente de
dos tel qu’il est montré sur l’illustration 2
™™
™ a mesuré l’épaisseur du
™™
ILLUSTRATION 4
Appuyez sur “BIND” pour relier votre document puis
enlevez-le lorsque vous entendez un “BIP”
Des documents supplémentaires peuvent être reliés sans
avoir à redimensionner, si les livres de reliure sont de la
même taille de document.
En cas d’inaction pendant deux minutes, ProClick
™™
Pronto
™ reviendra à la première étape. Vous devrez
™™
redimensionner votre document avant de continuer.
®
4.6 Oeuvre-dos
Le ProClick® Pronto
possible de délier le livre relié pour l’édition.
™™
™ h en tant qu’outil ouvre-dos spécial où il est
™™
Pour enlever la reliure d’un livre relié, il suffit d’insérer le coin de l’outil
ILLUSTRATION 3
d’ouverture du dos dans les boucles du dos ProClick® et de tirer en
le glissant. Ceci ouvre ProClick® et vous permet ainsi d’éditer les
documents et de remettre le dos manuellement.
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
9
5.0 Dépannage
ProClick
®
Pronto
™™
™
™™
F
Problème
Pas d’alimentation, Pas de voyants Vérifiez que l’unité est branchée.
Vérifiez l’interrupteur ON/OFF.
Pas de courant, pas de lumières, l’unité est Contactez un Technicien autorisé GBC pour l’entretien
branchée et l’interrupteur ON/OFF est sur ON.
Vider le Bac à Copeaux Quand le bac est plein, (environ 60 livres), l’interface de l’utilisateur montrera un icône à côté
Supprimer un Bourrage
"Remove document" signifie:
Remove Document
Open Cover
Affichage Clignotant d’Erreur
Supprimer les documents bourrés
"Open Cover" signifie:
Tirer le couvercle de Sécurité
(La machine est maintenant désactivée
et ne peut fonctionner à moins que le
paquet de papier et le couvercle de
Sécurité ne soient replacés dans leurs
positions de fonctionnement originales).
du bac pour indiquer qu’il est plein et a besoin d’être vidé.
Ouvrez le bac et videz le
La machine ne fonctionnera PAS sans le bac à copeaux solidement en place.
Slide Tray Up
Remove single spine,
Slide Tray down and close cover
Si l’erreur s’affiche en clignotant sur l’interface de l’utilisateur, relancez la machine en
l’éteignant puis en la rallumant.
Si la machine montre toujours la même erreur clignotante, appelez un technicien de
service pour vous aider
Solution
Remplacez le bac vide
"Slide Tray Up" signifie:
Lever le paquet de papier du centre vers
la position verrouillée/au repos en tirant la
corbeille vers le milieu.
(La machine est maintenant désactivée et ne
fonctionne que si le paquet de papier et la
couverture de sécurité soient remis à leurs
positions originales de fonctionnement).
“Remove single spine, Slide Tray down and
close cover” signifie:
Supprimer le dos bloqué.
Le paquet de papier inférieur remis à sa
position originale de fonctionnement.
Pousser le couvercle de sécurité dans sa
position originale.
Le ProClick® Pronto
prêt à l’emploi.
™™
™ est maintenant net et
™™
Pas prêt à la reliure
La machine ne recalibre pas
Cordon d’alimentation perdu
Enchaînement des opérations non correct Si l’utilisateur insère le document avant d’insérer la cassette du dos, l’interface de l’utilisateur
La machine détectera toutes les entrées (Le dos de reliure n’est pas dans la machine, la
taille du document n’est pas calculée, la couverture de sécurité est fermée) avant de
permettre la reliure.
Au cas où un des critères ci-dessus n’est pas satisfait, la machine n’exécutera pas la
reliure et l’interface de l’utilisateur affichera les besoins correspondants pour l’action de
l’utilisateur.
Assurez-vous que le paquet de papier n’est pas présent lors de l’insertion du dos.
Si le dos de reliure est plus petit que le document mesuré, la machine n’effectuera pas la reliure.
Si l’interface de l’utilisateur affiche “Insert punched document into sizer", l’utilisateur
devra remesurer le document avec le calibreur de documents.
Contactez un technicien Autorisé GBC afin de commander des pièces de rechange. Veuillez
fournir le modèle de la machine et le numéro de série comme référence.
affichera une "Remove document"
Enlevez le document et suivez les instructions sur l’interface de l’utilisateur.
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
10
ProClick
®
Pronto
™™
™
™™
E
1.0 Segurid
1.1 Mensajes de Seguridad
Su seguridad y la de los demás son muy importantes para GBC.
Dentro de este manual hay mensajes e información importantes
sobre seguridad así como de la misma máquina. Por favor asegúrese
de leer y comprender todo esto cuidadosamente antes de operar la
máquina.
El símbolo de alerta de seguridad precede a cada
mensaje de seguridad en este manual de instrucciones
operativas. Este símbolo indica un peligro potencial de
seguridad personal que podría lastimar a los demás.
La siguiente ilustración se encuentra en el ProClick® Pronto
Este mensaje de seguridad significa que usted podría resultar
seriamente herido o muerto si abre el producto y lo expone a voltaje
peligroso. NUNCA retire la tapa exterior de la máquina. SIEMPRE
refiera lo que necesite reparación a personal calificado de GBC.
Éste mensaje de seguridad le avisa de que puede resultar
gravente herido si utiliza bayetas o limpiadores inflamables en
este producto.
NO use aerosoles, sacudidores o limpiadores.
NO rocíe nada en la trituradora.
Las sustancias extrañas pueden resultar explosivas.
™™
™
™™
1.3.2 Seguridades eléctricas:
El ProClick® Pronto
suministro que corresponda a la clasificación eléctrica en las
instrucciones operativas de la máquina (también listadas en la
etiqueta con número de serie).
El tomacorriente o salida estará ubicado cerca del equipo y
será fácilmente accesible.
Desconecte el ProClick® Pronto
o en cualquier momento que no se use la máquina durante un
período de tiempo prolongado.
El enchufe a tierra es una característica de seguridad y sólo
encajará dentro de un tomacorriente de energía apropiado con
conexión a tierra. Si no puede insertar el enchufe en un
tomacorriente, comuníquese con un electricista calificado para
que le instale un tomacorriente apropiado. No altere el enchufe
en el extremo del cable de corriente (si se proporciona) del
ProClick® Pronto
No opere el ProClick® Pronto
enchufe de suministro eléctrico dañado. No opere la máquina
después un mal funcionamiento, si se ha derramado líquido en
la máquina, o si la máquina se ha dañado de alguna manera.
No sobrecargue los tomacorrientes eléctricos más allá de su capa-
cidad. Si lo hace, podrá resultar en incendio o descarga eléctrica.
™™
™ debe estar conectado a un voltaje de
™™
™™
™ antes de mover la máquina
™™
™™
™. Se ha proporcionado para su seguridad.
™™
™™
™ si la máquina tiene un cable o
™™
1.4 Servicio
No trate de reparar por sí mismo su ProClick® Pronto
Comuníquese con un representante de reparación autorizado
de GBC para cualquier reparación requerida o mantenimiento
mayor para su ProClick® Pronto
Para comunicarse con un representante de reparación de GBC llame a:
Canadá: 1-800-463-2545 EE.UU.: 1-800-790-7787
AVISO: No hay ninguna pieza dentro de la máquina
que el usuario pueda reparar. Podrá resultar
seriamente herido o muerto si abre el producto y se
expone al voltaje peligroso.
™™
™
™™
™™
™.
™™
1.5 Limpieza
1.2 Safety Symbols
I Encendido
O Apagado
“Bind” quiere decir encuadernar un libro
“Set-Up” quiere decir configurar
“Punch” se refiere a perforar papel o cubiertas.
1.3 Seguridades Importantes
Use el ProClick® Pronto
papeles de encuadernación o portadas de acuerdo a las
especificaciones indicadas.
1.3.1 Seguridades importantes:
Antes de operar la máquina, asegúrese que el ProClick
Conserve este manual de instrucciones para uso posterior.
™™
Pronto
™ se coloque sobre un área de trabajo seguro y
™™
estable. Esto ayudará a prevenir que la máquina se caiga y
que posiblemente cause lesión personal o daños.
PRECAUCIÓN: En caso de emergencia, use el cable
de corriente como un aparato de desconexión
principal.
™™
™ sólo para el propósito designado de los
™™
®
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
Podrá limpiar el exterior del ProClick® Pronto
húmedo suave. No use detergentes o solventes ya que podría
ocurrir daño a la máquina.
™™
™ usando un trapo
™™
1.6 Nota de FCC
Aviso de clase A de FCC
Nota: Este equipo ha sido probado y se encontró que cumple con
los límites para un aparato digital de clase A, en conformidad con la
parte 15 de las reglas de FCC. Estos límites están diseñados para
proporcionar protección razonable contra interferencia perjudicial
cuando el equipo se opera en un ambiente comercial. Este equipo
genera, usa, y puede irradiar energía de radio frecuencia y si no se
instala y se usa en conformidad con el manual de instrucción, podría
causar interferencia perjudicial a las radio comunicaciones. La
operación de este equipo en una zona residencial es probable que
cause interferencia perjudicial, y en tal caso, se le exigirá al usuario
que corrija la interferencia a su propio costo.
Aviso de clase A para Canadá
Este aparato digital de clase A cumple con la norma canadiense ICES-003.
PRECAUCIÓN: LOS CAMBIOS O LAS MODIFICACIONES
NO NO EXPRESO APROBADOS POR ACCO BRANDS
CORPORATION PODÍAN ANULAR SU AUTORIDAD PARA
FUNCIONAR EL EQUIPO
11
ProClick
®
Pronto
™™
™
™™
E
2.0 Introducción
El ProClick® Pronto
operación. Tiene una construcción bien fuerte, ligera para usarse
en cualquier mesa o escritorio.
El ProClick® Pronto
que incorpora varias características diseñadas para hacer que el
proceso de encuadernación mecánica sea tan fácil como un 1-2-3
para el trabajador de oficina promedio.
El ProClick® Pronto
encuadernado rápido y profesional.
El ProClick® Pronto
que incorpora varias características únicas de diseño:
El panel de la interfaz de usuario guía al usuario de una
manera sencilla a través del proceso de encuadernado.
El ProClick® Pronto
electrónica que indica al usuario el tamaño requerido de la
encuadernación al sólo colocar el documento en el
dimensionador del documento.
El ProClick® Pronto
Simplemente deslice el casete del lomo dentro de la ranura
del lomo, el Proclick® Pronto
automática en los documentos
Estas instrucciones se han preparado para introducirlo a la
operación de la máquina. Por favor léalas detenidamente. Mantenga
estas operaciones para futura referencia.
™™
™ de GBC está diseñado para una fácil
™™
™™
™ es un sistema único de encuadernación
™™
™™
™ es, a su vez, una solución ideal para un
™™
™™
™ es un sistema único de encuadernación
™™
™™
™ proporciona un dispositivo de medida
™™
™™
™ maneja el lomo para usted.
™™
™™
™ introducirá el lomo de forma
™™
4.0 Instrucciones de Operación
4.1 Ensamblaje - Ajuste
Desembale ProClick® Pronto
superficie estable y segura capaz de sostener 80 Kgs. conveniente
para una salida de corriente.
Conecte el cable de corriente y siga las instrucciones detenidamente
para operar su ProClick® Pronto
4.2 Conectar la Máquina a la red eléctrica
Conectar la máquina con un
Interruptor I/O (encendido/apagado)
La máquina emitirá un "Pitido" cuando
se encuentre conectado.
4.3 Perforado
(Sólo para el modelo P3000)
™™
™ y sitúelo en una mesa, escritorio o
™™
™™
™.
™™
(I/O)
3.0 Especificación
P 3000 P 2000
Tamaño del papel Carta de 11 x 8.5 pulgadas
Rango de diámetros de
encuadernación
Como máximo con elemento mayor
Peso de la máquina 82.5 lbs (37.4kgs) 68.2 lbs (30.9kgs)
Peso del embalaje 85.8 lbs (38.9kgs) 71.5 lbs (32.4kgs)
Dimensiones 19” x 21” x 19”
Ancho x Alto x Profund (480 mm) x (532 mm) x (488 mm)
Dimensiones del paquete 26” x 26” x 28”
Ancho x Alto x Profund (655 mm) x (655 mm) x (700 mm)
Eléctrico
Amperios
Frecuencia
Energía del
Voltaje
Aprobación de la Agencia cCSAus
Comprobación Requerida FCC
5/16”, 1/2”, 5/8”
Hasta 100 hojas o .400” (10mm)
2.5 A
60Hz
115V
220 Vatios
751 Btu
Inserte el documento a perforarse en la bandeja de
perforación, alinee el papel a la izquierda de la bandeja
y presione “PUNCH”.
Nota:
Como máximo e puede perforar un encuadernado de 15 hojas
de 20lb (9 Kg.) de una sola vez.
No intente perforar más de dos portadas de plástico a la vez.
4.4 Guía para capacidad de hojas
Aproximado
Capacidad de
hojas
40 Pequeño 5/16” (8mm)
70 Mediano 1/2” (12mm)
100 Grande 5/8” (16mm)
Tipo de lomo
Tamaño del lomo
La capacidad de hojas se basa en un papel bond de
20 lb. (75 g/m2)
IMPORTANTE
Para confirmar su garantía de forma rápida y fácil,
registre su nuevo ProClick® ProntoTM en www.gbc.com
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
12
4.5 Encuadernación
PRESENTACIÓN 1
Inserte el documento en el medidor de documentos para
que la máquina identifique el tamaño del documento como
se muestra en la Presentación 1.
La máquina identifica el documento en 3 diferentes
tamaños, “Small”, “Medium” y “Large”.
®
ProClick
Para esconder las costuras del lomo de un documento
completado, deberá situar la cubierta posterior cara a
cara sobre la parte superior de la cubierta delantera antes
de insertar el documento en las secciones de “BIND”
como se indica en la ilustración superior.
Vire la última página o cubra el documento y colóquelo
arriba para asegurarse que el lado impreso de la manija
mire hacia usted como se muestra en la etiqueta.
Pronto
™™
™
™™
E
PRESENTACIÓN 2
Una vez Proclick Pronto ha medido el grosor del documento,
la pantalla indicará el tamaño del lomo adecuado a cargar
en la máquina. El ejemplo que se muestra en la Presentación 2
indica "Small" bajo "Insert correct Proclick® spine size"
El sistema le permitirá encuadernar documentos pequeños
con lomos de tamaños más grandes.
Insertar la casete de lomo apropiada en la ranura del lomo
como se muestra en la Presentación 2
PRESENTACIÓN 4
Pulse “BIND” para encuadernar su documento y eliminar
el documento después de oír un “PITIDO”
Se podrán encuadernar documentos adicionales sin
necesidad de redimensionar, si los libros a encuadernar
son del mismo tamaño de documento.
ProClick® Pronto
paso si permaneciese parado durante 2 minutos. Deberá
redimensionar sus documentos para continuar.
™™
™ se desconectará y volverá al primer
™™
4.6 Abridor del lomo
El ProClick® Pronto
lomo donde usted no pueda desencuadernar el libro encuadernado
para edición.
™™
™ tiene una herramienta especial para abrir el
™™
Para desencuadernar un libro encuadernado, sólo tiene que inserta
PRESENTACIÓN 3
la cuña de la herramienta de apertura del lomo en las presillas del
lomo ProClick® y tire hacia atrás en una acción de deslizamiento.
Esto abrirá el ProClick® permitiéndole editar los documentos y
reasegurar el lomo de encuadernado de forma manual.
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
13
6.0 Resolución de problemas
ProClick
®
Pronto
™™
™
™™
E
Problema
No hay energía, no hay luces Verifique que la unidad está conectada.
Compruebe el Interruptor de Encendido/Apagado.
Sin corriente, Sin Luces, La Unidad está Comuníquese con un técnico autorizado de GBC para reparación
conectada, El Interruptor de
Encendido/Apagado está Encendido.
Vaciar Bandeja de Recogida de Virutas Cuando se llena la bandeja de recogida de virutas(apróximadamente 60 libros) se mostrará
Eliminar un Atasco
Remove Document
Open Cover
Mensaje de Error Parpadeando
“Remove Document” significa:
Eliminar documento atascado
“Open Cover” significa:
Tirar de la Cubierta de Seguridad Limpia
hacia adelante
(Ahora la máquina no se encuentra
disponible y no estará operativa hasta
que el casete de papel y la cubierta de
seguridad hayan sido puestas de
nuevo en sus posiciones adecuadas
de funcionamiento original).
el cono junto al interfaz de usuario indicando que la bandeja está llena y necesita ser vaciada.
Tire de la Bandeja hacia afuera y vacíela
La máquina NO estará operativa sin la bandeja de virutas firmemente colocada
Slide Tray Up
Remove single spine,
Slide Tray down and close cover
Si un mensaje de error aparece parpadeando en el Interfaz de usuario, reinicie la
máquina apagándola y encendiéndola.
Si la máquina aún muestra el mismo error parpadeando, llame a un técnico de servicio
para recibir asistencia.
Solución
Vuelva a colocar la bandeja vacía
en su lugar.
“Slide Tray Up” significa:
Mover el casete de papel del centro hasta
la posición bloqueado/descanso tirando de
la bandeja hacia arriba desde en medio.
(La máquina ahora se encuentra deshabilitada y
no podrá estar operativa hasta que la casete de
papel y la cubierta de seguridad hayan sido
devueltas a su posición original de funcionamiento).
“Remove single spine, Slide Tray down and
close cover” significa:
Eliminar lomo atascado
Baje el casete de papel hasta su posición
original de funcionamiento.
Tire de la Bandeja de seguridad limpia hacia
atrás hasta su posición.
Ahora ProClick
limpio y listo para continuar
®
Pronto
™™
™ se encuentra
™™
No está lista para encuadernar
La máquina no redimensiona
El cable de corriente se ha perdido
Secuencia de operación errónea
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
La máquina detectará todas las entradas (El lomo de encuadernado no se encuentra en la
máquina, no se ha medido el tamaño del documento, cubierta de seguridad cerrada) antes
de permitir el inicio del encuadernado.
Si alguno de estos no se encontrase en su lugar, la máquina no realizará el encuadernado
y la interfaz de usuario mostrará la orden correspondiente para que el usuario realice la
acción.
Asegúrese que no hay ningún casete de papel cuando inserte el lomo.
Si el lomo de encuadernación es menor que el documento medido, la máquino no realizará
la encuadernación.
Si se muestra en el interfaz de usuario "Insert punched document into sizer", el
usuario deberá redimensionar el documento en el medidor de documentos.
Comuníquese con un técnico autorizado de GBC para pedir las piezas de reemplazo.
Dé el modelo y la serie de la máquina para referencia.
Si el usuario inserta el documentos antes de insertar el casete del lomo, el interfaz de usuario
mostrará un "Remove Document” el Error.
Elimine el documento y siga las instrucciones en la interfaz de usuario.
14
ProClick
®
Pronto
™™
™
™™
LIMITED 1 YEAR WARRANTY
General Binding Corporation (“GBC”) warrants to the original purchaser for a period of one (1) year after purchase that this GBC product
is free from defects in workmanship and material under normal use and service. GBC’s obligation under this warranty is limited to
replacement or repair, at GBC’s option, of any warranted part found defective by GBC without charge for material or labor. Any
replacement, at GBC’s option, may be the same product or a substantially similar product.
THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES. REPRESENTATIONS OR PROMISES INCONSISTENT WITH, OR IN
ADDITION TO, THIS WARRANTY ARE UNAUTHORIZED AND SHALL NOT BE BINDING UPON GBC. IN NO EVENT SHALL GBC BE LIABLE
FOR ANY SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, WHETHER OR NOTFORESEEABLE. SOME STATES DO NOT ALLOW
THE EXCLUSION OR LIMITATION OF SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, SO THE ABOVE EXCLUSION OR
LIMITATION MAY NOT APPLY TO YOU.
ANY IMPLIED WARRANTIES ARE LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY. SOME STATES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.
This warranty shall be void if the product has been misused, damaged by negligence or accident, or altered by anyone other than GBC or
GBC’s authorized agents.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
European Union Residents Only: This warranty does not affect the legal rights which consumers have under applicable
national legislation governing the sale of consumer goods.
LIMITED 1 YEAR WARRANTY
This limited warranty is extended by General Binding Corporation (“GBC”) only to the original purchaser of the product. This limited warranted
is valid only within the borders of the country where the product was purchased and for a period of one (1) year after purchase. Service is
restricted in certain areas. This limited warranty covers defects in materials and workmanship in your GBC branded product under normal use
and service. GBC’S obligation under this warranty is limited to replacement or repair, at GBC’s option, of any GBC branded product found
defective by GBC.
This limited warranty does not cover:
Non GBC branded products and accessories
Problems that result from:
External causes such as accident, abuse, or [problems with electrical power]
Servicing not authorized by GBC or GBC’s authorized agents
Usage that is not in accordance with product instructions
Failure to follow the product instructions or failure to perform preventative maintenance
Problems caused by using accessories, parts, or components not supplied by us
Products with missing or altered service tags, serial numbers, stickers
Products for which we have not received payment
THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM PROVINCE TO
PROVINCE. GBC’S REPONSIBILITYFOR MALFUNCTIONS AND DEFECTS IN PRODUCT IS LIMITED TO REPAIR AND REPLACEMENT AS
SET FORTH IN THIS WARRANTY STATEMENT, FOR THE TERM OF THE WARRANTY PERIOD REFLECTED ON YOUR INVOICE. EXCEPT FOR
THE EXPRESS WARRANTIES CONTAINED IN THIS WARRANTY STATEMENT, GBC DISCLAIMS ALL OTHER WARRANTIES AND CONDITIONS,
EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION IMPLIED WARRANTIES AND CONDITIONS OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, STATUTORY OR OTHERWISE. SOME PROVINCES DO NOT ALLOW THE EXCLUSION OF CERTAIN
IMPLIED WARRANTIES OR CONDITIONS, OR LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY OR CONDITION LASTS. THEREFORE,
THE FOREGOING EXCLUSIONS AND LIMITATIONS MAY NOT APPLY TO YOU. WE DO NOT ACCEPT LIABILITY BEYOND THE REMEDIES
PROVIDED FOR IN THIS WARRANTY STATEMENT OR FOR SPECIAL, INDIRECT, CONSEQUENTIAL, OR INCIDENTAL DAMAGES, INCLUDING,
WITHOUT LIMITATION, ANY LIABILITY FOR THIRD PARTY CLAIMS AGAINST YOU FOR DAMAGES, FOR PRODUCTS NOT BEING
AVAILABLE FOR USE, OR FOR LOST *. OUR LIABILITY WILL BE NO MORE THAN THE AMOUNT YOU PAID FOR THE PRODUCT THAT IS
THE SUBJECT OF A CLAIM. THIS IS THE MAXIMUM AMOUNT FOR WHICH WE ARE RESPONSIBLE. SOME PROVINCES DO NOT ALLOW
THE EXCLUSION OR LIMITATION OF SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION
OR EXCLUSION MAY NOT APPLY TO YOU.
Before the warranty expires, please call us at the number listed below. Please also have your GBC order number or invoice number
available:
Canada Tel: 1 (800) 463-2545 US Tel: 1 (800) 790-7787
Fax: 1 (416) 447-4954 Fax: 1 (800) 914-8178
GBC is not responsible for any GBC products that are shipped to us that are lost in transport to our offices. We will pay to ship the part to
you if you use an address in Canada. Otherwise, we will ship the GBC part freight collect.
IMPORTANT
To quickly and easily confirm your warranty, register your new ProClick® ProntoTM at www.gbc.com
ACCO Brands Corporation, 300 Tower Parkway, Lincolnshire, IL 60069. www.gbc.com
15
Loading...
