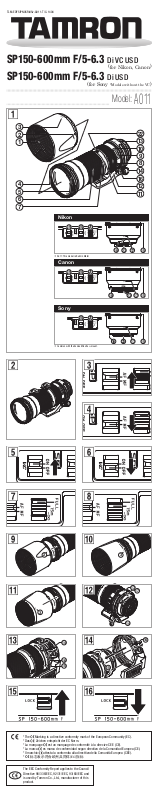

TAMRON A011 User Manual [de]
TLM-EDFSIPNCKRIdSv-A011-T/C-1404
SP150-600mm F/5-6.3
(
SP150-600mm F/5-6.3
(
for Sony
Di VC USD
for Nikon, Canon
Di USD
*Models without the VC
Model:
A011
)
)
3
2
1
4
5
6
7
22
13
10
9
8
14
16
12
11
Nikon
20 2119
＊ A011: This model is Built-in Motor
Canon
20 2119
Sony
20 21
＊ Common with the Konica Minolta mount.
18 1523 17
2318 17
172318 15
15
2
3
3
2
14
1
16
15
3
13
17
2
14
1
16
14
4
2
15
1
* The Marking is a directive conformity mark of the European Community (EC).
* Das -Zeichen entspricht der EC Norm.
* La marquage est un marquage de conformité à la direcive CEE (CE).
* La marca es marca de conformidad segun directiva de la Comunidad Europea (CE).
* Il marchio attesta la conformita alla directtiva della Comunità Europea (CEE).
* 标志表示符合欧州共同体(EC)指标
The EEC Conformity Report applies to the Council
Directive 98/336/EEC, 92/31/EEC, 93/68/EEC and
is used by Tamron Co., Ltd., manufacturer of this
product.
DEUTSCH
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Erwerb des Tamron Objektivs zur Ergänzung Ihrer photographischen Ausrüstung bewiesen haben.
Bevor Sie Ihr neues Objektiv verwenden, lesen Sie bitte diese Anleitung sorgfältig durch, um sich mit dem Objektiv und den photographischen Techniken
zur Fertigung von Bildern höchster Qualität vertraut zu machen. Bei richtigem Einsatz und guter Pege wird Ihnen das Tamron Objektiv viele Jahre gute
Dienste bei der Schaffung schöner, außergewöhnlicher Bilder leisten.
Beschreibt die Vorsichtsmaßnahmen, die beachtet werden sollten, um möglichen Problemen vorzubeugen.
Beschreibt die Punkte, die zusätzlich zum grundsätzlichen Betrieb beachtet werden müssen.
BEZEICHNUNG DER TEILE (Siehe Abb. , wenn nicht anders angegeben)
①
Gegenlichtblende
③
Markierung für Gegenlichtblende
⑤
Bajonettring für Gegenlichtblende
⑦
Brennweitenskala
⑨
Entfernungsskala
⑪
Indexmarkierung für Zoom
⑬
Index Stativschelle
⑮
Entriegelungsmarkierung für Stativschelle (Objektiv)
⑰
Horizontale Stativschellenausrichtung
⑲
VC-Taste (Vibration Compensation/Bildstabilisierung)
㉑
Entfernungswahlschalter
㉓
Objektivanschluss/Kontaktstellen für Objektivanschluss
⑧
TECHNISCHE DATEN
A011
Brennweite 150-600 mm
Maximale Blendenöffnung F/5 - 6,3
Bildwinkel 16˚25' - 4˚8'
Objektivkonstruktion 13/20
Einstellentfernung 2,7 m
Maximales Vergrößerungsverhältnis 1:5 (mit 600 mm)
Filtergröße ø 95 mm
Länge/Gesamtlänge 257,8 mm/266 mm*
Durchmesser ø 105,6 mm
Gewicht (mit Stativschelle) 1951 g*
Gegenlichtblende HA011
* Werte sind Angaben von Nikon Produkten.
Länge: Entfernung vom äußersten Punkt der Frontlinse bis zur Fläche des Objektivbajonetts.
Gesamtlänge: Entfernung vom äußersten Punkt der Frontlinse bis zum äußersten hinteren Überstand.
Eigenschaften und Aussehen der in dieser Anleitung aufgeführten Objektive können ohne vorherige Ankündigung geändert werden.
ANSETZEN UND ABNEHMEN DES OBJEKTIVS
Ansetzen des Objektivs
Nehmen Sie die hintere Objektivkappe ab. Richten Sie die Befestigungsmarkierung für Objektiv ⑱ des Objektivtubus mit der Markierung am
Objektivanschluss an der Kamera aus und setzen Sie das Objektiv ein.
Drehen Sie das Objektiv nach rechts bis es einrastet. Für Nikon Modelle bringen Sie die Befestigungsmarkierung in Übereinstimmung mit dem Punkt
an der Kamera und drehen das Objektiv gegen den Uhrzeigersinn bis es einrastet.
Abnehmen des Objektivs
Drücken Sie die Objektiv-Entriegelungstaste an der Kamera nach unten, drehen Sie das Objektiv entgegen dem Uhrzeigersinn (bei Nikon-Objektiven im
Uhrzeigersinn) und heben Sie dann das Objektiv aus dem Objektivanschluss der Kamera heraus.
Für weitere Informationen lesen Sie bitte die Bedienungsanleitung Ihrer Kamera.
FOKUSSIEREN (Autofokus) und Verwenden der manuellen Fokus-Eingriffsfunktion
Bei einer Nikon oder Canon-Kamera stellen Sie den AF/MF-Schalter ⑳ am Objektiv auf AF (Abb. ). Bei einer Nikon-Kamera mit Fokus-Moduseinstellrad
stellen Sie den Fokus-Modus auf S oder C und danach den AF/MF-Schalter
den Sucher schauen, das Objektiv stellt automatisch scharf ein. Eine Scharfstellungsmarkierung leuchtet auf, sobald das Objektiv das Hauptmotiv scharf
eingestellt hat. Drücken Sie den Auslöser weiter, um ein Bild zu machen.
Bei einer Sony-Kamera stellen Sie den AF/MF-Schalter
leicht auf den Auslöser, während Sie durch den Sucher schauen, das Objektiv stellt automatisch scharf ein. Eine Scharfstellungsmarkierung leuchtet auf,
sobald das Objektiv das Hauptmotiv scharf eingestellt hat. Drücken Sie den Auslöser weiter, um ein Bild zu machen.
Verwenden der manuellen Fokus-Eingriffsfunktion
Das A011 ist mit der manuellen Fokus-Eingriffsfunktion ausgestattet.
Die manuelle Fokus-Eingriffsfunktion ist eine Funktion, mit der bei Autofokus-Aufnahmen die Feineinstellung des Fokus ohne Umstellen
des AF/MF-Umstellschalters mit dem manuellen Fokus vorgenommen werden kann.
Wie Sie die manuelle Fokus-Eingriffsfunktion verwenden
Stellen Sie zuerst den Fokus-Modus auf “AF”.
Sie können den Fokus durch Drehen des Fokus-Rings bei leicht gedrücktem Auslöser manuell einstellen.
Die Entfernungsskala ⑨ wird für Suchzwecke markiert. Der aktuelle Brennpunkt kann unter Umständen leicht vom angezeigten
Brennweiten-Index abweichen.
Für weitere Informationen lesen Sie bitte die Bedienungsanleitung Ihrer Kamera.
⑳
am Objektiv auf AF (Abb. ) und den Fokus-Modus der Kamera auf Autofokus (AF). Drücken Sie
FOKUSSIEREN (Manuell) (Siehe Abb. , & )
Bei einer Nikon oder Canon-Kamera stellen Sie den AF/MF-Schalter ⑳ am Objektiv auf MF (Abb. ). Bei einer Nikon-Kamera mit Fokus-Moduseinstellrad
stellen Sie den Fokus-Modus auf M und danach den AF/MF-Schalter
durch den Kamerasucher schauen (Abb.
Bei einer Sony-Kamera stellen Sie den AF/MF-Schalter ⑳ am Objektiv auf MF (Abb. ) und den Fokus-Modus der Kamera auf Manuellen Fokus (MF).
Stellen Sie mit dem Fokussierring
abgebildet, sobald das Objektiv korrekt scharfgestellt hat.
Auch wenn die Einstellung manuell gewählt wurde, leuchtet die Lampe der Scharfstellungs-Hilfsfunktion auf, sobald das Motiv scharf eingestellt
ist, wenn der Fokussierring
Stellen Sie sicher, dass das Motiv bei Unendlichkeitseinstellung im Sucher scharf abgebildet wird, da bei der Unendlichkeitseinstellung gewisse
Zugeständnisse gemacht wurden, um korrekte Scharfstellung für eine breite Palette photographischer Bedingungen zu ermöglichen.
Für weitere Informationen lesen Sie bitte die Bedienungsanleitung Ihrer Kamera.
). Das Hauptmotiv im Sucher wird im Sichtfeld scharf abgebildet, sobald das Objektiv korrekt scharfgestellt hat.
⑧
scharf, während Sie durch den Kamerasucher schauen (Abb. ). Das Hauptmotiv im Sucher wird im Sichtfeld scharf
⑧
gedreht und währenddessen leicht auf den Auslöser gedrückt wird.
VC MECHANISMUS (Siehe Abb. , & )
Die VC (Vibration Compensation/Bildstabilisierung) ist ein Mechanismus, der dafür sorgt, dass freihändig gemachte Fotos weniger unscharf erscheinen.
Verwendung des VC-Mechanismus
1) Aktivieren Sie die VC-Taste ⑲.
*Wenn Sie die VC nicht verwenden, deaktivieren Sie sie.
2) Drücken Sie den Auslöser zur Hälfte, um den Effekt der VC zu prüfen.
Wird der Auslöser zur Hälfte gedrückt, vergeht ca. 1 Sekunde, bis die VC ein stabiles Bild anzeigt.
Die VC ist bei manuellen Aufnahmen unter den folgenden Bedingungen wirksam.
Orte mit schwacher Beleuchtung
Szenen, für die kein Blitzlicht verwendet werden darf
Situationen, bei denen der Fotograf den Halt verlieren kann
In den folgenden Fällen kann die VC nicht vollständig wirksam werden:
Wenn ein Foto aus einem Fahrzeug heraus gemacht wird, welches sich heftig bewegt.
Heftige Bewegungen während der Aufnahme von Bildern.
Deaktivieren Sie die VC-Taste beim Fotograeren mit Langzeitbelichtungen oder beim Aufnehmen eines sich bewegenden Motivs mit
Kameraschwenks. Ist die VC-Taste aktiviert, können hierbei Fehler auftreten.
Direkt nach dem Drücken der Auslösetaste zur Hälfte, kann es zu Schwankungen des Sucherbildes kommen. Dies ist durch das Prinzip
des VC Mechanismus bedingt und kein Funktionsfehler.
Wenn die VC-Taste aktiviert ist, reduziert sich die mögliche Aufnahmezahl von Bildern, da die erforderliche Energie für die VC aus der
Kamera geliefert wird.
Wenn die VC-Taste aktiviert ist ein Klicken zu hören, sobald der Auslöser halb heruntergedrückt ist oder etwa zwei Sekunden nachdem der
Finger vom Auslöser genommen wurde. Dies ist lediglich das Geräusch des Sicherungsmechanismus und kein Zeichen für einen Defekt.
Bei Verwendung eines Stativs schalten Sie die VC-Taste auf OFF.
Die VC läuft noch etwa zwei Sekunden lang, nachdem der Finger vom Auslöser genommen wurde und bevor der
Sicherungsmechanismus greift.
Wenn das Objektiv von der Kamera abgenommen wird, während VC eingeschaltet ist, kann das Objektiv ein klapperndes Geräusch von sich
geben, wenn es geschüttelt wird. Dies stellt keine Störung dar.
Während der Auslöser gedrückt ist, läuft die VC (sie läuft auch etwa zwei Sekunden weiter, nachdem der Finger vom Auslöser genommen wurde).
Die VC kann im AF oder MF Modus verwendet werden.
ZOOMEN (Siehe Abb. & )
Drehen Sie den Zoom-Ring ⑥ am Objektiv, während Sie durch den Sucher schauen, und stellen Sie Ihr Bild mit der korrekten Brennweite ein.
GEGENLICHTBLENDE (Siehe Abb. , - )
Zu diesem Objektiv wird serienmäßig eine Bajonett-Gegenlichtblende (im Folgenden als “Gegenlichtblende” bezeichnet) geliefert. Es wird empfohlen, diese
Gegenlichtblende stets zu verwenden, da sie für Ihre Bilder schädliches Streulicht unterbindet. Beachten Sie jedoch bitte die unten angeführten
Vorsichtsmaßnahmen für den Fall, dass Ihre Kamera mit eingebautem Blitz ausgerüstet ist.
Befestigen der Gegenlichtblende (Siehe Abb. & )
Richten Sie die Befestigungsmarkierung der Gegenlichtblende ② mit der entsprechenden Indexmarkierung ⑤ am Objektiv aus und schieben Sie sie
aufeinander. Drücken Sie die Gegenlichtblende gleichmäßig auf das Objektiv (Abb.
Gegenlichtblende ist sicher aufgesetzt, sobald die Markierung “TAMRON
dieses Vorgangs Einstellring und Zoom-Ring fest, um unbeabsichtigtes Drehen zu verhindern.
Besondere Vorsicht bei der Übereinstimmung der Markierungen ist geboten, wenn Sie Zoomobjektive mit Weitwinkel verwenden
(z.B. 35 mm Brennweite oder kürzer).
Die unsachgemäße Befestigung einer Gegenlichtblende für Weitwinkel-Zoomobjektive kann zu großächigen Verschattungen auf
Ihren Bildern führen.
Verstauen der Gegenlichtblende (Siehe Abb. )
1) Drehen Sie die Gegenlichtblende um und setzen diese umgekehrt am Gegenlichtblenden-Bajonett an der Frontlinse an. Richten Sie
dann die Befestigungsmarkierung der Gegenlichtblende
Gegenlichtblende
2) Drehen Sie die Gegenlichtblende im Uhrzeigersinn bis sich die Markierung (•) oben bendet (Abb.
③
aus.
GEBRAUCH DES ENTFERNUNGSWAHLSCHALTERS (Siehe Abb. & )
Bei eingestelltem Autofokus kann der Fokussierungsvorgang durch Einstellen des Entfernungswahlschalters beschleunigt werden.
Alle Entfernungen von Nah bis Unendlich (Siehe Abb. )
Stellen Sie den Entfernungswahlschalter auf “FULL”.
Normale Fotos außerhalb des Naheinstellungsbereichs (15 m - Unendlich) (Siehe Abb. )
Stellen Sie den Entfernungswahlschalter auf “15m-∞”.
STATIVSCHELLE (Siehe Abb. , - )
A011 ist mit einer Stativschelle ausgestattet. Wenn Sie ein Stativ verwenden möchten, müssen Sie das Objektiv mithilfe der Stativschelle fest auf das
Stativ montieren.
Änderung der Kameraausrichtung
1) Die Befestigungsschraube der Stativschelle ⑭ lockern, indem Sie sie gegen den Uhrzeigersinn schrauben. (Abbildung , Vorgang ❶)
2) Die Stativschelle drehen, bis sie die gewünschte Position erreicht. (Abbildung
3) Die Befestigungsschraube der Stativschelle
Die Stativschelle abnehmen
1) Die Befestigungsschraube der Stativschelle ⑭ lockern, indem Sie sie gegen den Uhrzeigersinn schrauben. (Abbildung , Vorgang ❶)
2) Die Stativschelle drehen und die Entriegelungsmarkierungen für die Stativschelle des Objektivs mit denen der Stativschelle (
⑯
) ausrichten. (Abbildung , Vorgang ❷)
3) Die Stativschelle vom Objektiv abnehmen. (Abbildung
Die Stativschelle befestigen
1) Die Entriegelungsmarkierungen für die Stativschelle des Objektivs mit denen der Stativschelle (⑮ und ⑯) ausrichten und die
Stativschelle befestigen. (Abbildung
2) Die Stativschelle drehen, bis sie die gewünschte Position erreicht. (Abbildung
3) Die Befestigungsschraube der Stativschelle
Achten Sie beim Montieren und Abmontieren der Stativschelle darauf, dass Sie die Kamera und das Objektiv nicht fallen lassen.
Vorsicht beim Transport des Objektivs mit aufgesetzter Stativschelle.
Die Entriegelungsmarkierung für Stativschelle (Objektiv) ⑮ dient auch als vertikale Stativschellenausrichtung.
⑭
festziehen, indem Sie sie im Uhrzeigersinn drehen. (Abbildung , Vorgang ❶)
, Vorgang ❹)
⑭
festziehen, indem Sie sie im Uhrzeigersinn drehen. (Abbildung , Vorgang ❶)
ZOOM-LOCK (Siehe Abb. , & )
Die A011 Modelle sind mit dem neu entwickelten Zoom-Lock ausgerüstet, einem Mechanismus, der verhindert, dass das Objektiv durch sein Eigengewicht
ausfährt, während es über die Schulter gehängt ist. Dieser Mechanismus kann an der 150 mm Einstellung aktiviert werden und verhindert Drehen und
Ausfahren des Objektivtubus.
Aktivieren des Zoom-Lock Mechanismus
1) Verriegeln: Stellen Sie das Objektiv ⑪ auf die 150mm Einstellung der Brennweitenskala ⑦. Drücken Sie den Schalter ㉒ nach oben
), bis die Indexlinien miteinander übereinstimmen. Der Objektivtubus ist damit in dieser Position verriegelt und kann sich
(Abbildung
nicht durch sein Eigengewicht drehen oder ausfahren.
2) Freigeben: Ziehen Sie den Schalter
frei drehen und ausfahren.
Der Zoom-Lock-Schalter ㉒ kann nur nach oben gedrückt werden, wenn das Objektiv ⑪ auf die 150mm Einstellung gestellt ist.
Wenden Sie bitte keine Gewalt auf den Lock-Schalter
Position zu drehen.
Der Zoom-Lock Mechanismus dient dazu, das Ausfahren des Objektivs zu verhindern, wenn es über die Schulter gehängt ist. Das
Objektiv kann seine Brennweite durch sein Eigengewicht während einer langen Belichtung verändern, wenn es in einem steilen
Winkel nach oben oder unten verwendet wird und die Brennweite dabei nicht 150 mm beträgt.
Das Objektiv kann auch bei 150 mm Einstellung zum Fotograeren eingesetzt werden, wenn Zoom-Lock aktiviert ist.
㉒
nach vorne (zu Ihrer Kamera) (Abbildung ). Der Objektivtubus ⑥ kann sich nun zum Zoomen
VORSICHTSMASSNAHMEN BEI DER BELICHTUNG
Beim optischen Design von Di wurden die verschiedenen Merkmale der digitalen einäugigen Spiegelreexkameras berücksichtigt. Konstruktionsbedingt
kann es allerdings bei den digitalen einäugigen Spiegelreexkameras, auch wenn die Genauigkeit des Auto-Fokus innerhalb der Spezikation liegt, unter
bestimmten Bedingungen bei Auto-Fokus-Aufnahmen vorkommen, dass sich der Fokus etwas vor oder hinter dem optimalen Punkt bendet.
Die hier beschriebenen Tamron-Objektive sind mit einem Innenfokussiersystem (IF) ausgestattet. Bedingt durch dieses Konstruktionsprinzip ist bei allen
Einstellungen außer “unendlich” der Blickwinkel größer als bei Objektiven herkömmlicher Bauweise.
Bei Verwendung eines in die Kamera eingebauten Blitzgerätes kann es, besonders im Weitwinkelbereich, zu negativen Erscheinungen wie Lichtabfall in
den Ecken oder Abschattungen am unteren Bildrand kommen. Dies ist auf den eingeschränkten Blitzbereich und/oder die Position des Blitzgerätes zum
Objektiv zurückzuführen. Das Objektiv kann hierbei den Blitz abschatten. Es wird daher dringend empfohlen, für alle Blitzaufnahmen ein vom Hersteller
der Kamera geeignetes, separates Blitzgerät zu verwenden.
Einzelheiten entnehmen Sie bitte dem Abschnitt “Eingebautes Blitzgerät” der Bedienungsanleitung Ihrer Kamera.
Manche Kameramodelle zeigen die größte und kleinste Blende des Objektivs als Näherungswert an. Dies ist Teil des Kamerakonzepts und stellt keinen
Defekt am Objektiv dar.
Beachten Sie bitte, dass für keines der in dieser Bedienungsanleitung aufgeführten Modelle eine Infrarot-Indexlinie angegeben ist, was praktisch
bedeutet, dass mit diesen Objektiven kein Schwarz-Weiß-Infrarotlm eingesetzt werden kann.
HINWEISE ZUR PFLEGE UND AUFBEWAHRUNG
Linsenoberächen dürfen nicht berührt werden. Verwenden Sie ein geeignetes Tuch oder einen Pinsel zur Entfernung von Staub. Bei Nichtgebrauch des
Objektivs bitte stets Schutzkappen aufsetzen.
Fingerabdrücke oder Verschmutzungen der Linse entfernen Sie mit einem speziellen Linsenreinigungstuch, auf das Sie eine geringe Menge
Reinigungsüssigkeit geben und die Linse mit kreisförmigen Bewegungen von der Mitte nach außen reinigen.
Verwenden Sie zur Reinigung des Objektivtubus ein Silikontuch.
Jegliche Bildung von Schimmel kann Schäden verursachen. Reinigen Sie das Objektiv nach Einsatz in Wassernähe oder an feuchten Orten. Bewahren Sie
das Objektiv an einem sauberen, kühlen und trockenen Ort auf. Wenn Sie das Objektiv in einer Objektivtasche aufbewahren, legen Sie ein im Handel
erhältliches Trockenmittel wie z.B. Silicagel bei, das Sie von Zeit zu Zeit erneuern. Sollte es zu Schimmelbildung kommen, wenden Sie sich bitte an ein
Fotofachgeschäft vor Ort.
Vermeiden Sie jede Berührung mit den Kontakten zwischen Objektiv und Kamera, da Staub, Schmutz und/oder Flecken zu einem Kontaktausfall
zwischen Objektiv und Kamera führen können.
Bei Einsatz Ihrer Ausrüstung [Kamera(s) und Objektiv(e)] in einer extremen Temperaturschwankungen ausgesetzten Umgebung geben Sie bitte Ihre
Ausrüstung vorübergehend in eine Tasche oder einen Plastikbeutel, so dass die Ausrüstung eine allmähliche Temperaturanpassung erfährt. Dadurch
verringern Sie das Risiko, dass die Ausrüstung Probleme verursacht.
②
Befestigungsmarkierung für Gegenlichtblende
④
Filterring
⑥
Zoom-Ring
Fokussierring
⑩
Entfernungsindex
⑫
Stativschelle
⑭
Befestigungsschraube der Stativschelle
⑯
Entriegelungsmarkierung für Stativschelle (Stativschelle)
⑱
Befestigungsmarkierung für Objektiv
⑳
AF/MF-Schalter (Abb. & )
㉒
Verriegelung für Zoom-Ring
⑳
am Objektiv auf AF. Drücken Sie leicht auf den Auslöser, während Sie durch
⑳
am Objektiv auf MF. Stellen Sie mit dem Fokussierring ⑧ scharf, während Sie
(Angebracht bei Modellen von Nikon und Canon)
) und drehen Sie sie im Uhrzeigersinn (Abb. ). Die
” oben erscheint (Abb. ) und die Blende einrastet. Halten Sie während
⑤
am Objektiv mit der Markierung (TAMRON ) an der Markierung für
)
, Vorgang ❷)
, Vorgang ❸)
, Vorgang ❷)
㉒
an und versuchen Sie auch nicht, das Objektiv ⑥ in verschlossener
⑮
und
Loading...
