TTP-300
PRZEDWZMACNIACZ GRAMOFONOWY MM/MC
Edycja 10-17
Instrukcja Obsługi
Page 2
Wstęp
TTP-300 jest kompaktowym przedwzmacniaczem gramofonowym, współpracującym z
gramofonami wyposażonymi we wkładki MM i MC pozwalającym cieszyć się muzyką z
Twoich ulubionych winyli. Analogowe wyjście pozwala na łatwe połączenie z wejściem
liniowym wzmacniacza.
Główne cechy:
• Selektor MM/MC na przednim panelu dla łatwej obsługi
• Bardzo sztywna ekskluzywnie wykończona stalowo-aluminiowa obudowa
zapewnia perfekcyjne ekranowanie stopnia gramofonowego
• Bardzo dokładna charakterystyka RIAA
• Zintegrowany obwód z bardzo niskim poziomem szumów
• Ekstremalnie niska impedancja wyjściowa
• Pozłacane gniazda RCA
Czyszczenie
Nie używaj silnych środków chemicznych. Użyj suchej, miękkiej ściereczki do
czyszczenia.
Specykacja
Pełna specykacja techniczna jest dostępna na stronie www.TagaHarmony.com oraz
www.polpak.com.pl
Spis treści
Instrukcje dot. bezpieczeństwa 3
Przedni i tylny panel 5
Konguracja wzmacniacza 6
Obsługa 7
Specykacje 7
2
Page 3
Instrukcje dot. bezpieczeństwa
WAŻNE
PRZECZYTAJ DOKŁADNIE SEKCJĘ PRZED OBSŁUGĄ!
UWAGA: ABY UNIKNĄĆ RYZYKA POŻARU LUB PORAŻENIA ELEKTRYCZNEGO NIE NARAŻAJ
POKRYWY (LUB TYLNEJ OBUDOWY). W ŚRODKU NIE MA CZĘŚCI WYMAGAJĄCYCH SERWISU
URZĄDZENIA NA DZIAŁANIE DESZCZU LUB WILGOCI. NIGDY NIE ZDEJMUJ
UŻYTKOWNIKA. POZOSTAW SERWISOWANIE WYKWALIFIKOWANYM
PRACOWNIKOM SERWISU.
Symbol trójkąta z błyskawicą w środku ostrzega użytkownika przed możliwością
wystąpienia nieizolowanych niebezpiecznych napięć wewnątrz obudowy urządzenia,
które mogą powodować porażenie elektryczne człowieka.
Symbol trójkąta z wykrzyknikiem w środku ostrzega użytkownika o występowaniu
ważnych instrukcji obsługi i serwisowania w literaturze dołączonej do urządzenia.
UWAGA: ABY UNIKNĄĆ RYZYKA POŻARU LUB PORAŻENIA ELEKTRYCZNEGO,
NIE NARAŻAJ URZĄDZENIA NA DZIAŁANIE WODY LUB WILGOCI, ORAZ OBIEKTÓW
WYPEŁNIONYCH PŁYNAMI, TAKICH JAK WAZONY, KTÓRYCH NIE POWINNO UMIESZCZAĆ
SIĘ NA URZĄDZENIU.
OSTRZEŻENIE: DOPASUJ DOKŁADNIE WIDEŁKI LUB WTYCZKĘ DO GNIAZDA, ABY
UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO.
OSTRZEŻENIE: DLA LEPSZEJ OCHRONY PRZED POŻAREM, WYMIEŃ BEZPIECZNIK
TYLKO NA ZGODNY POD WZGLĘDEM AMPERAŻU I NAPIĘCIA. POZOSTAW WYMIANĘ
WYKWALIFIKOWANEMU PERSONELOWI.
UWAGA: URZĄDZENIE MOŻE BYĆ GORĄCE. ZAWSZE ZAPEWNIJ ODPOWIEDNIĄ
WENTYLACJĘ DLA PRAWIDŁOWEGO CHŁODZENIA. NIE USTAWIAJ W POBLIŻU ŹRÓDEŁ
CIEPŁA LUB W MIEJSCACH NIE WENTYLOWANYCH.
3
Page 4
Instrukcje dot. bezpieczeństwa
1. Przeczytaj Instrukcję - Wszystkie informacje dotyczące
bezpieczeństwa powinny być przeczytane przed obsługą.
2. Zachowaj Instrukcję - Instrukcje dotyczące
bezpieczeństwa powinny zostać zachowane do wglądu.
3. Zastosowanie ostrzeżeń - Wszystkie uwagi dotyczące
bezpieczeństwa powinny być bezwzględnie stosowane.
4. Przestrzeganie Instrukcji - Wszystkie instrukcje
dot. obsługi i sposobu użycia powinny być przestrzegane.
5. Czyszczenie - Odłącz urządzenie od gniazda zasilania
przed czyszczeniem. Nie używaj płynów lub aerozoli.
Przetrzyj suchą miękką szmatką.
6. Woda i wilgoć - Nie ustawiaj urządzenia w pobliżu
wody - na przykład blisko wanny, kabiny prysznicowej,
kuchennego zlewu, pralki, w wilgotnej piwnicy lub w
pobliżu basenu, itp.
7. Akcesoria - Nie umieszczaj urządzenia na
niestabilnej powierzchni stołu, stojaka lub innych powierzchni.
Produkt może upaść, powodując obrażenia dziecka lub
dorosłego, oraz poważne uszkodzenia urządzenia. Używaj
tylko ze stolikami, mocowaniami dostarczanymi razem z
urządzeniem lub zalecanymi przez producenta. Każdy sposób
montażu urządzenia powinien być zgodny z instrukcją i
wykorzystywać akcesoria montażowe dostarczone przez
producenta.
8. Wentylacja - Otwory wentylacyjne powinny mieć
zapewnioną odpowiednią przestrzeń umożliwiającą
odpowiednie odprowadzenie ciepła. Otwory nie powinny być
blokowane przez umieszczanie urządzenia na łóżku, kanapie,
dywanie, itp. Urządzenie nie powinno być instalowane w
miejscach nie zapewniających odpowiedniej instalacji takich jak
regał na książki, chyba, że zostanie zapewniona odpowiednia
wentylacja.
9. Źródła zasilania - Urządzenie powinno być
zasilane wyłącznie ze źródeł wyszczególnionych
na etykiecie. Jeśli nie jesteś pewien źródła
w swoim domu, skonsultuj się z lokalnym
dostawcą lub dealerem w salonie. Dla urządzeń
zasilanych z baterii, lub innych źródeł zapoznaj
się z instrukcją obsługi.
10. Uziemienie i polaryzacja - Produkt może być
wyposażony w polaryzowaną wtyczkę prądu zmiennego
(wtyczka z jedną blaszką szerszą niż pozostałe). Wtyczka ta
pasuje do gniazda tylko w jeden sposób. Służy to poprawie
bezpieczeństwa. Jeśli nie jesteś w stanie w pełni umieścić
wtyczki w gnieździe, spróbuj ją obrócić. Jeśli nadal nie pasuje
do gniazda skontaktuj się z elektrykiem, aby wymienił gniazdo.
Nie usuwaj zabezpieczenia wtyczki.
11. Zabezpieczenie kabla zasilania - Kabel zasilania powinien
zostać położony tak, aby nie był narażony na zdeptanie,
przebicie, należy zwrócić szczególną uwagę, aby kable nie
były zagięte przy wtyku gniazda zasilania, oraz w miejscu gdzie
“wychodzą” z urządzenia.
12. Burze - Dla dodatkowej ochrony urządzenia podczas
burz lub gdy nie jest używane przez dłuższy okres, odłącz je od
gniazda zasilania, oraz odłącz antenę i wszelkie kable. Zabezpieczy to urządzenie przed wyładowaniami atmosferycznymi,
oraz spięciami linii elektrycznej.
13. Przeciążenia - Nie należy przeciążać gniazda ściennego dodatkowymi rozgałęziaczami, może to spowodować porażenie elektryczne
lub pożar.
14. Przedmioty i płyny - Nigdy nie wpychaj żadnych
przedmiotów poprzez otwory w tym urządzeniu do jego
wnętrza, mogą one spowodować zwarcie skutkując
porażeniem elektrycznym lub pożarem. Nie narażaj
urządzenia na zachlapanie, oraz zadbaj, aby żadne
urządzenia wypełnione płynami jak wazony nie
były umieszczane na urządzeniu.
15. Serwisowanie - Nie podejmuj samodzielnych
prób naprawy, zdejmowania pokrywy, grozi to
narażeniem na działanie wysokiego napięcia, oraz
inne zagrożenia. Pozostaw wszelkie naprawy
wykwalikowanemu personelowi.
16. Uszkodzenia wymagające serwisu - Odłącz
urządzenie od gniazda i przekaż je wykwalikowanemu
personelowi serwisu pod poniższymi warunkami:
• Jeśli uszkodzony jest kabel zasilania;
• Jeśli wyleje się jakiś płyn lub wpadną do urządzenia
inne obiekty;
• Po narażeniu urządzenia na działanie wody;
• Jeśli urządzenie nie działa zgodnie z instrukcją.
Dopasuj ustawienia zgodnie z instrukcją obsługi,
nieprawidłowe ustawienia mogą skutkować uszkodzeniem
wymagającym ingerencji wykwalikowanego personelu do
przywrócenia prawidłowego
działania;
• Jeśli urządzenie upadło lub zostało uszkodzone w inny sposób;
• Jeśli urządzenie wykazuje wyraźne zmiany w działaniu -
konieczna jest interwencja serwisu.
17. Wymiana części - Jeśli wymagana jest wymiana
komponentów, upewnij się, że technik użył części
zalecanych przez producenta lub o podobnej
charakterystyce jak oryginalne. Nieautoryzowane
zamienniki mogą grozić pożarem, porażeniem
elektrycznym lub innymi niebezpieczeństwami.
18. Test bezpieczeństwa - Po każdej wizycie w serwisie
lub naprawie, poproś serwisanta o sprawdzenie
bezpieczeństwa użytkowania produktu i poprawności
jego działania.
19. Ścienny lub sutowy montaż - Produkt powinien być montowany na
ścianie lub sucie wyłącznie zgodnie z zaleceniami producenta.
20. Ciepło - Produkt powinien być umieszczony z
dala od źródeł ciepła takich jak kaloryfer, piec
lub inne (włącznie ze wzmacniaczami).
21. [Dotyczy produktów wyposażonych w lampy próżniowe] Klatka
lamp – Dla bezpieczeństwa użytkownika i ochrony lamp, to
urządzenie może być wyposażone w klatkę ochronną lamp.
Nie zalecamy jej zdejmowania dopóki nie zachodzi konieczność
wymiany lamp.
Po zdjęciu klatki - nie dotykaj lamp – mogą być gorące i
spowodować bolesne oparzenia skóry.
4
Page 5
Przedni i tylny panel

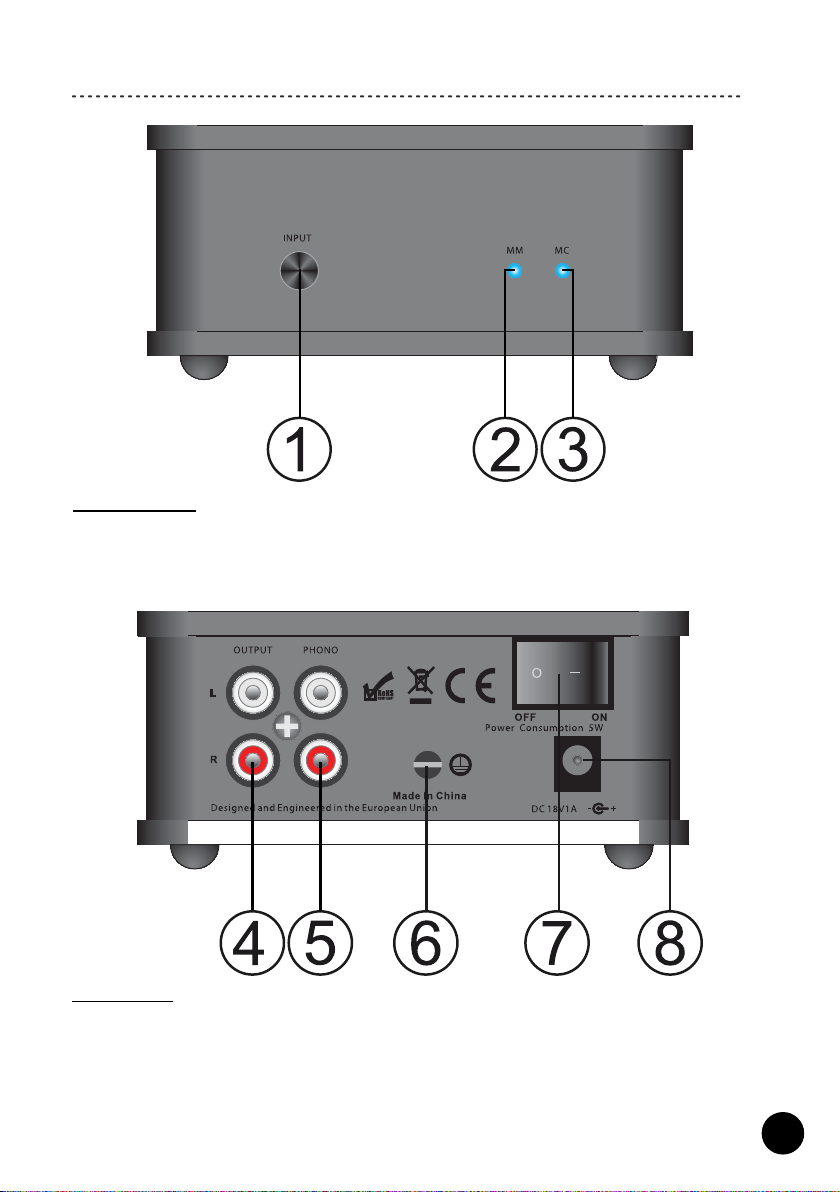

Panel przedni:
1. Selektor wejść MM / MC Phono
2. Dioda LED wskazująca wybór wejścia MM Phono
3. Dioda LED wskazująca wybór wejścia MC Phono
Panel tylny:
4. Wyjście analogowe stereo RCA Line
5. Wejście analogowe stereo RCA Phono
6. Gniazdo uziemienia Phono
7. Przełącznik zasilania ( I – ON / O – OFF)
8. Gniazdo zasilania DC
5
Page 6
Konguracja wzmacniacza

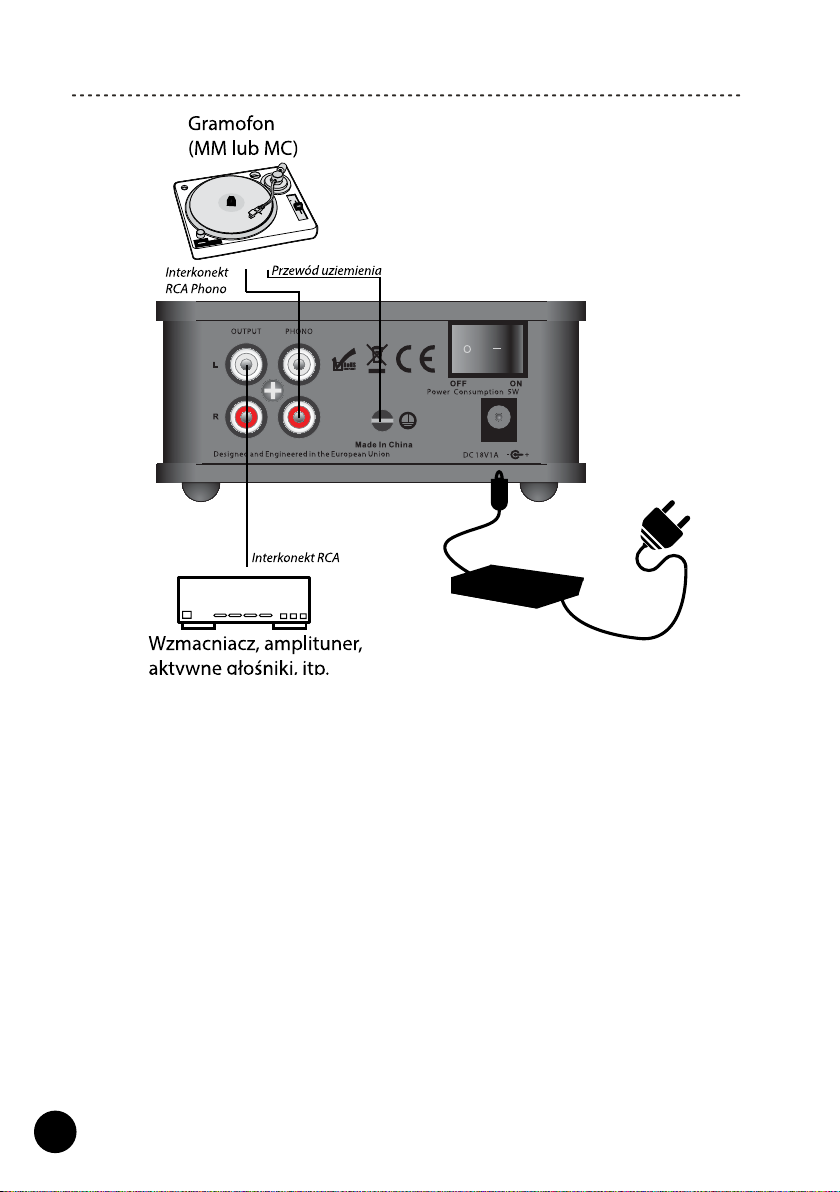

1. Upewnij się, że przedwzmacniacz gramofonowy jest wyłączony (Przełącznik
zasilania w pozycji „O - OFF”, a kabel zasilania DC jest wyjęty z gniazda).
2. Upewnij się, że główny wzmacniacz lub amplituner do którego chcesz podłączyć
przedwzmacniacz gramofonowy jest wyłączony.
3. Wykorzystując interkonekt RCA Phono (nie dołączony do zestawu) połącz wyjście
gramofonu do WEJŚCIA PHONO przedwzmacniacza gramofonowego.
4. Przykręć przewód uziemienia gramofonu do gniazda uziemienia
przedwzmacniacza gramofonowego.
5. Wykorzystując interkonekt RCA (nie dołączony do zestawu) połącz WYJŚCIE
przedwzmacniacza gramofonowego do liniowego wejścia głównego urządzenia w
systemie (wzmacniacza, amplitunera, aktywnych głośników itp.).
6. Twój przedwzmacniacz gramofonowy jest gotowy do obsługi.
6
Page 7
Obsługa
1. Umieść przewód zasilania DC w gnieździe wzmacniacza i podłącz zasilacz do
gniazda zasilania.
2. Włącz przedwzmacniacz gramofonowy - wciśnij przełącznik zasilania (przełącznik
zasilania powinien znajdować się w pozycji “I - ON”).
3. Dioda LED MM Phono zacznie świecić na niebiesko, przedwzmacniacz
gramofonowy jest gotowy do pracy z gramofonami wyposażonymi we wkładkę
MM.
Opcja MM jest domyślnym trybem pracy przedwzmacniacza aktywnym po każdym
jego włączeniu.
4. Jeśli Twój gramofon wyposażony jest we wkładkę MC - wciśnij przycisk selektora
MM / MC Phono - dioda LED MC Phono zacznie świecić na niebiesko.
5. Włącz główne urządzenie w systemie (wzmacniacz, amplituner, aktywne głośniki
itp.), wybierz wejście liniowe do którego podłączony jest przedwzmacniacz, włącz
gramofon i rozpocznij odtwarzanie.
Uwaga!
Procedura włączania (ON): upewnij się, że włączasz przedwzmacniacz przed
włączeniem głównego urządzenia w systemie audio (wzmacniacz, amplituner, aktywne
głośniki, itp.).
Procedura wyłączania (OFF): upewnij się, że wyłączasz przedwzmacniacz po
uprzednim wyłączeniu głównego urządzenia w systemie audio (wzmacniacz,
amplituner, aktywne głośniki, itp.).
Specykacje
Impedancja wejściowa: MM: 47Kohm/120pF
Wzmocnienie: MM: 40dB
THD: MM: 0.01%
Napięcie wyjściowe: MM: 300mV przy 3mV/1kHz
Szumy podłoża: MM: 86dB (94dB - klasa A)
Maksymalne wyjście: 9.5V/1kHz
Charakterystyka RIAA: 20Hz - 20kHz / max. 0.5dB
Wejścia: RCA Phono (MM/MC)
Wyjścia: RCA Pre-Out
Zasilanie DC, zużycie energii: DC 12V, 2W
Wymiary (W x S x G): 5.4 x 11.3 x 11.3 cm
Waga (bez opakowania): 0.7 kg / szt.
Rezerwujemy prawo do zmiany szczegółów specykacji bez powiadomienia w celu poprawy parametrów technicznych.
MC: 100ohm/120pF
MC: 60dB
MC: 0.05%
MC: 300mV przy 0.3mV/1kHz
MC: 68dB (75dB - klasa A)
7
Page 8
Zalecamy kontakt z profesjonalnym instalatorem lub dealerem w celu instalacji
produktów TAGA Harmony.
Rekomendujemy użycie wysokiej jakości kabli i innych akcesoriów
instalacyjnych TAGA Harmony.
Zawartość opakowania:
Przedwzmacniacz gramofonowy 1 szt.
Zasilacz DC 1 szt.
Kabel zasilania 1 szt.
Instrukcja obsługi 1 szt.
Produkt jest oznaczony symbolem widocznym z lewej strony.
Produkt został przetestowany i jest zgodny z wymaganiami dyrektywy
Dla użytkowników w EU (Unii Europejskiej):
2014/30/EU (EMC) i 2014/35/EU (LVD) Rady Europejskiej.
Produkt jest oznaczony znakiem pokazanym na rysunku po lewej.
Dla użytkowników z EU (Unii Europejskiej):
Zgodnie z dyrektywą WEEE (Odpady elektryczne i elektroniczne),
nie wyrzucaj tego produktu z odpadami domowymi lub komercyjnymi.
Elektryczne i elektroniczne odpady powinny być składowane i poddawane
recyklingowi zgodnie z przepisami i praktykami prawnymi danego kraju.
Informacje o recyklingu tego produktu są dostępne u lokalnych władz,
odbiorcy odpadów lub w sklepie w którym zakupiono urządzenie.
TAGA EUROPA
POLPAK POLAND Sp. z o.o.
AL.JEROZOLIMSKIE 333A
05-816 REGUŁY k/WARSZAWY, POLAND
Email: [email protected]
Internet: www.polpak.com.pl
WAŻNE!
www.TagaHarmony.com
Loading...
