V 1.0 Bestellnr. / Order No. 9103-0352
B
BETRIEBSANLEITUNG
USER MANUAL
P 10
2
Seite / Page
Deutsch
............................................................................................... 4
English
................................................................................................ 24
Anhang / Appendix A:
Anschlussbilder
................................................................................... 42
Wiring diagrams
................................................................................... 42
Anhang / Appendix B:
Technische Daten
................................................................................ 43
Technical specifications
.................................................................. 43
3
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen B Röhrenvorverstärker P10
haben Sie ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde.
Im Zeitalter moderner, breitbandiger Medien wie SACD oder DVD-Audio, die Frequenzen weit oberhalb von 20 kHz
speichern und wiedergeben können, sind klassische Röhrenverstärker schlicht überfordert. Es erschien uns daher absolut
notwendig, mit dem P10 einen Röhrenverstärker zu konzipieren, der mit Hilfe einer neuen Schaltungstechnologie und seinen
völlig neu entwickelten Röhrentypen die bisherigen Grenzen der klassischen Röhrentechnik weit überschreitet.
In der professionellen Studiotechnik wie auch bei vielen HiFi Enthusiasten ist seit langem bekannt, dass durch die zahlreichen Verbindungen zwischen den einzelnen Geräten einer HiFi Anlage Störpotentiale von einem zum anderen Gerät
übertragen werden. So genannte 'Masseschleifen', die sich unweigerlich durch die vielfältigen Masseverbindungen, wie
z. B. die Erdanschlüsse des Stromnetzes und der Antennenanlage sowie über die Abschirmungen der Signalkabel
ergeben, führen ebenfalls zu Störungen und damit zu hörbaren Klangeinbußen. Symmetrische Verbindungen lindern das
Problem zwar, lösen es aber nicht vollständig, da sämtliche Geräte der Anlage weiterhin elektrisch verbunden bleiben.
B beschreitet mit dem P10 nun völlig neue Wege. Die B CI (complete isolation) Technologie eliminiert Störeinkopplungen vollständig. Die CI Technologie besteht aus zwei Komponenten: allpoligen, vollständig trennenden Eingangsschaltern und differentiellen Signaleingängen mit 'Floating Ground'.
Die allpoligen elektromechanischen Eingangsschalter des P10 trennen nicht nur wie sonst üblich die Signalleiter der
Quellgeräte vom Verstärker, sondern auch deren Masseverbindungen. Der P10 wird somit elektrisch vollständig von
allen gerade nicht gehörten Quellgeräten getrennt. Es bleibt nur die eine Verbindung zum gerade gehörten Quellgerät
bestehen. Die Vernetzung der HiFi Anlage wird auf diese Weise minimiert und ungewünschte Masseschleifen und Einkopplungen werden eliminiert.
Um auch noch eventuelle Masseschleifen in der Verbindung mit dem gerade aktiven Quellgerät auszuschließen, kann
der aktive Eingang zusätzlich auf 'Floating Ground' geschaltet werden. In dieser Stellung wird der Eingang des P10 auf
differentielle Betriebsart umgeschaltet und die niederohmige Masseverbindung zwischen Quellgerät und P10 wird aufgehoben. Diese Betriebsart entspricht in der Wirkungsweise der symmetrischen Anschlussart - allerdings kann sie beim
P10 auch mit normalen, nicht symmetrischen Quellgeräten und normalen Cinchkabeln genutzt werden.
In der Summe erreicht die B CI Technik eine absolute Minimierung sämtlicher Störpotentiale, die sich in einer HiFi Anlage
und deren Verkabelung aufbauen können. Das Ergebnis ist eine phänomenale Störfreiheit, Dynamik und Präzision der
Wiedergabe.
Neben der neuen Röhrentechnologie kommen im P10 auch modernste Halbleiter und Mikroprozessoren zum Einsatz.
Die Halbleitertechnik dient aber nicht der Signalverstärkung - die komplette Signalverarbeitung im P10 erfolgt ausschließlich mit Röhren! Die Halbleiter dienen im P10 einigen nicht unerheblichen Hilfszwecken, wie z. B. der ständigen
Kontrolle und Überwachung aller Betriebsparameter. Dadurch wird eine sehr hohe Betriebssicherheit und Zuverlässigkeit
des P10 erreicht. Der P10 informiert Sie z. B. automatisch, wenn irgendwann einmal bedingt durch Alterung die Röhren
ihre optimalen Betriebseigenschaften verlieren sollten.
Auch in vielerlei anderer Hinsicht setzt der P10 neue Maßstäbe; so verhindern spezielle Vibrationsabsorber in den
Gerätefüßen, dass Körperschall oder mechanische Vibrationen klangschädliche Mikrophonieeffekte in den empfindlichen
Röhren auslösen.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden. Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere
auf PVC) als Konstruktionselement. Statt dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die einerseits gut recycelbar sind und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Metallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Störquellen
ausgeschlossen. Die von den Geräten ausgehende elektromagnetische Strahlung (Elektrosmog) wird gut abgeschirmt
und auf ein absolutes Minimum reduziert.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem Verstärker.
elektroakustik
Das Gerät und alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und -standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung
vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
4
Inhaltsverzeichnis
Seite
Bedienung
Bedienelemente an der Frontseite ....................................................................................... 6
Betriebsarten- und Quellenwahl ........................................................................................ 6
Programme......................................................................................................................... 7
Lautstärke und Balance ..................................................................................................... 8
Display................................................................................................................................ 9
Fernbedienung ................................................................................................................. 10
Schutzschaltung ............................................................................................................... 11
Wissenswertes über Röhren ............................................................................................... 11
Anschluss und Inbetriebnahme
Sicherheitshinweise ............................................................................................................ 12
Anschlusselemente ............................................................................................................. 14
Aufstellung, Verkabelung, Inbetriebnahme ......................................................................... 16
Sonstiges
Glossar ................................................................................................................................ 18
Betriebsstörungen ............................................................................................................... 20
Anhang
A: Anschlussbilder ................................................................................................................. 42
B: Technische Daten ............................................................................................................. 43
5
Bedienelemente an der Frontseite
1111
Hauptschalter
Mit dem Hauptschalter wird die Betriebsart (OFF, STBY,
HEAT, HV), die Hörquelle oder das Programm (S, P) gewählt. Der Schalter kann von Hand nach links und rechts
gedreht werden. Bei Fernbedienung wird der Schalter
motorisch in die gewählte Position gebracht.
Die Schalterstellungen haben folgende Funktionen:
OFF
Das Gerät ist ausgeschaltet.
In dieser Schalterstellung reagiert das Gerät nicht auf
Befehle der Fernbedienung. Es kann nur von Hand durch
Drehen des Hauptschalters eingeschaltet werden.
STBY
(Standby-Betrieb)
Im Standby-Betrieb ist der Verstärker ebenfalls ausgeschaltet. Es wird lediglich der Fernbedienungsempfänger
mit Strom versorgt. Aus der Standby-Stellung kann der
P10 auch über die Fernbedienung eingeschaltet werden.
HEAT
In der HEAT-Stellung ist die Röhrenheizung eingeschaltet, der Verstärker selbst ist abgeschaltet. Die
HEAT-Stellung kann bei Hörpausen (5 Min. ... 2 Std.) ge-
wählt werden, um ein Auskühlen der Röhren zu vermeiden.
In der HEAT-Stellung ist die Hochspannung noch abgeschaltet. Der Stromverbrauch ist reduziert, die Röhren
sind unbelastet. Der Betriebsstundenzähler (siehe Kapitel
'Programme, Time') ist angehalten.
HV
In der HV-Stellung sind Heizung und Hochspannung eingeschaltet.
Diese Stellung empfiehlt sich für kurze Hörpausen
(< 5 Min.).
Betriebsstellungen
DISC / TUNER / AUX / AUX/PH / AUX1 / AUX2 /
RECORDER
In diesen Positionen des Hauptschalters ist der P10 voll
eingeschaltet und betriebsbereit. Die gewählte Quelle
kann gehört werden. Gleichzeitig steht das Signal der gewählten Quelle an den Recorderausgängen zur Aufnahme zur Verfügung und kann aufgezeichnet werden.
Einschalten des P10
Zum Einschalten des P10 kann der Hauptschalter direkt
aus jeder Stellung (also auch aus der OFF oder STBY
Position) auf eine der Betriebsstellungen geschaltet
werden.
Die Mikroprozessorsteuerung sorgt dafür, dass die
Röhren immer optimal und schonend angeheizt werden
und dass die Hochspannung nicht zu früh aufgeschaltet
wird. Das prozessorgesteuerte, schonende Anfahren des
P10 schont die Röhren und verlängert ihre Lebensdauer.
Wird der P10 aus dem kalten Zustand eingeschaltet,
dauert das Anheizen der Röhren ca. 1 Minute.
Während der Anheizphase blinkt die Verzögerungsanzeige im Display. Das Erreichen der Betriebstemperatur
und das Einschalten der Hochspannung wird durch das
Hochspannungssymbol im Display angezeigt. Der
Verstärker ist nun betriebsbereit, der Lautsprecherausgang wird freigegeben und die Wiedergabe kann
beginnen.
Hinweise zum Hauptschalter:
Der Hauptschalter ist kein Netztrenner. Auch in der
OFF Position bleiben einige Schaltungsteile unter
Spannung, die Stromaufnahme in der OFF Position ist
aber auf unter 1 Watt reduziert.
An der Geräterückseite befindet sich zusätzlich ein
mechanischer Netzschalter, der das Gerät voll-
ständig vom Netz trennt. Zum Betrieb muss dieser
Schalter eingeschaltet werden. Ein Ausschalten des
rückwärtigen Netzschalters ist normalerweise nicht
erforderlich und nur bei längerer Abwesenheit (z. B.
Urlaubsreise) empfohlen.
6
Programme
Über die Stellungen S (Special) und P (Program) können
Sonderfunktionen erreicht werden, die im normalen
Betrieb nicht benötigt werden. Die Bedienung der entsprechenden Menüs kann daher ausschließlich mit den
Tastern
/
/
an der Gerätefront er-
folgen. Die Taster haben dabei folgende Funktion:
: Aktivieren der jeweiligen Funktion
: nächster Menüpunkt
: vorheriger Menüpunkt
S
In der Stellung S (Displayanzeige SPECIAL) steht folgendes Menü zur Verfügung:
• TIME
Anzeige des Betriebsstundenzählers
• VERSION
Anzeige der Softwareversion
• BRIGHT
Anzeige der Displayhelligkeit
Zum Verändern der Displayhelligkeit die Funktion mit
aktivieren und mit
/
verändern,
Speichern des neuen Wertes mit
• RC ADR
Umstellung der Fernbedienungsadresse
Zum Verändern der Fernbedienungsadresse die
Funktion mit
aktivieren und mit
/
verändern,
Speichern der Fernbedienungsadresse mit
P
In der Stellung P (Displayanzeige PROG) ist es möglich,
für spätere Erweiterungen ein Update der Firmware vorzunehmen. Bitte nehmen Sie hierzu Kontakt mit Ihrem
Händler auf.
7
Tipptaster an der Gerätefront
2222
/
Ein langer Druck schaltet die Aufnahmeausgänge des
P10 ein. Das Symbol leuchtet, wenn die Aufnahmeausgänge eingeschaltet sind. Es kann nun über die
Recorder-OUT-Buchsen das gerade laufende Programm
aufgenommen werden.
Kurzes Antippen des
-Tasters (Monitor leuchtet
auf) während der Aufnahme schaltet zwischen dem
Originalsignal der Quelle und dem Hinterbandsignal des
Recorders hin und her.
Nach Beendigung der Aufnahme sollten die Aufnahmeausgänge mit einem langen Druck auf den
-Taster
wieder ausgeschaltet werden.
Hinweis:
So lange die Aufnahmegänge eingeschaltet sind, ist
eine Massetrennung zu den Quellgeräten nicht möglich.
Die FLOAT-Funktion ist deaktiviert.
Befindet sich der Hauptschalter in Stellung S, dient
dieser Taster zum Aktivieren der jeweiligen Funktion.
3333
CHINCH OUT /
Taster zum ein- / ausschalten des unsymmetrischen Vorverstärkerausgangs.
Befindet sich der Hauptschalter in Stellung S, dient
dieser Taster zum Auswählen und Verändern eines
Menüpunktes.
4444
XLR OUT /
Taster zum ein- / ausschalten des symmetrischen Vorverstärkerausgangs.
Befindet sich der Hauptschalter in Stellung S, dient
dieser Taster zum Auswählen und Verändern eines
Menüpunktes.
5555
PHO
Taster zum Ein- und Ausschalten des Kopfhörerausgangs. Bei eingeschaltetem Kopfhörer-Ausgang leuchtet
in der Anzeige das Symbol .
6666
LOUDN / FLOAT
Der Verstärker ist mit einer gehörrichtigen Lautstärkeregelung (LOUDNESS) ausgestattet, die bei sehr
geringen Lautstärken die frequenzabhängige Empfindlichkeit des menschlichen Ohres entsprechend der
Gehörphysiologie kompensiert.
Durch kurzes Antippen des Tasters
wird die
gehörrichtige Lautstärkeregelung ein- oder ausgeschaltet.
Das
Symbol im Display leuchtet, wenn LOUDN
eingeschaltet ist.
Ein langer Druck auf den Taster schaltet die Betriebsart
Floating Ground. Hierbei kann bei vielen Quellgeräten
eine bessere Wiedergabequalität erreicht werden.
Für eine optimale Funktion dieser Betriebsart ist es
vorteilhaft, wenn die Cinch oder Gehäusemasse der
angeschlossenen Quellgeräte mit der hinteren GNDSchraube verbunden sind.
Das Symbol im Display leuchtet, wenn FLOAT eingeschaltet ist.
Hinweis:
• Wenn die 'FLOAT' Betriebsart verwendet werden soll,
sollten Quellgerät und P10 mit einem Massekabel
(siehe 'Verdrahtungsdiagramm, Anhang A')
verbunden werden.
• Sollte es zu Störungen (Brumm-Geräusche) kommen,
während FLOAT eingeschaltet ist, schalten Sie bitte
auf Normalbetrieb um.
Lautstärke- und Balancesteller
7777
BAL
(Balance-Regler)
Zur stufenlosen Einstellung der Pegelbalance zwischen
linkem und rechtem Kanal, z. B. bei unterschiedlicher
Boxenaufstellung, dient der Balance-Regler.
Um jegliche negative Klangbeeinflussung zu vermeiden,
ist der Balance-Regelbereich auf ca. 6 dB begrenzt. Das
Absenken der Lautstärke eines Stereokanals bis auf Null
ist nicht gewollt.
• In der Mittelstellung des Reglers ist die Verstärkung auf
beiden Kanälen gleich.
• Wird der Regler im Uhrzeigersinn gedreht, so verschiebt sich die Stereomitte nach rechts.
• Drehen gegen den Uhrzeigersinn verschiebt die
Stereomitte nach links.
8888
VOLUME
Stufenlose Einstellung des Wiedergabepegels durch
hochwertiges 4-fach-Potentiometer mit extrem geringem
Gleichlauffehler.
Wird der Regler im Uhrzeigersinn gedreht, so steigt die
Lautstärke an. Drehen gegen den Uhrzeigersinn vermindert die Lautstärke.
8
9999
Display
Der P10 verfügt über ein Display, das über den Betriebszustand des Gerätes informiert. Außerdem können auf
dem Display Zusatzinformationen dargestellt werden.
Die Bedeutung der einzelnen Leuchtsymbole ist in der
unten stehenden Tabelle zusammengefasst.
Symbol Funktion
a Hinterbandkontrolle bei Recorder-Aufnahme eingeschaltet
b
½
Blinkindikator
• Blinken nach dem Einschalten:
Signalisiert die laufende Einschaltverzögerung
c HEAT Röhrenheizung eingeschaltet
d HV Hauptbetriebsspannung (Hochspannung) eingeschaltet, Gerät betriebsbereit
e
½
CHINCH OUT
f
½
XLR OUT
g
½
Standby LED
h PHO Kopfhörerausgang eingeschaltet
i FLOAT
k
LOUDNESS
Leuchtet, wenn die gehörrichtige Lautstärke-Regelung eingeschaltet ist.
l alphanumerisches Anzeigenfeld
9
Fernbedienung
Dem P10 liegt als Zubehör die Fernbedienung F10 bei. Mit dieser Fernbedienung
können alle wesentlichen Funktionen des P10 bedient werden. Ferner sind mit der
Fernbedienung F10 alle Quellgeräte fernbedienbar, sofern diese über einen
R
Link
Steueranschluss verfügen.
Die folgende Tabelle zeigt die Fernbedienungstaster und deren Funktion bei der Bedienung des Gerätes.
Funktion
Gerät aus STANDBY ein- und ausschalten
• Im Standby:
schaltet das Gerät auf Hörbereitschaft (Hauptschalterstellung HV)
• Während des Betriebs:
kurzes Antippen schaltet auf Hörbereitschaft (HV)
langes Drücken (ca. 2 Sek.) schaltet auf Standby
Taster zur Hörquellenwahl:
Gewählter Eingang
G
GG
G
DISC
q
qq
q
TUNER
AUX 1
AUX 2
4
44
4
AUX / PH
H
HH
H
RECORDER
Anmerkung
:
Befindet sich der Verstärker in STANDBY,
wird dieser eingeschaltet und gleichzeitig das
betreffende Quellgerät selektiert.
j
jj
j
Wippe zur Lautstärkeregelung
Öffnet und schließt das Verstärker-Menü (Amp-Menü)
Menübedienung
/ Auswahl des Menüpunktes
/ Veränderung des Menüpunktes
Verstärker-Menü
(Amp-Menü)
Das Verstärker-Menü (Amp-Menü) enthält folgende Einstellmöglichkeiten:
• Einstellung der Ausgänge
PRE1
PRE2
PRE1+2
OFF
• LOUDNESS
LOUD ON
LOUD OFF
• FLOAT
FLOAT ON
FLOAT OFF
10
Schutzschaltung
Der P10 ist mit einer Mikroprozessor-gesteuerten Schutzschaltung ausgestattet, die sämtliche Geräteteile während der gesamten Betriebszeit überwacht.
Die Schutzschaltung sorgt dafür, dass die Röhren
schonend angeheizt werden und sie verlängert so die
Lebensdauer der Röhren.
Da Röhren einer gewissen Alterung unterworfen sind,
führt der Prozessor Buch über die abgelaufene Betriebszeit der Röhren. Nach 5000 Betriebsstunden empfehlen
wir eine Überprüfung der Röhren durch Ihren Fachhändler. Der Ablauf dieser Betriebszeit wird vom Prozessor durch die Meldung ' > 5000 h ' während der Aufheizphase signalisiert.
Wissenswertes über Röhren
Röhren sind elektronische Bauteile, die herausragende
klangliche Eigenschaften haben, die aber auf Grund ihrer
Konstruktion eine gewisse Sorgfalt erfordern. Dies hängt
hauptsächlich damit zusammen, dass Röhren einen sehr
empfindlichen mechanischen Aufbau haben. Zudem besitzen Röhren einen Heizfaden, der, ähnlich dem Glühfaden in Glühbirnen, nur eine bestimme Lebensdauer
hat.
Im P10 wacht ein Mikroprozessor darüber, dass die
Röhren immer so schonend wie möglich angeheizt
werden und dass sie stets vor Überlastungen geschützt
sind. Die Betriebsspannungen der Röhren sind elektronisch stabilisiert. Unter- oder Überspannungen im Netz
wirken sich dadurch nicht negativ auf die Röhren aus.
Die Dämpferfüße mildern mechanische Stöße und Vibrationen.
All diese konstruktiven Maßnahmen machen den P10
äußerst betriebssicher und garantieren Ihnen einen
langen, störungsfreien Betrieb des Gerätes.
Über die genannten konstruktiven Maßnahmen hinaus
können aber auch Sie als Benutzer dazu beitragen, ein
Maximum an Klang und Lebenserwartung aus Ihren
Röhren heraus zu holen.
Dazu sollten Sie folgende Punkte beachten:
• häufiges Ein- und Ausschalten des Gerätes vermeiden!
- für kurze Hörpausen (unter 5 ... 10 Minuten) das Gerät auf die HV-Bereitschaftsstellung schalten.
- bei längeren Hörpausen (bis zu 2 Stunden) den
Hauptschalter in die HEAT-Stellung bringen.
• harte mechanische Stöße vermeiden!
• vor einem Transport das Gerät mind. 1 Std. abkühlen
lassen.
11
Sicherheitshinweise
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt
diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
Das Gerät ist so aufzustellen, dass eine Berührung sämtlicher Geräteanschlüsse (insbesondere durch Kinder)
ausgeschlossen ist. Die Hinweise und Angaben im
Kapitel 'Aufstellung und Verkabelung' sind unbedingt
zu beachten.
Die mit dem AAAA-Symbol gekennzeichneten Lautsprecheranschlussklemmen können hohe Spannungen führen.
Ein Berühren der Anschlussstellen oder der Leiter der
daran angeschlossenen Kabel ist zu vermeiden.
Die für das Gerät erforderliche Stromversorgung ist dem
Aufdruck an der Netzgerätebuchse zu entnehmen. An
andere Stromversorgungen darf das Gerät nicht angeschlossen werden. Bei längerer Nichtbenutzung sollte
der Netzstecker des Gerätes aus der Steckdose gezogen
werden.
Netzkabel müssen so verlegt werden, dass keine Gefahr
der Beschädigung (z. B. durch Trittbelastung oder durch
Möbelstücke) besteht. Besondere Vorsicht ist dabei an
den Steckern, Verteilern und an den Anschlussstellen
des Gerätes geboten.
Durch die Geräteöffnungen dürfen keine Flüssigkeiten
oder Fremdkörper in das Gerät gelangen. Im Inneren
führt das Gerät Netzspannung, es besteht die Gefahr
eines tödlichen elektrischen Schlages. Auf den Netzstecker darf keine übermäßige Krafteinwirkung ausgeübt
werden.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und
stellen Sie keine Blumenvasen oder andere Gefäße mit
Flüssigkeiten auf das Gerät.
Wie alle Elektrogeräte so sollte auch dieses Gerät nicht
unbeaufsichtigt betrieben werden. Es ist darauf zu
achten, dass es für kleine Kinder unerreichbar ist.
::::
ACHTUNG
Röhrenverstärker produzieren prinzipbedingt eine
große Abwärme. Beachten Sie deshalb bitte unbedingt folgende Punkte:
• Berühren Sie niemals im Betrieb die Röhren oder die
Röhrenabdeckungen, da diese sehr heiß werden
können.
• Stellen Sie das Gerät frei auf und sorgen Sie für eine
ungehinderte Luftzufuhr zum Gerät.
• Legen Sie keine Gegenstände auf das Gerät.
• Beachten Sie alle Angaben im Kapitel 'Aufstellung'.
• Lassen Sie das Gerät abkühlen, bevor Sie es trans-
portieren oder es bewegen.
• Stellen Sie das Gerät so auf, dass es für Kinder unerreichbar ist.
Das Gerät darf nur vom qualifizierten Fachmann geöffnet
werden. Reparaturen und das Auswechseln von Sicherungen sind von einer autorisierten Fachwerkstatt
durchzuführen. Außer den in der Betriebsanleitung beschriebenen Handgriffen dürfen vom Benutzer keinerlei
Arbeiten am Gerät vorgenommen werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort der
Netzstecker gezogen und das Gerät zur Überprüfung in
eine autorisierte Fachwerkstatt gegeben werden.
Überspannungen im Stromversorgungsnetz, dem Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen auftreten
können, stellen eine Gefährdung für das Gerät dar.
Spezielle Vorschaltgeräte wie Überspannungsprotektoren oder die 'Power Bar' Netzanschlussleiste bieten
einen gewissen Schutz vor Gerätebeschädigungen aus
o. g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung
des Gerätes vom Netz und den Antennenanlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi Anlage bei Überspannungsgefahr (z. B.
bei heraufziehenden Gewittern) aus den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen, an
die das Gerät angeschlossen wird, müssen den geltenden Bestimmungen entsprechen und fachgerecht von
einem zugelassenen Installationsbetrieb ausgeführt sein.
::::
ACHTUNG
Es dürfen keinerlei Änderungen am Gerät vorgenommen werden. Insbesondere dürfen die Abdeckungen der
Röhren nicht entfernt werden. Ein Betrieb des Gerätes
ohne Röhrenabdeckung ist nicht zulässig.
12
Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Ton- und/oder Bildwiedergabe im Heimbereich in trockenen Räumen unter
Berücksichtigung aller in dieser Anleitung gemachten Angaben bestimmt.
Bei allen anderen Einsatzzwecken, insbesondere in
medizinischen oder sicherheitsrelevanten Bereichen, ist
vorher die Zulassung und Eignung des Gerätes für
diesen Einsatz mit dem Hersteller abzuklären und schriftlich genehmigen zu lassen.
Geräte mit Rundfunk- oder Fernsehempfangsteilen
dürfen im Rahmen der gültigen 'Allgemeingenehmi-
gung für Ton- und Fernseh- Rundfunkempfänger',
veröffentlicht im Amtsblatt des Bundesministers für Post
und Telekommunikation, in der Bundesrepublik Deutschland betrieben werden.
Mit dem Gerät dürfen nur Aussendungen empfangen
oder wiedergegeben werden, die für die Allgemeinheit
bestimmt sind. Der Empfang oder die Wiedergabe anderer Aussendungen (z. B. des Polizei- oder Mobilfunks)
ist nicht gestattet.
Batteriewechsel:
Um die Abdeckung des Batteriefachs zu öffnen, lösen
Sie die Arretierung durch Eindrücken und heben die Abdeckung an. Legen Sie 3 neue Batterien vom Typ LR 03
(MICRO) gemäß der Kennzeichnung ins Batteriefach ein.
Bitte achten Sie darauf, dass grundsätzlich immer alle
Batterien erneuert werden.
Achtung:
War die Fernbedienung auf die Adresse 2 umgeschaltet, so muss nach einem Batteriewechsel diese Umschaltung ggf. wiederholt werden!
Hinweis zur Entsorgung der gebrauchten
Batterien:
Gebrauchte Batterien dürfen nicht über den Hausmüll entsorgt werden! Sie sind gemäß Batterieverord-
nung (BattVO) an den Verkäufer (Fachhandel) oder an
die Stadt zurückzugeben, um sie einer schadlosen Verwertung oder Beseitigung zuzuführen. Die Städte
stellen hierfür Sammelbehälter zur Verfügung und/oder
nehmen Altbatterien an Sammelfahrzeugen an.
Gerätezulassung und Konformität mit
EG-Richtlinien
Das Gerät ist zum bestimmungsgemäßen Gebrauch in
der EG zugelassen.
Durch das am Gerät befindliche Zeichen erklärt
die Konformität mit den EG-Richtlinien RL 89/336/EWG,
geändert durch RL 91/263/EWG und RL 93/68/EWG sowie RL 73/23/EWG, geändert durch RL 93/68/EWG und
den daraus abgeleiteten nationalen Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer
muss außen am Gerät vorhanden und gut lesbar sein!
Die Seriennummer ist Bestandteil unserer Konformitätserklärung und damit der Betriebszulassung des Gerätes!
Seriennummern am Gerät und in den original Begleitpapieren (insbesondere den Kontroll- und Garantiezertifikaten) dürfen nicht entfernt oder verändert werden
und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von als widerrufen und ein Betrieb
des Gerätes innerhalb der EG ist untersagt und aufgrund
geltender EG und nationaler Gesetze unter Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder
sonstige Eingriffe von nicht von autorisierten Werkstätten oder sonstigen Dritten verliert das Gerät seine Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder
solche Zusatzgeräte angeschlossen werden, die ihrerseits zugelassen sind und allen geltenden gesetzlichen
Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf das
Gerät nur zu den im Abschnitt 'Bestimmungsgemäßer
Gebrauch' genannten Anwendungen eingesetzt werden.
Pflege des Gerätes:
Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu
ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur
mit einem angefeuchtete weichen Tuch oder Schwamm
abgewischt werden. Nicht trocken abreiben. Zum Anfeuchten des Tuches verwenden Sie bitte ausschließlich
Wasser ggf. mit etwas mildem Reinigungsmittel wie z. B.
Neutralreiniger, Schmierseife oder ähnlichem. Verwenden Sie niemals organische Lösungsmittel, die z. B. Verdünnung, Alkohol oder Kraftstoffe enthalten können.
Vor der Wiederinbetriebnahme muss sichergestellt sein,
dass keine Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse ordnungsgemäß sind.
13
Anschlusselemente

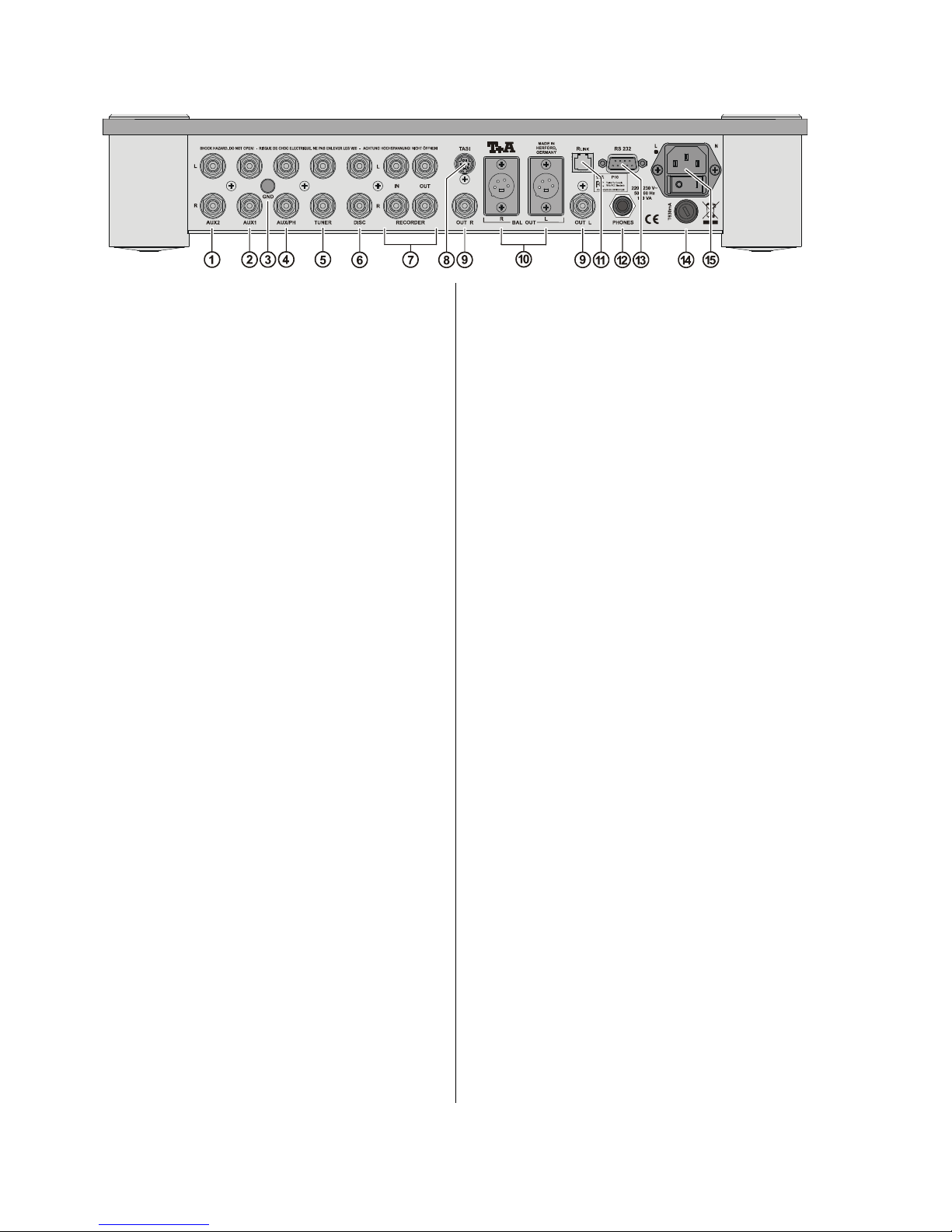

(Rückseite)
1111
AUX 2 - Eingangsbuchse
Universeller Vorverstärker-Eingang.
2222
AUX 1 - Eingangsbuchse
Universeller Vorverstärker-Eingang.
3333
GND
Hier wird das Massekabel der Quellgeräte angeklemmt,
um Brummeffekte zu vermeiden (siehe auch
'Bedienelemente an der Frontseite, Float').
4444
AUX/PH Eingangsbuchse
Universeller Vorverstärker-Eingang.
An diesen Eingang kann ein Plattenspieler G10 mit
eingebautem Phono-Vorverstärker direkt angeschlossen
werden.
Andere Plattenspieler können über den als Sonderzubehör lieferbaren Phono-Vorverstärker PH2000 angeschlossen werden.
5555
TUNER - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Tuners.
6666
DISC - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Disc-Players
(CD-, DVD- oder SACD-Player).
7777
RECORDER
Ein- und Ausgangsbuchsen für den Anschluss eines Gerätes mit Aufzeichnungs- und Wiedergabemöglichkeiten
(Tape, Disc-Recorder etc.).
8888
SURROUND INTERFACE
(TASI)
Diese von genormte Schnittstelle erlaubt das Einschleifen eines B Surround-Decoders.
9999
OUT R / OUT L
Unsymmetrischer Vorverstärkerausgang
BAL OUT
Symmetrischer Vorverstärkerausgang
Die Verwendung dieses Ausgangs empfiehlt sich, wenn
das angeschlossene Gerät symmetrische Eingänge besitzt, insbesondere bei langen Verbindungsleitungen (Aktivlautsprecher) oder Endstufen, die direkt bei den Lautsprechern positioniert sind.
±±±±
R
LINK
Steuerausgang für -Geräte mit R
LINK
– Eingang.
PHONES
(Kopfhörerbuchse)
Anschlussbuchse für einen Stereo-Kopfhörer mit einer
Impedanz von mindestens 50 Ω.
RS 232
Steueranschluss zur Fernsteuerung des P10 und zur Integration in vernetzte Multimedia-Anlagen.
14
Loading...
