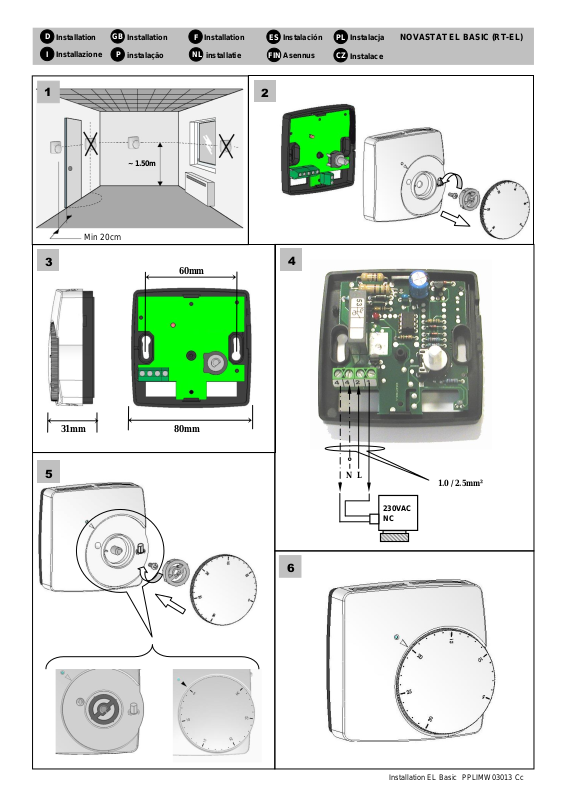

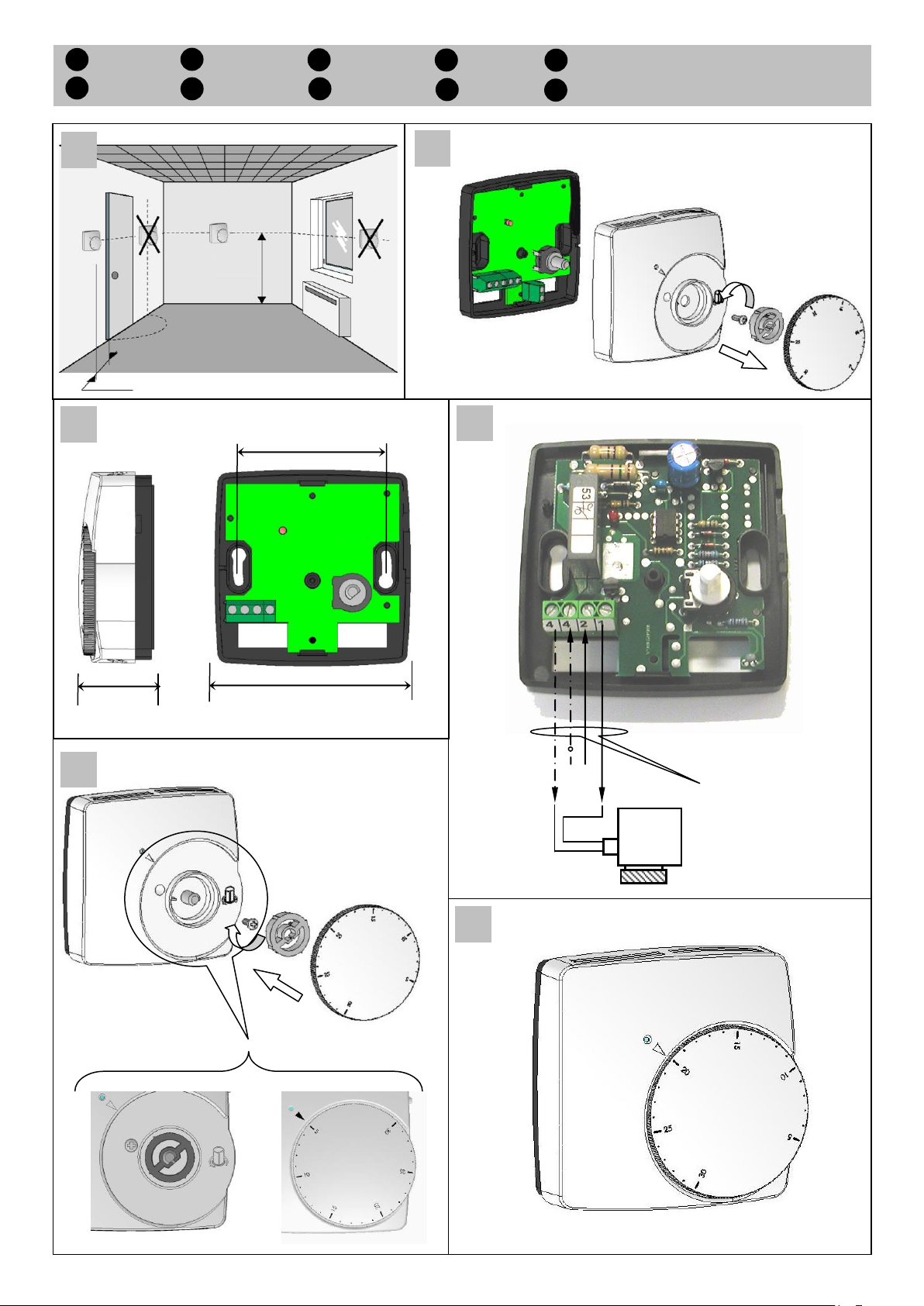

Page 1
3
2 4 5
N L
1.0 / 2.5mm²
6
60mm
80mm
31mm
Installation EL Basic_PPLIMW03013 Cc
1
230VAC
NC
S
???
FIN
Asennus
F
Installation
Installation
GB
Installation
D
Installazione
I
instalação
P
NL
installatie
Min 20cm
~ 1.50m
Instalacja
PL
Instalace
CZ
Instalación
ES
NOVASTAT EL BASIC (RT-EL)
–––––
––

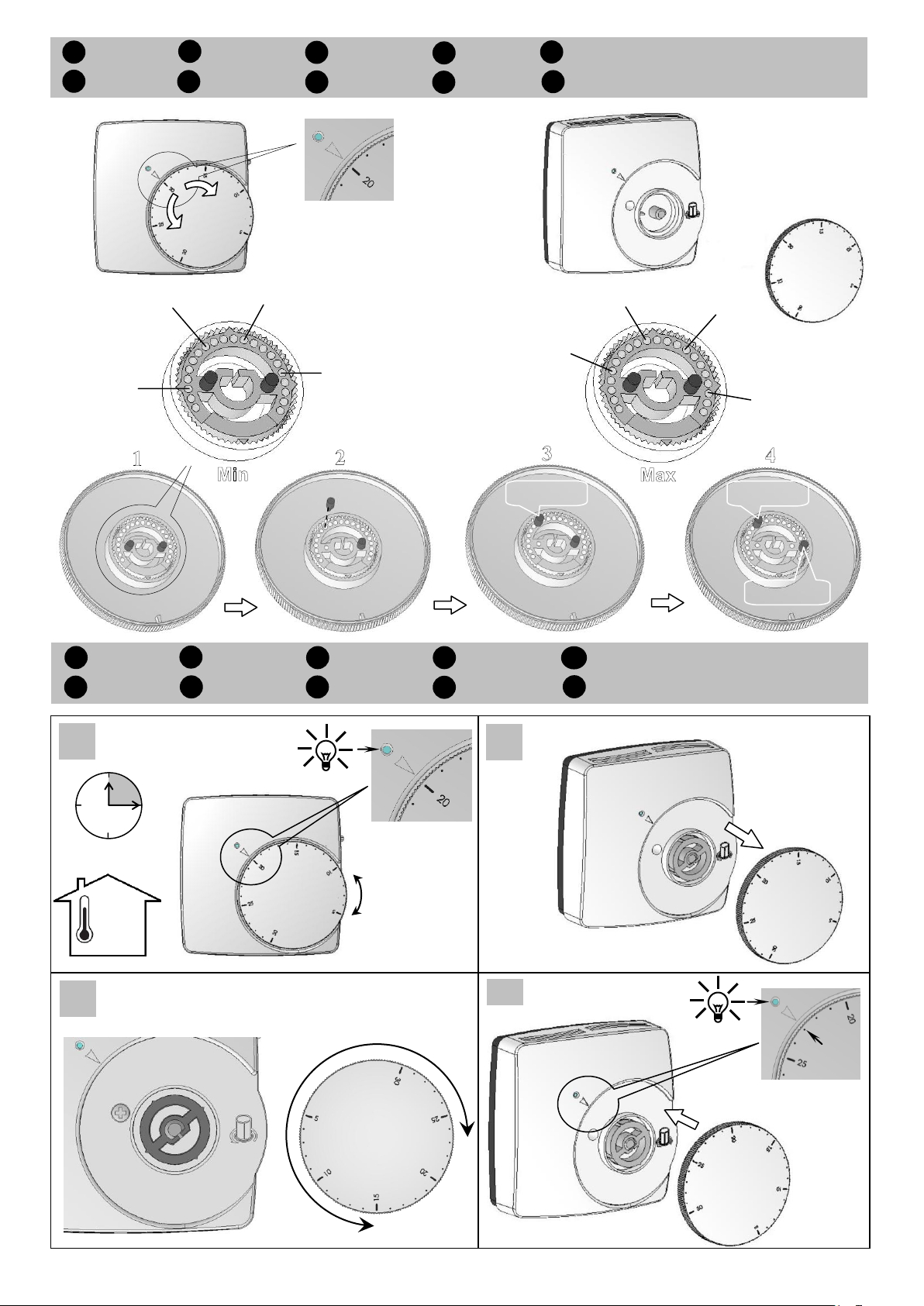

Page 2
Min 15°C
Min 15°C
Max 25°C
= 23°C
15 min
1
3 2 4
25°C
10°C
20°C
15°C
25°C
10°C
20°C
15°C
Max 25°C
Min 15°C
Min < x < Max
X
S
begränsning
FIN
Kalibrointi
F
Limitation
Limitation
GB
Begrenzung
D
Limitazione
I
Limitação
P
NL
Begrenzing
S
???
FIN
Säädön Rajoitus
F
Calibration
Calibration
GB
Calibrazione
I
Calibração
P
NL
Calibratie
Kalibrierung
D
23°C
Ograniczenia
PL
Kalibracja
PL
Omezení
CZ
Kalibrace
CZ
Calibración
ES
Limitación
ES

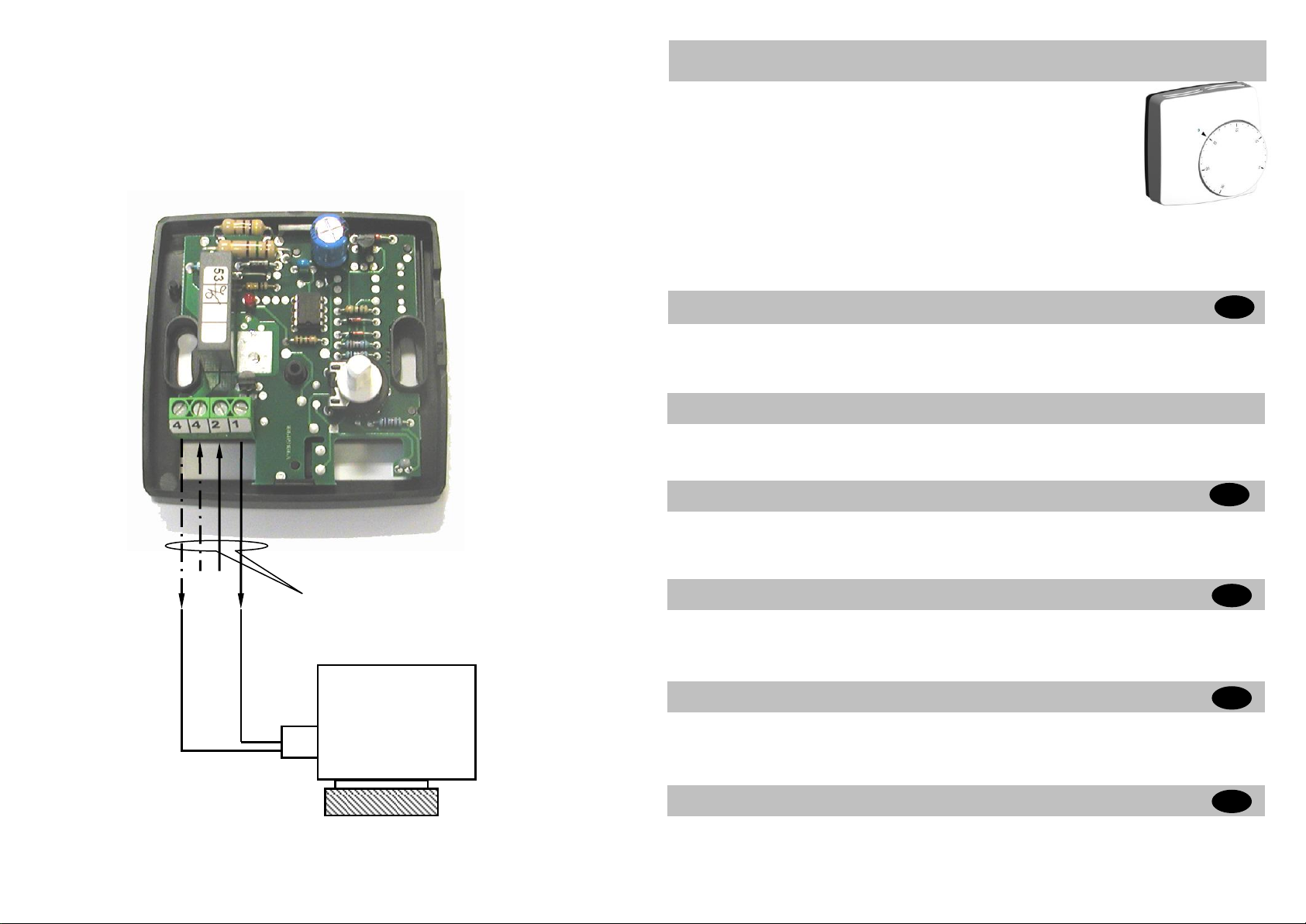

Page 3
Anschlussschema
Instruction EL Basic _PPLIMW15026Bc
Elektronischer Raumthermostat 230VAC, NC
Electronic Thermostat 230VAC, NC
Thermostat électronique 230VAC, NC
Termostato electrónico 230VAC, NC
Elektroniczny termostat pokojowy 230VAC, NC
Elektronický prostorový termostat 230VAC, NC
- Anleitungen zur Installation, Montage und Betrieb für den Installateur und Benutzer.
- Instruction for installation, assembly and operation for installer and user.
- Instructions d’installation, montage et fonctionnement à usage de l’installateur et de l’usager.
- Instrucciones de instalación, montaje y funcionamiento para instaladores y usuarios.
- Instrukcje dotyczące instalacji, montażu i pracy dla instalatora i użytkownika.
- Návod na instalaci, montáž a provoz pro instalatéry a uživatele.
NOVASTAT EL BASIC (RT-EL)
TRYBY PRACY
PL
- Elektroniczny termostat pokojowy do sterowania siłownikami w systemach ogrzewania
podłogowego.
- Bezdźwięczne wyjście (Triac). Bezpośrednie podłączenie siłowników (patrz przedstawiony
schemat instalacji) lub podłączenie poprzez nasz moduł sterujący - System NOVAMASTER.
BETRIEBSARTEN
D
- Elektronischer Raumthermostat zum Ansteuern von Stellantrieben für Fussboden –
Heizungssysteme.
- Geräuschloser Ausgang (Triac). Direkter Anschluss der Stellantriebe (siehe bebilderten
Installtionssplan) oder Anschluss über unser Anschlussmodul – System NOVAMASTER.
GB
- Electronic thermostat to be used on water floor heating systems controlled by actuators.
- Silent output (triac), to be connected directly to actuators (see connecting drawing on the installation
sheet) or to our system of wiring modules NOVAMASTER
MODES DESCRIPTION
- Thermostat électronique destiné à la régulation de plancher chauffant à circulation d’eau.
- Thermostat à commande silencieuse (TRIAC). Peut piloter directement une ou plusieurs
électrovannes. Il peut aussi être raccordé à un de nos systèmes de connexion pour plancher
chauffant NOVAMASTER
FONCTIONS et DESCRIPTION
F
DESCRIPCIÓN Y FUNCIONAMIENTO
ES
- Termostato electrónico simple para sistemas de calefacción por suelo radiante controlado por
actuadores.
- Contacto silencioso (triac), para conectar directamente los actuadores (ver esquema de
conexiones en la hoja de instalación) o nuestro módulo de conexiones NOVAMASTER.
SPECIFIKACE
CZ
- Elektronický prostorový termostat pro řízení elektrotemických pohonů pro podlahové topné
systémy.
- Bezhlučný výstup Triac). Přímé napojení elektrotermických pohonů (viz vyobrazený instaalční
plán) nebo prostřednictvím našich spojovacích modulů – systém NOVAMASTER.
N L
1.0 / 2.5mm²
Stellantriebe.
Actuators.
Electrovannes.
Actuadores.
Siłowniki.
Elektrotermické pohony.
230VAC, NC
Wiring diagram
Câblage
Cableado
Schemat połączeń
Propojovací schéma
Page 4

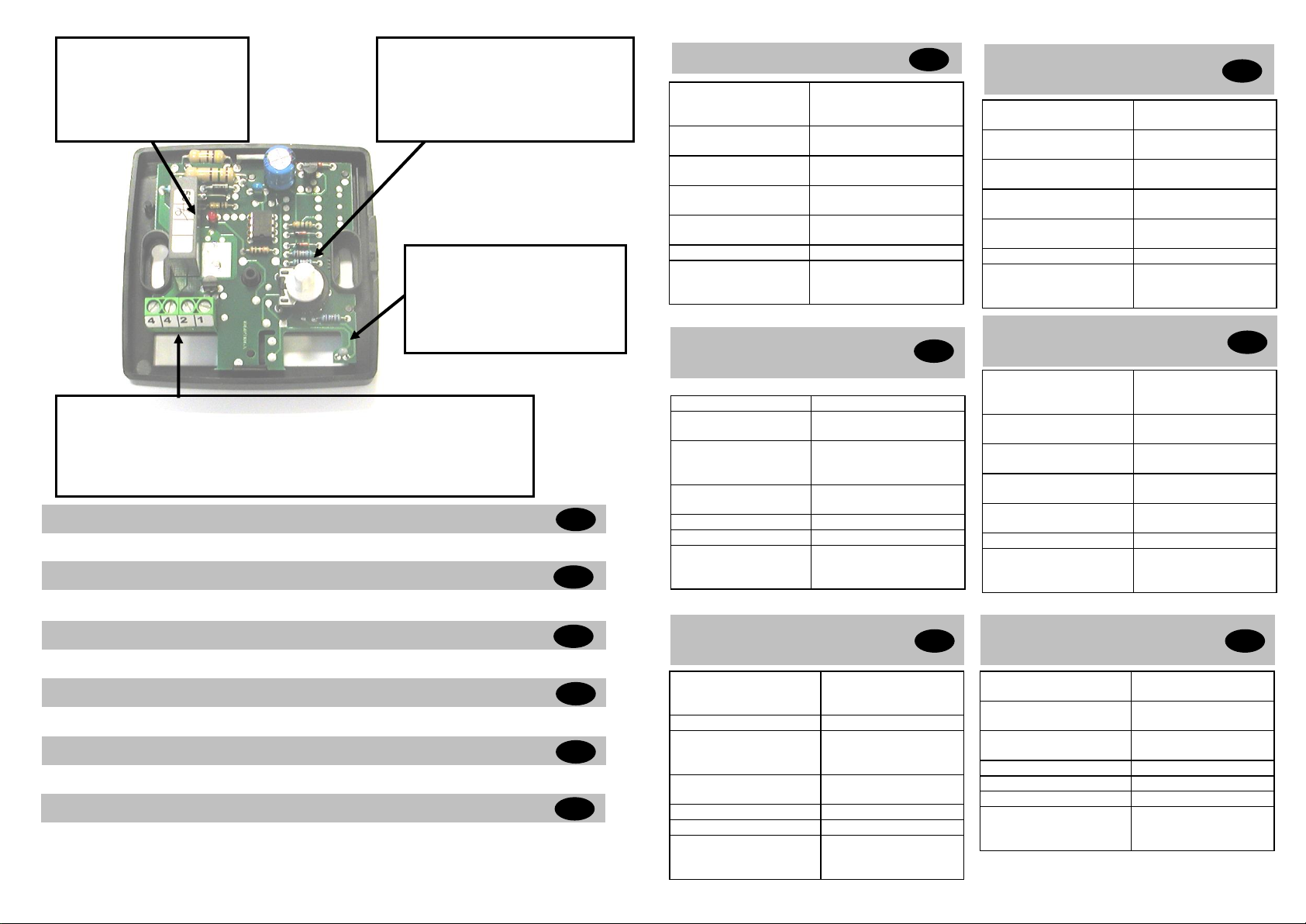

CARACTERÍSTICAS
TÉCNICAS
CARACTERISTIQUES
TECHNIQUES
DANE TECHNICZNE
TECHNICAL
CHARACTERISTICS
Measured temperature
precision
0.1°C (0.2°F)
Operating temperature
0°C - 50°C
(32°F – 122°F)
Setting temperature
range
5°C – 30°C
(41°F - 86°F)
Regulation
characteristic.
Static differential
0.5°K
Electrical
Protection
Class II - IP30
Power Supply
230 VAC +/- 10%
Output
TRIAC 230 VAC, NC
75 W max.
(Max 15 actuators)
GB
- Temperatursensor (NTC 100K)
- Sensor (Ntc 100K)
- Sonde (Ctn 100K)
- Sonda (Ntc 100K)
- Czujnik temperatury (NTC 100K)
- Teplotní čidlo (NTC 100K)
- Regelung der Raumtemperatur
- Room setting.
- Température d’ambiance.
- Regulación temperatura ambiente.
- Regulacja temperatury pomieszczenia
- Nastavení snímače pokojové teploty
- LED Anzeige
- LED indicator
- Indicateur à DEL
- Indicador LED
- Wskaźnik LED
- LED kontrolka
- Anschlussklemmen für Spannungsversorgung und Ausgang Stellantriebe.
- Screw connector for power supply and output.
- Bornier d’alimentation et de sortie.
- Borne para alimentación y contacto de salida.
- Zaciski przyłączeniowe do podłączenia zasilania i siłowników.
- Připojovací svorky pro napájení ze sítě a výstup pohonů.
D
Genauigkeit der
gemessenen
Temperatur
0,1 °C (0,2 °F)
Betriebstemperatur
0 - 50 °C
(32 – 122 °F)
Einstellbereich
Raumtemperatur
5 - 30 °C
(41 - 86 °F)
Regelverhalten
Differenzregler
0,5 K
Schutzart
Schutzklasse II -
IP 30
Betriebsspannung
230 VAC +/- 10%
Ausgang
TRIAC 230 VAC, NC
max. 75 W
(Max 15 Stellantriebe)
ES
Precisión en la
medición de la
temperatura
0.1°C (0.2°F)
Temperatura de
trabajo
0°C - 50°C
(32°F – 122°F)
Regulación de la
temperatura
5°C – 30°C
(41°F - 86°F)
Características
de la regulación
Diferencial 0.5°K
Protección
eléctrica
Class II - IP30
Alimentación
230 VAC +/- 10%
Potencia de contactos
TRIAC 230 VAC, NC
75 W max.
(Max 15 actuadores)
F
Précision de mesure
0.1°C
Température de
fonctionnement
0°C - 50°C
Plage de réglage de
la température
d’ambiance.
5°C – 30°C
Caractéristique
de régulations.
hystérésis de
0.5°K
Protection
Class II - IP30
Alimentation
230 VAC +/- 10%
Sortie
TRIAC 230 VAC, NC
75 W max.
(Max15 Electrovannes )
CARACTERÍSTICAS
TÉCNICAS
PL
Dokładność
zmierzonej
temperatury
0.1°C (0.2°F)
Temperatura robocza
0°C-50°C (32°F –122°F)
Zakres regulacji
temperatury
pomieszczenia
5°C – 30°C
(41°F - 86°F)
Sposób regulacji
Regulator różnicowy
0,5 K
Rodzaj ochrony
Klasa ochrony II IP30
Napięcie robocze
230 VAC +/- 10%
Wyjście
TRIAC 230 VAC, NC
max. 75 W
(Max 15 siłowników)
WSKAŹNIK LED
Czerwony: - Tryb grzewczy (zapotrzebowanie na ciepło)
PL
Rot: - Heizbetrieb (Wärmebedarf)
LED ANZEIGE
D
LED INDICATOR
Red: - Heating indication
GB
Rouge : - Thermostat en chauffe
INDICATEUR à DEL
F
INDICADOR LED
Rojo: - Indica calefacción
LED KONTROLKA
Svítí červeně: - systém v režimu vytápění (potřeba tepla)
CZ
TECHNICKÉ
ÚDAJE
CZ
Přesnost
naměřené teploty
0.1°C (0.2°F)
Provozní teplota
0°C - 50°C
(32°F – 122°F)
Nastavitelný rozsah
teploty
5°C – 30°C
(41°F - 86°F)
Regulační odezva
Diference 0,5 K
Způsob jištění
třída ochrany II IP30
Provozní napětí
230 VAC +/- 10%
Výstup
TRIAC 230 VAC, NC
max. 75 W
(Max 15 pohonů))
ES
