Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Verstärker haben Sie ein HiFiGerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers
oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden. Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf
PVC) als Konstruktionselement. Statt dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die
einerseits gut recyclebar sind und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Störquellen
ausgeschlossen. Die von den Geräten ausgehende elektromagnetische Strahlung (Elektrosmog) wird gut abgeschirmt und
auf ein absolutes Minimum reduziert.
Aufgrund seines modularen Konzeptes kann der Verstärker den individuellen Ansprüchen des Hörers angepasst werden. So
kann er mit einem MM- oder MC-Phonomodul ausgestattet werden; als Sonderzubehör ist ein Fernbedienungsset lieferbar,
mit dem eine komplette 'R'-Anlage fernbedient werden kann; hochwertige Kabel und Steckverbinder, sowie auf das Gerätedesign abgestimmte Tonmöbel runden das Zubehörprogramm ab.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem Verstärker.
elektroakustik GmbH & Co KG
Das Gerät und alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und -standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung
vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
4
Page 5
Inhaltsverzeichnis
Seite
Bedienung
Bedienelemente der Frontseite .......................................................................... 6
Quellenwahl ..................................................................................................... 8
Klangregelfunktionen ....................................................................................... 8
Lautstärke und Balance ................................................................................... 9
Fernbedienung .................................................................................................... 10
Hinweise zur Fernbedienung ................................................................................ 11
Anschluss und Inbetriebnahme
Sicherheitshinweise .............................................................................................. 12
Anschlusselemente ............................................................................................... 14
Aufstellung und Verkabelung ................................................................................ 17
Anschlussvarianten (nur PA 1260 R) ................................................................ 19
Bi-Wiring ......................................................................................................... 19
Sonstiges
Betriebsstörungen ................................................................................................. 20
Glossar .................................................................................................................. 22
5
Page 6

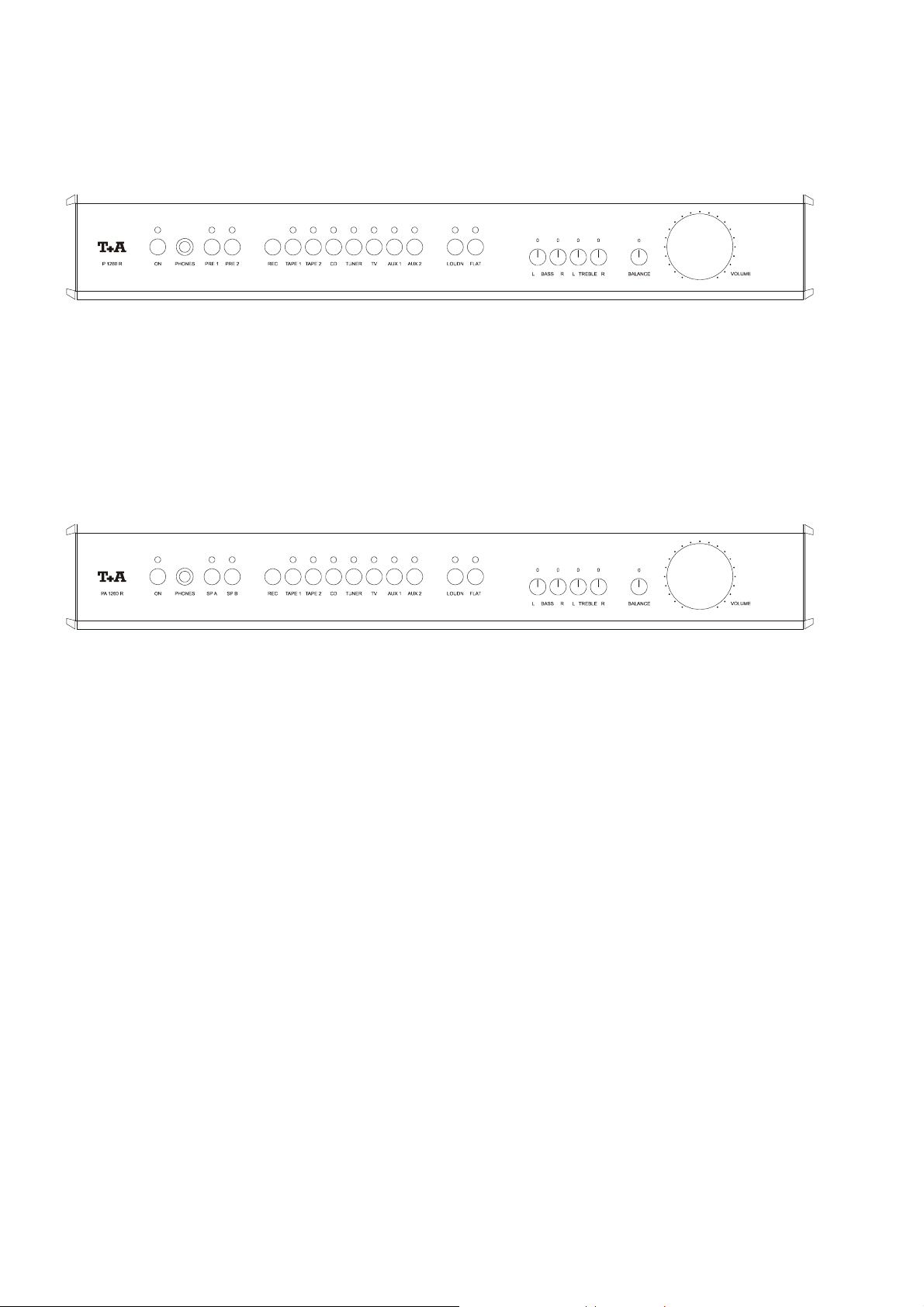

Bedienelemente an der Frontseite
P 1260 R
PA 1260 R
6
Page 7
Kurzes Antippen des
ein und aus. Bei eingeschaltetem Gerät leuchtet die
Betriebsanzeige über dem Taster.
(Ein- und Ausschalter)
-Tasters schaltet das Gerät
Hinweis:
Nach dem Einschalten blinken
/
verzögerung). Nach Ende der Einschaltverzögerung ist
das Gerät betriebsbereit.
LEDs für einige Sekunden (Einschalt-
/
bzw.
Achtung!
Der Netztaster ist kein Netztrenner. Auch wenn die
Leuchtdiode ausgeschaltet ist, sind Teile des
Gerätes mit der Netzspannung verbunden (StandbyBetrieb). Die Standby-Stromaufnahme ist im Kapitel
„Technischen Daten“ angegeben.
Soll das Gerät längere Zeit nicht benutzt werden, ist
es vorteilhaft, den Netzstecker zu ziehen.
Verzögertes Ausschalten (Sleep-Timer)
Der Verstärker verfügt über eine verzögerte Ausschaltfunktion (Einschlaffunktion), die das Ausschalten des
Gerätes und aller angeschlossenen R
nach einer einstellbaren Verzögerungszeit von 10 bis
60 Minuten ermöglicht.
LINK
Geräte
Aktivieren der Ausschaltverzögerung:
Der Verstärker und das gewünschtes Quellgerät einschalten. Dann den
3 Sekunden gedrückt halten, bis 6 der Hörquellen-LEDs
aufleuchten. Die LEDs zeigen die Ausschaltverzögerungszeit in 10 Minuten an (6 x 10 Min. = 60 Min.). Die
Zeit lässt sich durch wiederholtes Antippen des
Tasters in Zehnminutenschritten verkürzen. Die aktuelle
Verzögerung wird durch die LEDs angezeigt.
Erfolgt für ca. 4 Sekunden keine weitere Betätigung des
-Tasters, wird die Verzögerung aktiviert. Die
laufende Ausschaltverzögerung wird durch ein langsames Blinken der
-Taster am Verstärker für ca.
-
-LED signalisiert.
Hinweis:
Während der Ausschaltverzögerungszeit bleibt das Gerät weiterhin voll bedienbar. Soll es vorzeitig abgeschaltet werden, so kann dies jederzeit durch kurzes Antippen
des
-Tasters geschehen.
Hinweis:
Der Verstärker kann auch mit einem der Quellentaster
eingeschaltet werden. Ist das entsprechende Quellgerät
über ein R
wird es automatisch mit eingeschaltet.
LINK
-Kabel mit dem Verstärker verbunden,
PHONES
Anschlussbuchse für einen Stereo-Kopfhörer mit einer
Impedanz von mindestens 50 Ω. Der Verstärker verfügt
über einen hochwertigen, separaten, von den Lautsprecher-Endstufen unabhängigen Kopfhörer-Verstärker.
(Kopfhörerbuchse)
Hinweis:
Sehr lautes dauerhaftes Hören von Programmmaterial
über Ohr- oder Kopfhörer kann zum dauerhaften Verlust
des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit
hoher Lautstärke über Kopf- oder Ohrhörer.
/
Diese Tipptaster schalten die Lautsprecher-Ausgänge
A bzw. B ein oder aus.
(nur PA 1260 R)
Hinweise:
Die rote Leuchtdiode über dem Taster
leuchtet, wenn der entsprechende Lautsprecher-
Ausgang eingeschaltet ist.
Wenn die Leuchtdioden blinken, hat die Schutzschaltung
die Lautsprecher-Ausgänge abgeschaltet – s. Kapitel
'Betriebsstörungen'.
Dieser Tipptaster schaltet den Cinch-Ausgang PRE 1 ein
oder aus.
Dieser Tipptaster schaltet den optionalen XLR-Ausgang
PRE 2 ein oder aus.
(Ausgangsschalter) (nur P 1260 R)
(Ausgangsschalter) (nur P 1260 R)
bzw.
Hinweis:
Die rote Leuchtdiode über dem Taster
leuchtet, wenn der entsprechende Vorverstärker-
Ausgang eingeschaltet ist.
Der Vorstufenausgang (PRE OUT) ist beim PA 1260 R
nicht abschaltbar.
bzw.
7
Page 8
Quellenwahl
Mit dem Verstärker kann gleichzeitig von einer Quelle
aufgenommen werden (Aufnahmequelle), während die
gleiche oder eine andere Quelle gehört wird (Hörquelle).
. . .
Durch Antippen eines Tasters zur Quellenanwahl wird
eine der Signalquellen als Hörquelle angewählt.
Bei ausgeschaltetem Gerät wird durch Antippen eines
Quellentasters der Verstärker eingeschaltet und gleichzeitig das betreffende Quellgerät zum Hören selektiert
Hinweise:
Die Leuchtdioden über den Quellentastern zeigen an,
welche Quelle zur Zeit gehört wird. Bei vorhandenem MModer MC-Phono-Modul ist AUX 2 der Phono-Eingang.
Wahl der Aufnahmequelle
Beim Antippen des
Leuchtdiode über den Quellentastern angezeigt, von
welcher Signalquelle zur Zeit aufgenommen werden kann.
Beim Loslassen des Tasters leuchtet wieder die Leuchtdiode der aktuellen Hörquelle.
Zum Umschalten auf eine andere Aufnahme-Quelle wird
der
-Taster gedrückt gehalten, durch zusätzliches
Antippen eines Quellentasters kann dann die gewünschte
Aufnahme-Quelle angewählt werden. Die entsprechende
Leuchtdiode leuchtet bis zum Loslassen des
-Tasters.
Das Signal der Aufnahme-Quelle steht an den Ausgangsbuchsen TAPE OUT zur Verfügung.
Um eine Hinterbandkontrolle durchzuführen wird bei der
Aufnahme das Aufnahme-Gerät (TAPE) als Hörquelle
selektiert.
Hinweis:
Zur Vermeidung einer Rückkopplungsschleife kann kein
Recorder von sich selbst aufnehmen.
Wahl der Hörquelle
-Tasters wird durch eine
Klangregelfunktionen
*)
Der Verstärker ist mit einer gehörrichtigen Lautstärkeregelung (LOUDNESS) ausgestattet, die bei sehr ge-
ringen Lautstärken die frequenzabhängige Empfindlichkeit
des menschlichen Ohres entsprechend der Gehörphysiologie kompensiert.
Durch den Taster
stärkeregelung ein- oder ausgeschaltet.
Die rote Leuchtdiode über dem Taster leuchtet, wenn
LOUDN eingeschaltet ist.
*)
Die FLAT-Funktion überbrückt den Klangregelteil des
Verstärkers und setzt dadurch die Klangregelung außer
Funktion. Der Frequenzgang ist dann absolut linear.
Durch den Taster
ausgeschaltet.
Die rote Leuchtdiode über dem Taster leuchtet bei eingeschaltetem FLAT-Modus.
wird die gehörrichtige Laut-
wird der FLAT-Modus ein- oder
Hinweise:
Im FLAT-Modus ist keine Klangregelung mit den
-Reglern möglich!
Die LOUDNESS-Funktion steht auch im FLAT-Modus zur
Verfügung!
/
*) Hinweis:
Ist ein Surround-Decoder in der Anlage vorhanden, so werden Tastendrücke auf die
-Taste im Surround-Betrieb nicht vom
P 1260 R / PA 1260 R ausgeführt, sondern an den
Decoder übertragen und lösen dort die
entsprechenden Funktionen aus (sofern vorhanden).
/
Versenkbare Bedienknöpfe
/
Im Normalfall sind die Knöpfe der Klang- und Balanceregelung in der Front versenkt. Nach Antippen eines Bedienknopfes fährt dieser aus der Front heraus und lässt
sich leicht drehen. In der Mittelstellung weist die Markierung nach oben und der Regler rastet spürbar ein.
Nach dem Bedienen werden die Knöpfe durch leichten
Druck von vorn wieder in der Front versenkt. Sie rasten in
der Endstellung ein.
/
8
Page 9
/
Zur Kompensation von Raumeinflüssen oder ungünstigen
Lautsprecherstandorten auf die Wiedergabequalität ist der
Verstärker mit einer aktiven, stufenlosen Klangregelung
ausgestattet. Die Einstellung erfolgt kanalgetrennt, um
ggf. unterschiedlichen Aufstellungsbedingungen des
linken und rechten Lautsprechers Rechnung tragen zu
können. Stellen Sie diese Regler bitte so ein, dass sich für
beide Lautsprecher ein möglichst gleicher Klangeindruck
ergibt.
Die Klangregelung wirkt bewusst nur auf tiefe Frequenzen
unter 300 Hz (BASS) und hohe Frequenzen über
4000 Hz (TREBLE), damit eine Klangverfälschung im
Mitteltonbereich vermieden wird.
• Stehen die Regler in Mittelstellung, so ist der
Frequenzgang linear.
• Wird der Regler im Uhrzeigersinn gedreht, so werden
die Bässe / Höhen angehoben.
• Drehen gegen den Uhrzeigersinn senkt die Bässe /
Höhen ab.
(Klang-Einstellung)
Lautstärke und Balance
Zur stufenlosen Einstellung der Pegelbalance zwischen
linkem und rechtem Kanal, z. B. bei unterschiedlicher
Boxenaufstellung, dient der
Um jegliche negative Klangbeeinflussung zu vermeiden,
ist der Balance-Regelbereich auf +0,6 dB / -8,0 dB begrenzt. Das Absenken der Lautstärke eines Stereokanales bis auf Null ist nicht gewollt.
• In der Mittelstellung des Reglers ist die Verstärkung
• Wird der Regler im Uhrzeigersinn gedreht, so ver-
• Drehen gegen den Uhrzeigersinn verschiebt die Stereo-
Stufenlose Einstellung des Wiedergabepegels durch
hochwertiges 4-fach-Potentiometer mit extrem geringem
Gleichlauffehler.
Wird der Regler im Uhrzeigersinn gedreht, so steigt die
Lautstärke an. Drehen gegen den Uhrzeigersinn vermindert die Lautstärke.
(Balance-Einstellung)
auf beiden Kanälen gleich.
schiebt sich die Stereomitte nach rechts.
mitte nach links.
-Regler.
9
Page 10

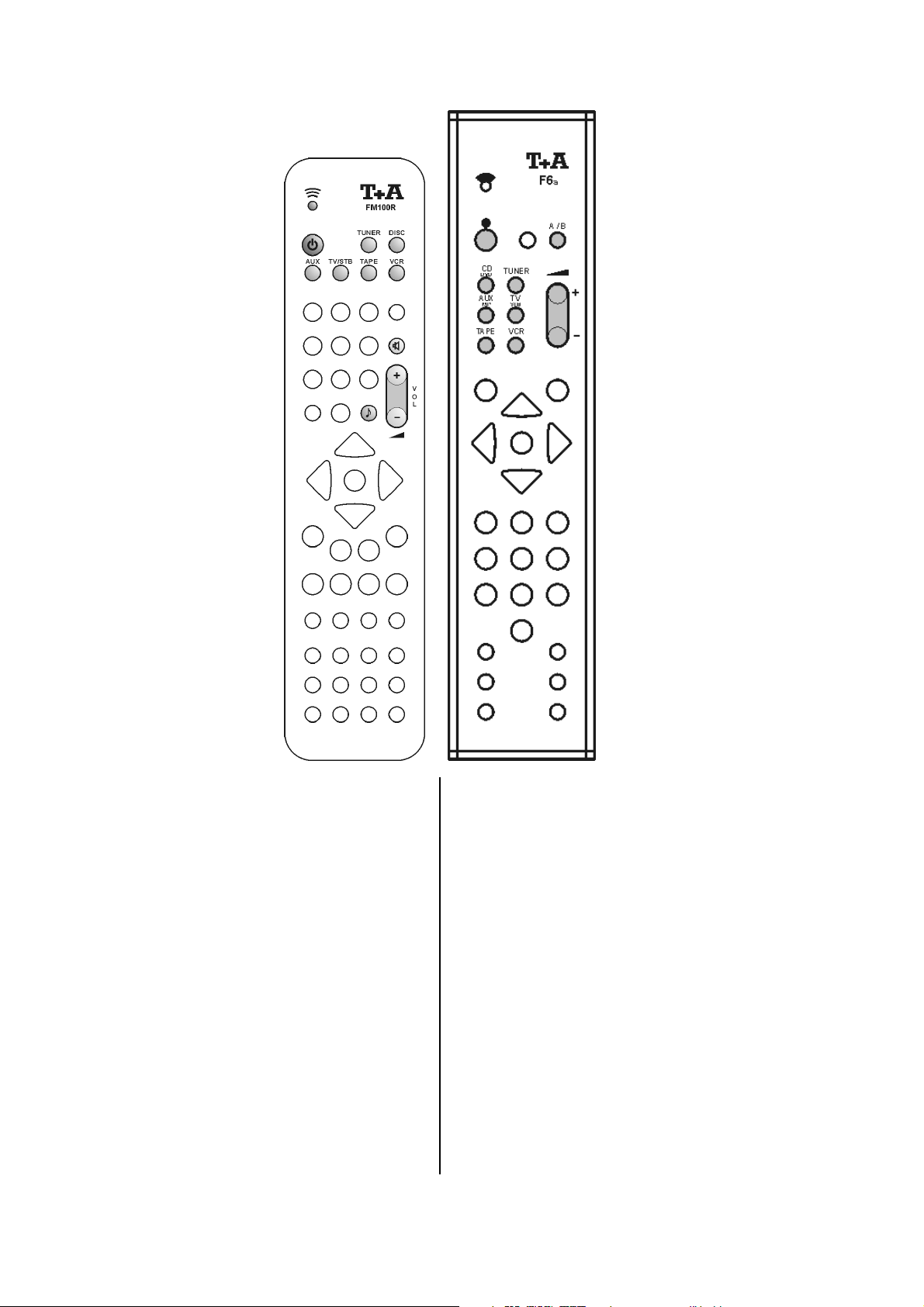

Fernbedienung
Die Taster der Fernbedienung haben im Allgemeinen die
gleiche Funktion wie die entsprechenden Taster am
Gerät.
Darüber hinaus stehen auf der Fernbedienung zusätzliche
Taster zur Verfügung, deren Bedeutung im Folgenden
näher erklärt wird.
Über den Verstärker kann die komplette 'R'-Anlage mit
einer einzigen Fernbedienung gesteuert werden.
Der Vorverstärker kann über R
befehle auch an andere Geräte einer R-Systemanlage
weiterleiten. Einzelheiten zur Bedienung dieser Geräte
sind der jeweiligen Betriebsanleitung zu entnehmen.
LINK
Fernbedienungs-
Zur Bedienung eines Quellgerätes (CD, TUNER, AUX
etc.) ist zuerst der entsprechende Taster der Fernbedienung zu drücken.
Der Vorverstärker schaltet dann auf dieses Gerät als
Hörquelle um. Gleichzeitig wird es bedienbar.
10
Page 11
Die folgende Tabelle zeigt die Fernbedienungstaster und deren Funktion bei der Bedienung des Gerätes.
FM100R F6a Funktion
1 x antippen
2 x antippen
kurz antippen
lange drücken
*) Zum Weiterschalten von AUX 1 auf AUX 2 mit der FM100R / F6a muss der AUX Taster schnell hintereinander 2-mal
angetippt werden („Doppelklick“).
Hinweise zur Fernbedienung:
Umschalten der Fernbedienungsadresse:
Praktisch alle modernen HiFi- und Videogeräte sind
heutzutage per Infrarotfernbedienung steuerbar. Es steht
aber leider nur eine begrenzte Anzahl von Infrarotcodes
zur Verfügung, die von den verschiedensten Herstellern
genutzt werden.
In manchen Fällen kommt es daher zu Überschneidungen, wenn in einem Haushalt Geräte unterschiedlicher Hersteller gemeinsam betrieben werden, die den
gleichen Fernbedienungs-Code verwenden. In solchen
Fällen kann dann z. B. die HiFi-Anlage auch auf die
Fernbedienung des Fernseh- oder Videogerätes reagieren.
1 x antippen
2 x antippen
Gerät ein- und ausschalten
kurz antippen:
Lautsprecherausgänge zyklisch ein- und ausschalten
A B A+B AUS
lange drücken:
nur PA 1260 R:
Lautsprecherausgänge AUS (Muting)
Taster zur direkten Quellenwahl:
TAPE 1
TAPE 2
CD
TUNER
TV
AUX 1
AUX 2 *)
Wippe zur Lautstärkeregelung
LOUDNESS ein- und ausschalten
FLAT-Modus ein- und ausschalten
Bei ausgeschaltetem Verstärker wird dieser eingeschaltet und
gleichzeitig das betreffende Quellgerät selektiert.
Um hier Abhilfe zu schaffen, können HiFi-Geräte
durch den Codeconverter RC 1 auf eine andere Fernbedienungsebene umgeschaltet werden.
Die Fernbedienungsebene der FM100R oder der F6a
muss nun an die Ebene des HiFi Gerätes angepasst
werden (siehe Betriebsanleitung der Fernbedienung).
11
Page 12
Sicherheitshinweise
Alle in diesem Gerät verwendeten Bauteile entsprechen
den geltenden deutschen und europäischen Sicherheitsnormen und -standards.
Eine genaue Qualitätsprüfung aller Materialien, die
sorgfältige Produktion, sowie die vollautomatische, rechnergesteuerte Endkontrolle eines jeden Gerätes gewährleisten die hohe Produktqualität und die Einhaltung
aller Spezifikationen.
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt
diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
Das Gerät ist so aufzustellen, dass eine Berührung
sämtlicher Geräteanschlüsse (insbesondere durch
Kinder) ausgeschlossen ist. Die Hinweise und Angaben
im Kapitel 'Aufstellung und Verkabelung' sind unbedingt zu beachten.
Die mit dem -Symbol gekennzeichneten Lautsprecheranschlussklemmen (nur PA 1260 R) können hohe
Spannungen führen. Ein Berühren der Anschlussstellen
oder der Leiter der daran angeschlossenen Kabel ist zu
vermeiden.
Die für das Gerät erforderliche Stromversorgung ist dem
Aufdruck an der Netzgerätebuchse zu entnehmen. An
andere Stromversorgungen darf das Gerät nicht angeschlossen werden. Bei längerer Nichtbenutzung sollte
der Netzstecker des Gerätes aus der Steckdose gezogen werden.
Netzkabel müssen so verlegt werden, dass keine Gefahr
der Beschädigung (z. B. durch Trittbelastung oder durch
Möbelstücke) besteht. Besondere Vorsicht ist dabei an
den Steckern, Verteilern und an den Anschlussstellen
des Gerätes geboten.
Durch die Geräteöffnungen dürfen keine Flüssigkeiten
oder Fremdkörper in das Gerät gelangen. Im Inneren
führt das Gerät Netzspannung, es besteht die Gefahr
eines tödlichen elektrischen Schlages. Auf den Netzstecker darf keine übermäßige Krafteinwirkung ausgeübt
werden.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und
stellen Sie keine Blumenvasen oder andere Gefäße mit
Flüssigkeiten auf das Gerät.
Wie alle Elektrogeräte so sollte auch dieses Gerät nicht
unbeaufsichtigt betrieben werden. Es ist darauf zu
achten, dass es für kleine Kinder unerreichbar ist.
Das Gerät darf nur vom qualifizierten Fachmann geöffnet werden. Reparaturen und das Auswechseln von
Sicherungen sind von einer autorisierten Fachwerkstatt durchzuführen. Außer den in der Betriebsanleitung
beschriebenen Handgriffen dürfen vom Benutzer
keinerlei Arbeiten am Gerät vorgenommen werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort der
Netzstecker gezogen und das Gerät zur Überprüfung in
eine autorisierte Fachwerkstatt gegeben werden.
Überspannungen im Stromversorgungsnetz, dem
Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei
Gewittern (Blitzschlag) oder statischen Entladungen
auftreten können, stellen eine Gefährdung für das Gerät
dar.
Spezielle Vorschaltgeräte wie Überspannungsprotektoren oder die 'Power Bar' Netzanschlussleiste
bieten einen gewissen Schutz vor Gerätebeschädigungen aus o. g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung
des Gerätes vom Netz und den Antennenanlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi Anlage bei Überspannungsgefahr
(z. B. bei heraufziehenden Gewittern) aus den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen, an
die das Gerät angeschlossen wird, müssen den geltenden Bestimmungen entsprechen und fachgerecht von
einem zugelassenen Installationsbetrieb ausgeführt sein.
Hinweis:
Viele Versicherungsgesellschaften bieten im Rahmen
der Hausratversicherung eine Blitzschutzversicherung
für Elektrogeräte an.
12
Page 13
Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Ton- und/oder Bildwiedergabe im Heimbereich in trockenen Räumen unter
Berücksichtigung aller in dieser Anleitung gemachten
Angaben bestimmt.
Bei allen anderen Einsatzzwecken, insbesondere in
medizinischen oder sicherheitsrelevanten Bereichen, ist
vorher die Zulassung und Eignung des Gerätes für
diesen Einsatz mit dem Hersteller abzuklären und
schriftlich genehmigen zu lassen.
Geräte mit Rundfunk- oder Fernsehempfangsteilen
dürfen im Rahmen der gültigen 'Allgemeingenehmi-
gung für Ton- und Fernseh- Rundfunkempfänger',
veröffentlicht im Amtsblatt des Bundesministers für Post
und Telekommunikation, in der Bundesrepublik
Deutschland betrieben werden.
Mit dem Gerät dürfen nur Aussendungen empfangen
oder wiedergegeben werden, die für die Allgemeinheit
bestimmt sind. Der Empfang oder die Wiedergabe anderer Aussendungen (z. B. des Polizei- oder Mobilfunks)
ist nicht gestattet.
Für die spätere Entsorgung dieses Produkts
stehen örtliche Sammelstellen für
Elektroschrott zur Verfügung.
Gerätezulassung und Konformität mit
EG-Richtlinien
Das Gerät entspricht im Originalzustand allen derzeit
gültigen deutschen und europäischen Vorschriften. Es
ist zum bestimmungsgemäßen Gebrauch in der EG
zugelassen.
Durch das am Gerät befindliche Zeichen erklärt
die Konformität mit den EG-Richtlinien RL 89/336/EWG,
geändert durch RL 91/263/EWG und RL 93/68/EWG
sowie RL 73/23/EWG, geändert durch RL 93/68/EWG
und den daraus abgeleiteten nationalen Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer
muss außen am Gerät vorhanden und gut lesbar sein!
Die Seriennummer ist Bestandteil unserer Konformitätserklärung und damit der Betriebszulassung des Gerätes!
Seriennummern am Gerät und in den original
Begleitpapieren (insbesondere den Kontroll- und
Garantiezertifikaten) dürfen nicht entfernt oder verändert
werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von als widerrufen und ein Betrieb
des Gerätes innerhalb der EG ist untersagt und aufgrund
geltender EG und nationaler Gesetze unter Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder
sonstige Eingriffe von nicht von autorisierten Werkstätten oder sonstigen Dritten verliert das Gerät seine
Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder
solche Zusatzgeräte angeschlossen werden, die ihrerseits zugelassen sind und allen geltenden gesetzlichen
Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf
das Gerät nur zu den im Abschnitt 'Bestimmungs-
gemäßer Gebrauch' genannten Anwendungen einge-
setzt werden.
Pflege des Gerätes:
Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu
ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur
mit einem weichen, trockenen Tuch abgewischt werden.
Verwenden Sie keine scharfen Reinigungs- oder
Lösungsmittel!
Vor der Wiederinbetriebnahme muss sichergestellt sein,
dass keine Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse ordnungsgemäß sind.
13
Page 14

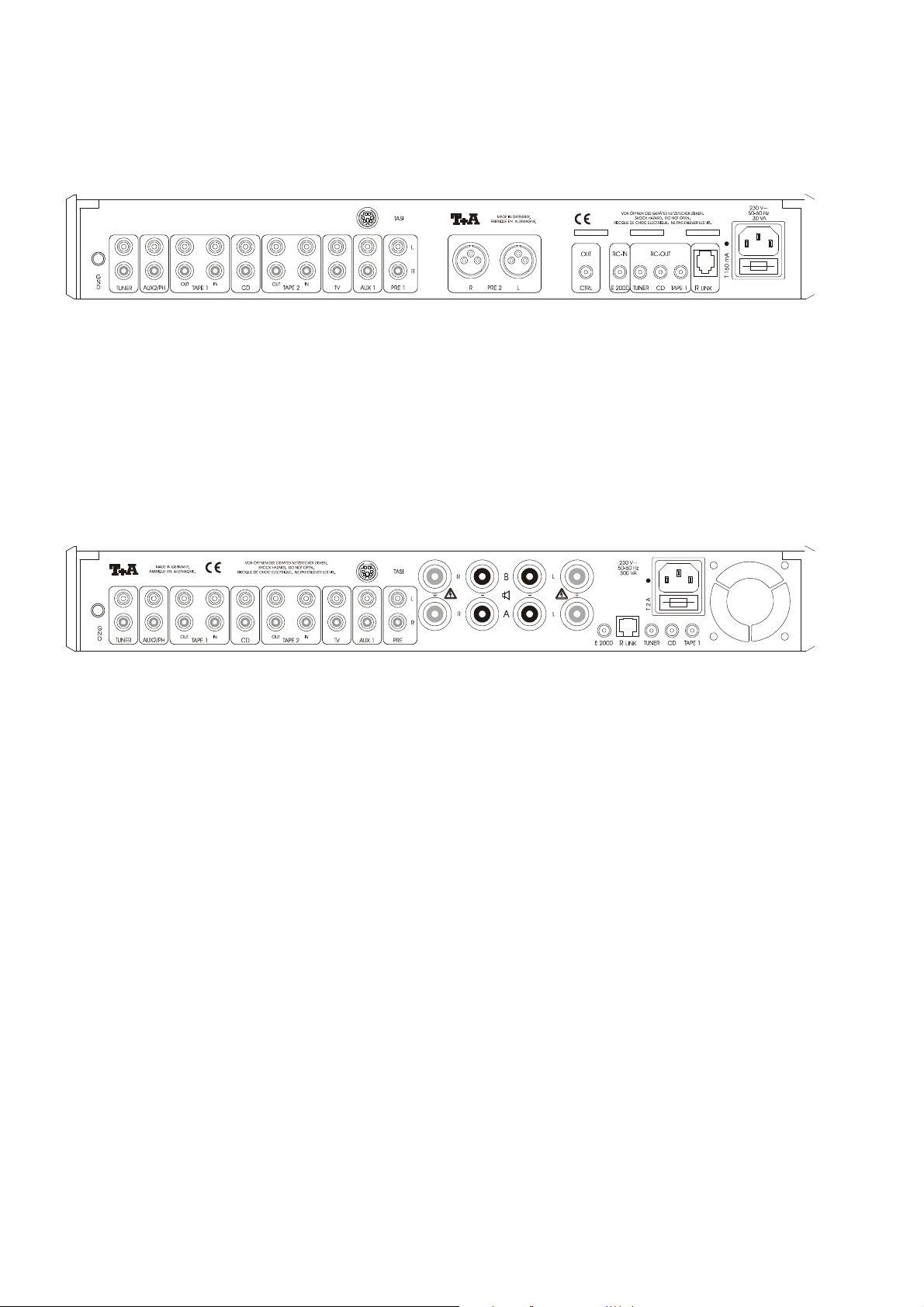

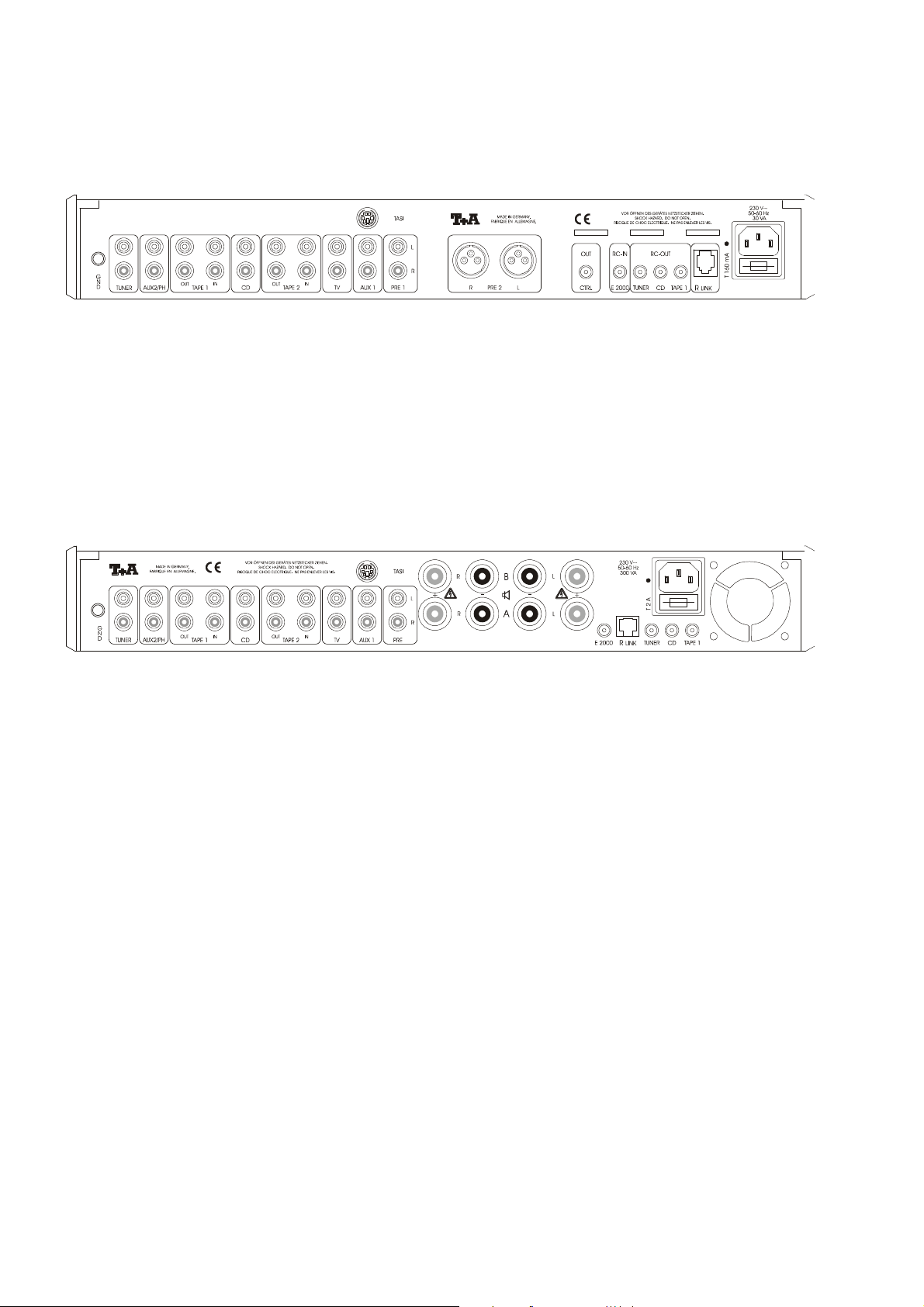

Anschlusselemente

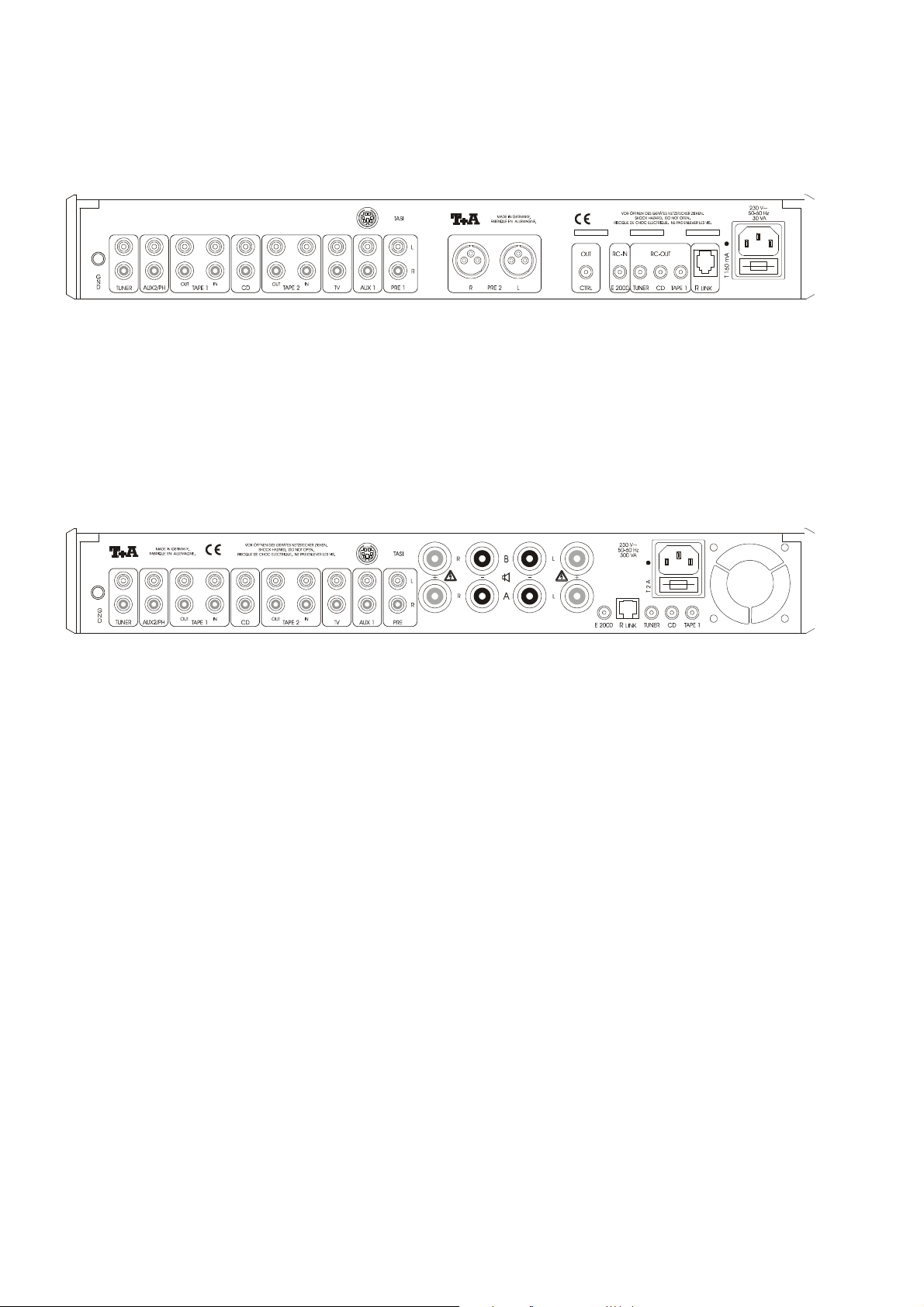

P 1260 R
PA 1260 R
14
Page 15
GND - Masse-Anschluss
Hier wird das Massekabel des Analog-Plattenspielers
angeklemmt, um Brummeffekte zu vermeiden.
TUNER - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Tuners.
AUX 2 / Phono - Eingangsbuchse
Universeller Vorverstärker-Eingang
Dieser Eingang kann durch Einbau eines Phono MM oder
Phono MC Moduls (Sonderzubehör) zu einem Eingang für
analoge Plattenspieler aufgerüstet werden.
Bei eingebautem MM-Phono-Modul:
Eingangsbuchse für Plattenspieler mit Moving Magnet
(magnetischen) Tonabnehmersystemen. Durch Codierschalter veränderbare Eingangskapazität (100 pF ...
500 pF) und Eingangsempfindlichkeit (1 mV ... 5 mV). Es
wird der Wert eingestellt, der den Angaben des Tonabnehmer-Herstellers am nächsten liegt.
Bei eingebautem MC-Phono-Modul:
Eingangsbuchse für Plattenspieler mit Moving Coil Ton-
abnehmersystemen. Durch Codierschalter veränderbare
Eingangsimpedanz (5 Ω ... 650 Ω) und Eingangsempfindlichkeit (60 µV ... 1000 µV). Es wird der Wert eingestellt,
der den Angaben des Tonabnehmer-Herstellers am
nächsten liegt.
TAPE 1
Ein- und Ausgangsbuchsen für den Anschluss eines Gerätes mit Aufzeichnungs- und Wiedergabemöglichkeiten
(Recorder).
CD - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines CD-Players.
TAPE 2
Ein- und Ausgangsbuchsen für den Anschluss eines
zweiten Gerätes mit Aufzeichnungs- und Wiedergabemöglichkeiten (Recorder).
Der Eingang verfügt über einen Eingangspuffer-Verstärker. Er eignet sich daher auch zum Anschluss von
Quellgeräten mit hoher Ausgangsimpedanz (> 1 kΩ), wie
sie z. B. bei Videorecordern häufig anzutreffen ist.
TV - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Fernsehgerätes.
Dieser Eingang verfügt über einen Eingangspuffer-Ver-
stärker. Er eignet sich daher auch zum Anschluss von
Quellgeräten mit hoher Ausgangsimpedanz (> 1 kΩ).
AUX 1 - Eingangsbuchse
Universeller Vorverstärker-Eingang mit einer EingangsEmpfindlichkeit von 250 mV / 20 kΩ.
PRE - Vorverstärkerausgang
asymmetrischer Vorverstärker-Ausgang
PRE 2
Der optionale XLR-Ausgang PRE 2 ist für Aktivboxen oder
Monoblöcke mit Aufstellung in Boxennähe gedacht. An
diesen Ausgang können sehr lange Signalleitungen ohne
Verlust der Klangqualität angeschlossen werden
(nur P 1260 R)
Hinweis:

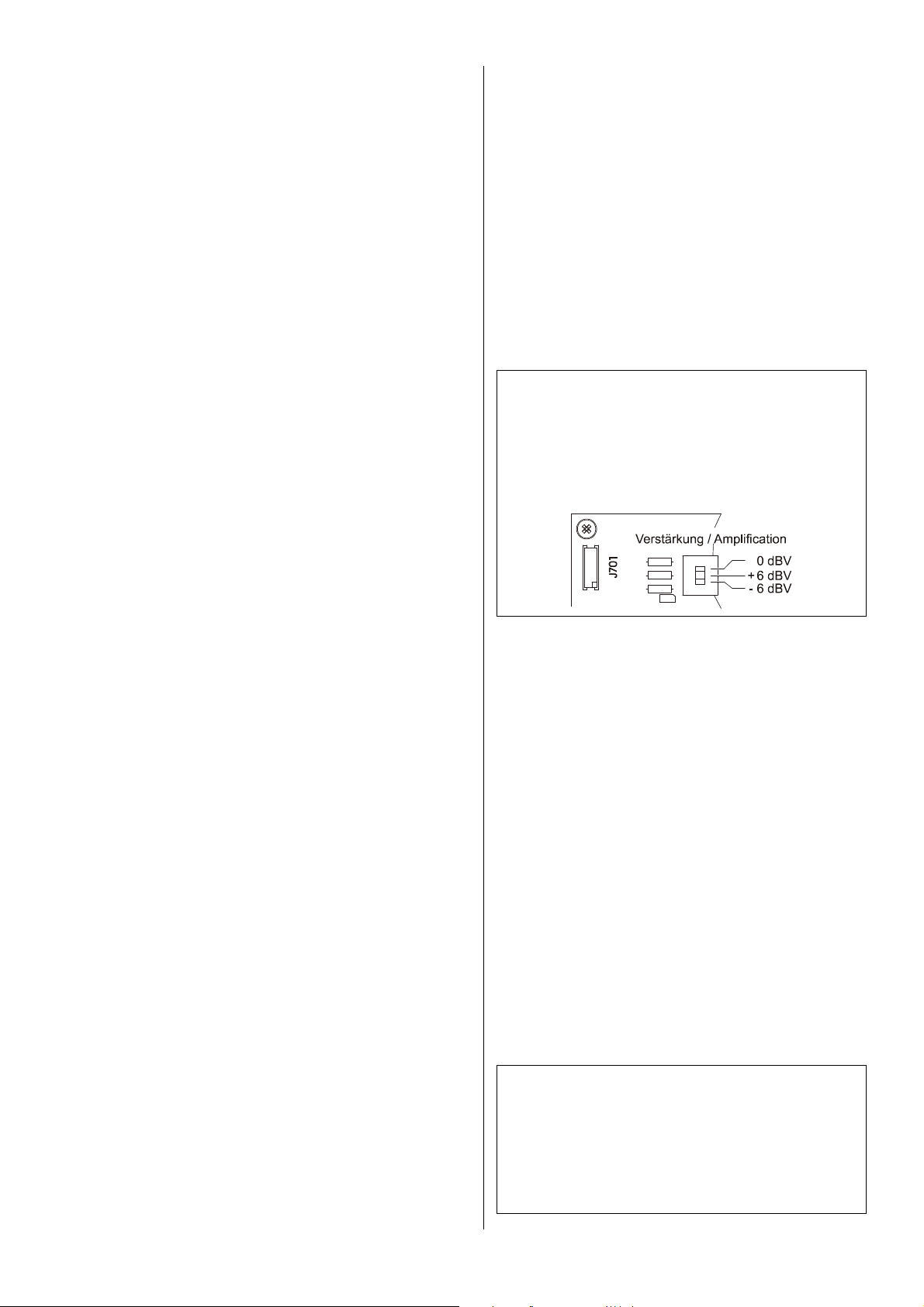

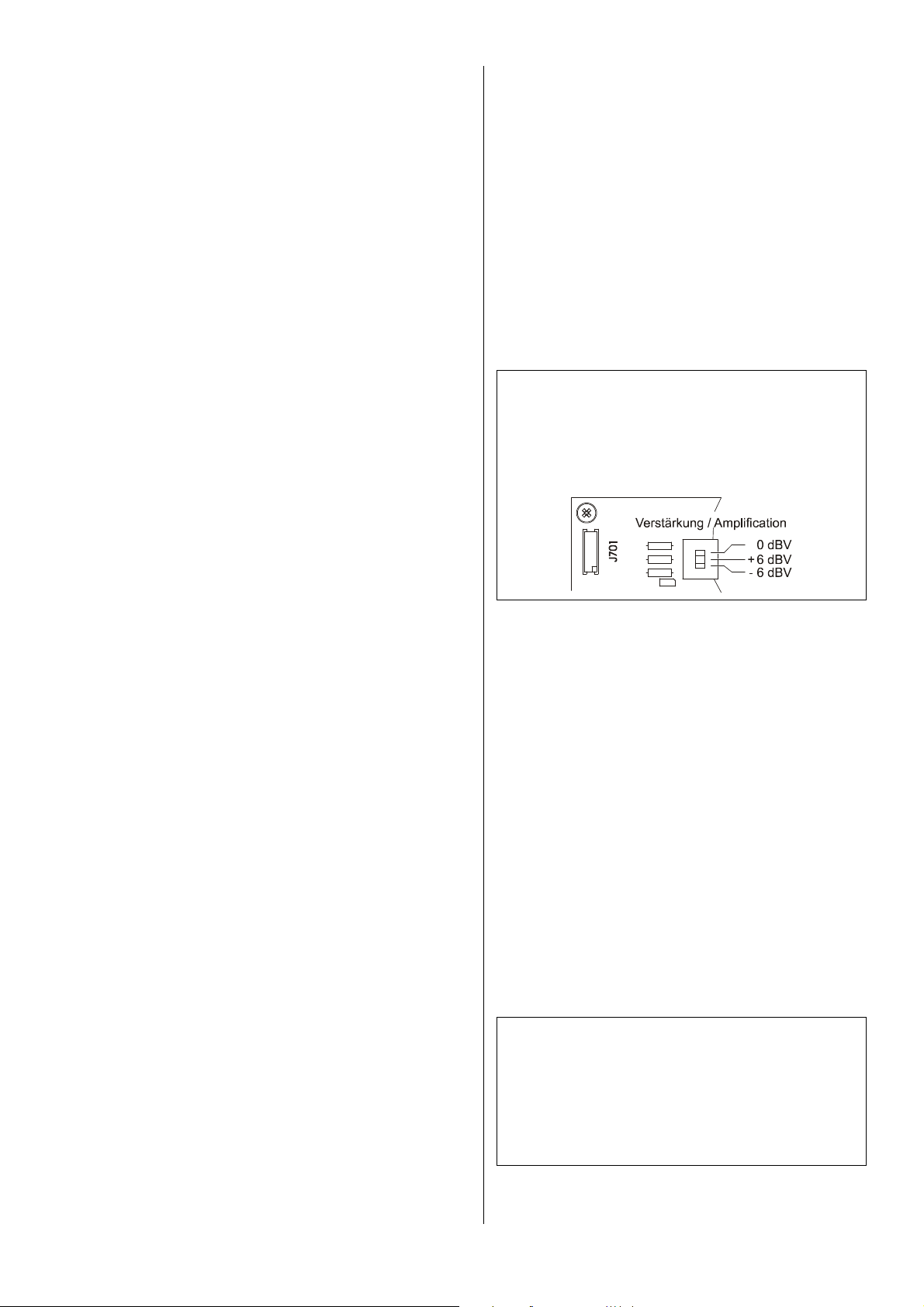

Der Ausgangspegel des XLR Ausgangs beträgt +6 dBV
und ist für Endstufen und Aktivboxen mit XLR
Eingang passend eingestellt. Sollte das angeschlossene

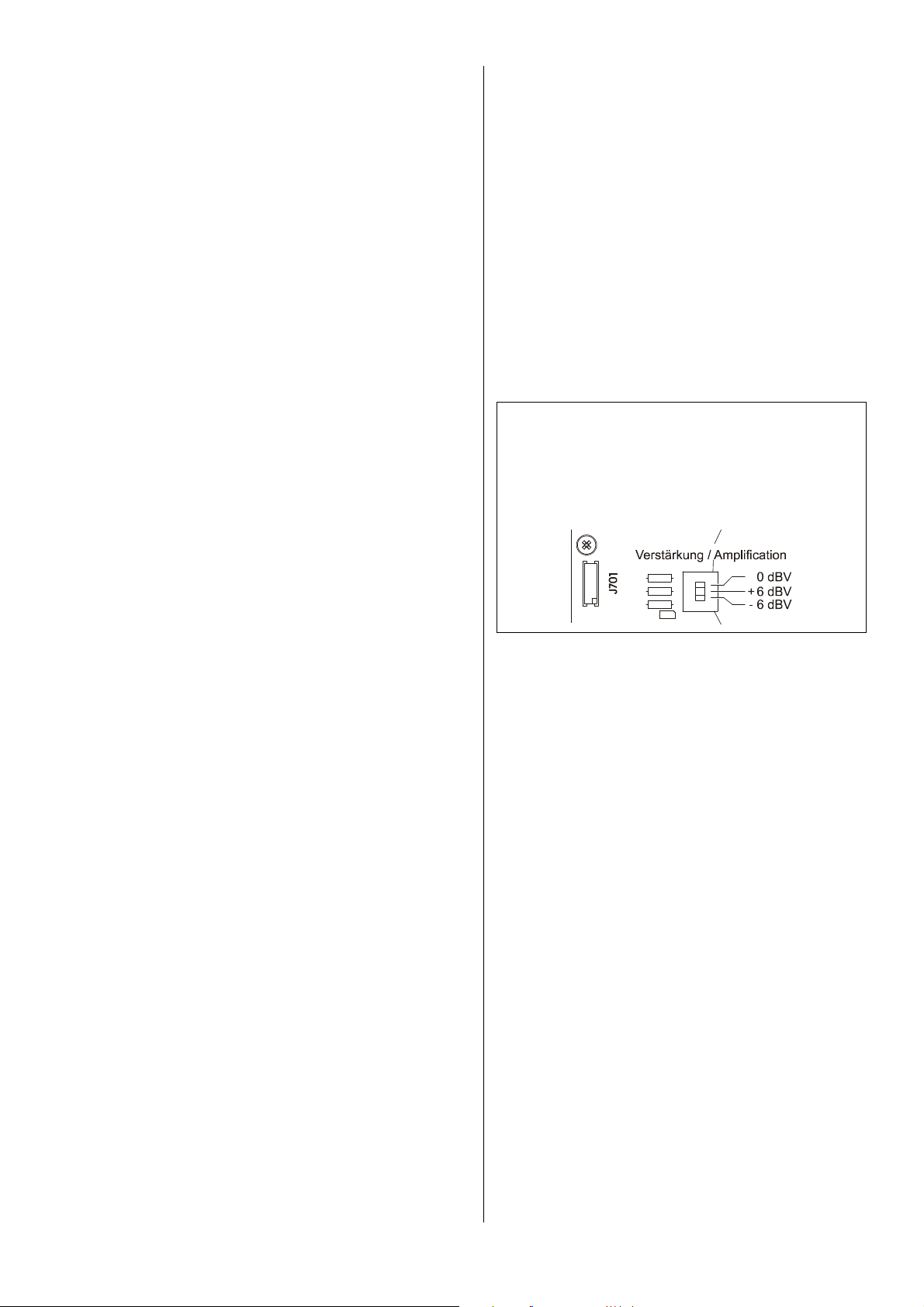

Gerät einen niedrigeren Pegel erfordern, so kann dieser
über einen interen Schalter auf dem XLR Modul um 6 dB
oder 12 dB verringert werden. Wenden Sie sich bitte an
Ihren Fachhändler.
SURROUND INTERFACE (TASI)
Diese von genormte Schnittstelle erlaubt das Einschleifen eines Surround-Decoders.
A und B (LS-Anschlussklemmen)
(nur PA 1260 R)

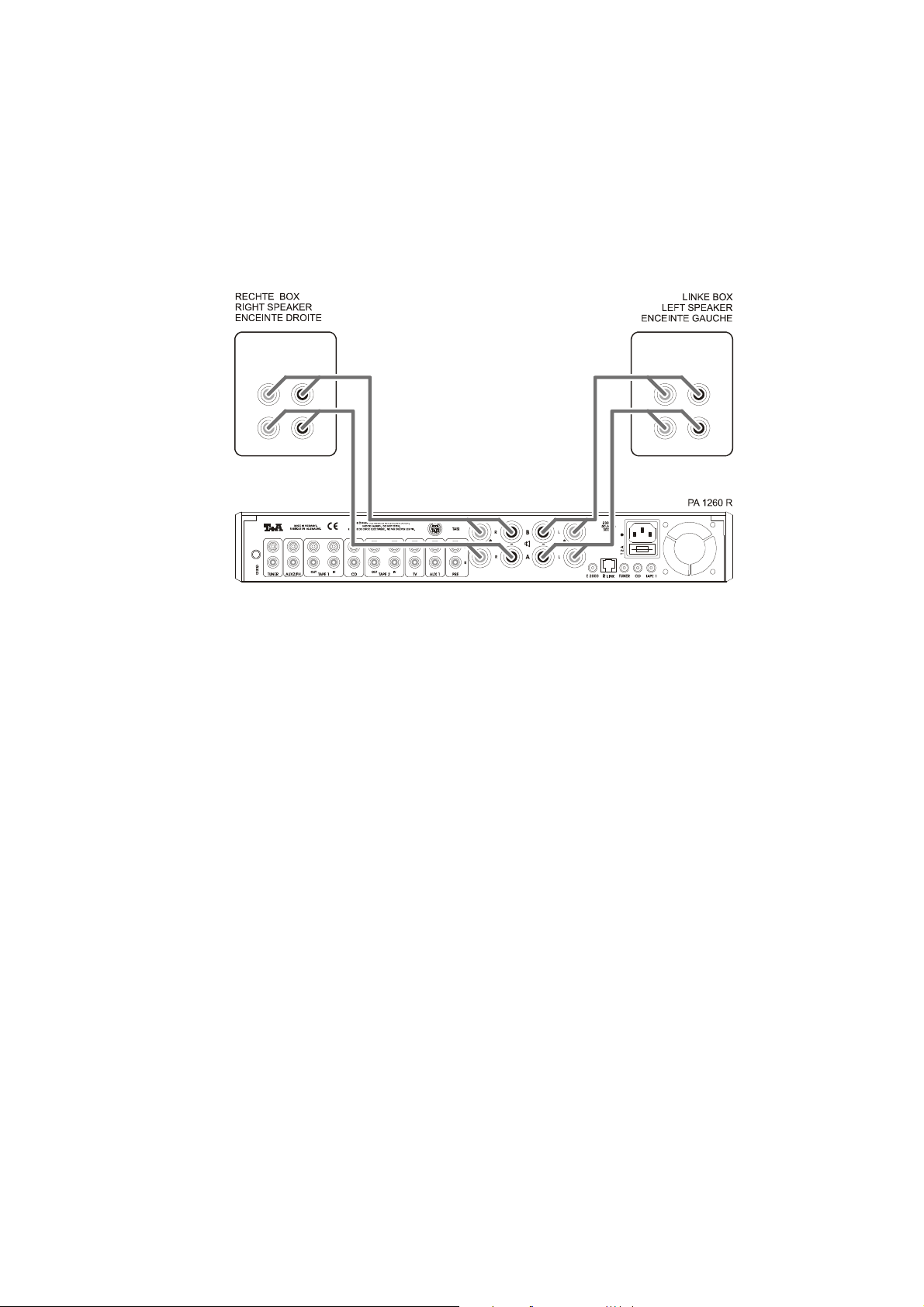

Es können zwei Lautsprecher-Paare angeschlossen werden (SPEAKER A und SPEAKER B). Dabei darf die
Impedanz jeder Box nicht kleiner als 4 Ω (nach DIN) sein.
Die Endstufen sind für eine minimale Last von 2 Ω ausgelegt, jedoch können dann bei längerem Betrieb mit sehr
großer Lautstärke die hohen Ströme in den Leistungsendstufen zu einer Überhitzung und damit zum automatischen Abschalten durch die Schutzschaltung führen.
Es muss darauf geachtet werden, dass die Anschlussklemmen fest verschraubt sind und keine Kurzschlüsse
durch herausstehende Kabelreste entstehen.
Hinweis:
Für die Benutzung außerhalb von Ländern der EU können die roten/schwarzen Stopfen aus den Lautsprecherklemmen entfernt werden. Der Anschluss der Lautsprecher kann dann mit Bananensteckern erfolgen.
Die Stopfen sind in die Klemmen nur eingesteckt. Sie
können mit einem geeigneten Werkzeug (z. B. Messerklinge) nach hinten aus der Klemme gelöst werden.
15
Page 16
RC-IN (E 2000)
Bei vorhandenem Fernbedienungsset: Eingangsbuchse
für den FB-Empfänger E 2000.
R
LINK
Steuerausgang für -Geräte mit R
LINK
– Eingang.
RC-OUT
Steuerausgänge von weiteren -Geräten ohne R
– Eingang.
CTRL OUT
Steuerausgang für -Endverstärker ohne R
Eingang.
(nur P 1260 R)
LINK
LINK
–
Netzeingang
Diese Buchse dient dem Netzanschluss und enthält die
Hauptsicherung. Es dürfen nur Sicherungen verwendet
werden, deren Bezeichnung mit dem Geräteaufdruck
übereinstimmt!
Zum korrekten Netzanschluss beachten Sie bitte die
Hinweise in den Kapiteln 'Inbetriebnahme und Ver-
kabelung' und 'Sicherheitshinweise'.
16
Page 17
Aufstellung und Verkabelung
Packen Sie den Verstärker vorsichtig aus und heben Sie
die Originalverpackung sorgfältig auf. Der Karton und das
Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter.
Bitte beachten Sie unbedingt die Sicherheitshinweise
dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis
sich das Gerät auf Raumtemperatur aufgewärmt hat und
das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen
Flächen sollte ggf. an einer nicht sichtbaren Stelle die
Verträglichkeit des Lackes mit den Gerätefüßen überprüft
werden.
Das Gerät ist waagerecht auf einer festen, ebenen Unterlage aufzustellen. Bei Aufstellung auf Resonanzdämpfern oder Entkopplungsgliedern ist darauf zu achten,
dass die Standsicherheit des Gerätes nicht beeinträchtigt
wird.
Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort erfolgen, wobei direkte Sonneneinstrahlung und
die Nähe von Heizkörpern zu vermeiden sind.
Das Gerät darf nicht in der Nähe von wärmeproduzierenden, wärmeempfindlichen oder leicht brennbaren Gegenständen bzw. Geräten aufgestellt werden.
Sorgen Sie beim Einbau in Regale oder Schränke deshalb unbedingt für ausreichende Luftzufuhr und sorgen
Sie dafür, dass die Wärme des Gerätes abgeführt werden
kann. Ein Wärmestau beeinträchtigt die Lebensdauer des
Gerätes und ist eine Gefahrenquelle. Über dem Deckel
des Verstärkers muss ein Freiraum zur Wärmeabfuhr
bleiben. Es dürfen keine wärmeisolierenden Gegenstände
(z. B. Decken oder andere Geräte mit ebener Bodenplatte
ohne Standfüße) direkt auf das Verstärkergehäuse gestellt werden.
Verlegen Sie Netz- oder Lautsprecherkabel sowie die
Fernbedienungs-Kabel möglichst entfernt von Ton- und
Antennenleitungen und keinesfalls über oder unter dem
Gerät.

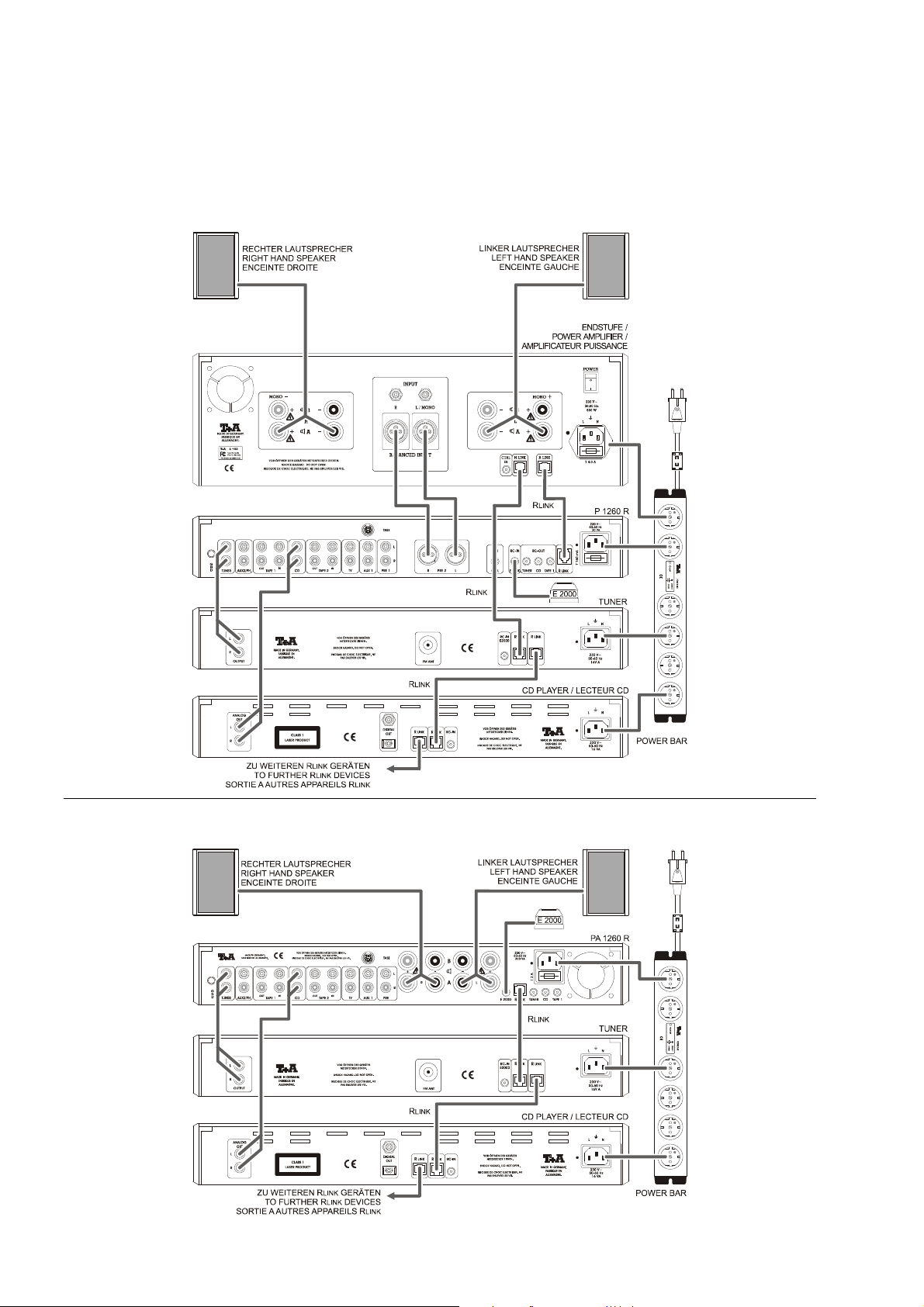

Das Anschlussschema des Gerätes ist auf nachstehender
Abbildung dargestellt.
Hinweise zum Anschluss:
• Stecken Sie alle Stecker fest in die Buchsen ein.
Lockere Steckverbindungen können Brummen oder
andere Störgeräusche verursachen.
• Verbinden Sie die Eingangsbuchsen des Verstärkers
mit den gleichnamigen Ausgangsbuchsen der Quellgeräte, also 'R' mit 'R' und 'L' mit 'L'. Bei umgekehrtem Anschluss sind die Stereokanäle vertauscht.
• Beachten Sie, dass beim Anschluss eines Recorders
die IN-Buchsen des Recorders mit den OUT-Buchsen
des Vollverstärkers verbunden werden und die OUTBuchsen des Recorders mit den IN-Buchsen des Vollverstärkers.
• Falls vorhanden, stecken Sie den Stecker des Fernbedienungsempfängers E 2000 in die Buchse RC-IN
E 2000. Die R
Sie mit den R
Anschlussbild).
• Der PA 1260 R kann auch im Bi-Wiring-Betrieb
eingesetzt werden. Diese Anschlussvarianten sind auf
separaten Anschlussbildern dargestellt.
• Das Gerät ist für den Betrieb an einer Schutzleitersteckdose vorgesehen. Schließen Sie ihn bitte mit
dem beiliegendem Netzkabel an eine entsprechende,
vorschriftsmäßig geerdete Steckdose an. Zur Erreichung des maximalen Störabstandes sollte der
Netzstecker so in die Netzsteckdose gesteckt
werden, dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlossen wird, der mit einem
Punkt () gekennzeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür geeigneten Messgerät ermittelt werden. Wenden Sie sich bitte an
Ihren Fachhändler.
Wir empfehlen die Verwendung der konfektionierten
–Netzkabel 'POWER LINE' in Kombination mit der
Netzsteckdosenleiste 'POWER BAR', die mit Phasen-
indikator ausgestattet ist.
Nachdem die Anlage vollständig verkabelt ist, stellen Sie
bitte den Lautstärkeregler auf eine sehr geringe Lautstärke und schalten Sie die Anlage ein.
Nach Einschalten des benutzten Lautsprecherausganges
und Umschalten des Vollverstärkers auf die angeschlossene Hörquelle sollte diese hörbar werden.
Falls bei der Inbetriebnahme des Gerätes Probleme auftreten sollten, haben diese oftmals einfache Ursachen, die
leicht zu beheben sind. Lesen Sie dazu das Kapitel 'Be-
triebsstörungen' dieser Betriebsanleitung.
LINK
-Buchse des Verstärkers verbinden
LINK
-Buchsen der Quellgeräte (siehe
17
Page 18
Lautsprecher- und Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben
einen nicht zu unterschätzenden Einfluss auf die
Wiedergabequalität der Gesamtanlage. empfiehlt
daher die Verwendung hochwertiger Kabel und Steckverbinder.
In unserem Zubehörprogramm finden Sie eine Reihe
exzellenter Kabel und Stecker, die in ihren Eigenschaften auf unsere Lautsprecher und Elektronikkomponenten abgestimmt sind und hervorragend mit diesen
harmonieren.
Für schwierige und beengte Aufstellungsbedingungen
finden Sie im Zubehör auch Kabel in Sonderlängen
und Sonderstecker (z. B. in abgewinkelter Form), mit
deren Hilfe sich fast jedes Anschluss- und Aufstellungsproblem lösen lässt.
Netzkabel und Netzfilter
Über die Netzstromversorgung gelangt nicht nur die
notwendige Betriebsenergie zu Ihren Geräten, sondern
oft auch Störungen von entfernten Geräten, Funk- und
Computeranlagen.
Um elektromagnetische Störungen von den Geräten fern
zu halten, bietet unser Zubehörprogramm das speziell
abgeschirmte Netzkabel 'POWER FOUR', das konfektionierte Netzkabel mit Mantelkernfiltern 'POWER LINE'
und die Netzfilterleiste 'POWER BAR'. Mit diesem Zubehör kann die Wiedergabequalität unserer Geräte in
vielen Fällen nochmals gesteigert werden.
Zu allen Fragen rund um die Verkabelung berät Sie gern
Ihr Fachhändler kompetent, umfassend und unverbindlich. Gern senden wir Ihnen auch unser umfangreiches Informationsmaterial zu diesem Thema.
Mechanische Entkopplung
Die Standfläche und der Untergrund, auf dem hochwertige HiFi-Geräte aufgestellt werden, haben einen nicht
zu unterschätzenden Einfluss auf die erreichbare Klangqualität. Die Standfläche sollte möglichst schwer, stabil,
hart und eben sein.

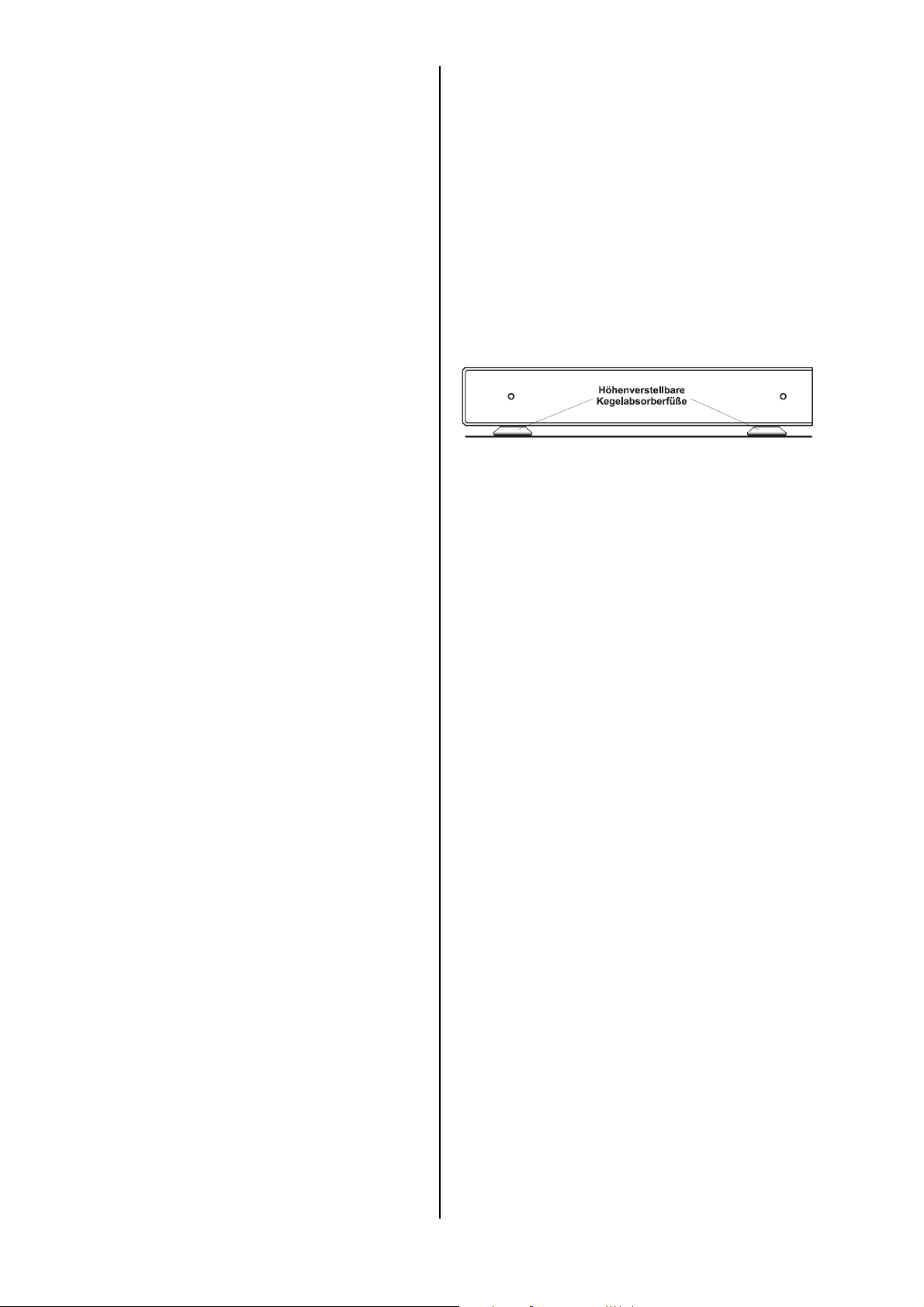

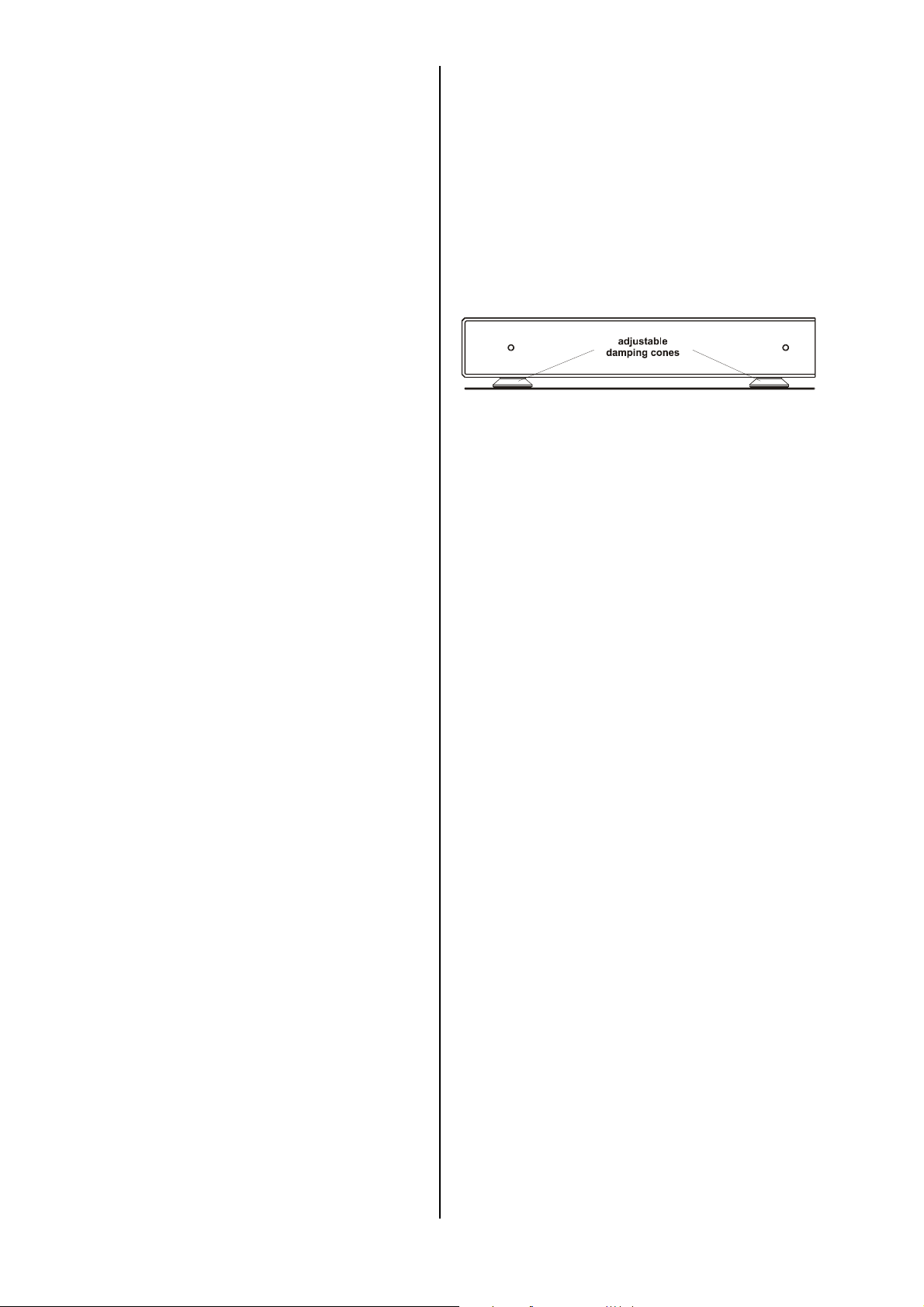

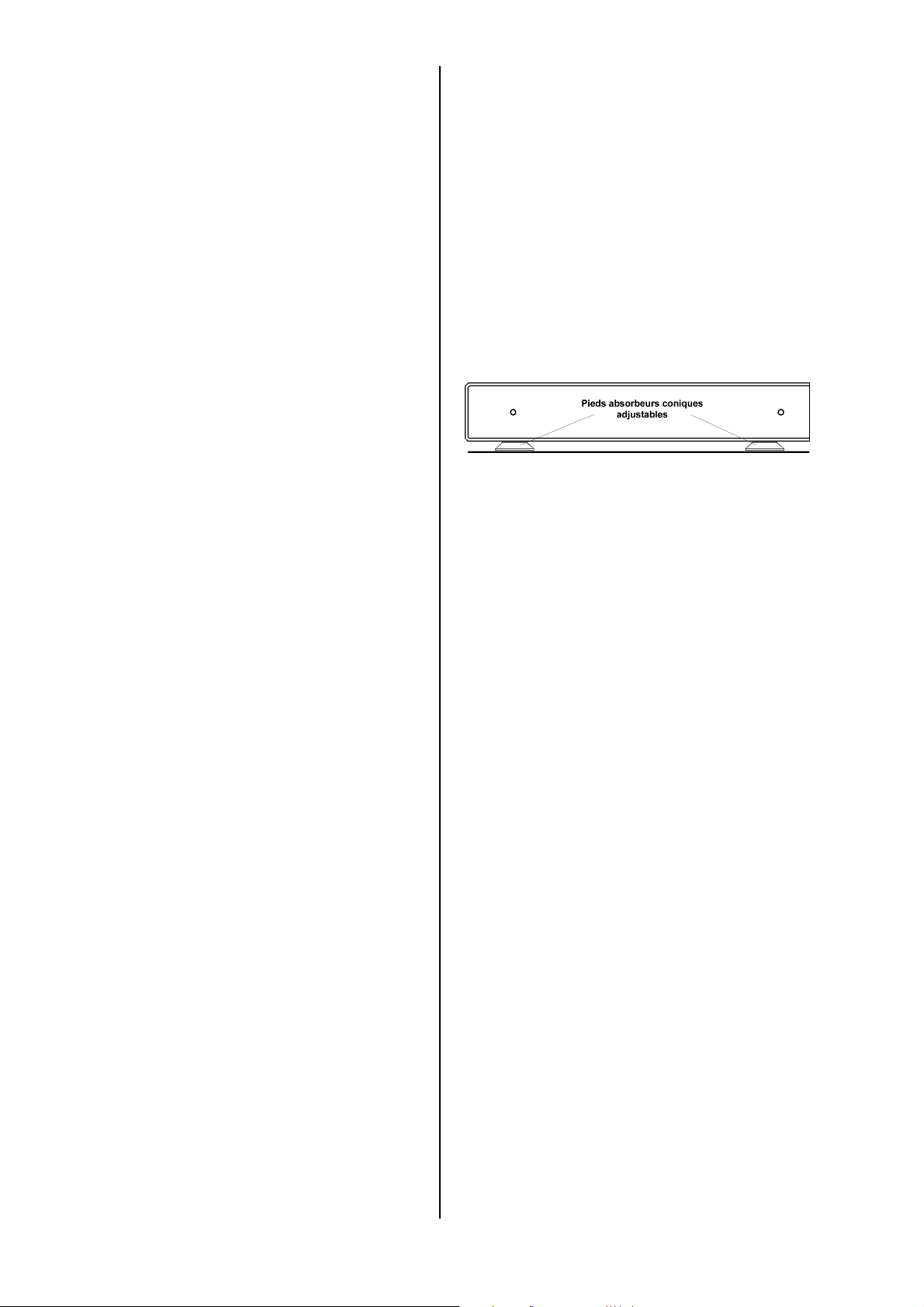

Das Gerät wird mit den neuentwickelten Kegelabsorberfüßen ausgeliefert. Diese Füße erreichen durch
ihre inneren Dämpfungseigenschaften eine sehr gute
Entkopplung des Gerätes vom Untergrund.
Hinweis:
Durch Hinein- und Herausdrehen der Kegelabsorberfüße kann ein optimaler Höhenausgleich bei Unebenheiten des Untergrundes erreicht werden.
Das Gerät muss so justiert sein, dass es in allen Richtungen waagerecht steht. Alle Füße müssen einen festen
Kontakt zum Untergrund haben; das Gerät darf nicht
'kippeln'.
18
Page 19
Lautsprecher Anschluss-Varianten
Bi-Wiring
Unter Bi-Wiring versteht man eine Anschlussvariante für
Lautsprecherboxen, bei der für die Signale des Bass- und
des Mittel- / Hochtonbereiches separate Lautsprecherkabel verwendet werden.
Dadurch wird z. B. eine Signalverfälschung im Mittel- /
Hochtonbereich durch Spannungsspitzen im Bassbereich
ausgeschlossen.
Voraussetzung für das Bi-Wiring ist, dass die Lautsprecherbox mit einem Bi-Wiring-Terminal ausgestattet
ist. Im Terminal müssen unbedingt die Verbindungsbrücken zwischen Bass- und Mittel- / Hochtonkanal
entfernt werden!
Wie das Anschlussbeispiel zeigt, hat der Benutzer hier die
Möglichkeit, für den jeweiligen Frequenzbereich das optimale Kabel einzusetzen.
(siehe Anhang A 2)
(nur PA 1260 R)
19
Page 20
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache, die
sich leicht beheben lässt. Im folgenden Abschnitt sind
einige mögliche Störungen sowie Maßnahmen zu deren
Behebung aufgeführt. Sollte sich eine aufgetretene
Störung durch diese Hinweise nicht beheben lassen, so
ziehen Sie bitte umgehend den Netzstecker und wenden
sich an eine -Fachwerkstatt.
Störung: Gerät schaltet nicht ein (Leuchtdiode
bleibt dunkel).
Ursache 1:
Abhilfe:
Ursache 2:
Abhilfe:
Störung: Das Gerät lässt sich nicht bedienen.
Ursache:
Abhilfe:
Störung: Gerät reagiert korrekt auf Bedienung
Ursache 1:
Abhilfe:
Ursache 2:
Abhilfe:
Ursache 3:
Abhilfe:
Netzkabel nicht richtig angeschlossen.
Überprüfen und fest einstecken.
Durchgebrannte Netzsicherung.
Die Netzsicherung in der Netzeingangsbuchse durch autorisierte Fachwerkstatt
ersetzen lassen. Es dürfen nur Sicherungen verwendet werden, deren Bezeichnung mit dem Geräteaufdruck übereinstimmt!
Statische Entladungen oder starke Störimpulse (z. B. Blitzschläge) haben den Inhalt
des Speichers verändert.
Netzstecker ziehen und nach ca. 1 Minute
wieder einstecken. Gerät einschalten.
über die Gerätetaster, lässt sich aber
nicht fernbedienen.
Falsch eingesetzte bzw. verbrauchte Batterien in der Fernbedienung.
Batterien korrekt einsetzen bzw. durch
neue ersetzen.
Empfänger falsch angeschlossen oder
Stecker nicht richtig in die RC-Buchse des
Gerätes eingesteckt.
Verbindungen gemäß Anschlussschema
herstellen; Stecker fest einstecken.
Ungünstige Empfängerposition
Direkten Sichtkontakt zum Fernbedienungs-Sender herstellen (Glastüren
können stören). Maximaler Abstand zwischen Sender und Empfänger ca. 8 Meter.
Den Empfänger so positionieren, dass er
weder direktem Sonnenlicht noch zu heller
Beleuchtung ausgesetzt ist. Leuchtstofflampen und Energiesparlampen wirken
sich besonders störend aus.
Ursache 4:
Fernbedienungsadresse von Verstärker
und Fernbedienungssender stimmen nicht
überein.
Abhilfe:
Fernbedienung auf Adresse 1 (s. Bedienunganleitung der Fernbedienung)
einstellen.
Bei vorhandenen Codeconverter:
Fernbedienung auf Adresse des Converters einstellen
Störung: Nach dem Batteriewechsel der Fernbe-
dienung lässt sich das Gerät nicht mehr
fernbedienen.
(nur bei vorhandenem Codeconverter)
Ursache:
Die Fernbedienung war vor dem Batteriewechsel auf Fernbedienungsadresse 2
eingestellt. Durch den Batteriewechsel ist
diese Einstellung verloren gegangen.
Abhilfe:
Auf Fernbedienungsadresse 2 umschalten
(s. Bedienunganleitung der Fernbedienung).
Störung: Die angeschlossenen Quellgeräte
lassen sich nicht fernbedienen.
Ursache 1:
Das zu bedienende Gerät ist nicht als
Quellgerät angewählt, d. h. die Steuerbefehle der Fernbedienung werden zu einem
anderen Quellgerät geleitet.
Abhilfe:
Den entsprechenden Quellentaster der
Fernbedienung drücken und Bedienung
erneut versuchen.
Ursache 2: Das Quellgerät ist nicht über ein R
LINK
Kabel verbunden.
Abhilfe:
Verbindung gemäß Anschluss-Schema
herstellen.
Störung: Lautes Brummen aus den Laut-
sprechern.
Ursache:
Schlechter Kontakt der Cinch-Stecker oder
ein defektes Cinchkabel.
Abhilfe:
Überprüfen Sie bitte genau alle Steckverbindungen und Verbindungskabel.
-
20
Page 21
Störung: Kein Ausgangs-Signal an den Laut-
sprechern, die Leuchtdioden über den
Tastern
und
blinken
abwechselnd (PROTECTION-Schaltung
hat angesprochen).
Ursache 1:
Die PROTECTION-Schaltung hat wegen
Überhitzung oder Übersteuerung abgeschaltet.
Abhilfe:
Lautstärke herabsetzen; wenn sich der
Verstärker nach ca. 20 Sekunden nicht
wieder einschaltet, ist er zu heiß geworden,
und sollte einige Minuten ausgeschaltet
bleiben, um abzukühlen.
Ursache 2:
Kurzschluss in den Lautsprecherleitungen,
z. B. durch herausstehende Litzenenden an
den Lautsprecherklemmen oder mechanische Beschädigung des Kabels.
Abhilfe:
Lautsprecherkabel und -klemmen überprüfen, Litzenenden sauber verdrillen,
beschädigte Kabel austauschen.
Ursache 3:
Übersteuerung durch schlechten Massekontakt.
Abhilfe:
Eingangskabel abziehen, und warten, ob
der Verstärker wieder einschaltet; wenn ja,
dann Eingangskabel überprüfen und ggf.
austauschen.
Störung: Gerät schaltet bei höheren Lautstärken
wiederholt ab.
Ursache 1:
Abhilfe:
Überhitzung durch Wärmestau.
Das Gerät so aufstellen, dass eine ungehinderte Kühlluftzufuhr gewährleistet ist.
Ursache 2:
Überhitzung durch zu geringe Lautsprecher-Impedanz.
Abhilfe:
Nur Lautsprecher mit mindestens 4 Ω DINnormgerechter Impedanz verwenden – das
entspricht einem Impedanz-Minimum von
> 3.2 Ω.
Störung: Flaches Klangbild, zu wenig Bass-
wiedergabe.
Ursache:
Die Lautsprecherleitungen sind verpolt
angeschlossen.
Abhilfe:
Den Anschluss der Lautsprecherleitungen
an Boxen und Lautsprecherklemmen des
Verstärkers anhand des AnschlussSchemas überprüfen und ggf. korrigieren.
21
Page 22
Glossar
AUX
Universeller Vorverstärker-Eingang (AUX engl. auxiliary
input) zum Anschluss hochpegeliger Signalquellen (d. h.
Signalquellen mit einem Ausgangspegel zwischen 0,25 V
und 4 V).
Balance
Die Pegelbalance zwischen rechtem und linkem Kanal
(Veränderung der Stereomitte), z. B. bei unterschiedlicher
Boxenaufstellung, kann durch den Balanceregler stufenlos verändert werden.
Um eine negative Klangbeeinflussung zu vermeiden, ist
der Balance-Regelbereich auf +0.6 dB und -8 dB begrenzt. Das Absenken der Lautstärke eines Stereokanals
bis auf Null ist also nicht gewollt.
dB
Die Maßeinheit für elektrische Pegel ist dezi Bel (dB).
FLAT
In der FLAT-Betriebsart werden die kürzest möglichen
Signalwege innerhalb des Gerätes realisiert. Alle nicht
unbedingt erforderlichen Baugruppen (wie z. B. die Klangregelung) sind mit Hilfe hochwertiger Goldkontaktrelais
überbrückt. Frequenz- und Phasengang des Gerätes sind
in dieser Betriebsart absolut linear. Die FLAT-Einstellung
ermöglicht daher die naturgetreueste und klanglich beste
Wiedergabe. Sie sollte immer dann gewählt werden, wenn
die Klangregler ohnehin in Mittelposition stehen.
Lautstärkeregelung
Der Verstärker ist mit einer zweistufigen Lautstärkeregelung ausgerüstet, die es gestattet, dass bereits in der
Eingangsstufe des Vorverstärkers mit einer hohen Verstärkung gearbeitet werden kann, ohne eine Übersteuerung des Vorverstärkers zu riskieren.
Dafür sorgt der erste Lautstärke-Regler. Im weiteren Verlauf der Signalbehandlung kann nun mit einem höheren
Pegel gearbeitet werden, wodurch Rauschen und Übernahmeverzerrungen im Nulldurchgang des Signales erheblich reduziert werden.
Im Vorverstärker entstandenes Rauschen wird direkt vor
der Ausgangsstufe bei kleinen Pegeln durch den zweiten
Lautstärke-Regler reduziert.
Loudness
Eine gehörrichtige Lautstärkeregelung (engl. Loudness)
gleicht bei geringen Lautstärken die frequenzabhängige
Empfindlichkeit des menschlichen Ohres aus. Dabei
werden gehörphysiologische Maßstäbe angelegt. Bei sehr
hohen Lautstärken wirkt die Klangkorrektur gar nicht, bei
geringeren Lautstärken werden Bass- und oberer Hochtonbereich angehoben, um die bei kleinen Pegeln nachlassende Empfindlichkeit des menschlichen Gehörs auszugleichen.
MC
Einige Analog-Plattenspieler sind mit dynamischen Tonabnehmer-Systemen (engl. Moving Coil, d. h. bewegte
Spule) ausgestattet. Der Verstärker kann optional mit
einem hochwertigen MC-Phono-Vorverstärker-Modul
ausgerüstet werden, der in der Eingangsimpedanz und
Eingangsempfindlichkeit an alle gängigen dynamischen
Tonabnehmer-Syteme angepasst werden kann.
MM
Einige Analog-Plattenspieler sind mit magnetischen Tonabnehmer-Systemen (engl. Moving Magnet, d. h. bewegter Magnet) ausgestattet. Der Verstärker kann optional mit
einem hochwertigen MM-Phono-Vorverstärker-Modul
ausgerüstet werden, der in der Eingangskapazität und
Eingangsempfindlichkeit an alle gängigen magnetischen
Tonabnehmer-Syteme angepasst werden kann.
Pufferverstärker (Buffer)
Pufferverstärker passen Quellgeräte mit hochohmigem
Ausgang optimal an den Vorverstärker an. Sie stellen
jedoch eine zusätzliche Stufe im Signalweg dar. Hochwertige HiFi-Geräte mit niederohmigem Ausgang
(< 100 Ω) (dazu gehören alle -Quellgeräte) benötigen solch eine Impedanzanpassung nicht.
Quellgerät
Als Quellgeräte (engl. SOURCE) werden die Elemente
einer HiFi-Anlage bezeichnet, die ein Tonsignal liefern,
wie Tuner, CD-Player, Recorder etc. (Signalquellen).
Dabei wird unterschieden zwischen Hörquellen und
Record- bzw. Aufnahme-Quellen.
• Hörquelle ist das Gerät, das gerade gehört wird.
Dieses Gerät kann fernbedient werden.
• Von einer Record-Quelle bzw. Aufnahme-Quelle
können mit einem Recorder (TAPE) Aufnahmen gemacht werden. Eine Aufnahme-Quelle kann nicht
fernbedient werden.
22
Page 23
RC
Steuerschnittstelle für Geräte, die nicht über das
R
LINK
System verfügen. Der Verstärker kann sowohl mit
RC als auch mit R
anlage kombiniert werden.
R
LINK
Steuerschnittstelle zur Fernbedienung von Quellgeräten, Surrounddecodern und Endstufen. Der Vor- /
Vollverstärker empfängt die Fernbedienugnssignale und
leitet sie über diese Schnittstelle an das gerade gehörte
Quellgerät weiter.
LINK
Geräten zu einer HiFi-System-
Surround
Einige Signalquellen (z. B. DVD oder Digital-TV) bieten
Mehrkanalton nach DOLBY- oder dts Standard. Ihr
Stereoverstärker kann mit einem Zusatzdecoder zu einer
hochwertigen Mehrkankal-HiFi Surroundanlage ausgebaut werden. Bitte wenden Sie sich an Ihren Fachhändler, der Sie gern bzgl. Der Mehrkanaltechnik beraten
wird.
Symmetrische Ausgänge (XLR)
(nur P 1260 R)
Die Technik der symmetrischen Verbindung stammt aus
der Studiotechnik, wo es auf höchste Qualität und Störsicherheit ankommt. Das Prinzip beruht darauf, dass nicht
nur ein Signal, sondern zwei spiegelbildliche (invertierte)
Signale übertragen werden.
Im empfangenden Gerät wird dann die Differenz dieser
beiden Signale gebildet, mit dem Effekt, dass Störungen
komplett herausfallen und das reine, unverfälschte Signal
zur Weiterverarbeitung zur Verfügung steht. Ganz besonders sinnvoll ist die symmetrische Signalübertragung
natürlich da, wo es gilt weite Strecken zu überbrücken,
also z. B. bei Aktivboxen oder da, wo der audiophile Hörer
zur Kürzung der kritischen Lautsprecherkabel die Endverstärker direkt neben die Boxen stellen möchte.
Aber die symmetrische Verstärkertechnik bietet weitere
Vorteile: Es werden keine Ströme über die Masseleitung
übertragen die sonst zu einem Spannungsabfall auf der
Masse führen würden und damit zu einer Verschiebung
des so wichtigen Masse-Bezugspotentials. Da durch die
Differenzbildung die Amplitude des Nutzsignals verdoppelt wird, verdoppelt sich auch der Spannungshub pro
Zeiteinheit. Daraus resultiert eine verdoppelte Anstiegsgeschwindigkeit (Slew Rate) des Signals.
Außerdem kompensieren sich zum Teil Verzerrungen und
Rauschen. Beim Rauschen beträgt die erzielte Verbesserung z.B. 3 dB. Das bedeutet, dass das Rauschen um
ca. 30 % zurückgeht. Fazit: Die symmetrische Signaltechnik erfordert zwar einen erheblichen Mehraufwand, da
weite Teile des Verstärkers in doppelter Ausführung nötig
sind, der Gewinn an Wiedergabetreue rechtfertigt aber
unserer Meinung nach diese Technik allemal.
Nach außen hin zeigt sich der von uns getriebene Aufwand in den professionellen, unverwüstlichen Studio-XLR
Anschlussbuchsen. Der Vorverstärker kann nachträglich
mit einem XLR-Ausgangs-Modul ausgestattet werden.
TASI ( Surround Interface)
Diese von genormte Schnittstelle erlaubt das Einschleifen eines Surround-Decoders zwischen dem
Quellenwahlschalter und dem Lautstärkeregler des Verstärkers.
Die Schnittstelle erkennt selbstständig einen hier angeschlossenen Decoder und sie schaltet automatisch auf
Surroundbetrieb um. Im Surroundbetrieb sind Lautstärkeund Klangregelung des Verstärker deaktiviert, da diese
Funktionen nun vom Decoder übernommen werden.
Update / Upgrade
Dieses -Gerät kann bei Bedarf durch ein Update
oder Upgrade jederzeit auf den aktuellen Entwicklungsstand gebracht werden.
• Ein Update erweitert die Bedienungsmöglichkeiten
des Gerätes durch Austausch des Programmspeichers.
• Bei einem Upgrade werden Baugruppen ausge-
tauscht oder Zusatzmodule eingebaut. Der Ein- oder
Umbau erfolgt durch den -Fachhändler.
23
Page 24
Welcome.
We are delighted that you have decided to purchase a product. Your new amplifier is a Hi-Fi unit of the
highest quality, designed and developed with a single aim as top priority: to satisfy the requirements of the audiophile
music lover.
This unit is the embodiment of innovative thinking and solid quality, exploiting the finest materials and components
available, and all these factors contribute to a machine which will satisfy your most stringent demands and your most
searching requirements for a period of many years.
Our production areas are supervised by highly qualified expert staff, and all final production units are checked
comprehensively by a fully automated, computer-controlled system to ensure uniformly high quality. We guarantee that
our products meet our own specifications to the full.
At all stages of production we avoid the use of substances which are environmentally unsound or potentially hazardous
to health, such as chlorine-based cleaning agents and CFCs.
We also aim to avoid the use of plastics in general, and PVC in particular, in the design of our products. Instead we rely
upon metals and other non-hazardous materials; metal components are ideal for recycling, and also provide effective
electrical screening.
Our robust all-metal cases exclude any possibility of external sources of interference affecting the quality of reproduction.
From the opposite point of view our products’ electro-magnetic radiation (electro-smog) is reduced to an absolute
minimum by the outstandingly effective screening provided by the metal case.
We would like to take this opportunity to thank you for the faith you have shown in our company by purchasing this
product, and wish you many hours of enjoyment and sheer listening pleasure with your amplifier.
elektroakustik GmbH & Co KG
All the components we use meet the German and European safety norms and standards which are currently valid.
The operation instructions, the connection guidance and the safety notes are for your own good - please read them
carefully and observe them at all times.
24
Page 25
Contents
page
Operation
Front panel controls ........................................................................................... 26
Source selection ............................................................................................. 28
Tone control ................................................................................................... 28
Volume control and balance ........................................................................... 29
Remote control handset ..................................................................................... 30
Using the RC handset ........................................................................................... 31
Using the system for the first time
Safety Notes ......................................................................................................... 32
FCC Information to the user ................................................................................. 33
Back panel connections ........................................................................................ 34
Installation and wiring ........................................................................................ 37
Wiring variants (only PA 1260 R) ....................................................................... 39
Bi-Wiring ......................................................................................................... 39
General
Trouble shooting ................................................................................................... 40
Glossary ................................................................................................................ 42
25
Page 26
Front panel controls
P 1260 R
PA 1260 R
26
Page 27
Pressing the
on and off. When the unit is switched on the indicator
above the button glows.
(On / Off switch)
button briefly switches the device
Note:
When you switch on, the
LEDs flash for a few seconds (power-on delay).
The unit is ready for use as soon as the delay time is
elapsed.
/
resp
/
Caution!
The mains button is not a mains isolation switch.
Even when the LED is not glowing parts of the
machine remain connected to the mains power
supply (Standby mode). The stand-by current drain
is stated in the chapter entitled 'Specification'.
If the unit is not to be used for a long period we
recommend that you isolate it from the mains by
pulling out the mains plug at the wall socket.
Delayed power-off (sleep timer)
The amplifier features a delayed power-off function
(sleep mode). This function switches the unit off, together with all the R
after a variable delay. The delay period can be set to a
value between 10 and 60 minutes.
LINK
devices connected to it,
Activating the power-off delay:
Switch on the amplifier and the source device you wish
to use. Hold the
in for about 3 seconds until 6 of the listening source
LEDs light up. In this mode the LEDs indicate the poweroff delay period in 10-minute increments (6 x 10 min =
60 min). The time can be reduced in 10-minute steps by
repeatedly pressing the
always indicate the delay you have currently set.
The delay period is activated when the machine detects
that you have not pressed the
of about 4 seconds. The
indicate that the power-off delay is running.
button on the amplifier pressed
button. The LEDs
button for a period
LED flashes slowly to
Note:
It can be switched off at any time by pressing the
button briefly.
Note:
The amplifier can also be switched on using the source
buttons. If the source device you wish to use is connected to the amplifier via an R
source switches on the amplifier automatically.
LINK
cable, selecting that
PHONES
Socket for stereo headphones with an impedance of at
least 50 Ω. The amplifier features a separate high-quality
headphone amplifier, independent of the loudspeaker
output stages.
(headphones socket)
Note:
Continuous listening to very loud programme material
via earphones or headphones can result in permanent
hearing loss. You can prevent harm to your own health
by avoiding long periods of listening at high levels when
using headphones or earphones.
/
These push-buttons switch the speaker outputs A and
B on and off.
(PA 1260 R only)
Notes:
The red LED above the
when the corresponding loudspeaker output is switched
on.
If the LEDs flash, the protective circuit for the loudspeaker outputs has switched the speakers off - see
'Trouble shooting' section.
This push-button switches the Cinch output PRE 1 on
and off.
This push-button switches the optional XLR output
PRE 2 on and off.
(Output switch) (P 1260 R only)
(Output switch) (P 1260 R only)
or
button glows
Note:
The red LED above the
when the corresponding pre-amplifier output is switched
on.
The pre-amplifier amplifier (PRE OUT) of the PA 1260 R
cannot be switched off.
or
button glows
27
Page 28
Source selection
The amplifier can be used to record from one source
(recording source) while you listen to the same source or
any other source (listening source).
. . .
Selecting the listening source
To select one of the signal sources as the listening
source, push the corresponding button briefly.
When the unit is switched off, the amplifier can be
switched on by pushing a source button briefly. At the
same time this action selects the associated source
device for listening.
Notes:
The LEDs above the source buttons indicate which
source you are currently listening to. If an MM or MC
phono module is present, AUX 2 is the phono input.
Selecting the recording source
Pressing the
LEDs above the source buttons to light up to indicate the
signal source from which it is currently possible to
record. When you release the button again, the LED for
the current listening source glows.
To switch to a different recording source you must first
hold the
recording source by pressing a source button. The
corresponding LED glows until you release the
button.
The recording source signal is available at the TAPE
OUT output sockets.
If you wish to monitor the tape recording, select the
recording unit (TAPE) as listening source while the
recording is taking place.
Note:
A recorder cannot record from itself, as this would form a
feedback loop.
button briefly causes one of the
button pressed in, then select your
Tone control functions
The amplifier is equipped with a volume-dependent tone
control (LOUDNESS) circuit, which compensates for the
frequency-dependent sensitivity of the human ear at very
low volume levels, due to the characteristics of aural
physiology.
Pressing the
on and off.
The red LED above the button glows when LOUDN is
switched on.
The FLAT function by-passes the tone control section of
the amplifier and therefore disables the tone controls.
The frequency response is then absolutely linear.
The FLAT mode is switched on and off by pressing the
button.
The red LED above the button glows when FLAT mode
is switched on.
button switches the loudness circuit
Notes:
In FLAT mode the
effect.
The LOUDNESS function is also available in FLAT
mode.
/
controls have no
*) Note:
If the system includes a surround decoder, the
P 1260 R / PA 1260 R does not respond when you
press the
Instead the signal is passed to the decoder, which
carries out the appropriate functions (if present).
/
button in surround mode.
Recessed controls
/
In normal use the knobs for tone and balance are
recessed into the front panel. If you press any of the
knobs, it projects from the front panel and can then
easily be rotated. In the centre position the index marker
points up, and you will feel the detent engage.
When the setting is correct, push the knob back into the
front panel, and it will engage in its recessed position
again.
/
28
Page 29
/
To compensate for adverse influences on reproduction
quality caused by your listening room, or imperfect
loudspeaker positioning, the amplifier is fitted with an
active, infinitely variable tone control system. The
settings can be adjusted separately for each channel, to
allow for asymmetric positioning of the left and right
speakers. The aim should be to set the controls in such
a way that the two loudspeakers produce the closest
approximation to identical sound.
The tone controls are deliberately designed to affect only
the low frequencies below 300 Hz (BASS) and the high
frequencies above 4000 Hz (TREBLE); this avoids
unwanted coloration in the critical mid-range sound.
• When the tone controls are at centre, the frequency
response is linear.
• Rotating the controls clockwise increases the bass or
treble.
• Rotating the controls anti-clockwise reduces the bass
or treble.
(tone controls)
Volume and balance
The
between left and right channels, e.g. to cope with asymmetric speaker locations.
To avoid any adverse effect on the sound, the balance
range is limited to +0,6 dB / -8,0 dB. It is never desirable
to reduce the volume of one stereo channel to zero.
• The level of amplification is the same on both
• Rotating the control clockwise offsets the stereo
• Rotating the control anti-clockwise offsets the stereo
Infinitely variable adjustment of the playback level,
employing a high-quality, ultra close-tolerance quadruple
potentiometer.
Rotating the control clockwise increases the volume.
Turning the control anti-clockwise decreases the volume.
(balance setting)
control enables you to vary the level
channels when the control is at the centre position.
centre to the right.
centre to the left.
29
Page 30
Remote control handset
In general terms the buttons on the remote control handset have the same function as the corresponding buttons
on the unit itself.
The remote control handset also includes additional
buttons, whose use is explained in greater detail in the
next section.
The amplifier can also be used to control a complete 'R'
system using a single remote control handset.
The pre-amplifier can also pass on remote control commands to other devices in an 'R' system via the R
system. Details of using the system with these other
units are provided in the operating instructions supplied
with them.
LINK
To control a source device (CD, TUNER, AUX etc.) you
must first press the corresponding button on the remote
control handset.
The pre-amplifier then switches to this device as
listening source, and you then have control over the
selected unit.
30
Page 31
The following table shows the remote control buttons and their functions when controlling the unit.
FM100R F6a Function
Press briefly 1x
Press briefly 2x
brief press
long press
*) To switch from AUX 1 to AUX 2 using the FM100R / F6a handset you need to press the AUX button quickly two
times ("double-click").
Notes on the remote control system:
Switching the remote control address:
Virtually all modern Hi-Fi and video equipment can be
remote-controlled using an infra-red system. However, it
is an unfortunate fact that only a limited number of infrared codes is available, and a vast range of manufacturers uses them.
It often occurs that remote control system codes overlap,
especially if household devices made by different companies are used together and two of them happen to
share the same remote control code. For example, you
may find that the Hi-Fi system responds to the remote
control handset supplied with your TV or video recorder.
Press briefly 1x
Press briefly 2x
Switches unit on and off
Brief press:
Switches loudspeakers cyclicy on and off
A B A+B OFF
Long press:
PA 1260 R only:
Switches the loudspeaker outputs OFF (Mute function)
Direct source select buttons:
TAPE 1
TAPE 2
CD
TUNER
TV
AUX 1
AUX 2 *)
Volume control rocker
Switches LOUDNESS on and off
Switches FLAT mode on and off
If the amplifier is switched off, selecting a source device
switches the amplifier on and also selects the corresponding
source device.
Hi-Fi equipment offers a solution to this
problem, as the units can be switched to a different
remote control level using the RC 1 code converter.
The remote control level of the FM100R or F6a now has
to be set up to match the level of the Hi-Fi unit (see
remote control operating instructions).
31
Page 32
Safety notes
All the components in this device fulfil the currently valid
German and European safety norms and standards.
We ensure that our products are of consistently high
quality, and meet all specifications, by checking all
materials rigorously for quality, using meticulous production methods and subjecting each unit to a fully automatic computer-controlled final inspection.
For your own safety please consider it essential to read
these operating instructions right through, and observe
in particular the notes regarding setting up, operation
and safety.
The unit must be set up in such a way that none of the
connections can be touched directly (especially by
children). Be sure to observe the notes and information
in the section 'Installation and Wiring'.
The power supply required for this amplifier is printed on
the mains supply socket. The unit must never be
connected to a power supply which does not meet these
specifications. If the amplifier is not to be used for a long
period disconnect it from the mains supply at the wall
socket.
Mains leads must be deployed in such a way that there
is no danger of damage to them (e. g. through persons
treading on them or from furniture). Take particular care
with plugs, distribution panels and connections at the
amplifier.
Liquid or foreign bodies must never be allowed to get
inside the unit through the ventilation slots. Mains voltage is present inside the unit, and any electric shock
could cause serious injury or death. Never exert undue
force on mains connectors.
Protect the unit from drips and splashes of water; never
place flower vases or fluid containers on the unit.
This device should never be used without proper supervision. This applies to any electrical unit. Take care to
keep the unit out of the reach of small children.
The case should only be opened by a qualified specialist
technician. Repairs and fuse replacements should be
entrusted to an authorised specialist workshop.
With the exception of the connections and measures
described in these instructions, no work of any kind may
be carried out on the amplifier by unqualified persons.
If the unit is damaged, or if you suspect that it is not
functioning correctly, immediately disconnect the mains
plug at the wall socket, and ask an authorised
specialist workshop to check it.
The unit may be damaged by excess voltage in the
power supply, the mains circuit or in aerial systems, as
may occur during thunderstorms (lightning strikes) or
due to static discharges.
Special power supply units and excess voltage protectors such as the 'Power Bar' mains distribution
panel offer some degree of protection from damage to
equipment due to the hazards described above.
However, if you require absolute security from damage
due to excess voltage, the only solution is to disconnect
the unit from the mains power supply and any aerial
systems.
All mains power supply and aerial systems to which the
unit is connected must meet the current regulations and
must be installed by an approved electrical installer.
Note:
Many insurance companies offer lightning damage
insurance for electrical equipment as part of their household insurance service.
32
Page 33
Approved usage
This device is designed exclusively for reproducing
sound and/or pictures in the domestic environment. It is
to be used in a dry indoor room which meets all the
recommendations stated in these instructions.
Where the equipment is to be used for other purposes,
especially in the medical field or any field in which safety
is an issue, it is essential to establish the unit’s suitability
for this purpose with the manufacturer, and to obtain
prior written approval for this usage.
equipment which includes a radio or television
receiving section must be operated within the stipulations laid down by the Post Office and the Telecommunications authorities in the country in which it is used.
This unit may only be used to receive or reproduce those
transmissions which are intended for public reception. The
reception or reproduction of other transmissions (e. g.
police radio or mobile radio broadcasts) is prohibited.
The only permissible method of disposing of
this product is to take it to your local collection
centre for electrical waste.
Care of the unit.
Disconnect the mains plug at the wall socket before cleaning the case.
The surfaces of the case should be wiped clean with a
soft, dry cloth only.
Never use solvent-based or abrasive cleaners!
Before switching the unit on again, check that there are no
short-circuits at the connections, and that all cables are
plugged in correctly.
Approval and conformity with EC
directives
In its original condition the unit meets all currently valid
European regulations. It is approved for use as stipulated within the EC.
By attaching the CE symbol to the unit declares its
conformity with the EC directives 89/336/EEC, amended
by 91/263/EEC, amended by 93/68/EEC, and also
73/23/EEC, amended by 93/68/EEC and the national
laws based on those directives.
The original, unaltered factory serial number must be
present on the outside of the unit and must be clearly
legible! The serial number is a constituent part of our
conformity declaration and therefore of the approval for
operation of the device.
The serial numbers on the unit and in the original
documentation supplied with it (in particular the inspection and guarantee certificates), must not be removed or
modified, and must correspond.
Infringing any of these conditions invalidates conformity and approval, and the unit may not be operated
within the EC. Improper use of the equipment makes the
user liable to penalty under current EC and national
laws.
Any modifications or repairs to the unit, or any other
intervention by a workshop or other third party not authorised by , invalidates the approval and operational
permit for the equipment.
Only genuine accessories may be connected to the
unit, or such auxiliary devices which are themselves
approved and fulfil all currently valid legal requirements.
When used in conjunction with auxiliary devices or as
part of a system this unit may only be used for the purposes stated in the section 'Approved usage'.
FCC Information to the user
(for use in the United States of America only)
Class B digital device – instructions:
Note: This equipment has been tested and found to
comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or
more of the following measures:
-
Reorient or relocate the receiving antenna.
-
Increase the separation between the equipment and
receiver.
-
Connect the equipment into an outlet on a circuit different form that to which the receiver is connected.
-
Consult the dealer or an experienced radio/TV technician for help.
33
Page 34
Back panel connections
P 1260 R
PA 1260 R
34
Page 35
GND - Ground terminal
The ground lead from an analogue disc player is connected here in order to avoid hum.
TUNER - input sockets
Input sockets for connecting high-level signal sources
such as tuner.
AUX 2 / phono input socket
Universal pre-amplifier input
This input can be upgraded to form an input for an
analogue turntable by fitting a Phono MM or Phono MC
module (optional accessories).
With MM phono module:
Input socket for disc players with moving magnet (MM)
cartridge systems. Input capacitance (100 pF ... 500 pF)
and input sensitivity (1 mV ... 5 mV) variable by means of
switches. Simply set the values closest to those stated by
the cartridge manufacturer.
With MC phono module:
Input socket for disc players with moving coil (MC)
cartridge systems. Input impedance (5 Ω ... 650 Ω) and
input sensitivity (50 uV ... 1000 uV) variable by means of
switches. Simply set the values closest to those stated by
the cartridge manufacturer.
TAPE 1
Input and output sockets for connecting devices which
can record and play back (recorders).
CD - input sockets
Input sockets for connecting a CD player.
TAPE 2
Input and output sockets for connecting a second device
with recording and playback facilities (recorder).
This input features an input buffer amplifier, making it
suitable for connecting source devices with a high output
impedance (> 1 kΩ). This is often the case with video
recorders, for example.
TV - input sockets
Input sockets for connecting a television set.
This input features an input buffer amplifier, making it
suitable for connecting source devices with a high output
impedance (> 1 kΩ).
AUX 1 - input sockets
General-purpose pre-amplifier inputs with an input sensitivity of 250 mV / 20 kΩ.
PRE - pre-amplifier output
Asymmetrical pre-amplifier output
PRE 2
The optional XLR output PRE 2 is intended for active
speakers or monoblocks set up close to the speakers.
Very long signal leads can be connected to this output
with no loss of sound quality.
(P 1260 R only)
Note:
The output level of the XLR output is +6 dBV, and is set
correctly for power amplifiers and active speakers
with XLR inputs. If the connected device requires a lower
level, this can be reduced by 6 dB or 12 dB by means of
an internal switch on the XLR module. Please contact
your specialist dealer if you require this change.
SURROUND INTERFACE (TASI)
This interface, normalised by , enables you to loop a
surround decoder.
A and B (loudspeaker terminals)
(only PA 1260 R)
Two pairs of loudspeakers can be connected to the amplifier (SPEAKER A and SPEAKER B). The impedance
of each speaker must not be lower than 4 Ω (DIN rating).
The output stages are designed to cope with a minimum
load of 2 Ω, but continuous operation at very high volume
produces high currents in the power output stages which
can lead to overheating. This in turn trips the protective
circuit which switches the amplifier off automatically.
Make sure that the terminals are firmly screwed down,
and that no short-circuits are possible as a result of projecting cable ends or errant wire strands.
Note:
If the loudspeakers are to be used in countries outside
the EU the red/black stoppers can be removed from the
loudspeaker terminals. The speakers can then be
connected using banana plugs.
The stoppers are simply a push-fit in the terminals, and
can be prised out from the rear using a suitable tool such
as a knife blade.
35
Page 36
RC-IN (E 2000)
Input socket for the E 2000 remote control receiver.
R
LINK
Control output for devices with R
LINK
inputs.
RC-OUT
Control outputs for older devices without R
inputs.
CTRL OUT
Control output for power amplifiers without an
R
LINK
input.
(only P 1260 R)
LINK
Mains input
This socket is for mains connection and contains the main
fuse. The fuse should only be replaced with another fuse
rated at the values printed on the amplifier.
For correct connection refer to the sections
'INSTALLATION AND WIRING' and 'SAFETY NOTES'.
36
Page 37
Installation and wiring
Carefully unpack the amplifier and store the original
packing material carefully. The carton and packing are
specially designed for this unit and will be needed again if
you wish to move the equipment at any time.
Please read the safety notes in these instructions.
If the unit gets very cold (e. g. when being transported),
condensation may form inside it. Please do not switch it
on until it has had plenty of time to warm up to room
temperature, so that any condensation evaporates
completely.
Before placing the unit on a sensitive surface please
check the compatibility of the laquer and the unit's feet on
a non visible point.
The unit should be placed on a rigid, level base. When
placing the unit on resonance absorbers or anti-resonant
components make sure that the stability of the unit is not
reduced.
The amplifier should be set up in a well ventilated dry site,
out of direct sunlight and away from radiators.
The unit must not be located close to heat-producing
objects or devices, or anything which is heat-sensitive or
highly flammable.
When installing the amplifier on a shelf or in a cupboard it
is essential to provide an adequate flow of cooling air, to
ensure that the heat produced by the unit is dissipated
effectively. Any heat build-up will shorten the life of the
amplifier and could be a source of danger. Be sure to
leave at least 10 cm free space above the amplifier for
ventilation. If the system components are to be stacked
then the amplifier must be the top unit. Do not place any
object on the top cover.
Mains and loudspeaker cables, and also remote control
leads must be kept as far away as possible from signal
leads and antenna cables. Never run them over or under
the amplifier.
The wiring diagram shows a typical wiring arrangement for
the amplifier integrated amplifier within a 'R' system.
Notes on connections:
• Be sure to push all plugs firmly into their sockets.
Loose connections can cause hum and other unwanted noises.
• When you connect the input sockets of the amplifier to
the output sockets on the source devices always
connect like to like, i. e. 'R' to 'R' and 'L' to 'L'. If you
fail to heed this then the stereo channels will be reversed.
• When connecting a recorder be sure to connect the IN
sockets of the recorder to the OUT sockets of the
amplifier, and the OUT sockets of the recorder to the
IN sockets of the amplifier.
• If the remote control module is installed connect the
plug on the E 2000 remote control receiver to the
socket marked RC-IN E 2000. The R
the amplifier should be connected to the R
of the source devices (see 'Wiring diagrams').
• The amplifier integrated amplifier is designed to be
used with an 230 V AC (alternating current) mains
supply. Connect it to a correctly earthed mains socket
using the mains lead supplied.
• The amplifier can also be used in Bi-Wiring mode.
These wiring variants are shown in a separate wiring
diagram.
• To achieve maximum possible interference rejection
the mains plug should be connected to the mains
socket in such a way that phase is connected to the
mains socket contact marked with a dot (). The
phase of the mains socket can be determined using
a special meter. If you are not sure about this, please
ask your specialist dealer.
We recommend the use of the 'POWER LINE'
ready-to-use mains cable and the 'POWER BAR' mains
distribution panel which is fitted with a phase indicator as
standard.
When you have completed the wiring of the system
please set the volume control to a very low level before
switching the system on.
Switch on the loudspeaker outlet to which your speakers
are connected and switch the integrated amplifier to the
listening source which you wish to hear. You should now
hear the music.
If you encounter problems when setting up and using the
amplifier for the first time please remember that the
cause is often simple, and equally simple to eliminate.
Please refer to the section of these instructions entitled
'Trouble shooting'.
LINK
LINK
socket of
socket
37
Page 38
Loudspeaker and signal cables
Loudspeaker cables and signal cables (inter-connects)
have a significant influence on the overall reproduction
quality of your sound system, and their importance
should not be under-estimated. For this reason
recommends the use of high-quality cables and
connectors.
Our accessory range includes a series of excellent
cables and connectors whose properties are carefully
matched to our speakers and electronic units, and which
harmonise outstandingly well with them.
For difficult and cramped situations the range also
includes special-length cables and special-purpose connectors (e. g. right-angled versions) which can be used
to solve almost any problem concerning connections and
system location.
Mains cables and mains filters
The mains power supply provides the energy which your
sound system equipment needs, but it also tends to
carry interference from remote devices such as radio
and computer systems.
Our accessory range includes the specially shielded
'POWER FOUR' mains cable, ready-to-use 'POWER
LINE' mains cable with integrated shell-type filters and
the 'POWER BAR' mains filter distribution board which
prevent electro-magnetic interference from entering your
Hi-Fi system. The reproduction quality of our systems
can often be further improved by using these items.
If you have any questions regarding cabling please refer
to your specialist dealer who will gladly give you
comprehensive expert advice without obligation. We
would also be happy to send you our comprehensive
information pack on this subject.
Mechanical de-coupling
The quality and characteristics of the base on which your
high-quality Hi-Fi equipment stands define the limits of
sound quality which can be achieved. The base surface
should be as heavy, rigid, hard and level as possible.
This amplifier is supplied with the new damping
cones. This feet feature internal damping qualities which
effectively de-couple the unit from the base surface.
Note:
If the base surface is uneven you can screw the standard
feet in or out to set the unit exactly level.
All units must be adjusted so that they are exactly horizontal in all directions. Check that all feet make solid
contact with the base surface, i.e. that there is absolutely
no tendency for the unit to wobble.
38
Page 39
Wiring variants
Bi-Wiring
The term bi-wiring refers to a method of connecting
loudspeakers in which separate loudspeaker cables are
used for the bass and mid-range/treble signals.
This arrangement eliminates the danger of signal coloration in the mid-range / treble area caused by voltage
peaks in the bass.
Bi-wiring is only possible if the speakers are fitted with
bi-wiring terminals. It is essential that the bridging piece
between the bass and mid-range / treble channels is
removed at the speaker terminals.
As the wiring diagram shows, bi-wiring enables you to
employ the optimum cable for each frequency range.
(see Appendix A 2)
(only PA 1260 R)
39
Page 40
Trouble shooting
Many problems have a simple cause and a correspondingly simple solution. The following section describes a
few difficulties you may encounter, and the measures you
need to take to cure them.
If you find it impossible to solve a problem with the help of
these notes please disconnect the unit from the mains
and ask your authorised specialist dealer for advice.
Problem: Machine does not switch on (LED does
not light up).
Cause 1:
Remedy:
Cause 2:
Remedy:
Problem: The unit does not respond to com-
Cause:
Remedy:
Problem: Machine responds correctly to manual
Cause 1:
Remedy:
Cause 2:
Remedy:
Cause 3:
Remedy:
Mains lead not plugged in correctly.
Check connection, push connector in
firmly.
Mains fuse burned out.
Have the mains fuse in the mains input
socket replaced by an authorised specialist workshop. The rating of the replacement fuse must agree with the specification printed on the unit.
mands.
Static discharge or powerful interference
(e. g. lightning) have corrupted the processor memory.
Disconnect mains plug, wait about
1 minute and re-connect. Switch unit on
again.
operation of the buttons, but does not
respond to remote control commands.
Incorrectly inserted batteries or flat batteries in the remote control handset.
Re-install batteries correctly or fit new
ones.
Receiver incorrectly connected, or connector not plugged correctly into RC
socket on unit.
Complete the connections as shown in the
wiring diagram. Push in connectors firmly.
Inefficient receiver position
Ensure direct line-of-sight contact between
remote control transmitter and receiver.
Note that glass doors may prevent the
system working properly. Maximum range
between transmitter and receiver approx.
8 metres.
Position the receiver in such a way that it
is not subjected to direct sunlight or strong
artificial lighting. Fluorescent and energysaving lamps are powerful sources of
interference.
Cause 4:
Remote control address of amplifier and
remote control transmitter do not agree.
Remedy:
Set remote control to Address 1 (see
remote control operating instructions).
If code converter is present:
Set remote control to address of converter.
Problem: The machine does not respond to re-
mote control commands after you fit
new batteries in the remote control
handset.
(only if code converter is present)
Cause:
The remote control was set to remote
control address 2 before you changed
batteries. This setting is lost when you
change batteries.
Remedy:
Switch to remote control address 2 (see
remote control operating instructions).
Problem: The source devices connected to the
system does not respond to remote
control commands.
Cause 1:
The unit you are trying to control is not
selected as source device, i. e. the commands from the remote control handset
are being passed to a different source
device.
Remedy:
Press the corresponding source button on
the remote control handset and try again.
Cause 2:
Remedy:
The source device is not connected via an
R
LINK
cable.
Complete the connection as shown in the
wiring diagram.
Problem: Loud humming noise from the
loudspeakers.
Cause:
Poor contact between the Cinch plugs and
sockets, or a faulty Cinch cable.
Remedy:
Please check all connections and cables
thoroughly.
40
Page 41
Problem: No output signal at the loudspeakers;
the LEDs above the
buttons flash alternately (the
PROTECTION circuit has tripped).
Cause 1:
Remedy:
Cause 2:
Remedy:
Cause 3:
Remedy:
Problem: Unit switches off repeatedly at fairly
Cause 1:
Remedy:
Cause 2:
Remedy:
Problem: Flat sound image, insufficient bass
Cause:
Remedy:
The PROTECTION circuit has tripped due
to overheating or overloading.
Reduce volume and wait for about
20 seconds. If the unit does not switch on
again automatically, it has become too hot
and should be left switched off for a few
minutes to cool down.
Short-circuit in the speaker leads, e. g.
stray wire ends touching at the speaker
terminals, or mechanical damage to the
cables.
Check speaker leads and terminals, twist
wire ends together neatly, replace
damaged cables.
Overloading due to poor earth contact.
Disconnect input cable and wait to see if
the amplifier switches back on again; if so,
check the input lead and replace if
necessary.
high volume levels.
Overheating due to heat build-up.
Set up the unit in such a way that an
unobstructed flow of cooling air is
guaranteed.
Overheating through insufficient
loudspeaker impedance.
Use only loudspeakers of at least 4 Ω
impedance (DIN rating). That means a
minimum impedance of > 3.2 Ω.
response.
The loudspeaker cables are connected
with reversed polarity.
Check the speaker connections at the
loudspeakers and at the amplifier’s
speaker terminals; correct if necessary.
and
41
Page 42
Glossary
AUX
Universal pre-amplifier input (AUX = auxiliary input) for
connecting high-level signal sources (i.e. signal sources
with an output level between 0.25 V and 4 V).
Balance
The balance control provides infinite adjustment of level
between right and left channels (shift of stereo centre),
e. g. to compensate for asymmetric speaker positioning.
To avoid any adverse effect on the sound, the balance
range is limited to +6 dB / -8 dB. It is never desirable to
reduce the volume of one stereo channel to zero.
Buffer amplifier
A buffer amplifier is used to provide an optimum match
between the pre-amplifier and any source devices with a
high-impedance output. However, they do represent an
additional stage in the signal path. High-quality Hi-Fi
units with a low-impedance output (< 100°Ω) do not
require such impedance matching. This applies to all
source devices.
dB
The unit of measurement for electrical levels is the deci
Bel (dB).
FLAT
In FLAT mode the signals pass along the shortest
possible signal paths within the unit. All sub-assemblies
which are not absolutely essential (e. g. the tone
controls) are by-passed by means of high-quality goldcontact relays in this mode. The frequency response and
phase response of the unit are absolutely linear in this
mode of operation. This means that the FLAT setting
provides the most faithful reproduction and the highest
possible quality, and it should always be selected if the
tone controls are in the centre position in any case.
Loudness
A volume-dependent tone control (Loudness) circuit
which compensates for the frequency-dependent sensitivity of the human ear at very low volume levels. At very
high volumes the loudness circuit has absolutely no
effect, but as volume is reduced the bass and upper
treble are lifted, in order to compensate for the reduction
in sensitivity of the human auditory system at low levels.
MC
Some analogue turntables are fitted with dynamic sound
pick-up systems (MC = Moving Coil). The amplifier can
be fitted with an optional high-quality MC phono preamplifier module whose input impedance and input sensitivity can be adjusted to match all currently available
dynamic pick-up systems.
MM
Some analogue turntables are fitted with magnetic
sound pick-up systems (MM = Moving Magnet). The
amplifier can be fitted with an optional high-quality MM
phono pre-amplifier module whose input impedance and
input sensitivity can be adjusted to match all currently
available magnetic pick-up systems.
RC
Control interface for devices which are not fitted
with the R
both with RC units and R
Hi-Fi system.
R
LINK
Control interface for remote control of source
devices, surround decoders and output stages. The preamplifier / integrated amplifier receives the remote
control signals and passes them to the currently selected
source device via this interface.
LINK
system. The amplifier can be combined
LINK
units to form an integrated
Source device
The term source device refers to those elements of a HiFi system which provide a sound signal, such as tuners,
CD players, recorders etc. (signal sources). We have to
differentiate between listening sources and recording
sources.
• A listening source is the device to which you are
currently listening. This device can be remotecontrolled.
• A recording source is a source from which a recor-
ding can be made using a recorder (TAPE). A recording source cannot be remote-controlled.
Surround
Some signal sources (e.g. DVD or digital TV) supply
multi-channel sound using the DOLBY or dts standard.
Your stereo amplifier can be expanded with a
supplementary decoder to form a high-quality multichannel Hi-Fi surround system. Please ask your specialist dealer for advice; he will gladly advise you concerning multi-channel technology.
42
Page 43
Symmetrical outputs (XLR)
(P 1260 R only)
The principle of symmetrical connections has its origins
in studio technology, where the highest possible quality
and best possible interference suppression are required.
The principle is based on the idea of transferring two
mirror-image (inverted) signals instead of a single signal.
The receiving device generates the difference signal
between these two signals, with the effect that all traces
of interference are eliminated, and only the pure, uncoloured signal remains for further processing. Of
course, symmetrical signal transfer is of particular interest where large distances are involved, e. g. with active
speakers, or where the audiophile listener wishes to set
up the power amplifiers directly adjacent to the speakers
in order to keep the critical loudspeaker cables as short
as possible.
However, symmetrical amplifier technology offers further
advantages: no currents are transferred via the earth
conductor, which would otherwise result in a decline in
earth voltage, which would in turn offset the vitally important earth reference potential. Since the amplitude of
the effective signal is doubled by the difference generation process, the voltage amplitude per unit of time is
also doubled, thereby doubling the slew rate of the
signal.
An additional advantage is that distortion and background noise tend to cancel each other out. The improvement in noise is around 3 dB, which equates to a
reduction in hiss of around 30 %. Fact: symmetrical
signal technology does require considerably greater
complexity, since some parts of the amplifier have to be
duplicated, but in our opinion the gain in fidelity justifies
the effort every time.
The external sign of the extra investment we have made
in this technology is the presence of indestructible, professional studio XLR sockets. The pre-amplifier can be
retro-fitted with an XLR output module.
TASI ( Surround Interface)
This interface, normalised by , enables you to loop a
surround decoder between the source select switch
and the amplifier’s volume control.
If a decoder is connected in this way, the interface
automatically detects it and switches to surround mode.
In surround mode the amplifier’s volume and tone
controls are disabled, as these functions are assumed
by the decoder.
Update / Upgrade
This unit can be kept up to date with the current
state of development by fitting an update or upgrade.
• An Update expands the unit’s operating facilities by
the installation of a new program memory.
• An Upgrade involves the installation of replacement
sub-assemblies or auxiliary modules. The installation
or conversion work is carried out by your specialist
dealer.
Volume control
The amplifier features a two-stage volume control which
enables the unit to work at a high level of amplification in
the input stage of the pre-amplifier, without risking overloading the pre-amplifier.
This is the responsibility of the first volume control. In the
subsequent stages of signal processing the amplifier has
a higher-level signal to handle, and this in turn significantly reduces hiss and crossover distortion where the
signal passes through zero.
The second volume control reduces any hiss generated
in the pre-amplifier at low levels directly before the output stage.
43
Page 44
Bienvenue.
Nous serions heureux que vous vous avec décidés pour un produit de . Votre nouvel amplificateur que vous
venez d’acquérir est un appareil HiFi de pointe pour la conception et le développement duquel les souhaits de l’amateur de
musique audiophile ont eu la priorité supérieure.
Les solutions de problème innovatrices, la construction robuste et bien réfléchie ainsi que les matériaux utilisés de haute
qualité assurent que cet appareil remplit les exigences les plus élevées pendant de nombreuses années.
Un contrôle de qualité précis de tous les matériaux, une production soigneuse par un personnel hautement qualifié et un
contrôle final entièrement automatique commandé par ordinateur assurent la qualité élevée du produit et le respect de toutes
les spécifications.
Pour la production de nos appareils, nous évitons d’utiliser des substances nocives pour l’environnement et la santé telles
que les solvants contenant du chlore et les HCFC. De plus, nous renonçons, partout où cela est possible, aux matières
synthétiques (avant tout au PVC) en tant qu’élément de construction. Elles sont remplacées par des métaux ou d’autres
matériaux neutres qui, d’une part, sont bien recyclables et qui, d’autre part, assurent un très bon blindage électrique.
Grâce à nos boîtiers tout métal massifs, une dégradation de la qualité de reproduction par des sources perturbatrices
extérieures est exclue. Le rayonnement électromagnétique (smog électrique) émanant de nos appareils est blindé avec
efficacité et réduit au minimum absolu.
En raison de son concept modulaire, l’amplificateur peut être adapté aux exigences individuelles de l’auditeur. Ainsi, il peut
être équipé d’un module phono MM ou MC; un kit de télécommande est disponible en option, celui-ci permettant de télécommander l’installation 'R' complète; les câbles et les connecteurs de haute qualité ainsi que le meuble phono adapté au
design d’appareil complètent le programme d’accessoires.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir d’écoute avec votre amplificateur.
elektroakustik GmbH & Co KG
L’appareil et tous les composants utilisés satisfont aux normes et standards de sécurité allemands et
européens en vigueur. Pour votre propre sécurité, nous vous recommandons cependant de lire intégralement
le présent mode d’emploi et de suivre surtout scrupuleusement les consignes de mise en place, de
fonctionnement et de sécurité.
44
Page 45
Sommaire
Page
Commande
Eléments de commande à l’avant ...................................................................... 46
Sélection de source ......................................................................................... 48
Fonctions de réglage de la tonalité ................................................................. 48
Volume sonore et balance............................................................................... 49
Télécommande ..................................................................................................... 50
Remarques concernant la télécommande ............................................................. 51
Branchement et mise en service
Consignes de sécurité ........................................................................................... 52
Eléments de raccordement .................................................................................... 54
Mise en place et câblage ....................................................................................... 57
Variantes de branchement (uniquement PA 1260 R) ......................................... 59
Bi-Wiring .......................................................................................................... 59
Divers
Dysfonctionnements .............................................................................................. 60
Glossaire ................................................................................................................ 62
45
Page 46
Eléments de commande à l’avant
P 1260 R
PA 1260 R
46
Page 47
En effleurant brièvement la touche
mis en et hors marche. Lorsque l’appareil est en service,
l’indicateur au-dessus de la touche est allumé.
(Interrupteur marche / arrêt)
l'appareil est
Remarque:
Après la mise en service, les LED
/
(retard de mise en service). Dès que la fin du retard de
mise en service est atteinte, l’appareil est prêt à fonctionner.
clignotent pendant quelques secondes
/
resp.
Attention!
La touche secteur n’est pas un sectionneur. Même
lorsque la diode électroluminescente est éteinte,
certaines parties de l’appareil sont reliées à la tension
secteur (Appareil en veille). La consemation du
courant en veille et á relever sur la page
'Caractéristiques techniques'.
Lorsque l’appareil ne doit pas être utilisé pendant une
période prolongée, il faut débrancher la fiche de
secteur.
Mise hors circuit retardée (Sleep-Timer)
L’amplificateur dispose d’une fonction d’arrêt retardé
(fonction sommeil) qui permet la mise hors service de
l’appareil et de tous les appareils R
avec un temps de retard réglable de 10 à 60 minutes.
LINK
raccordés
Activation du retard de mise hors service:
Mettre l’appareil et l’appareil de source souhaité en
circuit. Ensuite, maintenir enfoncée la touche
pendant 3 secondes environ jusqu’à ce que 6 LED de
source audio s’allument. Les LED indiquent le temps de
retard de la mise hors service en pas de 10 minutes (6 x
10 min. = 60 min.). Le temps peut être raccourci par pas
de 10 minutes en effleurant plusieurs fois la touche
. Le retard actuel est indiqué par les LED.
Si la touche
4 secondes environ, le retard est activé. Le retard de
mise hors circuit activé est signalé par le clignotement
lent de la LED
n’est pas actionnée pendant
Remarque:
Pendant le temps de retard de mise hors service,
l’appareil peut être commandé librement. Lorsqu’il doit
être arrêté de manière précoce, il suffit d’appuyer à tout
moment sur la touche
.
Remarque:
L’amplificateur peut aussi être mis en circuit au moyen
de l’une des touches de source externes. Si l’appareil de
source est connecté à l’amplificateur par un câble
R
LINK
, il sera automatiquement mis en circuit en même
temps.
PHONES
Prise de raccordement d’un casque d’écoute stéréo d’une
impédance de 50 Ω au minimum. L’amplificateur dispose
d’un amplificateur de casque d’écoute séparé de haute
qualité indépendant des étages finaux des haut-parleurs.
(prise pour casque d’écoute)
Remarque:
L'écoute continue de matériel audio à fort volume avec
un casque ou des oreillettes peut conduire à une perte
permanente des capacités auditives. Vous pouvez
préserver votre santé en évitant l'écoute prolongée à fort
volume avec un casque ou des oreillettes.
/
(uniquement PA 1260 R
Cette touche à effleurement permet d’activer ou de
désactiver les sorties de haut-parleur A resp. B.
Remarques:
La diode électroluminescente rouge au-dessus de la
touche
resp.
haut-parleur correspondante est en service.
Lorsque les diodes clignotent, le circuit de protection a
mis les sorties de haut-parleur hors service – voir chapitre 'Dysfonctionnements'.
(uniquement P 1260 R)
Cette touche à effleurement active ou désactive la sortie
cinch PRE 1.
(uniquement P 1260 R)
Cette touche à effleurement active ou désactive la sortie
XLR PRE 2.
(commutateur de sortie)
(commutateur de sortie)
s’allume lorsque la sortie de
Remarque:
La diode rouge au-dessus de la touche
s’allume lorsque la sortie de préamplificateur
correspondante est en circuit.
La sortie d’étage d’entrée (PRE OUT) du PA 1260 R ne
peut pas être désactivée.
resp.
47
Page 48
Choix de source
L’amplificateur permet de faire des enregistrements à
partir d’une source (source d’enregistrement) pendant que
la même source ou une autre source est écoutée (source
d’écoute).
. . .
Choix de la source d’écoute
En effleurant une touche servant à sélectionner une
source, une des sources de signaux est sélectionnée
comme source d’écoute.
Lorsque l’appareil est hors service, l’effleurement d’une
touche de source met l’amplificateur en marche et
l’appareil de source choisi comme source d’écoute est en
même temps sélectionné.
Remarques:
Les diodes électroluminescentes au-dessus des touches
de source indiquent la source qui est en cours d’être
écouté. En présence d’un module phono MM ou MC,
AUX 2 est l’entrée phono.
Choix de la source d’enregistrement
Lorsque la touche
troluminescente au-dessus des touches de source indique
la source de signaux qui est en train d’être enregistrée.
Lorsque la touche est relâchée, la diode de la source
d’écoute actuelle s’allume de nouveau.
Pour commuter sur une autre source d’enregistrement, la
touche
est maintenue enfoncée et l’effleurement
supplémentaire d’une touche de source permet alors de
sélectionner la source d’enregistrement souhaitée. La
diode électroluminescente correspondante demeure allumée jusqu’à ce que la touche
Le signal de la source d’enregistrement est disponible aux
prises de sortie TAPE OUT.
Afin de réaliser un contrôle d’arrière-bande, l’appareil
d’enregistrement (TAPE) est sélectionnée comme source
d’écoute lors de l’enregistrement.
Remarque:
Pour éviter une boucle de rétroaction, aucun enregistreur
ne peut s’enregistrer lui-même.
est effleurée, une diode élec-
soit relâchée.
Fonction de réglage de la tonalité
L’amplificateur est doté d’un réglage du volume sonore à
correction auditive (LOUDNESS) qui compense, à volume
sonore très faible, la sensibilité dépendant de la fréquence
de l’oreille humaine en fonction de la physiologie de celleci.
Les touches
réglage du volume sonore adapté à l’oreille.
La diode électroluminescente rouge au-dessus de la
touche s’allume lorsque la fonction LOUDN est activée.
La fonction FLAT sert à ponter le module de réglage de
tonalité de l’amplificateur et met ainsi le réglage de la
tonalité hors service. Dans ce cas, la réponse fréquentielle est absolument linéaire.
La touche
FLAT.
La diode électroluminescente rouge au-dessus de la
touche est allumée lorsque le mode FLAT est en fonction.
servent à activer ou à désactiver le
sert à activer ou à désactiver le mode
Remarques:
En mode FLAT, aucun réglage de la tonalité au moyen
des régulateurs
La fonction LOUDNESS est également disponible en
mode FLAT!
/
n’est possible!
*) Remarque:
Si decodeur surround est present dans l'installation, l'appui sur les touches
mode surround n'est pas execute directement par le
P 1260 R / PA 1260 R, mais est transmis au
decodeur pour le declenchement des fonctions
correspondantes (si elles existent)
/
en
Boutons de commande escamotables
/
En cas normal, les boutons de réglage de la tonalité et de
la balance sont abaissés dans la face avant. En effleurant
un bouton de commande, celui-ci sort de la face avant et
peut être tourné facilement. En position centrale, le
marquage est dirigé vers le haut et le régulateur
s’enclenche audiblement.
Après la commande, les boutons sont de nouveau abaissés dans la face avant en exerçant une légère pression
de par l’avant. Ils s’enclenchent dans leur position finale.
/
48
Page 49
/
Pour compenser les influences du local ou l’emplacement
défavorable des haut-parleurs sur la qualité de reproduction, l’amplificateur est équipé d’un réglage de tonalité
progressif actif. Le réglage est réalisé séparément pour
les canaux afin de pouvoir tenir compte des conditions
d’implantation éventuellement différentes du haut-parleur
de gauche et de droite. Ajustez les régulateurs de sorte
qu’une impression de tonalité la plus semblable possible
est obtenue pour les deux haut-parleurs.
Le réglage de la tonalité n’agit consciemment que sur les
basses fréquences inférieures à 300 Hz (BASS) et sur les
hautes fréquences supérieures à 4000 Hz (TREBLE) afin
qu’une falsification de la tonalité au niveau des fréquences moyennes soit évitée.
• Lorsque les régulateurs se trouvent en position centrale, la réponse fréquentielle est linéaire.
• Lorsque le régulateur est tourné dans le sens des
aiguilles d’une montre, les graves/aiguës sont
augmentés.
• En tournant dans le sens contraire des aiguilles d’une
montre, les basses/aiguës sont abaissés.
(réglage de la tonalité)
Volume sonore et balance
Pour régler la balance de niveau progressivement entre le
canal de gauche et de droite, p. ex. dans le cas d’une
mise en place différente des enceintes acoustiques, il faut
utiliser le régulateur
Afin d’éviter toute influence négative sur la tonalité, la
gamme de réglage de la balance est limitée à +0,6 dB /
-8,0 dB. L’abaissement du volume sonore d’un canal
stéréo jusqu’à zéro n’est pas souhaité.
• En position centrale du régulateur, l’amplification est
• Lorsque le régulateur est tourné dans le sens des
• En tournant contre le sens des aiguilles d’une montre,
Réglage progressif du niveau de reproduction par un
potentiomètre quadruple de qualité élevée à erreur de
synchronisation extrêmement faible.
Lorsque le régulateur est tourné dans le sens des aiguilles
d’une montre, le volume sonore augmente, En tournant
dans le sens contraire, le volume sonore diminue.
(réglage de la balance)
.
identique sur les deux canaux.
aiguilles d’une montre, le centre stéréo se déplace
vers la droite.
le centre stéréo se déplace vers la gauche.
49
Page 50
Télécommande
En règle générale, les touches de la télécommande ont la
même fonction que les touches correspondantes sur
l’appareil.
La télécommande dispose en plus de touches supplémentaires dont la signification est expliquée en détail dans
ce qui suit.
Via l’amplificateur, il est possible de commander toute
l’installation 'R' au moyen d’une seule télécommande.
Le préamplificateur peut transmettre les commandes de la
télécommande, via R
d’une installation de système 'R'. Pour les détails concernant la commande de ces appareils, veuillez vous reporter au mode d’emploi de ceux-ci.
LINK
, également à d’autres appareils
Pour commander un appareil de source (CD, TUNER,
AUX, etc.), il faut d’abord actionner la touche correspondante de la télécommande.
Dans ce cas, le préamplificateur commute automatiquement sur cet appareil comme source d’écoute. En même
temps, il devient commandable.
50
Page 51
Le tableau suivant montre les touches de la télécommande et leur fonction de commande de l’appareil.
FM100R F6a Fonction
Mise en circuit et mise hors circuit de l’appareil.
appuyer brièvement:
Mise en et hors circuit cyclement des haut-parleurs.
A B A+B arrêt
appuyer longtemps:
uniquement PA 1260 R:
Met hors service les sorties haut-parleurs (Fonction silence)
Mise hors circuit de tous les haut-parleurs.
appuyer 1 x
appuyer 2 x
appuyer brièvement
appuyer longtemps
*) La touche AUX de la télécommande FM100R / F6a, à pour fonction de commuter les sources AUX 1 et AUX 2.
Exemple: 1 pression de la touche AUX pour la source AUX 1, 2 pressions rapides pour la source 2.
appuyer 1 x
appuyer 2 x
Remarques concernant la télécommande:
Commutation de l’adresse de la télécommande:
Pratiquement tous les appareils HiFi et vidéo modernes
peuvent aujourd’hui être commandés par une télécommande à infrarouge. Malheureusement, il n’existe qu’un
nombre limité de codes infrarouges utilisés par les fabricants les plus divers.
Dans certains cas, des chevauchements sont ainsi
inévitables lorsque des appareils de différents fabricants
sont utilisés dans un seul ménage et qui utilisent le
même code de télécommande. Dans pareils cas, une
chaîne HiFi p. ex. peut réagir lorsque la télécommande
d’un téléviseur ou d’un magnétoscope est actionnée.
Touche de sélection derecte de sources
TAPE 1
TAPE 2
CD
TUNER
TV
AUX 1
AUX 2 *)
Bascule de réglage du volume sonore.
Activer et désactiver LOUDNESS.
Activer et désactiver le mode FLAT.
Lorsque l’amplificateur est hors circuit. Il est mis en marche et
l’appareil de source en question est simultanément
sélectionné.
Pour y remédier, le convertisseur de code RC 1 permet
de commuter les appareils HiFi sur un autre niveau de
télécommande.
Le niveau de télécommande de la FM100R ou de la F6a
doit alors être adapté au niveau de l’appareil HiFi (voir
mode d’emploi de la télécommande).
:
51
Page 52
Consignes de sécurité
Tous les composants utilisés sur cet appareil satisfont
aux normes et standards de sécurité allemands et
européens en vigueur.
Un contrôle de qualité exact de tous les matériaux, la
production soigneuse ainsi que le contrôle final entièrement automatique par ordinateur de chacun des appareils garantissent une qualité élevée et le respect de
toutes les spécifications.
Pour votre propre sécurité, veuillez lire complètement ce
mode d’emploi et, notamment, respecter scrupuleusement les consignes de mise en place, de fonctionnement
et de sécurité.
L’appareil doit être mis en place de manière à exclure un
contact avec tous les raccords de l’appareil (ce qui
s’applique plus spécialement aux enfants). Les
consignes et indications du chapitre 'Mise en place et
câblage' doivent absolument être observées!
Les bornes de raccordement pour haut-parleurs
marquées par le symbole (uniquement PA 1260 R)
risquent d’être sous tension. Il faut éviter de toucher les
raccords ou les conducteurs des câbles qui y sont
raccordés.
L’alimentation en courant nécessaire à l’appareil est
indiquée sur la douille du bloc secteur. L’appareil ne doit
pas être branché à d’autres sources d’alimentation en
courant. Si vous prévoyez de ne pas utiliser votre appareil
pendant un certain temps, débranchez la fiche secteur de
l’appareil de la prise de courant.
Les câbles secteur doivent être posés de manière à
exclure tous risques d’endommagements (p. ex. en
marchant dessus ou par des meubles). Une précaution
toute particulière doit être accordée aux fiches, aux
distributeurs et aux raccords de l’appareil.
Aucun liquide ou corps étranger ne doit pouvoir s’infiltrer
par les fentes d’aération de l’appareil. A l’intérieur,
l’appareil est conducteur de tension, ce qui est lié à un
danger de mort par électrocution. Aucune force exagérée ne doit être exercée sur la fiche secteur.
Protégez l’appareil contre les gouttes et les projections
d’eau et ne posez pas de vases ou autres récipients
contenant de l’eau sur l’appareil.
Comme tous les appareils électriques, cet appareil ne doit
pas fonctionner sans surveillance. Il doit être rendu
inaccessible aux jeunes enfants.
L’appareil doit uniquement être ouvert par un spécialiste
qualifié. Les réparations et le remplacement des fusibles
doivent uniquement être confiés à un atelier
autorisé. Outre les interventions décrites dans le
mode d’emploi, l’utilisateur ne doit procéder à aucun
travail sur l’appareil.
Dans le cas d’endommagements ou d’un mauvais fonctionnement, débranchez immédiatement la fiche secteur
pour remettre l’appareil à un atelier autorisé qui le
contrôlera.
Les surtensions dans le réseau d’alimentation en
courant, le réseau de câbles ou sur les installations
d’antennes telles qu’elles peuvent se produire p. ex.
dans le cas d’un orage (foudre) ou de décharges
statiques représentent un danger pour l’appareil.
Des ballasts spéciaux tels que des protecteurs de
surtension ou la barre de raccordement au secteur
'Power Bar' offrent une protection certaine contre
les endommagements de l’appareil dus aux raisons cidessus.
Une sécurité absolue contre un endommagement dû à
des surtensions ne peut toutefois être complètement
exclue qu’en débranchant votre chaîne HiFi du réseau
secteur et des installations d’antennes.
En cas de risque de surtension (si un orage s’annonce),
débranchez toutes les fiches secteur et d’antenne de
votre chaîne HiFi.
Toutes les installations d’alimentation secteur et
d’antenne auxquelles l’appareil est raccordé doivent
satisfaire aux dispositions en vigueur et être correctement réalisées par une entreprise autorisée.
Remarque:
Beaucoup de compagnies d’assurance proposent une
assurance contre la foudre pour les appareils électriques.
52
Page 53
Utilisation aux fins prévues
L’appareil est exclusivement destiné à la reproduction de
sons et/ou d’images à des fins domestiques dans des
pièces sèches sous prise en considération des indications
contenues dans ce mode d’emploi.
Pour toutes les autres utilisations, notamment dans les
secteurs médicaux ou importants du point de vue sécurité, l’autorisation et l’appropriation de l’appareil à cette
utilisation doivent être clarifiées au préalable avec le
fabricant et autorisées par écrit.
Les appareils à blocs récepteurs radio ou télévision
peuvent être exploités en Allemagne dans le cadre de
'l’autorisation générale délivrée pour les récepteurs
de sons, de télévision et de radio' en vigueur, publiée
dans le Journal officiel du Ministère des Postes et Télécommunications.
De tels appareils doivent uniquement servir à recevoir
ou à diffuser des émissions d’intérêt public. La réception
ou la reproduction d’autres messages (p. ex. de la
station émettrice de la police ou mobile) n’est pas autorisée.
Ce produit ne peut être débarasser
seulement dans les centres locales pour
produit électronique
Homologation de l’appareil et conformité
avec les directives CE
A son état d’origine, l’appareil satisfait à toutes les
prescriptions européennes actuellement en vigueur. Il
est homologué dans les pays de la CE pour une utilisation conforme aux fins auxquelles il est destiné.
Par le label apposé sur l’appareil, déclare sa
conformité avec les directives CE 89/336/CEE, modifiée
par 91/263/CEE et 93/68/CEE ainsi que 73/23/CEE,
modifiée par 93/68/CEE et les lois nationales qui en
découlent.
Le numéro de série d’usine non falsifié et non modifié
doit se trouver à l’extérieur sur l’appareil et être bien
lisible. Le numéro de série fait partie intégrante de notre
déclaration de conformité et donc de l’autorisation de
fonctionnement de l’appareil!
Les numéros de série inscrits sur l’appareil et dans les
documents d’accompagnement (notamment les
certificats de contrôle et de garantie) ne doivent pas être
retirés ou modifiés et doivent correspondre les uns aux
autres.
En cas d’infraction à ces dispositions, la promesse de
conformité de est considérée comme révoquée et
un fonctionnement de l’appareil à l’intérieur des pays de
la CE est déconseillé et même interdit compte tenu des
lois en vigueur dans les pays de la CE, sous risque
d’une pénalité.
Toute transformation effectuée sur l’appareil ou toute
réparation et autres interventions effectuées par des
ateliers ou par des tiers non autorisés par entraînent la révocation de l’homologation et de l’autorisation
de fonctionnement.
Seules des accessoires d’origine ou des appareils
complémentaires qui sont eux-mêmes homologués et
qui satisfont à toutes les prescriptions légales en vigueur
ont le droit d’être raccordés à cet appareil.
Même avec des appareils supplémentaires ou en tant
qu’élément d’une installation, cet appareil doit uniquement être utilisé aux fins indiquées au point 'Utilisation
aux fins prévues'.
Entretien de l’appareil:
Avant de nettoyer l’appareil, la fiche secteur doit être
débranchée.
Les surfaces de l’appareil devraient être uniquement
essuyées avec un chiffon doux et sec.
N’utilisez pas de produits de nettoyage ou de solvants
agressifs!
Avant la remise en marche, assurez-vous qu’aucun courtcircuit ne s’est produit et que tous les raccords sont
corrects.
53
Page 54
Eléments de raccordement
P 1260 R
PA 1260 R
54
Page 55
GND - Raccord à la masse
Sert à raccorder le câble de masse du tourne-disque
analogique afin d’éviter des effets de ronflement.
TUNER – Prise d’entrée
Prise d’entrée pour le raccordement d’un tuner.
AUX 2 / Phono – Prise d’entrée
Entrée de préamplificateur universelle.
Cette entrée peut être transformée, par montage d’un
module phono MM ou MC (accessoires en option), en une
entrée de raccordement de tourne-disques analogiques.
Lorsqu’un module phono MM est monté:
Prise d’entrée pour tourne-disques à systèmes de phonocapteur (magnétiques) Moving Magnet. Capacité d’entrée
(100 pF ... 500 pF) et sensibilité d’entrée (1 mV ... 5 mV)
modifiables par commutateurs de codage. Il faut régler la
valeur se rapprochant le plus des indications du fabricant
du phonocapteur.
Lorsqu’un module phono MC est monté:
Prise d’entrée pour tourne-disques à systèmes de phonocapteur Moving Coil. Impédance d’entrée (5 Ω ... 650 Ω)
et sensibilité d’entrée (60 µV ... 1000 µV) modifiables par
commutateur de codage. Il faut régler la valeur se rapprochant le plus des indications du fabricant du phonocapteur.
TAPE 1
Prises d’entrée et de sortie pour le raccordement d’un
appareil avec possibilités d’enregistrement et de lecture
(magnétophones).
Prise d’entrée CD
Prises d’entrée pour le raccordement d’un lecteur de CD.
TAPE 2
Prises d’entrée et de sortie pour le raccordement d’un
deuxième appareil avec possibilités d’enregistrement et
de lecture (magnétophones).
L’entrée dispose d’un amplificateur tampon d’entrée. Elle
convient par conséquent aussi au raccordement
d’appareils de source à impédance de sortie élevée
(> 1 kΩ) telle qu’elle se présente souvent dans les
magnétoscopes par exemple.
Prise d’entrée TV
Prises d’entrée pour le raccordement d’un téléviseur.
Cette entrée dispose d’un amplificateur tampon d’entrée.
Elle convient par conséquent aussi au raccordement
d’appareils de source à impédance de sortie élevée
(> 1 kΩ).
AUX 1 – Prise d’entrée
Entrée de préamplificateur universelle avec une sensibilité
d’entrée de 250 mV / 20 kΩ.
PRE – Sortie de préamplificateur
Sortie de préamplificateur asymétrique.
PRE 2
(uniquement P 1260 R en tant qu’équipement spécial).
La sortie XLR en option PRE 2 est prévue pour les en-
ceintes actives ou les monoblocs placés à proximité des
enceintes acoustiques. Cette sortie sert au raccordement
de câbles de signaux très longs sans perte de la qualité
sonore.
Remarque:
The output level of the XLR output is +6 dBV, and is set
correctly for power amplifiers and active speakers
with XLR inputs. If the connected device requires a lower
level, this can be reduced by 6 dB or 12 dB by means of
an internal switch on the XLR module. Please contact
your specialist dealer if you require this change.
SURROUND INTERFACE (TASI)
Cette interface normalisée par permet le bouclage
d’un décodeur surround entre le sélecteur de source
et le régulateur de volume sonore de l’amplificateur.
L’interface reconnaît automatiquement un décodeur qui y
est raccordé et commute alors automatiquement sur fonctionnement surround.
En mode surround, le réglage du volume sonore et celui
de la tonalité de l’amplificateur sont désactivés étant
donné que ces fonctions sont alors assurées par le décodeur.
55
Page 56
A et B (prises de raccordement LS)
(uniquement PA 1260 R)
Il est possible de raccorder deux paires de haut-parleurs
(SPEAKER A et SPEAKER B). Dans ce cas,
l’impédance de chaque enceinte ne doit pas être inférieure à 4 Ω (selon DIN).
Les étages finaux sont conçus pour une charge minimale
de 2 Ω, toutefois, en cas de fonctionnement prolongé à
volume sonore très fort, les courants élevés peuvent
donner lieu, dans les étages finaux de puissance, à un
surchauffement et ainsi à une mise hors circuit automatique par le circuit de protection.
Il faut veiller à ce que les bornes de raccordement soient
bien vissées et qu’aucun court-circuit dû aux restes de
câble dépassants ne se produise.
Le programme d’accessoires offre un choix de
câbles de qualité élevée qui sont exactement adaptés
aux appareils .
Remarque:
Pour l'utilisation en dehors des pays de l'UE, les bouchons rouges/noirs peuvent être enlevés des bornes du
haut-parleur.
Le raccordement du haut-parleur peut alors avoir lieu
avec des fiches banane. Les bouchons sont seulement
enfoncés dans les bornes. Ils peuvent être retirés avec
un outil approprié (p. ex. une lame de couteau) en les
tirants vers l'arrière.
RC-IN (E 2000)
En présence du kit de télécommande: prise d’entrée pour
le récepteur de la télécommande E 2000.
R
LINK
Sortie de commande pour appareils avec entrées
R
LINK
.
RC-OUT
Sorties de commande pour appareils sans entrées
R
LINK
.
CTRL OUT
Sortie de commande pour amplificateur final sans
entrée R
(uniquement P 1260 R)
LINK
.
Entrée secteur
Cette prise sert au raccordement secteur et contient le
fusible principal. Seuls les fusibles dont la désignation
coïncide avec l’impression sur l’appareil doivent être
utilisés!
Pour que le raccordement secteur soit réalisé correctement, veuillez tenir compte des chapitres 'Mise en
place et câblage' et 'Consignes de sécurité'.
56
Page 57
Mise en place et câblage
Déballez avec précaution l’amplificateur et conservez
soigneusement son emballage d’origine. Le carton et le
matériel d’emballage sont spécialement conçus pour cet
appareil et vous permettront de le transporter plus tard en
toute sécurité.
Veuillez respecter absolument les consignes de sécurité
des présentes instructions.
Si l’appareil a été exposé à de très basses températures
(lors du transport p. ex.), il faut attendre qu’il soit à
nouveau à la température ambiante et que l’eau de
condensation se soit complètement évaporée avant de le
mettre en service.
Avant la mise en place de l’appareil sur des surfaces
fragiles, la compatibilité de la laque avec les pieds de
l’appareil devrait être contrôlée en un endroit invisible.
L’appareil doit être mis en place à l’horizontale sur un
support plan et solide. Si l’appareil est mis en place sur
des amortisseurs de résonance ou des éléments de
découplage, il faut veiller à ce que sa stabilité ne soit pas
entravée.
La mise en place doit uniquement se faire en un endroit
sec et correctement aéré en évitant une incidence directe
des rayons du soleil et la proximité de radiateurs.
L’appareil ne doit pas être mis en place à proximité
d’objets produisant eux-mêmes de la chaleur, craignant la
chaleur ou facilement inflammables.
En cas de montage sur des étagères ou à l’intérieur de
meubles, il convient de veiller à ce que la chaleur dissipée
par l’appareil soit soigneusement évacuée.
L’accumulation de chaleur réduit la durée de vie de
l’appareil et constitue une source de danger. Un espace
libre doit être laissé au-dessus de l’appareil afin d’assurer
l’évacuation de la chaleur. Aucun objet d’isolation thermique (nappes ou d’autres appareils à plaque de dessous
plane sans pieds p. ex.) ne doit être posé sur le boîtier de
l’amplificateur.
Posez les câbles de raccordement secteur ou de hautparleur ainsi que les câbles de télécommande à une certaine distance de lignes téléphoniques ou d’antenne et en
aucun cas au-dessus ou en dessous de l’appareil.
Le schéma des connexions de l’appareil est représenté
dans la figure suivante.
Remarques concernant le raccordement:
• Enfichez fermement toutes les fiches dans les prises.
Les connexions lâches peuvent provoquer des
ronflements ou d’autres bruits gênants.
• Reliez les prises d’entrée de l’amplificateur aux prises
de sortie portant la même désignation des appareils
de source, donc 'R' à 'R' et 'L' à 'L'. En cas de raccor-
dement inversé, les canaux stéréo sont permutés.
• Veillez à ce qu’en cas de raccordement d’un magné-
tophone, les prises IN de celui-ci soient reliées aux
prises OUT de l’amplificateur et que les prises OUT du
magnétophone soient reliées aux prises IN de
l’amplificateur.
• Le cas échéant, enfichez la fiche du récepteur de
télécommande E 2000 dans la prise RC-IN E 2000. La
prise R
R
raccordement).
• Le PA 1260 R peut aussi être utilisé en mode Bi-Wi-
ring. Ces variantes de raccordement sont
représentées par des schémas des connexions
séparés.
• L’appareil est prévu pour être raccordé à une prise
de courant se sécurité. Raccordez-le à une prise de
courant correspondante correctement mise à la terre
en utilisant le câble secteur fourni. Pour parvenir à
l’écartement perturbateur maximal, la fiche secteur
devrait être enfichée dans la prise de manière à ce
que la phase soit raccordée au contact de la douille
d’entrée secteur qui est marquée d’un point (). La
phase de la prise de courant peut être déterminée
avec un instrument de mesure approprié. Adressezvous à votre revendeur.
Nous vous recommandons d’utiliser un câble secteur
'POWER LINE' préconfectionné en combinaison
avec la barre secteur 'POWER BAR' qui est équipée
d’un indicateur de phase.
Après avoir câblé l’installation complètement, ajustez le
régulateur de volume sonore sur un volume sonore très
bas et mettez l’installation en circuit.
Après avoir mis en circuit la sortie de haut-parleur utilisée
et commuté l’amplificateur complet sur la source d’écoute
raccordée, celle-ci devrait être audible.
Au cas où des problèmes se présenteraient lors de la
mise en service de l’appareil, ceux-ci ont souvent des
causes simples faciles à éliminer. Veuillez lire le chapitre
'Dysfonctionnements' du présent mode d’emploi.
LINK
de l’amplificateur est reliée aux prises
LINK
des appareils de source (voir schéma de
57
Page 58
Câbles de haut-parleurs et de signaux
Les câbles de haut-parleurs et de signaux exercent une
influence non négligeable sur la qualité de reproduction
de l’installation complète. recommande ainsi
d’utiliser des câbles et des connecteurs de qualité
élevée.
Notre programme d’accessoires vous offre une série de
câbles et fiches excellents dont les propriétés sont
adaptées à nos haut-parleurs et à nos composants
électroniques et qui harmonisent parfaitement avec
ceux-ci.
Pour les conditions de mise en place difficiles et
restreintes, les accessoires comprennent aussi des
câbles de longueur spéciale et des fiches spéciales (en
forme coudée p. ex.) qui permettent de résoudre
presque tout problème de raccordement et d’installation.
Câble secteur et filtre secteur
Ce ne sont pas seulement l’énergie de service nécessaire qui arrive à vos appareils via l’alimentation en
courant secteur mais souvent aussi des perturbations
d’appareils, d’installations de radio et d’ordinateurs se
trouvant à une certaine distance.
Afin d’écarter les perturbations électromagnétiques des
appareils, notre programme d’accessoires offre le câble
secteur spécialement blindé 'POWER FOUR', le câble
secteur confectionné avec filtres de gaine
'POWER LINE' et la barre de filtre secteur 'POWER
BAR'. Dans de nombreux cas, ces accessoires permet-
tent d’augmenter encore davantage la qualité de reproduction de nos appareils.
Pour toute question concernant le câblage, adressezvous à votre revendeur qui vous fournira volontiers
des conseils compétents, exhaustifs et sans engagement. Nous vous envoyez aussi volontiers du matériel
d’information exhaustif concernant ce sujet.
Découplage mécanique
La surface de pose et le support sur lequel les appareils
HiFi de haute qualité sont posés exercent une influence
non négligeable sur la qualité sonore pouvant être
atteinte. La surface de pose devrait être solide, stable,
dure et plane.
L’appareil est fourni doté des pieds coniques absorbants
venant d’être développés par . Grâce à leurs propriétés d’atténuation internes, ces pieds obtiennent un
très bon découplage de l’appareil par rapport à son
support.
Remarque:
En vissant et en dévissant les pieds coniques absorbants
, il est possible d’atteindre une compensation en
hauteur optimale en présence d’irrégularités du support.
L’appareil doit être ajusté de sorte qu’il soit à l’horizontale
dans tous les sens. Tous les pieds doivent avoir un
contact ferme avecle support; l’appareil ne doit pas
bouger.
58
Page 59
Variantes de raccordement des haut-parleurs
(uniquement PA 1260 R)
Bi-Wiring
Par Bi-Wiring, on entend une variante de raccordement
pour les enceintes acoustiques qui fait appel à des câbles
de haut-parleur séparés pour les signaux de la gamme
des graves et des fréquences moyennes/aiguës.
Ainsi, il est p. ex. possible d’exclure une falsification dans
la gamme des fréquences moyennes / aiguës due aux
crêtes de tension dans la gamme des graves.
La condition du Bi-Wiring est que l’enceinte acoustique
est équipée d’un terminal Bi-Wiring. Dans ce terminal, il
faut impérativement enlever les ponts de liaison entre le
canal des graves et le canal des fréquences moyennes /
aiguës!
Tout comme l’exemple de raccordement le montre,
l’utilisateur a la possibilité d’employer le câble optimal
pour la gamme des fréquences concernée.
(voir annexe A 2)
59
Page 60
Dysfonctionnements
Beaucoup de dysfonctionnements ont une cause simple
et il est donc facile d’y remédier. Certains dérangements
possibles ainsi que les mesures devant être prises pour
les éliminer sont décrits dans le chapitre suivant. Au cas
où un dérangement ne pourrait pas être éliminé de la
manière décrite, veuillez débrancher immédiatement
l’appareil et vous adresser à un atelier autorisé.
Dérangement:
Cause 1:
Remède:
Cause 2:
Remède:
Dérangement:
Cause:
Remède:
Dérangement:
Cause 1:
Remède:
Cause 2:
Remède:
Cause 3:
Remède:
L’appareil ne se met pas en marche (la
diode ne s’allume pas).
Le câble secteur n’est pas raccordé
correctement.
Contrôler et rebrancher correctement.
Fusible secteur fondu ou sauté.
Faire remplacer le fusible secteur dans la
prise d’entrée secteur par un atelier autorisé. Il ne faut pas utiliser de fusibles dont
la désignation ne coïncide pas avec
l’impression sur l’appareil!
L’appareil ne peut pas être commandé.
Des décharges statiques ou de fortes impulsions perturbatrices (coups de foudre
p.ex.) ont modifié le contenu de la
mémoire.
Débrancher la fiche secteur et la réenficher
au bout d’1 minute env. Mettre l’appareil en
circuit.
L’appareil réagit correctement à la
commande par les touches d’appareil,
mais il ne peut pas être télécommandé.
Piles usées resp. pas introduites correctement dans la télécommande.
Introduire les piles correctement ou les
remplacer par des neuves.
Récepteur pas raccordé correctement ou
fiche pas bien enfichée dans la prise RC de
l’appareil.
Réaliser les connexions selon le schéma
de raccordement; brancher la fiche correctement.
Position de récepteur défavorable.
Etablir un contact visuel direct avec
l’émetteur de télécommande (les portes en
verre peuvent déranger). Distance maximale entre l’émetteur et le récepteur
8 mètres env.
Positionner le récepteur de sorte qu’il n’est
soumis ni à la lumière directe du soleil ni à
un éclairage trop fort. Les tubes fluorescents et les lampes d’économie d’énergie
exercent une influence très défavorable.
Cause 4:
Remède:
Dérangement:
Cause:
Remède:
Dérangement:
Cause 1:
Remède:
Cause 2:
Remède:
Dérangement:
Cause:
Remède:
L’adresse de télécommande de
l’amplificateur et de l’émetteur de télécommande ne coïncident pas.
Régler la télécommande sur l’adresse 1
(voir mode d’emploi de la télécommande).
En présence du convertisseur de code:
Régler la télécommande sur l’adresse du
convertisseur.
Après avoir remplacé les piles de la
télécommande, l’appareil ne peut plus
être télécommandé.
(uniquement en présence du convertisseur
de code)
Avant le remplacement des piles, la télécommande était réglée sur l’adresse 2. Par
le remplacement des piles, ce réglage a été
perdu.
Commuter sur l’adresse de télécommande 2 (voir mode d’emploi de la télécommande).
Les appareils de source raccordés ne
peuvent pas être télécommandés.
L’appareil à commander n’est pas sélectionné comme appareil de source, c.-à-d.
les commandes de la télécommande sont
transmises à un autre appareil de source.
Appuyer sur la touche de source correspondante de la télécommande et répéter la
commande.
L’appareil de source n’est pas relié par un
câble R
LINK
.
Réaliser la liaison selon le schéma de
raccordement.
Fort ronflement venant des hautparleurs.
Mauvais contact des fiches cinch ou câble
cinch défectueux.
Contrôler soigneusement toutes les
connexions par fiche et tous les câbles de
liaison.
60
Page 61
Dérangement:
Cause 1:
Remède:
Cause 2:
Remède:
Cause 3:
Remède:
Dérangement:
Cause 1:
Remède:
Cause 2:
Remède:
Dérangement:
Cause:
Remède:
Pas de signal de sortie aux hautparleurs, les diodes au-dessus des
touches
et
clignotent en
alternance (circuit de PROTECTION a
déclenché).
Le circuit de PROTECTION a provoqué
l’arrêt en raison d’une surchauffe ou d’une
surmodulation.
Diminuer le volume sonore; si
l’amplificateur ne se remet pas en marche
au bout de 20 secondes, il est devenu trop
chaud et devrait demeurer à l’arrêt pendant
quelques minutes pour refroidir.
Court-circuit dans les lignes de hautparleur, dû p.ex. aux extrémités de torons
dépassant des bornes de haut-parleur ou à
un endommagement mécanique du câble.
Contrôler les câbles et les bornes du hautparleur, bien torsader les torons, remplacer
les câbles endommagés.
Surmodulation en raison d’un mauvais
contact de masse.
Débrancher le câble d’entrée et attendre si
l’amplificateur se remet en marche; dans
l’affirmative, contrôler le câble d’entrée, le
remplacer si nécessaire.
L’appareil s’arrête à des volumes
sonores plus forts.
Surchauffe par accumulation de chaleur.
Placer l’appareil de sorte qu’une arrivée
d’air de refroidissement libre est assurée.
Surchauffe par impédance de haut-parleur
trop faible.
Utiliser uniquement des haut-parleurs d’une
impédance conforme à DIN de 4 Ω au
minimum – ce qui correspond à un minimum d’impédance de > 3.2 Ω.
Sonorité plate, pas assez de graves.
Les lignes de haut-parleur sont raccordées
à polarité inversée.
Contrôler le raccordement des lignes de
haut-parleur aux enceintes et aux bornes
de l’amplificateur en se référant au schéma
de raccordement, le corriger si nécessaire.
61
Page 62
Glossaire
Amplificateur tampon (Buffer)
Les amplificateurs tampon adaptent les appareils de
source à sortie à valeur ohmique élevée de manière
optimale au préamplificateur. Ils constituent toutefois un
étage supplémentaire dans le chemin de signaux. Les
appareils HiFi de haute qualité à sortie à basse valeur
ohmique (< 100 Ω) (en font partie tous les appareils de
source ) n’ont pas besoin d’une telle adaptation de
l’impédance.
Appareil de source
Sont désignés comme appareils de source (angl.
SOURCE) les éléments d’une chaîne HiFi qui délivrent un
signal de son tels que tuner, lecteur de CD, magnétophones, etc. (sources de signaux). Dans ce cas, on distingue les sources d’écoute et les sources
d’enregistrement (record).
• Source d’écoute: c’est l’appareil qui est en train d’être
écouté. Cet appareil peut être télécommandé.
• Il est possible de réaliser des enregistrements à partir
d’une source d’enregistrement en utilisant un
magnétophone (TAPE). Une source d’enregistrement
ne peut pas être télécommandée.
AUX
Entrée d’amplificateur universelle (AUX angl. auxiliary
input) pour le raccordement de sources de signaux à
niveau élevé (c.-à-d. sources de signaux avec un niveau
de sortie entre 0,25 V et 4 V).
Balance
La balance de niveau entre le canal de droite et le canal
de gauche (modification du centre stéréo), p. ex. en cas
de mise en place différente des enceintes, peut être
ajustée progressivement par le régulateur de balance.
Afin d’éviter une influence négative sur la sonorité, la
gamme de réglage de la balance est limitée à +0.6 dB et 8 dB. L’abaissement du volume sonore d’un canal stéréo
jusqu’à zéro n’est donc pas souhaité.
dB
L’unité de mesure du niveau électrique en décibel (dB).
FLAT
En mode de fonctionnement FLAT, les chemins de
signaux les plus courts possibles au sein de l’appareil
sont réalisés. Tous les composants qui ne sont pas
absolument nécessaires (tels que le réglage de la tonalité)
sont pontés à l’aide de relais de contact en or de haute
qualité. La réponse fréquentielle et la réponse de phase
de l’appareil sont absolument linéaires dans ce mode de
fonctionnement. Le réglage FLAT permet par conséquent
la reproduction la plus naturelle du point de vue sonorité.
Il devrait toujours être sélectionné lorsque les régulateurs
de la tonalité se trouvent en position centrale.
Loudness
Une correction de tonalité dépendant du volume sonore
(angl. Loudness) compense la sensibilité de l’oreille
humaine à un bas volume sonore. Dans ce cas, des critères de la physiologie de l’oreille sont utilisés. En présence
de volumes sonores très forts, la correction de tonalité n’a
pas d’effet; dans le cas de bas volumes sonores, la
gamme des graves et la gamme supérieure des aiguës
sont augmentées pour compenser la sensibilité de l’oreille
humaine baissant en présence de petits niveaux.
MC
Certains tourne-disques analogiques sont équipés de
systèmes de phonocapteur dynamiques (angl. Moving
Coil, c.-à-d. bobine mobile). En option, l’amplificateur peut
être équipé d’un module phono de préamplificateur de
qualité élevée dont l’impédance d’entrée et la sensibilité
d’entrée peuvent être adaptées à tous les systèmes de
phonocapteur dynamiques usuels.
MM
Certains tourne-disques analogiques sont équipés de
systèmes de phonocapteur magnétiques (angl. Moving
Magnet, c.-à-d. aimant mobile). En option, l’amplificateur
peut être équipé d’un module phono de préamplificateur
de qualité élevée dont l’impédance d’entrée et la sensibilité d’entrée peuvent être adaptées à tous les systèmes de
phonocapteur magnétiques usuels.
RC
Interface de commande pour les appareils qui ne
disposent pas du système R
être combiné aussi bien avec RC qu’avec les appareils
R
LINK
pour former une installation de système HiFi.
LINK
. L’amplificateur peut
Réglage du volume sonore
L’amplificateur est équipé d’un réglage de volume sonore
à deux niveaux qui permet de travailler avec une amplification élevée déjà dans l’étage d’entrée du préamplificateur sans courir le risque d’une surmodulation du préamplificateur.
Ceci est assuré par le premier régulateur de volume
sonore. Pendant le traitement de signaux suivant, il est
possible de faire appel à un niveau supérieur, ce qui
réduit considérablement le bruit et les distorsions de
transfert dans le passage par zéro du signal.
Le bruit s’étant formé dans le préamplificateur est réduit,
directement avant l’état de sortie, par le deuxième régulateur de volume sonore lorsqu’il s’agit de faibles niveaux.
62
Page 63
R
LINK
Interface de commande pour la télécommande d’appareils
de source , de décodeurs surround et d’étages
finaux. Le préamplificateur/l’amplificateur intégral reçoit
les signaux de la télécommande pour les transmettre à
l’appareil de source écouté via cette interface.
Sorties symétriques (XLR)
(uniquement P 1260 R)
La technique de la connexion symétrique a son origine
dans la technique de studio où tout dépend de la qualité
et de la protection contre les perturbations les plus
élevées. Le principe repose sur le fait que ce n’est pas un
seul signal qui est transmis mais que deux signaux
invertis sont transmis.
L’appareil récepteur forme alors la différence entre ces
deux signaux de sorte que les perturbations sont complètement éliminées et que le signal pur non falsifié est
disponible pour le traitement ultérieur. La transmission
symétrique des signaux est particulièrement utile là où il
s’agit de ponter de grandes distances, p. ex. dans le cas
des enceintes actives, ou là où l’auditeur audiophile désire
placer les amplificateurs finaux directement à côté des
enceintes pour raccourcir les câbles de haut-parleur
critiques.
Mais la technique d’amplificateur symétrique offre encore
d’autres avantages: il n’y a pas de transmission de
courants via la ligne de masse qui donneraient lieu à une
chute de tension sur la masse et ainsi à un déplacement
du potentiel de référence de masse qui est si important.
Etant donné que l’amplitude du signal utile est doublée
par la formation de différence, la course de tension par
unité de temps est également doublée. Il en résulte une
double vitesse de croissance (Slew Rate) du signal.
En outre, les distorsions et les bruits sont en partie
compensés. Dans le cas du bruit, l’amélioration obtenue
s’élève p. ex. à 3 dB. Cela signifie que le bruit baisse
d’env. 30 %. Conclusion: la technique symétrique des
signaux requiert certes un travail supplémentaire considérable étant donné que de grandes parties de
l’amplificateur sont nécessaires en double, mais à notre
avis, la reproduction plus naturelle obtenue justifie cette
technique sans aucun doute.
Vers l’extérieur, le travail que nous investissons se manifeste par les prises de raccordement XLR de studio professionnelles et indestructibles. Le préamplificateur peut
être équipé ultérieurement d’un module de sortie XLR.
Surround
Certaines sources de signaux (p.ex. DVD ou TV numérique) offrent le son multicanaux selon le standard DOLBY
ou dts. Votre amplificateur stéréo peut être étendu
d’un décodeur supplémentaire pour former une installation HiFi surround multicanaux de haute qualité. Veuillez
vous adresser à votre revendeur qui vous fournira
les renseignements requis sur la technique multicanaux.
TASI ( Surround Interface)
Cette interface standardisée par permet le bouclage
d’un décodeur surround entre le sélecteur de source
et le régulateur du volume sonore de l’amplificateur.
L’interface reconnaît de manière indépendante un décodeur qui y est raccordé et commute alors automatiquement sur le mode surround. En mode surround, le réglage
du volume sonore et celui de la tonalité de l’amplificateur
sont désactivés étant donné que ces fonctions sont alors
assumées par le décodeur.
Update / Upgrade
Si nécessaire, cet appareil peut être amené à tout
moment à l’état actuel du développement en réalisant un
Update ou un Upgrade.
• Un Update étend les possibilités de commande par
le remplacement de la mémoire de programme.
• Dans le cas d’un Upgrade, les composants sont
remplacés ou des modules supplémentaires sont
montés. Une extension ou une transformation est
réalisée par votre revendeur .
63
Page 64
Anhang / Appendix / Annexe A 1
Verwendung von Bananensteckern siehe Kap. 'Anschlusselemente'.
Use of banana plugs: see the section entitled 'Back panel connections'.
Concernant l'utilisation des fiches banane; voir le chapitre: 'Eléments de raccordement'.
Anschluss-Schema / Wiring diagram / Schéma de branchement P 1260 R
Anschluss-Schema / Wiring diagram / Schéma de branchement PA 1260 R
64
Page 65
Anhang / Appendix / Annexe A 2
Anschluss-Varianten / Wiring variants / Variantes de branchement
(nur / only / seulement PA 1260 R)
Bi-Wiring
65
Page 66
eff

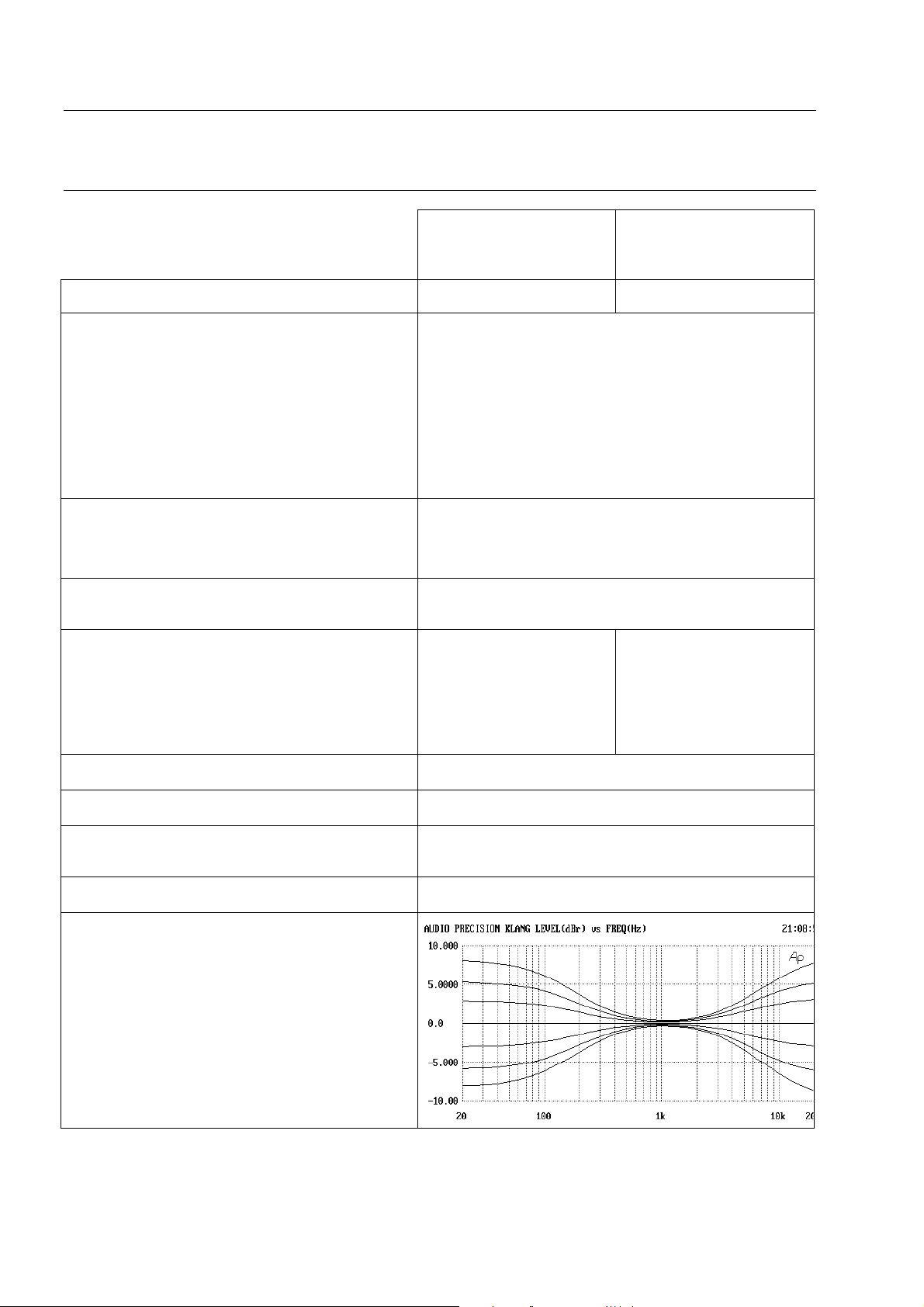

Anhang / Annex / Annexe B
Technische Daten / Technical Specifications
Caractéristiques techniques
Vorverstärker / Preamplifier /
Préamplificateur
Eingänge / Inputs / Entrées externes 7 7
Empfindlichkeit Hochpegel / Line /
Sensitivity Niveau élevé
Sensibilité
Phono MM (*)
Phono MC (*)
(*) Sonderzubehör / optional / équipment spécial
Ausgänge / Outputs /
Sorties
Frequenzgang / Frequency response /
Réponse en fréquence
Fremd-/ Geräuschspannungsabstand
Sinal / noise ratio
(unwghtd/A-wghtd)
Rapp. son/bruit
(non pondéré/pondéré)
Klirrfaktor / Distortion (THD) / Dist. harmonique < 0.001 %
PRE
TAPE 1 / TAPE 2
PHONES
Hochpegel /
Line / Niv. élevé
MM-Phono
MC-Phono
einstellbar /
adjustable:
einstellbar /
adjustable:
nominal: 1 V
nominal: 250 mV
7 V
P 1260 R PA 1260 R
250 mV / 20 kΩΩΩΩ
1 mV ... 5 mV, 100 pF ... 500 pF
Subsonic-Filter/Filtre: 14 Hz
60 µµµµV ... 1000 µµµµV, 5 ΩΩΩΩ ... 650 ΩΩΩΩ
Subsonic-Filter/Filtre: 14 Hz
max.: 7 V
eff
max.: 9,5 V
eff
50 ΩΩΩΩ
0.5 Hz ... 400 kHz (+0dB / -3dB)
107 dB / 112 dB
83 dB / 87 dB
79 dB / 82 dB
22 ΩΩΩΩ
eff
100 ΩΩΩΩ
eff
104 dB / 109 dB
82 dB / 86 dB
78 dB / 82 dB
Intermodulation < 0.001 %
Kanaltrennung / Channel separation
Separation d. canaux
Balance +0.6 dB ... -8 dB
Klangregelung / Tone Control / Régulateurs de son
> 90 dB
66
Page 67
Endstufe / Power Amplifier /
Amplificateur Puissance
P 1260 R PA 1260 R
Nennleistung
pro Kanal, beide Kanäle gleichzeitig
Output Power (RMS)
per channel, both channels driven
Puissance nominal
par canal, les deux canaux simult.
U
/ Mains volt./
Netz
Volt. alim.: 240 V
Impulsleistung
pro Kanal, beide Kanäle gleichzeitig
Output Power (Peak)
per channel, both channels driven
Puissance d’impulsion
par canal, les deux canaux simult.
U
/ Mains volt./
Netz
Volt. alim.: 240 V
Frequenzgang / Frequency response /
Réponse en fréquence
Anstiegsgeschwindigkeit / Slew rate / Vitesse
Dämpfungsfaktor / Damping factor /
Facteur d’amortissement
Geräuschspannungsabstand /
S/N ratio / Rapport son/bruit
Klirrfaktor / THD / Distorsion harmonique
8 ΩΩΩΩ
4 ΩΩΩΩ
8 ΩΩΩΩ
4 ΩΩΩΩ
___
___
100 W
150 W
___
___
150 W
290 W
___
1 Hz – 400 kHz (+0/-3dB)
___
___
60 V/µµµµs
> 500
___
> 110 dB
___
< 0.002 %
Netzanschluss / PWR requirement /
230 V~, 50-60 Hz 230 V~, 50-60 Hz
Branchement secteur
Netzteilsiebung / PWR-Supply Reservoir Cap./
10 000 µµµµF 50 000 µµµµF
Capacité de filtration d‘ alimentation
Leistungsaufnahme / PWR consumption / Puissance absorbée
Zum Lieferumfang gehören
Supplied standard accessories
Accessoirs standard
max.
Standby
Fernbedienungsset FM 100 R / Remote Control /
Telecommande
Netzkabel / Power cord / Câble secteur
30 W
1 W
300 W
0,7 W
Betriebsanleitung / User manual / Mode d’emploi
Erweiterungen und Zubehör
Optional accessories
Accessoirs optionaux
MM & MC-Phono Module / modules
Signal- & Lautsprecherkabel / Signal & loudspeaker cables
/ Câbles de signaux et de haut-parleurs
R-Design Tonmöbel / R-Design Racks / Systèmes Rack au
design R
Technische Änderungen vorbehalten / We reserve the right to alter specifications / Sous réserve de modifications techniques.
67
Page 68
elektroakustik GmbH & Co. KG
Herford
Deutschland * Germany * Allemagne
Loading...
